NICE Soon SO2000 - μηχανισμός κίνησης για τμηματική γκαραζόπορτα επιφάνειας έως 20m2 και ύψους έως 5m
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
437,40 € με ΦΠΑ
| Βάρος |
|---|
| 11 kg |
Περιγραφή του προϊόντος NICE Soon SO2000 - μηχανισμός κίνησης για τμηματική γκαραζόπορτα επιφάνειας έως 20m2 και ύψους έως 5m
NICE SOON SO2000 είναι μηχανισμός κίνησης με άξονα για τμηματική γκαραζόπορτα έως 20 m² και ενδεικτικό ύψος 5 m. Διαθέτει μοτέρ 24 V DC, ενσωματωμένη μονάδα ελέγχου NICE SOA2R10 με BlueBUS, μαγνητικό κωδικοποιητή και ενδεικτικό φωτισμό LED. Ολόκληρος ο μηχανισμός τροφοδοτείται από το δίκτυο 230 V AC.
Ο μηχανισμός είναι μη αυτοασφαλιζόμενος και σε περίπτωση διακοπής ρεύματος απασφαλίζεται με τα παρεχόμενα κορδόνια. Ο κωδικοποιητής παρακολουθεί τη θέση· πρέπει να γίνει εκμάθηση των θέσεων ανοίγματος και κλεισίματος. Εξακολουθούν να απαιτούνται μηχανικά τέρματα και σωστή ζυγοστάθμιση της πόρτας.
Παρελκόμενα και επιλογή συστήματος ελέγχου
Η SOA2R10 είναι ενσωματωμένη στο SOON SO2000. Η ξεχωριστή DPRO924 δεν περιλαμβάνεται σε αυτήν την έκδοση. Οι παρακάτω οδηγίες σύνδεσης και ρύθμισης ισχύουν για τη SOA2R10· αν η πλακέτα έχει διαφορετική σήμανση, ακολουθήστε τις οδηγίες της εγκατεστημένης μονάδας.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Φωτοκύτταρα | Προστασία διέλευσης· σύνδεση δύο καλωδίων χωρίς πολικότητα. | |
| Προειδοποιητικός φάρος | Ειδοποιεί για την κίνηση· ρύθμιση FLASH. | |
| Ραδιοδέκτης και τηλεχειριστήριο | Έλεγχος με πομπό· υποδοχή SM και σύζευξη. | |
| Εφεδρική μπαταρία | Κίνηση σε περίπτωση διακοπής ρεύματος· τοποθέτηση στον μηχανισμό κίνησης. | |
| Απευθείας σύνδεση στον άξονα | Προσαρμογή στις διαμέτρους 31,75 / 35 / 40 mm. | |
| Αλυσοκίνηση | Τοποθέτηση εκτός άξονα· επιλογή μετάδοσης και στηριγμάτων. |
Πότε να επιλέξετε το SOON SO2000
Ο μηχανισμός είναι κατάλληλος για εσωτερική χρήση σε ζυγοσταθμισμένη τμηματική γκαραζόπορτα, όταν θέλετε το σύστημα ελέγχου να βρίσκεται ενσωματωμένο στο μοτέρ και μηχανισμό χωρίς ράγα οροφής. Ο βαθμός προστασίας IP40 σημαίνει ότι προορίζεται για εσωτερική εγκατάσταση. Η αντίσταση των καλωδίων, τα ελατήρια, ο άνεμος ή ο πάγος επηρεάζουν την καταλληλότητα περισσότερο από την ίδια την επιφάνεια.
| Προϋπόθεση | Τιμή |
|---|---|
| Επιφάνεια τμηματικής γκαραζόπορτας | Έως 20 m². |
| Ενδεικτικές διαστάσεις | Ύψος έως 5 m, πλάτος έως 4 m· ελέγξτε τη συγκεκριμένη γκαραζόπορτα. |
| Ροπή | Μέγιστη 50 Nm· ονομαστική 30 Nm. |
| Ταχύτητα εξόδου | Μέγιστη 30 στρ./min· ονομαστική 18 στρ./min. Η ταχύτητα του φύλλου εξαρτάται επίσης από τη διάμετρο του τυμπάνου και τη σχέση μετάδοσης. |
Αριθμός κύκλων ανάλογα με την αντίσταση κίνησης
Ένας κύκλος είναι το πλήρες άνοιγμα και κλείσιμο. Η εντατική λειτουργία υπόκειται στις ακόλουθες προϋποθέσεις:
| Δύναμη χειροκίνητης κίνησης | Κύκλοι/ώρα | Συνεχόμενοι |
|---|---|---|
| Έως 120 N | 20 | 35 |
| 120–180 N | 18 | 33 |
| 180–220 N | 15 | 30 |
Στα όρια της κλίμακας, εφαρμόστε το χαμηλότερο όριο. Ο θερμικός περιοριστής παρακολουθεί το φορτίο και τη διάρκεια κίνησης· αν ενεργοποιηθεί, αφήστε τον μηχανισμό κίνησης να κρυώσει. Η τιμή 15 κύκλοι/ώρα στα τεχνικά χαρακτηριστικά αφορά πόρτα 3 m με ονομαστική ροπή. Δεν αποτελεί εγγύηση για οποιαδήποτε διάταξη.

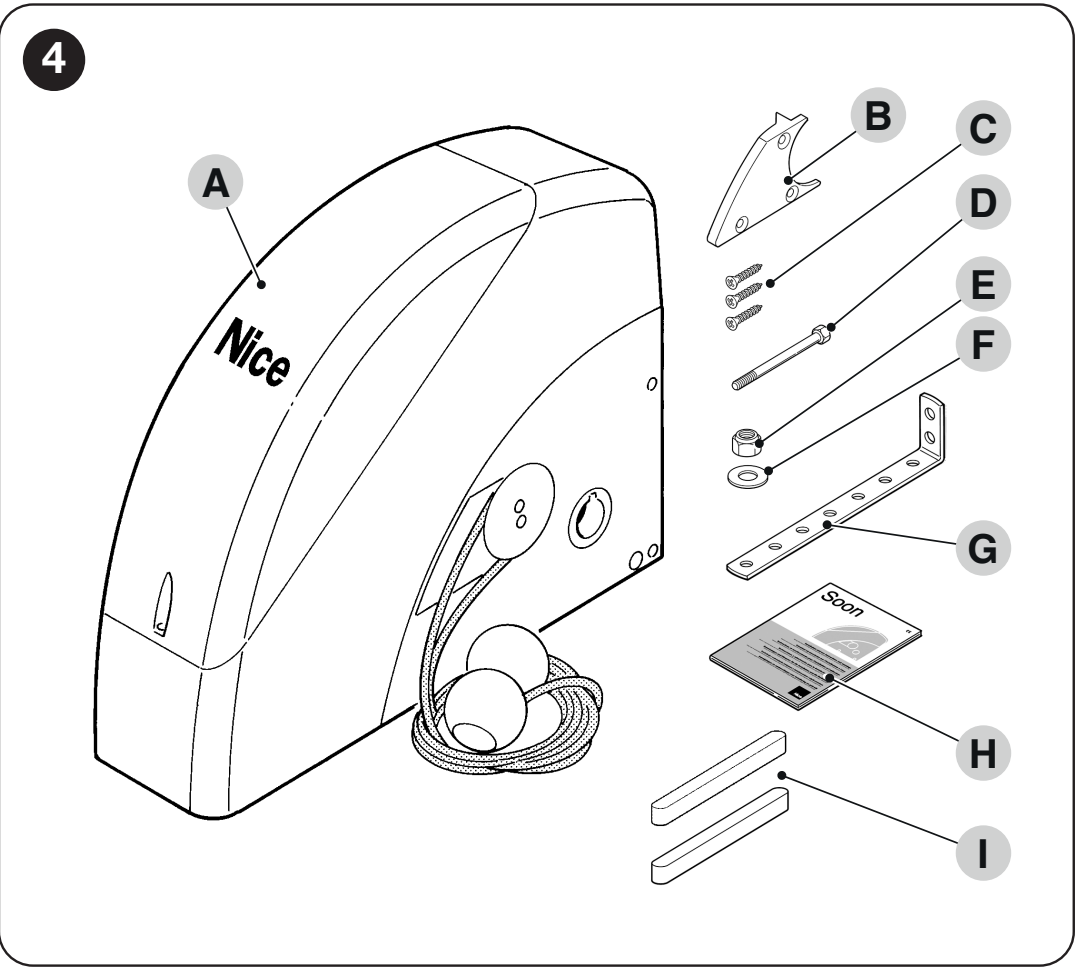

Τι περιλαμβάνει ο μηχανισμός κίνησης
SOON: μοτέρ, απασφάλιση με συρματόσχοινο, βάση στήριξης και εξαρτήματα στερέωσης
| Εξάρτημα | Χρήση |
|---|---|
| Μοτέρ με μονάδα ελέγχου | SOON SO2000 με πλακέτα SOA2R10 και φωτισμό. |
| Απασφάλιση | Απασφάλιση με συρματόσχοινα· συρματόσχοινα μήκους 4 m και οδηγός για οριζόντια τοποθέτηση. |
| Στερέωση | Βάση στήριξης, βίδα M8 × 130, αυτοασφαλιζόμενο παξιμάδι M8, ροδέλα D8, 3 αυτοδιάτρητες βίδες και 2 σφήνες σύνδεσης. |
| Οδηγίες εγκατάστασης | Οδηγίες για τον μηχανισμό κίνησης. Τα αγκύρια τοίχου, ο μειωτήρας CRA, τα φωτοκύτταρα, το ραδιοσύστημα και η μπαταρία επιλέγονται ανάλογα με τη διάταξη. |
Εγκατάσταση του μηχανισμού κίνησης
Η εγκατάσταση, η ηλεκτρική σύνδεση και οι δοκιμές πρέπει να εκτελούνται από εξειδικευμένο τεχνικό. Πριν από οποιαδήποτε εργασία, αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική μπαταρία. Η πόρτα πρέπει να είναι μηχανικά ασφαλής και σωστά ζυγοσταθμισμένη, με λειτουργικούς οδηγούς και αναστολείς. Σε σπαστή πόρτα, ελέγξτε επίσης τα ελατήρια και τα φέροντα συρματόσχοινα. Ο μηχανισμός κίνησης δεν διορθώνει μια πόρτα που κινείται δύσκολα.
Απευθείας τοποθέτηση στον άξονα
Ο μηχανισμός κίνησης NICE SOON SO2000 τοποθετείται απευθείας στον άξονα της σπαστής πόρτας Ø 25,4 mm. Για άξονες Ø 31,75 / 35 / 40 mm χρησιμοποιείται ο NICE CRA9. Η βάση στήριξης περιλαμβάνεται στη συσκευασία· επιλέξτε τα αγκύρια τοίχου ανάλογα με το υπόστρωμα. Η διάμετρος της οπής στο μοτέρ, Ø 25,5 mm, δεν υποδηλώνει διαφορετική συνιστώμενη διάμετρο άξονα.
- Εγκαταστήστε το SOON με την πόρτα κλειστή. Περάστε τον μηχανισμό κίνησης στον άξονα και τοποθετήστε την παρεχόμενη σφήνα σύνδεσης.
- Βιδώστε τη βάση στήριξης στον μηχανισμό κίνησης χρησιμοποιώντας την παρεχόμενη βίδα, το παξιμάδι και τη ροδέλα. Στερεώστε με ασφάλεια τη βάση στήριξης στον φέροντα τοίχο.
- Για οριζόντια τοποθέτηση, εγκαταστήστε τον παρεχόμενο οδηγό των συρματόσχοινων απασφάλισης με τρεις βίδες και περάστε τα συρματόσχοινα σύμφωνα με την εικόνα. Τα συρματόσχοινα πρέπει να παραμένουν προσβάσιμα.
- Πριν από την εκμάθηση, ελέγξτε τη θέση του κωδικοποιητή και ότι η διαδρομή είναι ελεύθερη. Το αξιοποιήσιμο εύρος του κωδικοποιητή είναι 5–95 %· οι ακραίες θέσεις πρέπει να βρίσκονται εντός αυτού του εύρους.

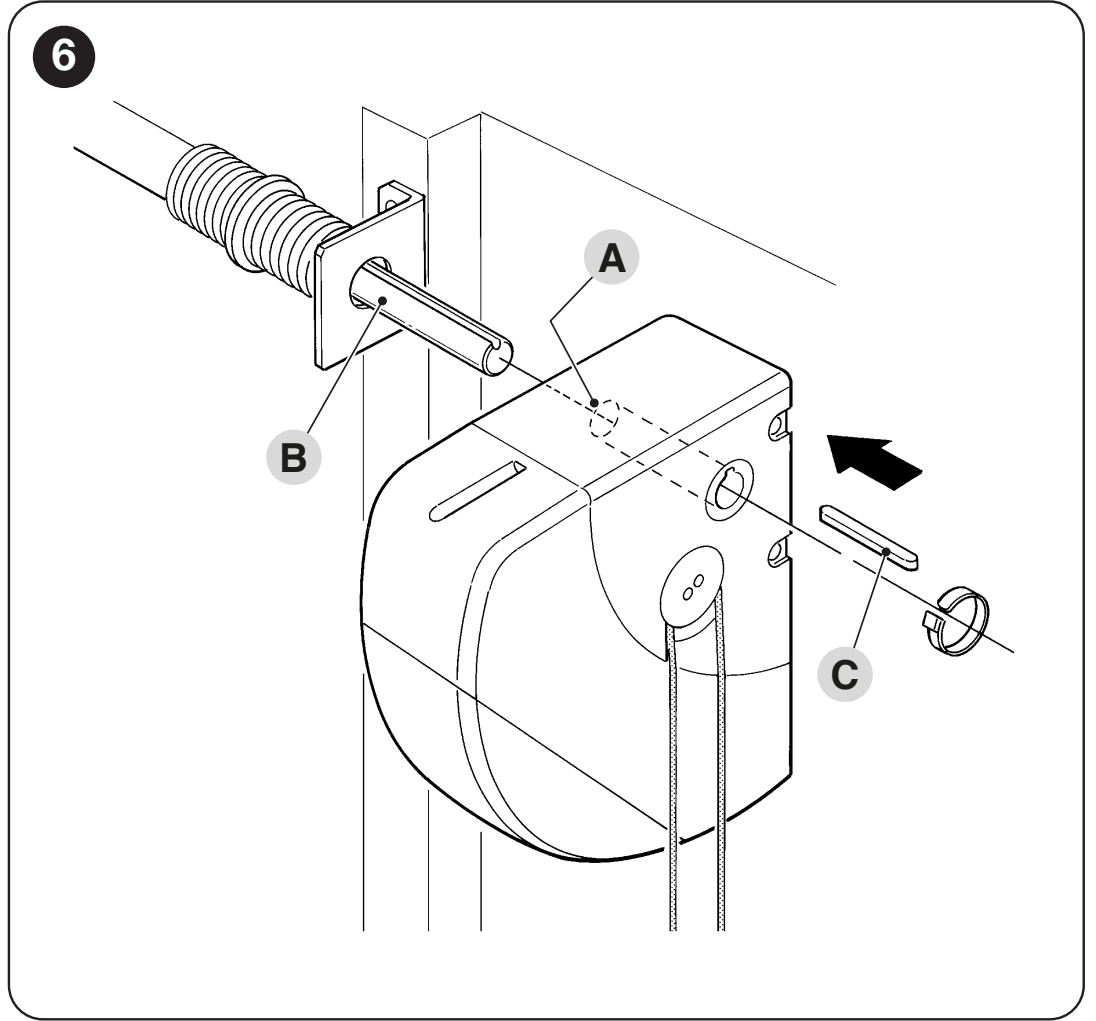

SOON: πέρασμα του μηχανισμού κίνησης στον άξονα και τοποθέτηση της σφήνας σύνδεσης

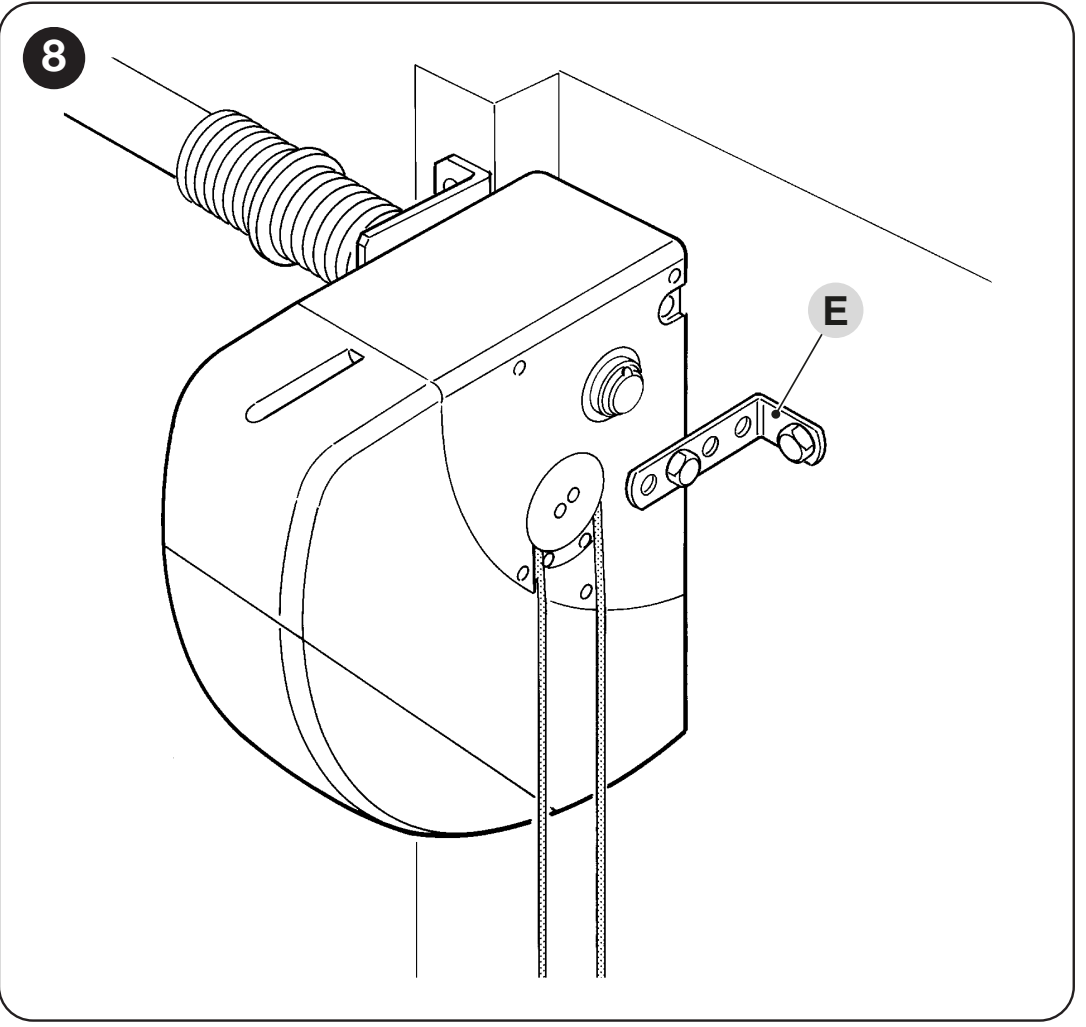

SOON: στερέωση της παρεχόμενης βάσης στήριξης στον τοίχο

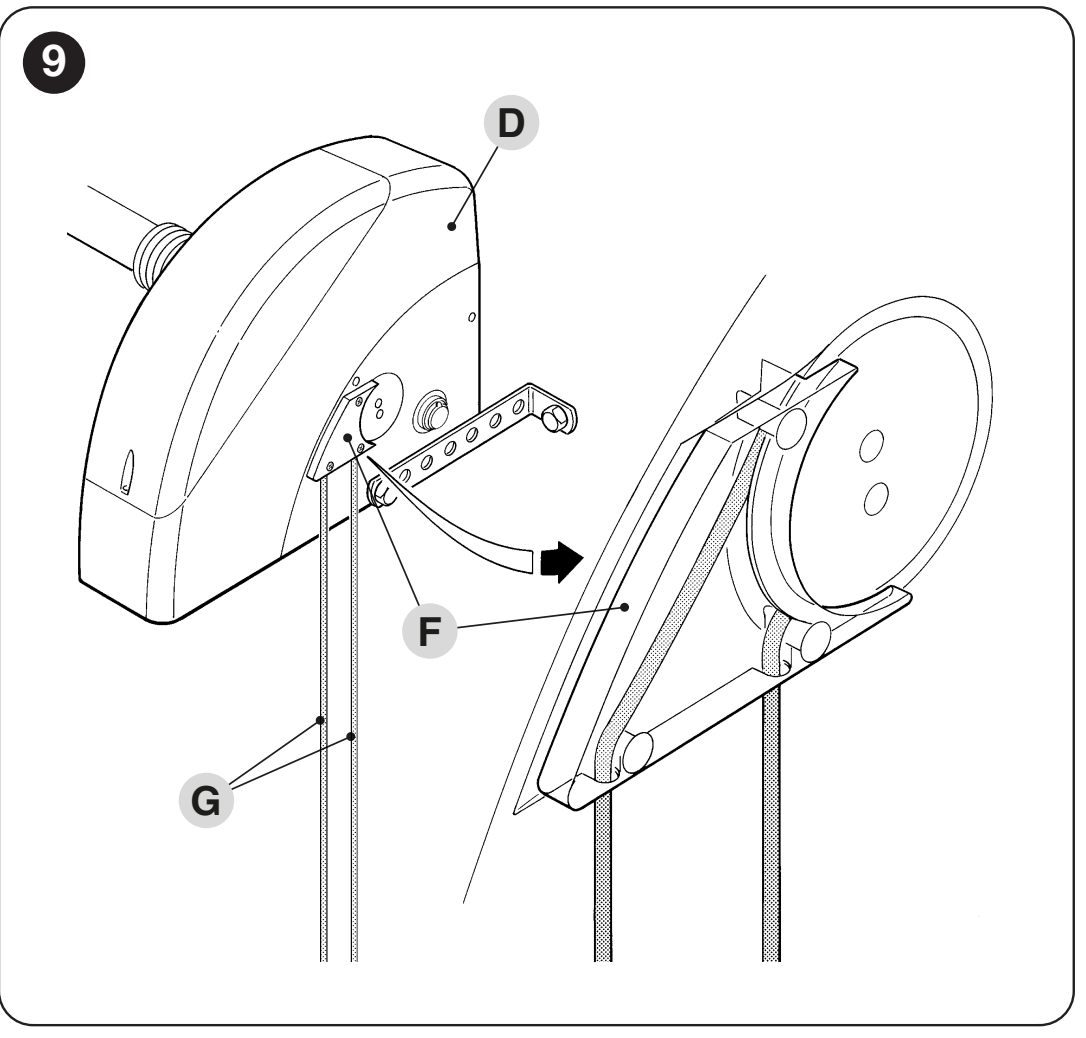

SOON σε οριζόντια θέση: δρομολόγηση των συρματόσχοινων απασφάλισης
Τοποθέτηση εκτός άξονα μέσω αλυσίδας
Όταν δεν υπάρχει αρκετός χώρος για απευθείας εγκατάσταση, χρησιμοποιείται άξονας με γρανάζι 18 δοντιών NICE CRA1 στον μηχανισμό κίνησης και γρανάζι στον άξονα της πόρτας. Η μετάδοση κίνησης συνδέεται με αλυσίδα 1/2″ × 5/16″ NICE CRA3 (1 m) ή NICE CRA4 (5 m), με σύνδεσμο NICE CRA2. Για τη στερέωση του μηχανισμού κίνησης εκτός άξονα χρησιμοποιούνται οι βάσεις στήριξης NICE CRA8.
| Μετάδοση κίνησης | Εξαρτήματα και αποτέλεσμα |
|---|---|
| 1 : 1 | NICE CRA1 + NICE CRA7 (18 / 18 δόντια). Χωρίς μείωση στροφών. |
| 1 : 2 | NICE CRA1 + NICE CRA6 (18 / 36 δόντια). Ο άξονας της πόρτας περιστρέφεται πιο αργά· πρέπει να αξιολογηθούν η μεταδιδόμενη ροπή και η κατασκευή της πόρτας. |
Τα γρανάζια πρέπει να βρίσκονται στο ίδιο επίπεδο, η αλυσίδα να είναι σωστά τεντωμένη και προστατευμένη από παγίδευση χεριών ή ρούχων. Η αλλαγή της σχέσης μετάδοσης δεν μεταβάλλει αυτομάτως τη μέγιστη επιτρεπόμενη επιφάνεια της πόρτας. Οι διαστάσεις, η ζυγοστάθμιση, η διαδρομή και ολόκληρη η διάταξη αξιολογούνται συνολικά.
Λύση με αλυσίδα για κρεμαστή συρόμενη πόρτα
Η καλωδίωση και η εκμάθηση του SOON που περιγράφονται σε αυτή τη σελίδα αφορούν σπαστή πόρτα. Η διάταξη αλυσίδας για κρεμαστή πόρτα απαιτεί ξεχωριστή αξιολόγηση της καταλληλότητας του μηχανισμού κίνησης.
Στην κρεμαστή πόρτα, ο βρόχος αποτελείται από άξονα με γρανάζι NICE CRA1, εντατήρα με γρανάζι επιστροφής NICE CRA5, αλυσίδα NICE CRA4 και συνδέσμους NICE CRA2. Το φύλλο στερεώνεται στον επάνω ή στον κάτω κλάδο, ανάλογα με την κατεύθυνση ολίσθησης. Σε δύο φύλλα που κινούνται αντίθετα, το ένα τοποθετείται στον επάνω κλάδο και το άλλο στον κάτω.
Πρόκειται για διάταξη αλυσίδας σχεδιασμένη κατά παραγγελία. Το όριο επιφάνειας για σπαστή πόρτα δεν καθορίζει το επιτρεπόμενο βάρος ή μήκος ενός κρεμαστού φύλλου. Ο εγκαταστάτης πρέπει να ελέγξει την αντίσταση κατά την ολίσθηση, τη μετάδοση δύναμης, τη διαδρομή, τους μηχανικούς αναστολείς και την προστασία των σημείων σύνθλιψης.
Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Απασφαλίζετε μόνο όταν η πόρτα είναι ακίνητη και σωστά ζυγοσταθμισμένη. Μην την απασφαλίζετε ποτέ αν τα ελατήρια είναι κατεστραμμένα ή υπάρχει κίνδυνος να πέσει.
- Τραβήξτε το χειριστήριο/συρματόσχοινο A σύμφωνα με την εικόνα. Ο μηχανισμός κίνησης απασφαλίζεται.
- Μετακινήστε την πόρτα με το χέρι, χωρίς να ασκήσετε δύναμη.
- Για να επανέλθει η μηχανοκίνητη κίνηση, τραβήξτε το χειριστήριο/συρματόσχοινο B. Βεβαιωθείτε ότι ασφαλίστηκε ξανά.

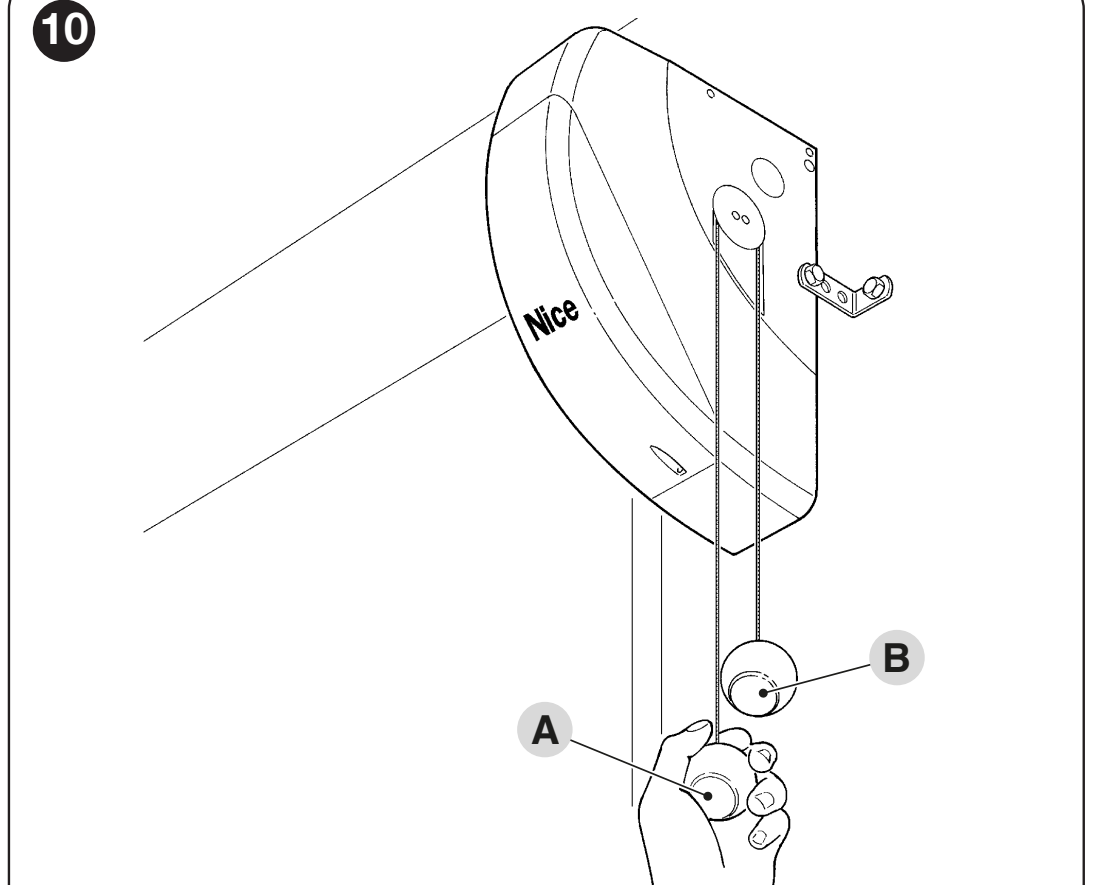

SOON: το A απασφαλίζει τη μετάδοση κίνησης και το B την ασφαλίζει ξανά
Καλωδίωση SOA2R10
Πριν ανοίξετε το κάλυμμα, αποσυνδέστε τόσο τα 230 V όσο και το PS124. Η μονάδα ελέγχου είναι ενσωματωμένη στον μηχανισμό κίνησης. Περάστε τα καλώδια μέσα από τους στυπιοθλίπτες, διαχωρίστε την καλωδίωση δικτύου από τα σήματα και συνδέστε την προστατευτική γείωση.

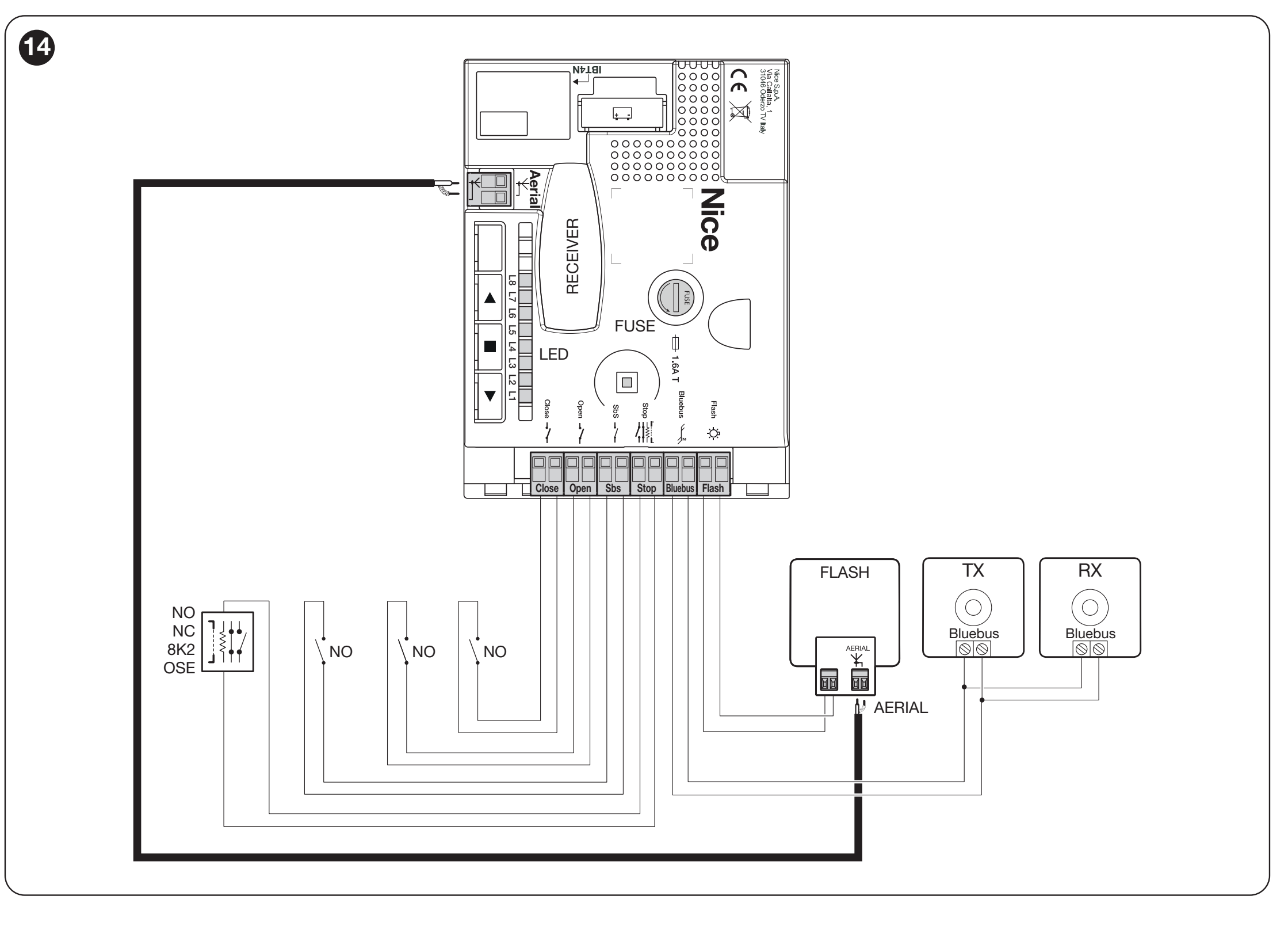

SOA2R10: FLASH, BlueBUS, STOP, SbS, OPEN, CLOSE, κεραία, SM και IBT4N
Καλωδίωση και μέγιστα μήκη
| Καλωδίωση | Καλώδιο / μήκος |
|---|---|
| Δίκτυο 230 V AC | 3 × 1,5 mm² / 30 m· για μεγαλύτερο μήκος, 3 × 2,5 mm² και γείωση κοντά στον μηχανισμό κίνησης. |
| FLASH | 2 × 1 mm² / 20 m. |
| BlueBUS | 2 × 0,5 mm² / 30 m· για μήκος 30–50 m, χρησιμοποιήστε 2 × 1 mm². |
| Διακόπτης με κλειδί | 2 καλώδια 2 × 0,5 mm² / 50 m ή ένα καλώδιο 4 × 0,5 mm². |
| Ευαίσθητη ακμή ασφαλείας | 2 × 0,5 mm² / 20 m· για OSE, τηρήστε το ειδικό σύστημα καλωδίωσης. |
| Κεραία | RG58 / έως 20 m, συνιστάται λιγότερο από 5 m. |
Ακροδέκτες και βοηθητική τροφοδοσία
| Ακροδέκτης | Σύνδεση |
|---|---|
| BlueBUS | Τροφοδοσία και επικοινωνία συμβατών συσκευών μέσω δύο αγωγών· χωρίς πολικότητα, έως 12 μονάδες BlueBUS. Δεν πρόκειται για ελεύθερη έξοδο 24 V. |
| STOP | Συσκευή ασφαλείας NO, NC, 8,2 kΩ ή συμβατή οπτική ακμή ασφαλείας· συνθήκες καλωδίωσης. |
| SbS / OPEN / CLOSE | Επαφές NO χωρίς τάση: βηματική λειτουργία / άνοιγμα / κλείσιμο. Μην εφαρμόζετε εξωτερική τάση· η ίδια η επαφή δεν έχει πολικότητα. |
| Βοηθητική τροφοδοσία + / − | + ο δεξιός ακροδέκτης του ζεύγους SbS, − ο αριστερός ακροδέκτης του ζεύγους STOP, με τον προσανατολισμό της παρακάτω λεπτομέρειας. 24 V DC, −30 % / +50 %, έως 100 mA συνολικά. Μην τα συγχέετε με τα πλήρη ζεύγη εισόδων εντολών. |
| SM / IBT4N | SM για πρόσθετο δέκτη· IBT4N για τη διασύνδεση BusT4 και τον προγραμματιστή. |
| FLASH | Η έξοδος αλλάζει ανάλογα με την επιλεγμένη λειτουργία· τάση και όρια παρακάτω. |

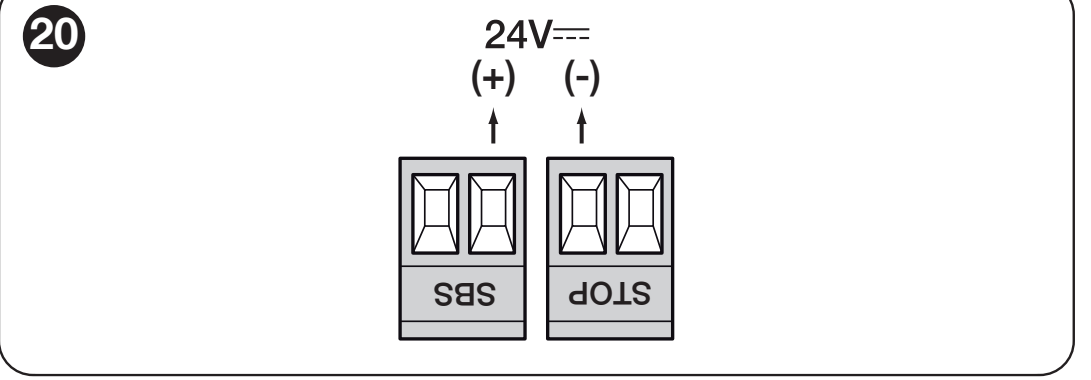

Βοηθητική τροφοδοσία SOA2R10: επισημαίνονται οι ακροδέκτες SbS (+) και STOP (−)
Φωτοκύτταρα BlueBUS
NICE EPMB συνδέστε παράλληλα με δύο αγωγούς στο BlueBUS. Η σειρά των αγωγών δεν έχει σημασία. Ρυθμίστε τους ίδιους βραχυκυκλωτήρες στα TX και RX του ίδιου ζεύγους· κάθε ζεύγος έχει διαφορετική διεύθυνση. Μετά την προσθήκη ή την αφαίρεση συσκευής, επαναλάβετε την εκμάθηση συσκευών.

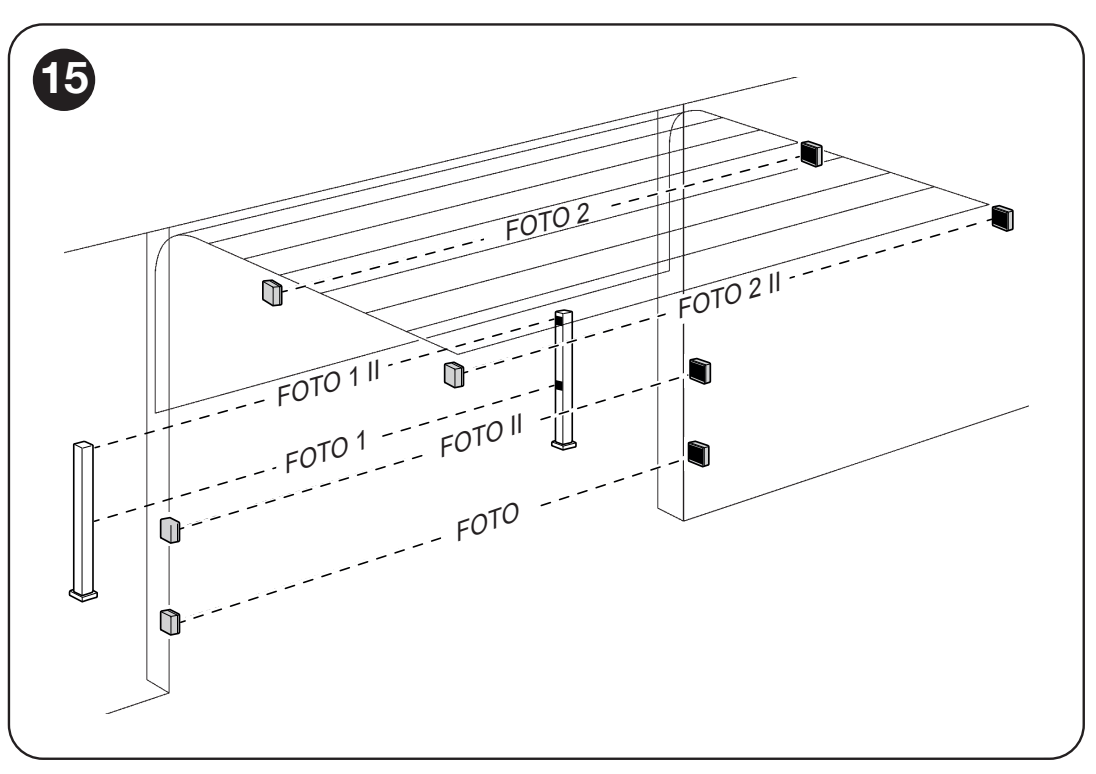

SOON: θέσεις και λειτουργίες των επιμέρους ζευγών φωτοκυττάρων
| Διεύθυνση | Αντίδραση |
|---|---|
| FOTO / FOTO II | Εξωτερικά ζεύγη σε ύψος 50 / 100 cm: κατά το κλείσιμο σταματούν και αντιστρέφουν την κίνηση. |
| FOTO 1 / FOTO 1 II | Εσωτερικά ζεύγη σε ύψος 50 / 100 cm: προστασία κατά το άνοιγμα και το κλείσιμο. |
| FOTO 2 / FOTO 2 II | Εξωτερικό / εσωτερικό ζεύγος ενεργό κατά το άνοιγμα. |
| FOTO 3 | Ζεύγος που προστατεύει ολόκληρη την περιοχή του συστήματος αυτοματισμού. |
| FA1 / FA2 | Εντολή ανοίγματος, όχι υποκατάστατο προστατευτικού ζεύγους· στα συμβατά TX και RX αφαιρείται ο βραχυκυκλωτήρας A. |
Η θέση των βραχυκυκλωτήρων ρυθμίζεται σύμφωνα με τις οδηγίες του φωτοκυττάρου EPMB και την απαιτούμενη λειτουργία. Τα κλασικά ρελέ EPM δεν συνδέονται απευθείας στο BlueBUS.
STOP και ευαίσθητη ακμή ασφαλείας
Πολλαπλές επαφές NO συνδέονται παράλληλα, ενώ πολλαπλές επαφές NC συνδέονται σε σειρά. Η ωμική ακμή ασφαλείας πρέπει να δίνει στη μονάδα 8,2 kΩ σε κατάσταση ηρεμίας· σε αλυσιδωτή σύνδεση, η τερματική αντίσταση τοποθετείται μόνο στο τέλος. Η σύνδεση της οπτικής ακμής ασφαλείας OSE εξαρτάται από τη συγκεκριμένη διεπαφή της. Μην χρησιμοποιείτε για αυτές τις συσκευές τη βοηθητική τροφοδοσία +/− από τα SbS/STOP χωρίς το σωστό διάγραμμα σύνδεσης της ακμής ασφαλείας. Μετά από κάθε αλλαγή, εκτελέστε εκμάθηση και δοκιμή STOP.
Προειδοποιητικός φάρος και λειτουργίες FLASH
NICE ELDC είναι προειδοποιητικός φάρος χαμηλής τάσης για 12–36 V. Στο SOA2R10, η λειτουργία FLASH πρέπει να ρυθμιστεί σε II/L4 → τιμή L4 «φάρος». Αυτή η λειτουργία προορίζεται για προειδοποιητική λυχνία 12 V έως 21 W· μην επιλέγετε εξάρτημα με βάση την είσοδο δικτύου 230 V του μηχανισμού κίνησης. Μετά τη σύνδεση, βεβαιωθείτε ότι η λυχνία αναβοσβήνει ορατά κατά την κίνηση της πύλης.
| Λειτουργία FLASH | Τάση και φορτίο |
|---|---|
| Προειδοποιητικός φάρος | Προειδοποιητική λυχνία 12 V, έως 21 W· κατά την κίνηση, 0,5 s αναμμένη / 0,5 s σβηστή. |
| Ενδεικτική λυχνία ανοιχτής πύλης | 24 V, έως 5 W. |
| Ηλεκτρομαγνήτης, ηλεκτρικό κυπρί ή κλειδαριά | 24 V, έως 10 W· μόνο το πηνίο, χωρίς ενσωματωμένα ηλεκτρονικά. Επιλέξτε την αντίστοιχη λειτουργία II/L4. |
Το ζεύγος FLASH και ο σύνδεσμος της κεραίας δεν επισημαίνονται ως βοηθητικοί ακροδέκτες +/−. Μην συμπεραίνετε τη σειρά των αγωγών από τη λεπτομέρεια SbS/STOP· σε πηνίο με πολικότητα, ακολουθήστε τη σήμανση της συσκευής και της εγκατεστημένης πλακέτας.
Εφεδρική μπαταρία PS124 και προγραμματισμός
NICE PS124 τοποθετείται στον μηχανισμό κίνησης και συνδέεται στον προβλεπόμενο σύνδεσμο μόνο μετά την εγκατάσταση και τον προγραμματισμό. Δεν περιλαμβάνεται στον μεμονωμένο κινητήρα. Ο αριθμός των κινήσεων σε περίπτωση διακοπής ρεύματος εξαρτάται από την πύλη, την κατανάλωση και την κατάσταση της μπαταρίας· η ένδειξη περίπου 10 κύκλων είναι ενδεικτική μόνο.

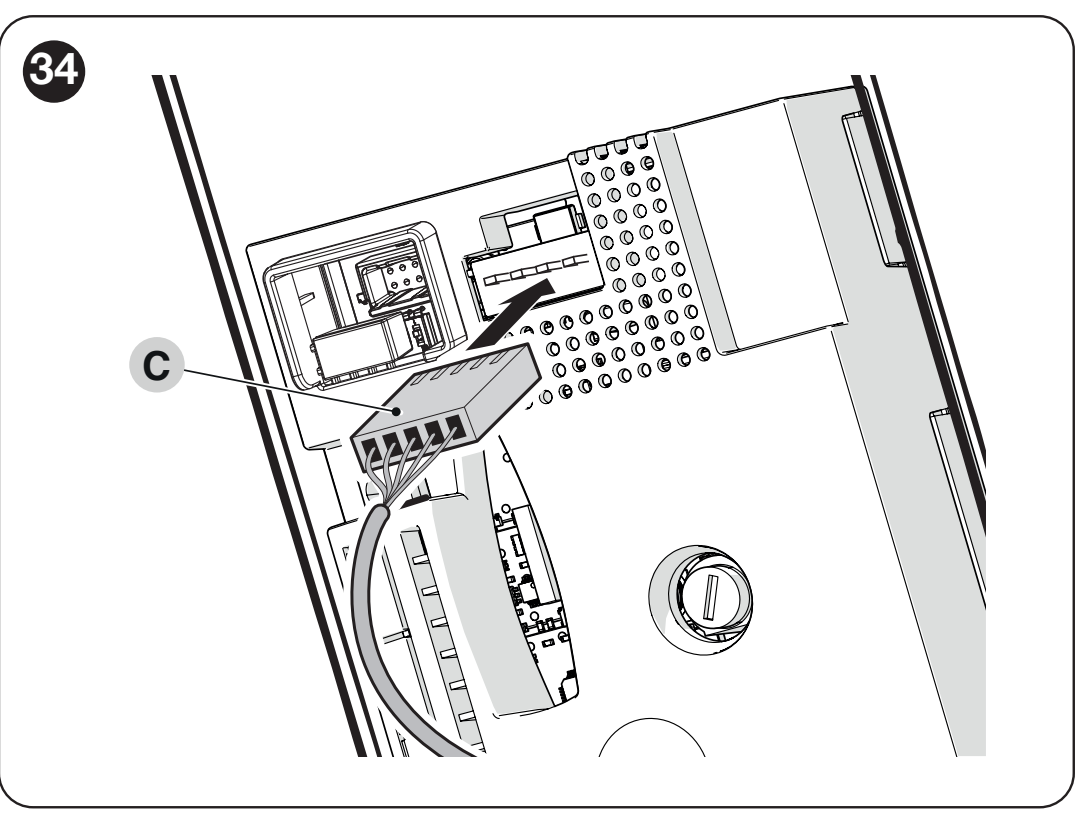

SOON: σύνδεση του βύσματος της εφεδρικής μπαταρίας PS124
Ο προγραμματιστής Oview χρησιμοποιεί τη διεπαφή IBT4N/BusT4. Με την υποστηριζόμενη ηλιακή τροφοδοσία Solemyo, ο μηχανισμός κίνησης δεν πρέπει να τροφοδοτείται ταυτόχρονα από το δίκτυο. Μην επιλέγετε εφεδρική μπαταρία ή ηλιακό εξάρτημα διαφορετικής γενιάς μόνο επειδή έχει παρόμοιο σύνδεσμο.
Πρώτη εκκίνηση και εκμάθηση θέσεων
Πριν από τη δοκιμαστική ενεργοποίηση, τοποθετήστε την πύλη περίπου στη μέση της διαδρομής της. Μετά την ενεργοποίηση, το BlueBUS πρέπει να αναβοσβήνει μία φορά το δευτερόλεπτο· ο προειδοποιητικός φάρος και το βοηθητικό φως παραμένουν σβηστά σε κατάσταση ηρεμίας. Αν ο έλεγχος δεν είναι επιτυχής, αποσυνδέστε την τροφοδοσία και ελέγξτε την καλωδίωση.
1. Εκμάθηση BlueBUS και STOP
- Κρατήστε πατημένα τα OPEN ▲ + STOP ■ για περίπου 3 s.
- Αφήστε τα όταν οι λυχνίες L1 και L2 αναβοσβήνουν γρήγορα.
- Περιμένετε να ολοκληρωθεί η διαδικασία: η λυχνία STOP LED ανάβει και οι L1/L2 σβήνουν. Οι L3/L4 μπορεί να αρχίσουν να αναβοσβήνουν ως ένδειξη ότι απαιτείται εκμάθηση των θέσεων.
Η εκμάθηση είναι απαραίτητη ακόμη και χωρίς συνδεδεμένα εξαρτήματα.
2. Σύντομη εκμάθηση ανοίγματος και κλεισίματος
- Κρατήστε πατημένα τα STOP ■ + CLOSE ▼ 3 s· L1 αναβοσβήνει.
- Με τα πλήκτρα ▲/▼ ρυθμίστε το επιθυμητό πλήρες άνοιγμα. Κρατήστε πατημένο το STOP 5 s για αποθήκευση του A1 και παράλειψη των προαιρετικών θέσεων.
- Όταν αναβοσβήνει το L8, ρυθμίστε την κλειστή θέση A0. Επιβεβαιώστε με STOP 2 s.
- Μόλις σβήσει η λυχνία LED, αναβοσβήνει η λυχνία σηματοδότησης. Συνεχίστε με την υποχρεωτική εκμάθηση των δυνάμεων.
Πλήρης εκμάθηση και προσαρμοσμένη επιβράδυνση
Η είσοδος είναι η ίδια: STOP + CLOSE 3 s. Σε κάθε σημείο, μετακινήστε την πύλη με ▲/▼ και επιβεβαιώστε τη θέση με STOP 2 s. Για να παραλείψετε μια προαιρετική θέση, πατήστε γρήγορα το STOP δύο φορές.
| LED / θέση | Σημασία |
|---|---|
| L1 – A1 | Πλήρες άνοιγμα· υποχρεωτικό. |
| L2 – RA1 | Έναρξη επιβράδυνσης κατά το άνοιγμα· προαιρετικό. |
| L4 – RINT | Ενδιάμεση θέση επιβράδυνσης κατά το κλείσιμο· η πύλη επιβραδύνει περίπου 50 cm πριν από το σημείο και στη συνέχεια επανέρχεται στην καθορισμένη ταχύτητα. |
| L5 – AP | Θέση μερικού ανοίγματος· προαιρετικό. |
| L7 – RA0 | Έναρξη επιβράδυνσης κατά το κλείσιμο· προαιρετικό. |
| L8 – A0 | Κλειστή θέση· υποχρεωτικό. |
3. Υποχρεωτική αυτόματη εκμάθηση δυνάμεων
Δώστε εντολή κίνησης SbS ή OPEN. Η μονάδα εκτελεί 3 πλήρεις κύκλους. Μην τους διακόπτετε και επιτηρείτε ολόκληρο τον χώρο της πύλης. Αν διακοπεί η διαδικασία, ξεκινήστε την ξανά μέσω SbS, OPEN ή CLOSE. Η αλλαγή θέσεων, ταχύτητας ή φοράς περιστροφής απαιτεί νέα εκμάθηση δυνάμεων. Η ολοκλήρωση της διαδικασίας δεν υποκαθιστά τον έλεγχο των διατάξεων ασφαλείας και των δυνάμεων πρόσκρουσης.
Προγραμματισμός SOA2R10

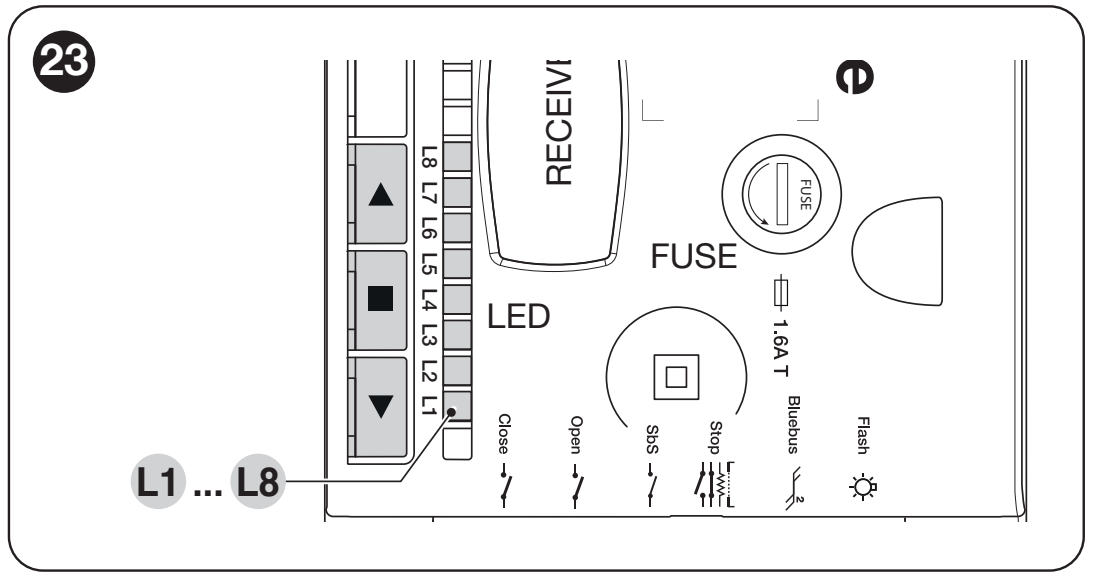

SOA2R10: OPEN ▲, STOP ■, CLOSE ▼ και LED προγραμματισμού L1–L8
Σε κατάσταση αναμονής, το ▲ ανοίγει, το ▼ κλείνει και το ■ σταματά. Κατά την κίνηση, και τα τρία πλήκτρα σταματούν τον κινητήρα. Κατά τη ρύθμιση, κάθε παράμετρος έχει ένα LED επιλογής· το LED τιμής στο επίπεδο II αντιστοιχεί σε ξεχωριστή επιλογή.
Επίπεδο I – ενεργοποίηση και απενεργοποίηση λειτουργιών
- Κρατήστε πατημένο το STOP για περίπου 3 s, μέχρι να αρχίσει να αναβοσβήνει το L1· αφήστε το.
- Επιλέξτε το LED με τα ▲/▼.
- Πατήστε στιγμιαία το STOP: σύντομο αναβόσβημα σημαίνει OFF, παρατεταμένο αναβόσβημα σημαίνει ON.
- Αν δεν πατηθεί κανένα πλήκτρο για 10 s, ο προγραμματισμός τερματίζεται και οι αλλαγές αποθηκεύονται.
Και οι οκτώ λειτουργίες είναι εργοστασιακά OFF.
| LED – λειτουργία | Συμπεριφορά και εργοστασιακή κατάσταση |
|---|---|
| L1 – Αυτόματο κλείσιμο | ON: κλείνει μετά τον χρόνο παύσης που έχει ρυθμιστεί στο II/L1. OFF: χωρίς αυτόματο κλείσιμο. Εργοστασιακά: OFF. |
| L2 – Κλείσιμο μετά τη φωτοκυψέλη | ON: μετά την απελευθέρωση της φωτοκυψέλης, παύση 5 s. Με το αυτόματο κλείσιμο στο OFF, ολοκληρώνεται πρώτα το άνοιγμα· στο ON, η απελευθέρωση της φωτοκυψέλης μπορεί να σταματήσει το άνοιγμα και να ξεκινήσει παύση 5 s. Το STOP ακυρώνει το επακόλουθο κλείσιμο. Εργοστασιακά: OFF. |
| L3 – Πάντα κλείσιμο | ON: μετά την επαναφορά της τροφοδοσίας, αν ανιχνευτεί ανοιχτή πύλη, κλείνει αφού προηγηθεί προειδοποιητική αναλαμπή 3 s. OFF: δεν χρησιμοποιείται αυτή η εντολή επαναφοράς. Εργοστασιακά: OFF. |
| L4 – Αναμονή | ON: μετά από περίπου ένα λεπτό αδράνειας, απενεργοποιούνται το BlueBUS και οι συνήθεις λυχνίες LED· το BlueBUS αναβοσβήνει αργά. Μειώνει την κατανάλωση με εφεδρική τροφοδοσία. Εργοστασιακά: OFF. |
| L5 – Μεγάλη αντιστροφή κίνησης | ON: μετά από STOP ασφαλείας ή περιορισμό δύναμης, αντιστρέφει την κίνηση μέχρι την τερματική θέση. OFF: σύντομη αντιστροφή, περίπου 15 cm. Εργοστασιακά: OFF. |
| L6 – Προειδοποιητική αναλαμπή | ON: ο φάρος αναβοσβήνει 3 s πριν από την κίνηση. OFF: ενεργοποιείται μόλις αρχίσει η κίνηση. Εργοστασιακά: OFF. |
| L7 – Ευαισθησία | ON: αυξάνει την ευαισθησία ανίχνευσης εμποδίων. Απαιτείται έλεγχος των δυνάμεων και των αντιδράσεων ασφαλείας. Εργοστασιακά: OFF. |
| L8 – Τύπος πύλης | ON: βαριά πύλη. OFF: ελαφριά πύλη. Η ρύθμιση δεν αλλάζει το επιτρεπόμενο εμβαδόν ούτε τις μηχανικές απαιτήσεις. Εργοστασιακά: OFF. |
Επίπεδο II – ρυθμιζόμενες παράμετροι
- Κρατήστε πατημένο το STOP για περίπου 3 s, μέχρι να αναβοσβήσει το L1, και αφήστε το.
- Επιλέξτε με τα ▲/▼ το LED επιλογής της παραμέτρου.
- Κρατήστε πατημένο το STOP· μετά από περίπου 3 s ανάβει το LED τιμής.
- Κρατώντας πατημένο το STOP, αλλάξτε την τιμή με τα ▲/▼ και αφήστε το STOP.
- Αν δεν γίνει καμία ενέργεια για 10 s, η ρύθμιση αποθηκεύεται. Οι έντονες τιμές είναι οι εργοστασιακές προεπιλογές.
| LED επιλογής – όνομα και περιγραφή | LED ρύθμισης – τιμή |
|---|---|
| L1 – Χρόνος παύσης Ισχύει όταν το I/L1 είναι ON. | L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s |
| L2 – Βηματική λειτουργία SbS Ακολουθία εισόδου SbS και εντολής βηματικής λειτουργίας από το τηλεχειριστήριο. | L1 – Άνοιγμα – stop – κλείσιμο – stop L2 – Άνοιγμα – stop – κλείσιμο – άνοιγμα L3 – Άνοιγμα – κλείσιμο – άνοιγμα – κλείσιμο L4 – Λειτουργία πολυκατοικίας L5 – Λειτουργία πολυκατοικίας 2· εντολή άνω των 2 s = STOP L6 – Βηματική λειτουργία 2· εντολή άνω των 2 s = μερικό άνοιγμα L7 – Λειτουργία με συνεχή πίεση L8 – Ημιαυτόματο άνοιγμα, κλείσιμο με συνεχή πίεση |
| L3 – Ταχύτητα κινητήρα Μετά την αλλαγή, επαναλάβετε την εκμάθηση δυνάμεων. | L1 – V1 – 30 % L2 – V2 – 44 % L3 – V3 – 58 % L4 – V4 – 72 % L5 – V5 – 86 % L6 – V6 – 100 % L7 – Άνοιγμα V4 / κλείσιμο V2 L8 – Άνοιγμα V6 / κλείσιμο V4 |
| L4 – Λειτουργία FLASH Προσαρμογή στη συνδεδεμένη συσκευή και στο όριο εξόδου. | L1 – Ένδειξη ανοιχτής πύλης L2 – Ενεργό όταν η πύλη είναι κλειστή L3 – Ενεργό όταν η πύλη είναι ανοιχτή L4 – Προειδοποιητικός φάρος L5 – Ηλεκτρικό κυπρί L6 – Ηλεκτρική κλειδαριά L7 – Ηλεκτρομαγνήτης L8 – Ένδειξη συντήρησης |
| L5 – Δύναμη ανοίγματος Η δύναμη δεν υποκαθιστά την επισκευή των σημείων τριβής. Μετά την αλλαγή, μετρήστε ξανά τις δυνάμεις πρόσκρουσης. | L1 – Δύναμη 1 – χαμηλή L2 – Δύναμη 2 L3 – Δύναμη 3 L4 – Δύναμη 4 L5 – Δύναμη 5 L6 – Δύναμη 6 L7 – Δύναμη 7 L8 – Δύναμη 8 – υψηλή |
| L6 – Δύναμη κλεισίματος Ρυθμίστε μόνο αφού ελέγξετε τον μηχανισμό και τα στοιχεία ασφαλείας. | L1 – Δύναμη 1 – χαμηλή L2 – Δύναμη 2 L3 – Δύναμη 3 L4 – Δύναμη 4 L5 – Δύναμη 5 L6 – Δύναμη 6 L7 – Δύναμη 7 L8 – Δύναμη 8 – υψηλή |
| L7 – Ειδοποίηση συντήρησης Μετρά τους κύκλους λειτουργίας· το άνοιγμα και το κλείσιμο αντιστοιχούν σε δύο κύκλους. | L1 – Αυτόματα, ανάλογα με το φορτίο L2 – 1 000 κύκλοι λειτουργίας L3 – 2 000 κύκλοι λειτουργίας L4 – 4 000 κύκλοι λειτουργίας L5 – 6 000 κύκλοι λειτουργίας L6 – 8 000 κύκλοι λειτουργίας L7 – 10 000 κύκλοι λειτουργίας L8 – 12 000 κύκλοι λειτουργίας |
| L8 – Ιστορικό βλαβών Μόνο για ανάγνωση, διαδικασία προβολής. | L1 – 1ος κύκλος λειτουργίας – πιο πρόσφατος L2 – 2ος κύκλος λειτουργίας L3 – 3ος κύκλος λειτουργίας L4 – 4ος κύκλος λειτουργίας L5 – 5ος κύκλος λειτουργίας L6 – 6ος κύκλος λειτουργίας L7 – 7ος κύκλος λειτουργίας L8 – 8ος κύκλος λειτουργίας |
Αν η μονάδα χρησιμοποιεί τιμή μεταξύ δύο επιπέδων, ανάβει εναλλάξ δύο LED. Αυτό δεν σημαίνει απαραίτητα ότι υπάρχει βλάβη. Μη συγχέετε το LED εισόδου της παραμέτρου με το LED της τιμής της.
Αλλαγή φοράς περιστροφής
Με τον μηχανισμό σε ηρεμία, κρατήστε πατημένο το STOP για 3 s, μέχρι να αναβοσβήσει το L1. Πατήστε ταυτόχρονα ▲ + ▼: η αναμμένη βοηθητική λυχνία σημαίνει αντίστροφη φορά, ενώ η σβηστή σημαίνει κανονική φορά. Περιμένετε 10 s για να ολοκληρωθεί η διαδικασία και επαναλάβετε την εκμάθηση των θέσεων και των δυνάμεων. Μην αλλάζετε τη φορά κατά την κίνηση.
Τηλεχειριστήριο και κεραία
Ο ραδιοδέκτης τοποθετείται στην υποδοχή SM με αποσυνδεδεμένη την παροχή ρεύματος και την μπαταρία. Μη συγχέετε τον εξοπλισμό μεμονωμένου μηχανισμού κίνησης με ένα πλήρες σετ: επιλέξτε δέκτη και πομπούς ανάλογα με το περιεχόμενο της πραγματικά παραδοθείσας σύνθεσης.
NICE OXIBD υποστηρίζει μονόδρομα και αμφίδρομα τηλεχειριστήρια· κατάλληλος μονόδρομος πομπός είναι ο NICE MYGO4. Ένας παλαιότερος εγκατεστημένος δέκτης μπορεί να χρησιμοποιεί διαφορετική κωδικοποίηση. Η ίδια συχνότητα των 433,92 MHz από μόνη της δεν αρκεί.
Στην κανονική λειτουργία 1, οι έξοδοι του δέκτη είναι: 1 – βηματική λειτουργία, 2 – μερικό άνοιγμα, 3 – άνοιγμα, 4 – κλείσιμο. Η λειτουργία 2 επιτρέπει την αποθήκευση ενός μεμονωμένου πλήκτρου για επιλεγμένη εντολή. Για την ακριβή σύζευξη και διαγραφή, ακολουθήστε το εγχειρίδιο του συγκεκριμένου δέκτη OXIBD· τα κουμπιά του μοτέρ δεν διαγράφουν τη μνήμη ραδιοσήματος.
Για τον OXIBD, συνδέστε την κεραία στην υποδοχή του δέκτη σύμφωνα με το διάγραμμα σύνδεσης κεραίας OXIBD. Ο κεντρικός αγωγός του ομοαξονικού καλωδίου συνδέεται στο σήμα και η θωράκιση στη γείωση της κεραίας. Δεν πρόκειται για τροφοδοσία +/−.
Διάγνωση και αντιμετώπιση της αιτίας
Οι σύντομες αναλαμπές του φάρου επαναλαμβάνονται δύο φορές, με παύση 1 s. Αντιμετωπίστε πρώτα την αιτία· μην επιχειρείτε να υπερνικήσετε ένα εμπόδιο αυξάνοντας τη δύναμη.
| Σήμα | Αιτία και λύση |
|---|---|
| 2 αναλαμπές | Το φωτοκύτταρο εμποδίζει την κίνηση. Καθαρίστε και ευθυγραμμίστε τα οπτικά στοιχεία και απομακρύνετε το εμπόδιο· ελέγξτε τη διευθυνσιοδότηση. |
| 3 αναλαμπές | Αυξημένη αντίσταση ή ενεργοποίηση του περιορισμού δύναμης. Ελέγξτε την εξισορρόπηση, τους οδηγούς και τα ελατήρια· εκτελέστε δοκιμή. |
| 4 αναλαμπές | STOP. Ελέγξτε την ευαίσθητη ακμή και τη σύνδεσή της. |
| 5 αναλαμπές | Σφάλμα εσωτερικών παραμέτρων: περιμένετε τουλάχιστον 30 s και δοκιμάστε να δώσετε εντολή. Αν το πρόβλημα επιμένει, απευθυνθείτε στο σέρβις της μονάδας. |
| 6 αναλαμπές | Υπέρβαση του ορίου λειτουργίας: αφήστε τον μηχανισμό κίνησης να κρυώσει για λίγα λεπτά. |
| 7 αναλαμπές | Εσωτερικό ηλεκτρικό σφάλμα: ειδικευμένος τεχνικός αποσυνδέει όλες τις πηγές τροφοδοσίας και ελέγχει την πλακέτα και τα καλώδια. |
| 8 αναλαμπές | Μια συνεχής εντολή εμποδίζει τις επόμενες εντολές. Ελέγξτε αν έχει κολλήσει η επαφή SbS/OPEN/CLOSE. |
| 9 αναλαμπές | Η αυτοματοποίηση έχει μπλοκαριστεί ηλεκτρονικά. Χρησιμοποιήστε την εντολή απασφάλισης· δεν πρόκειται για απασφάλιση με συρματόσχοινο. |
| LED σε κατάσταση ηρεμίας | Σημασία |
|---|---|
| BlueBUS 1 φορά ανά δευτερόλεπτο | Κανονική λειτουργία. Δύο γρήγορες αναλαμπές επιβεβαιώνουν αλλαγή εισόδου ή λήψη ραδιοεντολής. |
| BlueBUS σβηστό / μόνιμα αναμμένο | Ελέγξτε την τροφοδοσία, τις ασφάλειες και την πλακέτα· στη λειτουργία αναμονής η ένδειξη είναι διαφορετική. |
| STOP σβηστό | Η είσοδος ασφαλείας δεν βρίσκεται στην αποθηκευμένη κατάσταση ηρεμίας. |
| Οι L1 + L2 αναβοσβήνουν | Απαιτείται εκμάθηση συσκευών. |
| Οι L3 + L4 αναβοσβήνουν | Απαιτείται εκμάθηση θέσεων. |
| Η L1 ή η L8 αναβοσβήνει μόνη της γρήγορα | Όριο εύρους του κωδικοποιητή. Το σέρβις πρέπει να ελέγξει τη μηχανική τοποθέτηση· μην πιέζετε τον κινητήρα πέρα από τη διαδρομή του. |
| Η λυχνία συνοδείας αναβοσβήνει | Αίτημα εκμάθησης δυνάμεων ή εκμάθηση σε εξέλιξη· αν συμβαίνει ταυτόχρονα με τον φάρο, ενδέχεται να πρόκειται για διαγνωστικό έλεγχο. |
Κατά την κίνηση, οι λυχνίες LED L1–L8 δείχνουν το φορτίο του κινητήρα: από την L1 για χαμηλή δύναμη έως την L8 για μέγιστη. Αυτή η ένδειξη δεν αποτελεί επιλογή τιμής στον προγραμματισμό. Αν το φορτίο αυξάνεται, ελέγξτε τη μηχανική αντίσταση και την εξισορρόπηση της πόρτας· μην αυξάνετε τη δύναμη χωρίς δοκιμή ασφαλείας.
Ιστορικό των οκτώ τελευταίων κινήσεων
Μπείτε στο επίπεδο II, επιλέξτε την είσοδο L8 και κρατήστε πατημένο το STOP για περίπου 3 s. Οι αναμμένες λυχνίες LED υποδεικνύουν κινήσεις με βλάβη· η L1 είναι η τελευταία και η L8 η όγδοη. Κρατώντας πατημένο το STOP, επιλέξτε την κίνηση με τα ▲/▼: η λυχνία LED θα αναβοσβήσει τον αντίστοιχο διαγνωστικό κωδικό. Έπειτα αφήστε το STOP.
Επαναφορά μονάδας και σέρβις κωδικοποιητή
Η επαναφορά διαγράφει τις θέσεις, τις συσκευές που έχουν εκμαθηθεί και τις ρυθμίσεις της μονάδας. Δεν διαγράφει τον δέκτη.
- Με την πόρτα ακίνητη, κρατήστε πατημένα τα ▲ + ▼ για περίπου 3 s, μέχρι να ανάψουν οι L1–L8.
- Αφήστε τα. Οι L2 και L8 αναβοσβήνουν γρήγορα για περίπου 3 s και η μονάδα επαναφέρει τις εργοστασιακές ρυθμίσεις.
- Επαναλάβετε την εκμάθηση των συσκευών, των θέσεων και των δυνάμεων, καθώς και όλες τις δοκιμές ασφαλείας.
Η επαναφορά δεν αλλάζει τη φορά περιστροφής ούτε τον συνολικό αριθμό κινήσεων. Η επαναφορά του κωδικοποιητή είναι ξεχωριστή διαδικασία σέρβις, μόνο σε πάγκο εργασίας και ποτέ με τον κινητήρα συνδεδεμένο στην πόρτα.
Έλεγχος πριν από την παράδοση της πόρτας
- Με τον μηχανισμό κίνησης απασφαλισμένο, ελέγξτε την ομαλή κίνηση και την εξισορρόπηση. Στην τμηματική διάταξη που περιγράφεται εδώ, η δύναμη που απαιτείται για χειροκίνητη κίνηση δεν πρέπει να υπερβαίνει τα 225 N. Για την επιλογή SOON, τηρείτε επιπλέον τα όρια λειτουργίας της αντίστασης της πόρτας που αναφέρονται στον παραπάνω πίνακα. Αυτή η δύναμη δεν είναι η ροπή του κινητήρα ούτε η επιτρεπόμενη δύναμη πρόσκρουσης.
- Μετά την ασφάλιση, δοκιμάστε το άνοιγμα, το κλείσιμο και το STOP· η πόρτα δεν πρέπει να στραβώνει ή να χτυπά πέρα από τις αποθηκευμένες θέσεις τερματισμού.
- Δοκιμάστε κάθε ζεύγος φωτοκυττάρων στον πομπό TX, στον δέκτη RX και στο κέντρο της δέσμης, για παράδειγμα με κύλινδρο Ø 5 cm και μήκους 30 cm. Ελέγξτε την πραγματική αντίδραση της πόρτας.
- Δοκιμάστε την ευαίσθητη ακμή, το κύκλωμα ασφαλείας και την απασφάλιση έκτακτης ανάγκης. Ο εγκαταστάτης πρέπει να μετρήσει τις δυνάμεις πρόσκρουσης με κατάλληλο όργανο μέτρησης· μετά από αλλαγή της δύναμης ή της ευαισθησίας, επαναλάβετε τη δοκιμή.
- Παραδώστε την πόρτα μόνο αφού ολοκληρωθούν επιτυχώς οι δοκιμές, με τη σήμανση, τις οδηγίες απασφάλισης και το πρόγραμμα συντήρησης. Διέρχεστε μόνο όταν η πόρτα είναι πλήρως ανοιχτή και ακίνητη.
Συντήρηση και ασφαλής λειτουργία
Εκτελείτε εξειδικευμένη συντήρηση το αργότερο κάθε 6 μήνες ή μετά από 4 000 κινήσεις από το τελευταίο σέρβις, όποιο συμβεί πρώτο. Αφού αποσυνδέσετε το ηλεκτρικό δίκτυο και την μπαταρία, ελέγξτε την αγκύρωση, τη διάβρωση, τη σφήνα, τον άξονα, την τυχόν αλυσίδα, τα ελατήρια και τα στοιχεία οδήγησης. Μετά την αποκατάσταση της τροφοδοσίας, επαναλάβετε τις δοκιμές ασφαλείας.
Η ένδειξη συντήρησης στο II/L7 συμπληρώνει το πρόγραμμα σέρβις. Αν το FLASH έχει ρυθμιστεί ως ενδεικτική λυχνία συντήρησης, αναβοσβήνει καθ’ όλη τη διάρκεια της κίνησης στο 81–100 % του ορίου· πάνω από το όριο αναβοσβήνει συνεχώς, ακόμη και όταν δεν υπάρχει κίνηση. Όταν το FLASH έχει ρυθμιστεί ως προειδοποιητικός φάρος, η συντήρηση σηματοδοτείται διαφορετικά: στο 81–100 % παραμένει αναμμένο για 2 s στην αρχή, ενώ πάνω από το όριο παραμένει αναμμένο για 2 s τόσο στην αρχή όσο και στο τέλος της κίνησης και στη συνέχεια συνεχίζει να αναβοσβήνει κανονικά. Μετά την εκτέλεση του σέρβις, μπείτε στο II/L7, κρατήστε πατημένο το STOP και ταυτόχρονα τα ▲ + ▼ για τουλάχιστον 5 s, για να μηδενίσετε τον μετρητή σέρβις. Με αυτόν τον τρόπο δεν διαγράφεται ο συνολικός μετρητής.
Σε περίπτωση βλάβης της διάταξης ασφαλείας, μην χρησιμοποιείτε την πόρτα σε αυτόματη λειτουργία. Χρησιμοποιήστε την ασφαλή χειροκίνητη λειτουργία και φροντίστε να επισκευαστεί. Μην επιχειρείτε να επέμβετε μόνοι σας στα τεντωμένα ελατήρια.
Τεχνικά χαρακτηριστικά SOON SO2000
| Παράμετρος | Τιμή |
|---|---|
| Μονάδα ελέγχου | NICE SOA2R10 ενσωματωμένος· μαγνητικός κωδικοποιητής. |
| Τροφοδοσία δικτύου | 230 V AC, +10 % / −15 %, 50/60 Hz· κλάση I, γείωση. |
| Κινητήρας | 24 V DC. |
| Κατανάλωση από το δίκτυο | Μέγιστη 1,5 A· ονομαστική 1 A. |
| Ισχύς εισόδου | Μέγιστη 350 W· ονομαστική 220 W. |
| Ροπή | Μέγιστη 50 Nm· ονομαστική 30 Nm· στατική 130 Nm. Η στατική τιμή δεν είναι διαθέσιμη ροπή κίνησης. |
| Ταχύτητα περιστροφής | Μέγιστη 30 / ονομαστική 18 στροφές/λεπτό. |
| Λειτουργία | Ανάλογα με την αντίσταση και τη διάρκεια της κίνησης· πίνακας κύκλων. |
| Επιφάνεια / ύψος | Έως 20 m² / ενδεικτικά 5 m. |
| Βαθμός προστασίας / θερμοκρασία | IP40, χρήση σε εσωτερικό χώρο· −20 έως +50 °C. |
| Διαστάσεις / βάρος | Περίπου 115 × 375 × 300 mm / 10,5 kg. Το σχέδιο διαστάσεων αναφέρει ύψος 298 mm. |
| Ασφάλειες | F1 δικτύου 1,6 A· F2 ελέγχου 1,6 A με καθυστέρηση. Αντικαταστήστε μόνο με ίδιο τύπο, αφού πρώτα εξαλειφθεί η αιτία. |

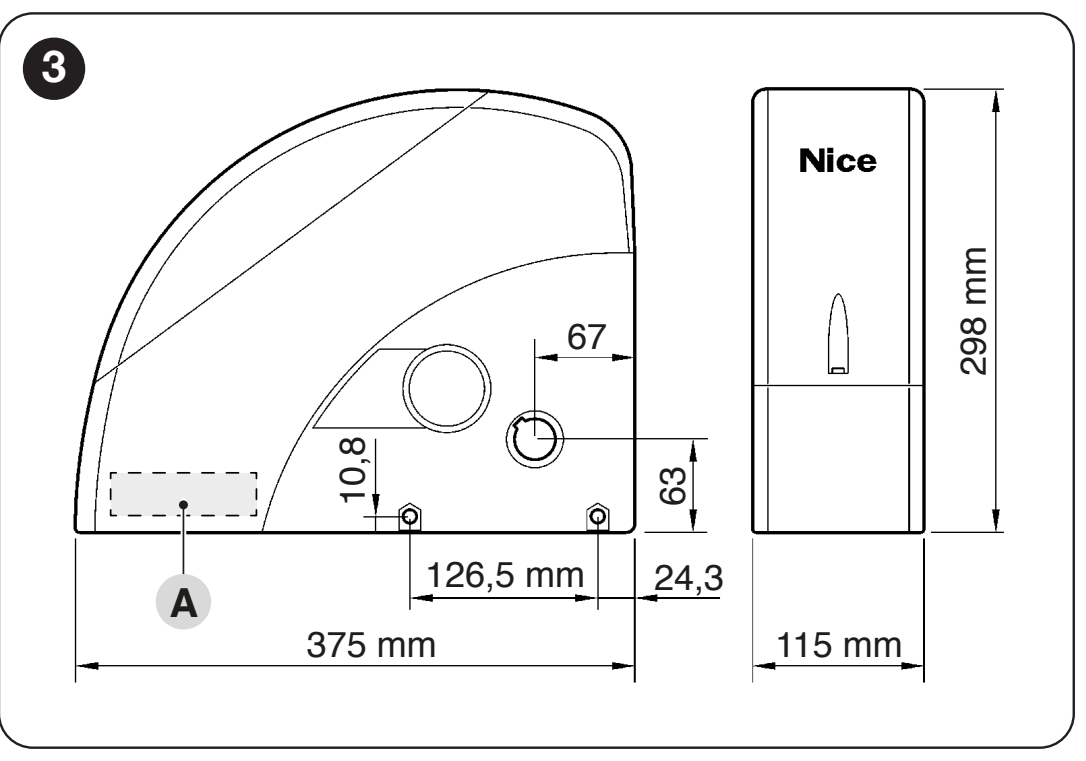

Διαστάσεις του μηχανισμού κίνησης SOON SO2000 και θέσεις των οπών τοποθέτησης
Προβολή 360° του μηχανισμού κίνησης
Βίντεο οδηγιών για την εγκατάσταση του μηχανισμού κίνησης
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
