NICE MoonKey MOSE - διακόπτης με κλειδί και απλό κύλινδρο, επιφανειακή τοποθέτηση
| Διαθεσιμότητα προϊόντος: | αντικαταστάθηκε | Το προϊόν δεν κατασκευάζεται πλέον, ευτυχώς όμως αντικαταστάθηκε από ένα νεότερο μοντέλο. |
|---|
Περιγραφή του προϊόντος NICE MoonKey MOSE - διακόπτης με κλειδί και απλό κύλινδρο, επιφανειακή τοποθέτηση
Διακόπτης με κλειδί NICE MOSE έχει αντικατασταθεί.
Ο πλήρως συμβατός διάδοχός του είναι NICE Era Key Switch EKS.
NICE MOSE είναι ένας μηχανικός διακόπτης με κλειδί της σειράς NICE MoonKey, με τον οποίο μπορείτε να ελέγχετε μέσω του ανοίγματος και του κλεισίματος ηλεκτρικών κυκλωμάτων μηχανισμούς κίνησης όχι μόνο της μάρκας NICE. Ο διακόπτης με κλειδί είναι δύο θέσεων, δηλαδή το κλειδί μπορεί να περιστραφεί τόσο προς τα δεξιά όσο και προς τα αριστερά. Μπορείτε να αντιστοιχίσετε διαφορετική εντολή σε κάθε θέση. Ο διακόπτης είναι επαναφοράς, δηλαδή χάρη στο ελατήριο επιστρέφει στην αρχική του θέση. Μπορείτε να αγοράσετε ξεχωριστά για τον διακόπτη την αλουμινένια κολόνα NICE MOCS.
Τεχνικά χαρακτηριστικά του διακόπτη με κλειδί NICE MOSE
| Κωδικός προμηθευτή | MOSE |
|---|---|
| Τύπος κλειδαριάς | κλειδαριά δύο θέσεων με επαναφορά |
| Τύπος κυλίνδρου | απλός κύλινδρος |
| Τύπος εγκατάστασης |
επιφανειακή, ιδανικά σε συνδυασμό με βάση τοποθέτησης MOA2 |
| Επαφές |
δύο εναλλάξιμοι μικροδιακόπτες: είτε κλείνουν το κύκλωμα (κανονικά ανοικτοί) είτε το ανοίγουν (κανονικά κλειστοί) |
| Ικανότητα επαφών | Μέγιστο 48V 2A |
| Κατηγορία προστασίας | IP43 |
| Φωτισμός | όχι, αλλά είναι προετοιμασμένος για φωτισμό LED 12/24V MOSA1 |

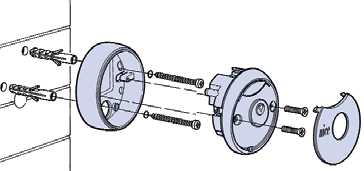

Επιφανειακή τοποθέτηση του διακόπτη με κλειδί NICE MoonKey MOSE
Σύνδεση του πρόσθετου φωτισμού NICE MoonKey MOSA1
Σημείωση: Η συνδεσμολογία είναι ίδια για όλους τους διακόπτες με κλειδί· στις ενδεικτικές εικόνες φαίνεται NICE MoonKey MOSEU. Το πρόσθετο φως LED MOSA1 δεν περιλαμβάνεται στη συσκευασία και πρέπει να παραγγελθεί ξεχωριστά.
|
|
|
|
|

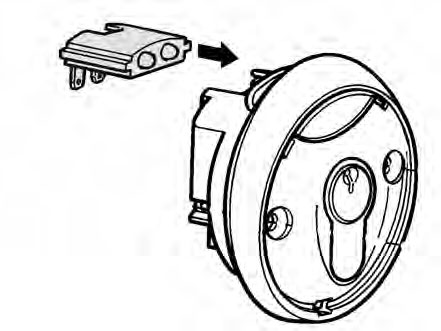

1. Συνδέστε MOSA1 στον διακόπτη με κλειδί |
2. Συνδέστε την παροχή ρεύματος (συνήθως η έξοδος βρίσκεται στην κλέμα της μονάδας ελέγχου, παράδειγμα εξόδου: Robus, Road). |
3. Έτοιμο, ο διακόπτης με κλειδί φωτίζεται. Εδώ είναι MOSEU με βάση τοποθέτησης MOA2 και φωτισμό LED MOSA1. |
Άνοιγμα του διακόπτη με κλειδί NICE MoonKey MOSE

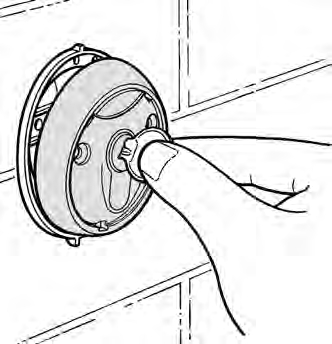

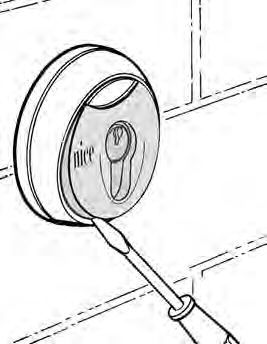

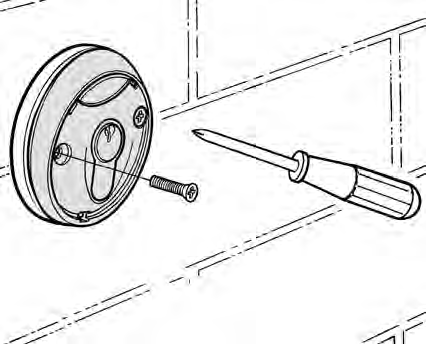

| 1. Ανασηκώστε το κάλυμμα του διακόπτη με κλειδί του μηχανισμού κίνησης | 2. Ξεβιδώστε τις βίδες του διακόπτη με κλειδί του μηχανισμού κίνησης | 3. Γυρίστε το κλειδί του διακόπτη με κλειδί του μηχανισμού κίνησης και αφαιρέστε το μπροστινό μέρος |
 |
 |
 |
Συνδεσμολογία του διακόπτη με κλειδί NICE MOSE

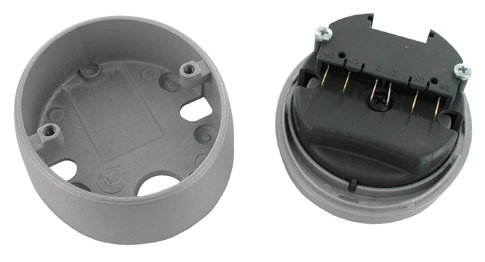

Εσωτερικό του διακόπτη με κλειδί NICE MoonKey MOSE
Ενδεικτικό διάγραμμα σύνδεσης του διακόπτη με κλειδί NICE MoonKey MOSE με τον μηχανισμό κίνησης NICE Robus (RB400, RB600, RB1000) και Run (RUN1800P)
Η περιστροφή του κλειδιού προκαλεί:
Αριστερά: STOP
Δεξιά: Βηματική λειτουργία
Ενδεικτικό διάγραμμα σύνδεσης του διακόπτη με κλειδί NICE MoonKey MOSE με τον μηχανισμό κίνησης NICE Road (RD400)
Η περιστροφή του κλειδιού προκαλεί:
Αριστερά: STOP
Δεξιά: Βηματική λειτουργία
Εναλλακτικοί διακόπτες με κλειδί
| Τοποθέτηση/Κύλινδρος | Απλός κύλινδρος | Απλός κύλινδρος | Χωρίς κύλινδρο |
|---|---|---|---|
| Επιφανειακή τοποθέτηση |
MOSE (είστε εδώ) |
|
|
| Χωνευτή τοποθέτηση |
|
|
δεν υπάρχει |
Εξαρτήματα για τον διακόπτη με κλειδί NICE MoonKey MOSE
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
Φωτισμός LED για διακόπτη με κλειδί. |
Βάση τοποθέτησης για διακόπτη με κλειδί. |
Προσαρμογέας για κολόνα MOCF2. |
Κολόνα με δύο υποδοχές για φωτοκύτταρα. Υπάρχει δυνατότητα να τοποθετηθεί επάνω η βάση διακόπτη με κλειδί MOCA1. |
Κολόνα για διακόπτη με κλειδί. |
