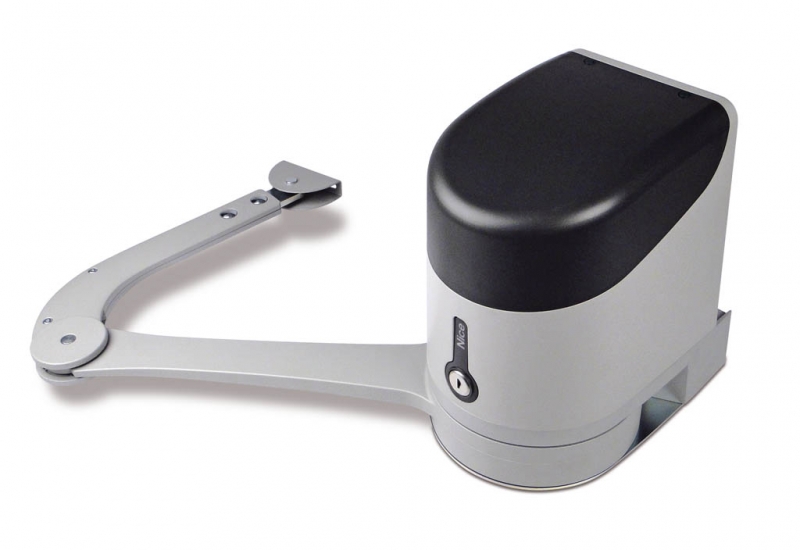

NICE Hyke HK7024 - μηχανισμός κίνησης ανοιγόμενης αυλόπορτας με μονάδα ελέγχου, για φύλλο έως 3,5 m/330 kg


Διαθεσιμότητα προϊόντος: έως 3 ημέρες

Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών.


NICE Hyke HK7024 - μηχανισμός κίνησης ανοιγόμενης αυλόπορτας με μονάδα ελέγχου, για φύλλο έως 3,5 m/330 kg NICE Hyke HK7024 - μηχανισμός κίνησης ανοιγόμενης αυλόπορτας με μονάδα ελέγχου, για φύλλο έως 3,5 m/330 kg
NICE-HYKE-HK7024
έως 3 ημέρες
558,63 € χωρίς ΦΠΑ
692,70 € με ΦΠΑ

 τεμ.
Βάρος
11 kg

Περιγραφή του προϊόντος NICE Hyke HK7024 - μηχανισμός κίνησης ανοιγόμενης αυλόπορτας με μονάδα ελέγχου, για φύλλο έως 3,5 m/330 kg

NICE HYKE HK7024 είναι αρθρωτός μη αναστρέψιμος μηχανισμός κίνησης για ένα φύλλο ανοιγόμενης αυλόπορτας. Διαθέτει κινητήρα 24 V DC με encoder και ρυθμιζόμενο αρθρωτό βραχίονα.

Το HK7024 περιλαμβάνει μονάδα ελέγχου και είναι κατάλληλο για μονόφυλλη αυλόπορτα. Σε δίφυλλη αυλόπορτα ελέγχει και τον δεύτερο κινητήρα NICE HYKE HK7224, ο οποίος δεν διαθέτει δική του μονάδα ελέγχου. Το HK7024 συνδέεται σε δίκτυο 230 V AC· οι ίδιοι οι κινητήρες λειτουργούν με 24 V DC.

Ο μηχανισμός κίνησης προορίζεται για φύλλα μήκους έως 3,5 m ή βάρους έως 330 kg σύμφωνα με το διάγραμμα χρήσης. Είναι επίσης κατάλληλος για πιο εντατική χρήση· η επιτρεπόμενη λειτουργία εξαρτάται από το φορτίο, την εγκατάσταση και τη θερμοκρασία. Σε περίπτωση διακοπής ρεύματος, μπορεί να απασφαλιστεί χειροκίνητα με κλειδί.

Γρήγορη πλοήγηση
Επιλογή μηχανισμού κίνησηςΕξαρτήματα
Κινητήρας και έλεγχοςΣετ
ΕγκατάστασηΣτοπ
ΑπασφάλισηΣυνδεσμολογία
Ακροδέκτες και πολικότηταΦωτοκύτταρα
Πρώτη εκκίνησηΑποθήκευση θέσεων
ΡυθμίσειςΤηλεχειριστήρια
Διαγνωστικός έλεγχοςΕπαναφορά
ΣυντήρησηΠροδιαγραφές
Διάρκεια ζωήςΕγχειρίδιο PDF

Μονάδα ελέγχου και συμβατά εξαρτήματα

Μία μονάδα ελέγχου στο HK7024 ελέγχει το ένα ή και τα δύο φύλλα. Η ακόλουθη συνδεσμολογία και ο προγραμματισμός αφορούν το HKA2R10 με υποδοχή SM, οκτώ LED L1–L8 και επιλογέα κινητήρα 12 θέσεων. Πριν συνδέσετε τα εξαρτήματα, ελέγξτε τις ενδείξεις και τη διάταξη της πραγματικής πλακέτας.

ΤιΓιατίΤύπος
ΈλεγχοςΈλεγχος ενός ή δύο κινητήρων HYKE. Σύνδεση κινητήρων.
  • Ενσωματωμένη στο NICE HYKE HK7024. Ανταλλακτική πλακέτα NICE HKA2R10· επιλέξτε ανταλλακτική πλακέτα ανάλογα με τη γενιά που είναι εγκατεστημένη.
Δέκτης και τηλεχειριστήριοΤηλεχειρισμός ανάλογα με την κωδικοποίηση του δέκτη. Σύζευξη και εντολές.

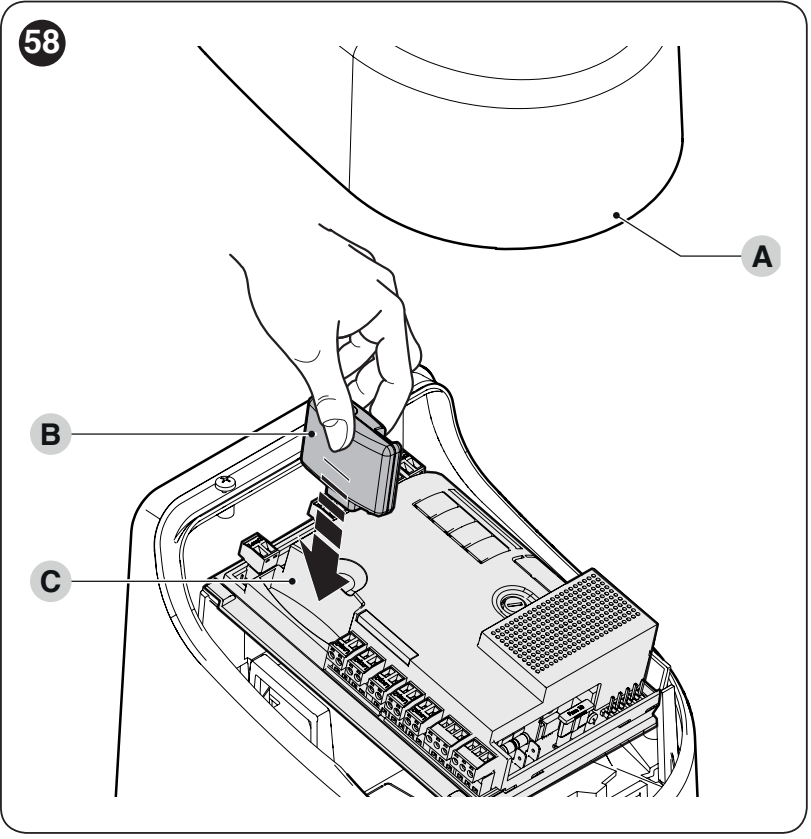

  • OXIBD στην υποδοχή SM + ON2E ή MYGO4. Ο πομπός και ο δέκτης πρέπει να χρησιμοποιούν συμβατό ασύρματο σύστημα.
Φωτοκύτταρα ασφαλείαςΠροστασία της διόδου ανάλογα με τη θέση εγκατάστασης. Σύνδεση και διευθυνσιοδότηση.
  • NICE EPMB στο BlueBUS. Δύο αγωγοί χωρίς πολικότητα· κάθε ζεύγος έχει τη δική του διεύθυνση.
Προειδοποιητικός φάροςΠροειδοποίηση κίνησης και ένδειξη βλαβών. Έξοδος FLASH.
  • NICE ELDC για χαμηλή τάση· η έξοδος FLASH παρέχει 12 V DC για λειτουργία φάρου, έως 21 W. Δεν συνδέεται εδώ φάρος 230 V.
Ακμή ασφαλείαςΠροστασία επικίνδυνων σημείων σε περίπτωση επαφής με εμπόδιο. Είσοδος STOP.
  • Επιλογή ακμής ασφαλείας με κατάλληλη έξοδο 8,2 kΩ· επιλέξτε τη συνδεσμολογία ανάλογα με τους κινδύνους της συγκεκριμένης αυλόπορτας.
Έλεγχος με κλειδίΕνεργοποίηση εντολής μέσω διακόπτη χωρίς τάση. Είσοδοι SbS, OPEN και CLOSE.
  • NICE KIO με επαφή NO. Ο φωτισμός τροφοδοτείται ξεχωριστά, σύμφωνα με το επιτρεπόμενο φορτίο.
Απασφάλιση από έξωΧειροκίνητο άνοιγμα, αν δεν μπορείτε να φτάσετε στον μηχανισμό κίνησης όταν δεν υπάρχει ρεύμα.
  • NICE KIO + KA1, κορδόνι 6 m. Ξεχωριστή μηχανική λειτουργία, ανεξάρτητη από την ηλεκτρική εντολή.

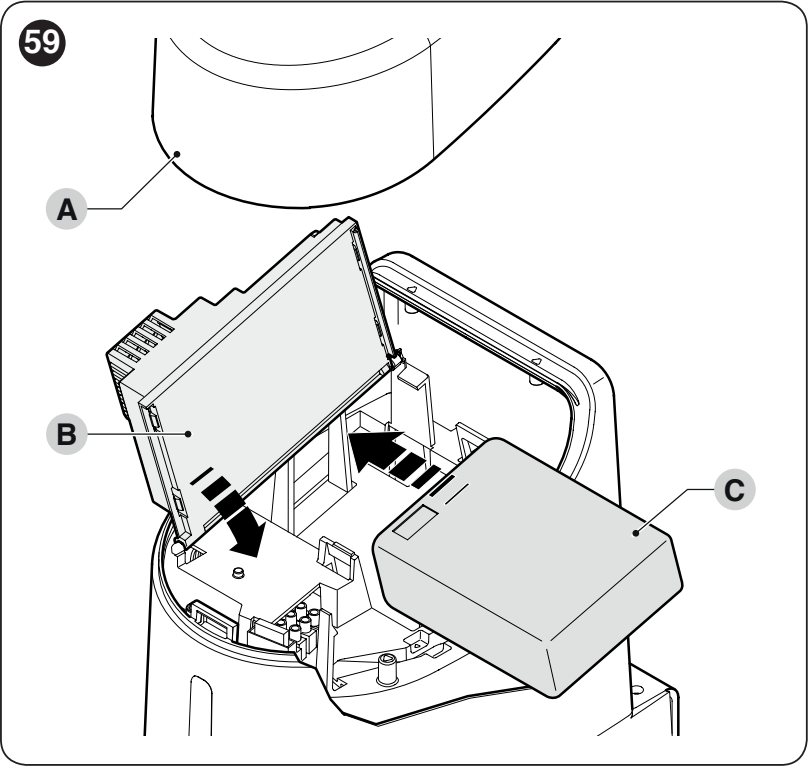

Εφεδρική τροφοδοσίαΜερικοί κύκλοι λειτουργίας σε περίπτωση διακοπής ρεύματος. Επιλογή και σύνδεση μπαταρίας.
  • NICE PSS124 με καλώδιο για τη σωστή γενιά. Η μπαταρία συνδέεται στη μονάδα ελέγχου HK7024, όχι απευθείας στο HK7224.
Ηλεκτρική κλειδαριάΠρόσθετη ασφάλιση του φύλλου, ανάλογα με την κατασκευή του. Έξοδος ELS.
  • Κλειδαριά για 12 V AC, έως 15 VA. Η έξοδος πρέπει να παραμείνει ρυθμισμένη για ηλεκτρική κλειδαριά, όχι για φωτισμό.

Ξεχωριστός μηχανισμός κίνησης και έλεγχος πύλης

ΜοντέλοΠεριεχόμενα και τρόπος χρήσης
HK7024Μηχανισμός κίνησης με αρθρωτό βραχίονα, βάσεις στήριξης, χειροκίνητη απασφάλιση και ενσωματωμένη μονάδα ελέγχου. Κινεί ένα φύλλο ή, μαζί με το HK7224, δύο φύλλα.
HK7224Μηχανισμός κίνησης με αρθρωτό βραχίονα και χειροκίνητη απασφάλιση, χωρίς δική του μονάδα ελέγχου. Το δεύτερο φύλλο ελέγχεται από τη μονάδα του HK7024.
Μεμονωμένος μηχανισμός κίνησης και σετΟ δέκτης, το τηλεχειριστήριο, τα φωτοκύτταρα, ο φάρος και η εφεδρική μπαταρία δεν περιλαμβάνονται αυτομάτως σε κάθε μεμονωμένο μοτέρ. Ελέγξτε τον εξοπλισμό στο συγκεκριμένο σετ.

Σετ για ένα ή δύο φύλλα

Τα σετ περιλαμβάνουν δέκτη OXIBD και τηλεχειριστήριο ON2E. Η έκδοση με φωτοκύτταρα περιλαμβάνει επιπλέον EPMB· η έκδοση με αξεσουάρ περιλαμβάνει επίσης ELDC. Οι δύο κινητήρες δεν αυξάνουν το όριο για κάθε φύλλο.

Ένα φύλλοΜεμονωμένος μηχανισμός κίνησηςΔύο φύλλα

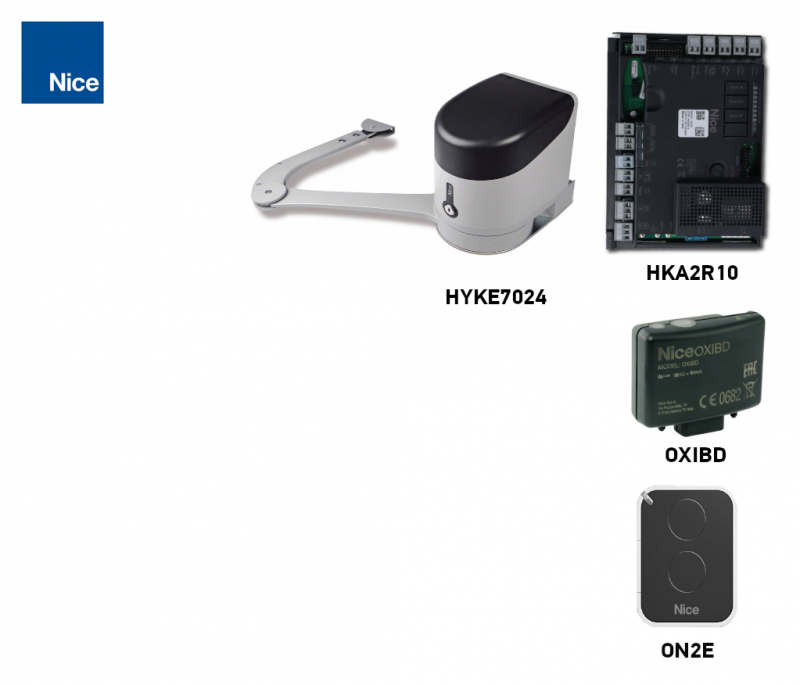

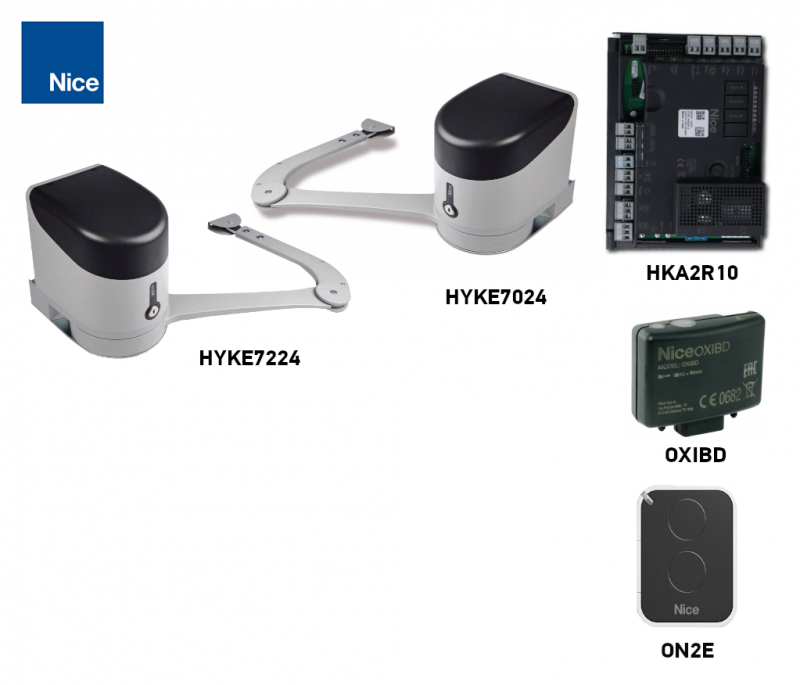

Σετ NICE HYKE για 1 φύλλο

1 × HK7024. Μία μονάδα ελέγχου HKA2R10.

Μεμονωμένο HK7024

Μεμονωμένος μηχανισμός κίνησης NICE HYKE HK7024

Ένα μοτέρ. Με μονάδα ελέγχου.

Σετ NICE HYKE για 2 φύλλα

1 × HK7024 + 1 × HK7224. Μία μονάδα ελέγχου HKA2R10.

Μήκος, βάρος και χώρος για τον μηχανισμό κίνησης

Τα 3,5 m και τα 330 kg αποτελούν ξεχωριστά ανώτατα όρια. Με τον βραχίονα σε πλήρες μήκος, επιτρέπεται φύλλο μήκους 3,5 m με βάρος έως 200 kg ή φύλλο βάρους έως 330 kg και μήκους έως 1,8 m. Για ενδιάμεσες τιμές, ανατρέξτε στο διάγραμμα ανάλογα με το μήκος και το βάρος ενός φύλλου.

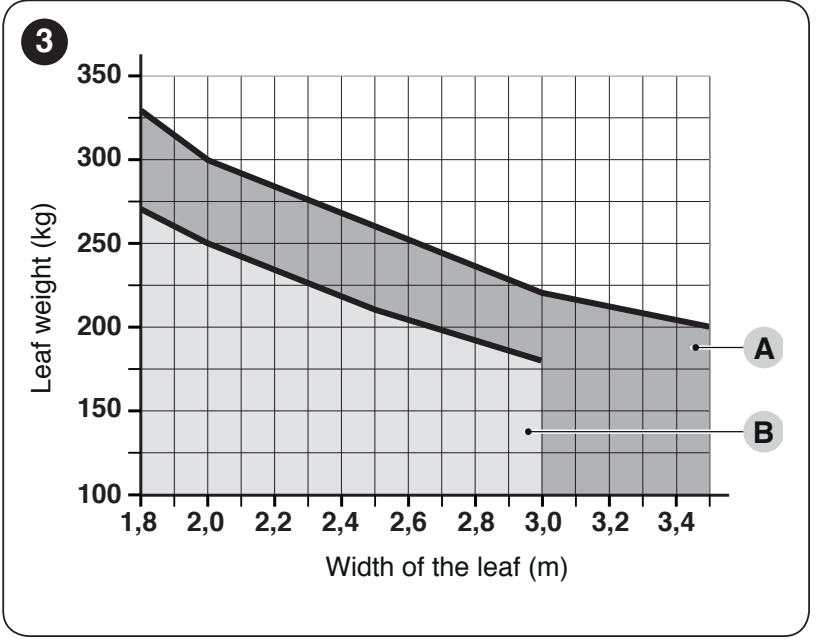

Επιτρεπόμενο μήκος και βάρος φύλλου για το NICE HYKE – πλήρης και κοντός βραχίονας

A = πλήρης βραχίονας, B = κοντός βραχίονας. Ο οριζόντιος άξονας δείχνει το μήκος του φύλλου σε μέτρα και ο κάθετος το βάρος του σε κιλά. Με κοντό βραχίονα, χρησιμοποιήστε την κάτω καμπύλη B και άνοιγμα έως 90°. Ο κοντός βραχίονας δεν πρέπει να χρησιμοποιείται με τα όρια του πλήρους βραχίονα.

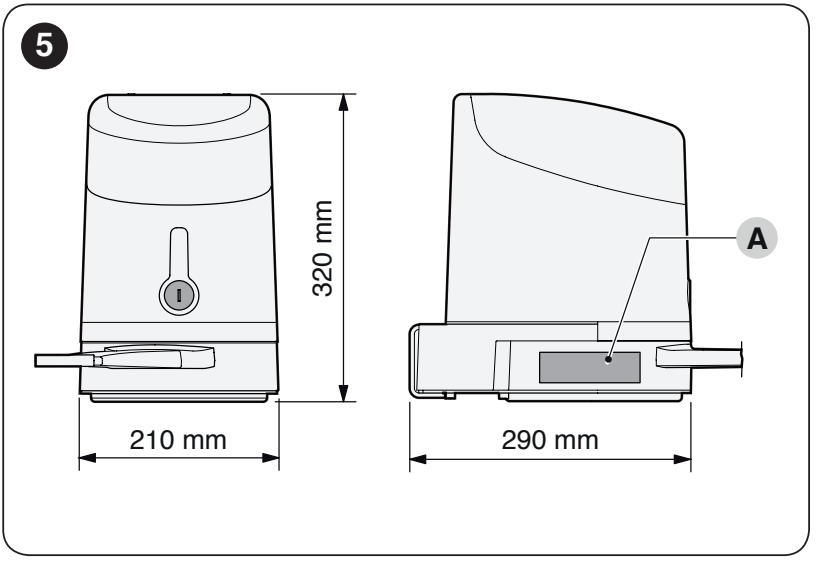

Για τον ίδιο τον μηχανισμό κίνησης, απαιτείται ελεύθερος χώρος εγκατάστασης με πλάτος τουλάχιστον 210 mm. Για την κίνηση του βραχίονα, ελέγξτε ολόκληρη τη διαδρομή του και την απόσταση από τον τοίχο ή τον φράχτη· οι παρακάτω διαστάσεις καθορίζουν τη γεωμετρία εγκατάστασης και όχι μια καθολικά κατάλληλη διάσταση κολόνας.

Τοποθέτηση βάσεων στήριξης και αρθρωτού βραχίονα

Η εγκατάσταση, η ηλεκτρική σύνδεση και οι δοκιμές πρέπει να εκτελούνται από εξειδικευμένο τεχνικό. Πριν από τις εργασίες, αποσυνδέστε την παροχή ρεύματος και τυχόν μπαταρία. Η πύλη πρέπει να κινείται εύκολα σε όλη τη διαδρομή της, να μην ανοίγει ή κλείνει μόνη της και η στερέωσή της να μην υποχωρεί ελαστικά.

Η βάση στήριξης του μοτέρ πρέπει να είναι οριζόντια και στερεωμένη σε σταθερό υπόβαθρο. Στερεώστε τη βάση του βραχίονα στο φέρον πλαίσιο του φύλλου και όχι σε αδύναμο τμήμα πλήρωσης. Επιλέξτε τη θέση έτσι ώστε να υπάρχει ασφαλής πρόσβαση στο κλειδί και στον μοχλό απασφάλισης. Το σημείο εγκατάστασης δεν πρέπει να πλημμυρίζει· αν χρειάζεται, τοποθετήστε τον μηχανισμό κίνησης ψηλότερα από το έδαφος. Προετοιμάστε τη διέλευση των καλωδίων έτσι ώστε να μην εισέρχονται νερό και συμπύκνωμα στον μηχανισμό κίνησης.

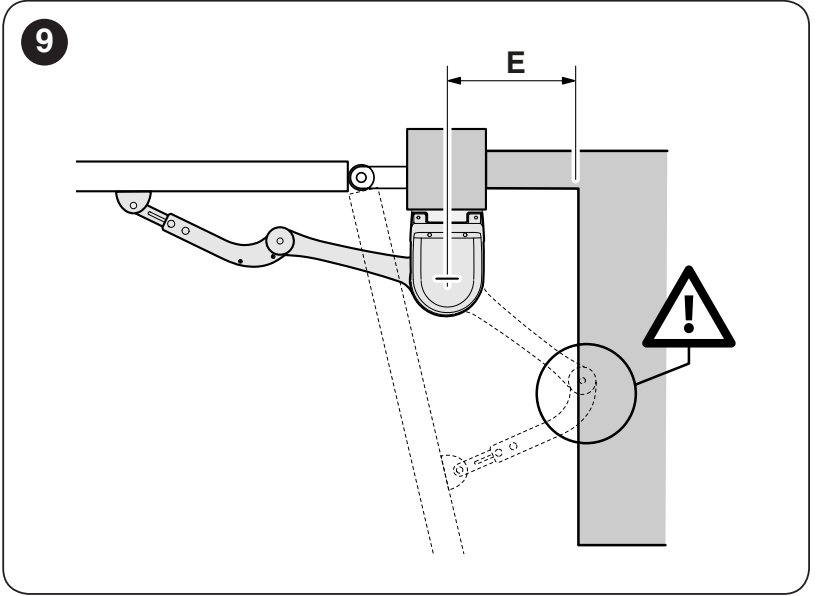

Απόσταση E και χώρος για όλη την κίνηση του βραχίονα HYKE

Χώρος EΕπιλογή βραχίονα
E τουλάχιστον 650 mmΠλήρες μήκος βραχίονα· καθορίστε τη γωνία και τις αποστάσεις A/B από το διάγραμμα εγκατάστασης.
E από 300 έως 650 mmΚοντός βραχίονας· άνοιγμα έως 90° και αυστηρότερο διάγραμμα για το βάρος του φύλλου.
E μικρότερο από 300 mmΗ συγκεκριμένη εγκατάσταση δεν επιτρέπεται. Επιλέξτε άλλη θέση ή άλλη κατάλληλη λύση.

A είναι η θέση της βάσης στήριξης του μηχανισμού κίνησης σε σχέση με τον άξονα του μεντεσέ· B είναι η απόσταση του άξονα του μεντεσέ από την επιφάνεια στήριξης, σύμφωνα με τα σχέδια. Και οι δύο τιμές δίνονται σε χιλιοστά.

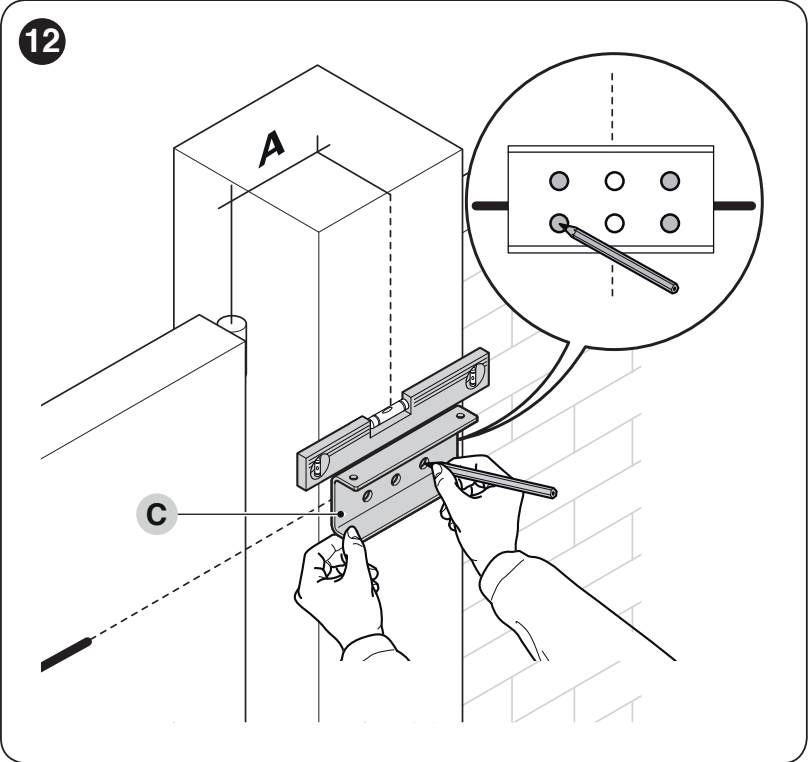

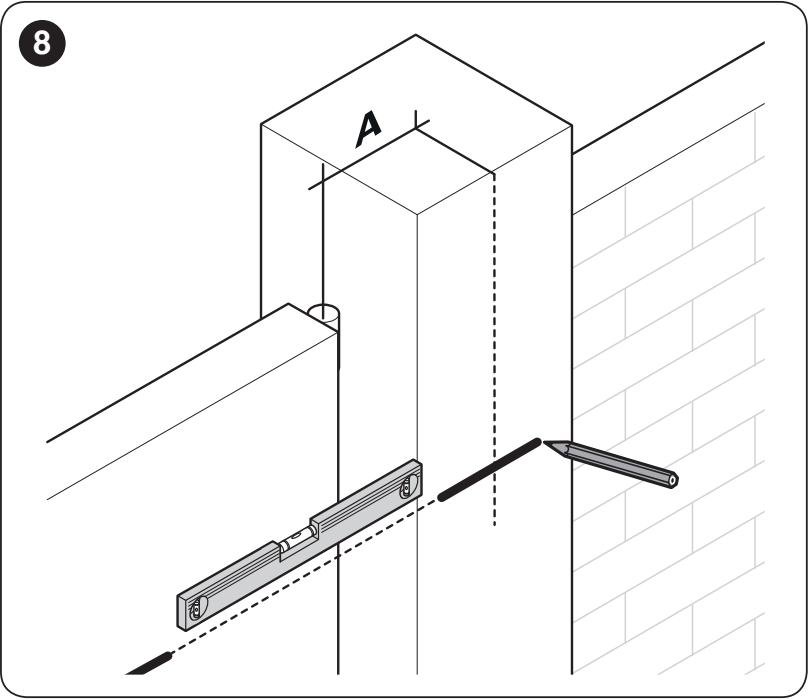

Προσδιορισμός της διάστασης εγκατάστασης A στη βάση στήριξης του μηχανισμού κίνησης HYKE

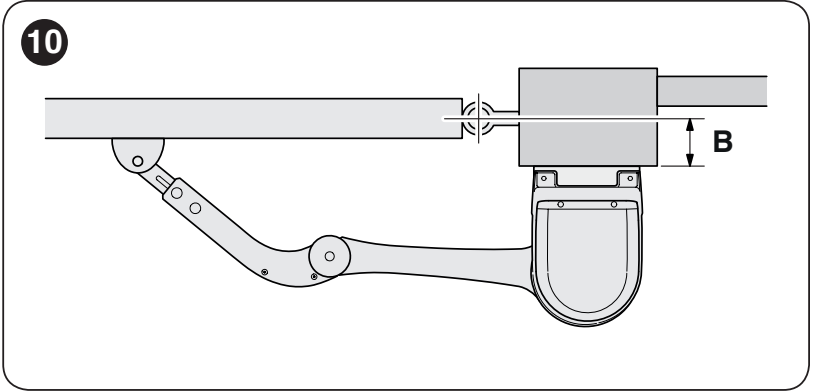

Προσδιορισμός της απόστασης του μεντεσέ και της διάστασης εγκατάστασης B στο HYKE

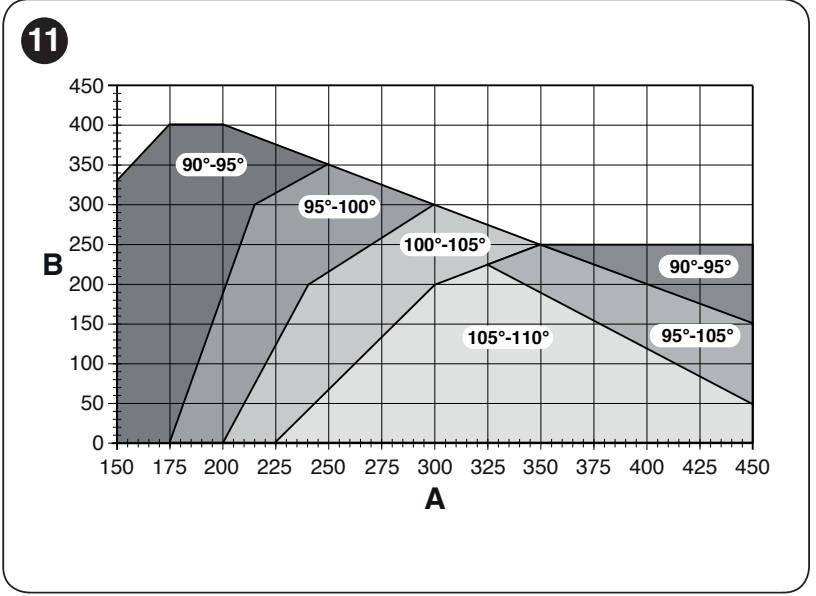

Αυθεντικό διάγραμμα εγκατάστασης HYKE – διάσταση A, διάσταση B και γωνία ανοίγματος

  1. Μετρήστε το B και επιλέξτε την επιθυμητή γωνία ανοίγματος. Με πλήρη βραχίονα, η μέγιστη γωνία είναι 110°.
  2. Στο διάγραμμα, από την τιμή B φέρτε οριζόντια γραμμή έως την περιοχή της επιθυμητής γωνίας. Από τα σημεία τομής, προσδιορίστε το επιτρεπόμενο εύρος τιμών A. Για παράδειγμα, για B = 200 mm και άνοιγμα 110°, το A είναι περίπου 300–345 mm.
  3. Συναρμολογήστε τον ίσιο και τον γωνιακό βραχίονα με τους πείρους και τους ασφαλιστικούς δακτυλίους. Μετά την εγκατάσταση, οι βάσεις του μοτέρ και του φύλλου πρέπει να βρίσκονται στο ίδιο οριζόντιο επίπεδο.
  4. Χρησιμοποιήστε τη βάση του μοτέρ ως πρότυπο, σημειώστε τέσσερα σημεία στερέωσης και στερεώστε την με κατάλληλα αγκύρια. Στερεώστε το μοτέρ στη βάση με τις δύο παρεχόμενες βίδες.
  5. Απασφαλίστε το μοτέρ. Με τον βραχίονα πλήρους μήκους, προσδιορίστε τη θέση της βάσης στο φύλλο με τον βραχίονα όσο το δυνατόν περισσότερο εκτεταμένο, ώστε να σταματά στην τελική του θέση. Στερεώστε τη βάση οριζόντια και ασφαλίστε τον πείρο με τον ασφαλιστικό δακτύλιο.
  6. Κινήστε το χειροκίνητα σε όλη τη διαδρομή. Ο βραχίονας δεν πρέπει να προσκρούει σε τοίχο, φράχτη ή φύλλο, ενώ η κίνησή του δεν πρέπει να δημιουργεί μη προστατευμένα σημεία παγίδευσης ή κοπής. Στη συνέχεια ρυθμίστε τα στοπ και ασφαλίστε ξανά το μοτέρ.

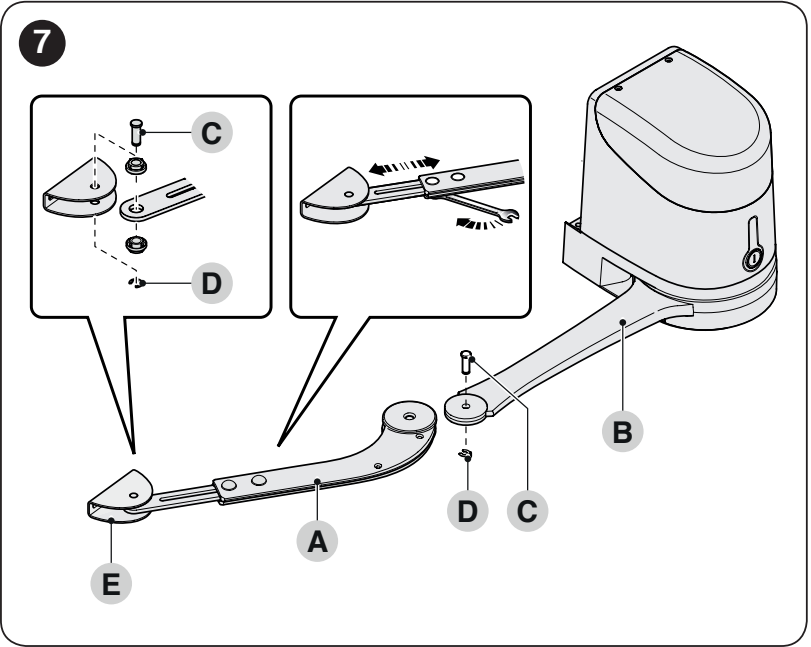

Συναρμολόγηση βραχίονα, πείρων και ασφαλιστικών δακτυλίων HYKE

Οριζόντια τοποθέτηση της βάσης μοτέρ HYKE

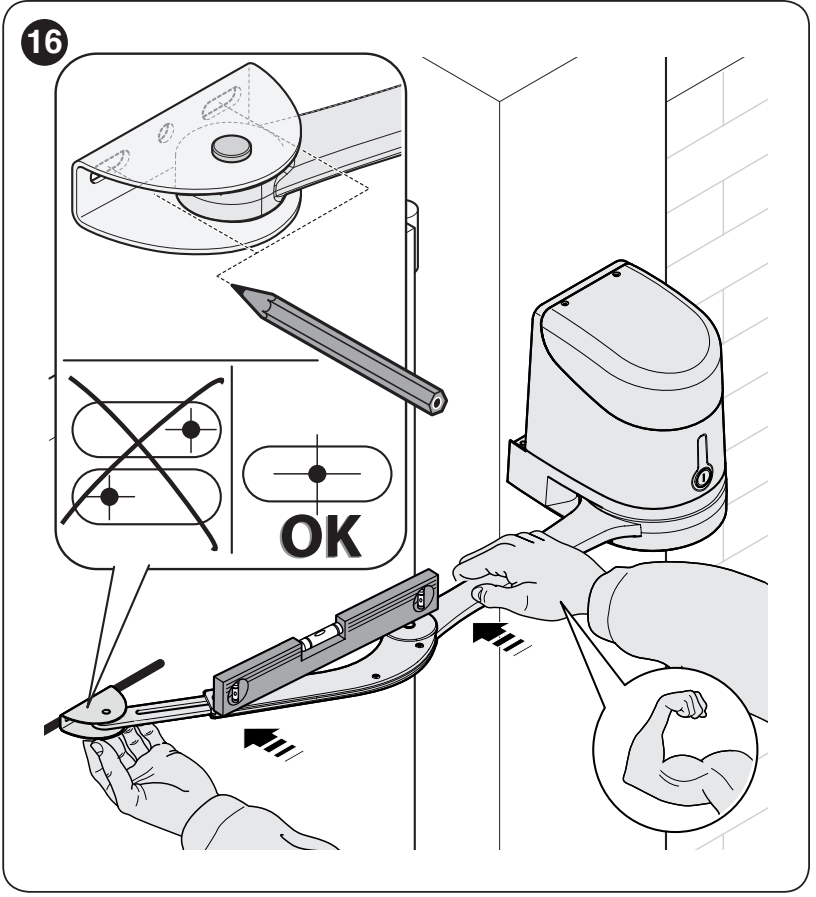

Σωστή θέση της βάσης στο φέρον τμήμα του φύλλου με βραχίονα πλήρους μήκους

Εγκατάσταση με κοντότερο βραχίονα

Με κοντότερο βραχίονα, επιλέξτε A από την περιοχή 90°–95° στο διάγραμμα εγκατάστασης· το πραγματικό άνοιγμα του φύλλου παραμένει το πολύ 90°. Η θέση της βάσης στο φύλλο καθορίζεται με το μοτέρ απασφαλισμένο: πιέστε τον γωνιακό βραχίονα πάνω στο κλειστό φύλλο μέχρι την τελική του θέση. Τηρήστε E τουλάχιστον 300 mm, άνοιγμα το πολύ 90° και την κατώτερη καμπύλη των ορίων. Κατά τη δοκιμαστική χειροκίνητη κίνηση ανοίγματος, κρατήστε τη βάση κοντά στο φύλλο και βεβαιωθείτε ότι ο λυγισμένος βραχίονας ή η άρθρωσή του δεν προσκρούουν σε εμπόδιο. Στερεώστε τη βάση μόνο αφού ελέγξετε ολόκληρη τη διαδρομή.

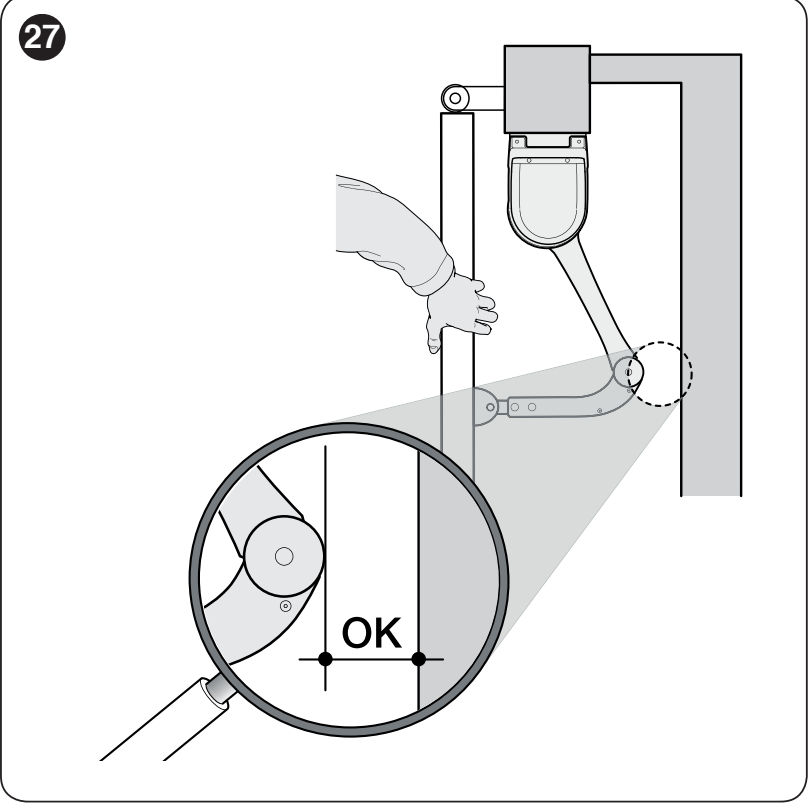

Έλεγχος χώρου με κοντότερο βραχίονα HYKE

Μηχανικά στοπ ανοίγματος και κλεισίματος

  1. Απασφαλίστε το μοτέρ και μετακινήστε χειροκίνητα το φύλλο στην επιθυμητή θέση ανοίγματος.
  2. Στην κάτω πλευρά του μοτέρ, περιστρέψτε τον πλαστικό δίσκο A και ρυθμίστε το άνοιγμα κάτω από τον βραχίονα όπως φαίνεται στην εικόνα.
  3. Τοποθετήστε το στοπ B στην πλησιέστερη κατάλληλη θέση. Πρέπει να κουμπώσει σωστά· συγκρίνετε τις ενδείξεις OK/NO.
  4. Περιστρέψτε τον δίσκο έτσι ώστε το στοπ να μην μπορεί να πέσει έξω. Κάντε την ακριβή ρύθμιση με τη βίδα ρύθμισης C.
  5. Αν η αυλόπορτα δεν διαθέτει στοπ κλεισίματος στο έδαφος, ρυθμίστε με τον ίδιο τρόπο και το στοπ κλεισίματος. Τέλος, σφίξτε καλά το παξιμάδι D, ώστε να μην μπορεί να περιστραφεί μόνος του ο δίσκος.
  6. Μετά την αλλαγή της θέσης των στοπ, πραγματοποιήστε εκ νέου εκμάθηση των θέσεων και δοκιμές.

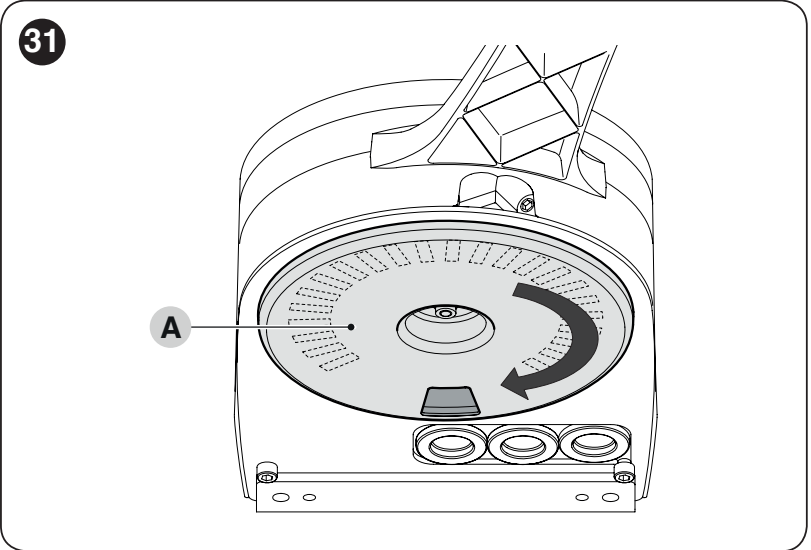

Θέση του δίσκου A κατά την τοποθέτηση του μηχανικού στοπ HYKE

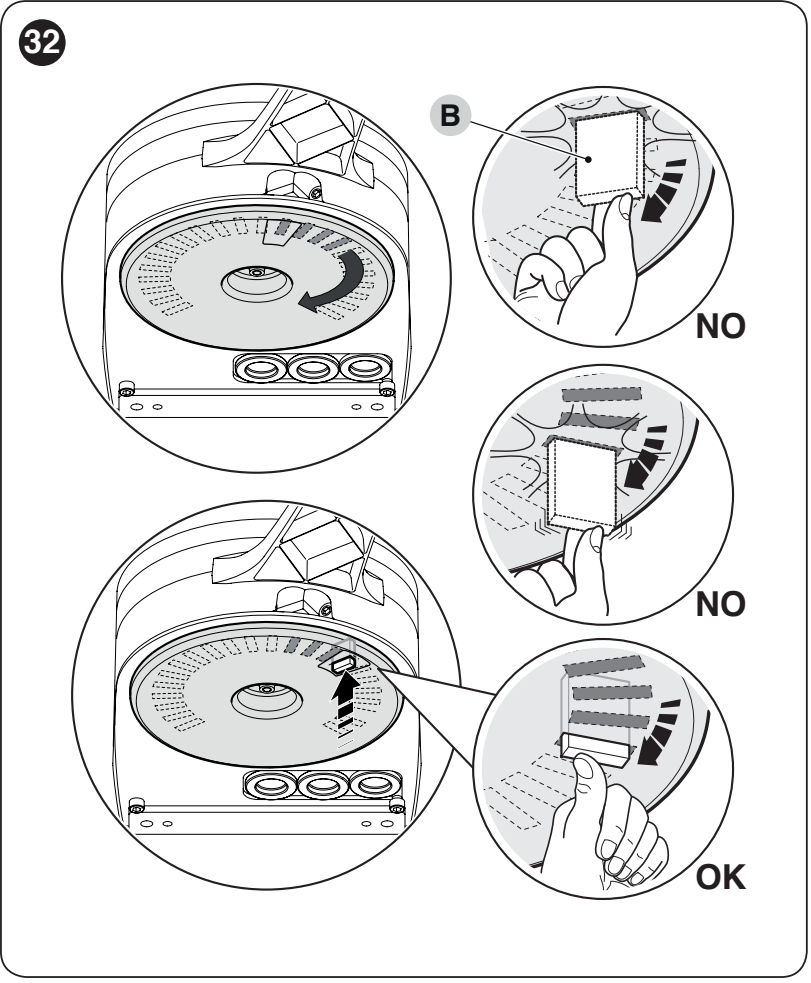

Σωστή εφαρμογή του στοπ HYKE – παραδείγματα OK και NO

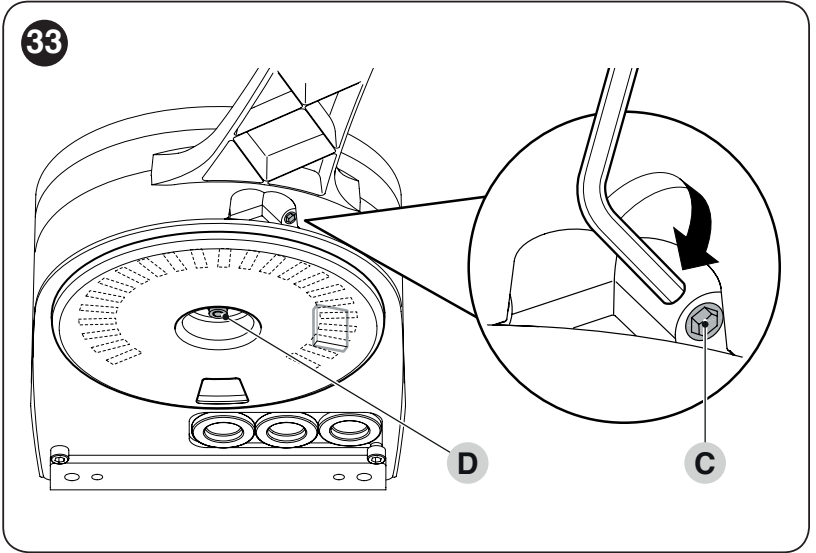

Μικρορύθμιση του στοπ με τη βίδα C και ασφάλιση με το παξιμάδι D

Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος

Πριν από την απασφάλιση, σταματήστε την κίνηση και αποσυνδέστε την παροχή ρεύματος. Βεβαιωθείτε ότι το φύλλο δεν μπορεί να κινηθεί μόνο του· όταν φυσάει, κρατήστε το υπό έλεγχο.

  1. Εισαγάγετε το κλειδί A και περιστρέψτε το κατά 90° δεξιόστροφα.
  2. Περιστρέψτε τον προεξέχοντα μοχλό B κατά 90° αριστερόστροφα. Μπορείτε να κινήσετε το φύλλο χειροκίνητα.
  3. Για να ασφαλίσετε ξανά τον μηχανισμό, επαναφέρετε τον μοχλό σε κατακόρυφη θέση και πιέστε τον μέσα στην υποδοχή. Περιστρέψτε το κλειδί κατά 90° αριστερόστροφα και αφαιρέστε το.
  4. Αφού πιέσετε τον μοχλό μέσα στην υποδοχή, μετακινήστε χειροκίνητα το φύλλο μερικά εκατοστά προς την κατεύθυνση ανοίγματος, ώστε να ασφαλίσει πλήρως ο μηχανισμός μετάδοσης. Πριν από την ηλεκτρική κίνηση, βεβαιωθείτε ότι ο μοχλός έχει εισαχθεί πλήρως και ότι ο μηχανισμός κίνησης είναι ασφαλισμένος. Σε περίπτωση βλάβης των συστημάτων ασφαλείας, μη χρησιμοποιείτε την αυλόπορτα μέχρι να αποκατασταθεί η αιτία.

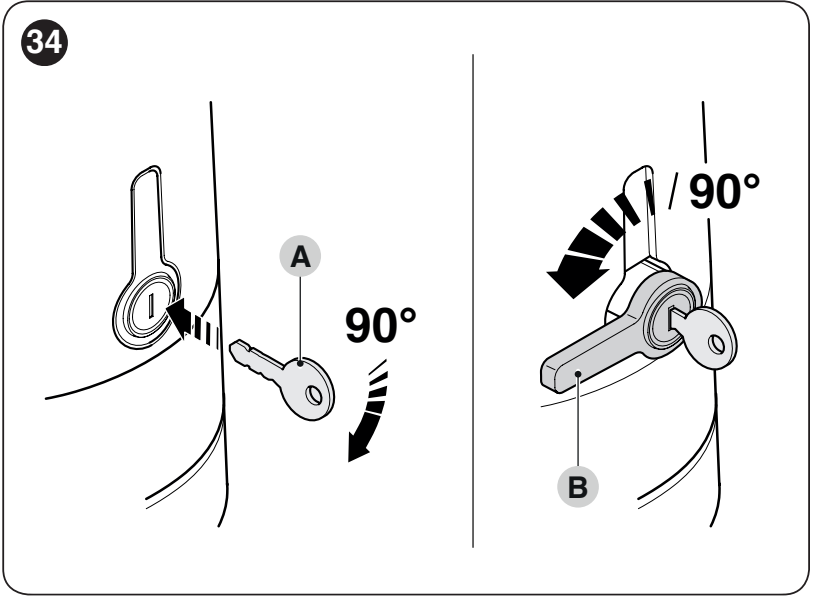

Κλειδί απασφάλισης A και μοχλός B του μηχανισμού κίνησης NICE HYKE

Ηλεκτρική σύνδεση μοτέρ και εξαρτημάτων

Πριν ανοίξετε το κάλυμμα, αποσυνδέστε την παροχή 230 V και την εφεδρική μπαταρία. Η σύνδεση της τροφοδοσίας και της προστατευτικής γείωσης πρέπει να γίνεται από εξειδικευμένο τεχνικό. Η εγκατάσταση πρέπει να διαθέτει διάταξη που να επιτρέπει την πλήρη αποσύνδεση, ενώ τα καλώδια πρέπει να στερεώνονται ώστε να μην αποσπαστούν.

Ανοίξτε το κάλυμμα του HK7024, ανασηκώστε τη μονάδα ελέγχου και περάστε τα καλώδια από την κάτω είσοδο. Ασφαλίστε το καλώδιο τροφοδοσίας με σφιγκτήρα καλωδίου. Το HK7224 λαμβάνει την τροφοδοσία του μοτέρ και ξεχωριστή γραμμή κωδικοποιητή από τη μονάδα ελέγχου HK7024.

ΓραμμήΔιατομή και μέγιστο μήκος
Παροχή δικτύου προς HK70243 × 1,5 mm², έως 30 m. Για μεγαλύτερο μήκος παροχής, 3 × 2,5 mm² και προστατευτική γείωση στον αυτοματισμό σύμφωνα με τη μελέτη εγκατάστασης.
Δεύτερο μοτέρ HK72243 × 1,5 mm², έως 10 m. Δύο αγωγοί λειτουργίας και αγωγός προστασίας σύμφωνα με τους ακροδέκτες του μοτέρ.
Κωδικοποιητής δεύτερου μοτέρ2 × 1 mm², έως 10 m. Η γραμμή του μοτέρ και του κωδικοποιητή μπορεί να αντικατασταθεί από ένα καλώδιο 5 × 1,5 mm²· συνδέστε κάθε αγωγό στον αντίστοιχο ακροδέκτη.
BlueBUS2 × 0,5 mm², έως 20 m· για μήκος άνω των 20 m και έως 40 m, 2 × 1 mm².
Φάρος2 × 0,5 mm², έως 20 m.
ΚεραίαΘωρακισμένο RG58, έως 20 m· συνιστώμενο μήκος κάτω από 5 m.
Διακόπτης OPEN/CLOSEΔύο καλώδια 2 × 0,5 mm² ή ένα 4 × 0,5 mm², έως 50 m.
Ηλεκτρική κλειδαριά2 × 1 mm², έως 6 m.

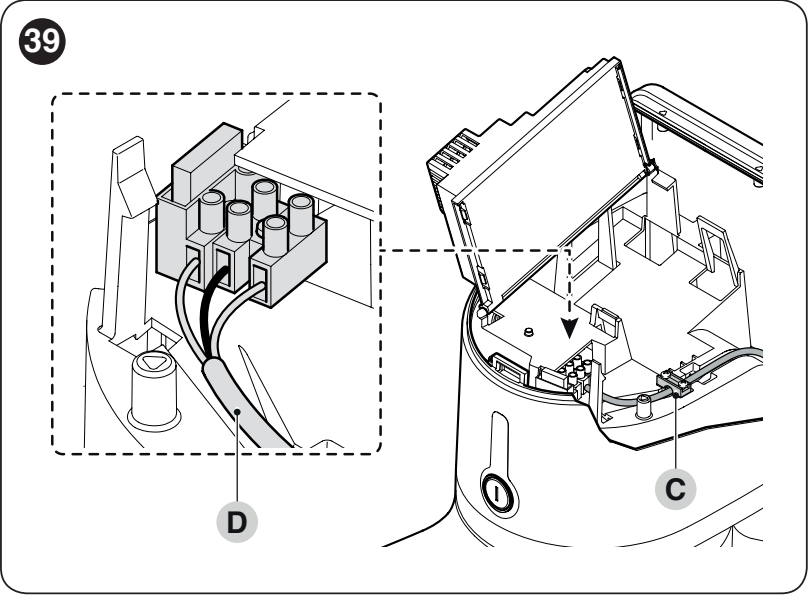

Στερέωση του καλωδίου τροφοδοσίας και είσοδος των γραμμών στον μηχανισμό κίνησης HYKE

M1, M2 και κωδικοποιητές

Το M2 είναι το φύλλο που ανοίγει πρώτο· το M1 είναι αυτό που κλείνει πρώτο. Σε διάταξη με ένα φύλλο χρησιμοποιούνται η έξοδος M2 και η αντίστοιχη είσοδος ENC2· το M1 παραμένει αχρησιμοποίητο. Σε διάταξη με δύο φύλλα, αντιστοιχίστε σε κάθε μοτέρ τον δικό του κωδικοποιητή. Χρησιμοποιήστε το τυπικό μοτέρ HK7224 που αντιστοιχεί σε αυτή τη διάταξη.

Στους ακροδέκτες του μοτέρ, συνδέστε τους αγωγούς λειτουργίας στις ακραίες επαφές με την ένδειξη M· ο αγωγός προστασίας συνδέεται στον ακροδέκτη με το σύμβολο γείωσης. Συνδέστε τους κωδικοποιητές στα αντίστοιχα ζεύγη ENC1/ENC2 χωρίς πολικότητα. Για να διορθώσετε την κατεύθυνση, αφού αποσυνδέσετε την τροφοδοσία, αντιστρέψτε μόνο τους ακραίους αγωγούς λειτουργίας του συγκεκριμένου μοτέρ, όχι τον αγωγό προστασίας.

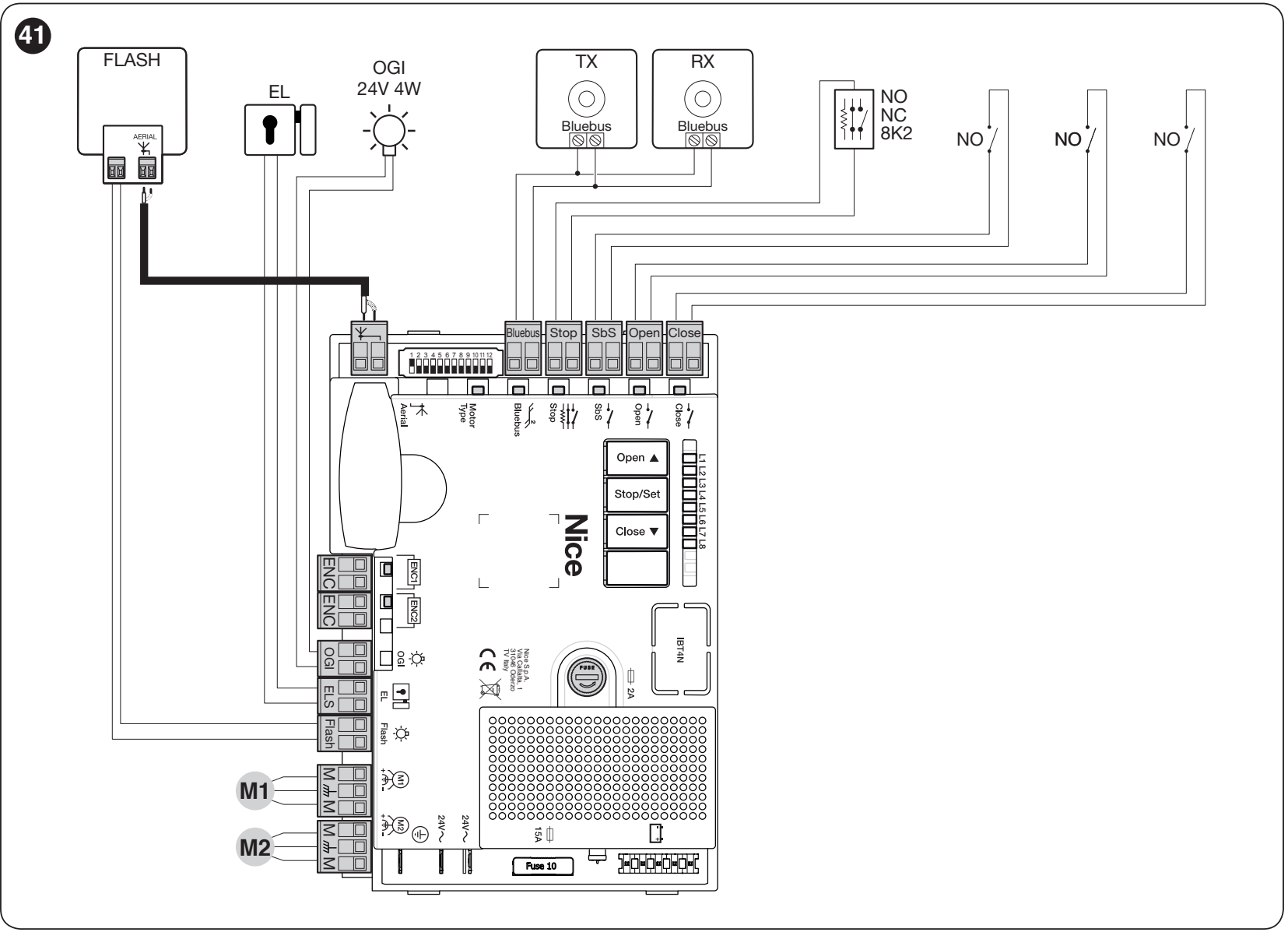

Διάγραμμα μονάδας ελέγχου HKA2

Μονάδα ελέγχου HKA2 – έξοδοι μοτέρ, κωδικοποιητές και συνδεσμολογία εξαρτημάτων

Υπόμνημα:

  • FLASH = φάρος
  • EL/ELS = ηλεκτρική κλειδαριά
  • OGI = ενδεικτική λυχνία ανοιχτής αυλόπορτας
  • TX/RX = πομπός/δέκτης φωτοκυττάρων
  • NO = κανονικά ανοικτή επαφή
  • NC = κανονικά κλειστή επαφή.

Το διάγραμμα δείχνει τις εισόδους και τις λειτουργίες τους· επιλέξτε τον εξοπλισμό ανάλογα με τη συγκεκριμένη διάταξη.

Ακροδέκτες εξαρτημάτων, τάση και πολικότητα

ΑκροδέκτηςΛειτουργία και συνδεσμολογία
Βοηθητική τροφοδοσίαSbS (+) και STOP (−), 24 V DC, έως 200 mA συνολικά. Χρησιμοποιήστε τη βοηθητική επαφή τροφοδοσίας στον ακροδέκτη SbS ως θετικό πόλο και τη βοηθητική επαφή τροφοδοσίας στον ακροδέκτη STOP ως αρνητικό πόλο. Πριν από τη σύνδεση, ελέγξτε τις αντίστοιχες επαφές στην εγκατεστημένη πλακέτα· ολόκληρο το ζεύγος της εισόδου εντολών δεν αποτελεί έξοδο τροφοδοσίας. Πρόκειται για τροφοδοσία μικρών εξαρτημάτων, όχι για τροφοδοσία μοτέρ, φάρου ή ηλεκτρικής κλειδαριάς.
BlueBUSΔύο αγωγοί για επικοινωνία και τροφοδοσία· χωρίς πολικότητα +/−. Έως 15 μονάδες BlueBUS, ανάλογα με την κατανάλωση των συσκευών. EPMB συνδέονται παράλληλα.
FLASHΓια λειτουργία φάρου 12 V DC, έως 21 W· κατάλληλος ELDC. Συνδέστε την τροφοδοσία DC σύμφωνα με τη σήμανση των συγκεκριμένων ακροδεκτών και της συσκευής. Μην βασίζεστε στην πολικότητα μιας γειτονικής εξόδου· αν η σήμανση στην πλακέτα δεν είναι ευανάγνωστη, η σύνδεση πρέπει να ελεγχθεί από τεχνικό.
ELS12 V AC, έως 15 VA για ηλεκτρική κλειδαριά· στην περίπτωση AC δεν διακρίνονται θετικός και αρνητικός πόλος. Με L5 = ON μετατρέπεται σε έξοδο φωτισμού 24 V DC (−30/+50 %), έως 4 W. Κατά την αλλαγή λειτουργίας, επιλέξτε συσκευή κατάλληλη για αυτήν την τάση και τηρήστε την πολικότητα DC.
OGIΕνδεικτική λυχνία ανοιχτής πύλης 24 V DC (−30/+50 %), έως 4 W· υπάρχει δυνατότητα ελέγχου μικρού ρελέ. Με L8 = ON μετατρέπεται σε ενδεικτική λυχνία συντήρησης. Για συσκευή με καθορισμένη πολικότητα DC, ελέγξτε τη σήμανση της εξόδου στην πραγματική πλακέτα.
SbSΕντολή βήμα προς βήμα μέσω επαφής NO χωρίς τάση, χωρίς πολικότητα. Μην τροφοδοτείτε την είσοδο με εξωτερική τάση.
OPEN / CLOSEΆνοιγμα / κλείσιμο μέσω επαφών NO χωρίς τάση, χωρίς πολικότητα. Με L7 = ON, η λειτουργία CLOSE μπορεί να αλλάξει σε μερικό άνοιγμα.
STOPΕίσοδος NC, NO ή 8,2 kΩ, ανάλογα με τη συσκευή που έχει αναγνωριστεί. Δεν πρόκειται για καθολικό ζεύγος τροφοδοσίας· η σύνδεση των επαφών περιγράφεται παρακάτω.

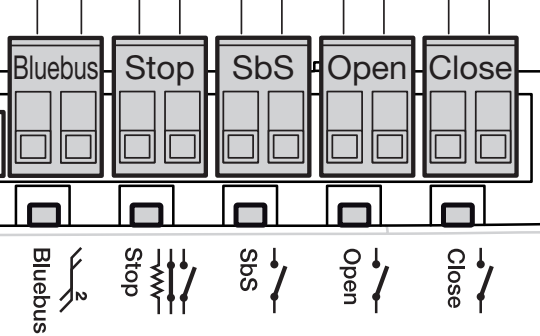

Ακροδέκτες BlueBUS, STOP, SbS, OPEN και CLOSE στη μονάδα ελέγχου HYKE

Η βοηθητική τροφοδοσία και η επαφή εντολής είναι διαφορετικές λειτουργίες. Μην τροφοδοτείτε τα εξαρτήματα μέσω και των δύο επαφών ενός ζεύγους SbS ή STOP και μην βραχυκυκλώνετε το ζεύγος όταν λαμβάνετε τροφοδοσία από αυτό. Στην HKA2R10, η βοηθητική τροφοδοσία παραμένει διαθέσιμη και όταν είναι ενεργοποιημένη η αναμονή Standby.

STOP, ακμή ασφαλείας και ενσωματωμένη αυλόπορτα

Όταν αλλάξει η αναγνωρισμένη κατάσταση, το STOP σταματά αμέσως την κίνηση και εκτελεί σύντομη αναστροφή. Πολλαπλές επαφές NO συνδέονται παράλληλα, ενώ πολλαπλές επαφές NC συνδέονται σε σειρά. Σχεδιάστε τη σύνδεση των αντιστατικών ακμών ασφαλείας σύμφωνα με τη συγκεκριμένη συσκευή· μην τις συνδυάζετε με αυθαίρετη γεφύρωση.

Αν στο φύλλο υπάρχει ενσωματωμένη αυλόπορτα, η επαφή επιτήρησής της πρέπει να αποτρέπει την ηλεκτρική κίνηση όταν είναι ανοιχτή. Μετά από κάθε αλλαγή στη σύνδεση STOP, εκτελέστε εκμάθηση συσκευών και δοκιμές ασφαλείας. Τα φωτοκύτταρα και η ευαίσθητη ακμή προστατεύουν από διαφορετικά επικίνδυνα σημεία· το ένα δεν υποκαθιστά αυτομάτως το άλλο.

Φωτοκύτταρα BlueBUS

Τόσο ο πομπός TX όσο και ο δέκτης RX των φωτοκυττάρων EPMB συνδέστε τα με δύο αγωγούς στο BlueBUS χωρίς πολικότητα. Κάθε ζεύγος πρέπει να έχει την ίδια διευθυνσιοδότηση στον πομπό TX και στον δέκτη RX, διαφορετική από εκείνη των υπόλοιπων ζευγών. Μετά τη σύνδεση ή την αφαίρεση συσκευής, επαναλάβετε την εκμάθηση.

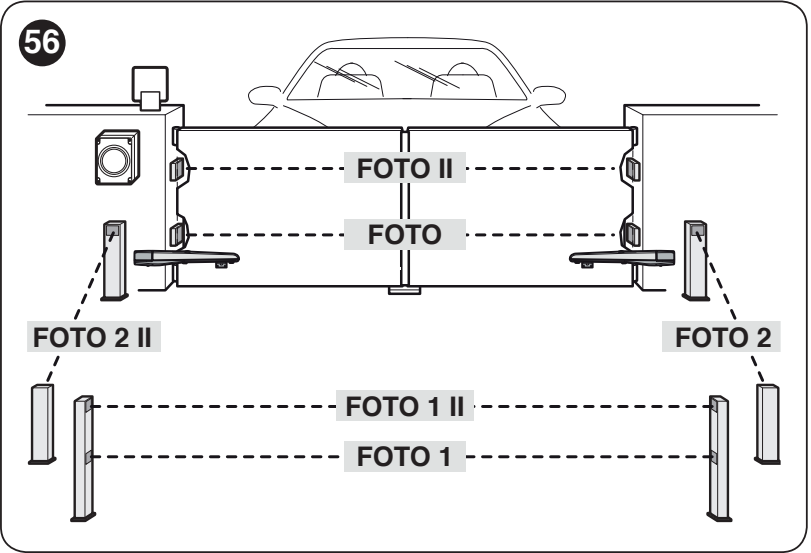

Θέσεις των φωτοκυττάρων ασφαλείας PHOTO, PHOTO1 και PHOTO2 στην ανοιγόμενη πύλη HYKE

ΔιεύθυνσηΤι προστατεύει και πώς αντιδρά
PHOTO / PHOTO IIPHOTO περίπου στα 50 cm, PHOTO II περίπου στα 100 cm· εξωτερικά ζεύγη. Κατά το κλείσιμο, σταματά και αντιστρέφει την κίνηση.
PHOTO1 / PHOTO1 IIPHOTO1 περίπου στα 50 cm, PHOTO1 II περίπου στα 100 cm· εσωτερικά ζεύγη. Κατά το κλείσιμο, σταματά και αντιστρέφει την κίνηση· κατά το άνοιγμα, σταματά και συνεχίζει μόλις απελευθερωθεί η δέσμη.
PHOTO2 / PHOTO2 IIΠροστασία της περιοχής ανοίγματος. Κατά το άνοιγμα, σταματά και αντιστρέφει την κίνηση.
PHOTO3Δεν επιτρέπεται για αυτήν τη σύνδεση HYKE.

Η θέση των γεφυρών πρέπει να αντιστοιχεί στην επιλεγμένη λειτουργία και όχι μόνο στο σημείο όπου είναι φυσικά τοποθετημένο το φωτοκύτταρο. Μπορείτε επίσης να βρείτε την πλήρη διευθυνσιοδότηση και συνδεσμολογία στην κάρτα EPMB.

Πρώτη εκκίνηση και έλεγχος της μονάδας ελέγχου

Όλα τα κουμπιά και οι λυχνίες LED που αναφέρονται παρακάτω βρίσκονται στη μονάδα ελέγχου του HK7024. Το HK7224 δεν διαθέτει δικό του προγραμματισμό. Πριν συνδέσετε την τροφοδοσία, τα καλώδια, τα στοπ, τα καλύμματα και τα προστατευτικά εξαρτήματα πρέπει να έχουν στερεωθεί με ασφάλεια.

  1. Τοποθετήστε τα φύλλα περίπου στη μέση της διαδρομής, ασφαλίστε τους μειωτήρες των μοτέρ και ελευθερώστε την περιοχή κίνησης.
  2. Μετά τη σύνδεση της τροφοδοσίας, η λυχνία LED BlueBUS πρέπει να αναβοσβήνει περίπου μία φορά το δευτερόλεπτο. Οι λυχνίες LED τόσο στον πομπό TX όσο και στον δέκτη RX των φωτοκυττάρων πρέπει να υποδεικνύουν τροφοδοσία, ενώ ο φάρος FLASH πρέπει να είναι σβηστός σε κατάσταση ηρεμίας.
  3. Αν δεν υπάρχει τροφοδοσία ή είναι ασυνήθιστη, απενεργοποιήστε τη μονάδα και ελέγξτε τις συνδέσεις και τις ασφάλειες. Μην προχωρήσετε στην εκμάθηση αν έχει εντοπιστεί πρόβλημα.
  4. Πριν από την εκμάθηση θέσεων, επιλέξτε το σωστό μοτέρ με τον επιλογέα και εκτελέστε εκμάθηση συσκευών.

Επιλογέας τύπου μοτέρ 12 θέσεων

Για τυπικά μοτέρ Στα HK7024 + HK7224, ρυθμίστε το DIP 10 = ON και όλες τις υπόλοιπες θέσεις 1–9, 11 και 12 = OFF. Στο Oview, η αντίστοιχη ένδειξη είναι HYKE. Ρυθμίζετε τον επιλογέα χωρίς τροφοδοσία και πάντα πριν από την εκμάθηση θέσεων. Η ρύθμιση για το HYKE HS δεν εφαρμόζεται εδώ.

Επιλογέας HKA2 – το τυπικό HYKE βρίσκεται στην επάνω σειρά του HK7024

Εκμάθηση συσκευών BlueBUS και STOP

  1. Πατήστε ταυτόχρονα και κρατήστε πατημένα τα Open ▲ + Stop/Set.
  2. Όταν οι L1 και L2 αρχίσουν να αναβοσβήνουν γρήγορα, έπειτα από περίπου 3 δευτερόλεπτα, αφήστε και τα δύο κουμπιά.
  3. Περιμένετε να ολοκληρωθεί η αναγνώριση. Η λυχνία STOP πρέπει να είναι αναμμένη και οι L1/L2 σβηστές. Οι L3/L4 μπορεί να αρχίσουν να αναβοσβήνουν, ζητώντας εκμάθηση θέσεων.
  4. Η εκμάθηση είναι απαραίτητη ακόμη και χωρίς συνδεδεμένα φωτοκύτταρα, καθώς και κάθε φορά που προστίθεται ή αφαιρείται συσκευή. Έπειτα, επαναλάβετε τις δοκιμές ασφαλείας.

Εκμάθηση θέσεων των φύλλων

Πρέπει πρώτα να έχουν αναγνωριστεί οι συσκευές και να έχει ρυθμιστεί σωστά ο επιλογέας μοτέρ. Τα μηχανικά στοπ πρέπει να είναι σταθερά και η δύναμη κατάλληλη για την πύλη. Κατά την εκμάθηση, παρακολουθείτε και τα δύο μοτέρ και ολόκληρη την περιοχή κίνησης.

Αυτόματη εκμάθηση

  1. Πατήστε ταυτόχρονα και κρατήστε πατημένα τα Stop/Set + Close ▼.
  2. Όταν οι L3 και L4 αρχίσουν να αναβοσβήνουν γρήγορα, έπειτα από περίπου 5 δευτερόλεπτα, αφήστε τα κουμπιά.
  3. Η μονάδα εκτελεί αργό κλείσιμο του M1 έως το στοπ, αργό κλείσιμο του M2 έως το στοπ, αργό άνοιγμα των M2 και M1 έως τα στοπ και, τέλος, γρήγορο κλείσιμο και των δύο φύλλων. Στην περίπτωση ενός μοτέρ, γίνεται εκμάθηση μόνο του αντίστοιχου φύλλου M2.
  4. Η επιτυχής ολοκλήρωση επιβεβαιώνεται όταν σβήσουν οι L3 και L4. Στη συνέχεια, ελέγξτε μερικούς κανονικούς κύκλους ανοίγματος και κλεισίματος.
  5. Αν η κατεύθυνση ή η σειρά είναι λανθασμένη, διακόψτε την κίνηση με το κουμπί Open ή Close. Πριν από την επισκευή, αποσυνδέστε την τροφοδοσία δικτύου και την μπαταρία. Αν αντιμεταθέσετε τα M1/M2, αντιμεταθέστε και τους κωδικοποιητές τους· αν η κατεύθυνση είναι λανθασμένη, αντιμεταθέστε τους δύο ακραίους αγωγούς λειτουργίας του συγκεκριμένου μοτέρ.
  6. Αν ενεργοποιηθεί φωτοκύτταρο ή STOP, η εκμάθηση διακόπτεται και η L1 αρχίζει να αναβοσβήνει. Αφού διορθώσετε την αιτία, επαναλάβετε τη διαδικασία από την αρχή.

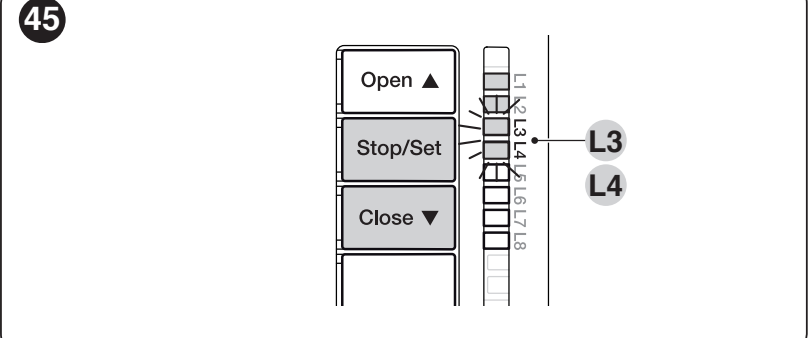

Κουμπιά Open, Stop/Set και Close στη μονάδα HYKE

Χειροκίνητη εκμάθηση και σημασία των θέσεων

Η χειροκίνητη εκμάθηση επιτρέπει τον ανεξάρτητο καθορισμό των θέσεων. Με σύντομο πάτημα των Open/Close γίνεται εναλλαγή των LED· με παρατεταμένο πάτημα κινείται το μοτέρ. Η θέση 0 είναι το στοπ κλεισίματος, η θέση 1 το στοπ ανοίγματος και η A η επιθυμητή θέση διακοπής του ανοίγματος μεταξύ τους.

LED – θέσηΤι αποθηκεύεται
L1 – 0/M1Πλήρες κλείσιμο του φύλλου M1 στο μηχανικό στοπ.
L2 – 0/M2Πλήρες κλείσιμο του φύλλου M2 στο μηχανικό στοπ.
L3 – SA/M2Καθυστέρηση κατά το άνοιγμα: αφού ξεπεραστεί αυτή η θέση, το M2 μπορεί να αρχίσει να ανοίγει το M1.
L4 – A/M1Επιθυμητή θέση διακοπής του ανοίγματος του M1.
L5 – A/M2Επιθυμητή θέση διακοπής του ανοίγματος του M2.
L6 – SC/M1Καθυστέρηση κατά το κλείσιμο: αφού ξεπεραστεί αυτή η θέση, το M1 μπορεί να αρχίσει να κλείνει το M2.
L7 – 1/M1Πλήρες άνοιγμα του M1 στο μηχανικό στοπ.
L8 – 1/M2Πλήρες άνοιγμα του M2 στο μηχανικό στοπ.

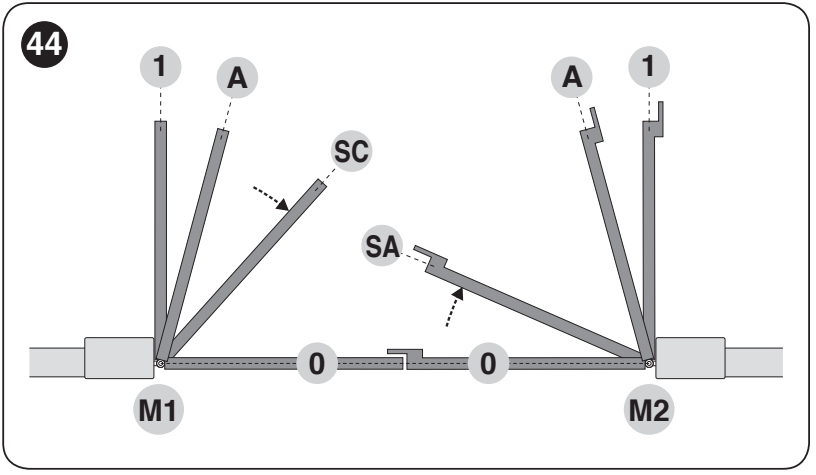

Θέσεις 0, 1, A και καθυστερήσεις SA/SC σε δίφυλλη HYKE

  1. Πατήστε Stop/Set + Close και αφήστε τα αμέσως μόλις αναβοσβήσει το L1, περίπου μετά από 3 δευτερόλεπτα. Για χειροκίνητη εκμάθηση, μην περιμένετε τα L3/L4, τα οποία εκκινούν την αυτόματη εκμάθηση.
  2. Μετακινήστε τον επιλεγμένο κινητήρα στην επιθυμητή θέση κρατώντας πατημένο το Open ή το Close. Αφήστε το κουμπί όταν θέλετε να σταματήσει η κίνηση.
  3. Για αποθήκευση, κρατήστε πατημένο το Stop/Set για τουλάχιστον 3 δευτερόλεπτα. Όσο το κρατάτε πατημένο, η αντίστοιχη λυχνία LED ανάβει σταθερά μετά από περίπου 2 δευτερόλεπτα. Αφήστε το κουμπί μόνο αφού περάσουν τουλάχιστον 3 δευτερόλεπτα· τότε θα αρχίσει να αναβοσβήνει η επόμενη λυχνία LED.
  4. Συνεχίστε έως το L8. Μεταξύ των πατημάτων, τηρείτε διάστημα μικρότερο από 10 δευτερόλεπτα· μεγαλύτερο διάστημα τερματίζει τη διαδικασία και διατηρεί τις αλλαγές που έχουν αποθηκευτεί μέχρι τότε.

Με έναν κινητήρα M2: επιβεβαιώστε τις θέσεις L1 και L7 που δεν χρησιμοποιούνται, κρατώντας πατημένο το Stop/Set για τουλάχιστον 3 δευτερόλεπτα. Παραλείψτε τα L3, L4 και L6 πατώντας στιγμιαία το Open/Close. Αποθηκεύστε τις θέσεις L2, L5 και L8 για το πραγματικό φύλλο M2.

Μικτή εκμάθηση

Εκτελέστε πρώτα την αυτόματη εκμάθηση. Στη συνέχεια, εισέλθετε στη χειροκίνητη λειτουργία πατώντας Stop/Set + Close και αφήστε τα όταν αναβοσβήσει το L1. Επιλέξτε τη θέση με στιγμιαίο πάτημα του Open/Close, ρυθμίστε τη μετακινώντας το φύλλο και αποθηκεύστε τη όπως στη χειροκίνητη εκμάθηση. Με αυτόν τον τρόπο ρυθμίζονται τα A, SA και SC· αφήστε τις ακραίες θέσεις 0 και 1 όπως έχουν εκμαθεί από τα στοπ. Για να τερματίσετε τη διαδικασία, επιλέξτε τη λυχνία LED που αναβοσβήνει μετά το L8.

Έλεγχοι πριν από την παράδοση

  • Αφού αποσυνδέσετε όλες τις πηγές τροφοδοσίας, απασφαλίστε τον κινητήρα και ελέγξτε τη χειροκίνητη κίνηση σε όλη τη διαδρομή. Κατά τη δοκιμή, ο κατασκευαστής ορίζει μέγιστη δύναμη 390 N για τη χειροκίνητη κίνηση· η τιμή αυτή δεν υποκαθιστά την επιλογή του μηχανισμού κίνησης ούτε τη μέτρηση της δύναμης πρόσκρουσης.
  • Αφού ασφαλίσετε την πύλη και αποκαταστήσετε την τροφοδοσία, ελέγξτε το άνοιγμα, το κλείσιμο, τη διακοπή, την επιβράδυνση και τη σωστή επικάλυψη των φύλλων.
  • Ελέγξτε ξεχωριστά κάθε φωτοκύτταρο, ευαίσθητη ακμή και επαφή ελέγχου της μικρής θύρας. Εξαλείψτε όλους τους κινδύνους παγίδευσης και διάτμησης στην περιοχή των βραχιόνων.
  • Ο τεχνικός πρέπει να ελέγξει τις δυνάμεις και να παραδώσει τις οδηγίες χρήσης, τη διαδικασία απασφάλισης και το πρόγραμμα συντήρησης. Χρησιμοποιήστε την πύλη μόνο αφού ολοκληρωθούν επιτυχώς οι έλεγχοι.

Ρυθμίσεις της μονάδας HKA2R10

Open ▲ επιλέγει ή ανοίγει, Stop/Set σταματά και επιβεβαιώνει, Close ▼ επιλέγει ή κλείνει. Το τέταρτο κουμπί δεν χρησιμοποιείται. Κρατώντας πατημένο το Stop/Set για περισσότερο από 5 δευτερόλεπτα, ανοίγει ο προγραμματισμός όταν αναβοσβήσει το L1.

Επίπεδο I – ενεργοποίηση και απενεργοποίηση λειτουργιών

  1. Κρατήστε πατημένο το Stop/Set μέχρι να αρχίσει να αναβοσβήνει το L1 και αφήστε το.
  2. Με τα Open/Close επιλέξτε τη λυχνία LED της αντίστοιχης λειτουργίας. Με στιγμιαίο πάτημα του Stop/Set αλλάξτε την κατάσταση: σύντομο αναβόσβημα = OFF, παρατεταμένο αναβόσβημα = ON.
  3. Για την επόμενη λειτουργία, επαναλάβετε την επιλογή και την αλλαγή. Για αποθήκευση και έξοδο, μην πατήσετε κανένα κουμπί για 10 δευτερόλεπτα.

LED – λειτουργία και σημασίαΚατάσταση
L1 – Αυτόματο κλείσιμο
ON: μετά το άνοιγμα, η πύλη κλείνει μόλις παρέλθει ο καθορισμένος χρόνος παύσης. OFF: ημιαυτόματη λειτουργία. Ο εργοστασιακά ρυθμισμένος χρόνος παύσης είναι 30 s.
ON / OFF
Εργοστασιακή ρύθμιση: OFF
L2 – Κλείσιμο μετά τη φωτοκυψέλη
ON: αν ενεργοποιηθεί η φωτοκυψέλη ενώ είναι ενεργό το αυτόματο κλείσιμο, ο χρόνος παύσης μειώνεται στα 5 s. Αν το αυτόματο κλείσιμο είναι απενεργοποιημένο, η ενεργοποίηση της φωτοκυψέλης ξεκινά το κλείσιμο μετά τον καθορισμένο χρόνο παύσης.
ON / OFF
Εργοστασιακή ρύθμιση: OFF
L3 – Πάντα κλείσιμο
ON: αν αποκατασταθεί η ηλεκτρική τροφοδοσία ενώ η πύλη είναι ανοιχτή, η μονάδα ξεκινά το κλείσιμο μετά από 10 s, με προειδοποιητικό αναβόσβημα 5 s. OFF: μετά την αποκατάσταση της τροφοδοσίας, η πύλη δεν κινείται αυτόματα.
ON / OFF
Εργοστασιακή ρύθμιση: OFF
L4 – Αναμονή όλων
ON: περίπου 1 λεπτό μετά την κίνηση, απενεργοποιεί το BlueBUS και τις περισσότερες λυχνίες LED· μια εντολή επαναφέρει τη λειτουργία με σύντομη καθυστέρηση. OFF: αυτή η λειτουργία εξοικονόμησης ενέργειας είναι απενεργοποιημένη. Η βοηθητική τροφοδοσία SbS/STOP στο R10 παραμένει διαθέσιμη.
ON / OFF
Εργοστασιακή ρύθμιση: OFF
L5 – ELS ως φωτισμός
ON: η έξοδος ELS λειτουργεί ως φωτισμός στα 24 V DC (−30/+50 %), με μέγιστη ισχύ 4 W. OFF: η έξοδος ELS ελέγχει ηλεκτρική κλειδαριά στα 12 V AC, με μέγιστη ισχύ 15 VA. Προσαρμόστε τον εξοπλισμό και τη συνδεσμολογία στην επιλεγμένη λειτουργία.
ON / OFF
Εργοστασιακή ρύθμιση: OFF
L6 – Προειδοποιητικό αναβόσβημα
ON: ο φάρος αναβοσβήνει 3 s πριν από την κίνηση. OFF: αρχίζει να αναβοσβήνει ταυτόχρονα με την κίνηση.
ON / OFF
Εργοστασιακή ρύθμιση: OFF
L7 – CLOSE ως μερικό άνοιγμα
ON: η είσοδος CLOSE δίνει εντολή μερικού ανοίγματος 1. OFF: δίνει εντολή κλεισίματος.
ON / OFF
Εργοστασιακή ρύθμιση: OFF
L8 – OGI ως ενδεικτική λυχνία συντήρησης
ON: το OGI υποδεικνύει ότι απαιτείται συντήρηση. OFF: το OGI υποδεικνύει ότι η πύλη είναι ανοιχτή. Το όριο ρυθμίζεται από το επίπεδο II/L7.
ON / OFF
Εργοστασιακή ρύθμιση: OFF

Επίπεδο II – ρυθμιζόμενες παράμετροι

  1. Κρατήστε πατημένο το Stop/Set μέχρι να αρχίσει να αναβοσβήνει το L1 και αφήστε το.
  2. Με τα Open/Close επιλέξτε την ενδεικτική λυχνία LED εισόδου της επιθυμητής παραμέτρου.
  3. Κρατήστε πατημένο το Stop/Set. Μετά από περίπου 3 s, ανάβει η λυχνία LED τιμής της τρέχουσας ρύθμισης. Κρατώντας ακόμη πατημένο το Stop/Set, μετακινήστε την με το Open ή το Close.
  4. Αφήστε το Stop/Set. Για αποθήκευση και έξοδο, μην πατήσετε κανένα κουμπί για 10 δευτερόλεπτα.

Η έντονα γραμμένη τιμή είναι η εργοστασιακή ρύθμιση του HKA2R10. Η λυχνία LED εισόδου υποδεικνύει την παράμετρο· η λυχνία LED τιμής υποδεικνύει την τιμή της. Ο ίδιος αριθμός LED και στις δύο στήλες δεν σημαίνει απαραίτητα το ίδιο πράγμα.

Λυχνία LED εισόδου – όνομα και περιγραφήΛυχνία LED ρύθμισης – τιμή
L1 – Χρόνος παύσης
Χρόνος πριν από το αυτόματο κλείσιμο· ισχύει μόνο όταν είναι ενεργοποιημένο το κλείσιμο.
L1 – 5 s
L2 – 15 s
L3 – 30 s
L4 – 45 s
L5 – 60 s
L6 – 80 s
L7 – 120 s
L8 – 180 s
L2 – Βηματική λειτουργία
Ακολουθία SbS και σχετικών εντολών· τα L4, L5, L7 και L8 αλλάζουν επίσης τη συμπεριφορά των OPEN/CLOSE.
L1 – Άνοιγμα – stop – κλείσιμο – stop
L2 – Άνοιγμα – stop – κλείσιμο – άνοιγμα
L3 – Άνοιγμα – κλείσιμο – άνοιγμα – κλείσιμο
L4 – Οικιακή λειτουργία: κατά το άνοιγμα, οι εντολές SbS/OPEN δεν έχουν αποτέλεσμα, ενώ η CLOSE αντιστρέφει την κίνηση προς κλείσιμο· κατά το κλείσιμο, οι SbS/OPEN αντιστρέφουν την κίνηση προς άνοιγμα, ενώ η CLOSE δεν έχει αποτέλεσμα.
L5 – Οικιακή λειτουργία 2: αντιδράσεις όπως στην L4· εντολή που διατηρείται για πάνω από 2 s προκαλεί STOP.
L6 – Βηματική λειτουργία 2: εντολή διάρκειας μικρότερης των 2 s προκαλεί μερικό άνοιγμα.
L7 – Διατήρηση εντολής: η κίνηση γίνεται μόνο όσο διαρκεί η εντολή· μόλις την αφήσετε, η κίνηση σταματά.
L8 – Ημιαυτόματο άνοιγμα, κλείσιμο μόνο όσο διατηρείται η εντολή.
L3 – Ταχύτητα κινητήρων
Ταχύτητα κανονικής κίνησης· μετά την αλλαγή, ελέγξτε την ασφάλεια, τις δυνάμεις και την επιβράδυνση.
L1 – Πολύ αργή
L2 – Αργή
L3 – Μεσαία
L4 – Γρήγορη
L5 – Πολύ γρήγορη
L6 – Μέγιστη
L7 – Γρήγορο άνοιγμα, αργό κλείσιμο
L8 – Άνοιγμα με τη μέγιστη ταχύτητα, κλείσιμο με μεσαία ταχύτητα
L4 – Αποφόρτιση μετά το κλείσιμο
Μια σύντομη αντίστροφη κίνηση απελευθερώνει την υπολειπόμενη πίεση, διατηρεί το σωστό κλείσιμο και διευκολύνει την απασφάλιση με το χέρι.
L1 – Χωρίς αποφόρτιση
L2 – Επίπεδο 1 – ελάχιστο, περίπου 100 ms
L3 – Επίπεδο 2
L4 – Επίπεδο 3
L5 – Επίπεδο 4
L6 – Επίπεδο 5
L7 – Επίπεδο 6
L8 – Επίπεδο 7 – μέγιστο, περίπου 800 ms
L5 – Ισχύς κινητήρων
Ισχύς και των δύο κινητήρων. Η υψηλότερη τιμή δεν υποκαθιστά την επισκευή της τριβής· μετά την αλλαγή απαιτούνται δοκιμές των δυνάμεων πρόσκρουσης.
L1 – Επίπεδο 1 – ελάχιστο
L2 – Επίπεδο 2
L3 – Επίπεδο 3
L4 – Επίπεδο 4
L5 – Επίπεδο 5
L6 – Επίπεδο 6
L7 – Επίπεδο 7
L8 – Επίπεδο 8 – μέγιστο
L6 – Άνοιγμα για πεζούς και μερικό άνοιγμα
Κατά το άνοιγμα για πεζούς κινείται το M2. Όταν υπάρχουν δύο φύλλα, τα κλάσματα αναφέρονται στη μικρότερη από τις αποθηκευμένες γωνίες τους.
L1 – Άνοιγμα για πεζούς 1 – M2 στο 1/4
L2 – Άνοιγμα για πεζούς 2 – M2 στο 1/2
L3 – Άνοιγμα για πεζούς 3 – M2 στα 3/4
L4 – Άνοιγμα για πεζούς 4 – πλήρες άνοιγμα του M2
L5 – Μερικό άνοιγμα 1 – και τα δύο φύλλα στο 1/4 της μικρότερης γωνίας
L6 – Μερικό άνοιγμα 2 – και τα δύο φύλλα στο 1/2 της μικρότερης γωνίας
L7 – Μερικό άνοιγμα 3 – και τα δύο φύλλα στα 3/4 της μικρότερης γωνίας
L8 – Μερικό άνοιγμα 4 – και τα δύο φύλλα στη μικρότερη αποθηκευμένη γωνία
L7 – Ειδοποίηση συντήρησης
Αριθμός κύκλων λειτουργίας μέχρι την ειδοποίηση. Δεν υποκαθιστά τα τακτικά διαστήματα συντήρησης.
L1 – 500
L2 – 1 000
L3 – 1 500
L4 – 2 500
L5 – 5 000
L6 – 10 000
L7 – 15 000
L8 – 20 000
L8 – Ιστορικό βλαβών
Εμφανίζει το αποτέλεσμα των οκτώ τελευταίων κύκλων λειτουργίας. Μετά την επιλογή, μετρήστε τις αναλαμπές του BlueBUS και συμβουλευτείτε τον διαγνωστικό πίνακα.
L1 – 1ος κύκλος λειτουργίας – πιο πρόσφατος
L2 – 2ος κύκλος λειτουργίας
L3 – 3ος κύκλος λειτουργίας
L4 – 4ος κύκλος λειτουργίας
L5 – 5ος κύκλος λειτουργίας
L6 – 6ος κύκλος λειτουργίας
L7 – 7ος κύκλος λειτουργίας
L8 – 8ος κύκλος λειτουργίας – παλαιότερος

Μετά την αλλαγή της ισχύος, της ταχύτητας ή των θέσεων, ελέγξτε όλη τη διαδρομή, τα φωτοκύτταρα, το STOP και τις δυνάμεις πρόσκρουσης. Το αυτόματο κλείσιμο πρέπει να είναι κατάλληλο για την προστασία και τη χρήση της συγκεκριμένης πύλης.

Ραδιοφωνικός δέκτης και τηλεχειριστήρια

Ο ραδιοφωνικός δέκτης τοποθετείται στην υποδοχή SM της μονάδας ελέγχου HK7024. Αποσυνδέστε όλες τις πηγές τροφοδοσίας πριν από την τοποθέτηση ή την αφαίρεσή του. Το HK7224 δεν χρειάζεται ξεχωριστό ραδιοφωνικό δέκτη.

Τοποθέτηση του ραδιοφωνικού δέκτη στην υποδοχή SM της μονάδας HYKE

Τα τρέχοντα σετ χρησιμοποιούν NICE OXIBD και ON2E. Το OXIBD υποστηρίζει επίσης συμβατά αμφίδρομα τηλεχειριστήρια· MYGO4 είναι ένα συνηθισμένο τηλεχειριστήριο με κυλιόμενο κωδικό. Για παλαιότερο δέκτη, επιλέξτε πομπό ανάλογα με τη δική του κωδικοποίηση.

Έξοδος δέκτηΕντολή στη HYKE
1SbS – βηματική λειτουργία σύμφωνα με την παράμετρο II/L2.
2Μερικό άνοιγμα 1 σύμφωνα με την παράμετρο II/L6· εργοστασιακά, πλήρες άνοιγμα του M2.
3OPEN – άνοιγμα.
4CLOSE – κλείσιμο.

Στη λειτουργία I αποθηκεύεται ολόκληρο το τηλεχειριστήριο, ενώ στη λειτουργία II αντιστοιχίζεται το κάθε κουμπί ξεχωριστά στην επιλεγμένη εντολή. Η αποθήκευση και η διαγραφή γίνονται με το κουμπί του δέκτη, όχι με επαναφορά της πλακέτας. Για τα ακριβή πατήματα, τους χρονισμούς και τις επιβεβαιώσεις, ανατρέξτε στις οδηγίες σύζευξης τηλεχειριστηρίων NICE και στην κάρτα OXIBD. Στην εκτεταμένη λειτουργία μπορεί να υπάρχουν περισσότερες εντολές· επιλέξτε τον αριθμό εντολής ανάλογα με τον δέκτη.

Εφεδρική μπαταρία και γενιά μονάδας

Η εφεδρική μπαταρία τοποθετείται στον ειδικό χώρο του HK7024. Μία συμβατή μπαταρία τροφοδοτεί το σύστημα μέσω της μονάδας ελέγχου του· δεν συνδέεται ξεχωριστά στους ακροδέκτες του κινητήρα HK7224.

ΤοποθέτησηΣωστή επιλογή
HKA2R10Η παλαιότερη έκδοση χρησιμοποιεί PS124. Η τρέχουσα έκδοση PSS124 συνδέεται με καλώδιο που προορίζεται για την παλαιότερη συμβατή μονάδα· η συσκευασία του PSS124 περιλαμβάνει καλώδια για R10 και R30.
Νεότερη μονάδαPSS124 με τον κατάλληλο σύνδεσμο. Η παλαιότερη PS124 απαιτεί προσαρμογέα CABLA11 και απενεργοποιημένη λειτουργία Standby· επιλέξτε τη σύνδεση σύμφωνα με τη σήμανση της πραγματικής πλακέτας.

  1. Αποσυνδέστε την παροχή ρεύματος και τυχόν υπάρχουσα μπαταρία. Αφαιρέστε το κάλυμμα και ανασηκώστε τη μονάδα ελέγχου.
  2. Τοποθετήστε την μπαταρία στον προβλεπόμενο χώρο και χρησιμοποιήστε το κατάλληλο καλώδιο για τη συγκεκριμένη γενιά. Μην συγχέετε τον σύνδεσμο με την έξοδο του μοτέρ.
  3. Συνδέστε ηλεκτρικά την μπαταρία μόνο αφού ολοκληρωθούν η εγκατάσταση και ο προγραμματισμός. Ελέγξτε τη λειτουργία με την παροχή ρεύματος απενεργοποιημένη και, στη συνέχεια, αποκαταστήστε την τροφοδοσία για φόρτιση.

Χώρος εφεδρικής μπαταρίας κάτω από τη μονάδα ελέγχου HYKE

Ο αριθμός των κινήσεων σε περίπτωση διακοπής ρεύματος εξαρτάται από την κατάσταση της μπαταρίας, τη θερμοκρασία και το φορτίο. Η μπαταρία δεν υποκαθιστά τη διαθέσιμη χειροκίνητη απασφάλιση. Η ηλιακή τροφοδοσία Solemyo συνδέεται μέσω της προβλεπόμενης εισόδου τροφοδοσίας της συμβατής μονάδας· δεν επιτρέπεται η ταυτόχρονη σύνδεση του δικτύου και της ηλιακής πηγής.

Διαγνωστικός έλεγχος και αντιμετώπιση προβλημάτων

Κατά την κίνηση, ο φάρος αναβοσβήνει τακτικά. Σε περίπτωση βλάβης, εκπέμπει μια σύντομη σειρά αναλαμπών, παύση περίπου 1 s και επαναλαμβάνει την ίδια σειρά. Μετρήστε τις σύντομες αναλαμπές πριν από την επαναφορά ή την αλλαγή των ρυθμίσεων.

Αριθμός αναλαμπώνΑιτία και επόμενο βήμα
1BlueBUS – συσκευή που λείπει ή έχει αλλάξει. Ελέγξτε την καλωδίωση και τη διευθυνσιοδότηση· μετά την τροποποίηση, εκτελέστε εκμάθηση συσκευών.
2Το φωτοκύτταρο εμποδίζει την κίνηση. Αφαιρέστε το εμπόδιο, καθαρίστε τα καλύμματα και ελέγξτε τη ρύθμιση TX/RX. Φωτοκύτταρα.
3Αντίσταση στην κίνηση ή ενεργοποίηση του περιορισμού δύναμης. Ελέγξτε το φύλλο, τους μεντεσέδες και τον βραχίονα· μην αυξάνετε τη δύναμη χωρίς να εξαλείψετε την αιτία και να πραγματοποιήσετε νέες δοκιμές.
4Ενεργοποίηση του STOP. Ελέγξτε την ακμή ασφαλείας, την επαφή της μικρής πόρτας και την κατάσταση εκμάθησης της εισόδου. Καλωδίωση STOP.
5Εσωτερικές παράμετροι της μονάδας. Περιμένετε τουλάχιστον 30 s, δοκιμάστε μια εντολή και, αν χρειάζεται, επαναφέρετε την τροφοδοσία. Αν το πρόβλημα επαναληφθεί, απαιτείται τεχνική υποστήριξη.
6Έχει ξεπεραστεί ο αριθμός διαδοχικών κινήσεων ή το όριο κινήσεων ανά ώρα. Αφήστε τον μηχανισμό κίνησης να κρυώσει για λίγα λεπτά και περιορίστε τη χρήση.
7Ηλεκτρική βλάβη. Περιμένετε τουλάχιστον 30 s και, αν χρειάζεται, επαναφέρετε την τροφοδοσία· επαναλαμβανόμενη βλάβη πρέπει να αντιμετωπιστεί από τεχνικό.
8Μια μόνιμα ενεργή εντολή εμποδίζει τις επόμενες εντολές. Ελέγξτε το κουμπί, τον διακόπτη και τυχόν χρονοδιακόπτη.
9Το σύστημα έχει μπλοκαριστεί από την ηλεκτρονική εντολή Stop αυτοματισμού. Χρησιμοποιήστε την αντίστοιχη εντολή Απασφάλιση αυτοματισμού· δεν πρόκειται για μηχανικό μοχλό απασφάλισης.
10Ο κωδικοποιητής εντόπισε εμπόδιο ή υπερβολική τριβή. Ελέγξτε τον μηχανισμό, την αντιστοίχιση και την καλωδίωση του κωδικοποιητή. M1/M2 και ENC1/ENC2.

Έλεγχος των LED στην πλακέτα

LEDΚανονική κατάσταση ή επόμενο βήμα
BlueBUSΠερίπου 1 πράσινη αναλαμπή/s = κανονική λειτουργία. Όταν είναι ενεργή η λειτουργία Standby, αναβοσβήνει πιο αργά· μετά από εντολή, επανέρχεται στην κανονική λειτουργία. Δύο γρήγορες αναλαμπές = αλλαγή κατάστασης εισόδου. Αν δεν ανάβει, ελέγξτε την τροφοδοσία και τις ασφάλειες· αν μένει σταθερά αναμμένο ή εμφανίζει κόκκινες σειρές αναλαμπών, ακολουθήστε τις οδηγίες διάγνωσης.
STOPΑναμμένο = η ασφαλής κατάσταση έχει εκμαθηθεί. Σβηστό = ενεργοποίηση ή αλλαγή εισόδου.
SbS / OPEN / CLOSEΣβηστό σε κατάσταση ηρεμίας, αναμμένο κατά τη διάρκεια ενεργής εντολής. Ένα LED που παραμένει αναμμένο μπορεί να υποδεικνύει πατημένη εντολή ή ελαττωματική επαφή.
Τα L1/L2 αναβοσβήνουν αργάΑίτημα για εκμάθηση συσκευών.
Τα L3/L4 αναβοσβήνουν αργάΑίτημα για εκμάθηση θέσεων.

Αν το μοτέρ λειτουργεί αλλά το φύλλο δεν κινείται, ελέγξτε ότι ο μοχλός απασφάλισης έχει ασφαλίσει πλήρως. Αν το HK7224 δεν ανταποκρίνεται ή κινείται λανθασμένα, ελέγξτε την έξοδό του M1/M2 και τον αντίστοιχο κωδικοποιητή στο HK7024. Πριν αντικαταστήσετε μια ασφάλεια, εξαλείψτε πρώτα την αιτία· χρησιμοποιήστε ασφάλεια ίδιου τύπου και ονομαστικής τιμής.

Διαγραφή των ρυθμίσεων της μονάδας ελέγχου

Η επαναφορά διαγράφει τις εξατομικευμένες ρυθμίσεις του HKA2. Δεν πρόκειται για σύζευξη τηλεχειριστηρίων ούτε για διαγραφή της μνήμης ραδιοσυχνοτήτων του αυτόνομου δέκτη.

  1. Στη μονάδα του HK7024, πατήστε παρατεταμένα τα Open ▲ + Close ▼, μέχρι να αρχίσουν να αναβοσβήνουν τα L1 και L2.
  2. Αφήστε και τα δύο κουμπιά.
  3. Μετά την επαναφορά, ελέγξτε ξανά τον επιλογέα, εκτελέστε εκμάθηση των συσκευών και των θέσεων, ρυθμίστε τις λειτουργίες και πραγματοποιήστε δοκιμές ασφαλείας.

Συντήρηση και ασφαλής χρήση

Προγραμματίστε επαγγελματικό έλεγχο το αργότερο μετά από 6 μήνες ή μετά από 20 000 κινήσεις από τον προηγούμενο έλεγχο, ανάλογα με το ποιο θα συμβεί πρώτο. Σε περίπτωση εντατικής ή δυσμενούς λειτουργίας, επιλέξτε μικρότερο διάστημα.

  • Πριν από τη συντήρηση, αποσυνδέστε την παροχή ρεύματος, την μπαταρία και κάθε άλλη πηγή τροφοδοσίας.
  • Ελέγξτε τη στερέωση των στηριγμάτων, των βιδών, των πείρων, των ασφαλιστικών δακτυλίων, των βραχιόνων, των αναστολέων, του καλύμματος και των στυπιοθλιπτών καλωδίων. Αντικαταστήστε τα φθαρμένα ή κατεστραμμένα εξαρτήματα.
  • Ελέγξτε την ομαλή χειροκίνητη κίνηση, την ασφάλιση της απασφάλισης και τη λειτουργία όλων των φωτοκυττάρων, των ακμών ασφαλείας και των επαφών της μικρής πόρτας.
  • Όταν η πύλη κινείται, μην εισέρχεστε στη διαδρομή της και μην αγγίζετε τους βραχίονες. Φυλάσσετε τα τηλεχειριστήρια μακριά από παιδιά.
  • Ο πελάτης μπορεί να διατηρεί καθαρά τα καλύμματα των φωτοκυττάρων και να απομακρύνει ρύπους από τη διαδρομή κίνησης. Σε περίπτωση μηχανικής ή ηλεκτρικής βλάβης, μην χρησιμοποιείτε τον μηχανισμό κίνησης και επικοινωνήστε με την τεχνική υποστήριξη.

Ενδεικτική διάρκεια ζωής

Προσθέστε τους δείκτες μήκους, βάρους και όλων των υπόλοιπων σχετικών παραγόντων. Στη συνέχεια, διαβάστε από το γράφημα τον ενδεικτικό αριθμό κύκλων με τακτική συντήρηση. Ο οριζόντιος άξονας δείχνει το άθροισμα των δεικτών σε %, ο κατακόρυφος τον αριθμό κύκλων. Η εκτίμηση δεν αποτελεί εγγύηση για αριθμό ετών ή κύκλων.

Χαρακτηριστικά ολόκληρου του αυτοματισμούΔείκτηςΓράφημα διάρκειας ζωής
ΠαράγονταςΠλήρης / κοντός βραχίονας

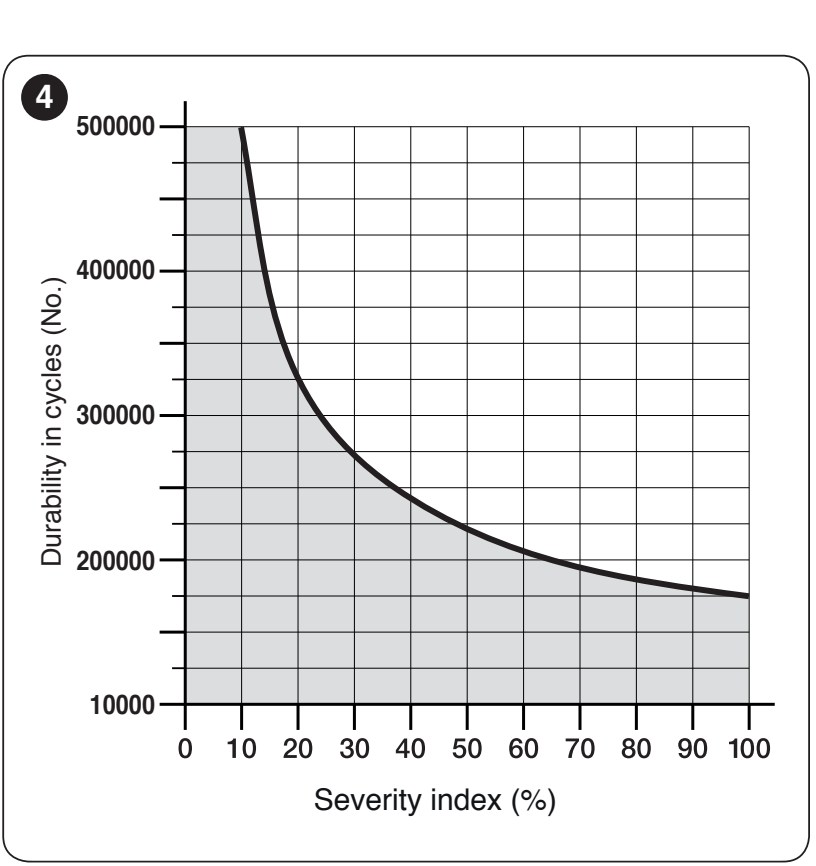

Αρχικό γράφημα ενδεικτικής διάρκειας ζωής HYKE – δείκτης καταπόνησης και αριθμός κύκλων

ΜήκοςΛιγότερο από 1,8 m: 0 / 15 %
1,8–2,5 m: 15 / 20 %
2,5–3,0 m: 20 / 30 %
Πάνω από 3,0 έως 3,5 m: 30 % / μη χρησιμοποιήσιμο
ΒάροςΛιγότερο από 200 kg: 0 / 30 %
200–250 kg: 20 / 40 %
Πάνω από 250 kg: 30 % / μη χρησιμοποιήσιμο
Θερμοκρασία / υγρασίαΠάνω από 40 °C ή κάτω από 0 °C ή υγρασία πάνω από 80 %: 20 / 20 %
Πλήρης πλήρωση15 / 20 %
Ανεμώδης τοποθεσία15 / 20 %

Ελέγξτε πρώτα την καταλληλότητα της πύλης βάσει του διαγράμματος βάρους και μήκους και γεωμετρίας εγκατάστασης. Όταν βρίσκεστε στο όριο μεταξύ δύο εύρων, επιλέξτε τον υψηλότερο από τους διαθέσιμους αριθμητικούς δείκτες. Ο κοντός βραχίονας επιτρέπεται σε μήκος 3,0 m μόνο με βάρος που αντιστοιχεί στην καμπύλη B· μην τον χρησιμοποιείτε για μήκος άνω των 3,0 m. Αξιολογείτε πάντα το σύνολο της εγκατάστασης.

Τεχνικά χαρακτηριστικά και διαστάσεις

ΠαράμετροςNICE HYKE HK7024
Μονάδα ελέγχουΕνσωματωμένη HKA2· ελέγχει ένα ή δύο φύλλα.
ΤροφοδοσίαHK7024: 230 V AC ±10 %, 50/60 Hz· κινητήρας 24 V DC.
Ταχύτητα χωρίς φορτίο1,5 στροφές/λεπτό· ρυθμιζόμενες βαθμίδες ταχύτητας.
ΡοπήΜέγιστη 500 Nm· ονομαστική 120 Nm.
Μέγιστη συχνότητα κύκλων40 κύκλοι/ώρα στην ονομαστική ροπή· 25 κύκλοι/ώρα στη μέγιστη θερμοκρασία λειτουργίας.
Συνεχής λειτουργίαΈως περίπου 7 λεπτά στην ονομαστική ροπή.
Μέγιστη απορροφούμενη ισχύς300 W για τον μηχανισμό κίνησης με μονάδα ελέγχου.
Μέγιστη κατανάλωση ρεύματος1,5 A σε δίκτυο 230 V AC.
Βαθμός προστασίαςIP54 με άθικτο κάλυμμα.
Θερμοκρασία λειτουργίας−20 έως +55 °C· σε χαμηλές θερμοκρασίες μειώνεται η απόδοση του μηχανισμού κίνησης.
Διαστάσεις210 × 290 × 320 mm (πλάτος × βάθος × ύψος).
Βάρος μηχανισμού κίνησης10,5 kg.
Όριο ανά φύλλοΜε πλήρη βραχίονα 3,5 m / 200 kg ή 1,8 m / 330 kg· ενδιάμεσες τιμές και κοντός βραχίονας σύμφωνα με το διάγραμμα.

Πλάτος, βάθος και ύψος του μηχανισμού κίνησης NICE HYKE

Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;

Επιλέξτε τον τρόπο που σας εξυπηρετεί:

  1. παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
  2. παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]

Ρωτήστε μας για το προϊόν NICE Hyke HK7024 - μηχανισμός κίνησης ανοιγόμενης αυλόπορτας με μονάδα ελέγχου, για φύλλο έως 3,5 m/330 kg

Προϊόν: NICE Hyke HK7024 - μηχανισμός κίνησης ανοιγόμενης αυλόπορτας με μονάδα ελέγχου, για φύλλο έως 3,5 m/330 kg
Όνομα:
Ηλεκτρονικό ταχυδρομείο:
Τηλέφωνο:
Κείμενο:
Αυτός ο ιστότοπος προστατεύεται από το reCAPTCHA από το Google.
