KEY RXM23 (900RXM23) - καθολικός εξωτερικός δέκτης δύο καναλιών με κυλιόμενο και σταθερό κωδικό
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
47,83 € με ΦΠΑ
| Βάρος |
|---|
| 0,15 kg |
Περιγραφή του προϊόντος KEY RXM23 (900RXM23) - καθολικός εξωτερικός δέκτης δύο καναλιών με κυλιόμενο και σταθερό κωδικό
Δικάναλος (δηλαδή με δύο κουμπιά) δέκτης συμβατός με τηλεχειριστήρια KEY με κυλιόμενο (ROLLING) αλλά και σταθερό (FIX) κωδικό. Με αυτόν τον δέκτη μπορείτε να ελέγχετε με τηλεχειριστήριο της μάρκας KEY μια αυτοματοποιημένη συσκευή άλλης μάρκας, π.χ. μηχανισμούς κίνησης της NICE στην προσφορά μας. Η χρήση του είναι ιδιαίτερα χρήσιμη αν διαθέτετε ήδη μηχανισμό κίνησης KEY με τηλεχειριστήρια και θέλετε να εγκαταστήσετε μηχανισμό άλλης μάρκας και να τον ελέγχετε με τα τηλεχειριστήρια KEY. Μια δεύτερη δυνατότητα είναι να αγοράσετε έναν εξωτερικό δέκτη NICE, π.χ. NICE SMX2R, ή NICE FLOX2R, αν θέλετε να χρησιμοποιείτε κυρίως τηλεχειριστήρια NICE.
Στη μνήμη του δέκτη μπορείτε να αποθηκεύσετε έως και 200 τηλεχειριστήρια.

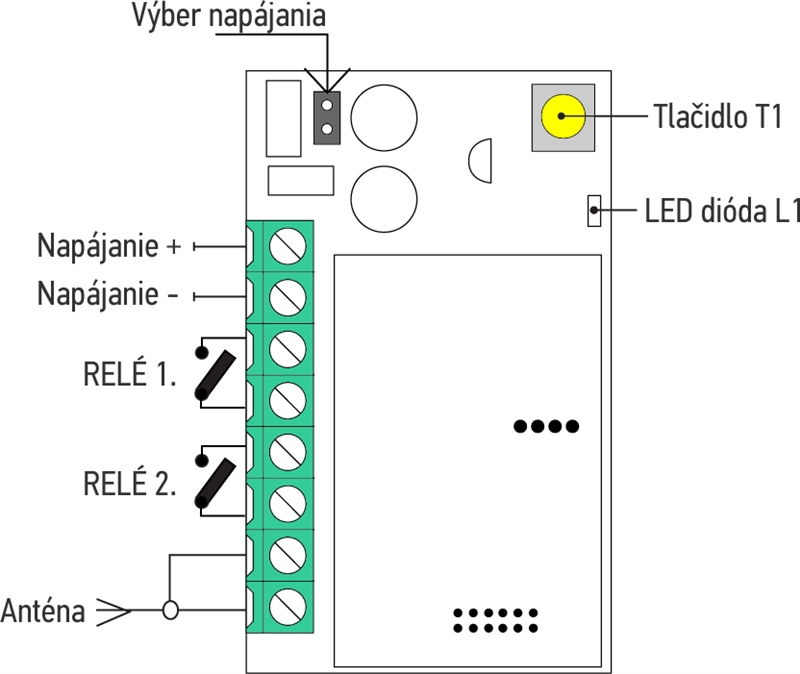

Διάγραμμα δέκτη KEY RXM23 (900RXM23) και ηλεκτρική συνδεσμολογία
Ο δέκτης KEY RXM23 διαθέτει κλέμμα για την τροφοδοσία, εξόδους δύο ρελέ με ξηρές επαφές και είσοδο κεραίας. Επιπλέον, διαθέτει κουμπί T1, λυχνία LED L1 και γέφυρα επιλογής τρόπου τροφοδοσίας.

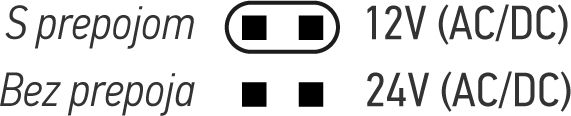

Η συσκευή παρέχεται με κλέμμα, στην οποία συνδέετε την τροφοδοσία από την πηγή ηλεκτρικής ενέργειας (12V ή 24V συνεχούς ή εναλλασσόμενου ρεύματος). Ο τρόπος τροφοδοσίας επιλέγεται με τη γέφυρα, όπως φαίνεται στην παρακάτω εικόνα:
Σύζευξη τηλεχειριστηρίων με τον δέκτη KEY RXM23
Το πρώτο τηλεχειριστήριο που καταχωρίζεται καθορίζει τον τύπο κωδικοποίησης που θα αναγνωρίζει ο δέκτης. Επομένως, δεν είναι συμβατός με τηλεχειριστήρια τόσο σταθερού όσο και κυλιόμενου κωδικού, αλλά με τηλεχειριστήρια είτε σταθερού είτε κυλιόμενου κωδικού. Μετά τη σύνδεση της τροφοδοσίας στον δέκτη, ο δέκτης αναβοσβήνει:
| 1 παρατεταμένο αναβόσβημα | Η μνήμη είναι κενή, δηλαδή μπορείτε να αποθηκεύσετε τηλεχειριστήριο με σταθερό ή κυλιόμενο κωδικό. Αυτό το τηλεχειριστήριο καθορίζει την κωδικοποίηση που θα αναγνωρίζει στη συνέχεια ο δέκτης (μέχρι τη διαγραφή ολόκληρης της μνήμης). |
|---|---|
| 2 γρήγορα αναβοσβήματα | Στον δέκτη μπορείτε να αποθηκεύετε τηλεχειριστήρια μόνο με σταθερό κωδικό. |
| 3 γρήγορα αναβοσβήματα | Στον δέκτη μπορείτε να αποθηκεύετε τηλεχειριστήρια μόνο με κυλιόμενο κωδικό. Π.χ. KEY Sub SUB-44R. |
Καταχώριση τηλεχειριστηρίου στη μνήμη του δέκτη με το κουμπί του δέκτη
Προειδοποίηση: Αφού τεθεί ο δέκτης σε λειτουργία εκμάθησης, μπορούν να αποθηκευτούν οποιαδήποτε τηλεχειριστήρια (πομποί) βρίσκονται εντός εμβέλειας. Για να αποτρέψετε την ανεπιθύμητη καταχώριση ξένου τηλεχειριστηρίου στη μνήμη, αποσυνδέστε προσωρινά την κεραία ώστε να μειωθεί η εμβέλεια του δέκτη.
Η διαδικασία καταχώρισης στη μνήμη είναι η εξής:
- Πατήστε το κουμπί T1 στον δέκτη μία φορά για την αποθήκευση στο ΡΕΛΕ 1 ή δύο φορές για την αποθήκευση στο ΡΕΛΕ 2.
- Η λυχνία LED L1 στον δέκτη θα απαντήσει με ένα αναβόσβημα (για το ΡΕΛΕ 1) ή με δύο αναβοσβήματα (για το ΡΕΛΕ 2).
- Εντός επτά δευτερολέπτων, πατήστε το κουμπί στο τηλεχειριστήριο και κρατήστε το πατημένο για τουλάχιστον δύο δευτερόλεπτα.
- Αν η καταχώριση ολοκληρωθεί με επιτυχία, η λυχνία LED L1 θα αναβοσβήσει παρατεταμένα.
- Αν θέλετε να καταχωρίσετε άλλο τηλεχειριστήριο, συνεχίστε από το βήμα 3. Διαφορετικά, περιμένετε επτά δευτερόλεπτα μέχρι να λήξει ο χρόνος.
Καταχώριση τηλεχειριστηρίου στη μνήμη του δέκτη με ήδη συζευγμένο τηλεχειριστήριο
ΝΕΟ τηλεχειριστήριο μπορεί να καταχωριστεί στη μνήμη του δέκτη χωρίς να χρειαστεί να χειριστείτε τον ίδιο τον δέκτη (εφόσον βρίσκεται εντός εμβέλειας της κεραίας του). Για αυτό, όμως, χρειάζεστε ένα τηλεχειριστήριο που έχει ήδη καταχωριστεί στη μνήμη του δέκτη (δηλαδή ΠΑΛΙΟ τηλεχειριστήριο). Ακολουθήστε την παρακάτω διαδικασία ξεχωριστά για κάθε κουμπί:
- Πατήστε το κουμπί στο ΝΕΟ τηλεχειριστήριο για τουλάχιστον 5 δευτερόλεπτα
- Πατήστε το κουμπί στο ΠΑΛΙΟ τηλεχειριστήριο για τουλάχιστον 3 δευτερόλεπτα (αν το βήμα 1 ήταν επιτυχές, ο δέκτης δεν θα πρέπει να ενεργοποιήσει την πύλη· διαφορετικά, ξεκινήστε ξανά και κρατήστε πατημένο το κουμπί περισσότερο στο βήμα 1)
- Πατήστε το κουμπί στο ΝΕΟ τηλεχειριστήριο για τουλάχιστον 3 δευτερόλεπτα
- Πατήστε το κουμπί στο ΠΑΛΙΟ τηλεχειριστήριο για τουλάχιστον 3 δευτερόλεπτα
- Περιμένετε 7 δευτερόλεπτα και δοκιμάστε το ΝΕΟ τηλεχειριστήριο (ή το αντίστοιχο κουμπί)
Διαγραφή τηλεχειριστηρίου από τη μνήμη του δέκτη
Η διαδικασία διαγραφής τηλεχειριστηρίου από τη μνήμη είναι η εξής:
- Πατήστε το κουμπί στον δέκτη και κρατήστε το πατημένο για τουλάχιστον 3 δευτερόλεπτα ή μέχρι να ανάψει η λυχνία LED L1. Έπειτα αφήστε το.
- Εντός επτά δευτερολέπτων από τη στιγμή που θα ανάψει η λυχνία, πατήστε και κρατήστε πατημένο το κουμπί στο τηλεχειριστήριο, το οποίο θέλετε να διαγράψετε, μέχρι να σβήσει η λυχνία LED L1. Έπειτα αφήστε το.
- Έπειτα από περίπου ένα δευτερόλεπτο, η λυχνία LED στον δέκτη θα αρχίσει να αναβοσβήνει ανά μισό δευτερόλεπτο.
- Πατήστε το κουμπί T1 στον δέκτη.
- Αν η διαγραφή ολοκληρωθεί με επιτυχία, η λυχνία LED L1 θα αναβοσβήσει παρατεταμένα.
- Περιμένετε 7 δευτερόλεπτα
Διαγραφή ολόκληρης της μνήμης του δέκτη
Η διαδικασία διαγραφής ΟΛΟΚΛΗΡΗΣ της μνήμης είναι η εξής:
- Πατήστε το κουμπί T1 στον δέκτη και κρατήστε το πατημένο μέχρι να ανάψει η λυχνία LED L1 (περίπου 3 δευτερόλεπτα). Συνεχίστε να το κρατάτε πατημένο μέχρι να σβήσει η λυχνία LED L1 (περίπου 3 δευτερόλεπτα) και έπειτα αφήστε το.
- Έπειτα από περίπου ένα δευτερόλεπτο, η λυχνία LED θα αρχίσει να αναβοσβήνει μόνη της ανά ένα δευτερόλεπτο.
- Στο τρίτο αναβόσβημα ακριβώς, πατήστε το κουμπί T1 στον δέκτη.
- Αν η διαγραφή ολοκληρωθεί με επιτυχία, η λυχνία LED L1 θα αναβοσβήσει παρατεταμένα.
Τεχνικά χαρακτηριστικά δέκτη KEY RXM23
| Κωδικοποίηση | - FIX - ROLLING |
|---|---|
| Συμβατά τηλεχειριστήρια | - SUB - ORION |
| Τροφοδοσία | - 12V AC/DC - 24V AC/DC |
| Κατανάλωση (ελάχιστη) | 18 mA |
| Κατανάλωση (μέγιστη) | 44 mA |
| Ισχύς | 1W |
| Συχνότητα | 433,92 MHz |
| Κεραία | 50Ω |
| Ευαισθησία | -108 dB |
| Αριθμός ρελέ | 2 ρελέ |
| Επαφή για κανονικά ανοικτό ρελέ | μέγ. 1A και 24Vdc |
| Θερμοκρασία λειτουργίας | -20 έως +55 °C |
| Κλάση προστασίας | IP30 |
| Διαστάσεις | 82×25×42 mm (π×β×υ) |
| Βάρος | 55 g |
