CAME RE432M (001RE432M) - γενικός εξωτερικός δέκτης δύο καναλιών
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
67,73 € με ΦΠΑ
| Βάρος |
|---|
| 0,15 kg |
Περιγραφή του προϊόντος CAME RE432M (001RE432M) - γενικός εξωτερικός δέκτης δύο καναλιών
Δικάναλος δέκτης συμβατός με τηλεχειριστήρια CAME της σειράς TOP, TMA, TWIN (μόνο TW2EE/TW4EE) και ATOMO. Με αυτόν τον δέκτη μπορείτε να ελέγχετε, με τηλεχειριστήριο της CAME, αυτοματισμούς άλλης μάρκας, π.χ. μηχανισμούς κίνησης της NICE στη συλλογή μας. Είναι ιδανικό κυρίως αν έχετε ήδη μηχανισμό κίνησης CAME με τηλεχειριστήρια και θέλετε να εγκαταστήσετε μηχανισμό άλλης μάρκας και να τον χειρίζεστε με τα τηλεχειριστήρια CAME. Μια άλλη επιλογή είναι να αγοράσετε έναν εξωτερικό δέκτη NICE, όπως τον NICE SMX2R, ή τον NICE FLOX2R, αν θέλετε να χρησιμοποιείτε κυρίως τηλεχειριστήρια NICE.
Η συσκευή διαθέτει μνήμη για την αποθήκευση 50 κωδικών.

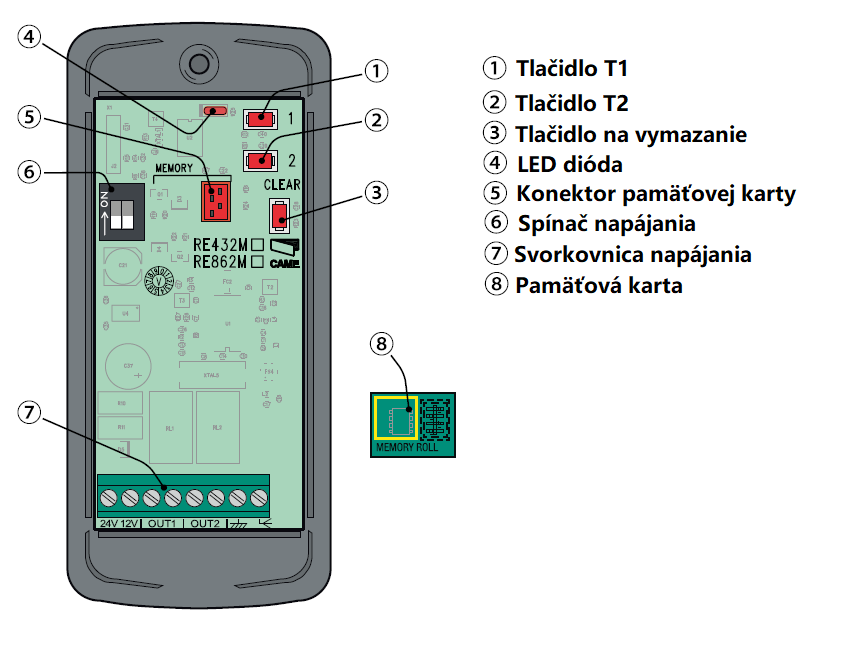

Διάγραμμα δέκτη CAME RE432M (001RE432M)
Ο δέκτης CAME RE432M διαθέτει κλέμμα για την τροφοδοσία, εξόδους δύο ρελέ ξηρής επαφής και είσοδο κεραίας. Επιπλέον, διαθέτει κουμπιά T1 και T2, λυχνία LED L1, διακόπτες για την επιλογή της τροφοδοσίας και της λειτουργίας ΡΕΛΕ 2 και κάρτα μνήμης.
Ηλεκτρική σύνδεση δέκτη CAME RE432M
|
Η συσκευή παρέχεται με κλέμμα, στην οποία συνδέετε την τροφοδοσία από την πηγή ηλεκτρικής ενέργειας (12V, ή 24V συνεχές, ή εναλλασσόμενο ρεύμα). Η επιλογή του τρόπου τροφοδοσίας γίνεται με τον Διακόπτη 1, ο οποίος έχει δύο λειτουργίες: |
|
||||
|
Και τα δύο ρελέ είναι κανονικά NO (ανοιχτά), και κλείνουν το κύκλωμα όταν δοθεί εντολή. Αν χρειάζεστε λειτουργία NC (κανονικά κλειστή), μπορείτε να ρυθμίσετε τον Διακόπτη 2 στην επάνω θέση, ώστε το ΡΕΛΕ 2 να είναι NC (ΡΕΛΕ 1 όμως να παραμείνει NO). |
|

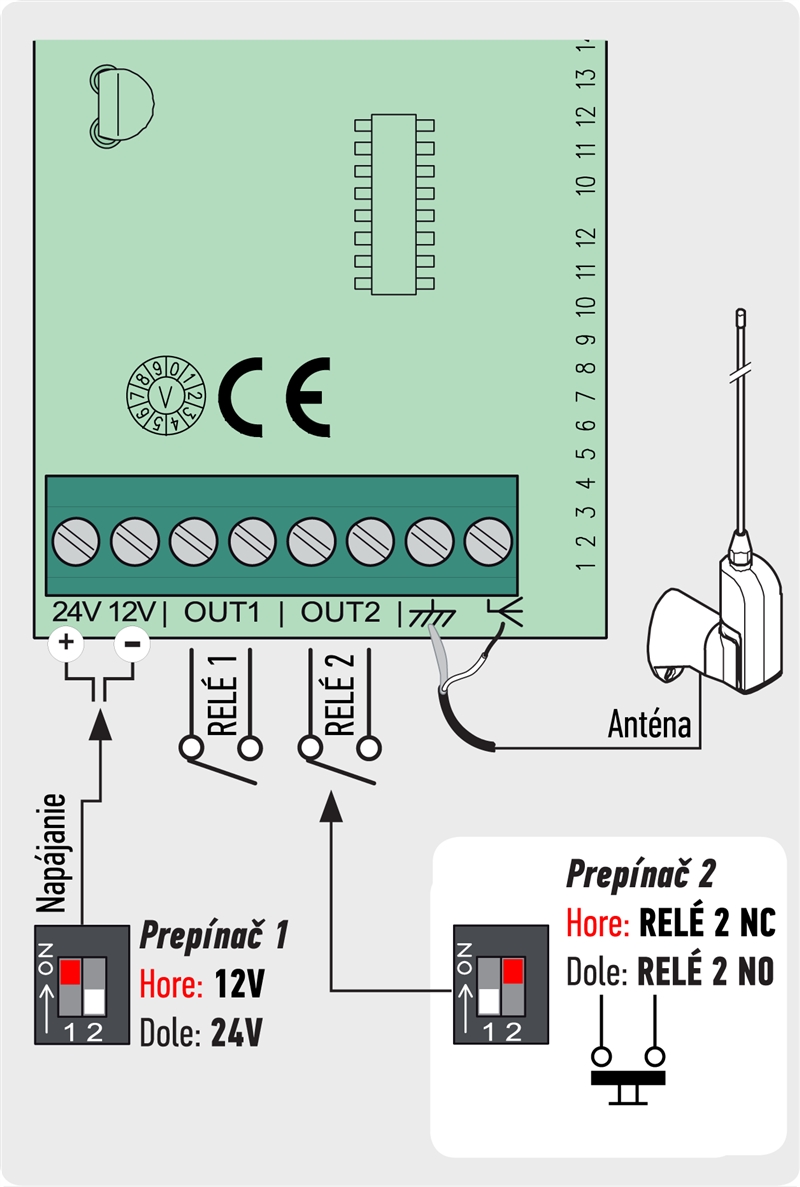

Δείτε το πλήρες διάγραμμα συνδεσμολογίας:

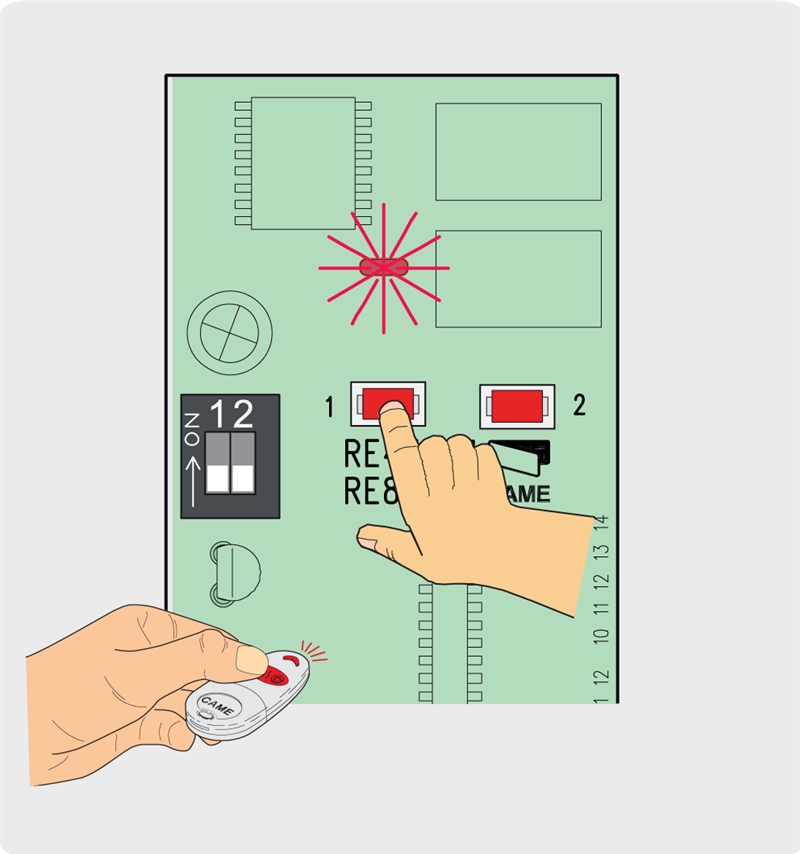

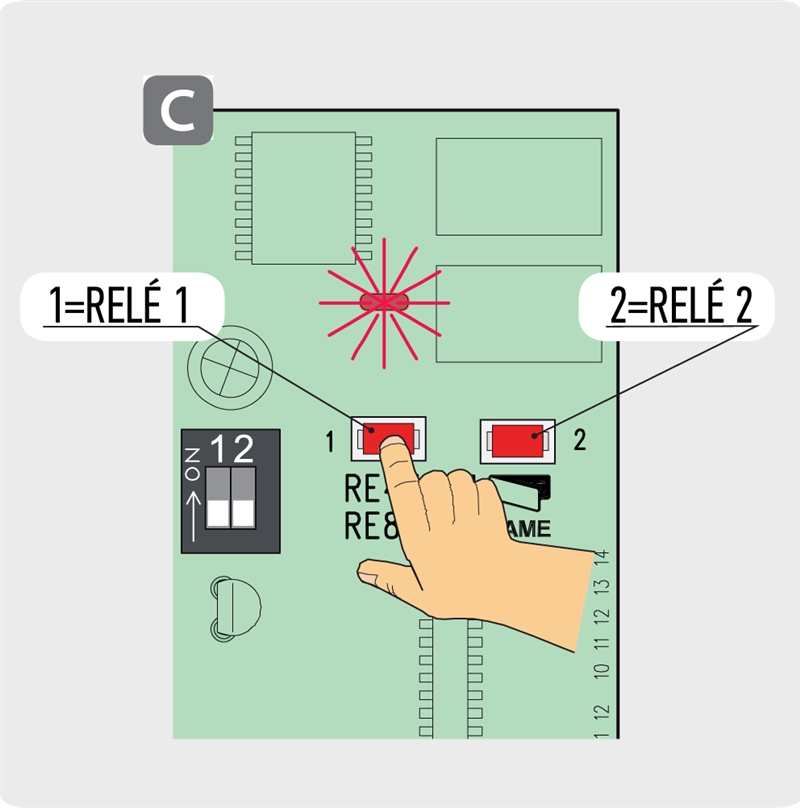

Σύζευξη τηλεχειριστηρίων με τον δέκτη CAME RE432M
Αφού συνδέσετε την τροφοδοσία ακολουθήστε τα εξής βήματα:
| 1. Κρατήστε πατημένο το κουμπί στον δέκτη για το ΡΕΛΕ που θέλετε να αποθηκεύσετε στη μνήμη· η λυχνία LED L1 θα αρχίσει να αναβοσβήνει. | 2. Κρατήστε πατημένο το κουμπί στο τηλεχειριστήριο, μέχρι να ανάψει η λυχνία LED L1 και, στη συνέχεια, αφήστε και τα δύο κουμπιά. |
 |
 |
| 3. Ολοκληρώθηκε. | |
Φωτογραφίες του δέκτη CAME RE432M
|

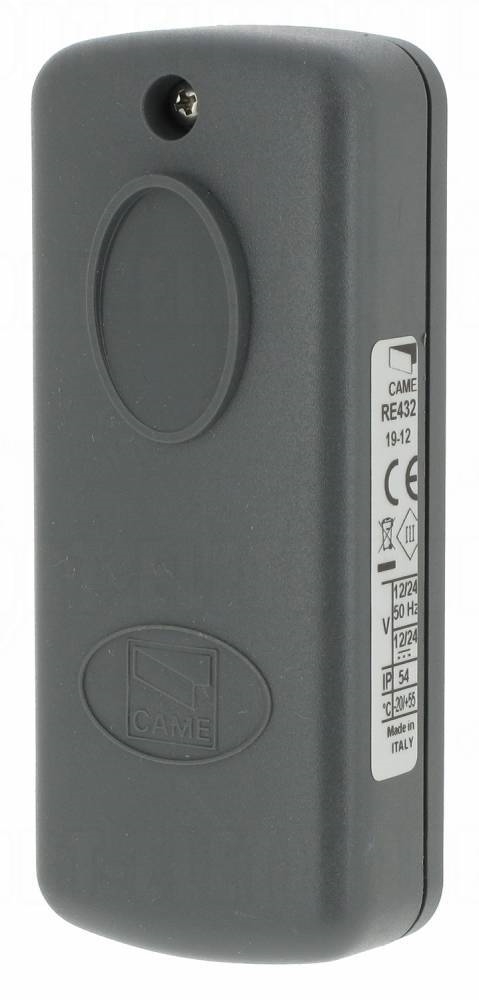

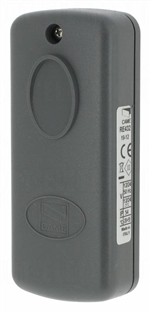

Κλειστός, μπροστινή όψη |

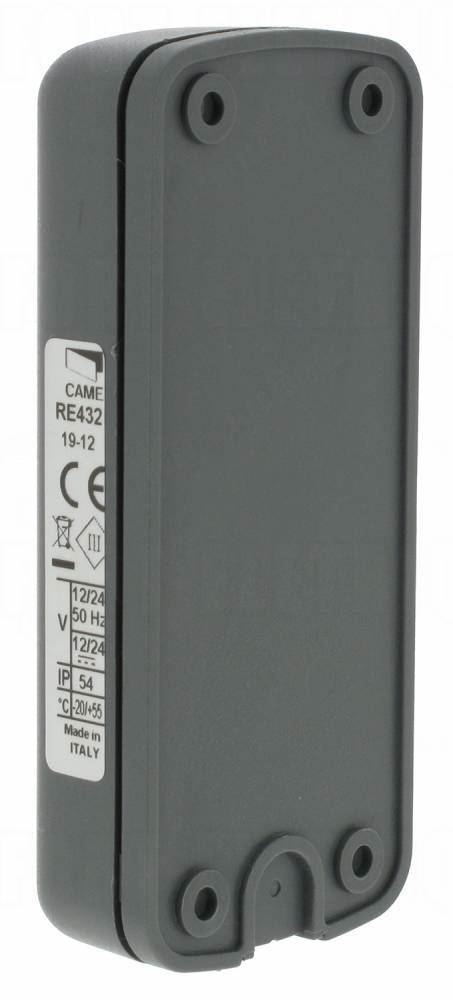

Κλειστός, πίσω όψη |

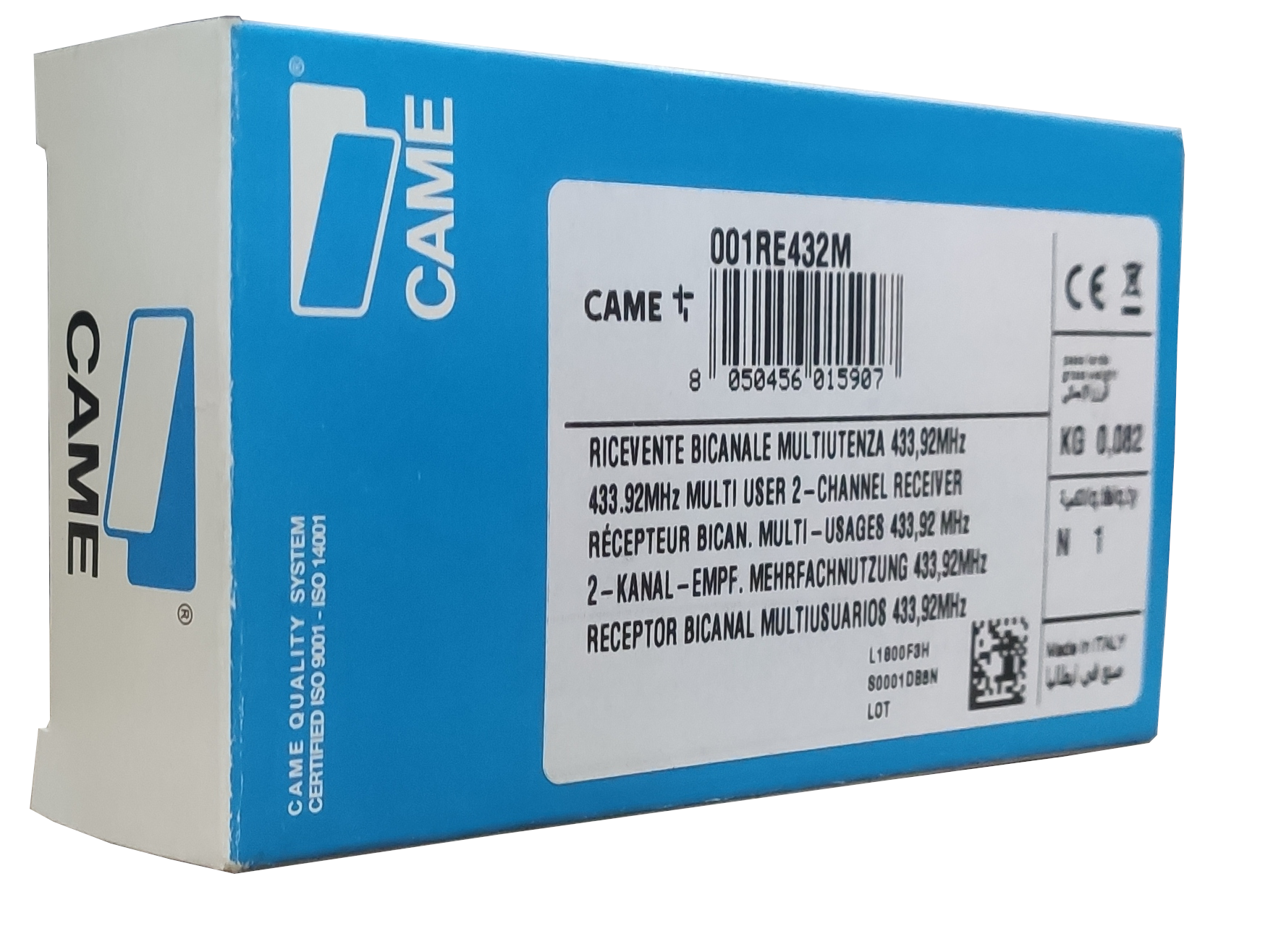

Συσκευασία |
|

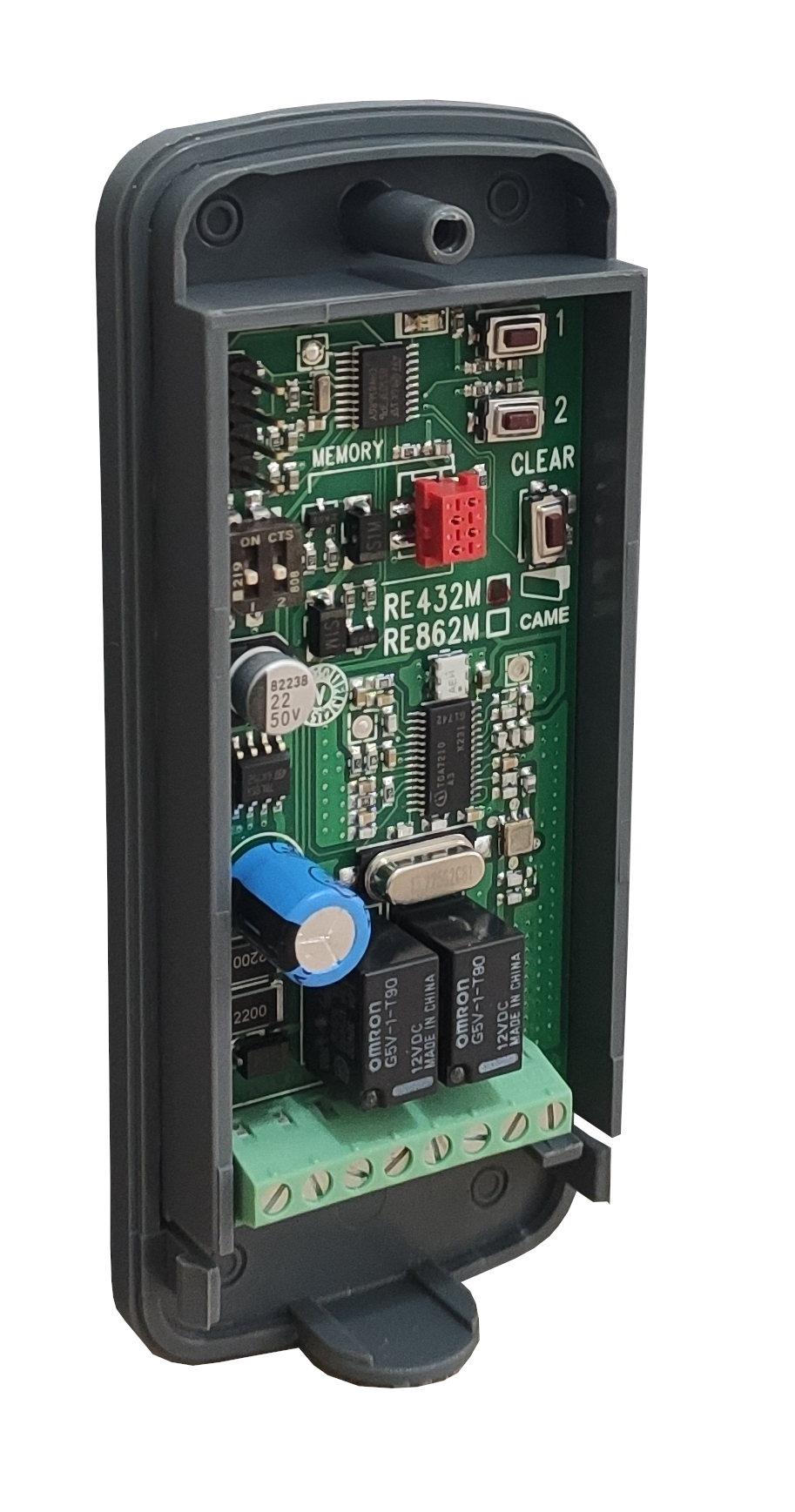

Ανοιχτός, αριστερή όψη |

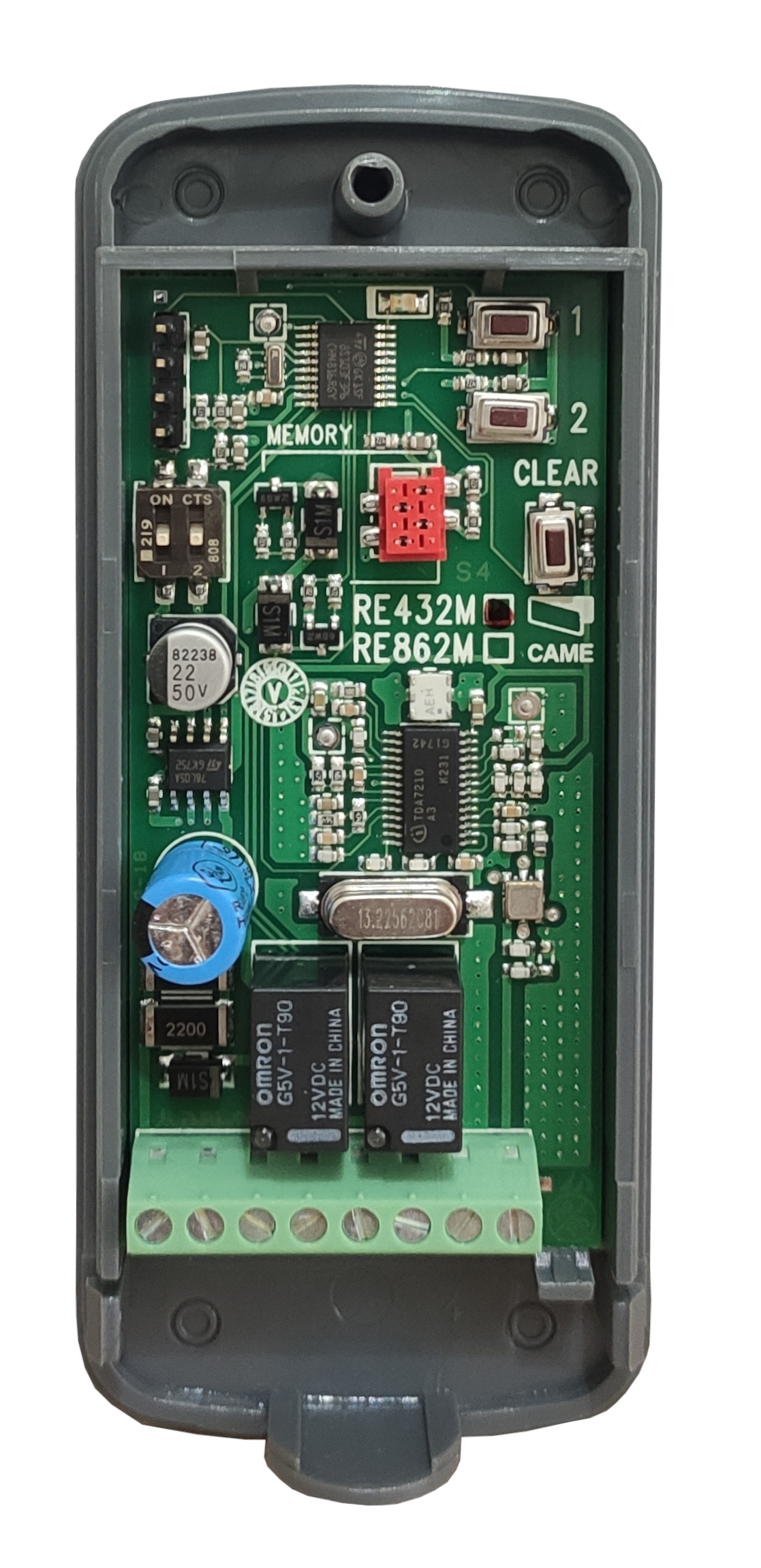

Ανοιχτός, μπροστινή όψη |

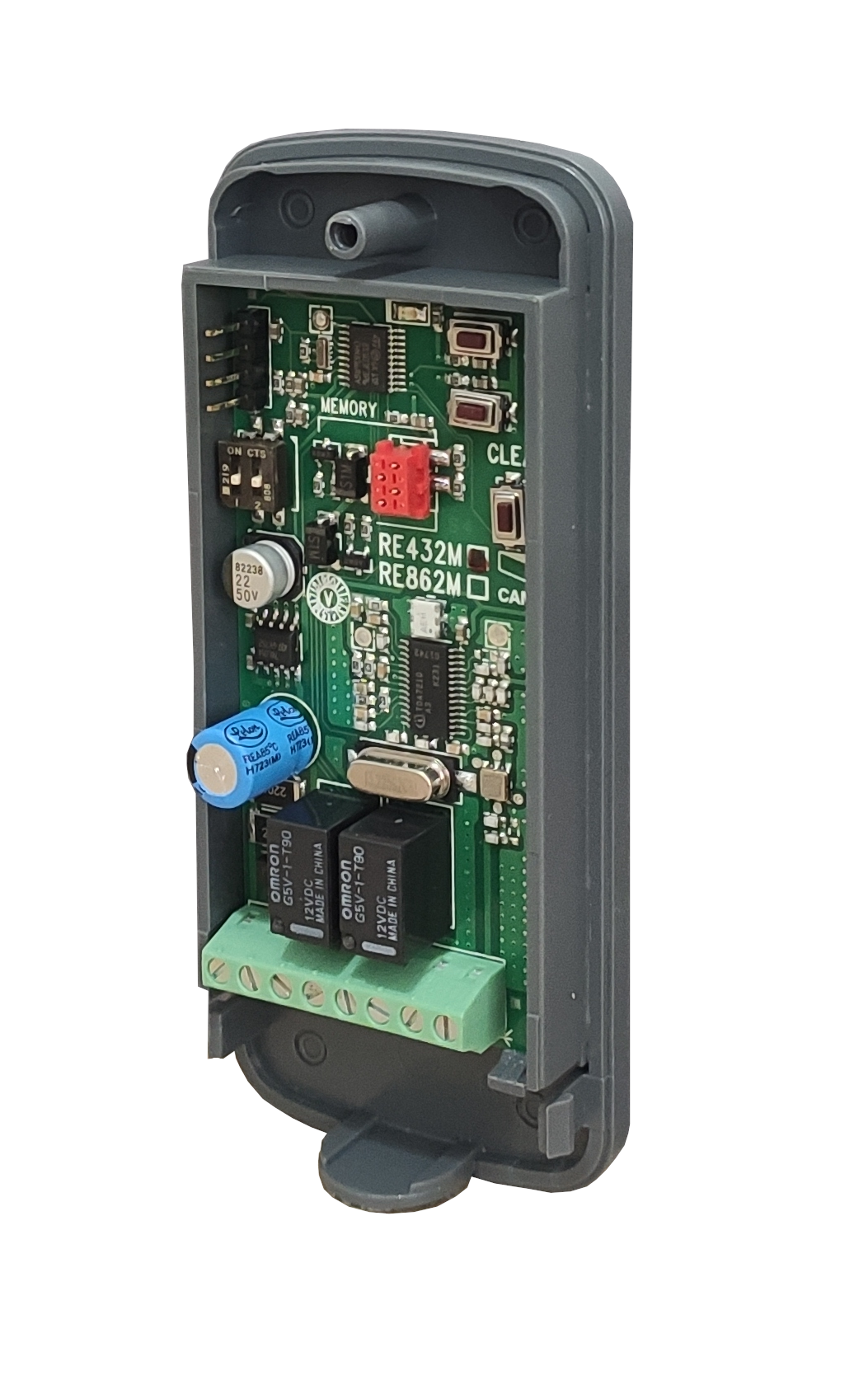

Ανοιχτό από δεξιά |
Τεχνικά χαρακτηριστικά του δέκτη CAME RE432M
| Κωδικοποίηση | Σταθερός κωδικός |
|---|---|
| Συμβατά τηλεχειριστήρια |
- TOP - Atomo |
| Τροφοδοσία | - 12V AC/DC - 24V AC/DC |
| Κατανάλωση (ελάχιστη) | 39 mA |
| Συχνότητα | 433,92 MHz |
| Αριθμός ρελέ | 2 ρελέ |
| Επαφή για κανονικά ανοικτό ρελέ | μέγ. 1A και 24Vdc |
| Θερμοκρασία λειτουργίας | -20 έως +55 °C |
| Κλάση προστασίας | IP54 |
| Διαστάσεις | 46×26×108 mm (π×β×υ) |
| Βάρος | 82 g |
