Βάση στύλου με ελεύθερη επάνω πλάκα
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
3,39 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,51 kg |
σε απόθεμα
3,68 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,58 kg |
σε απόθεμα
4,66 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,97 kg |
σε απόθεμα
9,36 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,17 kg |
σε απόθεμα
7,58 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,31 kg |
σε απόθεμα
7,24 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,35 kg |
σε απόθεμα
8,75 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,53 kg |
Περιγραφή του προϊόντος Βάση στύλου με ελεύθερη επάνω πλάκα
|
Στατική συγκολλητή διμερής βάση αγκύρωσης για υποστυλώματα με δυνατότητα ρύθμισης ύψους, χρησιμοποιείται για την αγκύρωση ξύλινων στύλων ή υποστυλωμάτων που δέχονται θλιπτικά φορτία στο υπόστρωμα, με χαλύβδινα ούπα ή βίδες διαμέτρου 10mm.
Ως υλικό σύνδεσης για τη στερέωση του υποστυλώματος χρησιμοποιούνται κυρτά καρφιά διαμέτρου 4mm ή βίδες διαμέτρου 10mm. Οι διαθέσιμες διάμετροι των ράβδων με σπείρωμα είναι M16, M20 και M24.
Η βάση του υποστυλώματος είναι γαλβανισμένη. |
 |
Επισκόπηση των διαστάσεων των βάσεων αγκύρωσης υποστυλωμάτων με ελεύθερη άνω πλάκα
| Ράβδος με σπείρωμα | Ύψος | Άνω πλάκα 80x80 | Άνω πλάκα 110x110 | |
|---|---|---|---|---|
| M16 | 100 | TK-81PP14 | — | — |
| 160 | TK-81PP16 | — | — | |
| M20 | 200 | — | TK-81PP12 | — |
| M24 | 200 | — | TK-81PP6 | TK-81PP7 |
| 250 | — | TK-81PP10 | TK-81PP9 | |
| Βάση 80x80 | Βάση 110x110 | |||
Παράδειγμα χρήσης βάσης υποστυλώματος με ελεύθερη άνω πλάκα

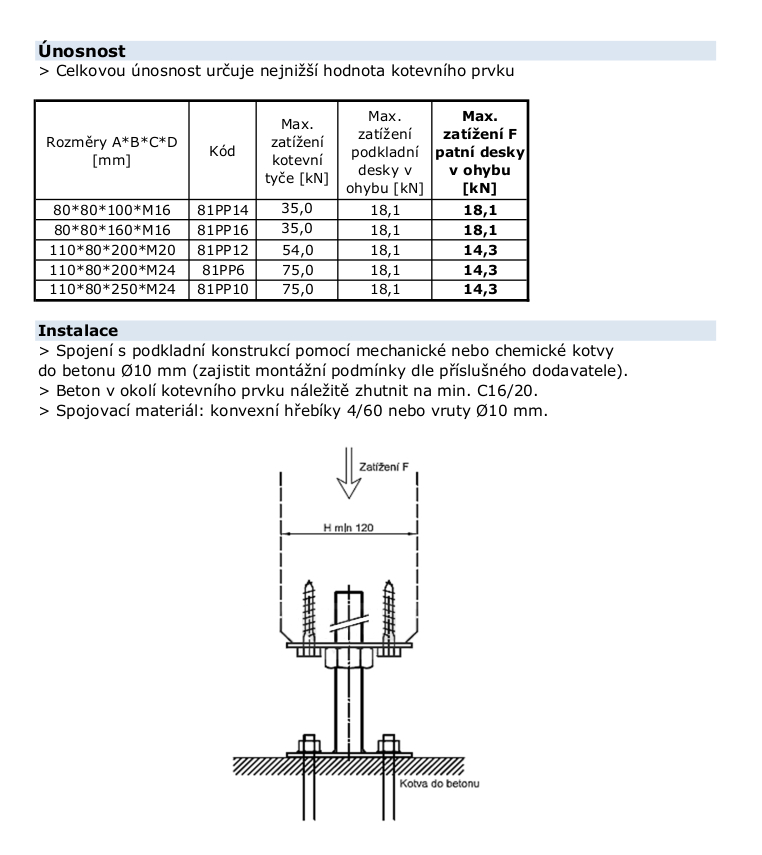

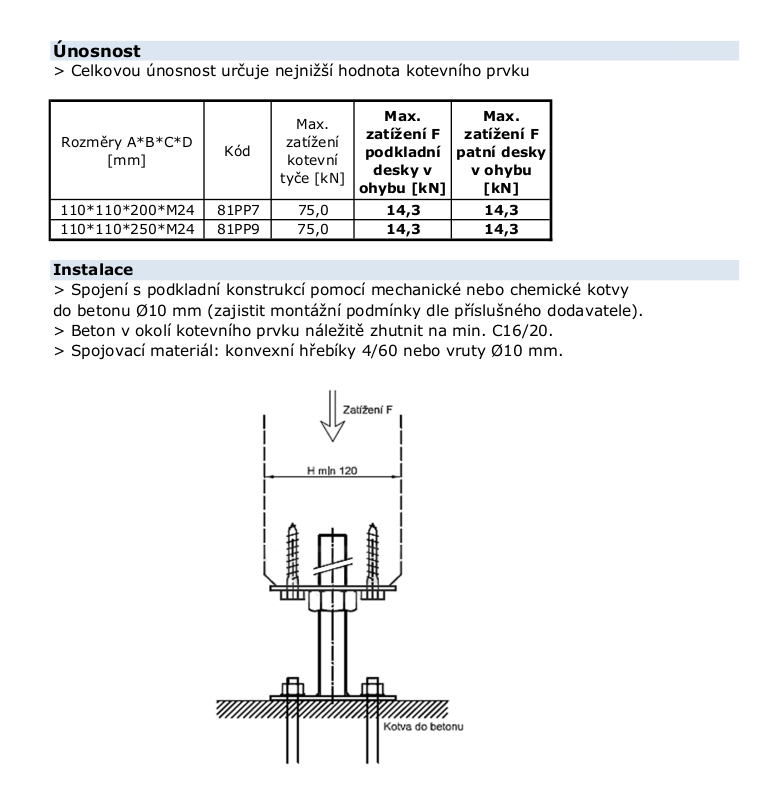

Φέρουσα ικανότητα βάσης υποστυλώματος με ελεύθερη άνω πλάκα
Η φέρουσα ικανότητα της βάσης υπολογίζεται με βάση τη φέρουσα ικανότητα των επιμέρους πλακών. Η φέρουσα ικανότητα της ράβδου με σπείρωμα είναι σημαντικά μεγαλύτερη από εκείνη των πλακών και, επομένως, δεν επηρεάζει τη φέρουσα ικανότητα της βάσης.
Συνιστώμενα υλικά σύνδεσης: κυρτά καρφιά 4x60mm, ή δομικές βίδες για τον στύλο. Για το υπόστρωμα χρησιμοποιήστε αγκύρια τύπου segment.
Η βάση αγκύρωσης προορίζεται για την αγκύρωση στύλων και υποστυλωμάτων που δέχονται θλιπτικά φορτία σε οριζόντια φέρουσα κατασκευή, με απομάκρυνση του ξύλινου στοιχείου από αυτήν.

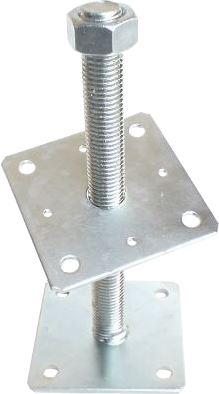

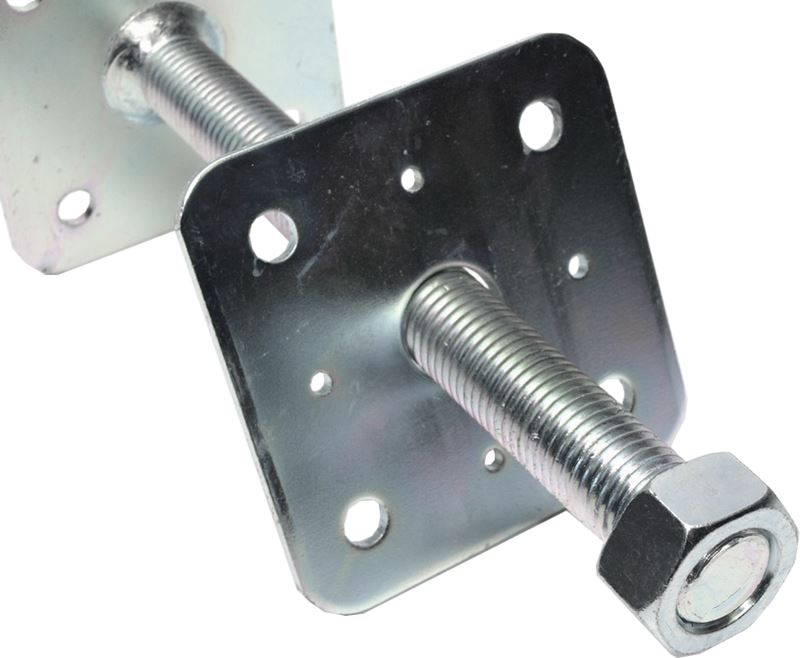

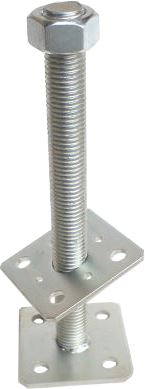

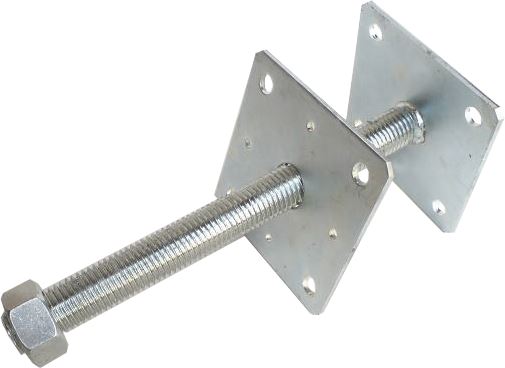

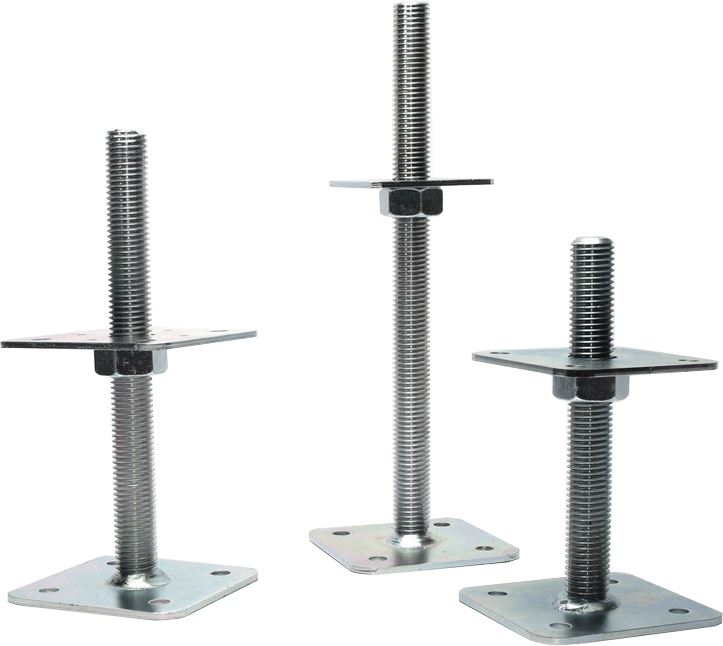

Φωτογραφίες της βάσης υποστυλώματος με ελεύθερη άνω πλάκα
 |
 |
 |
 |
 |
