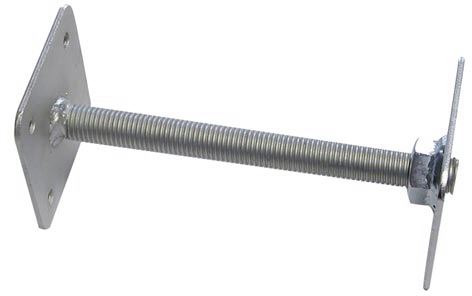

Βάση κολόνας με σταθερή άνω πλάκα
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
3,46 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,52 kg |
σε απόθεμα
3,63 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,60 kg |
σε απόθεμα
4,71 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,98 kg |
σε απόθεμα
6,77 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,18 kg |
σε απόθεμα
8,52 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,32 kg |
σε απόθεμα
6,46 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,36 kg |
σε απόθεμα
7,30 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,50 kg |
σε απόθεμα
9,63 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 110 | 330 | M24 | 110×110 | 1,73 kg |
σε απόθεμα
18,74 € με ΦΠΑ
| A [mm] |
H [mm] |
Μ [σπείρωμα] |
Κάτω πλάκα [mm×mm] |
Βάρος |
|---|---|---|---|---|
| 110 | 250 | M27 | 160×160 | 2,74 kg |
Περιγραφή του προϊόντος Βάση κολόνας με σταθερή άνω πλάκα
|
Στατικό συγκολλητό, διμερές πέλμα αγκύρωσης υποστυλώματος με δυνατότητα ρύθμισης ύψους, κατάλληλο για την αγκύρωση ξύλινων υποστυλωμάτων ή στύλων που δέχονται θλιπτικά φορτία στο υπόστρωμα, με χαλύβδινα βύσματα ή βίδες διαμέτρου 10 mm.
Ως συνδετικά μέσα για τη στερέωση του υποστυλώματος χρησιμοποιούνται κυρτά καρφιά διαμέτρου 4 mm ή βίδες διαμέτρου 10 mm. Οι διαθέσιμες διάμετροι των ράβδων με σπείρωμα είναι M16, M20, M24 και M27.
Το πέλμα υποστυλώματος είναι γαλβανισμένο. |
 |
Επισκόπηση διαστάσεων πελμάτων αγκύρωσης υποστυλωμάτων με σταθερή επάνω πλάκα
| Ράβδος με σπείρωμα | Ύψος | Επάνω πλάκα 80x80 | Επάνω πλάκα 110x110 | ||
|---|---|---|---|---|---|
| M16 | 100 | TK-81PP13 | — | — | — |
| 160 | TK-81PP15 | — | — | — | |
| M20 | 200 | — | TK-81PP11 | — | — |
| M24 | 200 | — | TK-81PP5 | TK-81PP1 | — |
| 250 | — | TK-81PP8 | TK-81PP2 | — | |
| 330 | — | — | TK-81PP3 | — | |
| M27 | 250 | — | — | — | TK-81PP17 |
| Βάση 80x80 | Βάση 110x110 | Βάση 110x110 | Βάση 160x160 | ||

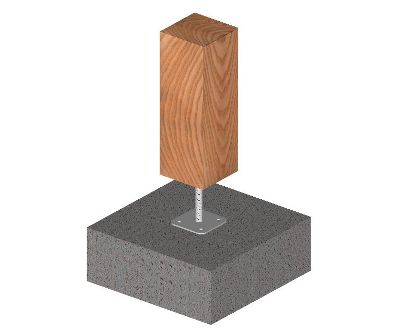

Παράδειγμα χρήσης πέλματος υποστυλώματος με σταθερή επάνω πλάκα
Είναι ιδανικό για εφαρμογές σε υπόστρωμα όπου τα σημεία αγκύρωσης βρίσκονται σε διαφορετικά ύψη. Η χρήση του πέλματος αγκύρωσης υποστυλώματος είναι ιδιαίτερα χρήσιμη κυρίως όπου, για αισθητικούς λόγους, δεν ενδείκνυται η χρήση πελμάτων σχήματος U, ή πελμάτων αγκύρωσης σχήματος L. Εναλλακτικά, μπορεί να χρησιμοποιηθεί ένα χωνευτό πέλμα αγκύρωσης σχήματος T.

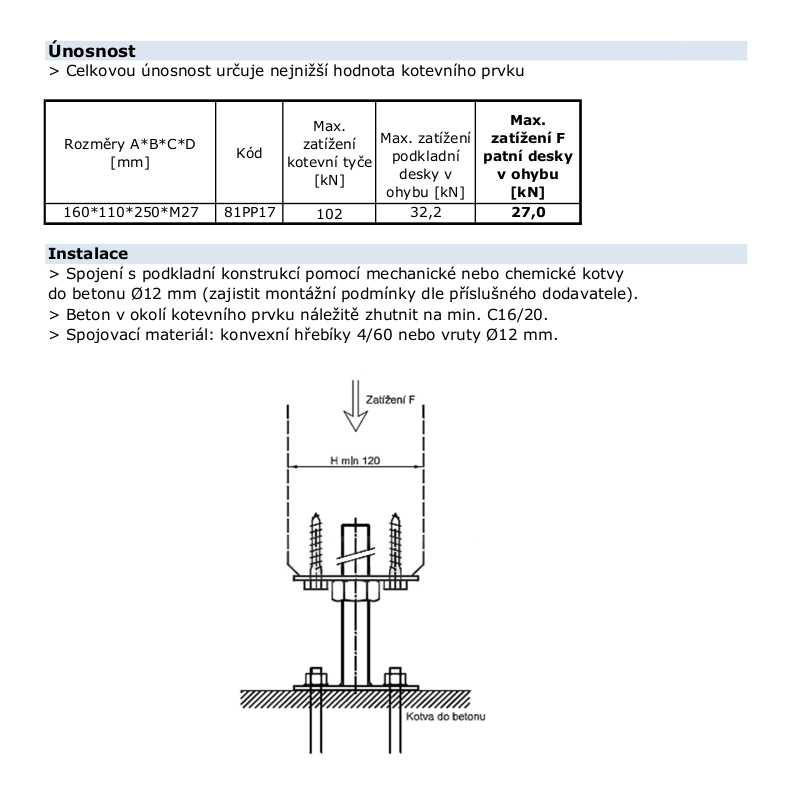

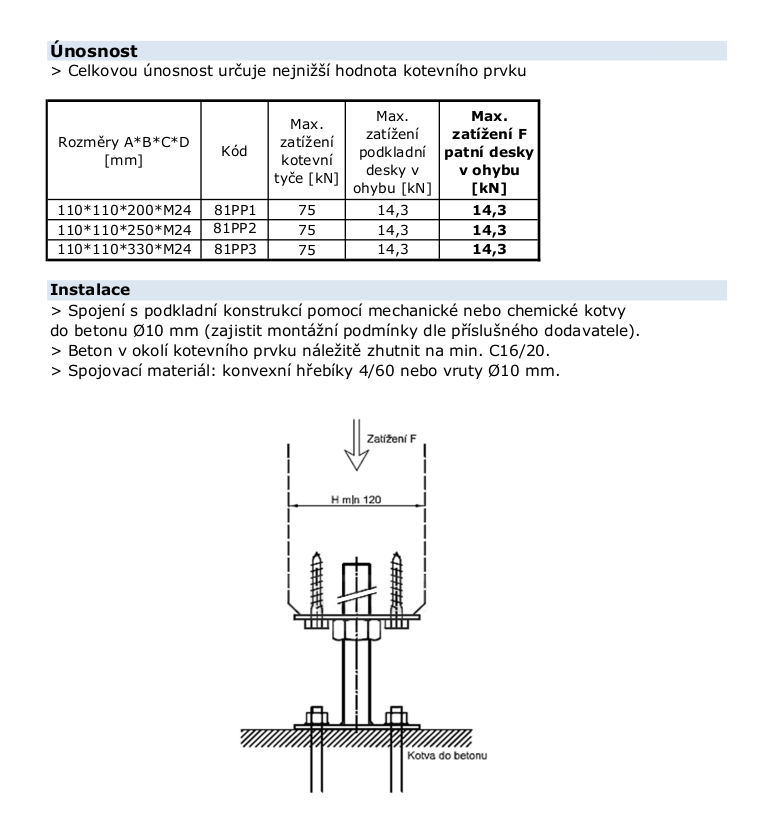

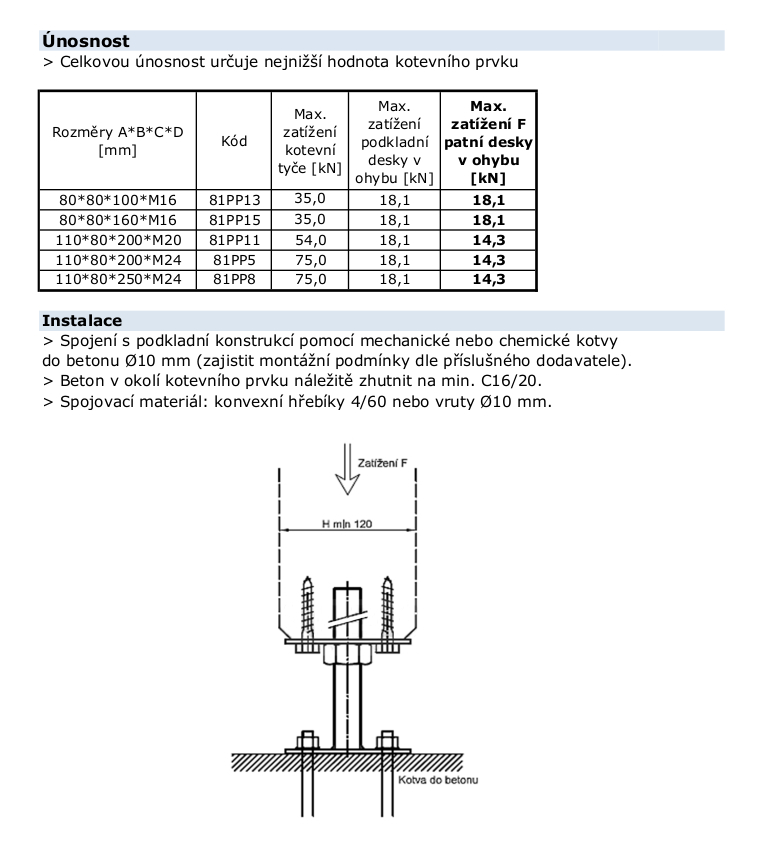

Φέρουσα ικανότητα πέλματος υποστυλώματος με σταθερή επάνω πλάκα
Η φέρουσα ικανότητα του πέλματος υπολογίζεται με βάση τη φέρουσα ικανότητα των επιμέρους πλακών. Η φέρουσα ικανότητα της ράβδου με σπείρωμα είναι σημαντικά μεγαλύτερη από εκείνη των πλακών και, συνεπώς, δεν επηρεάζει τη φέρουσα ικανότητα του πέλματος.
Τα συνιστώμενα συνδετικά μέσα είναι κυρτά καρφιά 4x60mm, ή δομικές βίδες κατάλληλες για το υποστύλωμα. Για το υπόστρωμα, χρησιμοποιήστε αγκύρια τμηματικού τύπου.
Το πέλμα αγκύρωσης προορίζεται για την αγκύρωση υποστυλωμάτων και στύλων που δέχονται θλιπτικά φορτία σε οριζόντια φέρουσα κατασκευή, με απόσταση μεταξύ του ξύλινου στοιχείου και της επιφάνειας στήριξης.

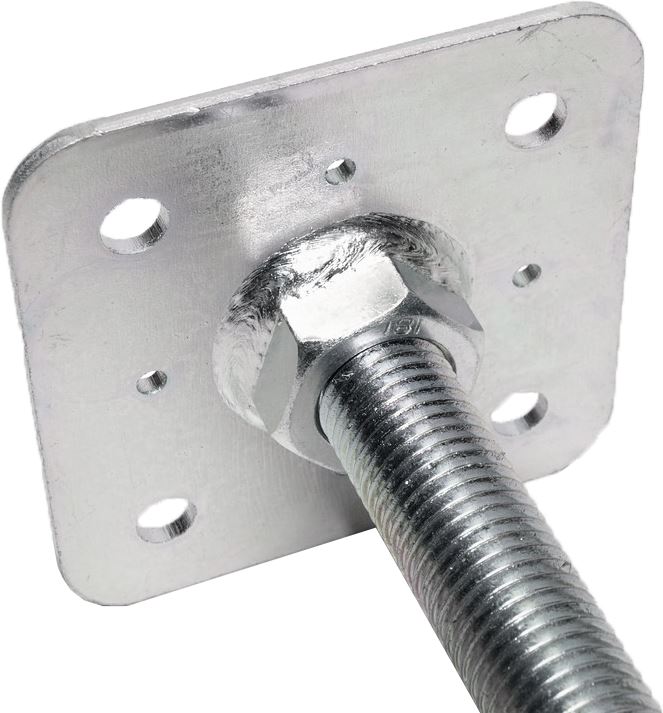

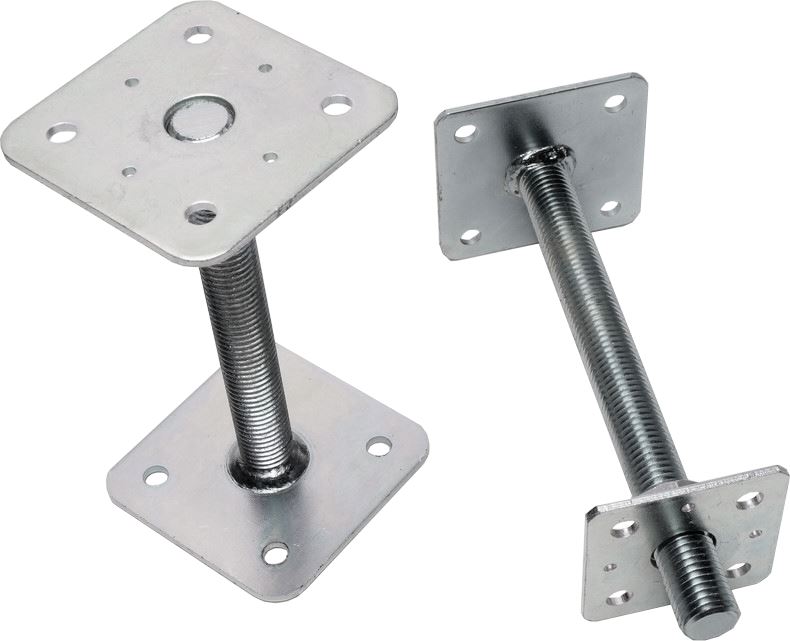

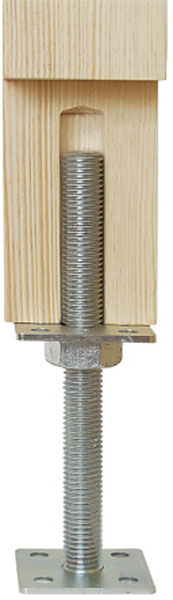

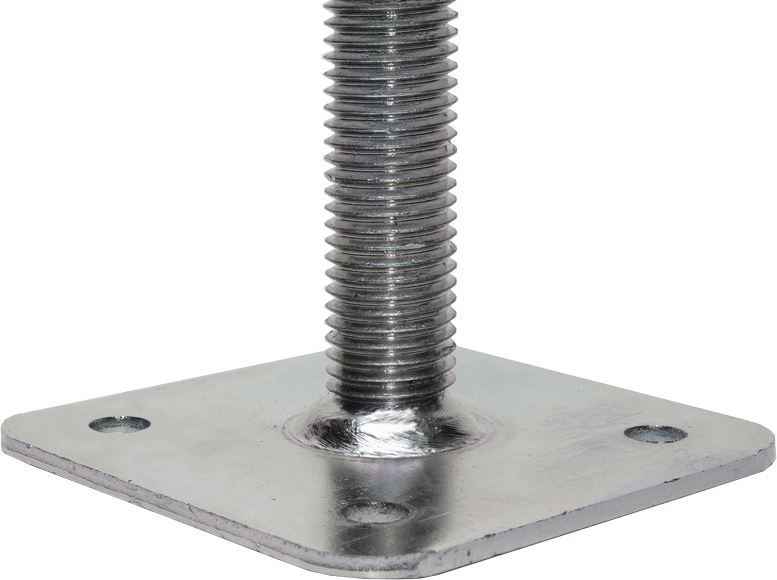

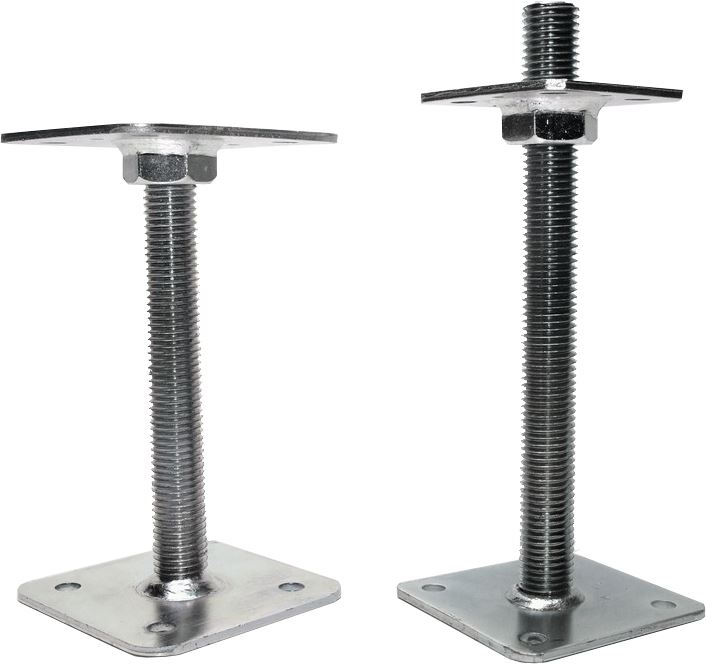

Φωτογραφίες πέλματος υποστυλώματος με σταθερή επάνω πλάκα
 |
 |
 |
 |
 |
