Τεχνικό εγχειρίδιο NICE Road RD400

Ο NICE Road RD400 είναι μηχανισμός κίνησης για οικιακές συρόμενες αυλόπορτες έως και 400 kg και μήκος φύλλου 8 m, με μηχανικούς τερματικούς διακόπτες. Η σύσταση του καταστήματός μας είναι έως 5 m και περίπου 250 kg, εφόσον ο μηχανισμός λειτουργεί ομαλά· αυτό δεν αποτελεί πρόσθετο όριο του κατασκευαστή. Επιλογή και κύκλος λειτουργίας · Τεχνικά χαρακτηριστικά.

(Είναι κατάλληλος αυτός ο μηχανισμός κίνησης για εμένα;)
Συγκρίνετε με άλλους μηχανισμούς κίνησης:

Στοιχείο Σημασία / διαδικασία
Εναλλακτικός μηχανισμός κίνησης NICE Robus RB400 – συγκρίνετε τις παραμέτρους και τη διαθέσιμη έκδοση στη σελίδα του.
Μεγαλύτερη κατηγορία βάρους NICE Robus RB600 – η επιλογή εξαρτάται επίσης από το μήκος, την τριβή και τη συχνότητα χρήσης.

Αυτό το προϊόν – ο αυτόνομος μηχανισμός κίνησης συρόμενης αυλόπορτας NICE Road RD400 (ο κωδικός μας NICE-RD400-A) περιλαμβάνει:

  • ηλεκτρομηχανικό μηχανισμό κίνησης NICE Road RD400 με ικανότητα φορτίου 400 kg και μέγιστο μήκος φύλλου 8m, καθώς και ενσωματωμένη (αλλά αφαιρούμενη) μονάδα ελέγχου RBA4R10 με ενσωματωμένο δέκτη ραδιοσήματος (αν θέλετε να ανοίγετε την αυλόπορτα με τηλεχειριστήριο, δεν χρειάζεται να αγοράσετε ξεχωριστό δέκτη).
  • 2 × κλειδιά απασφάλισης για χειροκίνητη λειτουργία του μηχανισμού κίνησης (απαραίτητα σε περίπτωση διακοπής ρεύματος)
  • εξαρτήματα για την εγκατάσταση του μηχανισμού κίνησης, στοιχεία αγκύρωσης και βάση στήριξης, τερματικά στοπ για τον τερματικό διακόπτη του μηχανισμού κίνησης
  • εγχειρίδιο εγκατάστασης

Σε προνομιακή τιμή σετ που περιλαμβάνουν μηχανισμό κίνησης NICE Road RD400:

Σετ μηχανισμού κίνησης με αξεσουάρ » Σετ μηχανισμού κίνησης με αξεσουάρ και οδοντωτή κρεμαγιέρα »

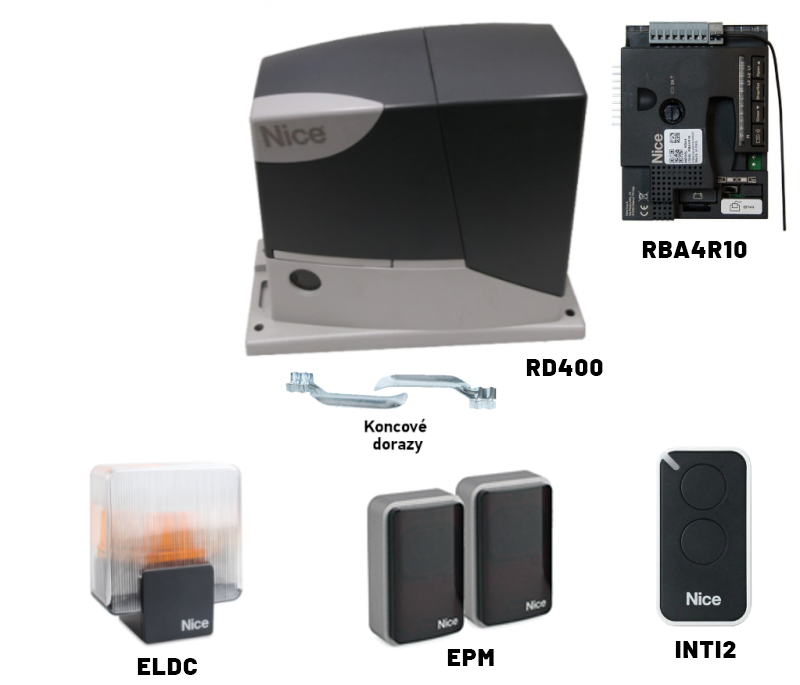

 Σετ μηχανισμού κίνησης NICE Road RD400

Μηχανισμός κίνησης Road για έως 400 kg, τηλεχειριστήριο, φωτοκύτταρα, φάρος.
Λεπτομέρειες και τιμή ».

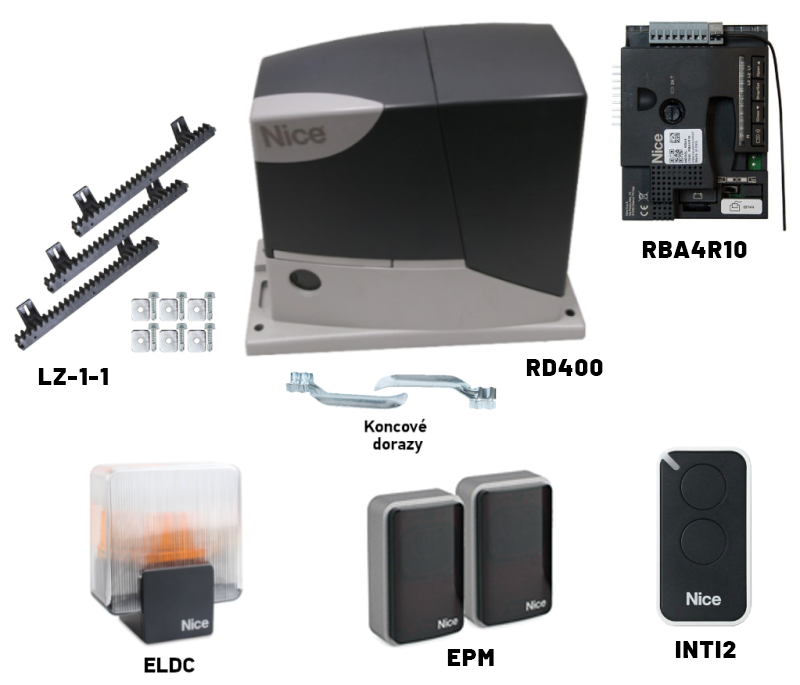

 Σετ μηχανισμού κίνησης NICE Road RD400 + οδοντωτή κρεμαγιέρα

Μηχανισμός κίνησης ROAD για έως 400 kg, οδοντωτή κρεμαγιέρα, τηλεχειριστήριο, φωτοκύτταρα, φάρος.
Λεπτομέρειες και τιμή ».
Σετ κατασκευής αυτοφερόμενης αυλόπορτας » Σετ κατασκευής αυλόπορτας με ράγα »
Σετ κατασκευής αυτοφερόμενης συρόμενης αυλόπορτας

Φορεία με 5 ρουλεμάν, προφίλ C 5m Fe, οδηγός εισόδου, υποδοχή, οδηγός, μηχανισμός κίνησης, οδοντωτή κρεμαγιέρα.
Λεπτομέρειες και τιμή ».

Σετ κατασκευής συρόμενης αυλόπορτας με ράγα

Ροδάκια Ø90 mm, ράγα 3x3m Zn, κάτω στοπ, οδηγός, μηχανισμός κίνησης, οδοντωτή κρεμαγιέρα
Λεπτομέρειες και τιμή ».

Το RD400 προορίζεται για οικιακή χρήση. Η καταλληλότητα καθορίζεται από την κατάσταση της αυλόπορτας, το μήκος και το βάρος της, τη συχνότητα χρήσης και τον σχεδιασμό των διατάξεων ασφαλείας.

Χρησιμοποιούνται φωτοκύτταρα με ρελέ, όπως τα NICE EPM. Όταν χρησιμοποιούνται πολλά ζεύγη, οι επαφές ασφαλείας NC συνδέονται σε σειρά· η τροφοδοσία και η διάταξη των ζευγών καθορίζονται σύμφωνα με τις οδηγίες τους. Το RD400 δεν διαθέτει ακροδέκτες BlueBUS.

Ρυθμίζονται η ταχύτητα, δύναμη, χρόνος παύσης και το αυτόματο κλείσιμο. Θα βρείτε τη διαδικασία στην ενότητα Προγραμματισμός.

Διαγνωστικός έλεγχος με φάρου προειδοποίησης.

Το γρανάζι με module 4 είναι συμβατό με οδοντωτή κρεμαγιέρα της γκάμας μας.

Ο σωστός μηχανισμός κίνησης είναι μόνο ένα μέρος μιας ασφαλούς αυλόπορτας. Μετά την εγκατάσταση, ο τεχνικός πρέπει να ελέγξει ολόκληρο το σύστημα αυτοματισμού, συμπεριλαμβανομένων των λειτουργιών ασφαλείας και των δυνάμεων, και να το παραδώσει στον χρήστη.

Αξεσουάρ συμβατά με τον μηχανισμό κίνησης NICE Road RD400

Κατά την επιλογή των παρελκομένων, καθοριστικά είναι ο τύπος εξόδου, η τροφοδοσία και το πρωτόκολλο ασύρματης επικοινωνίας. Οι παρακάτω σύνδεσμοι οδηγούν σε προϊόντα της συλλογής μας.

Τι Γιατί / σύνδεση Τύπος
Φάρος Ένδειξη κίνησης στις επαφές FLASH 7–8. Η κεραία συνδέεται ξεχωριστά. NICE ELDC
Φωτοκύτταρα Επαφή ασφαλείας με ρελέ PHOTO. Σύνδεση με φωτοέλεγχο. Τα μοντέλα BlueBUS δεν συνδέονται απευθείας. NICE EPM ή NICE EPMA· οι συγκεκριμένοι ακροδέκτες παρακάτω αφορούν το EPM.
Διακόπτης με κλειδί Τοπική εντολή SbS μέσω επαφής χωρίς δυναμικό C–NO μεταξύ 1 και 2. NICE EKS
Τηλεχειριστήρια Αποθήκευση στον ενσωματωμένο δέκτη. Η υποστηριζόμενη οικογένεια καθορίζεται από το πρώτο τηλεχειριστήριο που αποθηκεύεται· η συχνότητα από μόνη της δεν αρκεί. NICE ON2E, NICE ON4E (O-Code), NICE FLO2RE (FloR).
Κεραία Καλύτερη λήψη ασύρματων εντολών. Ξεχωριστό ομοαξονικό καλώδιο RG58 στην είσοδο κεραίας. NICE ABFKIT ή κεραία φάρου ELDC.
Εφεδρική μπαταρία Λειτουργία σε περίπτωση διακοπής ρεύματος για τη γενιά RD400 που περιγράφεται. NICE PS124 – 1,2 Ah, ενσωματωμένη φόρτιση.
Διεπαφή σέρβις Ρύθμιση και διαγνωστικός έλεγχος μέσω BusT4. Συνδέστε με τις πηγές τροφοδοσίας αποσυνδεδεμένες. NICE IBT4N + NICE OVIEW
Οδοντωτή κρεμαγιέρα Μετάδοση κίνησης στο φύλλο. Μονάδα 4· η στερέωση και η φόρτιση εξαρτώνται από τον τύπο της κρεμαγιέρας. NICE LZ-1, NICE LZ-10 ή χαλύβδινη NICE LZ-3.
Πρόσθετος χειρισμός Εξωτερική μονάδα στην είσοδο SbS. Κατάλληλη τροφοδοσία και επαφή NO χωρίς δυναμικό. Πληκτρολόγια και αναγνώστες που απαιτούν αποκωδικοποιητή δεν συνδέονται απευθείας στο SbS.

NICE Road RD400 με μια ματιά

Το RD400 διαθέτει ενσωματωμένο ασύρματο δέκτη. Η πλακέτα που περιγράφεται έχει τέσσερα κουμπιά και υποστηρίζει προαιρετική μπαταρία NICE PS124. Σε περίπτωση διακοπής ρεύματος, η αυλόπορτα μπορεί επίσης να απασφαλιστεί χειροκίνητα.

Μονάδα ελέγχου NICE RBA4R10 με τέσσερα κουμπιά

Μονάδα ελέγχου RBA4R10 με τέσσερα κουμπιά. Πριν από τη σύνδεση, συγκρίνετε τις σημάνσεις της πλακέτας και των ακροδεκτών. Κάντε κλικ στην εικόνα για μεγέθυνση.

Επιλογή μηχανισμού κίνησης – είναι ο μηχανισμός NICE Road RD400 κατάλληλος για την αυλόπορτά μου;

Μετά την απασφάλιση, η αυλόπορτα πρέπει να κινείται ομαλά με το χέρι σε όλη τη διαδρομή. Τα κολλήματα, τα κατεστραμμένα καρότσια ή ροδάκια και η λανθασμένη τοποθέτηση της κρεμαγιέρας πρέπει να διορθώνονται πριν από τη ρύθμιση της δύναμης. Το βάρος από μόνο του δεν καθορίζει την αντίσταση της αυλόπορτας.

Μήκος φύλλου Μέγ. κύκλοι/ώρα Μέγ. συνεχόμενοι κύκλοι
Έως 5 m 20 15
Πάνω από 5 έως 7 m 16 12
Πάνω από 7 έως 8 m 14 9
Βάρος φύλλου Ποσοστό επί του παραπάνω αριθμού κύκλων
Έως 200 kg 100 %
Πάνω από 200 έως 300 kg 85 %
Πάνω από 300 έως 400 kg 70 %

Ένας κύκλος αντιστοιχεί σε ένα άνοιγμα και ένα κλείσιμο. Τα όρια ανάλογα με το μήκος πολλαπλασιάζονται με το ποσοστό που αντιστοιχεί στο βάρος· κατά τον υπολογισμό ολόκληρων κύκλων γίνεται στρογγυλοποίηση προς τα κάτω. Για παράδειγμα, 6 m / 350 kg: 16 × 0,70 = 11 ολόκληροι κύκλοι ανά ώρα, έως 8 συνεχόμενοι. Ισχύει επίσης όριο 50 κύκλων την ημέρα και μέγιστη συνεχής λειτουργία 9 λεπτών. Οι θερμοκρασιακές συνθήκες ενδέχεται να περιορίσουν περαιτέρω τη διαθέσιμη λειτουργία.

Όρια μηχανισμού κίνησης NICE Road RD400

Για ένα συνηθισμένο περιθώριο ασφαλείας κατά την επιλογή, το κατάστημά μας συνιστά μέγιστο μήκος περίπου 5 m και βάρος 250 kg. Πρόκειται για εμπορική σύσταση· ένας τεχνικός πρέπει να αξιολογήσει τη συγκεκριμένη αυλόπορτα. Ο παρακάτω πίνακας διακρίνει αυτή τη σύσταση από τα όρια του κατασκευαστή.

  Μέγιστο Συνιστάται
Μήκος φύλλου 8 m 5 m
Βάρος φύλλου 400 kg 250 kg

Διάρκεια ζωής και συντήρηση

Η διάρκεια ζωής του μηχανισμού κίνησης εξαρτάται από τη μηχανική κατάσταση της αυλόπορτας, το φορτίο, το περιβάλλον και τη συντήρηση. Πραγματοποιείτε συντήρηση τουλάχιστον κάθε 6 μήνες ή μετά από το πολύ 10 000 κινήσεις από την τελευταία συντήρηση, ανάλογα με το ποιο συμβεί πρώτο.

Εγκατάσταση μηχανισμού κίνησης NICE Road RD400

Τοποθετήστε τον μηχανισμό κίνησης σε σταθερή, οριζόντια βάση, στο σωστό ύψος σε σχέση με την κρεμαγιέρα. Η αγκύρωση πρέπει να είναι κατάλληλη για το υπόστρωμα και την πλάκα στερέωσης RD400. Τόσο για αυτοφερόμενη όσο και για συρόμενη αυλόπορτα με οδηγό, προβλέψτε σωλήνες προστασίας καλωδίων τροφοδοσίας, αποστράγγιση και επαρκή χώρο για την απασφάλιση και τη συντήρηση.

Καλωδίωση

Διάταξη παρελκομένων σύμφωνα με το πρωτότυπο εγχειρίδιο RD400. Ο αριθμός των στοιχείων ασφαλείας καθορίζεται από την αξιολόγηση της συγκεκριμένης αυλόπορτας.

Διάταξη μηχανισμού κίνησης RD400 και παρελκομένων, διάγραμμα 2

Διάταξη συσκευών: τα πεζά γράμματα υποδεικνύουν τις συσκευές, τα κεφαλαία τις διαδρομές καλωδίων. Κάντε κλικ στην εικόνα για μεγέθυνση.

Κατάλογος παρελκομένων

Στοιχείο Σημασία / διαδικασία
a / b / c Μηχανισμός κίνησης / φωτοκύτταρα / στύλοι φωτοκυττάρων.
d / e Διακόπτης με κλειδί ή πληκτρολόγιο / φάρος προειδοποίησης.
f / g Οδοντωτή κρεμαγιέρα / ακμές ασφαλείας ευαίσθητες στην επαφή.

Κατάλογος καλωδίωσης

Στοιχείο Σημασία / διαδικασία
A – τροφοδοσία 3 × 1,5 mm² έως 30 m· με μεγαλύτερο μήκος καλωδίου, ο κατασκευαστής αναφέρει π.χ. 3 × 2,5 mm² και γείωση για τον αυτοματισμό.
B – φάρος / κεραία 2 × 0,5 mm² έως 20 m· ξεχωριστό RG58 έως 20 m, συνιστάται λιγότερο από 5 m.
C – φωτοκύτταρα EPM TX: 2 × 0,25 mm². RX: τροφοδοσία και επαφή ασφαλείας, π.χ. 4 × 0,25 mm² έως 30 m. Το παρακάτω διάγραμμα διακρίνει όλους τους αγωγούς.
D – διακόπτης με κλειδί 2 καλώδια 2 × 0,5 mm² ή 1 καλώδιο 4 × 0,5 mm² έως 50 m· για μία μόνο εντολή C–NO χρησιμοποιούνται δύο αγωγοί.
E / F – ακμές ασφαλείας ευαίσθητες στην επαφή 2 × 0,5 mm² έως 30 m. Στο κινούμενο φύλλο απαιτείται κατάλληλος τρόπος μετάδοσης του σήματος.

Τα καλώδια πρέπει να είναι κατάλληλα για το συγκεκριμένο περιβάλλον και οι διαδρομές τους να διαχωρίζουν την τάση δικτύου από τα κυκλώματα ελέγχου. Ο δέκτης RX με ρελέ χρειάζεται, εκτός από το ζεύγος τροφοδοσίας, και αγωγούς για την επαφή ασφαλείας.

Εγκατάσταση

Βλέπε «Σε ποιο ύψος πρέπει να τοποθετήσω τον μηχανισμό κίνησης".

Οδοντωτή κρεμαγιέρα και αναστολέας

Η αρχή λειτουργίας της συρόμενης αυλόπορτας βασίζεται στη μετατροπή της ροπής του οδοντωτού τροχού του μηχανισμού κίνησης σε γραμμική κίνηση μέσω της μετάδοσης με οδοντωτή κρεμαγιέρα, πάνω σε οδοντωτή κρεμαγιέρα του μηχανισμού κίνησης. Οι πιο συνηθισμένοι τύποι οδοντωτής κρεμαγιέρας είναι δύο:

Νάιλον οδοντωτή κρεμαγιέρα για μηχανισμό κίνησης

Νάιλον κρεμαγιέρα (ενδεχομένως με χαλύβδινη ενίσχυση) – στερεώνεται στην αυλόπορτα με αυτοκοχλιούμενες βίδες που περνούν από τις οπές. Ιδανική για σχετικά ελαφριές και κοντές αυλόπορτες. Η κίνηση είναι αθόρυβη χάρη στην τριβή ανάμεσα στον χαλύβδινο οδοντωτό τροχό και τη νάιλον κρεμαγιέρα.
Χαλύβδινη οδοντωτή κρεμαγιέρα για μηχανισμό κίνησης

Χαλύβδινη κρεμαγιέρα – στερεώνεται στην αυλόπορτα με συγκόλληση στηριγμάτων με σπείρωμα, πάνω στα οποία βιδώνεται στη συνέχεια η κρεμαγιέρα. Χρησιμοποιείται για μακρύτερες και βαρύτερες αυλόπορτες. Η κίνηση είναι ελαφρώς πιο θορυβώδης λόγω της τριβής ανάμεσα στον χαλύβδινο οδοντωτό τροχό και τη χαλύβδινη κρεμαγιέρα.

Καθοριστικό είναι να είναι το module του οδοντωτού τροχού του μηχανισμού κίνησης συμβατό με το module της οδοντωτής κρεμαγιέρας. Μηχανισμός κίνησης NICE Road RD400 έχει module οδοντωτού τροχού 4.

Μετά την τοποθέτηση της κρεμαγιέρας, ελέγξτε το διάκενο και ρυθμίστε και τους δύο αναστολείς των τερματικών διακοπτών.

  1. Σε όλη τη διαδρομή ρυθμίστε διάκενο 1–2 mm ανάμεσα στην κρεμαγιέρα και το πινιόν. Το βάρος του φύλλου δεν πρέπει να στηρίζεται στον μηχανισμό κίνησης.
  2. Μετακινήστε χειροκίνητα το φύλλο προς τη θέση ανοίγματος, έτσι ώστε να μείνει 2–3 cm πριν από το μηχανικό στοπ. Μετακινήστε το στήριγμα του τερματικού διακόπτη μέχρι να ενεργοποιηθεί και, σύμφωνα με τις οδηγίες του κατασκευαστή, μετακινήστε το έπειτα τουλάχιστον κατά 2 cm προς την κατεύθυνση ανοίγματος και στερεώστε το.
  3. Ρυθμίστε με τον ίδιο τρόπο την κλειστή θέση προς την αντίθετη κατεύθυνση. Τα μηχανικά στοπ της αυλόπορτας πρέπει να παραμείνουν λειτουργικά.
  4. Σφίξτε τα στηρίγματα και ελέγξτε ότι το φύλλο κινείται ελεύθερα σε όλη τη διαδρομή. Μόνο τότε ρυθμίστε τις τερματικές θέσεις.

Έλεγχος διάκενου 1 έως 2 mm ανάμεσα στην κρεμαγιέρα και το πινιόν RD400

Διάκενο ανάμεσα στην κρεμαγιέρα και το πινιόν RD400. Κάντε κλικ στην εικόνα για μεγέθυνση.

Ρύθμιση στηρίγματος τερματικού διακόπτη RD400

Απόσταση από το μηχανικό στοπ και πρόσθετη μετατόπιση του στηρίγματος μετά την ενεργοποίηση. Κάντε κλικ στην εικόνα για μεγέθυνση.

Σύνδεση μηχανισμού κίνησης NICE Road RD400

Η ηλεκτρική σύνδεση πρέπει να πραγματοποιείται από εξειδικευμένο τεχνικό. Πριν αλλάξετε αγωγούς, αντικαταστήσετε ασφάλειες ή συνδέσετε μονάδες, αποσυνδέστε την παροχή δικτύου και τυχόν μπαταρία και βεβαιωθείτε ότι δεν υπάρχει τάση. Ασφαλίστε την αυλόπορτα από ακούσια κίνηση.

...στο δίκτυο

Στοιχείο Σημασία / διαδικασία
L Αγωγός φάσης σύμφωνα με τη σήμανση της κλέμας δικτύου.
N Ουδέτερος αγωγός.
PE Προστατευτικός κιτρινοπράσινος αγωγός στον ακροδέκτη γείωσης· ο μηχανισμός κίνησης είναι κατηγορίας I και απαιτεί γείωση.

Αυτή η έκδοση RD400 τροφοδοτείται με 230 V AC, 50/60 Hz. Η παροχή δικτύου δεν πρέπει ποτέ να συνδέεται στους ακροδέκτες χαμηλής τάσης 1–8. Ο ηλεκτρολόγος επιλέγει τις διατάξεις προστασίας, απομόνωσης και τροφοδοσίας ανάλογα με την εγκατάσταση.

...πρόσθετων συσκευών

Οι αριθμοί ισχύουν για την περιγραφόμενη πλακέτα NICE RBA4R10 σύμφωνα με τη σήμανση της πλακέτας. Ο ακροδέκτης 1 είναι +24 V και ο 4 είναι GND.

Στοιχείο Σημασία / διαδικασία
ANTENNA Είσοδος κεραίας του ενσωματωμένου δέκτη. Το ομοαξονικό καλώδιο έχει ξεχωριστό κεντρικό αγωγό και θωράκιση, σύμφωνα με το σύμβολο στην πλακέτα.
1–2 / SbS Βηματική εντολή μέσω επαφής NO χωρίς δυναμικό, π.χ. C–NO διακόπτη NICE EKS.
3–4 / STOP NO, NC ή 8,2 kΩ ανάλογα με τη σύνδεση. Ο τύπος αναγνωρίζεται κατά τη ρύθμιση των θέσεων· η αλλαγή της αποθηκευμένης κατάστασης ενεργοποιεί STOP με σύντομη αντίστροφη κίνηση.
1–5 / PHOTO Επαφή NC ασφαλείας των φωτοκυττάρων. Αν ενεργοποιηθεί κατά το κλείσιμο, η αυλόπορτα αντιστρέφει την κίνησή της.
4–6 / PHOTOTEST Ξεχωριστή τροφοδοσία του TX κατά τη δοκιμή φωτοκυττάρων, έως 100 mA. Το RX παραμένει στους ακροδέκτες 1–4.
7–8 / FLASH Έξοδος για έναν φάρο NICE ELDC· κατά την κίνηση, ενεργοποιείται σε διαστήματα των 0,5 s.
1–4 / εξαρτήματα Τροφοδοσία 24 V DC, ανοχή −30 % / +50 %, μέγιστη κατανάλωση εξωτερικών συσκευών 100 mA.

Πολλαπλές επαφές STOP NC συνδέονται σε σειρά και πολλαπλές επαφές NO παράλληλα. Οι ωμικές ακμές ασφαλείας απαιτούν την προβλεπόμενη κλιμακωτή σύνδεση με μία τερματική αντίσταση 8,2 kΩ. Οι είσοδοι ασφαλείας δεν γεφυρώνονται ως λύση σε περίπτωση βλάβης. Μετά την αλλαγή συσκευών, πρέπει να επαναλάβετε την εκμάθηση και τους ελέγχους ασφαλείας.

Ασφάλειες μηχανισμού κίνησης

Στοιχείο Σημασία / διαδικασία
F1 T 1 A / 250 V – ασφάλεια βραδείας τήξης.
F2 T 2 A / 250 V – ασφάλεια βραδείας τήξης.

Θέση των ασφαλειών F1 και F2 στον μηχανισμό κίνησης RD400

Θέση των ασφαλειών F1 και F2 στον μηχανισμό κίνησης RD400. Κάντε κλικ για μεγέθυνση της εικόνας.

Αντικαθιστάτε την ασφάλεια με ασφάλεια ίδιου τύπου μόνο αφού εντοπίσετε την αιτία της βλάβης. Μην αυξάνετε την ονομαστική τιμή και μην παρακάμπτετε την ασφάλεια.

Τυπικό διάγραμμα συνδεσμολογίας:

Συνδεσμολογία RD400: φάρος ELDC, φωτοκύτταρα EPM TX και RX, διακόπτης με κλειδί EKS

Σύνδεση ενός ζεύγους φωτοκυττάρων EPM με έξοδο ρελέ, χωρίς φωτοέλεγχο για RD400 με πλακέτα RBA4R10 από 01/2018. Φάρος ELDC έχει ξεχωριστές συνδέσεις FLASH και κεραίας· ο διακόπτης EKS ελέγχει την είσοδο SbS μέσω της επαφής C–NO. Η τελεία δηλώνει ηλεκτρική σύνδεση· οι διασταυρώσεις χωρίς τελεία δεν συνδέονται μεταξύ τους. Τα χρώματα των γραμμών διακρίνουν τα κυκλώματα και δεν υποδεικνύουν τα χρώματα των αγωγών. Κάντε κλικ για μεγέθυνση της εικόνας.

Συσκευή Σύνδεση με RD400 / RBA4R10
ELDC – φάρος Διπολική σύνδεση FLASH στους ακροδέκτες 7–8. Κεραία με ξεχωριστό ομοαξονικό καλώδιο RG58 στην είσοδο κεραίας: κεντρικός αγωγός και θωράκιση σύμφωνα με τις σημάνσεις.
EPM – πομπός TX TX 1 (+) → RD400 1· TX 2 (−) → RD400 4.
EPM – δέκτης RX RX 1 (+) και 4 (C) → RD400 1· RX 2 (−) → RD400 4· RX 5 (NC) → RD400 5. Ο ακροδέκτης RX 3 (NO) μένει ελεύθερος.
EKS – διακόπτης με κλειδί Μία επαφή: C → RD400 1, NO → RD400 2 (SbS). Οι επαφές NC και η δεύτερη επαφή δεν χρησιμοποιούνται σε αυτή τη συνδεσμολογία.
STOP και φωτοέλεγχος Το STOP μεταξύ 3–4 ρυθμίζεται ανάλογα με τις διατάξεις ασφαλείας· το διάγραμμα δεν ορίζει καθολική γεφύρωση. Ο ακροδέκτης 6 παραμένει ελεύθερος εδώ. Για συνδεσμολογία με φωτοέλεγχο ακολουθήστε την παρακάτω διαδικασία.

Φωτοκύτταρα μηχανισμού κίνησης

Το παράδειγμα αφορά τα NICE EPM: TX είναι ο πομπός και RX ο δέκτης. Στο EPM, TX 1 = +, 2 = − και RX 1 = +, 2 = −, 4 = C, 5 = NC· το RX 3 (NO) δεν χρησιμοποιείται στο κύκλωμα ασφαλείας. Για άλλον τύπο φωτοκυττάρων, ελέγξτε την αρίθμηση των ακροδεκτών του συγκεκριμένου μοντέλου.

Συνδεσμολογία χωρίς λειτουργία φωτοελέγχου

Ελέγξτε τη συνολική κατανάλωση των φωτοκυττάρων. Η έξοδος 1–4 παρέχει έως 100 mA. Ένα ζεύγος EPM καταναλώνει περίπου 55 mA· δύο ζεύγη χωρίς φωτοέλεγχο θα κατανάλωναν συνολικά περίπου 110 mA, υπερβαίνοντας αυτό το όριο. Επομένως, η σύνδεση των επαφών NC σε σειρά από μόνη της δεν αρκεί για τη σύνδεση επιπλέον ζεύγους. Η τροφοδοσία πολλών ζευγών πρέπει να σχεδιάζεται από τεχνικό, με βάση την πραγματική τους κατανάλωση και τα εγχειρίδια.

Και τα δύο φωτοκύτταρα τροφοδοτούνται συνεχώς από τους ακροδέκτες 1–4. Η επαφή ασφαλείας C–NC του δέκτη συνδέεται μεταξύ των ακροδεκτών 1 και 5 της μονάδας ελέγχου.

Μονάδα ελέγχου Φωτοκύτταρα EPM
RD400 1 (+24 V) TX 1 και RX 1· επίσης RX 4 (C).
RD400 4 (GND) TX 2 και RX 2.
RD400 5 (PHOTO) RX 5 (NC).
RX 3 (NO) Δεν συνδέεται.

Η συνδεσμολογία αντιστοιχεί στο κύριο διάγραμμα παραπάνω. Μετά τη σύνδεση, ελέγξτε την ευθυγράμμιση των φωτοκυττάρων και την αντίδραση της πόρτας όταν διακόπτεται η δέσμη.

Συνδεσμολογία με λειτουργία φωτοελέγχου

Με τον φωτοέλεγχο, αλλάζει η τροφοδοσία του πομπού: Το TX 1 συνδέεται στο RD400 6 και το TX 2 στο RD400 4. Το RX και η επαφή C–NC παραμένουν όπως στη συνδεσμολογία χωρίς φωτοέλεγχο. Πριν από την κίνηση, ελέγχεται η αντίδραση του κυκλώματος ασφαλείας.

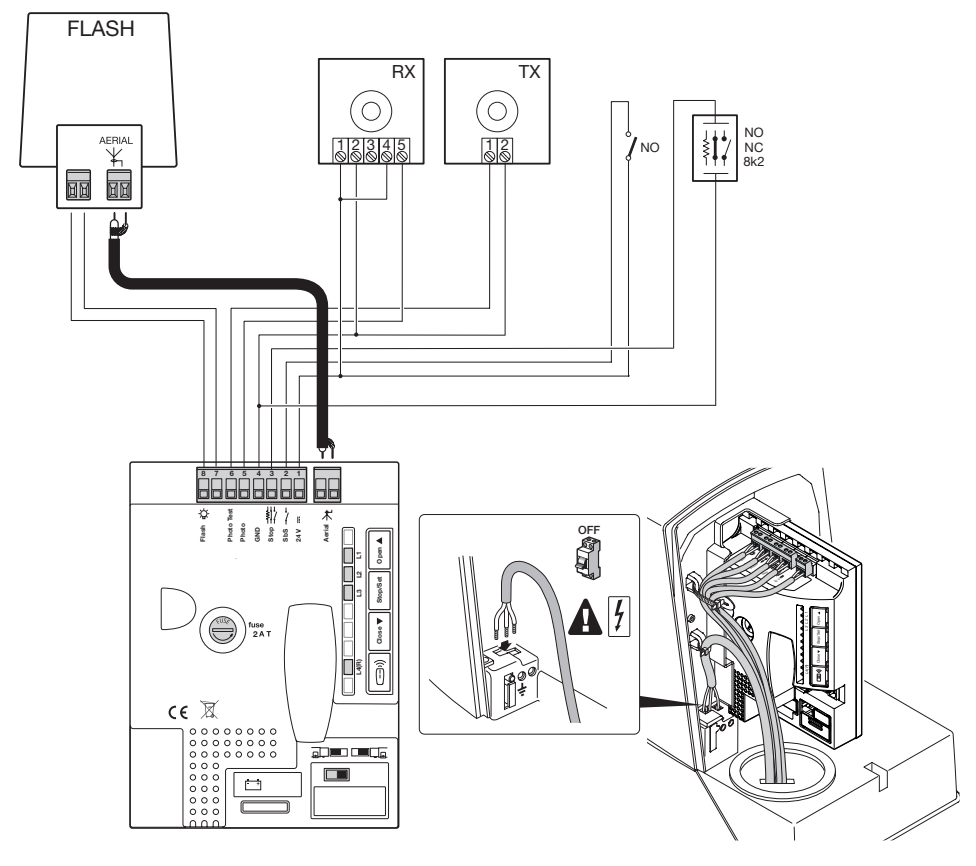

Διάγραμμα RD400 με ξεχωριστή τροφοδοσία TX από τον ακροδέκτη 6

Συνδεσμολογία με φωτοέλεγχο: η τροφοδοσία TX συνδέεται στους ακροδέκτες 6–4. Κάντε κλικ για μεγέθυνση της εικόνας.

Στοιχείο Σημασία / διαδικασία
TX 1 / TX 2 RD400 6 / RD400 4· συνολικά έως 100 mA στην έξοδο PHOTOTEST.
RX 1 / RX 2 RD400 1 / RD400 4.
RX 4 (C) / RX 5 (NC) RD400 1 / RD400 5.

Η λειτουργία των συνδεδεμένων διατάξεων ασφαλείας αναγνωρίζεται κατά την εκμάθηση των θέσεων. Μετά από αλλαγή της συνδεσμολογίας, επαναλάβετε την εκμάθηση και βεβαιωθείτε ότι η κίνηση δεν ξεκινά αν αποτύχει ο έλεγχος.

Ο συγχρονισμός πολλών ζευγών είναι ξεχωριστή λειτουργία των φωτοκυττάρων. Μην αλλάζετε αυτόματα τη γέφυρα SYNC όταν ενεργοποιείτε τον φωτοέλεγχο: η χρήση της πρέπει να συμφωνεί με το εγχειρίδιο των συγκεκριμένων φωτοκυττάρων και τον τύπο τροφοδοσίας τους. Το EPM περιγράφει συγχρονισμό για τροφοδοσία AC, ενώ εδώ το RD400 παρέχει DC.

Επιλογή φοράς κίνησης της πόρτας

Καθορίστε τη φορά κοιτάζοντας την πόρτα από την πλευρά του μηχανισμού κίνησης. Για άνοιγμα προς τα αριστερά, ρυθμίστε τον διακόπτη αριστερά· για άνοιγμα προς τα δεξιά, ρυθμίστε τον δεξιά.

RD400 – άνοιγμα προς τα αριστερά και θέση διακόπτη

Άνοιγμα προς τα αριστερά, θέα από την πλευρά του μηχανισμού κίνησης. Κάντε κλικ για μεγέθυνση της εικόνας.

RD400 – άνοιγμα προς τα δεξιά και θέση διακόπτη

Άνοιγμα προς τα δεξιά, θέα από την πλευρά του μοτέρ. Κάντε κλικ στην εικόνα για μεγέθυνση.

Μην αλλάζετε τη θέση του διακόπτη ενώ η πόρτα κινείται. Πριν επέμβετε στον ανοικτό μηχανισμό κίνησης, αποσυνδέστε την τροφοδοσία· μετά την αλλαγή κατεύθυνσης, επαληθεύστε ξανά την εκμάθηση θέσεων.

Αξιολόγηση μήκους φύλλου πόρτας

Η διαδικασία εκμάθησης εντοπίζει τις τελικές θέσεις, τη σύνδεση STOP και τη λειτουργία φωτοελέγχου. Επαναλάβετε τη διαδικασία μετά από αλλαγή των αναστολέων ή των διατάξεων ασφαλείας. Ο χώρος κίνησης πρέπει να παραμένει ελεύθερος.

  1. Απασφαλίστε τον μηχανισμό κίνησης, μετακινήστε την πόρτα περίπου στη μέση και ασφαλίστε την ξανά μηχανικά. Επαληθεύστε τον διακόπτη κατεύθυνσης.
  2. Ενεργοποιήστε την τροφοδοσία. Όταν το σύστημα είναι σε ηρεμία, το μοτέρ είναι σταματημένο, η πράσινη λυχνία LED OK αναβοσβήνει περίπου μία φορά το δευτερόλεπτο και ο φάρος είναι σβηστός.
  3. Κρατήστε ταυτόχρονα πατημένα τα Close + Stop/Set· όταν ξεκινήσει η κίνηση, μετά από περίπου 3 δευτερόλεπτα, αφήστε τα κουμπιά.
  4. Η πρώτη κίνηση πρέπει να είναι κλείσιμο. Αν η πόρτα ανοίγει, διακόψτε την εκμάθηση με το κουμπί Stop/Set, αποσυνδέστε την τροφοδοσία και ελέγξτε την κατεύθυνση.
  5. Αφήστε τον κύκλο να ολοκληρωθεί κλείσιμο → άνοιγμα → κλείσιμο. Κατά τη διάρκεια της εκμάθησης αναβοσβήνουν οι λυχνίες L2 και L3.
  6. Μετά την ολοκλήρωση της εκμάθησης, δώστε εντολή SbS για πλήρες άνοιγμα και στη συνέχεια άλλη εντολή για πλήρες κλείσιμο. Κατά τη διάρκεια αυτού του δοκιμαστικού κύκλου, ελέγξτε την επιβράδυνση περίπου 30–50 cm πριν από τους τερματικούς διακόπτες και τη στάση 2–3 cm πριν από τους μηχανικούς αναστολείς.

Αν μετά την ολοκλήρωση της εκμάθησης οι λυχνίες L2 και L3 εξακολουθούν να αναβοσβήνουν, η εκμάθηση δεν ήταν επιτυχής. Ελέγξτε την καλωδίωση και τη διάγνωση, διορθώστε την αιτία και επαναλάβετε την εκμάθηση.

Προγραμματισμός μηχανισμού κίνησης

Ο μηχανισμός κίνησης Road επιτρέπει τον προγραμματισμό πολλών λειτουργιών, είτε με ενεργοποίηση/απενεργοποίηση της λειτουργίας μέσω προγραμματισμού επιπέδου I,είτε με ρύθμιση της προκαθορισμένης παραμέτρου μέσω προγραμματισμού επιπέδου II..

Η πλακέτα διαθέτει τέσσερα κουμπιά και τέσσερις λυχνίες LED προγραμματισμού. Για αυτήν τη γενιά, η είσοδος στον προγραμματισμό γίνεται με παρατεταμένο πάτημα του Set για περίπου 3 δευτερόλεπτα.

Στοιχείο Σημασία / διαδικασία
Open ▲ Άνοιγμα· στο μενού μετακινεί την επιλογή προς τα πάνω.
Stop/Set Διακοπή· με παρατεταμένο πάτημα περίπου 3 δευτερολέπτων ανοίγει το μενού.
Close ▼ Κλείσιμο· στο μενού μετακινεί την επιλογή προς τα κάτω.
Radio Αποθήκευση και διαγραφή τηλεχειριστηρίων, ένδειξη μέσω της λυχνίας LED L4(R).

Λυχνίες LED ακροδεκτών και τέσσερα κουμπιά RD400 με λυχνίες LED L1 έως L4R

Κουμπιά και λυχνίες LED της πλακέτας. Η L4(R) ανήκει στον ραδιοφωνικό δέκτη. Κάντε κλικ στην εικόνα για μεγέθυνση.

Προγραμματισμός επιπέδου I.

Η αρχική κατάσταση και των τριών λειτουργιών του επιπέδου I είναι OFF. Το σύντομο αναβόσβημα κατά την επιλογή σημαίνει OFF, ενώ το παρατεταμένο σημαίνει ON.

  1. Κρατήστε πατημένο το Set για περίπου 3 δευτερόλεπτα και αφήστε το όταν αναβοσβήσει η L1.
  2. Επιλέξτε τη λειτουργία με τα κουμπιά Open / Close.
  3. Πατήστε στιγμιαία το Set για εναλλαγή μεταξύ OFF / ON. Αν χρειάζεται, ρυθμίστε και άλλη λειτουργία.
  4. Αν δεν πατηθεί κανένα κουμπί για 10 s, ο προγραμματισμός τερματίζεται και οι αλλαγές αποθηκεύονται.

Κατάλογος προγραμματιζόμενων λειτουργιών ενεργοποίησης/απενεργοποίησης:

Στοιχείο Σημασία / διαδικασία
L1 – διάρκεια επιβράδυνσης OFF = σύντομη επιβράδυνση· ON = παρατεταμένη.
L2 – ταχύτητα OFF = αργή· ON = γρήγορη.
L3 – αυτόματο κλείσιμο OFF = απενεργοποιημένο· ON = ενεργοποιημένο. Ο χρόνος παύσης επιλέγεται στο επίπεδο II· εργοστασιακή ρύθμιση 30 s.

Προγραμματισμός επιπέδου II.

Το επίπεδο II ρυθμίζει την τιμή της παραμέτρου. Η επιλογή της παραμέτρου και της τιμής της χρησιμοποιούν τις ίδιες λυχνίες LED σε δύο διαδοχικά βήματα.

  1. Κρατήστε πατημένο το Set για περίπου 3 δευτερόλεπτα και αφήστε το όταν αναβοσβήσει η L1.
  2. Επιλέξτε την παράμετρο L1, L2 ή L3 με τα Open / Close.
  3. Κρατήστε πατημένο το Set. Μετά από περίπου 3 δευτερόλεπτα ανάβει η λυχνία LED της τρέχουσας τιμής.
  4. Κρατήστε το Set πατημένο και επιλέξτε νέα τιμή με τα Open / Close· έπειτα αφήστε το Set.
  5. Αν δεν πατηθεί κανένα κουμπί για 10 s, το μενού κλείνει.

Κατάλογος προγραμματιζόμενων ρυθμιζόμενων λειτουργιών:

Στοιχείο Σημασία / διαδικασία
L1 – ισχύς μοτέρ L1 χαμηλή· L2 μεσαία· L3 υψηλή (εργοστασιακή ρύθμιση).
L2 – λειτουργία βηματικής εντολής SbS L1 άνοιγμα–στάση–κλείσιμο–άνοιγμα (εργοστασιακή ρύθμιση)· L2 άνοιγμα–στάση–κλείσιμο–στάση· L3 λειτουργία πολυκατοικίας.
L3 – χρόνος παύσης L1 15 s· L2 30 s (εργοστασιακή ρύθμιση)· L3 60 s. Ισχύει όταν είναι ενεργοποιημένο το αυτόματο κλείσιμο.

Μην αντισταθμίζετε τη μηχανική αντίσταση της πόρτας αυξάνοντας την ισχύ. Μετά την αλλαγή της ισχύος πρέπει να επαναληφθούν οι σχετικές μετρήσεις και οι δοκιμές ασφαλείας.

Σύνδεση πρόσθετων εξωτερικών συσκευών στον μηχανισμό κίνησης

Στοιχείο Σημασία / διαδικασία
Τροφοδοσία βοηθητικών συσκευών Μεταξύ 1 (+) και 4 (GND), 24 V DC με ανοχή −30 % / +50 %, συνολικά έως 100 mA.
Επαφή ελέγχου Ξεχωριστή επαφή NO χωρίς δυναμικό στους ακροδέκτες 1–2 (SbS). Δεν εφαρμόζεται εξωτερική τάση στην είσοδο.

Ειδικές λειτουργίες του μηχανισμού κίνησης

Διαρκώς ανοικτή πόρτα

Αν η εντολή SbS διαρκεί περισσότερο από 3 δευτερόλεπτα, προκαλεί άνοιγμα ανεξάρτητα από την καθορισμένη ακολουθία βημάτων. Μπορεί να χρησιμοποιηθεί με κατάλληλη χρονοεπαφή για να διατηρείται η πόρτα ανοικτή σε καθορισμένο χρονικό διάστημα.

Εξαναγκασμένη κίνηση

Σε περίπτωση βλάβης διάταξης ασφαλείας, ο κατασκευαστής περιγράφει κίνηση έκτακτης ανάγκης με το χειριστήριο πατημένο συνεχώς. Χρησιμοποιήστε την μόνο όταν έχετε άμεση ορατότητα της πόρτας, ο χώρος είναι ελεύθερος και δεν κινδυνεύουν άτομα. Η βλάβη πρέπει να επισκευαστεί το συντομότερο δυνατό.

  1. Δώστε εντολή. Αν η κίνηση δεν ξεκινήσει λόγω διάταξης ασφαλείας που εμποδίζει τη λειτουργία, δώστε ξανά την εντολή εντός 3 s και κρατήστε την πατημένη.
  2. Μετά από περίπου 2 s, η πόρτα αρχίζει να κινείται μόνο όσο κρατάτε πατημένη την εντολή.
  3. Αφήνοντας το χειριστήριο, σταματάτε αμέσως την πόρτα. Αυτή η λειτουργία δεν υποκαθιστά την επισκευή των στοιχείων ασφαλείας.

Αντιμετώπιση προβλημάτων του μηχανισμού κίνησης

Αν κάτι δεν είναι σαφές ή αντιμετωπίζετε οποιοδήποτε άλλο πρόβλημα, μπορείτε να επικοινωνήσετε με την τεχνική υποστήριξή μας για μηχανισμούς κίνησης NICE.

Ανάλογα με τη φύση του προβλήματος

Κατά την εγκατάσταση (ή σε περίπτωση βλάβης του μηχανισμού κίνησης) ενδέχεται να αντιμετωπίσετε ορισμένα από τα ακόλουθα προβλήματα:

Στοιχείο Σημασία / διαδικασία
Το τηλεχειριστήριο δεν ανάβει Ελέγξτε την μπαταρία του.
Το τηλεχειριστήριο ανάβει, αλλά η πόρτα δεν ανταποκρίνεται Ελέγξτε την αποθήκευση και το πρωτόκολλο του τηλεχειριστηρίου, την κεραία και τυχόν κλείδωμα της μνήμης.
Η λυχνία LED OK δεν ανάβει Ηλεκτρολόγος πρέπει να ελέγξει την τροφοδοσία και τις ασφάλειες αφού αποσυνδεθεί με ασφάλεια η παροχή.
Η εντολή έγινε δεκτή, αλλά η κίνηση δεν ξεκινά Καταγράψτε τις κόκκινες αναλαμπές της λυχνίας OK ή τη σειρά αναλαμπών του φάρου· ελέγξτε τα PHOTO, STOP και τις ενεργές εντολές.
Η κίνηση αντιστρέφεται αμέσως Ελέγξτε για εμπόδια, τριβές, την οδοντωτή ράγα και τον τερματικό διακόπτη. Η δύναμη ρυθμίζεται μόνο αφού ελεγχθεί ο μηχανισμός και επαναληφθεί ο έλεγχος ασφαλείας.

Διαγνωστικός έλεγχος με τις αναλαμπές του φάρου

Κατά την κανονική λειτουργία, ο φάρος αναβοσβήνει ανά διαστήματα 0,5 s. Σε περίπτωση βλάβης, μετρήστε τις αναλαμπές της σειράς, οι οποίες χωρίζονται από παύση περίπου ενός δευτερολέπτου. Τις ίδιες βλάβες υποδεικνύει και η κόκκινη λυχνία LED OK.

Αριθμός αναλαμπών Σημασία και έλεγχος
2 Το φωτοκύτταρο εμποδίζει την κίνηση. Ελέγξτε για εμπόδια, την ευθυγράμμιση, την τροφοδοσία και την επαφή ασφαλείας.
3 Ενεργοποίηση του περιοριστή δύναμης. Εντοπίστε την αιτία της υπερβολικής τριβής ή το εμπόδιο.
4 Ενεργοποίηση του STOP. Ελέγξτε τη συσκευή ασφαλείας και την καλωδίωση.
5 Σφάλμα εσωτερικών παραμέτρων. Περιμένετε τουλάχιστον 30 s· αν το πρόβλημα επιμένει, τεχνικός θα εκτελέσει επαναφορά και νέα εκμάθηση.
6 Υπέρβαση του κύκλου λειτουργίας. Αφήστε τον μηχανισμό κίνησης να ξεκουραστεί για λίγα λεπτά.
7 Εσωτερικό ηλεκτρικό σφάλμα. Τεχνικός θα αποσυνδέσει όλες τις πηγές τροφοδοσίας για λίγα δευτερόλεπτα· αν το σφάλμα επαναληφθεί, θα ελέγξει την πλακέτα και την καλωδίωση του κινητήρα.
8 Υπάρχει ήδη άλλη συνεχής εντολή. Ελέγξτε το κουμπί, το ρελέ ή τον χρονοδιακόπτη.
10 Υπέρβαση του χρόνου κίνησης ή απουσία τροφοδοσίας του κινητήρα κατά την εκμάθηση. Ελέγξτε τον μηχανισμό, τον χρόνο κίνησης και αν η πλακέτα έχει τοποθετηθεί σωστά στη βάση.

Διαγνωστικός έλεγχος με τις αναλαμπές των λυχνιών LED

Σε αυτή την πλακέτα υπάρχει η λυχνία LED OK, όχι BlueBUS. Η κατάσταση της εισόδου ασφαλείας υποδεικνύεται από το STOP· οι ρυθμίσεις και το ραδιόφωνο υποδεικνύονται από τις λυχνίες LED L1, L2, L3, L4(R). Η θέση τους φαίνεται στην εικόνα των κουμπιών.

Οριζόντιες λυχνίες LED OK, STOP

Ένδειξη Σημασία / διαδικασία
OK – πράσινο, μία φορά το δευτερόλεπτο Κανονική λειτουργία.
OK – 2 γρήγορες πράσινες αναλαμπές Αλλαγή εισόδου ή αποδοχή εντολής.
OK – κόκκινη σειρά αναλαμπών Βλάβη σύμφωνα με τον πίνακα αναλαμπών.
OK – σταθερά πράσινο ή κόκκινο Κατάσταση βλάβης· αν επιμένει μετά την αποσύνδεση και τον έλεγχο, απαιτείται σέρβις.
OK – σβηστό Ελέγξτε την τροφοδοσία και τις ασφάλειες.
Το STOP είναι αναμμένο / σβηστό Αναμμένο: η κατάσταση της εισόδου είναι κανονική. Σβηστό: ενεργοποίηση του STOP· ελέγξτε τη συσκευή και την αποθηκευμένη κατάσταση εκμάθησης.

Λυχνίες LED L1–L4(R) δίπλα στα κουμπιά

Ένδειξη Σημασία / διαδικασία
L1 Σβηστή = σύντομη επιβράδυνση, αναμμένη = παρατεταμένη.
L2 Σβηστή = χαμηλή ταχύτητα, αναμμένη = υψηλή.
L3 Σβηστή = αυτόματο κλείσιμο απενεργοποιημένο, αναμμένη = ενεργοποιημένο.
Οι L1 + L2 + L3 αναβοσβήνουν Απαιτείται εκμάθηση των θέσεων· κατά τον προγραμματισμό, ακολουθήστε την αντίστοιχη διαδικασία.
Η L4(R) είναι αναμμένη Κατά την κανονική λειτουργία έγινε δεκτός μη αποθηκευμένος κωδικός τηλεχειρισμού.
Η L4(R) αναβοσβήνει Σε εξέλιξη η αποθήκευση ή η διαγραφή τηλεχειριστηρίων.

Χειροκίνητη απασφάλιση του μηχανισμού κίνησης NICE Road RD400

Σε περίπτωση διακοπής ρεύματος ή βλάβης, μπορείτε να απασφαλίσετε το RD400 με το παρεχόμενο κλειδί και να μετακινήσετε την πύλη με το χέρι. Προηγουμένως, αποτρέψτε την ακούσια κίνηση και αποσυνδέστε τις πηγές τροφοδοσίας. Αν το φύλλο κινείται μόνο του ή κολλάει μετά την απασφάλιση, χρειάζεται επισκευή.

Χειροκίνητη απασφάλιση και επανασφάλιση RD400

Το αριστερό μέρος της εικόνας δείχνει την απασφάλιση και το δεξί την επανασφάλιση του RD400. Κάντε κλικ στην εικόνα για μεγέθυνση.

  1. Ανοίξτε το κάλυμμα της κλειδαριάς, βάλτε και γυρίστε το κλειδί· ανασηκώστε τη λαβή απασφάλισης όπως φαίνεται στην εικόνα.
  2. Μετακινήστε την πύλη αργά και ελεγχόμενα με το χέρι.
  3. Για να ασφαλίσετε ξανά, κλείστε τη λαβή, γυρίστε και αφαιρέστε το κλειδί και κλείστε το κάλυμμα. Ελέγξτε την εμπλοκή του μηχανισμού πριν από την αυτόματη λειτουργία.

 Τεχνικά χαρακτηριστικά του μηχανισμού κίνησης NICE Road RD400

Ένδειξη Σημασία / διαδικασία
Χρήση / όρια Συρόμενες αυλόπορτες για οικιακή χρήση, έως 400 kg και 8 m, ανάλογα με τον κύκλο λειτουργίας.
Κινητήρας / τροφοδοσία Ηλεκτρομηχανικός μηχανισμός κίνησης με ενσωματωμένη μονάδα ελέγχου· τροφοδοσία δικτύου RD400 230 V AC, 50/60 Hz. Το RD400/V1 είναι έκδοση με διαφορετική τάση.
Μέγ. ισχύς / ρεύμα 210 W / 1,1 A.
Ροπή Εκκίνησης 12 Nm (400 N)· ονομαστική 5 Nm (167 N).
Ταχύτητα Χωρίς φορτίο 0,13 ή 0,25 m/s· στην ονομαστική ροπή 0,16 m/s.
Οδόντωση Z15, module 4, βήμα 12,5 mm, διάμετρος βήματος 60 mm.
Λειτουργία Μέγ. 50 κύκλοι την ημέρα, συνεχής λειτουργία έως 9 min· επιπλέον περιορισμός ανάλογα με το μήκος και το βάρος.
Ασφάλειες / προστασία F1 T 1 A / 250 V· F2 T 2 A / 250 V· κλάση I, προστατευτική γείωση.
Φάρος / μπαταρία Ένας NICE ELDC· προαιρετικά NICE PS124.
Λειτουργίες 3 λειτουργίες ON/OFF και 3 ρυθμιζόμενες παράμετροι. Εκμάθηση του STOP και των θέσεων.
Περιβάλλον −20 έως +55 °C· IP44.
Διαστάσεις / βάρος 330 × 195 × 277 mm· 8 kg.

Τεχνικά χαρακτηριστικά του ενσωματωμένου ραδιοδέκτη του μηχανισμού κίνησης NICE Road RD400

Ένδειξη Σημασία / διαδικασία
Δέκτης Ενσωματωμένος, 4 εντολές, 433,92 MHz.
Πρωτόκολλα FloR, O-Code, Smilo. Το πρώτο αποθηκευμένο τηλεχειριστήριο καθορίζει την οικογένεια των επόμενων.
Μνήμη Έως 100 τηλεχειριστήρια κατά την αποθήκευση στη λειτουργία I.
Κεραία / ευαισθησία 52 Ω, καλώδιο RG58 ή αντίστοιχο· ευαισθησία καλύτερη από 0,5 µV.
Εμβέλεια Ο κατασκευαστής αναφέρει 100–150 m· η εμβέλεια επηρεάζεται από εμπόδια, παρεμβολές και τη θέση της κεραίας.
Θερμοκρασία −20 έως +55 °C.

Αποθήκευση τηλεχειριστηρίων

Η διαδικασία αφορά τον ενσωματωμένο δέκτη της περιγραφόμενης πλακέτας με τέσσερα πλήκτρα. Επιλέξτε τηλεχειριστήριο με υποστηριζόμενο πρωτόκολλο, για παράδειγμα NICE ON2E ή NICE FLO2RE, ανάλογα με την οικογένεια που χρησιμοποιείται. Η σύζευξη δεν απαιτεί διαγραφή της διαδρομής της αυλόπορτας.

Λειτουργία I – ολόκληρο το τηλεχειριστήριο

  1. Κρατήστε πατημένο το Radio για τουλάχιστον 5 s και αφήστε το όταν ανάψει η λυχνία LED L4(R).
  2. Εντός 10 s, κρατήστε πατημένο το πρώτο πλήκτρο του τηλεχειριστηρίου για τουλάχιστον 5 s και αφήστε το.
  3. Τρεις αναλαμπές της L4(R) επιβεβαιώνουν την αποθήκευση. Αν δεν αποθηκευτεί κάτι άλλο, η λειτουργία τερματίζεται μετά από 10 s.

T1 = βηματική λειτουργία (SbS), T2 = διέλευση πεζών, T3 = άνοιγμα, T4 = κλείσιμο· το τηλεχειριστήριο δύο πλήκτρων διαθέτει μόνο τα T1 και T2.

Λειτουργία II – ένα πλήκτρο

  1. Πατήστε στιγμιαία το Radio 1 φορά για SbS, 2 φορές για διέλευση πεζών, 3 φορές για άνοιγμα ή 4 φορές για κλείσιμο.
  2. Ελέγξτε ότι η L4(R) αναβοσβήνει τον αντίστοιχο αριθμό φορών.
  3. Εντός 10 s, κρατήστε πατημένο το επιθυμητό πλήκτρο του τηλεχειριστηρίου για τουλάχιστον 3 s· τρεις αναλαμπές επιβεβαιώνουν την αποθήκευση.

Μπορείτε να συγκρίνετε άλλους δέκτες και διαδικασίες στον οδηγό σύζευξης τηλεχειριστηρίων NICE. Αν δεν είναι δυνατή η αποθήκευση του τηλεχειριστηρίου, ελέγξτε επίσης αν είναι κλειδωμένη η μνήμη του ραδιοδέκτη.

Επαναφορά της μονάδας ελέγχου

Η επαναφορά χρησιμοποιείται για τη συνειδητή διαγραφή των ρυθμίσεων και δεν αποτελεί υποχρεωτικό πρώτο βήμα. Με τον κινητήρα σταματημένο, κρατήστε πατημένα τα Open + Close για περίπου 3 s. Όταν ανάψουν όλες οι λυχνίες LED, αφήστε τα πλήκτρα. Όταν ολοκληρωθεί η διαδικασία, οι L1, L2 και L3 αναβοσβήνουν. Πρέπει να επαναλάβετε την εκμάθηση των θέσεων, τις ρυθμίσεις και τις δοκιμές ασφαλείας. Τα αποθηκευμένα τηλεχειριστήρια δεν διαγράφονται με αυτή τη διαδικασία.

Εφεδρική μπαταρία και διεπαφή σέρβις

Για το RD400 αυτής της γενιάς προβλέπεται η προαιρετική μπαταρία NICE PS124 χωρητικότητας 1,2 Ah, με ενσωματωμένη φόρτιση. Συνδέεται μόνο μετά την ολοκλήρωση της εγκατάστασης και του προγραμματισμού, με το δίκτυο αποσυνδεδεμένο. Μετά τη σύνδεση, ο μηχανισμός τροφοδοτείται ακόμη και χωρίς σύνδεση στο δίκτυο. Η αυτονομία εξαρτάται από το φορτίο του μηχανισμού και την κατάσταση της μπαταρίας.

Προγραμματιστής σέρβις NICE OVIEW συνδέεται μέσω του NICE IBT4N στη θύρα BusT4. Συνδέετε τη διεπαφή μόνο όταν οι πηγές τροφοδοσίας είναι αποσυνδεδεμένες.

Δοκιμές, παράδοση και συντήρηση

  • Ελέγξτε το άνοιγμα, το κλείσιμο, τη διακοπή, την επιβράδυνση και τους δύο τερματικούς διακόπτες.
  • Δοκιμάστε κάθε ζεύγος φωτοκυττάρων, κάθε διάταξη STOP και τη δοκιμή φωτοκυττάρων, εφόσον χρησιμοποιείται.
  • Ελέγξτε τις δυνάμεις και πραγματοποιήστε τις μετρήσεις που απαιτούνται για τη συγκεκριμένη αυλόπορτα· η υψηλή δύναμη δεν πρέπει να αντισταθμίζει μηχανικό πρόβλημα.
  • Ελέγξτε την απασφάλιση, τα καλύμματα, τα προστατευτικά στοιχεία και τις σημάνσεις. Παραδώστε στον χρήστη τις οδηγίες λειτουργίας και το πρόγραμμα συντήρησης.

Ο τεχνικός πραγματοποιεί συντήρηση τουλάχιστον κάθε 6 μήνες ή το αργότερο μετά από 10 000 κινήσεις από το τελευταίο σέρβις. Ο χρήστης διατηρεί καθαρό τον χώρο και τα φωτοκύτταρα· αν παρουσιαστεί ασυνήθιστος θόρυβος ή απότομη κίνηση, σταματά να χρησιμοποιεί τον αυτοματισμό. Κατά τον καθαρισμό της διαδρομής, αποσυνδέει και τυχόν μπαταρία. Παρακολουθείτε την αυλόπορτα από ασφαλή απόσταση όσο κινείται. Περάστε μόνο όταν είναι εντελώς ανοιχτή και ακίνητη. Τα παιδιά δεν πρέπει να χειρίζονται την αυλόπορτα ούτε να παίζουν κοντά της.

Επιστροφή στην αρχή

Εκτύπωση σελίδας Εκτύπωση σελίδας
