Τεχνικό εγχειρίδιο για τις μπάρες NICE WIDE S, WIDE M και WIDE L
Σύγκριση μοντέλων NICE WIDE
| Παράμετρος | NICE WIDES | NICE WIDEM | NICE WIDEL |
|---|---|---|---|
| Ελάχ. χρόνος ανοίγματος | 4 s | 3,5 s | 5 s |
| Ραδιοφωνικός δέκτης | ενσωματωμένος + SM / OXI | ενσωματωμένος + SM / OXI | ενσωματωμένος + SM / OXI |
Κοινά στοιχεία της μονάδας ελέγχου
| Παράμετρος | Τιμή |
|---|---|
| Εφεδρική τροφοδοσία | NICE PS324 |
| Φωτοβολταϊκή τροφοδοσία | Όχι |
| Έξοδος φάρου | μέγ. 25 W |
| Έξοδοι CL / OGI | 24 V DC, μέγ. 10 W ανά έξοδο |
| Είσοδοι | STOP, PHOTO, PHOTO 2, SbS, OPEN, CLOSE |
| Κεραία | 50 Ω, καλώδιο RG58 |
| Ρύθμιση | ποτενσιόμετρα και μικροδιακόπτες στη μονάδα ελέγχου |
Όλα τα μοντέλα WIDE S, WIDE M και WIDE L διαθέτουν απλό ενσωματωμένο ραδιοφωνικό δέκτη, καθώς και υποδοχή SM για δέκτες της σειράς OXI. Ένα σύγχρονο συγκεκριμένο παράδειγμα πρόσθετου δέκτη είναι ο NICE OXIBD· για μεγαλύτερη εμβέλεια, εναλλακτική επιλογή είναι ο NICE OXILR με συμβατά τηλεχειριστήρια NICE ON3ELR.
Περισσότερες πληροφορίες για ολόκληρη τη σειρά θα βρείτε στην κατηγορία μπάρες NICE WIDE ή στην επισκόπηση μπαρών NICE.
Συμβατά αξεσουάρ για τις μπάρες NICE WIDE
Η μπάρα πωλείται χωριστά, χωρίς βραχίονα. Επιλέξτε πρώτα τον βραχίονα και την πλάκα βάσης σύμφωνα με το μοντέλο και, στη συνέχεια, τα εξαρτήματα ασφαλείας και λειτουργίας ανάλογα με τη συγκεκριμένη είσοδο.
Βασική διαμόρφωση ανά μοντέλο
WIDE S και WIDE M: βραχίονας NICE XBA19 και πλάκα βάσης NICE SIA1.
WIDE L: βραχίονας NICE XBA15 (3 m), NICE XBA14 (4 m) ή NICE XBA5 (5 m) και πλάκα βάσης NICE SIA2.
WIDE L με βραχίονα 6 m: δύο βραχίονες NICE XBA15 ενωμένοι με το εξάρτημα NICE XBA9.
Ασφάλεια διέλευσης
- NICE EPM – φωτοκύτταρα με ρελέ για την είσοδο PHOTO.
- NICE XBA13 – προστατευτικό αντικραδασμικό λάστιχο για την κάτω ακμή του βραχίονα.
- NICE WA10 – ανακλαστικά στοιχεία για καλύτερη ορατότητα του βραχίονα.
Φωτεινή σηματοδότηση

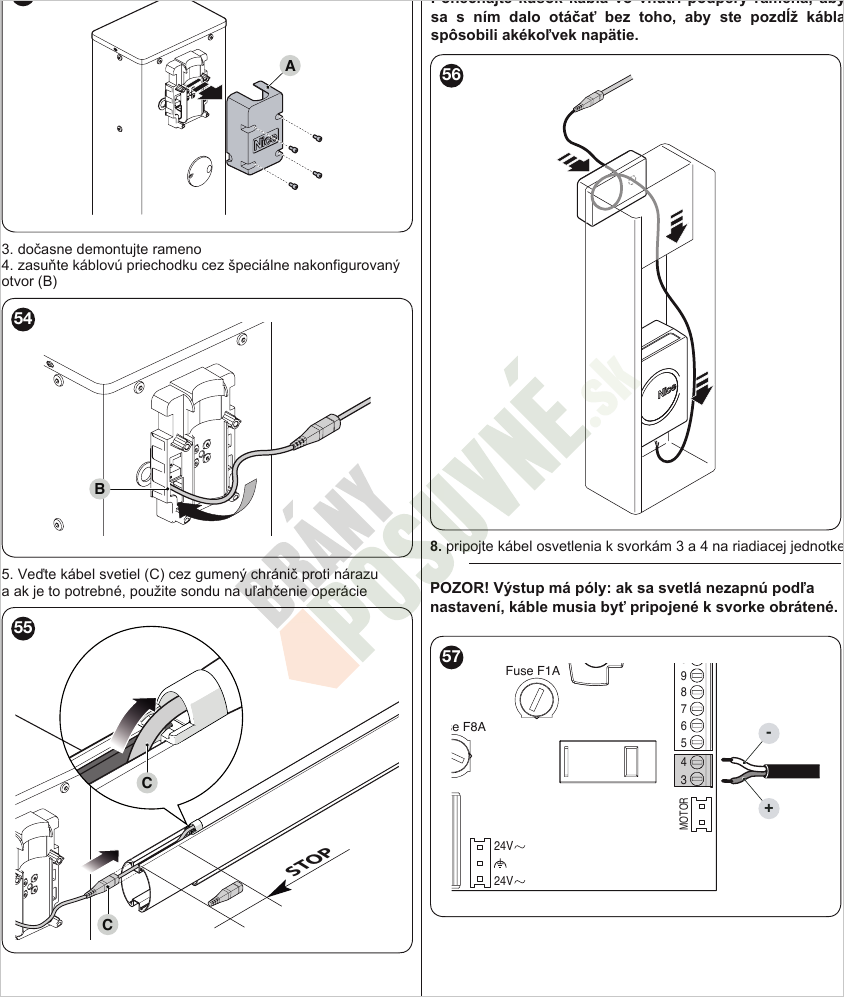

- NICE XBA4 για WIDE S/M· NICE XBA6 ή NICE XBA18 για WIDE L, ανάλογα με το μήκος του βραχίονα.
- NICE ELDC – εξωτερικός φάρος LED· η μέγιστη ισχύς εξόδου του φάρου είναι 25 W.
Στηρίγματα, κάτω προστατευτική δοκός και ειδική τοποθέτηση
- NICE WA11 – ρυθμιζόμενο σταθερό στήριγμα για όλα τα μοντέλα.
- NICE WA12 – κινητό στήριγμα για WIDE M/L.
- NICE WA13 – κάτω προστατευτική δοκός αλουμινίου.
- NICE WIA10 – πλευρική αναδίπλωση του βραχίονα για WIDE S/M.
- NICE WIA11 – αρθρωτός σύνδεσμος αναδίπλωσης για WIDE M σε εγκαταστάσεις με χαμηλό ύψος.
Χειρισμός και εφεδρική τροφοδοσία
- NICE OXIBD – σύγχρονος πρόσθετος δέκτης της σειράς OXI.
- NICE OXILR – δέκτης μεγάλης εμβέλειας για συμβατά τηλεχειριστήρια NICE ON3ELR.
- NICE PS324 – εφεδρική τροφοδοσία με ενσωματωμένη φόρτιση για WIDE S/M/L.
Σημαντικό: Τα φώτα, το λάστιχο, η κάτω προστατευτική δοκός, το στήριγμα και τα υπόλοιπα εξαρτήματα αλλάζουν το βάρος του βραχίονα. Μετά από κάθε αλλαγή στη διαμόρφωση, ελέγξτε ξανά την εξισορρόπηση του βραχίονα και την καταλληλότητα του ελατηρίου.
Έγγραφα και άλλες επιλογές
Συνιστώμενη καλωδίωση για NICE WIDE
Για την ηλεκτρική εγκατάσταση της μπάρας, είναι σημαντικό να προετοιμάσετε τα καλώδια πριν από την τοποθέτηση του περιβλήματος της μπάρας. Για μεγαλύτερες διαδρομές ή όταν περνούν μαζί καλώδια πολλών συσκευών, η διαστασιολόγηση πρέπει να επαληθεύεται ανάλογα με τη συγκεκριμένη εγκατάσταση.

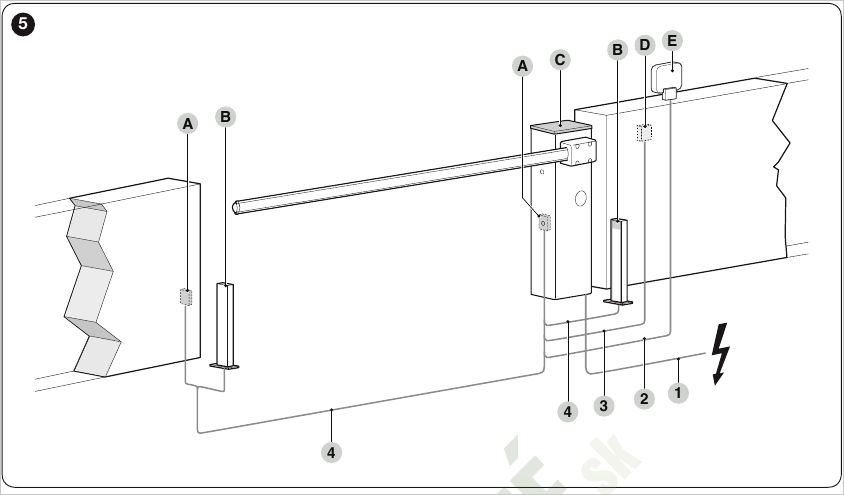

Ενδεικτική διάταξη συσκευών και καλωδίων. Οι ακριβείς διατομές και τα μέγιστα μήκη αναφέρονται στον πίνακα κάτω από το διάγραμμα.
| Σύνδεση | Καλώδιο, μήκος και σημείωση |
|---|---|
| Τροφοδοσία 230 V | 3 x 1,5 mm², μέγ. 30 m. Για μήκος πάνω από 30 m, χρησιμοποιήστε 3 x 2,5 mm² και ξεχωριστή προστατευτική γείωση στη μπάρα. |
| Φάρος | 2 x 0,5 mm², μέγ. 30 m. Έξοδος LIGHT. |
| Διακόπτης με κλειδί | 2 x 2 x 0,25 mm², μέγ. 30 m. Δύο ξεχωριστοί αγωγοί για τις επαφές ελέγχου· μπορούν να αντικατασταθούν από καλώδιο 4 x 0,5 mm². |
| Φωτοκύτταρο TX | 2 x 0,25 mm², μέγ. 30 m. Για μήκος πάνω από 30 m έως 40 m, χρησιμοποιήστε 2 x 1 mm². |
| Φωτοκύτταρο RX | 4 x 0,25 mm², μέγ. 30 m. Για μήκος πάνω από 30 m έως 40 m, χρησιμοποιήστε 2 x 1 mm². |
| Είσοδος OPEN | 2 x 0,25 mm², μέγ. 30 m. Κανονικά ανοικτή επαφή. |
| Είσοδος CLOSE | 2 x 0,25 mm², μέγ. 30 m. Κανονικά ανοικτή επαφή. |
| Κεραία | RG58, θωρακισμένο ομοαξονικό καλώδιο, μέγ. 15 m. Συνιστάται το μήκος να είναι όσο το δυνατόν μικρότερο, ιδανικά έως 5 m. |
| Ενδεικτική λυχνία ανοικτής μπάρας | 2 x 0,5 mm², μέγ. 30 m. Έξοδος OGI ή φωτεινός σηματοδότης, ανάλογα με τη ρύθμιση των μικροδιακοπτών 9 και 10. |
Τοποθέτηση περιβλήματος και πλάκας βάσης NICE WIDE
Πριν τοποθετήσετε την μπάρα, προετοιμάστε τους σωλήνες προστασίας καλωδίων και βεβαιωθείτε ότι το υπόστρωμα επιτρέπει σταθερή, επίπεδη και ασφαλή αγκύρωση. Για τα WIDE S και WIDE M προορίζεται η πλάκα βάσης NICE SIA1, ενώ για το WIDE L η πλάκα βάσης NICE SIA2.
Ασφάλεια: Η θεμελίωση και η μέθοδος αγκύρωσης πρέπει να αξιολογούνται από εξειδικευμένο εγκαταστάτη, ανάλογα με το υπόστρωμα, τις τοπικές συνθήκες και το φορτίο της μπάρας. Το σημείο δεν πρέπει να πλημμυρίζει και πρέπει να επιτρέπει ασφαλή πρόσβαση στο περίβλημα.
Αγκύρωση σε έτοιμη φέρουσα βάση
- Αφαιρέστε το επάνω κάλυμμα και το πίσω πάνελ του περιβλήματος της μπάρας.

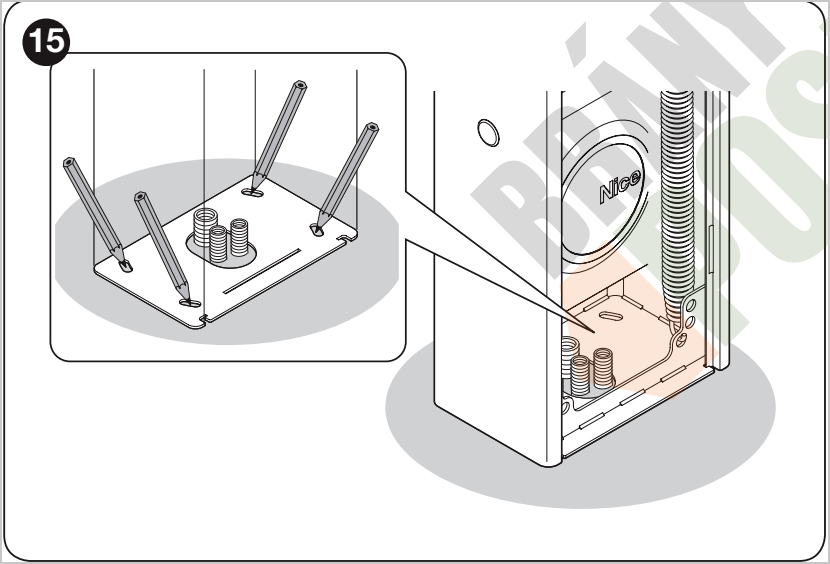

- Τοποθετήστε το περίβλημα πάνω στην έτοιμη βάση και σημειώστε τα τέσσερα σημεία αγκύρωσης μέσα από τις οπές στερέωσης.
- Απομακρύνετε το περίβλημα και ανοίξτε οπές στα σημειωμένα σημεία.
- Τοποθετήστε τέσσερα κατάλληλα αγκύρια διαστολής.
- Επανατοποθετήστε το περίβλημα και στερεώστε το με κατάλληλα παξιμάδια και ροδέλες.
Τα αγκύρια, τα παξιμάδια και οι ροδέλες για την απευθείας αγκύρωση δεν περιλαμβάνονται στη συσκευασία.
Το περίβλημα χρησιμεύει ως πρότυπο για την ακριβή σήμανση των τεσσάρων σημείων αγκύρωσης.
Νέα βάση από σκυρόδεμα με πλάκα βάσης
| Απαίτηση | Τιμή σύμφωνα με το εγχειρίδιο |
|---|---|
| Ελάχιστο πάχος σκυροδέματος | 150 mm |
| Οπλισμός | χαλύβδινος οπλισμός |
| Όγκος σκυροδέματος | πάνω από 0,2 m³ |
| Ενδεικτικό παράδειγμα θεμελίωσης | πάχος 250 mm, επιφάνεια 0,8 m²· περίπου 0,9 × 0,9 m |
| Πρόσθετη αγκύρωση της πλάκας στο σκυρόδεμα | 4 αγκύρια με βίδες M12· αντοχή σε εφελκυσμό τουλάχιστον 400 kg, σύμφωνα με την τεκμηρίωση |
- Προετοιμάστε το λάκκο θεμελίωσης και τους σωλήνες προστασίας για τη διέλευση των ηλεκτρικών καλωδίων.

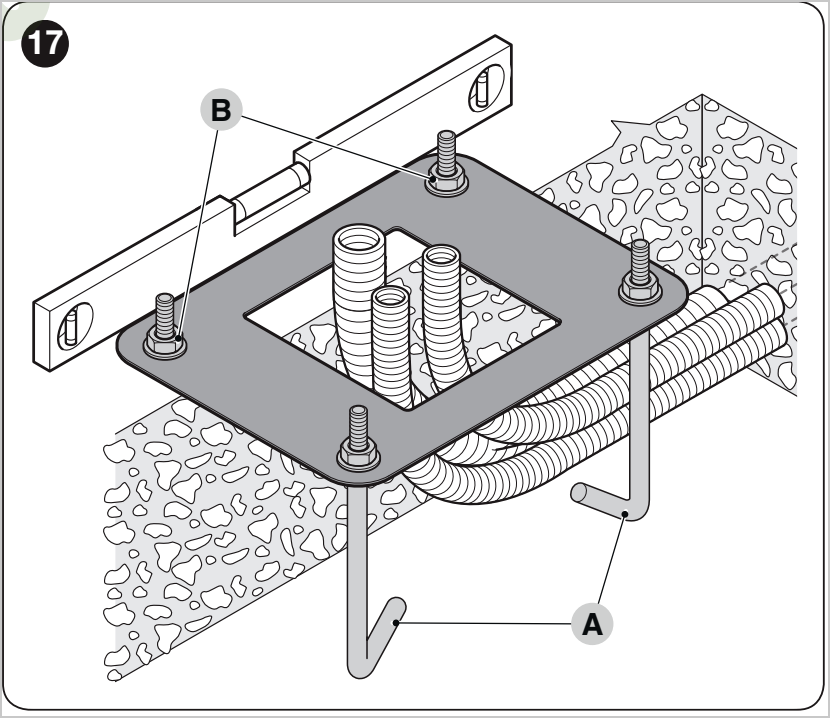

- Στερεώστε τέσσερις γάντζους αγκύρωσης στην πλάκα βάσης. Τοποθετήστε ένα παξιμάδι και μία ροδέλα σε κάθε γάντζο, τόσο στην επάνω όσο και στην κάτω πλευρά της πλάκας.
- Ελέγξτε τη θέση των σωλήνων προστασίας καλωδίων στο κεντρικό άνοιγμα της πλάκας.
Η πλάκα βάσης πρέπει να παραμείνει οριζόντια· περάστε τους σωλήνες προστασίας καλωδίων από το κεντρικό άνοιγμά της.
Σημαντικό: Σφίξτε το κάτω παξιμάδι κάθε γάντζου αγκύρωσης μέχρι το τέλος του σπειρώματος.
- Ρίξτε το σκυρόδεμα και τοποθετήστε την πλάκα βάσης πριν αρχίσει να πήζει.
- Ευθυγραμμίστε την πλάκα με την επιφάνεια, παράλληλα προς τον μελλοντικό βραχίονα της μπάρας και απολύτως οριζόντια.
- Περιμένετε να σκληρύνει πλήρως το σκυρόδεμα. Το εγχειρίδιο αναφέρει ότι αυτό συνήθως διαρκεί περίπου δύο εβδομάδες.

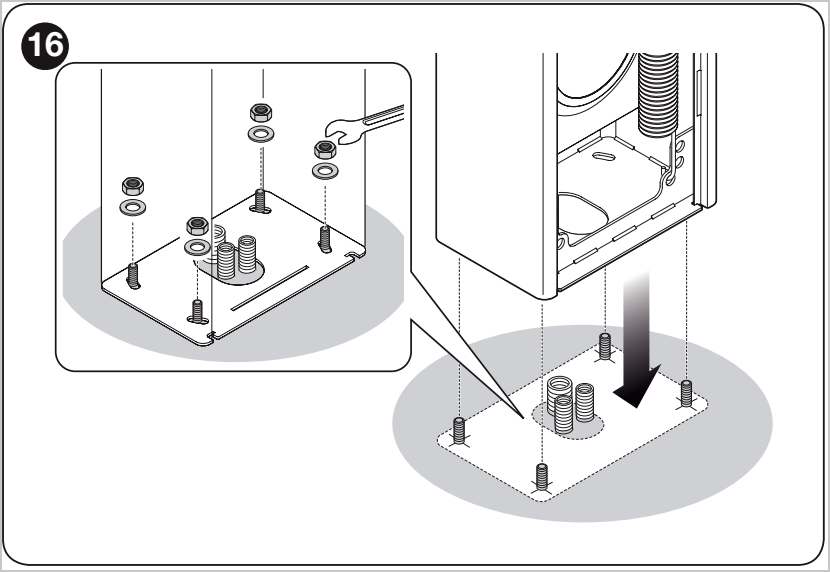

- Αφαιρέστε τα τέσσερα επάνω παξιμάδια και τις ροδέλες από τους γάντζους αγκύρωσης.
- Ανοίξτε το περίβλημα, τοποθετήστε το πάνω στους γάντζους αγκύρωσης και στερεώστε το με τα παξιμάδια και τις ροδέλες που αφαιρέσατε.
Αφού σκληρύνει η βάση, το περίβλημα τοποθετείται στα τέσσερα σημεία αγκύρωσης και ασφαλίζεται με παξιμάδια και ροδέλες.
Υπόστρωμα διαφορετικό από οπλισμένο σκυρόδεμα: Ελέγξτε τη συνοχή και τη φέρουσα ικανότητά του. Σύμφωνα με το εγχειρίδιο, τα τέσσερα σημεία αγκύρωσης πρέπει να αντέχουν με ασφάλεια φορτίο περίπου 1 000 kg. Ο εγκαταστάτης πρέπει να επιλέξει τον κατάλληλο τύπο αγκυρίου ανάλογα με το υπόστρωμα.
Σύνδεση της μονάδας ελέγχου NICE WIDE
Η μονάδα ελέγχου WIDE διαθέτει ξεχωριστούς ακροδέκτες για την τροφοδοσία των παρελκομένων, τις εισόδους ασφαλείας, τις εισόδους ελέγχου, τον φάρο, τον φωτισμό και την κεραία. Οι αχρησιμοποίητες είσοδοι τύπου NC πρέπει να γεφυρωθούν με τον κοινό ακροδέκτη, σύμφωνα με τον τρόπο σύνδεσης.

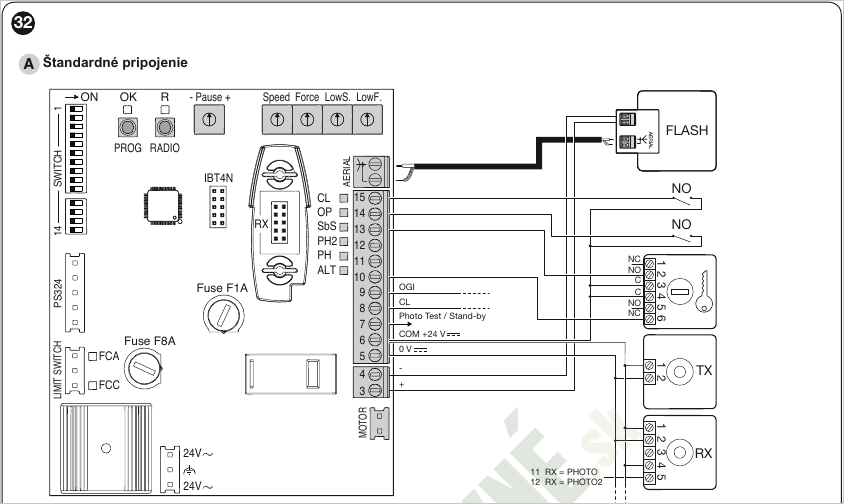

Τυπική σύνδεση φάρου, εισόδων ελέγχου και φωτοκυττάρων.
| Ακροδέκτες | Ονομασία / τύπος | Λειτουργία |
|---|---|---|
| 3 - 4 | LIGHT Έξοδος |
Φάρος. Κατά την κίνηση αναβοσβήνει με κύκλο περίπου 0,5 s αναμμένος και 0,5 s σβηστός. |
| 5 | SERVICES 24 V DC |
Τροφοδοσία παρελκομένων 24 V DC, μέγιστο 200 mA. |
| 6 - 8 | CL Έξοδος |
Φωτισμός ή έξοδος φωτεινού σηματοδότη, ανάλογα με τη ρύθμιση. Με την τυπική ρύθμιση, ενεργοποιείται στην αρχή του ελιγμού και σβήνει περίπου 60 s μετά την ολοκλήρωσή του. |
| 6 - 9 | OGI Έξοδος |
Ενδεικτική λυχνία ανοικτής μπάρας ή έξοδος φωτεινού σηματοδότη, ανάλογα με τη ρύθμιση. Με την τυπική ρύθμιση, είναι σβηστή όταν η μπάρα είναι κλειστή, αναμμένη όταν είναι ανοικτή και αναβοσβήνει κατά την κίνηση. |
| 6 - 10 | STOP Είσοδος NC |
Μπλοκάρισμα ή άμεση διακοπή του ελιγμού από διάταξη ασφαλείας. |
| 6 - 11 | PHOTO Είσοδος NC |
Φωτοκύτταρα για το κλείσιμο. Η ενεργοποίηση κατά το κλείσιμο προκαλεί διακοπή ή αντιστροφή της κίνησης, ανάλογα με τη ρύθμιση. |
| 6 - 12 | PHOTO 2 Είσοδος NC |
Φωτοκύτταρα για το άνοιγμα. Η ενεργοποίηση κατά το άνοιγμα προκαλεί διακοπή ή αντιστροφή της κίνησης, ανάλογα με τη ρύθμιση. |
| 6 - 13 | SbS Είσοδος NO |
Εντολή βηματικής λειτουργίας. Η τυπική ακολουθία είναι Άνοιγμα - Διακοπή - Κλείσιμο - Διακοπή. |
| 6 - 14 | OPEN Είσοδος NO |
Εντολή ανοίγματος. Ακολουθία Άνοιγμα - Διακοπή - Άνοιγμα - Διακοπή. |
| 6 - 15 | CLOSE Είσοδος NO |
Εντολή κλεισίματος. Ακολουθία Κλείσιμο - Διακοπή - Κλείσιμο - Διακοπή. |
| 7 | 24 V / Δοκιμή φωτοκυττάρων / Αναμονή 24 V DC |
Βοηθητική τροφοδοσία 24 V DC, μέγιστο 200 mA. Στην επιλεγμένη λειτουργία χρησιμοποιείται για τη δοκιμή των φωτοκυττάρων ή για τη λειτουργία αναμονής. |
| AERIAL | Κεραία Είσοδος |
Σύνδεση της κεραίας του δέκτη, αντίσταση 50 Ω, καλώδιο RG58. |
Ρύθμιση του βραχίονα και των τερματικών θέσεων
Πριν από τον προγραμματισμό, ο βραχίονας πρέπει να έχει τοποθετηθεί σωστά μηχανικά και να είναι εξισορροπημένος, ενώ η μονάδα ελέγχου πρέπει να γνωρίζει την κατεύθυνση κίνησης και τις τερματικές θέσεις. Η μπάρα χρησιμοποιεί τερματικούς διακόπτες με τις ενδείξεις FCA και FCC.
Εξισορρόπηση του βραχίονα

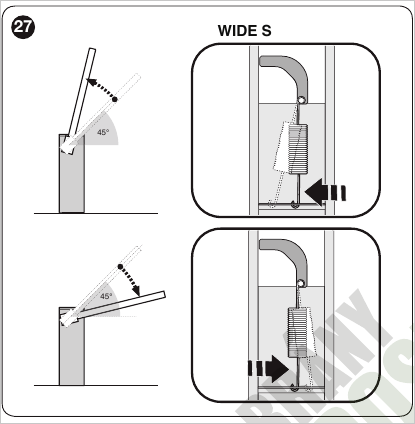

Μηχανισμός εξισορρόπησης WIDE S.

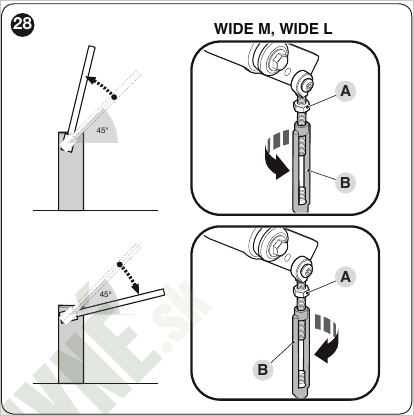

Μηχανισμός εξισορρόπησης WIDE M και WIDE L.

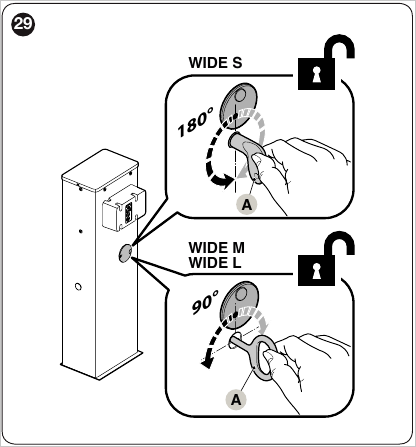

- Απασφαλίστε τον κινητήρα και τοποθετήστε τον βραχίονα περίπου στις 45°.
- Ελέγξτε αν ο βραχίονας παραμένει ακίνητος. Αν ανυψώνεται, μειώστε την επίδραση του ελατηρίου· αν χαμηλώνει, αυξήστε την επίδραση του ελατηρίου, σύμφωνα με τον μηχανισμό του συγκεκριμένου μοντέλου.
- Επαναλάβετε τον έλεγχο περίπου στις 20° και στις 70°. Ο βραχίονας δεν πρέπει να ανυψώνεται ούτε να χαμηλώνει απότομα από μόνος του.

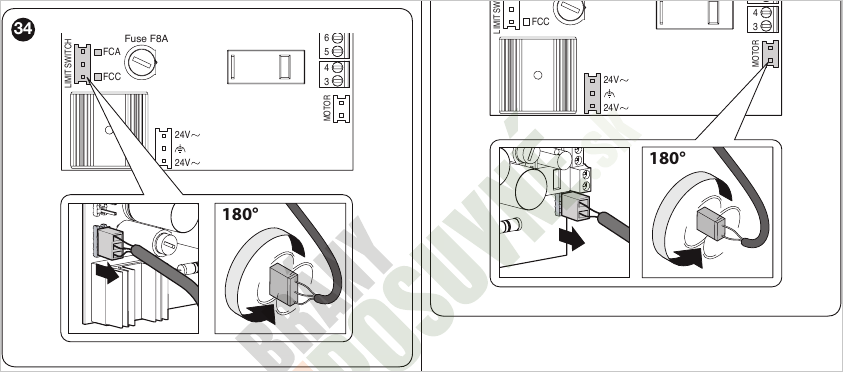

Έλεγχος των τερματικών διακοπτών
Αν δεν συμφωνούν οι ενδείξεις LED FCA/FCC ή η κατεύθυνση κίνησης του βραχίονα, αφού αποσυνδέσετε την τροφοδοσία, περιστρέψτε τον αντίστοιχο συνδετήρα κατά 180°.
- Απασφαλίστε τον κινητήρα και μετακινήστε χειροκίνητα τον βραχίονα στην κλειστή θέση.
- Στην κλειστή θέση πρέπει να είναι το FCC απενεργοποιημένο και το FCA ενεργοποιημένο.
- Μετακινήστε χειροκίνητα τον βραχίονα στην ανοιχτή θέση.
- Στην ανοιχτή θέση πρέπει να είναι το FCA απενεργοποιημένο και το FCC ενεργοποιημένο.
- Τοποθετήστε τον βραχίονα περίπου στις 45° και ασφαλίστε ξανά τον κινητήρα.
Ο τερματικός διακόπτης επιβράδυνσης πρέπει να ενεργοποιείται περίπου 20° πριν από το μηχανικό στοπ. Αν χρειάζεται να ρυθμίσετε με ακρίβεια το σημείο επιβράδυνσης, ρυθμίστε τις έκκεντρες των τερματικών διακοπτών.
Έλεγχος της κατεύθυνσης κίνησης
- Ρυθμίστε όλους τους μικροδιακόπτες προγραμματισμού στη θέση OFF.
- Τοποθετήστε τον βραχίονα περίπου στις 45°.
- Δώστε έναν σύντομο παλμό στην είσοδο OPEN.
- Ο βραχίονας πρέπει να αρχίσει να ανοίγει. Αν κινηθεί προς την αντίθετη κατεύθυνση, περιστρέψτε τον συνδετήρα του κινητήρα κατά 180° και επαναλάβετε τον έλεγχο.
Προγραμματισμός της μπάρας NICE WIDE
Η NICE WIDE δεν προγραμματίζεται με τον ίδιο τρόπο όπως οι κινητήρες Robus μέσω των επιπέδων προγραμματισμού L1 έως L8. Η βασική ρύθμιση γίνεται με συνδυασμό των ποτενσιόμετρων A έως E, μικροδιακοπτών 1 έως 14 και των κουμπιών PROG και RADIO στη μονάδα ελέγχου.

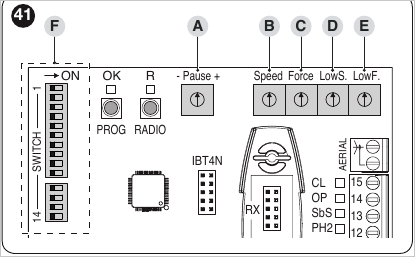

Χειριστήρια στην πλακέτα της μονάδας ελέγχου.
Ποτενσιόμετρα A έως E
| Στοιχείο | Ρύθμιση |
|---|---|
| A – Παύση | Ο χρόνος παύσης μεταξύ του τέλους του ανοίγματος και της έναρξης του αυτόματου κλεισίματος. Χρησιμοποιείται μόνο στην αυτόματη λειτουργία. |
| B – Ταχύτητα | Η μέγιστη ταχύτητα του βραχίονα από την έναρξη της κίνησης έως το σημείο επιβράδυνσης. |
| C – Δύναμη | Η ευαισθησία ανίχνευσης εμποδίων από την έναρξη της κίνησης έως το σημείο επιβράδυνσης. Σε περίπτωση ενεργοποίησης, η κίνηση αντιστρέφεται. |
| D – Χαμηλή ταχύτητα | Η ταχύτητα του βραχίονα στο τμήμα της κίνησης με επιβράδυνση, από τον τερματικό διακόπτη έως την τερματική θέση. |
| E – Χαμηλή δύναμη | Η ευαισθησία ανίχνευσης εμποδίων στο τμήμα της κίνησης με επιβράδυνση. |
Οι τιμές των ποτενσιόμετρων ρυθμίζονται με τους μικροδιακόπτες 13 και 14 στη θέση OFF. Μετά την ολοκλήρωση των ρυθμίσεων, αποθηκεύστε τις επαναφέροντας τους μικροδιακόπτες 13 και 14 στη θέση ON.
Ανάγνωση της εισόδου ALT και των μηχανικών στοπ
- Τοποθετήστε τον βραχίονα περίπου στη μέση της διαδρομής.
- Μετακινήστε τους μικροδιακόπτες 13 και 14 στη θέση OFF.
- Πατήστε παρατεταμένα το κουμπί PROG για περίπου 3 δευτερόλεπτα.
- Η μονάδα ελέγχου καταγράφει την κατάσταση της εισόδου ALT/STOP και εκτελεί την ακολουθία πλήρες κλείσιμο - πλήρες άνοιγμα - πλήρες κλείσιμο.
- Αν μετά τον προγραμματισμό αλλάξει η θέση των έκκεντρων των τερματικών διακοπτών, πρέπει να επαναλάβετε την καταγραφή των μηχανικών στοπ.
- Μετά τις δοκιμές κίνησης, ρυθμίστε την ταχύτητα, τη δύναμη και την επιβράδυνση με τα ποτενσιόμετρα.
- Όταν ολοκληρωθούν οι ρυθμίσεις, μετακινήστε τους μικροδιακόπτες 13 και 14 στη θέση ON.

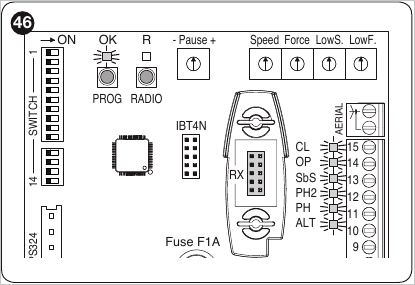

Μετά την επιτυχή καταγραφή, η λυχνία LED OK αναβοσβήνει με πράσινο χρώμα περίπου μία φορά το δευτερόλεπτο. Αν κατά την κανονική λειτουργία αλλάξει η ρύθμιση ενός μικροδιακόπτη ή ποτενσιόμετρου, η μονάδα ελέγχου εξακολουθεί να χρησιμοποιεί τις προηγουμένως αποθηκευμένες τιμές και η λυχνία LED OK προειδοποιεί αναβοσβήνοντας με πορτοκαλί χρώμα.
Μικροδιακόπτες προγραμματισμού 1 έως 14
| Μικροδιακόπτης / θέση | Λειτουργία |
|---|---|
| 1 - 2 OFF - OFF |
Χειροκίνητη λειτουργία. Η κίνηση πραγματοποιείται μόνο όσο η εντολή είναι ενεργή. |
| 1 - 2 ON - OFF |
Ημιαυτόματη λειτουργία. Μία εντολή εκτελεί ολόκληρο τον κύκλο ανοίγματος ή κλεισίματος. |
| 1 - 2 OFF - ON |
Αυτόματη λειτουργία. Με την εντολή ανοίγει η μπάρα και, μετά την καθορισμένη παύση, κλείνει αυτόματα. |
| 1 - 2 ON - ON |
Αυτόματη λειτουργία με τη λειτουργία «πάντα κλείσιμο». Μετά από διακοπή ρεύματος, η μπάρα αρχίζει να κλείνει αν έχει παραμείνει ανοιχτή. |
| 3 ON |
Λειτουργία πολυκατοικίας. Κατά το άνοιγμα, αγνοούνται οι επόμενες εντολές SbS ή OPEN μέχρι να ανοίξει πλήρως η μπάρα. Κατά το κλείσιμο, η επόμενη εντολή σταματά την κίνηση και ανοίγει ξανά την μπάρα. |
| 3 OFF |
Η λειτουργία πολυκατοικίας είναι απενεργοποιημένη. |
| 4 ON |
Η εντολή βηματικής λειτουργίας εκτελεί τον κύκλο Open - Close - Open - Close. |
| 4 OFF |
Η εντολή βηματικής λειτουργίας εκτελεί τον κύκλο Open - Stop - Close - Stop. |
| 5 ON |
Προειδοποιητικό αναβόσβημα. Ο φάρος αρχίζει να αναβοσβήνει πριν από την έναρξη του ελιγμού, περίπου 5 s στην αυτόματη λειτουργία και 2 s στη χειροκίνητη λειτουργία. |
| 5 OFF |
Το προειδοποιητικό αναβόσβημα είναι απενεργοποιημένο. |
| 6 ON |
Ο φάρος παραμένει αναμμένος ή αναβοσβήνει κατά τη διάρκεια του ελιγμού και της παύσης πριν από το αυτόματο κλείσιμο. |
| 6 OFF |
Ο φάρος λειτουργεί μόνο όσο κινείται η μπάρα. |
| 7 ON |
Κλείσιμο αμέσως μετά τη διέλευση από τα φωτοκύτταρα. Μόλις ελευθερωθούν τα φωτοκύτταρα, η μπάρα κλείνει μετά από περίπου 5 s. |
| 7 OFF |
Η λειτουργία είναι απενεργοποιημένη. |
| 8 ON |
Η είσοδος PHOTO ενεργοποιείται και κατά το άνοιγμα. Σε ημιαυτόματη ή αυτόματη λειτουργία, το άνοιγμα ξεκινά ξανά μόλις ελευθερωθούν τα φωτοκύτταρα. |
| 8 OFF |
Η είσοδος PHOTO ενεργοποιείται μόνο κατά το κλείσιμο. |
| 9 - 10 OFF - OFF |
Η έξοδος OGI λειτουργεί ως ενδεικτική λυχνία ανοιχτής μπάρας και η έξοδος CL ως φωτισμός. |
| 9 - 10 ON - OFF |
Μονόδρομος φωτεινός σηματοδότης και φωτισμός. Η OGI λειτουργεί ως πράσινο φως, ενώ η CL παραμένει έξοδος φωτισμού. |
| 9 - 10 OFF - ON |
Εναλλασσόμενος φωτεινός σηματοδότης για είσοδο και έξοδο. Οι OGI και CL ελέγχουν το κόκκινο ή το πράσινο φως ανάλογα με την κατεύθυνση και την κατάσταση της μπάρας. |
| 9 - 10 ON - ON |
Φωτεινός σηματοδότης που ρυθμίζεται μέσω Oview. Η προεπιλεγμένη λογική χρησιμοποιεί πράσινο φως όταν η μπάρα είναι ανοιχτή και κόκκινο όταν είναι κλειστή. |
| 11 ON |
Ταχεία εκκένωση της διόδου. Οι χρόνοι ταχύτερου ανοίγματος ή κλεισίματος ρυθμίζονται μέσω Oview. |
| 11 OFF |
Η ταχεία εκκένωση της διόδου είναι απενεργοποιημένη. |
| 12 ON |
Λειτουργία που ορίζεται μέσω Oview· από προεπιλογή, έλεγχος φωτοκυττάρων. Ο ακροδέκτης 7 χρησιμοποιείται ως έξοδος 24 V για τον έλεγχο των φωτοκυττάρων. |
| 12 OFF |
Ο ακροδέκτης 7 είναι σταθερή έξοδος 24 V για εξαρτήματα. |
| 13 - 14 OFF - OFF |
Λειτουργία δοκιμής και ρύθμισης. Η μονάδα λειτουργεί με τις τρέχουσες τιμές των ποτενσιόμετρων και επιτρέπει τη ρύθμιση κατά τη διάρκεια των δοκιμών. |
| 13 - 14 ON - ON |
Κλείδωμα προγραμματισμού. Αποθηκεύει και κλειδώνει τις τιμές των ποτενσιόμετρων και των μικροδιακοπτών. |
| 13 - 14 ON - OFF ή OFF - ON |
Μη έγκυρος συνδυασμός. |
Έξοδοι ραδιοφωνικού δέκτη
Όλα τα μοντέλα WIDE S, WIDE M και WIDE L διαθέτουν ενσωματωμένο ραδιοφωνικό δέκτη και υποδοχή SM για δέκτες της σειράς OXI· ένα σύγχρονο παράδειγμα πρόσθετου δέκτη είναι ο NICE OXIBD. Μια εναλλακτική λύση μεγάλης εμβέλειας είναι ο NICE OXILR με τεχνολογία LoRa, ο οποίος απαιτεί συμβατά τηλεχειριστήρια NICE ON3ELR. Με την τυπική αντιστοίχιση, οι έξοδοι του δέκτη έχουν τις ακόλουθες λειτουργίες:
| Έξοδος δέκτη | Λειτουργία |
|---|---|
| 1 | SbS - εντολή βηματικής λειτουργίας |
| 2 | STOP |
| 3 | OPEN - άνοιγμα |
| 4 | CLOSE - κλείσιμο |
| 5 | CL - έξοδος φωτισμού ή φωτεινού σηματοδότη |
| 6 | Ραδιοφωνικό κανάλι 1 |
| 7 | Ραδιοφωνικό κανάλι 2 |
Ειδικές λειτουργίες NICE WIDE
| Λειτουργία | Περιγραφή |
|---|---|
| Λειτουργία υποχρεωτικού κλεισίματος | Αν έχει επιλεγεί η λειτουργία 1 - 2 στη θέση ON - ON και η μπάρα είναι ανοιχτή μετά την αποκατάσταση της τροφοδοσίας, η μονάδα ελέγχου ξεκινά αυτόματα το κλείσιμο με προειδοποιητικό αναβόσβημα. |
| Κλείσιμο μετά τη διέλευση από τα φωτοκύτταρα | Με τον μικροδιακόπτη 7 στη θέση ON, η παύση συντομεύεται στην αυτόματη λειτουργία και η μπάρα κλείνει περίπου 5 δευτερόλεπτα μετά την απελευθέρωση των φωτοκυττάρων. |
| Φωτεινός σηματοδότης | Οι μικροδιακόπτες 9 και 10 αλλάζουν τη λειτουργία των εξόδων OGI και CL. Οι έξοδοι μπορούν να λειτουργούν ως ενδεικτική λυχνία, φωτισμός, μονόδρομος φωτεινός σηματοδότης ή εναλλασσόμενος σηματοδότης εισόδου και εξόδου. |
| Εξαναγκασμένη κίνηση σε λειτουργία «dead man» | Αν κάποια διάταξη ασφαλείας εμποδίζει την κίνηση, η μονάδα ελέγχου επιτρέπει την εξαναγκασμένη κίνηση όσο διατηρείται πατημένη η εντολή. Αυτή η λειτουργία προορίζεται για περιπτώσεις σέρβις ή έκτακτης ανάγκης. |
| Ένδειξη συντήρησης | Η μονάδα ελέγχου μπορεί να επισημαίνει την ανάγκη συντήρησης βάσει του αριθμού των ελιγμών που έχουν πραγματοποιηθεί. Το όριο ρυθμίζεται μέσω Oview. |
Αντιμετώπιση προβλημάτων και διαγνωστικός έλεγχος
Θέση των λυχνιών LED OK και R και των ενδεικτικών λυχνιών εισόδων στην πλακέτα ελέγχου.
Βασικές βλάβες
| Πρόβλημα | Αιτία και έλεγχος |
|---|---|
| Το τηλεχειριστήριο δεν ελέγχει την μπάρα και η λυχνία LED του τηλεχειριστηρίου δεν ανάβει. | Αιτία: Άδεια μπαταρία τηλεχειριστηρίου. Έλεγχος: Ελέγξτε και αντικαταστήστε την μπαταρία στο τηλεχειριστήριο. |
| Η λυχνία LED στο τηλεχειριστήριο ανάβει, αλλά η μπάρα δεν ανταποκρίνεται. | Αιτία: Το τηλεχειριστήριο δεν είναι αποθηκευμένο στον δέκτη. Έλεγχος: Ελέγξτε την αποθήκευση του τηλεχειριστηρίου σύμφωνα με την ενότητα ξεχωριστό άρθρο για τη σύζευξη τηλεχειριστηρίων. |
| Η μπάρα δεν ανταποκρίνεται σε καμία εντολή. | Αιτία: Δεν υπάρχει τροφοδοσία ή έχει καταστραφεί η ασφάλεια. Έλεγχος: Ελέγξτε την τροφοδοσία δικτύου και τις ασφάλειες F1 και F2. |
| Ο χειρισμός δεν ξεκινά και ο φάρος δεν αναβοσβήνει. | Αιτία: Η μονάδα ελέγχου δεν λαμβάνει εντολή. Έλεγχος: Ελέγξτε τη λυχνία LED της εισόδου SbS ή την ένδειξη του δέκτη. Σε ασύρματη εντολή, η λυχνία LED OK πρέπει να αναβοσβήσει γρήγορα δύο φορές. |
| Η μπάρα κινείται και στη συνέχεια αντιστρέφει την κατεύθυνση. | Αιτία: Η δύναμη έχει ρυθμιστεί πολύ χαμηλά ή ο βραχίονας δεν είναι σωστά εξισορροπημένος. Έλεγχος: Ελέγξτε την εξισορρόπηση του βραχίονα και τη ρύθμιση των ποτενσιόμετρων Force και Low Force. |
| Η μπάρα κινείται αργά ή δεν ξεκινά από την τερματική θέση. | Αιτία: Η μονάδα ελέγχου δεν έχει καταγράψει σωστά τις τερματικές θέσεις. Έλεγχος: Ελέγξτε τους τερματικούς διακόπτες και επαναλάβετε την καταγραφή των τερματικών θέσεων. |
| Η μπάρα κινείται προς την αντίθετη κατεύθυνση. | Αιτία: Αντίστροφη σύνδεση του κινητήρα. Έλεγχος: Ελέγξτε την κατεύθυνση κίνησης και το βύσμα του κινητήρα. |
Διαγνωστικός έλεγχος μέσω των αναλαμπών της λυχνίας LED OK
| Αναλαμπές της λυχνίας LED OK | Ερμηνεία και έλεγχος |
|---|---|
| Σβηστή | Βλάβη ή απουσία τροφοδοσίας της μονάδας ελέγχου. Έλεγχος: Ελέγξτε την τροφοδοσία και τις ασφάλειες. |
| Ανάβει σταθερά | Σοβαρή ανωμαλία στη μονάδα ελέγχου. Έλεγχος: Δοκιμάστε να αποσυνδέσετε την τροφοδοσία και να την ενεργοποιήσετε ξανά· αν η κατάσταση συνεχιστεί, ελέγξτε τη μονάδα ελέγχου. |
| Αναβοσβήνει 1 φορά ανά δευτερόλεπτο | Κανονική κατάσταση. Έλεγχος: Η μονάδα ελέγχου λειτουργεί σωστά. |
| 2 γρήγορες αναλαμπές και παύση | Ενεργοποίηση φωτοκυττάρου. Έλεγχος: Ελέγξτε τις εισόδους PHOTO και PHOTO 2 και τον χώρο διέλευσης. |
| 3 γρήγορες αναλαμπές και παύση | Ενεργοποίηση ανίχνευσης εμποδίου μεταξύ των τερματικών διακοπτών. Έλεγχος: Ελέγξτε την εξισορρόπηση του βραχίονα και τη ρύθμιση της δύναμης. |
| 4 γρήγορες αναλαμπές και παύση | Ενεργοποίηση της εισόδου ALT/STOP. Έλεγχος: Ελέγξτε το κύκλωμα STOP και τις συνδεδεμένες διατάξεις ασφαλείας. |
| 5 γρήγορες αναλαμπές και παύση | Πρόβλημα στο υλικό ελέγχου του κινητήρα. Έλεγχος: Περιμένετε περίπου 30 s, δοκιμάστε να δώσετε νέα εντολή και, αν χρειαστεί, αποσυνδέστε και επανασυνδέστε την τροφοδοσία. |
| 6 γρήγορες αναλαμπές και παύση | Υπέρβαση του ορίου θερμοκρασίας. Έλεγχος: Περιμένετε να κρυώσει η μονάδα ελέγχου. |
Λυχνίες LED ελέγχου εισόδων
| LED | Ερμηνεία κατάστασης |
|---|---|
| STOP | Σβηστή: Η είσοδος STOP είναι ενεργή ή το κύκλωμα είναι διακομμένο. Αναμμένη: Κανονική κατάσταση της εισόδου STOP. |
| PH | Σβηστή: Ενεργοποίηση του φωτοκυττάρου PHOTO. Αναμμένη: Κανονική κατάσταση της εισόδου PHOTO. |
| PH2 | Σβηστή: Ενεργοποίηση του φωτοκυττάρου PHOTO 2. Αναμμένη: Κανονική κατάσταση της εισόδου PHOTO 2. |
| SbS | Σβηστή: Η είσοδος εντολής βηματικής λειτουργίας δεν είναι ενεργή. Αναμμένη: Η είσοδος SbS είναι ενεργή. |
| OP | Σβηστή: Η είσοδος OPEN δεν είναι ενεργή. Αναμμένη: Η είσοδος OPEN είναι ενεργή. |
| CL | Σβηστή: Η είσοδος CLOSE δεν είναι ενεργή. Αναμμένη: Η είσοδος CLOSE είναι ενεργή. |
| FCA | Σβηστή: Ο τερματικός διακόπτης ανοίγματος είναι ενεργοποιημένος και ο βραχίονας είναι ανοιχτός. Αναμμένη: Ο βραχίονας δεν βρίσκεται στον τερματικό διακόπτη ανοίγματος. |
| FCC | Σβηστή: Ο τερματικός διακόπτης κλεισίματος είναι ενεργοποιημένος και ο βραχίονας είναι κλειστός. Αναμμένη: Ο βραχίονας δεν βρίσκεται στον τερματικό διακόπτη κλεισίματος. |
Διάρκεια ζωής της μπάρας NICE WIDE
Το εγχειρίδιο για τις μπάρες NICE WIDE αναφέρει ενδεικτική διάρκεια ζωής έως 500 000 κύκλους λειτουργίας. Η πραγματική διάρκεια ζωής εξαρτάται από τις συνθήκες χρήσης, το μήκος του βραχίονα, τα εξαρτήματα που είναι τοποθετημένα πάνω του και τη συχνότητα με την οποία οι διατάξεις ασφαλείας παρεμβαίνουν στον κύκλο λειτουργίας.
| Παράγοντας | S | M | L |
|---|---|---|---|
| Σκόνη ή αμμώδες περιβάλλον | 10 % | 10 % | 10 % |
| Αλατούχο περιβάλλον | 10 % | 10 % | 10 % |
| Αλουμινένιο κάτω προστατευτικό στο βραχίονα | 5 % | 5 % | 5 % |
| Κινητό στήριγμα βραχίονα | - | 15 % | 15 % |
| Θερμοκρασία περιβάλλοντος άνω των 40 °C ή κάτω των 0 °C | 5 % | 5 % | 5 % |
| Κίνηση που διακόπηκε από φωτοκύτταρο | 10 % | 15 % | 15 % |
| Κίνηση που διακόπηκε από την είσοδο STOP | 10 % | 15 % | 15 % |
| Το τρίμερ ταχύτητας έχει ρυθμιστεί πάνω από 50 % | 10 % | 10 % | 15 % |
| Το τρίμερ δύναμης έχει ρυθμιστεί πάνω από 50 % | 5 % | 10 % | 10 % |
Τα ποσοστά αθροίζονται. Όσο υψηλότερος είναι ο τελικός δείκτης καταπόνησης, τόσο μικρότερος είναι ο αναμενόμενος αριθμός κύκλων λειτουργίας. Με δείκτη καταπόνησης περίπου 30 %, η διάρκεια ζωής υπολογίζεται ενδεικτικά σε περίπου 200 000 κύκλους.
Εφεδρική μπαταρία, φωτοκύτταρα και φώτα
Για την εφεδρική τροφοδοσία των μπαρών WIDE S, WIDE M και WIDE L προορίζεται η NICE PS324 με ενσωματωμένη φόρτιση. Επιτρέπει τη λειτουργία έκτακτης ανάγκης σε περίπτωση διακοπής ρεύματος· ο αριθμός των κινήσεων εξαρτάται από την κατάσταση της μπαταρίας και το φορτίο του συστήματος.
Τα φωτοκύτταρα ασφαλείας συνδέονται στις εισόδους PHOTO και PHOTO 2. Με την τυπική ρύθμιση, η είσοδος PHOTO ενεργοποιείται κατά το κλείσιμο· όταν είναι ενεργοποιημένος ο μικροδιακόπτης 8, μπορεί να ενεργοποιείται και κατά το άνοιγμα. Όταν ο μικροδιακόπτης 12 βρίσκεται στη θέση ON, ο ακροδέκτης 7 χρησιμοποιείται για τη δοκιμή των φωτοκυττάρων.
Ο προειδοποιητικός φάρος συνδέεται στην έξοδο LIGHT. Οι έξοδοι CL και OGI μπορούν να χρησιμοποιηθούν για φωτισμό, ως ένδειξη ανοιχτής μπάρας ή για τον έλεγχο φωτεινού σηματοδότη, ανάλογα με τη ρύθμιση των μικροδιακοπτών 9 και 10. Η ισχύς κάθε εξόδου για ενδεικτική λυχνία ή φωτεινό σηματοδότη είναι έως 10 W.
Συμβατά φώτα για τον βραχίονα: για WIDE S και WIDE M NICE XBA4· για WIDE L NICE XBA6 ή NICE XBA18 ανάλογα με το μήκος του συστήματος. Μετά την εγκατάσταση, ελέγξτε ξανά την εξισορρόπηση του βραχίονα.
Όδευση του καλωδίου μέσω του στηρίγματος και του βραχίονα. Κατά τη σύνδεση στους ακροδέκτες 3 και 4, τηρείτε την πολικότητα.
Χειροκίνητη απασφάλιση της μπάρας NICE WIDE
Σε περίπτωση διακοπής ρεύματος ή εργασιών συντήρησης, μπορείτε να απασφαλίσετε την μπάρα με το κλειδί και να μετακινήσετε τον βραχίονα χειροκίνητα.
Η απασφάλιση του WIDE S γίνεται με περιστροφή του κλειδιού κατά 180°· των WIDE M και WIDE L με περιστροφή κατά 90°.
- Σύρετε το κάλυμμα της κλειδαριάς.
- Τοποθετήστε το κλειδί απασφάλισης.
- Για το WIDE S, περιστρέψτε το κλειδί κατά 180°· για τα WIDE M και WIDE L, κατά 90°.
- Μετακινήστε χειροκίνητα τον βραχίονα στην επιθυμητή θέση.
- Για να ασφαλίσετε ξανά την μπάρα, περιστρέψτε το κλειδί προς τα πίσω, αφαιρέστε το και κλείστε το κάλυμμα της κλειδαριάς.
Παραγγελίες και τεχνικές συμβουλές
Ρωτήστε μας για τη συνδεσμολογία ή την επιλογή συστήματος
Αν δεν βρήκατε τις πληροφορίες που αναζητάτε, γράψτε μας στο [email protected]. Θα σας βοηθήσουμε να επιλέξετε μπάρα, βραχίονα, ελατήριο, στοιχεία ασφαλείας και αξεσουάρ.
Στοιχεία που χρειαζόμαστε για την επιλογή συστήματος
- το καθαρό πλάτος διέλευσης και το επιθυμητό μήκος βραχίονα,
- τον εκτιμώμενο αριθμό κύκλων ανά ώρα,
- τη λίστα των πρόσθετων εξαρτημάτων στον βραχίονα: φώτα, προστατευτικό λάστιχο, κάτω προστατευτικό ή κινητό στήριγμα,
- τον επιθυμητό τρόπο χειρισμού και τα στοιχεία ασφαλείας.
Τεχνική επισήμανση: Η ηλεκτρική σύνδεση, η ρύθμιση της δύναμης και ο έλεγχος των στοιχείων ασφαλείας πρέπει να πραγματοποιούνται από εξειδικευμένο άτομο, ανάλογα με την εκάστοτε εγκατάσταση και σύμφωνα με τους ισχύοντες κανονισμούς.
