Σύνδεση φωτοκυττάρων στον μηχανισμό NICE Robus RBS
Οι μηχανισμοί κίνησης Robus RBS χρησιμοποιούν την τεχνολογία BlueBUS και, επομένως, είναι συμβατοί με φωτοκύτταρα που υποστηρίζουν αυτή την τεχνολογία. Επιπλέον, το Robus RBS υποστηρίζει και τα κλασικά φωτοκύτταρα με ρελέ.
Τα φωτοκύτταρα αποτελούνται πάντα από ένα ζεύγος: πομπό TX και δέκτη RX. Τα φωτοκύτταρα διακρίνονται σε τρεις τύπους:
- Και τα δύο φωτοκύτταρα είναι ενσύρματα (πομπός TX και δέκτης RX). Τα μοντέλα που χρησιμοποιούνται συχνότερα είναι τα EPMB και EPSB, καθώς και το EPLB, F210B, ή το παλιό, πλέον μη διαθέσιμο MOFB.
- Το ένα φωτοκύτταρο είναι ενσύρματο και το άλλο ασύρματο, με μπαταρία. Μοντέλο FT210B.
- Και τα δύο φωτοκύτταρα είναι ασύρματα. Μοντέλο EPMOW σε συνδυασμό με τη συσκευή IBW.
Πριν συνδέσετε τα φωτοκύτταρα, αποσυνδέστε τον μηχανισμό κίνησης από την τροφοδοσία. Μετά τη σύνδεση, επαναφέρετε την τροφοδοσία και αναγνωρίστε τις συνδεδεμένες συσκευές κρατώντας πατημένα τα κουμπιά OPEN+STOP/SET μέχρι να αρχίσουν να αναβοσβήνουν οι λυχνίες L1+L2 και, στη συνέχεια, αφήστε τα κουμπιά.
Φωτοκύτταρα με BlueBUS
22. Αν χρησιμοποιείτε καλώδια δικτύου για τη σύνδεση (FTP, UTP, STP ή οποιοδήποτε άλλο συνεστραμμένο ζεύγος), η διατομή κάθε αγωγού κυμαίνεται συνήθως από 0,10 έως 0,25 mm2. Γι’ αυτό συνιστούμε να διπλασιάσετε τη σύνδεση, δηλαδή να χρησιμοποιήσετε τέσσερις αγωγούς αντί για δύο — δύο ανά αγωγό. Διαφορετικά, μπορεί να ελέγξετε τη συνέχεια του καλωδίου και το φωτοκύτταρο να αναβοσβήνει, αλλά και πάλι να μη λειτουργεί σωστά.
Σύνδεση ενσύρματων φωτοκυττάρων
Τα φωτοκύτταρα συνδέονται παράλληλα στην είσοδο BlueBUS με καλώδιο δύο αγωγών, χωρίς να χρειάζεται να λάβετε υπόψη την πολικότητα. Μπορείτε να συνδέσετε και τα δύο φωτοκύτταρα στον πίνακα ελέγχου ή να περάσετε καλώδιο δύο αγωγών από τον πίνακα ελέγχου στο ένα φωτοκύτταρο και από εκεί στο επόμενο.

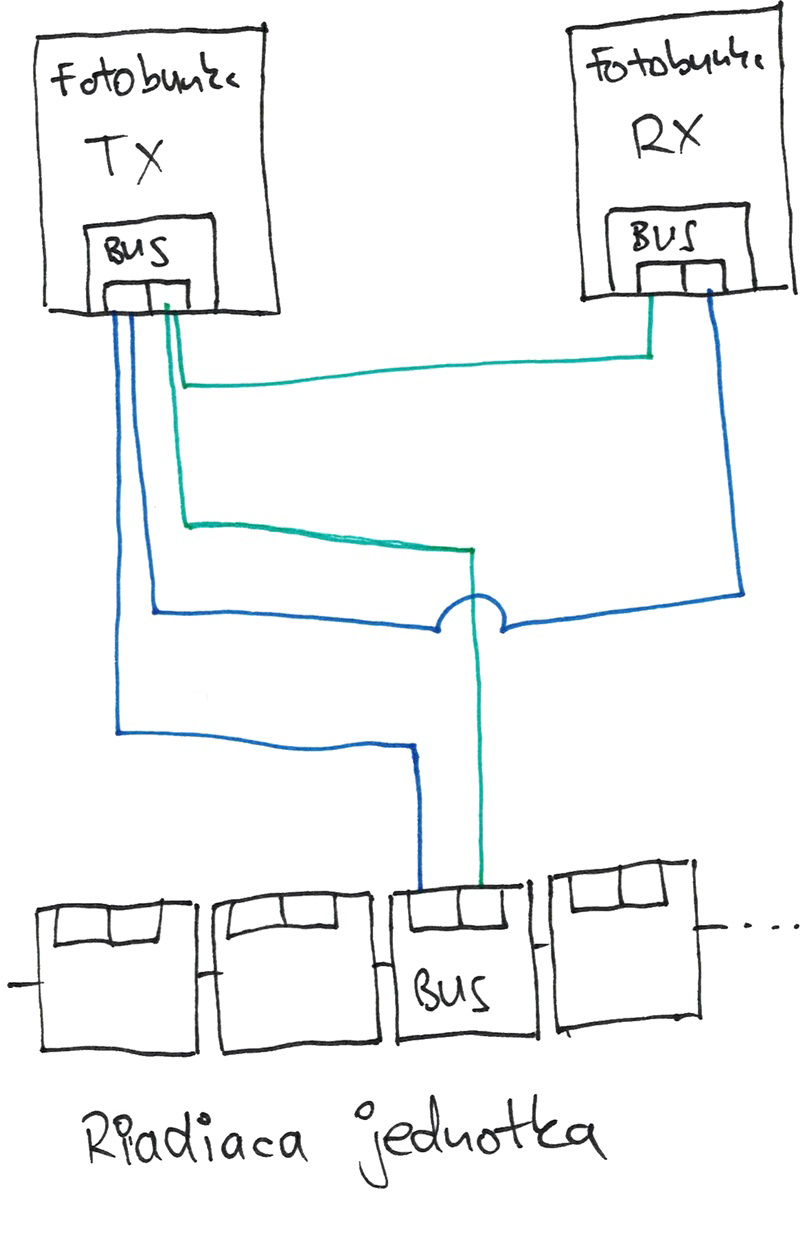

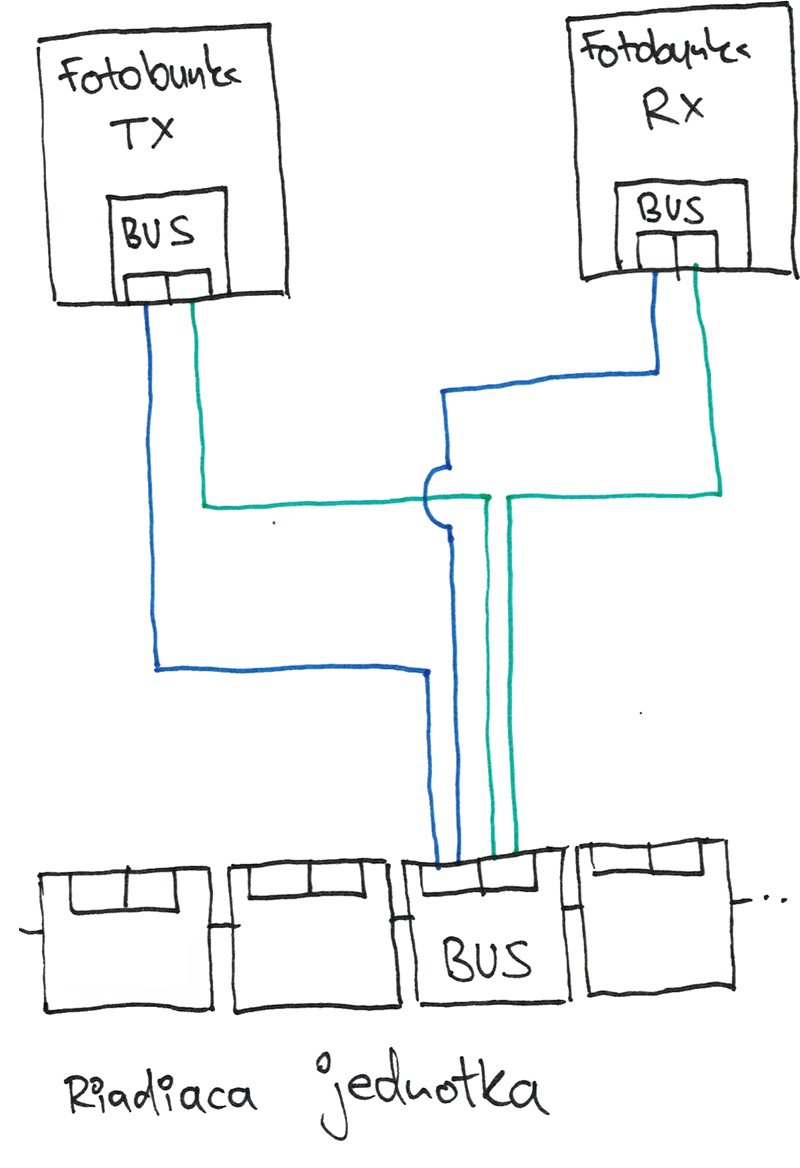

| Σύνδεση και των δύο φωτοκυττάρων στον πίνακα ελέγχου | Σύνδεση από τον πίνακα ελέγχου στο ένα φωτοκύτταρο και από εκεί στο άλλο |
|---|---|
 |
 |
Σύνδεση φωτοκυττάρων: το ένα ενσύρματο και το άλλο ασύρματο
Πρόκειται ουσιαστικά για τα φωτοκύτταρα NICE FT210B. Το ένα φωτοκύτταρο συνδέεται με καλώδιο δύο αγωγών από τον ακροδέκτη BlueBUS του πίνακα ελέγχου στον ακροδέκτη BUS (BlueBUS), ενώ το άλλο λειτουργεί με μπαταρία.
Σύνδεση ασύρματων φωτοκυττάρων
Τα ασύρματα φωτοκύτταρα, όπως είναι φυσικό, δεν συνδέονται με καλώδιο. Συνδέεται μόνο ο επικοινωνητής IBW, με τον οποίο επικοινωνούν ασύρματα τα φωτοκύτταρα. Για τη διαδικασία σύνδεσης, συνεχίστε στην ενότητα Σύνδεση και προγραμματισμός της συσκευής NICE IBW με φωτοκύτταρα NICE EPMOW.
Φωτοκύτταρα με ρελέ
Οι μηχανισμοί κίνησης NICE Robus RBS υποστηρίζουν επίσης την κλασική καλωδίωση κυκλώματος και, επομένως, είναι γενικά συμβατοί με όλα τα φωτοκύτταρα με ρελέ και τροφοδοσία 24V.
Ο πίνακας ελέγχου διαθέτει τη λειτουργία FOTOTEST, η οποία αυξάνει την αξιοπιστία των διατάξεων ασφαλείας και επιτρέπει την επίτευξη της «κατηγορίας II» σύμφωνα με το πρότυπο EN 13849-1, για το σύνολο του πίνακα ελέγχου και των φωτοκυττάρων ασφαλείας.
Σύνδεση φωτοκυττάρων με ρελέ και λειτουργία φωτοελέγχου
Για να ενεργοποιήσετε τη λειτουργία FOTOTEST, πρέπει να τροποποιήσετε τη διαμόρφωση χρησιμοποιώντας συμβατές διεπαφές Wi-Fi και την εφαρμογή MyNice Pro.
Κατά την έναρξη κάθε κύκλου κίνησης ελέγχονται οι αντίστοιχες διατάξεις ασφαλείας και ο κύκλος ξεκινά μόνο αν όλα λειτουργούν σωστά. Αν το αποτέλεσμα του ελέγχου είναι αρνητικό (φωτοκύτταρο που τυφλώνεται από τον ήλιο, βραχυκυκλωμένα καλώδια κ.λπ.), εντοπίζεται βλάβη και ο κύκλος κίνησης δεν εκτελείται.

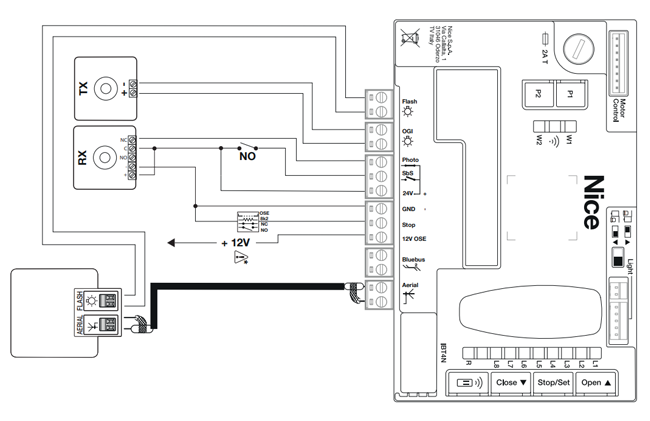

Διάγραμμα σύνδεσης φωτοκυττάρων με ρελέ και λειτουργία FOTOTEST:
Σύνδεση φωτοκυττάρων με ρελέ, χωρίς λειτουργία φωτοελέγχου
Ο πίνακας ελέγχου διαθέτει ειδική είσοδο PHOTO, στην οποία μπορεί να συνδεθεί η κανονικά κλειστή επαφή των φωτοκυττάρων με ρελέ. Σε αντίθεση με τη διαμόρφωση με «FOTOTEST», η κίνηση εκτελείται μετά τη λήψη της εντολής χωρίς να ελέγχεται η εγκυρότητα του σήματος από τα φωτοκύτταρα, αλλά εξακολουθεί να ανταποκρίνεται σε αλλαγές της κατάστασης των εξωτερικών φωτοκυττάρων.

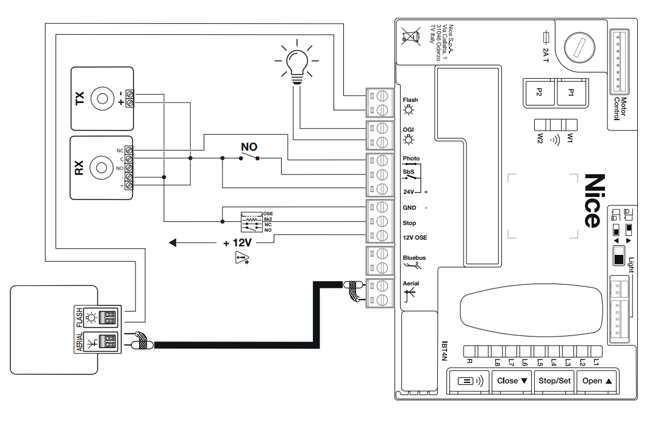

Διάγραμμα σύνδεσης φωτοκυττάρων με ρελέ χωρίς FOTOTEST:
