Σύνδεση φωτοκυττάρων στον μηχανισμό κίνησης NICE Robus ή Run
Οι μηχανισμοί Robus/Run χρησιμοποιούν την τεχνολογία BlueBUS και επομένως είναι συμβατοί μόνο με φωτοκύτταρα που υποστηρίζουν αυτή την τεχνολογία.
Τα φωτοκύτταρα διατίθενται πάντα σε ζεύγος: πομπός TX + δέκτης RX. Τα φωτοκύτταρα διακρίνονται σε τρεις τύπους:
- Και τα δύο φωτοκύτταρα ενσύρματα (πομπός TX και δέκτης RX). Τα πιο διαδεδομένα μοντέλα είναι τα EPMB και EPSB, καθώς και τα EPLB, F210B και, ενδεχομένως, τα παλαιά MOFB, που δεν είναι πλέον διαθέσιμα.
- Ένα ενσύρματο φωτοκύτταρο και ένα ασύρματο, με μπαταρία. Μοντέλο FT210B.
- Και τα δύο φωτοκύτταρα ασύρματα. Μοντέλο EPMOW σε συνδυασμό με τη συσκευή IBW.
Πριν συνδέσετε τα φωτοκύτταρα, αποσυνδέστε τον μηχανισμό από την τροφοδοσία. Αφού ολοκληρώσετε τη σύνδεση, επαναφέρετε την τροφοδοσία και αναγνωρίστε τις συνδεδεμένες συσκευές κρατώντας πατημένα τα κουμπιά OPEN+STOP/SET μέχρι να αρχίσουν να αναβοσβήνουν οι λυχνίες L1+L2 και, στη συνέχεια, αφήστε τα.
2x0,5m2. Αν χρησιμοποιείτε καλώδια δικτύου (FTP, UTP, STP ή οποιοδήποτε άλλο καλώδιο συνεστραμμένου ζεύγους) για τη σύνδεση, η διατομή κάθε αγωγού κυμαίνεται συνήθως από 0,10 έως 0,25 mm2. Συνιστούμε, επομένως, να διπλασιάσετε τη σύνδεση, δηλαδή να χρησιμοποιήσετε τέσσερις αντί για δύο αγωγούς — δύο μαζί με δύο. Διαφορετικά, μπορεί να ελέγξετε το καλώδιο με τον βομβητή και το φωτοκύτταρο να αναβοσβήνει, αλλά και πάλι να μη λειτουργεί σωστά.
Σύνδεση ενσύρματων φωτοκυττάρων
Τα φωτοκύτταρα συνδέονται παράλληλα στην είσοδο BlueBUS με διπολικά καλώδια· δεν χρειάζεται να λάβετε υπόψη την πολικότητα. Μπορείτε να συνδέσετε και τα δύο φωτοκύτταρα στη μονάδα ελέγχου ή να περάσετε διπολικό καλώδιο από τη μονάδα ελέγχου στο ένα φωτοκύτταρο και από εκεί άλλο διπολικό καλώδιο στο επόμενο.

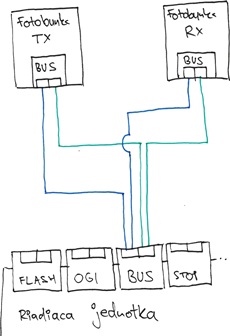

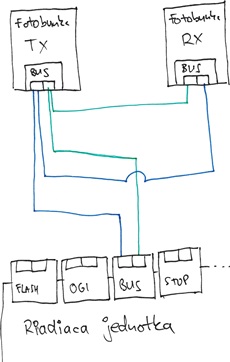

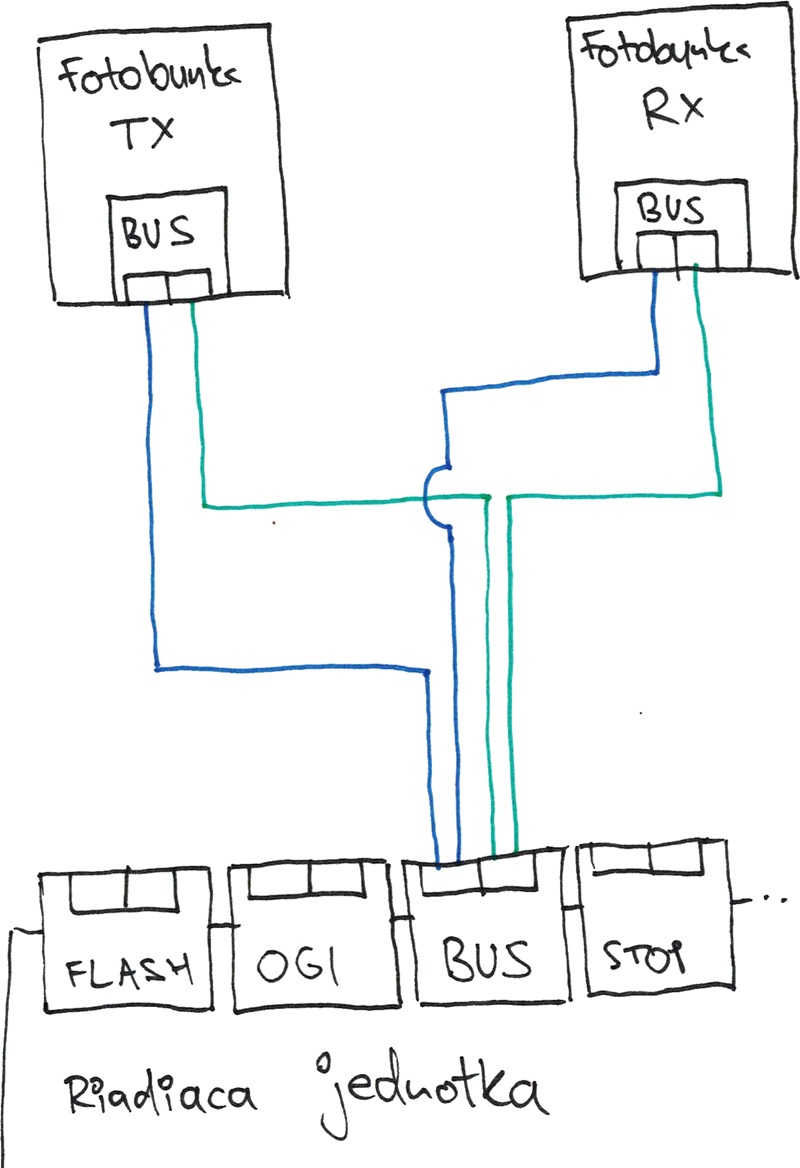

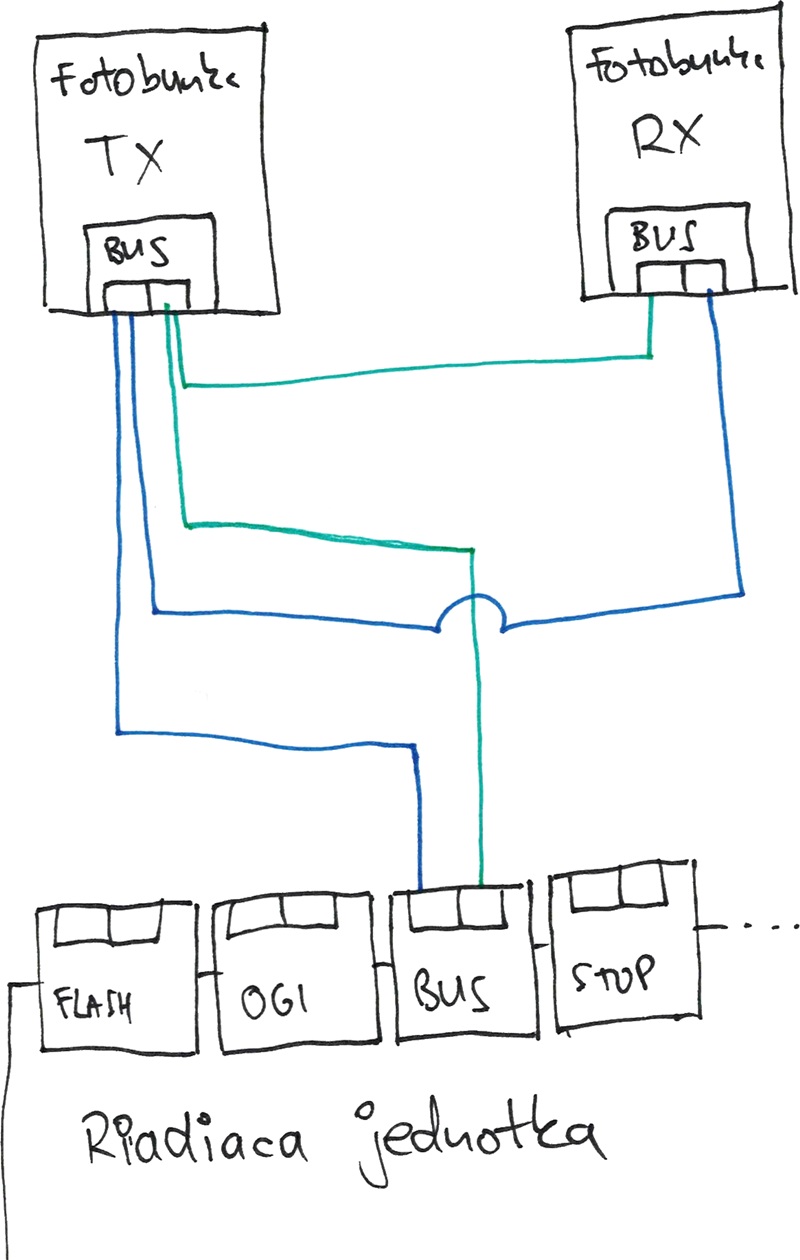

| Σύνδεση και των δύο φωτοκυττάρων στη μονάδα ελέγχου | Σύνδεση από τη μονάδα ελέγχου στο ένα φωτοκύτταρο και από εκεί στο άλλο |
|---|---|
 |
 |
Σύνδεση φωτοκυττάρων: ένα ενσύρματο και ένα ασύρματο
Στην πράξη, πρόκειται μόνο για τα φωτοκύτταρα NICE FT210B. Το ένα φωτοκύτταρο συνδέεται με διπολικό καλώδιο από τον ακροδέκτη BlueBUS στον ακροδέκτη BUS (BlueBUS) της μονάδας ελέγχου, ενώ το άλλο λειτουργεί με μπαταρία.
Σύνδεση ασύρματων φωτοκυττάρων
Στην πραγματικότητα, τα ασύρματα φωτοκύτταρα δεν χρειάζονται σύνδεση, αφού είναι ασύρματα. Συνδέεται μόνο ο επικοινωνητής IBW, με τον οποίο επικοινωνούν ασύρματα τα φωτοκύτταρα. Για τη διαδικασία σύνδεσης, συνεχίστε στην ενότητα Σύνδεση και προγραμματισμός της συσκευής NICE IBW με τα φωτοκύτταρα NICE EPMOW.
