Σύνδεση φωτοκυττάρων στον μηχανισμό κίνησης NICE Road
Μηχανισμοί κίνησης NICE Road χρησιμοποιούν την τεχνολογία της κλασικής καλωδίωσης περιφερειακού κυκλώματος, επομένως είναι καταρχήν συμβατοί με όλες τις φωτοκυψέλες με ρελέ και τροφοδοσία 24V. Οι μηχανισμοί κίνησης Road δεν είναι συμβατοί με φωτοκύτταρα τεχνολογίας BlueBus.
Τα φωτοκύτταρα αποτελούνται πάντα από ένα ζεύγος: πομπό TX και δέκτη RX. Τα φωτοκύτταρα διακρίνονται σε τρεις τύπους:
- Και τα δύο φωτοκύτταρα είναι ενσύρματα (πομπός TX και δέκτης RX). Τα πιο διαδεδομένα μοντέλα είναι τα BF, EPM και EPS, καθώς και το EPL, F210, ή παλαιότερα μοντέλα που δεν διατίθενται πλέον, όπως τα MOF, FE, FI.
- Ένα ενσύρματο φωτοκύτταρο και ένα ασύρματο φωτοκύτταρο με μπαταρία. Μοντέλο FT210.
- Φωτοκύτταρο με ανακλαστήρα. Το μοναδικό μοντέλο είναι το EPMOR.
Υπάρχει επίσης:
- Οδηγίες σύνδεσης πολλών ζευγών φωτοκυττάρων
- Σύνδεση φωτοκυττάρων για την προστασία της ζώνης κίνησης της πύλης
Πριν συνδέσετε τα φωτοκύτταρα, αποσυνδέστε τον μηχανισμό κίνησης από την τροφοδοσία. Αν δεν συνδέετε φωτοκύτταρα, γεφυρώστε τους ακροδέκτες 1 και 5 στην πλακέτα ελέγχου.
Σύνδεση ενσύρματων φωτοκυττάρων
Το φωτοκύτταρο TX συνδέεται με καλώδιο 2×0,5m2, ενώ το φωτοκύτταρο RX συνδέεται με καλώδιο 4×0,5m2. Θεωρητικά, μπορείτε να κάνετε τη γεφύρωση μέσα στο φωτοκύτταρο και να συνδέσετε το RX με τριπολικό καλώδιο.
Στο παρελθόν, οι μηχανισμοί κίνησης Road διατίθεντο με διάφορες πλακέτες ελέγχου:
| RBA0 | RBA4 | RBA4/A | RBA4R10 |
|---|
Μεταξύ άλλων αλλαγών, στην πλακέτα ελέγχου RBA4 και RBA4/A αντιστράφηκε η πολικότητα της τροφοδοσίας των φωτοκυττάρων, επομένως
- αν συνδέετε τα φωτοκύτταρα στην πλακέτα ελέγχου RBA4R10 και RBA4/A,
χρησιμοποιείτε το νέο διάγραμμα, - ενώ αν συνδέετε τα φωτοκύτταρα στην πλακέτα ελέγχου RBA4 και RBA0,
χρησιμοποιείτε το παλιό διάγραμμα.

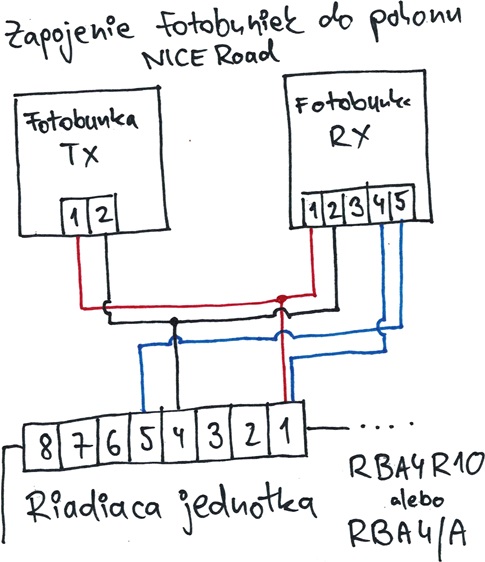

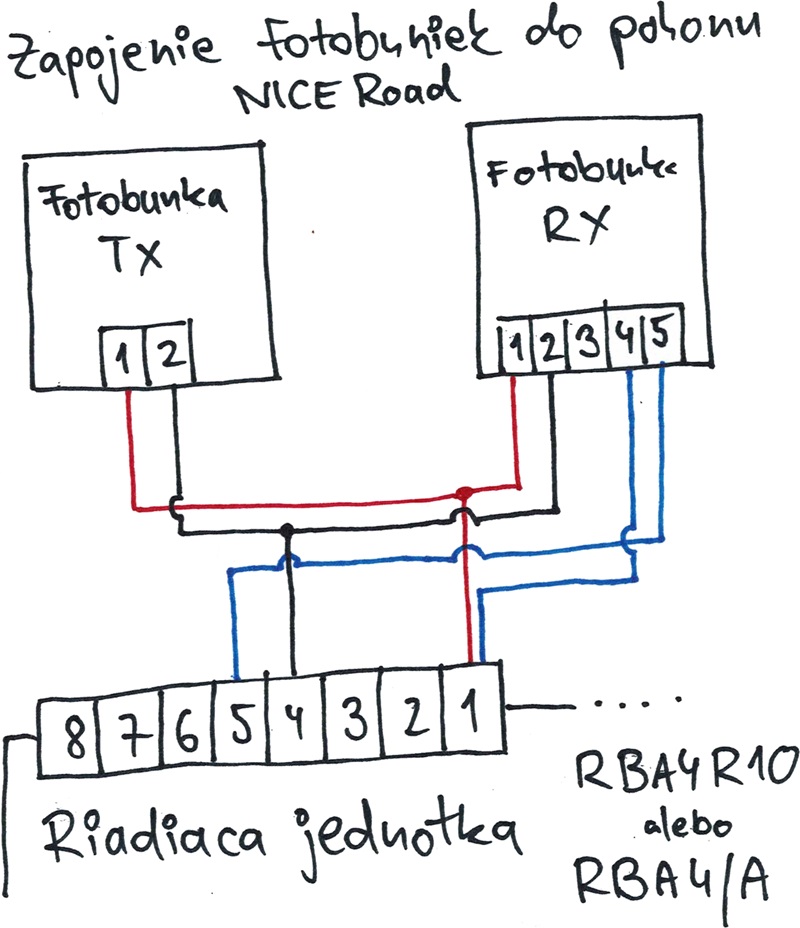

Νέο διάγραμμα σύνδεσης φωτοκυττάρων για τις πλακέτες ελέγχου RBA4R10 και RBA4/A
Θεωρητικά, αντί για τη σύνδεση από τον ακροδέκτη 4 του φωτοκυττάρου RX προς τον ακροδέκτη 1 της πλακέτας ελέγχου μπορείτε να γεφυρώσετε τους ακροδέκτες 1 και 4 μέσα στο φωτοκύτταρο και να χρησιμοποιήσετε μόνο τριπολικό καλώδιο.

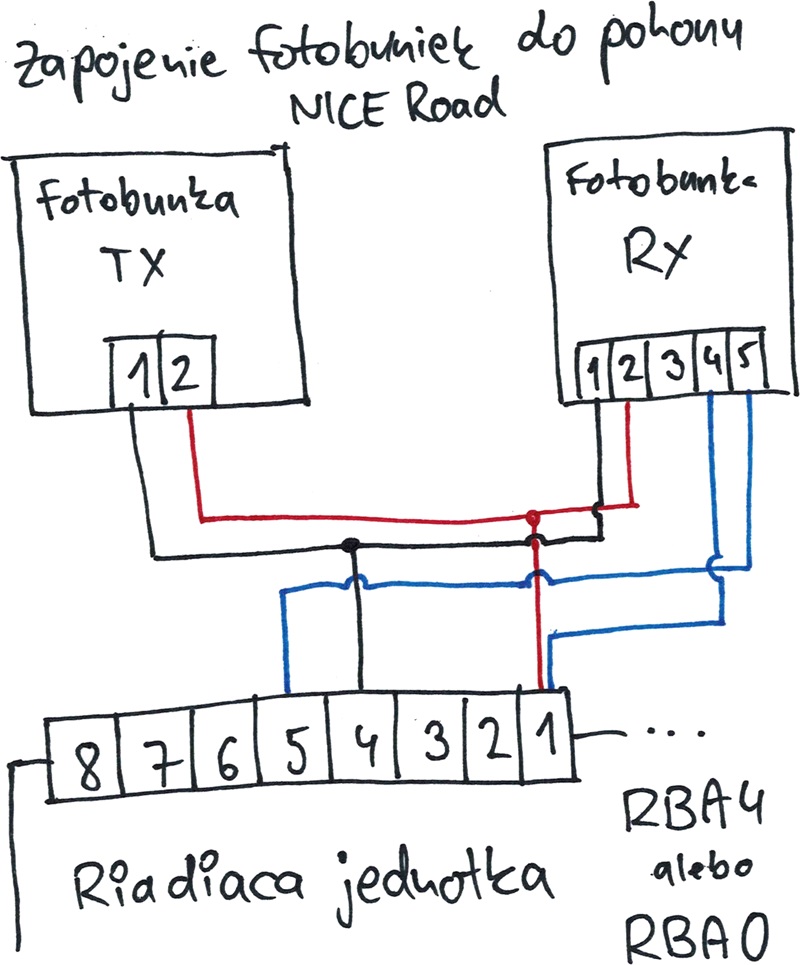

Παλιό διάγραμμα σύνδεσης φωτοκυττάρων για τις πλακέτες ελέγχου RBA4 και RBA0
Θεωρητικά, αντί για τη σύνδεση από τον ακροδέκτη 4 του φωτοκυττάρου RX προς τον ακροδέκτη 1 της πλακέτας ελέγχου μπορείτε να γεφυρώσετε τους ακροδέκτες 2 και 4 μέσα στο φωτοκύτταρο και να χρησιμοποιήσετε μόνο τριπολικό καλώδιο.
Σύνδεση φωτοκυττάρων: ένα ενσύρματο και ένα ασύρματο
Πρόκειται ουσιαστικά μόνο για τα φωτοκύτταρα NICE FT210. Το ένα φωτοκύτταρο συνδέεται με τετραπολικό καλώδιο και το άλλο λειτουργεί με μπαταρία.
Τα φωτοκύτταρα NICE FT210 συνδέονται στον μηχανισμό κίνησης NICE Road ως εξής:
- Αποσυνδέστε τον μηχανισμό κίνησης από την τροφοδοσία
- Ρυθμίστε τους βραχυκυκλωτήρες στο φωτοκύτταρο TX ως εξής:
- Βραχυκυκλωτήρας J1 – αφαιρεμένος (αν τα φωτοκύτταρα απέχουν μεταξύ τους πάνω από 7m, τοποθετήστε τον)
- Βραχυκυκλωτήρας J2 – αφαιρεμένος
- Βραχυκυκλωτήρας J3 – αφαιρεμένος
- Ρυθμίστε τους βραχυκυκλωτήρες στο φωτοκύτταρο RX ως εξής:
- Βραχυκυκλωτήρας J1 – αφαιρεμένος
- Βραχυκυκλωτήρας J2 – τοποθετημένος
- Συνδέστε τα καλώδια ως εξής (οι ακροδέκτες του φωτοκυττάρου αριθμούνται από πάνω προς τα κάτω):
- Από τον ακροδέκτη αρ. 1 (+24V) του μηχανισμού κίνησης Road στον ακροδέκτη αρ. 10 (+24V)
- Από τον ακροδέκτη αρ. 4 (-0V) του μηχανισμού κίνησης Road στον ακροδέκτη αρ. 9 (-0V)
- Από τον ακροδέκτη αρ. 5 (PHOTO) του μηχανισμού κίνησης Road στον ακροδέκτη αρ. 1 (PHOTO)
- Από τον ακροδέκτη αρ. 1 (+24V) του μηχανισμού κίνησης Road στον ακροδέκτη αρ. 2 (COM)
- Επανασυνδέστε την τροφοδοσία του μηχανισμού κίνησης
Στο φωτοκύτταρο RX θα πρέπει να ανάβουν οι λυχνίες LED (από αριστερά προς τα δεξιά):
- 1η LED – πράσινη, θα πρέπει να είναι αναμμένη
- 2η LED – κόκκινη, δεν θα πρέπει να είναι αναμμένη
- 3η LED – κίτρινη, δεν θα πρέπει να είναι αναμμένη
- 4η LED – κόκκινη· όσο πιο αργά αναβοσβήνει, τόσο καλύτερα είναι ορατή, ή εμφανίζεται η ακολουθία διαγνωστικού ελέγχου
Σύνδεση φωτοκυττάρου με ανακλαστήρα
Πρόκειται για το μοναδικό μοντέλο NICE EPMOR. Συνδέεται το φωτοκύτταρο, που περιλαμβάνει πομπό TX και δέκτη RX, ενώ στην απέναντι πλευρά της διόδου διέλευσης υπάρχει μόνο ένας ανακλαστήρας. Οδηγίες σύνδεσης:
- Αποσυνδέστε τον μηχανισμό κίνησης από την τροφοδοσία.
- Ανατρέξτε στη σελίδα 2 του εγχειριδίου, σχήμα 2 https://fortamigo.gr/data/manualy-k-pohonom/fortamigo.gr-NICE-EPMOR.pdf Υπάρχουν τρεις βραχυκυκλωτήρες: J1, J2 και J3. Ρυθμίστε τους ως εξής:
- Αν το άνοιγμα της πύλης έχει πλάτος μεγαλύτερο από 4m, αφαιρέστε τον βραχυκυκλωτήρα J1· αν είναι μικρότερο, αφήστε τον στη θέση του.
- Ρυθμίστε τον βραχυκυκλωτήρα J2 στη θέση NC, δηλαδή στους δύο επάνω ακροδέκτες, αφήνοντας ελεύθερο τον κάτω ακροδέκτη.
- Αφήστε τον βραχυκυκλωτήρα J3 τοποθετημένο, δηλαδή χωρίς έλεγχο φωτοκυττάρων.
- Συνδέστε τα καλώδια ως εξής:
- Από τον ακροδέκτη 1 της πλακέτας ελέγχου στον ακροδέκτη 3 του φωτοκυττάρου
- Από τον ακροδέκτη 4 της πλακέτας ελέγχου στον ακροδέκτη 4 του φωτοκυττάρου
- Από τον ακροδέκτη 1 της πλακέτας ελέγχου στον ακροδέκτη 6 του φωτοκυττάρου
- Από τον ακροδέκτη 5 της πλακέτας ελέγχου στον ακροδέκτη 5 του φωτοκυττάρου
- Συνδέστε τον μηχανισμό κίνησης στην τροφοδοσία και θα πρέπει να λειτουργεί.
Σύνδεση πολλών ζευγών φωτοκυττάρων
Αν χρειάζεται να συνδέσετε περισσότερα ζεύγη φωτοκυττάρων στον μηχανισμό κίνησης NICE Road, θα έχουν κοινή τροφοδοσία και τα κυκλώματα ασφαλείας θα συνδεθούν σε σειρά. Αυτό σημαίνει ότι κλείνετε το κύκλωμα ασφαλείας μεταξύ των ακροδεκτών 1 και 5 της πλακέτας ελέγχου ως εξής: από τον ακροδέκτη 1 της πλακέτας ελέγχου στον ακροδέκτη 4 του πρώτου φωτοκυττάρου RX, από τον ακροδέκτη 5 του ίδιου φωτοκυττάρου στον ακροδέκτη 4 του δεύτερου φωτοκυττάρου RX και από τον ακροδέκτη 5 του δεύτερου φωτοκυττάρου στον ακροδέκτη 5 της πλακέτας ελέγχου.
Έτσι, αν διακοπεί η δέσμη σε οποιοδήποτε ζεύγος, διακόπτεται και το κύκλωμα ασφαλείας και η πύλη σταματά και αρχίζει να ανοίγει.
Σύνδεση φωτοκυττάρων για προστασία της ζώνης κίνησης της πύλης
Αν για οποιονδήποτε λόγο χρειάζεται να συνδέσετε φωτοκύτταρα και στην πλευρά ανοίγματος του μηχανισμού κίνησης NICE Road, μπορείτε να τα συνδέσετε στην είσοδο STOP, δηλαδή στις εισόδους 3-4. Τότε, όταν κάποιος εισέλθει στην περιοχή των φωτοκυττάρων, η πύλη θα σταματήσει και θα κινηθεί λίγο προς τα πίσω. Θα παραμείνει ακίνητη και δεν θα μπορεί να κινηθεί μέχρι να ελευθερωθεί η δέσμη των φωτοκυττάρων. Μετά την αλλαγή της σύνδεσης στην είσοδο STOP, θα πρέπει να επαναφέρετε τον μηχανισμό κίνησης και να εκτελέσετε εκ νέου τη διαδικασία εκμάθησης.
Μπορείτε να συνδυάσετε τη διάταξη έτσι ώστε στο άνοιγμα διέλευσης να έχετε ένα ζεύγος φωτοκυττάρων, ενεργό μόνο κατά το κλείσιμο, και εκτός του ανοίγματος, στη ζώνη όπου ανοίγει η πύλη, ένα δεύτερο ζεύγος φωτοκυττάρων που σταματά την πύλη κάθε φορά που διακόπτεται η δέσμη.
