Περιγραφή του προϊόντος Σετ μηχανισμού κίνησης για συρόμενη πόρτα έως 600kg/6m NICE ROBO600 (B)
NICE ROBO600 είναι ηλεκτρομηχανικός μηχανισμός κίνησης για συρόμενη αυλόπορτα με κινητήρα 230 V AC, ενσωματωμένο πίνακα ελέγχου και ασύρματο δέκτη. Αυτό το σετ προορίζεται για αυλόπορτα έως 600 kg και άνοιγμα διέλευσης έως 6 m. Οι μηχανικοί τερματικοί διακόπτες καθορίζουν την ανοιχτή και την κλειστή θέση. Ο μηχανισμός κίνησης είναι μη αναστρέψιμος· σε περίπτωση διακοπής ρεύματος μπορεί να απασφαλιστεί με κλειδί, ώστε η αυλόπορτα να μετακινηθεί χειροκίνητα.
Για ποια αυλόπορτα είναι κατάλληλο το ROBO600
Το βάρος, το μήκος και ο αριθμός κύκλων πρέπει να αξιολογούνται μαζί με την αντίσταση στην κίνηση της αυλόπορτας, τον άνεμο, τον πάγο και την κατάσταση του οδηγού. Ο μηχανισμός κίνησης δεν υποκαθιστά την επισκευή μιας στραβής αυλόπορτας ή μιας αυλόπορτας που κολλάει. Το φύλλο πρέπει να κινείται ομαλά σε όλη τη διαδρομή, να παραμένει ακίνητο σε οποιαδήποτε θέση και να διαθέτει προστασία από εκτροχιασμό, καθώς και σταθερά μηχανικά στοπ και στις δύο κατευθύνσεις.
| Δυνατότητες του σετ | Έως 600 kg / άνοιγμα διέλευσης 6 m. |
|---|---|
| Όριο του ίδιου του κινητήρα σύμφωνα με το εγχειρίδιο | Έως 600 kg και μήκος φύλλου έως 8 m. Για αυλόπορτα με άνοιγμα άνω των 6 m, ζητήστε έλεγχο ολόκληρου του συστήματος. |
| Αντίσταση κατά τη χειροκίνητη κίνηση | Έως 25 % της μέγιστης δύναμης των 600 N, δηλαδή 150 N σε όλη τη διαδρομή. Πρόκειται για κριτήριο επιλογής, όχι για επιτρεπόμενη δύναμη πρόσκρουσης σε άνθρωπο. |
| Οδοντωτή κρεμαγιέρα | Μονάδα 4· γρανάζι Z15. |
Όρια αριθμού κύκλων
| Μήκος φύλλου | Μέγ. κύκλοι/ώρα | Μέγ. συνεχόμενοι κύκλοι |
|---|---|---|
| Έως 4 m | 40 | 20 |
| Πάνω από 4 έως 6 m | 25 | 13 |
| Πάνω από 6 έως 8 m | 20 | 10 |
Ένας κύκλος περιλαμβάνει άνοιγμα και κλείσιμο. Η μέγιστη συνεχής λειτουργία του κινητήρα είναι 4 λεπτά. Τα αναφερόμενα όρια δεν αναιρούν τις απαιτήσεις για την αντίσταση στην κίνηση και τη σωστή ρύθμιση του χρόνου λειτουργίας.
Η επιλογή ισχυρότερου κινητήρα από μόνη της δεν υποκαθιστά τα χαρακτηριστικά ασφαλείας και τον έλεγχο των δυνάμεων στην ολοκληρωμένη αυλόπορτα.
Περιεχόμενα σετ
Το σετ NICE RO600-B περιλαμβάνει μηχανισμό κίνησης με ενσωματωμένη μονάδα ελέγχου και δέκτη, καθώς και τηλεχειριστήριο. Για πλήρη εγκατάσταση απαιτούνται κατάλληλη οδοντωτή κρεμαγιέρα, αγκύρωση, τερματικά στοπ και χαρακτηριστικά ασφαλείας ανάλογα με τη συγκεκριμένη αυλόπορτα. Επιλέξτε τον ακριβή εξοπλισμό της ολοκληρωμένης σύνθεσης κατά την παραγγελία.
Τι άλλο χρειάζεστε για ασφαλή λειτουργία
| Τι | Γιατί | Τύπος |
|---|---|---|
| Φωτοκύτταρα | Έλεγχος της διόδου διέλευσης· σύνδεση εδώ. |
|
| Φάρος | Σήμανση κίνησης· έξοδος 4–5 έχει 230 V AC. |
|
| Τηλεχειριστήριο | Ενσωματωμένος δέκτης, αποθήκευση τηλεχειριστηρίων. |
|
| STOP και ακμές ασφαλείας | Προστασία των επικίνδυνων σημείων σύμφωνα με τη μελέτη. |
|
| Οδοντωτή κρεμαγιέρα και στοπ | Μετάδοση κίνησης και μηχανική ασφάλιση της διαδρομής. |
|
| Προγραμματισμός για τεχνικούς | Διαγνωστικός έλεγχος και ρύθμιση από τεχνικό. |
Τοποθέτηση του μηχανισμού κίνησης και της οδοντωτής ράγας
Η τοποθέτηση και οι ηλεκτρολογικές εργασίες πρέπει να εκτελούνται από εξειδικευμένο τεχνικό. Πριν ανοίξετε τον μηχανισμό κίνησης, αποσυνδέστε την τροφοδοσία και ασφαλίστε τον ώστε να μην ενεργοποιηθεί. Προετοιμάστε τους σωλήνες διέλευσης και τις εισόδους των καλωδίων έτσι ώστε να μην εισχωρεί νερό στον κινητήρα· η βάση δεν πρέπει να πλημμυρίζει. Διατηρήστε πρόσβαση στο κάλυμμα και στον μηχανισμό απασφάλισης.
- Προετοιμάστε τη βάση και τους σωλήνες διέλευσης σύμφωνα με το σχέδιο εγκατάστασης. Η πλάκα βάσης πρέπει να είναι οριζόντια, παράλληλη με την κίνηση της πύλης και σταθερά αγκυρωμένη. Καθορίστε τη θέση και με βάση τον τρόπο στερέωσης της οδοντωτής ράγας.
- Τοποθετήστε τον κινητήρα μόνο αφού σκληρύνει η βάση. Ρυθμίστε το ύψος και στερεώστε τον· το βάρος του φύλλου δεν πρέπει να επιβαρύνει το πινιόν του μηχανισμού κίνησης.
- Απασφαλίστε το κιβώτιο μετάδοσης και τοποθετήστε την οδοντωτή ράγα, μετακινώντας το φύλλο με το χέρι. Τα επιμέρους τμήματα πρέπει να συνεχίζονται σε ευθεία γραμμή, χωρίς υψομετρικό σκαλοπάτι.

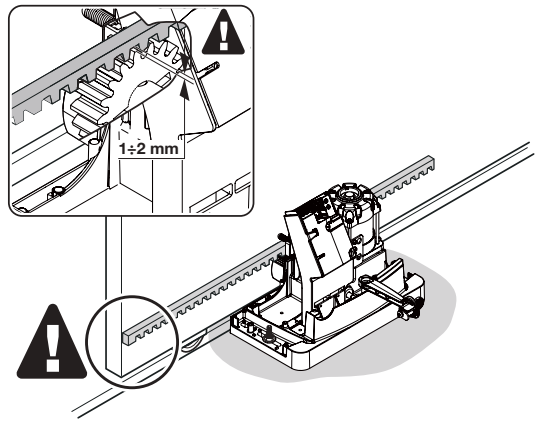

- Σε όλο το μήκος της διαδρομής διατηρήστε περίπου 1–2 mm διάκενο μεταξύ της οδοντωτής ράγας και του πινιόν. Ελέγξτε με το χέρι όλη τη διαδρομή και προς τις δύο κατευθύνσεις και σφίξτε τη στερέωση.

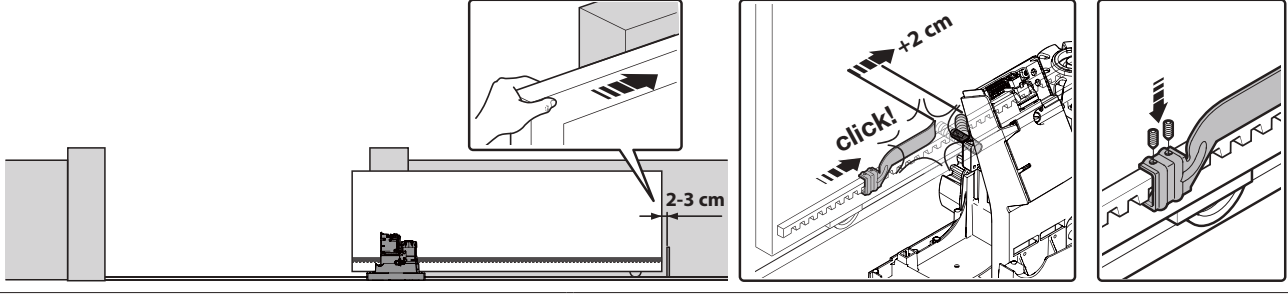

Ρύθμιση των τερματικών διακοπτών
- Μετακινήστε με το χέρι την απασφαλισμένη πύλη προς το άνοιγμα και σταματήστε περίπου 2–3 cm πριν από το σταθερό μηχανικό στοπ.
- Μετακινήστε το αντίστοιχο στήριγμα του τερματικού διακόπτη κατά μήκος της οδοντωτής ράγας μέχρι να ενεργοποιηθεί ο διακόπτης. Στη συνέχεια, μετακινήστε το προς την ίδια κατεύθυνση κατά τουλάχιστον 2 cm ακόμη και στερεώστε το.
- Ρυθμίστε το κλείσιμο με τον ίδιο τρόπο. Το στήριγμα πρέπει να ενεργοποιεί αξιόπιστα τον μοχλό, χωρίς να χτυπά στο σώμα του μηχανισμού κίνησης.
- Ασφαλίστε το κιβώτιο μετάδοσης, δοκιμάστε αργά και τις δύο κατευθύνσεις και ελέγξτε την τελική κίνηση καθώς και την ενεργοποίηση της σωστής λυχνίας LED FCA/FCC. Το φύλλο δεν πρέπει να χτυπά στα σταθερά στοπ κατά τη λειτουργία.

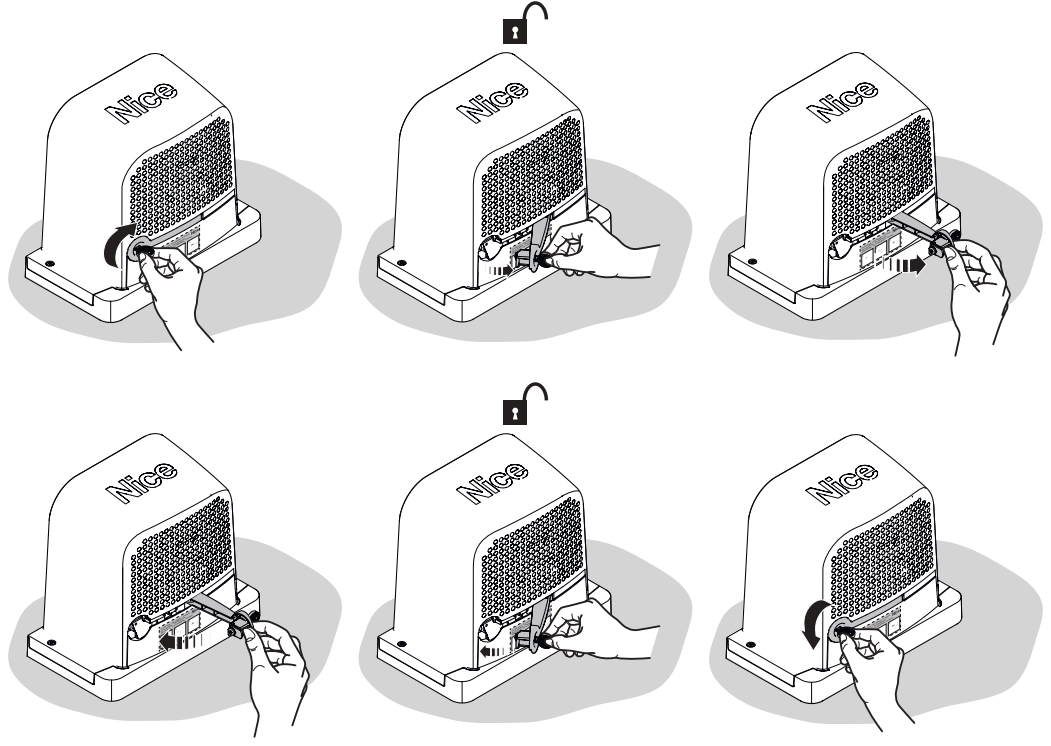

Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Η πύλη πρέπει να είναι ακίνητη. Διακόψτε την παροχή ρεύματος και ασφαλίστε το φύλλο ώστε να μην κινηθεί από μόνο του, ιδίως σε κεκλιμένο έδαφος ή με δυνατό άνεμο. Μην χειρίζεστε την πύλη ενώ κινείται και μην βάζετε τα χέρια σας στα γρανάζια.
- Ανοίξτε το κάλυμμα της κλειδαριάς και εισαγάγετε το παρεχόμενο κλειδί.
- Περιστρέψτε το κλειδί σύμφωνα με το βέλος στην εικόνα και ανοίξτε τον μοχλό απασφάλισης. Η πύλη μπορεί να μετακινηθεί αργά με το χέρι.
- Για να επαναφέρετε τη λειτουργία του μηχανισμού κίνησης, κλείστε τον μοχλό, ασφαλίστε την κλειδαριά και αφαιρέστε το κλειδί. Μετακινήστε ελαφρά το φύλλο, ώστε να εμπλακεί μηχανικά το κιβώτιο μετάδοσης. Μόνο τότε αποκαταστήστε την τροφοδοσία και δοκιμάστε τη λειτουργία.
Καλωδίωση
| Σύνδεση | Καλώδιο σύμφωνα με τις οδηγίες | Μέγ. μήκος |
|---|---|---|
| Τροφοδοσία | 3 × 1,5 mm² | 30 m |
| Φάρος | 2 × 1,5 mm² | 10 m |
| Κεραία | Ομοαξονικό καλώδιο RG58 | 10 m, συνιστάται λιγότερο από 5 m |
| Φωτοκύτταρα TX / RX | 2 × 0,25 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Διακόπτης με κλειδί | 2 × 0,5 mm² ανά επαφή· για δύο επαφές 4 × 0,5 mm² | 20 m |
Για καλώδιο τροφοδοσίας μήκους άνω των 30 m, ο τεχνικός πρέπει να υπολογίσει μεγαλύτερη διατομή, για παράδειγμα 3 × 2,5 mm², και προστατευτική γείωση κοντά στον μηχανισμό κίνησης. Οι διατομές και οι τύποι καλωδίων πρέπει να ελέγχονται για τη συγκεκριμένη όδευση, την προστασία και το περιβάλλον· τοποθετείτε χωριστά τα καλώδια ισχύος και ελέγχου.

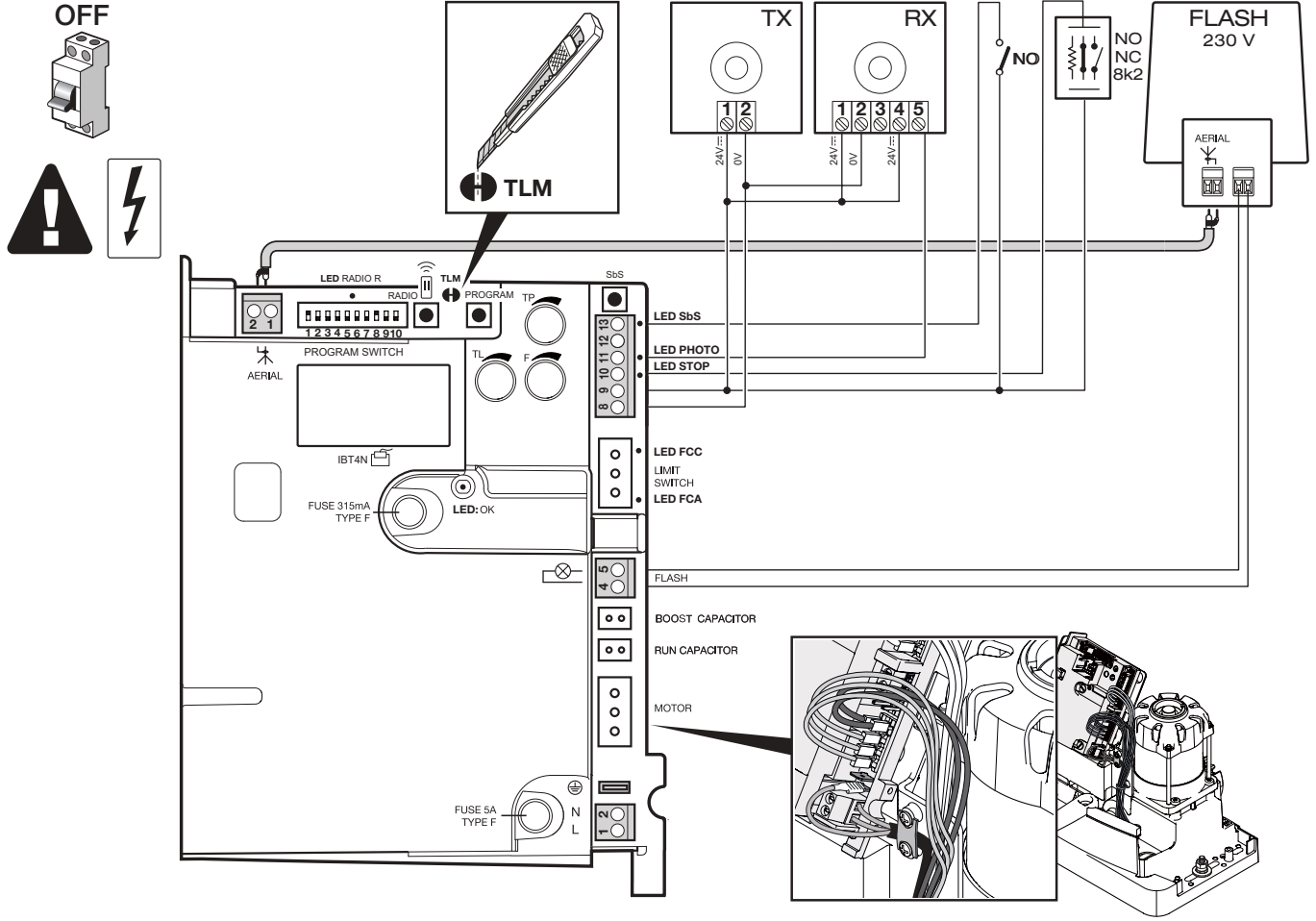

Έλεγχος, ακροδέκτες και πολικότητα
Η ακόλουθη συνδεσμολογία αφορά την πλακέτα ROBO600 με 10 διακόπτες DIP, ρυθμιστικά TL/TP/F και κουμπιά RADIO, PROGRAM και SbS. Η νεότερη έκδοση διαθέτει επιπλέον τη λειτουργία Standby .
| Ακροδέκτης / σύνδεσμος | Λειτουργία και σύνδεση |
|---|---|
| Δίκτυο L / N / PE | 230 V AC, 50/60 Hz. L φάση, N ουδέτερος και PE αγωγός προστασίας· δεν πρόκειται για πολικότητα DC. |
| 4–5 FLASH | Μεταγωγική έξοδος 230 V AC για φάρο δικτύου· χωρίς +/−. |
| 8 (0 V) / 9 (+24 V) | Βοηθητική τροφοδοσία 8 = μείον (−), 9 = συν (+), 24 V DC ±10 %, συνολικά μέγ. 100 mA. |
| 9–10 STOP | Προγραμματισμένη είσοδος ασφαλείας NO/NC ή συσκευή με αντίσταση, σύμφωνα με το διάγραμμα. Μετά την αλλαγή, εκτελέστε νέα εκμάθηση. |
| 9–11 PHOTO | Επαφή NC των φωτοκυττάρων χωρίς τάση. Η διακοπή κατά το κλείσιμο προκαλεί αντιστροφή της κατεύθυνσης. |
| 8–12 PHOTOTEST | Ελεγχόμενη τροφοδοσία του πομπού TX· 8 = 0 V (−), 12 = ελεγχόμενα +24 V, μέγ. 100 mA. Δεν αποτελεί μόνιμη τροφοδοσία για εξωτερικό χειρισμό. |
| 9–13 SbS | Εντολή Βήμα προς Βήμα NO χωρίς τάση. Το εξωτερικό ρελέ κλείνει μόνο την επαφή 9–13· δεν πρέπει να εφαρμόζει δική του τάση σε αυτήν. |
| AERIAL 1–2 | 1 = κεντρικός αγωγός ομοαξονικού καλωδίου, 2 = θωράκιση· δεν πρόκειται για τροφοδοσία παρελκομένων. |
| LIMIT SWITCH / MOTOR | Σύνδεσμοι τερματικών διακοπτών και κινητήρα· αλλάζετε τον προσανατολισμό μόνο χωρίς τροφοδοσία, σύμφωνα με τη διαδικασία για την αντίθετη κατεύθυνση. |
Για τη βοηθητική έξοδο, υπολογίστε το άθροισμα της κατανάλωσης όλων των συνδεδεμένων συσκευών. Ένα ζεύγος EPM μπορεί να καταναλώνει έως 55 mA· δύο ζεύγη ενδέχεται να υπερβούν το όριο των 100 mA πριν προστεθούν άλλα παρελκόμενα. Σε αυτή την περίπτωση απαιτείται ξεχωριστά σχεδιασμένη τροφοδοσία. Οι επαφές NO/NC χωρίς τάση δεν έχουν δική τους πολικότητα +/−.
Είσοδος ασφαλείας STOP 9–10
Μπορεί να συνδεθεί επαφή μεταγωγής NO χωρίς τάση, επαφή ανοίγματος NC ή μπάρα ασφαλείας σταθερής αντίστασης 8,2 kΩ. Ο τύπος της εισόδου αναγνωρίζεται κατά την εκμάθηση· αλλαγή της αποθηκευμένης κατάστασης σταματά την κίνηση και προκαλεί σύντομη αντιστροφή.
Περισσότερες επαφές NO συνδέονται παράλληλα, ενώ περισσότερες επαφές NC συνδέονται σε σειρά. Οι ακμές ασφαλείας με αντίσταση μπορούν να συνδεθούν σε αλυσιδωτή διάταξη με μία μόνο τερματική αντίσταση 8,2 kΩ, σύμφωνα με τις οδηγίες της ακμής. Οι συνδυασμένοι τύποι απαιτούν σύνδεση σύμφωνα με το εγχειρίδιο εγκατάστασης· μην δημιουργείτε αυθαίρετους συνδυασμούς γεφυρών. Η αντίσταση 8,2 kΩ δεν υποκαθιστά το απαιτούμενο στοιχείο ασφαλείας. Μετά από κάθε αλλαγή, επαναλάβετε την αναγνώριση των συσκευών και τη δοκιμή ενεργοποίησής τους.

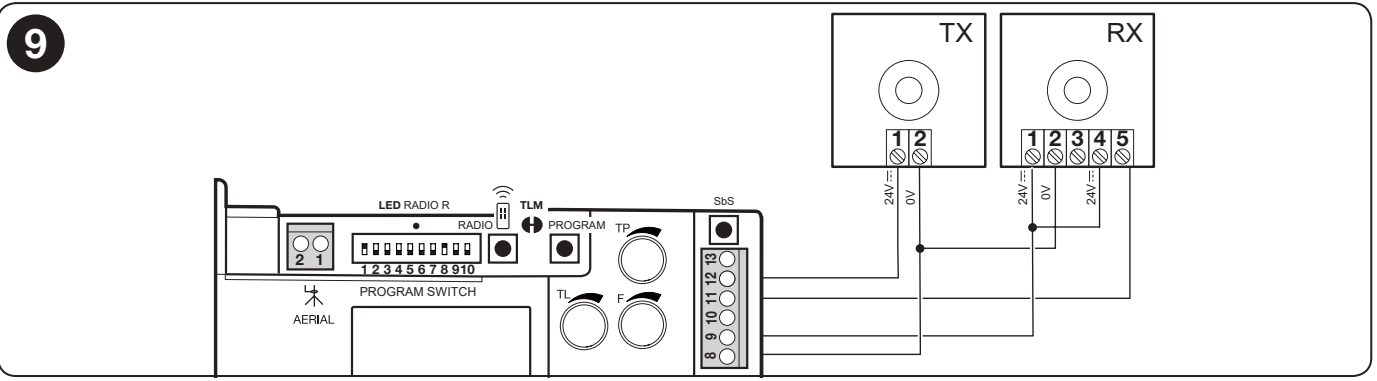

Σύνδεση φωτοκυττάρων NICE EPM
| EPM | Χωρίς φωτοδοκιμή | Με φωτοδοκιμή |
|---|---|---|
| Ακροδέκτης 1 TX (+) | 9 (+24 V DC) | 12 (ελεγμένο +24 V DC) |
| Ακροδέκτης 2 TX (−) | 8 (0 V) | 8 (0 V) |
| Ακροδέκτης 1 (+) / 2 (−) RX | 9 / 8 | 9 / 8 |
| Ακροδέκτης 4 COM / 5 NC RX | 9 / 11 | 9 / 11 |
Ο ακροδέκτης 3 (NO) στο RX δεν χρησιμοποιείται για τη λειτουργία ασφαλείας PHOTO. Αφού ολοκληρωθεί η σύνδεση, πραγματοποιήστε την αναγνώριση των συσκευών και δοκιμάστε διακόπτοντας τη δέσμη. Με τροφοδοσία DC του EPM, μην κόβετε τη γέφυρα SYNC, η οποία προορίζεται για συγχρονισμό με τροφοδοσία AC. Η σύνδεση δύο ζευγών απαιτεί επίσης αξιολόγηση της κατανάλωσης και των αμοιβαίων παρεμβολών.
Ο πομπός TX και ο δέκτης RX πρέπει να βρίσκονται ακριβώς αντικριστά. Για απόσταση άνω των 10 m, ρυθμίστε τη γέφυρα +10m στο RX σύμφωνα με τις οδηγίες του EPM. Η συνήθης ωφέλιμη εμβέλεια του EPM είναι 15 m· η ομίχλη, η βροχή και η σκόνη μπορεί να τη μειώσουν. Τα φωτοκύτταρα προστατεύουν το πέρασμα, όχι όλα τα σημεία σύνθλιψης ή διάτμησης της πόρτας.
Πρώτη εκκίνηση και έλεγχος κατεύθυνσης
Πριν από τη σύνδεση στο ρεύμα, πρέπει να έχουν ολοκληρωθεί τα μηχανικά στοπ, τα στηρίγματα των τερματικών θέσεων, η προστατευτική γείωση και η σύνδεση των εισόδων ασφαλείας. Αν στο θυρόφυλλο υπάρχει ενσωματωμένη πεζόπορτα, το άνοιγμά της πρέπει να εμποδίζει την αυτόματη κίνηση.
- Απασφαλίστε τον κινητήρα, μετακινήστε χειροκίνητα το θυρόφυλλο περίπου στο μέσο της διαδρομής και ασφαλίστε ξανά τον μηχανισμό μετάδοσης.
- Μετά την ενεργοποίηση, η λυχνία LED OK πρέπει να αναβοσβήνει περίπου μία φορά το δευτερόλεπτο. Με ελεύθερη διαδρομή και το θυρόφυλλο εκτός των τερματικών θέσεων, πρέπει να είναι αναμμένες οι PHOTO/FOTO, FCA και FCC· η είσοδος εντολής NO παραμένει σβηστή όταν δεν υπάρχει εντολή. Η πόρτα δεν πρέπει να κινείται μόνη της.
- Ενεργοποιήστε τον τερματικό διακόπτη με τον μοχλό και ελέγξτε ότι σβήνει η σωστή λυχνία LED, FCA ή FCC. Σε περίπτωση σφάλματος, αποσυνδέστε την τροφοδοσία και ελέγξτε τους συνδέσμους, τα στοιχεία ασφαλείας και τις ασφάλειες.
- Αφού ολοκληρώσετε τη ρύθμιση και, στο ROBO600, αφού αναγνωριστούν οι συσκευές ασφαλείας, δώστε μια σύντομη εντολή SbS/P.P. για να επιβεβαιώσετε ότι η πρώτη κίνηση μετά την ενεργοποίηση είναι το άνοιγμα. Σταματήστε την αν κινηθεί προς την αντίθετη κατεύθυνση. Η αντίθετη κατεύθυνση μπορεί να αντιστρέψει και τη λειτουργία των στοιχείων ασφαλείας.
Αν η αρχική κατεύθυνση είναι αντίθετη
Αποσυνδέστε το ρεύμα και επιβεβαιώστε ότι δεν υπάρχει τάση. Σύμφωνα με την αρχική εικόνα, περιστρέψτε τον σύνδεσμο του κινητήρα και τον σύνδεσμο των τερματικών διακοπτών κατά 180°. Ενεργοποιήστε την τροφοδοσία και επαναλάβετε τη δοκιμή ανοίγματος από το μέσο της διαδρομής. Μην αλλάζετε την κατεύθυνση αντιστρέφοντας τις εισόδους ασφαλείας ή αυξάνοντας τη δύναμη.
Αναγνώριση STOP και PHOTO
Το ROBO600 πρέπει να αποθηκεύσει τις συνδεδεμένες συσκευές ασφαλείας. Επαναλάβετε τη διαδικασία μετά από αλλαγή των συσκευών, καθώς και μετά από αλλαγή της θέσης του DIP 1 ή του DIP 2.
- Πατήστε και κρατήστε πατημένο το PROGRAM. Μετά από περίπου 3 s αρχίζει η αναγνώριση και η λυχνία LED OK αναβοσβήνει ταχύτερα· συνεχίστε να κρατάτε πατημένο το κουμπί.
- Περιμένετε να ολοκληρωθεί η αναγνώριση: η λυχνία LED STOP ανάβει και η LED OK παραμένει πράσινη.
- Αφήστε το κουμπί PROGRAM μέσα σε 10 s. Τρεις πράσινες αναλαμπές επιβεβαιώνουν την επιτυχία· πέντε κόκκινες υποδηλώνουν αποτυχία.
- Ελέγξτε τις λυχνίες LED STOP και PHOTO, καθώς και τη λειτουργία και των δύο συσκευών. Σε περίπτωση αποτυχίας, διορθώστε την αιτία και επαναλάβετε την αναγνώριση.
Δοκιμές της ολοκληρωμένης πόρτας
- Δοκιμάστε το πλήρες άνοιγμα και κλείσιμο, τη σωστή στάση πριν από τα μηχανικά στοπ και την ομαλή κίνηση.
- Δοκιμάστε κάθε στοιχείο ασφαλείας ξεχωριστά. Διακόψτε τη δέσμη των φωτοκυττάρων κοντά στον TX, κοντά στον RX και ανάμεσά τους· επιβεβαιώστε την αναμενόμενη στάση ή αντιστροφή της κίνησης.
- Ο τεχνικός μετρά τις δυνάμεις της ολοκληρωμένης πόρτας και ρυθμίζει τη χαμηλότερη δύναμη που εξασφαλίζει αξιόπιστη κίνηση. Τα φωτοκύτταρα και η ρύθμιση F δεν υποκαθιστούν την αξιολόγηση όλων των επικίνδυνων σημείων.
- Μόνο μετά από επιτυχείς δοκιμές παραδώστε το εγχειρίδιο, τα κλειδιά, τις οδηγίες χειροκίνητης λειτουργίας και το πρόγραμμα συντήρησης.
Ρυθμίσεις διακοπτών DIP και ρυθμιστικών
Ο τεχνικός πραγματοποιεί τις ρυθμίσεις με την πόρτα ακίνητη. Πριν από οποιαδήποτε επέμβαση στις συνδέσεις, αποσυνδέστε την τροφοδοσία. Μετά από αλλαγή της λειτουργίας, του χρόνου ή της δύναμης, δοκιμάστε ξανά το πλήρες άνοιγμα και κλείσιμο, καθώς και τα στοιχεία ασφαλείας.
| DIP 1 | DIP 2 | Λειτουργία |
|---|---|---|
| OFF | OFF | Χειροκίνητη – κίνηση μόνο όσο κρατιέται πατημένο το κουμπί εντολής. |
| ON | OFF | Ημιαυτόματη – ολοκλήρωση της κίνησης μετά από σύντομη εντολή. |
| OFF | ON | Αυτόματη – μετά το άνοιγμα και την παύση ακολουθεί κλείσιμο. |
| ON | ON | Αυτόματη + Πάντα κλείσιμο – μετά την επαναφορά της τροφοδοσίας μπορεί να ακολουθήσει κλείσιμο, με προειδοποιητικό αναβόσβημα 5 s. |
| DIP | Λειτουργία | Επίδραση |
|---|---|---|
| 3 ON | Λειτουργία πολυκατοικίας | Κατά το άνοιγμα, αγνοείται η επόμενη εντολή Step-by-step· κατά το κλείσιμο, προκαλεί αντιστροφή της κατεύθυνσης. Δεν ισχύει στη χειροκίνητη λειτουργία. |
| 4 ON | Προειδοποιητικό αναβόσβημα | 5 s πριν από την κίνηση· στη χειροκίνητη λειτουργία 2 s. |
| 5 ON | Κλείσιμο μετά την ενεργοποίηση φωτοκυττάρου | Αυτόματη λειτουργία: όταν ελευθερωθεί το πέρασμα, η πόρτα κλείνει μετά από 5 s. Ημιαυτόματη λειτουργία: η ενεργοποίηση του FOTO κατά το κλείσιμο ενεργοποιεί αυτόματο κλείσιμο μετά την καθορισμένη παύση. |
| 6 ON | Το FOTO λειτουργεί και κατά το άνοιγμα | Η διακοπή της δέσμης σταματά και το άνοιγμα· στην ημιαυτόματη/αυτόματη λειτουργία, η κίνηση συνεχίζεται όταν ελευθερωθεί η δέσμη. |
| 7 ON | Ομαλή εκκίνηση | Περιορίζει το τίναγμα κατά την εκκίνηση. |
| 8 ON | Επιβράδυνση | Η ρύθμιση του TL πρέπει να λαμβάνει υπόψη ότι η επιβράδυνση αρχίζει περίπου 50–70 cm πριν από τον τερματικό διακόπτη. Μειώνεται και η ροπή του κινητήρα· σε περίπτωση μεγάλης αντίστασης, η πόρτα μπορεί να σταματήσει. |
| 9 / 10 | Ηλεκτρική πέδηση | OFF/OFF = απενεργοποιημένη· OFF/ON = ασθενής· ON/OFF = μέτρια· ON/ON = ισχυρή. |
Εργοστασιακή ρύθμιση σύμφωνα με το εγχειρίδιο: DIP 1 και 8 ON, τα υπόλοιπα OFF (ημιαυτόματη λειτουργία με επιβράδυνση). Μετά από αλλαγή των DIP 1–2, πάντα επαναφορτώστε τις συσκευές. Κατά την επιβράδυνση, η ταχύτητα είναι περίπου 30% της ονομαστικής· η ροπή μειώνεται κατά 70%. Η επιβράδυνση ξεκινά στο TL/2. Η προεπιλεγμένη τιμή TL των 90 s σημαίνει ότι η επιβράδυνση ξεκινά μετά από 45 s· ελέγξτε το αποτέλεσμα της αλλαγής κατά το επόμενο άνοιγμα από την τελική θέση.
| Ποτενσιόμετρο | Τι ρυθμίζει | Πώς να το ελέγξετε |
|---|---|---|
| TL | Μέγιστος χρόνος ανοίγματος/κλεισίματος. | Στην ημιαυτόματη λειτουργία, εκτελέστε έναν πλήρη κύκλο ανοίγματος και κλεισίματος. Αφήστε περιθώριο 2–3 s. Αν το εύρος δεν επαρκεί, χρησιμοποιήστε την επέκταση TLM σύμφωνα με την πλακέτα. Κατά την επιβράδυνση, ρυθμίστε τον χρόνο και ανάλογα με το σημείο έναρξής της. |
| TP | Χρόνος παύσης πριν από το αυτόματο κλείσιμο. | Ενεργοποιήστε την αυτόματη λειτουργία, ανοίξτε πλήρως την πύλη και μετρήστε τον πραγματικό χρόνο παύσης πριν από το κλείσιμο. |
| F | Δύναμη / ροπή κινητήρα. | Επαληθεύστε τη ρύθμιση με μέτρηση των δυνάμεων πρόσκρουσης και δοκιμή ασφαλείας. Η αύξηση του F δεν προορίζεται για την αντιμετώπιση μηχανικού προβλήματος της πύλης. |
Νεότερη έκδοση – λειτουργία αναμονής Standby
Αυτή η ενότητα ισχύει μόνο για την έκδοση ROBO600 που υποστηρίζει τη λειτουργία Standby. Δεν ισχύει για παλαιότερη πλακέτα χωρίς αυτήν τη λειτουργία. Μετά τη διαδικασία εκμάθησης των συσκευών, ο προεπιλεγμένος χρόνος αναμονής είναι 300 s· σε νέα ή πλήρως διαγραμμένη πλακέτα, πριν από τη διαδικασία εκμάθησης, είναι 600 s. Στη λειτουργία Standby, η βοηθητική έξοδος τροφοδοσίας είναι ανενεργή, κάτι που είναι σημαντικό για τον εξωτερικό έλεγχο.
- Πατήστε στιγμιαία το PROGRAM και διαβάστε την ένδειξη LED OK: 2 αναλαμπές = Standby ενεργό· 1 αναλαμπή = ανενεργό.
- Με επιπλέον στιγμιαία πατήματα του PROGRAM επιλέξτε την επιθυμητή κατάσταση.
- Για αποθήκευση, κρατήστε πατημένο το PROGRAM για τουλάχιστον 5 s, μέχρι η LED OK να επιστρέψει στον κανονικό ρυθμό αναλαμπής 1 Hz. Ο τεχνικός αλλάζει τον χρόνο αναμονής μέσω Oview ή ProView, όχι με αυτήν τη διαδικασία των κουμπιών.
Ενσωματωμένος δέκτης και τηλεχειριστήρια
Το ROBO600 διαθέτει ενσωματωμένο δέκτη 433,92 MHz με κωδικοποίηση O-CODE. Επιλέξτε πομπό ανάλογα με τη συγκεκριμένη πλακέτα· η ίδια συχνότητα από μόνη της δεν εγγυάται συμβατότητα. Ο προγραμματισμός πρέπει να γίνεται με την πύλη ακίνητη.
Λειτουργία I – αποθήκευση ολόκληρου του τηλεχειριστηρίου
- Κρατήστε πατημένο το κουμπί RADIO/δέκτη μέχρι να ανάψει η LED του (περίπου 4 s) και, στη συνέχεια, αφήστε το.
- Εντός 10 s, κρατήστε πατημένο το επιλεγμένο κουμπί του νέου τηλεχειριστηρίου για περίπου 3 s, μέχρι ο δέκτης να επιβεβαιώσει την αποθήκευση με τρεις αναλαμπές.
- Μπορείτε να αποθηκεύσετε άλλο τηλεχειριστήριο με τον ίδιο τρόπο μέσα στα επόμενα 10 s· διαφορετικά, περιμένετε να τερματιστεί η λειτουργία.
| Κουμπί στη λειτουργία I | Εκχωρημένη εντολή |
|---|---|
| 1 | Βήμα προς βήμα |
| 2 | Μερικό άνοιγμα για πεζούς |
| 3 | Άνοιγμα |
| 4 | Κλείσιμο |
Το τηλεχειριστήριο με ένα ή δύο κουμπιά χρησιμοποιεί μόνο τα αντίστοιχα πρώτα κουμπιά. Για το ROBO600, η χωρητικότητα είναι έως 100 τηλεχειριστήρια στη λειτουργία I, σύμφωνα με το εγχειρίδιο.
Λειτουργία II – μία εντολή σε επιλεγμένο κουμπί
| Αριθμός πατημάτων του RADIO | Εντολή |
|---|---|
| 1 | Βήμα προς βήμα |
| 2 | Μερικό άνοιγμα |
| 3 | Άνοιγμα |
| 4 | Κλείσιμο |
| 5 | Διακοπή |
Πατήστε στιγμιαία το RADIO τόσες φορές όσες είναι ο αριθμός της επιθυμητής εντολής. Η LED θα αναβοσβήσει τον ίδιο αριθμό φορών. Εντός 10 s, κρατήστε πατημένο το επιλεγμένο κουμπί του τηλεχειριστηρίου για περίπου 3 s, μέχρι να επιβεβαιωθεί η αποθήκευση με τρεις αναλαμπές. Επαναλάβετε τη διαδικασία για κάθε επιπλέον κουμπί.
Προσθήκη τηλεχειριστηρίου με χρήση λειτουργικού τηλεχειριστηρίου
Κοντά στον δέκτη, σε απόσταση περίπου 10–20 m, κρατήστε πατημένο το κουμπί του νέου τηλεχειριστηρίου για τουλάχιστον 5 s και αφήστε το. Στο παλιό τηλεχειριστήριο πατήστε το αντίστοιχο κουμπί 3 φορές· έπειτα πατήστε μία φορά το κουμπί του νέου τηλεχειριστηρίου. Το νέο τηλεχειριστήριο θα λάβει την αντιστοίχιση του παλιού. Στη λειτουργία I μπορείτε να χρησιμοποιήσετε οποιοδήποτε κουμπί του παλιού τηλεχειριστηρίου, ενώ στη λειτουργία II το κουμπί που αντιστοιχεί στην επιθυμητή εντολή. Αφήστε τροφοδοτημένο μόνο τον δέκτη που θέλετε να προγραμματίσετε.
Κλείδωμα μνήμης ραδιοδέκτη
Αν η αποθήκευση ή η διαγραφή δεν λειτουργεί, η μνήμη μπορεί να είναι κλειδωμένη. Απενεργοποιήστε την τροφοδοσία, κρατήστε πατημένο το RADIO και ενεργοποιήστε ξανά. Μετά από περίπου 5 s και δύο αργές αναλαμπές της LED RADIO, αφήστε το κουμπί. Εντός 5 s, επιλέξτε με στιγμιαία πατήματα του RADIO: LED σβηστή = ξεκλείδωτη, LED αναμμένη = κλειδωμένη. Πέντε δευτερόλεπτα μετά το τελευταίο πάτημα, δύο αργές αναλαμπές επιβεβαιώνουν την ολοκλήρωση.
Διαγνωστικός έλεγχος και συνήθεις βλάβες
| Ένδειξη | Σημασία / τι πρέπει να ελέγξετε |
|---|---|
| OK: 1 πράσινη αναλαμπή/s | Κανονική λειτουργία. |
| OK: 2 γρήγορες πράσινες αναλαμπές | Αλλαγή κατάστασης εισόδου, φωτοκυττάρων ή ραδιοεντολής. |
| OK: 1 κόκκινη αναλαμπή, παύση, ξανά 1 | Οι συσκευές δεν εκμαθεύτηκαν σωστά ή άλλαξε η ρύθμιση DIP 1–2. Ελέγξτε την καλωδίωση και επαναλάβετε τη διαδικασία εκμάθησης. |
| OK: 2 κόκκινες αναλαμπές | Ενεργοποίηση φωτοκυττάρου. Ελέγξτε για εμπόδιο, την ευθυγράμμιση TX/RX και την επαφή NC. |
| OK: 4 κόκκινες αναλαμπές | Ενεργό STOP. Ελέγξτε τη διάταξη ασφαλείας και την καλωδίωσή της. |
| OK: 5 κόκκινες αναλαμπές | Σφάλμα εσωτερικών παραμέτρων. Περιμένετε τουλάχιστον 30 s· αν το σφάλμα επιμένει, ο τεχνικός θα εκτελέσει διαγραφή και νέα διαδικασία εκμάθησης. |
| OK: 7 κόκκινες αναλαμπές | Σφάλμα εσωτερικού κυκλώματος ή αλλαγή της ρύθμισης DIP 1–2. Αφού αποσυνδέσετε και επαναφέρετε την τροφοδοσία, ελέγξτε την καλωδίωση· αν αλλάξετε λειτουργία, επαναλάβετε τη διαδικασία εκμάθησης. Αν το σφάλμα επιμένει, απευθυνθείτε στο σέρβις. |
| OK: 8 κόκκινες αναλαμπές | Μια εντολή παραμένει ενεργή. Αφήστε το κουμπί ή το ρελέ που παραμένει συνεχώς ενεργοποιημένο. |
| OK σβηστή / συνεχώς αναμμένη | Ελέγξτε την τροφοδοσία και τις ασφάλειες· η μόνιμη ένδειξη σφάλματος μπορεί να υποδηλώνει βλάβη της πλακέτας. |
| PHOTO / STOP σβηστή | Η είσοδος ασφαλείας δεν επιτρέπει την κίνηση. Μην παρακάμπτετε την είσοδο· ελέγξτε τη συσκευή και τη διαδικασία εκμάθησης. |
| LED RADIO: 1 / 6 / 8 γρήγορες αναλαμπές | Το τηλεχειριστήριο είναι ήδη αποθηκευμένο / ασύμβατη κωδικοποίηση / πλήρης μνήμη. |
Αν ο κινητήρας δεν ανταποκρίνεται, ελέγξτε πρώτα την παροχή ρεύματος, τις ασφάλειες, την κατάσταση των εισόδων ασφαλείας και την εντολή. Αν η κίνηση είναι αντίστροφη, διορθώστε την κατεύθυνση σύμφωνα με την αναφερόμενη διαδικασία. Σε περίπτωση ασυνήθιστου θορύβου, ζημιάς ή σπασμωδικής κίνησης, διακόψτε τη χρήση· μην αυξάνετε τη δύναμη ως υποκατάστατο της επισκευής.
Διαγραφή μνήμης
Διαγραφή όλων των τηλεχειριστηρίων
Με ξεκλείδωτη τη μνήμη, κρατήστε πατημένο το RADIO, μέχρι να ανάψει και να σβήσει η λυχνία LED και να αρχίσει να αναβοσβήνει. Αφήστε το κουμπί κατά το 3ο αναβόσβημα. Πέντε αναλαμπές επιβεβαιώνουν τη διαγραφή των τηλεχειριστηρίων. Όλοι οι αποθηκευμένοι πομποί θα διαγραφούν, γι’ αυτό φροντίστε να είστε έτοιμοι να τους προγραμματίσετε ξανά.
Διαγραφή των ρυθμίσεων ελέγχου και των εκμαθημένων συσκευών
- Με τον κινητήρα σταματημένο, διακόψτε την τροφοδοσία.
- Κρατήστε πατημένο το PROGRAM και επαναφέρετε την τροφοδοσία. Κρατήστε πατημένο το κουμπί μέχρι να ανάψει και να σβήσει η λυχνία LED OK και να αρχίσει να αναβοσβήνει.
- Αφήστε το PROGRAM κατά το 3ο αναβόσβημα της λυχνίας LED OK. Πέντε αναλαμπές επιβεβαιώνουν την επιτυχία.
- Επαναλάβετε την εκμάθηση των διατάξεων ασφαλείας και πραγματοποιήστε πλήρεις δοκιμές. Αυτή η διαδικασία δεν διαγράφει τα τηλεχειριστήρια, αλλά απενεργοποιεί το κλείδωμα της μνήμης του ραδιοδέκτη. Οι θέσεις των μηχανικών διακοπτών DIP και των ρυθμιστικών δεν αλλάζουν αυτόματα.
Τακτικός έλεγχος και συντήρηση
Φροντίστε να πραγματοποιείται επαγγελματική συντήρηση το αργότερο κάθε 6 μήνες ή μετά από 20 000 κύκλους λειτουργίας, όποιο συμβεί πρώτο. Σε περίπτωση εντατικής χρήσης ή απαιτητικών συνθηκών περιβάλλοντος, το διάστημα συντήρησης καθορίζεται από το πρόγραμμα σέρβις.
- Αφού αποσυνδέσετε την παροχή ρεύματος, ελέγξτε τις στερεώσεις, τη διάβρωση, τα καλώδια και την εισχώρηση νερού.
- Ελέγξτε τη φθορά του πινιόν, της οδοντωτής ράγας, των οδηγών και των αναστολέων, καθώς και τα διάκενα και τη χειροκίνητη κίνηση.
- Καθαρίστε τα φωτοκύτταρα και ελέγξτε τη δυνατότητα απασφάλισης. Αφού επαναφέρετε την τροφοδοσία, ελέγξτε όλες τις διατάξεις ασφαλείας, τη διακοπή λειτουργίας και τις δυνάμεις.
- Φυλάξτε το αρχείο συντήρησης και το εγχειρίδιο. Μην εισέρχεστε στη διέλευση όσο η πύλη κινείται· κρατήστε τα τηλεχειριστήρια και τα σταθερά χειριστήρια μακριά από παιδιά.
Τεχνικά χαρακτηριστικά NICE ROBO600
| Τροφοδοσία κινητήρα και μονάδας ελέγχου | 230 V AC, 50/60 Hz |
|---|---|
| Ονομαστική ισχύς εισόδου | 300 W |
| Ονομαστική / μέγιστη ροπή | 9 / 18 Nm |
| Αντίστοιχη ονομαστική / μέγιστη δύναμη | 300 / 600 N· η δύναμη του μηχανισμού κίνησης δεν είναι το βάρος της πύλης |
| Ταχύτητα χωρίς φορτίο / με ονομαστική ροπή | 11 / 8,5 m/min |
| Οδοντωτή ράγα / πινιόν | Μονάδα 4 / Z15, διάμετρος βήματος 60 mm |
| Μέγ. βάρος πύλης | 600 kg |
| Μέγ. μήκος φύλλου / μήκος διέλευσης για αυτό το σετ | 8 m σύμφωνα με το εγχειρίδιο / διέλευση 6 m σε αυτήν την καταχώριση |
| Συνεχής λειτουργία | Μέγ. 4 λεπτά; κύκλοι ανάλογα με το μήκος του φύλλου |
| Βαθμός προστασίας / ηλεκτρική κλάση | IP44 / I – προστατευτική γείωση |
| Θερμοκρασία | −20 έως +55 °C |
| Βοηθητική έξοδος | 24 V DC ±10 %, μέγ. 100 mA |
| Έξοδος FLASH | 230 V AC, μέγ. 60 W σύμφωνα με τον τεχνικό πίνακα |
| Βάρος του μηχανισμού κίνησης | 11 kg |
| Ραδιοσυχνότητα | 433,92 MHz, ενσωματωμένος δέκτης O-CODE |
Διαστάσεις και χώρος εγκατάστασης

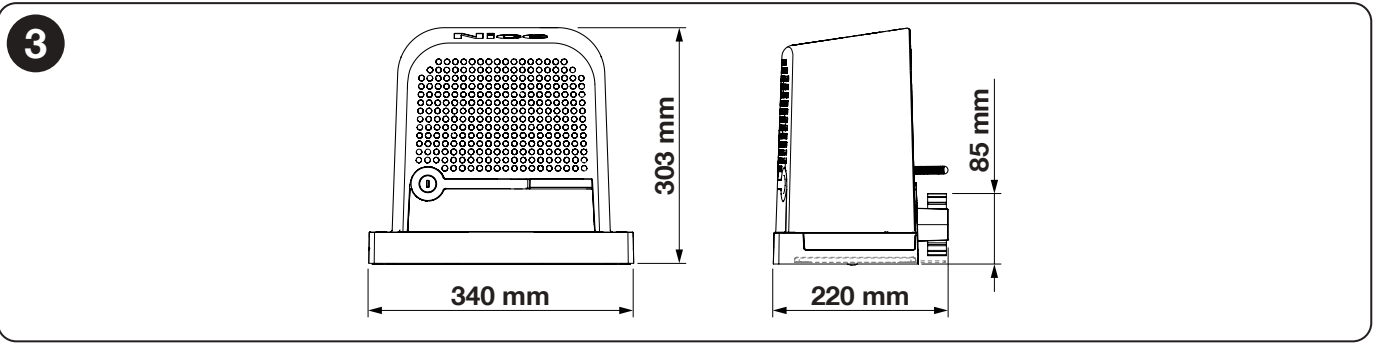

Το σχέδιο εγκατάστασης του ROBO600 αναφέρει τις συνολικές διαστάσεις 340 × 220 × 303 mm (ύψος) και τον άξονα του πινιόν 85 mm πάνω από τη βάση. Για την εγκατάσταση, χρησιμοποιήστε αυτό το σχέδιο ως αναφορά. Κατά την επιλογή της θέσης, αφήστε χώρο για το άνοιγμα του καλύμματος, την πρόσβαση στο κλειδί και τον ασφαλή χειρισμό της απασφάλισης.
Μπορούμε να σας βοηθήσουμε να επιλέξετε το κατάλληλο σετ μέσω της επικοινωνίας. Αναφέρετε το μήκος και το βάρος της πύλης, τον αναμενόμενο αριθμό κύκλων και, αν πρόκειται για αντικατάσταση, προσθέστε και μια φωτογραφία της πινακίδας στοιχείων και της πλακέτας ελέγχου.
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
