Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 800 kg CAME BXV08AGS, 801MS-0210 (D)
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
615,68 € με ΦΠΑ
| Βάρος |
|---|
| 12 kg |
Περιγραφή του προϊόντος Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 800 kg CAME BXV08AGS, 801MS-0210 (D)
Μηχανισμός CAME BXV08AGS είναι σχεδιασμένος για συρόμενες πύλες βάρους έως 800 kg και μήκους φύλλου έως 20 m. Διαθέτει ηλεκτρομηχανικό διακόπτη διακοπής. Ο μηχανισμός είναι μηαναστρέψιμος. Αναλυτικά τεχνικά χαρακτηριστικά ». Εγχειρίδιο για λήψη ».
CAME BXV08AGS με πλακέτα ελέγχου ZN7 είναι μηχανισμός συρόμενης αυλόπορτας με κινητήρα 24 V DC και μηχανικούς τερματικούς διακόπτες. Η τροφοδοσία δικτύου είναι 230 V AC. Προορίζεται για φύλλο βάρους έως 800 kg και μήκους 20 m. Αξιολογήστε μαζί το βάρος, το μήκος και την αντίσταση της αυλόπορτας· η μεγαλύτερη ισχύς δεν υποκαθιστά την εύκολη χειροκίνητη κίνηση.
Η εγκατάσταση, η σύνδεση στο δίκτυο και η θέση σε λειτουργία πρέπει να γίνονται από εξειδικευμένο τεχνικό. Πριν από οποιαδήποτε εργασία, αποσυνδέστε το δίκτυο και τυχόν μπαταρίες. Τα φωτοκύτταρα και ο κωδικοποιητής δεν υποκαθιστούν τα σταθερά μηχανικά στοπ, την προστασία των επικίνδυνων σημείων και τον έλεγχο των δυνάμεων στην ολοκληρωμένη αυλόπορτα.
Πριν από την εγκατάσταση, ελέγξτε την πινακίδα του μηχανισμού, τον πίνακα ZN7, την έκδοση H1 και το μενού της. Τα τεχνικά χαρακτηριστικά και οι συνδεσμολογίες που ακολουθούν ισχύουν για την περιγραφόμενη έκδοση. Οι παρακάτω ρυθμίσεις ισχύουν για την έκδοση με F28 = 60–100 %, F8 = 1/2 και U3 = 0/1. Αν ο πίνακας διαθέτει διαφορετικές τιμές ή συνδέσμους, χρησιμοποιήστε το εγχειρίδιο της συγκεκριμένης έκδοσής του· αυτά τα τρία στοιχεία από μόνα τους δεν προσδιορίζουν ολόκληρο το υλικολογισμικό.

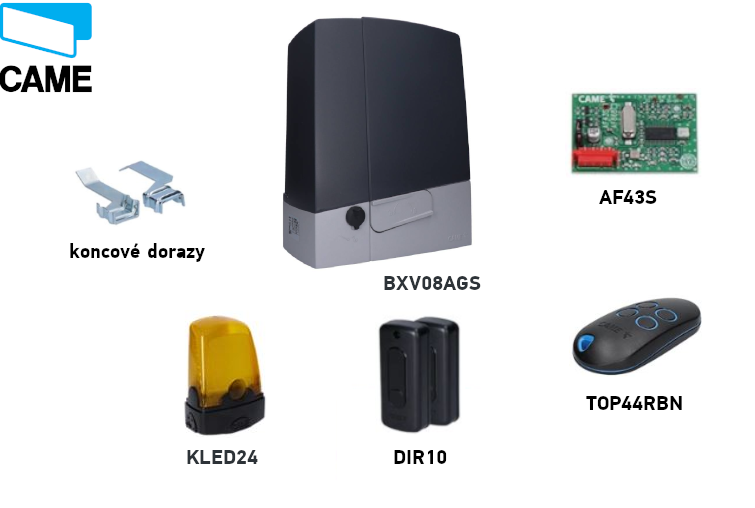

Σετ CAME BXV08AGS
Και τα δύο σετ περιλαμβάνουν μηχανισμό, τηλεχειριστήριο, φωτοκύτταρα, ραδιοφωνικό δέκτη και φάρο. Πριν από τη σύνδεση, ελέγξτε τις σημάνσεις των αξεσουάρ που παραδόθηκαν πράγματι. Επιλέξτε τα πρόσθετα εξαρτήματα, ιδίως την οδοντωτή κρεμαγιέρα και τα τοπικά χειριστήρια, ανάλογα με τη συγκεκριμένη αυλόπορτα.
| Χαρακτηριστικό | CAME BXV08AGS |
|---|---|
| Σετ |  CAME BXV08AGS, 801MS-0210 (D) |
| Μέγιστο βάρος φύλλου | 800 kg |
| Μέγιστο μήκος φύλλου | 20 m |
| Δίκτυο / κινητήρας | 230 V AC / 24 V DC |
| Ισχύς / δύναμη | 400 W / 800 N |
| Μέγιστη ταχύτητα | 11 m/min |
| Επιλογή κινητήρα A1 | 3 – 800 kg |
| Έλεγχος του παρόντος εγχειριδίου | ZN7, οθόνη και μενού |
Η ένδειξη 18 ή 20 m αναφέρεται στο μέγιστο μήκος του φύλλου, όχι απαραίτητα στο πλάτος του ελεύθερου περάσματος. Η επιλογή A1 δεν αλλάζει την ικανότητα φορτίου του ίδιου του μηχανισμού.
Αξεσουάρ και παραδείγματα συνδεσμολογίας
Τα παρακάτω παραδείγματα αφορούν συγκεκριμένες συσκευές με τις αντίστοιχες σημάνσεις. Για διαφορετικό τύπο, χρησιμοποιήστε τους δικούς του ακροδέκτες και παραμέτρους· η ίδια λειτουργία ή συχνότητα από μόνη της δεν επιβεβαιώνει τη συμβατότητα.
| Εξάρτημα | Επαληθευμένο παράδειγμα / χρήση |
|---|---|
| Φωτοκύτταρα | CAME DIR10, 12/24 V AC/DC, εμβέλεια 10 m· σύνδεση και δοκιμή TS. |
| Φάρος | CAME KLED24, 24 V AC/DC, 2 W· έξοδος 10–E. |
| Ραδιοφωνικός δέκτης | CAME AF43S, κάρτα AF plug-in, 433,92 MHz· επαληθεύστε την κωδικοποίηση μαζί με το U4. |
| Τηλεχειριστήριο | CAME TOP-432EE, σταθερός κωδικός 433,92 MHz· παράδειγμα για συμβατό δέκτη. |
| Κρεμαγιέρα | Οδοντωτές κρεμαγιέρες, module 4· διάκενο και στερέωση. |
| Τοπικός χειρισμός | Διακόπτες, μπουτόν και αναγνώστες· εντολές NO και επαφές ασφαλείας NC σύμφωνα με το διάγραμμα ακροδεκτών. |
Εγκατάσταση μηχανισμού
Όταν ο μηχανισμός είναι απασφαλισμένος, η αυλόπορτα πρέπει να κινείται εύκολα σε όλη τη διαδρομή, χωρίς κλίση, φθαρμένους τροχούς ή κίνδυνο να εκτροχιαστεί από τον οδηγό. Ελέγξτε ότι υπάρχουν σταθερά μηχανικά στοπ τόσο στην ανοιχτή όσο και στην κλειστή θέση, ότι η βάση είναι σταθερή και ότι προστατεύονται τα σημεία όπου το φύλλο μπορεί να παγιδεύσει κάποιον. Δεν πρέπει να λιμνάζει νερό στην περιοχή του μηχανισμού ούτε να πέφτει πάνω του άμεση ροή νερού. Αν το συρόμενο φύλλο διαθέτει ενσωματωμένη πεζόπορτα, η μηχανοκίνητη κίνηση πρέπει να είναι δυνατή μόνο όταν αυτή έχει ασφαλίσει σωστά.
Βάση και πλάκα αγκύρωσης
Το παράδειγμα εγκατάστασης προβλέπει εκσκαφή 400 × 240 mm και βάθος 800 mm. Προσαρμόστε τις διαστάσεις της βάσης στο έδαφος και στη συγκεκριμένη αυλόπορτα. Ο ξυλότυπος προεξέχει 50 mm πάνω από το έδαφος· χρησιμοποιήστε οπλισμό και αγκύρια M12. Για την τροφοδοσία του μηχανισμού συνιστάται σωλήνας προστασίας Ø 40 mm, για τα αξεσουάρ Ø 25 mm και για τυχόν συρματόσχοινο απασφάλισης Ø 20 mm.
Τοποθετήστε την πλάκα αγκύρωσης οριζόντια, περάστε τα καλώδια από τις οπές της και αφήστε τα σπειρωτά τμήματα των αγκυρίων να προεξέχουν από την επιφάνεια. Αφήστε το σκυρόδεμα να ωριμάσει για τουλάχιστον 24 ώρες. Καθορίστε τη θέση της πλάκας σε σχέση με την κρεμαγιέρα σύμφωνα με το σχέδιο: η οριζόντια απόσταση 95 mm και το ύψος 106 mm αφορούν τις επισημασμένες επιφάνειες στην τομή. Μην τα συγχέετε με τις διαστάσεις της βάσης.
Τοποθέτηση και ρύθμιση ύψους
Αφαιρέστε το κάλυμμα και τοποθετήστε τον μηχανισμό στην πλάκα. Τα καλώδια πρέπει να περάσουν από το κάτω μέρος του περιβλήματος και μέσα από τους στυπιοθλίπτες που έχουν τοποθετηθεί σωστά. Κατά τη ρύθμιση, ανυψώστε τον μηχανισμό με τα σπειρωτά ποδαράκια κατά 5–10 mm, ώστε να παραμείνει περιθώριο για τη ρύθμιση της εμπλοκής.
Κρεμαγιέρα και διάκενο εμπλοκής
Απασφαλίστε τον μηχανισμό και στερεώστε την κρεμαγιέρα μετακινώντας χειροκίνητα το φύλλο. Κατά τη σύνδεση των τμημάτων, τοποθετήστε ένα βοηθητικό κομμάτι κρεμαγιέρας κάτω από την ένωση, ώστε τα δόντια να συνεχίζονται ομαλά μεταξύ τους. Μετά την εγκατάσταση, ρυθμίστε την κατακόρυφη και την οριζόντια θέση του μηχανισμού κίνησης.
Αφήστε διάκενο 1–2 mm ανάμεσα στην κρεμαγιέρα και το πινιόν. Το βάρος της πύλης δεν πρέπει να στηρίζεται στον μηχανισμό κίνησης. Κινήστε χειροκίνητα την πύλη σε όλη τη διαδρομή, ελέγξτε την εμπλοκή και τις ενώσεις της κρεμαγιέρας και μόνο τότε σφίξτε τα παξιμάδια και τις ροδέλες στις αγκυρώσεις.
Μηχανικοί τερματικοί διακόπτες
Μετακινήστε χειροκίνητα το φύλλο στην ανοιχτή θέση. Στερεώστε στην κρεμαγιέρα το έκκεντρο ενεργοποίησης για το άνοιγμα, έτσι ώστε η προεξοχή του να ενεργοποιεί αξιόπιστα τον ελατηριωτό μικροδιακόπτη. Ρυθμίστε με τον ίδιο τρόπο το έκκεντρο κλεισίματος. Ασφαλίστε καλά τα έκκεντρα· το σταθερό μηχανικό στοπ της πύλης και το έκκεντρο ενεργοποίησης του μηχανισμού κίνησης έχουν διαφορετικές λειτουργίες.
Στη διάταξη που απεικονίζεται, αφήστε στην τελική θέση περίπου 20 mm πριν από το σταθερό στοπ. Ελέγξτε την υπέρβαση της θέσης με την πραγματική ταχύτητα και υπό φορτίο.
Καλωδίωση
| Σύνδεση | Καλώδιο / προϋπόθεση |
|---|---|
| Δίκτυο 230 V AC, L/N/PE | 3G × 1,5 mm² έως 20 m· 3G × 2,5 mm² για 20–30 m. |
| Στοιχεία ελέγχου | Αριθμός αγωγών ανάλογα με το σύστημα ελέγχου, διατομή 0,5 mm² για τις σύντομες διαδρομές που αναφέρονται. |
| Φωτοκύτταρα DIR10 | TX: 2 × 0,5 mm²· RX: 4 × 0,5 mm². Τηρείτε τη σύνδεση TX και την επαφή NC. |
| Κεραία | RG58, έως 10 m· συνιστάται έως 5 m. |
| RSE / CRP | UTP CAT 5· ξεχωριστή σειριακή σύνδεση, όχι τροφοδοσία κινητήρα. |
Ο αριθμός των αγωγών πρέπει να επαρκεί για ολόκληρο το επιλεγμένο διάγραμμα σύνδεσης. Για μεγαλύτερη διαδρομή, παράλληλα φορτία ή διαφορετικά εξαρτήματα, ο τεχνικός πρέπει να υπολογίσει εκ νέου τη διατομή βάσει του ρεύματος και της πτώσης τάσης. Προστατεύστε τα καλώδια από ζημιές και από επαφή με τον κινητήρα ή τον μετασχηματιστή· περάστε κατάλληλα χωριστά την παροχή δικτύου και τα κυκλώματα χαμηλής τάσης.
Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Πριν μετακινήσετε την πύλη χειροκίνητα, αποσυνδέστε την τροφοδοσία και ασφαλίστε το φύλλο. Η απασφάλιση κατεστραμμένης ή μη ζυγοσταθμισμένης πύλης μπορεί να προκαλέσει ανεξέλεγκτη κίνηση.
- Τοποθετήστε το κλειδί στην κλειδαριά και γυρίστε το προς την κατεύθυνση του βέλους στην εικόνα.
- Τραβήξτε και ανοίξτε τον μοχλό απασφάλισης όπως φαίνεται στην εικόνα.
- Μετακινείτε την πύλη χειροκίνητα και ελεγχόμενα, χωρίς να υπάρχουν άτομα στη διαδρομή της.
- Για να την ασφαλίσετε ξανά, επαναφέρετε τον μοχλό στην αρχική θέση και κλειδώστε τον μηχανισμό. Πριν δώσετε εντολή στον κινητήρα, βεβαιωθείτε ότι ο μηχανισμός κίνησης είναι ασφαλισμένος.
Οδηγός προσανατολισμού στην πλακέτα ελέγχου ZN7
Η ZN7 διαθέτει οθόνη και πλήκτρα ESC, βέλη και ENTER. Οι ρυθμίσεις, οι χρόνοι και οι χρήστες διαχειρίζονται μέσω του μενού. Οι σύνδεσμοι AF, Memory Roll, R700/R800, RSE και RIOCN8WS έχουν ξεχωριστές λειτουργίες· τοποθετείτε ή αφαιρείτε την κάρτα μόνο όταν είναι αποσυνδεδεμένα τόσο το δίκτυο όσο και οι μπαταρίες.
| Αριθμός εικόνας | Στοιχείο |
|---|---|
| 1 / 2 / 3 | Κινητήρας / κωδικοποιητής / τερματικοί διακόπτες |
| 4 / 5 / 6 | Εντολές και ασφάλεια / κεραία / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 ή R800 / RSE / RIOCN8WS |
| 11 / 12 | Οθόνη / πλήκτρα προγραμματισμού |
| 13 / 14 / 15 | Σειριακή σύνδεση A–B–GND / πληκτρολόγιο A–B / αναμεταδότης S1–GND |
| 16 / 17 / 18 | Μονάδα GSM / RGP1 / εξαρτήματα και φωτισμός |
| 19 / 20 / 21 / 22 | Ασφάλεια εξαρτημάτων / είσοδος πλακέτας / ασφάλεια δικτύου / παροχή δικτύου |
Ακροδέκτες και τροφοδοσία ZN7
| Ακροδέκτες | Χρήση / τάση / πολικότητα |
|---|---|
| L / N / PE | Δίκτυο 230 V AC, 50/60 Hz για BXV08AGS. Το PE είναι αγωγός προστασίας· το AC δεν έχει +/−. |
| 10 / 11 | Εξαρτήματα: συνήθως 24 V AC, σε λειτουργία με μπαταρία 24 V DC, συνολική κατανάλωση έως 40 W. Σε DC 10 = συν (+), 11 = πλην (−)· σε AC χωρίς πολικότητα. |
| 10 / E | Φάρος ή φωτισμός κύκλου, 24 V AC/DC, μέγ. 25 W. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το E η έξοδος μεταγωγής. |
| 10 / 5 | Ένδειξη κατάστασης πύλης, 24 V AC/DC, μέγ. 3 W. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το 5 η έξοδος μεταγωγής· δεν προορίζεται για συνεχή τροφοδοσία. |
| 24 / 0 | Εσωτερική παροχή της πλακέτας από το τμήμα τροφοδοσίας· μην τη συνδέετε ως έξοδο εξαρτημάτων ή ως εξωτερική είσοδο μπαταριών. |
| M / N | Κινητήρας 24 V DC· διατηρήστε τη συνδεσμολογία της σωστής διάταξης. Δεν είναι παροχή 230 V. |
| + / E / − | Κωδικοποιητής: τροφοδοσία +/− και σήμα E· δεν είναι γενική έξοδος εξαρτημάτων. |
| F / FA, F / FC | F κοινός, FA άνοιγμα, FC κλείσιμο· επαφές τερματισμού NC χωρίς πολικότητα. |
| A / B / GND – RSE | Σειριακή διεπαφή με κάρτα RSE· μην τη συγχέετε με το A/B του πληκτρολογίου. |
Εντολές και επαφές ασφαλείας
| Ακροδέκτες | Επαφή / λειτουργία |
|---|---|
| 1–2 | NC STOP· ενεργοποιήστε F1 = ON, αν είναι συνδεδεμένο. Εργοστασιακή ρύθμιση F1 = OFF. Χωρίς πολικότητα. |
| 2–7 | Εντολή NO· η λειτουργία επιλέγεται από το F7. Επαφή χωρίς δυναμικό και χωρίς πολικότητα. |
| 2–3P | Μερικό ή πλήρες άνοιγμα NO σύμφωνα με το F8. Επαφή χωρίς δυναμικό και χωρίς πολικότητα. |
| 2–CX / 2–CY | Είσοδοι ασφαλείας NC· ρυθμίστε τα F2/F3. Χωρίς πολικότητα. |
| 10 / TS | Ελεγμένος κλάδος τροφοδοσίας φωτοκυττάρων σύμφωνα με το διάγραμμα· μην ενεργοποιείτε το F5 χωρίς σωστή καλωδίωση. |
| A–B / R800 | Πληκτρολόγιο κωδικού με κάρτα αποκωδικοποίησης R800, F14 = 1. |
| S1–GND / R700 | Transponder ή αναγνώστης με R700, F14 = 0. |
| Κεραία / AF | RG58 και πρόσθετη ασύρματη κάρτα κατάλληλης συχνότητας/κωδικοποίησης. |
Φάρος και ένδειξη κατάστασης
KLED24, 24 V AC/DC και 2 W, συνδέστε στο 10–E· για τον φάρο ρυθμίστε F18 = 0. Το KLED24 δεν έχει ξεχωριστά επισημασμένους ακροδέκτες +/− τροφοδοσίας. Με AC δεν υπάρχει πολικότητα συνεχούς ρεύματος· με DC, ο ακροδέκτης 10 είναι η θετική κοινή έξοδος της πλακέτας. Μη συνδέετε φάρο 230 V σε αυτή την έξοδο 24 V.
Η έξοδος 10–5 προορίζεται για μικρή ένδειξη κατάστασης, έως 3 W, με ρύθμιση F10. Η λειτουργία φωτισμού κύκλου F18 = 1 απαιτεί χρόνο αυτόματου κλεισίματος· το φως παραμένει αναμμένο από το άνοιγμα έως το πλήρες κλείσιμο, συμπεριλαμβανομένου του χρόνου αναμονής.
Φωτοκύτταρα και δοκιμή ασφαλείας
CAME DIR10 αποτελείται από πομπό TX και δέκτη RX με εμβέλεια 10 m. Ρυθμίστε τον βραχυκυκλωτήρα του δέκτη στα 24 V. Η κατανάλωση του ζεύγους είναι 60 mA στα 24 V AC. Η τροφοδοσία του RX επισημαίνεται ως 10 (+), 2 (−)· ο TX διαθέτει ακροδέκτες TX και 2· στο συγκεκριμένο διάγραμμα ο κατασκευαστής δεν αναφέρει ξεχωριστή σήμανση +/− για αυτούς. Με τροφοδοσία εναλλασσόμενου ρεύματος δεν εφαρμόζεται πολικότητα συνεχούς ρεύματος. Ο ακροδέκτης TX αποτελεί μέρος του συγχρονισμού· συνδέστε το RX TX με το TX TX σύμφωνα με το διάγραμμα και μην αντικαταστήσετε αυτή τη σύνδεση με απευθείας τροφοδοσία από τον ακροδέκτη 10 της πλακέτας.
| Ακροδέκτης φωτοκυττάρου | Συνήθης σύνδεση | Σύνδεση με δοκιμή |
|---|---|---|
| RX 10 (+) | Πλακέτα 10 | Πλακέτα 10 |
| RX 2 (−) και RX C | Πλακέτα 2 | Πλακέτα 2 |
| RX TX ↔ TX TX | Συνδέστε το TX μεταξύ δέκτη και πομπού | Ίδια σύνδεση |
| TX 2 | Πλακέτα 2 | Πλακέτα TS |
| RX NC | Πλακέτα CX | Πλακέτα CX |
Η επαφή C–NC είναι επαφή ασφαλείας χωρίς τάση. Δεν έχει θετικό ή αρνητικό πόλο. Η σύνδεση τροφοδοσίας και η σύνδεση επαφής είναι δύο διαφορετικά κυκλώματα. Με DC, ο ακροδέκτης 10 είναι ο θετικός πόλος· ο αρνητικός ακροδέκτης RX 2 συνδέεται σε αυτό το συγκεκριμένο διάγραμμα στον κοινό ακροδέκτη 2 της πλακέτας. Μη συγχέετε τον ακροδέκτη 2 με τον ακροδέκτη τροφοδοσίας 11.
Για επαφή στο CX, ρυθμίστε F2 = C1. Για επαφή στο CY, επιλέξτε την αντίστοιχη απόκριση μέσω του F3. Το C1 ανοίγει ξανά κατά το κλείσιμο, το C2 κλείνει ξανά κατά το άνοιγμα, το C3 σταματά και στη συνέχεια κλείνει αυτόματα και απαιτεί F19· το C4 περιμένει να απομακρυνθεί το εμπόδιο και μετά επαναλαμβάνει την κίνηση.
Σύνδεση δοκιμής μέσω TS
Κατά τη δοκιμή, το TX 2 μεταφέρεται στο TS, ενώ τα RX 2 και RX C παραμένουν στον ακροδέκτη 2 της πλακέτας. Η σύνδεση TX μεταξύ πομπού και δέκτη παραμένει. Αλλάξτε πρώτα τη σύνδεση χωρίς τροφοδοσία και ενεργοποιήστε τη δοκιμή μόνο μετά.
Ρυθμίστε F5 = 1 για CX, 2 για CY ή 4 για CX και CY. Σε περίπτωση αποτυχίας της δοκιμής, εμφανίζεται το E4 και ο μηχανισμός κίνησης δεν εκτελεί την εντολή. Η λειτουργία χρησιμοποιείται μαζί με ενεργές εισόδους ασφαλείας.
Μετά τη σύνδεση, δοκιμάστε τη διακοπή της δέσμης κατά την αντίστοιχη κίνηση και την επαναφορά της. Μη γεφυρώνετε την είσοδο ασφαλείας ως μόνιμη λύση για μια βλάβη.
Μπάρες ασφαλείας
Συνδέστε την μπάρα επαφής NC μεταξύ 2 και CX ή CY και επιλέξτε C7 – εκ νέου άνοιγμα κατά το κλείσιμο, ή C8 – εκ νέου κλείσιμο κατά το άνοιγμα. Η επαφή χωρίς τάση δεν έχει πολικότητα. Μη συνδέετε μπάρα ασφαλείας με αντίσταση ως απλή επαφή NC· απαιτείται κατάλληλη διεπαφή για τον συγκεκριμένο ελεγκτή.
Πρώτη εκκίνηση του ZN7
- Ελέγξτε την ελεύθερη κίνηση, την οδοντωτή κρεμαγιέρα, τα σταθερά και ενεργοποιούμενα τερματικά στοπ, την ασφάλιση του μηχανισμού κίνησης, την καλωδίωση και την προστασία των επικίνδυνων σημείων.
- Ενεργοποιήστε την τροφοδοσία και ελέγξτε την οθόνη. Ρυθμίστε A1 = 3 για κινητήρα έως 800 kg, F54 ανάλογα με την κατεύθυνση και F1 ανάλογα με το συνδεδεμένο STOP.
- Ρυθμίστε τα F2/F3 για τις συνδεδεμένες προστασίες και, εφόσον χρειάζεται, τη δοκιμή F5. Αφήστε απενεργοποιημένες τις εισόδους που δεν χρησιμοποιούνται. Για την εκμάθηση, το F11 πρέπει να είναι ON.
- Εκτελέστε A3 – εκμάθηση διαδρομής.
- Ρυθμίστε τις παραμέτρους λειτουργίας και τους χρήστες και δοκιμάστε έναν πλήρη κύκλο, το μερικό άνοιγμα, κάθε στοιχείο ασφαλείας, τον φάρο και τη συμπεριφορά μετά από διακοπή ρεύματος.
Ο πρώτος κανονικός ελιγμός μετά την ενεργοποίηση της τροφοδοσίας είναι το άνοιγμα· περιμένετε να ολοκληρωθεί. Η βαθμονόμηση A3 έχει δική της ακολουθία. Σε περίπτωση ασυνήθιστου θορύβου, κραδασμών ή λανθασμένης κατεύθυνσης, σταματήστε αμέσως με ESC/STOP και εξαλείψτε την αιτία.
A3 – αυτόματη εκμάθηση διαδρομής
Προϋποθέσεις: σωστές ρυθμίσεις A1 και F54, ρυθμισμένο STOP, ενεργός κωδικοποιητής, σωστοί τερματικοί διακόπτες και σταθερά στοπ. Μετακινήστε χειροκίνητα το φύλλο περίπου στη μέση και ασφαλίστε ξανά τον μηχανισμό κίνησης. Ο χώρος πρέπει να παραμείνει ελεύθερος.
Κατά τη βαθμονόμηση, οι συσκευές ασφαλείας είναι απενεργοποιημένες, εκτός από τη διακοπή με το κουμπί ESC. Ο τεχνικός πρέπει να επιβλέπει ολόκληρη την κίνηση και να εμποδίζει την είσοδο ατόμων στη διαδρομή.
- Πατήστε ENTER, επιλέξτε A3 με τα βέλη και επιβεβαιώστε με ENTER.
- Επιλέξτε ON και επιβεβαιώστε με ENTER.
- Ο μηχανισμός κίνησης πρώτα κλείνει έως την τερματική θέση· στην οθόνη εμφανίζεται CL1.
- Έπειτα ανοίγει έως την τερματική θέση· στην οθόνη εμφανίζεται OP1.
- Μετά την ολοκλήρωση, ελέγξτε όλη την κίνηση και τα συστήματα προστασίας. Σε περίπτωση E1/E2, πρώτα εξαλείψτε την αιτία σύμφωνα με διαγνωστικώντη διάγνωση
Προγραμματισμός μέσω οθόνης
Προγραμματίζετε με τον μηχανισμό κίνησης σταματημένο. ENTER ανοίγει το μενού και επιβεβαιώνει την επιλογή· βέλη </> επιλέγουν στοιχείο ή αλλάζουν τιμή. Μετά την αλλαγή, πατήστε ENTER για επιβεβαίωση. ESC ακυρώνει την αλλαγή που δεν έχει επιβεβαιωθεί, επιστρέφει πίσω ή κλείνει το μενού. Κατά την κανονική λειτουργία, το ESC σταματά τον μηχανισμό κίνησης· τα βέλη επιτρέπουν δοκιμαστική κίνηση.
Οι εργοστασιακές τιμές του συγκεκριμένου μενού επισημαίνονται ρητά με έντονη γραφή. Οι λειτουργίες των παρελκομένων εμφανίζονται μόνο όταν υπάρχει η απαιτούμενη κάρτα ή είναι ενεργή η σχετική λειτουργία. Πριν από την αλλαγή, σημειώστε τις τρέχουσες ρυθμίσεις. Μικρότερη τιμή ευαισθησίας F34/F35 σημαίνει υψηλότερη ευαισθησία· μετά από αλλαγή της ταχύτητας, της ροπής ή της ευαισθησίας, ελέγξτε τις δυνάμεις και τα συστήματα προστασίας.
Λειτουργίες F
Χρήστες και σύστημα U / A / H
Σύζευξη και διαγραφή τηλεχειριστηρίων
Η μνήμη ZN7 έχει χωρητικότητα 250 χρηστών. Ο δέκτης πρέπει να είναι τοποθετημένος στην υποδοχή AF και να είναι συμβατός με τη συχνότητα και την κωδικοποίηση του πομπού. Παράδειγμα σταθερού κωδικού 433,92 MHz είναι το TOP-432EE με AF43S. Η ρύθμιση U4 μπορεί να περιορίσει το εύρος των κωδικοποιήσεων που γίνονται δεκτές· η ίδια συχνότητα από μόνη της δεν αρκεί.
- Στο U1 επιλέξτε τη λειτουργία: 1 βήμα προς βήμα, 2 διαδοχικά, 3 μόνο άνοιγμα ή 4 μερικό άνοιγμα.
- Πατήστε ENTER για επιβεβαίωση και στείλτε τον κωδικό πατώντας το επιλεγμένο κουμπί του τηλεχειριστηρίου.
- Επαναλάβετε τη διαδικασία για τον επόμενο χρήστη. Καταγράψτε τους αριθμούς αποθήκευσης και τις αντίστοιχες εντολές και, στη συνέχεια, δοκιμάστε τη λειτουργία στην πράξη.
Για να διαγράψετε έναν χρήστη, χρησιμοποιήστε το U2: επιλέξτε ON, επιλέξτε τον αριθμό με τα βέλη ή ενεργοποιήστε τον αντίστοιχο αποθηκευμένο πομπό και πατήστε ENTER για επιβεβαίωση. Η ένδειξη CLr επιβεβαιώνει τη διαγραφή. Η ρύθμιση U3 = 1 διαγράφει όλους τους χρήστες.
Η ρύθμιση U4 = 2 (Rolling Code) ή 3 (TWIN) διαγράφει τους πομπούς που έχουν ήδη αποθηκευτεί με διαφορετική κωδικοποίηση. Πριν από την αλλαγή, ελέγξτε το σύστημα, την έκδοση H1 και το αρχείο των τηλεχειριστηρίων· μην χρησιμοποιείτε αυτήν την αλλαγή ως δοκιμαστική λύση για βλάβη του δέκτη.
Αντίγραφο ασφαλείας μέσω Memory Roll
- Αποσυνδέστε την τροφοδοσία δικτύου και τυχόν μπαταρίες και τοποθετήστε το Memory Roll στη σχετική υποδοχή.
- Ενεργοποιήστε την τροφοδοσία· για αποθήκευση των δεδομένων χρησιμοποιήστε F50 = 1 και για φόρτωση F51 = 1. Η φόρτωση αντικαθιστά τα δεδομένα της πλακέτας με τα αποθηκευμένα δεδομένα.
- Όταν ολοκληρωθεί, αποσυνδέστε ξανά την τροφοδοσία και αφαιρέστε την κάρτα μνήμης.
- Μετά τη φόρτωση, ελέγξτε το μοντέλο, την κατεύθυνση, τις προστασίες και όλες τις εντολές. Αυτή η πλακέτα ZN7 διαθέτει υποδοχή Memory Roll· μην χρησιμοποιείτε ανύπαρκτη θύρα USB.
Σύζευξη δύο μηχανισμών κίνησης
Χρησιμοποιείται μία κάρτα RSE σε κάθε πλακέτα και σύνδεση CAT 5 μέσω A–B–GND, σύμφωνα με το διάγραμμα. Συνδέστε τα χειριστήρια και τα στοιχεία ασφαλείας στην πλακέτα MASTER. Σε αυτήν ορίστε F49 = 1, την κατεύθυνση μέσω F54 και τη μεταφορά παραμέτρων μέσω F52. Αποθηκεύστε τους χρήστες στην MASTER· το μερικό άνοιγμα και η εντολή βήμα προς βήμα λειτουργούν όπως απεικονίζεται στο κοινό σύστημα.
Ασύρματη ασφάλεια RIO
Το RIOCN8WS χρησιμοποιεί ξεχωριστή υποδοχή RIO. Οι ρυθμίσεις F65/F66 ορίζουν δύο ασύρματες ακμές ασφαλείας και οι F67/F68 δύο κανάλια φωτοκυττάρων. Ελέγξτε την πραγματική ένδειξη του στοιχείου και του καναλιού στην οθόνη. Η ασύρματη δοκιμή ασφαλείας παραμένει ενεργή· αντιμετωπίστε την απώλεια σύνδεσης E17 ή την έλλειψη διαμόρφωσης E18 πριν επαναφέρετε τη λειτουργία.
A4 – επαναφορά παραμέτρων
Πριν από την επαναφορά, καταγράψτε την έκδοση H1, τις ρυθμίσεις και τους χρήστες· αν διαθέτετε Memory Roll, αποθηκεύστε τα δεδομένα. Στο A4 επιλέξτε ON και πατήστε ENTER για επιβεβαίωση. Για την έκδοση που περιγράφεται εδώ, επαναφέρονται οι εργοστασιακές ρυθμίσεις και διαγράφεται η εκμάθηση της διαδρομής.
Μετά την επαναφορά, ρυθμίστε ξανά τα A1, F54, F1, τις εισόδους ασφαλείας και την εκμάθηση A3. Ελέγξτε τις προστασίες πριν από την κανονική λειτουργία. Η διαγραφή χρηστών είναι ξεχωριστή λειτουργία, U3. Σε πλακέτα με διαφορετικό μενού, το A4 μπορεί να έχει διαφορετικό εύρος επαναφοράς· ακολουθήστε τις οδηγίες για τη συγκεκριμένη έκδοσή της.
Διαγνωστικός έλεγχος βάσει των ενδείξεων της οθόνης
| Κωδικός | Σημασία / έλεγχος |
|---|---|
| E1 | Σφάλμα βαθμονόμησης. Ελέγξτε A3, τον μηχανισμό, την κατεύθυνση και τους τερματικούς διακόπτες. |
| E2 | Σφάλμα ρύθμισης. Ελέγξτε το μοντέλο A1, την κατεύθυνση F54 και αν ολοκληρώθηκε η εκμάθηση. |
| E3 | Σφάλμα κωδικοποιητή. Με την τροφοδοσία αποσυνδεδεμένη, ελέγξτε τον σύνδεσμο +/E/− και τα καλώδια· μετά την επισκευή, εκτελέστε εκμάθηση. |
| E4 | Σφάλμα δοκιμής ασφαλείας. Ελέγξτε το TX στο TS, την τροφοδοσία, την επαφή NC και το F5. |
| E7 | Υπέρβαση χρόνου λειτουργίας. Ελέγξτε την αντίσταση, τα στοπ και αν ολοκληρώνεται η κίνηση. |
| E9 | Εμπόδιο κατά το κλείσιμο. Αφαιρέστε το πραγματικό εμπόδιο· ελέγξτε την οδοντωτή κρεμαγιέρα και την ευαισθησία. |
| E10 | Εμπόδιο κατά το άνοιγμα. Ελέγξτε τη διαδρομή και τη σωστή ρύθμιση των δυνάμεων. |
| E11 | Υπερβολικά πολλά διαδοχικά εμπόδια. Επισκευάστε τον μηχανισμό ή αντιμετωπίστε την αιτία ενεργοποίησης της προστασίας. |
| E13 | Και οι δύο επαφές τερματισμού είναι ανοικτές. Ελέγξτε τα FA/FC/F και τα τερματικά στοπ μεταγωγής. |
| E14 | Σφάλμα σειριακής επικοινωνίας. Ελέγξτε το RSE, το CAT 5 και τη διαμόρφωση. |
| E15 | Μη συμβατός πομπός. Ελέγξτε το AF, τη συχνότητα και το U4. |
| E17 | Βλάβη στην επικοινωνία του ασύρματου συστήματος. Ελέγξτε το RIO, τις συσκευές και τις παρεμβολές. |
| E18 | Το ασύρματο σύστημα δεν έχει διαμορφωθεί. Ελέγξτε το RIO και τις αντίστοιχες ρυθμίσεις F65–F68. |
Αν η πύλη δεν κινείται, ελέγξτε την τροφοδοσία, την απασφάλιση του μηχανισμού κίνησης, το STOP και τις ενεργές εισόδους ασφαλείας, μήπως κάποιο κουμπί έχει κολλήσει πατημένο, καθώς και την μπαταρία του πομπού. Αν ανοίγει αλλά δεν κλείνει, ελέγξτε τα φωτοκύτταρα και την επαφή NC τους. Μην παρακάμπτετε βλάβη του συστήματος ασφαλείας με μόνιμη γεφύρωση.
Ασφάλειες ZN7 για 230 V
| Κύκλωμα | Ταχεία ασφάλεια |
|---|---|
| Δίκτυο LINE | 1,6 A-F |
| Παρελκόμενα | 2 A-F |
Ελέγχετε τις ασφάλειες με αποσυνδεδεμένη την τροφοδοσία δικτύου και τις μπαταρίες. Αντικαθιστάτε τις μόνο με ασφάλειες ίδιου τύπου και ονομαστικής τιμής· πρώτα εντοπίστε και εξαλείψτε την αιτία του βραχυκυκλώματος ή της υπερφόρτωσης.
Συντήρηση και σέρβις
Ελέγχετε τακτικά ότι η διαδρομή και η οδοντωτή κρεμαγιέρα είναι καθαρές, ότι η χειροκίνητη κίνηση γίνεται εύκολα, καθώς και τη στερέωση του μηχανισμού κίνησης, τα τερματικά στοπ μεταγωγής, τα καλώδια, την απασφάλιση και όλα τα στοιχεία ασφαλείας. Πριν από τον καθαρισμό ή οποιαδήποτε εργασία, αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική μπαταρία. Σε περίπτωση ζημιάς, ασυνήθιστου θορύβου ή κραδασμών, διακόψτε τη λειτουργία και αντιμετωπίστε την αιτία.
Ρυθμίστε τη ροπή A6 και την ευαισθησία F34/F35 ανάλογα με τον πραγματικό μηχανισμό· μην καλύπτετε αντίσταση ή βλάβη αυξάνοντας τη ροπή. Μετά από ρύθμιση ή σέρβις, ελέγξτε ολόκληρη την κίνηση, τις δυνάμεις και τις προστασίες. Στην καταγραφή σημειώστε την έκδοση H1, τον αριθμό κύκλων λειτουργίας A5 και τις επισκευές. Παραδώστε στον χρήστη τα εγχειρίδια για ολόκληρο το σύστημα και δείξτε του τη χειροκίνητη απασφάλιση. Παραδώστε τα ηλεκτρονικά εξαρτήματα και τις μπαταρίες σε καθορισμένο σημείο συλλογής όταν αποσυρθούν από τη χρήση.
Τεχνικά χαρακτηριστικά CAME BXV08AGS
| Παράμετρος | Τιμή |
|---|---|
| Μέγιστο βάρος φύλλου | 800 kg |
| Μέγιστο μήκος φύλλου | 20 m |
| Τροφοδοσία μηχανισμού κίνησης – δίκτυο | 230 V AC, 50/60 Hz |
| Τροφοδοσία κινητήρα | 24 V DC |
| Ισχύς | 400 W |
| Δύναμη ώθησης | 800 N |
| Μέγιστη ταχύτητα κίνησης | 11 m/min |
| Μέγιστο ρεύμα – τιμή από τον τεχνικό πίνακα του κατασκευαστή | 16 A |
| Προστασία – βαθμός στεγανότητας | IP44 |
| Θερμοκρασία λειτουργίας | −20 έως +55 °C |
| Λειτουργία | Εντατική λειτουργία· δεν αντιστοιχεί σε σταθερό αριθμό κύκλων ανά ώρα. |
| Χρόνος λειτουργίας | 180 s |
| Κατανάλωση σε κατάσταση αναμονής | 5,5 W |
| Κλάση προστασίας | I |
| Οδοντωτός τροχός / τερματικοί διακόπτες | Μονάδα 4 / μηχανικοί |
| Χρώμα καλύμματος | Γκρι RAL 7024 |
| Χειριστήριο σε αυτό το εγχειρίδιο | ZN7, οθόνη και ESC/βέλη/ENTER |
| Ρύθμιση A1 | 3 – 800 kg |
| Διαστάσεις σώματος (πλάτος × βάθος × ύψος) | 290 × 212 × 363 mm |
| Πλάκα αγκύρωσης | 300 × 170 mm· αποστάσεις σύμφωνα με το σχέδιο |
