Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 800 kg CAME BX708, 801MS-0030 (D)
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
540,21 € με ΦΠΑ
| Βάρος |
|---|
| 16 kg |
Περιγραφή του προϊόντος Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 800 kg CAME BX708, 801MS-0030 (D)
Μηχανισμός κίνησης CAME BX708AGS είναι κατάλληλος για συρόμενες πύλες βάρους έως 800 kg και μήκους φύλλου έως 14 m. Διαθέτει ηλεκτρομηχανικό διακόπτη διακοπής. Ο μηχανισμός κίνησης είναι μηαναστρέψιμος. Αναλυτικά τεχνικά χαρακτηριστικά ». Εγχειρίδιο για λήψη ».
CAME BX708AGS και μονάδα ελέγχου ZBX7N
Το σετ περιλαμβάνει μοτέρ για συρόμενη αυλόπορτα έως 800 kg με μηχανικούς τερματικούς διακόπτες. Το μοτέρ και η τροφοδοσία είναι 230 V AC· τα παρελκόμενα τροφοδοτούνται από ξεχωριστή έξοδο 24 V AC. Ο ενσωματωμένος κωδικοποιητής επιτρέπει την εκμάθηση της διαδρομής, την ανίχνευση εμποδίων και την επιβράδυνση με ρυθμιζόμενη ένταση.
Πριν από τη ρύθμιση, ελέγξτε τον ακριβή τύπο μοτέρ, την ένδειξη ZBX7N στην πλακέτα και την έκδοση υλικολογισμικού στο H1. Η παρακάτω ανάλυση αφορά παλαιότερη έκδοση του συστήματος ελέγχου με τις επιλογές F8 0 = μερικό άνοιγμα / 1 = άνοιγμα. Η ταύτιση της επιλογής F8 από μόνη της δεν επιβεβαιώνει ότι ταυτίζεται ολόκληρη η έκδοση. Ακόμη και πλακέτες με την ίδια ονομασία και τις ίδιες επιλογές F8 μπορεί να έχουν διαφορετική συμπεριφορά μνήμης ή τεχνικά χαρακτηριστικά. Πριν από οποιαδήποτε αλλαγή, συγκρίνετε τις ρυθμίσεις και τη διαδικασία με το εγχειρίδιο που συνοδεύει τη συγκεκριμένη πλακέτα. Αν η επιλογή F8 έχει τις τιμές 1/2, μην χρησιμοποιήσετε τους παρακάτω αριθμούς και τις εργοστασιακές τιμές. Μην συγχέετε τα μοτέρ με κινητήρα δικτύου 230 V με τα μοντέλα 24 V.
Η εγκατάσταση, η σύνδεση στο δίκτυο, η ρύθμιση των δυνάμεων και οι έλεγχοι ασφαλείας πρέπει να εκτελούνται από εξειδικευμένο τεχνικό. Αποσυνδέστε την τροφοδοσία πριν χειριστείτε ακροδέκτες ή πρόσθετες κάρτες. Το μοτέρ δεν πρέπει να υποκαθιστά μηχανικά στοπ που λείπουν ούτε να υπερνικά ελαττωματικό μηχανισμό της αυλόπορτας.

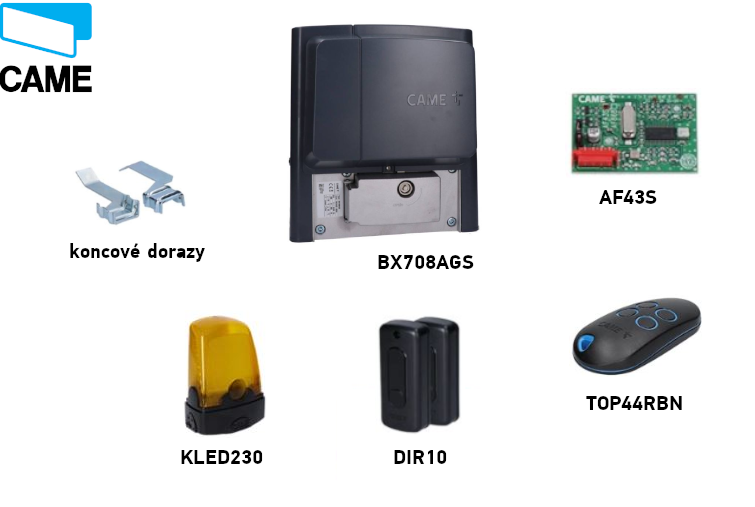

Περιεχόμενα σετ
Μοτέρ BX708AGS με ενσωματωμένη πλακέτα ZBX7N, τερματικά στοπ ενεργοποίησης, κάρτα ραδιολήπτη AF43S, τηλεχειριστήριο TOP44RBN, ζεύγος φωτοκυττάρων DIR10 και φάρος KLED230. Η οδοντωτή κρεμαγιέρα επιλέγεται ανάλογα με την αυλόπορτα· δεν περιλαμβάνεται στον εξοπλισμό αυτού του σετ.
Σετ CAME BX708
| Χαρακτηριστικό | CAME BX708AGS |
|---|---|
| Σετ |  BX708 – έως 800 kg |
| Βάρος φύλλου | μέγ. 800 kg |
| Μήκος φύλλου | μέγ. 14 m |
| Μοτέρ και πλακέτα | 230 V AC / ZBX7N |
| Τερματικοί διακόπτες | μηχανικοί |
| Εξοπλισμός | AF43S, TOP44RBN, DIR10, KLED230 |
Το υψηλότερο όριο βάρους του BX708 δεν αυξάνει το μέγιστο μήκος του φύλλου. Επιλέξτε με βάση το πραγματικό βάρος και μήκος, την αντίσταση κατά την κίνηση και τον αριθμό κύκλων· το βάρος από μόνο του δεν αρκεί.
Παρελκόμενα – τι, γιατί και τύπος
| Τι | Γιατί | Τύπος |
|---|---|---|
| Φωτοκύτταρα | Προστατεύουν τη ζώνη διέλευσης κατά το κλείσιμο. |
|
| Τηλεχειριστήριο | Εντολή για πλήρη ή μερική διαδρομή. |
|
| Κάρτα ραδιολήπτη | Λήψη σήματος από το τηλεχειριστήριο. |
|
| Φάρος | Προειδοποιεί για την κίνηση της αυλόπορτας. |
|
| Οδοντωτή κρεμαγιέρα | Μεταφέρει την κίνηση στο φύλλο. |
|
| Κουμπί / κλειδοδιακόπτης | Τοπικός χειρισμός ή μερικό άνοιγμα. |
|
| Ακμή ασφαλείας | Προστασία από σύνθλιψη σε επικίνδυνα σημεία. |
|
| Σειριακή διεπαφή | Σύνδεση δύο μοτέρ ή επικοινωνία CRP. |
|

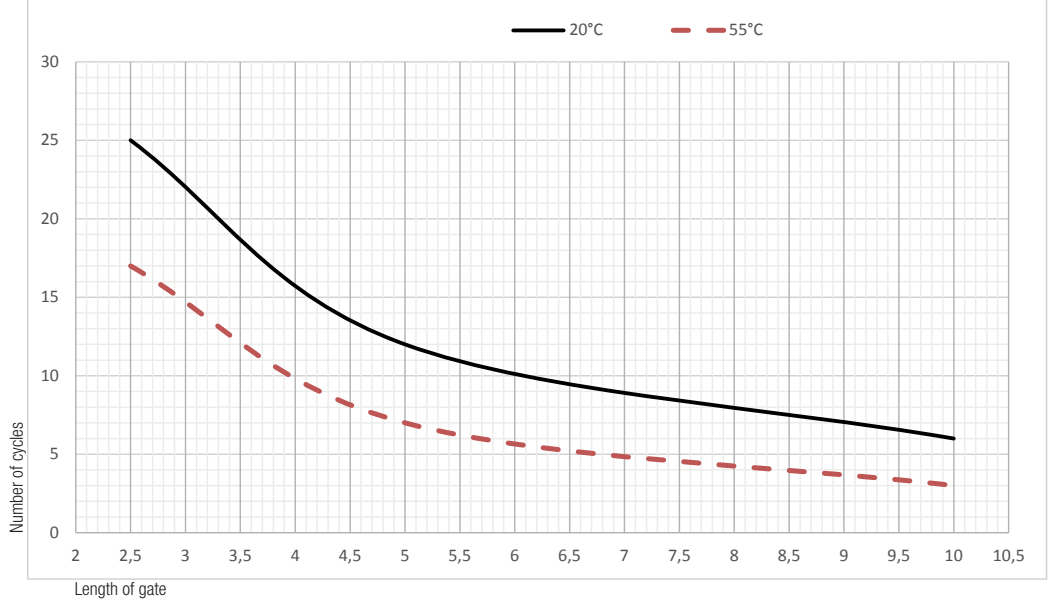

Επιλογή μοτέρ και φορτίο
Το μέγιστο βάρος φύλλου είναι 800 kg, το μέγιστο μήκος 14 m. Μετά την απασφάλιση, η αυλόπορτα πρέπει να κινείται ομαλά σε όλη τη διαδρομή και να διαθέτει μηχανικά στοπ και στις δύο κατευθύνσεις. Σε περίπτωση κρούσεων, εμπλοκής ή αυξημένης αντίστασης, επισκευάστε πρώτα τον οδηγό και τον μηχανισμό.

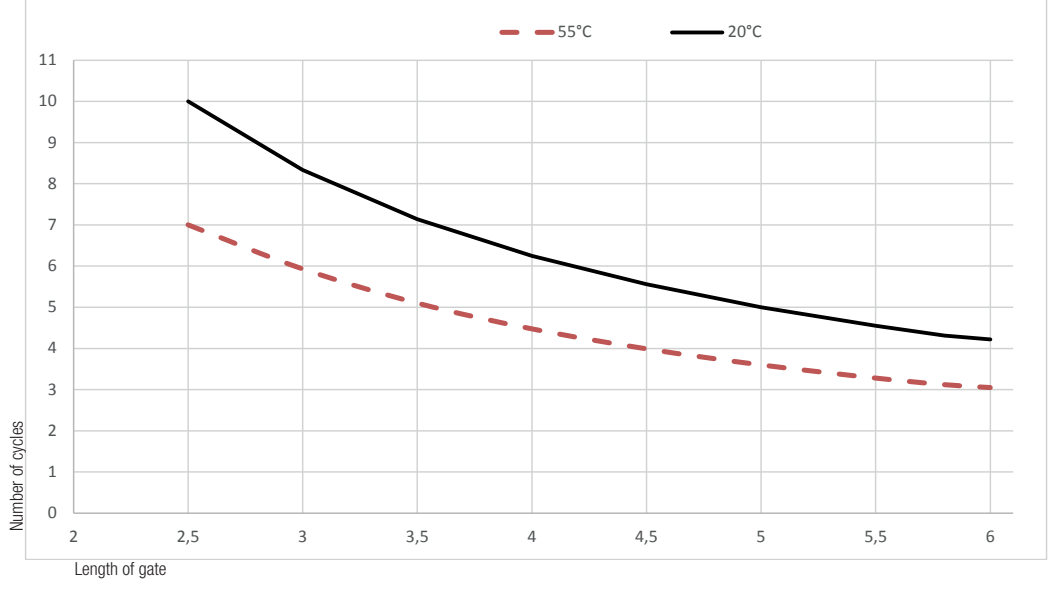

17 κύκλοι ανά ώρα και 6 συνεχόμενοι κύκλοι ισχύουν για μήκος φύλλου αναφοράς 4 m, θερμοκρασία 20 °C και σωστά εγκατεστημένη αυλόπορτα χωρίς πρόσθετες τριβές. Δεν πρόκειται για τιμές που ισχύουν για κάθε μήκος έως 14 m. Για μεγαλύτερο φύλλο και υψηλότερη θερμοκρασία, ο επιτρεπόμενος αριθμός κύκλων μειώνεται σύμφωνα με τα αρχικά διαγράμματα.
Μην προεκτείνετε τα διαγράμματα κατ’ εκτίμηση πέρα από το τελευταίο εμφανιζόμενο σημείο. Ο αριθμός κύκλων ανά ώρα αποτελεί λειτουργικό όριο και όχι εγγύηση διάρκειας ζωής.
Εγκατάσταση του μηχανισμού κίνησης και καλωδίωση
- Ελέγξτε τη σταθερότητα του φύλλου, τα ράουλα, τη ράγα ή τον οδηγό, την ομαλή κίνηση και τα σταθερά μηχανικά στοπ. Προστατεύστε τα επικίνδυνα σημεία στην κρεμαγιέρα και στο πινιόν.
- Επιλέξτε σταθερή βάση, προστατευμένη από κρούσεις και άμεσο ψεκασμό νερού. Τοποθετήστε σωλήνες διέλευσης καλωδίων· συνιστάται Ø 40 mm για τον μηχανισμό κίνησης και Ø 25 mm για τα παρελκόμενα.

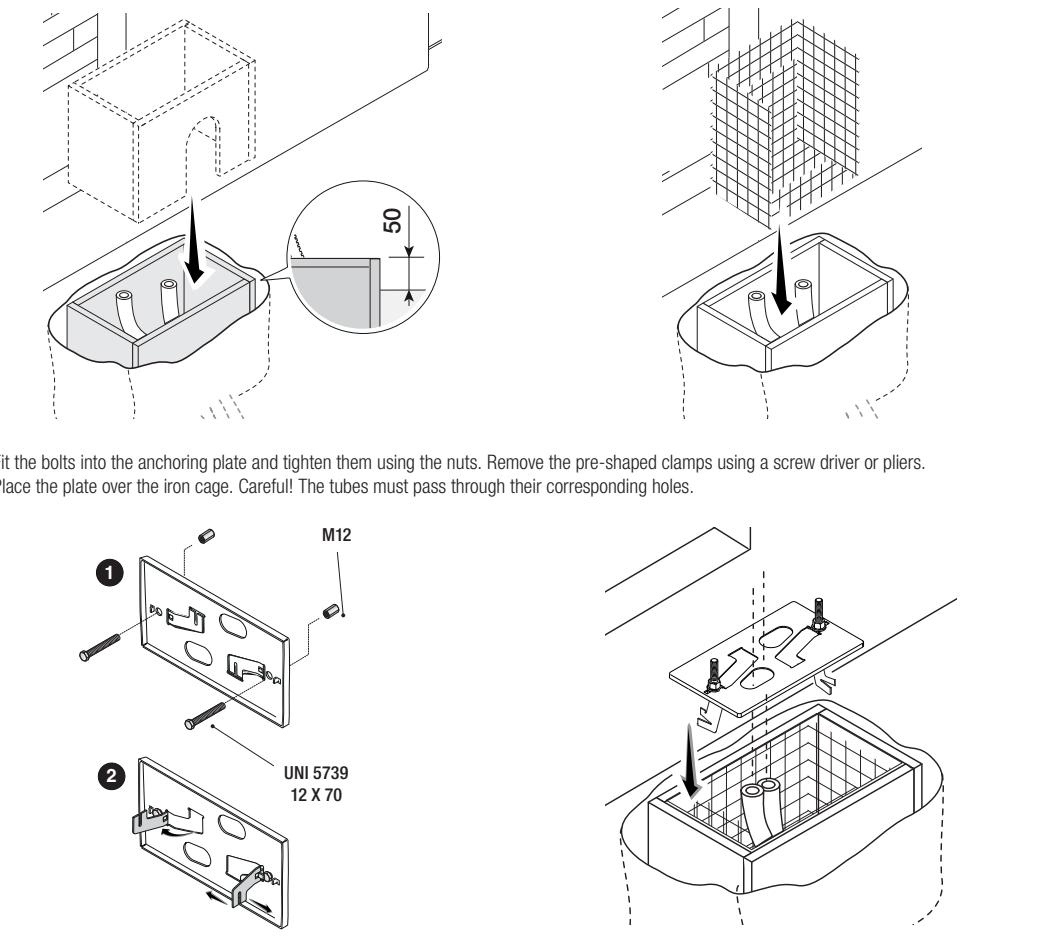

- Ο ξυλότυπος της βάσης πρέπει να είναι μεγαλύτερος από την πλάκα αγκύρωσης και να προεξέχει 50 mm από το έδαφος. Προσθέστε χαλύβδινο οπλισμό. Στερεώστε τις βίδες M12 στην πλάκα και περάστε τους σωλήνες διέλευσης από τις οπές της.

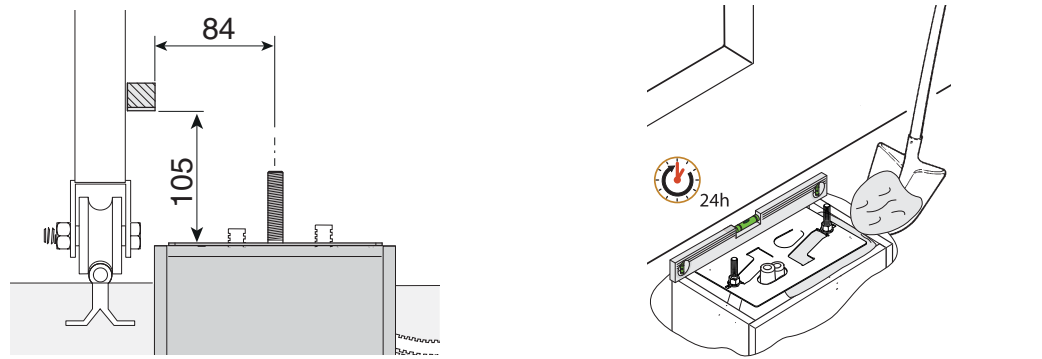

- Σε υφιστάμενη κρεμαγιέρα, τηρήστε την αρχική λεπτομέρεια διαστάσεων 84 / 105 mm. Αλφαδιάστε την πλάκα και στερεώστε την μέσα στο σκυρόδεμα· περιμένετε τουλάχιστον 24 ώρες να ωριμάσει.
- Αφήστε τα καλώδια να προεξέχουν περίπου 600 mm. Αφαιρέστε τα καλύμματα, τοποθετήστε τον μηχανισμό κίνησης στην πλάκα και, με τα ρυθμιζόμενα πέλματα, ανασηκώστε τον κατά 5–10 mm πριν από την αρχική ευθυγράμμιση, ώστε να υπάρχει περιθώριο ρύθμισης.
Συνιστώμενες ελάχιστες διατομές
| Καλωδίωση | Κάτω από 20 m | Πάνω από 20 και κάτω από 30 m |
|---|---|---|
| Τροφοδοσία 230 V AC, L/N/PE | 3G × 1,5 mm² | 3G × 2,5 mm² |
| Προειδοποιητικός φάρος | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Επαφή ελέγχου | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Φωτοκύτταρο TX | 2 × 0,5 mm² | 2 × 0,5 mm² |
| Φωτοκύτταρο RX | 4 × 0,5 mm² | 4 × 0,5 mm² |
Για εξωτερική καλωδίωση δικτύου χρησιμοποιείται H05RN-F, για εσωτερική H05VV-F· για καλωδίωση χαμηλής τάσης έως 48 V χρησιμοποιείται, ανάλογα με την καταλληλότητα, FROR 20-22 II. Κεραία: RG58, συνιστώμενο μέγιστο μήκος 5 m. Σειριακή σύνδεση: UTP CAT5, έως 1 000 m. Για διαφορετικές αποστάσεις, περισσότερα φορτία ή δοκιμαστική καλωδίωση, προσθέστε τους απαραίτητους αγωγούς και επιλέξτε τη διατομή σύμφωνα με το πραγματικό φορτίο και τη συνδεσμολογία.
Περάστε τα καλώδια από ξεχωριστούς στυπιοθλίπτες· δεν πρέπει να έρχονται σε επαφή με τον κινητήρα ή τον μετασχηματιστή. Η τροφοδοσία δικτύου πρέπει να διαθέτει κατάλληλη διπολική αποσύνδεση και αγωγό προστασίας PE.

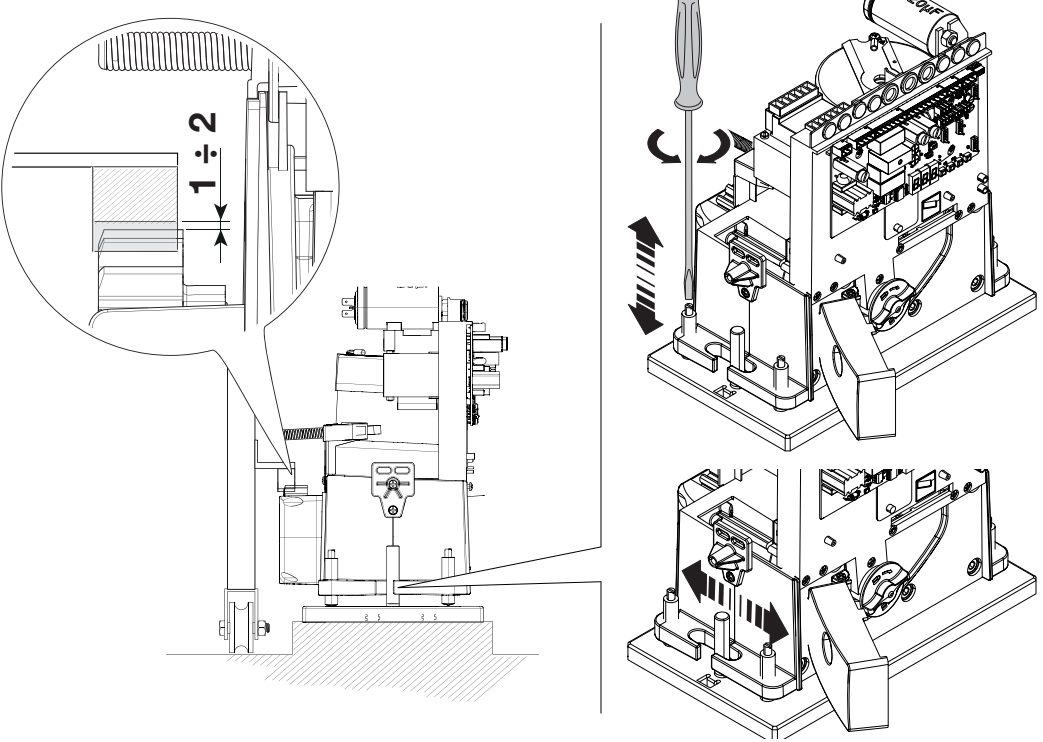

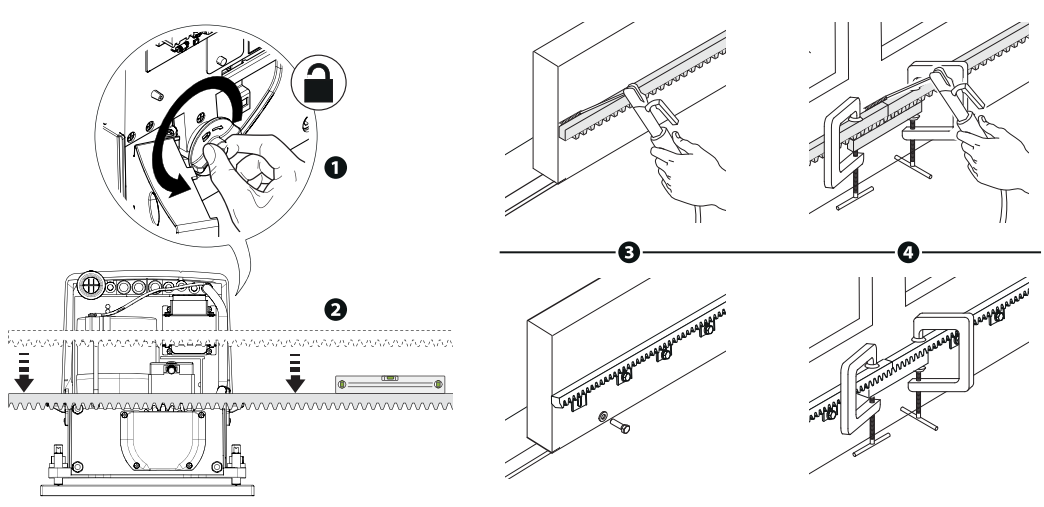

Κρεμαγιέρα, διάκενο και τελικές θέσεις
- Απασφαλίστε τον μηχανισμό κίνησης. Στερεώστε την κρεμαγιέρα με μονάδα 4 στην πύλη σε όλο το μήκος της διαδρομής. Κατά τη σύνδεση των τμημάτων, ευθυγραμμίστε τα δόντια χρησιμοποιώντας ένα βοηθητικό κομμάτι κρεμαγιέρας κάτω από την ένωση.
- Μετακινήστε την πύλη με το χέρι σε όλη τη διαδρομή. Ρυθμίστε το ύψος με τα πέλματα και την πλευρική θέση με τις οπές στερέωσης· αφήστε ανάμεσα στην κρεμαγιέρα και το πινιόν διάκενο 1–2 mm. Το βάρος του φύλλου δεν πρέπει να στηρίζεται στον μηχανισμό κίνησης.
- Αφού το αλφαδιάσετε, σφίξτε καλά τη στερέωση του μηχανισμού κίνησης.

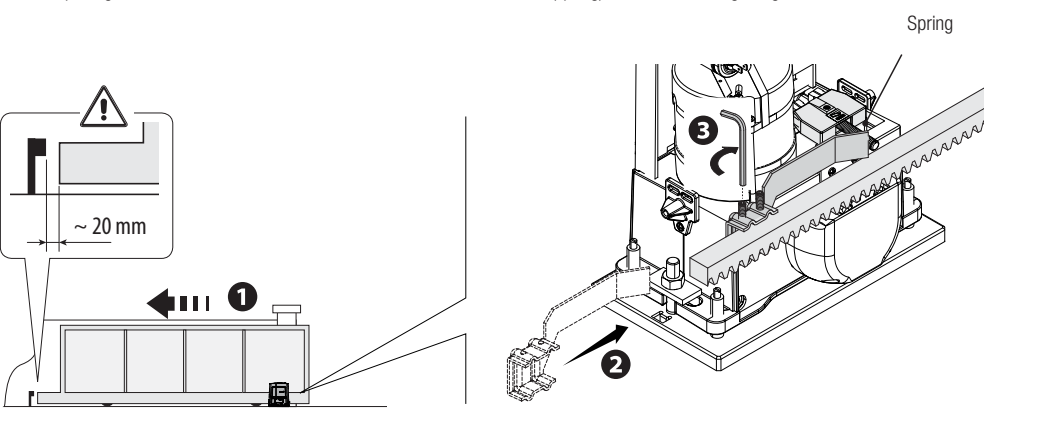

- Ανοίξτε την πύλη με το χέρι. Μετακινήστε το στοπ ενεργοποίησης ανοίγματος πάνω στην κρεμαγιέρα μέχρι να ενεργοποιηθεί το ελατήριο του μικροδιακόπτη και στερεώστε το.

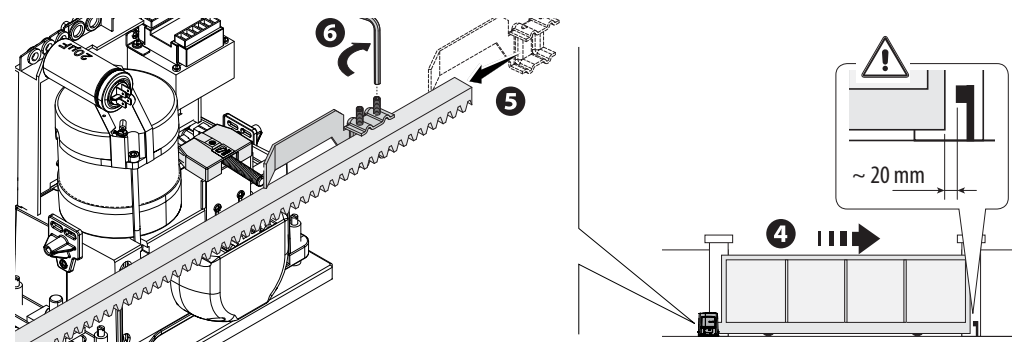

- Ρυθμίστε το στοπ ενεργοποίησης κλεισίματος με τον ίδιο τρόπο. Σύμφωνα με τη λεπτομέρεια διαστάσεων, αφήστε περίπου 20 mm. Ελέγξτε και τις δύο κατευθύνσεις και ασφαλίστε ξανά τον μηχανισμό κίνησης.

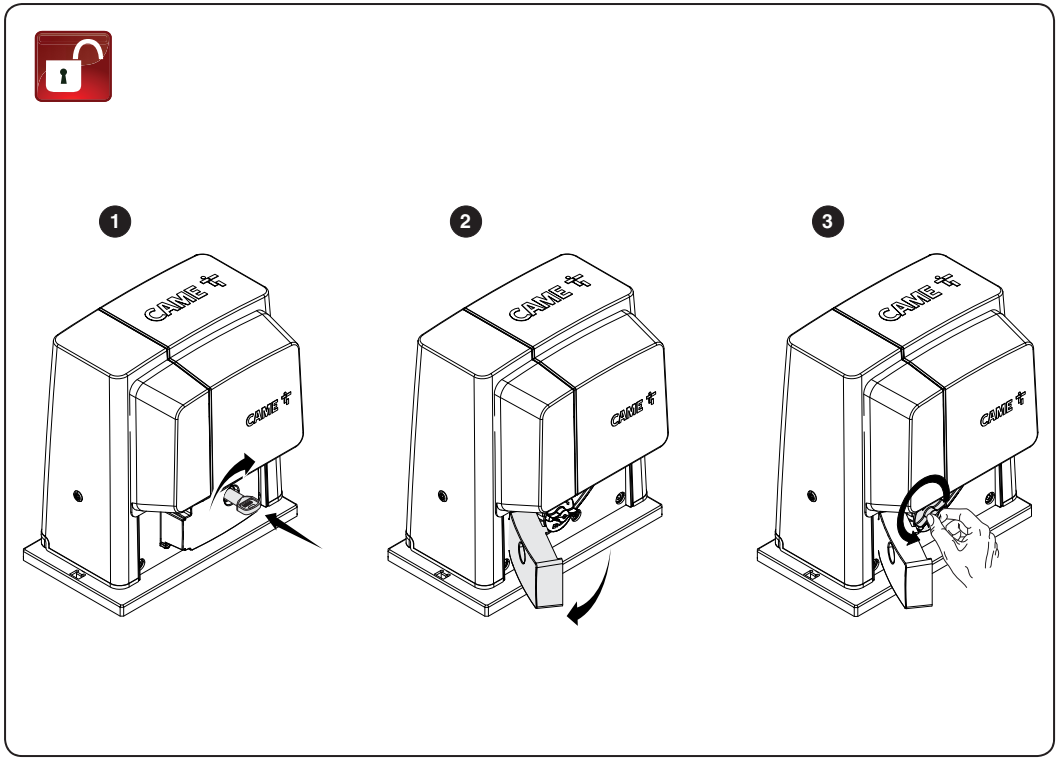

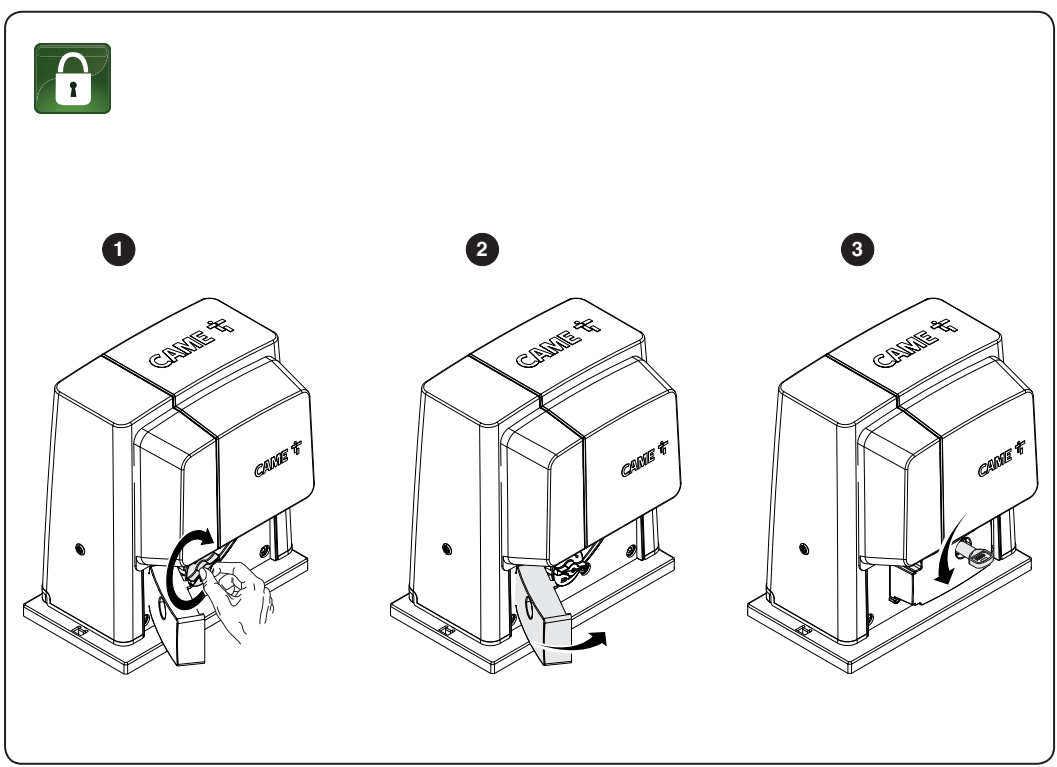

Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
- Αποσυνδέστε την τροφοδοσία και ασφαλίστε το φύλλο ώστε να μην κινηθεί από μόνο του.
- Ανοίξτε το κάλυμμα της κλειδαριάς, τοποθετήστε το κλειδί και ξεκλειδώστε τη θυρίδα απασφάλισης.
- Ανοίξτε τη θυρίδα και περιστρέψτε τον χειριστή απασφάλισης στον χώρο που αποκαλύπτεται, σύμφωνα με το βέλος στην εικόνα. Στη συνέχεια, μπορείτε να μετακινήσετε την πύλη με το χέρι.
- Για επαναφορά, περιστρέψτε τον χειριστή προς την αντίθετη κατεύθυνση, σύμφωνα με την εικόνα ασφάλισης, κλείστε τη θυρίδα, κλειδώστε την με το κλειδί και κλείστε το κάλυμμα της κλειδαριάς.
- Πριν αποκαταστήσετε την τροφοδοσία, βεβαιωθείτε ότι ο μηχανισμός κίνησης έχει ασφαλίσει. Η ανοιχτή θυρίδα μπορεί να προκαλέσει την ένδειξη E8.

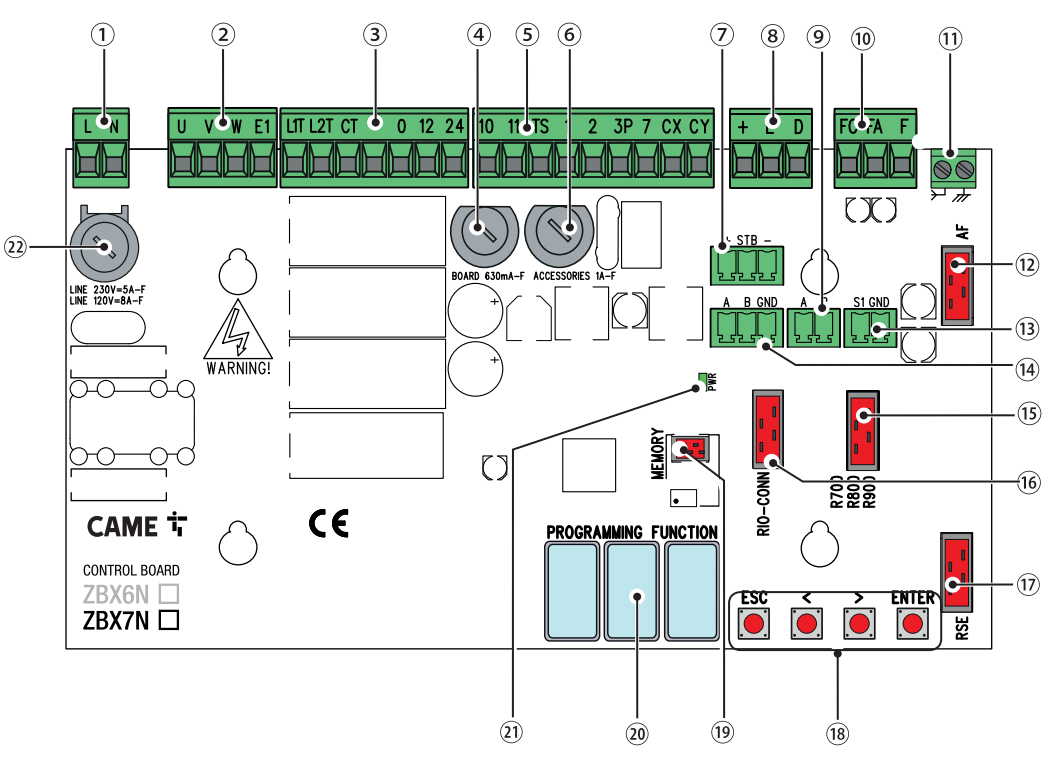

Προσανατολισμός της πλακέτας ZBX7N και ακροδέκτες
Στην εικόνα η πλακέτα είναι τοποθετημένη με τις κλεμοσειρές προς τα πάνω και τα κουμπιά ESC / < / > / ENTER κάτω δεξιά. Η οθόνη βρίσκεται στο κάτω μέρος· το PWR υποδεικνύει την παρουσία τροφοδοσίας. Οι αριθμοί μέσα στους κύκλους δείχνουν τα τμήματα της πλακέτας και όχι τους αριθμούς των ηλεκτρικών ακροδεκτών.
| Θέση στην εικόνα | Τμήμα πλακέτας |
|---|---|
| 1 / 2 / 3 | Τροφοδοσία δικτύου / κινητήρας / μετασχηματιστής. |
| 4 / 6 / 22 | Ασφάλεια πλακέτας / παρελκομένων / ασφάλεια δικτύου. |
| 5 | Είσοδοι ελέγχου και ασφαλείας. |
| 7 | RGP1: + / STB / −, μονάδα εξοικονόμησης ενέργειας· δεν πρόκειται για είσοδο μπαταρίας. |
| 8 / 10 / 11 | Κωδικοποιητής / μηχανικοί τερματικοί διακόπτες / κεραία. |
| 9 / 13 / 15 | Ακροδέκτες πληκτρολογίου / αναμεταδότη· υποδοχή αποκωδικοποιητή R700 ή R800. |
| 12 | Ραδιοκάρτα AF. |
| 14 / 17 | Σειριακοί ακροδέκτες A/B/GND / υποδοχή RSE. |
| 16 | Υποδοχή RIO-CONN για RIOCN8WS. |
| 18 / 19 / 20 / 21 | Κουμπιά προγραμματισμού / Memory Roll / οθόνη / LED PWR. |

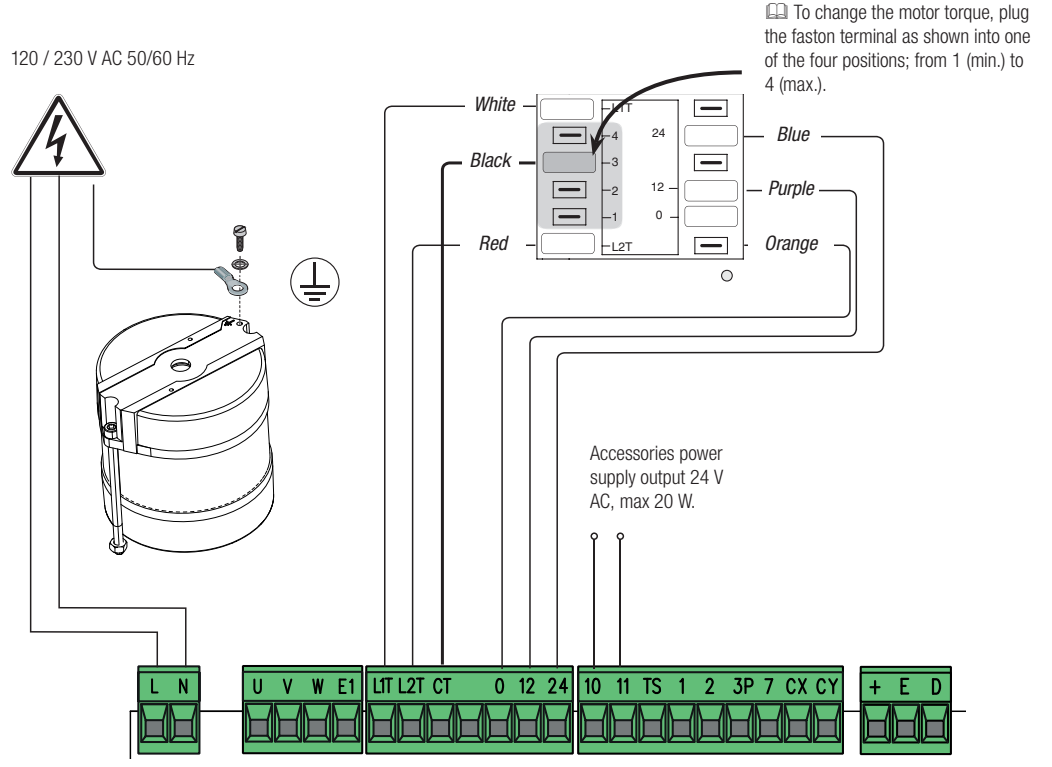

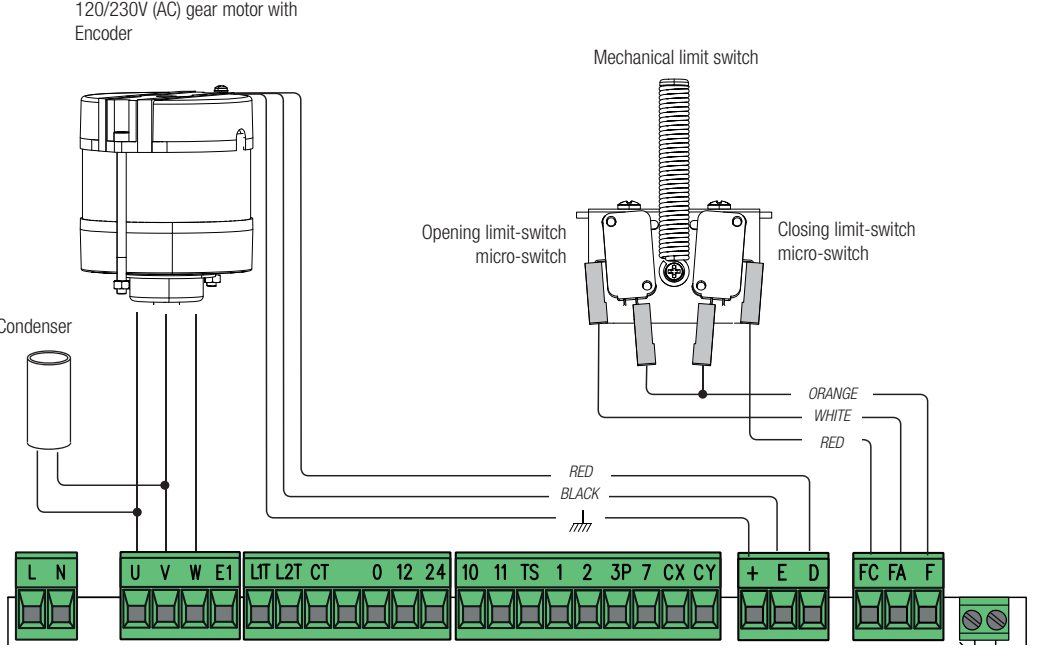

Τροφοδοσία, κινητήρας και κωδικοποιητής
| Ακροδέκτες | Συνδεσμολογία και όριο |
|---|---|
| L / N / PE | L = φάση, N = ουδέτερος αγωγός· 230 V AC, 50/60 Hz. Συνδέστε τον αγωγό προστασίας PE στο σημειωμένο σημείο γείωσης. Δεν πρόκειται για +/−. |
| U / V / W | Εργοστασιακή καλωδίωση κινητήρα και πυκνωτής· κινητήρας 230 V AC. Δεν χρησιμοποιείται πολικότητα συνεχούς ρεύματος. Για την επιλογή της κατεύθυνσης χρησιμοποιήστε την παράμετρο F54· μην αλλάζετε τη συνδεσμολογία κατ’ εκτίμηση. |
| + / E / D | Κωδικοποιητής – εργοστασιακή καλωδίωση: + = κόκκινο καλώδιο, E = μαύρο καλώδιο, D = θωράκιση, σύμφωνα με την αρχική εικόνα. Κατά την επανασύνδεση, τηρήστε τις σημάνσεις και την αρχική καλωδίωση· μην αποδώσετε διαφορετική λειτουργία στα E ή D με βάση το χρώμα του καλωδίου. Αυτοί οι ακροδέκτες δεν τροφοδοτούν τα φωτοκύτταρα· μην συνδέσετε εδώ εξωτερική τροφοδοσία. |
| FC / FA / F | FC = τερματικός διακόπτης κλεισίματος· FA = τερματικός διακόπτης ανοίγματος· F = κοινό καλώδιο. Μην συγχέετε την εργοστασιακή καλωδίωση με την τροφοδοσία των εξαρτημάτων. |
| 10 / 11 | 24 V AC, έως 20 W για εξαρτήματα. Στο εναλλασσόμενο ρεύμα δεν υπάρχει θετικός ή αρνητικός πόλος. |
| TS | Ακροδέκτης δοκιμής για φωτοκύτταρα· χρησιμοποιείται με το F5 και με το αντίστοιχο διάγραμμα δοκιμής. Δεν αποτελεί εναλλακτική μόνιμη έξοδο τροφοδοσίας. |

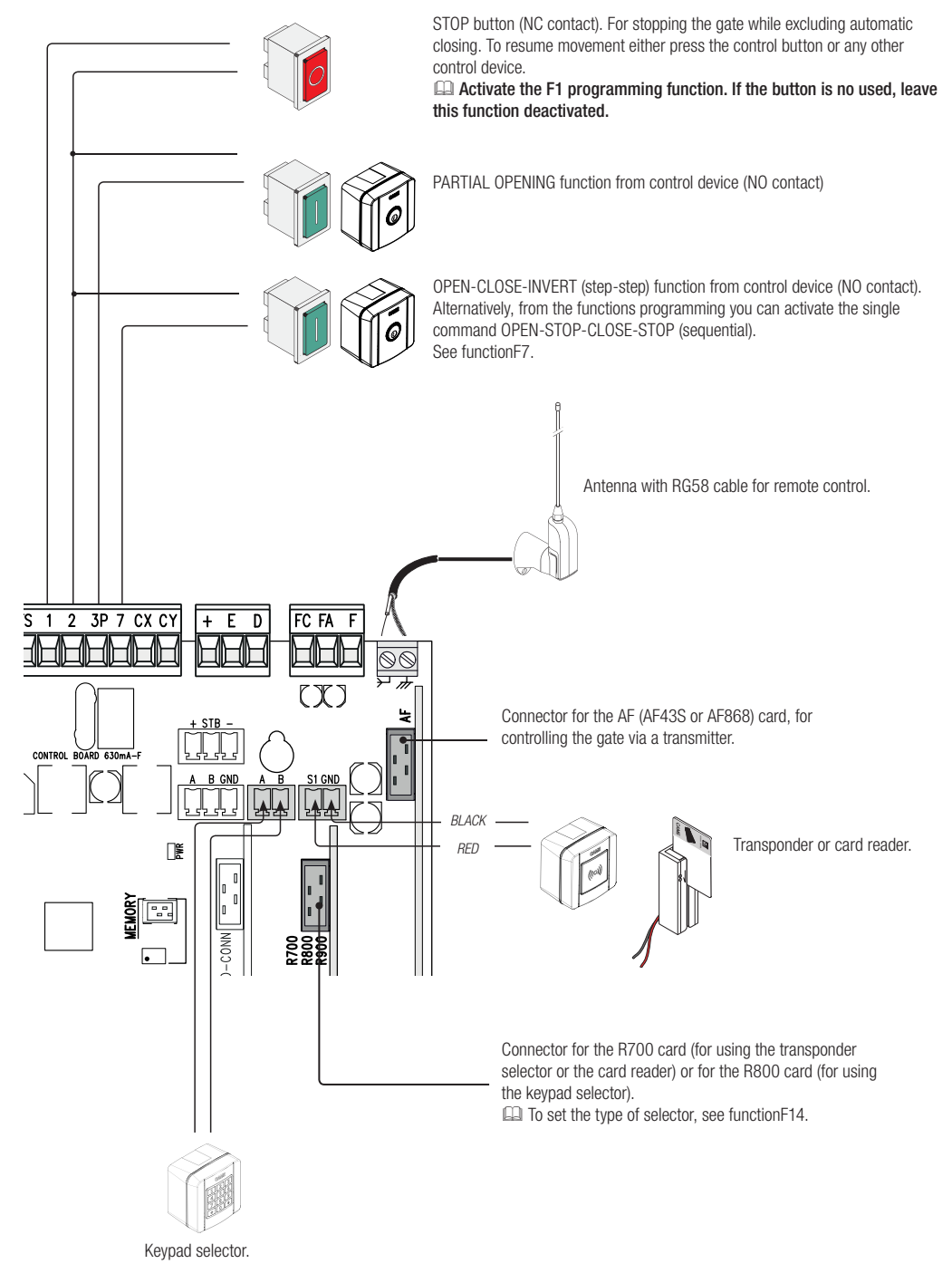

Κουμπιά, STOP και είσοδοι ασφαλείας
| Είσοδος | Επαφή / χρήση |
|---|---|
| 1–2 | STOP με επαφή χωρίς δυναμικό NC, ενεργοποιήστε το F1. Το άνοιγμα της επαφής διακόπτει τη λειτουργία και αποκλείει το αυτόματο κλείσιμο· η λειτουργία συνεχίζεται με νέα εντολή. |
| 2–7 | Επαφή χωρίς δυναμικό NO· εντολή σύμφωνα με το F7. Όταν το F6 = ON, πρόκειται για εντολή κλεισίματος με διατήρηση της επαφής. |
| 2–3P | Επαφή χωρίς δυναμικό NO· μερικό ή πλήρες άνοιγμα σύμφωνα με το F8. Όταν το F6 = ON, πρόκειται για εντολή ανοίγματος με διατήρηση της επαφής. |
| 2–CX / 2–CY | Επαφή ασφαλείας NC, απόκριση σύμφωνα με το F2/F3. Η επαφή δεν έχει πολικότητα· μην συνδέσετε σε αυτήν εξωτερική τάση. |
| A / B – πληκτρολόγιο | Κωδικοποιητής με αποκωδικοποιητή R800· επιλέξτε F14 = 1. |
| S1 / GND | Αναμεταδότης ή αναγνώστης με R700· επιλέξτε F14 = 0. Στην αρχική εικόνα, το κόκκινο καλώδιο συνδέεται στο S1 και το μαύρο στο GND. |
| Κεραία | RG58: ο κεντρικός αγωγός στον ακροδέκτη σήματος της κεραίας, η θωράκιση στον ακροδέκτη με το σύμβολο θωράκισης. |
NO σημαίνει ανοικτή επαφή σε ηρεμία, NC κλειστή επαφή σε ηρεμία, ενώ ο κοινός ακροδέκτης της επαφής είναι ο COM/C. Για τη συνήθη εντολή, μην συνδέετε τάση δικτύου 230 V στις εισόδους 2–7 ή 2–3P. Απενεργοποιήστε το μη χρησιμοποιούμενο STOP μέσω του F1· τα μη χρησιμοποιούμενα CX/CY μέσω των F2/F3. Μην απενεργοποιείτε συνδεδεμένο σύστημα ασφαλείας ως λύση σε βλάβη.

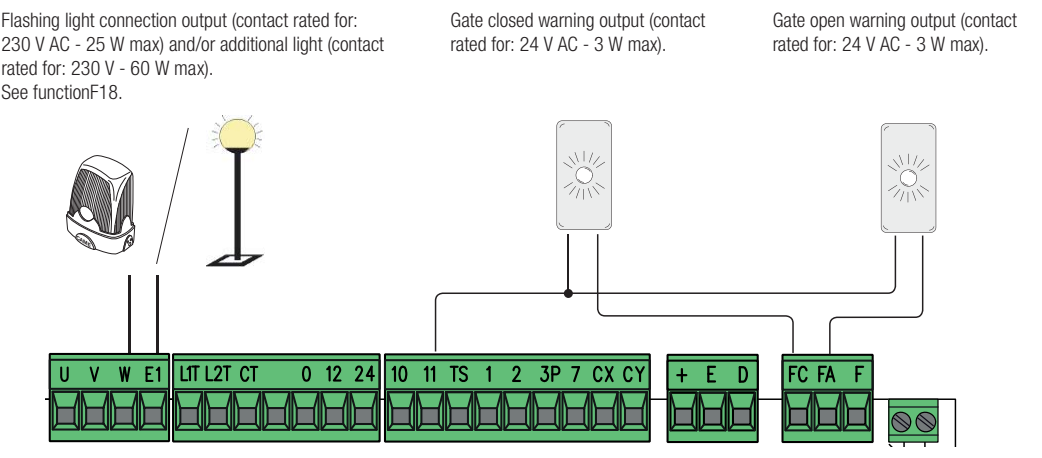

Φάρος και ένδειξη κατάστασης
| Έξοδος | Τάση / ισχύς / λειτουργία |
|---|---|
| W–E1 | KLED230: 230 V AC, όριο εξόδου 25 W, F18 = OFF. Για φωτισμό κατά τη διάρκεια του κύκλου 230 V AC, έως 60 W, F18 = 1 και ενεργοποιημένο F19. AC χωρίς +/−· μην συνδέσετε εδώ φάρο 24 V. |
| 11–FA | Ένδειξη ανοικτής αυλόπορτας: 24 V AC, έως 3 W, χωρίς +/−. |
| 11–FC | Ένδειξη κλειστής αυλόπορτας: 24 V AC, έως 3 W, χωρίς +/−. |

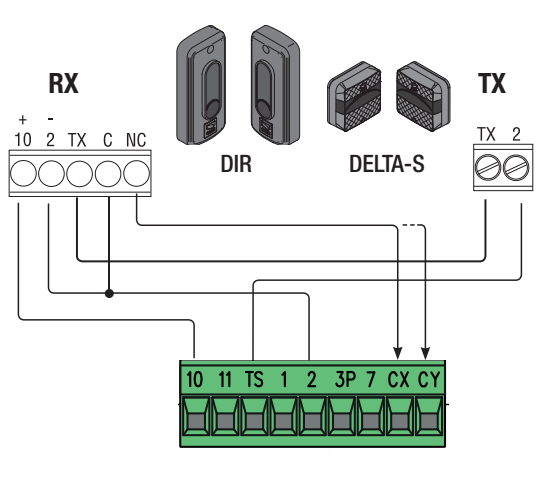

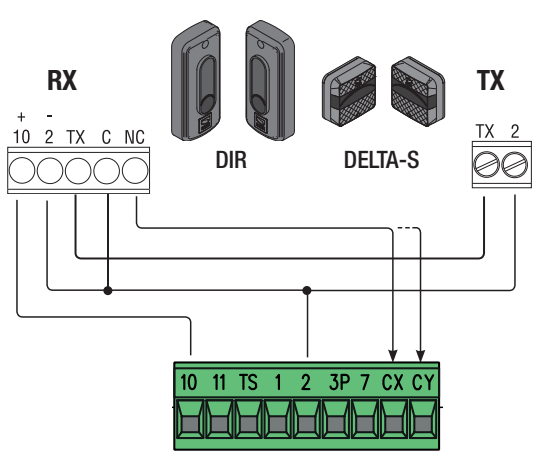

Φωτοκύτταρα CAME DIR10
DIR10 είναι συγχρονισμένο ζεύγος πομπού TX και δέκτη RX με εμβέλεια 10 m. Για αυτήν τη συνδεσμολογία, ρυθμίστε τα φωτοκύτταρα στα 24 V· η τροφοδοσία είναι 24 V AC. Το ζεύγος έχει κατανάλωση 60 mA στα 24 V AC. Στο αρχικό διάγραμμα, οι ακροδέκτες RX 10 και TX TX σημειώνονται με +, ενώ οι ακροδέκτες 2 με −· όταν τροφοδοτούνται από την πλακέτα, πρόκειται για AC χωρίς πολικότητα συνεχούς ρεύματος. Τηρήστε τη συγκεκριμένη σύνδεση συγχρονισμού TX και όχι μόνο το ζεύγος καλωδίων τροφοδοσίας.
| Ακροδέκτης DIR10 | Συνήθης συνδεσμολογία | Συνδεσμολογία με δοκιμή |
|---|---|---|
| RX 10 (σήμανση +) | ZBX7N 10 | ZBX7N 10 |
| RX 2 (σήμανση −) | ZBX7N 2 | ZBX7N 11 |
| RX TX ↔ TX TX (σήμανση +) | Συνδέστε το TX μεταξύ του RX και του πομπού | Ίδια σύνδεση |
| TX 2 (σήμανση −) | ZBX7N 2 | ZBX7N TS |
| RX C – κοινή επαφή | ZBX7N 2 | ZBX7N 11 |
| RX NC – επαφή ασφαλείας | ZBX7N CX, ενδεχομένως CY | ZBX7N CX, ενδεχομένως CY |
| Λειτουργίες | F2 = C1 (στο CX), F5 = OFF | F2 = C1 (στο CX), F5 = 1 |
| Στην είσοδο CY | F3 = επιλεγμένη απόκριση | F3 = επιλεγμένη απόκριση· F5 = 2 ή 4 για δοκιμή των CX και CY |
Με τη ρύθμιση C1, το άνοιγμα της επαφής κατά το κλείσιμο προκαλεί άνοιγμα. Η ρύθμιση C2 προκαλεί κλείσιμο κατά το άνοιγμα· η C3 διακόπτει την κίνηση και ακολουθεί αυτόματο κλείσιμο· διατίθεται μόνο όταν είναι ενεργό το F19. Η ρύθμιση C4 διακόπτει την κίνηση και, μετά την απομάκρυνση του εμποδίου, η κίνηση συνεχίζεται. Επιλέξτε την απόκριση ανάλογα με την περιοχή που προστατεύεται. Μετά τη σύνδεση, ελέγξτε τη λειτουργία διακόπτοντας τη δέσμη κατά την αντίστοιχη κίνηση.
Η δοκιμή δεν είναι απλώς μια επιλογή στο μενού. Συνδέστε πρώτα τους ακροδέκτες σύμφωνα με το διάγραμμα δοκιμής και κατόπιν ενεργοποιήστε το F5. Αν η δοκιμή αποτύχει, η πλακέτα δεν εκτελεί την εντολή και εμφανίζει E4. Το DELTA έχει διαφορετικούς ακροδέκτες· μην χρησιμοποιήσετε για αυτό την αντιστοίχιση DIR10.

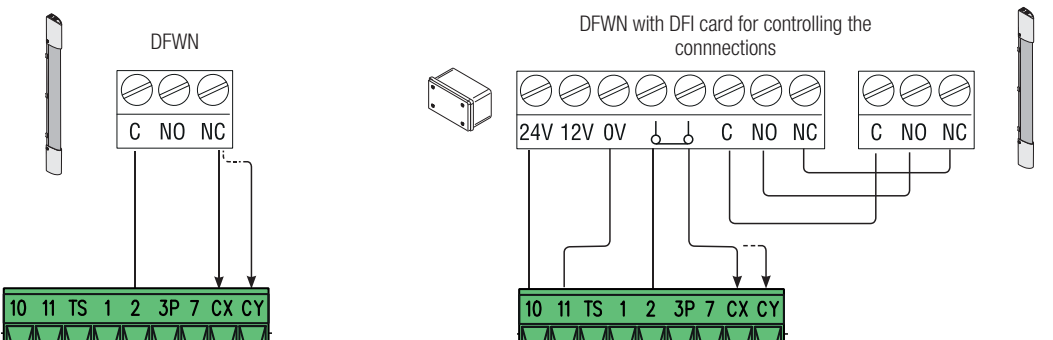

Ακμές ασφαλείας
Συνδέστε την ακμή DFWN με επαφή χωρίς τάση NC μεταξύ των ακροδεκτών 2 και CX/CY και επιλέξτε C7 ή C8. Για τη διεπαφή DFI, χρησιμοποιήστε την ξεχωριστή τροφοδοσία και τις επαφές που αναφέρονται παρακάτω· η ακμή με επαφή NC δεν τροφοδοτείται με αυτόν τον τρόπο. Οι επιλογές r7/r8 προορίζονται για την αντίστοιχη ακμή αντίστασης 8,2 kΩ και όχι για οποιαδήποτε επαφή. Ο συγκεκριμένος τύπος, η θέση και η τελική δύναμη πρέπει να επαληθευτούν με δοκιμή ασφαλείας.
| Ακροδέκτης της αρχικής DFI | ZBX7N / ακμή ασφαλείας |
|---|---|
| 24V / 0V | DFI 24V → ZBX7N 10, DFI 0V → ZBX7N 11. Η τροφοδοσία σε αυτό το διάγραμμα είναι 24 V AC, χωρίς πολικότητα συνεχούς ρεύματος +/−· ο ακροδέκτης 12V παραμένει ελεύθερος. Το συνολικό όριο ισχύος της εξόδου 10–11 για τα εξαρτήματα είναι 20 W. |
| Ζεύγος ακροδεκτών με σύμβολο επαφής | Στην αρχική εικόνα, ακριβώς δεξιά από το 0V: αριστερά → ZBX7N 2, δεξιά → CX ή CY. Η επαφή ασφαλείας χωρίς τάση δεν έχει πολικότητα· ρυθμίστε την απόκριση μέσω F2/F3. |
| C / NO / NC | Συνδέστε τους αντίστοιχους ακροδέκτες της DFI στους ακροδέκτες C / NO / NC της ακμής DFWN, όπως φαίνεται στην εικόνα. Μην τους συγχέετε με το ξεχωριστό ζεύγος ακροδεκτών εξόδου προς την πλακέτα. |
Πρώτη εκκίνηση
- Ελέγξτε τα μηχανικά στοπ, τα στοπ ενεργοποίησης, τη σωστή ασφάλιση του μηχανισμού κίνησης, την προστασία των καλωδίων και τη συνδεσμολογία των συστημάτων ασφαλείας.
- Ενεργοποιήστε την τροφοδοσία· ελέγξτε τη λυχνία LED PWR και τη λειτουργία της οθόνης. Στο A1 ελέγξτε 2 = BX708AGS.
- Ρυθμίστε το F54 σύμφωνα με την πραγματική κατεύθυνση κίνησης και το F1 σύμφωνα με το συνδεδεμένο STOP. Διαμορφώστε τα CX/CY και, εάν χρειάζεται, τη δοκιμή F5. Για την εκμάθηση, αφήστε το F11 = ON.
- Εκτελέστε το A3 – εκμάθηση διαδρομής.
- Ρυθμίστε μόνο τις απαιτούμενες λειτουργίες, προσθέστε τα τηλεχειριστήρια και δοκιμάστε ολόκληρη τη διαδρομή, το μερικό άνοιγμα, το STOP, τα φωτοκύτταρα, τις ακμές και τον φάρο.
Ο πρώτος κανονικός χειρισμός μετά την ενεργοποίηση της τροφοδοσίας είναι το άνοιγμα. Σε αυτό το στάδιο, περιμένετε να ανοίξει πλήρως· το κλείσιμο δεν είναι διαθέσιμο. Η βαθμονόμηση A3 έχει τη δική της ακολουθία, η οποία περιγράφεται παρακάτω. Σε περίπτωση ασυνήθιστου θορύβου, κραδασμών ή λανθασμένης κατεύθυνσης, χρησιμοποιήστε αμέσως το ESC/STOP και αντιμετωπίστε την αιτία.

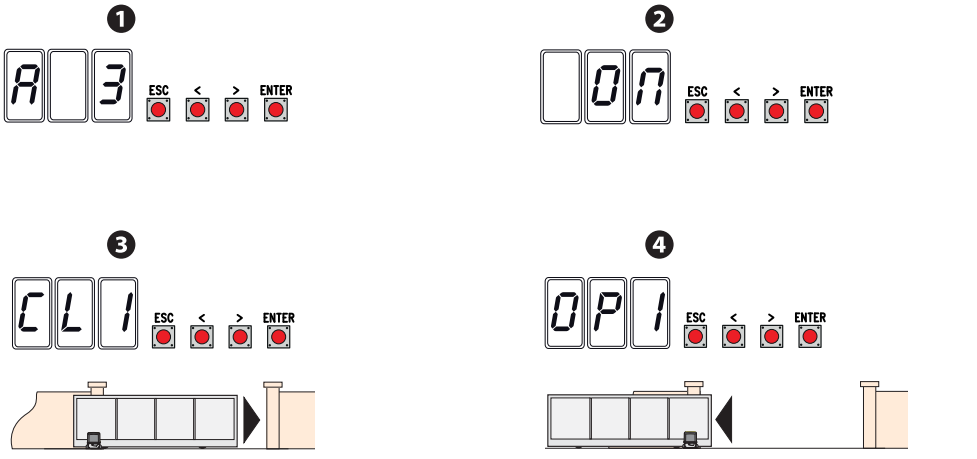

A3 – αυτόματη εκμάθηση διαδρομής
Προϋποθέσεις: F11 = ON, σωστά A1 και F54, ρυθμισμένοι τερματικοί διακόπτες, και τα δύο σταθερά μηχανικά στοπ και το φύλλο περίπου στη μέση της διαδρομής. Μετά τη χειροκίνητη μετακίνηση, ασφαλίστε ξανά τον μηχανισμό κίνησης. Βεβαιωθείτε ότι όλη η διαδρομή είναι ελεύθερη.
Κατά τη βαθμονόμηση, οι διατάξεις ασφαλείας είναι απενεργοποιημένες. Ο τεχνικός πρέπει να επιβλέπει άμεσα ολόκληρη την κίνηση και να εμποδίζει την είσοδο ατόμων στον χώρο της πύλης.
- Κρατήστε πατημένο το ENTER για τουλάχιστον 1 s, επιλέξτε A3 με τα βέλη και επιβεβαιώστε με ENTER.
- Επιλέξτε ON και επιβεβαιώστε με ENTER.
- Η πύλη πρώτα κλείνει μέχρι την τελική θέση· στην οθόνη εμφανίζεται CL1.
- Στη συνέχεια ανοίγει μέχρι την τελική θέση· στην οθόνη εμφανίζεται OP1. Μην παρεμβαίνετε στη διαδρομή.
- Μετά την ολοκλήρωση, ελέγξτε τον πλήρη κύκλο, τη διακοπή και την επιλεγμένη απόκριση κάθε στοιχείου ασφαλείας. Σε περίπτωση E1 ή E2, αντιμετωπίστε την αιτία σύμφωνα με τη διαγνωστική διαδικασία και επαναλάβετε τη βαθμονόμηση μόνο αφού επιλυθεί το πρόβλημα.

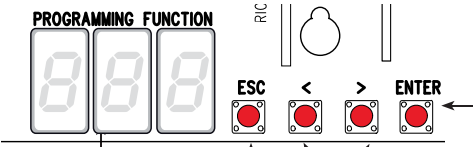

Προγραμματισμός μέσω της οθόνης
Οι ρυθμίσεις γίνονται με τον μηχανισμό κίνησης σταματημένο. Κρατήστε πατημένο το ENTER για τουλάχιστον 1 δευτερόλεπτο, επιλέξτε τη λειτουργία με τα βέλη </> και πατήστε ENTER για να ανοίξετε την τιμή της. Αλλάξτε την τιμή με τα βέλη και πατήστε ENTER για επιβεβαίωση και αποθήκευση. Το ESC ακυρώνει την αλλαγή που δεν έχει επιβεβαιωθεί και κλείνει το μενού· το μενού κλείνει επίσης μετά από 10 δευτερόλεπτα αδράνειας. Μην θεωρείτε αποθηκευμένη μια αλλαγή που δεν έχει επιβεβαιωθεί.
Εκτός μενού, κατά τη δοκιμή τα βέλη χρησιμοποιούνται για κίνηση και το ESC για διακοπή. Παρακολουθείτε τις τιμές προγραμματισμού και την επιβεβαίωση στην οθόνη. Η λυχνία LED PWR υποδεικνύει ότι υπάρχει τροφοδοσία.
Λειτουργίες F – πλήρεις ρυθμίσεις
Οι εργοστασιακές τιμές για την αναφερόμενη έκδοση ZBX7N εμφανίζονται με έντονη γραφή. Η διαθεσιμότητα μιας λειτουργίας εξαρτάται από την κάρτα που είναι συνδεδεμένη, τον ενεργοποιημένο κωδικοποιητή και τις σχετικές λειτουργίες. Σημειώστε την αρχική ρύθμιση πριν από οποιαδήποτε αλλαγή. Μην ρυθμίζετε την ευαισθησία F34/F35 και τη ροπή εκκίνησης με βάση το μέγιστο βάρος· μετά τη ρύθμιση, πρέπει να ελέγξετε τις δυνάμεις και την προστασία.
Χρήστες και σύστημα U / A / H

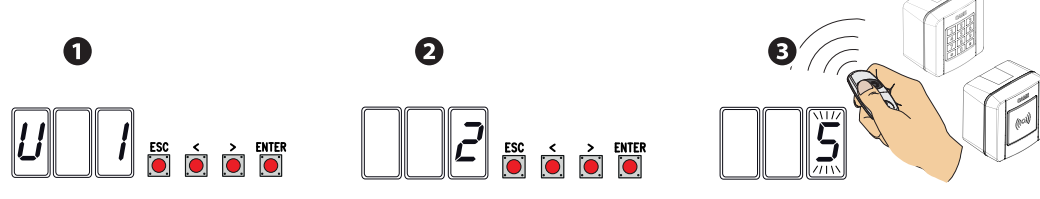

Αποθήκευση τηλεχειριστηρίων
ZBX7N με κάρτα ραδιοσήματος AF43S 433,92 MHz διαχειρίζεται έως 250 χρήστες. TOP44RBN χρησιμοποιεί Rolling Code στα 433,92 MHz. Πρέπει να είναι ενεργοποιημένη η αντίστοιχη κωδικοποίηση στο μενού U4· μην θεωρείτε συμβατό οποιοδήποτε τηλεχειριστήριο λειτουργεί στην ίδια συχνότητα.
Τοποθετείτε ή αφαιρείτε την κάρτα AF μόνο όταν η τροφοδοσία είναι αποσυνδεδεμένη. Με U4 = 1 επιτρέπονται όλοι οι υποστηριζόμενοι κωδικοί· το U4 = 2 περιορίζει τη λήψη σε Rolling Code. Πριν επιβεβαιώσετε την επιλογή U4, λάβετε υπόψη ότι θα διαγραφεί η μνήμη ραδιοσημάτων: σε αυτήν την παλαιότερη έκδοση, κατά την επιλογή κωδικοποίησης διαγράφονται αυτόματα τα αποθηκευμένα τηλεχειριστήρια. Καταγράψτε πρώτα τους χρήστες και προετοιμαστείτε να τους αποθηκεύσετε ξανά· η ίδια ρύθμιση F8 από μόνη της δεν επιβεβαιώνει τη συμπεριφορά του U4.
- Επιλέξτε U1 στο μενού και πατήστε ENTER.
- Επιλέξτε εντολή: 1 = άνοιγμα/κλείσιμο· 2 = άνοιγμα–STOP–κλείσιμο–STOP· 3 = μόνο άνοιγμα· 4 = μερικό άνοιγμα.
- Επιβεβαιώστε με ENTER. Στην οθόνη θα αρχίσει να αναβοσβήνει για μερικά δευτερόλεπτα ένας ελεύθερος αριθμός χρήστη από το 1 έως το 250.
- Όσο αναβοσβήνει, εκπέμψτε τον κωδικό πατώντας το επιθυμητό πλήκτρο του τηλεχειριστηρίου. Καταγράψτε την αποθηκευμένη θέση· αφού βγείτε από το μενού, ελέγξτε την εντολή.
- Για άλλη λειτουργία ή χρήστη, επαναλάβετε τη διαδικασία U1. Αν εμφανιστεί το σφάλμα E15, ελέγξτε την κάρτα, τη συχνότητα και την κωδικοποίηση.
Διαγραφή ενός ή όλων των χρηστών
Ένας χρήστης: U2 → ENTER → επιλέξτε τον αποθηκευμένο αριθμό με τα βέλη → ENTER. Κείμενο CLr επιβεβαιώνει τη διαγραφή. Όλοι οι χρήστες: U3 → ENTER → ON → ENTER. Το U3 δεν είναι επαναφορά παραμέτρων A4 ούτε βαθμονόμηση A3.
Επαναφορά παραμέτρων και μεταφορά μνήμης
A4 – Εργοστασιακές παράμετροι
Πριν από την επαναφορά, καταγράψτε τα A1, F54, τις ρυθμίσεις εισόδων ασφαλείας, το αυτόματο κλείσιμο και τα στοιχεία πρόσβασης. Επιλέξτε A4, επιβεβαιώστε με ENTER, επιλέξτε ON και επιβεβαιώστε ξανά με ENTER. Στη συνέχεια, ελέγξτε όλες τις απαραίτητες παραμέτρους, την κατάσταση βαθμονόμησης και τις λειτουργίες ασφαλείας. Μην θεωρείτε ότι το A4 επιβεβαιώνει τη διαγραφή όλων των χρηστών ραδιοσήματος· για τη διαγραφή τους χρησιμοποιήστε το U3.
F50 / F51 – Memory Roll
- Αποσυνδέστε την τροφοδοσία και τοποθετήστε το Memory Roll στην υποδοχή με την αντίστοιχη σήμανση.
- Μετά την ενεργοποίηση, επιλέξτε F50 = ON και επιβεβαιώστε με ENTER· θα αποθηκευτούν οι χρήστες και η διαμόρφωση.
- Πριν αφαιρέσετε την κάρτα και την τοποθετήσετε σε άλλη συμβατή πλακέτα, αποσυνδέστε ξανά την τροφοδοσία.
- Στην πλακέτα προορισμού, επιλέξτε F51 = ON και επιβεβαιώστε με ENTER. Ελέγξτε ότι οι ρυθμίσεις που μεταφέρθηκαν αντιστοιχούν στον συγκεκριμένο μηχανισμό κίνησης και στην εγκατάσταση.
- Μετά τη μεταφορά, συνιστάται να αφαιρέσετε την κάρτα, πάντα με αποσυνδεδεμένη την τροφοδοσία.

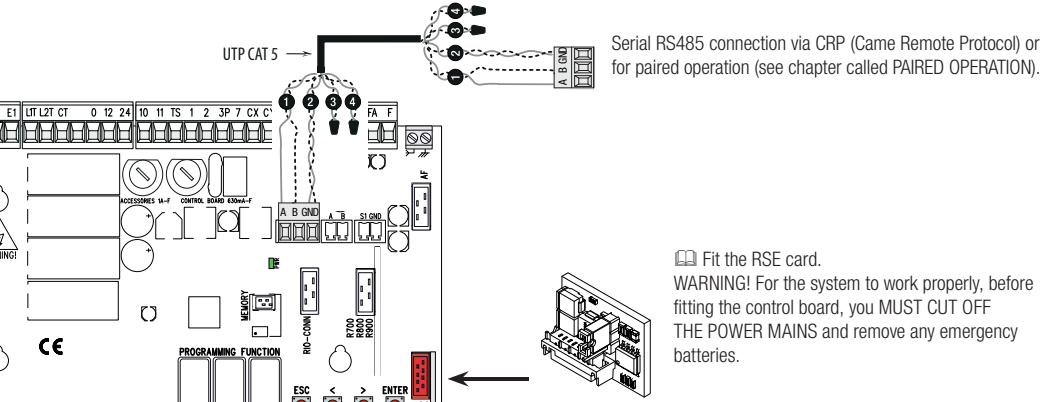

Δύο μηχανισμοί κίνησης MASTER / SLAVE
Και στις δύο πλακέτες τοποθετήστε την RSE χωρίς τροφοδοσία και συνδέστε A–A, B–B και GND–GND με UTP CAT5. Συνδέστε τις εντολές και τα στοιχεία ασφαλείας στην MASTER. Στην MASTER ορίστε F49 = 1, τη σωστή τιμή F54, F52 = ON και επιβεβαιώστε τη μετάδοση· στη συνέχεια εκκινήστε το A3. Αποθηκεύετε τους χρήστες στην MASTER. Τα κουμπιά προγραμματισμού της SLAVE είναι απενεργοποιημένα στη συνδεδεμένη λειτουργία.
Μια κανονική εντολή ανοίγματος/κλεισίματος ή μόνο ανοίγματος ελέγχει και τα δύο φύλλα· η εντολή μερικού ανοίγματος ανοίγει μόνο το MASTER. Η σύνδεση δύο μηχανισμών δεν αυξάνει το όριο βάρους ενός φύλλου. Για ανεξάρτητη επικοινωνία CRP, χρησιμοποιήστε τις αντίστοιχες ρυθμίσεις F49/F56/F63 και όχι τη λειτουργία MASTER/SLAVE.

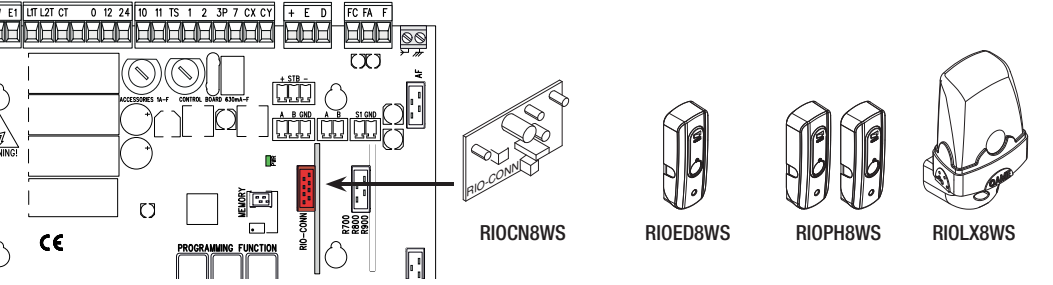

Ασύρματα στοιχεία ασφαλείας RIO
Το RIOCN8WS συνδέεται στο RIO-CONN χωρίς τροφοδοσία. Ρυθμίστε τις ακμές ασφαλείας RIOED8WS και τα φωτοκύτταρα RIOPH8WS μέσω των αντίστοιχων F65–F68 και σύμφωνα με τη δική τους καλωδίωση· το RIOLX8WS χρησιμοποιείται για ασύρματη σηματοδότηση. Χωρίς διαμόρφωση, η πλακέτα μπορεί να εμφανίσει E18, ενώ σε βλάβη ή παρεμβολή στη σύνδεση μπορεί να εμφανίσει E17. Μην συγχέετε το RIO-CONN με την υποδοχή AF για τηλεχειριστήρια.
Διαγνωστικός έλεγχος και αντιμετώπιση βλαβών
| Οθόνη | Σημασία | Έλεγχος / αντιμετώπιση |
|---|---|---|
| E1 | Σφάλμα βαθμονόμησης. | Ελέγξτε τα μηχανικά στοπ, τα στοπ διακόπτη, την ελεύθερη κίνηση, το A1 και το F54· έπειτα επαναλάβετε A3. |
| E2 | Βαθμονόμηση / ρύθμιση κωδικοποιητή. | Ελέγξτε πρώτα αν ολοκληρώθηκε με επιτυχία η εκμάθηση A3, και ελέγξτε το F11. Το E2 από μόνο του δεν είναι E3 – βλάβη κωδικοποιητή. Αν η ένδειξη παραμένει μετά από σωστή εκμάθηση, ελέγξτε την εργοστασιακή καλωδίωση του κωδικοποιητή και απευθυνθείτε στο σέρβις. |
| E3 | Βλάβη κωδικοποιητή. | Χωρίς τροφοδοσία, ελέγξτε τον σύνδεσμο και τα καλώδια +/E/D· για ζημιά, απευθυνθείτε στο σέρβις. Μην απενεργοποιείτε την προστασία ως υποκατάστατο της επισκευής. |
| E4 | Σφάλμα δοκιμής ασφαλείας. | Συγκρίνετε την πραγματική καλωδίωση TS, την τροφοδοσία και την επαφή των φωτοκυττάρων με τα F5 και F2/F3. |
| E7 | Ανεπαρκής χρόνος λειτουργίας. | Ελέγξτε την αντίσταση σε όλη τη διαδρομή, τις τελικές θέσεις και τη βαθμονόμηση. Μην αυξάνετε τη δύναμη σε πύλη που κολλάει. |
| E8 | Ανοιχτή θυρίδα απασφάλισης. | Ασφαλίστε τον μηχανισμό και κλείστε τη θυρίδα· ελέγξτε την ανίχνευσή της. |
| E9 | Εμπόδιο κατά το κλείσιμο. | Αφαιρέστε το εμπόδιο· ελέγξτε χειροκίνητα τον οδηγό/οδοντωτό κανόνα και έπειτα F34/F35. |
| E10 | Εμπόδιο κατά το άνοιγμα. | Αφαιρέστε το εμπόδιο από τη διαδρομή ανοίγματος, ελέγξτε τον οδηγό και τον τερματικό διακόπτη· έπειτα ρυθμίστε την ευαισθησία. |
| E11 | Έχει επιτευχθεί ο μέγιστος αριθμός ανιχνευμένων εμποδίων. | Ελέγξτε για επαναλαμβανόμενη αντίσταση ή εμπόδιο σε όλη τη διαδρομή και ελέγξτε τον κωδικοποιητή· μετά την επισκευή, πραγματοποιήστε δοκιμή. |
| E15 | Μη συμβατό τηλεχειριστήριο. | Ελέγξτε την κάρτα AF, τη συχνότητα και το U4· μην επιχειρήσετε να επιλύσετε το σφάλμα με επαναφορά ολόκληρης της πλακέτας. |
| E17 | Σφάλμα ασύρματου συστήματος. | Ελέγξτε τη διεπαφή RIO, τις συσκευές και τυχόν παρεμβολές. Το σύστημα μπορεί να εμποδίσει την κίνηση. |
| E18 | Λείπει η διαμόρφωση του ασύρματου συστήματος. | Ελέγξτε το RIOCN8WS και διαμορφώστε τις αντίστοιχες ρυθμίσεις F65–F68 και τις συσκευές. |
Όταν η πύλη δεν κινείται ή δεν κλείνει
Δεν κινείται προς καμία κατεύθυνση: ελέγξτε την τροφοδοσία, την ασφάλιση του μηχανισμού κίνησης, τη θυρίδα, την κατάσταση STOP και τις επαφές ασφαλείας, την μπαταρία του τηλεχειριστηρίου και τυχόν εντολή που έχει κολλήσει. Ανοίγει, αλλά δεν κλείνει: ελέγξτε τη δέσμη των φωτοκυττάρων, την ευθυγράμμισή τους, την επαφή NC και τη διαμόρφωση CX/CY· μην τοποθετείτε μόνιμη γέφυρα στην συνδεδεμένη προστασία.
Ασφάλειες ZBX7N για 230 V
| Ασφάλεια | Τιμή / τύπος |
|---|---|
| LINE – δίκτυο | 5 A-F, ταχείας τήξης |
| BOARD – πλακέτα | 630 mA-F, ταχείας τήξης |
| ACCESSORIES – εξαρτήματα | 1 A-F, ταχείας τήξης |
Αποσυνδέστε την τροφοδοσία πριν ελέγξετε τις ασφάλειες. Χρησιμοποιήστε ασφάλεια ίδιας τιμής και ταχείας τήξης· μια ασφάλεια μεγαλύτερης τιμής ή η επανειλημμένη αντικατάσταση χωρίς να εξαλειφθεί το βραχυκύκλωμα δεν αποτελεί επισκευή.
Συντήρηση και ρύθμιση δύναμης
Ελέγχετε τακτικά ότι η διαδρομή και ο οδοντωτός κανόνας είναι καθαρά, ότι η κίνηση είναι ελεύθερη, τις στερεώσεις, τα στοπ διακόπτη, τυχόν ζημιές στα καλώδια, την απασφάλιση και τη λειτουργία κάθε διάταξης ασφαλείας. Αποσυνδέστε την τροφοδοσία πριν από τον καθαρισμό ή οποιαδήποτε εργασία. Λιπαίνετε μόνο τα μηχανικά μέρη που απαιτούν λίπανση· ο οδηγός δεν πρέπει να προκαλεί πρόσθετη τριβή.
Η ροπή του κινητήρα ρυθμίζεται μέσω του μαύρου ακροδέκτη Faston του μετασχηματιστή, στις θέσεις 1 έως 4: το 1 είναι η ελάχιστη και το 4 η μέγιστη τιμή. Ο τεχνικός μετακινεί τον ακροδέκτη μόνο με την τροφοδοσία αποσυνδεδεμένη, σύμφωνα με το αρχικό σχέδιο. Η ευαισθησία του κωδικοποιητή ρυθμίζεται ξεχωριστά μέσω F34/F35· η μεγαλύτερη ροπή ή η χαμηλότερη ευαισθησία δεν υποκαθιστούν τη σωστή τοποθέτηση των ακμών ασφαλείας και τη δοκιμή δυνάμεων.
Το αρχείο συντήρησης πρέπει να περιλαμβάνει την ημερομηνία, τον αριθμό κύκλων A5, την έκδοση H1, τις επισκευές που πραγματοποιήθηκαν και το αποτέλεσμα της δοκιμής των διατάξεων ασφαλείας. Μετά την ολοκλήρωση, τοποθετήστε τα καλύμματα έτσι ώστε να μην πιέζουν τα καλώδια.

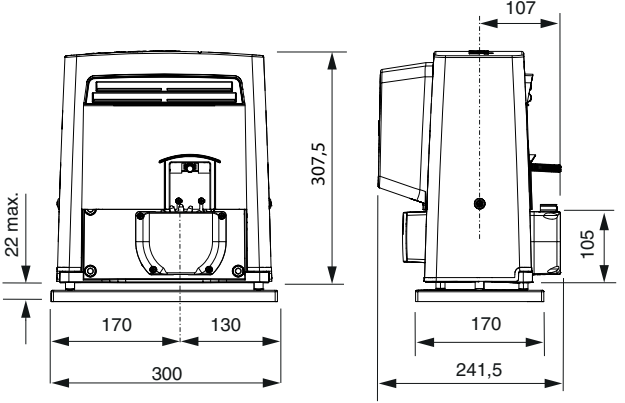

Τεχνικά χαρακτηριστικά BX708AGS
Τα στοιχεία αντιστοιχούν στην αναφερόμενη έκδοση του μηχανισμού κίνησης και του συστήματος ελέγχου. Πριν από την εγκατάσταση, συγκρίνετε την τροφοδοσία, τη σήμανση του κινητήρα και τις τιμές με τα στοιχεία της πινακίδας του.
| Παράμετρος | Τιμή |
|---|---|
| Μέγιστο βάρος φύλλου | 800 kg |
| Μέγιστο μήκος φύλλου | 14 m |
| Τροφοδοσία δικτύου | 230 V AC, 50/60 Hz |
| Τροφοδοσία κινητήρα | 230 V AC |
| Ισχύς | 530 W |
| Δύναμη ώθησης | 800 N |
| Ταχύτητα κίνησης | 10 m/min |
| Βαθμός προστασίας | IP44 |
| Θερμοκρασία λειτουργίας | −20 έως +55 °C |
| Κύκλοι ανά ώρα | 17 με φύλλο αναφοράς 4 m / 20 °C |
| Συνεχόμενοι κύκλοι | 6 με φύλλο αναφοράς 4 m / 20 °C |
| Πυκνωτής | 20 µF |
| Κατανάλωση σε αναμονή | 2,4 W |
| Κατανάλωση με τη μονάδα Green Power | 0,5 W· η μονάδα δεν αποτελεί συνήθη εφεδρική μπαταρία |
| Θερμική προστασία κινητήρα | 150 °C |
| Κατηγορία ηλεκτρικής προστασίας | I |
| Βάρος του μηχανισμού κίνησης | 15 kg |
| Γρανάζι κίνησης | μονάδα 4 |
| Τερματικοί διακόπτες | μηχανικοί |
| Μονάδα ελέγχου | ZBX7N με οθόνη και κωδικοποιητή |
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
