Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 600 kg CAME BXV06AGS, 801MS-0180 (D)
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
559,82 € με ΦΠΑ
| Βάρος |
|---|
| 12 kg |
Περιγραφή του προϊόντος Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 600 kg CAME BXV06AGS, 801MS-0180 (D)
Μηχανισμός κίνησης CAME BXV06AGS προορίζεται για συρόμενες αυλόπορτες βάρους έως 600 kg και μήκους φύλλου έως 18 m. Διαθέτει ηλεκτρομηχανικό διακόπτη διακοπής λειτουργίας. Ο μηχανισμός κίνησης είναι μηαναστρέψιμος. Αναλυτικά τεχνικά χαρακτηριστικά ». Εγχειρίδιο για λήψη ».
CAME BXV06AGS με πλακέτα ελέγχου ZN7 είναι μηχανισμός συρόμενης αυλόπορτας με κινητήρα 24 V DC και μηχανικούς τερματικούς διακόπτες. Η τροφοδοσία δικτύου είναι 230 V AC. Είναι κατάλληλος για φύλλο βάρους έως 600 kg και μήκους 18 m. Λαμβάνετε υπόψη μαζί το βάρος, το μήκος και την αντίσταση της πόρτας· η μεγαλύτερη ισχύς δεν υποκαθιστά την ομαλή χειροκίνητη κίνηση.
Η εγκατάσταση, η σύνδεση στο δίκτυο και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Πριν από οποιαδήποτε εργασία, αποσυνδέστε την τροφοδοσία δικτύου και τυχόν μπαταρίες. Τα φωτοκύτταρα και ο κωδικοποιητής δεν υποκαθιστούν τα σταθερά μηχανικά στοπ, την προστασία των επικίνδυνων σημείων και τον έλεγχο των δυνάμεων στην ολοκληρωμένη πόρτα.
Πριν από την εγκατάσταση, ελέγξτε την πινακίδα του μηχανισμού, την πλακέτα ZN7, την έκδοση H1 και το μενού της. Τα τεχνικά στοιχεία και οι συνδέσεις που ακολουθούν αφορούν την περιγραφόμενη έκδοση. Οι ακόλουθες ρυθμίσεις αφορούν την έκδοση με F28 = 60–100 %, F8 = 1/2 και U3 = 0/1. Αν η πλακέτα διαθέτει διαφορετικές τιμές ή συνδέσμους, χρησιμοποιήστε το εγχειρίδιο της συγκεκριμένης έκδοσής της· αυτά τα τρία στοιχεία από μόνα τους δεν προσδιορίζουν ολόκληρο το υλικολογισμικό.
Σετ CAME BXV06AGS

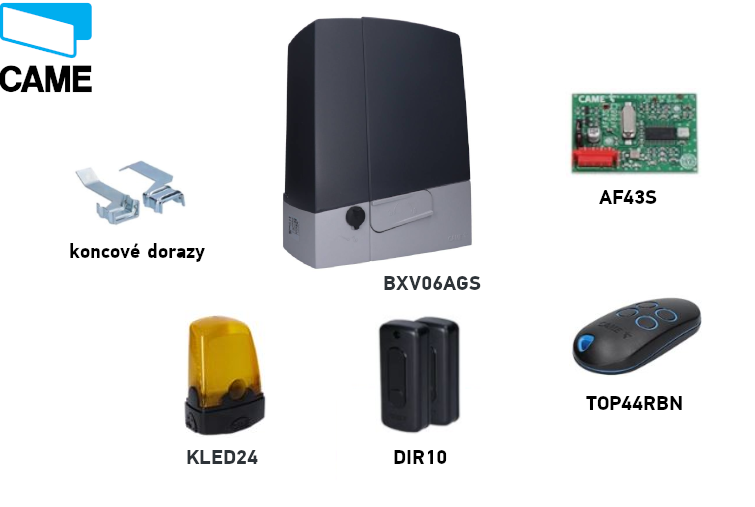

Και τα δύο σετ περιλαμβάνουν μηχανισμό, χειριστήριο, φωτοκύτταρα, ραδιοδέκτη και φάρο. Πριν από τη σύνδεση, ελέγξτε τις σημάνσεις των εξαρτημάτων που παραδόθηκαν. Επιλέξτε τα πρόσθετα στοιχεία, ιδίως την οδοντωτή κρεμαγιέρα και τον τοπικό χειρισμό, ανάλογα με τη συγκεκριμένη πόρτα.
| Χαρακτηριστικό | CAME BXV06AGS |
|---|---|
| Σετ |  CAME BXV06AGS, 801MS-0180 (D) |
| Μέγιστο βάρος φύλλου | 600 kg |
| Μέγιστο μήκος φύλλου | 18 m |
| Δίκτυο / κινητήρας | 230 V AC / 24 V DC |
| Ισχύς / δύναμη | 270 W / 600 N |
| Μέγιστη ταχύτητα | 12 m/min |
| Επιλογή κινητήρα A1 | 2 – 600 kg |
| Έλεγχος σε αυτό το εγχειρίδιο | ZN7, οθόνη και μενού |
Η ένδειξη 18 ή 20 m εκφράζει το μέγιστο μήκος του φύλλου και όχι κατ’ ανάγκη το πλάτος του ελεύθερου ανοίγματος διέλευσης. Η επιλογή A1 δεν μεταβάλλει τη φέρουσα ικανότητα του ίδιου του μηχανισμού.
Εξαρτήματα και παραδείγματα συνδεσμολογίας
Τα παρακάτω παραδείγματα αφορούν συσκευές με συγκεκριμένη σήμανση. Για διαφορετικό τύπο, χρησιμοποιήστε τους δικούς του ακροδέκτες και παραμέτρους· η ίδια λειτουργία ή συχνότητα από μόνη της δεν επιβεβαιώνει τη συμβατότητα.
| Στοιχείο | Ελεγμένο παράδειγμα / χρήση |
|---|---|
| Φωτοκύτταρα | CAME DIR10, 12/24 V AC/DC, εμβέλεια 10 m· σύνδεση και δοκιμή TS. |
| Φάρος | CAME KLED24, 24 V AC/DC, 2 W· έξοδος 10–E. |
| Ραδιοδέκτης | CAME AF43S, πρόσθετη κάρτα AF, 433,92 MHz· ελέγξτε την κωδικοποίηση μαζί με το U4. |
| Τηλεχειριστήριο | CAME TOP-432EE, σταθερός κωδικός 433,92 MHz· παράδειγμα για συμβατό δέκτη. |
| Κρεμαγιέρα | Οδοντωτές κρεμαγιέρες, μονάδα 4· διάκενο και στερέωση. |
| Τοπικός χειρισμός | Διακόπτες, μπουτόν και αναγνώστες· εντολές NO και επαφές ασφαλείας NC σύμφωνα με το διάγραμμα ακροδεκτών. |
Εγκατάσταση μηχανισμού
Με τον μηχανισμό απασφαλισμένο, η πόρτα πρέπει να κινείται εύκολα σε όλη τη διαδρομή, χωρίς κλίση, φθαρμένους τροχούς ή κίνδυνο να βγει από τον οδηγό. Ελέγξτε ότι υπάρχουν σταθερά μηχανικά στοπ στις θέσεις πλήρους ανοίγματος και κλεισίματος, ότι η βάση είναι σταθερή και ότι προστατεύονται τα σημεία όπου το φύλλο μπορεί να παγιδεύσει κάποιον. Δεν πρέπει να λιμνάζει νερό στον χώρο του μηχανισμού ούτε να πέφτει πάνω του απευθείας πίδακας νερού. Αν το συρόμενο φύλλο διαθέτει ενσωματωμένη πεζόπορτα, η μηχανοκίνητη κίνηση πρέπει να είναι δυνατή μόνο όταν αυτή έχει ασφαλιστεί με ασφάλεια.
Βάση και πλάκα αγκύρωσης

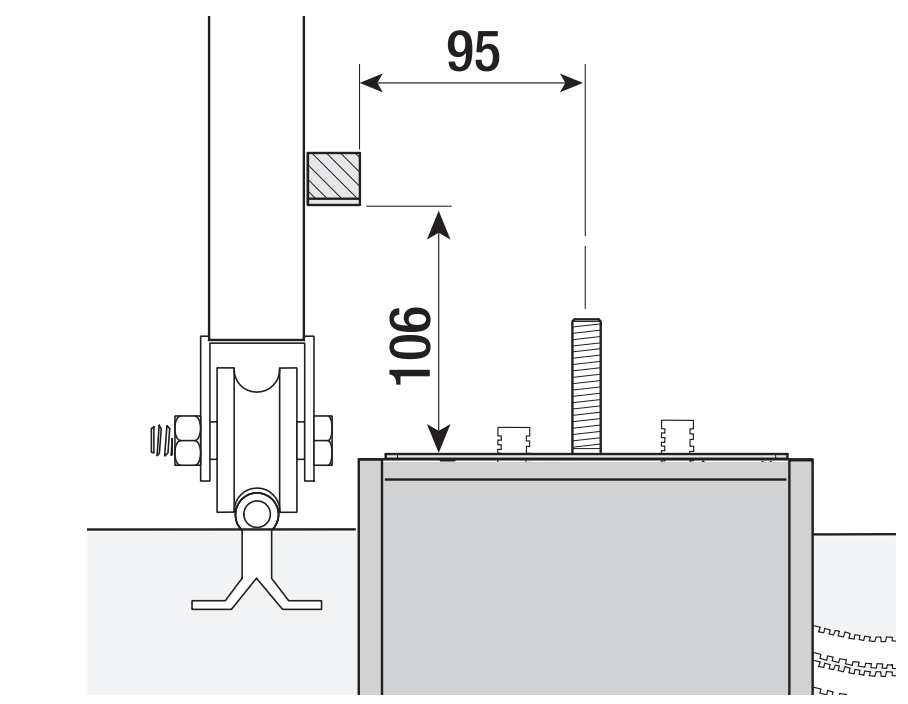

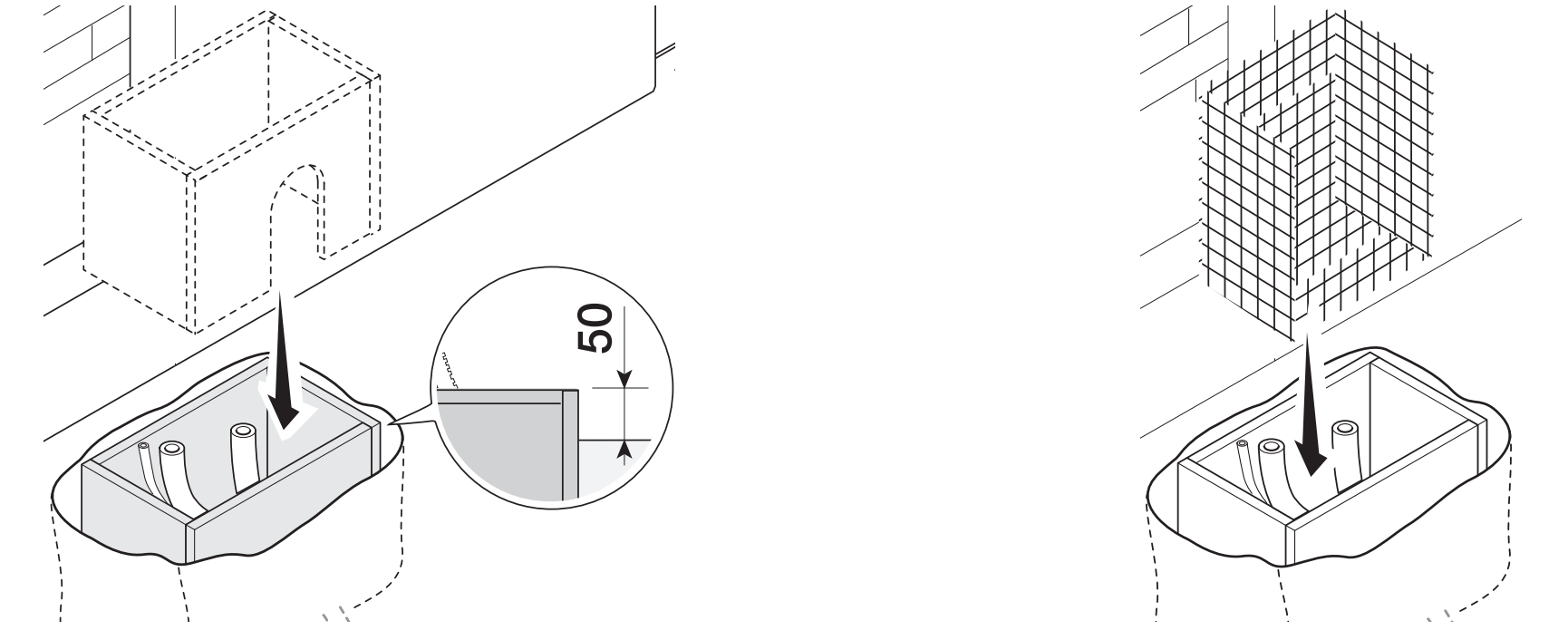

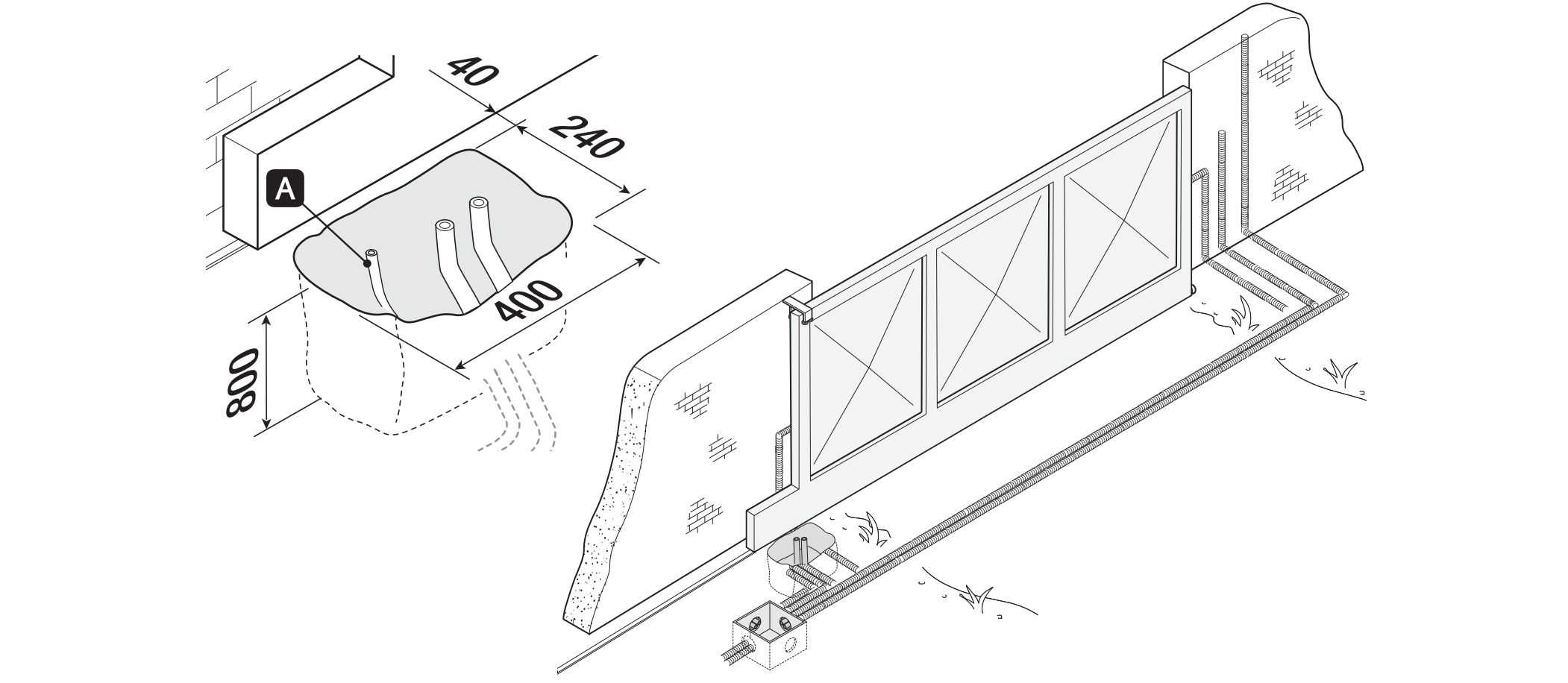

Το παράδειγμα εγκατάστασης προβλέπει εκσκαφή 400 × 240 mm και βάθος 800 mm. Προσαρμόστε τις διαστάσεις της βάσης στο έδαφος και στη συγκεκριμένη πόρτα. Ο ξυλότυπος προεξέχει 50 mm πάνω από το έδαφος· χρησιμοποιήστε οπλισμό και αγκύρια M12. Για την τροφοδοσία του μηχανισμού συνιστάται προστατευτικός σωλήνας Ø 40 mm, για τα εξαρτήματα Ø 25 mm και, εφόσον υπάρχει, για το κορδόνι απασφάλισης Ø 20 mm.

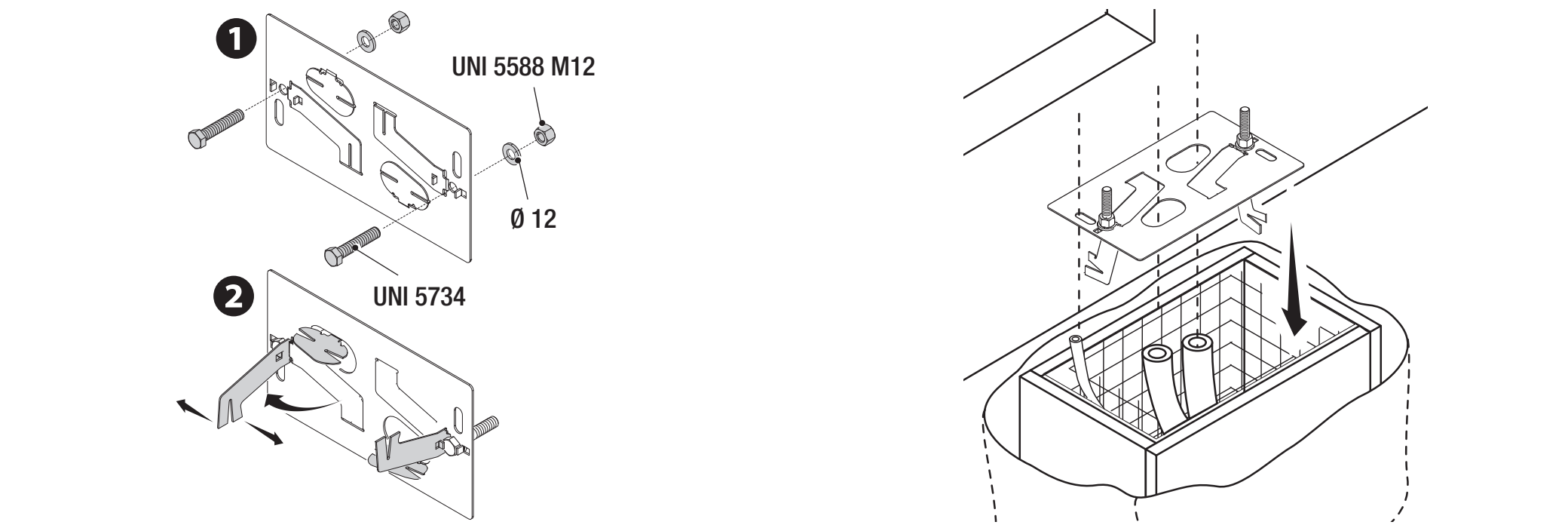

Τοποθετήστε την πλάκα αγκύρωσης οριζόντια, περάστε τα καλώδια από τις οπές της και αφήστε τα σπειρωτά τμήματα των αγκυρίων να προεξέχουν από την επιφάνεια. Αφήστε το σκυρόδεμα να ωριμάσει για τουλάχιστον 24 ώρες. Καθορίστε τη θέση της πλάκας σε σχέση με την κρεμαγιέρα σύμφωνα με το σχέδιο: η οριζόντια απόσταση 95 mm και το ύψος 106 mm αναφέρονται στις επισημασμένες επιφάνειες της τομής. Μην τα συγχέετε με τις διαστάσεις της βάσης.

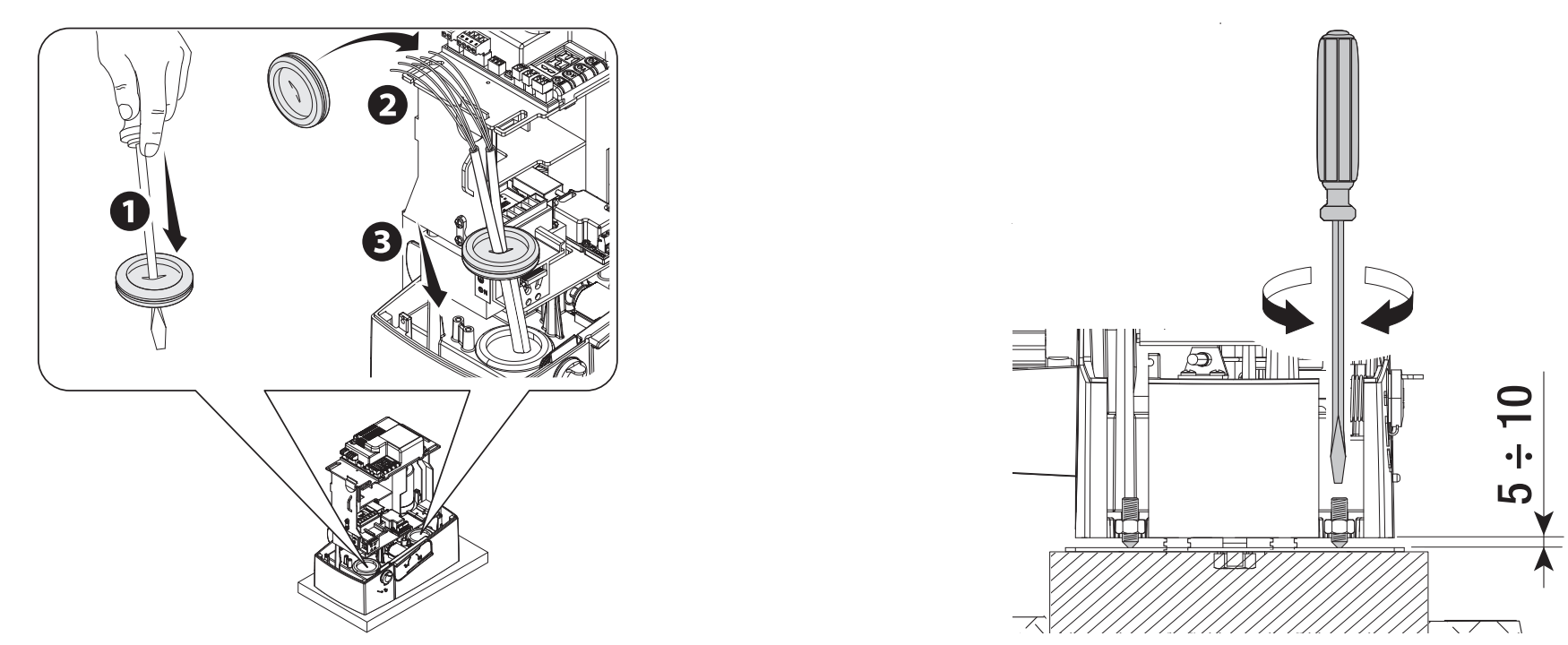

Τοποθέτηση και ρύθμιση ύψους

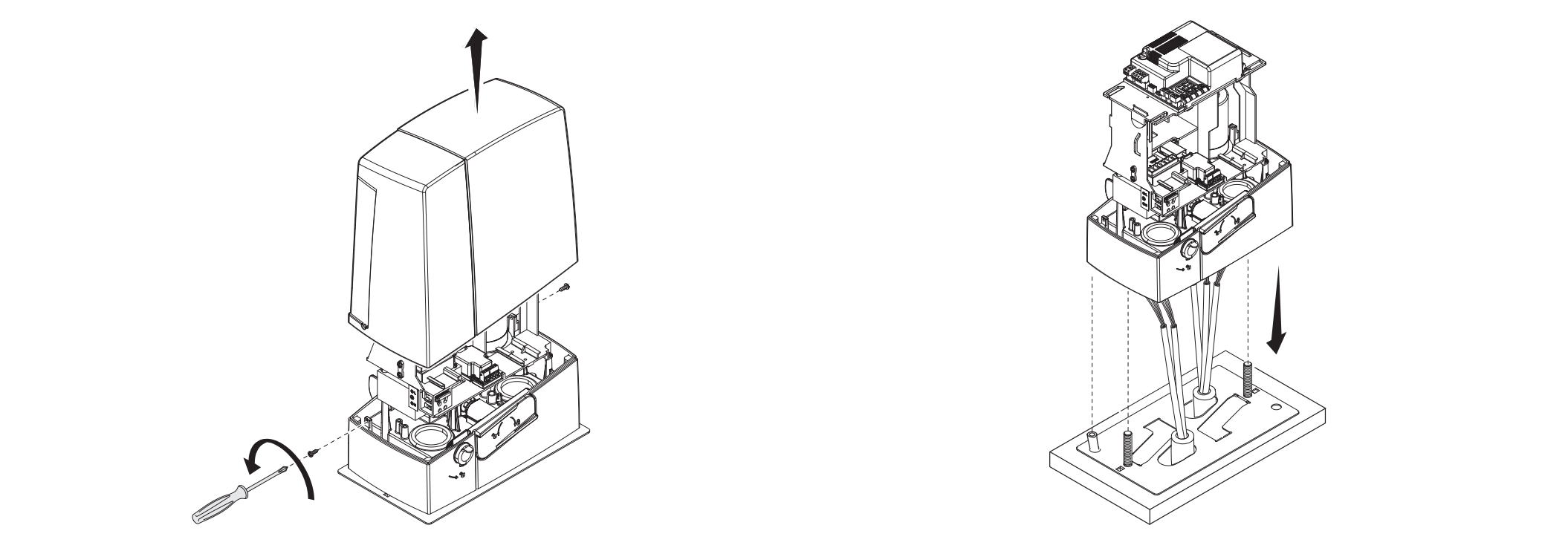

Αφαιρέστε το κάλυμμα και τοποθετήστε τον μηχανισμό πάνω στην πλάκα. Τα καλώδια πρέπει να περάσουν από το κάτω μέρος του σώματος και μέσα από τους στυπιοθλίπτες που έχουν τοποθετηθεί σωστά. Κατά τη ρύθμιση, ανασηκώστε τον μηχανισμό με τα σπειρωτά πέλματα κατά 5–10 mm, ώστε να υπάρχει περιθώριο για τη ρύθμιση της εμπλοκής.
Κρεμαγιέρα και διάκενο εμπλοκής

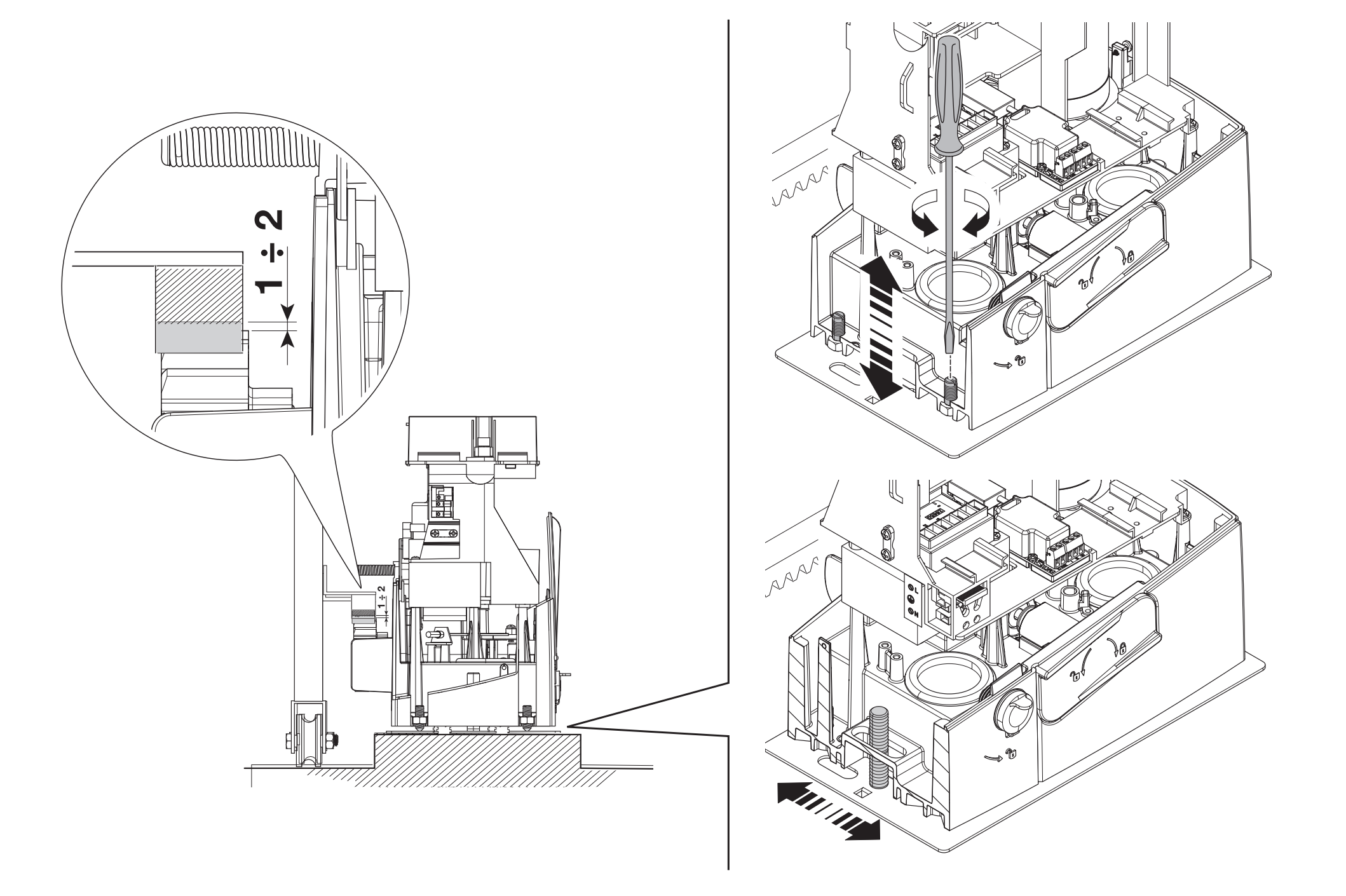

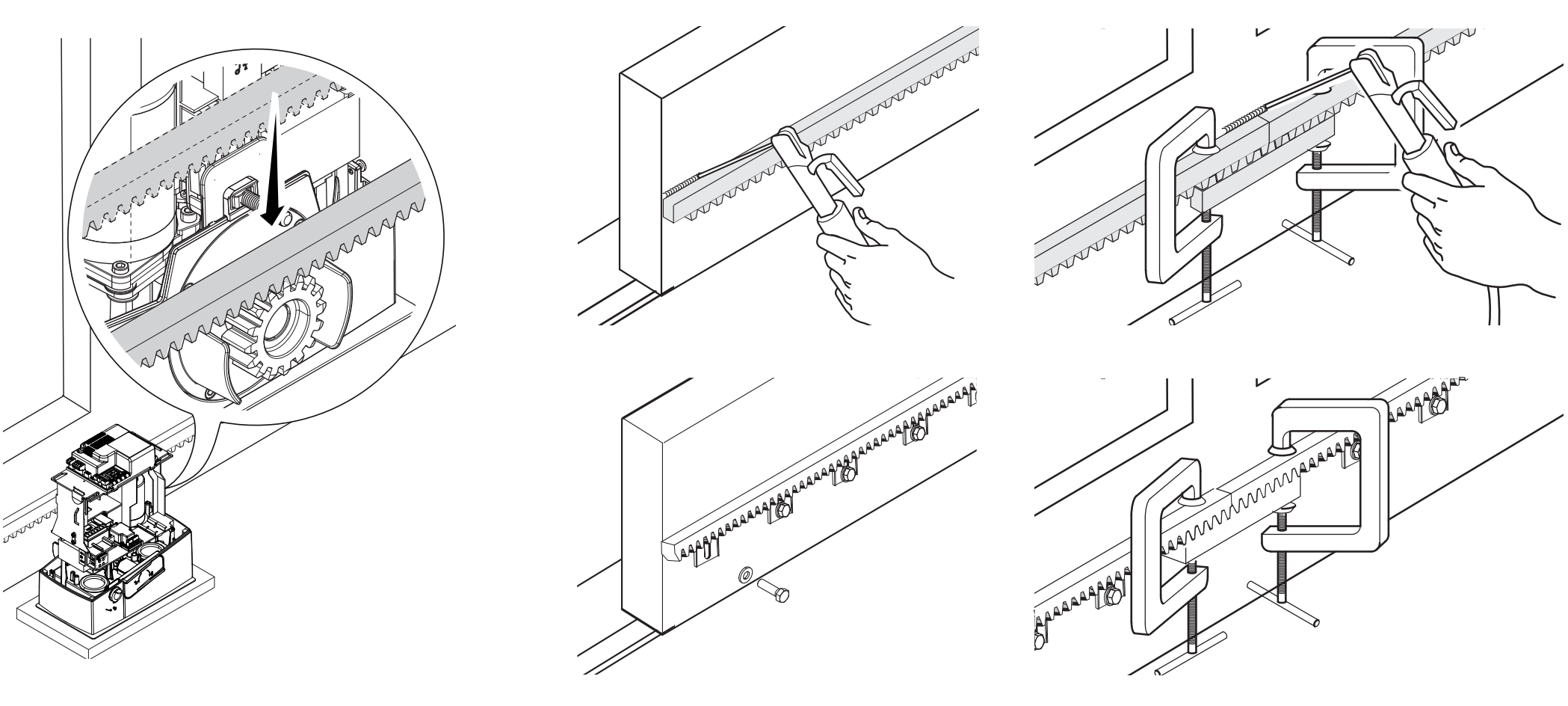

Απασφαλίστε τον μηχανισμό και στερεώστε την κρεμαγιέρα ενώ μετακινείτε χειροκίνητα το φύλλο. Κατά τη σύνδεση των τμημάτων, τοποθετήστε ένα βοηθητικό τμήμα κρεμαγιέρας κάτω από την ένωση, ώστε τα δόντια να συνεχίζονται ομαλά μεταξύ τους. Μετά την εγκατάσταση, ρυθμίστε την κατακόρυφη και την οριζόντια θέση του μοτέρ.
Αφήστε διάκενο 1–2 mm μεταξύ της κρεμαγιέρας και του πινιόν. Το βάρος της πύλης δεν πρέπει να στηρίζεται στον μηχανισμό κίνησης. Μετακινήστε χειροκίνητα την πύλη σε όλη τη διαδρομή, ελέγξτε την εμπλοκή και τις ενώσεις της κρεμαγιέρας και μόνο έπειτα σφίξτε τα παξιμάδια και τις ροδέλες στις αγκυρώσεις.

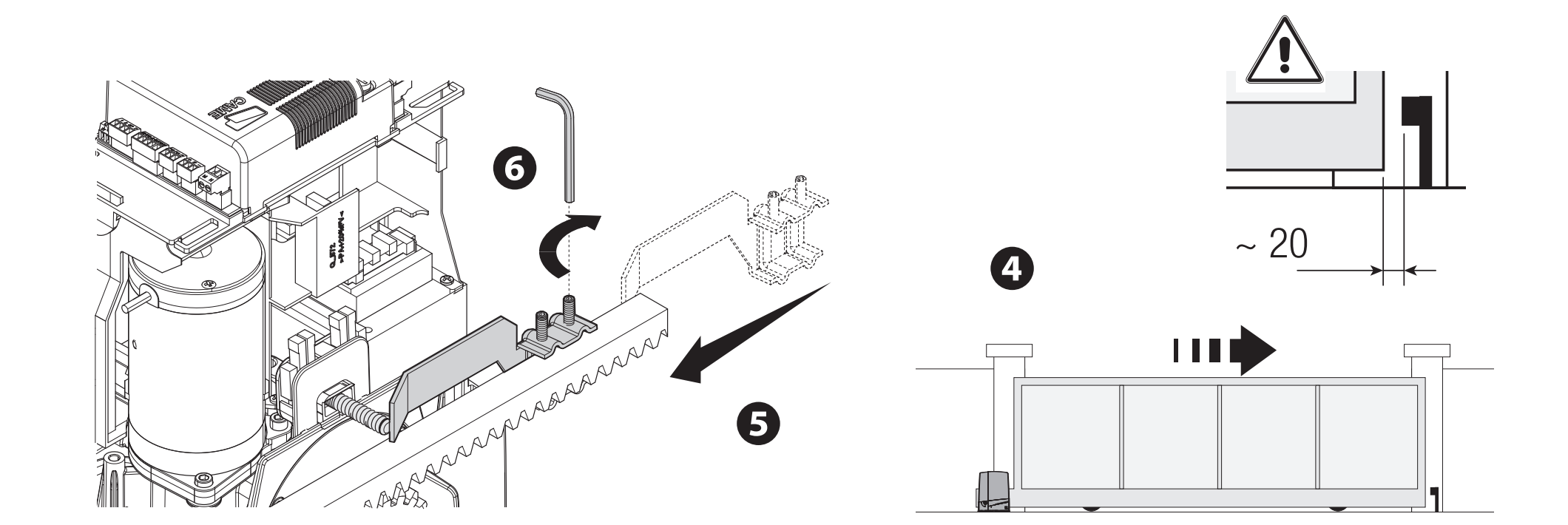

Μηχανικοί τερματικοί διακόπτες

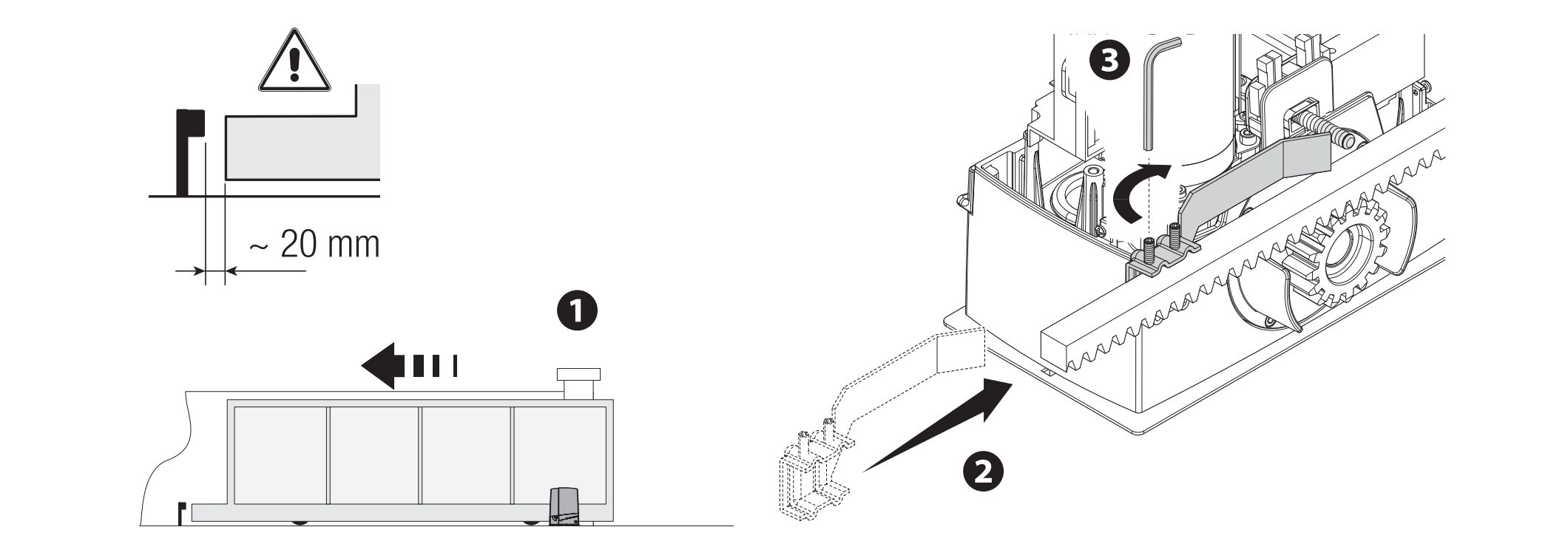

Μετακινήστε χειροκίνητα το φύλλο στην ανοιχτή θέση. Στερεώστε στην κρεμαγιέρα το στοπ ενεργοποίησης ανοίγματος, έτσι ώστε η ράμπα του να ενεργοποιεί αξιόπιστα τον ελατηριωτό μικροδιακόπτη. Ρυθμίστε με τον ίδιο τρόπο το στοπ κλεισίματος. Ασφαλίστε καλά τα στοπ· το σταθερό μηχανικό στοπ της πύλης και το στοπ ενεργοποίησης του μηχανισμού κίνησης έχουν διαφορετικές λειτουργίες.
Στη διάταξη που απεικονίζεται, αφήστε περίπου 20 mm πριν από το σταθερό στοπ. Ελέγξτε την υπέρβαση της θέσης τερματισμού στην πραγματική ταχύτητα και υπό φορτίο.
Καλωδίωση
| Σύνδεση | Καλώδιο / προϋπόθεση |
|---|---|
| Δίκτυο 230 V AC, L/N/PE | 3G × 1,5 mm² έως 20 m· 3G × 2,5 mm² για 20–30 m. |
| Στοιχεία ελέγχου | Αριθμός αγωγών ανάλογα με τον έλεγχο, διατομή 0,5 mm² για τις σύντομες διαδρομές που αναφέρονται. |
| Φωτοκύτταρα DIR10 | TX: 2 × 0,5 mm²· RX: 4 × 0,5 mm². Τηρήστε τη σύνδεση TX και την επαφή NC. |
| Κεραία | RG58, έως 10 m· συνιστάται έως 5 m. |
| RSE / CRP | UTP CAT 5· ξεχωριστή σειριακή σύνδεση, όχι τροφοδοσία κινητήρα. |
Ο αριθμός των αγωγών πρέπει να καλύπτει ολόκληρο το επιλεγμένο διάγραμμα. Για μεγαλύτερη διαδρομή, παράλληλα φορτία ή διαφορετικά παρελκόμενα, ο τεχνικός πρέπει να υπολογίσει ξανά τη διατομή βάσει του ρεύματος και της πτώσης τάσης. Προστατέψτε τα καλώδια από φθορές και από επαφή με τον κινητήρα ή τον μετασχηματιστή· περάστε την παροχή δικτύου και τα κυκλώματα χαμηλής τάσης με κατάλληλο διαχωρισμό.
Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Πριν από τη χειροκίνητη μετακίνηση, αποσυνδέστε την τροφοδοσία και ασφαλίστε το φύλλο. Η απασφάλιση μιας κατεστραμμένης ή μη εξισορροπημένης πύλης μπορεί να προκαλέσει ανεξέλεγκτη κίνηση.

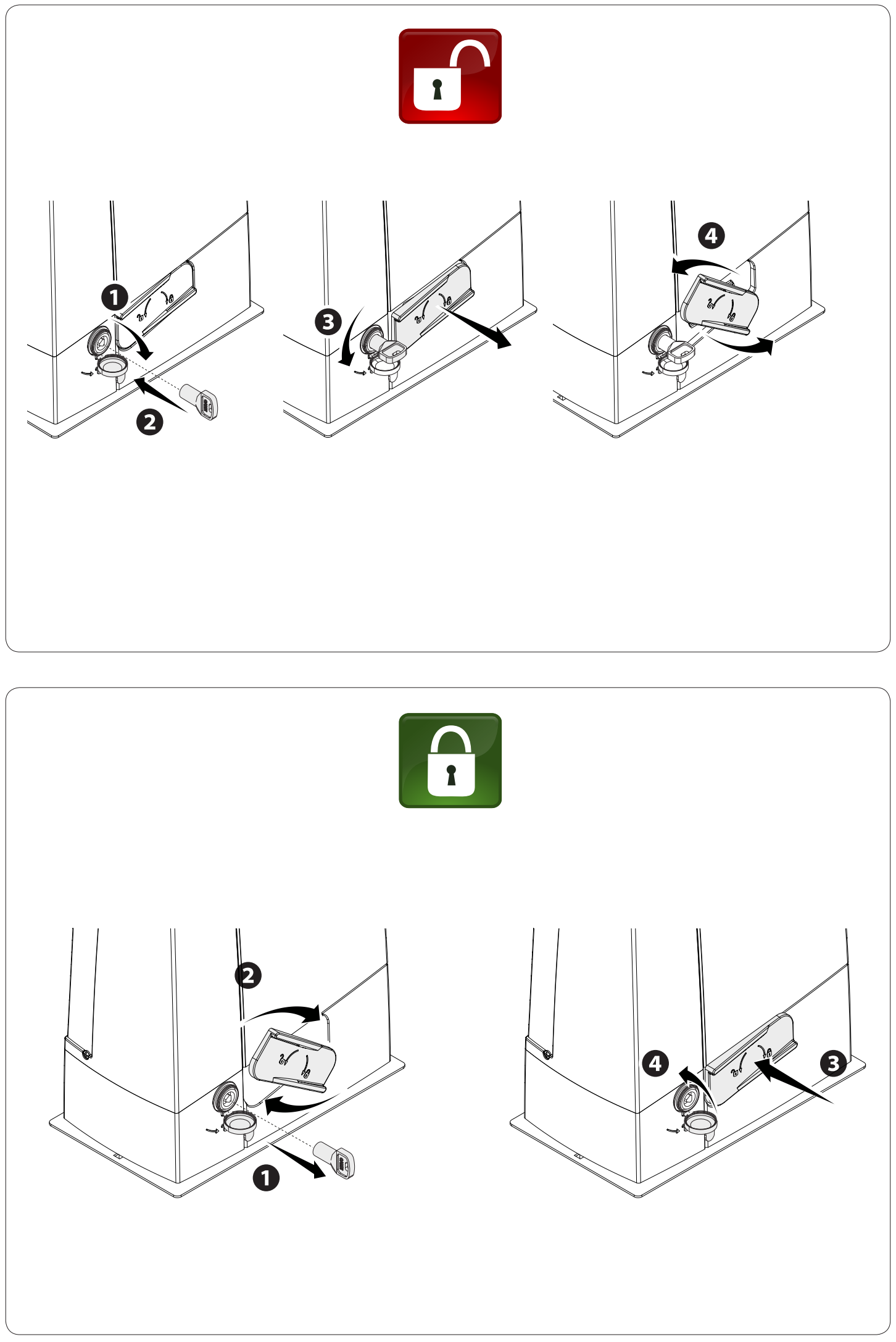

- Εισαγάγετε το κλειδί στην κλειδαριά και περιστρέψτε το προς την κατεύθυνση του βέλους στην εικόνα.
- Τραβήξτε και ανοίξτε τον μοχλό απασφάλισης όπως φαίνεται στην εικόνα.
- Μετακινήστε την πύλη χειροκίνητα και ελεγχόμενα, χωρίς άτομα στη διαδρομή της.
- Για να την ασφαλίσετε ξανά, επαναφέρετε τον μοχλό στην αρχική θέση και κλειδώστε τον μηχανισμό. Πριν δώσετε εντολή στον κινητήρα, βεβαιωθείτε ότι ο μηχανισμός κίνησης είναι ασφαλισμένος.

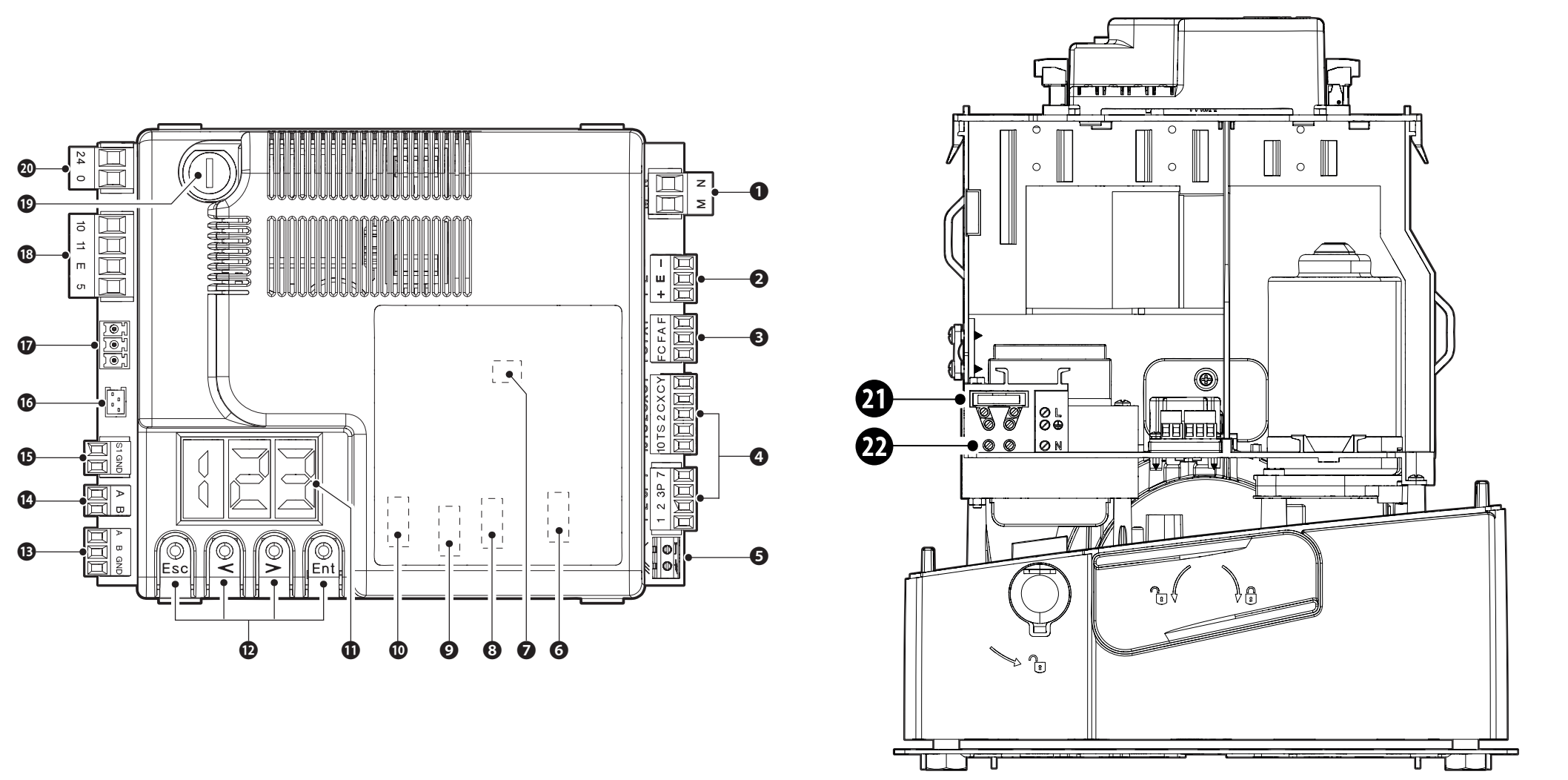

Επισκόπηση της πλακέτας ελέγχου ZN7

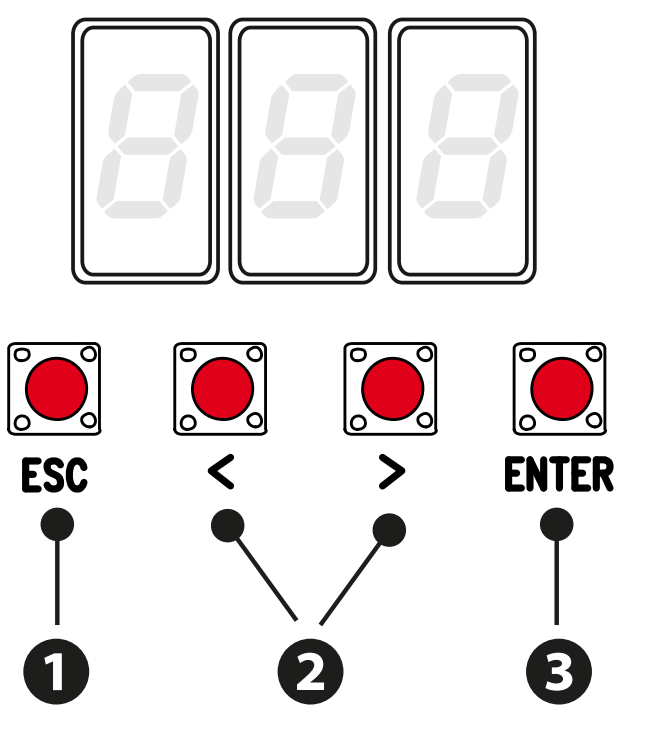

Η ZN7 διαθέτει οθόνη και πλήκτρα ESC, βέλη και ENTER. Οι ρυθμίσεις, οι χρόνοι και οι χρήστες διαχειρίζονται μέσω του μενού. Οι σύνδεσμοι AF, Memory Roll, R700/R800, RSE και RIOCN8WS έχουν ξεχωριστές χρήσεις· τοποθετείτε ή αφαιρείτε την κάρτα μόνο όταν είναι αποσυνδεδεμένα τόσο το δίκτυο όσο και οι μπαταρίες.
| Αριθμός εικόνας | Στοιχείο |
|---|---|
| 1 / 2 / 3 | Κινητήρας / κωδικοποιητής / τερματικοί διακόπτες |
| 4 / 5 / 6 | Εντολές και ασφάλεια / κεραία / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 ή R800 / RSE / RIOCN8WS |
| 11 / 12 | Οθόνη / πλήκτρα προγραμματισμού |
| 13 / 14 / 15 | A–B–GND σειριακή σύνδεση / A–B πληκτρολόγιο / S1–GND αναμεταδότης |
| 16 / 17 / 18 | Μονάδα GSM / RGP1 / παρελκόμενα και φωτισμός |
| 19 / 20 / 21 / 22 | Ασφάλεια παρελκομένων / είσοδος πλακέτας / ασφάλεια δικτύου / παροχή δικτύου |
Ακροδέκτες και τροφοδοσία ZN7
| Ακροδέκτες | Χρήση / τάση / πολικότητα |
|---|---|
| L / N / PE | Δίκτυο 230 V AC, 50/60 Hz για BXV06AGS. Το PE είναι αγωγός προστασίας· το AC δεν έχει +/−. |

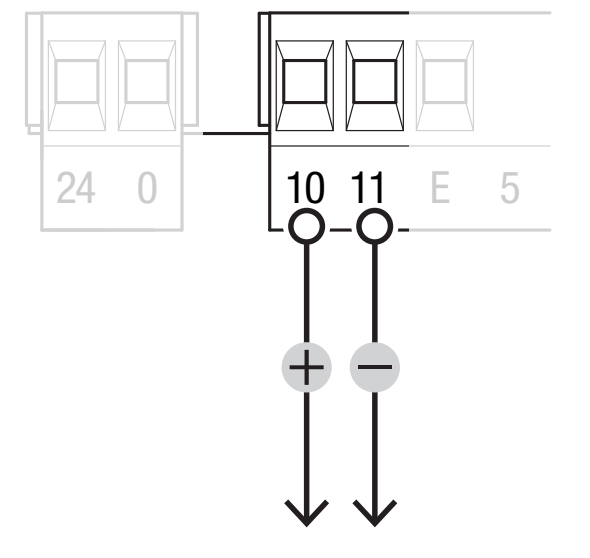

| 10 / 11 | Παρελκόμενα: συνήθως 24 V AC, σε λειτουργία με μπαταρία 24 V DC, συνολική κατανάλωση έως 40 W. Σε DC 10 = θετικό (+), 11 = αρνητικό (−)· σε AC δεν υπάρχει πολικότητα. |
| 10 / E | Φάρος ή φως κύκλου, 24 V AC/DC, μέγ. 25 W. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το E η διακοπτόμενη έξοδος. |
| 10 / 5 | Ένδειξη κατάστασης πύλης, 24 V AC/DC, μέγ. 3 W. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το 5 η διακοπτόμενη έξοδος· δεν προορίζεται για συνεχή τροφοδοσία. |
| 24 / 0 | Εσωτερική παροχή της πλακέτας από το τμήμα τροφοδοσίας· μην τη συνδέετε ως έξοδο παρελκομένων ή ως εξωτερική είσοδο μπαταρίας. |
| M / N | Κινητήρας 24 V DC· διατηρήστε τη συνδεσμολογία της σωστής διάταξης. Δεν είναι παροχή 230 V. |
| + / E / − | Κωδικοποιητής: τροφοδοσία +/− και σήμα E· δεν είναι γενική έξοδος παρελκομένων. |
| F / FA, F / FC | F κοινός, FA άνοιγμα, FC κλείσιμο· επαφές NC τερματικού διακόπτη χωρίς πολικότητα. |
| A / B / GND – RSE | Σειριακή διεπαφή με κάρτα RSE· μην τη συγχέετε με το A/B του πληκτρολογίου. |

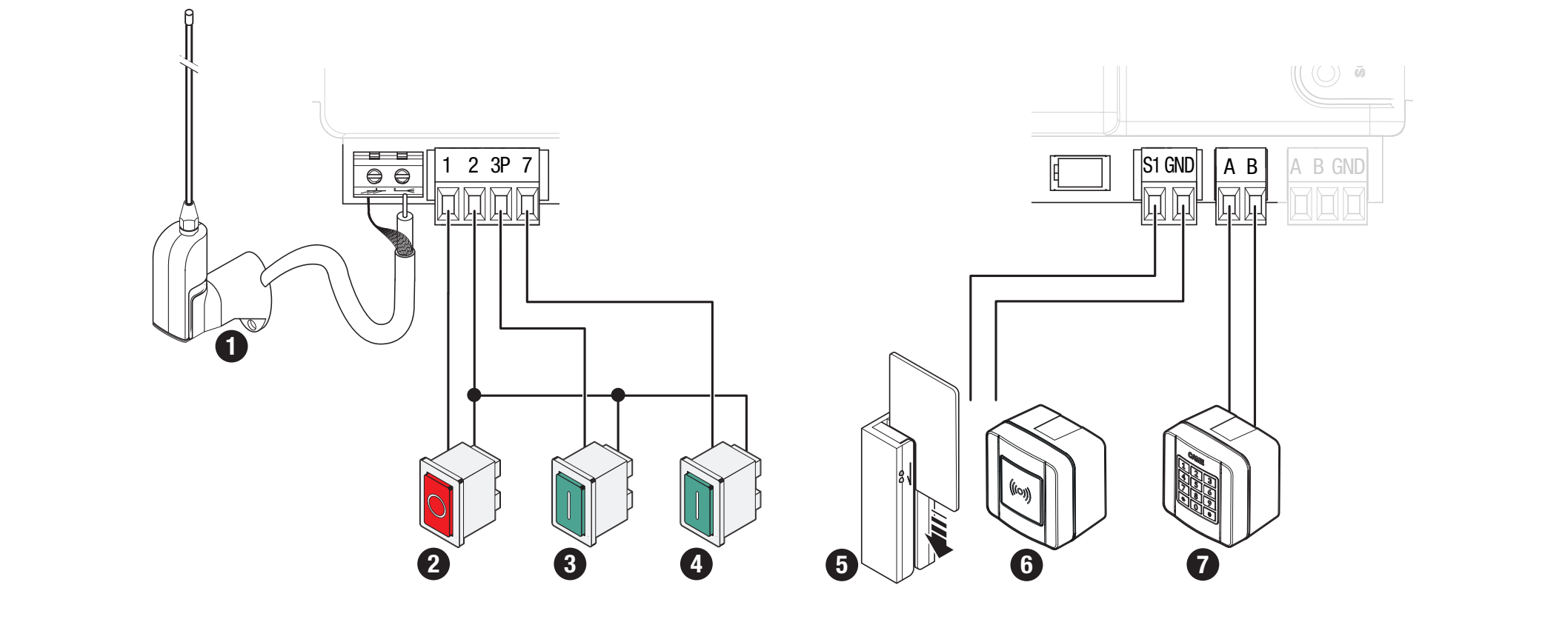

Εντολές και επαφές ασφαλείας
| Ακροδέκτες | Επαφή / λειτουργία |
|---|---|
| 1–2 | NC STOP· ενεργοποιήστε F1 = ON, εάν είναι συνδεδεμένο. Εργοστασιακή ρύθμιση F1 = OFF. Χωρίς πολικότητα. |
| 2–7 | Εντολή NO· η λειτουργία επιλέγεται από το F7. Επαφή χωρίς τάση και χωρίς πολικότητα. |
| 2–3P | NO μερικό ή πλήρες άνοιγμα, ανάλογα με το F8. Επαφή χωρίς τάση και χωρίς πολικότητα. |
| 2–CX / 2–CY | Είσοδοι ασφαλείας NC· ρυθμίστε τα F2/F3. Χωρίς πολικότητα. |
| 10 / TS | Ελεγμένος κλάδος τροφοδοσίας φωτοκυττάρων σύμφωνα με το διάγραμμα· μην ενεργοποιήσετε το F5 χωρίς σωστή καλωδίωση. |
| A–B / R800 | Πληκτρολόγιο κωδικού με κάρτα αποκωδικοποίησης R800, F14 = 1. |
| S1–GND / R700 | Πομπός αναμεταδότη ή αναγνώστης με R700, F14 = 0. |
| Κεραία / AF | RG58 και πρόσθετη κάρτα ραδιοσυχνοτήτων με τη σωστή συχνότητα/κωδικοποίηση. |

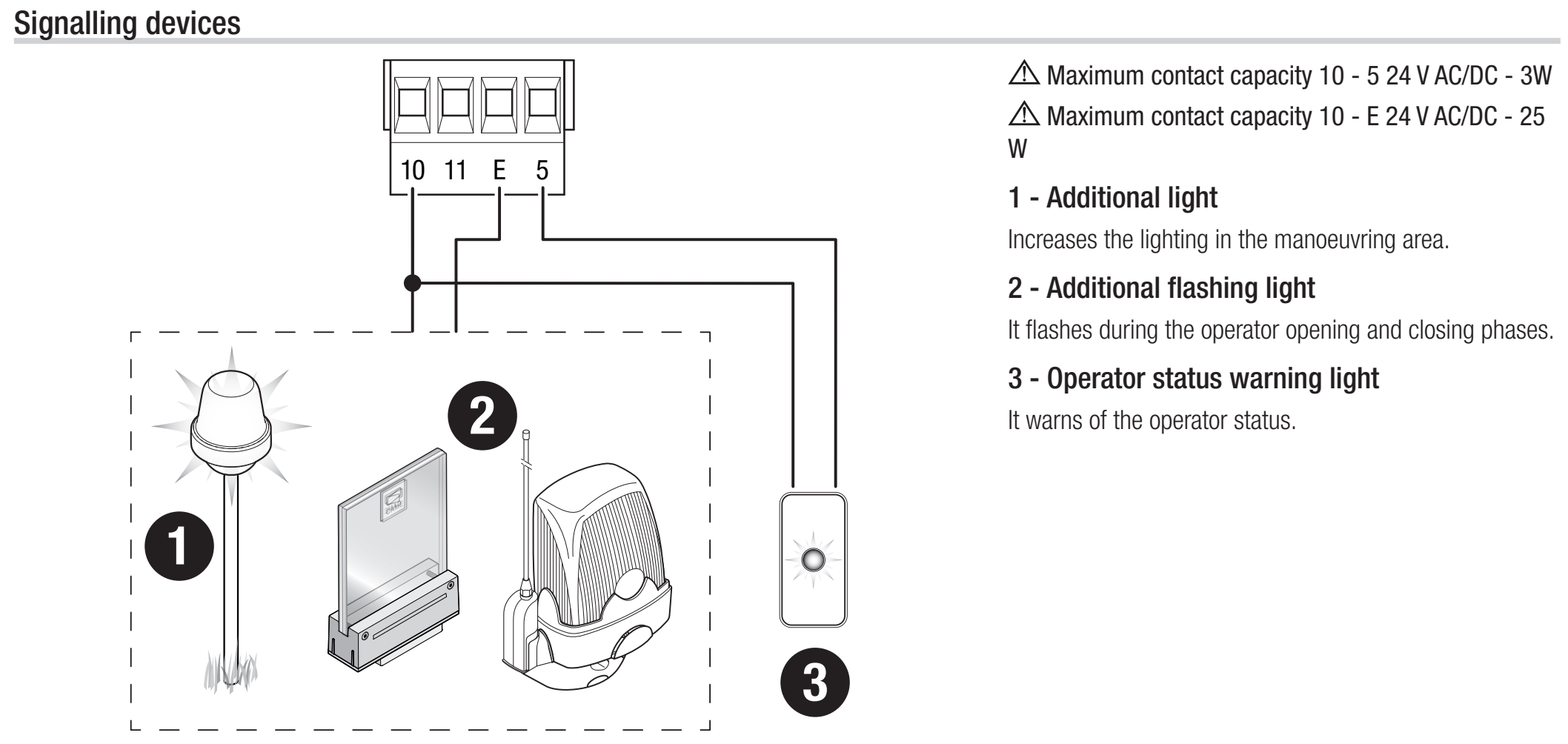

Φάρος και ένδειξη κατάστασης

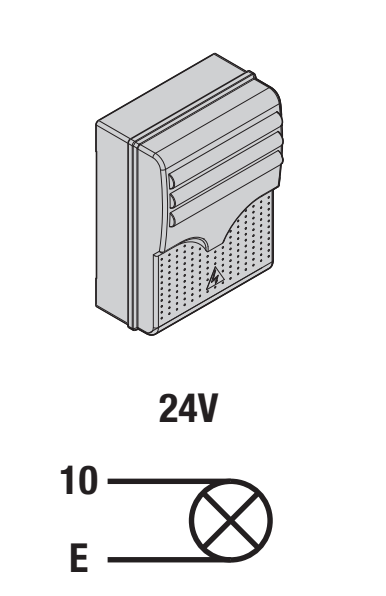

KLED24, 24 V AC/DC και 2 W, συνδέστε στο 10–E· για τον φάρο ρυθμίστε F18 = 0. Το KLED24 δεν έχει ξεχωριστά σημειωμένους ακροδέκτες +/−. Με AC δεν υπάρχει πολικότητα συνεχούς ρεύματος· με DC, το 10 είναι η θετική κοινή έξοδος της πλακέτας. Μη συνδέετε φάρο 230 V σε αυτήν την έξοδο 24 V.
Η έξοδος 10–5 προορίζεται για μικρή ένδειξη κατάστασης, έως 3 W, με ρύθμιση F10. Η λειτουργία φωτισμού κύκλου F18 = 1 απαιτεί χρόνο αυτόματου κλεισίματος· παραμένει αναμμένος από το άνοιγμα έως το πλήρες κλείσιμο, συμπεριλαμβανομένου του χρόνου αναμονής.
Φωτοκύτταρα και έλεγχος ασφαλείας
CAME DIR10 αποτελείται από πομπό TX και δέκτη RX με εμβέλεια 10 m. Ρυθμίστε τον βραχυκυκλωτήρα του δέκτη στα 24 V. Η κατανάλωση του ζεύγους είναι 60 mA στα 24 V AC. Η τροφοδοσία του RX επισημαίνεται ως 10 (+), 2 (−)· το TX έχει ακροδέκτες TX και 2· ο κατασκευαστής δεν σημειώνει ξεχωριστά +/− γι’ αυτούς στο συγκεκριμένο διάγραμμα. Με τροφοδοσία εναλλασσόμενου ρεύματος δεν ισχύει πολικότητα συνεχούς ρεύματος. Η έξοδος TX αποτελεί μέρος του συγχρονισμού· συνδέστε RX TX με TX TX σύμφωνα με το διάγραμμα και μην αντικαταστήσετε αυτήν τη σύνδεση με απευθείας τροφοδοσία από τον ακροδέκτη 10 της πλακέτας.

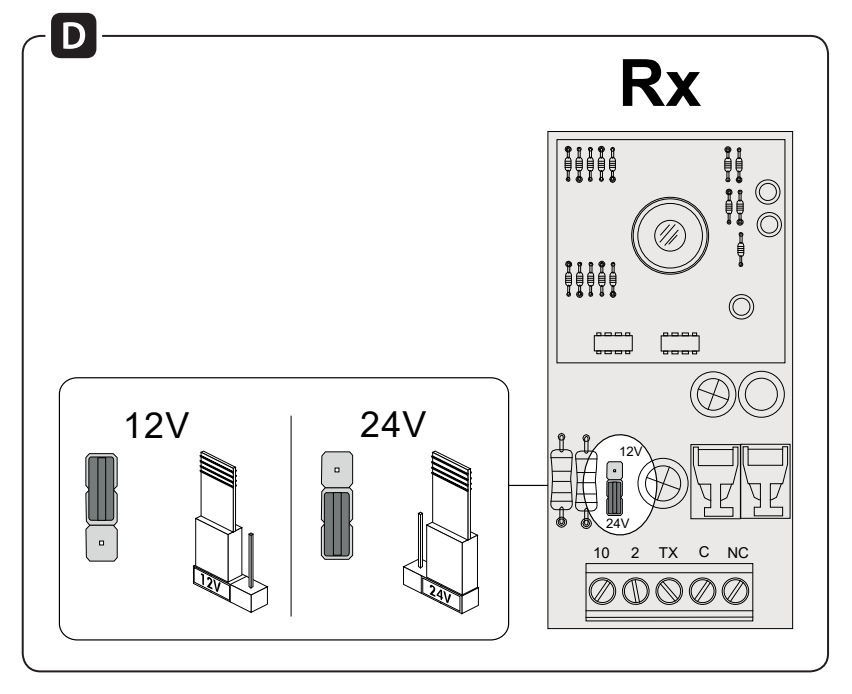

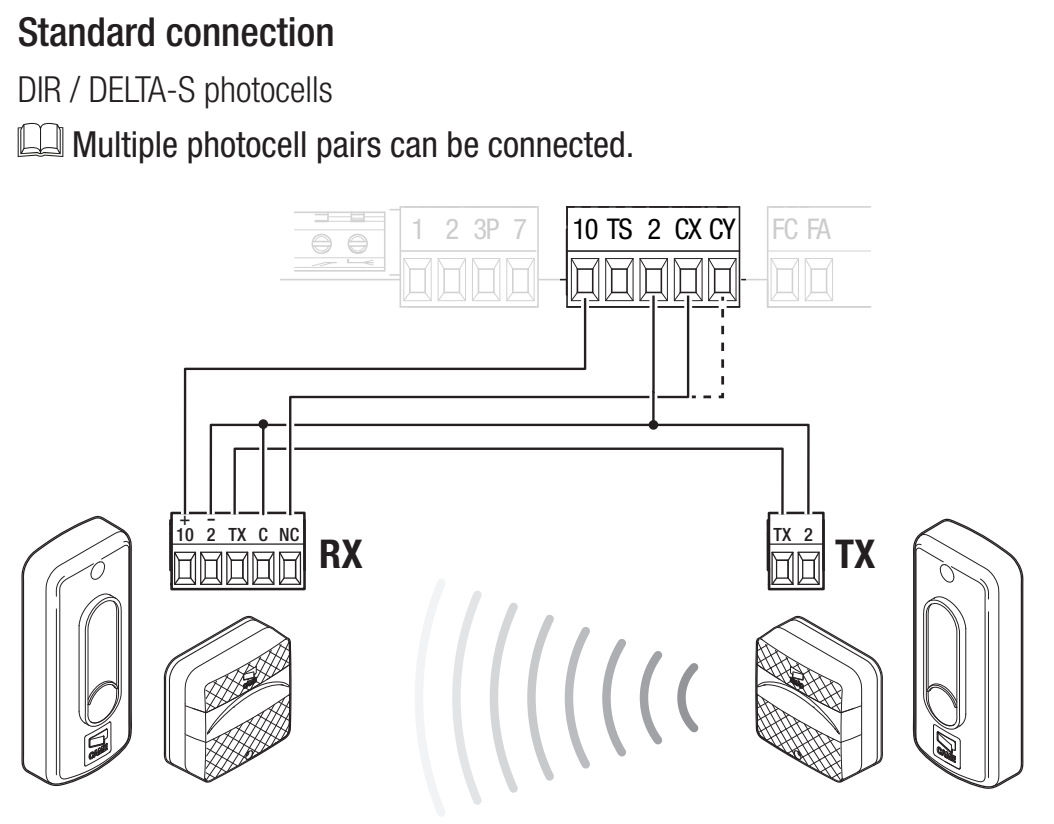

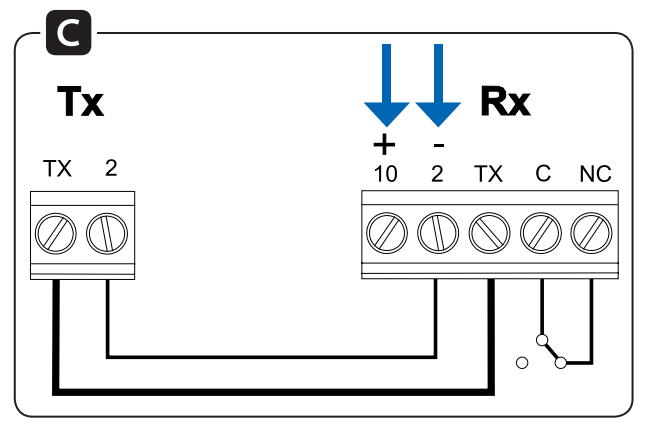

| Ακροδέκτης φωτοκυττάρου | Συνήθης καλωδίωση | Καλωδίωση με έλεγχο |
|---|---|---|
| RX 10 (+) | Πλακέτα 10 | Πλακέτα 10 |
| RX 2 (−) και RX C | Πλακέτα 2 | Πλακέτα 2 |
| RX TX ↔ TX TX | Συνδέστε το TX μεταξύ δέκτη και πομπού | Ίδια σύνδεση |
| TX 2 | Πλακέτα 2 | Πλακέτα TS |
| RX NC | Πλακέτα CX | Πλακέτα CX |
Η επαφή C–NC είναι επαφή ασφαλείας χωρίς τάση. Δεν έχει θετικό ή αρνητικό πόλο. Η καλωδίωση τροφοδοσίας και η καλωδίωση επαφής είναι δύο διαφορετικά κυκλώματα. Σε DC, το 10 είναι ο θετικός πόλος· ο αρνητικός ακροδέκτης RX 2 συνδέεται, στο συγκεκριμένο διάγραμμα, με τον κοινό ακροδέκτη 2 της πλακέτας. Μην συγχέετε τον ακροδέκτη 2 με τον ακροδέκτη τροφοδοσίας 11.
Για επαφή στο CX, ρυθμίστε F2 = C1. Για επαφή στο CY, επιλέξτε την αντίστοιχη αντίδραση μέσω F3. Το C1 ανοίγει ξανά κατά το κλείσιμο, το C2 κλείνει ξανά κατά το άνοιγμα, το C3 σταματά και έπειτα κλείνει αυτόματα και απαιτεί F19· το C4 περιμένει να απομακρυνθεί το εμπόδιο και κατόπιν συνεχίζει την κίνηση.

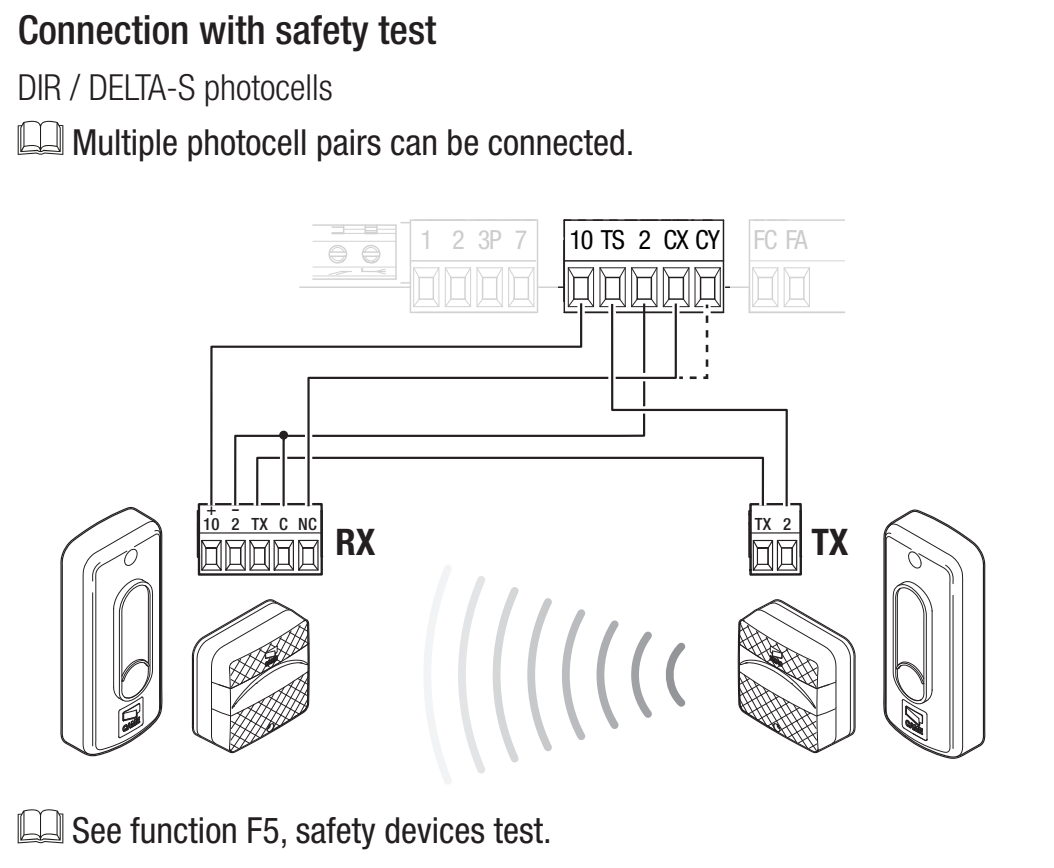

Καλωδίωση ελέγχου μέσω TS
Κατά τον έλεγχο, το TX 2 μεταφέρεται στο TS, ενώ τα RX 2 και RX C παραμένουν στον ακροδέκτη 2 της πλακέτας. Η σύνδεση TX μεταξύ πομπού και δέκτη παραμένει. Πρώτα αλλάξτε την καλωδίωση χωρίς τροφοδοσία και έπειτα ενεργοποιήστε τον έλεγχο.
Ρυθμίστε F5 = 1 για CX, 2 για CY ή 4 για CX και CY. Σε περίπτωση αποτυχίας του ελέγχου, εμφανίζεται η ένδειξη E4 και ο μηχανισμός κίνησης δεν εκτελεί την εντολή. Η λειτουργία χρησιμοποιείται μαζί με ενεργές εισόδους ασφαλείας.
Μετά την καλωδίωση, ελέγξτε τη διακοπή της δέσμης κατά την αντίστοιχη κίνηση και την εκ νέου αποδέσμευσή της. Μη γεφυρώνετε την είσοδο ασφαλείας ως μόνιμη λύση σε περίπτωση βλάβης.
Μπάρες ασφαλείας
Συνδέστε την μπάρα ασφαλείας με επαφή NC μεταξύ 2 και CX ή CY και επιλέξτε C7 – εκ νέου άνοιγμα κατά το κλείσιμο, ή C8 – εκ νέου κλείσιμο κατά το άνοιγμα. Η επαφή χωρίς τάση δεν έχει πολικότητα. Μη συνδέετε μπάρα ασφαλείας με αντίσταση ως απλή επαφή NC· απαιτείται κατάλληλη διεπαφή για το συγκεκριμένο σύστημα ελέγχου.
Πρώτη εκκίνηση του ZN7
- Ελέγξτε την ελεύθερη κίνηση, την οδοντωτή ράγα, τα σταθερά και τα διακοπτικά τερματικά στοπ, την ασφάλιση του μηχανισμού κίνησης, την καλωδίωση και την προστασία των επικίνδυνων σημείων.
- Ενεργοποιήστε την τροφοδοσία και ελέγξτε την οθόνη. Ρυθμίστε A1 = 2 για κινητήρα έως 600 kg, F54 ανάλογα με τη φορά και F1 ανάλογα με το συνδεδεμένο STOP.
- Ρυθμίστε τα F2/F3 για τις συνδεδεμένες διατάξεις προστασίας και, εφόσον απαιτείται, τον έλεγχο F5. Αφήστε απενεργοποιημένες τις εισόδους που δεν χρησιμοποιούνται. Για τη διαδικασία εκμάθησης, το F11 πρέπει να είναι ON.
- Εκτελέστε A3 – εκμάθηση διαδρομής.
- Ρυθμίστε τις παραμέτρους λειτουργίας και τους χρήστες και δοκιμάστε έναν πλήρη κύκλο, το μερικό άνοιγμα, κάθε διάταξη ασφαλείας, τον φάρο και τη συμπεριφορά μετά από διακοπή ρεύματος.
Ο πρώτος κανονικός ελιγμός μετά την ενεργοποίηση της τροφοδοσίας είναι το άνοιγμα· περιμένετε να ολοκληρωθεί. Η βαθμονόμηση A3 έχει τη δική της ακολουθία. Σε περίπτωση ασυνήθιστου θορύβου, κραδασμών ή λανθασμένης φοράς, σταματήστε αμέσως με ESC/STOP και εξαλείψτε την αιτία.
A3 – αυτόματη εκμάθηση διαδρομής
Προϋποθέσεις: σωστή ρύθμιση A1 και F54, ρυθμισμένο STOP, ενεργός κωδικοποιητής, σωστοί τερματικοί διακόπτες και σταθερά στοπ. Μετακινήστε χειροκίνητα το φύλλο περίπου στη μέση και ασφαλίστε ξανά τον μηχανισμό κίνησης. Ο χώρος πρέπει να παραμείνει ελεύθερος.
Κατά τη βαθμονόμηση, οι διατάξεις ασφαλείας είναι απενεργοποιημένες, εκτός από τη διακοπή με το κουμπί ESC. Ο τεχνικός πρέπει να επιβλέπει ολόκληρη την κίνηση και να εμποδίζει την είσοδο ατόμων στη διαδρομή.
- Πατήστε ENTER, επιλέξτε A3 με τα βέλη και επιβεβαιώστε με ENTER.
- Επιλέξτε ON και επιβεβαιώστε με ENTER.

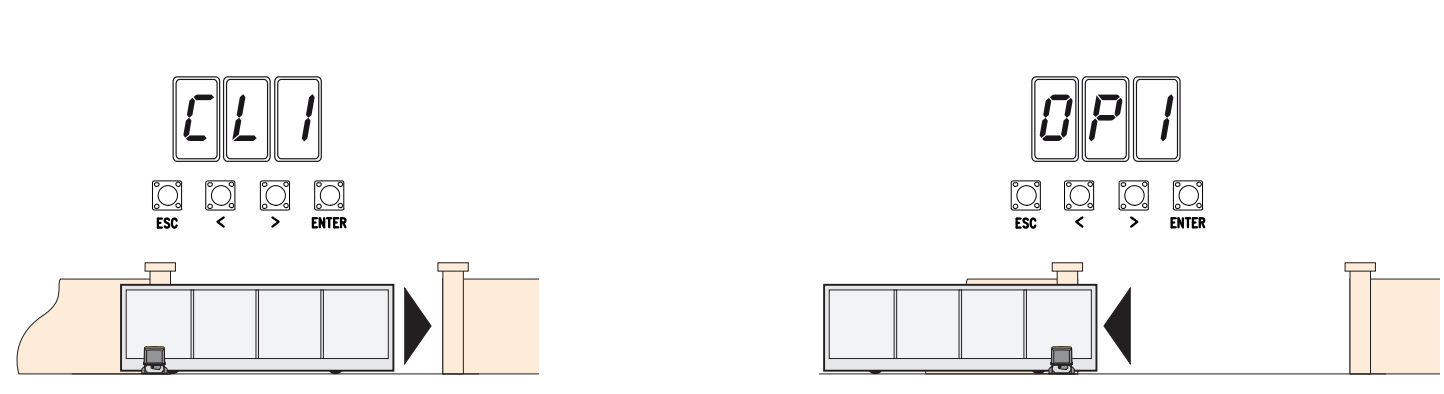

- Ο μηχανισμός κίνησης πρώτα κλείνει έως την τελική θέση· στην οθόνη εμφανίζεται CL1.
- Έπειτα ανοίγει έως την τελική θέση· στην οθόνη εμφανίζεται OP1.
- Μετά την ολοκλήρωση, ελέγξτε όλη την κίνηση και τις διατάξεις ασφαλείας. Σε περίπτωση E1/E2, πρώτα εξαλείψτε την αιτία σύμφωνα με τη διαγνωστική ενότητα· μην επαναλαμβάνετε την εκμάθηση μέσω μηχανικής βλάβης.
Προγραμματισμός μέσω οθόνης
Προγραμματίστε με τον μηχανισμό κίνησης σταματημένο. ENTER ανοίγει το μενού και επιβεβαιώνει την επιλογή· βέλη </> επιλέγουν στοιχείο ή αλλάζουν τιμή. Μετά την αλλαγή, πατήστε ENTER για επιβεβαίωση. ESC ακυρώνει την αλλαγή που δεν έχει επιβεβαιωθεί, επιστρέφει πίσω ή κλείνει το μενού. Κατά την κανονική λειτουργία, το ESC σταματά τον μηχανισμό κίνησης· τα βέλη επιτρέπουν δοκιμαστική κίνηση.
Οι εργοστασιακές τιμές του συγκεκριμένου μενού αναγράφονται ρητά με έντονη γραφή. Οι λειτουργίες των αξεσουάρ εμφανίζονται μόνο όταν είναι εγκατεστημένη η απαιτούμενη κάρτα ή είναι ενεργή η σχετική λειτουργία. Πριν από οποιαδήποτε αλλαγή, σημειώστε τις τρέχουσες ρυθμίσεις. Μικρότερη τιμή ευαισθησίας F34/F35 σημαίνει υψηλότερη ευαισθησία· μετά από αλλαγή ταχύτητας, ροπής ή ευαισθησίας, πρέπει να ελέγχονται οι δυνάμεις και τα συστήματα προστασίας.
Λειτουργίες F
Χρήστες και σύστημα U / A / H
Σύζευξη και διαγραφή τηλεχειριστηρίων
Η μνήμη ZN7 έχει χωρητικότητα 250 χρηστών. Ο δέκτης πρέπει να είναι τοποθετημένος στην υποδοχή AF και να αντιστοιχεί στη συχνότητα και την κωδικοποίηση του πομπού. Παράδειγμα σταθερού κωδικού στα 433,92 MHz είναι το TOP-432EE με AF43S. Το U4 μπορεί να περιορίσει το εύρος των λαμβανόμενων κωδικοποιήσεων· η ίδια συχνότητα από μόνη της δεν αρκεί.
- Στο U1 επιλέξτε λειτουργία: 1 βήμα προς βήμα, 2 διαδοχικά, 3 μόνο άνοιγμα ή 4 μερικό άνοιγμα.
- Επιβεβαιώστε με ENTER και στείλτε τον κωδικό πατώντας το επιλεγμένο κουμπί του τηλεχειριστηρίου.
- Επαναλάβετε τη διαδικασία για τον επόμενο χρήστη. Καταγράψτε τους αριθμούς αποθήκευσης και τις αντίστοιχες εντολές και, στη συνέχεια, δοκιμάστε την πραγματική λειτουργία.
Για να διαγράψετε έναν χρήστη, χρησιμοποιήστε το U2: επιλέξτε ON, επιλέξτε αριθμό με τα βέλη ή ενεργοποιήστε τον αντίστοιχο αποθηκευμένο πομπό και επιβεβαιώστε με ENTER. Η ένδειξη CLr επιβεβαιώνει τη διαγραφή. Το U3 = 1 διαγράφει όλους τους χρήστες.
Το U4 = 2 (Rolling Code) ή 3 (TWIN) διαγράφει πομπούς που έχουν ήδη αποθηκευτεί με διαφορετική κωδικοποίηση. Πριν από την αλλαγή, επαληθεύστε το σύστημα, την έκδοση H1 και το μητρώο τηλεχειριστηρίων· μην χρησιμοποιείτε αυτή την αλλαγή ως δοκιμαστική λύση σε βλάβη του δέκτη.
Αντίγραφο ασφαλείας μέσω Memory Roll
- Αποσυνδέστε την παροχή ρεύματος και τυχόν μπαταρίες και τοποθετήστε το Memory Roll στην υποδοχή του.
- Ενεργοποιήστε την τροφοδοσία· για αποθήκευση δεδομένων χρησιμοποιήστε F50 = 1 και για φόρτωση F51 = 1. Η φόρτωση αντικαθιστά τα δεδομένα της πλακέτας με τα αποθηκευμένα δεδομένα.
- Όταν ολοκληρωθεί η διαδικασία, αποσυνδέστε ξανά την τροφοδοσία και αφαιρέστε την κάρτα μνήμης.
- Μετά τη φόρτωση, επαληθεύστε το μοντέλο, την κατεύθυνση, τα συστήματα προστασίας και όλες τις εντολές. Αυτή η ZN7 διαθέτει υποδοχή Memory Roll· μη χρησιμοποιείτε ανύπαρκτη θύρα USB.
Σύζευξη δύο κινητήρων

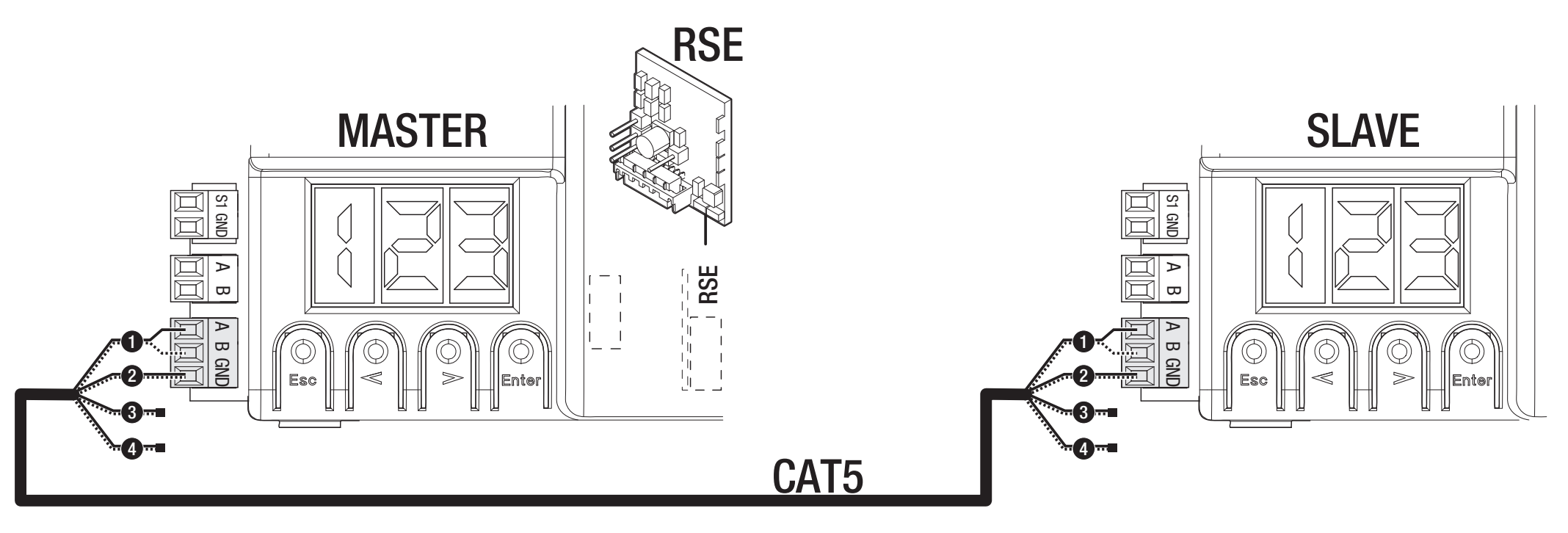

Χρησιμοποιείται κάρτα RSE σε κάθε πλακέτα και σύνδεση CAT 5 μέσω A–B–GND, σύμφωνα με το διάγραμμα. Συνδέστε τα χειριστήρια και τα συστήματα ασφαλείας στην πλακέτα MASTER. Σε αυτήν ορίστε F49 = 1, κατεύθυνση F54 και μεταφορά παραμέτρων F52. Αποθηκεύστε τους χρήστες στην MASTER· το μερικό άνοιγμα και η εντολή βήμα προς βήμα λειτουργούν όπως απεικονίζεται στο κοινό σύστημα.
Ασύρματη ασφάλεια RIO
Το RIOCN8WS χρησιμοποιεί ξεχωριστή υποδοχή RIO. Τα F65/F66 ρυθμίζουν δύο ασύρματες ακμές ασφαλείας και τα F67/F68 δύο κανάλια φωτοκυττάρων. Επαληθεύστε στην οθόνη την πραγματική ένδειξη του στοιχείου και του καναλιού. Η ασύρματη δοκιμή ασφαλείας παραμένει ενεργή· αντιμετωπίστε την απώλεια σύνδεσης E17 ή την έλλειψη διαμόρφωσης E18 πριν επαναφέρετε τη λειτουργία.
A4 – επαναφορά παραμέτρων
Πριν από την επαναφορά, καταγράψτε την έκδοση H1, τις ρυθμίσεις και τους χρήστες· αν έχετε Memory Roll, αποθηκεύστε τα δεδομένα. Στο A4 επιλέξτε ON και επιβεβαιώστε με ENTER. Για την έκδοση που περιγράφεται εδώ, επανέρχονται οι εργοστασιακές ρυθμίσεις και διαγράφεται η εκμάθηση της διαδρομής.
Μετά την επαναφορά, ρυθμίστε ξανά τα A1, F54, F1, τις εισόδους ασφαλείας και την εκμάθηση A3. Επαληθεύστε τα συστήματα προστασίας πριν από την κανονική λειτουργία. Η διαγραφή χρηστών είναι ξεχωριστή λειτουργία, U3. Σε πλακέτα με διαφορετικό μενού, το A4 μπορεί να επαναφέρει διαφορετικό εύρος ρυθμίσεων· ακολουθήστε τις οδηγίες για τη συγκεκριμένη έκδοσή της.
Διαγνωστικά μέσω οθόνης
| Κωδικός | Σημασία / έλεγχος |
|---|---|
| E1 | Σφάλμα βαθμονόμησης. Ελέγξτε A3, τον μηχανισμό, την κατεύθυνση και τους τερματικούς διακόπτες. |
| E2 | Σφάλμα ρύθμισης. Επαληθεύστε το μοντέλο A1, την κατεύθυνση F54 και την ολοκλήρωση της εκμάθησης. |
| E3 | Σφάλμα κωδικοποιητή. Με απενεργοποιημένη τροφοδοσία, ελέγξτε τον σύνδεσμο +/E/− και τα καλώδια· μετά την επισκευή, εκτελέστε εκμάθηση. |
| E4 | Σφάλμα δοκιμής ασφαλείας. Επαληθεύστε το TX στο TS, την τροφοδοσία, την επαφή NC και το F5. |
| E7 | Υπέρβαση χρόνου λειτουργίας. Επαληθεύστε την αντίσταση, τα τερματικά στοπ και την ολοκλήρωση της κίνησης. |
| E9 | Εμπόδιο κατά το κλείσιμο. Αφαιρέστε το πραγματικό εμπόδιο· ελέγξτε την κρεμαγιέρα και την ευαισθησία. |
| E10 | Εμπόδιο κατά το άνοιγμα. Ελέγξτε τη διαδρομή και τη σωστή ρύθμιση των δυνάμεων. |
| E11 | Υπερβολικά πολλά διαδοχικά εμπόδια. Επισκευάστε τον μηχανισμό ή αντιμετωπίστε την αιτία ενεργοποίησης της προστασίας. |
| E13 | Και οι δύο επαφές τερματισμού είναι ανοικτές. Ελέγξτε τα FA/FC/F και τα τερματικά στοπ μεταγωγής. |
| E14 | Σφάλμα σειριακής επικοινωνίας. Ελέγξτε το RSE, το CAT 5 και τη διαμόρφωση. |
| E15 | Μη συμβατός πομπός. Ελέγξτε το AF, τη συχνότητα και το U4. |
| E17 | Βλάβη επικοινωνίας του ασύρματου συστήματος. Ελέγξτε το RIO, τις συσκευές και τις παρεμβολές. |
| E18 | Το ασύρματο σύστημα δεν έχει διαμορφωθεί. Επαληθεύστε το RIO και τα αντίστοιχα F65–F68. |
Αν η πόρτα δεν κινείται, ελέγξτε την τροφοδοσία, την απασφάλιση του κινητήρα, το STOP και τις ενεργές εισόδους ασφαλείας, καθώς και αν κάποιο κουμπί έχει κολλήσει ή αν έχει εξαντληθεί η μπαταρία του πομπού. Αν ανοίγει αλλά δεν κλείνει, ελέγξτε τα φωτοκύτταρα και την επαφή NC τους. Μην παρακάμπτετε βλάβη στα συστήματα προστασίας με μόνιμη γεφύρωση.
Ασφάλειες ZN7 για 230 V
| Κύκλωμα | Ταχεία ασφάλεια |
|---|---|
| Δίκτυο LINE | 1,6 A-F |
| Παρελκόμενα | 2 A-F |
Ελέγχετε τις ασφάλειες αφού αποσυνδέσετε την παροχή ρεύματος και τις μπαταρίες. Αντικαταστήστε τις μόνο με ασφάλειες ίδιου τύπου και ονομαστικής τιμής· πρώτα εντοπίστε και αποκαταστήστε την αιτία του βραχυκυκλώματος ή της υπερφόρτωσης.
Συντήρηση και σέρβις
Ελέγχετε τακτικά ότι η διαδρομή και η κρεμαγιέρα είναι καθαρές, ότι η χειροκίνητη κίνηση γίνεται ομαλά, καθώς και τη στερέωση του κινητήρα, τα τερματικά στοπ, τα καλώδια, την απασφάλιση και όλα τα συστήματα προστασίας. Πριν από τον καθαρισμό ή οποιαδήποτε εργασία, αποσυνδέστε την παροχή ρεύματος και την εφεδρική τροφοδοσία με μπαταρία. Σε περίπτωση ζημιάς, ασυνήθιστου θορύβου ή κραδασμών, διακόψτε τη λειτουργία και αποκαταστήστε την αιτία.
Ρυθμίζετε τη ροπή A6 και την ευαισθησία F34/F35 ανάλογα με τον πραγματικό μηχανισμό· μην αυξάνετε τη ροπή για να καλύψετε αντίσταση ή βλάβη. Μετά από ρύθμιση ή σέρβις, επαληθεύστε ολόκληρη την κίνηση, τις δυνάμεις και τα συστήματα προστασίας. Στο αρχείο συντήρησης καταγράψτε την έκδοση H1, τον αριθμό χειρισμών A5 και τις επισκευές. Παραδώστε στον χρήστη τα εγχειρίδια ολόκληρου του συστήματος και δείξτε του τη χειροκίνητη απασφάλιση. Παραδώστε τα ηλεκτρονικά εξαρτήματα και τις μπαταρίες σε ειδικό σημείο συλλογής όταν αποσυρθούν.
Τεχνικά χαρακτηριστικά CAME BXV06AGS
| Παράμετρος | Τιμή |
|---|---|
| Μέγιστο βάρος θυρόφυλλου | 600 kg |
| Μέγιστο μήκος θυρόφυλλου | 18 m |
| Τροφοδοσία κίνησης – δίκτυο | 230 V AC, 50/60 Hz |
| Τροφοδοσία κινητήρα | 24 V DC |
| Ισχύς | 270 W |
| Δύναμη ώθησης | 600 N |
| Μέγιστη ταχύτητα ολίσθησης | 12 m/min |
| Μέγιστο ρεύμα – τιμή από τον τεχνικό πίνακα του κατασκευαστή | 11 A |
| Προστασία – βαθμός στεγανότητας | IP44 |
| Θερμοκρασία λειτουργίας | −20 έως +55 °C |
| Λειτουργία | Εντατική λειτουργία· δεν πρόκειται για σταθερό αριθμό κύκλων ανά ώρα. |
| Χρόνος λειτουργίας | 180 s |
| Κατανάλωση σε αναμονή | 5,5 W |
| Κλάση προστασίας | I |
| Γρανάζι / τερματικοί διακόπτες | Μονάδα 4 / μηχανικοί |
| Χρώμα καλύμματος | Γκρι RAL 7024 |
| Χειριστήριο σε αυτό το εγχειρίδιο | ZN7, οθόνη και ESC/βέλη/ENTER |
| Ρύθμιση A1 | 2 – 600 kg |

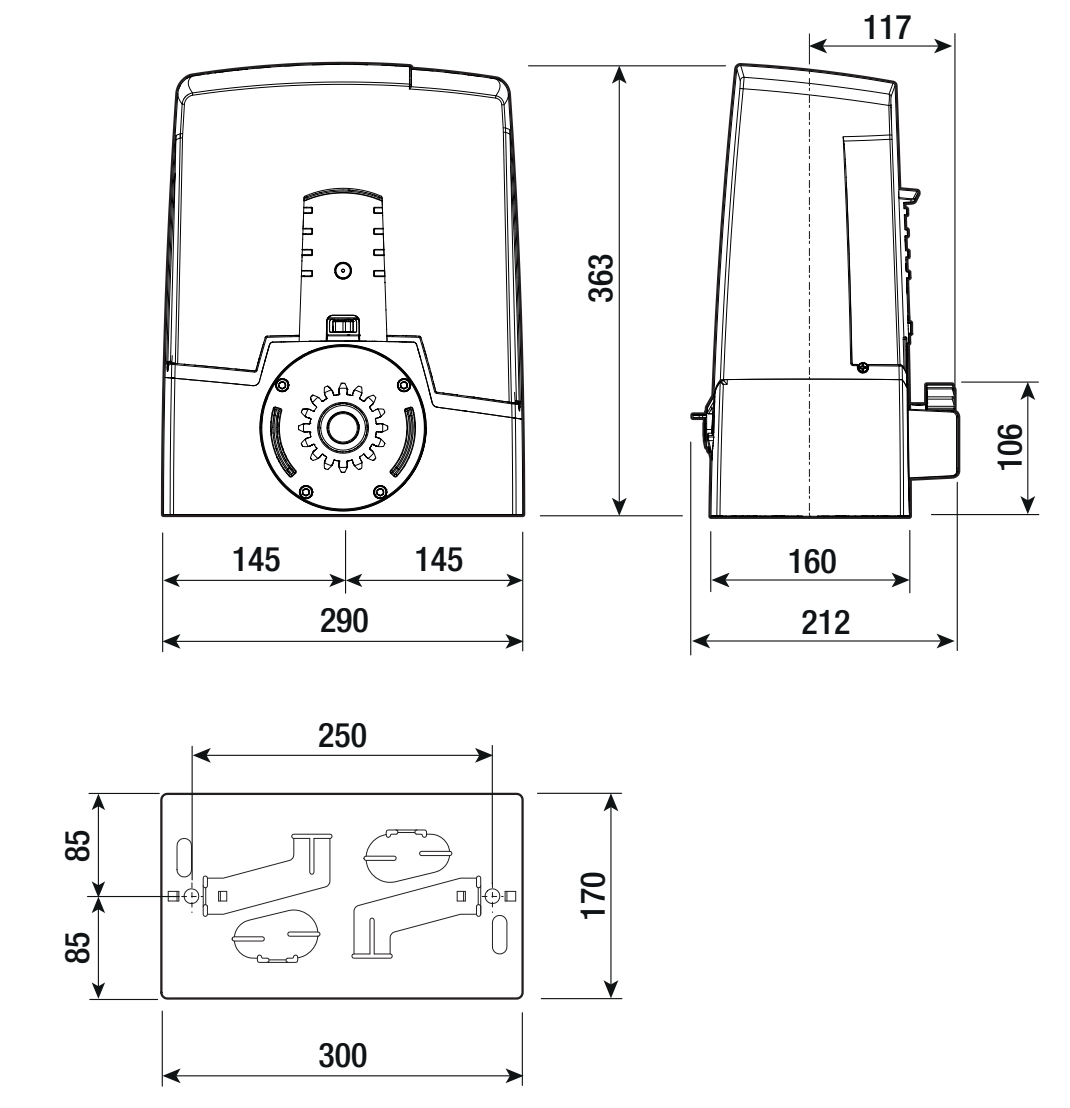

| Διαστάσεις σώματος (πλάτος × βάθος × ύψος) | 290 × 212 × 363 mm |
| Πλάκα αγκύρωσης | 300 × 170 mm· αποστάσεις σύμφωνα με το σχέδιο |
