Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 400kg CAME BXL04AGS, 801MS-0140 (D)

Διαθεσιμότητα προϊόντος:	έως 3 ημέρες	Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών.

CAME-BXL04AGS-D
έως 3 ημέρες

292,58 € χωρίς ΦΠΑ
362,80 € με ΦΠΑ

Βάρος
12 kg

Περιγραφή του προϊόντος Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 400kg CAME BXL04AGS, 801MS-0140 (D)

Μηχανισμός κίνησης CAME BXL04AGS είναι σχεδιασμένος για συρόμενες πύλες βάρους έως 400 kg και πλάτους διέλευσης έως 10 m. Διαθέτει ηλεκτρομηχανικό διακόπτη διακοπής λειτουργίας. Ο μηχανισμός κίνησης είναι μηαναστρέψιμος. Αναλυτικά τεχνικά χαρακτηριστικά ». Εγχειρίδιο για λήψη ».

BXL04AGS με πίνακα ελέγχου ZN6 είναι μηχανισμός κίνησης συρόμενου φύλλου με κινητήρα 24 V DC και μηχανικούς τερματικούς διακόπτες. Η τροφοδοσία δικτύου είναι 230 V AC. Αξιολογήστε συνολικά το βάρος, το μήκος και την αντίσταση της αυλόπορτας· ο μηχανισμός κίνησης δεν αποτελεί λύση για φύλλο που κινείται δύσκολα ή είναι κατεστραμμένο.

Η εγκατάσταση, η σύνδεση στο δίκτυο και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Πριν από οποιαδήποτε εργασία, αποσυνδέστε την τροφοδοσία δικτύου και τυχόν μπαταρίες. Ο κωδικοποιητής και τα φωτοκύτταρα δεν υποκαθιστούν τα σταθερά στοπ, την προστασία των επικίνδυνων σημείων και τον έλεγχο των δυνάμεων στην ολοκληρωμένη αυλόπορτα.

Πριν από τον προγραμματισμό, ελέγξτε τον πίνακα. Οι ακόλουθες ρυθμίσεις ισχύουν για το ZN6 με πέντε διακόπτες DIP, τρία trimmer και το κουμπί P1. Αν ο μηχανισμός κίνησης διαθέτει διαφορετικό πίνακα ή οθόνη, μην χρησιμοποιήσετε αυτούς τους συνδυασμούς DIP.

Γρήγορη πλοήγηση
Σετ BXL04AGS	Αξεσουάρ
Εγκατάσταση	Καλωδίωση
Χειροκίνητη απασφάλιση	Προσανατολισμός στον πίνακα
Ακροδέκτες και τροφοδοσία	Φωτοκύτταρα και δοκιμή
Πρώτη εκκίνηση	Εκμάθηση διαδρομής
Προγραμματισμός	Τηλεχειριστήρια
Επαναφορά και μνήμη	Διαγνωστικός έλεγχος
Συντήρηση	Τεχνικά χαρακτηριστικά
Εγχειρίδιο εγκατάστασης σε PDF

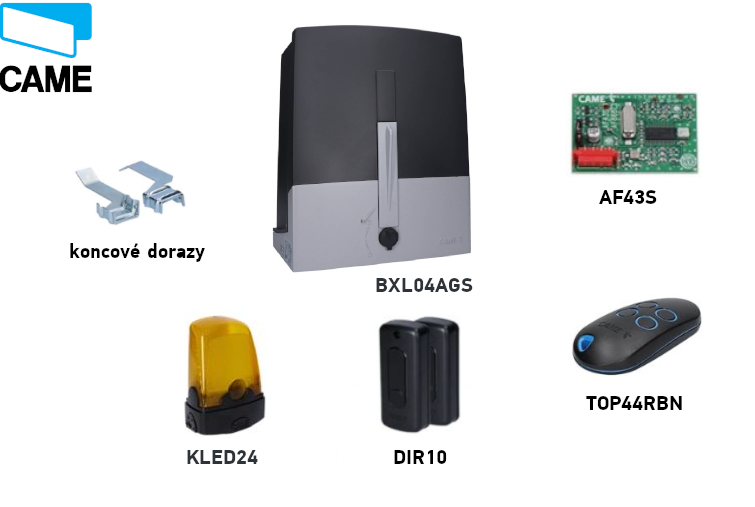

Σετ CAME BXL04AGS

Το σετ περιλαμβάνει μηχανισμό κίνησης με κινητήρα 24 V, τηλεχειριστήριο, φωτοκύτταρα, ραδιοφωνικό δέκτη και φάρο. Επιλέξτε τα υπόλοιπα εξαρτήματα, ιδίως την οδοντωτή κρεμαγιέρα και τα πρόσθετα χειριστήρια, ανάλογα με τη συγκεκριμένη αυλόπορτα. Ελέγξτε την ονομασία του συστήματος ελέγχου και των παρεχόμενων εξαρτημάτων πριν από τη σύνδεση.

Χαρακτηριστικό	CAME BXL04AGS
Σετ	BXL04AGS / 801MS-0140 (D)
Μέγιστο φύλλο	400 kg / 10 m
Κινητήρας / ισχύς	24 V DC / 150 W
Σύστημα ελέγχου σε αυτό το εγχειρίδιο	ZN6: DIP, P1, trimmer
Λειτουργία	Κύκλος λειτουργίας 50 %
Μνήμη ραδιοσυχνοτήτων	25 χρήστες

Συμβατά αξεσουάρ

Τι	Γιατί	Τύπος
Φωτοκύτταρα	Έλεγχος διέλευσης· επιλέξτε την αντίδραση της εισόδου ασφαλείας.	CAME DIR10, 12/24 V AC/DC, εμβέλεια 10 m; σύνδεση και δοκιμή.
Φάρος	Σήμανση της κίνησης της αυλόπορτας.	CAME KLED24, 24 V AC/DC, 2 W; ακροδέκτες φάρου.
Δέκτης	Ασύρματος χειρισμός με συμβατή κωδικοποίηση.	AF43S, 433,92 MHz, πρόσθετη κάρτα AF· σύζευξη στον πίνακα.
Τηλεχειριστήριο	Πρόσθετος πομπός για συμβατό σύστημα σταθερού κωδικού.	TOP-432EE, 433,92 MHz· ελέγξτε την κάρτα AF και την επιλεγμένη κωδικοποίηση.
Κρεμαγιέρα	Μετάδοση της κίνησης στο φύλλο.	Οδοντωτές κρεμαγιέρες, μονάδα 4· εγκατάσταση και διάκενο.
Κουμπί / διακόπτης με κλειδί	Τοπική εντολή ή STOP.	Διακόπτες και χειριστήρια· χωρίς τάση, NO για εντολή, NC για STOP. Ακροδέκτες.

Εγκατάσταση μηχανισμού κίνησης

Όταν ο μηχανισμός κίνησης είναι απασφαλισμένος, η αυλόπορτα πρέπει να κινείται εύκολα σε όλη τη διαδρομή, χωρίς κλίση, κατεστραμμένους τροχούς ή κίνδυνο να εκτροχιαστεί από τον οδηγό. Ελέγξτε τα σταθερά μηχανικά στοπ τόσο στην ανοιχτή όσο και στην κλειστή θέση, τη σταθερότητα της βάσης και την προστασία των σημείων όπου το φύλλο μπορεί να παγιδεύσει κάποιον. Δεν πρέπει να λιμνάζει νερό στον χώρο του μηχανισμού κίνησης ούτε να δέχεται απευθείας πίδακα νερού.

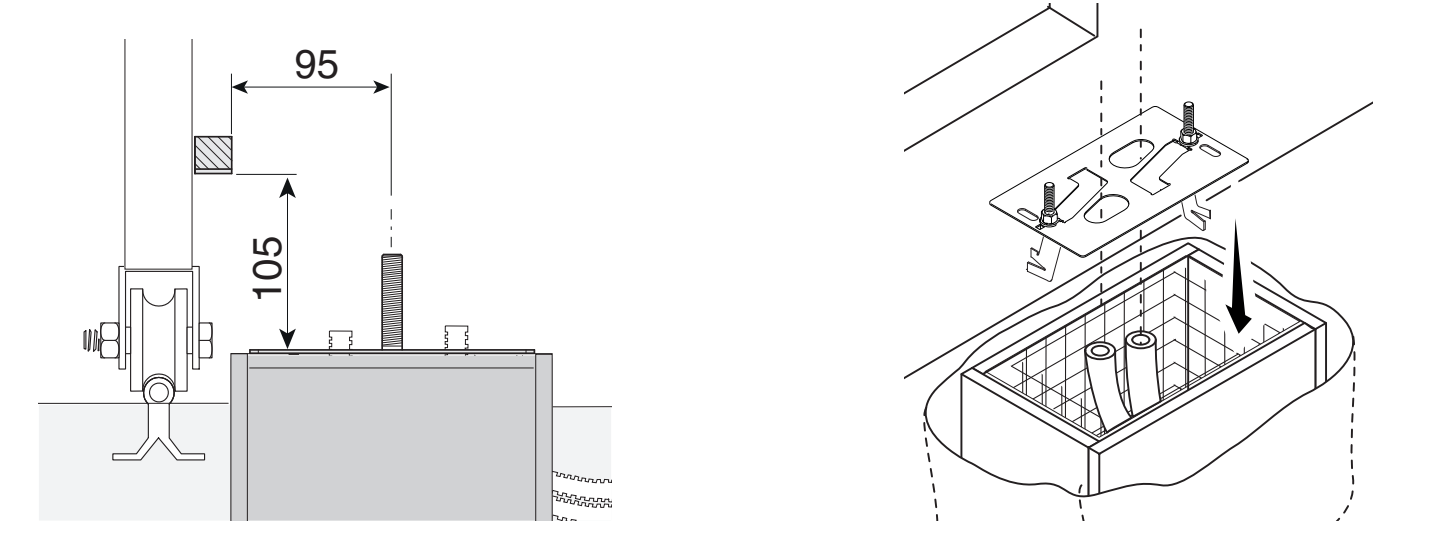

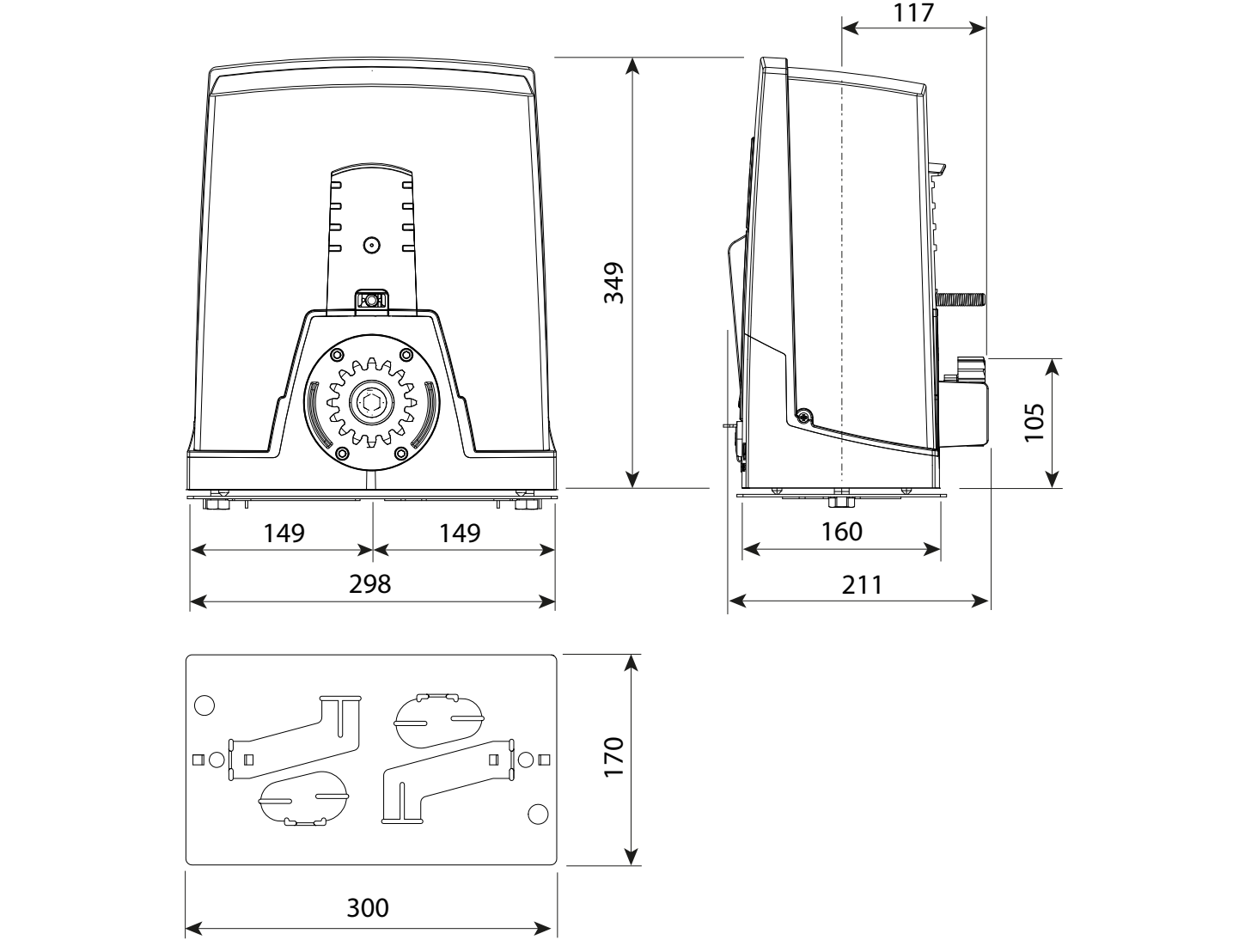

Βάση και πλάκα αγκύρωσης

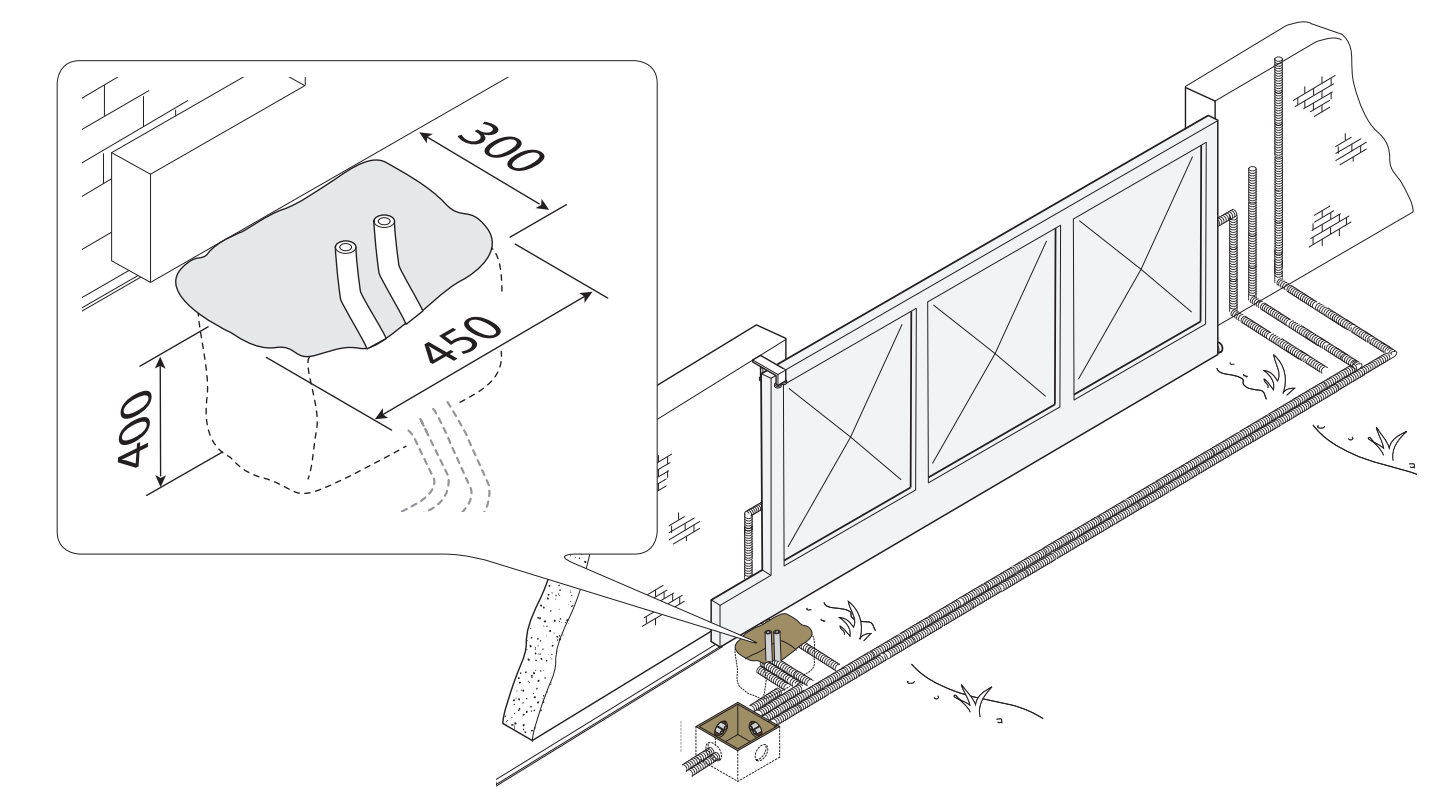

Το παράδειγμα εγκατάστασης προβλέπει εκσκαφή 450 × 300 mm και βάθος 400 mm. Προσαρμόστε τις διαστάσεις της βάσης στο έδαφος και στη συγκεκριμένη αυλόπορτα. Ο ξυλότυπος προεξέχει 50 mm πάνω από το έδαφος· χρησιμοποιήστε οπλισμό και αγκύρια M12. Για την τροφοδοσία του μηχανισμού κίνησης συνιστάται σωλήνας προστασίας Ø 40 mm και για τα αξεσουάρ Ø 25 mm.

Τοποθετήστε την πλάκα αγκύρωσης οριζόντια, περάστε τα καλώδια από τις οπές της και αφήστε τα σπειρωτά τμήματα των αγκυρίων να προεξέχουν πάνω από την επιφάνεια. Αφήστε το σκυρόδεμα να ωριμάσει για τουλάχιστον 24 ώρες. Καθορίστε τη θέση της πλάκας σε σχέση με την κρεμαγιέρα σύμφωνα με το σχέδιο διαστάσεων· το ύψος του πινιόν διαφέρει στους δύο αυτούς μηχανισμούς κίνησης.

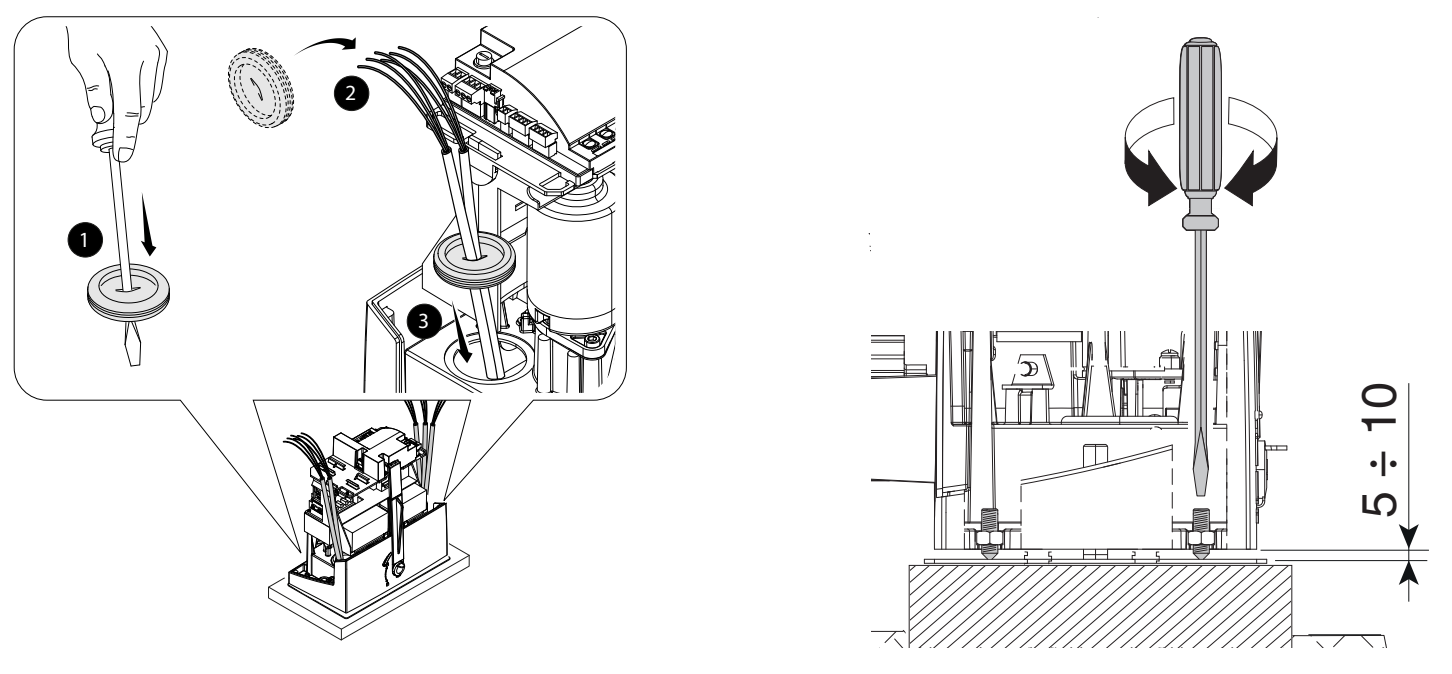

Τοποθέτηση και ρύθμιση ύψους

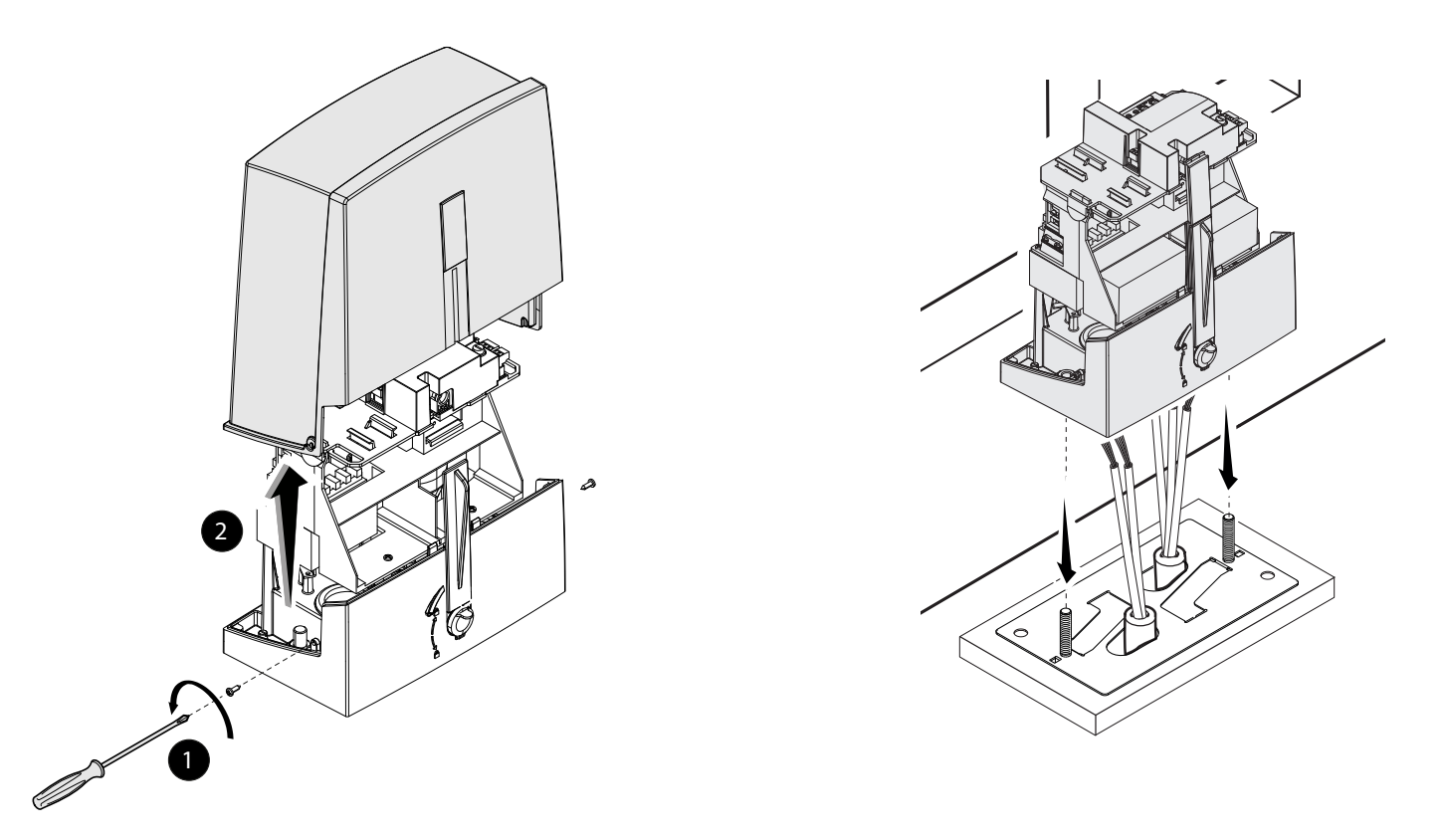

Αφαιρέστε το κάλυμμα και τοποθετήστε τον μηχανισμό κίνησης στην πλάκα. Τα καλώδια πρέπει να περάσουν από το κάτω μέρος του περιβλήματος και από σωστά τοποθετημένους στυπιοθλίπτες. Κατά τη ρύθμιση, ανασηκώστε τον μηχανισμό κίνησης με τα σπειρωτά ποδαράκια κατά 5–10 mm, ώστε να υπάρχει περιθώριο για τη ρύθμιση της εμπλοκής.

Κρεμαγιέρα και διάκενο εμπλοκής

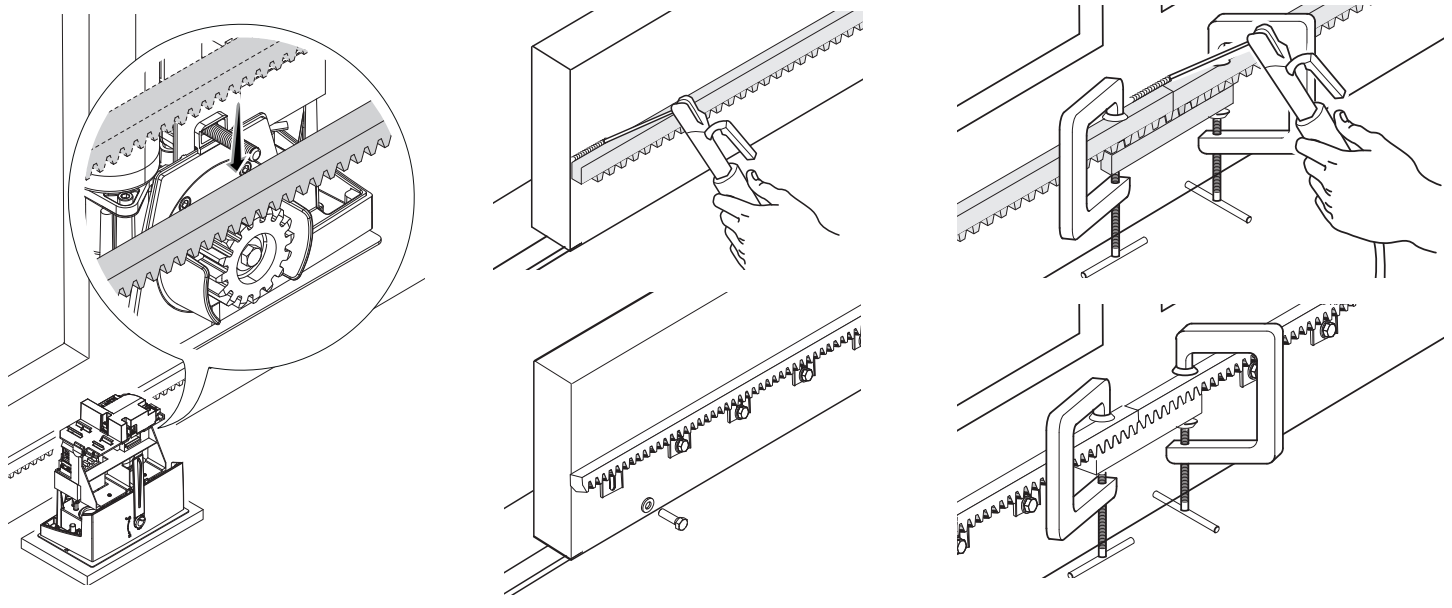

Απασφαλίστε τον μηχανισμό κίνησης και στερεώστε την κρεμαγιέρα μετακινώντας χειροκίνητα το φύλλο. Για να ενώσετε τα τμήματα, χρησιμοποιήστε ένα βοηθητικό τμήμα κρεμαγιέρας κάτω από την ένωση, ώστε τα δόντια να ευθυγραμμίζονται ομαλά. Μετά την εγκατάσταση, ρυθμίστε την κατακόρυφη και την οριζόντια θέση του μηχανισμού κίνησης.

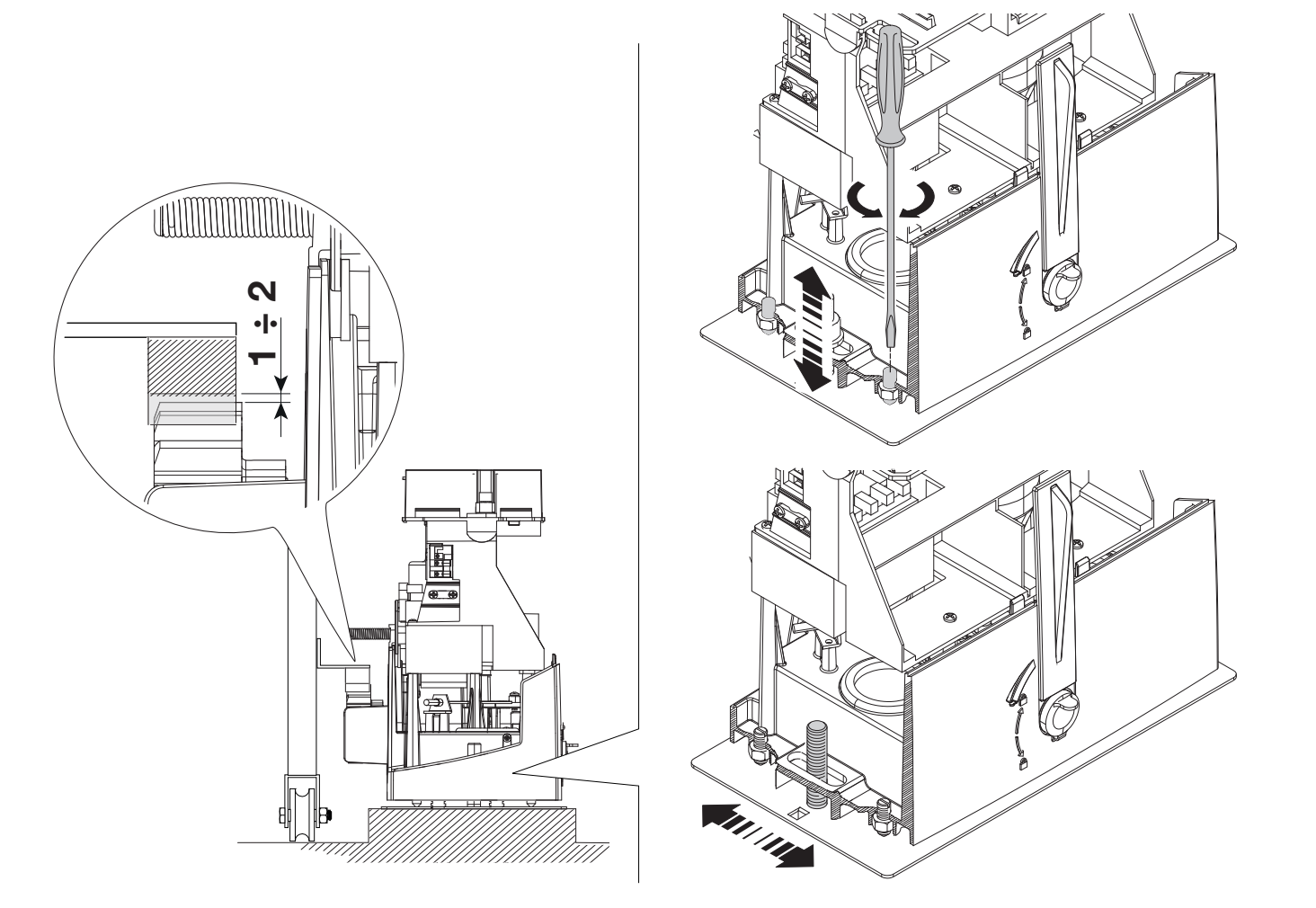

Αφήστε διάκενο 1–2 mm μεταξύ της κρεμαγιέρας και του πινιόν. Το βάρος της αυλόπορτας δεν πρέπει να στηρίζεται στον μηχανισμό κίνησης. Μετακινήστε χειροκίνητα το φύλλο σε όλη τη διαδρομή, ελέγξτε την εμπλοκή και τις ενώσεις της κρεμαγιέρας και μόνο έπειτα σφίξτε τα παξιμάδια και τις ροδέλες στα αγκύρια.

Μηχανικοί τερματικοί διακόπτες

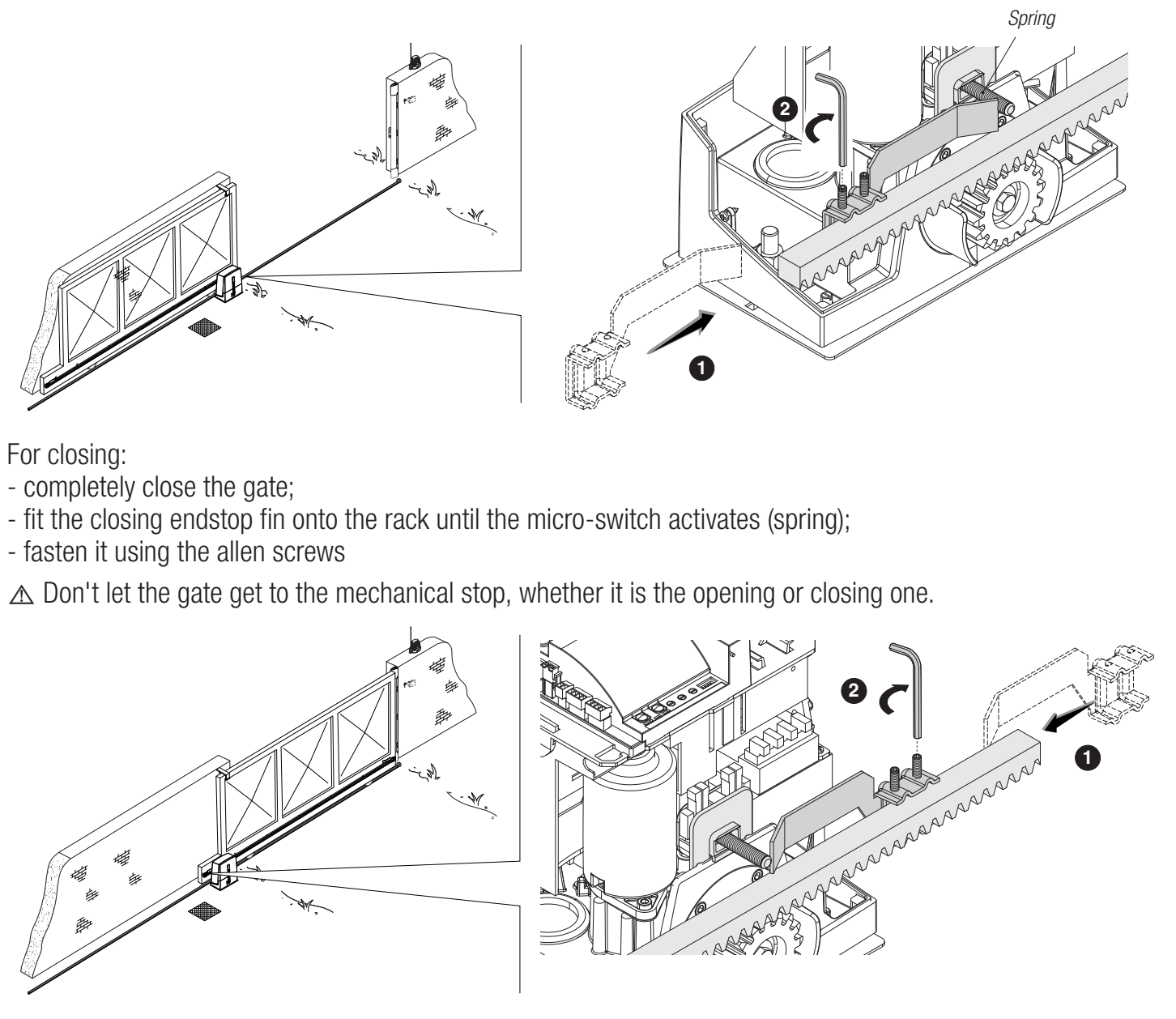

Μετακινήστε χειροκίνητα το φύλλο στην ανοιχτή θέση. Στερεώστε στην κρεμαγιέρα το έκκεντρο τερματισμού για το άνοιγμα, έτσι ώστε η προεξοχή του να ενεργοποιεί αξιόπιστα τον μικροδιακόπτη με ελατήριο. Ρυθμίστε με τον ίδιο τρόπο το έκκεντρο τερματισμού για το κλείσιμο. Ασφαλίστε καλά τα έκκεντρα τερματισμού· το μηχανικό στοπ της αυλόπορτας και το έκκεντρο ενεργοποίησης του μηχανισμού κίνησης έχουν διαφορετικές λειτουργίες.

Ρυθμίστε το σημείο διακοπής έτσι ώστε κατά το κανονικό άνοιγμα ή κλείσιμο ο μηχανισμός κίνησης να μην πιέζει το φύλλο πάνω στο σταθερό μηχανικό στοπ.

Καλωδίωση

Σύνδεση	Καλώδιο / προϋπόθεση
Δίκτυο 230 V AC, L/N/PE	3G × 1,5 mm² για μήκος έως 20 m· 3G × 2,5 mm² για 20–30 m.
Φάρος / εντολή	2 × 0,5 mm²· ελέγξτε τη διατομή για το συγκεκριμένο φορτίο και μήκος.
Φωτοκύτταρα DIR10	TX: 2 × 0,5 mm²· RX: 4 × 0,5 mm², σύμφωνα με το συγχρονισμένο διάγραμμα DIR. Συνδέστε επίσης τη γεφύρωση TX και την επαφή NC.
Κεραία	RG58· συνιστώμενο μήκος έως 5 m.

Ο αριθμός των αγωγών πρέπει να καλύπτει ολόκληρο το επιλεγμένο διάγραμμα σύνδεσης. Σε μεγαλύτερη διαδρομή καλωδίωσης, παράλληλα φορτία ή χρήση άλλων εξαρτημάτων, ο τεχνικός πρέπει να υπολογίσει εκ νέου τη διατομή με βάση το ρεύμα και την πτώση τάσης. Προστατεύετε τα καλώδια από φθορές και επαφή με τον κινητήρα ή τον μετασχηματιστή· οδηγείτε κατάλληλα χωριστά την τροφοδοσία δικτύου και τα κυκλώματα χαμηλής τάσης.

Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος

Πριν από τη χειροκίνητη μετακίνηση, αποσυνδέστε την τροφοδοσία και ασφαλίστε το φύλλο. Η απασφάλιση μιας κατεστραμμένης ή μη ζυγοσταθμισμένης πύλης μπορεί να προκαλέσει ανεξέλεγκτη κίνηση.

Τοποθετήστε το κλειδί στην κλειδαριά και περιστρέψτε το δεξιόστροφα.

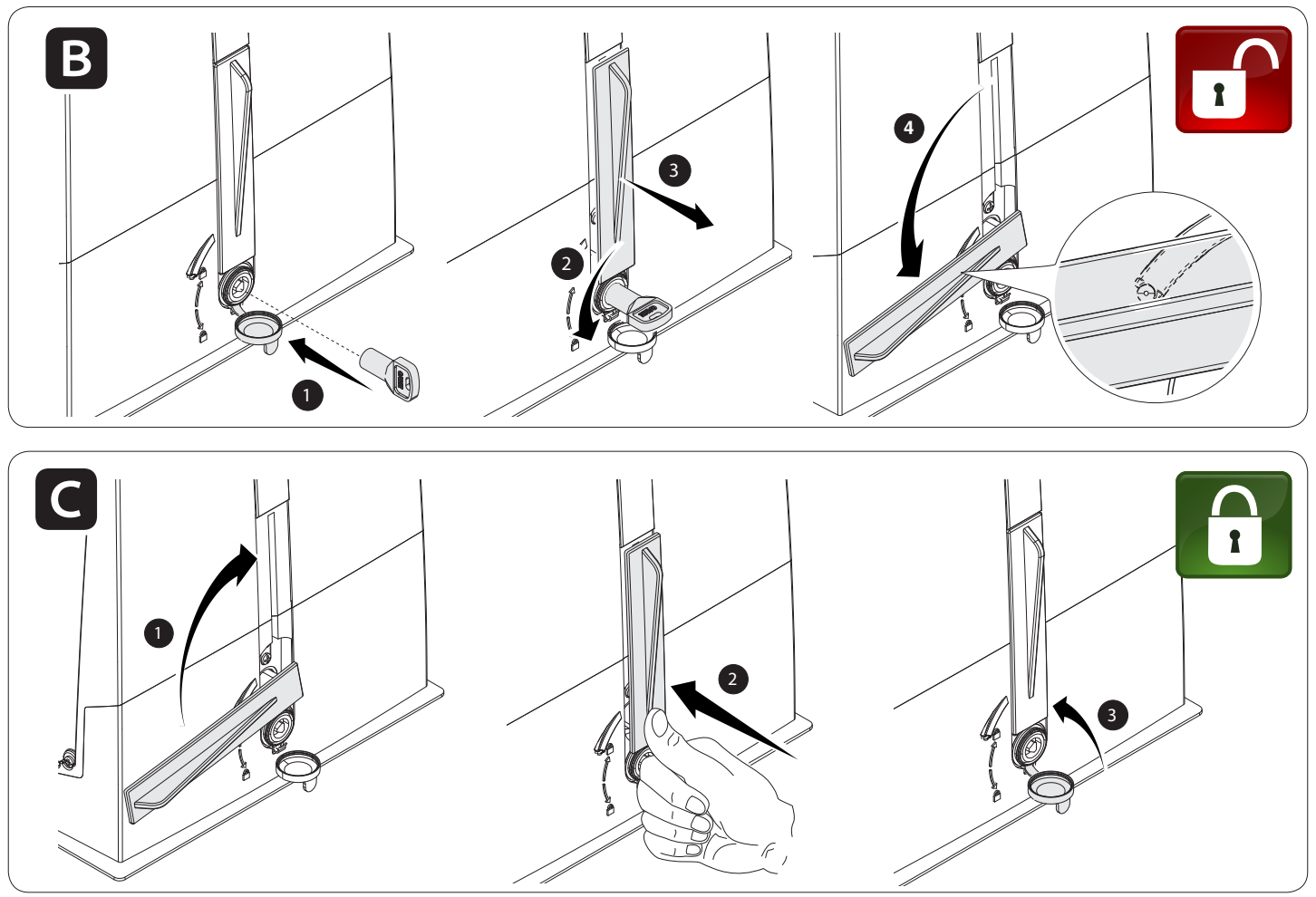

Τραβήξτε και ανοίξτε τον μοχλό απασφάλισης όπως φαίνεται στην εικόνα.
Μετακινείτε την πύλη χειροκίνητα με ελεγχόμενο τρόπο, χωρίς άτομα στην τροχιά κίνησης.
Για να ασφαλίσετε ξανά τον μηχανισμό, επαναφέρετε τον μοχλό στην αρχική του θέση και κλειδώστε τον. Πριν δώσετε εντολή στον κινητήρα, βεβαιωθείτε ότι ο μηχανισμός κίνησης είναι ασφαλισμένος.

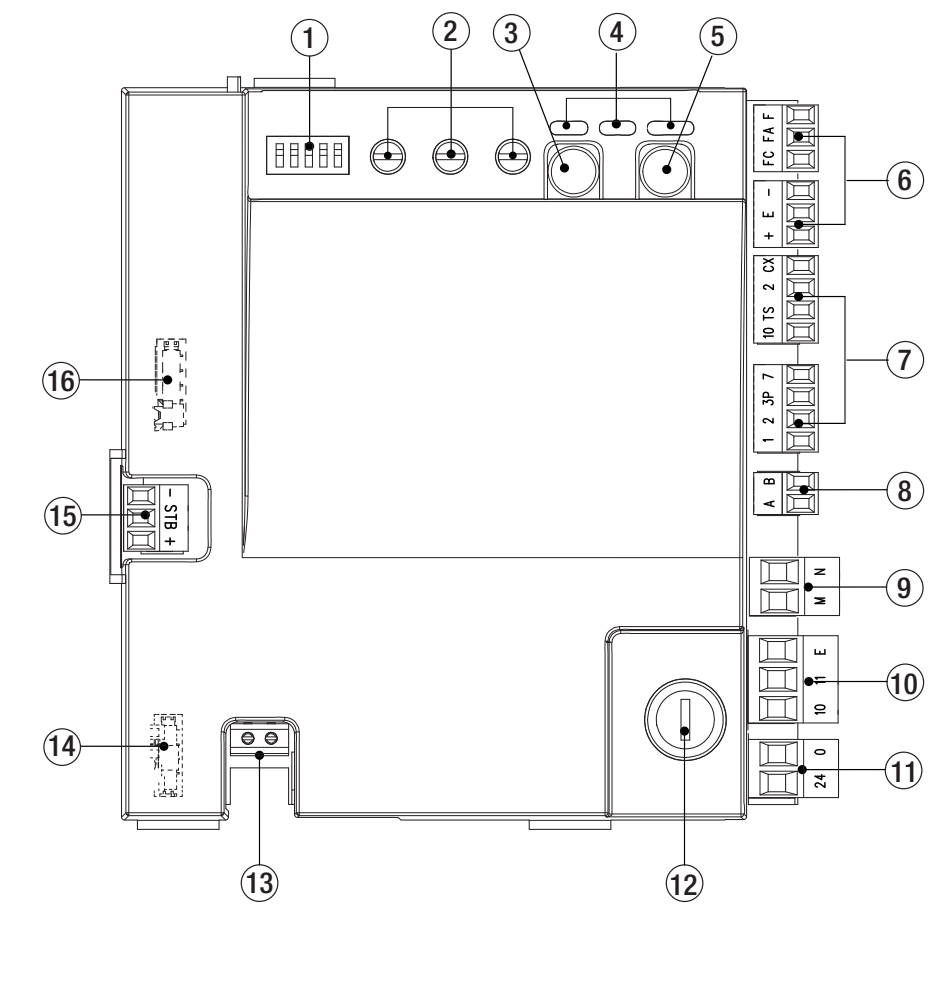

Διάταξη της πλακέτας ελέγχου ZN6

Η ZN6 διαθέτει πέντε διακόπτες DIP, ρυθμιστικά A.C.T., SP.SLOW και SENS., κουμπί προγραμματισμού P1 και κουμπί εντολής 7. Οι λυχνίες LED παρακολουθούν την τροφοδοσία, τις εντολές και τις εισόδους ασφαλείας. Για τη λειτουργία του ασυρμάτου απαιτείται πρόσθετη κάρτα στην υποδοχή AF· η R800 χρησιμοποιείται για συμβατό πληκτρολόγιο κωδικού.

Αριθμός εικόνας	Στοιχείο
1 / 2 / 3	DIP / ρυθμιστικά / P1
4 / 5	LED / κουμπί εντολής 7
6 / 7 / 8	Κωδικοποιητής και τερματικοί διακόπτες / εντολές και ασφάλεια / πληκτρολόγιο A–B
9 / 10 / 11	Κινητήρας M–N / εξαρτήματα / εσωτερική τροφοδοσία πλακέτας
12 / 13 / 14	Ασφάλεια εξαρτημάτων / κεραία / AF
15 / 16	RGP1 / R800

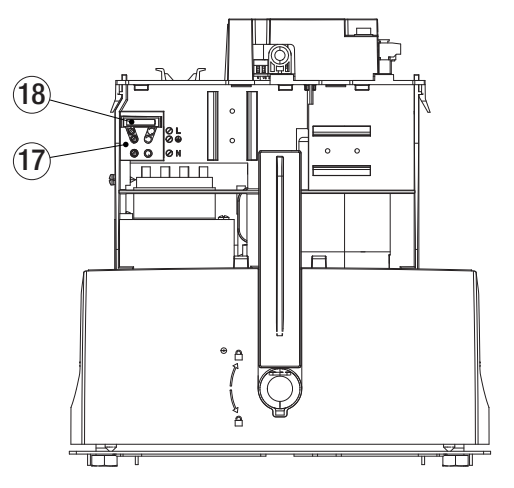

17 / 18	Κλέμα σύνδεσης δικτύου / ασφάλεια δικτύου

Ακροδέκτες και τροφοδοσία ZN6

Ακροδέκτες	Χρήση / τάση / πολικότητα

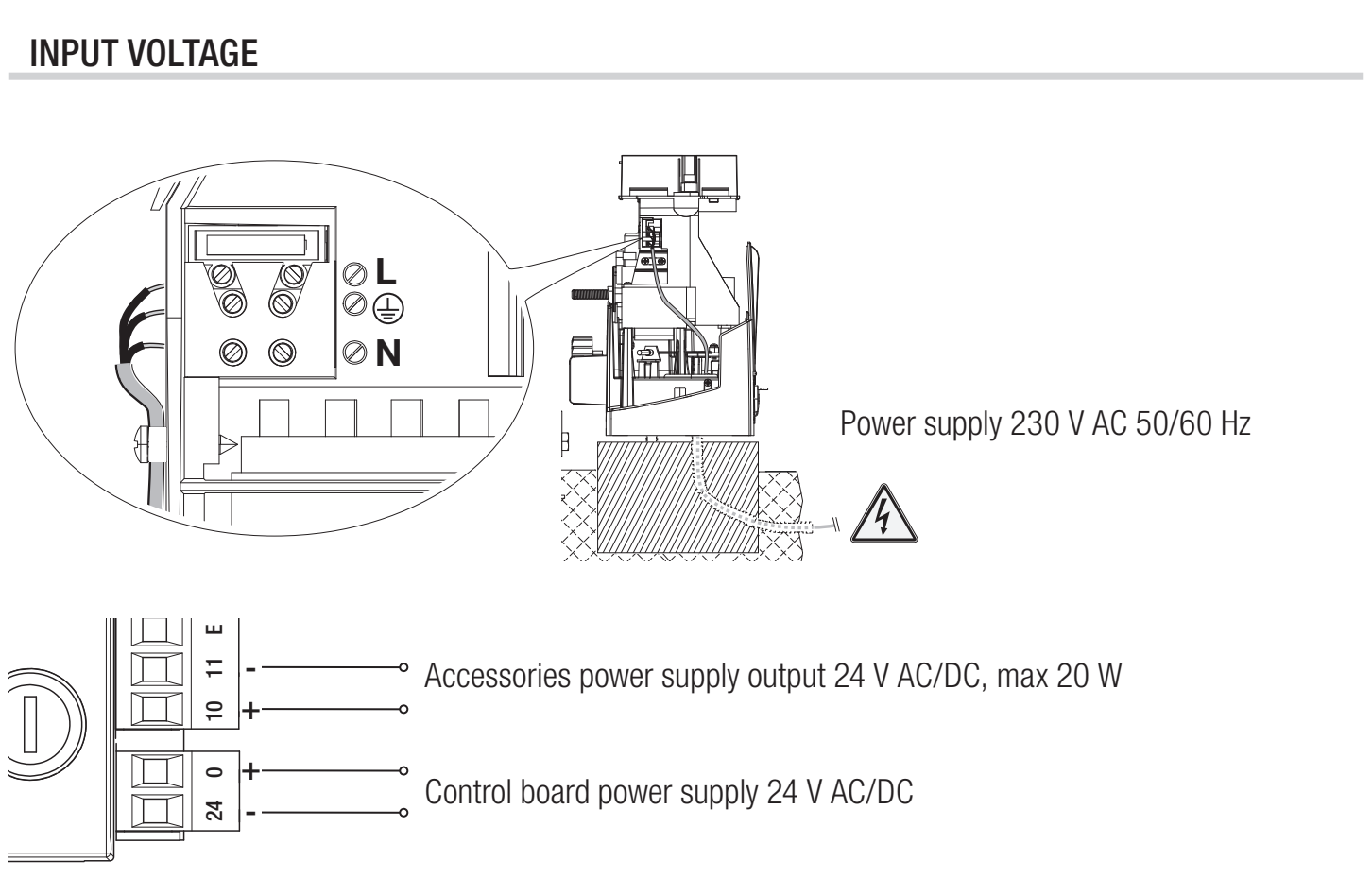

L / N / PE	Δίκτυο 230 V AC, 50/60 Hz· συνδέστε τον αγωγό προστασίας PE. AC χωρίς +/−.
10 / 11	Εξαρτήματα 24 V AC/DC, συνολικά έως 20 W. Σε DC: 10 = θετικό (+), 11 = αρνητικό (−)· σε AC χωρίς πολικότητα.
10 / E	Έξοδος φάρου 24 V AC/DC, μέγ. 25 W· σε DC, το κοινό 10 είναι θετικό και το E είναι η μεταγόμενη έξοδος. Δεν πρόκειται για μόνιμη τροφοδοσία εξαρτημάτων.
24 / 0	Εσωτερική είσοδος τροφοδοσίας πλακέτας 24 V AC/DC· μην τη συνδέετε στη γέφυρα με την έξοδο εξαρτημάτων. Σε AC χωρίς πολικότητα· σε DC το 0 = +, 24 = −.
M / N	Κινητήρας 24 V DC· συνδέστε σύμφωνα με το αρχικό διάγραμμα. Όχι δίκτυο 230 V.

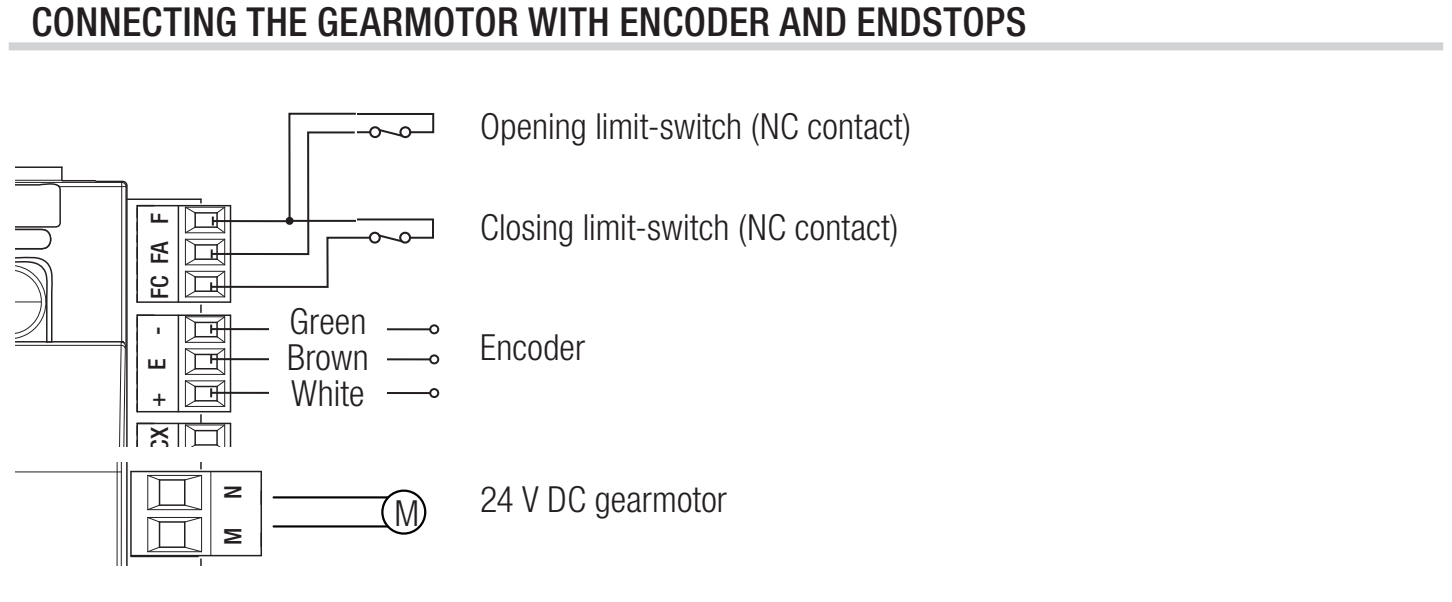

+ / E / −	Κωδικοποιητής: τροφοδοσία +/− και σήμα E· δεν πρόκειται για έξοδο εξαρτημάτων.
F / FA, F / FC	Τερματικοί διακόπτες: FA άνοιγμα, FC κλείσιμο, F κοινός· επαφές NC χωρίς πολικότητα.

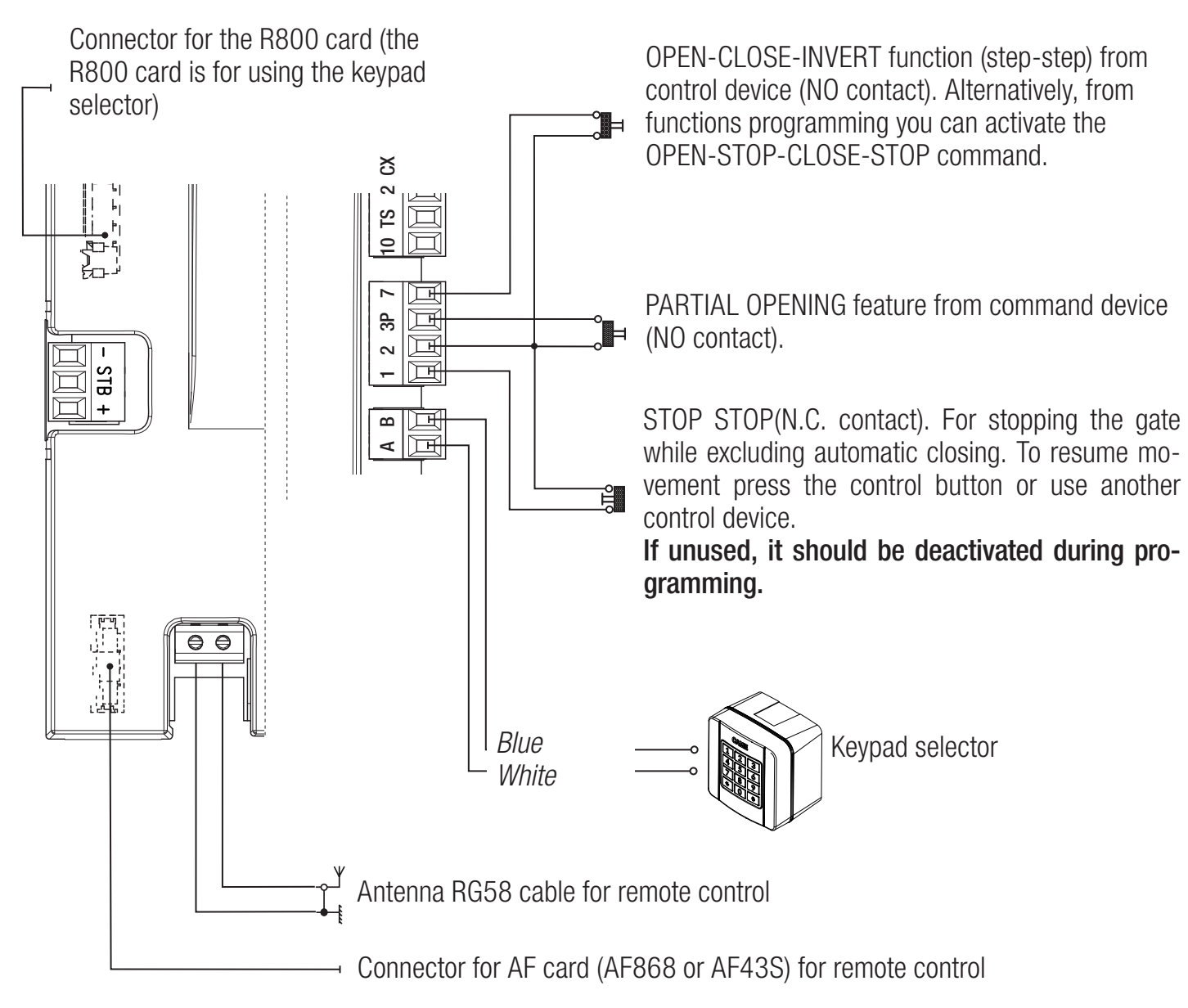

Εντολές, STOP και πληκτρολόγιο

Ακροδέκτες	Επαφή / λειτουργία
1–2	NC STOP. Ενεργό από το εργοστάσιο· αν δεν υπάρχει STOP, απενεργοποιήστε μέσω DIP 2,3. Επαφή χωρίς πολικότητα.
2–7	Εντολή NO, εργοστασιακά: άνοιγμα – κλείσιμο – αλλαγή κατεύθυνσης. Χωρίς πολικότητα· μην συνδέετε εξωτερική τροφοδοσία.
2–3P	Μερικό άνοιγμα NO· σε λειτουργία συνεχούς πίεσης, άνοιγμα. Χωρίς πολικότητα.
2–CX	Επαφή ασφαλείας NC· ενεργοποιήστε και επιλέξτε C1/C4.
10–TS	Έξοδος τροφοδοσίας για το ελεγχόμενο κύκλωμα φωτοκυττάρων, σύμφωνα με το συγκεκριμένο διάγραμμα.
A–B	Συμβατό πληκτρολόγιο με κάρτα R800, όχι ακροδέκτες κινητήρα.
Κεραία / AF	RG58 / πρόσθετη κάρτα ασυρμάτου. Τοποθετείτε μόνο όταν είναι αποσυνδεδεμένη η τροφοδοσία δικτύου και η μπαταρία.

Φάρος 24 V

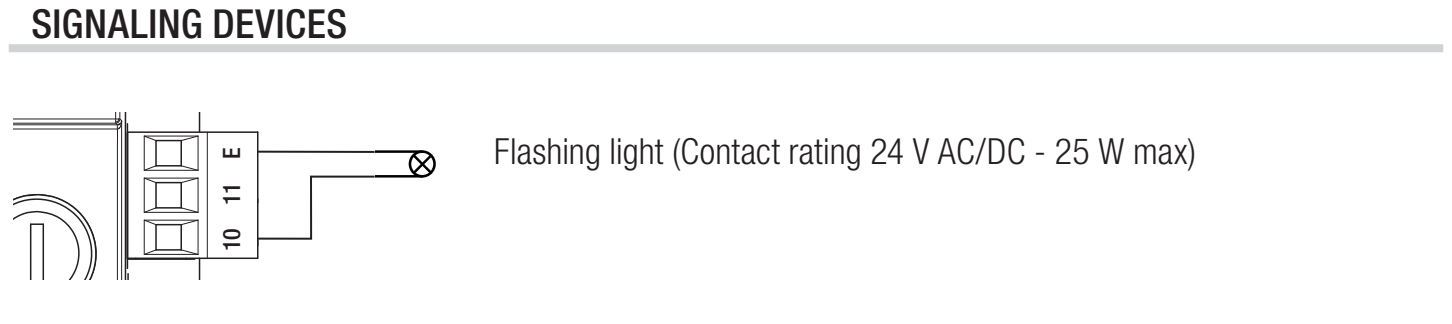

KLED24 συνδέστε στο 10–E. Λειτουργεί με τροφοδοσία 24 V AC/DC και έχει ισχύ 2 W. Σε AC, η τροφοδοσία δεν έχει πολικότητα DC· στην πλακέτα, το 10 είναι ο θετικός πόλος και το E η μεταγόμενη έξοδος για DC. Το KLED24 δεν έχει ξεχωριστές ενδείξεις +/− στην τροφοδοσία του. Φάρος 230 V δεν πρέπει να συνδεθεί σε αυτή την έξοδο.

Φωτοκύτταρα και δοκιμή ασφαλείας

CAME DIR10 αποτελείται από πομπό TX και δέκτη RX με εμβέλεια 10 m. Ρυθμίστε τον βραχυκυκλωτήρα του δέκτη στα 24 V. Η κατανάλωση του ζεύγους είναι 60 mA στα 24 V AC. Η τροφοδοσία του RX επισημαίνεται με 10 (+), 2 (−)· το TX έχει TX (+), 2 (−). Σε τροφοδοσία εναλλασσόμενου ρεύματος δεν ισχύει πολικότητα συνεχούς ρεύματος. Η έξοδος TX αποτελεί μέρος του συγχρονισμού· μην παραλείψετε τη γεφύρωσή της.

Ακροδέκτης φωτοκυττάρου	Συνήθης συνδεσμολογία	Συνδεσμολογία με δοκιμή
RX 10 (+)	Πλακέτα 10	Πλακέτα 10
RX 2 (−) και RX C	Πλακέτα 2	Πλακέτα 2
RX TX ↔ TX TX (+)	Γεφυρώστε τους ακροδέκτες TX μεταξύ του δέκτη και του πομπού	Ίδια γεφύρωση
TX 2 (−)	Πλακέτα 2	Πλακέτα TS
RX NC	Πλακέτα CX	Πλακέτα CX

Η επαφή C–NC είναι επαφή ασφαλείας χωρίς τάση. Δεν έχει θετικό ή αρνητικό πόλο. Η συνδεσμολογία της τροφοδοσίας και της επαφής αφορά δύο διαφορετικά κυκλώματα. Σε DC, το 10 είναι ο θετικός πόλος· ο αρνητικός ακροδέκτης RX 2 συνδέεται, στο συγκεκριμένο διάγραμμα, στον κοινό ακροδέκτη 2 της πλακέτας. Μην συγχέετε τον ακροδέκτη 2 με τον ακροδέκτη τροφοδοσίας 11.

Ενεργοποιήστε την είσοδο CX που έχετε συνδέσει μέσω DIP 4. Για προστασία κατά το κλείσιμο, διατηρήστε την απόκριση C1· μέσω DIP 1,4 επιλέγεται το C4. Σε διακοπή της δέσμης κατά το κλείσιμο, το C1 ανοίγει ξανά την πύλη· το C4 σταματά την κίνηση και συνεχίζει μόλις απομακρυνθεί το εμπόδιο.

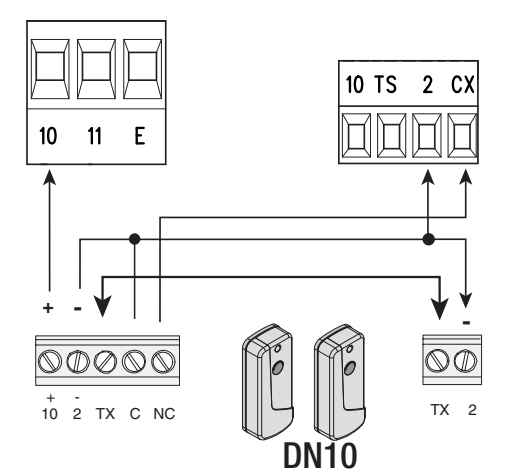

Τα αρχικά διαγράμματα ZN6 παρακάτω δείχνουν συγχρονισμένα φωτοκύτταρα DN10. Η παραπάνω αντιστοίχιση ακροδεκτών DIR10 βασίζεται επίσης στη δική του συνδεσμολογία. Μη χρησιμοποιείτε αυτή την αντιστοίχιση για φωτοκύτταρα με διαφορετικές σημάνσεις ή άλλη διεπαφή.

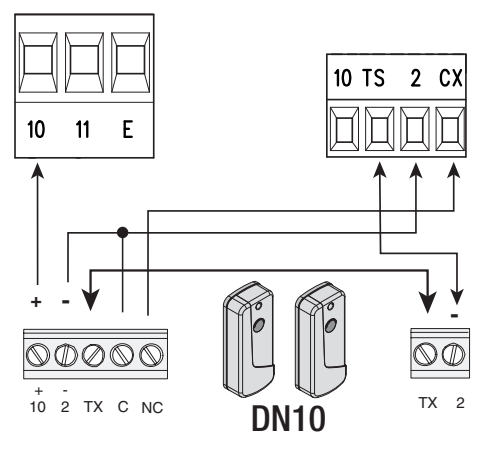

Συνδεσμολογία δοκιμής μέσω TS

Κατά τη δοκιμή, το TX 2 μεταφέρεται στο TS, ενώ τα RX 2 και RX C παραμένουν στον ακροδέκτη 2 της πλακέτας. Η γεφύρωση TX μεταξύ πομπού και δέκτη παραμένει. Αλλάξτε πρώτα τη συνδεσμολογία με την τροφοδοσία αποσυνδεδεμένη και ενεργοποιήστε τη δοκιμή μόνο κατόπιν.

Ενεργοποιήστε τη δοκιμή μέσω DIP 2,4 και P1· η είσοδος CX πρέπει να είναι ενεργοποιημένη. Αν η δοκιμή αποτύχει, η πλακέτα δεν εκτελεί την εντολή. Μετά τη ρύθμιση, επαναφέρετε όλα τα DIP στη θέση OFF.

Μετά τη σύνδεση, δοκιμάστε τη διακοπή της δέσμης κατά την αντίστοιχη κίνηση και την επαναφορά της. Μη γεφυρώνετε την είσοδο ασφαλείας ως μόνιμη λύση για μια βλάβη.

Πρώτη εκκίνηση του ZN6

Ελέγξτε τον μηχανισμό, τον τζόγο της οδοντωτής ράγας, τα σταθερά στοπ και τους τερματικούς διακόπτες, την ασφάλιση του κινητήρα και όλα τα συνδεδεμένα συστήματα προστασίας.
Ενεργοποιήστε την τροφοδοσία και ελέγξτε τη λυχνία LED PWR. Ρυθμίστε διαδοχικά την κατεύθυνση κίνησης, STOP και την εκμάθηση της διαδρομής.
Ενεργοποιήστε το συνδεδεμένο CX, ρυθμίστε την απόκρισή του και, αν χρειάζεται, τη δοκιμή των φωτοκυττάρων. Αφήστε το CX απενεργοποιημένο αν δεν χρησιμοποιείται.
Ρυθμίστε και αποθηκεύστε τα trimmer, καθώς και τυχόν αυτόματη λειτουργία και μερικό άνοιγμα.
Πραγματοποιήστε σύζευξη των τηλεχειριστηρίων. Ελέγξτε ολόκληρο τον κύκλο, το STOP, τα φωτοκύτταρα, την επιβράδυνση, τις τερματικές θέσεις, τον φάρο και τη συμπεριφορά μετά από διακοπή ρεύματος.

Αυτόματη εκμάθηση ολόκληρης της διαδρομής

Προϋποθέσεις: σωστή κατεύθυνση και STOP, ενεργός κωδικοποιητής, ελεύθερη διαδρομή και σωστά ρυθμισμένοι τερματικοί διακόπτες. Μετά τη χειροκίνητη μετακίνηση, ο κινητήρας πρέπει να ασφαλιστεί ξανά. Ο τεχνικός πρέπει να επιβλέπει όλη την κίνηση· μην εισέρχεστε στον χώρο της πύλης κατά την εκμάθηση.

Με τον κινητήρα σταματημένο, ρυθμίστε τα DIP 1,2,3,5 στη θέση ON· το DIP 4 παραμένει στη θέση OFF.
Πατήστε το P1. Η πύλη θα εκτελέσει μια σειρά κινήσεων για να προσδιορίσει τα σημεία επιβράδυνσης.
Κατά την εκμάθηση, η κόκκινη λυχνία LED αναβοσβήνει. Η επιτυχής ολοκλήρωση επιβεβαιώνεται με ηχητικό σήμα διάρκειας 1 s· η αποτυχία με γρήγορο αναβόσβημα και 4 ηχητικά σήματα.
Το P1 μπορεί να διακόψει την εκμάθηση. Μετά την ολοκλήρωση, επαναφέρετε και τα πέντε DIP στη θέση OFF.
Ελέγξτε ολόκληρο τον κύκλο ανοίγματος και κλεισίματος, καθώς και τη λειτουργία των στοιχείων ασφαλείας. Σε περίπτωση σφάλματος, εντοπίστε πρώτα την αιτία και μετά επαναλάβετε την εκμάθηση.

Εκμάθηση μερικού ανοίγματος

Αφού ολοκληρωθεί η εκμάθηση ολόκληρης της διαδρομής, μετακινήστε την πύλη με το κουμπί 7 της πλακέτας στην επιθυμητή θέση μερικού ανοίγματος. Ρυθμίστε τα DIP 4,5 στη θέση ON και πατήστε το P1. Η λυχνία LED ανάβει και ένα ηχητικό σήμα διάρκειας 1 s επιβεβαιώνει την αποθήκευση. Το γρήγορο αναβόσβημα μαζί με τέσσερα ηχητικά σήματα υποδεικνύει μη αποδεκτή θέση. Στη συνέχεια, επαναφέρετε τα DIP στη θέση OFF και δοκιμάστε την εντολή 2–3P, καθώς και την αυτόματη λειτουργία της μερικής θέσης.

Προγραμματισμός με DIP και το κουμπί P1

Τα DIP επιλέγουν τη λειτουργία, την οποία αποθηκεύετε με το κουμπί P1. Δεν είναι διακόπτες μόνιμης λειτουργίας. Για κάθε ρύθμιση, θέστε στη θέση ON μόνο τους αριθμούς που αναφέρονται στην αντίστοιχη γραμμή· όλα τα υπόλοιπα πρέπει να είναι στη θέση OFF. Προγραμματίζετε μόνο όταν ο κινητήρας είναι σταματημένος. Μετά την επιβεβαίωση, επαναφέρετε και τα πέντε DIP στη θέση OFF.

Κατά τη συνήθη εναλλαγή σε ενεργή ή εναλλακτική λειτουργία, η λυχνία LED ανάβει και ακούγεται ηχητικό σήμα διάρκειας 1 s· κατά την επαναφορά σε απενεργοποιημένη ή αρχική τιμή, η λυχνία LED αναβοσβήνει και ακούγονται δύο ηχητικά σήματα. Το STOP, ο κωδικοποιητής και η αυτόματη λειτουργία μερικής στάσης είναι ενεργοποιημένα από το εργοστάσιο, επομένως το πρώτο πάτημα του P1 τα απενεργοποιεί. Η εκμάθηση, η σύζευξη, η διαγραφή και η επαναφορά έχουν ξεχωριστές επιβεβαιώσεις, οι οποίες αναφέρονται στον πίνακα.

Λειτουργία και σημασία	DIP / ρύθμιση / επιβεβαίωση
Κατεύθυνση κίνησης Ρυθμίστε πρώτα σύμφωνα με την εγκατάσταση.	ON: 1, 2, 5 Εργοστασιακή ρύθμιση: προς τα αριστερά. Το P1 αλλάζει την κατεύθυνση προς τα δεξιά (η λυχνία LED ανάβει + ηχητικό σήμα 1 s)· με το επόμενο πάτημα του P1 επανέρχεται προς τα αριστερά (η λυχνία LED αναβοσβήνει + 2 ηχητικά σήματα).
STOP 1–2 Είσοδος NC· μετά το STOP απαιτείται νέα εντολή και η αυτόματη λειτουργία απενεργοποιείται.	ON: 2, 3 Εργοστασιακά ενεργοποιημένο. Το P1 απενεργοποιεί (2 ηχητικά σήματα)· το επόμενο πάτημα του P1 ενεργοποιεί (1 s). Απενεργοποιήστε τη λειτουργία αν δεν υπάρχει συνδεδεμένο STOP.
Εκμάθηση διαδρομής Καθορίζει τη διαδρομή και τα σημεία επιβράδυνσης στους τερματικούς διακόπτες.	ON: 1, 2, 3, 5 Το P1 ξεκινά την εκμάθηση· κατά τη διάρκειά της η λυχνία LED αναβοσβήνει, ενώ η επιτυχία επιβεβαιώνεται με ηχητικό σήμα 1 s. Σφάλμα = γρήγορο αναβόσβημα + 4 ηχητικά σήματα. Το P1 διακόπτει την εκμάθηση.
Είσοδος 2–CX Επαφή ασφαλείας NC για φωτοκύτταρα.	ON: 4 Εργοστασιακά απενεργοποιημένο. Το P1 ενεργοποιεί (1 s)· το επόμενο πάτημα του P1 απενεργοποιεί (2 ηχητικά σήματα).
Απόκριση CX Χρησιμοποιείται μαζί με ενεργό CX.	ON: 1, 4 C1 – να ανοίξει ξανά κατά το κλείσιμο. Το P1 ρυθμίζει το C4 – αναμονή μέχρι να απομακρυνθεί το εμπόδιο (1 s)· το επόμενο πάτημα του P1 επαναφέρει το C1 (2 ηχητικά σήματα).
Εκμάθηση μερικού ανοίγματος Μετακινήστε την πύλη στην επιθυμητή θέση με το κουμπί 7 της πλακέτας.	ON: 4, 5 Το P1 αποθηκεύει τη θέση (1 s)· το επόμενο πάτημα του P1 επαναφέρει την αρχική ρύθμιση (2 ηχητικά σήματα). Θέση εκτός επιτρεπόμενων ορίων = γρήγορο αναβόσβημα + 4 ηχητικά σήματα.
Εντολή 2–7 NO μπουτόν ή διακόπτης.	ON: 3, 4 Άνοιγμα – κλείσιμο – αλλαγή κατεύθυνσης. Το P1 ρυθμίζει τη λειτουργία άνοιγμα – STOP – κλείσιμο – STOP (1 s)· με νέο πάτημα του P1 επανέρχεται η αρχική ρύθμιση (2 ήχοι).
Αυτόματο κλείσιμο Ο χρόνος αναμονής μετά το πλήρες άνοιγμα ρυθμίζεται από το A.C.T.	ON: 1, 5 Απενεργοποιημένο από το εργοστάσιο. Το P1 ενεργοποιεί τη λειτουργία (1 s)· με νέο πάτημα του P1 απενεργοποιείται (2 ήχοι). Μετά από STOP, ενεργοποίηση της προστασίας λόγω εμποδίου ή διακοπή ρεύματος, ο αυτοματισμός δεν ξεκινά.
Αυτοματισμός μετά από μερική στάση Ελέγξτε σε συνδυασμό με την αποθηκευμένη μερική θέση και το A.C.T.	ON: 2, 5 Ενεργοποιημένο από το εργοστάσιο. Το P1 απενεργοποιεί τη λειτουργία (2 ήχοι)· με νέο πάτημα του P1 ενεργοποιείται (1 s). Μετά την αλλαγή, δοκιμάστε έναν πλήρη και έναν μερικό κύκλο. Αν το φύλλο παραμείνει σε μερική θέση, χρησιμοποιήστε την εντολή 2–7 για πλήρες κλείσιμο.
Έλεγχος φωτοκυττάρων Απαιτείται σωστή καλωδίωση του TX μέσω του TS.	ON: 2, 4 Απενεργοποιημένο από το εργοστάσιο. Το P1 ενεργοποιεί τη λειτουργία (1 s)· με νέο πάτημα του P1 απενεργοποιείται (2 ήχοι).
Εμπόδιο με τον κινητήρα σε στάση Όταν είναι ενεργή η προστασία που ανιχνεύει εμπόδιο, δεν επιτρέπει την εκκίνηση.	ON: 2, 3, 4 Απενεργοποιημένο από το εργοστάσιο. Το P1 ενεργοποιεί τη λειτουργία (1 s)· με νέο πάτημα του P1 απενεργοποιείται (2 ήχοι).
Κωδικοποιητής Έλεγχος της επιβράδυνσης και της ανίχνευσης εμποδίων.	ON: 1, 2, 3, 4 Ενεργοποιημένος από το εργοστάσιο. Το P1 απενεργοποιεί τη λειτουργία (2 ήχοι)· με νέο πάτημα του P1 ενεργοποιείται (1 s). Μετά την ενεργοποίηση, ελέγξτε την εκμάθηση και την προστασία.
Παρατεταμένο πάτημα κουμπιού Άνοιγμα 2–3P και κλείσιμο 2–7 μόνο όσο κρατάτε πατημένο το μπουτόν NO. Οι υπόλοιπες εντολές, συμπεριλαμβανομένων των ασύρματων, απενεργοποιούνται.	ON: 1, 2, 4 Απενεργοποιημένο από το εργοστάσιο. Το P1 ενεργοποιεί τη λειτουργία (1 s)· με νέο πάτημα του P1 απενεργοποιείται (2 ήχοι).
Προειδοποιητική αναλαμπή πριν από την κίνηση Ο φάρος αναβοσβήνει για 5 s πριν από την κίνηση.	ON: 3, 5 Απενεργοποιημένο από το εργοστάσιο. Το P1 ενεργοποιεί τη λειτουργία (1 s)· με νέο πάτημα του P1 απενεργοποιείται (2 ήχοι).
Ταχύτητα κίνησης Επιλογή της κύριας ταχύτητας· η επιβράδυνση ρυθμίζεται από ξεχωριστό trimmer.	ON: 1, 4, 5 Εργοστασιακή ρύθμιση: 100 %. Το P1 ρυθμίζει την ταχύτητα στο 60 % (μείωση κατά 40 %, η λυχνία LED ανάβει και ακούγεται ήχος για 1 s)· με νέο πάτημα του P1 επανέρχεται στο 100 % (2 ήχοι).
Αποθήκευση trimmer Κοινή αποθήκευση των A.C.T., SP.SLOW και SENS.	ON: 2, 3, 4, 5 Ρυθμίστε τα trimmer και πατήστε P1· η λυχνία LED ανάβει και ακούγεται ήχος για 1 s. Χωρίς αποθήκευση, οι αλλαγές χάνονται.
Τηλεχειριστήριο – μερικό άνοιγμα Αποθήκευση κουμπιού τηλεχειριστηρίου.	ON: 1 Πατήστε P1 → η λυχνία LED αναβοσβήνει· μέσα σε 10 s πατήστε το κουμπί του τηλεχειριστηρίου. Επιτυχής αποθήκευση = η λυχνία LED ανάβει και ακούγεται ήχος για 1 s· ήδη αποθηκευμένο τηλεχειριστήριο = γρήγορο αναβόσβημα και 4 ήχοι.
Τηλεχειριστήριο – μόνο άνοιγμα Ίδια διαδικασία σύζευξης.	ON: 2 Πατήστε P1 και, μέσα σε 10 s, το κουμπί του τηλεχειριστηρίου· η επιβεβαίωση γίνεται όπως παραπάνω.
Τηλεχειριστήριο – βηματική λειτουργία Άνοιγμα – κλείσιμο – αλλαγή κατεύθυνσης.	ON: 1, 2 Πατήστε P1 και, μέσα σε 10 s, το κουμπί του τηλεχειριστηρίου· η επιβεβαίωση γίνεται όπως παραπάνω.
Τηλεχειριστήριο – διαδοχική λειτουργία Άνοιγμα – STOP – κλείσιμο – STOP.	ON: 3 Πατήστε P1 και, μέσα σε 10 s, το κουμπί του τηλεχειριστηρίου· η επιβεβαίωση γίνεται όπως παραπάνω.
Διαγραφή όλων των χρηστών Διαγράφει ολόκληρη τη μνήμη ασύρματων χειριστηρίων.	ON: 1, 3 Κρατήστε πατημένο το P1 για 5 s. Μετά τη διαγραφή, η λυχνία LED ανάβει και ακούγεται ήχος για 1 s· στη συνέχεια, συζεύξτε ξανά τα τηλεχειριστήρια.
Επαναφορά παραμέτρων Επαναφέρει τις ρυθμίσεις των λειτουργιών.	ON: 1, 2, 3, 4, 5 Πατήστε P1· η λυχνία LED αναβοσβήνει και ακούγονται 2 ήχοι. Με αυτή την επαναφορά δεν διαγράφονται οι χρήστες. Ελέγξτε ξανά την κατεύθυνση, το STOP, το CX, την εκμάθηση και όλες τις προστασίες.

Trimmer και αποθήκευση τιμών

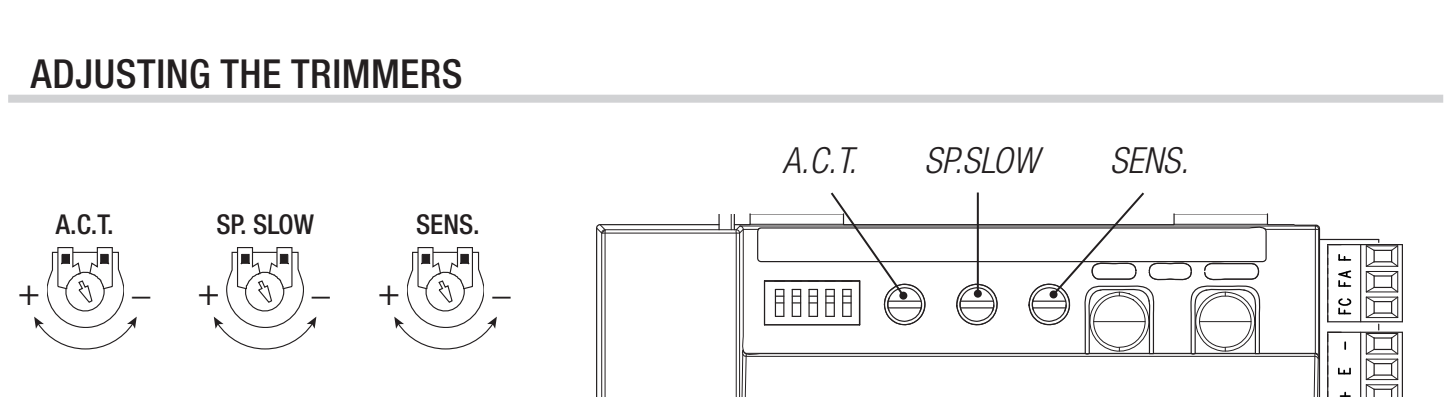

Trimmer	Εύρος / σκοπός
A.C.T.	Χρόνος αναμονής για αυτόματο κλείσιμο 1–120 s· ενεργοποιήστε τον αυτοματισμό με ξεχωριστή λειτουργία.
SP.SLOW	Ταχύτητα επιβράδυνσης 30 % (−) έως 60 % (+) της μέγιστης ταχύτητας.
SENS.	Ευαισθησία ανίχνευσης εμποδίων: − ελάχιστη, + μέγιστη ευαισθησία. Μετά την αλλαγή, ελέγξτε τις δυνάμεις και την προστασία.

Μετά τη ρύθμιση των trimmer, αποθηκεύστε και τις τρεις τιμές: Θέστε τα DIP 2,3,4,5 στο ON, πατήστε P1, περιμένετε την επιβεβαίωση με τη λυχνία LED και ήχο 1 s και, στη συνέχεια, θέστε όλα τα DIP στο OFF. Χωρίς αυτή την αποθήκευση, οι αλλαγές χάνονται.

Σύζευξη τηλεχειριστηρίων

Το ZN6 αποθηκεύει έως 25 χρήστες. Για σύστημα 433,92 MHz με σταθερό κωδικό, μπορείτε να χρησιμοποιήσετε AF43S και συμβατό TOP-432EE. Τοποθετείτε την κάρτα AF μόνο όταν δεν υπάρχει τροφοδοσία. Η ίδια συχνότητα από μόνη της δεν εγγυάται συμβατή κωδικοποίηση.

Επιλέξτε τον συνδυασμό DIP για την επιθυμητή εντολή: 1 = μερικό άνοιγμα· 2 = μόνο άνοιγμα· 1,2 = άνοιγμα–κλείσιμο–αλλαγή κατεύθυνσης· 3 = άνοιγμα–STOP–κλείσιμο–STOP.
Πατήστε P1. Όταν η λυχνία LED αρχίσει να αναβοσβήνει, μέσα σε 10 δευτερόλεπτα πατήστε το επιλεγμένο κουμπί του τηλεχειριστηρίου.
Η λυχνία LED ανάβει και ένας ήχος διάρκειας 1 s επιβεβαιώνει την αποθήκευση. Ένα ήδη αποθηκευμένο τηλεχειριστήριο υποδεικνύεται με γρήγορο αναβόσβημα και 4 ήχους.
Επαναφέρετε όλα τα DIP στο OFF και ελέγξτε τη λειτουργία που έχει αντιστοιχιστεί.

Διαγραφή τηλεχειριστηρίων και επαναφορά

Διαγραφή όλων των χρηστών: DIP 1,3 στο ON, τα υπόλοιπα στο OFF· κρατήστε πατημένο το P1 για 5 s. Η λυχνία LED ανάβει και ένας ήχος διάρκειας 1 s επιβεβαιώνει τη διαγραφή. Στη συνέχεια, θέστε τα DIP στο OFF. Με αυτόν τον τρόπο διαγράφονται όλα τα αποθηκευμένα τηλεχειριστήρια.

Επαναφορά παραμέτρων: και τα πέντε DIP στη θέση ON και πατήστε P1. Η LED αναβοσβήνει και ακούγονται δύο ήχοι· έπειτα και τα πέντε DIP στη θέση OFF. Η επαναφορά δεν διαγράφει τις παραμέτρους χρήστη. Πριν από την επόμενη λειτουργία, ρυθμίστε ξανά και ελέγξτε τη φορά, το STOP, το CX, την εκμάθηση και τις διατάξεις ασφαλείας.

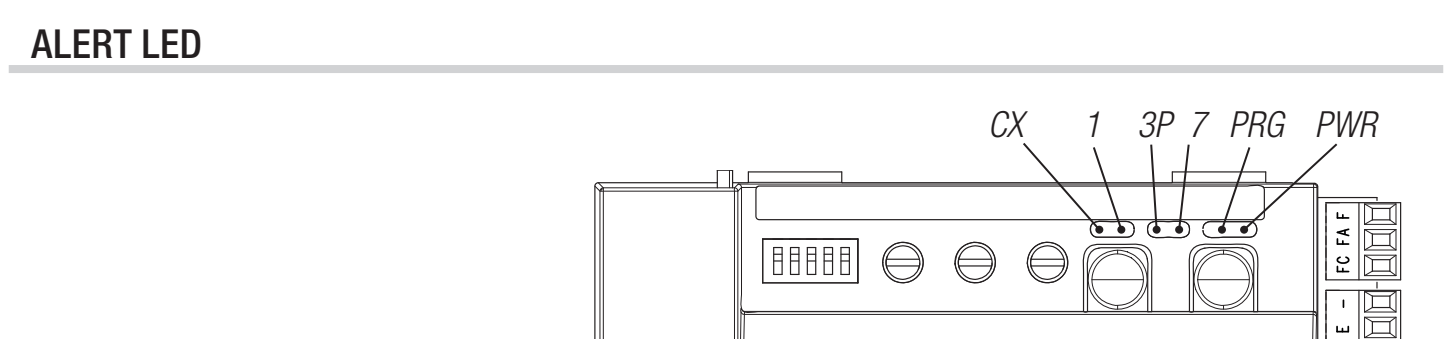

Διαγνωστικά ZN6

LED	Σημασία / τι πρέπει να ελεγχθεί
CX – κίτρινη	Ανάβει όταν είναι ανοικτή η επαφή NC 2–CX. Δέσμη, τροφοδοσία και επαφή φωτοκυττάρων.
1 – κίτρινη	Ανάβει όταν είναι ανοικτή η επαφή NC 1–2. STOP και διαμόρφωσή του.
3P – κίτρινη	Ανάβει όταν είναι κλειστή η επαφή NO 2–3P· αν παραμένει αναμμένη, ελέγξτε αν έχει κολλήσει κάποια εντολή.
7 – κίτρινη	Ανάβει όταν είναι κλειστή η επαφή NO 2–7· ελέγξτε το κουμπί/διακόπτη.
PRG – κόκκινη	Προγραμματισμός, αναμονή για αυτόματο κλείσιμο ή βλάβη. Η σημασία εξαρτάται από τη διαδικασία που εκτελείται.
PWR – πράσινη	Τροφοδοσία πλακέτας. Αν δεν ανάβει, ελέγξτε την παροχή και τις ασφάλειες.

Ένδειξη	Έλεγχος / αποκατάσταση
4 ήχοι κατά την εκμάθηση	Ελέγξτε την εκμάθηση, τη φορά, τους τερματικούς διακόπτες, την ελεύθερη κίνηση και τον κωδικοποιητή.
4 ήχοι κατά τη σύζευξη	Ο πομπός είναι ήδη αποθηκευμένος· δεν πρόκειται για επιβεβαίωση νέας αποθήκευσης.
4 ήχοι σε μερική θέση	Επιλέξτε άλλη επιτρεπόμενη μερική θέση.
Δεν κινείται	Ελέγξτε την παροχή, την ασφάλιση του μηχανισμού κίνησης, το STOP, το ενεργοποιημένο CX, τη δοκιμή TS και τις εντολές που παραμένουν συνεχώς ενεργοποιημένες.
Ανοίγει, αλλά δεν κλείνει	Ελέγξτε τα φωτοκύτταρα και την επαφή NC τους· για αυτόματο κλείσιμο, ελέγξτε επίσης την ενεργοποίησή του και την αποθηκευμένη τιμή A.C.T.

Ασφάλειες ZN6

Κύκλωμα	Ταχεία ασφάλεια
Δίκτυο LINE	1,6 A-F
Παρελκόμενα	2 A-F

Ελέγχετε τις ασφάλειες χωρίς τροφοδοσία. Χρησιμοποιείτε ασφάλεια ίδιας ονομαστικής τιμής και ταχείας τήξης· η χρήση ασφάλειας μεγαλύτερης τιμής ή η επαναλαμβανόμενη αντικατάστασή της χωρίς αποκατάσταση του βραχυκυκλώματος δεν αποτελεί επισκευή.

Συντήρηση και σέρβις

Ελέγχετε τακτικά ότι η διαδρομή και η οδοντωτή ράγα είναι καθαρές, ότι η χειροκίνητη κίνηση γίνεται εύκολα, καθώς και τη στερέωση του μηχανισμού κίνησης, τα τερματικά στοπ, την κατάσταση των καλωδίων, την απασφάλιση, τα φωτοκύτταρα και τα υπόλοιπα στοιχεία ασφαλείας. Πριν από τον καθαρισμό ή οποιαδήποτε επέμβαση, αποσυνδέστε την παροχή δικτύου και τυχόν εφεδρική μπαταρία. Σε περίπτωση ζημιάς, ασυνήθιστου θορύβου ή κραδασμών, διακόψτε τη λειτουργία και φροντίστε να αποκατασταθεί η αιτία.

Η αύξηση της ευαισθησίας SENS. δεν υποκαθιστά την επισκευή του μηχανισμού· οι τιμές των ρυθμιστικών πρέπει να αποθηκευτούν μέσω των DIP 2,3,4,5 και του P1. Μετά το σέρβις, ελέγξτε ξανά όλη την κίνηση, τις δυνάμεις και τις διατάξεις προστασίας.

Τεχνικά χαρακτηριστικά BXL04AGS

Παράμετρος	Τιμή
Μέγιστο βάρος φύλλου	400 kg
Μέγιστο μήκος φύλλου	10 m
Τροφοδοσία μηχανισμού κίνησης – δίκτυο	230 V AC, 50/60 Hz
Τροφοδοσία κινητήρα	24 V DC
Ισχύς	150 W
Μέγιστη κατανάλωση ρεύματος	7 A
Βαθμός προστασίας	IP44
Θερμοκρασία λειτουργίας	−20 έως +55 °C
Λειτουργία	Κύκλος λειτουργίας 50 %· δεν αφορά τον αριθμό κύκλων ανά ώρα.
Κατανάλωση σε κατάσταση αναμονής	7,4 W
Κλάση προστασίας	I
Γρανάζι / τερματικοί διακόπτες	Μονάδα 4 / μηχανικοί
Έλεγχος της συγκεκριμένης έκδοσης	ZN6, DIP + ρυθμιστικά + P1
Βάρος μηχανισμού κίνησης χωρίς παρελκόμενα	7,7 kg

Εγχειρίδιο μηχανισμού κίνησης CAME BXL04AGS

PDF

Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;

Επιλέξτε τον τρόπο που σας εξυπηρετεί:

παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]

Ρωτήστε μας για το προϊόν Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 400kg CAME BXL04AGS, 801MS-0140 (D)

Προϊόν:	Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 400kg CAME BXL04AGS, 801MS-0140 (D)
Όνομα:
Ηλεκτρονικό ταχυδρομείο:
Τηλέφωνο:
Κείμενο:
	Αυτός ο ιστότοπος προστατεύεται από το reCAPTCHA από το Google.

Εκτύπωση σελίδας

ΓΡΗΓΟΡΗ ΕΠΙΚΟΙΝΩΝΙΑ

Ηλεκτρονικό ταχυδρομείο:

[email protected]
