Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 400 kg CAME BXV04AGS, 801MS-0150 (D)
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
524,92 € με ΦΠΑ
| Βάρος |
|---|
| 12 kg |
Περιγραφή του προϊόντος Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 400 kg CAME BXV04AGS, 801MS-0150 (D)
Μηχανισμός κίνησης CAME BXV04AGS είναι σχεδιασμένος για συρόμενες πύλες βάρους έως 400 kg και πλάτους διέλευσης έως 14 m. Διαθέτει ηλεκτρομηχανικό διακόπτη στάσης. Ο μηχανισμός κίνησης είναι μηαναστρέψιμος. Αναλυτικά τεχνικά χαρακτηριστικά ». Λήψη εγχειριδίου ».
BXV04AGS με πίνακα ελέγχου ZN7 είναι μηχανισμός κίνησης συρόμενου φύλλου με κινητήρα 24 V DC και μηχανικούς τερματικούς διακόπτες. Η παροχή δικτύου είναι 230 V AC. Αξιολογήστε συνολικά το βάρος, το μήκος και την αντίσταση της αυλόπορτας· ο μηχανισμός κίνησης δεν είναι λύση για φύλλο που κινείται δύσκολα ή είναι κατεστραμμένο.
Η εγκατάσταση, η σύνδεση στο δίκτυο και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Πριν από οποιαδήποτε επέμβαση, αποσυνδέστε την παροχή δικτύου και τυχόν μπαταρίες. Ο κωδικοποιητής και τα φωτοκύτταρα δεν υποκαθιστούν τα σταθερά μηχανικά στοπ, την προστασία των επικίνδυνων σημείων και τον έλεγχο των δυνάμεων στην ολοκληρωμένη αυλόπορτα.
Πριν από τον προγραμματισμό, ελέγξτε τον πίνακα ZN7 και το μενού του. Οι αναφερόμενες τιμές αντιστοιχούν στις ρυθμίσεις μενού F28 = 60–100 %, F8 = 1/2 και U3 = 0/1. Αν ο πίνακάς σας διαθέτει διαφορετικές τιμές, χρησιμοποιήστε τις ρυθμίσεις που αντιστοιχούν στη συγκεκριμένη έκδοσή του· εμφανίστε την έκδοση μέσω του H1.

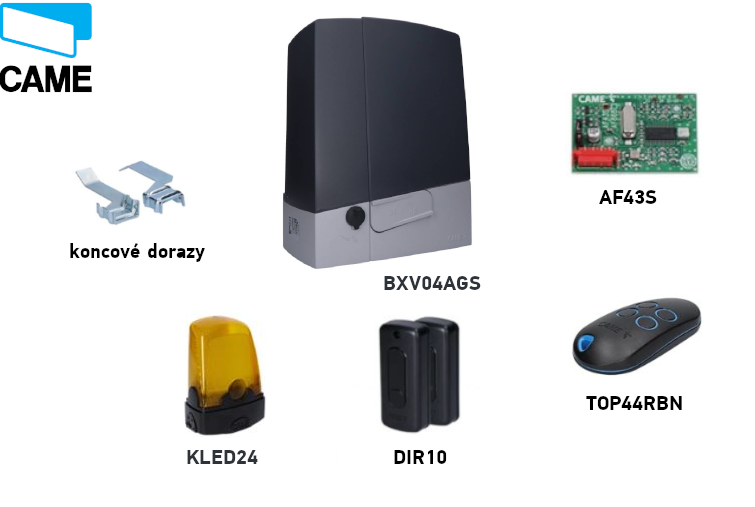

Σετ CAME BXV04AGS
Το σετ περιλαμβάνει μηχανισμό κίνησης με κινητήρα 24 V, τηλεχειριστήριο, φωτοκύτταρα, ραδιοφωνικό δέκτη και φάρο. Επιλέξτε τα πρόσθετα εξαρτήματα, ιδίως την οδοντωτή κρεμαγιέρα και τον πρόσθετο χειρισμό, ανάλογα με τη συγκεκριμένη αυλόπορτα. Ελέγξτε την ονομασία του συστήματος ελέγχου και των παρεχόμενων εξαρτημάτων πριν από τη σύνδεση.
| Χαρακτηριστικό | CAME BXV04AGS |
|---|---|
| Σετ |  BXV04AGS / 801MS-0150 (D) |
| Μέγιστο φύλλο | 400 kg / 14 m |
| Κινητήρας / ισχύς | 24 V DC / 170 W |
| Σύστημα ελέγχου σε αυτό το εγχειρίδιο | ZN7: οθόνη και μενού |
| Λειτουργία | Εντατική λειτουργία |
| Μνήμη ραδιοσυχνοτήτων | 250 χρήστες |
Συμβατά αξεσουάρ
| Τι | Γιατί | Τύπος |
|---|---|---|
| Φωτοκύτταρα | Έλεγχος διέλευσης· επιλέξτε την απόκριση της εισόδου ασφαλείας. |
|
| Φάρος | Ένδειξη κίνησης της αυλόπορτας. |
|
| Δέκτης | Ασύρματος χειρισμός με αντίστοιχη κωδικοποίηση. |
|
| Τηλεχειριστήριο | Πρόσθετος πομπός για συμβατό σύστημα σταθερού κωδικού. |
|
| Κρεμαγιέρα | Μετάδοση της κίνησης στο φύλλο. |
|
| Κουμπί / κλειδοδιακόπτης | Τοπική εντολή ή STOP. |
|
Εγκατάσταση μηχανισμού κίνησης
Με τον μηχανισμό απασφαλισμένο, η αυλόπορτα πρέπει να κινείται εύκολα σε όλη τη διαδρομή, χωρίς κλίση, κατεστραμμένους τροχούς ή κίνδυνο εκτροχιασμού από τον οδηγό. Ελέγξτε τα σταθερά μηχανικά στοπ στην ανοιχτή και στην κλειστή θέση, τη σταθερότητα της βάσης και την προστασία των σημείων όπου το φύλλο μπορεί να παγιδεύσει κάποιον. Δεν πρέπει να λιμνάζει νερό στον χώρο του μηχανισμού κίνησης ούτε να πέφτει πάνω του απευθείας εκτόξευση νερού.

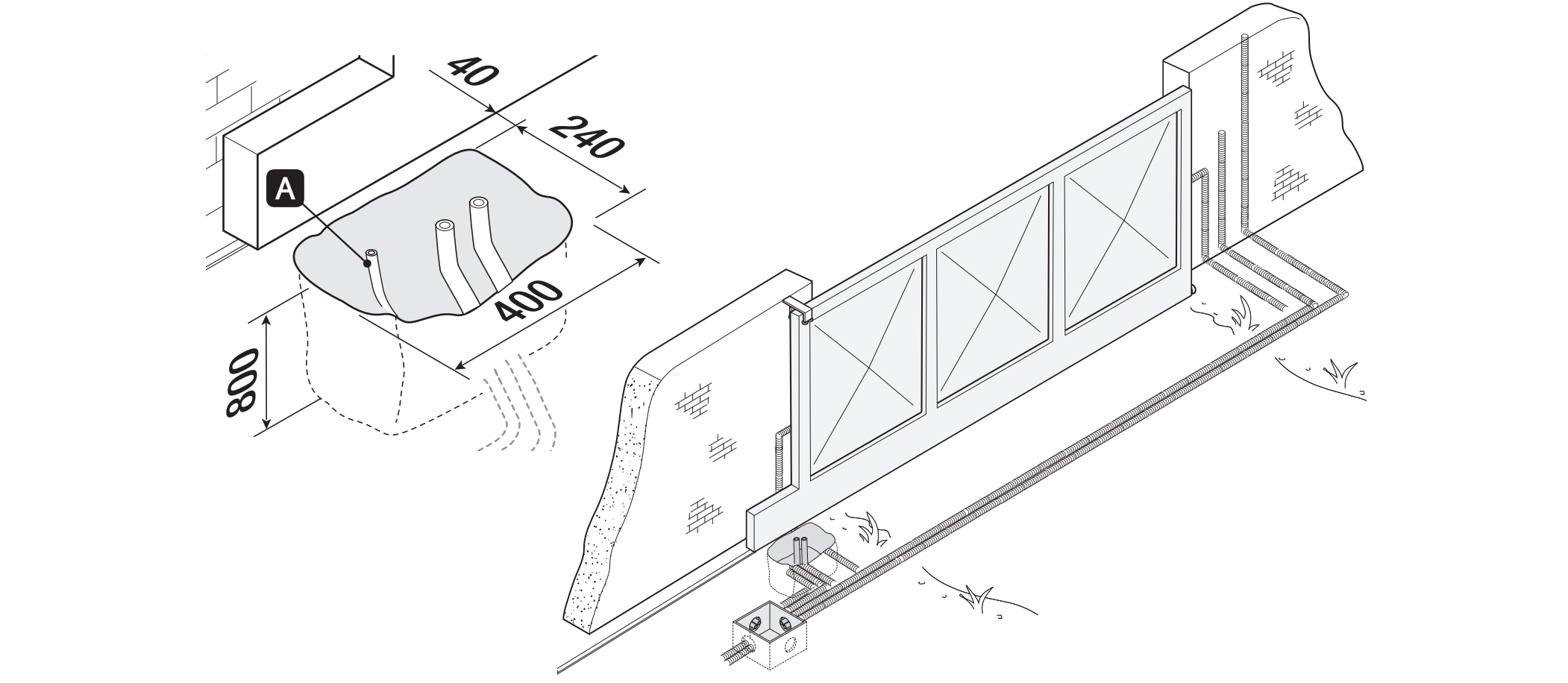

Θεμέλιο και πλάκα αγκύρωσης

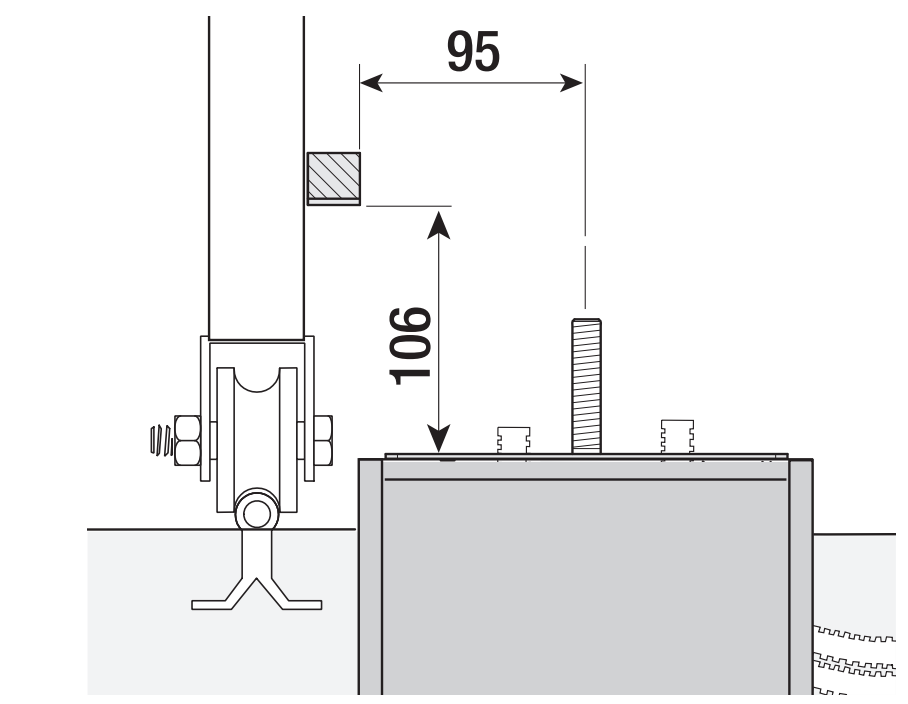

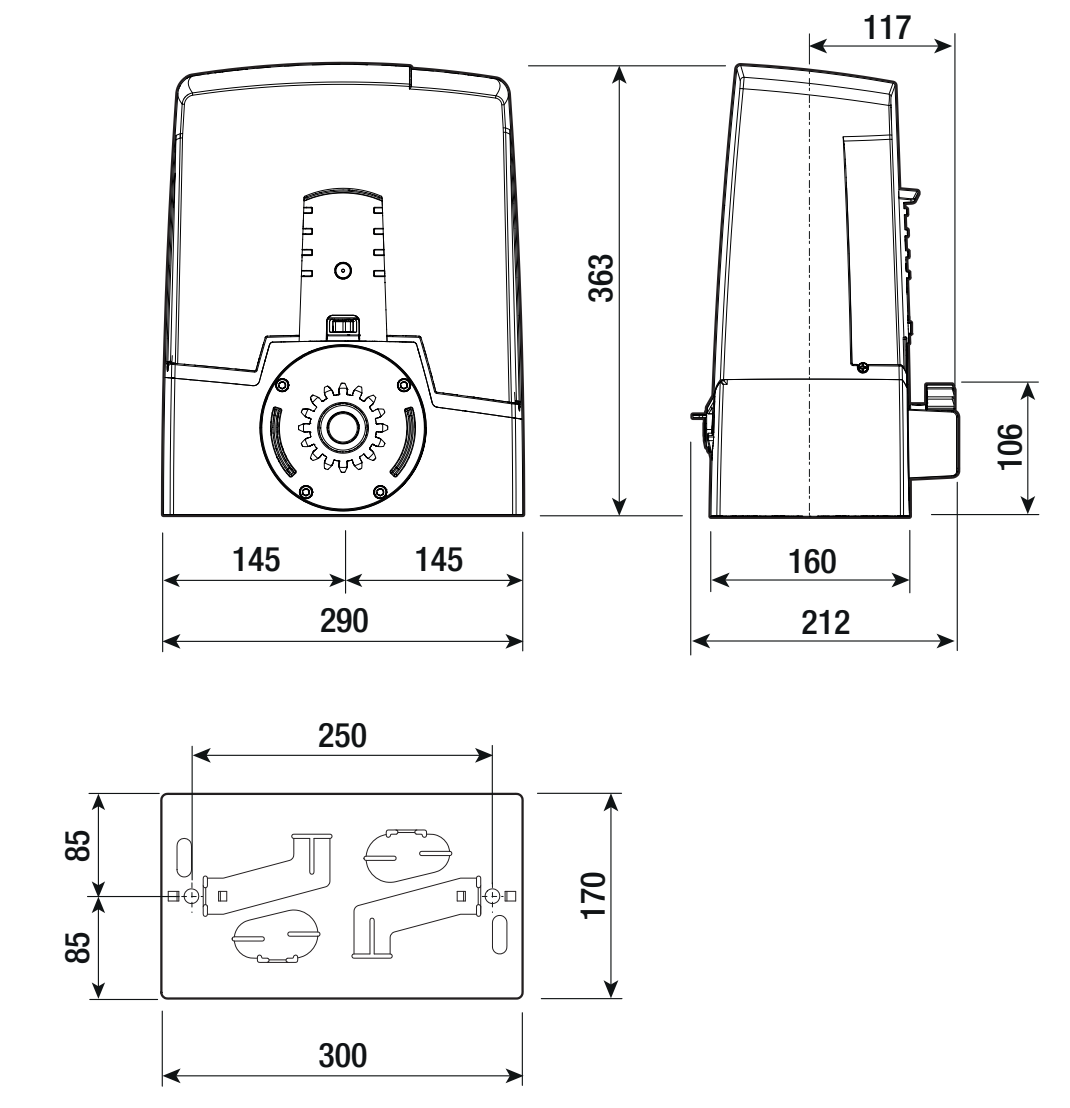

Το παράδειγμα εγκατάστασης περιλαμβάνει εκσκαφή 400 × 240 mm και βάθος 800 mm. Προσαρμόστε τις διαστάσεις του θεμελίου στο έδαφος και στη συγκεκριμένη αυλόπορτα. Ο ξυλότυπος προεξέχει 50 mm πάνω από το έδαφος· χρησιμοποιήστε οπλισμό και αγκύρια M12. Για την τροφοδοσία του μηχανισμού κίνησης συνιστάται σωλήνας προστασίας καλωδίων Ø 40 mm, για τα αξεσουάρ Ø 25 mm και για τυχόν κορδόνι απασφάλισης Ø 20 mm.
Τοποθετήστε την πλάκα αγκύρωσης οριζόντια, περάστε τα καλώδια από τις οπές της και αφήστε τα σπειρωτά τμήματα των αγκυρίων να προεξέχουν από την επιφάνεια. Αφήστε το σκυρόδεμα να ωριμάσει για τουλάχιστον 24 ώρες. Καθορίστε τη θέση της πλάκας σε σχέση με την κρεμαγιέρα σύμφωνα με το διαστασιολογημένο σχέδιο· το ύψος του πινιόν διαφέρει μεταξύ αυτών των δύο μηχανισμών κίνησης.

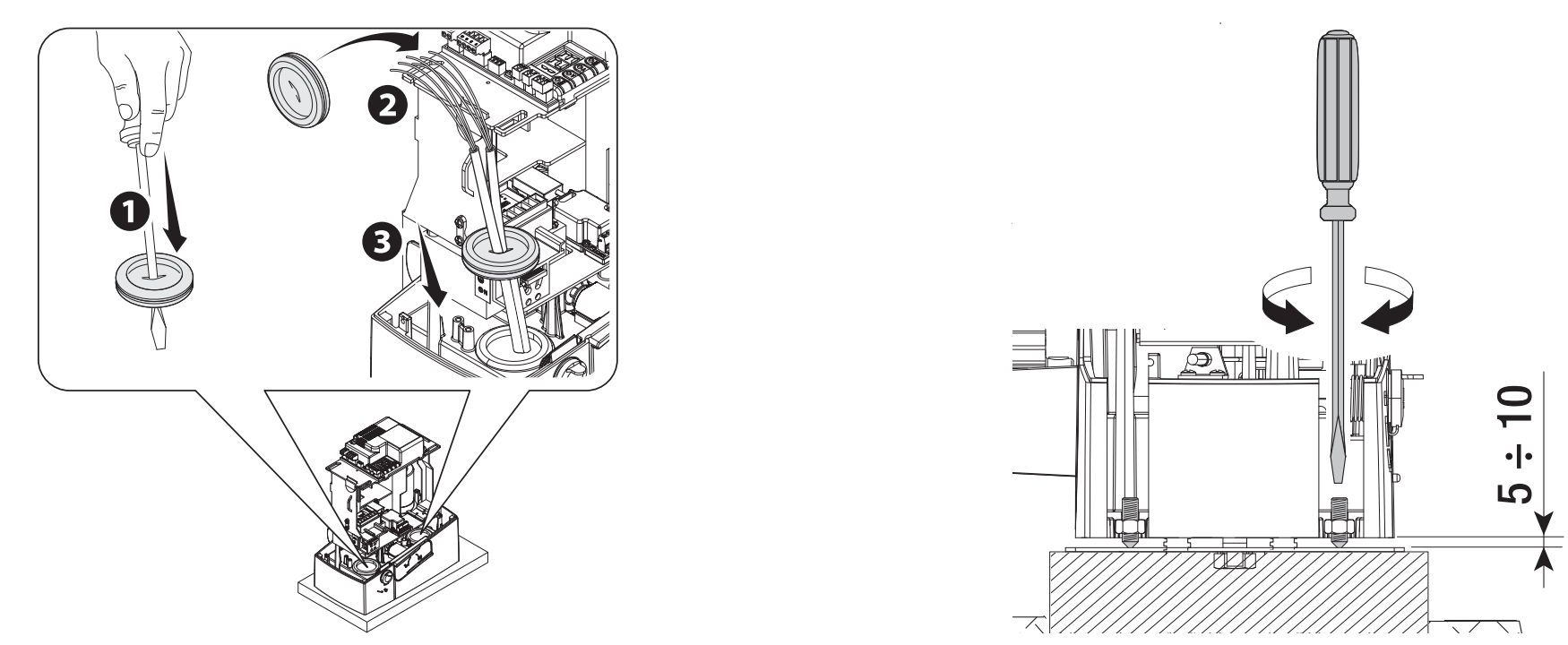

Τοποθέτηση και ρύθμιση ύψους

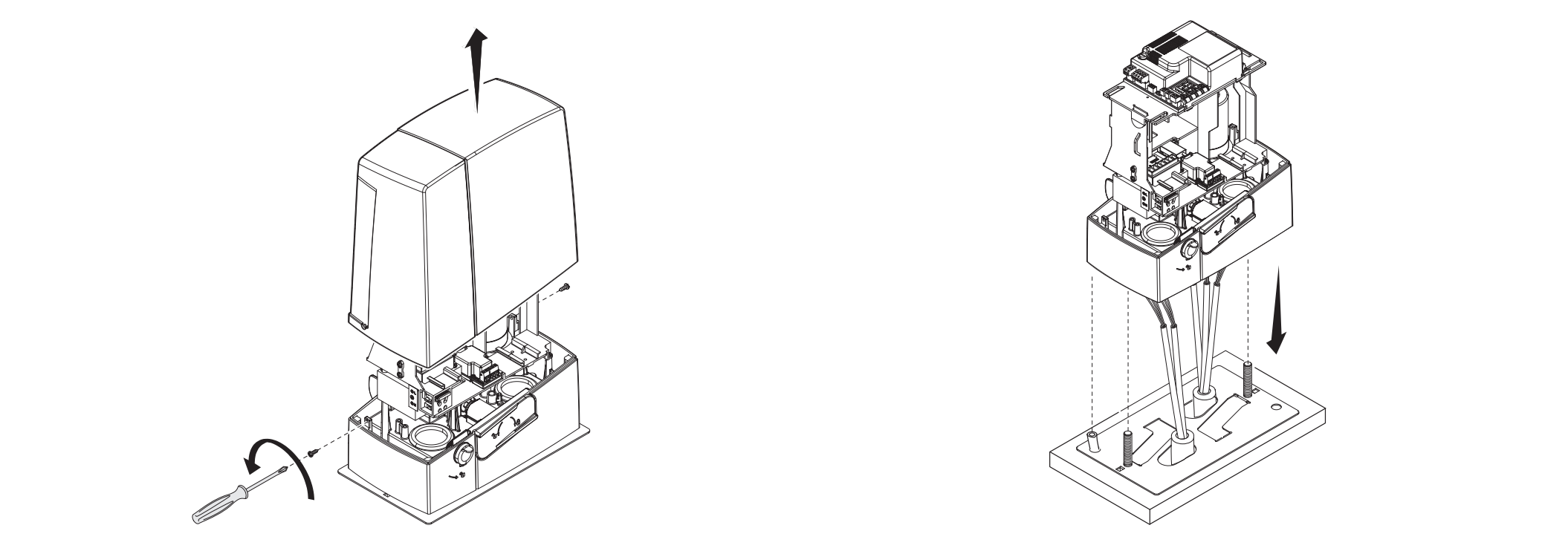

Αφαιρέστε το κάλυμμα και τοποθετήστε τον μηχανισμό κίνησης στην πλάκα. Τα καλώδια πρέπει να περάσουν από το κάτω μέρος του περιβλήματος και μέσα από τους σωστά τοποθετημένους στυπιοθλίπτες. Κατά τη ρύθμιση, ανασηκώστε τον μηχανισμό κίνησης με τα σπειρωτά πόδια κατά 5–10 mm, ώστε να υπάρχει περιθώριο για τη ρύθμιση της εμπλοκής.
Κρεμαγιέρα και διάκενο εμπλοκής

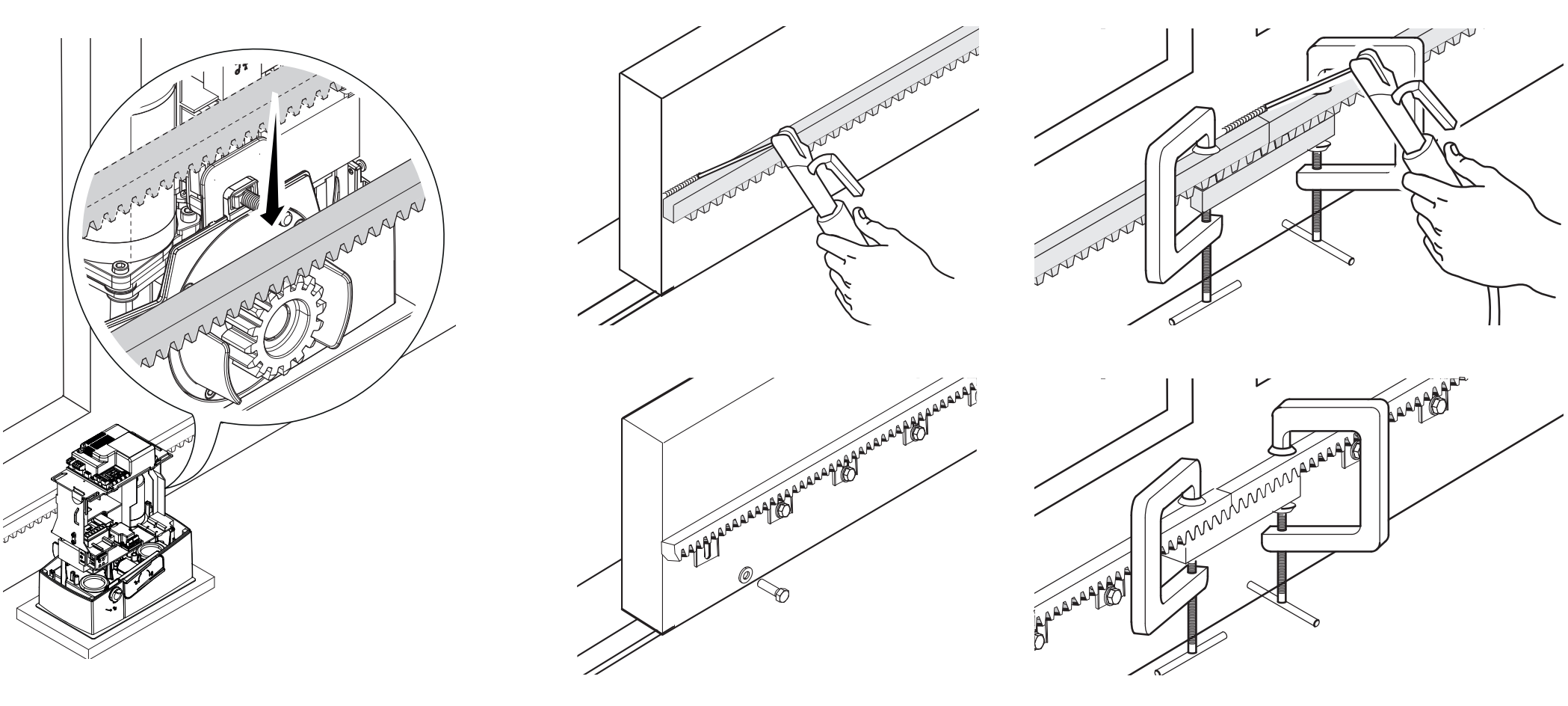

Απασφαλίστε τον μηχανισμό κίνησης και στερεώστε την κρεμαγιέρα μετακινώντας το φύλλο χειροκίνητα. Κατά τη σύνδεση των τμημάτων, χρησιμοποιήστε βοηθητικό τμήμα κρεμαγιέρας κάτω από τον σύνδεσμο, ώστε τα δόντια να συνεχίζουν ομαλά το ένα το άλλο. Μετά την εγκατάσταση, ρυθμίστε την κατακόρυφη και την οριζόντια θέση του μηχανισμού κίνησης.

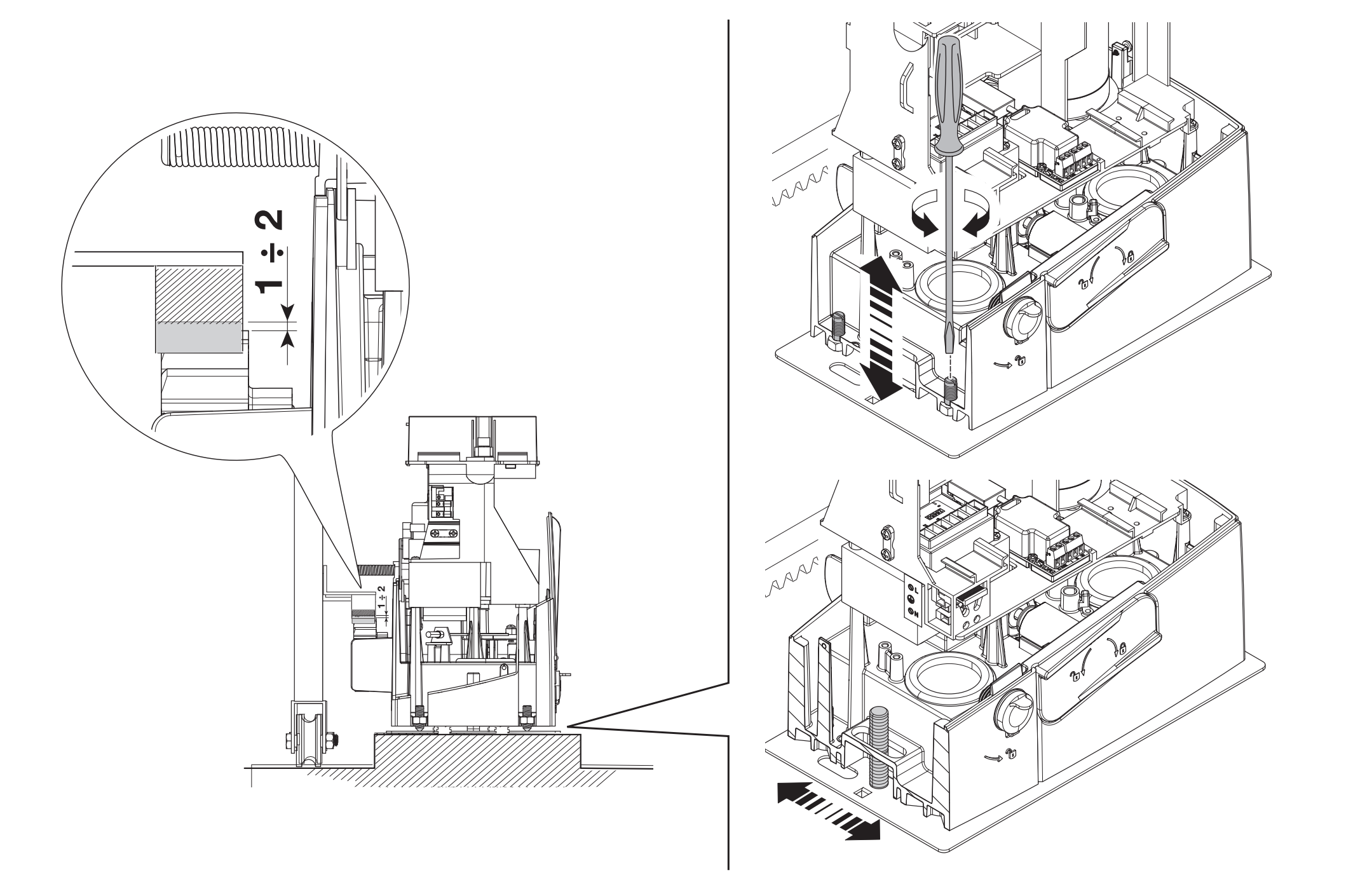

Αφήστε διάκενο 1–2 mm μεταξύ της κρεμαγιέρας και του πινιόν. Το βάρος της αυλόπορτας δεν πρέπει να στηρίζεται στον μηχανισμό κίνησης. Μετακινήστε χειροκίνητα το φύλλο σε όλη τη διαδρομή, ελέγξτε την εμπλοκή και τις ενώσεις της κρεμαγιέρας και μόνο τότε σφίξτε τα παξιμάδια και τις ροδέλες στα αγκύρια.

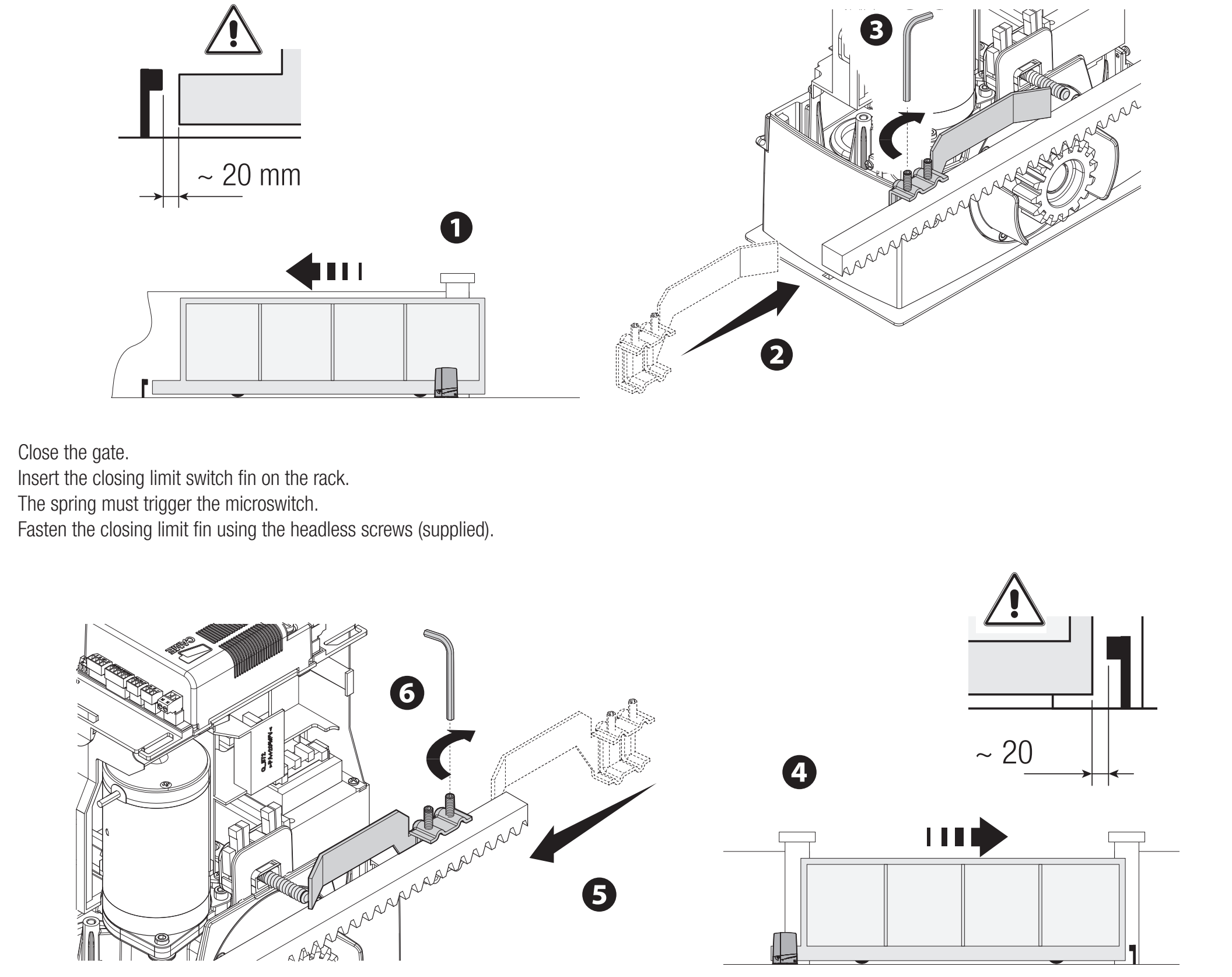

Μηχανικοί τερματικοί διακόπτες
Μετακινήστε χειροκίνητα το φύλλο στην ανοιχτή θέση. Στερεώστε στην κρεμαγιέρα το στοπ ενεργοποίησης ανοίγματος, έτσι ώστε η ράμπα ενεργοποίησής του να μετακινεί αξιόπιστα τον ελατηριωτό μικροδιακόπτη. Ρυθμίστε το στοπ κλεισίματος με τον ίδιο τρόπο. Ασφαλίστε καλά τα στοπ· το σταθερό μηχανικό στοπ της αυλόπορτας και το στοπ ενεργοποίησης του μηχανισμού κίνησης επιτελούν διαφορετικές λειτουργίες.
Στη διάταξη που απεικονίζεται, αφήστε περίπου 20 mm πριν από το σταθερό στοπ. Ελέγξτε την επιβράδυνση και το σταμάτημα με την πραγματική ταχύτητα και υπό φορτίο.
Καλωδίωση
| Σύνδεση | Καλώδιο / προϋπόθεση |
|---|---|
| Δίκτυο 230 V AC, L/N/PE | 3G × 1,5 mm² έως 20 m· 3G × 2,5 mm² για 20–30 m. |
| Χειριστήρια | Ο αριθμός των αγωγών εξαρτάται από τον χειρισμό· διατομή 0,5 mm² για τις σύντομες διαδρομές που αναφέρονται. |
| Φωτοκύτταρα DIR10 | TX: 2 × 0,5 mm²· RX: 4 × 0,5 mm². Τηρείτε τη σύνδεση TX και την επαφή NC. |
| Κεραία | RG58, έως 10 m· συνιστάται έως 5 m. |
| RSE / CRP | UTP CAT 5· ξεχωριστή σειριακή σύνδεση, όχι τροφοδοσία κινητήρα. |
Ο αριθμός των αγωγών πρέπει να καλύπτει ολόκληρο το επιλεγμένο διάγραμμα. Για μεγαλύτερη διαδρομή καλωδίωσης, ταυτόχρονα φορτία ή άλλο εξοπλισμό, ο τεχνικός πρέπει να υπολογίσει ξανά τη διατομή με βάση το ρεύμα και την πτώση τάσης. Προστατεύετε τα καλώδια από φθορές και από επαφή με τον κινητήρα ή τον μετασχηματιστή· δρομολογείτε χωριστά, με κατάλληλο τρόπο, την παροχή δικτύου και τα κυκλώματα χαμηλής τάσης.

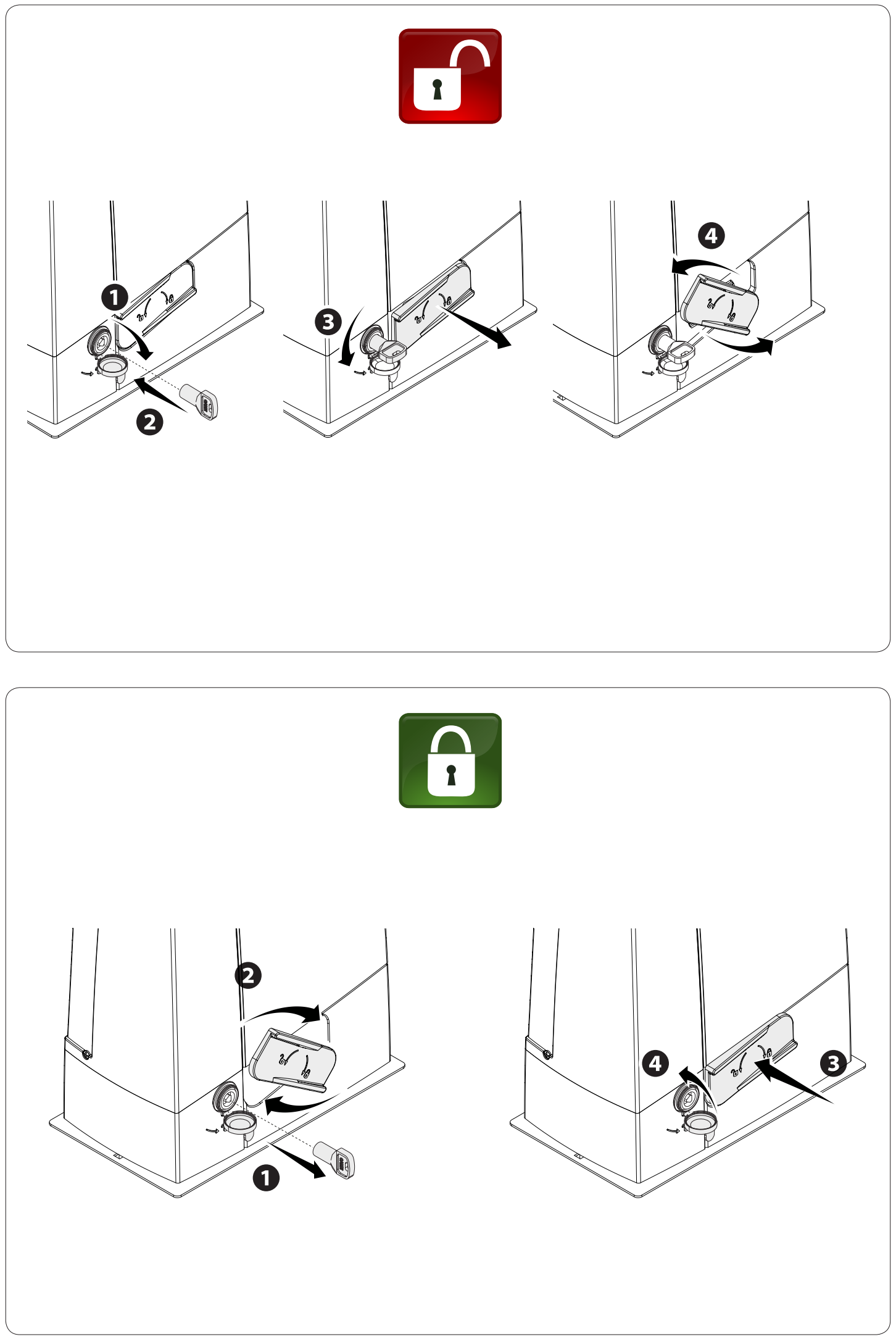

Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Πριν μετακινήσετε την πόρτα με το χέρι, αποσυνδέστε την τροφοδοσία και ασφαλίστε το φύλλο. Η απασφάλιση μιας κατεστραμμένης ή μη ζυγοσταθμισμένης πόρτας μπορεί να προκαλέσει ανεξέλεγκτη κίνηση.
- Εισαγάγετε το κλειδί στην κλειδαριά και γυρίστε το προς την κατεύθυνση του βέλους στην εικόνα.
- Τραβήξτε και ανοίξτε τον μοχλό απασφάλισης όπως φαίνεται στην εικόνα.
- Μετακινείτε την πόρτα χειροκίνητα και ελεγχόμενα, χωρίς να υπάρχουν άτομα στη διαδρομή της.
- Για να ασφαλίσετε ξανά, επαναφέρετε τον μοχλό στην αρχική του θέση και κλειδώστε τον μηχανισμό. Πριν δώσετε εντολή στον κινητήρα, βεβαιωθείτε ότι ο μηχανισμός κίνησης είναι ασφαλισμένος.

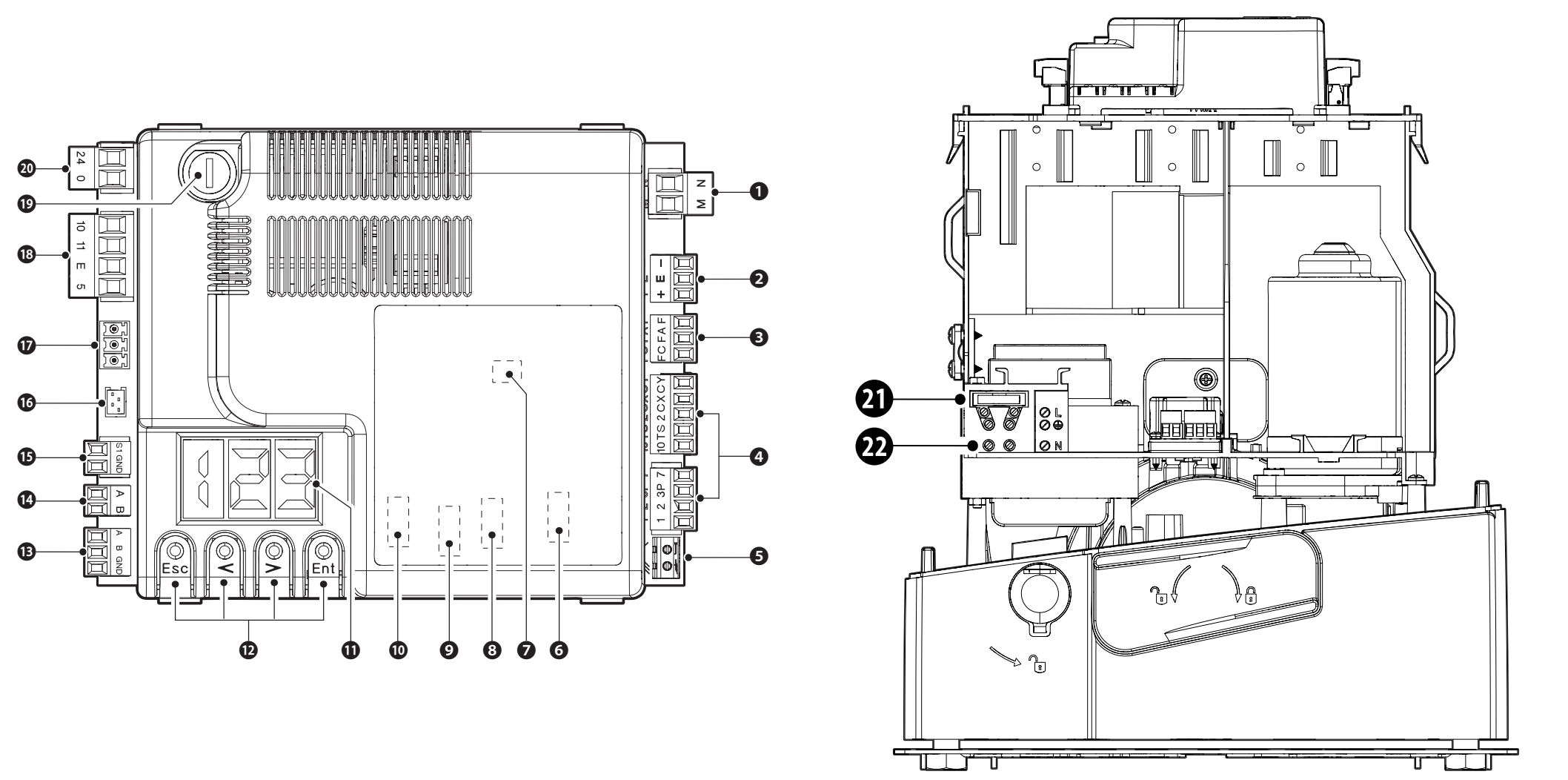

Προσανατολισμός στην πλακέτα ελέγχου ZN7

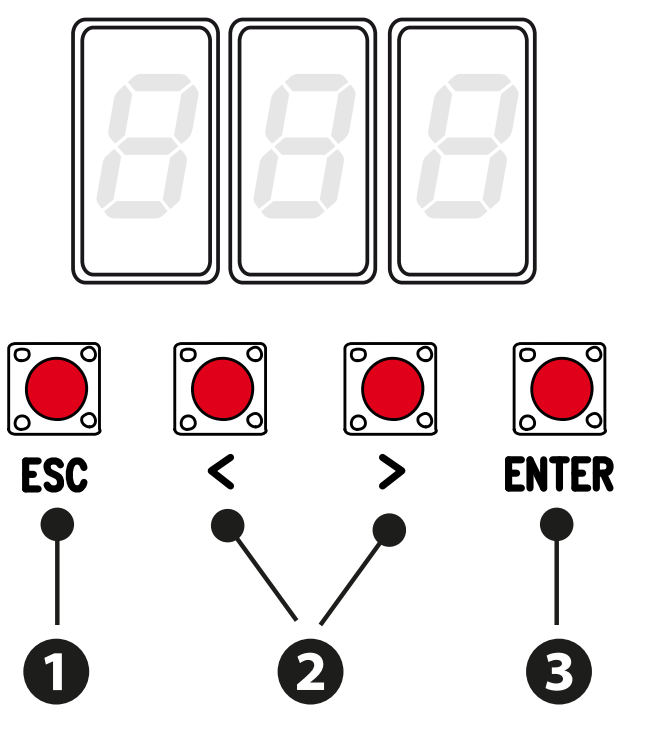

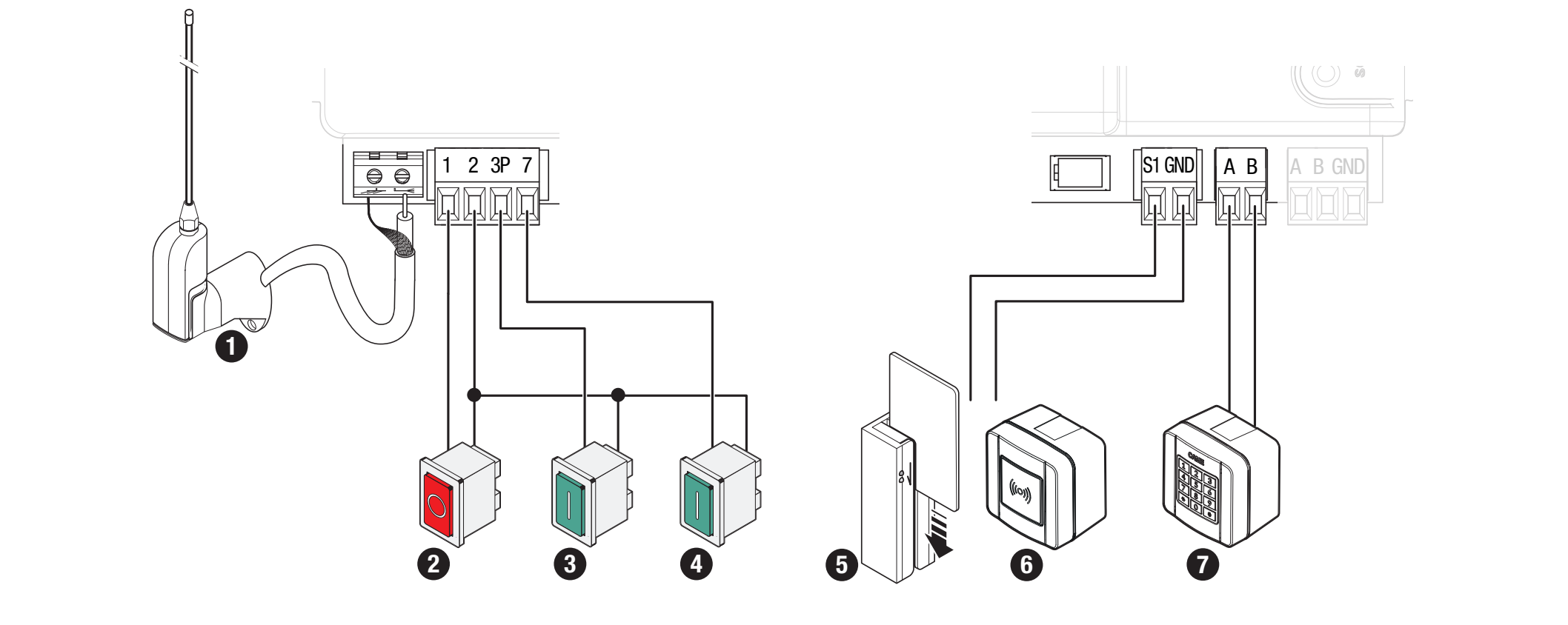

Η ZN7 διαθέτει οθόνη και κουμπιά ESC, βέλη και ENTER. Οι ρυθμίσεις, οι χρόνοι και οι χρήστες διαχειρίζονται μέσω του μενού. Οι σύνδεσμοι AF, Memory Roll, R700/R800, RSE και RIOCN8WS έχουν ξεχωριστές λειτουργίες· τοποθετείτε ή αφαιρείτε την κάρτα μόνο όταν έχουν αποσυνδεθεί τόσο το δίκτυο όσο και οι μπαταρίες.
| Αριθμός εικόνας | Στοιχείο |
|---|---|
| 1 / 2 / 3 | Κινητήρας / κωδικοποιητής / τερματικοί διακόπτες |
| 4 / 5 / 6 | Εντολές και ασφάλεια / κεραία / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 ή R800 / RSE / RIOCN8WS |
| 11 / 12 | Οθόνη / κουμπιά προγραμματισμού |
| 13 / 14 / 15 | Σειριακή σύνδεση A–B–GND / πληκτρολόγιο A–B / αναγνώστης πομποδέκτη S1–GND |
| 16 / 17 / 18 | Μονάδα GSM / RGP1 / εξαρτήματα και φωτισμός |
| 19 / 20 / 21 / 22 | Ασφάλεια εξαρτημάτων / είσοδος πλακέτας / ασφάλεια δικτύου / παροχή δικτύου |
Ακροδέκτες και τροφοδοσία ZN7
| Ακροδέκτες | Χρήση / τάση / πολικότητα |
|---|---|
| L / N / PE | Δίκτυο 230 V AC, 50/60 Hz για BXV04AGS. Το PE είναι ο προστατευτικός αγωγός· το AC δεν έχει +/−. |

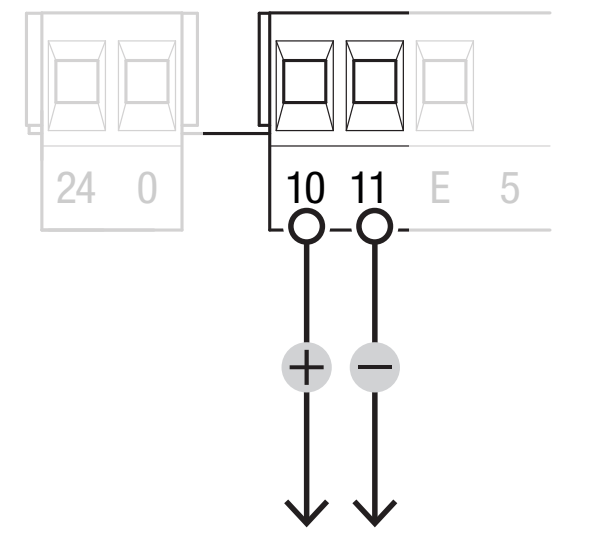

| 10 / 11 | Εξαρτήματα: συνήθως 24 V AC, σε λειτουργία με μπαταρία 24 V DC, συνολική κατανάλωση έως 40 W. Σε DC 10 = θετικό (+), 11 = αρνητικό (−)· σε AC χωρίς πολικότητα. |
| 10 / E | Φάρος ή φωτισμός κύκλου λειτουργίας, 24 V AC/DC, μέγ. 25 W. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το E η έξοδος με διακοπτόμενη λειτουργία. |
| 10 / 5 | Ένδειξη κατάστασης πόρτας, 24 V AC/DC, μέγ. 3 W. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το 5 η έξοδος με διακοπτόμενη λειτουργία· δεν προορίζεται για συνεχή τροφοδοσία. |
| 24 / 0 | Εσωτερική παροχή της πλακέτας από το τμήμα τροφοδοσίας· μην τη γεφυρώνετε ως έξοδο εξαρτημάτων ή ως εξωτερική είσοδο μπαταριών. |
| M / N | Κινητήρας 24 V DC· διατηρήστε τη συνδεσμολογία της σωστής διάταξης. Δεν είναι παροχή 230 V. |
| + / E / − | Κωδικοποιητής: τροφοδοσία +/− και σήμα E· δεν αποτελεί γενική έξοδο εξαρτημάτων. |
| F / FA, F / FC | F κοινός, FA άνοιγμα, FC κλείσιμο· επαφές τερματικού διακόπτη NC χωρίς πολικότητα. |
| A / B / GND – RSE | Σειριακή διεπαφή με κάρτα RSE· μην τη συγχέετε με τα A/B του πληκτρολογίου. |
Εντολές και επαφές ασφαλείας
| Ακροδέκτες | Επαφή / λειτουργία |
|---|---|
| 1–2 | NC STOP· ενεργοποιήστε F1 = ON, εάν είναι συνδεδεμένο. Εργοστασιακή ρύθμιση F1 = OFF. Χωρίς πολικότητα. |
| 2–7 | Εντολή NO· η λειτουργία επιλέγεται από το F7. Επαφή χωρίς δυναμικό, χωρίς πολικότητα. |
| 2–3P | NO για μερικό ή πλήρες άνοιγμα, ανάλογα με το F8. Επαφή χωρίς δυναμικό, χωρίς πολικότητα. |
| 2–CX / 2–CY | Είσοδοι ασφαλείας NC· ρυθμίστε τα F2/F3. Χωρίς πολικότητα. |
| 10 / TS | Ελεγχόμενος κλάδος τροφοδοσίας φωτοκυττάρων σύμφωνα με το διάγραμμα· μην ενεργοποιείτε το F5 χωρίς σωστή σύνδεση. |
| A–B / R800 | Κωδικοποιημένο πληκτρολόγιο με κάρτα αποκωδικοποίησης R800, F14 = 1. |
| S1–GND / R700 | Πομποδέκτης ή αναγνώστης με R700, F14 = 0. |
| Κεραία / AF | RG58 και πρόσθετη κάρτα ραδιοεπικοινωνίας κατάλληλης συχνότητας/κωδικοποίησης. |
Φάρος και ένδειξη κατάστασης

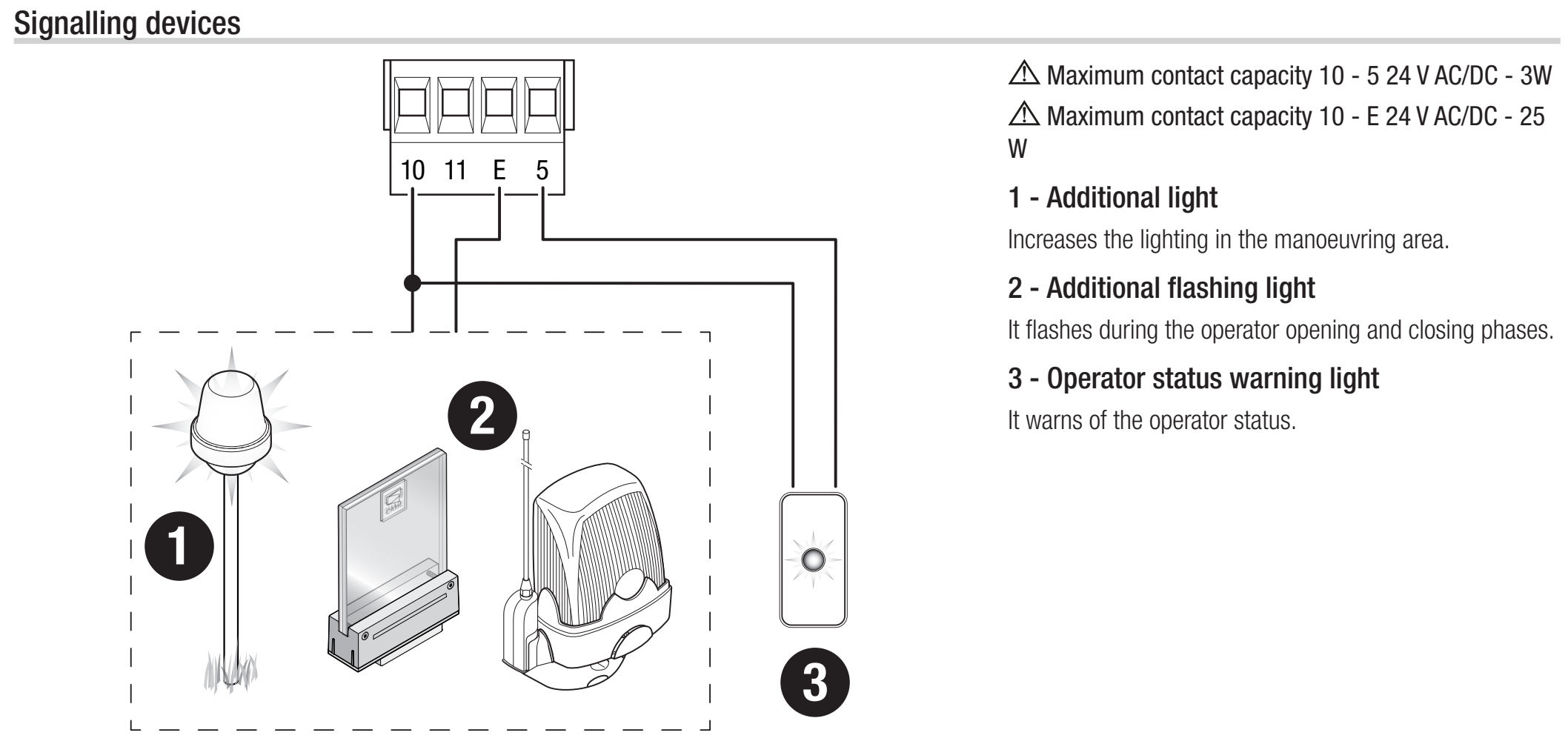

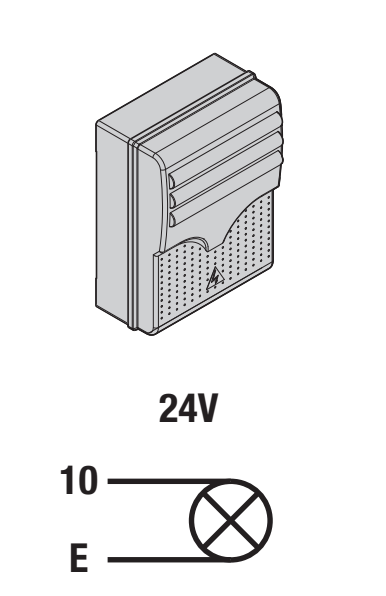

KLED24, 24 V AC/DC και 2 W, συνδέστε το στο 10–E· για τον φάρο, ρυθμίστε F18 = 0. Το KLED24 δεν έχει ξεχωριστά σημειωμένους ακροδέκτες +/− τροφοδοσίας. Σε AC δεν υπάρχει πολικότητα συνεχούς ρεύματος· σε DC, το 10 είναι η κοινή θετική έξοδος της πλακέτας. Μη συνδέετε φάρο 230 V σε αυτήν την έξοδο 24 V.
Η έξοδος 10–5 προορίζεται για ένδειξη κατάστασης χαμηλής ισχύος, μέγ. 3 W, με ρύθμιση F10. Η λειτουργία φωτισμού κύκλου F18 = 1 απαιτεί χρόνο αυτόματου κλεισίματος· το φως παραμένει αναμμένο από το άνοιγμα έως το πλήρες κλείσιμο, συμπεριλαμβανομένου του χρόνου αναμονής.
Φωτοκύτταρα και έλεγχος ασφαλείας

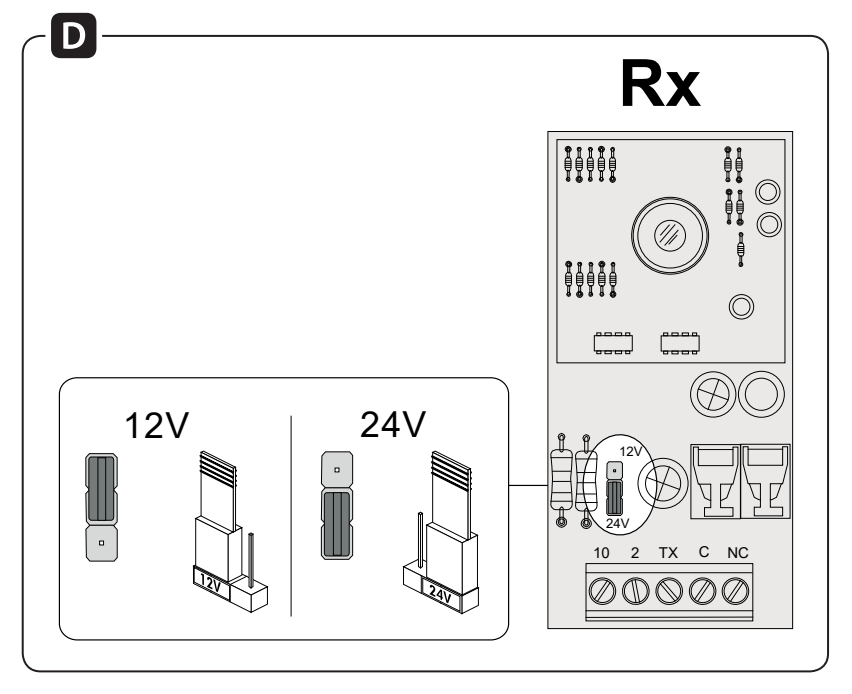

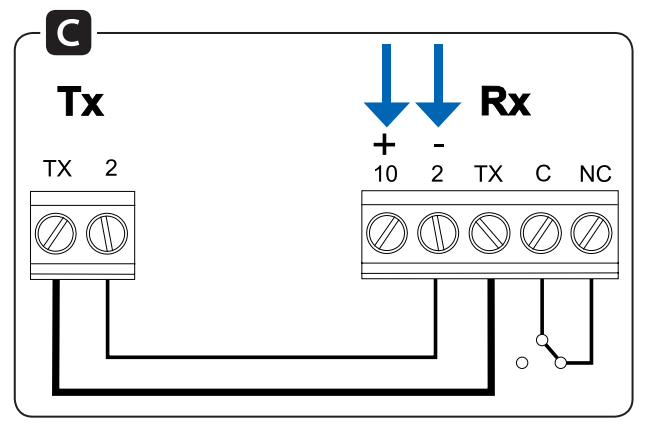

CAME DIR10 αποτελείται από πομπό TX και δέκτη RX με εμβέλεια 10 m. Ρυθμίστε τον βραχυκυκλωτήρα του δέκτη στα 24 V. Η κατανάλωση του ζεύγους είναι 60 mA στα 24 V AC. Η τροφοδοσία του RX επισημαίνεται ως 10 (+), 2 (−)· το TX έχει TX (+), 2 (−). Με τροφοδοσία εναλλασσόμενου ρεύματος δεν ισχύει πολικότητα συνεχούς ρεύματος. Ο ακροδέκτης TX αποτελεί μέρος του συγχρονισμού· μην παραλείψετε τη σύνδεσή του.

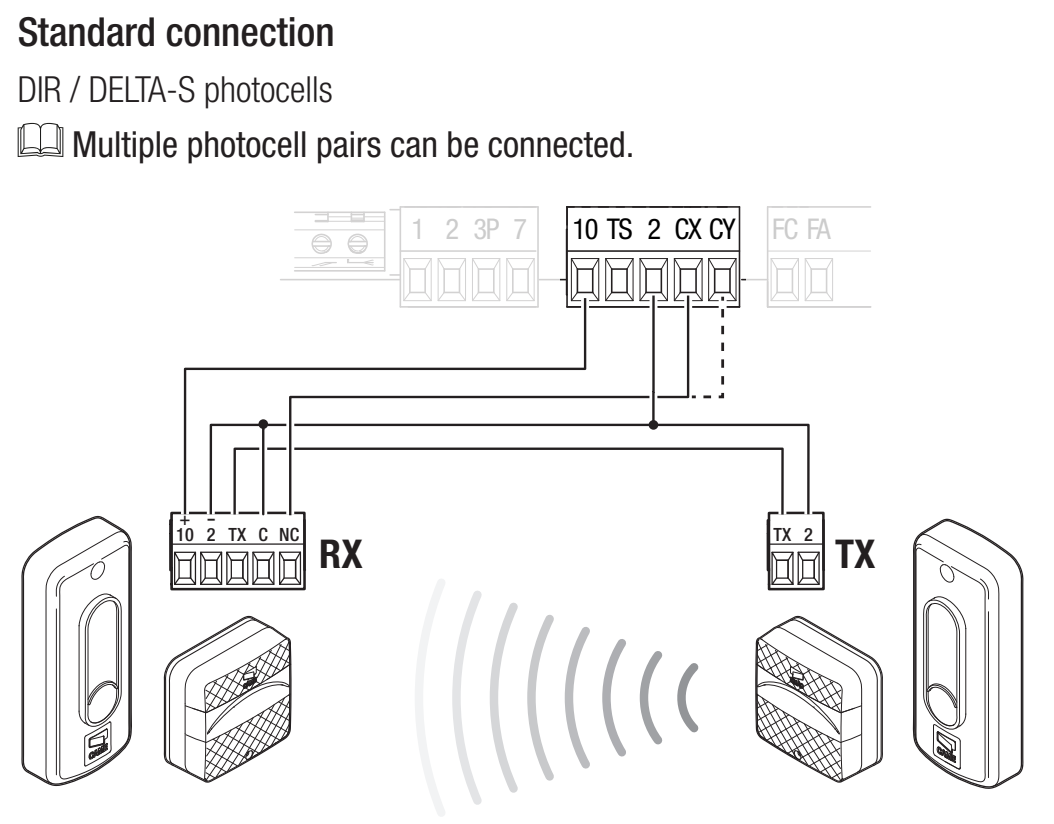

| Ακροδέκτης φωτοκυττάρου | Συνηθισμένη σύνδεση | Σύνδεση με έλεγχο |
|---|---|---|
| RX 10 (+) | Πλακέτα 10 | Πλακέτα 10 |
| RX 2 (−) και RX C | Πλακέτα 2 | Πλακέτα 2 |
| RX TX ↔ TX TX (+) | Συνδέστε το TX μεταξύ δέκτη και πομπού | Ίδια σύνδεση |
| TX 2 (−) | Πλακέτα 2 | Πλακέτα TS |
| RX NC | Πλακέτα CX | Πλακέτα CX |
Η επαφή C–NC είναι επαφή ασφαλείας χωρίς τάση. Δεν έχει θετικό ή αρνητικό πόλο. Το κύκλωμα τροφοδοσίας και το κύκλωμα επαφής είναι δύο διαφορετικά κυκλώματα. Σε DC, το 10 είναι ο θετικός πόλος· ο αρνητικός ακροδέκτης RX 2 συνδέεται, στο συγκεκριμένο αυτό διάγραμμα, στον κοινό ακροδέκτη 2 της πλακέτας. Μη συγχέετε τον ακροδέκτη 2 με τον ακροδέκτη τροφοδοσίας 11.
Για επαφή στο CX, ρυθμίστε F2 = C1. Για επαφή στο CY, επιλέξτε την αντίστοιχη απόκριση μέσω του F3. Το C1 ανοίγει ξανά κατά το κλείσιμο, το C2 κλείνει ξανά κατά το άνοιγμα, το C3 σταματά και στη συνέχεια κλείνει αυτόματα και απαιτεί F19· το C4 περιμένει να απομακρυνθεί το εμπόδιο και κατόπιν επαναφέρει την κίνηση.

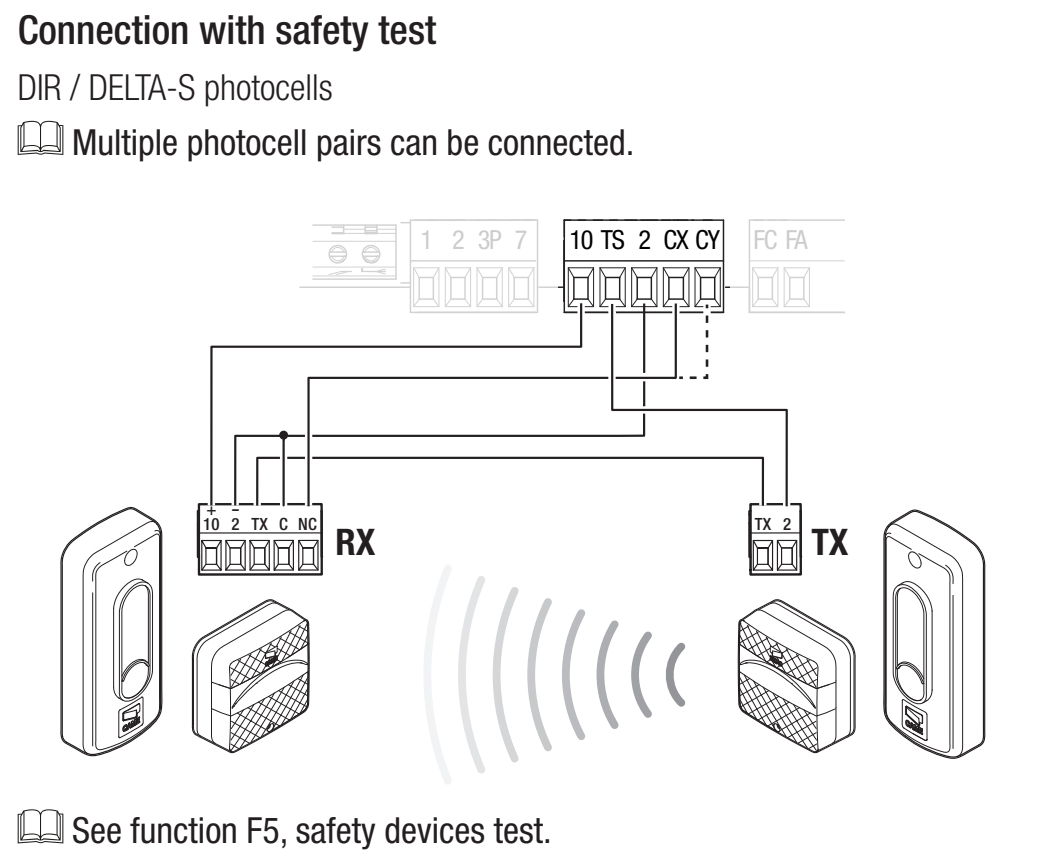

Σύνδεση ελέγχου μέσω TS
Κατά τον έλεγχο, το TX 2 μεταφέρεται στο TS, ενώ τα RX 2 και RX C παραμένουν στον ακροδέκτη 2 της πλακέτας. Η σύνδεση TX μεταξύ πομπού και δέκτη παραμένει. Αλλάξτε πρώτα τη σύνδεση χωρίς τροφοδοσία και ενεργοποιήστε τον έλεγχο μόνο μετά.
Ρυθμίστε F5 = 1 για CX, 2 για CY ή 4 για CX και CY. Σε περίπτωση αποτυχίας του ελέγχου εμφανίζεται το E4 και ο μηχανισμός κίνησης δεν εκτελεί την εντολή. Η λειτουργία χρησιμοποιείται μαζί με ενεργές εισόδους ασφαλείας.
Μετά τη σύνδεση, δοκιμάστε να διακόψετε τη δέσμη κατά την αντίστοιχη κίνηση και κατόπιν να την αποκαταστήσετε. Μη γεφυρώνετε την είσοδο ασφαλείας ως μόνιμη λύση σε βλάβη.
Ακμές ασφαλείας
Συνδέστε την ακμή επαφής NC μεταξύ 2 και CX ή CY και επιλέξτε C7 – επανάνοιγμα κατά το κλείσιμο ή C8 – επανακλείσιμο κατά το άνοιγμα. Η επαφή χωρίς τάση δεν έχει πολικότητα. Μη συνδέετε ακμή αντίστασης ως απλή επαφή NC· απαιτείται κατάλληλη διεπαφή για τον συγκεκριμένο ελεγκτή.
Πρώτη εκκίνηση του ZN7
- Ελέγξτε την ελεύθερη κίνηση, την οδοντωτή ράγα, τα σταθερά και τα ηλεκτρικά τερματικά στοπ, την ασφάλιση του μηχανισμού κίνησης, τη συνδεσμολογία και την προστασία των επικίνδυνων σημείων.
- Ενεργοποιήστε την τροφοδοσία και ελέγξτε την οθόνη. Ρυθμίστε A1 = 1 για κινητήρα έως 400 kg, F54 ανάλογα με τη φορά και F1 ανάλογα με το συνδεδεμένο STOP.
- Ρυθμίστε τα F2/F3 για τις συνδεδεμένες προστασίες και, εφόσον χρειάζεται, τον έλεγχο F5. Αφήστε απενεργοποιημένες τις εισόδους που δεν χρησιμοποιούνται. Για την εκμάθηση, το F11 πρέπει να είναι ON.
- Εκτελέστε A3 – εκμάθηση διαδρομής.
- Ρυθμίστε τις παραμέτρους λειτουργίας και τους χρήστες και δοκιμάστε ολόκληρο τον κύκλο, το μερικό άνοιγμα, κάθε διάταξη ασφαλείας, τον φάρο και τη συμπεριφορά μετά από διακοπή ρεύματος.
Ο πρώτος κανονικός ελιγμός μετά την ενεργοποίηση της τροφοδοσίας είναι το άνοιγμα· περιμένετε να ολοκληρωθεί. Η βαθμονόμηση A3 έχει τη δική της ακολουθία. Σε περίπτωση ασυνήθιστου θορύβου, κραδασμών ή λανθασμένης φοράς, σταματήστε αμέσως με ESC/STOP και αντιμετωπίστε την αιτία.

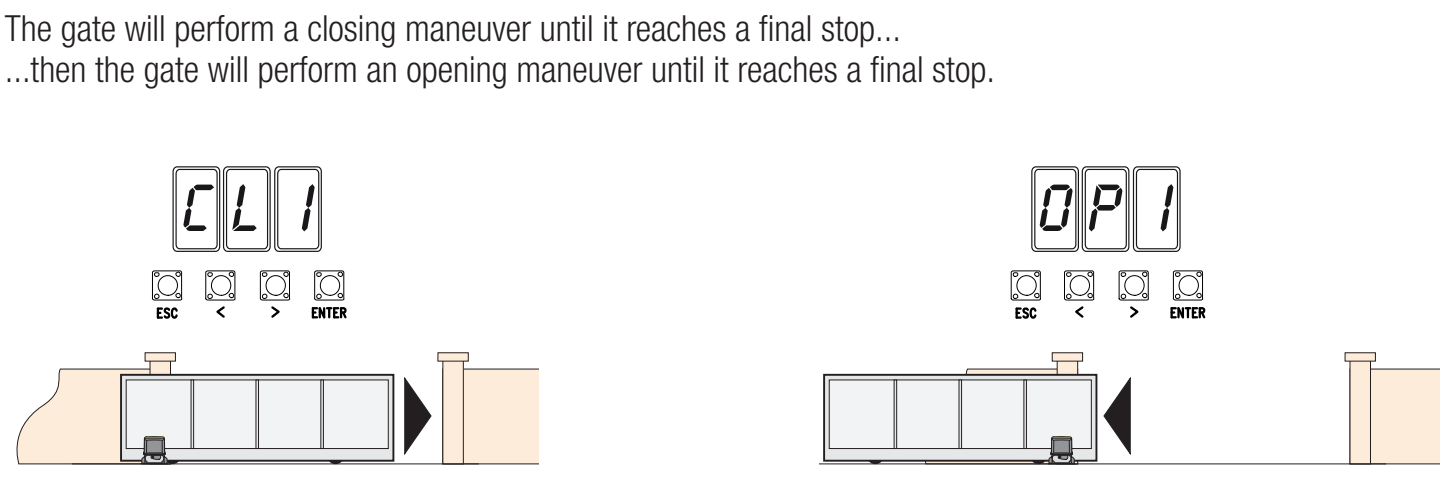

A3 – αυτόματη εκμάθηση διαδρομής
Προϋποθέσεις: σωστές ρυθμίσεις A1 και F54, ρυθμισμένο STOP, ενεργός κωδικοποιητής, σωστοί τερματικοί διακόπτες και σταθερά στοπ. Μετακινήστε χειροκίνητα το φύλλο περίπου στη μέση και ασφαλίστε ξανά τον μηχανισμό κίνησης. Ο χώρος πρέπει να παραμείνει ελεύθερος.
Κατά τη βαθμονόμηση, οι διατάξεις ασφαλείας είναι απενεργοποιημένες, εκτός από τη διακοπή με το κουμπί ESC. Ο τεχνικός πρέπει να επιβλέπει ολόκληρη την κίνηση και να εμποδίζει την είσοδο ατόμων στη διαδρομή.
- Πατήστε ENTER, επιλέξτε A3 με τα βέλη και επιβεβαιώστε με ENTER.
- Επιλέξτε ON και επιβεβαιώστε με ENTER.
- Ο μηχανισμός κίνησης αρχικά κλείνει μέχρι την τερματική θέση, ένδειξη CL1.
- Έπειτα ανοίγει μέχρι την τερματική θέση, ένδειξη OP1.
- Μετά την ολοκλήρωση, ελέγξτε ολόκληρη την κίνηση και τις διατάξεις ασφαλείας. Σε περίπτωση E1/E2, πρώτα αντιμετωπίστε την αιτία σύμφωνα με τη διαγνωστική διαδικασία· μην επαναλαμβάνετε την εκμάθηση όσο υπάρχει μηχανική βλάβη.
Προγραμματισμός από την οθόνη
Προγραμματίζετε όταν ο μηχανισμός κίνησης είναι σταματημένος. ENTER ανοίγει το μενού και επιβεβαιώνει την επιλογή· βέλη </> επιλέγουν στοιχείο ή αλλάζουν τιμή. Μετά την αλλαγή, πατήστε ENTER για επιβεβαίωση. ESC ακυρώνει μη επιβεβαιωμένη αλλαγή, επιστρέφει πίσω ή κλείνει το μενού. Κατά την κανονική λειτουργία, το ESC σταματά τον μηχανισμό κίνησης· τα βέλη επιτρέπουν δοκιμαστική κίνηση.
Με έντονη γραφή επισημαίνονται οι εργοστασιακές τιμές που ορίζονται ρητά για το συγκεκριμένο μενού. Οι λειτουργίες των παρελκομένων εμφανίζονται μόνο όταν υπάρχει η απαιτούμενη πλακέτα ή είναι ενεργή η σχετική λειτουργία. Πριν από οποιαδήποτε αλλαγή, σημειώστε τις τρέχουσες ρυθμίσεις. Μικρότερος αριθμός ευαισθησίας F34/F35 σημαίνει μεγαλύτερη ευαισθησία· μετά από αλλαγή ταχύτητας, ροπής ή ευαισθησίας, πρέπει να ελέγξετε τις δυνάμεις και τις διατάξεις ασφαλείας.
Λειτουργίες F
Χρήστες και σύστημα U / A / H
Σύζευξη και διαγραφή τηλεχειριστηρίων
Η μνήμη ZN7 έχει χωρητικότητα 250 χρηστών. Ο δέκτης πρέπει να είναι εγκατεστημένος στην υποδοχή AF και να είναι συμβατός με τη συχνότητα και την κωδικοποίηση του πομπού. Παράδειγμα σταθερού κωδικού 433,92 MHz είναι το TOP-432EE με AF43S. Το U4 μπορεί να περιορίσει το εύρος των κωδικοποιήσεων που λαμβάνονται· η ίδια συχνότητα από μόνη της δεν αρκεί.
- Στο U1 επιλέξτε τη λειτουργία: 1 βήμα προς βήμα, 2 διαδοχικά, 3 μόνο άνοιγμα ή 4 μερικό άνοιγμα.
- Επιβεβαιώστε με ENTER και στείλτε τον κωδικό πατώντας το επιλεγμένο πλήκτρο του τηλεχειριστηρίου.
- Επαναλάβετε τη διαδικασία για τον επόμενο χρήστη. Σημειώστε τους αριθμούς αποθήκευσης και τις αντιστοιχισμένες εντολές και, στη συνέχεια, δοκιμάστε την πραγματική λειτουργία.
Για να διαγράψετε έναν χρήστη μέσω του U2: επιλέξτε ON, επιλέξτε τον αριθμό με τα βέλη ή ενεργοποιήστε τον αντίστοιχο αποθηκευμένο πομπό και επιβεβαιώστε με ENTER. Η ένδειξη CLr στην οθόνη επιβεβαιώνει τη διαγραφή. Το U3 = 1 διαγράφει όλους τους χρήστες.
Το U4 = 2 (Rolling Code) ή 3 (TWIN) διαγράφει τους ήδη αποθηκευμένους πομπούς με διαφορετική κωδικοποίηση. Πριν από την αλλαγή, ελέγξτε το σύστημα, την έκδοση H1 και το μητρώο τηλεχειριστηρίων· μην χρησιμοποιείτε αυτήν την αλλαγή ως δοκιμαστική λύση για βλάβη του δέκτη.
Αντίγραφο ασφαλείας μέσω Memory Roll
- Αποσυνδέστε την τροφοδοσία δικτύου και τυχόν μπαταρίες και τοποθετήστε το Memory Roll στην υποδοχή του.
- Ενεργοποιήστε την τροφοδοσία· για αποθήκευση δεδομένων χρησιμοποιήστε F50 = 1 και για φόρτωση F51 = 1. Η φόρτωση αντικαθιστά τα δεδομένα της πλακέτας με τα αποθηκευμένα δεδομένα.
- Όταν ολοκληρωθεί, αποσυνδέστε ξανά την τροφοδοσία και αφαιρέστε την κάρτα μνήμης.
- Μετά τη φόρτωση, ελέγξτε το μοντέλο, την κατεύθυνση, τις προστασίες και όλες τις εντολές. Αυτή η ZN7 διαθέτει υποδοχή Memory Roll· μην χρησιμοποιείτε ανύπαρκτη θύρα USB.

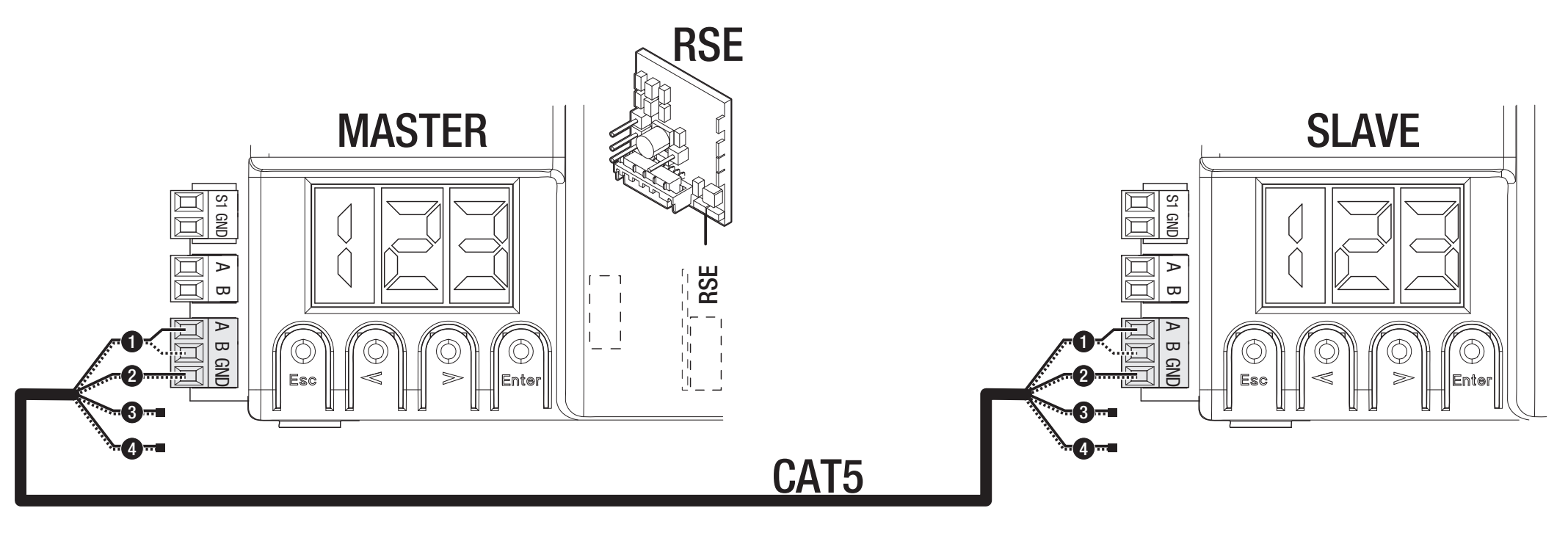

Σύνδεση δύο μηχανισμών κίνησης
Χρησιμοποιήστε κάρτα RSE σε κάθε πλακέτα και σύνδεση CAT 5 μέσω A–B–GND, σύμφωνα με το διάγραμμα. Συνδέστε τα στοιχεία ελέγχου και ασφαλείας στην πλακέτα MASTER. Σε αυτό ρυθμίστε F49 = 1, κατεύθυνση F54 και μεταφορά παραμέτρων F52. Αποθηκεύστε τους χρήστες στη μονάδα MASTER· το μερικό άνοιγμα και η εντολή βήμα προς βήμα λειτουργούν σύμφωνα με το απεικονιζόμενο κοινό σύστημα.
Ασύρματη ασφάλεια RIO
Το RIOCN8WS χρησιμοποιεί ξεχωριστό σύνδεσμο RIO. Οι ρυθμίσεις F65/F66 αντιστοιχούν σε δύο ασύρματες ακμές ασφαλείας και οι F67/F68 σε δύο κανάλια φωτοκυττάρων. Ελέγξτε την πραγματική ένδειξη του στοιχείου και του καναλιού στην οθόνη. Η ασύρματη δοκιμή ασφαλείας παραμένει ενεργή· αντιμετωπίστε την απώλεια σύνδεσης E17 ή την έλλειψη διαμόρφωσης E18 πριν επαναφέρετε τη λειτουργία.
A4 – επαναφορά παραμέτρων
Πριν από την επαναφορά, σημειώστε την έκδοση H1, τις ρυθμίσεις και τους χρήστες· αν διαθέτετε Memory Roll, αποθηκεύστε τα δεδομένα. Στο A4 επιλέξτε ON και επιβεβαιώστε με ENTER. Για την έκδοση που περιγράφεται εδώ, επανέρχονται οι εργοστασιακές ρυθμίσεις και διαγράφεται η εκμάθηση της διαδρομής.
Μετά την επαναφορά, ρυθμίστε ξανά τα A1, F54, F1, τις εισόδους ασφαλείας και εκτελέστε την εκμάθηση A3. Ελέγξτε τα συστήματα προστασίας πριν από την κανονική λειτουργία. Η διαγραφή χρηστών είναι ξεχωριστή λειτουργία, U3. Σε πλακέτα με διαφορετικό μενού, το A4 μπορεί να έχει διαφορετικό εύρος επαναφοράς· ανατρέξτε στη συγκεκριμένη έκδοση της πλακέτας.
Διαγνωστικός έλεγχος βάσει της οθόνης
| Κωδικός | Σημασία / έλεγχος |
|---|---|
| E1 | Σφάλμα βαθμονόμησης. Ελέγξτε A3, τον μηχανισμό, την κατεύθυνση και τους τερματικούς διακόπτες. |
| E2 | Σφάλμα ρύθμισης. Ελέγξτε το μοντέλο A1, την κατεύθυνση F54 και την ολοκλήρωση της εκμάθησης. |
| E3 | Σφάλμα κωδικοποιητή. Με αποσυνδεδεμένη τροφοδοσία, ελέγξτε τον σύνδεσμο +/E/− και τα καλώδια· μετά την επισκευή, εκτελέστε εκμάθηση. |
| E4 | Σφάλμα δοκιμής ασφαλείας. Ελέγξτε το TX στο TS, την τροφοδοσία, την επαφή NC και το F5. |
| E7 | Υπέρβαση χρόνου λειτουργίας. Ελέγξτε την αντίσταση, τα στοπ και την ολοκλήρωση της κίνησης. |
| E9 | Εμπόδιο κατά το κλείσιμο. Απομακρύνετε το πραγματικό εμπόδιο· ελέγξτε την οδοντωτή ράγα και την ευαισθησία. |
| E10 | Εμπόδιο κατά το άνοιγμα. Ελέγξτε τη διαδρομή και τη σωστή ρύθμιση των δυνάμεων. |
| E11 | Υπερβολικά πολλά διαδοχικά εμπόδια. Επισκευάστε τον μηχανισμό ή αντιμετωπίστε την αιτία ενεργοποίησης της προστασίας. |
| E13 | Και οι δύο επαφές τερματισμού είναι ανοικτές. Ελέγξτε τα FA/FC/F και τα στοπ ενεργοποίησης. |
| E14 | Σφάλμα σειριακής επικοινωνίας. Ελέγξτε το RSE, το CAT 5 και τη διαμόρφωση. |
| E15 | Μη συμβατός πομπός. Ελέγξτε το AF, τη συχνότητα και το U4. |
| E17 | Βλάβη επικοινωνίας του ασύρματου συστήματος. Ελέγξτε το RIO, τις συσκευές και τις παρεμβολές. |
| E18 | Το ασύρματο σύστημα δεν έχει διαμορφωθεί. Ελέγξτε το RIO και τις αντίστοιχες ρυθμίσεις F65–F68. |
Αν η αυλόπορτα δεν κινείται, ελέγξτε την τροφοδοσία, την ασφάλιση του μηχανισμού κίνησης, το STOP και τις ενεργές εισόδους ασφαλείας, καθώς και μήπως κάποιο κουμπί έχει κολλήσει ή έχει αδειάσει η μπαταρία του πομπού. Αν ανοίγει αλλά δεν κλείνει, ελέγξτε τα φωτοκύτταρα και την επαφή NC τους. Μην παρακάμπτετε τη βλάβη του συστήματος προστασίας με μόνιμη γεφύρωση.
Ασφάλειες ZN7 για 230 V
| Κύκλωμα | Ταχεία ασφάλεια |
|---|---|
| Δίκτυο LINE | 1,6 A-F |
| Παρελκόμενα | 2 A-F |
Ελέγχετε τις ασφάλειες με αποσυνδεδεμένο το δίκτυο και τις μπαταρίες. Αντικαθιστάτε τις μόνο με ασφάλειες ίδιων χαρακτηριστικών και τύπου· πρώτα αντιμετωπίστε την αιτία του βραχυκυκλώματος ή της υπερφόρτωσης.
Συντήρηση και σέρβις
Ελέγχετε τακτικά ότι η διαδρομή και η οδοντωτή ράγα είναι καθαρές, η χειροκίνητη κίνηση γίνεται εύκολα, ο μηχανισμός κίνησης είναι στερεωμένος, τα στοπ ενεργοποίησης λειτουργούν, τα καλώδια είναι σε καλή κατάσταση και ο μηχανισμός απασφάλισης, τα φωτοκύτταρα και τα υπόλοιπα στοιχεία ασφαλείας λειτουργούν σωστά. Πριν από καθαρισμό ή επέμβαση, αποσυνδέστε το δίκτυο και τυχόν εφεδρική μπαταρία. Σε περίπτωση ζημιάς, ασυνήθιστου θορύβου ή κραδασμών, σταματήστε τη λειτουργία και αναθέστε την αντιμετώπιση της αιτίας.
Ρυθμίστε τη ροπή του κινητήρα A6 και την ευαισθησία F34/F35 ανάλογα με τον πραγματικό μηχανισμό. Η υψηλότερη ροπή δεν πρέπει να συγκαλύπτει αντίσταση ή βλάβη· μετά τη ρύθμιση, μετρήστε τις δυνάμεις και ελέγξτε τα συστήματα προστασίας. Στο αρχείο σέρβις καταγράψτε την έκδοση H1, τον αριθμό χειρισμών A5 και τις επισκευές που πραγματοποιήθηκαν.
Τεχνικά χαρακτηριστικά BXV04AGS
| Παράμετρος | Τιμή |
|---|---|
| Μέγιστο βάρος φύλλου | 400 kg |
| Μέγιστο μήκος φύλλου | 14 m |
| Τροφοδοσία μηχανισμού κίνησης – δίκτυο | 230 V AC, 50/60 Hz |
| Τροφοδοσία κινητήρα | 24 V DC |
| Ισχύς | 170 W |
| Μέγιστη κατανάλωση ρεύματος | 7 A |
| Δύναμη ώθησης | 350 N |
| Μέγιστη ταχύτητα κίνησης | 12 m/min |
| Χρόνος λειτουργίας | 180 s |
| Βαθμός προστασίας | IP44 |
| Θερμοκρασία λειτουργίας | −20 έως +55 °C |
| Λειτουργία | Εντατική λειτουργία· δεν καθορίζεται σταθερός αριθμός κύκλων ανά ώρα. |
| Κατανάλωση σε αναμονή | 5,5 W |
| Κλάση προστασίας | I |
| Οδοντωτός τροχός / τερματικοί διακόπτες | Module 4 / μηχανικοί |
| Χειριστήριο της συγκεκριμένης έκδοσης | ZN7, οθόνη + ESC/βέλη/ENTER |
