Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 1500kg - NICE Thor TH1500
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
466,90 € με ΦΠΑ
| Βάρος |
|---|
| 13 kg |
Περιγραφή του προϊόντος Σετ μηχανισμού κίνησης για συρόμενη αυλόπορτα έως 1500kg - NICE Thor TH1500
NICE THOR TH1500 είναι ηλεκτρομηχανικός μηχανισμός κίνησης για συρόμενη πόρτα με κινητήρα 230 V AC, ενσωματωμένο πίνακα ελέγχου και ραδιοφωνικό δέκτη. Είναι κατάλληλος για πόρτες βάρους έως 1 500 kg και μήκους φύλλου έως 12 m. Διαθέτει αεριζόμενο κινητήρα και ενσωματωμένη μονάδα ελέγχου NICE ROA37. Οι μηχανικοί τερματικοί διακόπτες καθορίζουν τις θέσεις ανοίγματος και κλεισίματος. Ο μηχανισμός κίνησης είναι μη αναστρέψιμος· σε περίπτωση διακοπής ρεύματος μπορεί να απασφαλιστεί με κλειδί και η πόρτα να μετακινηθεί χειροκίνητα.
Για ποια πόρτα είναι κατάλληλο το THOR TH1500
Το βάρος, το μήκος και ο αριθμός κύκλων λειτουργίας πρέπει να αξιολογούνται σε συνδυασμό με την αντίσταση κίνησης της πόρτας, τον άνεμο, τον πάγο και την κατάσταση του οδηγού. Ο μηχανισμός κίνησης δεν υποκαθιστά την επισκευή μιας στραβής πόρτας ή μιας πόρτας που κολλάει. Το φύλλο πρέπει να κινείται ομαλά σε όλη τη διαδρομή, να παραμένει ακίνητο σε οποιαδήποτε θέση και να διαθέτει προστασία από εκτροχιασμό καθώς και σταθερά μηχανικά στοπ και στις δύο κατευθύνσεις.
| Μέγιστο βάρος φύλλου | 1 500 kg. |
|---|---|
| Μέγιστο μήκος φύλλου | 12 m. |
| Λειτουργία | Έως 15 κύκλοι/ώρα για φύλλο μήκους 6 m και έως 5 συνεχόμενοι κύκλοι χωρίς διάλειμμα. Μην εφαρμόζετε αυτόματα την τιμή των 15 κύκλων/ώρα σε φύλλο μήκους 12 m. |
| Αντίσταση κίνησης | Ο τεχνικός ελέγχει την απαιτούμενη δύναμη εκκίνησης και τη συνεχή δύναμη με βάση τη ροπή του κινητήρα και το πινιόν· ο κατασκευαστής συνιστά περιθώριο τουλάχιστον 50%. |
| Οδοντωτός κανόνας | Μονάδα 4· διάκενο μεταξύ οδοντωτού κανόνα και πινιόν περίπου 1–2 mm. |
Η επιλογή ισχυρότερου κινητήρα από μόνη της δεν υποκαθιστά τα στοιχεία ασφαλείας και τον έλεγχο δυνάμεων στην ολοκληρωμένη πόρτα.
Περιεχόμενα σετ
| Το σετ περιλαμβάνει: | NICE-TH1500-D | |||
|---|---|---|---|---|
 |
1 × | Μηχανισμός κίνησης NICE Thor TH1500 | NICE-TH1500 | |
|
Μηχανισμός κίνησης NICE Thor TH1500 με μονάδα ελέγχου ROA37 με ενσωματωμένο δέκτη, για πόρτες βάρους έως 1500 kg και πλάτους διέλευσης έως 12 m |
||||
 |

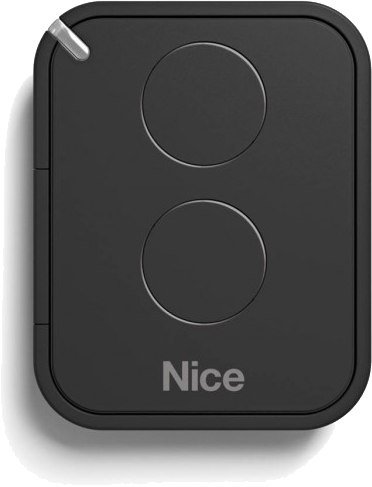

2 × | NICE Era FloR FLO2RE | NICE-FLO2RE | |
|
Τηλεχειριστήριο με δύο κουμπιά για απομακρυσμένο αυτόματο έλεγχο πόρτας. Μπορείτε να ελέγχετε δύο συσκευές ή να δίνετε δύο διαφορετικές εντολές σε μία συσκευή. |
Λεπτομέρειες | |||
 |
2 × | Κλειδί απασφάλισης | ||
|
Σε περίπτωση διακοπής ρεύματος, χρησιμοποιείται για την απασφάλιση του οδοντωτού τροχού του μηχανισμού κίνησης, ώστε η πόρτα να μπορεί να μετακινηθεί χειροκίνητα με ώθηση ή έλξη. |
||||
Τι άλλο χρειάζεστε για ασφαλή λειτουργία
| Τι | Γιατί | Τύπος |
|---|---|---|
| Φωτοκύτταρα | Έλεγχος της ζώνης διέλευσης· σύνδεση εδώ. |
|
| Φάρος | Σήμανση κίνησης· έξοδοι 4–5: 230 V AC. |
|
| Τηλεχειρισμός | Ενσωματωμένος δέκτης, αποθήκευση τηλεχειριστηρίων. |
|
| STOP και ακμές ασφαλείας | Προστασία των επικίνδυνων σημείων σύμφωνα με τη μελέτη. |
|
| Οδοντωτή κρεμαγιέρα και στοπ | Μετάδοση κίνησης και μηχανική ασφάλιση της διαδρομής. |
|
Τοποθέτηση κινητήρα και κρεμαγιέρας
Η τοποθέτηση και οι ηλεκτρολογικές εργασίες εκτελούνται από εξειδικευμένο τεχνικό. Πριν ανοίξετε τον κινητήρα, αποσυνδέστε την τροφοδοσία και ασφαλίστε την έναντι επανασύνδεσης. Προετοιμάστε τους σωλήνες διέλευσης και τις εισόδους καλωδίων έτσι ώστε να μην εισχωρεί νερό στον κινητήρα· η βάση δεν πρέπει να πλημμυρίζει. Διατηρήστε ελεύθερη πρόσβαση στο κάλυμμα και στον μηχανισμό απασφάλισης.

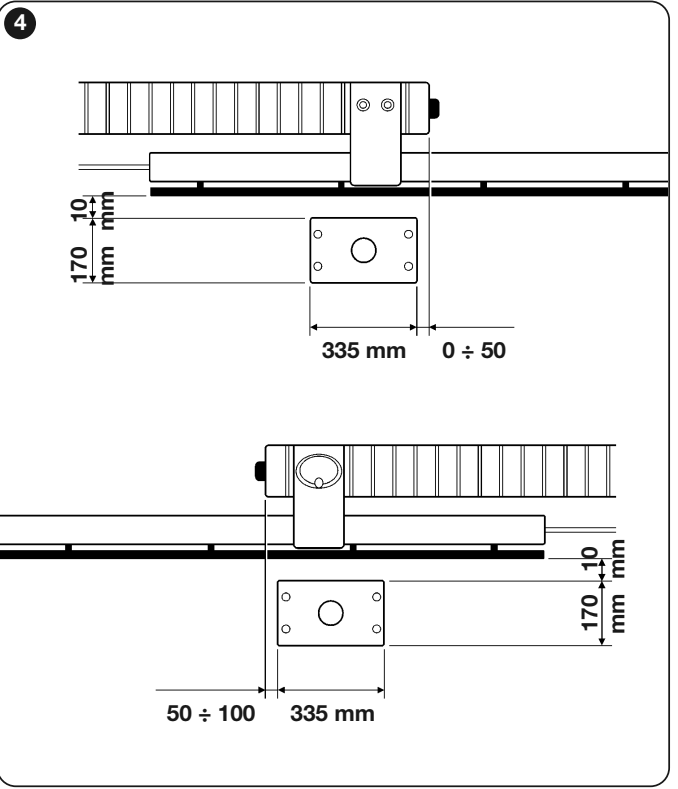

- Προετοιμάστε τη βάση και τους σωλήνες διέλευσης σύμφωνα με το σχέδιο εγκατάστασης. Η πλάκα βάσης πρέπει να είναι οριζόντια, παράλληλη προς την κίνηση της πύλης και σταθερά αγκυρωμένη. Καθορίστε τη θέση και με βάση τον τρόπο στερέωσης της κρεμαγιέρας.
- Τοποθετήστε τον κινητήρα μόνο αφού στερεοποιηθεί η βάση. Ρυθμίστε το ύψος και στερεώστε τον· το βάρος του φύλλου δεν πρέπει να επιβαρύνει το πινιόν του κινητήρα.

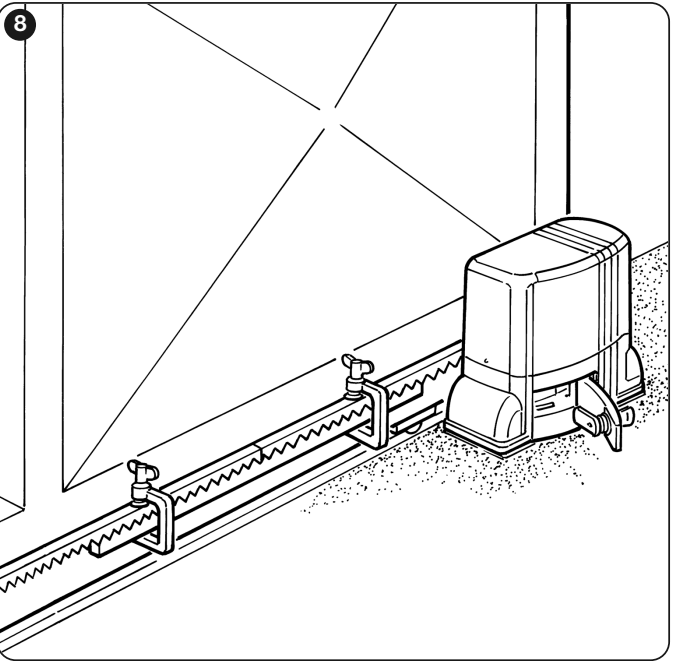

- Απασφαλίστε τον μηχανισμό μετάδοσης και τοποθετήστε την κρεμαγιέρα μετακινώντας χειροκίνητα το φύλλο. Τα επιμέρους τμήματα πρέπει να ευθυγραμμίζονται σε μία ευθεία, χωρίς υψομετρικό σκαλοπάτι.
- Σε όλο το μήκος της διαδρομής διατηρήστε περίπου 1–2 mm διάκενο μεταξύ κρεμαγιέρας και πινιόν. Ελέγξτε χειροκίνητα όλη τη διαδρομή και προς τις δύο κατευθύνσεις και σφίξτε τις στερεώσεις.
Ρύθμιση τερματικών διακοπτών
- Με την πύλη απασφαλισμένη, μετακινήστε την χειροκίνητα προς τη θέση ανοίγματος και σταματήστε περίπου 2–3 cm πριν από το σταθερό μηχανικό στοπ.

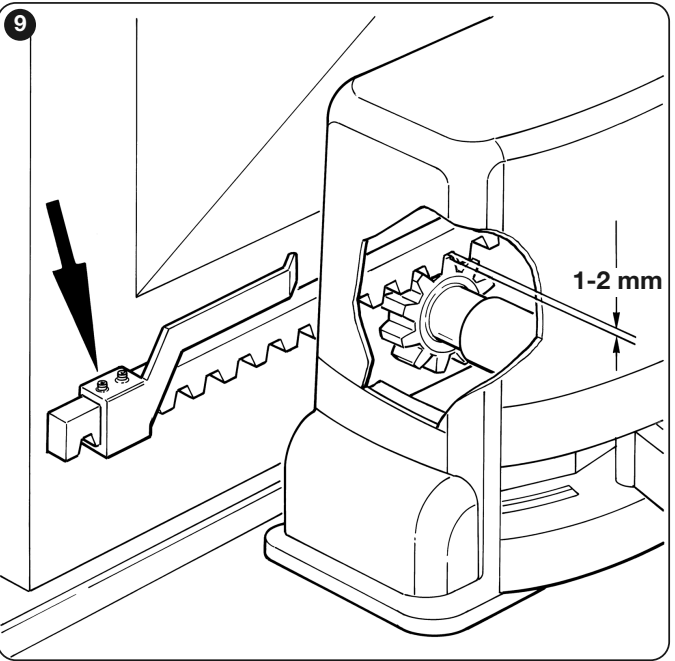

- Μετακινήστε το αντίστοιχο έλασμα του τερματικού διακόπτη κατά μήκος της κρεμαγιέρας μέχρι να ενεργοποιηθεί ο διακόπτης. Στη συνέχεια, μετακινήστε το προς την ίδια κατεύθυνση κατά τουλάχιστον 2 cm επιπλέον και στερεώστε το.
- Ρυθμίστε το κλείσιμο με τον ίδιο τρόπο. Το έλασμα πρέπει να ενεργοποιεί αξιόπιστα τον μοχλό, χωρίς να χτυπά στο σώμα του κινητήρα.
- Ασφαλίστε τον μηχανισμό μετάδοσης, δοκιμάστε αργά και τις δύο κατευθύνσεις και ελέγξτε την υπερδιαδρομή καθώς και την ενεργοποίηση της σωστής λυχνίας LED FCA/FCC. Κατά τη λειτουργία, το φύλλο δεν πρέπει να χτυπά στα σταθερά στοπ.
Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Η πύλη πρέπει να είναι ακίνητη. Αποσυνδέστε την ηλεκτρική τροφοδοσία και ασφαλίστε το φύλλο από ακούσια κίνηση, ιδίως σε κεκλιμένο έδαφος ή όταν φυσάει. Μην χειρίζεστε την πύλη ενώ κινείται και μην βάζετε τα χέρια σας στην οδόντωση.

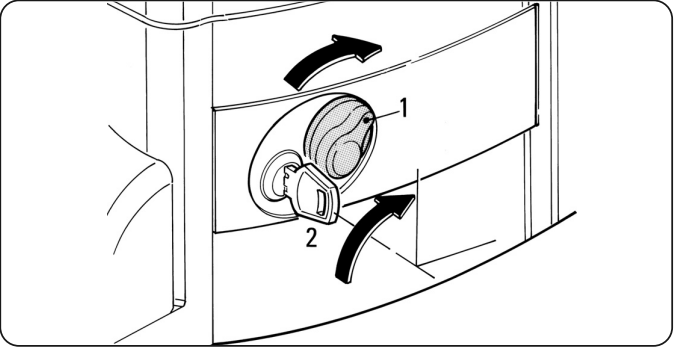

- Γυρίστε το κάλυμμα της κλειδαριάς και εισαγάγετε το κλειδί.

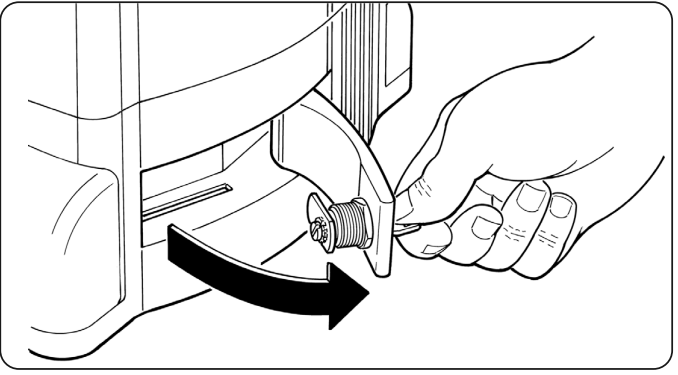

- Περιστρέψτε το κλειδί κατά 90° δεξιόστροφα και τραβήξτε τη λαβή προς το μέρος σας. Το φύλλο μπορεί να μετακινηθεί χειροκίνητα.
- Για να ασφαλίσετε τον μηχανισμό, κλείστε τη λαβή, περιστρέψτε το κλειδί προς την αντίθετη κατεύθυνση και μετακινήστε ελαφρά την πύλη με το χέρι μέχρι να εμπλακεί μηχανικά ο μηχανισμός μετάδοσης. Αφαιρέστε το κλειδί και φυλάξτε το.
Καλωδίωση
| Σύνδεση | Καλώδιο σύμφωνα με τις οδηγίες | Μέγ. μήκος |
|---|---|---|
| Τροφοδοσία | 3 × 1,5 mm² | 30 m |
| Φάρος | 2 × 0,5 mm² | 30 m |
| Κεραία | Ομοαξονικό καλώδιο RG58 | 20 m, συνιστάται μήκος μικρότερο από 5 m |
| Φωτοκύτταρα TX / RX | 2 × 0,5 mm² / 4 × 0,25 mm² | 30 m / 30 m |
| Διακόπτης με κλειδί | 4 × 0,25 mm² | 30 m |
Για καλώδιο τροφοδοσίας μήκους άνω των 30 m, ο τεχνικός πρέπει να επιλέξει μεγαλύτερη διατομή, π.χ. 3 × 2,5 mm², και προστατευτική γείωση στον κινητήρα. Οι διατομές και οι τύποι καλωδίων πρέπει να ελέγχονται για τη συγκεκριμένη όδευση, την προστασία και το περιβάλλον· οι γραμμές ισχύος και ελέγχου πρέπει να τοποθετούνται χωριστά.
Έλεγχος, ακροδέκτες και πολικότητα

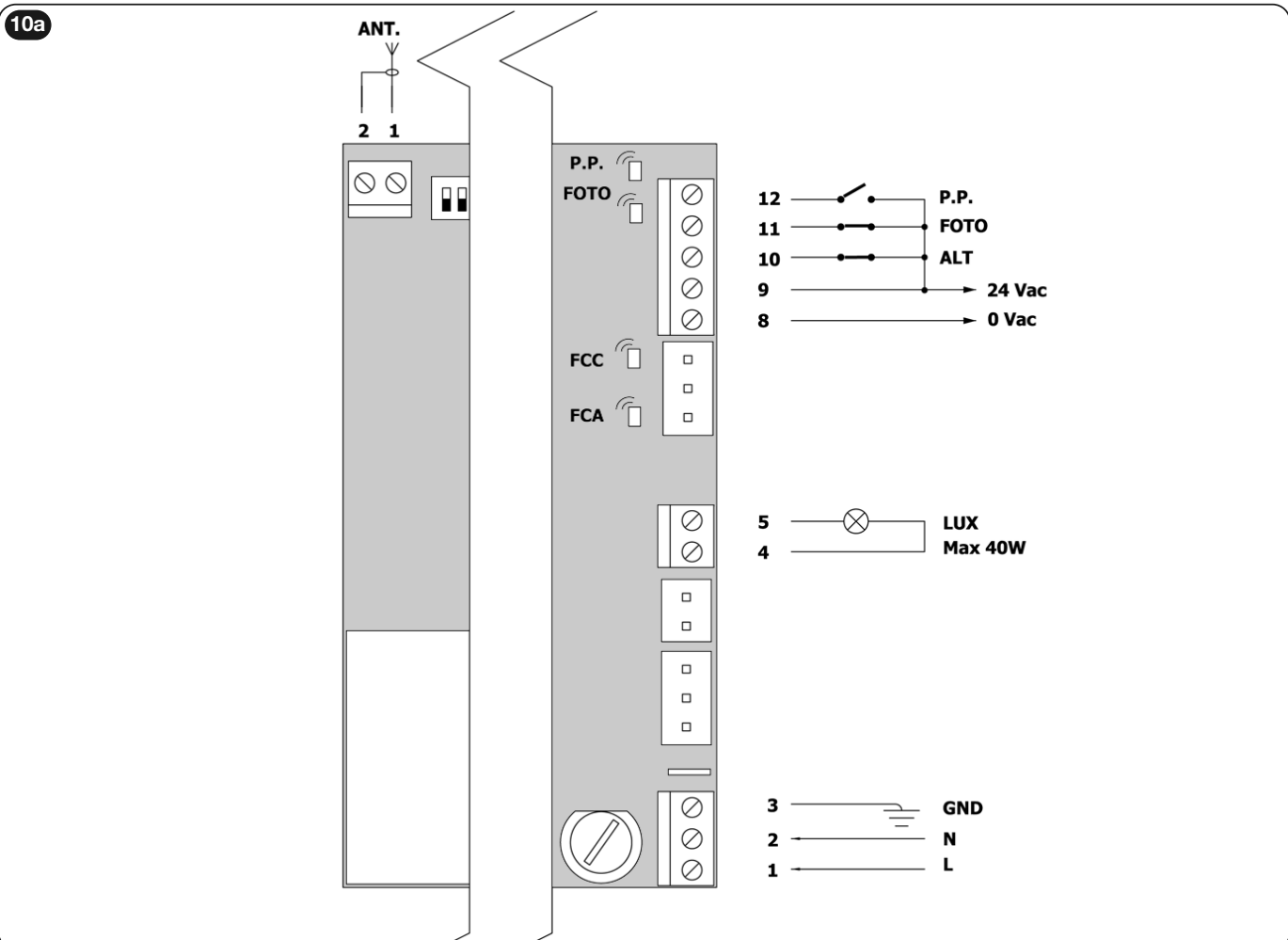

Ενσωματωμένη ROA37 διαθέτει 10 διακόπτες DIP, ρυθμιστικά TL/TP/F και κουμπί δέκτη. Ο ακροδέκτης 12 είναι η εντολή P.P. (Βήμα προς βήμα)· αυτή η είσοδος δεν χρησιμεύει ως έξοδος τροφοδοσίας Fototest.
| Ακροδέκτης | Λειτουργία και σύνδεση |
|---|---|
| 1 / 2 / 3 – δίκτυο | 1 = L, 2 = N, 3 = PE (GND προστατευτική γείωση). Τροφοδοσία 230 V AC, 50 Hz. |
| 4–5 – φάρος | 230 V AC, μέγ. 40 W. Χρησιμοποιήστε ELAC, όχι ELDC χαμηλής τάσης. |
| 8–9 – παρελκόμενα | 8 = 0 V AC, 9 = 24 V AC, ανοχή ±25 %, συνολικά μέγ. 150 mA. Πρόκειται για εναλλασσόμενη τάση, επομένως δεν υπάρχει σταθερός θετικός και αρνητικός πόλος. |
| 9 COMMON | Κοινή επαφή των εισόδων ελέγχου και ασφαλείας· δεν είναι προστατευτική γείωση PE. |
| 9–10 ALT | Ξηρή επαφή NC διακοπής με σύντομη αντιστροφή κίνησης. |
| 9–11 FOTO | Ξηρή επαφή NC των φωτοκυττάρων. |
| 9–12 P.P. / SS | Ξηρή εντολή NO: άνοιγμα – διακοπή – κλείσιμο – διακοπή. |
| Ξεχωριστή ANT. 1–2 | 1 = κεντρικός αγωγός ομοαξονικού καλωδίου κεραίας, 2 = θωράκιση. Οι αριθμοί 1–2 στον σύνδεσμο της κεραίας δεν είναι οι ακροδέκτες δικτύου 1–2. |

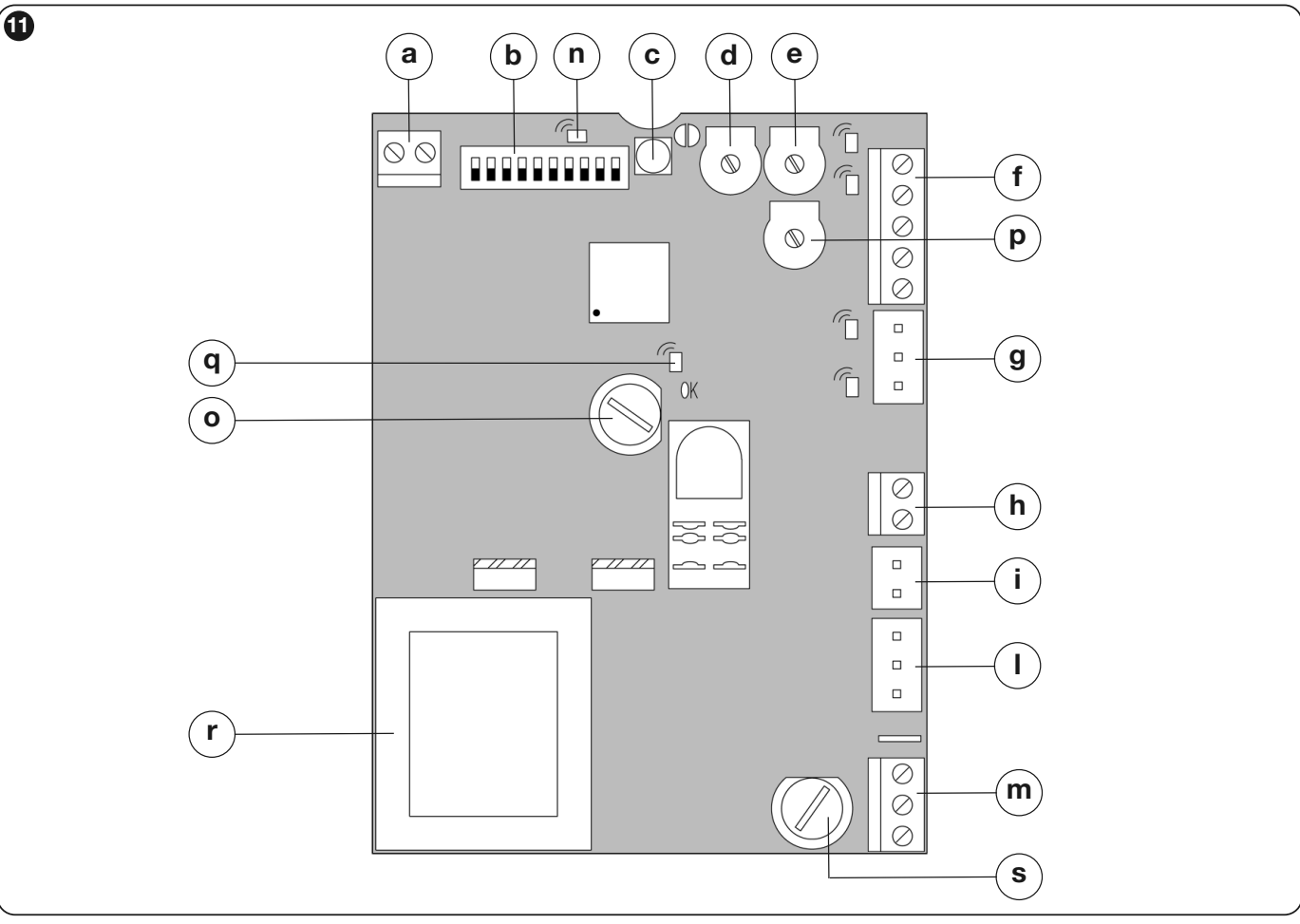

Υπόμνημα πλακέτας: a κεραία· b DIP· c κουμπί ραδιοχειρισμού· d TL· e TP· f είσοδοι και έξοδοι του πίνακα ελέγχου· g τερματικοί διακόπτες· h φάρος· i πυκνωτής· l κινητήρας· m δίκτυο· n LED ραδιοδέκτη· o ασφάλεια χαμηλής τάσης· p δύναμη F· q LED OK· r μετασχηματιστής· s ασφάλεια δικτύου. Οι ασφάλειες αντικαθίστανται μόνο όταν δεν υπάρχει τροφοδοσία και με ασφάλεια ίδιου τύπου και ονομαστικής τιμής, σύμφωνα με την τοποθετημένη πλακέτα.
Οι μη χρησιμοποιούμενες είσοδοι NC ALT και FOTO γεφυρώνονται σύμφωνα με το διάγραμμα στον κοινό ακροδέκτη 9· η μη χρησιμοποιούμενη είσοδος NO παραμένει ελεύθερη. Πολλές επαφές NC συνδέονται σε σειρά, ενώ πολλές επαφές NO παράλληλα. Η γεφύρωση δεν πρέπει να υποκαθιστά το απαιτούμενο στοιχείο ασφαλείας σε λειτουργική πύλη.
Σύνδεση φωτοκυττάρων NICE EPM
| Σύνδεση | Ακροδέκτες |
|---|---|
| Τροφοδοσία TX και RX | EPM 1 → ROA37 9 (24 V AC), EPM 2 → ROA37 8 (0 V AC). Στο AC δεν υπάρχει σταθερό +/−. |
| Επαφή ασφαλείας RX | EPM 4 COM → ROA37 9· EPM 5 NC → ROA37 11 FOTO. Μη χρησιμοποιείτε τον ακροδέκτη 3 NO στο RX για αυτόν τον σκοπό. |
Σε αυτή τη σύνδεση, το ROA37 δεν διαθέτει ξεχωριστή έξοδο Fototest. Για περισσότερα από ένα ζεύγη, συνδέστε τις επαφές ασφαλείας NC σε σειρά και υπολογίστε την κατανάλωση· ένα ζεύγος EPM μπορεί να καταναλώνει έως 55 mA. Αν υπάρχει κίνδυνος αλληλοπαρεμβολών, το εγχειρίδιο EPM επιτρέπει, με τροφοδοσία AC τον συγχρονισμό: ρυθμίστε τον βραχυκυκλωτήρα SYNC και στους δύο TX και αντιστρέψτε την τροφοδοσία του ενός ζεύγους. Η ρύθμιση αυτή γίνεται από τεχνικό, ανάλογα με τη συγκεκριμένη διάταξη.
Τα TX και RX πρέπει να είναι ακριβώς αντικριστά. Για απόσταση άνω των 10 m, ρυθμίστε τον βραχυκυκλωτήρα +10m στο RX σύμφωνα με το εγχειρίδιο EPM. Η συνήθης ωφέλιμη εμβέλεια του EPM είναι 15 m· η ομίχλη, η βροχή και η σκόνη μπορεί να τη μειώσουν. Τα φωτοκύτταρα προστατεύουν τη διέλευση, όχι όλα τα σημεία σύνθλιψης ή διάτμησης της πύλης.
Πρώτη εκκίνηση και έλεγχος φοράς
Πριν από τη σύνδεση στην παροχή ρεύματος, πρέπει να έχουν ολοκληρωθεί τα μηχανικά στοπ, οι βάσεις των τερματικών διακοπτών, η προστατευτική γείωση και η σύνδεση των εισόδων ασφαλείας. Αν το φύλλο έχει ενσωματωμένη πορτούλα διέλευσης, το άνοιγμά της πρέπει να εμποδίζει την αυτόματη κίνηση.
- Απασφαλίστε το μοτέρ, μετακινήστε χειροκίνητα το φύλλο περίπου στο μέσο της διαδρομής και ασφαλίστε ξανά τον μηχανισμό μετάδοσης.
- Μετά την ενεργοποίηση, η λυχνία LED OK πρέπει να αναβοσβήνει περίπου μία φορά το δευτερόλεπτο. Με ελεύθερη διαδρομή και εκτός των τερματικών θέσεων, πρέπει να είναι αναμμένες οι PHOTO/FOTO, FCA και FCC· η είσοδος εντολής NO δεν ανάβει όταν δεν υπάρχει εντολή. Η πύλη δεν πρέπει να κινείται από μόνη της.
- Μετακινήστε τον μοχλό του τερματικού διακόπτη για να επιβεβαιώσετε ότι σβήνει η σωστή λυχνία LED FCA ή FCC. Σε περίπτωση σφάλματος, αποσυνδέστε την τροφοδοσία και ελέγξτε τους συνδέσμους, τα στοιχεία ασφαλείας και τις ασφάλειες.
- Αφού ολοκληρωθεί η ρύθμιση, δώστε μια σύντομη εντολή SbS/P.P. και βεβαιωθείτε ότι η πρώτη κίνηση μετά την ενεργοποίηση είναι το άνοιγμα. Σταματήστε την αν κινηθεί προς την αντίθετη κατεύθυνση. Η αντίθετη φορά μπορεί επίσης να αντιστρέψει τη λειτουργία των συσκευών ασφαλείας.
Αν η αρχική φορά είναι αντίθετη
Αποσυνδέστε την παροχή και βεβαιωθείτε ότι δεν υπάρχει τάση. Σύμφωνα με την αρχική εικόνα, περιστρέψτε τον σύνδεσμο του μοτέρ και τον σύνδεσμο των τερματικών διακοπτών κατά 180°. Ενεργοποιήστε την τροφοδοσία και επαναλάβετε τη δοκιμή ανοίγματος από το μέσο της διαδρομής. Μην αλλάζετε τη φορά αντιμεταθέτοντας τις εισόδους ασφαλείας ή αυξάνοντας τη δύναμη.
Το TH1500/ROA37 ρυθμίζει τον χρόνο λειτουργίας και τις λειτουργίες μέσω τρίμερ και διακοπτών DIP.
Δοκιμές της ολοκληρωμένης πύλης
- Δοκιμάστε το πλήρες άνοιγμα και κλείσιμο, τη σωστή στάση πριν από τα μηχανικά στοπ και την ομαλή κίνηση.
- Ελέγξτε κάθε στοιχείο ασφαλείας ξεχωριστά. Διακόψτε τη δέσμη των φωτοκυττάρων στο TX, στο RX και ανάμεσά τους· επιβεβαιώστε την αναμενόμενη στάση ή αντιστροφή της κίνησης.
- Ο τεχνικός μετρά τις δυνάμεις της ολοκληρωμένης πύλης και ρυθμίζει τη χαμηλότερη δύναμη που εξασφαλίζει αξιόπιστη κίνηση. Τα φωτοκύτταρα και η ρύθμιση F δεν υποκαθιστούν την αξιολόγηση όλων των επικίνδυνων σημείων.
- Μόνο μετά τις επιτυχείς δοκιμές παραδώστε το εγχειρίδιο, τα κλειδιά, οδηγίες για τη χειροκίνητη λειτουργία και το πρόγραμμα συντήρησης.
Ρυθμίσεις διακοπτών DIP και τρίμερ
Τις ρυθμίσεις τις αλλάζει τεχνικός με την πύλη ακίνητη. Πριν από οποιαδήποτε επέμβαση στις συνδέσεις, αποσυνδέστε την τροφοδοσία. Μετά από αλλαγή λειτουργίας, χρόνου ή δύναμης, επαναλάβετε τις δοκιμές πλήρους ανοίγματος, κλεισίματος και των στοιχείων ασφαλείας.
| DIP 1 | DIP 2 | Λειτουργία |
|---|---|---|
| OFF | OFF | Χειροκίνητη – κίνηση μόνο όσο κρατάτε πατημένη την εντολή. |
| ON | OFF | Ημιαυτόματη – πλήρης κίνηση με σύντομη εντολή. |
| OFF | ON | Αυτόματη – μετά το άνοιγμα και την παύση ακολουθεί κλείσιμο. |
| ON | ON | Αυτόματη + Πάντα κλείσιμο – μετά την επαναφορά της τροφοδοσίας μπορεί να ακολουθήσει κλείσιμο με προειδοποιητική αναλαμπή 5 s. |
|
DIP |
Λειτουργία | Ενέργεια |
|---|---|---|
| 3 ON | Λειτουργία πολυκατοικίας | Κατά το άνοιγμα, η επόμενη εντολή Βήμα προς βήμα αγνοείται· κατά το κλείσιμο προκαλεί αντιστροφή της φοράς. Όχι στη χειροκίνητη λειτουργία. |
| 4 ON | Προειδοποιητική αναλαμπή | 5 s πριν από την κίνηση· στη χειροκίνητη λειτουργία 2 s. |
| 5 ON | Κλείσιμο μετά από φωτοκύτταρο | Αυτόματη λειτουργία: μετά την απελευθέρωση της διόδου, κλείσιμο σε 5 s. Ημιαυτόματη λειτουργία: ενεργοποίηση του FOTO κατά το κλείσιμο ενεργοποιεί αυτόματο κλείσιμο μετά την καθορισμένη παύση. |
| 6 ON | FOTO και κατά το άνοιγμα | Η διακοπή της δέσμης σταματά και το άνοιγμα· στην ημιαυτόματη/αυτόματη λειτουργία, η κίνηση συνεχίζεται μετά την απελευθέρωση της δέσμης. |
| 7 ON | Ομαλή εκκίνηση | Περιορίζει το απότομο τίναγμα κατά την εκκίνηση. |
| 8 ON | Επιβράδυνση | Η ρύθμιση TL πρέπει να λαμβάνει υπόψη την έναρξη της επιβράδυνσης περίπου 50–70 cm πριν από τον τερματικό διακόπτη. Μειώνεται επίσης η ροπή του μοτέρ· σε περίπτωση μεγάλης αντίστασης, η πύλη μπορεί να σταματήσει. |
| 9 ON | Φρένο | Πέδηση στο τέλος της κίνησης: αρχικά ήπια και στη συνέχεια εντονότερη. |
| 10 | Δεν χρησιμοποιείται | Χωρίς λειτουργία σε αυτήν την έκδοση. |
| Τρίμερ | Τι ρυθμίζει | Τρόπος ελέγχου |
|---|---|---|
| TL | Μέγιστος χρόνος ανοίγματος/κλεισίματος. Εύρος σύμφωνα με το εγχειρίδιο: περίπου 2,5 έως πάνω από 40 s· με TLM, επέκταση περίπου από 40 έως πάνω από 80 s. | Στην ημιαυτόματη λειτουργία, εκτελέστε έναν πλήρη κύκλο ανοίγματος και κλεισίματος. Αφήστε περιθώριο 2–3 s. Αν το εύρος δεν επαρκεί, χρησιμοποιήστε την επέκταση TLM σύμφωνα με την πλακέτα. Κατά την επιβράδυνση, ρυθμίστε τον χρόνο και με βάση το σημείο έναρξής της. |
| TP | Χρόνος παύσης πριν από το αυτόματο κλείσιμο. Περίπου 5 έως πάνω από 80 s. | Ενεργοποιήστε την αυτόματη λειτουργία, ανοίξτε πλήρως την πύλη και μετρήστε την πραγματική παύση μέχρι να ξεκινήσει το κλείσιμο. |
| F | Ισχύς / ροπή κινητήρα. | Επιβεβαιώστε τη ρύθμιση με μέτρηση των δυνάμεων πρόσκρουσης και έλεγχο ασφαλείας. Η αύξηση του F δεν αποσκοπεί στην αντιμετώπιση μηχανικού προβλήματος της πύλης. |
Ενσωματωμένος δέκτης και τηλεχειριστήρια
Το ROA37 διαθέτει ενσωματωμένο δέκτη πολλαπλών κωδικών 433,92 MHz. Υποστηρίζει τις οικογένειες O-Code/FloR/TTS ή Flo ή Smilo. Το πρώτο τηλεχειριστήριο που αποθηκεύεται καθορίζει την οικογένεια των επόμενων τηλεχειριστηρίων. Το FLO2RE που περιλαμβάνεται στο σετ ανήκει στην οικογένεια FloR. Πραγματοποιήστε τον προγραμματισμό με την πύλη ακίνητη.
Λειτουργία I – αποθήκευση ολόκληρου του τηλεχειριστηρίου
- Κρατήστε πατημένο το κουμπί RADIO/δέκτη μέχρι να ανάψει η λυχνία LED του (περίπου 4 s) και, στη συνέχεια, αφήστε το.
- Εντός 10 s, κρατήστε πατημένο το επιλεγμένο κουμπί του νέου τηλεχειριστηρίου για περίπου 3 s, μέχρι ο δέκτης να επιβεβαιώσει την αποθήκευση με τρία αναβοσβησίματα.
- Μπορείτε να αποθηκεύσετε ένα ακόμη τηλεχειριστήριο με τον ίδιο τρόπο μέσα στα επόμενα 10 s· διαφορετικά, περιμένετε να τερματιστεί η λειτουργία.
| Κουμπί στη λειτουργία I | Αντιστοιχισμένη εντολή |
|---|---|
| 1 | Βήμα προς βήμα |
| 2 | ALT – διακοπή |
| 3 | Άνοιγμα |
| 4 | Κλείσιμο |
Το τηλεχειριστήριο ενός ή δύο κουμπιών χρησιμοποιεί μόνο τα αντίστοιχα πρώτα κουμπιά. Στο TH1500, το δεύτερο κουμπί δεν αντιστοιχεί αυτόματα σε άνοιγμα για πεζούς.
Λειτουργία II – μία εντολή σε επιλεγμένο κουμπί
| Αριθμός πατημάτων του RADIO | Εντολή |
|---|---|
| 1 | Βήμα προς βήμα |
| 2 | ALT – διακοπή |
| 3 | Άνοιγμα |
| 4 | Κλείσιμο |
Πατήστε σύντομα το RADIO τόσες φορές όσες είναι ο αριθμός της επιθυμητής εντολής. Η λυχνία LED θα αναβοσβήσει τον ίδιο αριθμό φορών. Εντός 10 s, κρατήστε πατημένο το επιλεγμένο κουμπί του τηλεχειριστηρίου για περίπου 3 s, μέχρι τα τρία αναβοσβησίματα να επιβεβαιώσουν την αποθήκευση. Επαναλάβετε τη διαδικασία για κάθε επόμενο κουμπί.
Προσθήκη τηλεχειριστηρίου με χρήση λειτουργικού τηλεχειριστηρίου
Κοντά στον δέκτη, σε απόσταση περίπου 10–20 m, κρατήστε πατημένο το κουμπί του νέου τηλεχειριστηρίου για τουλάχιστον 5 s και αφήστε το. Στο παλιό τηλεχειριστήριο πατήστε το αντίστοιχο κουμπί 3 φορές· στη συνέχεια, πατήστε μία φορά το κουμπί του νέου τηλεχειριστηρίου. Το νέο τηλεχειριστήριο θα αποκτήσει την αντιστοίχιση του παλιού. Στη λειτουργία I μπορείτε να χρησιμοποιήσετε οποιοδήποτε κουμπί του παλιού τηλεχειριστηρίου· στη λειτουργία II, χρησιμοποιήστε το κουμπί που έχει την επιθυμητή εντολή. Αφήστε τροφοδοτημένο μόνο τον δέκτη που θέλετε να προγραμματίσετε.
Μετά την ενεργοποίηση, η λυχνία LED του δέκτη υποδεικνύει την οικογένεια: 1 αναλαμπή για Flo, 2 αναλαμπές για O-Code/FloR/TTS, 3 αναλαμπές για Smilo· 5 αναλαμπές σημαίνουν ότι η μνήμη είναι κενή. Αν θέλετε διαφορετική οικογένεια, πρέπει πρώτα να διαγράψετε ολόκληρη τη μνήμη του δέκτη σύμφωνα με την παρακάτω ενότητα.
Διάγνωση και συνήθεις βλάβες
| Ένδειξη | Τι σημαίνει / τι να ελέγξετε |
|---|---|
| OK: περίπου 1 αναλαμπή/s | Η μονάδα ελέγχου λειτουργεί και αναμένει εντολή. |
| OK: γρήγορες διπλές αναλαμπές | Άλλαξε μια είσοδος ή ένας διακόπτης DIP. |
| OK: πολύ γρήγορες αναλαμπές για περίπου 3 s | Αρχικός έλεγχος μετά την ενεργοποίηση της τροφοδοσίας. |
| OK: ακανόνιστες αναλαμπές | Η δοκιμή ή ο εσωτερικός έλεγχος απέτυχε· ελέγξτε την τροφοδοσία και τις συνδέσεις· αν το πρόβλημα επιμένει, απευθυνθείτε στο σέρβις. |
| Η ένδειξη FOTO / ALT δεν ανάβει | Ανοικτό κύκλωμα ασφαλείας NC. Ελέγξτε τα φωτοκύτταρα, τις επαφές και την καλωδίωση. |
| FCA / FCC | Κατά την ενεργοποίηση του αντίστοιχου τερματικού διακόπτη, η λυχνία LED του σβήνει. Σε περίπτωση αντίστροφης λειτουργίας, ελέγξτε την κατεύθυνση και τον σύνδεσμο. |
| Η πύλη σταματά κατά την επιβράδυνση | Πιθανή υψηλή αντίσταση ή μείωση της ροπής κατά την επιβράδυνση. Ελέγξτε πρώτα τον μηχανισμό και έπειτα τη ρύθμιση TL/DIP 8. |
Αν ο κινητήρας δεν ανταποκρίνεται, ελέγξτε πρώτα την τροφοδοσία, την ασφάλεια, την κατάσταση των εισόδων ασφαλείας και την εντολή. Αν η κίνηση είναι αντίστροφη, διορθώστε την κατεύθυνση σύμφωνα με την περιγραφόμενη διαδικασία. Σε περίπτωση ασυνήθιστου θορύβου, ζημιάς ή απότομης κίνησης, διακόψτε τη χρήση· μην αυξάνετε τη δύναμη ως υποκατάστατο της επισκευής.
Διαγραφή μνήμης
Το κουμπί του δέκτη διαγράφει την ασύρματη μνήμη του, όχι τις μηχανικές ρυθμίσεις των διακοπτών DIP και των trimmer. Με την πύλη ακίνητη, κρατήστε το πατημένο: περίπου στα 4 s η λυχνία LED ανάβει, έπειτα από άλλα 4 s σβήνει και περίπου 4 s αργότερα αρχίζει να αναβοσβήνει.
| Απελευθέρωση κουμπιού | Αποτέλεσμα |
|---|---|
| Ακριβώς κατά την 3η αναλαμπή | Διαγραφή όλων των αποθηκευμένων τηλεχειριστηρίων. |
| Ακριβώς κατά την 5η αναλαμπή | Διαγραφή ολόκληρης της μνήμης του δέκτη, συμπεριλαμβανομένων των ρυθμίσεων και της οικογένειας κωδικών. |
Μετά την πλήρη διαγραφή, το πρώτο νέο τηλεχειριστήριο καθορίζει ξανά την οικογένεια κωδικών. Ελέγξτε ξεχωριστά τη ρύθμιση λειτουργίας και χρόνου λειτουργίας.
Τακτικός έλεγχος και συντήρηση
Η επαγγελματική συντήρηση πρέπει να πραγματοποιείται το αργότερο κάθε 6 μήνες. Σε περίπτωση εντατικής λειτουργίας ή απαιτητικών συνθηκών περιβάλλοντος, το πρόγραμμα σέρβις προσαρμόζει το διάστημα συντήρησης.
- Μετά την αποσύνδεση από το ρεύμα, ελέγξτε τις στερεώσεις, τη διάβρωση, τα καλώδια και τυχόν εισροή νερού.
- Ελέγξτε τη φθορά του πινιόν, της οδοντωτής ράγας, των οδηγών και των στοπ, καθώς και τον τζόγο τους και τη χειροκίνητη κίνηση.
- Καθαρίστε τα φωτοκύτταρα και ελέγξτε τη δυνατότητα απασφάλισης. Μετά την επανασύνδεση της τροφοδοσίας, ελέγξτε όλα τα στοιχεία ασφαλείας, τη διακοπή και τις δυνάμεις.
- Φυλάξτε το αρχείο συντήρησης και το εγχειρίδιο. Μην εισέρχεστε στη διέλευση όσο η πύλη κινείται· κρατήστε τα τηλεχειριστήρια και τα σταθερά χειριστήρια μακριά από παιδιά.
Τεχνικά χαρακτηριστικά NICE TH1500
| Τροφοδοσία / κινητήρας | 230 V AC, 50 Hz / μονοφασικός ασύγχρονος |
|---|---|
| Κατανάλωση σύμφωνα με το εγχειρίδιο | 350 W, μέγιστη 500 W |
| Ρεύμα / πυκνωτής | 1,6 A / 14 µF |
| Ονομαστική ροπή | 12 Nm (360 N σύμφωνα με το εγχειρίδιο) |
| Μέγιστη ροπή παλαιότερης έκδοσης | 35 Nm σύμφωνα με το συνημμένο τσεχικό εγχειρίδιο· σε περίπτωση αντικατάστασης, ελέγξτε την ακριβή έκδοση |
| Ονομαστική ταχύτητα | 0,16 m/s |
| Μέγ. βάρος / μήκος φύλλου | 1 500 kg / 12 m |
| Κύκλοι λειτουργίας | 15 κύκλοι/ώρα με φύλλο 6 m· μέγ. 5 διαδοχικοί κύκλοι |
| Βαθμός προστασίας / ηλεκτρική κλάση | IP44 / I – προστατευτική γείωση |
| Θερμική προστασία | 140 °C |
| Θερμοκρασία | −20 έως +50 °C |
| Οδοντωτή κρεμαγιέρα | Μονάδα 4 |
| Βοηθητική έξοδος | 24 V AC ±25 %, συνολικά μέγ. 150 mA |
| Φάρος | 230 V AC, μέγ. 40 W |
| Βάρος μηχανισμού κίνησης | 11,5 kg |
| Ραδιοσυχνότητα | 433,92 MHz, ενσωματωμένο στο ROA37 |
Διαστάσεις και χώρος εγκατάστασης

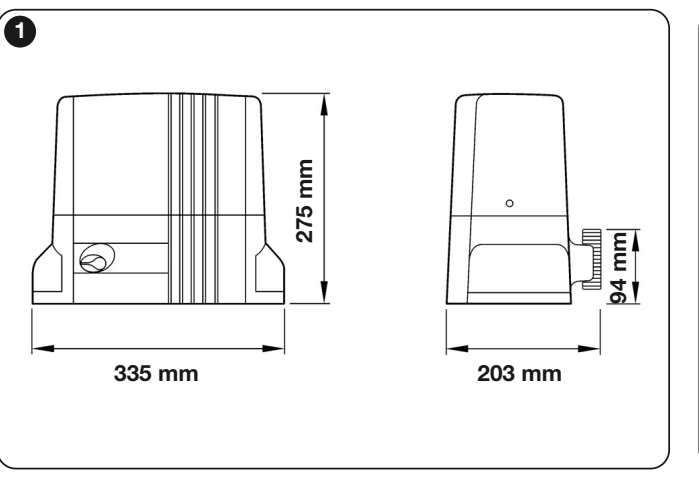

Το σχέδιο εγκατάστασης TH1500 δείχνει κάτοψη 335 × 203 mm και συνολικό ύψος 275 mm. Κατά την επιλογή της θέσης, αφήστε χώρο για το άνοιγμα του καλύμματος, την πρόσβαση στο κλειδί και τον ασφαλή χειρισμό της απασφάλισης.
