Σετ για την κατασκευή αυτοφερόμενης συρόμενης αυλόπορτας με εξαιρετικά μικρή προεξοχή Intelligate IG350
ΝΕΑ| Διαθεσιμότητα προϊόντος: | έως 7 ημέρες | Αποστέλλουμε συνήθως τα προϊόντα εντός 7 ημερών. |
|---|
έως 7 ημέρες
2.951,37 € με ΦΠΑ
| Βάρος |
|---|
| 60 kg |
Περιγραφή του προϊόντος Σετ για την κατασκευή αυτοφερόμενης συρόμενης αυλόπορτας με εξαιρετικά μικρή προεξοχή Intelligate IG350
Έχετε λίγο χώρο στο οικόπεδό σας για την προεξοχή μιας κλασικής αυτοφερόμενης συρόμενης αυλόπορτας; Το σύστημα Intelligate έχει σχεδιαστεί ακριβώς για περιπτώσεις όπου ο χώρος δίπλα στο άνοιγμα διέλευσης της αυλόπορτας είναι πολύ περιορισμένος και δεν επιτρέπει τη χρήση της τυπικής προεξοχής. >>Εγχειρίδιο εγκατάστασης για λήψη>>.
Με το σύστημα intelligate IG350, για το καθαρό πλάτος διέλευσης της αυλόπορτας αρκεί προεξοχή μήκους μόλις 40 cm. Μια κλασική αυτοφερόμενη αυλόπορτα θα απαιτούσε προεξοχή περίπου 1,5 έως 2 μέτρα για άνοιγμα διέλευσης 4 μέτρων. Με το σύστημα Intelligate εξοικονομείτε περισσότερο από ένα μέτρο χώρου.
| Το σετ περιλαμβάνει: | Σετ IG350 | |||
|---|---|---|---|---|
 |
1 × | Πλήρες σύστημα φορείων INTELLIGATE 350 για προφίλ C MGD | IG350 | |
 |
1× | Αλουμινένιο προφίλ C MGD 5400mm | MGD1-LS | |
 |
1 × | Βάση στήριξης μηχανισμών κίνησης | MK-IG | |
 |
1 × | Τερματικό εξάρτημα για προφίλ C MGD | MGD1-EDR | |
 |
1 × | Τάπα προφίλ C MGD | MGD1-ED | |
 |
1 × | Κάτω αναστολέας | NALS | |
 |
1 × | Άνω αναστολέας με ροδάκια | NELGR-60 | |
| Εγχειρίδιο εγκατάστασης | ||||

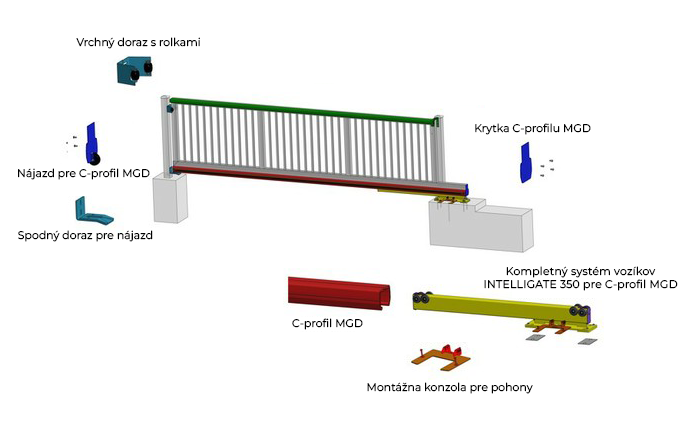

Τοποθέτηση των εξαρτημάτων στην κατασκευή:
Παράδειγμα:
Αν το καθαρό άνοιγμα της πύλης είναι 4000 mm, ο χώρος που απαιτείται για το πλήρες άνοιγμα της πύλης με το σύστημα Intelligate είναι 4400 mm (4000 άνοιγμα/πύλη + 400 προεξοχή πύλης).
Διαστάσεις:
- GL: συνολικό μήκος
- DL: καθαρό πλάτος διέλευσης
- GP: μήκος πλάκας θεμελίωσης
- EL: μήκος φέροντος βραχίονα
- EL efekt.: ενεργό μήκος σύσφιξης
- H: άνω ακμή της ράγας κύλισης (=200 mm)
- Επιτρ. βάρος: μέγιστο βάρος πύλης μαζί με τη ράγα
- Επιτρ. βάρος/m: μέγιστο βάρος/m μαζί με τη ράγα (5 kg/m)
Προειδοποίηση:
- Ο μηχανισμός κύλισης πρέπει να στερεωθεί με τέσσερα αγκύρια, καθένα με δύναμη σύσφιξης τουλάχιστον 25 kN.
- Αυτή η δύναμη σύσφιξης επιτυγχάνεται με ράβδο με σπείρωμα M12 πακτωμένη με ρητίνη και ροπή σύσφιξης 60 Nm.
- Πριν από τη σύσφιξη των αγκυρίων, το διάκενο μεταξύ της πλάκας θεμελίωσης και της βάσης πρέπει να γεμίσει με κονίαμα έγχυσης.
