NICE Toona TO5605 - μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες με πλάτος φύλλου έως 5 m και βάρος έως 500 kg
| Διαθεσιμότητα προϊόντος: | κατόπιν ερωτήματος | Το προϊόν ενδέχεται να μην είναι διαθέσιμο, επικοινωνήστε μαζί μας για περισσότερες πληροφορίες. |
|---|
κατόπιν ερωτήματος
339,04 € με ΦΠΑ
| Βάρος |
|---|
| 7,00 kg |
Περιγραφή του προϊόντος NICE Toona TO5605 - μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες με πλάτος φύλλου έως 5 m και βάρος έως 500 kg
- Αναστρέψιμος
- 230V
- Γρήγορος
- Με μικροδιακόπτη τερματισμού για το άνοιγμα
Εύρος εφαρμογής

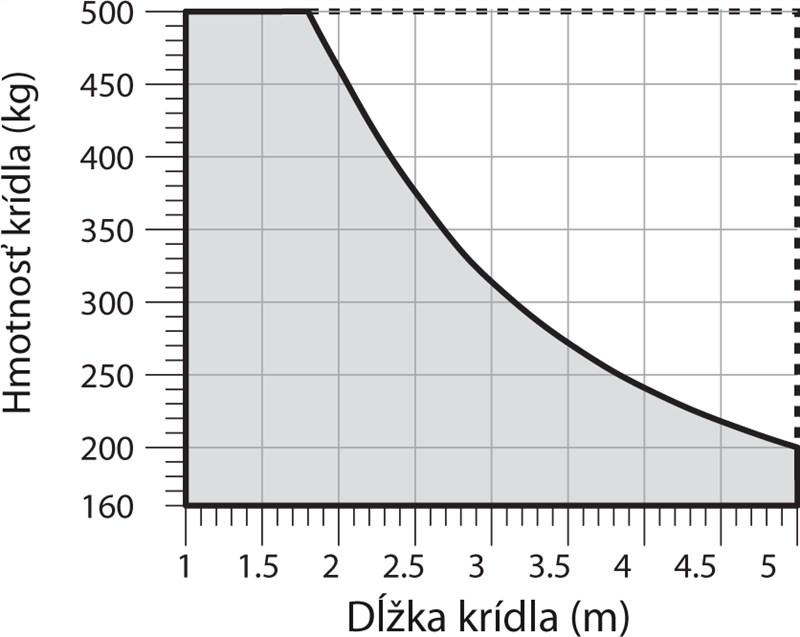

Για φύλλο πύλης βάρους έως 500kg και μήκους 5m, σύμφωνα με το παρακάτω διάγραμμα εφαρμογής:
Συμβατές μονάδες ελέγχου
Τεχνικά χαρακτηριστικά
| Τροφοδοσία | 230V |
|---|---|
| Κατανάλωση ρεύματος | 1,3A |
| Ισχύς | 300W |
| Ταχύτητα | 0,016m/s |
| Δύναμη | 1800N |
| Κύκλοι/ώρα* | 50 |
| Βαθμός προστασίας | IP44 |
| Θερμοκρασία λειτουργίας | -20°C έως +50°C |
| Διαστάσεις | 965x115x105mm |
| Βάρος | 7kg |
* με βέλτιστη εγκατάσταση
I. Τοποθέτηση πίσω βραχίονα στήριξης
 |
 |
| Σχέδιο ανοίγματος προς τα μέσα | Σχέδιο ανοίγματος προς τα έξω |

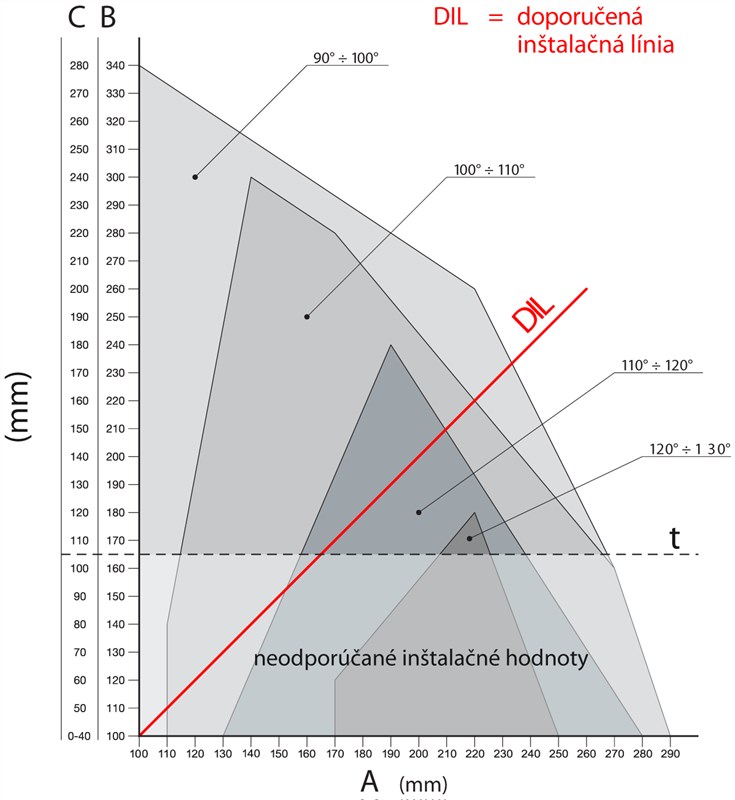

Υπολογίστε τη θέση του πίσω βραχίονα χρησιμοποιώντας το Διάγραμμα, από το οποίο θα προσδιορίσετε τις διαστάσεις A και B και τη μέγιστη γωνία ανοίγματος. Προσοχή, οι τιμές A και B πρέπει να είναι παρόμοιες (ιδανικά ίδιες), ώστε ο μηχανισμός να κινείται ομαλά και γραμμικά.
 |
 |
| Διάγραμμα υπολογισμού | Παράδειγμα ανάγνωσης τιμών από το διάγραμμα |
Διαδικασία υπολογισμού:
- Μετρήστε την απόσταση C από το Σχέδιο
- Στο Διάγραμμα χαράξτε μια οριζόντια γραμμή που τέμνει την τιμή C
- Η τομή αυτής της γραμμής με τη DIL (Συνιστώμενη Γραμμή Εγκατάστασης) υποδεικνύει τη μέγιστη γωνία ανοίγματος
- Εάν το σημείο τομής βρίσκεται κάτω από το Επίπεδο t, θα πρέπει να προσαρμόσετε τις τιμές ώστε το σημείο τομής να μετακινηθεί πάνω από αυτό το επίπεδο
- Εάν το σημείο τομής βρίσκεται πάνω από το Επίπεδο t, όλα είναι εντάξει, αλλά εάν η καθορισμένη μέγιστη γωνία ανοίγματος δεν είναι ικανοποιητική, θα χρειαστεί να προσαρμόσετε την τιμή A και, εάν χρειάζεται, και την τιμή B, ώστε να είναι παρόμοιες (ιδανικά ίδιες)
Πριν στερεώσετε τον βραχίονα σε κολόνα ή τοίχο, πρέπει να τον κόψετε στο απαιτούμενο μήκος, σύμφωνα με τις διαστάσεις A και B και να τον συγκολλήσετε στην πλάκα στήριξης.
 |
 |
| 1. Κόψτε τον βραχίονα στο απαιτούμενο μήκος | 2. Συγκολλήστε τον κοντύτερο βραχίονα στην πλάκα στήριξης |
Η συσκευασία περιλαμβάνει βραχίονα μήκους 150 mm. Επομένως, εάν χρειάζεστε μακρύτερο βραχίονα για ειδικές περιπτώσεις ή εάν θέλετε η πύλη να ανοίγει προς τα έξω, συνιστούμε να παραγγείλετε επιπλέον τον επιμήκη βραχίονα NICE PLA6.
|
Πριν στερεώσετε τον πίσω βραχίονα, ελέγξτε ότι ο μπροστινός βραχίονας τοποθετείται στο σταθερό τμήμα του φύλλου της πύλης, καθώς υπάρχει υψομετρική διαφορά μεταξύ του μπροστινού και του πίσω βραχίονα, όπως φαίνεται στην εικόνα.
Διαφορά F=44mm. |
 |
Εφόσον όλα είναι εντάξει, στερεώστε τον πίσω βραχίονα σε κολόνα ή τοίχο με βίδες, ούπα και ροδέλες.
II. Τοποθέτηση μπροστινού βραχίονα στήριξης
Ο μπροστινός βραχίονας πρέπει να τοποθετηθεί στο φύλλο σε απόσταση σύμφωνα με τις τιμές D και E, τις οποίες θα βρείτε στον Πίνακα (τιμή D είναι σταθερή και είναι 880 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 780 | 770 | 760 | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 |
Στη συσκευασία περιλαμβάνεται κονσόλα για συγκόλληση. Αν επιθυμείτε κονσόλα για βίδωμα, συνιστούμε να παραγγείλετε την εναλλακτική κονσόλα για βίδωμα NICE PLA8.
- Υπολογίστε από τον πίνακα την τιμή E
- Υπολογίστε το ύψος σύμφωνα με την εικόνα των υψών των κονσολών (προβολή εικόνας)
- Στερεώστε την κονσόλα στο φύλλο (αν πρόκειται να τη συγκολλήσετε, συνιστούμε προς το παρόν να την ποντάρετε μόνο)
III. Τοποθέτηση του μηχανισμού κίνησης της πύλης στην πίσω κονσόλα
 |
|
IV. Τοποθέτηση του μηχανισμού κίνησης της πύλης στην μπροστινή κονσόλα
 |
|
V. Ρύθμιση του μηχανικού αναστολέα κίνησης
Αν χρησιμοποιηθεί ο εσωτερικός μηχανικός αναστολέας κίνησης, στον οποίο τερματίζει ο μηχανισμός κατά το άνοιγμα, δεν χρειάζεται να χρησιμοποιηθούν εξωτερικά στοπ εδάφους. Η ρύθμιση γίνεται ως εξής:
 |
|
