NICE Toona TO5016 – μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες με φύλλο έως 5 m/500 kg
| Διαθεσιμότητα προϊόντος: | κατόπιν ερωτήματος | Το προϊόν ενδέχεται να μην είναι διαθέσιμο, επικοινωνήστε μαζί μας για περισσότερες πληροφορίες. |
|---|
κατόπιν ερωτήματος
341,94 € με ΦΠΑ
| Βάρος |
|---|
| 7,00 kg |
Περιγραφή του προϊόντος NICE Toona TO5016 – μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες με φύλλο έως 5 m/500 kg
- Μη αναστρέψιμος
- 230V
- Αργός
- Με μικροδιακόπτη τερματισμού για το άνοιγμα και το κλείσιμο
Εύρος χρήσης
Για φύλλο αυλόπορτας βάρους έως 500kg και μήκους 5m, σύμφωνα με το ακόλουθο διάγραμμα χρήσης:
Συμβατές μονάδες ελέγχου
Τεχνικά χαρακτηριστικά
| Τροφοδοσία | 230V |
|---|---|
| Κατανάλωση ρεύματος | 1,5A |
| Ισχύς | 340W |
| Ταχύτητα | 0,013m/s |
| Δύναμη | 1800N |
| Κύκλοι/ώρα* | 54 |
| Κατηγορία προστασίας | IP44 |
| Θερμοκρασία λειτουργίας | -20°C έως +50°C |
| Διαστάσεις | 965x115x105mm |
| Βάρος | 7kg |
* με βέλτιστη εγκατάσταση
I. Τοποθέτηση πίσω βάσης στήριξης
 |
 |
| Σχέδιο ανοίγματος προς τα μέσα | Σχέδιο ανοίγματος προς τα έξω |

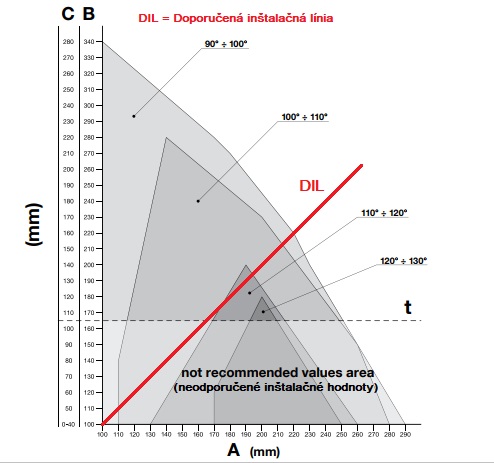

Υπολογίστε τη θέση της πίσω βάσης χρησιμοποιώντας το Διάγραμμα, από το οποίο θα βρείτε τις διαστάσεις A και B και τη μέγιστη γωνία ανοίγματος. Προσοχή, οι τιμές A και B πρέπει να είναι παρόμοιες (ιδανικά ίδιες), ώστε ο μηχανισμός να κινείται ομαλά και γραμμικά.
 |
 |
| Διάγραμμα υπολογισμού | Παράδειγμα ανάγνωσης τιμών από το διάγραμμα |
Διαδικασία υπολογισμού:
- Μετρήστε την απόσταση C από το Σχέδιο
- Στο Διάγραμμα χαράξτε μια οριζόντια γραμμή που τέμνει την τιμή C
- Από το σημείο τομής αυτής της γραμμής με τη DIL (Συνιστώμενη Γραμμή Εγκατάστασης) θα βρείτε τη μέγιστη γωνία ανοίγματος
- Αν το σημείο τομής βρίσκεται κάτω από το Επίπεδο t, θα πρέπει να προσαρμόσετε τις τιμές, ώστε το σημείο τομής να μετακινηθεί πάνω από αυτό το επίπεδο
- Αν το σημείο τομής βρίσκεται πάνω από το Επίπεδο t, όλα είναι εντάξει, αλλά αν η καθορισμένη μέγιστη γωνία ανοίγματος δεν είναι ικανοποιητική, θα χρειαστεί να προσαρμόσετε την τιμή A και, αν χρειάζεται, και την τιμή B, ώστε να είναι παρόμοιες (ιδανικά ίδιες)
Πριν στερεώσετε τη βάση σε κολόνα ή τοίχο, πρέπει να την κόψετε στο απαιτούμενο μήκος, σύμφωνα με τις διαστάσεις A και B και να τη συγκολλήσετε στην πλάκα στήριξης.
 |
 |
| 1. Κόψτε τη βάση στο απαιτούμενο μήκος | 2. Συγκολλήστε τη βάση, αφού την κοντύνετε, στην πλάκα στήριξης |
Η συσκευασία περιλαμβάνει βάση μήκους 150 mm. Επομένως, αν χρειάζεστε μακρύτερη βάση για ειδικές περιπτώσεις ή αν θέλετε η αυλόπορτα να ανοίγει προς τα έξω, συνιστούμε να παραγγείλετε επιπλέον την επιμήκη βάση NICE PLA6.
|
Πριν στερεώσετε την πίσω βάση, βεβαιωθείτε ότι η μπροστινή βάση καταλήγει σε σταθερό τμήμα του φύλλου της αυλόπορτας, καθώς υπάρχει υψομετρική διαφορά μεταξύ της μπροστινής και της πίσω βάσης, όπως φαίνεται στην εικόνα.
Διαφορά F=44mm. |
 |
Αν όλα είναι εντάξει, στερεώστε την πίσω βάση σε κολόνα ή τοίχο με βίδες, βύσματα και ροδέλες.
II. Τοποθέτηση μπροστινής βάσης στήριξης
Η μπροστινή βάση πρέπει να τοποθετηθεί στο φύλλο σε απόσταση σύμφωνα με τις τιμές D και E, τις οποίες θα βρείτε από τον πίνακα (τιμή D είναι σταθερή και είναι 880 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 780 | 770 | 760 | 750 | 740 | 730 | 720 | 710 | 700 | 690 | 680 | 670 | 660 | 650 | 640 | 630 | 620 | 610 | 600 |
Στη συσκευασία περιλαμβάνεται βάση για συγκόλληση. Αν θέλετε βάση για βίδωμα, σας προτείνουμε να παραγγείλετε την εναλλακτική βιδωτή βάση NICE PLA8.
- Υπολογίστε από τον πίνακα την τιμή E
- Υπολογίστε το ύψος σύμφωνα με την εικόνα των υψών των βάσεων (προβολή εικόνας)
- Στερεώστε τη βάση στο φύλλο της πύλης (αν τη συγκολλάτε, συνιστούμε προς το παρόν να την ποντάρετε μόνο με λίγες κολλήσεις)
III. Τοποθέτηση του μηχανισμού κίνησης της πύλης στην πίσω βάση
 |
|
IV. Τοποθέτηση του μηχανισμού κίνησης της πύλης στην μπροστινή βάση
 |
|
V. Ρύθμιση του μηχανικού αναστολέα κίνησης
Αν χρησιμοποιηθεί ο εσωτερικός μηχανικός αναστολέας κίνησης, στον οποίο τερματίζει ο μηχανισμός κατά το άνοιγμα, δεν χρειάζεται να χρησιμοποιηθούν εξωτερικά στοπ εδάφους. Η ρύθμιση γίνεται ως εξής:
 |
|
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
