NICE Toona TO4605 - αυτοτελής μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες, για φύλλο έως 3 m/500 kg
| Διαθεσιμότητα προϊόντος: | κατόπιν ερωτήματος | Το προϊόν ενδέχεται να μην είναι διαθέσιμο, επικοινωνήστε μαζί μας για περισσότερες πληροφορίες. |
|---|
κατόπιν ερωτήματος
314,48 € με ΦΠΑ
| Βάρος |
|---|
| 6,00 kg |
Περιγραφή του προϊόντος NICE Toona TO4605 - αυτοτελής μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες, για φύλλο έως 3 m/500 kg
- Αναστρέψιμος
- 230V
- Γρήγορος
- Με μικροδιακόπτη τερματισμού για το άνοιγμα
Εύρος χρήσης
Για φύλλο πύλης βάρους έως 500kg και μήκους 3m, σύμφωνα με το παρακάτω διάγραμμα χρήσης:
Συμβατές μονάδες ελέγχου
Τεχνικά χαρακτηριστικά
| Τροφοδοσία | 230V |
|---|---|
| Κατανάλωση ρεύματος | 1,3A |
| Ισχύς | 300W |
| Ταχύτητα | 0,016m/s |
| Δύναμη | 1800N |
| Κύκλοι/ώρα* | 50 |
| Κατηγορία προστασίας | IP44 |
| Θερμοκρασία λειτουργίας | -20°C έως +50°C |
| Διαστάσεις | 820x115x105mm |
| Βάρος | 6kg |
* σε ιδανικές συνθήκες εγκατάστασης
I. Τοποθέτηση πίσω βραχίονα στήριξης
 |
 |
| Σχέδιο ανοίγματος προς τα μέσα | Σχέδιο ανοίγματος προς τα έξω |

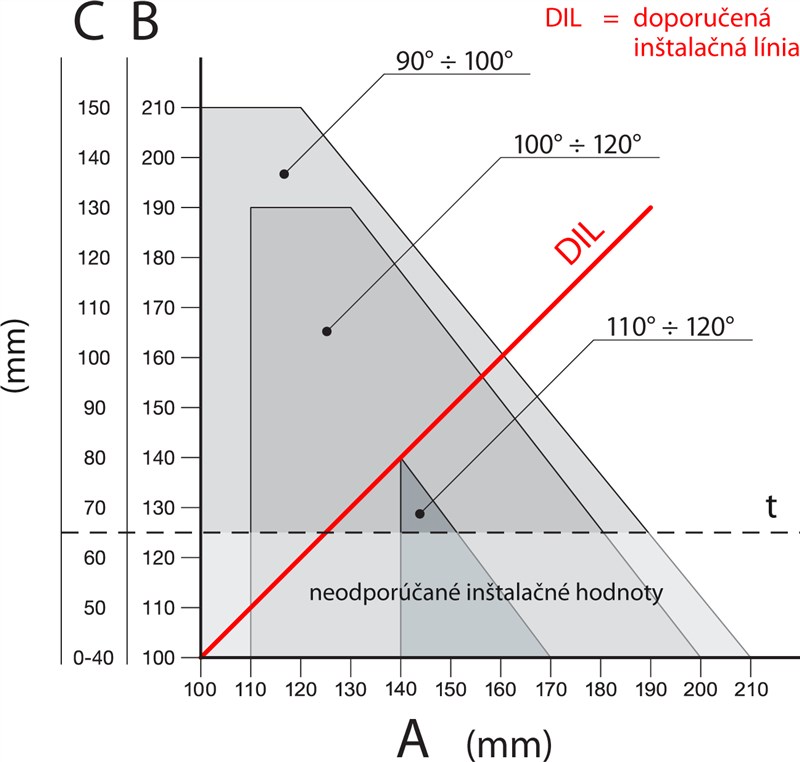

Υπολογίστε τη θέση του πίσω βραχίονα χρησιμοποιώντας το Διάγραμμα, από το οποίο θα βρείτε τις διαστάσεις A και B και μέγιστη γωνία ανοίγματος. Προσοχή, οι τιμές A και B πρέπει να είναι παρόμοιες (ιδανικά ίδιες), ώστε ο μηχανισμός να κινείται ομαλά και γραμμικά.
 |
 |
| Διάγραμμα υπολογισμού | Παράδειγμα ανάγνωσης τιμών από το διάγραμμα |
Διαδικασία υπολογισμού:
- Μετρήστε την απόσταση C από το Σχέδιο
- Στο Διάγραμμα σχεδιάστε μια οριζόντια γραμμή που τέμνει την τιμή C
- Στο σημείο τομής αυτής της γραμμής με τη DIL (Συνιστώμενη Γραμμή Εγκατάστασης) θα βρείτε τη μέγιστη γωνία ανοίγματος
- Αν το σημείο τομής βρίσκεται κάτω από το Επίπεδο t, θα πρέπει να προσαρμόσετε τις τιμές ώστε το σημείο τομής να μετακινηθεί πάνω από αυτό το επίπεδο
- Αν το σημείο τομής βρίσκεται πάνω από το Επίπεδο t, όλα είναι εντάξει, αλλά αν η καθορισμένη μέγιστη γωνία ανοίγματος δεν είναι ικανοποιητική, θα πρέπει να προσαρμόσετε την τιμή A και, αν χρειάζεται, και την τιμή B, ώστε να είναι παρόμοιες (ιδανικά ίδιες)
Πριν στερεώσετε τον βραχίονα στον στύλο ή στον τοίχο, πρέπει να τον κοντύνετε στο απαιτούμενο μήκος, σύμφωνα με τις διαστάσεις A και B και να τον συγκολλήσετε στη βάση στήριξης.
 |
 |
| 1. Κόψτε τον βραχίονα στο απαιτούμενο μήκος | 2. Συγκολλήστε τον κοντυμένο βραχίονα στη βάση στήριξης |
Η συσκευασία περιλαμβάνει βραχίονα μήκους 150 mm. Επομένως, αν χρειάζεστε μακρύτερο βραχίονα για ειδικές περιπτώσεις ή αν θέλετε η πύλη να ανοίγει προς τα έξω, συνιστούμε να παραγγείλετε επιπλέον τον επιμήκη βραχίονα NICE PLA6.
|
Πριν στερεώσετε τον πίσω βραχίονα, ελέγξτε ότι ο μπροστινός βραχίονας καταλήγει στο σταθερό τμήμα του φύλλου της πύλης, καθώς υπάρχει υψομετρική διαφορά μεταξύ του μπροστινού και του πίσω βραχίονα, όπως φαίνεται στην εικόνα.
Διαφορά F=44mm. |
 |
Αν όλα είναι εντάξει, στερεώστε τον πίσω βραχίονα στον στύλο ή στον τοίχο με βίδες, ούπα και ροδέλες.
II. Τοποθέτηση μπροστινού βραχίονα στήριξης
Ο μπροστινός βραχίονας πρέπει να τοποθετηθεί στο φύλλο σε απόσταση που αντιστοιχεί στις τιμές D και E, τις οποίες θα βρείτε στον Πίνακα (τιμή D είναι σταθερή και είναι 730 mm):
| A | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | 630 | 620 | 610 | 600 | 590 | 580 | 570 | 560 | 550 | 540 | 530 | 530 |
Η συσκευασία περιλαμβάνει βραχίονα για συγκόλληση. Αν θέλετε βραχίονα για βίδωμα, σας προτείνουμε να παραγγείλετε τον εναλλακτικό βραχίονα βιδώματος NICE PLA8.
- Υπολογίστε από τον πίνακα την τιμή E
- Υπολογίστε το ύψος σύμφωνα με την εικόνα των υψών των βραχιόνων (προβολή εικόνας)
- Στερεώστε τον βραχίονα στο φύλλο (αν τον συγκολλάτε, συνιστούμε προς το παρόν να τον ποντάρετε μόνο)
III. Τοποθέτηση του μηχανισμού κίνησης της πύλης στον πίσω βραχίονα
 |
|
IV. Τοποθέτηση του μηχανισμού κίνησης της πύλης στον μπροστινό βραχίονα
 |
|
V. Ρύθμιση του μηχανικού αναστολέα κίνησης
Αν χρησιμοποιηθεί ο εσωτερικός μηχανικός αναστολέας κίνησης, στον οποίο σταματά ο μηχανισμός κατά το άνοιγμα, δεν χρειάζεται να χρησιμοποιηθούν εξωτερικά στοπ εδάφους. Η ρύθμιση γίνεται ως εξής:
 |
|
