NICE Toona TO4005 – μεμονωμένος κινητήρας 230 V για φύλλο έως 3 m


Διαθεσιμότητα προϊόντος: Σε απόθεμα

Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών.


NICE Toona TO4005 – μεμονωμένος κινητήρας 230 V για φύλλο έως 3 m NICE Toona TO4005 – μεμονωμένος κινητήρας 230 V για φύλλο έως 3 m
NICE-TO4005
Σε απόθεμα
229,13 € χωρίς ΦΠΑ
284,12 € με ΦΠΑ

 τεμ.
Βάρος
10 kg

Περιγραφή του προϊόντος NICE Toona TO4005 – μεμονωμένος κινητήρας 230 V για φύλλο έως 3 m

NICE Toona 4 TO4005 είναι ένας μεμονωμένος κινητήρας 230 V AC για ένα φύλλο. Σύμφωνα με το διάγραμμα της NICE, για μήκος 3 m μπορεί να διαχειριστεί έως περίπου 300 kg· το βάρος 500 kg ισχύει για μήκος έως περίπου 1,8 m. Ο μηχανισμός κίνησης είναι μη αναστρέψιμος, διαθέτει πυκνωτή 7 µF και μικροδιακόπτη τερματισμού ανοίγματος. Η μονάδα ελέγχου και τα παρελκόμενα περιλαμβάνονται μόνο στο επιλεγμένο σετ.

Επιλέξτε κινητήρα 230 V AC μαζί με συμβατή μονάδα ελέγχου.

Γρήγορη πλοήγηση σε αυτήν τη σελίδα
Επιλογή και όριαΔιάρκεια ζωήςΣετ
Περιεχόμενα συσκευασίαςΠαρελκόμεναΕγχειρίδιο
ΕγκατάστασηΚαλωδίωσηΣύνδεση παρελκομένων
ΧαρακτηριστικάΣυντήρησηΑπασφάλιση

Συμβατά παρελκόμενα για τον μηχανισμό κίνησης NICE Toona 4 TO4005

Χρησιμοποιείτε τα αναφερόμενα παρελκόμενα σύμφωνα με τους ακροδέκτες και τις εξόδους της μονάδας ελέγχου που είναι πράγματι εγκατεστημένη. Τα τρέχοντα σετ TO4005 περιλαμβάνουν MC800· παλαιότερες συνθέσεις μπορεί να διαθέτουν διαφορετική πλακέτα. Ελέγξτε τη συγκεκριμένη συνδεσμολογία πριν από την εγκατάσταση.

Επιπλέον, συνιστούμε να αγοράσετε προαιρετικά συμβατά παρελκόμενα για τον μηχανισμό κίνησης:

Τι Γιατί Τύπος
Μονάδα ελέγχου

Ηλεκτρονικά ελέγχου του μηχανισμού κίνησης.

  • Μονάδα ελέγχου NICE-MC800 με μονάδα ελέγχου MCA5 (παλαιότερη γενιά· το τρέχον MC800 διαθέτει πλακέτα MCA5R30)
  • Μονάδα ελέγχου με κουτί NICE-MC200 (για έναν κινητήρα 230 V)
Ειδοποιεί για την κίνηση της πύλης. Κεραία διαθέτει μόνο το μοντέλο στο οποίο αναφέρεται ρητά· η επιλογή λυχνίας εξαρτάται από την έξοδο της μονάδας ελέγχου που χρησιμοποιείται.

ELAC – φάρος με κεραία για σετ με MC800.

Για τροφοδοσία 230 V MC800/MCA5R30 διαθέτει στην έξοδο FLASH τάση δικτύου 230 V AC, μέγιστη ισχύ 21 W, για λυχνία που αναβοσβήνει αυτόνομα. Για άλλον φάρο, ελέγξτε την τάση, την κατανάλωση, την ενσωματωμένη λειτουργία αναλαμπής και τη συνδεσμολογία· η τάση του κινητήρα από μόνη της δεν αρκεί για την επιλογή.

Επιτηρούν τον χώρο ανάμεσα στον πομπό και τον δέκτη. Όταν διακοπεί η δέσμη, στέλνουν σήμα στη μονάδα ελέγχου· η αντίδραση εξαρτάται από τη συνδεσμολογία και τη ρύθμιση. Μετά την εγκατάσταση, ελέγξτε την ασφάλεια ολόκληρης της πύλης.

Στο MC800 τα BlueBUS και τα φωτοκύτταρα με επαφή συνδέονται σε διαφορετικές εισόδους.

  • Ενσύρματα BlueBUS - EPMB, EPLB, EPSB
  • BlueBUS με ανακλαστήρα - EPMORB
  • Ασύρματα BlueBUS - EPMOW
  • Ενσύρματα BlueBUS, ρυθμιζόμενα - F210B
  • Ασύρματα BlueBUS - FT210B
  • Ενσύρματα BlueBUS - EPMOB
Φωτοκύτταρα με επαφή
Συνδέστε τα φωτοκύτταρα ρελέ με κατάλληλη επαφή στην αντίστοιχη είσοδο της μονάδας ελέγχου που είναι πράγματι εγκατεστημένη.
  • Ενσύρματα με ρελέ - EPM
  • Με ρελέ και ανακλαστήρα - EPMOR
  • Αντιβανδαλικά ενσύρματα με ρελέ - EPMA
Επιλέξτε με βάση τον δέκτη του συγκεκριμένου σετ και την απαιτούμενη κωδικοποίηση.

Δέκτης OXIBD υποστηρίζει τηλεχειριστήρια με την κατάλληλη κωδικοποίηση MYGO4 και FLO2RE. Για αμφίδρομο έλεγχο, το ζεύγος αποτελείται από ON3EBD + OXIBD.

Για μεγάλη εμβέλεια, χρησιμοποιήστε το ξεχωριστό ζεύγος ON3ELR + OXILR. Μην εναλλάσσετε αυθαίρετα πομπούς μεταξύ αυτών των συστημάτων.

Ο δέκτης και ο πομπός πρέπει να χρησιμοποιούν την ίδια κωδικοποίηση· τον εξοπλισμό των διαθέσιμων σετ μπορείτε να δείτε στον πίνακα σετ.

  • Δέκτες GSM: Μονάδες GSM Συνδέστε τις με κατάλληλη επαφή ελέγχου, σύμφωνα με την είσοδο του χρησιμοποιούμενου πίνακα ελέγχου.

Για καλύτερη εμβέλεια του τηλεχειριστηρίου.

  •  ενσωματωμένη στον φάρο ELAC
  • αυτόνομη κεραία ABFKIT

Αν ξεχάσετε το τηλεχειριστήριο ή αν σας επισκέπτονται πολλά οχήματα ή άτομα και δεν θέλετε να δίνετε τηλεχειριστήριο σε όλους ή να ανοίγετε την πύλη χειροκίνητα.

  • ασύρματο EDSWG
  • ενσύρματο EDSB

Για τον χειρισμό της πύλης με κλειδί μέσω διακόπτη, ο οποίος συνδέεται με καλώδιο στη μονάδα ελέγχου, σε οποιοδήποτε σημείο.

  • επιφανειακής τοποθέτησης, με απλή κυλινδρική κλειδαριά EKS
  • επιφανειακής τοποθέτησης, με ευρωπαϊκό κύλινδρο, EKSEU
  • χωνευτός, με απλή κυλινδρική κλειδαριά EKSI
  • χωνευτός, με ευρωπαϊκό κύλινδρο EKSIEU

Χειρισμός του μηχανισμού με κάρτα ή μπρελόκ που φέρεται κοντά στον αναγνώστη καρτών.

  • ERA Transponder Reader ETPB
Η κλειδαριά συγκρατεί το φύλλο στην κλειστή θέση. Ο πίνακας ελέγχου πρέπει να την απασφαλίζει πριν από το άνοιγμα· ελέγξτε την καταλληλότητα και την τάση ανάλογα με την πύλη και τη συγκεκριμένη μονάδα.

Επιλογή μηχανισμού TO4005

Όρια μήκους και βάρους φύλλου

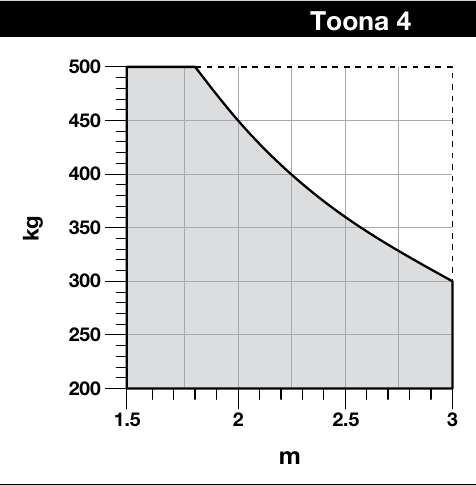

Το διάγραμμα της NICE για το Toona 4 επιτρέπει περίπου 500 kg για μήκος φύλλου έως 1,8 m και 300 kg στα 3 m. Μεταξύ αυτών των σημείων, το επιτρεπόμενο βάρος μειώνεται όσο αυξάνεται το μήκος. Λάβετε επίσης υπόψη την ομαλή κίνηση του φύλλου, την πλήρη επένδυση και τον άνεμο.

Διάγραμμα NICE Toona 4: μέγιστο βάρος φύλλου ανάλογα με το μήκος του

Εκτίμηση διάρκειας ζωής

Η διάρκεια ζωής είναι εκτίμηση βάσει του δείκτη καταπόνησης, όχι εγγύηση αριθμού κύκλων. Προσθέστε τις αντίστοιχες τιμές του πίνακα και αντιστοιχίστε το αποτέλεσμα στο αρχικό διάγραμμα NICE.

Παράγοντας επίδρασης για το Toona 4Δείκτης
Βάρος φύλλου έως 200 kg
0 %
Βάρος άνω των 200 έως 300 kg
10 %
Βάρος άνω των 300 έως 400 kg
20 %
Βάρος άνω των 400 έως 500 kg
30 %
Μήκος φύλλου από 2 έως 3 m
20 %
Θερμοκρασία άνω των 40 °C, κάτω από 0 °C ή υγρασία άνω του 80 %
20 %
Πλήρης επένδυση φύλλου
15 %
Ανεμώδης περιοχή
15 %

Διάγραμμα διάρκειας ζωής

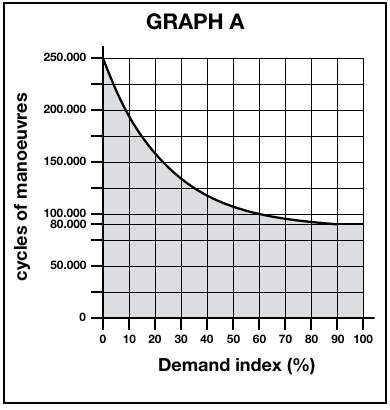

Διάγραμμα NICE: εκτίμηση διάρκειας ζωής του μηχανισμού Toona ανάλογα με τον δείκτη καταπόνησης
Κάντε κλικ για μεγέθυνση του αρχικού διαγράμματος NICE.


Για τον υπολογισμό, χρησιμοποιήστε το βάρος ενός φύλλου. Για παράδειγμα, για 250 kg, 2,5 m και χωρίς άλλους παράγοντες, ο δείκτης είναι 10 % + 20 % = 30 %· η εκτίμηση των κύκλων προκύπτει από το διάγραμμα.

Μεμονωμένος κινητήρας και σετ

Σε αυτή τη σελίδα παραγγέλνετε έναν μηχανισμό TO4005. Το πρωτότυπο εγχειρίδιο της NICE απεικονίζει τις βάσεις στήριξης, τα εξαρτήματα σύνδεσης και τα κλειδιά που περιλαμβάνονται σε κάθε συσκευασία. Πριν από την εγκατάσταση, ελέγξτε ότι η παράδοση είναι πλήρης, σύμφωνα με την εικόνα 1 του κατασκευαστή. Ο μηχανισμός από μόνος του, χωρίς πίνακα ελέγχου και τα απαιτούμενα στοιχεία ασφαλείας, δεν αποτελεί ολοκληρωμένο σύστημα αυτοματισμού.

Συμβατές μονάδες ελέγχου

  • Τρέχων πίνακας ελέγχου στα σετ: NICE MC800 (πλακέτα MCA5R30), αντικαθιστά τα παλαιότερα μοντέλα που αναφέρονται παρακάτω.
  • Για έναν κινητήρα: NICE MC200 εξακολουθεί να διατίθεται.
  • Παλαιότερα συμβατά μοντέλα, πλέον εκτός παραγωγής: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Σε υφιστάμενη εγκατάσταση, χρησιμοποιήστε το εγχειρίδιο της πλακέτας που είναι πράγματι εγκατεστημένη.

Σετ με μοτέρ TO4005

Βασικό σετ – 1 φύλλοΒασικό σετ – 2 φύλλα
1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD. Σύνθεση και τιμή »2 × TO4005, 1 × MC800, 1 × τηλεχειριστήριο NICE, 1 × OXIBD. Σύνθεση και τιμή »
Σετ με φωτοκύτταρα – 1 φύλλοΣετ με φωτοκύτταρα – 2 φύλλα
1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 ζεύγος EPM. Σύνθεση και τιμή »2 × TO4005, 1 × MC800, 1 × τηλεχειριστήριο NICE, 1 × OXIBD, 1 ζεύγος EPM. Σύνθεση και τιμή »
Σετ με αξεσουάρ – 1 φύλλοΣετ με αξεσουάρ – 2 φύλλα
1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 ζεύγος EPM, 1 × ELAC. Σύνθεση και τιμή »2 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 ζεύγος EPM, 1 × ELAC. Σύνθεση και τιμή »

Εγκατάσταση μηχανισμού κίνησης TO4005

Πριν από τη στερέωση, βεβαιωθείτε ότι ο στύλος, η βάση του και η αγκύρωσή του μπορούν να αντέξουν τα φορτία από το φύλλο, τον μηχανισμό κίνησης και τον άνεμο. Η διατομή του προφίλ από μόνη της δεν αρκεί για να κριθεί η καταλληλότητά του: σημασία έχουν επίσης το υλικό, το πάχος του τοιχώματος, το ύψος, η θέση του μεντεσέ και η κατάσταση της βάσης.

Αν η θέση του μεντεσέ και το σχήμα του στύλου δεν επιτρέπουν την τήρηση των διαστάσεων του διαγράμματος εγκατάστασης, προσαρμόστε το πίσω στήριγμα ή χρησιμοποιήστε το επιμηκυμένο στήριγμα PLA6. Καθορίστε τις διαστάσεις A και B βάσει της μετρημένης τιμής C και της επιθυμητής γωνίας ανοίγματος, σύμφωνα με το διάγραμμα εγκατάστασης NICE. Για άνοιγμα προς τα έξω απαιτείται επιμηκυμένο πίσω στήριγμα· καθορίστε το μήκος του από το διάγραμμα και βεβαιωθείτε ότι το φύλλο κινείται ελεύθερα.

Πριν από τη στερέωση, ελέγξτε επίσης ότι το φύλλο κινείται ομαλά και διατηρεί ασφαλή απόσταση από σταθερά εμπόδια. Το μπροστινό και το πίσω στήριγμα έχουν υψομετρική διαφορά F = 34 mm.

I. Εγκατάσταση πίσω στηρίγματος στερέωσης

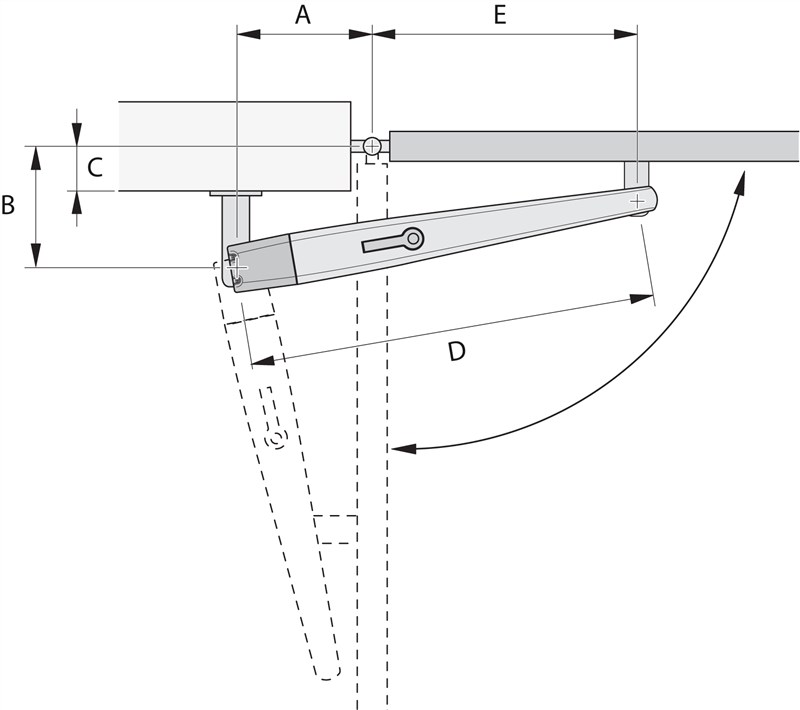

Σχέδιο ανοίγματος προς τα μέσα του μηχανισμού κίνησης NICE Toona
Σχέδιο ανοίγματος προς τα μέσα

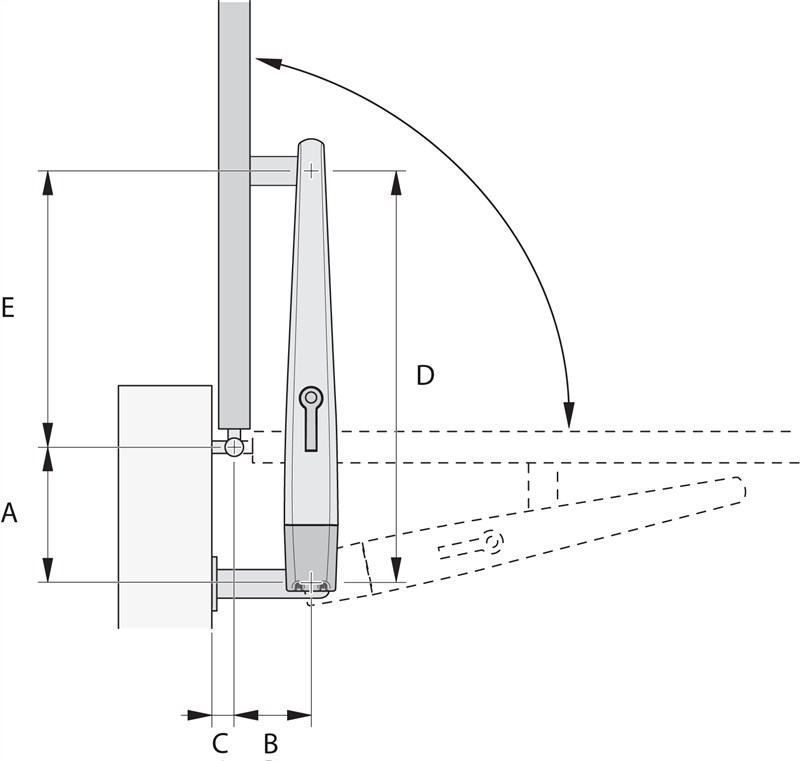

Σχέδιο ανοίγματος προς τα έξω του μηχανισμού κίνησης NICE Toona
Σχέδιο ανοίγματος προς τα έξω



Υπολογίστε τη θέση του πίσω στηρίγματος με τη βοήθεια του διαγράμματος, από το οποίο θα προσδιορίσετε τις διαστάσεις A και B και τη μέγιστη γωνία ανοίγματος. Προσοχή, οι τιμές A και B πρέπει να είναι παρόμοιες (ιδανικά ίδιες), ώστε ο μηχανισμός κίνησης να λειτουργεί ομαλά, με γραμμική κίνηση.

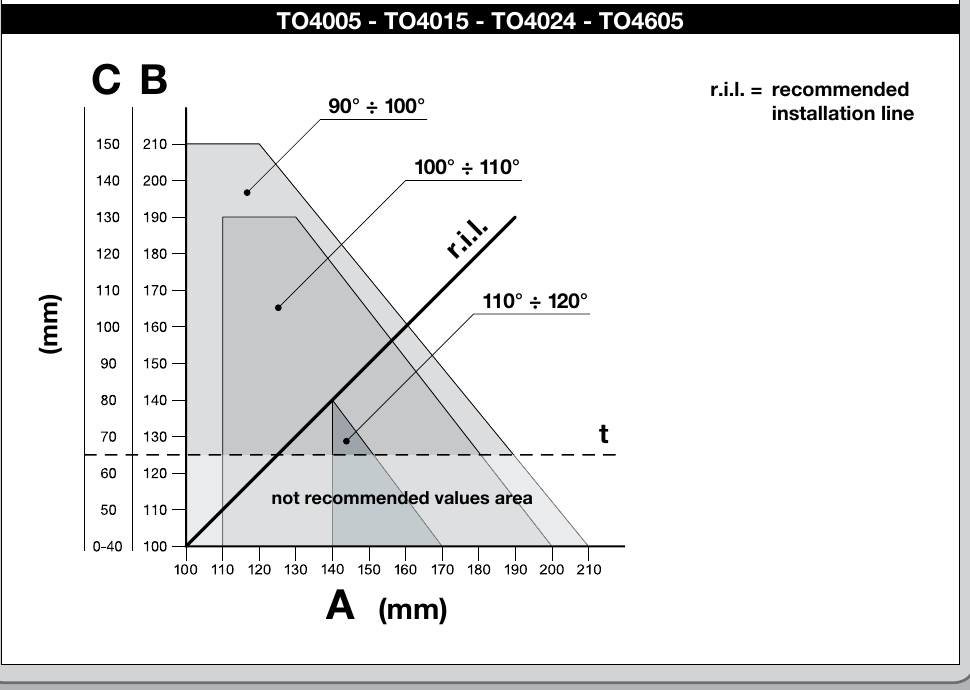

Διάγραμμα εγκατάστασης NICE Toona 4: διαστάσεις A, B, C και γωνία ανοίγματος
Διάγραμμα υπολογισμού

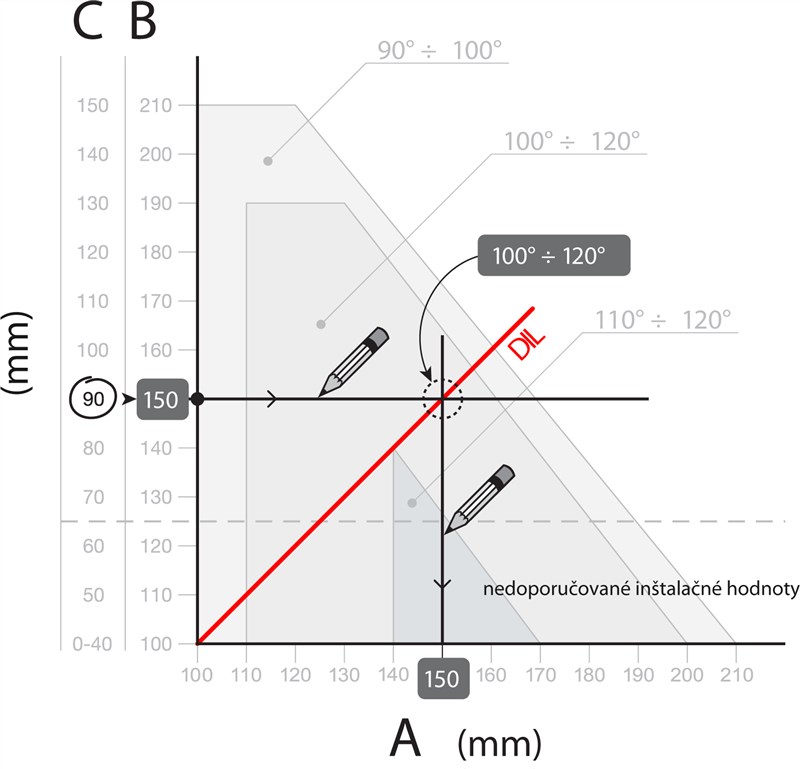

Ενδεικτικό παράδειγμα υπολογισμού των διαστάσεων εγκατάστασης του μηχανισμού κίνησης NICE Toona
Παράδειγμα ανάγνωσης τιμών από το διάγραμμα



Διαδικασία υπολογισμού:

  1. Μετρήστε την απόσταση C από το σχέδιο
  2. Στο διάγραμμα χαράξτε μια οριζόντια γραμμή που να περνά από τη μετρημένη τιμή C
  3. Η τομή αυτής της γραμμής με τη DIL (Συνιστώμενη Γραμμή Εγκατάστασης) δείχνει τη μέγιστη γωνία ανοίγματος
  4. Αν το σημείο τομής βρίσκεται κάτω από το επίπεδο t, θα πρέπει να προσαρμόσετε τις τιμές, ώστε το σημείο τομής να μετακινηθεί πάνω από αυτό το επίπεδο
  5. Αν το σημείο τομής βρίσκεται πάνω από το επίπεδο t, όλα είναι εντάξει· αν όμως η καθορισμένη μέγιστη γωνία ανοίγματος δεν είναι κατάλληλη, θα χρειαστεί να προσαρμόσετε την τιμή A και, αν χρειάζεται, και την τιμή B, ώστε να είναι παρόμοιες (ιδανικά ίδιες)

Πριν στερεώσετε το στήριγμα σε στύλο ή τοίχο, πρέπει να το κόψετε στο απαιτούμενο μήκος, σύμφωνα με τις διαστάσεις A και B και να το συγκολλήσετε στη βάση στερέωσης.

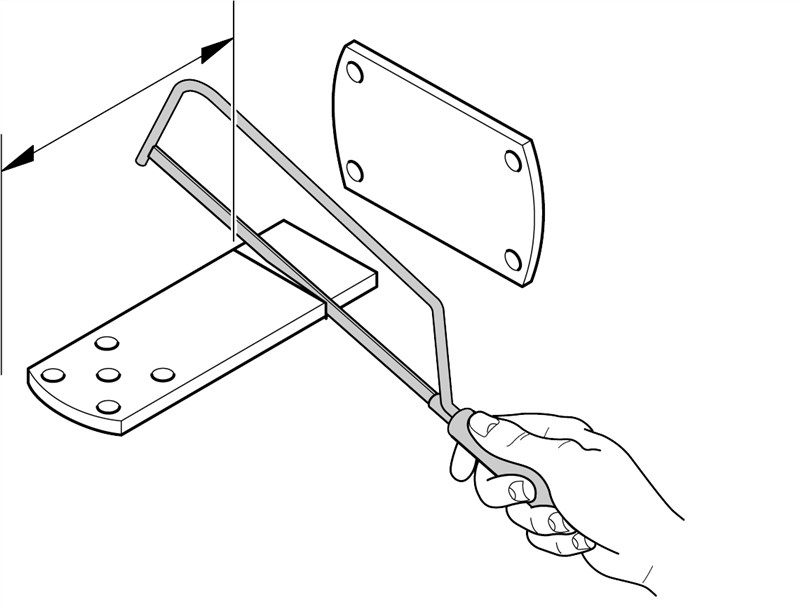

Κόψτε το στήριγμα στο απαιτούμενο μήκος
1. Κόψτε το στήριγμα στο απαιτούμενο μήκος

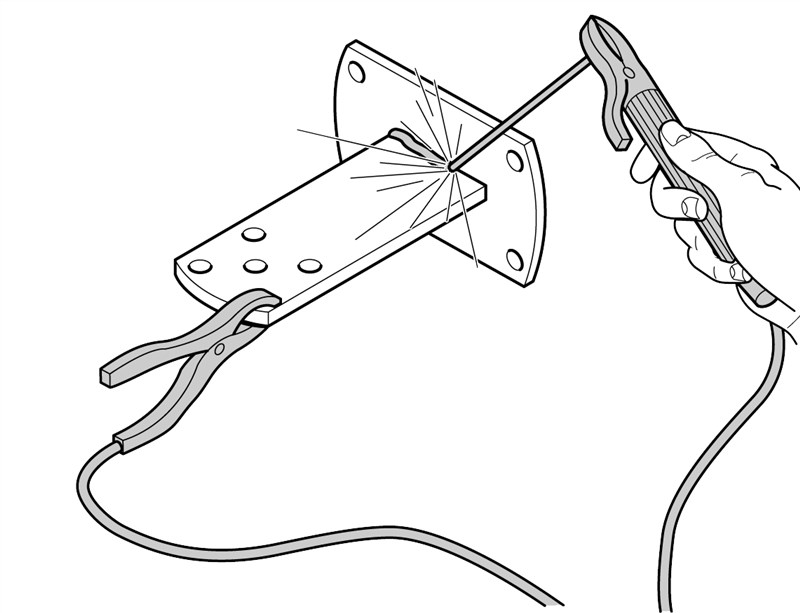

Συγκολλήστε το κοντυμένο στήριγμα στη βάση στερέωσης
2. Συγκολλήστε το κοντυμένο στήριγμα στη βάση στερέωσης



Το τυπικό πίσω στήριγμα που περιλαμβάνεται στη συσκευασία έχει μήκος 150 mm. Πριν το συγκολλήσετε, συγκρίνετε το διαθέσιμο μήκος με τις διαστάσεις του διαγράμματος εγκατάστασης· αν δεν επαρκεί, χρησιμοποιήστε κατάλληλο επιμηκυμένο στήριγμα.

Πριν στερεώσετε το πίσω στήριγμα, ελέγξτε ότι το μπροστινό στήριγμα μπορεί να τοποθετηθεί στο σταθερό τμήμα του φύλλου της αυλόπορτας, καθώς υπάρχει υψομετρική διαφορά μεταξύ του μπροστινού και του πίσω στηρίγματος, όπως φαίνεται στην εικόνα.

Διαφορά F = 34 mm.

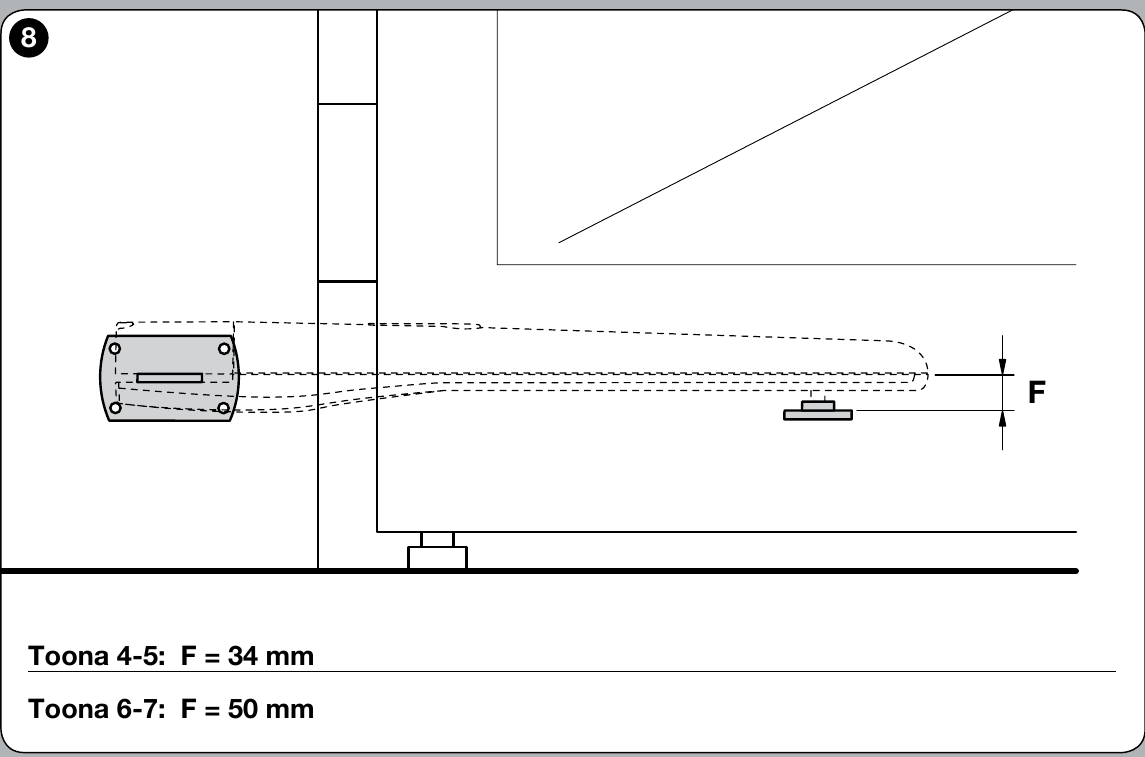

NICE Toona 4–5: υψομετρική διαφορά στηριγμάτων F = 34 mm

Αν όλα είναι εντάξει, στερεώστε το πίσω στήριγμα στον στύλο ή στον τοίχο με βίδες, βύσματα και ροδέλες.

II. Εγκατάσταση μπροστινού στηρίγματος στερέωσης

Το μπροστινό στήριγμα πρέπει να τοποθετηθεί στο φύλλο, σε απόσταση που καθορίζεται από τις τιμές D και E, τις οποίες θα προσδιορίσετε από το Πίνακες (η τιμή D είναι σταθερή και είναι 730 mm):

A (mm)E (mm)
100630
110620
120610
130600
140590
150580
160570
170560
180550
190540
200530
210520



Η συσκευασία περιλαμβάνει βάση για συγκόλληση. Αν επιθυμείτε βάση για βίδωμα, συνιστούμε να παραγγείλετε την εναλλακτική τη βιδωτή βάση NICE PLA8.

  1. Υπολογίστε από τον πίνακα την τιμή E
  2. Υπολογίστε το ύψος σύμφωνα με την εικόνα των υψών των βάσεων (προβολή εικόνας)
  3. Στερεώστε τη βάση στο φύλλο της πόρτας (αν τη συγκολλήσετε, συνιστούμε προς το παρόν να την πιάσετε μόνο με λίγες πονταρισιές)

III. Τοποθέτηση του μηχανισμού κίνησης της πόρτας στην πίσω βάση

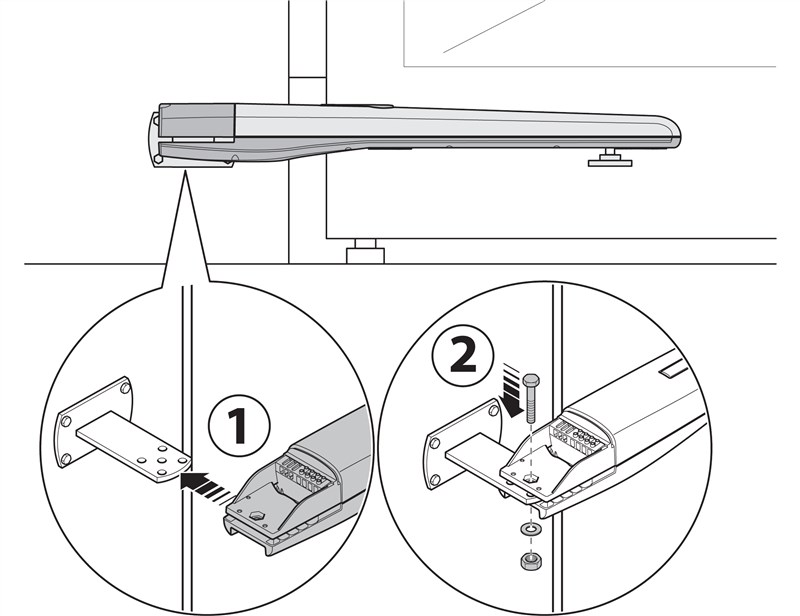

Τοποθέτηση του μηχανισμού κίνησης NICE Toona στην πίσω βάση

  1. Στερεώστε τον κινητήρα στη βάση όπως φαίνεται στην εικόνα, χρησιμοποιώντας τον παρεχόμενο πείρο της πίσω βάσης, τη ροδέλα και το παξιμάδι.
  2. Σφίξτε πλήρως το παξιμάδι και, στη συνέχεια, χαλαρώστε το κατά 1/10 στροφής, ώστε να μπορεί ο μηχανισμός κίνησης της πόρτας να περιστρέφεται

IV. Τοποθέτηση του μηχανισμού κίνησης της πόρτας στην μπροστινή βάση

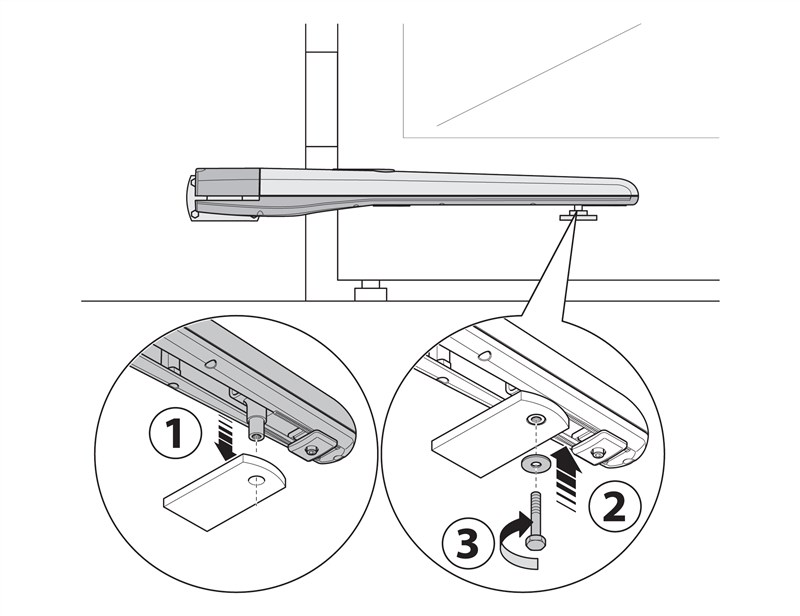

Τοποθέτηση του μηχανισμού κίνησης NICE Toona στην μπροστινή βάση

  1. Στερεώστε τον μηχανισμό στη βάση όπως φαίνεται στην εικόνα, χρησιμοποιώντας τον παρεχόμενο πείρο και τη ροδέλα.
  2. Σφίξτε πλήρως τον πείρο

V. Μικροδιακόπτης τερματισμού κατά το άνοιγμα

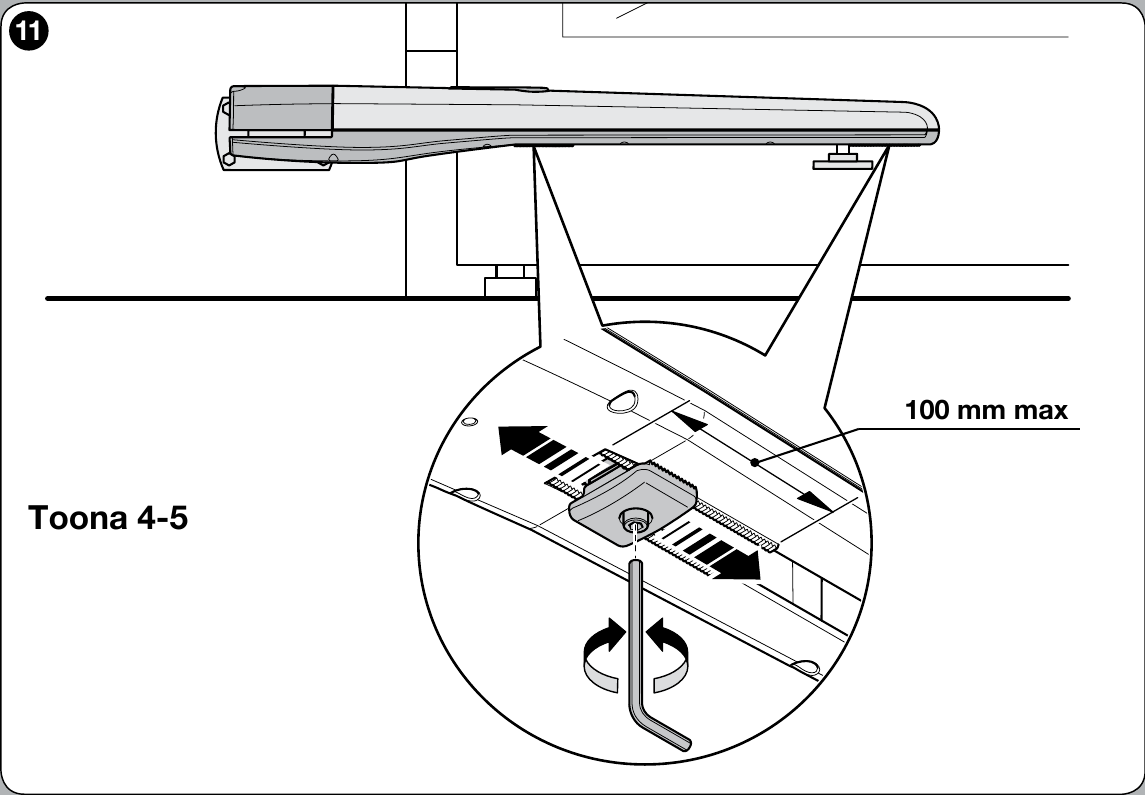

Το TO4005 ανήκει στα μοντέλα Toona 4 των 230 V με μηχανικό τερματισμό και μικροδιακόπτη. Όταν έρθει σε επαφή με τον τερματισμό, ο μικροδιακόπτης διακόπτει την ηλεκτρική τροφοδοσία του κινητήρα. Η ρύθμιση και ο έλεγχος της τελικής θέσης πρέπει να γίνουν σύμφωνα με το αρχικό σχέδιο και τη μονάδα ελέγχου που χρησιμοποιείται· η διαδικασία για μηχανικό τερματισμό 24 V δεν εφαρμόζεται σε αυτό χωρίς προηγούμενο έλεγχο.

Θέση του τερματισμού Toona 4–5 σύμφωνα με το αρχικό σχέδιο NICE

Ηλεκτρική σύνδεση του κινητήρα TO4005

Ο κινητήρας διαθέτει σύνδεση AP / COM / CH και ξεχωριστή προστατευτική γείωση. Εκτελείτε τη σύνδεση μόνο με αποσυνδεδεμένη την τροφοδοσία, σύμφωνα με την εικόνα 15 της NICE και το εγχειρίδιο της μονάδας ελέγχου που χρησιμοποιείται. Ελέγξτε τη φορά κίνησης, τον τελικό μικροδιακόπτη και τα στοιχεία προστασίας κατά τη δοκιμή ολόκληρης της πόρτας.

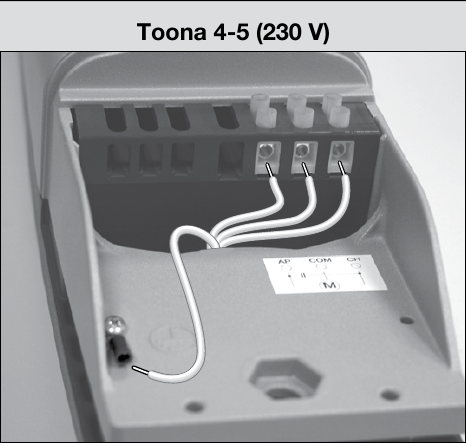

Ακροδέκτες AP, COM και CH και προστατευτική γείωση του κινητήρα Toona 230 V

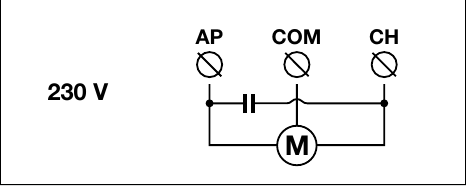

Αρχικό ηλεκτρικό διάγραμμα κινητήρα 230 V AP, COM και CH

Μονάδα ελέγχου MC800 χρησιμοποιείται μόνο σε διατάξεις που πράγματι την περιλαμβάνουν. Η τάση του κινητήρα 230 V δεν καθορίζει από μόνη της την τάση εξόδου των φωτοκυττάρων, του φάρου ή των χειριστηρίων.

Σύνδεση εξαρτημάτων στη μονάδα MC800 με πλακέτα MCA5R30

Η ακόλουθη σύνδεση ισχύει για τη MC800/MCA5R30 στις τρέχουσες σειρές TO4005. Οι ακροδέκτες των εξαρτημάτων ανήκουν στη μονάδα ελέγχου, όχι στον ίδιο τον κινητήρα. Για άλλη μονάδα ελέγχου, χρησιμοποιήστε το δικό της διάγραμμα. Πριν από τις εργασίες, αποσυνδέστε την τροφοδοσία από το δίκτυο.

ΕξαρτήματαΑκροδέκτες, τροφοδοσία και πολικότητα
Βοηθητική τροφοδοσία
Στην MCA5R30, ο ακροδέκτης 3 = 0 V (−) και ο ακροδέκτης 4 = +24 V DC και κοινό σημείο των εισόδων. Για τα τροφοδοτούμενα εξαρτήματα, το συνολικό όριο είναι 200 mA· ελέγξτε την κατανάλωση και την επιτρεπόμενη τάση κάθε προϊόντος.
Φωτοκύτταρα με ρελέ EPM
Με το Standby απενεργοποιημένο και χωρίς φωτοέλεγχο, τροφοδοτήστε τον πομπό TX και τον δέκτη RX από τον ακροδέκτη 4 (+24 V DC) και τον ακροδέκτη 3 (−). Η επαφή χωρίς δυναμικό C–NC του δέκτη συνδέεται μεταξύ του 4 (κοινός) και της αντίστοιχης εισόδου 8/PHOTO, 9/PHOTO1 ή 10/PHOTO2. Η επαφή δεν έχει πολικότητα +/−. Οι είσοδοι AUX πρέπει να ρυθμιστούν σε λειτουργία φωτοκυττάρων με ρελέ· στη λειτουργία τερματικών διακοπτών έχουν διαφορετική σημασία.
EPM με ενεργοποιημένο το Standby
Σύμφωνα με το διάγραμμα MCA5R30, τροφοδοτήστε και το TX και το RX μεταξύ του ακροδέκτη 4 (+24 V DC) και του ακροδέκτη 5 (OutSTB, διακοπτόμενος αγωγός επιστροφής). Στα φωτοκύτταρα EPM, ο ακροδέκτης 1 = +, 2 = αγωγός επιστροφής. Το OutSTB είναι 24 V, έως 4 W και απενεργοποιείται σε κατάσταση αναμονής· μη χρησιμοποιείτε τον ακροδέκτη 5 ως μόνιμο αρνητικό πόλο. Η επαφή RX C–NC συνδέεται μεταξύ του 4 και της αντίστοιχης εισόδου PHOTO.
EPM με φωτοέλεγχο
Συνδέστε σύμφωνα με το διάγραμμα φωτοελέγχου TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Ο δέκτης τροφοδοτείται μόνιμα: RX 1 → 4 (+), RX 2 → 3 (−). Η επαφή RX C–NC παραμένει μεταξύ του 4 και της αντίστοιχης εισόδου PHOTO. Μην υπερφορτώνετε το OutSTB και μην το χρησιμοποιείτε ταυτόχρονα για άλλο φορτίο· μετά τη σύνδεση, εκτελέστε εκμάθηση και δοκιμή της λειτουργίας ασφαλείας.
Φωτοκύτταρα BlueBUS
Συμβατό EPMB συνδέστε με δύο αγωγούς στους ακροδέκτες 6 και 7 του BlueBUS. Δεν διακρίνονται το + και το −. Ρυθμίστε τη διεύθυνση και, μετά την προσθήκη ή την αφαίρεση ενός στοιχείου, εκκινήστε την εκμάθηση των συσκευών.
Επαφές STOP και εντολών
Είσοδος χωρίς τάση 12/STOP δέχεται NO, NC ή 8,2 kΩ, ανάλογα με το συνδεδεμένο στοιχείο· η κατάσταση αποθηκεύεται κατά την εκμάθηση. 13/SbS, 14/OPEN και 15/CLOSE χρησιμοποιούν επαφή NO έναντι του ακροδέκτη 4 (κοινός). Αυτές οι επαφές δεν έχουν +/−· μην εφαρμόζετε εξωτερική τάση στις εισόδους. Ισχύει επίσης για το ρελέ διακόπτη με κλειδί ή εξωτερικού δέκτη.
Φάρος ELAC
NICE ELAC συνδέστε στην έξοδο FLASH που προορίζεται για αυτόνομο φάρο που αναβοσβήνει: μεταγόμενη 120/250 V AC, έως 21 W. Πρόκειται για έξοδο δικτύου· δεν έχει +/−. Δεν πρέπει να συγχέεται με τους ακροδέκτες 24 V των παρελκομένων.
Ηλεκτρική κλειδαριά
Ακροδέκτες 1–2 / EL: 12 V AC, έως 15 VA. Η έξοδος εναλλασσόμενου ρεύματος δεν έχει +/−· ελέγξτε τις προδιαγραφές της κλειδαριάς.
Ασύρματος δέκτης
OXIBD τοποθετείται στον σύνδεσμο SM· μην χρησιμοποιείτε για αυτόν τους ακροδέκτες τροφοδοσίας 3/4 ή το BlueBUS. Η κεραία συνδέεται σύμφωνα με τις οδηγίες του δέκτη, όχι στους ακροδέκτες του μοτέρ.

Αν οι είσοδοι AUX 8–11 χρησιμοποιούνται για τερματικούς διακόπτες, η λειτουργία τους διαφέρει από εκείνη των εισόδων PHOTO· ο μικροδιακόπτης στο μοτέρ TO4005 από μόνος του δεν καθορίζει τη ρύθμιση AUX στην κεντρική μονάδα. Αν αλλάξετε τα φωτοκύτταρα ή τη συνδεσμολογία, επαναλάβετε την αντίστοιχη εκμάθηση και δοκιμάστε τη διακοπή και την αντίδραση της γκαραζόπορτας. Η αναλυτική διαδικασία περιγράφεται στο εγχειρίδιο της κεντρικής μονάδας MC800.

Διάγραμμα MCA5R30: φωτοκύτταρα με ρελέ με ενεργοποιημένη την κατάσταση αναμονής, BlueBUS και πρόσθετοι ακροδέκτες
Φωτοκύτταρα με ρελέ σε κατάσταση αναμονής

Διάγραμμα MCA5R30: τροφοδοσία και επαφές φωτοκυττάρων με ρελέ κατά τον φωτοέλεγχο
Φωτοκύτταρα με ρελέ και φωτοέλεγχο

Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος

  1. Σύρετε το κάλυμμα της κλειδαριάς στον μηχανισμό κίνησης.
  2. Εισαγάγετε το κλειδί απασφάλισης, περιστρέψτε το και τραβήξτε τον μοχλό.
  3. Μετακινήστε αργά το φύλλο χειροκίνητα. Όταν ολοκληρώσετε, ασφαλίστε ξανά τον μηχανισμό κίνησης και ελέγξτε τη σύμπλεξή του.

Η διαδικασία αντιστοιχεί στην αρχική εικόνα 16 της NICE. Μετακινείτε το φύλλο χειροκίνητα μόνο αφού αποσυνδέσετε την τροφοδοσία και βεβαιωθείτε ότι μπορεί να κινηθεί με ασφάλεια.

Τεχνικά χαρακτηριστικά

Μοντέλο
NICE Toona 4 TO4005
Χρήση
Ηλεκτρομηχανικός μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες
Τροφοδοσία κινητήρα
230 V AC / 50 Hz
Μέγιστη / ονομαστική ένταση ρεύματος
1,5 A / 1 A
Μέγιστη / ονομαστική ισχύς εισόδου
340 W / 180 W
Ενσωματωμένος πυκνωτής
7 µF
Διαδρομή
385 mm
Ταχύτητα χωρίς φορτίο / υπό φορτίο
0,016 / 0,012 m/s
Μέγιστη / ονομαστική δύναμη
1 800 N / 600 N
Κύκλοι ανά ώρα στην ονομαστική δύναμη
58
Προστασία / μόνωση
IP44 / κλάση F
Θερμική προστασία
140 °C
Θερμοκρασία λειτουργίας
−20 έως +50 °C
Διαστάσεις (μήκος × πλάτος × ύψος)
820 × 115 × 105 mm
Βάρος μηχανισμού κίνησης
6 kg

Ασφάλεια και συντήρηση

Πριν από τη θέση σε λειτουργία, ελέγξτε την κίνηση του φύλλου, το στοπ, τη φορά κίνησης, τα φωτοκύτταρα και τις υπόλοιπες διατάξεις ασφαλείας. Ο κινητήρας δεν διαθέτει δική του ρύθμιση δύναμης· αυτή γίνεται από την κεντρική μονάδα ελέγχου. Η NICE απαιτεί προγραμματισμένο έλεγχο του μηχανισμού κίνησης τουλάχιστον κάθε 6 μήνες, συμπεριλαμβανομένων των στερεώσεων, του κοχλία και των λειτουργικών δοκιμών.
