NICE TOO4524 - αυτόνομος μηχανισμός κίνησης, για ένα φύλλο 4,5 m/250 kg, εντατική χρήση
| Διαθεσιμότητα προϊόντος: | έως 7 ημέρες | Αποστέλλουμε συνήθως τα προϊόντα εντός 7 ημερών. |
|---|
έως 7 ημέρες
331,27 € με ΦΠΑ
| Βάρος |
|---|
| 6,00 kg |
Περιγραφή του προϊόντος NICE TOO4524 - αυτόνομος μηχανισμός κίνησης, για ένα φύλλο 4,5 m/250 kg, εντατική χρήση
NICE TOO4524 είναι ένας ανεξάρτητος ηλεκτρομηχανικός μηχανισμός κίνησης για ένα φύλλο ανοιγόμενης αυλόπορτας έως 4,5 m και έως 250 kg. Ο κινητήρας έχει 24 V DC και είναι μη αναστρέψιμος. Σε περίπτωση διακοπής ρεύματος απασφαλίζεται με κλειδί. Είναι κατάλληλος τόσο για ιδιωτική όσο και για ήπια βιομηχανική χρήση· μονάδα ελέγχου και συστήματα ασφαλείας επιλέγονται με βάση ολόκληρη την αυλόπορτα.
Πότε να επιλέξετε αυτόν τον μηχανισμό κίνησης
Οι τιμές 4,5 m και 250 kg είναι τα μέγιστα όρια για ένα φύλλο. Η καταλληλότητα για μια συγκεκριμένη αυλόπορτα εξαρτάται επίσης από την αντίσταση κατά την κίνηση, τη θέση του μεντεσέ, τον άνεμο, την πλήρωση του φύλλου και τη γεωμετρία των στηριγμάτων. Ελέγξτε την επιλογή με βάση τις πραγματικές διαστάσεις και το βάρος, καθώς και την ελεύθερη κίνηση της αυλόπορτας. Ελέγξτε την επιλογή με βάση τις πραγματικές διαστάσεις και το βάρος, καθώς και την ελεύθερη κίνηση της αυλόπορτας.
Ο κινητήρας 24 V είναι κατάλληλος και για συχνότερη χρήση. Αξιολογήστε την επιτρεπόμενη συχνότητα ανοίγματος και το φορτίο ολόκληρου του συστήματος αυτοματισμού με βάση το φύλλο, την εγκατάσταση και τη μονάδα ελέγχου.
Μονάδα ελέγχου και εξοπλισμός αυλόπορτας
| Γενιά | Συμβατή μονάδα ελέγχου |
|---|---|
| Τρέχουσα | MC424LR30 / MCA2R30 για έναν ή δύο κινητήρες TOO 24 V. |
| Παλαιότερη, εξακολουθεί να διατίθεται | MC424LR10 / MCA2R10. Χρησιμοποιήστε το εγχειρίδιο αυτής της γενιάς. |
Ελέγξτε την επισήμανση της εγκατεστημένης πλακέτας και χρησιμοποιήστε το εγχειρίδιο για αυτήν τη γενιά. Για την παλαιότερη MC424LR01, μην ακολουθείτε τις διαδικασίες για τις R10 ή R30. Για την επιλογή τύπου κινητήρα, την εκμάθηση της διαδρομής και τον προγραμματισμό της τρέχουσας μονάδας, ανατρέξτε στο εγχειρίδιο MC424LR30.
Η ένδειξη 24 V αφορά τον κινητήρα. Μονάδα ελέγχου MC424LR30 συνδέεται στο δίκτυο 230 V AC και παρέχει τις κατάλληλες εξόδους για τον κινητήρα και τις βοηθητικές λειτουργίες· η καλωδίωση πρέπει να συμμορφώνεται με το ακριβές εγχειρίδιό της.

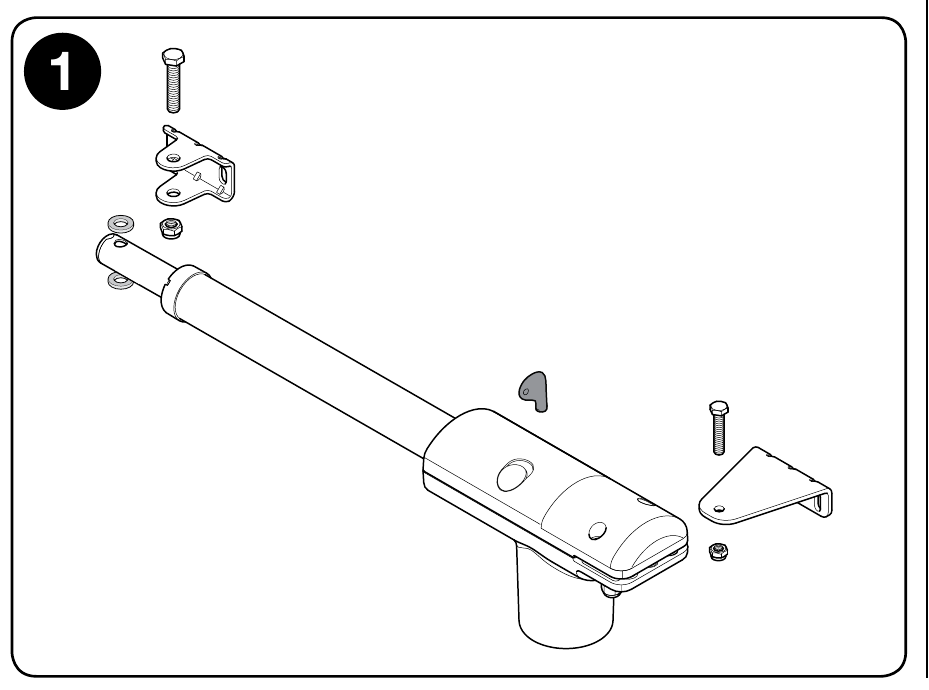

Στην εικόνα του κινητήρα εμφανίζονται το μπροστινό και το πίσω στήριγμα, τα εξαρτήματα σύνδεσης και κλειδί απασφάλισης. Πριν από την εγκατάσταση, ελέγξτε τα περιεχόμενα της συσκευασίας. Μονάδα ελέγχου, φωτοκύτταρα και η στερέωση στον συγκεκριμένο στύλο επιλέγονται ξεχωριστά ή σύμφωνα με το περιεχόμενο του σετ.
Σετ για ένα ή δύο φύλλα
Ο ανεξάρτητος κινητήρας προορίζεται για ένα φύλλο. Για αυλόπορτα με δύο φύλλα απαιτούνται δύο μηχανισμοί κίνησης. Τα σετ 24 V που διαθέτουμε παρακάτω περιλαμβάνουν MC424LR10 και διαφέρουν ως προς τον πρόσθετο εξοπλισμό. Στο κέντρο απεικονίζεται ένας εναλλακτικός κινητήρας 230 V.
| Σετ για 1 φύλλο | Σετ για 2 φύλλα |
|---|---|

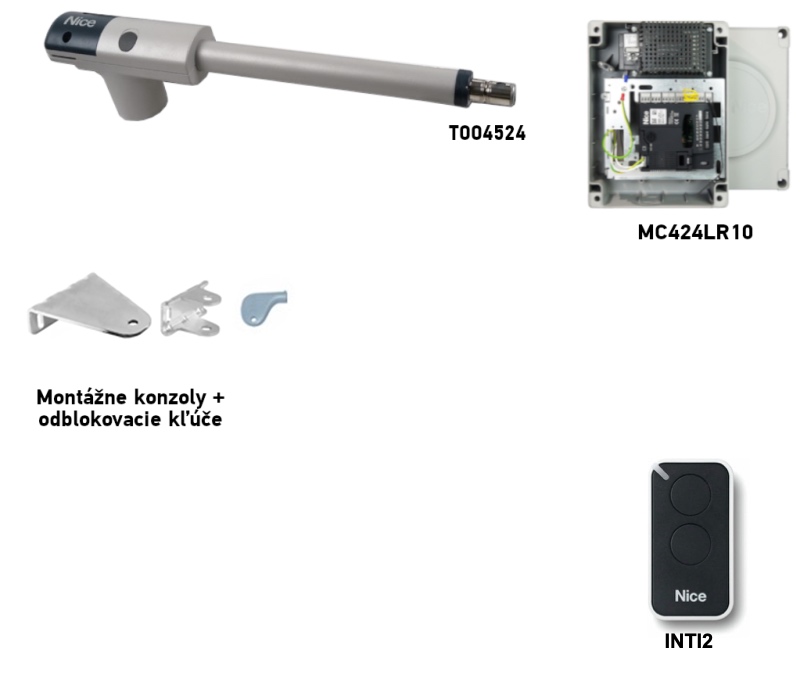

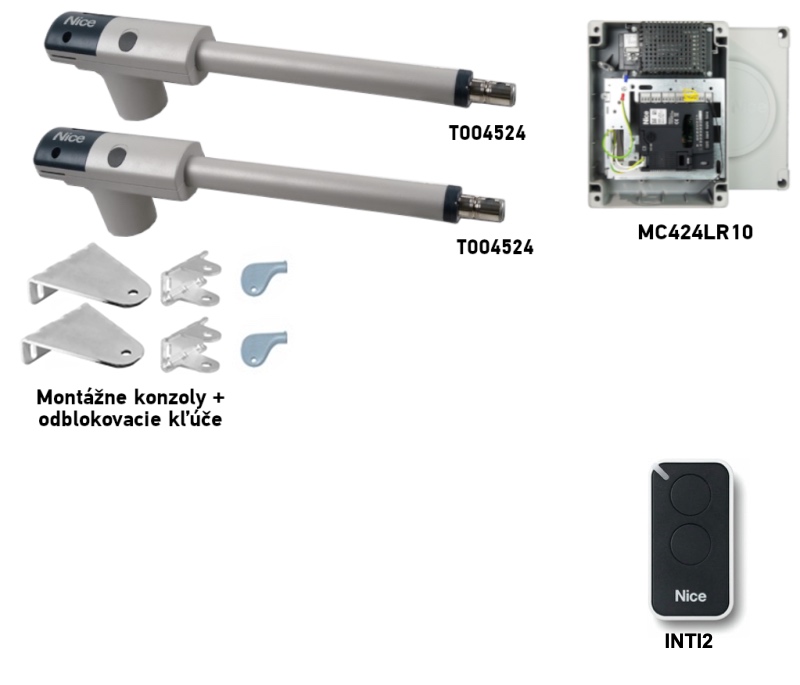

Σετ NICE TOO4524 για 1 φύλλο
MC424LR10 και 1 τηλεχειριστήριο INTI2. Βασικό Με φωτοκύτταρα Με εξαρτήματα | Σετ NICE TOO4524 για 2 φύλλα
MC424LR10 και 1 τηλεχειριστήριο INTI2. Βασικό Με φωτοκύτταρα Με εξαρτήματα |
Τα όρια 4,5 m και 250 kg ισχύουν ξεχωριστά για κάθε φύλλο. Σε δίφυλλη αυλόπορτα, το όριο ενός μοτέρ δεν αυξάνεται. Συμπληρώστε το βασικό σετ με τα απαραίτητα συστήματα ασφαλείας ανάλογα με τη συγκεκριμένη αυλόπορτα.
Τοποθέτηση βραχιόνων στήριξης και θέση μηχανισμού
Καθορίστε πρώτα τη θέση του μεντεσέ και του πίσω βραχίονα στήριξης και, στη συνέχεια, ελέγξτε τον χώρο που απαιτείται για ολόκληρη την κίνηση της αυλόπορτας. Οι διαστάσεις A και B καθορίζουν τη γωνία ανοίγματος και τη συμπεριφορά της δύναμης. Οι βραχίονες στήριξης πρέπει να στερεωθούν σταθερά σε κατάλληλα αξιολογημένη κατασκευή· οι διαστάσεις της κολόνας από μόνες τους δεν αρκούν για την αξιολόγηση της αγκύρωσης. Πριν από την οριστική στερέωση, ελέγξτε ότι η αυλόπορτα κινείται ελεύθερα με το χέρι, χωρίς να σκαλώνει. Οι διαστάσεις A και B καθορίζουν τη γωνία ανοίγματος και τη συμπεριφορά της δύναμης. Οι βραχίονες στήριξης πρέπει να στερεωθούν σταθερά σε κατάλληλα αξιολογημένη κατασκευή· οι διαστάσεις της κολόνας από μόνες τους δεν αρκούν για την αξιολόγηση της αγκύρωσης. Πριν από την οριστική στερέωση, ελέγξτε ότι η αυλόπορτα κινείται ελεύθερα με το χέρι, χωρίς να σκαλώνει.

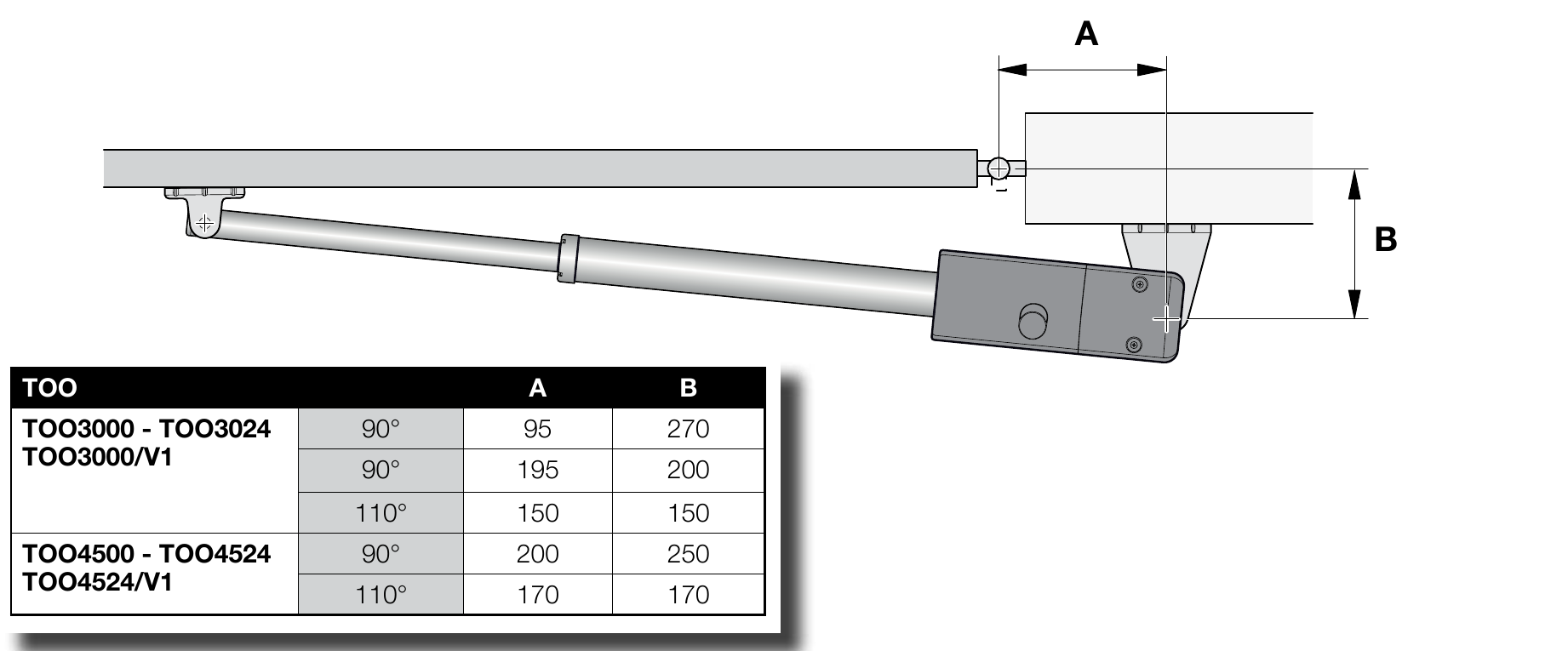

Διαστάσεις τοποθέτησης TOO4524
| Γωνία ανοίγματος | A [mm] | B [mm] |
|---|---|---|
| 90° | 200 | 250 |
| 110° | 170 | 170 |
Για τη συγκεκριμένη κολόνα και τον βραχίονα στήριξης, δείτε διαστάσεις βραχιόνων αγκύρωσης TOO4524. Σε περίπτωση ασυνήθιστης θέσης μεντεσέ ή ανοίγματος προς τα έξω, ζητήστε από τον εγκαταστάτη να προτείνει κατάλληλη στερέωση, ώστε να διατηρούνται οι διαστάσεις A, B και C και να μην εμποδίζουν την κίνηση του φύλλου ούτε το μοτέρ ούτε οι βραχίονες στήριξης.

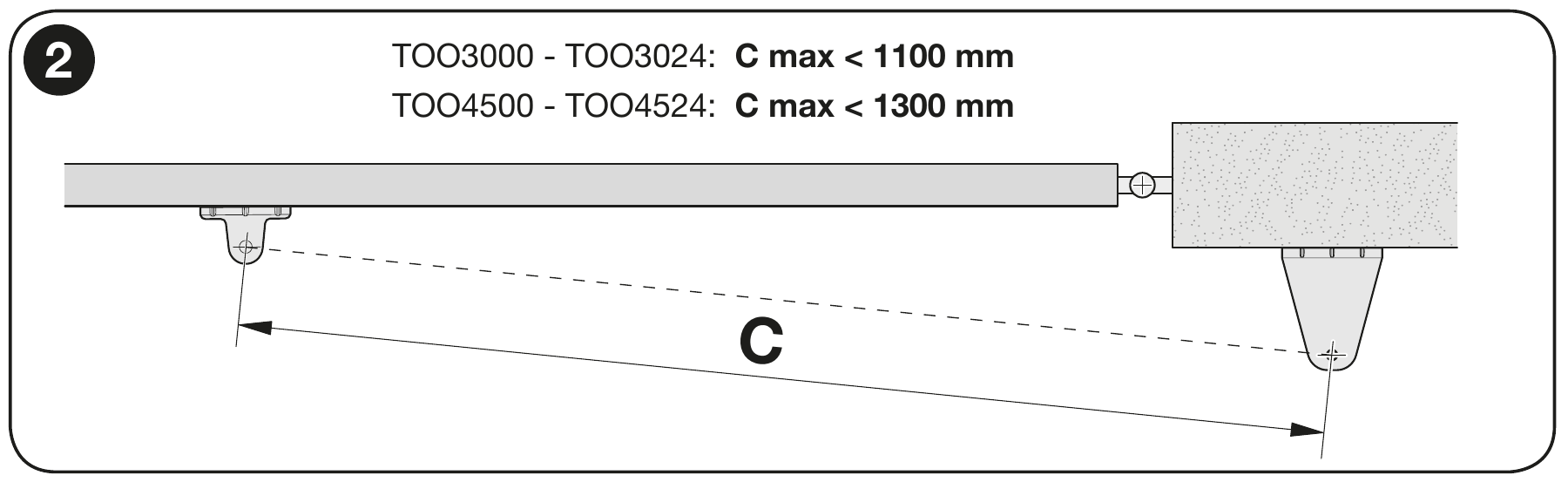

Διάσταση C με κλειστή την αυλόπορτα
Με το φύλλο κλειστό, μετρήστε την απόσταση C < 1 300 mm. Η τιμή πρέπει να είναι μικρότερη από το αναφερόμενο όριο· δεν επιτρέπεται να είναι ίση ή μεγαλύτερη από αυτό. Ταυτόχρονα, διατηρήστε τον επιλεγμένο συνδυασμό A/B.
Στερέωση και έλεγχος κίνησης

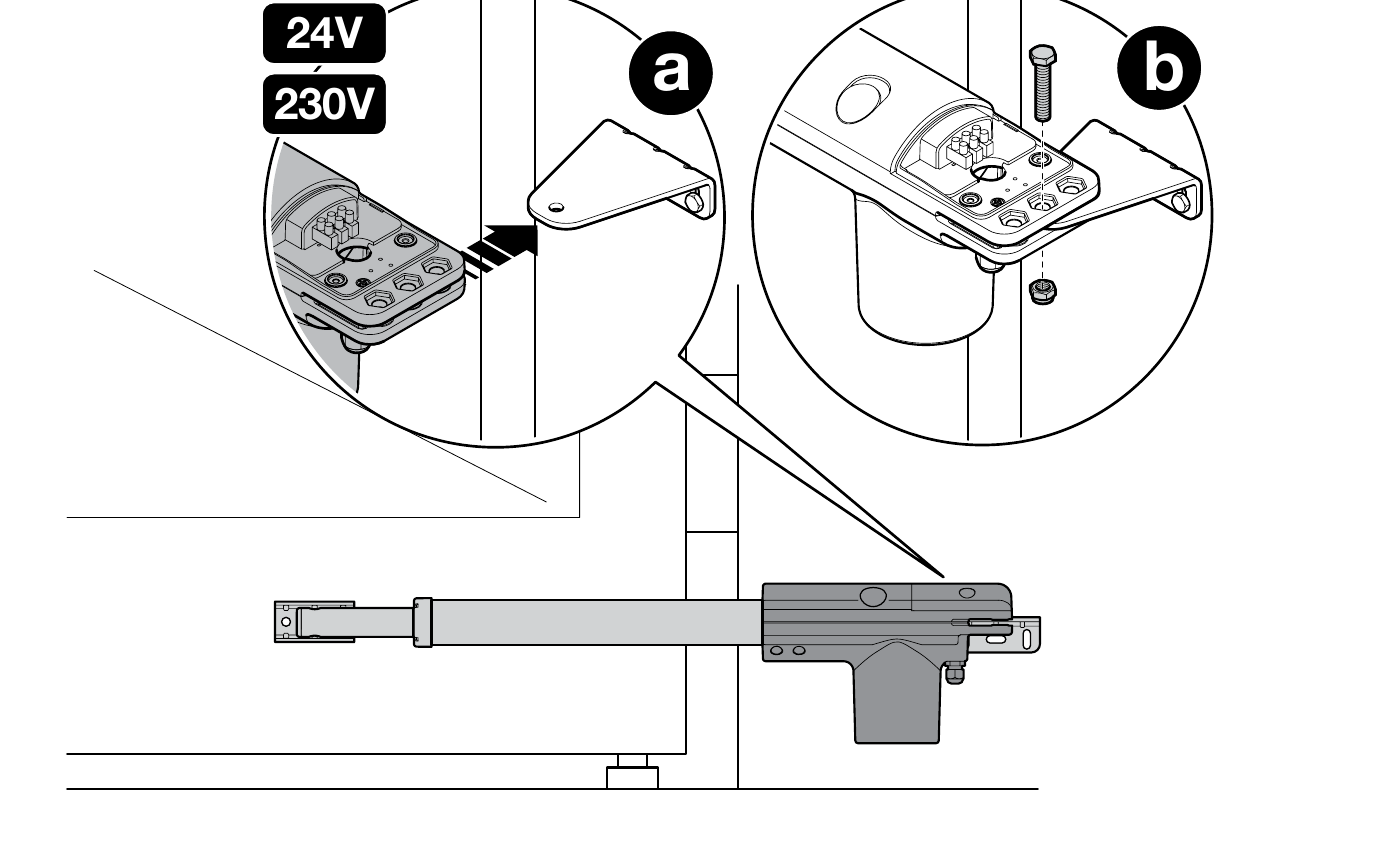

- Επιλέξτε έναν συνδυασμό A/B για το συγκεκριμένο μοτέρ και τη συγκεκριμένη γωνία. Στερεώστε τον πίσω βραχίονα στήριξης σε σταθερή κολόνα ή σε κατάλληλα σχεδιασμένη φέρουσα κατασκευή και συνδέστε σε αυτόν το μοτέρ.

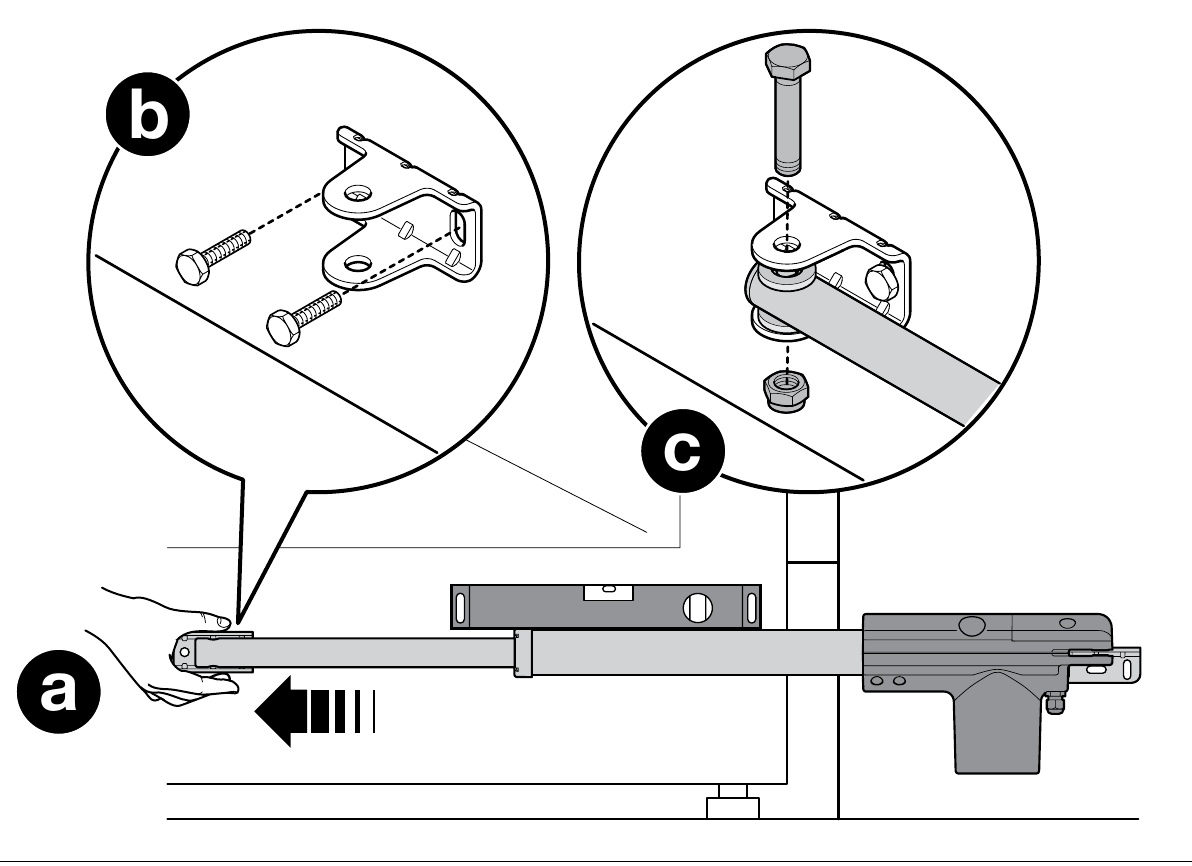

- Μηχανισμός απασφαλίστε με το κλειδί, εκτείνετε πλήρως το έμβολο σύμφωνα με το σχέδιο της NICE και τοποθετήστε δοκιμαστικά τον μπροστινό βραχίονα στήριξης στο σταθερό πλαίσιο του φύλλου.
- Ευθυγραμμίστε το μοτέρ οριζόντια και συνδέστε το έμβολο στον μπροστινό βραχίονα στήριξης. Ελέγξτε τη διάσταση C κατά το κλείσιμο και την ελεύθερη κίνηση του φύλλου σε όλη τη διαδρομή.
- Ελέγξτε ότι το ανοιχτό φύλλο ακουμπά στο μηχανικό στοπ. Αποκαταστήστε τυχόν σημεία που σκαλώνουν και απομακρύνετε πιθανές συγκρούσεις με το μοτέρ, τους βραχίονες στήριξης ή το φύλλο.
- Μόνο μετά από επιτυχή χειροκίνητο έλεγχο, στερεώστε οριστικά τον μπροστινό βραχίονα στήριξης και ασφαλίστε ξανά τον μηχανισμό. Σε δίφυλλη αυλόπορτα, εκτελέστε τη διαδικασία και για τα δύο φύλλα.

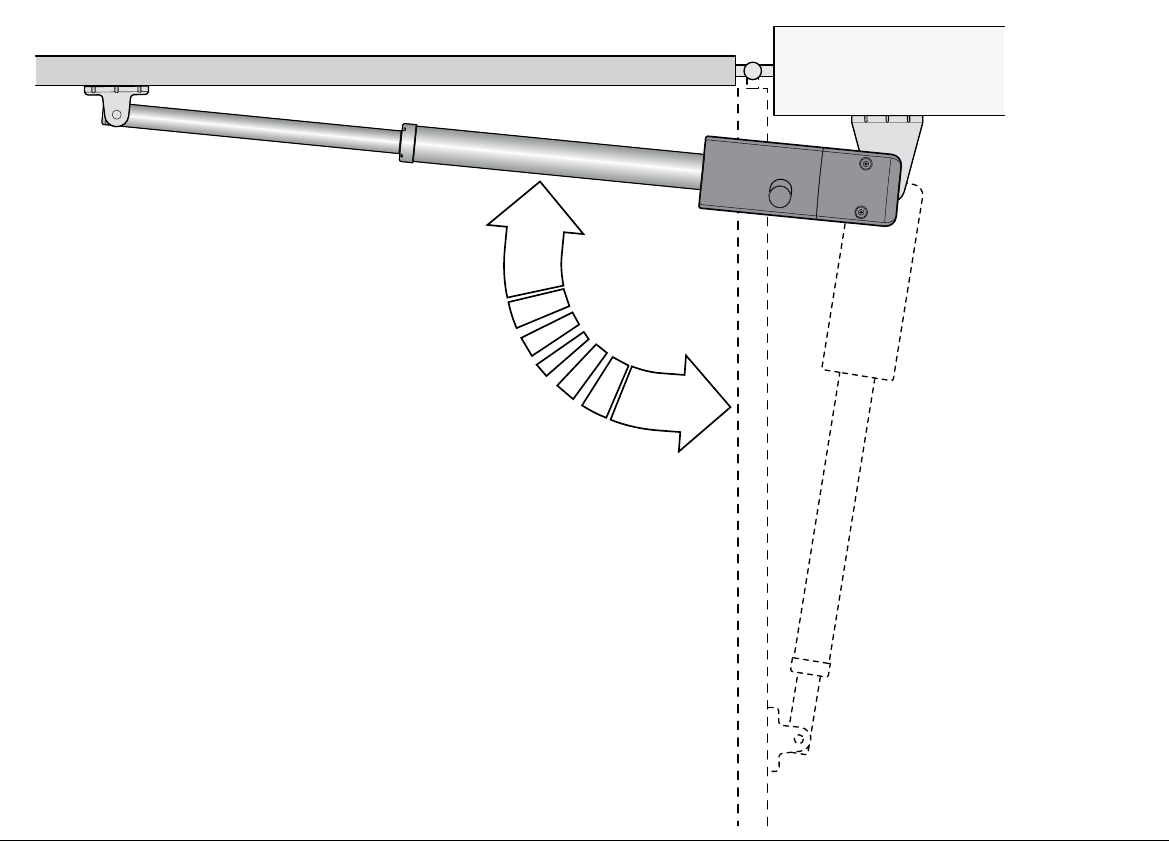

Για την ανοιχτή και την κλειστή θέση, η αυλόπορτα πρέπει να διαθέτει κατάλληλα μηχανικά στοπ· το τέρμα της διαδρομής του εμβόλου δεν τα υποκαθιστά. Για διαφορετική κολόνα, προσαρμόστε τον τρόπο αγκύρωσης ή χρησιμοποιήστε κατάλληλο βραχίονα στήριξης, ώστε να διατηρούνται οι διαστάσεις A/B και C. Μην αγκυρώνετε τον βραχίονα στήριξης μόνο σε λεπτό φύλλο πλήρωσης της αυλόπορτας.

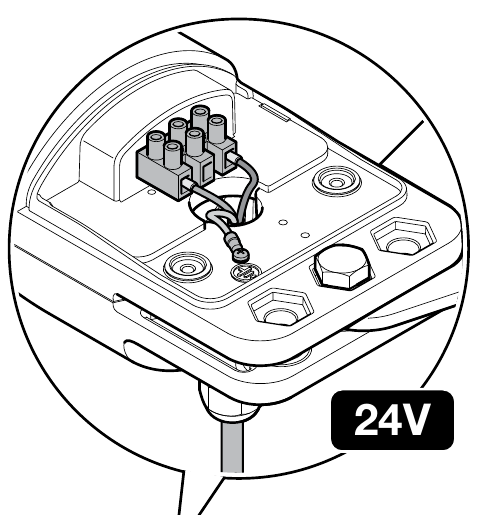

Σύνδεση μοτέρ 24 V
Πριν ανοίξετε το κάλυμμα, αποσυνδέστε την παροχή ρεύματος και την εφεδρική τροφοδοσία. Περάστε το καλώδιο από τον στυπιοθλίπτη και το σύστημα ανακούφισης τάσης. Συνδέστε τα δύο καλώδια του μοτέρ και τον αγωγό προστασίας PE σύμφωνα με το σχέδιο· ο PE συνδέεται στο προβλεπόμενο σημείο γείωσης και όχι στην έξοδο του μοτέρ. Σφίξτε τον στυπιοθλίπτη και κλείστε το κάλυμμα.
Στο MC424LR30 συνδέστε ένα μοτέρ στην έξοδο M2. Σε δίφυλλη αυλόπορτα, το M2 ανοίγει πρώτο και κλείνει τελευταίο· το M1 λειτουργεί με αντίστροφη σειρά. Η μονάδα ελέγχου πρέπει να έχει επιλεγμένο τον ακριβή τύπο TOO4524 σύμφωνα με τον πίνακα επιλογής μοτέρ . Ελέγξτε τη φορά κίνησης και τις εισόδους ασφαλείας πριν από θέση σε λειτουργία .
Δοκιμή πριν από την πρώτη χρήση
Η εγκατάσταση και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Μετά τη ρύθμιση της μονάδας ελέγχου, πρέπει να ελέγξει τη στερέωση, ολόκληρη τη διαδρομή κίνησης, και τα δύο τερματικά στοπ, τη σωστή φορά κίνησης, φωτοκύτταρα, τη λειτουργία STOP, την αντίδραση σε εμπόδιο και τις ασφαλείς δυνάμεις. Κατά τη δοκιμή, διατηρείτε ελεύθερη τη ζώνη κίνησης. Παραδώστε στον χρήστη τη διαδικασία χειροκίνητης απασφάλισης και το εγχειρίδιο της εγκατεστημένης μονάδας ελέγχου.
Σύνδεση εξαρτημάτων σύμφωνα με την πλακέτα MC424L
Ο μηχανισμός κίνησης TOO4524 είναι μοτέρ 24 V· παρακάτω αναφέρονται οι ακροδέκτες της μονάδας ελέγχου. Στα σετ που πωλούνται, ελέγξτε τη σήμανση της εγκατεστημένης πλακέτας. Πριν από τη σύνδεση, αποσυνδέστε την παροχή ρεύματος και την μπαταρία. Τα φωτοκύτταρα με ρελέ EPM δεν συνδέονται ως BlueBUS.
MC424LR10 / MCA2R10 στα σετ TOO
| Στοιχείο | Ακροδέκτες και πολικότητα |
|---|---|
| Βοηθητική τροφοδοσία 24 V DC | 6 = 0 V (−), 7 = +24 V DC, για τα εξαρτήματα συνολικά έως 200 mA. Ακροδέκτης 8 = κοινό +24 V για εισόδους χωρίς Stand-by all. Ελέγξτε την κατανάλωση όλων των τροφοδοτούμενων στοιχείων. |
| Φωτοκύτταρα EPM | Χωρίς Stand-by all και χωρίς φωτοέλεγχο τροφοδοτήστε τα TX και RX μεταξύ των ακροδεκτών 7 (+) και 6 (−). Επαφή χωρίς τάση RX C–NC συνδέστε μεταξύ των ακροδεκτών 8 (κοινός) και 10/FOTO, ή 11/FOTO1 ή 13/AUX, αν το AUX έχει ρυθμιστεί ως FOTO2. Η επαφή δεν έχει πολικότητα +/−. |
| Stand-by all / φωτοέλεγχος | Οι λειτουργίες αλληλοαποκλείονται. Με Stand-by all τροφοδοτήστε τα TX και RX μέσω των ακροδεκτών 5 (+) / 6 (−)· το κοινό σημείο των επαφών ασφαλείας είναι ο ακροδέκτης 5. Με φωτοέλεγχο τροφοδοτήστε το TX μέσω των ακροδεκτών 5 (+) / 6 (−), έως 100 mA· το RX μέσω των ακροδεκτών 7 (+) / 6 (−), την επαφή RX από τον ακροδέκτη 8 στην αντίστοιχη είσοδο FOTO. Συνδέστε τις εισόδους FOTO/FOTO1/FOTO2 που δεν χρησιμοποιούνται και υποβάλλονται σε έλεγχο στον ακροδέκτη 5 σύμφωνα με το διάγραμμα για τον αριθμό των ζευγών και όχι αυτόματα στον ακροδέκτη 8. |
| STOP και εντολές | 9/STOP είναι για NC ή 8,2 kΩ, ανάλογα με τη λειτουργία που έχει προγραμματιστεί· ο κοινός ακροδέκτης είναι ο 5, με Stand-by all, διαφορετικά ο 8. 12/βηματική λειτουργία είναι NO σε σχέση με τον ακροδέκτη 8; 13/AUX εξαρτάται από τη ρύθμιση. Οι επαφές δεν έχουν πολικότητα +/−· μην εφαρμόζετε εξωτερική τάση στις εισόδους. |
| Φάρος, ενδεικτική λυχνία, κλειδαριά | Φάρος 24 V DC/έως 25 W: 1 = −, 2 = +. Ενδεικτική λυχνία OGI 24 V DC/έως 5 W: 3 = −, 4 = +. Αν οι ακροδέκτες 3–4 έχουν προγραμματιστεί ως ηλεκτρική κλειδαριά, η έξοδος είναι 12 V AC/έως 25 VA, χωρίς σταθερή πολικότητα +/−. Ελέγξτε τη λειτουργία της εξόδου πριν από τη σύνδεση. |
| Ραδιοδέκτης και εφεδρική τροφοδοσία | Ο δέκτης τοποθετείται στην υποδοχή SM, η μπαταρία PS124 στη δική της υποδοχή. Δεν συνδέονται στους ακροδέκτες τροφοδοσίας των εξαρτημάτων. |
MC424LR30 / MCA2R30 για μονάδα ελέγχου που επιλέγεται ξεχωριστά
| Στοιχείο | Ακροδέκτες και διαφορές LR30 |
|---|---|
| Τροφοδοσία και είσοδοι | 6 = 0 V (−), 7 = +24 V DC για εξαρτήματα, έως 200 mA; 8 = κοινό +24 V χωρίς Stand-by all. 9/ALT είναι NC ή 8,2 kΩ· 10/FOTO, 11/FOTO1 είναι NC· 12/βηματική λειτουργία NO· 13/AUX ανάλογα με τη ρύθμιση. Οι επαφές δεν έχουν πολικότητα. |
| Stand-by all / φωτοέλεγχος | Με Stand-by all, τροφοδοτήστε τα TX/RX μέσω των ακροδεκτών 5 (+) / 6 (−) και οι επαφές ασφαλείας, συμπεριλαμβανομένης της ALT, έχουν κοινό σημείο τον ακροδέκτη 5. Με φωτοέλεγχο: TX 5 (+) / 6 (−), έως 100 mA· RX 7 (+) / 6 (−)· επαφή RX από 8 στην είσοδο FOTO. Οι μη χρησιμοποιούμενες δοκιμασμένες είσοδοι συνδέονται στο 5 σύμφωνα με το αντίστοιχο διάγραμμα. Οι λειτουργίες αλληλοαποκλείονται. Στη λειτουργία Stand-by, η έξοδος 7 πέφτει στα 21 V DC (±10 %), 2 W· ελέγξτε την κατανάλωση. |
| Έξοδοι | Φάρος 24 V DC/έως 25 W: 1 = −, 2 = +. Ενδεικτική λυχνία OGI 24 V DC/έως 5 W: 3 = −, 4 = +. Για τη λειτουργία ηλεκτρικής κλειδαριάς, στα 3–4 παρέχονται 12 V AC/έως 15 VA, χωρίς σταθερή πολικότητα +/−. Ελέγξτε την προγραμματισμένη λειτουργία πριν από τη σύνδεση. |
| Ραδιοδέκτης και εφεδρική τροφοδοσία | Ο δέκτης και η μπαταρία χρησιμοποιούν τις αντίστοιχες υποδοχές τους· για παλαιότερη μπαταρία με αυτήν την πλακέτα, ελέγξτε το σωστό καλώδιο και τη ρύθμιση Stand-by all σύμφωνα με το εγχειρίδιο MC424LR30. |
Διαγράμματα φωτοκυττάρων για τη συγκεκριμένη πλακέτα

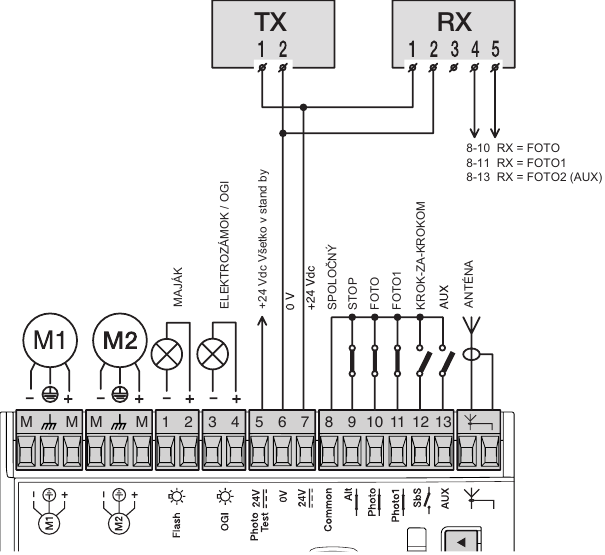

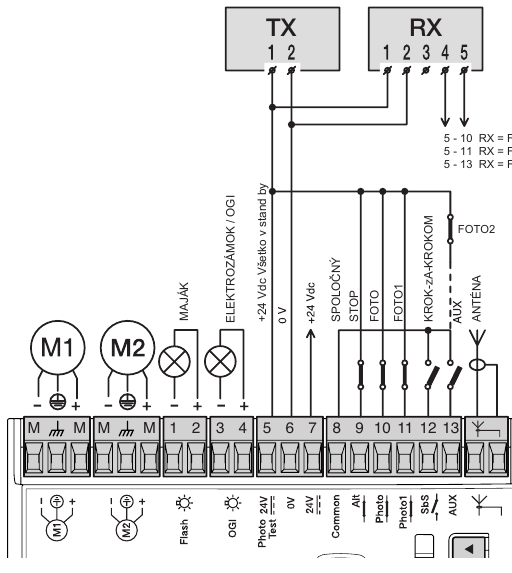

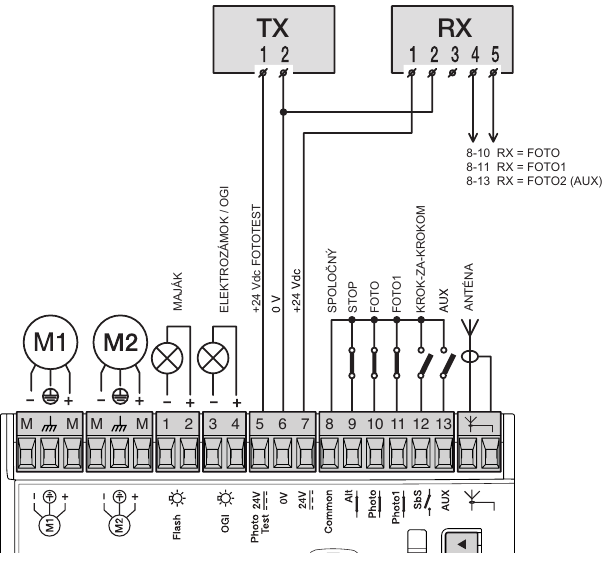

MC424LR10: Stand-by all · χωρίς Stand-by all και έλεγχο φωτοκυττάρων · έλεγχος φωτοκυττάρων.

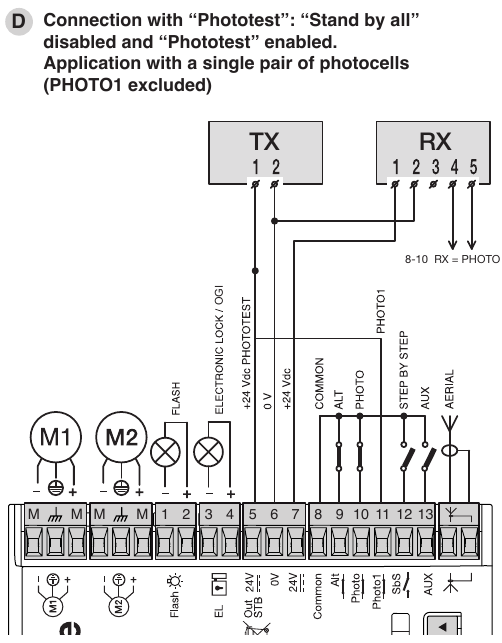

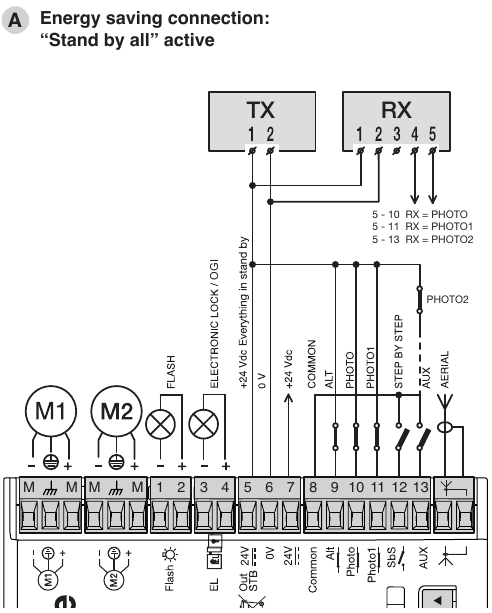

MC424LR30: Stand-by all · έλεγχος φωτοκυττάρων με ένα ζεύγος. Οι πλήρεις συνδέσεις, η εκμάθηση και οι ρυθμίσεις περιγράφονται στο ξεχωριστό εγχειρίδιο MC424LR30.
Μετά τη σύνδεση, ελέγξτε τους τύπους επαφών, εκτελέστε την αντίστοιχη διαδικασία εκμάθησης και δοκιμάστε τις διατάξεις ασφαλείας κατά το άνοιγμα και το κλείσιμο.
Συμβατά αξεσουάρ
Τα αξεσουάρ συνδέονται στην επιλεγμένη μονάδα ελέγχου και όχι απευθείας στο σώμα του μοτέρ. Σε παλαιότερη πλακέτα ενδέχεται να διαφέρουν οι υποδοχές, ο ραδιοδέκτης και η τροφοδοσία των εξόδων.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Κεντρική μονάδα ελέγχου | Ελέγχει ένα ή δύο μοτέρ TOO 24 V. Εγχειρίδιο και συνδεσμολογία καθορίζονται από την πλακέτα που είναι πράγματι εγκατεστημένη. | Τρέχουσα MC424LR30 (MCA2R30). MC424LR10 (MCA2R10) είναι συμβατή παλαιότερη γενιά, την οποία θα βρείτε επίσης στη γκάμα μας. |
| Φάρος | Προειδοποιεί για την κίνηση της αυλόπορτας. Επιλέξτε την τάση και την κατανάλωση ισχύος σύμφωνα με την έξοδο της μονάδας ελέγχου που χρησιμοποιείται. | |
| Φωτοκύτταρα | Επιτηρούν την περιοχή κατά μήκος της δέσμης. Η αντίδραση της αυλόπορτας καθορίζεται από τη συνδεσμολογία, τη διαδικασία εκμάθησης και τη ρύθμιση των εισόδων ασφαλείας της μονάδας ελέγχου. Δείτε δοκιμή των διατάξεων ασφαλείας. | |
| Τηλεχειριστήριο | Το τηλεχειριστήριο πρέπει να είναι συμβατό με το πρωτόκολλο του δέκτη. Ο ενσωματωμένος δέκτης MC424LR30 υποστηρίζει το Nice Opera. Η αμφίδρομη επικοινωνία και η μεγάλη εμβέλεια απαιτούν δέκτη με την αντίστοιχη υποστήριξη. |
FLO2RE και FLO2R-S απαιτούν δέκτη με υποστήριξη FloR. Κατά την αντικατάσταση της μονάδας ελέγχου, ελέγξτε και τη συμβατότητα των τηλεχειριστηρίων που χρησιμοποιείτε. Σύζευξη του INTI2 με το MC424LR30. |
| Ραδιοεπικοινωνία / Wi-Fi / GSM | Πλακέτα MCA2R30 διαθέτει ενσωματωμένο ραδιοδέκτη. Ο έλεγχος μέσω Wi-Fi ή GSM αποτελεί πρόσθετη διεπαφή και απαιτεί κατάλληλη σύνδεση. |
Άλλες Μονάδες Wi-Fi επιλέξτε με βάση την είσοδο της μονάδας ελέγχου. Ο έλεγχος Zamel χρησιμοποιεί την εφαρμογή SUPLA για Android και iOS. |
| Κεραία | Βελτιώνει την εμβέλεια του ραδιοδέκτη· χρησιμοποιήστε κεραία κατάλληλη για τη συχνότητα και τον σύνδεσμό του. | |
| Πληκτρολόγιο | Έλεγχος με κωδικό. Ενσύρματο EDS απαιτεί αποκωδικοποιητή MORX· η ασύρματη έκδοση πρέπει να είναι συμβατή με τον εγκατεστημένο δέκτη. | |
| Διακόπτης με κλειδί | Επιτρέπει τον έλεγχο της πύλης με κλειδί. Η επαφή του διακόπτη συνδέεται στην κατάλληλη είσοδο εντολών της μονάδας ελέγχου, σύμφωνα με το εγχειρίδιό της. | |
| Αναγνώστες καρτών | Έλεγχος με κάρτα ή μπρελόκ. Αναγνώστης ETP χρειάζεται αποκωδικοποιητή MORX και είσοδο εντολών στη μονάδα ελέγχου. |
|
| Ηλεκτρικές κλειδαριές | Βοηθούν στην ασφάλιση του κλειστού φύλλου. Η επιλογή της κλειδαριάς, η τροφοδοσία και ο χρονισμός πρέπει να είναι συμβατά με τη συγκεκριμένη μονάδα ελέγχου και την πύλη. |
|
| Εφεδρική και ηλιακή τροφοδοσία | Μπαταρία PS124 διατηρεί τη λειτουργία σε περίπτωση διακοπής ρεύματος· για το MC424LR30 απαιτείται καλώδιο CABLA11 και απενεργοποίηση Stand-by all. Ηλιακό κιτ Solemyo είναι αυτόνομος τρόπος τροφοδοσίας: δεν πρέπει να είναι ταυτόχρονα συνδεδεμένο το ηλεκτρικό δίκτυο και πρέπει να είναι ενεργοποιημένο το Stand-by all. |

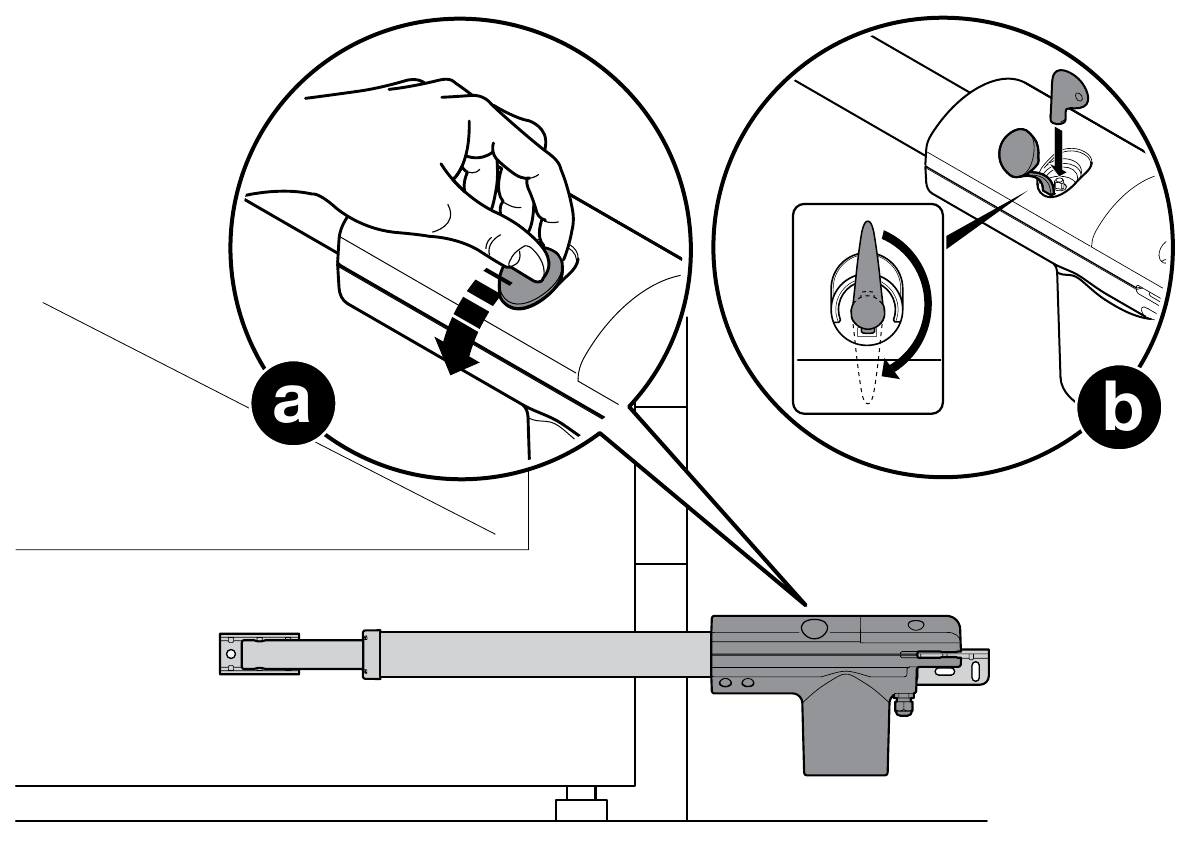

Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Ανοίξτε το ελαστικό κάλυμμα, εισαγάγετε το παρεχόμενο κλειδί και περιστρέψτε το κατά 90° δεξιόστροφα. Στη συνέχεια, μετακινήστε την πύλη με το χέρι. Για να ασφαλίσετε ξανά τον μηχανισμό, τοποθετήστε το φύλλο περίπου στη μέση της διαδρομής ανοίγματος και περιστρέψτε το κλειδί κατά 90° αριστερόστροφα. Πριν από την επόμενη κίνηση με το μοτέρ, βεβαιωθείτε ότι ο μηχανισμός κίνησης έχει ασφαλίσει σωστά.
Συντήρηση και ασφάλεια
Αναθέστε τον έλεγχο του μοτέρ και ολόκληρου του συστήματος αυτοματισμού το αργότερο 6 μήνες μετά τη θέση σε λειτουργία και στη συνέχεια τακτικά, ανάλογα με τη χρήση. Με αποσυνδεδεμένη την τροφοδοσία, ο τεχνικός θα ελέγξει τα στηρίγματα, τις βίδες, τη διάβρωση, τα κινούμενα μέρη, τα στοπ και τις διατάξεις ασφαλείας· μετά τον έλεγχο θα πραγματοποιήσει δοκιμή λειτουργίας. Σε περίπτωση ζημιάς ή ασυνήθιστης αντίστασης του μηχανισμού κίνησης, μη χρησιμοποιείτε την πύλη μέχρι να αποκατασταθεί η βλάβη.
Τεχνικά χαρακτηριστικά μοτέρ
| Παράμετρος | Τιμή |
|---|---|
| Μοντέλο μοτέρ | TOO4524 |
| Τάση μοτέρ | 24 V DC |
| Τροφοδοσία μονάδας ελέγχου MC424LR30 | 230 V AC |
| Μέγιστο μήκος ενός φύλλου | 4,5 m |
| Μέγιστο βάρος ενός φύλλου | 250 kg |
| Ονομαστική / μέγιστη ισχύς εισόδου μοτέρ | 30 / 120 W |
| Ονομαστικό / μέγιστο ρεύμα | 1,1 / 5 A |
| Ονομαστική / μέγιστη δύναμη | 300 / 1 800 N |
| Ταχύτητα κίνησης | 0,014 m/s |
| Διαδρομή εμβόλου | 500 mm |
| Βαθμός προστασίας | IP54 |
| Θερμοκρασία λειτουργίας | −20 έως +50 °C |
| Βάρος μοτέρ μόνο | 5,5 kg |

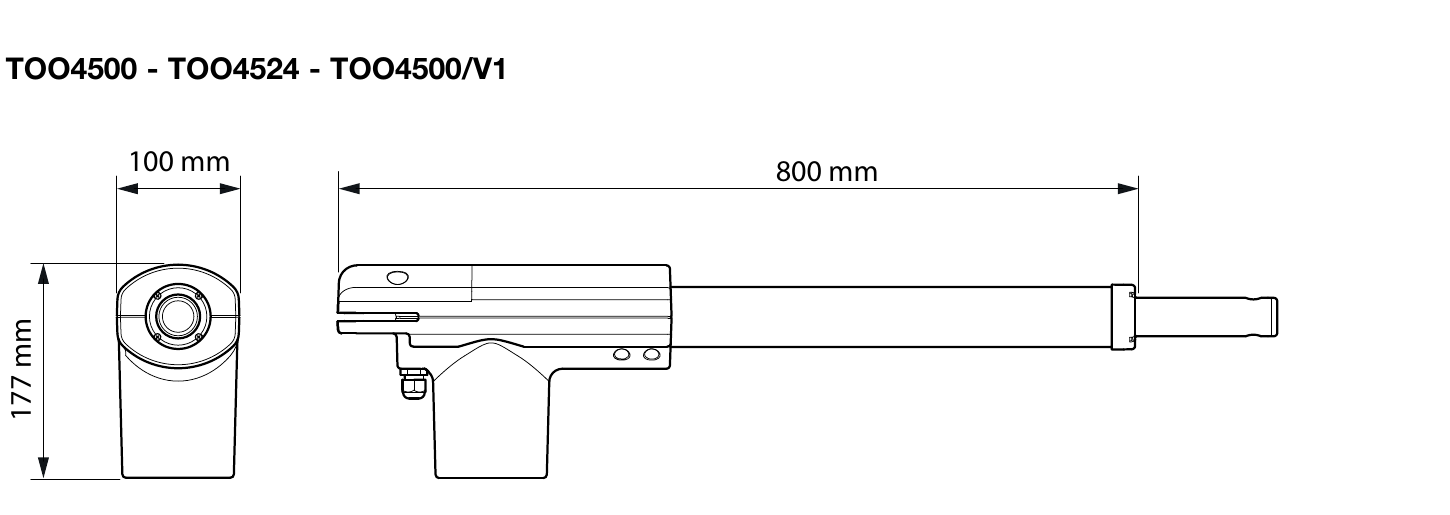

| Διαστάσεις μοτέρ | 800 × 100 × 177 mm |
| Τρόπος λειτουργίας | Συνεχής λειτουργία |
Τα στοιχεία της NICE ισχύουν για θερμοκρασία περιβάλλοντος 20 °C (±5 °C). Το βάρος των 5,5 kg αφορά μόνο το μοτέρ. Η μέγιστη δύναμη και η μέγιστη ισχύς εισόδου δεν αποτελούν τιμές συνεχούς φορτίου.
