NICE TOO TOO3024 - αυτόνομος μηχανισμός κίνησης, για ένα φύλλο 3m/300kg, εντατική χρήση
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
140,95 € με ΦΠΑ
| Βάρος |
|---|
| 6,00 kg |
Περιγραφή του προϊόντος NICE TOO TOO3024 - αυτόνομος μηχανισμός κίνησης, για ένα φύλλο 3m/300kg, εντατική χρήση
NICE TOO3024 είναι ένας αυτόνομος ηλεκτρομηχανικός μηχανισμός κίνησης για ένα φύλλο ανοιγόμενης αυλόπορτας έως 3 m και έως 300 kg. Ο κινητήρας έχει 24 V DC και είναι μη αναστρέψιμος. Σε περίπτωση διακοπής ρεύματος απασφαλίζεται με κλειδί. Είναι κατάλληλος τόσο για οικιακή όσο και για ελαφριά βιομηχανική χρήση· πίνακας ελέγχου και διατάξεις ασφαλείας επιλέγονται με βάση ολόκληρη την αυλόπορτα.
Πότε να επιλέξετε αυτόν τον μηχανισμό κίνησης
Οι τιμές 3 m και 300 kg είναι τα μέγιστα για ένα φύλλο. Η καταλληλότητα της συγκεκριμένης αυλόπορτας εξαρτάται επίσης από την αντίσταση στην κίνηση, τη θέση του μεντεσέ, τον άνεμο, την πλήρωση του φύλλου και τη γεωμετρία των στηριγμάτων. Επαληθεύστε την επιλογή με βάση τις πραγματικές διαστάσεις και το βάρος, καθώς και την ελεύθερη κίνηση της αυλόπορτας.
Ο κινητήρας 24 V είναι κατάλληλος και για εντατικότερη χρήση. Αξιολογήστε την επιτρεπόμενη συχνότητα ανοίγματος και το φορτίο ολόκληρου του συστήματος αυτοματισμού με βάση το φύλλο, την εγκατάσταση και τον πίνακα ελέγχου.
Πίνακας ελέγχου και εξοπλισμός αυλόπορτας
| Γενιά | Συμβατός πίνακας ελέγχου |
|---|---|
| Τρέχουσα | MC424LR30 / MCA2R30 για έναν ή δύο κινητήρες TOO 24 V. |
| Παλαιότερη, εξακολουθεί να διατίθεται | MC424LR10 / MCA2R10. Χρησιμοποιήστε τις οδηγίες αυτής της γενιάς. |
Ελέγξτε την ένδειξη της εγκατεστημένης πλακέτας και χρησιμοποιήστε τις οδηγίες για αυτήν τη γενιά. Για την παλαιότερη MC424LR01, μην χρησιμοποιείτε τις διαδικασίες για τις R10 ή R30. Για την επιλογή τύπου κινητήρα, την εκμάθηση διαδρομής και τον προγραμματισμό του τρέχοντος πίνακα, ανατρέξτε στις οδηγίες MC424LR30.
Η ένδειξη 24 V αναφέρεται στον κινητήρα. Πίνακας ελέγχου MC424LR30 συνδέεται στο δίκτυο 230 V AC και παρέχει τις αντίστοιχες εξόδους κινητήρα και βοηθητικές εξόδους· η καλωδίωση πρέπει να συμμορφώνεται με τις ακριβείς οδηγίες του.
Στην εικόνα του κινητήρα περιλαμβάνονται το μπροστινό και το πίσω στήριγμα, εξαρτήματα σύνδεσης και κλειδί απασφάλισης. Ελέγξτε το περιεχόμενο της συσκευασίας πριν από την εγκατάσταση. Πίνακας ελέγχου, φωτοκύτταρα και η αγκύρωση στον συγκεκριμένο στύλο επιλέγονται χωριστά ή σύμφωνα με το περιεχόμενο του κιτ.
Κιτ για ένα ή δύο φύλλα
Ο μεμονωμένος κινητήρας προορίζεται για ένα φύλλο. Για ανοιγόμενη αυλόπορτα με δύο φύλλα απαιτούνται δύο μηχανισμοί κίνησης. Τα σετ 24 V που διαθέτουμε παρακάτω περιλαμβάνουν MC424LR10 και διαφέρουν ως προς τον πρόσθετο εξοπλισμό. Στο κέντρο απεικονίζεται ένας εναλλακτικός κινητήρας 230 V, μεμονωμένος.
| Κιτ για 1 φύλλο | Κιτ για 2 φύλλα |
|---|---|

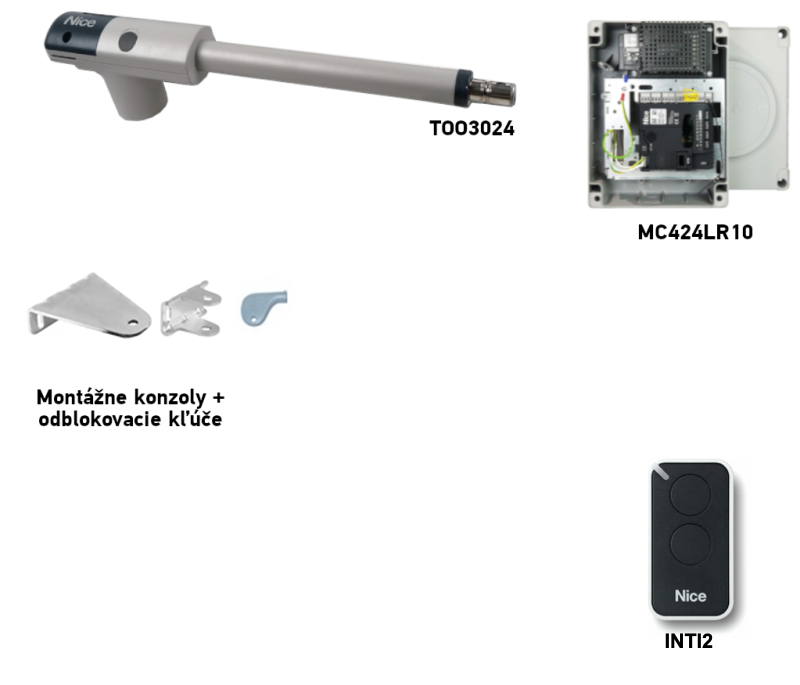

Κιτ NICE TOO3024 για 1 φύλλο

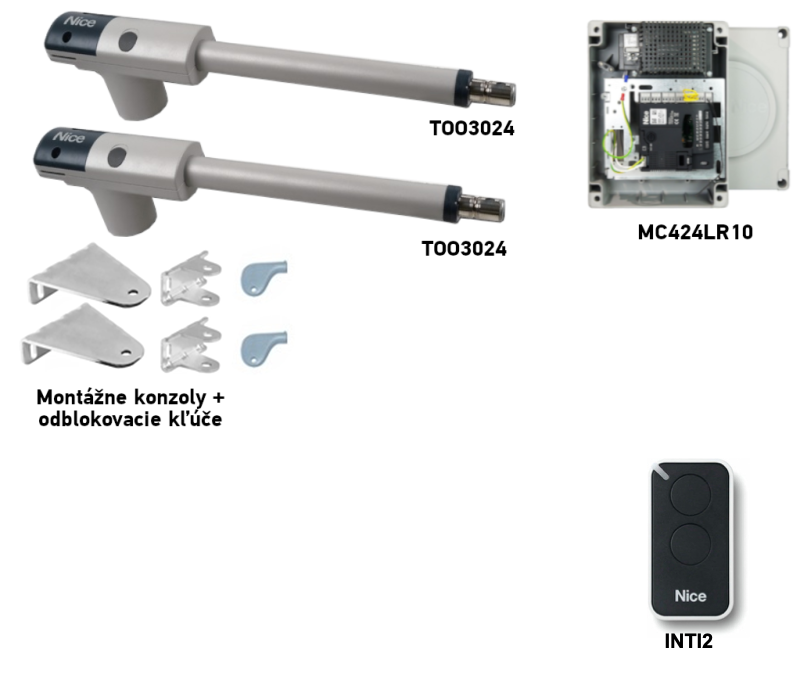

MC424LR10 και 1 τηλεχειριστήριο INTI2. Βασικό Με φωτοκύτταρα Με εξαρτήματα | Σετ NICE TOO3024 για 2 φύλλα
MC424LR10 και 1 τηλεχειριστήριο INTI2. Βασική Με φωτοκύτταρα Με εξαρτήματα |
Τα όρια 3 m και 300 kg αξιολογούνται ξεχωριστά για κάθε φύλλο. Σε δίφυλλη αυλόπορτα, το όριο για κάθε μοτέρ δεν αυξάνεται. Συμπληρώστε το βασικό σετ με τα απαραίτητα συστήματα ασφαλείας ανάλογα με τη συγκεκριμένη αυλόπορτα.
Τοποθέτηση βάσεων και θέση του μηχανισμού
Καθορίστε πρώτα τη θέση του μεντεσέ και της πίσω βάσης και, στη συνέχεια, ελέγξτε ότι υπάρχει χώρος για όλη την κίνηση της αυλόπορτας. Οι διαστάσεις A και B καθορίζουν τη γωνία ανοίγματος και τη λειτουργία της δύναμης. Οι βάσεις πρέπει να στερεωθούν σταθερά σε κατάλληλα αξιολογημένη κατασκευή· η διάσταση του στύλου από μόνη της δεν αρκεί για την αξιολόγηση της αγκύρωσης. Πριν από την οριστική στερέωση, ελέγξτε ότι η αυλόπορτα κινείται ελεύθερα με το χέρι, χωρίς να σκαλώνει.

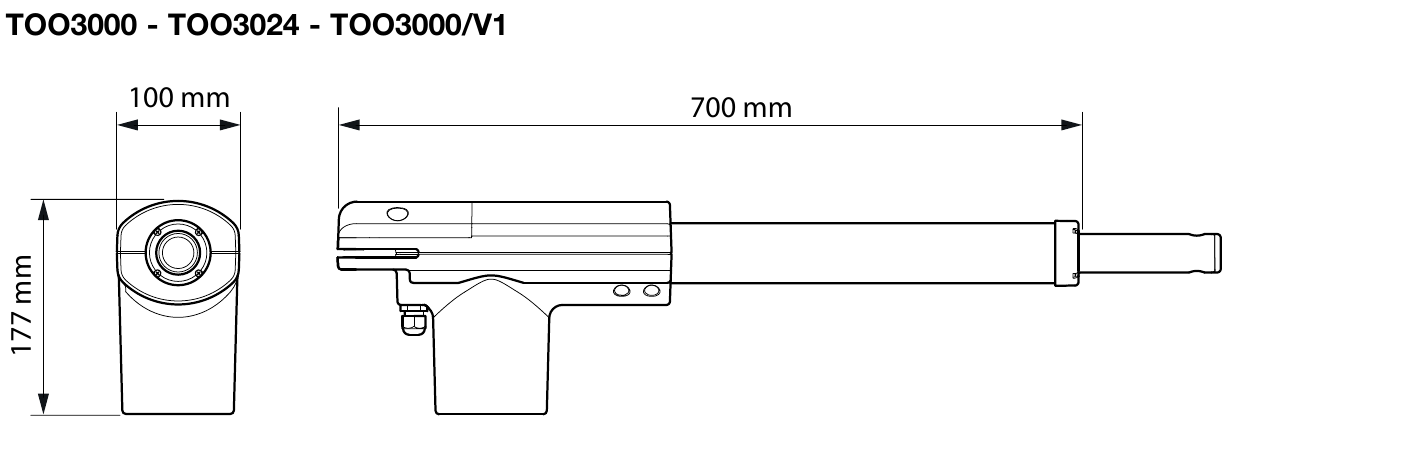

Διαστάσεις τοποθέτησης TOO3024
| Γωνία ανοίγματος | A [mm] | B [mm] |
|---|---|---|
| 90° | 95 | 270 |
| 90° | 195 | 200 |
| 110° | 150 | 150 |
Για τον συγκεκριμένο στύλο και τη βάση, ανατρέξτε στις διαστάσεις των βάσεων αγκύρωσης TOO3024. Σε περίπτωση ασυνήθιστης θέσης μεντεσέ ή ανοίγματος προς τα έξω, ζητήστε από τον εγκαταστάτη να σχεδιάσει κατάλληλη στερέωση, ώστε να διατηρούνται οι διαστάσεις A, B και C και το μοτέρ ή οι βάσεις να μην εμποδίζουν την κίνηση του φύλλου.
Διάσταση C με την αυλόπορτα κλειστή
Με το φύλλο κλειστό, μετρήστε την απόσταση C < 1 100 mm. Η τιμή πρέπει να είναι μικρότερη από το αναφερόμενο όριο· δεν επιτρέπεται να είναι ίση με αυτό ή να το υπερβαίνει. Παράλληλα, διατηρήστε τον επιλεγμένο συνδυασμό A/B.
Στερέωση και έλεγχος κίνησης
- Επιλέξτε έναν συνδυασμό A/B για το συγκεκριμένο μοτέρ και τη γωνία ανοίγματος. Στερεώστε την πίσω βάση σε σταθερό στύλο ή σε κατάλληλα σχεδιασμένη φέρουσα κατασκευή και συνδέστε σε αυτήν το μοτέρ.
- Μηχανισμός απασφαλίστε με το κλειδί, εκτείνετε πλήρως το έμβολο σύμφωνα με το σχέδιο της NICE και τοποθετήστε δοκιμαστικά την μπροστινή βάση στο σταθερό πλαίσιο του φύλλου.
- Ευθυγραμμίστε το μοτέρ οριζόντια και συνδέστε το έμβολο στην μπροστινή βάση. Ελέγξτε τη διάσταση C κατά το κλείσιμο και την ελεύθερη κίνηση του φύλλου σε όλη τη διαδρομή.
- Ελέγξτε ότι το ανοιχτό φύλλο ακουμπά στο μηχανικό στοπ. Απομακρύνετε τυχόν σημεία που προκαλούν εμπλοκή ή συγκρούσεις με το μοτέρ, τις βάσεις ή το φύλλο.
- Μόνο αφού ολοκληρωθεί με επιτυχία η χειροκίνητη δοκιμή, στερεώστε οριστικά την μπροστινή βάση και ασφαλίστε ξανά τον μηχανισμό. Σε δίφυλλη αυλόπορτα, επαναλάβετε τη διαδικασία και για τα δύο φύλλα.
Για την ανοιχτή και την κλειστή θέση, η αυλόπορτα πρέπει να διαθέτει κατάλληλα μηχανικά στοπ· το όριο διαδρομής του εμβόλου δεν τα υποκαθιστά. Για διαφορετικό στύλο, προσαρμόστε τον τρόπο αγκύρωσης ή χρησιμοποιήστε κατάλληλη βάση, διατηρώντας τις διαστάσεις A/B και C. Μην αγκυρώνετε τη βάση μόνο σε λεπτό πάνελ πλήρωσης του φύλλου.
Σύνδεση μοτέρ 24 V
Πριν ανοίξετε το κάλυμμα, αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική τροφοδοσία. Περάστε το καλώδιο από τον στυπιοθλίπτη και το εξάρτημα ανακούφισης τάσης. Συνδέστε τα δύο καλώδια του μοτέρ και τον αγωγό προστασίας PE σύμφωνα με το σχέδιο· ο PE συνδέεται στο προβλεπόμενο σημείο γείωσης και όχι στην έξοδο του μοτέρ. Σφίξτε τον στυπιοθλίπτη και κλείστε το κάλυμμα.
Στην περίπτωση του MC424LR30 ένα μοτέρ συνδέεται στο M2. Σε δίφυλλη αυλόπορτα, το M2 ανοίγει πρώτο και κλείνει τελευταίο· το M1 λειτουργεί με την αντίστροφη σειρά. Στη μονάδα ελέγχου πρέπει να έχει επιλεγεί ο ακριβής τύπος TOO3024 σύμφωνα με πίνακες επιλογής κινητήρα . Ελέγξτε τη φορά κίνησης και τις εισόδους ασφαλείας πριν από τη θέση σε λειτουργία .
Δοκιμή πριν από την πρώτη χρήση
Η εγκατάσταση και η θέση σε λειτουργία πρέπει να εκτελούνται από εξειδικευμένο τεχνικό. Μετά τη ρύθμιση της μονάδας ελέγχου, πρέπει να ελέγξει τη σταθερότητα της στερέωσης, ολόκληρη τη διαδρομή κίνησης, και τα δύο στοπ, τη σωστή φορά κίνησης, φωτοκύτταρα, το STOP, την αντίδραση σε εμπόδιο και τις ασφαλείς δυνάμεις. Κατά τη διάρκεια της δοκιμής, διατηρείτε ελεύθερη τη ζώνη κίνησης. Παραδώστε στον χρήστη τη διαδικασία χειροκίνητης απασφάλισης και το εγχειρίδιο της εγκατεστημένης μονάδας ελέγχου.
Σύνδεση εξαρτημάτων σύμφωνα με την πλακέτα MC424L
Ο μηχανισμός κίνησης TOO3024 είναι κινητήρας 24 V· παρακάτω αναφέρονται οι ακροδέκτες της μονάδας ελέγχου. Στα σετ που πωλούνται, ελέγξτε την ένδειξη της εγκατεστημένης πλακέτας. Πριν από τη σύνδεση, αποσυνδέστε την παροχή ρεύματος και την μπαταρία. Τα φωτοκύτταρα με ρελέ EPM δεν συνδέονται όπως τα BlueBUS.
MC424LR10 / MCA2R10 στα σετ TOO
| Εξάρτημα | Ακροδέκτες και πολικότητα |
|---|---|
| Βοηθητική τροφοδοσία 24 V DC | 6 = 0 V (−), 7 = +24 V DC, για τα εξαρτήματα συνολικά έως 200 mA. Ακροδέκτης 8 = κοινό +24 V για εισόδους χωρίς Stand-by all. Ελέγξτε την κατανάλωση ρεύματος όλων των τροφοδοτούμενων εξαρτημάτων. |
| Φωτοκύτταρα EPM | Χωρίς Stand-by all και χωρίς φωτοέλεγχο τροφοδοτήστε τα TX και RX μεταξύ 7 (+) και 6 (−). Επαφή RX χωρίς δυναμικό C–NC συνδέστε μεταξύ 8 (κοινός) και 10/FOTO, ή 11/FOTO1 ή 13/AUX, αν το AUX έχει ρυθμιστεί ως FOTO2. Η επαφή δεν έχει πολικότητα +/−. |
| Stand-by all / φωτοέλεγχος | Οι λειτουργίες είναι αμοιβαία αποκλειόμενες. Στη λειτουργία Stand-by all τροφοδοτήστε τα TX και RX μέσω των 5 (+) / 6 (−)· το κοινό σημείο των επαφών ασφαλείας είναι το 5. Στον φωτοέλεγχο τροφοδοτήστε τον πομπό TX μέσω των 5 (+) / 6 (−), έως 100 mA· το RX μέσω των 7 (+) / 6 (−), την επαφή RX από το 8 στην αντίστοιχη είσοδο FOTO. Συνδέστε τα μη χρησιμοποιούμενα FOTO/FOTO1/FOTO2 που ελέγχονται με φωτοέλεγχο στο 5 σύμφωνα με το διάγραμμα του αριθμού ζευγών, όχι αυτόματα στο 8. |
| STOP και εντολές | 9/STOP είναι για NC ή 8,2 kΩ, ανάλογα με τη λειτουργία που έχει απομνημονευτεί· ο κοινός ακροδέκτης είναι το 5 στη λειτουργία Stand-by all 5, διαφορετικά το 8. 12/βηματική λειτουργία είναι NO έναντι του 8; 13/AUX εξαρτάται από τη ρύθμιση. Οι επαφές δεν έχουν πολικότητα +/−· μην εφαρμόζετε εξωτερική τάση στις εισόδους. |
| Φάρος, ενδεικτική λυχνία, κλειδαριά | Φάρος 24 V DC/έως 25 W: 1 = −, 2 = +. Ενδεικτική λυχνία OGI 24 V DC/έως 5 W: 3 = −, 4 = +. Αν οι ακροδέκτες 3–4 έχουν προγραμματιστεί ως ηλεκτρική κλειδαριά, η έξοδος είναι 12 V AC/έως 25 VA, χωρίς σταθερή πολικότητα +/−. Ελέγξτε τη λειτουργία της εξόδου πριν από τη σύνδεση. |
| Ραδιοδέκτης και εφεδρική τροφοδοσία | Ο δέκτης τοποθετείται στην υποδοχή SM, η μπαταρία PS124 στη δική της υποδοχή. Δεν συνδέονται στους ακροδέκτες τροφοδοσίας των εξαρτημάτων. |
MC424LR30 / MCA2R30 με μονάδα ελέγχου που επιλέγεται ξεχωριστά
| Εξάρτημα | Ακροδέκτες και διαφορές LR30 |
|---|---|
| Τροφοδοσία και είσοδοι | 6 = 0 V (−), 7 = +24 V DC για εξαρτήματα, έως 200 mA; 8 = κοινό +24 V χωρίς Stand-by all. 9/ALT είναι NC ή 8,2 kΩ· 10/FOTO, 11/FOTO1 είναι NC· 12/βηματική λειτουργία NO· 13/AUX ανάλογα με τη ρύθμιση. Οι επαφές δεν έχουν πολικότητα. |
| Stand-by all / φωτοέλεγχος | Στη λειτουργία Stand-by all, τροφοδοτήστε τα TX/RX μέσω των 5 (+) / 6 (−) και οι επαφές ασφαλείας, συμπεριλαμβανομένης της ALT, έχουν κοινό σημείο το 5. Στον φωτοέλεγχο: TX 5 (+) / 6 (−), έως 100 mA; RX 7 (+) / 6 (−); επαφή RX από 8 στην είσοδο FOTO. Οι μη χρησιμοποιούμενες δοκιμασμένες είσοδοι συνδέονται στο 5 σύμφωνα με το αντίστοιχο διάγραμμα. Οι λειτουργίες αλληλοαποκλείονται. Στη λειτουργία Stand-by, η έξοδος 7 πέφτει στα 21 V DC (±10 %), 2 W· ελέγξτε την κατανάλωση. |
| Έξοδοι | Φάρος 24 V DC/έως 25 W: 1 = −, 2 = +. Ενδεικτική λυχνία OGI 24 V DC/έως 5 W: 3 = −, 4 = +. Στη λειτουργία ηλεκτρικής κλειδαριάς, στις επαφές 3–4 υπάρχει 12 V AC/έως 15 VA, χωρίς σταθερή πολικότητα +/−. Πριν από τη σύνδεση, ελέγξτε την προγραμματισμένη λειτουργία. |
| Ραδιοδέκτης και εφεδρική τροφοδοσία | Ο δέκτης και η μπαταρία χρησιμοποιούν τις δικές τους υποδοχές· με παλαιότερη μπαταρία και αυτή την πλακέτα, ελέγξτε ότι το καλώδιο και η ρύθμιση Stand-by all είναι σωστά, σύμφωνα με το εγχειρίδιο MC424LR30. |
Διαγράμματα φωτοκυττάρων για τη συγκεκριμένη πλακέτα
MC424LR10: Stand-by all · χωρίς Stand-by all και φωτοέλεγχο · φωτοέλεγχος.
MC424LR30: Stand-by all · φωτοέλεγχος με ένα ζεύγος. Οι πλήρεις συνδέσεις, η εκμάθηση και οι ρυθμίσεις περιγράφονται στο ξεχωριστό εγχειρίδιο MC424LR30.
Μετά τη σύνδεση, ελέγξτε τους τύπους επαφών, εκτελέστε την αντίστοιχη διαδικασία εκμάθησης και δοκιμάστε τις διατάξεις ασφαλείας κατά το άνοιγμα και το κλείσιμο.
Συμβατά παρελκόμενα
Τα παρελκόμενα συνδέονται στην επιλεγμένη μονάδα ελέγχου και όχι απευθείας στο σώμα του μοτέρ. Σε παλαιότερη πλακέτα ενδέχεται να διαφέρουν οι υποδοχές, ο ραδιοδέκτης και η τροφοδοσία των εξόδων.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Κεντρική μονάδα ελέγχου | Ελέγχει ένα ή δύο μοτέρ TOO 24 V. Εγχειρίδιο και συνδεσμολογία καθορίζονται από την πλακέτα που είναι πράγματι εγκατεστημένη. | |
| Φάρος | Προειδοποιεί για την κίνηση της αυλόπορτας. Επιλέξτε τάση και ισχύ ανάλογα με την έξοδο της μονάδας ελέγχου που χρησιμοποιείται. | |
| Φωτοκύτταρα | Επιτηρούν την περιοχή κατά μήκος της δέσμης. Η αντίδραση της αυλόπορτας καθορίζεται από τη συνδεσμολογία, τη διαδικασία εκμάθησης και τη ρύθμιση των εισόδων ασφαλείας της μονάδας ελέγχου. Δείτε δοκιμή των διατάξεων ασφαλείας. | |
| Πομπός | Τηλεχειρισμός σύμφωνα με το πρωτόκολλο του δέκτη. Ο ενσωματωμένος δέκτης MC424LR30 υποστηρίζει το Nice Opera. Η αμφίδρομη επικοινωνία και η μεγάλη εμβέλεια απαιτούν δέκτη με την αντίστοιχη υποστήριξη. |
FLO2RE και FLO2R-S απαιτούν δέκτη με υποστήριξη FloR. Κατά την αντικατάσταση της μονάδας ελέγχου, ελέγξτε επίσης τη συμβατότητα των τηλεχειριστηρίων που χρησιμοποιείτε. Σύζευξη του INTI2 με το MC424LR30. |
| Ραδιοσυχνότητα / Wi-Fi / GSM | Πλακέτα MCA2R30 διαθέτει ενσωματωμένο ραδιοφωνικό δέκτη. Ο έλεγχος μέσω Wi-Fi ή GSM είναι μια πρόσθετη διασύνδεση που απαιτεί κατάλληλη σύνδεση. |
Άλλες Μονάδες Wi-Fi επιλέξτε ανάλογα με την είσοδο της κεντρικής μονάδας. Ο έλεγχος Zamel χρησιμοποιεί την εφαρμογή SUPLA για Android και iOS. |
| Κεραία | Βελτιώνει την εμβέλεια του ραδιοφωνικού δέκτη· χρησιμοποιήστε κεραία κατάλληλη για τη συχνότητα και τον σύνδεσμό του. | |
| Πληκτρολόγιο | Έλεγχος με κωδικό. Ενσύρματο EDS απαιτεί αποκωδικοποιητή MORX· η ασύρματη έκδοση πρέπει να είναι συμβατή με τον εγκατεστημένο δέκτη. | |
| Διακόπτης με κλειδί | Επιτρέπει τον έλεγχο της αυλόπορτας με κλειδί. Η επαφή του διακόπτη συνδέεται σε κατάλληλη είσοδο εντολών της μονάδας ελέγχου, σύμφωνα με τις οδηγίες της. | |
| Αναγνώστες καρτών | Έλεγχος με κάρτα ή μπρελόκ. Αναγνώστης ETP χρειάζεται αποκωδικοποιητή MORX και είσοδο εντολών της κεντρικής μονάδας. |
|
| Ηλεκτρικές κλειδαριές | Βοηθούν στην ασφάλιση του κλειστού φύλλου της πύλης. Η επιλογή της κλειδαριάς, η τροφοδοσία και ο χρονισμός πρέπει να είναι συμβατά με τη συγκεκριμένη μονάδα ελέγχου και την πύλη. |
|
| Εφεδρική και ηλιακή τροφοδοσία | Μπαταρία PS124 διατηρεί τη λειτουργία σε περίπτωση διακοπής ρεύματος· για το MC424LR30 απαιτείται καλώδιο CABLA11 και απενεργοποίηση Όλα σε αναμονή. Ηλιακό σετ Solemyo είναι μια αυτόνομη λύση τροφοδοσίας: δεν πρέπει να είναι ταυτόχρονα συνδεδεμένο το ηλεκτρικό δίκτυο και πρέπει να είναι ενεργοποιημένη η λειτουργία Stand-by all. |
Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Ανοίξτε το ελαστικό κάλυμμα, εισαγάγετε το παρεχόμενο κλειδί και στρέψτε το κατά 90° δεξιόστροφα. Στη συνέχεια μετακινήστε την πύλη χειροκίνητα. Για να ασφαλίσετε ξανά τον μηχανισμό, τοποθετήστε το φύλλο περίπου στη μέση της διαδρομής ανοίγματος και στρέψτε το κλειδί κατά 90° αριστερόστροφα. Πριν από την επόμενη κίνηση με το μοτέρ, βεβαιωθείτε ότι ο μηχανισμός κίνησης έχει πράγματι ασφαλίσει.
Συντήρηση και ασφάλεια
Αναθέστε τον έλεγχο του μοτέρ και ολόκληρου του συστήματος αυτοματισμού το αργότερο 6 μήνες μετά την έναρξη λειτουργίας και στη συνέχεια τακτικά, ανάλογα με τη χρήση. Με την τροφοδοσία αποσυνδεδεμένη, ο τεχνικός ελέγχει τα στηρίγματα, τις βίδες, τη διάβρωση, τα κινούμενα μέρη, τα στοπ και τις διατάξεις ασφαλείας· μετά τον έλεγχο εκτελεί δοκιμή λειτουργίας. Σε περίπτωση βλάβης ή ασυνήθιστης αντίστασης του μηχανισμού κίνησης, μη χρησιμοποιείτε την πύλη μέχρι να αποκατασταθεί η βλάβη.
Τεχνικά χαρακτηριστικά του μοτέρ
| Παράμετρος | Τιμή |
|---|---|
| Μοντέλο μοτέρ | TOO3024 |
| Τάση μοτέρ | 24 V DC |
| Τροφοδοσία μονάδας ελέγχου MC424LR30 | 230 V AC |
| Μέγιστο μήκος ενός φύλλου | 3 m |
| Μέγιστο βάρος ενός φύλλου | 300 kg |
| Ονομαστική / μέγιστη ισχύς εισόδου μοτέρ | 30 / 120 W |
| Ονομαστικό / μέγιστο ρεύμα | 1,1 / 5 A |
| Ονομαστική / μέγιστη δύναμη | 300 / 1 800 N |
| Ταχύτητα κίνησης | 0,014 m/s |
| Διαδρομή εμβόλου | 400 mm |
| Βαθμός προστασίας | IP54 |
| Θερμοκρασία λειτουργίας | −20 έως +50 °C |
| Βάρος μοτέρ χωρίς παρελκόμενα | 5,5 kg |
| Διαστάσεις μοτέρ | 700 × 100 × 177 mm |
| Τρόπος λειτουργίας | Συνεχής λειτουργία |
Τα στοιχεία της NICE ισχύουν για θερμοκρασία περιβάλλοντος 20 °C (±5 °C). Το βάρος των 5,5 kg αφορά μόνο το μοτέρ. Η μέγιστη δύναμη και η ισχύς εισόδου δεν αποτελούν τιμές συνεχούς φορτίου.
