NICE SNA4 - ανταλλακτική μονάδα ελέγχου για μηχανισμούς κίνησης NICE Spinbus SN6041
| Διαθεσιμότητα προϊόντος: | κατόπιν ερωτήματος | Το προϊόν ενδέχεται να μην είναι διαθέσιμο, επικοινωνήστε μαζί μας για περισσότερες πληροφορίες. |
|---|
κατόπιν ερωτήματος
187,34 € με ΦΠΑ
| Βάρος |
|---|
| 0,50 kg |
Περιγραφή του προϊόντος NICE SNA4 - ανταλλακτική μονάδα ελέγχου για μηχανισμούς κίνησης NICE Spinbus SN6041
Μονάδα ελέγχου NICE SNA4 είναι συμβατή με μηχανισμούς κίνησης γκαραζόπορτας NICE Spinbus SN6041. Περιλαμβάνει σύνδεσμο τύπου SM για σύνδεση ραδιοφωνικού δέκτη (SMXI, OXI,...) από τηλεχειριστηρίων (Flor, Era Flor, Era One, Era Inti,...).
Υποστηρίζει την τεχνολογία BlueBus, η οποία επιτρέπει την εύκολη σύνδεση πρόσθετων συσκευών (φωτοκύτταρα, φάρος, αναγνώστες καρτών, διακόπτες με κλειδί, κ.λπ.) μόνο με τη χρήση καλωδίου δύο αγωγών, χωρίς να χρειάζεται να τηρηθεί η πολικότητα.
Χάρη στην τεχνολογία 24V είναι επίσης κατάλληλη για το ηλιακό σύστημα NICE Solemyo, το οποίο παρέχει τροφοδοσία και σε τοποθεσίες χωρίς πρόσβαση σε πηγή ηλεκτρικής ενέργειας. Είναι επίσης δυνατή η τροφοδοσία της μονάδας ελέγχου από εφεδρική μπαταρία NICE PS124, η οποία για αρκετές ώρες μετά από διακοπή ρεύματος επιτρέπει την εκτέλεση μερικών κύκλων ανοίγματος και κλεισίματος της γκαραζόπορτας. Όταν έχει ρυθμιστεί η λειτουργία αναμονής, η μονάδα ελέγχου με συνδεδεμένο δέκτη σήματος ελέγχου καταναλώνει μόλις 2 W (όταν τροφοδοτείται από μπαταρία PS124, ή από το ηλιακό σύστημα Solemyo, η κατανάλωση είναι μόλις 0,1 W).
Υποστηρίζει την τεχνολογία NICE Opera. Διάγνωση μέσω προειδοποιητικού φάρου.
Μετά την αξιολόγηση του μήκους του φύλλου, ρυθμίζονται αυτόματα τα διαστήματα επιτάχυνσης και επιβράδυνσης κατά το άνοιγμα και το κλείσιμο. Επιπλέον, είναι δυνατή η ρύθμιση της δύναμης, ταχύτητας κ.λπ. Βλ. προγραμματισμός της μονάδας ελέγχου του μηχανισμού κίνησης. Η ανίχνευση εμποδίων σε όλη τη διάρκεια της κίνησης του φύλλου εξασφαλίζει την ασφαλή λειτουργία των κινητήρων.
Μονάδα ελέγχου NICE SNA4 είναι κατάλληλη για τις κλιματικές συνθήκες της Σλοβακίας και πληροί όλα τα ευρωπαϊκά πρότυπα ασφαλείας.
Αξεσουάρ συμβατά με τη μονάδα ελέγχου NICE SNA4
Συνιστούμε να προμηθευτείτε επιπλέον προαιρετικά συμβατά αξεσουάρ για τη μονάδα ελέγχου:
| Τι | Γιατί | Τύπος |
|---|---|---|

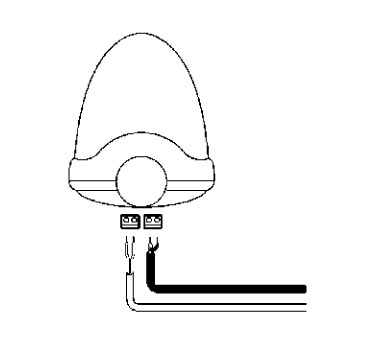

| Φάρος | Ο φάρος υποδεικνύει την κίνηση της πόρτας αναβοσβήνοντας — χρήσιμος σε εξόδους με περιορισμένη ορατότητα. Επιπλέον, διαθέτει ενσωματωμένη κεραία για μεγαλύτερη εμβέλεια του τηλεχειριστηρίου. | |
| Φωτοκύτταρα | Κατά το κλείσιμο ανιχνεύουν εμπόδια και σταματούν την κίνηση — έτσι η πόρτα δεν θα χτυπήσει αυτοκίνητα ή ανθρώπους. | - MoonBUS (MOFB) |
| Πομπός |
Για τον τηλεχειρισμό της πόρτας. |
- FloR (Flo2R-s, Flo4R-s) |
| Δέκτης | Απαραίτητος για τον τηλεχειρισμό της πόρτας. | - OXI - SMXI |
| Κεραία | Για καλύτερη εμβέλεια του τηλεχειριστηρίου. | - ενσωματωμένη στον φάρο LUCYB, MLBT - μόνο κεραία ABFKIT, ή ABF |
| Πληκτρολόγιο | Αν ξεχάσετε το τηλεχειριστήριο ή αν έρχονται συχνά πολλά οχήματα ή άτομα και δεν θέλετε να δίνετε τηλεχειριστήριο σε όλους ή να ανοίγετε την πόρτα μόνοι σας. | - MOTXR |
Εγχειρίδιο για τον πίνακα ελέγχου NICE SNA4 και τον μηχανισμό NICE Spinbus SN6041
Κατεβάστε εδώ το εγχειρίδιο του πίνακα ελέγχου NICE SNA4 και του μηχανισμού NICE Spinbus SN6041:
Εγχειρίδιο για τον πίνακα ελέγχου NICE SNA4 και τον μηχανισμό NICE Spinbus SN6041
Σύνδεση του πίνακα ελέγχου NICE SNA4 του μηχανισμού NICE Spinbus SN6041
...στο δίκτυο ηλεκτρικού ρεύματος
Απλώς συνδέστε τον μηχανισμό στην πρίζα.
...των πρόσθετων συσκευών
Προειδοποίηση: Πριν συνδέσετε, αποσυνδέσετε ή αλλάξετε τη συνδεσμολογία των πρόσθετων συσκευών, μην ξεχάσετε να διακόψετε την παροχή ηλεκτρικού ρεύματος, είτε από τον διακόπτη κυκλώματος, αφαιρώντας την ασφάλεια τροφοδοσίας, είτε αποσυνδέοντας την εφεδρική μπαταρία.
Πίνακας ελέγχου NICE SNA4 του μηχανισμού NICE Spinbus SN6041 παρέχει τις ακόλουθες εισόδους και εξόδους για πρόσθετες συσκευές:
| Είσοδος/έξοδος | Περιγραφή | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Προγραμματιζόμενη έξοδος, η λειτουργία της οποίας μπορεί να ρυθμιστεί με τον προγραμματισμό επιπέδου II για το L4, βλ. Προγραμματισμός επιπέδου II, L4 – Ένδειξη εξόδου. Μπορείτε να την προγραμματίσετε για τις ακόλουθες συσκευές:
|
|||||||||||||
| Είσοδος για παράλληλη σύνδεση συμβατών συσκευών που χρησιμοποιούν την τεχνολογία BlueBUS μέσω καλωδίου δύο αγωγών, μέσω του οποίου μεταδίδονται τόσο η ηλεκτρική τροφοδοσία όσο και το σήμα επικοινωνίας. | |||||||||||||
| STOP (Διακοπή) |
Είσοδος για συσκευές που σταματούν την κίνηση της πόρτας. Μπορούν να συνδεθούν οι εξής συσκευές:
|
||||||||||||
| Είσοδος για συσκευές που ελέγχουν βηματικά την κίνηση της πόρτας (βλ. Βηματικός έλεγχος κίνησης πόρτας). Μπορούν να συνδεθούν συσκευές με κανονικά ανοιχτή επαφή (NO). | |||||||||||||
| OPEN (Άνοιγμα) |
Είσοδος για συσκευές που ελέγχουν την κίνηση ανοίγματος της γκαραζόπορτας (βλ. Άνοιγμα γκαραζόπορτας). Μπορούν να συνδεθούν συσκευές με κανονικά ανοικτή επαφή (NO). | ||||||||||||
| AERIAL (Κεραία) |
είσοδος για την κεραία του ραδιοφωνικού δέκτη. Η κεραία είναι συνήθως ενσωματωμένη στον προειδοποιητικό φάρο, π.χ. NICE LUCYB, NICE MLBT, ή υπάρχει η δυνατότητα χρήσης ξεχωριστής εξωτερικής κεραίας NICE ABFKIT. |

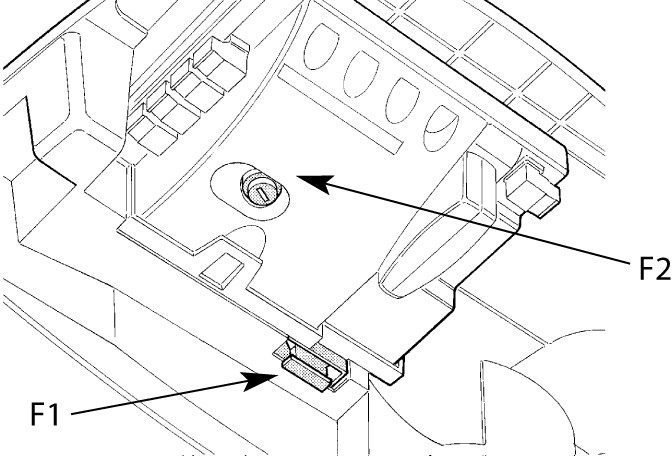

Ασφάλειες μηχανισμού κίνησης
 |
Στον μηχανισμό κίνησης υπάρχουν δύο ασφάλειες:
|

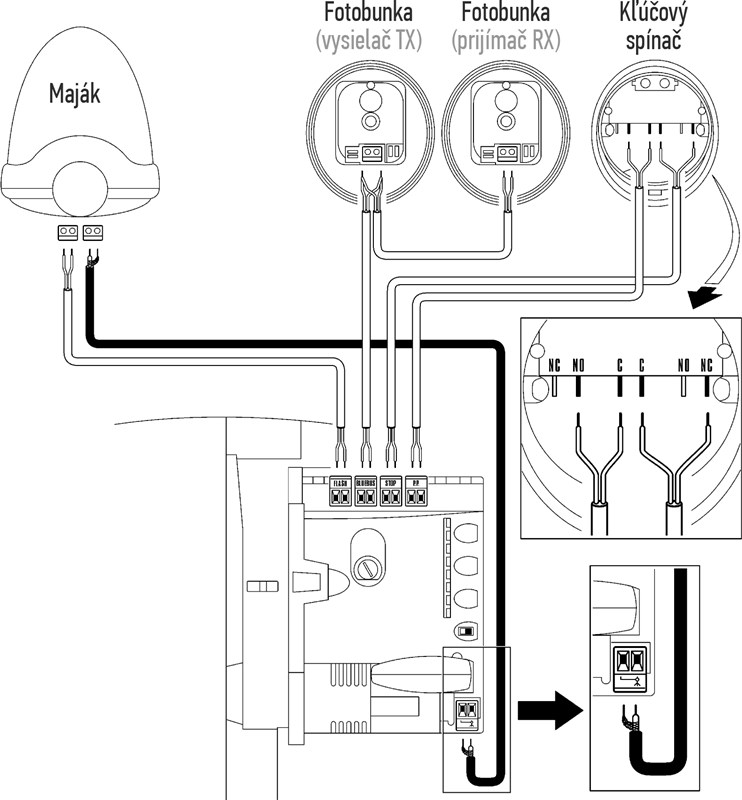

Τυπικό διάγραμμα συνδεσμολογίας:

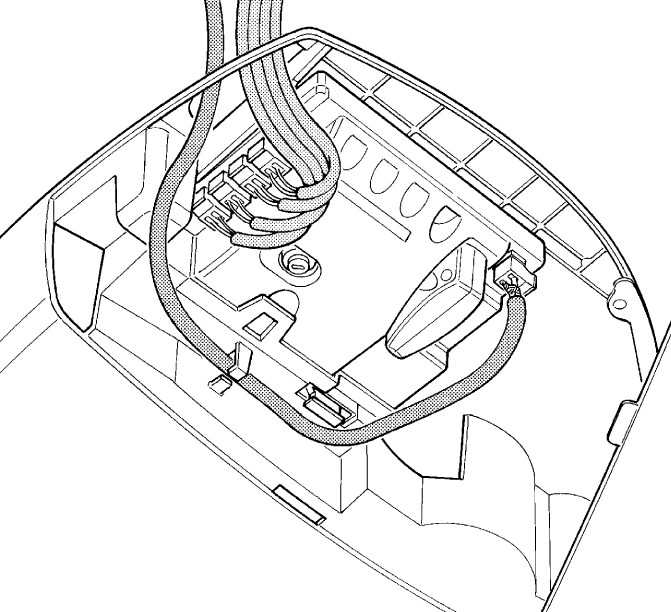

Σύνδεση καλωδίωσης
Περάστε τα καλώδια και συνδέστε τα στη μονάδα ελέγχου ως εξής:

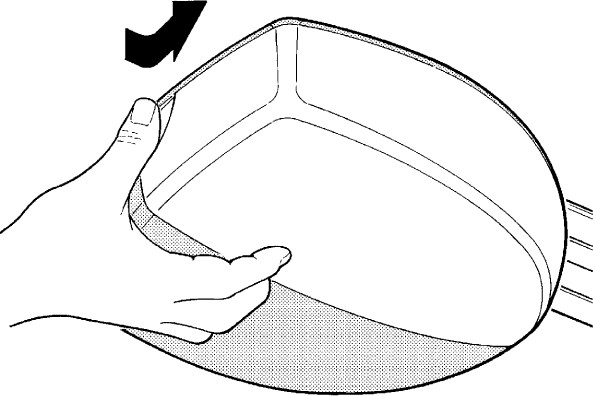

| 1. Πιέστε το λευκό κάλυμμα και περιστρέψτε το | 2. Περάστε τα καλώδια από το άνοιγμα, περάστε το καλώδιο της κεραίας από το πλάι μέσα από τον κρίκο και συνδέστε όλα τα καλώδια. |
|---|---|
 |
 |
Φωτοκύτταρα μηχανισμού κίνησης
Η ιδιαίτερα φιλική προς τον χρήστη τεχνολογία BlueBUS επιτρέπει την τροφοδοσία και τον έλεγχο έως και 6 ζευγών φωτοκυττάρων μέσω καλωδίου δύο αγωγών.
ΣΥΝΔΕΣΗ ΠΟΛΛΩΝ ΖΕΥΓΩΝ ΦΩΤΟΚΥΤΤΑΡΩΝ NICE MOFB ΣΤΟ ΔΙΚΤΥΟ ΔΕΔΟΜΕΝΩΝ NICE BLUEBUS
Τοποθετήστε τα φωτοκύτταρα γύρω από την πύλη ή την πόρτα, σύμφωνα με τις ενδεικτικές διατάξεις πλήρους συνδεσμολογίας και ρυθμίστε τους βραχυκυκλωτήρες σύμφωνα με τον πίνακα ρυθμίσεων βραχυκυκλωτήρων των φωτοκυττάρων NICE MOFB του μηχανισμού κίνησης της πύλης. Για να αποφευχθούν παρεμβολές μεταξύ ζευγών που βρίσκονται κοντά το ένα στο άλλο, πρέπει να τηρείται, σύμφωνα με αυτές τις ενδεικτικές διατάξεις, ο προσανατολισμός των πομπών TX και των δεκτών RX. Συνδέστε τα φωτοκύτταρα παράλληλα, όπως φαίνεται στο διάγραμμα (δεν χρειάζεται να τηρηθεί η πολικότητα):

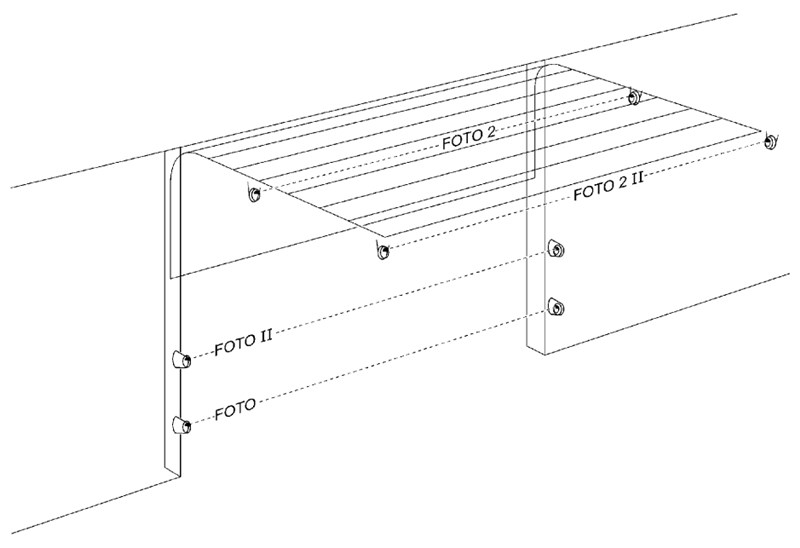

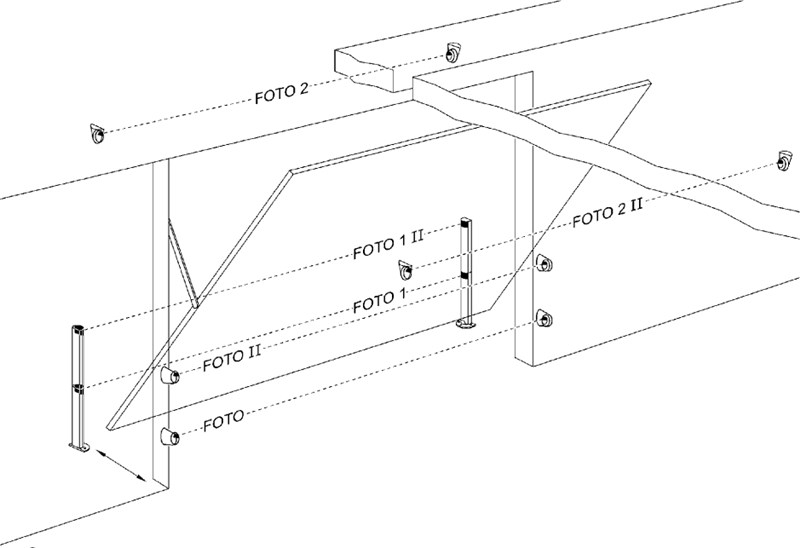

Ενδεικτική διάταξη σύνδεσης φωτοκυττάρων
| Τμηματική γκαραζόπορτα | Ανακλινόμενη γκαραζόπορτα |
|---|---|
 |
 |
Αν θέλετε τα φωτοκύτταρα να λειτουργούν ως μηχανισμοί ανοίγματος της πύλης (βλ. FA1 και FA2 στο διάγραμμα), δηλαδή να ανοίγουν την πύλη όταν περνάτε με το όχημα ανάμεσα στον οπτικό τους άξονα, πρέπει να διακόψετε τη σύνδεση A στον πομπό TX καθώς και στον δέκτη RX, βλ. διάγραμμα:
Πίνακας ρυθμίσεων βραχυκυκλωτήρων φωτοκυττάρων NICE MOFB για μηχανισμό κίνησης πύλης
 |
Σύνδεση πολλών ζευγών φωτοκυττάρων στο σύστημα BlueBUS πραγματοποιείται με τη ρύθμιση διαφορετικών συνδυασμών βραχυκυκλωτήρων, ενώ κάθε συνδεδεμένο ζεύγος πρέπει να έχει μοναδικό συνδυασμό. Πρέπει να διασφαλιστεί ότι στο ίδιο δίκτυο δεδομένων BlueBUS δεν υπάρχουν δύο ζεύγη με τον ίδιο συνδυασμό. Για κάθε ζεύγος φωτοκυττάρων, ο βραχυκυκλωτήρας πρέπει να ρυθμιστεί στην ίδια τιμή τόσο στον πομπό TX όσο και στον δέκτη RX. Αν ο τύπος ρύθμισης χρησιμοποιεί μόνο έναν βραχυκυκλωτήρα, τοποθετείτε πάντα τον δεύτερο στην κενή θήκη, όπως φαίνεται στο αριστερό διάγραμμα. |
| Ονομασία ζεύγους φωτοκυττάρων | Ρύθμιση με συνδυασμό βραχυκυκλωτήρων |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 ΠΡΟΣΟΧΗ: ΜΗ ΕΠΙΤΡΕΠΤΗ ΔΙΑΜΟΡΦΩΣΗ! |
 |
|
FA1 |
 |
|
FA2 |
 |
Αν χρειαστεί να αντικαταστήσετε ένα φωτοκύτταρο για οποιονδήποτε λόγο, αρκεί να ρυθμίσετε σε αυτό την ίδια γέφυρα όπως στο αρχικό και δεν χρειάζεται να εκτελέσετε τη διαδικασία αναγνώρισης των συσκευών.
Ραδιοφωνικός δέκτης για μηχανισμούς κίνησης
 |

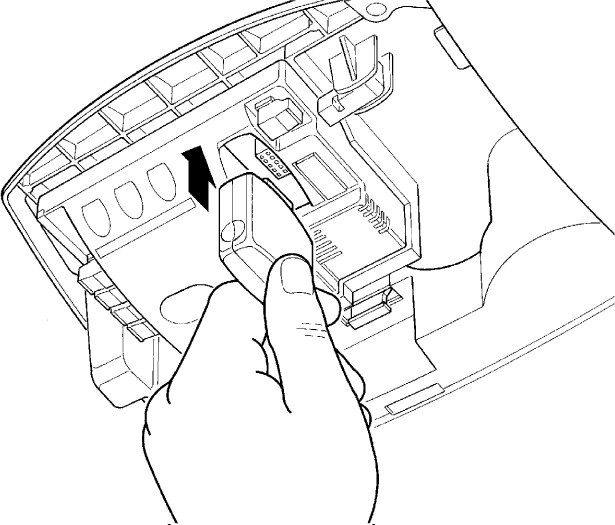

Μονάδα ελέγχου SNA4 του μηχανισμού κίνησης NICE Spinbus SN6041 διαθέτει υποδοχή SM για τη σύνδεση εξωτερικού ραδιοφωνικού δέκτη (π.χ. NICE OXI, NICE SMXI). Αυτός ο δέκτης είναι απαραίτητος για τη λήψη των εντολών που εκπέμπονται από τα τηλεχειριστήρια, δηλαδή αποτελεί απαραίτητη προϋπόθεση για τον εξ αποστάσεως έλεγχο της συρόμενης αυλόπορτας με τηλεχειριστήριο. |
Σύζευξη τηλεχειριστηρίων με τον μηχανισμό κίνησης
Επισκεφθείτε τον οδηγό σύζευξης τηλεχειριστηρίου με τον μηχανισμό κίνησης, ή κάντε κλικ εδώ:
Αναγνώριση συνδεδεμένων συσκευών του μηχανισμού κίνησης
Μετά από κάθε σύνδεση, αποσύνδεση ή αλλαγή της καλωδίωσης πρόσθετων συσκευών στις εισόδους BlueBUS και STOP πρέπει να πραγματοποιείται η διαδικασία αναγνώρισης των πρόσθετων συσκευών. Ο μηχανισμός κίνησης θα σας ειδοποιήσει ότι πρέπει να εκτελέσετε αυτή τη διαδικασία αναβοσβήνοντας τις λυχνίες LED L1 και L2.
 |
|

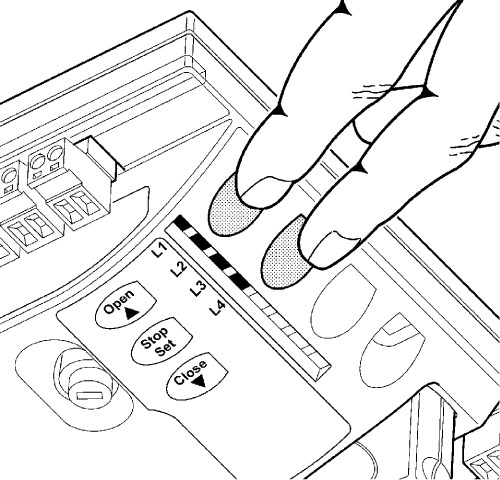

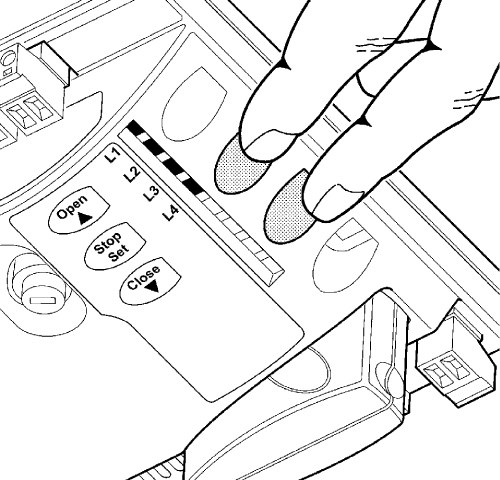

Αναγνώριση μήκους φύλλου γκαραζόπορτας
Για τη σωστή λειτουργία της κίνησης της πόρτας (και συγκεκριμένα για τον υπολογισμό της διαδρομής επιτάχυνσης και επιβράδυνσης και του μερικού ανοίγματος), ο μηχανισμός κίνησης πρέπει να προσδιορίσει μόνος του το μήκος του φύλλου της πόρτας. Κατά τη διάρκεια αυτής της διαδικασίας, ο μηχανισμός κίνησης μετακινεί την πόρτα από το ένα τέρμα στο άλλο και προσδιορίζει το μήκος της.
 |
|
Προγραμματισμός του μηχανισμού κίνησης
Η μονάδα ελέγχου SNA4 του μηχανισμού κίνησης Spinbus SN6041 επιτρέπει τον προγραμματισμό διαφόρων λειτουργιών, είτε ενεργοποιώντας/απενεργοποιώντας τη λειτουργία μέσω προγραμματισμού επιπέδου I., είτε ρυθμίζοντας την προκαθορισμένη παράμετρο μέσω προγραμματισμού επιπέδου II.

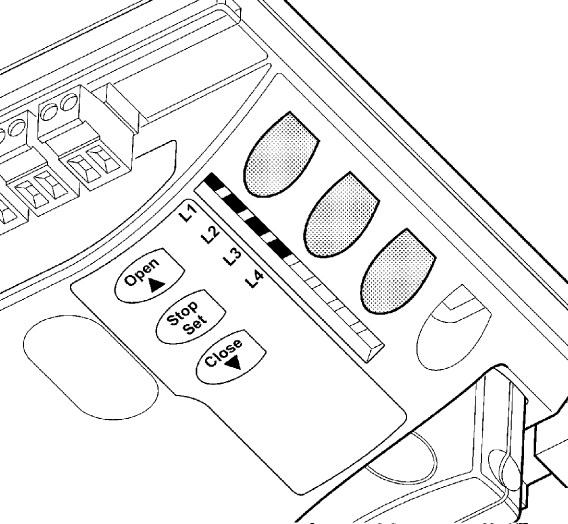

Μονάδα ελέγχου SNA4 διαθέτει τρία κουμπιά για τον χειρισμό και τον προγραμματισμό του μηχανισμού κίνησης:
 |
Κουμπί | Χρήση |
|---|---|---|
| Open | Το κουμπί επιτρέπει στον μηχανισμό κίνησης να δώσει εντολή ανοίγματος της πύλης. Χρησιμοποιείται επίσης κατά τον προγραμματισμό για να αυξήσετε την τιμή της υπό ρύθμιση παραμέτρου. | |
| Stop/Set | Το κουμπί επιτρέπει στον μηχανισμό κίνησης να δώσει εντολή διακοπής της πύλης. Πατώντας παρατεταμένα για 5 δευτερόλεπτα, μεταβαίνετε στον προγραμματισμό επιπέδου I. Με το επόμενο παρατεταμένο πάτημα, μεταβαίνετε στον προγραμματισμό επιπέδου II. για την τρέχουσα LED. | |
| Close | Το κουμπί επιτρέπει στον μηχανισμό κίνησης να δώσει εντολή κλεισίματος της πύλης. Χρησιμοποιείται επίσης κατά τον προγραμματισμό για να μειώσετε την τιμή της υπό ρύθμιση παραμέτρου. |
Προγραμματισμός — Επίπεδο I
Στο επίπεδο I, ο προγραμματισμός ενεργοποιεί/απενεργοποιεί τη συγκεκριμένη λειτουργία. Όταν μια λειτουργία είναι ενεργοποιημένη, ανάβει η αντίστοιχη LED στη μονάδα ελέγχου. Από το εργοστάσιο, όλες οι λειτουργίες είναι απενεργοποιημένες.
Για να εισέλθετε στον προγραμματισμό επιπέδου I, κρατήστε πατημένο το κουμπί «Stop/Set» για περίπου 5 δευτερόλεπτα, μέχρι να αρχίσει να αναβοσβήνει η LED L1. Στη συνέχεια, χρησιμοποιήστε τα κουμπιά «Open» και «Close» για να μετακινήσετε την τρέχουσα LED προς τα πάνω ή προς τα κάτω. Έχετε 10 δευτερόλεπτα για κάθε ενέργεια· διαφορετικά, ο μηχανισμός κίνησης θα εξέλθει από τη λειτουργία προγραμματισμού. Όταν η LED που αναβοσβήνει φτάσει πάνω από την LED της λειτουργίας που θέλετε να ενεργοποιήσετε/απενεργοποιήσετε, πατήστε μία φορά το κουμπί «Stop/Set» για να επιταχύνετε (λειτουργία ενεργοποιημένη) ή να επιβραδύνετε (λειτουργία απενεργοποιημένη) το αναβόσβημα και αφήστε το έτσι, ώστε ο μηχανισμός κίνησης να εξέλθει από τη λειτουργία προγραμματισμού μέσα σε 10 δευτερόλεπτα. Αν όλα έγιναν σωστά, η αντίστοιχη LED της λειτουργίας που ενεργοποιήθηκε θα παραμείνει αναμμένη.
Κατάλογος λειτουργιών που μπορούν να ενεργοποιηθούν μέσω προγραμματισμού:
| LED | Λειτουργία | Περιγραφή |
|---|---|---|
| L1 | Αυτόματο κλείσιμο |
Μετά από ορισμένο χρονικό διάστημα (που ρυθμίζεται στην ενότητα «Προγραμματισμός επιπέδου II — Διάρκεια παύσης» από το άνοιγμα της πύλης, αυτή αρχίζει να κλείνει αυτόματα. Αν η λειτουργία είναι απενεργοποιημένη, η πύλη μπορεί να λειτουργήσει μόνο κατόπιν εντολής από τηλεχειριστήριο πύλης κ.λπ. |
| L2 | Κλείσιμο μετά τη διακοπή των φωτοκυττάρων |
Η λειτουργία επιτρέπει στην πύλη να παραμένει ανοιχτή μόνο για όσο χρόνο χρειάζεται για τη διέλευση του οχήματος. Μόλις αποδεσμευτούν τα φωτοκύτταρα (αφού περάσει το όχημα), η πύλη αρχίζει να κλείνει αυτόματα μετά από 5 δευτερόλεπτα. Η λειτουργία αυτή συμπεριφέρεται με δύο τρόπους, ανάλογα με το αν είναι ενεργοποιημένο το αυτόματο κλείσιμο (βλ. προηγούμενη λειτουργία). Αυτόματο κλείσιμο ενεργοποιημένο — Η πύλη σταματά μόλις αποδεσμευτούν τα φωτοκύτταρα και αρχίζει να κλείνει μετά από 5 δευτερόλεπτα. Αυτό σημαίνει ότι μπορεί να μην ανοίξει πλήρως. |
| L3 | Ισχύς κινητήρα |
Η λειτουργία επηρεάζει την ευαισθησία του κινητήρα στα εμπόδια. Αν αυτή η λειτουργία είναι απενεργοποιημένη, ο μηχανισμός κίνησης είναι λιγότερο ευαίσθητος, κάτι που ενδείκνυται για μεγαλύτερες και βαρύτερες πύλες.. Αν η πύλη σας είναι μικρή και ελαφριά, μπορείτε να ενεργοποιήσετε. |
| L4 | Λειτουργία αναμονής |
Αυτή η λειτουργία επιτρέπει τον περιορισμό της κατανάλωσης ηλεκτρικής ενέργειας στο ελάχιστο. Είναι ιδανική για χρήση με τροφοδοσία από εφεδρική μπαταρία (π.χ. NICE PS124). Όταν η λειτουργία είναι ενεργή, η μονάδα ελέγχου απενεργοποιείται ένα λεπτό μετά την τελευταία κίνηση της πύλης. είσοδος BlueBUS (και συνεπώς όλες τις συσκευές που είναι συνδεδεμένες σε αυτήν), καθώς και όλες τις LED εκτός από την LED BlueBUS, η οποία θα αναβοσβήνει αργά. Σε αυτήν την κατάσταση, όταν ληφθεί εντολή, η μονάδα ελέγχου επανεκκινείται πρώτα και στη συνέχεια εκτελεί την εντολή. |
Προγραμματισμός — Επίπεδο II
Στο επίπεδο II, ο προγραμματισμός χρησιμοποιείται για τη ρύθμιση των τιμών των λειτουργιών (οι λειτουργίες αυτές διαφέρουν από εκείνες του επιπέδου I).).
Ξεχάστε τον προγραμματισμό επιπέδου I. Για να εισέλθετε στον προγραμματισμό επιπέδου II, κρατήστε πατημένο το κουμπί «Stop/Set» για περίπου 5 δευτερόλεπτα, μέχρι να αρχίσει να αναβοσβήνει η LED L1. Στη συνέχεια, χρησιμοποιήστε τα κουμπιά «Open» και «Close» για να μετακινήσετε την τρέχουσα LED προς τα πάνω ή προς τα κάτω. Έχετε 10 δευτερόλεπτα για κάθε ενέργεια· διαφορετικά, ο μηχανισμός κίνησης θα εξέλθει από τη λειτουργία προγραμματισμού. Όταν η LED που αναβοσβήνει φτάσει πάνω από την LED της λειτουργίας της οποίας θέλετε να ρυθμίσετε την παράμετρο, πατήστε παρατεταμένα το κουμπί «Stop/Set» για να μεταβείτε στη ρύθμιση της συγκεκριμένης LED. Η LED που θα παραμείνει αναμμένη (ενώ εξακολουθείτε να κρατάτε πατημένο το «Stop/Set») υποδεικνύει την τρέχουσα τιμή της παραμέτρου. Μπορείτε να αυξήσετε ή να μειώσετε αυτήν την τιμή χρησιμοποιώντας τα κουμπιά «Open» ή « "Close» (κρατώντας πατημένο το κουμπί «Stop/Set»). Στη συνέχεια αφήστε το «Stop/Set» και αφήστε το έτσι, ώστε ο μηχανισμός κίνησης να εξέλθει από τη λειτουργία προγραμματισμού μέσα σε 10 δευτερόλεπτα. Για να ελέγξετε αν όλα έγιναν σωστά, επαναλάβετε τη διαδικασία χωρίς να αλλάξετε την τιμή της παραμέτρου.
Κατάλογος λειτουργιών των οποίων οι τιμές μπορούν να ρυθμιστούν μέσω προγραμματισμού:
|
LED εισόδου — Όνομα |
LED ρύθμισης — Τιμή |
|---|---|
| L1 — Διάρκεια παύσης Αν η τιμή είναι «Αυτόματο κλείσιμο» στον προγραμματισμό επιπέδου I. |
L1 — 10 δευτερόλεπτα L2 — 20 δευτερόλεπτα L3 — 40 δευτερόλεπτα L4 — 80 δευτερόλεπτα |
|
L2 — Τύπος βηματικής λειτουργίας Ορίζει τη σειρά κινήσεων της πύλης που πραγματοποιείται με επανειλημμένο πάτημα, π.χ. του κουμπιού στο τηλεχειριστήριο της πύλης ή μέσω της ενεργοποίησης της εισόδου είσοδος STEP-BY-STEP (γνωστή επίσης ως P.P., ή Βηματική λειτουργία). |
L1 — Άνοιγμα/Διακοπή/Κλείσιμο/Διακοπή L2 — Άνοιγμα/Διακοπή/Κλείσιμο/Άνοιγμα L3 — Λειτουργία πολυκατοικίας L4 — Χειρισμός με συνεχή παρουσία χειριστή |
|
Ρυθμίζει την ταχύτητα κίνησης της πύλης κατά την κανονική λειτουργία (όχι κατά την εκκίνηση ή την επιβράδυνση). |
L1 — Πολύ αργή (55%) L2 — Αργή (70%) L3 — Μεσαία (85%)) L4 — Γρήγορη (100%) |
|
Ρυθμίζει πότε θα πρέπει να σταλεί σήμα στην έξοδο FLASH . |

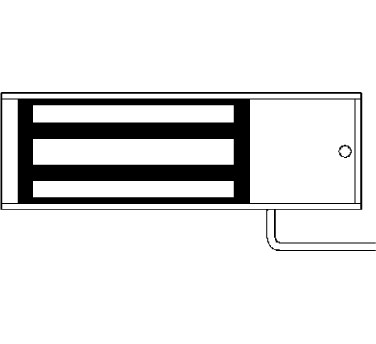

L1 — Ένδειξη ανοιχτής πύλης L2 — Προειδοποιητικός φάρος L3 — Ηλεκτρομηχανική κλειδαριά L4 — Ηλεκτρομαγνητική κλειδαριά |

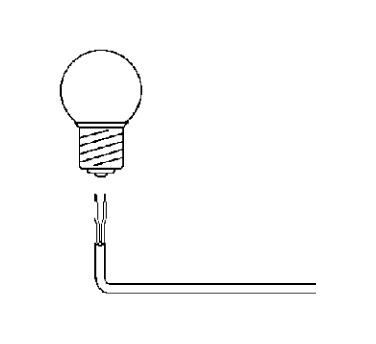

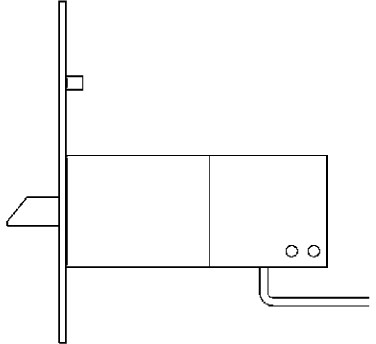

Σύνδεση πρόσθετων εξωτερικών συσκευών στον μηχανισμό κίνησης
 |

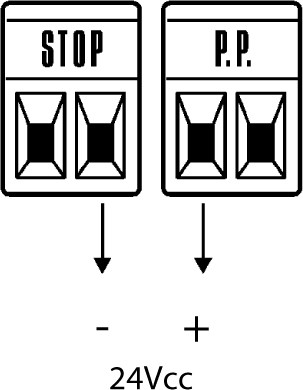

Αν χρειάζεται να συνδέσετε στον μηχανισμό κίνησης πρόσθετες συσκευές που απαιτούν εξωτερική τροφοδοσία (π.χ. φωτισμό ένδειξης, διακόπτη με κλειδί, μαγνητικές κάρτες κ.λπ.), συνδέστε τη συσκευή σύμφωνα με το διάγραμμα. Η παρεχόμενη τάση είναι 24Vdc -30% έως +50%, με μέγιστο ρεύμα 100mA. |
Ειδικές λειτουργίες του μηχανισμού κίνησης
Η πύλη παραμένει συνεχώς ανοιχτή
Αν η εντολή στην είσοδο STEP-BY-STEP (γνωστή επίσης ως P.P. ή βηματική λειτουργία) διαρκεί περισσότερο από 3 δευτερόλεπτα, η μονάδα ελέγχου κρατά την πύλη ανοιχτή όσο διαρκεί η εντολή. Η λειτουργία αυτή είναι ιδιαίτερα χρήσιμη σε συνδυασμό με χρονοδιακόπτη.
Εξαναγκασμένη κίνηση
Αν κάποια διάταξη ασφαλείας παρουσιάσει βλάβη ή, για παράδειγμα, μια μη αφαιρούμενη στερεά παρεμπόδιση βρεθεί στη δέσμη των φωτοκυττάρων και η πύλη δεν κινείται για λόγους ασφαλείας, μπορείτε να ενεργοποιήσετε τη λειτουργία «Χειρισμός με συνεχή παρουσία χειριστή», είτε μόνιμα, στον Προγραμματισμό επιπέδου II. στη ρύθμιση L2 - Τύπος βηματικής λειτουργίας στην τιμή L4 - Χειρισμός με συνεχή παρουσία χειριστή, είτε προσωρινά:
- Δώστε εντολή στην πύλη (με το τηλεχειριστήριο, με τον διακόπτη με κλειδί κ.λπ.)
- Αν υπάρχει κάποιο πρόβλημα, η πύλη δεν θα κινηθεί και ο φάρος πιθανότατα θα σηματοδοτήσει σφάλμα.
- Γι' αυτό, μέσα σε 3 δευτερόλεπτα από την προηγούμενη εντολή, δώστε ξανά την εντολή και κρατήστε την πατημένη.
- Όσο κρατάτε πατημένη την εντολή, η πύλη θα κινείται· μόλις την αφήσετε, θα σταματήσει.
Αντιμετώπιση προβλημάτων του μηχανισμού κίνησης
Αν κάτι δεν είναι σαφές ή αντιμετωπίζετε οποιοδήποτε άλλο πρόβλημα, μη διστάσετε να επικοινωνήστε με την τεχνική υποστήριξή μας για μηχανισμούς κίνησης NICE.
Ανάλογα με τη φύση του προβλήματος
Κατά την εγκατάσταση (ή σε περίπτωση βλάβης του μηχανισμού κίνησης) ενδέχεται να αντιμετωπίσετε κάποιο από τα ακόλουθα προβλήματα:
|
Πρόβλημα |
Πιθανή λύση |
|---|---|
|
Η πύλη δεν ανταποκρίνεται στην εντολή του τηλεχειριστηρίου και η λυχνία LED στο τηλεχειριστήριο δεν ανάβει. |
Ελέγξτε αν οι μπαταρίες του τηλεχειριστηρίου του μηχανισμού κίνησης είναι σε καλή κατάσταση· αν όχι, αντικαταστήστε τις. Οδηγίες θα βρείτε στο εγχειρίδιο του συγκεκριμένου τηλεχειριστηρίου. |
|
Η πύλη δεν ανταποκρίνεται στην εντολή του τηλεχειριστηρίου, αλλά η λυχνία LED στο τηλεχειριστήριο ανάβει. |
Ελέγξτε αν το τηλεχειριστήριο έχει αποθηκευτεί στη μνήμη του δέκτη λειτουργεί σωστά ή δοκιμάστε να το τηλεχειριστήριο αποθηκεύσετε ξανά. |
|
Η πύλη δεν κινείται και η λυχνία LED BlueBUS δεν αναβοσβήνει.
|
Ελέγξτε αν ο μηχανισμός κίνησης τροφοδοτείται με 230V. Αν ναι, ελέγξτε με πολύμετρο και τις δύο ασφάλειες και, αν χρειάζεται, αντικαταστήστε τις με καινούργιες ίδιων χαρακτηριστικών. |
|
Η πύλη δεν κινείται και ο φάρος δεν αναβοσβήνει. |
Ελέγξτε αν ο μηχανισμός κίνησης έχει καταγράψει την εντολή. Όταν δοθεί εντολή από με το τηλεχειριστήριο θα πρέπει να η λυχνία LED BlueBUS αναβοσβήσει γρήγορα δύο φορές. Αν η εντολή δοθεί από άλλη συσκευή μέσω της εισόδου STEP-BY-STEP (P.P.), θα πρέπει να ανάψει η αντίστοιχη Λυχνία LED STEP-BY-STEP. |
|
Η γκαραζόπορτα δεν κινείται και ο φάρος αναβοσβήνει μερικές φορές. |
Μετρήστε τις αναλαμπές και δείτε Διάγνωση μέσω των αναλαμπών του φάρου. |
|
Η γκαραζόπορτα κινείται, αλλά σταματά αμέσως και αρχίζει να κινείται προς την αντίθετη κατεύθυνση. |
Η προγραμματισμένη ισχύς του μοτέρ είναι πιθανότατα πολύ χαμηλή για τη γκαραζόπορτά σας. Ελέγξτε αν υπάρχουν εμπόδια που εμποδίζουν την κίνηση της γκαραζόπορτας και, αν χρειάζεται, αυξήστε την ισχύ του μηχανισμού κίνησης. |
|
Η γκαραζόπορτα ξεκινά να κινείται, αλλά ο φάρος δεν λειτουργεί. |
Ελέγξτε αν υπάρχει τάση στην έξοδο FLASH κατά την κίνηση της γκαραζόπορτας (το επίπεδο της τάσης δεν έχει σημασία, περίπου 10-30Vdc). Αν υπάρχει τάση στην έξοδο, το πρόβλημα βρίσκεται πιθανότατα στον φάρο (ή σε κάποια άλλη συσκευή), δοκιμάστε να τον αντικαταστήσετε με έναν παρόμοιο για να δείτε αν λειτουργεί. Αν δεν υπάρχει τάση στην έξοδο, η έξοδος FLASH ενδέχεται να είναι υπερφορτωμένη. Ελέγξτε μήπως έχει βραχυκυκλώσει η καλωδίωση. |
Διάγνωση μέσω των αναλαμπών του φάρου
Κατά την κίνηση της γκαραζόπορτας ο φάρος αναβοσβήνει τακτικά κάθε δευτερόλεπτο. Σε περίπτωση προβλήματος, ο φάρος υποδεικνύει το σφάλμα με δύο διαδοχικές σειρές ταχύτερων αναλαμπών.
|
Σειρά αναλαμπών |
Σφάλμα |
Λύση |
|---|---|---|
|
1 αναλαμπή παύση 1 δευτερολέπτου 1 αναλαμπή |
Σφάλμα BlueBUS
|
Οι συσκευές που είναι συνδεδεμένες στην είσοδο BlueBUS δεν ανταποκρίνονται στις συσκευές που εντοπίστηκαν κατά τη φάση αναγνώρισης των συσκευών. Εκτελέστε ξανά τη φάση αναγνώρισης. Αν αυτό δεν βοηθήσει, δοκιμάστε άλλη μία φορά· διαφορετικά, θα πρέπει να εντοπίσετε την ελαττωματική συσκευή με τη μέθοδο του αποκλεισμού και να την αντικαταστήσετε (να την αγοράσετε, να ζητήσετε αντικατάσταση λόγω ελαττώματος ή να την επισκευάσετε). Διαφορετικά, θα πρέπει να εντοπίσετε την ελαττωματική συσκευή με τη μέθοδο του αποκλεισμού και να την αντικαταστήσετε (να την αγοράσετε, να ζητήσετε αντικατάσταση λόγω ελαττώματος ή να την επισκευάσετε). |
|
2 αναλαμπές παύση 1 δευτερολέπτου 2 αναλαμπές |
Ενεργοποίηση φωτοκυττάρων |
Ενεργοποιούνται τα φωτοκύτταρα, κάτι που είναι φυσιολογικό αν διακοπεί η δέσμη τους κατά το κλείσιμο της γκαραζόπορτας. Αν η δέσμη δεν διακόπηκε, τα φωτοκύτταρα μπορεί να είναι βρόμικα, να τυφλώνονται από έντονο φως ή να είναι ελαττωματικά. |
|
3 αναλαμπές παύση 1 δευτερολέπτου 3 αναλαμπές |
Ενεργοποίηση περιοριστή ισχύος του μοτέρ
|
Κατά την κίνηση, η γκαραζόπορτα ανιχνεύει αυξημένη τριβή — ίσως η γκαραζόπορτα δεν είναι σωστά ρυθμισμένη. Δοκιμάστε να την κινήσετε χειροκίνητα και να τη ρυθμίσετε εκ νέου. Διαφορετικά, συνήθως βοηθά η αύξηση της ισχύος του μοτέρ. |
|
4 αναλαμπές παύση 1 δευτερολέπτου 4 αναλαμπές |
Ενεργοποίηση της εισόδου STOP
|
Εστάλη εντολή στην είσοδο STOP, επομένως, αν πρόκειται για μη αναμενόμενη συμπεριφορά, ελέγξτε τις συσκευές που είναι συνδεδεμένες σε αυτήν. |
|
5 αναλαμπές παύση 1 δευτερολέπτου 5 αναλαμπές |
Εσωτερικό σφάλμα της μονάδας ελέγχου |
Περιμένετε 30 δευτερόλεπτα και επαναλάβετε. Αν το πρόβλημα επιμένει, δοκιμάστε να την επαναφέρετε. Διαφορετικά, πιθανότατα θα χρειαστεί επισκευή ή αντικατάσταση της μονάδας ελέγχου. |
|
6 αναλαμπές παύση 1 δευτερολέπτου 6 αναλαμπές |
Έχει συμπληρωθεί το ωριαίο όριο κινήσεων. |
Περιμένετε μερικά λεπτά, μέχρι ο περιοριστής κύκλων να πέσει κάτω από το όριο. |
|
7 αναλαμπές παύση 1 δευτερολέπτου 7 αναλαμπές |
Εσωτερικό σφάλμα ηλεκτρονικών κυκλωμάτων. |
Αποσυνδέστε ολόκληρο τον μηχανισμό κίνησης για μερικά δευτερόλεπτα και δοκιμάστε ξανά. Αν το πρόβλημα επιμένει, δοκιμάστε να την επαναφέρετε. Διαφορετικά, πιθανότατα θα χρειαστεί επισκευή ή αντικατάσταση της μονάδας ελέγχου. |
|
8 αναλαμπές παύση 1 δευτερολέπτου 8 αναλαμπές |
Ενεργή συνεχής εντολή.
|
Στέλνεται συνεχώς εντολή στον μηχανισμό κίνησης — ελέγξτε τις συσκευές που είναι συνδεδεμένες στην είσοδο OPEN. Αν έχετε συνδέσει χρονοδιακόπτη, πιθανότατα αυτός είναι η αιτία.
|
Διάγνωση μέσω των αναλαμπών των λυχνιών LED
Στη μονάδα ελέγχου SNA4 του μηχανισμού κίνησης NICE Spinbus SN6041 υπάρχουν δύο ομάδες λυχνιών LED, καθεμία από τις οποίες, μέσω αναλαμπών ή σταθερής φωτεινής ένδειξης, υποδεικνύει την κανονική λειτουργία της μονάδας ελέγχου ή διαγιγνώσκει σφάλματα, σύμφωνα με τους παρακάτω πίνακες.
Οριζόντιες λυχνίες LED BLUEBUS, STOP, PP, OPEN
|
Ένδειξη |
Κατάσταση |
Λύση |
|---|---|---|
|
Λυχνία LED BlueBUS |
||
|
Σβηστή |
Σφάλμα
|
Ελέγξτε τη σύνδεση με το ηλεκτρικό δίκτυο. Αν είναι σωστή, ελέγξτε τις ασφάλειες F1 και F2 και, αν χρειάζεται, αντικαταστήστε τις με καινούργιες ίδιων χαρακτηριστικών. |
|
Αναμμένη |
Σοβαρό σφάλμα
|
Δοκιμάστε να αποσυνδέσετε τη μονάδα ελέγχου ή όλες τις εισόδους. Αν αυτό δεν βοηθήσει, κάντε επαναφορά και, αν εξακολουθεί να μην βοηθά, πιθανότατα θα χρειαστεί να αντικαταστήσετε τη μονάδα ελέγχου. |
|
Αναβοσβήνει ανά διαστήματα ενός δευτερολέπτου |
Όλα εντάξει |
Κανονική λειτουργία της μονάδας ελέγχου. |
|
2 γρήγορες αναλαμπές |
Άλλαξε η κατάσταση στις εισόδους |
Κανονική λειτουργία — άλλαξε η κατάσταση στην είσοδο STEP-BY-STEP, STOP, OPEN, ενεργοποιήθηκαν φωτοκύτταρα, ή ο μηχανισμός κίνησης έλαβε εντολή από το τηλεχειριστηρίου. |
|
Σειρές αναλαμπών που χωρίζονται από παύση ενός δευτερολέπτου |
Περισσότερες επιλογές |
Ο αριθμός των αναλαμπών σε κάθε σειρά αντιστοιχεί στη διάγνωση βλαβών μέσω του φάρου. |
|
LED STOP (Διακοπή) |
||
|
Δεν ανάβει |
Η είσοδος STOP ενεργοποιήθηκε |
Ελέγξτε τις συσκευές που είναι συνδεδεμένες στην είσοδο STOP. |
|
Ανάβει |
Όλα καλά |
Η είσοδος STOP δεν είναι ενεργή. |
|
LED STEP-BY-STEP (γνωστή και ως P.P., βηματική λειτουργία) |
||
|
Δεν ανάβει |
Όλα καλά |
Είσοδος STEP-BY-STEP δεν είναι ενεργή. |
|
Ανάβει |
Η είσοδος STEP-BY-STEP ενεργοποιήθηκε |
Κανονική λειτουργία της μονάδας ελέγχου, εάν ήταν ενεργή συσκευή συνδεδεμένη στην είσοδο STEP-BY-STEP. |
|
LED OPEN (Άνοιγμα) |
||
|
Δεν ανάβει |
Όλα καλά |
Είσοδος OPEN δεν είναι ενεργή.
|
|
Ανάβει |
Η είσοδος OPEN ενεργοποιήθηκε |
Κανονική λειτουργία της μονάδας ελέγχου, εάν ήταν ενεργή συσκευή συνδεδεμένη στην είσοδο OPEN. |
Κάθετες λυχνίες LED L1–L4
|
Ένδειξη |
Αντιμετώπιση |
|---|---|
|
LED 1 |
|
|
Δεν ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Αυτόματο κλείσιμο δεν είναι ενεργοποιημένη. |
|
Ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Αυτόματο κλείσιμο είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 2 |
|
|
Δεν ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Κλείσιμο μετά τη διακοπή των φωτοκυττάρων δεν είναι ενεργοποιημένη. |
|
Ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Κλείσιμο μετά τη διακοπή των φωτοκυττάρων είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 3 |
|
|
Δεν ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Ισχύς κινητήρα δεν είναι ενεργοποιημένη. |
|
Ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Ισχύς κινητήρα είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 4 |
|
|
Δεν ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Κατάσταση αναμονής δεν είναι ενεργοποιημένη. |
|
Ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Κατάσταση αναμονής είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
Τοποθέτηση εφεδρικής μπαταρίας στον μηχανισμό κίνησης NICE Spinbus SN6041
Εφεδρική μπαταρία NICE PS124 δεν περιλαμβάνεται στον βασικό εξοπλισμό του μηχανισμού κίνησης, αλλά μπορείτε να την παραγγείλετε ξεχωριστά. Χρησιμοποιείται σε περίπτωση διακοπής ρεύματος, οπότε ο μηχανισμός κίνησης της πύλης τροφοδοτείται από αυτήν. Η μπαταρία φορτίζεται συνεχώς από το ηλεκτρικό δίκτυο.

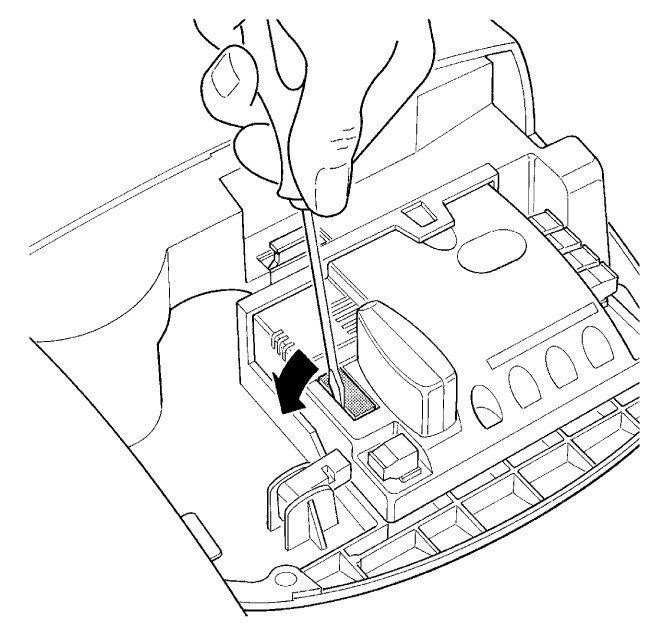

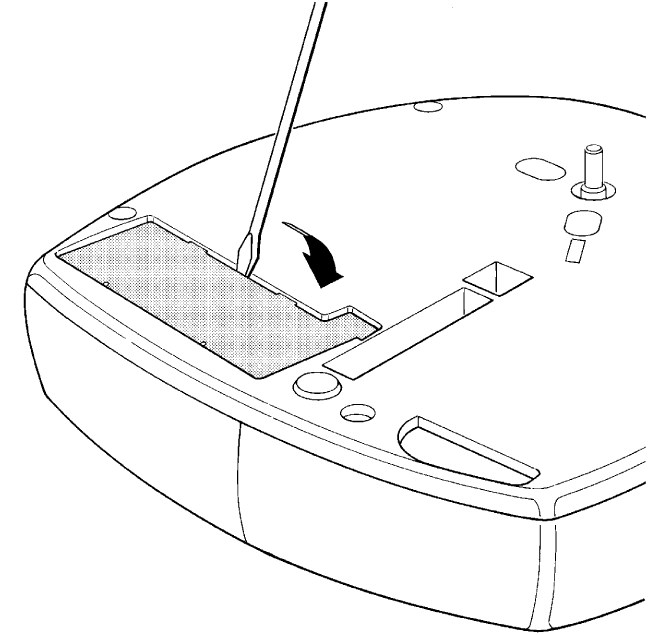

| 1. Ανασηκώστε το πλαστικό κάλυμμα του συνδέσμου της μπαταρίας | 2. Ανασηκώστε το πλαστικό κάλυμμα της θήκης της μπαταρίας |
|---|---|
 |
 |

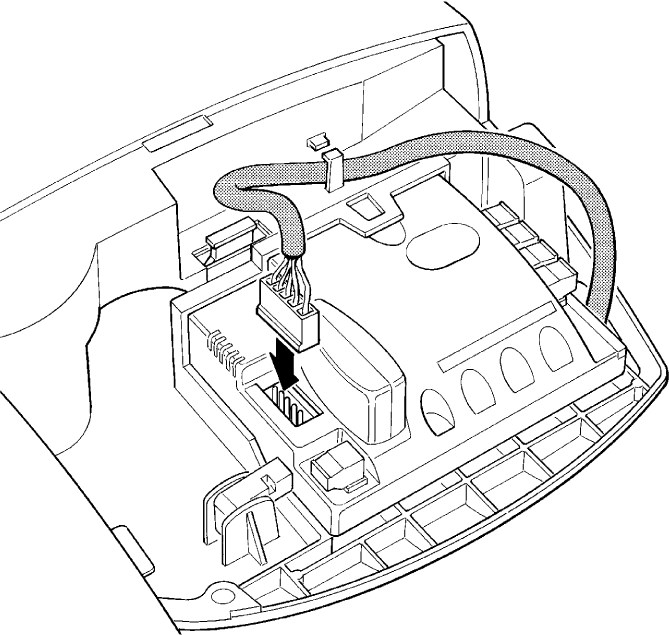

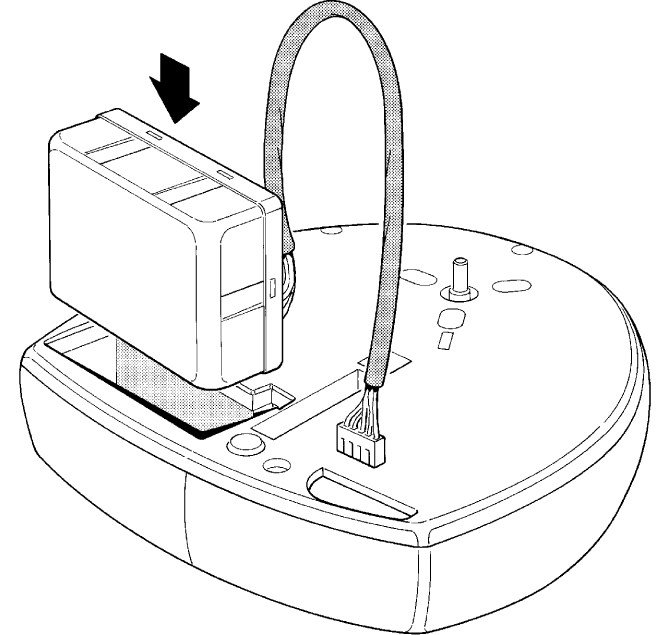

| 3. Τοποθετήστε την μπαταρία στη θήκη όπως φαίνεται στην εικόνα και περάστε το καλώδιο τροφοδοσίας προς τη μονάδα ελέγχου | 4. Συνδέστε το βύσμα στη μονάδα ελέγχου |
 |
 |
Επαναφορά της μονάδας ελέγχου
1. Πατήστε ταυτόχρονα και κρατήστε πατημένα πρώτα (Άνοιγμα) α τρίτο (Κλείσιμο) κουμπί.
2. Όταν ανάψουν όλες οι λυχνίες LED, αφήστε το.
3. Περιμένετε μέχρι η μονάδα ελέγχου να μηδενιστεί.
Τεχνικά χαρακτηριστικά της μονάδας ελέγχου NICE SNA4 για τον μηχανισμό κίνησης NICE Spinbus SN6041
| Μοντέλο | NICE SNA4 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Περιγραφή τύπου | Μονάδα ελέγχου για κινητήρα με μειωτήρα NICE Spinbus SN6041 για αυτόματη λειτουργία γκαραζοπορτών σε ιδιωτικούς χώρους. | ||||||||||
| Εφεδρική τροφοδοσία | υπάρχει δυνατότητα αγοράς και εγκατάστασης εφεδρική μπαταρία NICE PS124 | ||||||||||
| Φωτισμός | Δεν διαθέτει, ο λαμπτήρας βρίσκεται στον μηχανισμό κίνησης. | ||||||||||
| Έξοδος για φάρο |
Ανάλογα με την προγραμματισμένη έξοδο:
|
||||||||||
| Έξοδος BlueBUS | μία έξοδος για 6 συσκευές BlueBUS | ||||||||||
| Είσοδος STOP | για κανονικά ανοικτές, κανονικά κλειστές επαφές και συσκευές με σταθερή αντίσταση 8,2KΩ | ||||||||||
| Είσοδος STEP-BY-STEP (P.P., βηματική λειτουργία) | κανονικά ανοικτή (το κλείσιμο της επαφής δίνει την εντολή «Βηματική λειτουργία") | ||||||||||
| Ραδιοδέκτης | χωρίς δέκτη, υποδοχή «SM» για δέκτες NICE SMXI, NICE OXI κ.λπ. | ||||||||||
| Είσοδος κεραίας | 52Ω για ομοαξονικό καλώδιο RG-58 (ή αντίστοιχο) | ||||||||||
| Λειτουργίες προγραμματισμού | 4 λειτουργίες ενεργοποίησης/απενεργοποίησης (Προγραμματισμός επιπέδου I.) 4 ρυθμιζόμενες λειτουργίες (Προγραμματισμός επιπέδου II.) |
||||||||||
| Λειτουργίες αυτόματης εκμάθησης |
|
||||||||||
| Θερμοκρασία λειτουργίας | -20°C έως +50°C | ||||||||||
| Χρήση σε αλμυρά, όξινα και δυνητικά εκρηκτικά περιβάλλοντα | όχι | ||||||||||
| Κατηγορία προστασίας | IP00 |
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
