Περιγραφή του προϊόντος NICE Naked Sliding NKSL400 - γυμνός μηχανισμός κίνησης συρόμενης αυλόπορτας έως 6 m/400 kg (A)

NICE NAKED NKSL400 – μηχανισμός κρυμμένος μέσα στον στύλο

NICE NKSL400 είναι ένας συμπαγής ηλεκτρομηχανικός μηχανισμός για συρόμενη πόρτα έως 6 m και 400 kg, σχεδιασμένος για ενσωμάτωση απευθείας σε κοίλο στύλο. Παραδίδεται χωρίς εξωτερικά καλύμματα και με ενσωματωμένη μονάδα ελέγχου NKA3R10. Ο ίδιος ο κινητήρας λειτουργεί με 24 V DC, ενώ όλο το σύστημα τροφοδοτείται από το δίκτυο 230 V AC.

Είναι μη αναστρέψιμος, διαθέτει εσωτερικούς ρυθμιζόμενους τερματικούς διακόπτες και παρακολούθηση θέσης μέσω απόλυτου κωδικοποιητή. Δεν χρειάζεται να τοποθετηθούν ενεργοποιητές τερματικών διακοπτών στην οδοντωτή κρεμαγιέρα. Ωστόσο, η πόρτα εξακολουθεί να χρειάζεται σταθερά μηχανικά στοπ για να μην εκτροχιαστεί.

Γρήγορη πλοήγηση
Επιλογή μηχανισμούΑξεσουάρ
Περιεχόμενα συσκευασίας και έλεγχοςΕγκατάσταση
ΔιαστάσειςΑπασφάλιση
ΚαλωδίωσηΣύνδεση
ΦωτοκύτταραΠρώτη εκκίνηση
ΡυθμίσειςΤηλεχειριστήρια
Διάρκεια ζωήςΔύο αντικριστές συρόμενες πόρτες
Διαγνωστικός έλεγχοςΣυντήρηση
Τεχνικά χαρακτηριστικάΕγχειρίδιο PDF

Πότε να επιλέξετε το NKSL400

Επιλέξτε το NAKED αν θέλετε να κρύψετε τον κινητήρα μέσα στην κατασκευή του στύλου και έχετε χώρο για την τοποθέτησή του, την κάλυψή του και τη μελλοντική συντήρηση. Σημασία έχουν τόσο το βάρος όσο και το μήκος του φύλλου, η αντίσταση στην κίνηση, ο αριθμός των κύκλων και η κατάσταση του συστήματος κύλισης.

Μήκος φύλλουΜέγιστοι κύκλοι/ώραΜέγιστοι συνεχόμενοι κύκλοι
Έως 4 m3514
Πάνω από 4 έως 6 m2311

ΒάροςΠοσοστό των αναφερόμενων κύκλωνΜέγιστη συνιστώμενη ταχύτητα
Έως 200 kg100 %V6 – εξαιρετικά γρήγορα
Πάνω από 200 έως 400 kg50 %V5 – πολύ γρήγορα

Παράδειγμα: για πόρτα 5 m / 350 kg, το μέγιστο είναι 11 κύκλοι ανά ώρα και 5 συνεχόμενοι, με μέγιστη ταχύτητα V5. Ένας κύκλος είναι το άνοιγμα και το κλείσιμο. Σε υψηλή θερμοκρασία, ο θερμικός περιοριστής μπορεί να επιτρέψει λιγότερες κινήσεις.

Κατά την επιλογή, προβλέψτε περιθώριο ισχύος τουλάχιστον 50 %: η αντίσταση κατά την εκκίνηση πρέπει να είναι μικρότερη από το μισό της μέγιστης δύναμης και κατά την κίνηση μικρότερη από το μισό της ονομαστικής δύναμης. Κατά την επιλογή, προβλέψτε περιθώριο ισχύος τουλάχιστον 50 %: η αντίσταση κατά την εκκίνηση πρέπει να είναι μικρότερη από το μισό της μέγιστης δύναμης και κατά την κίνηση μικρότερη από το μισό της ονομαστικής δύναμης. Για αυτόν τον κινητήρα, αυτό σημαίνει περίπου κάτω από 200 N κατά την εκκίνηση και κάτω από 100 N κατά τη λειτουργία. Πρόκειται για αντίσταση στην κίνηση και όχι για το βάρος της πόρτας σε κιλά.

Τι περιλαμβάνει ο μηχανισμός και τι χρειάζεται να προστεθεί

Το NKSL400 περιλαμβάνει κινητήρα με οδοντωτό τροχό M4, 15 δόντια και ενσωματωμένη NKA3R10. Ο εξωτερικός στύλος, τα καλύμματα των εγκοπών, η οδοντωτή κρεμαγιέρα και τα εξαρτήματα ασφαλείας επιλέγονται ανάλογα με την πόρτα. Επιλέξτε τον δέκτη και τα τηλεχειριστήρια ανάλογα με τη συγκεκριμένη παράδοση.

Η μονάδα υποστηρίζει αυτόματο κλείσιμο, καθώς και κλείσιμο μετά την ενεργοποίηση φωτοκυττάρου, ξεχωριστές εισόδους OPEN/CLOSE και βηματική λειτουργία, ρυθμιζόμενο μερικό άνοιγμα, δύναμη και ταχύτητα. Η μονάδα επιτρέπει αυτόματο κλείσιμο, κλείσιμο μετά την ενεργοποίηση φωτοκυττάρου, ξεχωριστές εισόδους OPEN/CLOSE και βηματική λειτουργία, ρυθμιζόμενο μερικό άνοιγμα, δύναμη και ταχύτητα. Ο αισθητήρας θερμοκρασίας προσαρμόζει τον έλεγχο της δύναμης στις συνθήκες ψύχους. Η χειροκίνητη απασφάλιση λειτουργεί και χωρίς ηλεκτρικό ρεύμα. Δύο αντικριστές πόρτες μπορούν να συγχρονιστούν σε λειτουργία Master/Slave.

Το NKSL400 έχει δικό του τρόπο ενσωμάτωσης και ρύθμισης των εσωτερικών τερματικών διακοπτών.

Αξεσουάρ για τον μηχανισμό

ΕξάρτημαΧρήση
Φωτοκύτταρα BlueBUSNICE EPMB ή NICE EPSB – στενή έκδοση. Τροφοδοσία και επικοινωνία με δύο καλώδια, χωρίς πολικότητα· μετά την αλλαγή πραγματοποιείται εκμάθηση των συσκευών.
ΦάροςNICE ELDC για την έξοδο χαμηλής τάσης FLASH. Ο φάρος δικτύου ELAC δεν είναι κατάλληλος για αυτή την έξοδο.
Ασύρματος χειρισμόςNICE OXIBD στην υποδοχή SM και συμβατά τηλεχειριστήρια NICE. Ο τύπος και η κωδικοποίηση του τηλεχειριστηρίου πρέπει να αντιστοιχούν στον δέκτη.
Οδοντωτή κρεμαγιέραΝάιλον κρεμαγιέρα M4 με μεταλλική ενίσχυση. Το βάρος της πόρτας δεν πρέπει να στηρίζεται στον οδοντωτό τροχό.
Απομακρυσμένη απασφάλισηNICE KIO μαζί με συρματόσχοινο NICE KA1, 6 m. Εξασφαλίστε πρόσβαση στον μηχανισμό απασφάλισης και όταν η πόρτα είναι κλειστή.
Εφεδρική τροφοδοσία σε περίπτωση διακοπήςNICE PS124 είναι προαιρετική. Ο αριθμός των κινήσεων έκτακτης ανάγκης εξαρτάται από την πόρτα, τη φόρτιση και την κατάσταση της μπαταρίας.

Διαστάσεις μηχανισμού και απαιτούμενος εσωτερικός χώρος

Οι διαστάσεις του κινητήρα είναι 131 × 135 × 405 mm. Ο στύλος πρέπει να έχει ελεύθερη εσωτερική διατομή τουλάχιστον 140 × 140 mm. Ως παράδειγμα μπορεί να χρησιμοποιηθεί προφίλ 150 × 150 × 4 mm· πριν από την κατασκευή, ελέγξτε τον πραγματικό εσωτερικό χώρο, τις συγκολλήσεις και τα διάκενα τοποθέτησης. Δείτε επίσης το σχέδιο της εγκοπής του στύλου.

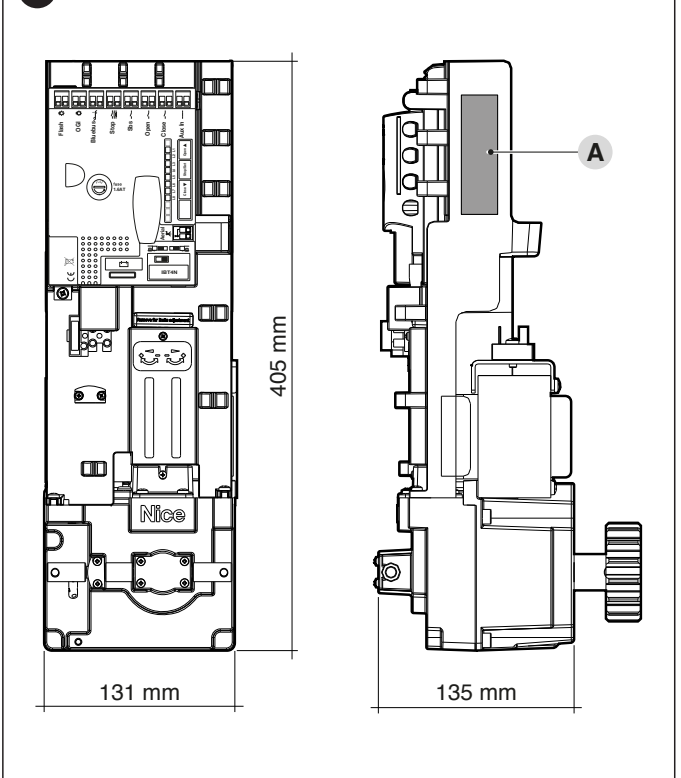

NKSL400 – διαστάσεις 131 × 135 × 405 mm και εσωτερικός χώρος του στύλου

Σχέδιο της εγκοπής του στύλου

Η μπροστινή πλευρά έχει οπή Ø 70 mm για το πινιόν και τις οπές στερέωσης. Στην πίσω πλευρά απαιτείται ορθογώνιο άνοιγμα συντήρησης 520 × 134 mm. Οι πλευρικές οπές διαμορφώνονται ανάλογα με την επιλεγμένη πλευρά απασφάλισης. Μεταφέρετε τις διαστάσεις όλων των οπών από το σχέδιο.

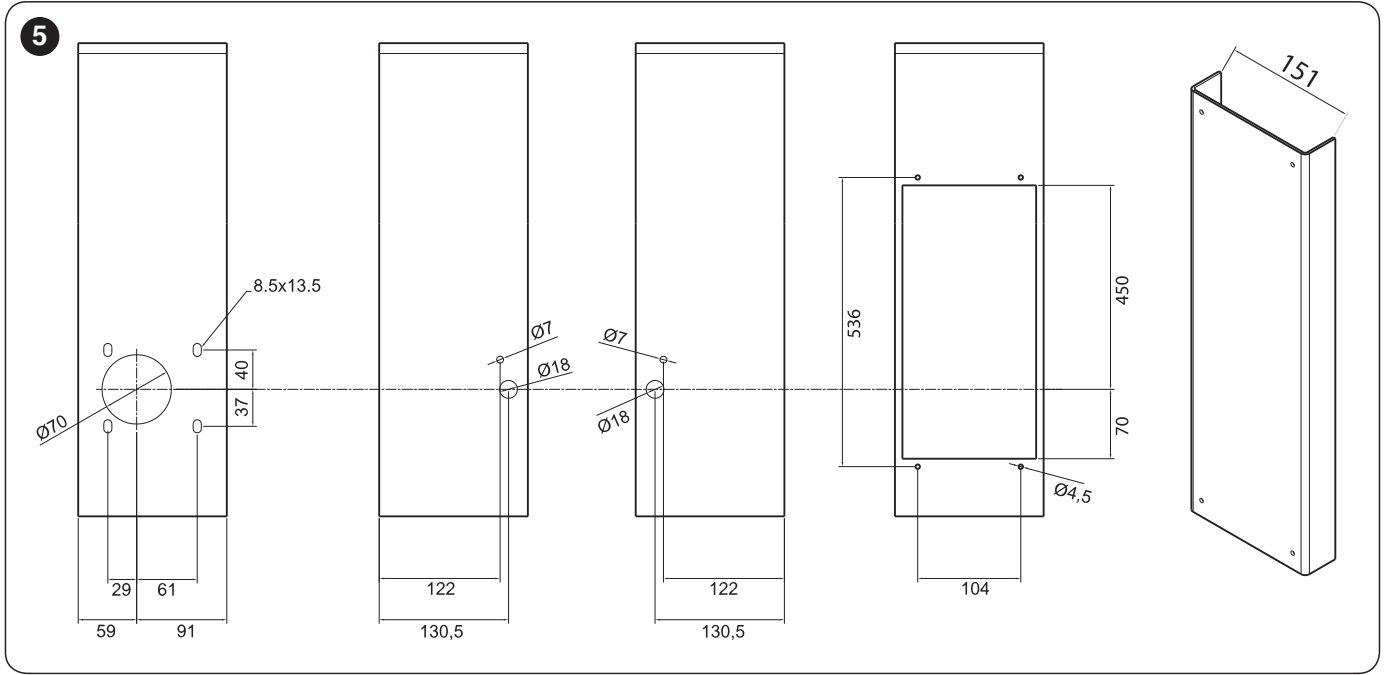

NKSL400 – αρχικό σχέδιο προετοιμασίας του στύλου

NKSL400 – αρχικές διαστάσεις των οπών και του πίσω καλύμματος του στύλου

Η εσωτερική διάσταση του προτεινόμενου λυγισμένου καλύμματος είναι 151 mm. Σφραγίστε την επάνω πλευρά του στύλου για προστασία από το νερό και καλύψτε το πίσω άνοιγμα συντήρησης. Ο στύλος και η πύλη πρέπει να συνδεθούν στην προστατευτική γείωση. Ο βαθμός προστασίας IP44 ισχύει μόνο για σωστά ολοκληρωμένο συγκρότημα μοτέρ + στύλος.

Τοποθέτηση και οδοντωτή κρεμαγιέρα

Η εγκατάσταση, η σύνδεση στο δίκτυο και οι δοκιμές πρέπει να εκτελούνται από εξειδικευμένο τεχνικό. Πριν από οποιαδήποτε εργασία, αποσυνδέστε την παροχή ρεύματος και την μπαταρία. Η πύλη πρέπει να κινείται εύκολα με το χέρι σε όλη τη διαδρομή, χωρίς να εκτροχιάζεται ή να μετακινείται μόνη της.

  1. Τοποθετήστε σταθερά τερματικά ανοίγματος και κλεισίματος και ελέγξτε την κατασκευή του στύλου. Πριν τοποθετήσετε το μοτέρ, φέρτε το απασφαλισμένο φύλλο περίπου στο μέσο της διαδρομής.
  2. Τοποθετήστε το κάλυμμα απασφάλισης μαζί με τη βίδα και τη ροδέλα. Αν χρειάζεται να στηρίξετε το μοτέρ κατά την τοποθέτησή του, χρησιμοποιήστε τις δύο παρεχόμενες βοηθητικές βίδες D στις κάτω εγκοπές του στύλου, όπως φαίνεται στην εικόνα.
  3. Περάστε το μοτέρ από το πίσω άνοιγμα, τοποθετήστε το στη θέση του και στερεώστε το με τις δύο επάνω βίδες M8 (F). Έπειτα αφαιρέστε τις βοηθητικές βίδες D και μόνο στη συνέχεια τοποθετήστε τις δύο κάτω βίδες M8 (G).
  4. Το ύψος του μοτέρ μπορεί να ρυθμιστεί κατά 5 mm. Προσαρμόστε τον τριγωνικό πείρο απασφάλισης στο πλάτος του στύλου, ελέγξτε την εφαρμογή τοποθετώντας το κλειδί και ασφαλίστε τον με παξιμάδι πάνω στην επίπεδη πλευρά του πείρου, σύμφωνα με το σχέδιο.
  5. Προσαρμόστε τον τριγωνικό πείρο απασφάλισης στο πλάτος του στύλου, ελέγξτε την εφαρμογή τοποθετώντας το κλειδί και ασφαλίστε τον με παξιμάδι στην επίπεδη πλευρά του πείρου, σύμφωνα με το σχέδιο. Κατά την τοποθέτηση νέας κρεμαγιέρας, ανοίξτε την πύλη τουλάχιστον 50 cm από το τερματικό κλεισίματος. Ευθυγραμμίστε την κρεμαγιέρα με το πινιόν και στερεώστε την στο φύλλο.
  6. Διατηρήστε ανάμεσα στα δόντια της κρεμαγιέρας και του πινιόν διάκενο 1–2 mm σε όλη τη διαδρομή. Το βάρος της πύλης δεν πρέπει να επιβαρύνει το πινιόν.
  7. Απασφαλίστε την πύλη και ανοίξτε και κλείστε την πλήρως με το χέρι. Η απόκλιση στην ευθυγράμμιση της κρεμαγιέρας με το πινιόν δεν πρέπει να υπερβαίνει τα 5 mm· το διάκενο ανάμεσα στα δόντια πρέπει να παραμένει 1–2 mm σε όλη τη διαδρομή.

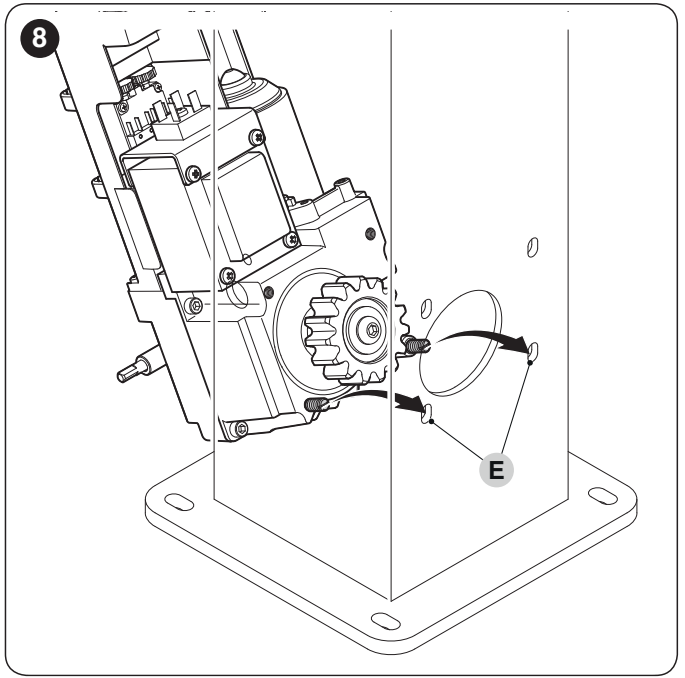

NKSL400 – τοποθέτηση του μοτέρ στον στύλο

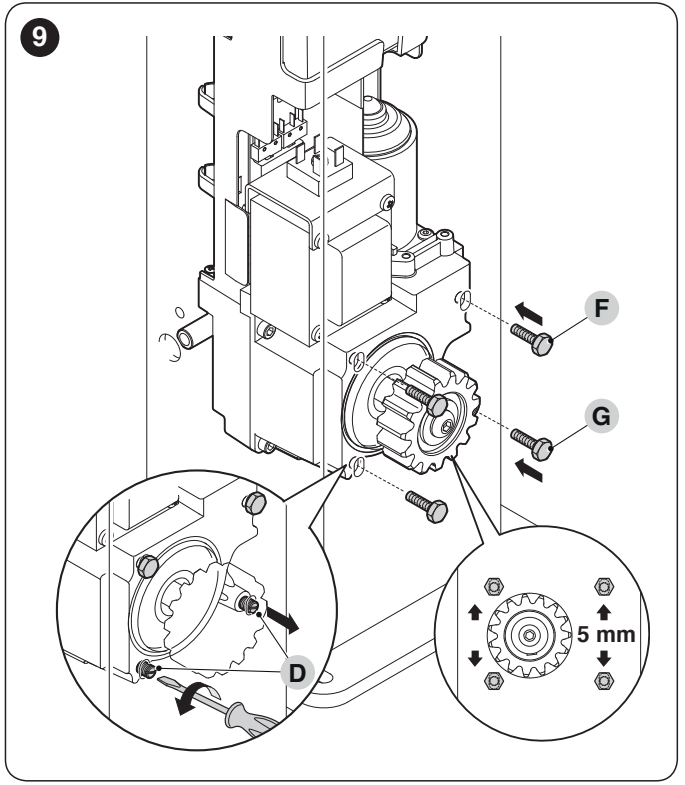

NKSL400 – στερέωση M8 και ρύθμιση ύψους 5 mm

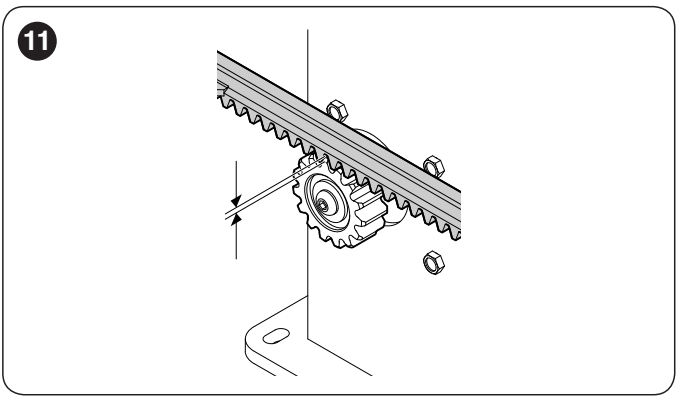

NKSL400 – πινιόν και οδοντωτή κρεμαγιέρα M4

Χειροκίνητη απασφάλιση

Πριν από την απασφάλιση, σταματήστε την πύλη και αποσυνδέστε την τροφοδοσία. Κρατήστε το φύλλο για να αποτρέψετε ανεπιθύμητη κίνηση. Σύρετε το κάλυμμα της κλειδαριάς, βάλτε το κλειδί και γυρίστε το κατά 90° δεξιόστροφα. Στη συνέχεια, η πύλη μπορεί να μετακινηθεί με το χέρι.

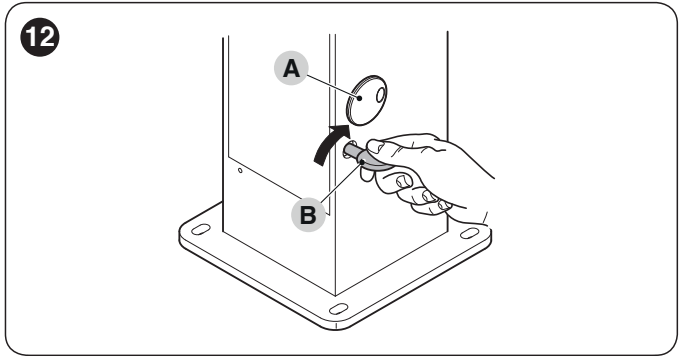

NKSL400 – κάλυμμα κλειδαριάς και περιστροφή κλειδιού κατά 90°

Μετά τη χειροκίνητη μετακίνηση, επαναφέρετε τον μηχανισμό απασφάλισης στη θέση ασφάλισης και ελέγξτε ότι έχει εμπλακεί το γρανάζωμα πριν δώσετε εντολή αυτόματης λειτουργίας. Μετά τη χειροκίνητη μετακίνηση, επαναφέρετε τον μηχανισμό απασφάλισης στη θέση ασφάλισης και ελέγξτε ότι έχει εμπλακεί το γρανάζωμα πριν από την αυτόματη εντολή. Η πρόσβαση μπορεί να διαμορφωθεί και από τις δύο πλευρές του στύλου ή από απόσταση με KIO και KA1.

Προετοιμασία ηλεκτρικών καλωδίων

ΚαλώδιοΚαλώδιο / μήκος
Δίκτυο 230 V AC3 × 1,5 mm² έως 30 m· για μεγαλύτερο μήκος καλωδίου, 3 × 2,5 mm² και προστατευτική γείωση σύμφωνα με τη μελέτη του τεχνικού.
FLASH2 × 0,5 mm², έως 20 m.
BlueBUS2 × 1,5 mm², έως 30 m. Αξιολογήστε χωριστά τις μεγαλύτερες αποστάσεις καλωδίωσης.
ΚεραίαΟμοαξονικό RG58, έως 20 m· συνιστάται μήκος κάτω από 5 m.
Διακόπτης με κλειδί2 × 2 × 0,5 mm² ή 1 × 4 × 0,5 mm², έως 50 m.
Μπάρες ασφαλείας2 × 0,5 mm² έως 30 m· για κινούμενη μπάρα, χρησιμοποιήστε κατάλληλη διάταξη μετάδοσης ή εύκαμπτο καλώδιο.

Αφήστε επαρκές μήκος στα καλώδια τροφοδοσίας και ασφαλίστε τα για προστασία από την τάση έλξης. Μην επιτρέψετε σε νερό ή συμπύκνωμα να εισχωρήσει στα ηλεκτρονικά μέσω του σωλήνα προστασίας καλωδίων. Τα καλώδια δικτύου και χαμηλής τάσης πρέπει να τοποθετούνται σύμφωνα με την ηλεκτρολογική μελέτη.

Διάγραμμα NKA3R10 και πολικότητα εξαρτημάτων

Οι παρακάτω συνδέσεις και ρυθμίσεις αφορούν πλακέτα με τις ενδείξεις BlueBUS, STOP, SbS, OPEN, CLOSE και AUX_IN, οκτώ LED L1–L8 και τρία κουμπιά. Για παλαιότερη πλακέτα, συγκρίνετε τις ενδείξεις των ακροδεκτών με το δικό της εγχειρίδιο· η πρόσθετη είσοδος AUX_IN δεν μπορεί να προστεθεί με γεφύρωση σε άλλον ακροδέκτη.

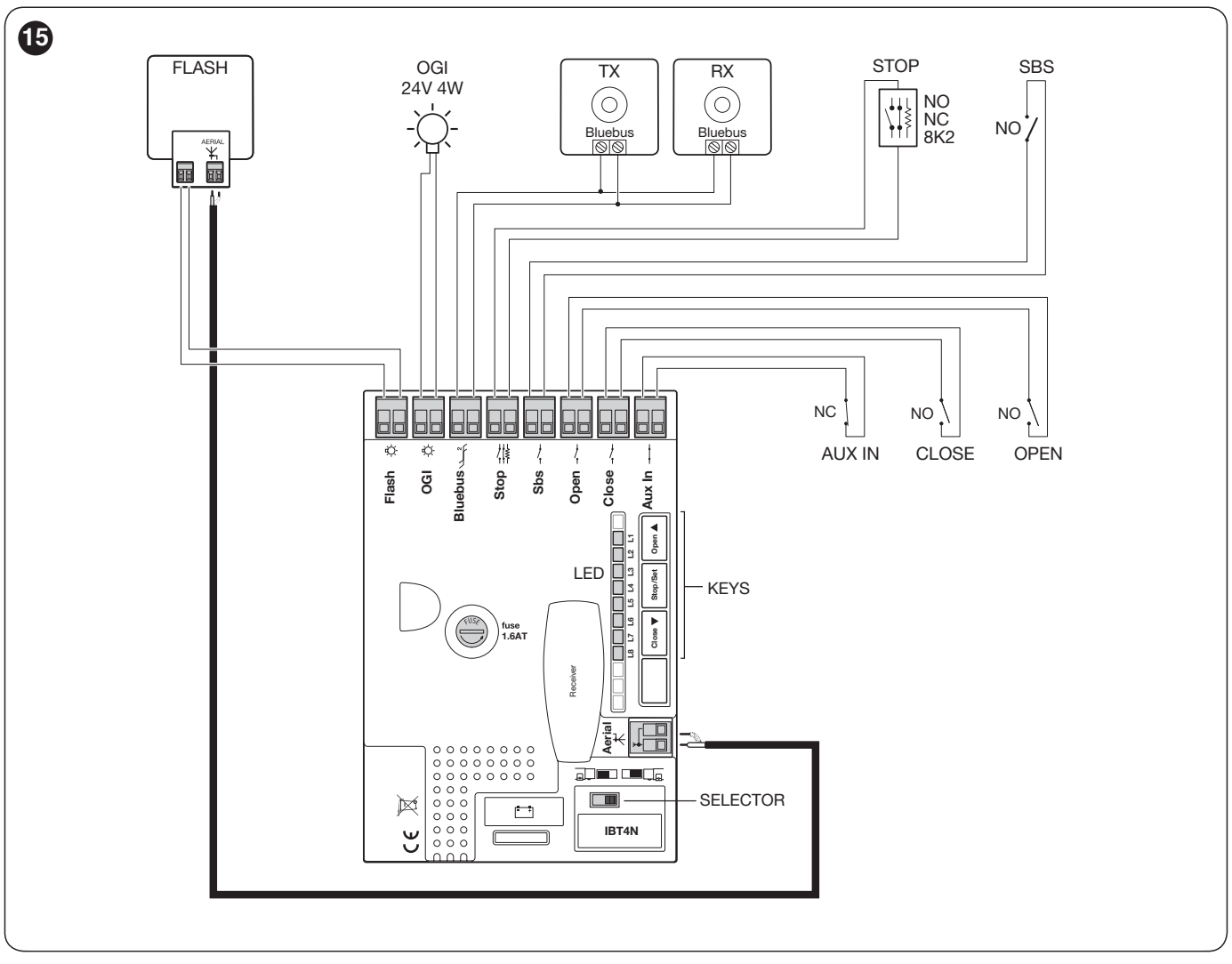

NKSL400 / NKA3R10 – αρχικό διάγραμμα ακροδεκτών, κουμπιών και συνδέσμων

ΑκροδέκτηςΣημασία και πολικότητα
FLASHΓια έως δύο φάρους ELDC ή έως δύο λαμπτήρες 12 V / 21 W. Μη χρησιμοποιείτε το ELAC δικτύου. Ακολουθήστε τις ενδείξεις του συνδεδεμένου φάρου.
OGIΠρογραμματιζόμενη έξοδος, 24 V DC −30/+50 %, έως 4 W. Η λειτουργία καθορίζεται από το L4 δεύτερου επιπέδου· από το εργοστάσιο ανταποκρίνεται στην 3η ραδιοφωνική έξοδο.
BlueBUSΣυμβατές συσκευές συνδεδεμένες παράλληλα σε δύο αγωγούς, χωρίς πολικότητα +/−. Έως 15 μονάδες BlueBUS.
STOPΕίσοδος εκμάθησης NO, NC ή 8,2 kΩ. Οποιαδήποτε αλλαγή σε σχέση με την κατάσταση εκμάθησης σταματά την κίνηση και προκαλεί σύντομη αντίστροφη κίνηση. Η ίδια η επαφή δεν έχει πολικότητα.
SbS / OPEN / CLOSEΕπαφή χωρίς τάση NO: βηματική λειτουργία / άνοιγμα / κλείσιμο. Το CLOSE μπορεί να ρυθμιστεί για μερικό άνοιγμα.
AUX_INΕπαφή NC χωρίς τάση, εργοστασιακά λειτουργεί ως STOP. Η λειτουργία μπορεί να αλλάξει μέσω του προγραμματιστή Oview.
Τροφοδοσία παρελκομένωνΔεξιά επαφή STOP = −, αριστερή επαφή SbS = + σύμφωνα με την παρακάτω λεπτομέρεια. 24 V DC −30/+50 %, έως 100 mA συνολικά για όλες τις συσκευές που τροφοδοτούνται με αυτόν τον τρόπο.
ΚεραίαΟμοαξονικό καλώδιο: ο πυρήνας στο σήμα και η θωράκιση στην αντίστοιχη επαφή. Δεν πρόκειται για τις επαφές τροφοδοσίας +/−.
Δέκτης SM / IBT4NΥποδοχή ασύρματου δέκτη / διεπαφή BusT4 για το Oview. Τοποθετήστε το με αποσυνδεδεμένη την τροφοδοσία.

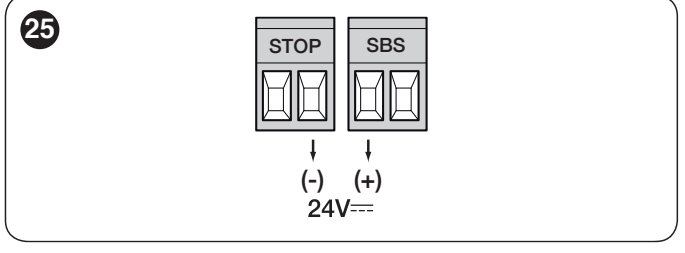

NKSL400 – βοηθητική τροφοδοσία 24 V DC: STOP δεξιά μείον, SbS αριστερά συν

Μην συγχέετε τις βοηθητικές επαφές τροφοδοσίας με το ζεύγος επαφών για την ίδια την εντολή. Μην συνδέετε εξωτερική τάση στις εισόδους. Για ωμική ακμή ασφαλείας, ακολουθήστε τη σύνδεση και τον τερματισμό 8,2 kΩ σύμφωνα με τις οδηγίες της.

Φωτοκύτταρα και διατάξεις ασφαλείας

NICE EPMB και NICE EPSB είναι φωτοκύτταρα BlueBUS δύο καλωδίων. Συνδέστε τα TX και RX παράλληλα στο BlueBUS, χωρίς πολικότητα. Το ίδιο ζεύγος πρέπει να έχει τους ίδιους βραχυκυκλωτήρες· σε διαφορετικά ζεύγη ορίστε διαφορετικές διευθύνσεις.

ΔιεύθυνσηΑντίδραση / χρήση
PHOTO / PHOTO IIΕξωτερικό ζεύγος σε ύψος περίπου 50 / 100 cm· κατά το κλείσιμο σταματά και αντιστρέφει την κίνηση.
PHOTO 1 / PHOTO 1 IIΕσωτερικό ζεύγος σε ύψος περίπου 50 / 100 cm· κατά το κλείσιμο σταματά και αντιστρέφει την κίνηση.
PHOTO 2 / PHOTO 2 IIΠροστασία κατά το άνοιγμα· η θέση εξαρτάται από τον χώρο που προστατεύεται.
PHOTO 3Ζεύγος που καλύπτει ολόκληρο τον αυτοματισμό. Σε συνδυασμό με το PHOTO II, τηρήστε τη σχετική θέση TX/RX σύμφωνα με τις οδηγίες των φωτοκυττάρων.

Η διάταξη των φωτοκυττάρων και των ακμών ασφαλείας πρέπει να καλύπτει τους κινδύνους της συγκεκριμένης πύλης, συμπεριλαμβανομένου του χώρου πίσω από το ανοιχτό φύλλο. Η διάταξη των φωτοκυττάρων και των ακμών ασφαλείας πρέπει να καλύπτει τους κινδύνους της συγκεκριμένης πύλης, συμπεριλαμβανομένου του χώρου πίσω από το ανοιχτό φύλλο. Μετά από κάθε αλλαγή στη συνδεσμολογία ή στη διευθυνσιοδότηση επαναλάβετε την εκμάθηση των συσκευών και τις δοκιμές λειτουργίας.

Τερματικοί διακόπτες και πρώτη εκκίνηση

  1. Μηχανική ρύθμιση: ο κινητήρας πρέπει να στερεωθεί δίπλα στην πύλη, περίπου στο μέσο της διαδρομής. Ανοίξτε και κλείστε πλήρως το απασφαλισμένο φύλλο· έτσι προρυθμίζονται οι εσωτερικοί τερματικοί διακόπτες. Επαναφέρετέ το στη μέση της διαδρομής και ασφαλίστε το γρανάζωμα.
  2. Κατεύθυνση: Με αποσυνδεδεμένη την τροφοδοσία, ρυθμίστε τον επιλογέα σύμφωνα με την κατεύθυνση ανοίγματος — αριστερά ή δεξιά. Κατά την ενεργοποίηση, το BlueBUS πρέπει να αναβοσβήνει μία φορά το δευτερόλεπτο, η λυχνία LED TX/RX να αναβοσβήνει και οι FLASH/OGI να είναι σβηστές. Κατά την ενεργοποίηση, το BlueBUS πρέπει να αναβοσβήνει μία φορά το δευτερόλεπτο, η λυχνία LED TX/RX να αναβοσβήνει και οι FLASH/OGI να είναι σβηστές.
  3. Εκμάθηση συσκευών: Κρατήστε ταυτόχρονα πατημένα τα OPEN + STOP/SET. Όταν οι L1/L2 αναβοσβήσουν γρήγορα, μετά από περίπου 3 s, αφήστε τα κουμπιά. Περιμένετε να ολοκληρωθεί η διαδικασία· η ένδειξη STOP πρέπει να ανάβει και οι L1/L2 να σβήσουν.
  4. Εκμάθηση διαδρομής: Κρατήστε ταυτόχρονα πατημένα τα CLOSE + STOP/SET και αφήστε τα όταν η πύλη αρχίσει να κινείται, μετά από περίπου 3 s. Η πρώτη κίνηση πρέπει να είναι άνοιγμα. Αν κλείνει, πατήστε STOP/SET, αποσυνδέστε την τροφοδοσία, διορθώστε τον επιλογέα κατεύθυνσης και επαναλάβετε την εκμάθηση.
  5. Αφήστε την πύλη να ολοκληρώσει το πλήρες άνοιγμα έως τον τερματικό διακόπτη και έπειτα το πλήρες κλείσιμο. Μην εμποδίζετε τη διαδρομή· σε περίπτωση σφάλματος, ελέγξτε τη συνδεσμολογία και τις διατάξεις ασφαλείας.

Μικρορύθμιση των τελικών θέσεων

Ο τεχνικός αφαιρεί το κάλυμμα των δύο ρυθμιστικών κομβίων. Επιλέγει το κομβίο με το βέλος για το αντίστοιχο άκρο και το ρυθμίζει με μικρά βήματα. Μισή περιστροφή αντιστοιχεί σε κίνηση της πύλης περίπου 3 cm. Μετά τη ρύθμιση, δίνει νέα εντολή προς την αντίστοιχη κατεύθυνση και ελέγχει τη διακοπή.

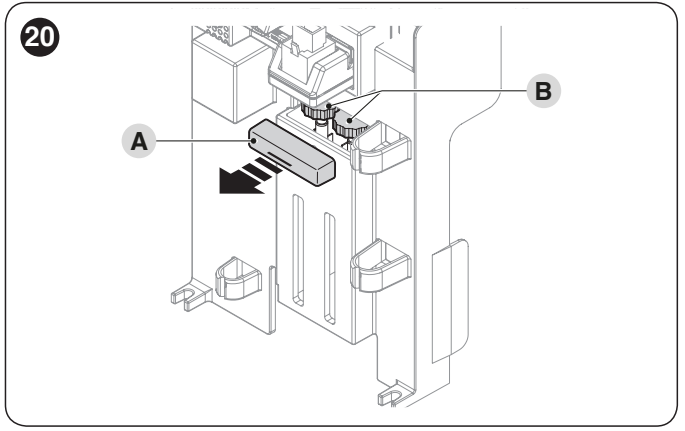

NKSL400 – κάλυμμα ρυθμιστικών κομβίων A και B

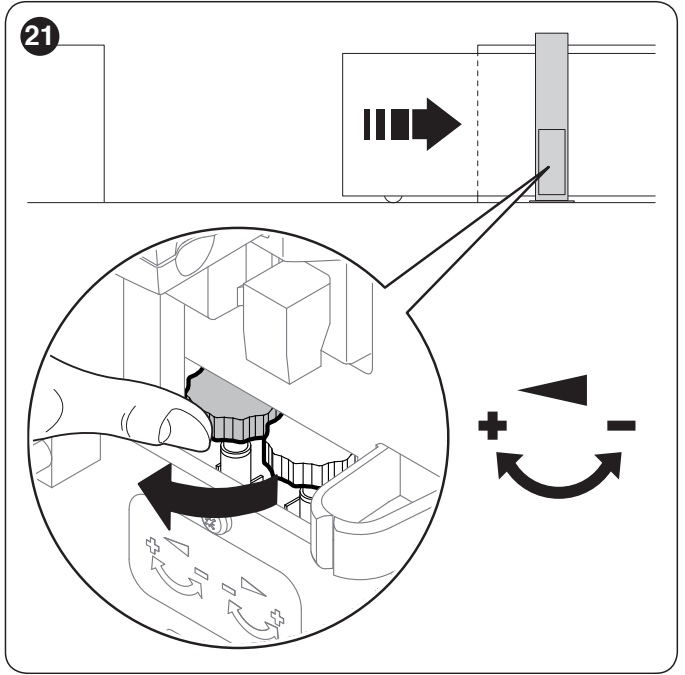

NKSL400 – ρύθμιση τερματικού διακόπτη για κίνηση προς τα δεξιά

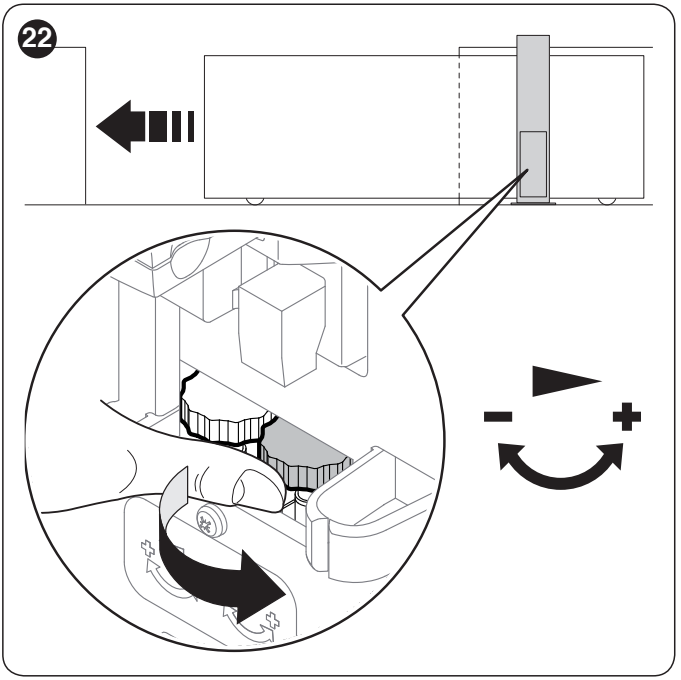

NKSL400 – ρύθμιση τερματικού διακόπτη για κίνηση προς τα αριστερά

Κατά τη δοκιμή, το φύλλο πρέπει να επιβραδύνει πριν από το τέλος και να σταματά περίπου 2–3 cm πριν από το σταθερό μηχανικό στοπ. Ελέγξτε τον τζόγο της οδοντωτής ράγας, τη σταθερότητα των στερεώσεων, τη λειτουργία των φωτοκυττάρων και των ακμών ασφαλείας, και μετρήστε τις δυνάμεις πρόσκρουσης. Η λειτουργία επιτρέπεται μόνο μετά τη δοκιμή ολόκληρου του συστήματος.

Ρυθμίσεις πρώτου επιπέδου – ενεργοποίηση / απενεργοποίηση

Οι παρακάτω ρυθμίσεις αφορούν την πλακέτα NKA3R10 με τα κουμπιά OPEN, STOP/SET, CLOSE και τις λυχνίες LED L1–L8. Εργοστασιακά, όλες οι λειτουργίες πρώτου επιπέδου είναι OFF.

  1. Κρατήστε πατημένο το STOP/SET μέχρι να αρχίσει να αναβοσβήνει η L1.
  2. Με τα OPEN/CLOSE επιλέξτε τη λυχνία LED της λειτουργίας.
  3. Πατήστε στιγμιαία το STOP/SET για να αλλάξετε την κατάσταση: σύντομο αναβόσβημα = OFF, παρατεταμένο = ON.
  4. Αν δεν πατηθεί κανένα κουμπί για 10 s, η ρύθμιση αποθηκεύεται και ο προγραμματισμός τερματίζεται.
LEDΛειτουργίαΚατά την ενεργοποίηση
L1Αυτόματο κλείσιμοΜετά το άνοιγμα ξεκινά η αντίστροφη μέτρηση της ρυθμισμένης παύσης· προεπιλογή 30 s.
L2Κλείσιμο μετά από φωτοκύτταροΜετά την αποδέσμευση του φωτοκυττάρου, κλείνει σε 5 s. Με την L1 απενεργοποιημένη, ανοίγει πρώτα πλήρως· με την L1 ενεργοποιημένη, μπορεί να ολοκληρώσει το άνοιγμα αφού αποδεσμευτεί η δέσμη. Το STOP διακόπτει αυτή τη λειτουργία.
L3Πάντα κλείσιμοΜετά την επαναφορά της τροφοδοσίας, κλείνει την ανοιχτή πύλη με προειδοποιητική αναλαμπή 5 s.
L4ΑναμονήΜετά από 1 min χωρίς κίνηση, απενεργοποιεί το BlueBUS και τις λυχνίες LED, εκτός από την αργή αναλαμπή του BlueBUS. Μια εντολή επαναφέρει τη λειτουργία.
L5Εκκίνηση με πλήρη ισχύΠαραλείπει την ομαλή επιτάχυνση και ξεκινά με πλήρη ισχύ.
L6Προειδοποιητική αναλαμπήΟ φάρος αρχίζει να αναβοσβήνει 3 s πριν από την κίνηση.
L7CLOSE ως μερικό άνοιγμαΑλλάζει τη λειτουργία της ενσύρματης εισόδου CLOSE.
L8SlaveΔεύτερος κινητήρας για συγχρονισμένα φύλλα που κινούνται αντίθετα.

Ρυθμίσεις δεύτερου επιπέδου

Κρατήστε πατημένο το STOP/SET μέχρι να αναβοσβήσει η L1 και επιλέξτε την παράμετρο με τα OPEN/CLOSE. Κρατήστε ξανά πατημένο το STOP/SET· μετά από περίπου 3 s εμφανίζεται η τρέχουσα τιμή. Κρατώντας πατημένο το STOP/SET, επιλέξτε την επιθυμητή τιμή με τα OPEN/CLOSE και έπειτα αφήστε το STOP/SET. Αποθηκεύεται μετά από 10 s αδράνειας. Οι έντονες τιμές είναι οι εργοστασιακές ρυθμίσεις.

ΠαράμετροςΤιμές L1–L8
L1 – παύσηL1: 5 s· L2: 15 s· L3: 30 s· L4: 45 s· L5: 60 s· L6: 80 s· L7: 120 s· L8: 180 s.
L2 – βηματική λειτουργίαL1: άνοιγμα–στοπ–κλείσιμο–στοπ· L2: άνοιγμα–στοπ–κλείσιμο–άνοιγμα· L3: άνοιγμα–κλείσιμο–άνοιγμα–κλείσιμο· L4: λειτουργία πολυκατοικίας· L5: λειτουργία πολυκατοικίας 2 (εντολή άνω των 2 s = STOP)· L6: βηματική λειτουργία 2 (εντολή κάτω των 2 s = μερικό άνοιγμα)· L7: διατήρηση εντολής· L8: ημιαυτόματο άνοιγμα / κλείσιμο με διατήρηση της εντολής.
L3 – ταχύτηταL1: πολύ αργά· L2: αργά· L3: μέτρια· L4: γρήγορα· L5: πολύ γρήγορα· L6: εξαιρετικά γρήγορα· L7: γρήγορο άνοιγμα / αργό κλείσιμο· L8: εξαιρετικά γρήγορο άνοιγμα / γρήγορο κλείσιμο.
L4 – έξοδος OGIL1: ενδεικτική λυχνία ανοιχτής πύλης· L2: ενεργή κατά το κλείσιμο· L3: ενεργή κατά το άνοιγμα· L4: ραδιοφωνική έξοδος 2· L5: ραδιοφωνική έξοδος 3· L6: ραδιοφωνική έξοδος 4· L7: ενδεικτική λυχνία συντήρησης· L8: ηλεκτρική κλειδαριά. Η τάση παραμένει 24 V DC −30/+50 %, μέγ. 4 W.
L5 – δύναμηL1: εξαιρετικά ελαφριά· L2: πολύ ελαφριά· L3: ελαφριά· L4: μέτρια· L5: μέτριας βαρύτητας· L6: βαριά· L7: πολύ βαριά· L8: εξαιρετικά βαριά πύλη. Η τιμή πρέπει να επαληθευτεί με δοκιμή δυνάμεων.
L6 – μερικό άνοιγμαL1: 0,5 m· L2: 1 m· L3: 1,5 m· L4: 2 m· L5: 2,5 m· L6: 3 m· L7: 3,4 m· L8: 4 m.
L7 – διάστημα συντήρησηςL1: αυτόματο βάσει φορτίου· L2: 1 000· L3: 2 000· L4: 4 000· L5: 7 000· L6: 10 000· L7: 15 000· L8: 20 000 κύκλοι λειτουργίας.
L8 – τελευταίες βλάβεςL1: τελευταίος κύκλος λειτουργίας· L2–L8: παλαιότεροι κύκλοι, με τη σειρά. Χρησιμοποιείται για την ανάγνωση του ιστορικού.

Η ρύθμιση της δύναμης δεν αντισταθμίζει την εμπλοκή του οδηγού ή κάποιο εμπόδιο. Μετά από αλλαγή της δύναμης ή της ταχύτητας, πρέπει να επανελεγχθεί η ασφάλεια και να μετρηθούν οι δυνάμεις πρόσκρουσης. Για πύλη άνω των 200 kg, τηρείτε το ανώτατο όριο ταχύτητας V5.

Δέκτης και τηλεχειριστήρια

Η μονάδα διαθέτει υποδοχή SM για δέκτη, για παράδειγμα NICE OXIBD. Με την τυπική αντιστοίχιση, η έξοδος 1 σημαίνει βηματική λειτουργία, η 2 μερικό άνοιγμα, η 3 άνοιγμα και η 4 κλείσιμο. Επιλέξτε τηλεχειριστήρια Era One, Era Inti ή άλλα NICE ανάλογα με τη συμβατότητα με τον εγκατεστημένο δέκτη· το εγχειρίδιο του δέκτη καθορίζει την αποθήκευση και τη διαγραφή των τηλεχειριστηρίων.

Στο OXIBD, η εξωτερική κεραία συνδέεται απευθείας στον δέκτη, στους ακροδέκτες για τον κεντρικό αγωγό και τη θωράκιση του ομοαξονικού καλωδίου. Ο ακροδέκτης κεραίας της βασικής πλακέτας που φαίνεται στο διάγραμμα παλαιότερου δέκτη δεν την αντικαθιστά. Τοποθετήστε τον δέκτη και συνδέστε την κεραία με την τροφοδοσία αποσυνδεδεμένη.

Δύο αντίθετα κινούμενα φύλλα – Master / Slave

Κάθε φύλλο χρειάζεται το δικό του NKSL400. Ο ένας κινητήρας παραμένει Master, ενώ στον άλλο ενεργοποιείται L8 Slave. Η διασύνδεση BlueBUS μεταξύ των κινητήρων πρέπει να διατηρεί επαφή 1 Master → 1 Slave και 2 Master → 2 Slave σύμφωνα με την αρχική λεπτομέρεια. Οι αριθμοί αυτοί καθορίζουν τη σειρά των επαφών· δεν αντιστοιχούν σε καθολικά +/−. Οι φωτοκυψέλες BlueBUS εξακολουθούν να μην απαιτούν πολικότητα.

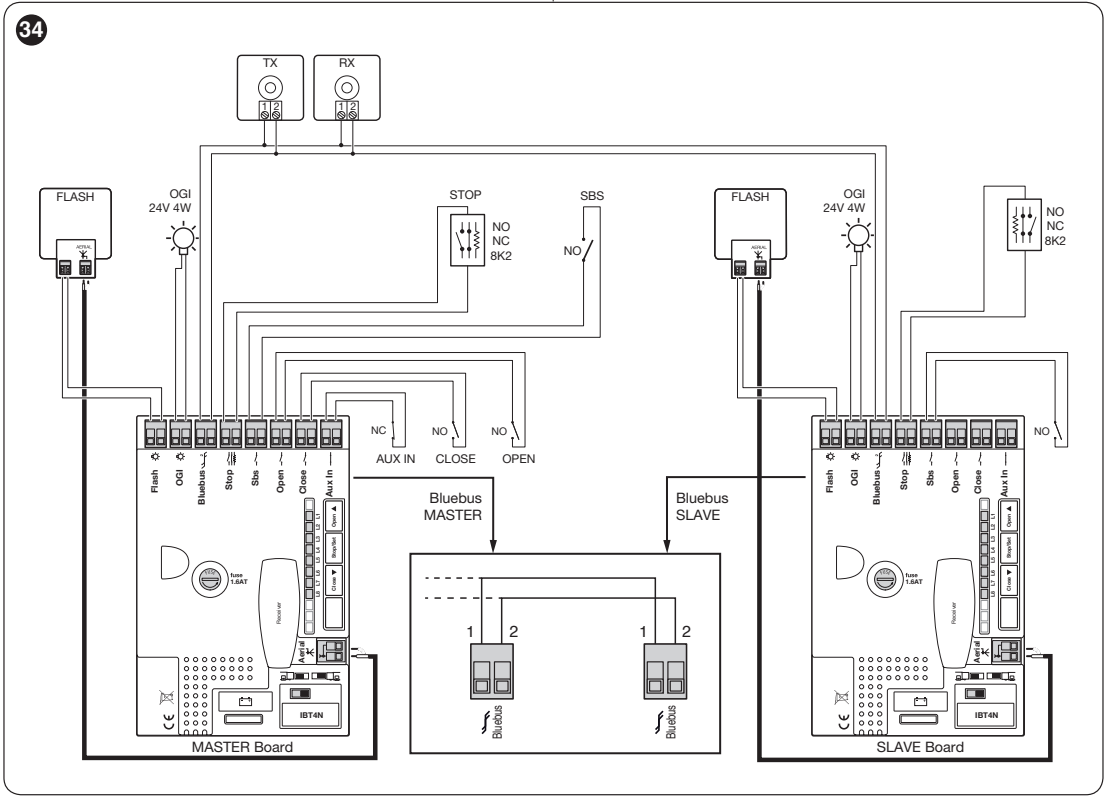

NKSL400 – αρχική συνδεσμολογία δύο μονάδων Master και Slave

  1. Με αποσυνδεδεμένη την τροφοδοσία, εγκαταστήστε και διασυνδέστε τους κινητήρες και ρυθμίστε αντίθετες κατευθύνσεις ανοίγματος.
  2. Συνδέστε τον δέκτη και τις κοινές συσκευές ελέγχου και ασφαλείας στο Master, σύμφωνα με το διάγραμμα. Το Slave μπορεί να διαθέτει δικό του FLASH, OGI, STOP και SbS, που ελέγχει μόνο το δικό του φύλλο.
  3. Μετά την ενεργοποίηση, ρυθμίστε το L8 σε ON στο Slave. Εκτελέστε πρώτα την εκμάθηση των συσκευών στο Slave και μετά στο Master.
  4. Ξεκινήστε την εκμάθηση του μήκους και των δύο φύλλων από το Master. Ελέγξτε κάθε συσκευή ασφαλείας, καθώς και την κοινή λειτουργία.

Τα OPEN, CLOSE και AUX_IN δεν χρησιμοποιούνται στο Slave. Για εφεδρική τροφοδοσία, χρειάζεται κάθε κινητήρας τη δική του μπαταρία. Οι ρυθμίσεις δύναμης και σηματοδότησης στο Slave μπορούν να διαφέρουν.

Διάγνωση μέσω των αναλαμπών του φάρου

Σε περίπτωση βλάβης, μετρήστε τις σύντομες αναλαμπές: η σειρά επαναλαμβάνεται μετά από παύση περίπου 1 s. Η συνήθης αναλαμπή κατά την κίνηση είναι περίπου 0,5 s αναμμένο / 0,5 s σβηστό.

ΠλήθοςΣημασία και έλεγχος
1BlueBUS: οι συσκευές δεν συμφωνούν με την αποθηκευμένη κατάσταση. Ελέγξτε το καλώδιο, τις διευθύνσεις και τυχόν αλλαγές στη διάταξη.
2Ενεργοποίηση φωτοκυψέλης: εμπόδιο, ρύπανση ή κακή ευθυγράμμιση.
3Περιοριστής δύναμης: εμπόδιο ή αυξημένη τριβή. Ελέγξτε πρώτα τον μηχανισμό.
4Ενεργοποιήθηκε το STOP. Ελέγξτε το κύκλωμα ασφαλείας.
5Σφάλμα εσωτερικών παραμέτρων. Περιμένετε τουλάχιστον 30 s και δοκιμάστε μια εντολή· αν επαναληφθεί, καλέστε τεχνική υποστήριξη.
6Υπέρβαση του αριθμού κύκλων λειτουργίας ανά ώρα. Αφήστε τον μηχανισμό κίνησης να ξεκουραστεί.
7Σφάλμα εσωτερικών κυκλωμάτων. Ο τεχνικός αποσυνδέει όλες τις πηγές τροφοδοσίας· αν επαναληφθεί, καλέστε τεχνική υποστήριξη.
8Μια συνεχής εντολή εμποδίζει την επόμενη· ελέγξτε, για παράδειγμα, τον χρονοδιακόπτη OPEN.
9 — Ο αυτοματισμός έχει μπλοκαριστεί από εντολή STOP αυτοματισμού· απαιτείται αντίστοιχη ηλεκτρονική εντολή απασφάλισης, όχι μόνο μηχανικό κλειδί.Ο αυτοματισμός έχει μπλοκαριστεί από εντολή STOP αυτοματισμού· απαιτείται αντίστοιχη ηλεκτρονική εντολή απασφάλισης, όχι μόνο μηχανικό κλειδί.

BlueBUS μία φορά ανά δευτερόλεπτοΚανονική λειτουργία· δύο γρήγορες αναλαμπές επιβεβαιώνουν αλλαγή εισόδου ή λήψη εντολής.
Το STOP ανάβειΗ εκπαιδευμένη είσοδος ασφαλείας βρίσκεται στην επιτρεπόμενη κατάσταση· όταν σβήσει, σημαίνει ότι ενεργοποιήθηκε.
Τα L1/L2 αναβοσβήνουν μαζίΑπαιτείται εκμάθηση των συσκευών.
Τα L3/L4 αναβοσβήνουν μαζίΑπαιτείται εκμάθηση του μήκους διαδρομής.
Το AUX_IN είναι σβηστόΓια τη βασική λειτουργία, η επαφή NC είναι ανοιχτή· ελέγξτε το κύκλωμα.
Το τηλεχειριστήριο δεν ανταποκρίνεταιΕλέγξτε την μπαταρία και αν έχει αποθηκευτεί στον σωστό δέκτη. Αν δεν αναβοσβήνει ούτε το BlueBUS, ο τεχνικός ελέγχει την τροφοδοσία και τις ασφάλειες.

Οι τελευταίες οκτώ βλάβες μπορούν να διαβαστούν μέσω της παραμέτρου L8 του δεύτερου επιπέδου: κρατώντας πατημένο το STOP/SET, επιλέξτε με OPEN/CLOSE τον αντίστοιχο κύκλο λειτουργίας και μετρήστε τις αναλαμπές. Οι τελευταίες οκτώ βλάβες μπορούν να διαβαστούν μέσω της παραμέτρου L8 του δεύτερου επιπέδου: κρατώντας πατημένο το STOP/SET, επιλέξτε με OPEN/CLOSE τον αντίστοιχο κύκλο λειτουργίας και μετρήστε τις αναλαμπές. Μην παρακάμπτετε τα κυκλώματα ασφαλείας με γεφύρωση.

Ενδεικτική διάρκεια ζωής

Υπολογίστε τους δείκτες για τη συγκεκριμένη πύλη και χρήση. Στον οριζόντιο άξονα του γραφήματος βρείτε το άθροισμα σε %, και στον κατακόρυφο διαβάστε τον ενδεικτικό αριθμό κύκλων. Το γράφημα προϋποθέτει τακτική συντήρηση· δεν αποτελεί εγγύηση ούτε υποδεικνύει αριθμό ετών.

ΠαράγονταςΔείκτης φορτίου
ΜήκοςΚάτω από 3 m: 0 %· 3–4 m: 5 %· 4–5 m: 10 %· 5–6 m: 20 %.
ΒάροςΚάτω από 200 kg: 0 %· 200–300 kg: 15 %· 300–400 kg: 30 %.
Θερμοκρασία / υγρασίαΠάνω από +40 °C ή κάτω από 0 °C, ή υγρασία άνω του 80 %: 20 %.
Σκόνη, άμμος ή αλάτι15 %.
Η δύναμη έχει ρυθμιστεί στο επίπεδο 415 %.

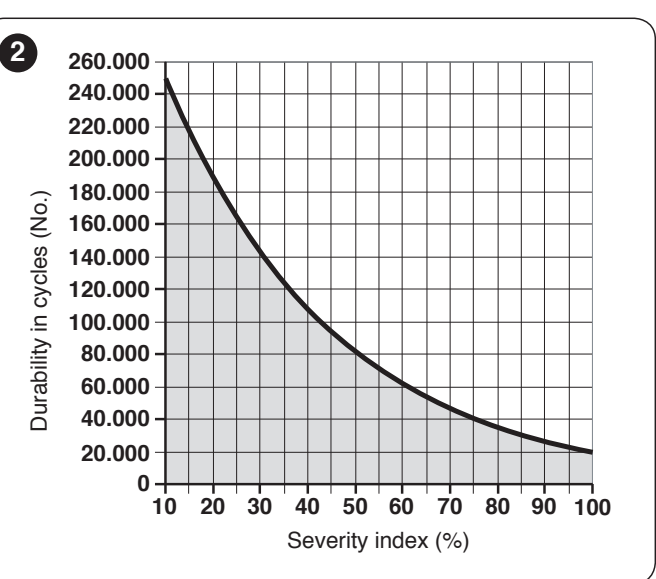

NKSL400 – αρχικό διάγραμμα διάρκειας ζωής, δείκτης φορτίου σε % και αριθμός κύκλων

Συντήρηση και εφεδρική τροφοδοσία

Πραγματοποιήστε σέρβις το αργότερο μετά από 6 μήνες ή 20 000 χειρισμούς από την προηγούμενη συντήρηση, όποιο συμβεί πρώτο. Λάβετε επίσης υπόψη τυχόν προγενέστερη ειδοποίηση που έχει ρυθμιστεί μέσω του L7. Ο τεχνικός ελέγχει για διάβρωση, τις στερεώσεις, το γρανάζι, την οδοντωτή ράγα, τη χειροκίνητη λειτουργία, τους τερματικούς διακόπτες και τις διατάξεις ασφαλείας και επαναλαμβάνει τις δοκιμές.

Ο τεχνικός ελέγχει για διάβρωση, τις στερεώσεις, το πινιόν, την οδοντωτή κρεμαγιέρα, τη χειροκίνητη κίνηση, τους τερματικούς διακόπτες και τις διατάξεις ασφαλείας και επαναλαμβάνει τις δοκιμές. Πριν από το σέρβις, αποσυνδέστε την παροχή ρεύματος και την εφεδρική μπαταρία. PS124 συνδέεται μόνο αφού ολοκληρωθούν η εγκατάσταση και ο προγραμματισμός, καθώς μπορεί να τροφοδοτεί τη συσκευή ακόμη και όταν είναι απενεργοποιημένη η παροχή ρεύματος. συνδέεται μόνο αφού ολοκληρωθούν η εγκατάσταση και ο προγραμματισμός, καθώς μπορεί να τροφοδοτεί τη συσκευή ακόμη και όταν είναι απενεργοποιημένη η παροχή ρεύματος. Η μπαταρία έχει ειδική θέση στον μηχανισμό κίνησης. Ο χρήστης διατηρεί καθαρή τη διαδρομή της πύλης και τους οπτικούς αισθητήρες των φωτοκυττάρων· σε περίπτωση βλάβης ή ασυνήθιστης λειτουργίας, διακόπτει τον αυτόματο χειρισμό. Ο χρήστης διατηρεί καθαρή τη διαδρομή της πύλης και τους οπτικούς αισθητήρες των φωτοκυττάρων· σε περίπτωση βλάβης ή ασυνήθιστης λειτουργίας, διακόπτει τον αυτόματο χειρισμό. Κρατήστε τα παιδιά και τα άλλα άτομα μακριά από την κινούμενη πύλη.

Τεχνικά χαρακτηριστικά NKSL400

Τροφοδοσία συστήματος / κινητήρα230 V AC, 50/60 Hz / 24 V DC
Ένταση ρεύματος / ισχύς1,1 A / 250 W
Μέγιστη ισχύς αιχμής330 W
Μέγιστη / ονομαστική δύναμη400 N / 200 N
Μέγιστη / ονομαστική ροπή12 Nm / 6 Nm
ΤαχύτηταΈως 0,34 m/s χωρίς φορτίο· 0,18 m/s στην ονομαστική ροπή.
Μέγιστη διάρκεια συνεχούς λειτουργίας10 λεπτά στην ονομαστική ροπή· ισχύουν επίσης τα όρια κύκλων ανάλογα με το μήκος και το βάρος της πύλης.
Κίνηση οδοντωτής ράγαςM4, γρανάζι Z15
Διαστάσεις / βάρος131 × 135 × 405 mm / 6,5 kg
Βαθμός προστασίας ολοκληρωμένου συστήματοςIP44, με σωστή εγκατάσταση και κάλυψη της κολόνας
Θερμοκρασία λειτουργίας−20 έως +50 °C
Κλάση μόνωσηςI – η προστατευτική γείωση είναι υποχρεωτική.
Εφεδρική τροφοδοσίαΠροαιρετική PS124· λειτουργία σε περίπτωση διακοπής ρεύματος ανάλογα με την κατάσταση της μπαταρίας και της πύλης.

Προβολή 360°

Εγχειρίδιο εγκατάστασης PDF

Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;

Επιλέξτε τον τρόπο που σας εξυπηρετεί:

  1. παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
  2. παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]

Ρωτήστε μας για το προϊόν NICE Naked Sliding NKSL400 - γυμνός μηχανισμός κίνησης συρόμενης αυλόπορτας έως 6 m/400 kg (A)

Προϊόν: NICE Naked Sliding NKSL400 - γυμνός μηχανισμός κίνησης συρόμενης αυλόπορτας έως 6 m/400 kg (A)
Όνομα:
Ηλεκτρονικό ταχυδρομείο:
Τηλέφωνο:
Κείμενο:
Αυτός ο ιστότοπος προστατεύεται από το reCAPTCHA από το Google.
