NICE MOF - φωτοκύτταρα Moon - φωτοκύτταρα με κλασική σύνδεση (1 ζεύγος)
| Διαθεσιμότητα προϊόντος: | μη διαθέσιμο | Θα χαρούμε να σας βοηθήσουμε να επιλέξετε το κατάλληλο ανταλλακτικό. Μη διστάσετε να μας επικοινωνήσετε μαζί μας. |
|---|
Περιγραφή του προϊόντος NICE MOF - φωτοκύτταρα Moon - φωτοκύτταρα με κλασική σύνδεση (1 ζεύγος)
Επισήμανση: Τα φωτοκύτταρα NICE Moon MOF δεν κατασκευάζονται πλέον και, συνεπώς, δεν είναι διαθέσιμα. Ως αντικατάσταση μπορείτε να επιλέξετε τα φωτοκύτταρα NICE BF, NICE Era Photocell EPS ή NICE Era Photocell EPM..
Δυνατότητα αγοράς ανταλλακτικών καλυμμάτων για φωτοκύτταρα: NICE-ND-PRB-MOFB
Εξωτερικά φωτοκύτταρα ασφαλείας NICE MOF (τεχνικές προδιαγραφές) τοποθετούνται αντικριστά, σε όλο το πλάτος διέλευσης της πύλης ή σε οποιοδήποτε σημείο όπου υπάρχει κίνδυνος να χτυπήσει η πύλη σε εμπόδιο. Δημιουργούν μια υπέρυθρη δέσμη στον οπτικό άξονα και, όταν αυτή διακοπεί, στέλνουν σήμα στην πύλη για να σταματήσει την κίνησή της. Μπορούν να χρησιμοποιηθούν με συσκευές που υποστηρίζουν το κλασικό σύστημα σύνδεσης (δηλ. τροφοδοσία 12-24V και κύκλωμα NC ή NO).
Αποτελούνται από δύο συγχρονισμένα εξαρτήματα: τον πομπό TX και τον δέκτη RX.
Εγκατάσταση φωτοκυττάρων NICE MOF

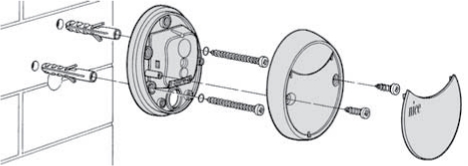

1. Τα φωτοκύτταρα τοποθετούνται σε τοίχο, μάντρα, κολόνα ή οποιαδήποτε επιφάνεια (επιφανειακή τοποθέτηση), στο ίδιο ύψος και ευθυγραμμισμένα το ένα απέναντι από το άλλο. Η επιφάνεια εγκατάστασης πρέπει να είναι επίπεδη, ώστε τα φωτοκύτταρα να μπορούν να ευθυγραμμιστούν εύκολα:

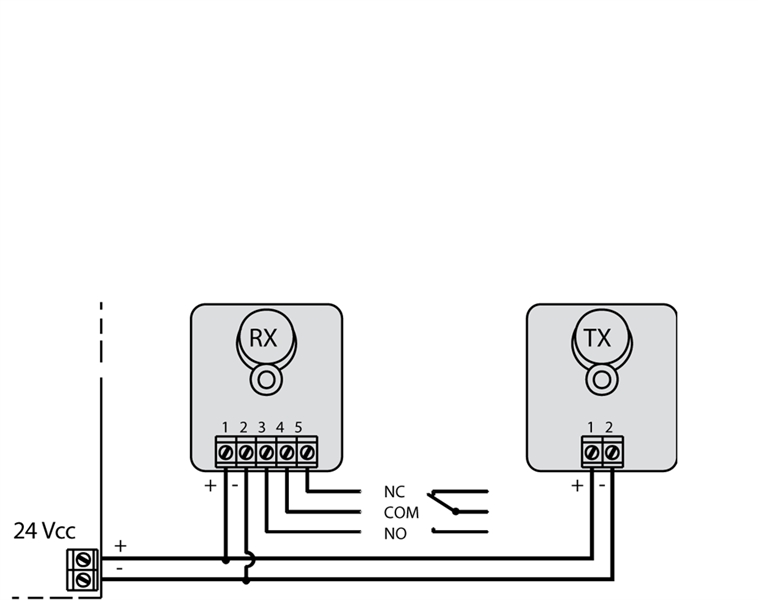

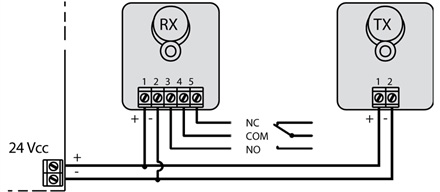

2. Στη συνέχεια, συνδέστε τα φωτοκύτταρα σύμφωνα με το διάγραμμα που συνοδεύει τον μηχανισμό ή τη μονάδα ελέγχου σας (βλ. διάγραμμα σύνδεσης για το NICE Road 400 - μονάδα ελέγχου RBA4). Το γενικό διάγραμμα σύνδεσης είναι το εξής:

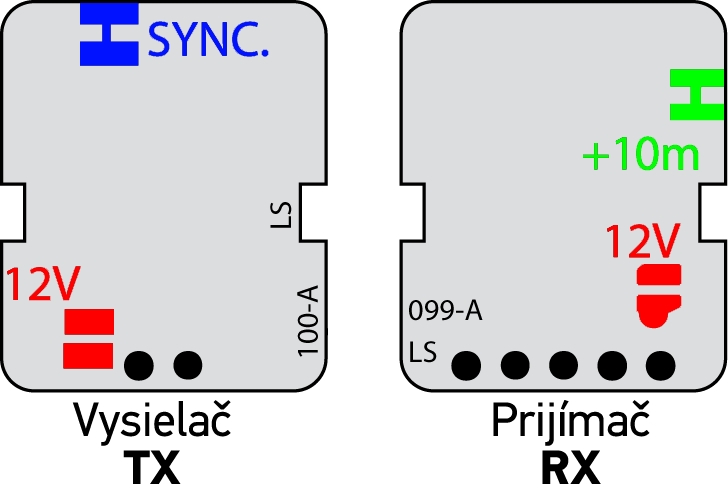

3. Τα φωτοκύτταρα είναι ρυθμισμένα από προεπιλογή για τροφοδοσία 24V. Αν χρειάζεστε τροφοδοσία 12V, γεφυρώστε με μια σταγόνα κασσίτερου την επαφή στην πίσω πλευρά της πλακέτας κυκλώματος του πομπού TX και του δέκτη RX, η οποία επισημαίνεται ως «12V».
4. Αν η απόσταση μεταξύ του πομπού TX και του δέκτη RX είναι μεγαλύτερη από 10m, διακόψτε τη σύνδεση στην πίσω πλευρά της πλακέτας κυκλώματος του δέκτη RX, η οποία επισημαίνεται ως «+10m».
5. Αν η απαιτούμενη γωνία ανοίγματος είναι μικρότερη από ±5°, τοποθετήστε στον δέκτη RX τον κώνο περιορισμού γωνίας (περιλαμβάνεται στη συσκευασία), ακολουθώντας τις παρακάτω οδηγίες:
| Αφαιρέστε το κάλυμμα του φωτοκυττάρου | Αφαιρέστε τα ηλεκτρονικά |
|---|---|
 |
 |
| Αφαιρέστε την πλακέτα κυκλώματος | Τοποθετήστε τον κώνο περιορισμού γωνίας |
 |
 |
6. Στη συνέχεια, για να ελέγξετε ότι η σύνδεση είναι σωστή, ανατρέξτε στην ενότητα Έλεγχος λειτουργίας και αντιμετώπιση προβλημάτων, ή συνεχίστε παρακάτω για πληροφορίες σχετικά με τη σύνδεση πολλών ζευγών φωτοκυττάρων:
Σύνδεση δύο ζευγών φωτοκυττάρων NICE MOF

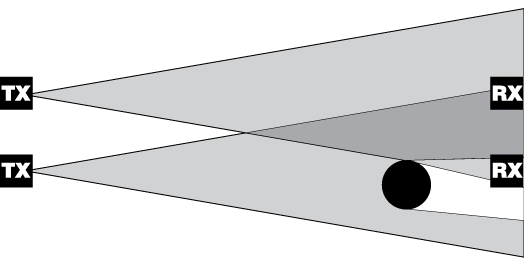

Τοποθετήστε τα φωτοκύτταρα γύρω από την πύλη ή την γκαραζόπορτα. Κατά την εγκατάσταση δύο ζευγών φωτοκυττάρων, ενδέχεται να προκληθούν παρεμβολές μεταξύ του πομπού TX του πρώτου ζεύγους και του δέκτη RX του δεύτερου ζεύγους. Βλ. εικόνα:
Για να αποφύγετε παρεμβολές μεταξύ δύο ζευγών που βρίσκονται κοντά το ένα στο άλλο, πρέπει να έχετε διαθέσιμο εναλλασσόμενο ρεύμα τροφοδοσίας και να διακόψετε τη σύνδεση SYNC και στους δύο πομπούς TX, όπως φαίνεται στην εικόνα:

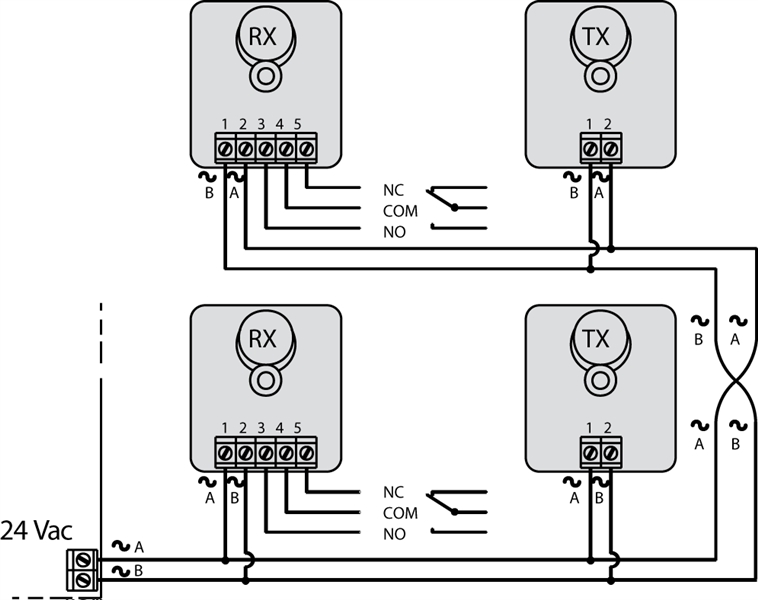

Επιπλέον, πρέπει να συνδέσετε το δεύτερο ζεύγος φωτοκυττάρων με ανεστραμμένη πολικότητα, όπως φαίνεται στην εικόνα:
Έλεγχος λειτουργίας και αντιμετώπιση προβλημάτων σύνδεσης φωτοκυττάρων NICE MOF
 |
Μετά την εγκατάσταση των φωτοκυττάρων, ελέγξτε τη συμπεριφορά της ενδεικτικής λυχνίας LED στον δέκτη RX. Ανάλογα με το αναβόσβημα της ενδεικτικής λυχνίας LED, ενδέχεται να παρατηρηθούν οι εξής καταστάσεις: |
| LED «L» | Κατάσταση | Ενέργεια |
|---|---|---|
| Σβηστή | Όλα εντάξει | Καμία. |
| Αναβοσβήνει αργά | Ο δέκτης RX λαμβάνει ασθενές σήμα | Ρυθμίστε την ευθυγράμμιση των φωτοκυττάρων. |
| Αναβοσβήνει γρήγορα | Ο δέκτης RX δεν λαμβάνει κανένα σήμα | Ελέγξτε αν υπάρχει εμπόδιο στον οπτικό άξονα μεταξύ του πομπού TX και του δέκτη RX. Ελέγξτε την ευθυγράμμιση των TX και RX. |
| Αναμμένη | Εντοπίστηκε εμπόδιο | Αφαιρέστε το εμπόδιο |
Τεχνικές προδιαγραφές φωτοκυττάρων NICE MOF
| Τύπος προϊόντος | Ανιχνευτής για αυτόματες ανοιγόμενες και συρόμενες πύλες και γκαραζόπορτες, που αποτελείται από πομπό TX και δέκτη RX. |
|---|---|
| Τεχνολογία | Άμεση οπτική μετάδοση TX-RX με διαμορφωμένη υπέρυθρη δέσμη. |
| Τροφοδοσία/Έξοδος |
|
| Κατανάλωση |
Ένα ζεύγος: 55mA συνολικά, αποτελούμενο από:
|
| Ικανότητα ανίχνευσης | Αδιαφανή αντικείμενα μεγαλύτερα από 50 mm, που διέρχονται από τον οπτικό άξονα μεταξύ του πομπού TX και του δέκτη RX με ταχύτητα μικρότερη από 1,6 m/s. |
| Γωνία εκπομπής πομπού TX | 20° ±25% |
| Γωνία λήψης δέκτη RX |
|
| Κανονική εμβέλεια | 15 m (σε δυσμενείς καιρικές συνθήκες μπορεί να μειωθεί κατά 50%) |
| Μέγιστη εμβέλεια | 30 m με διακοπή της σύνδεσης «+10m» |
| Έξοδος ρελέ | Μέγιστο 500mA και 48V |
| Χρήση σε όξινο ή αλμυρό περιβάλλον ή σε περιβάλλον με αυξημένο κίνδυνο έκρηξης | Όχι |
| Τοποθέτηση | Κάθετη τοποθέτηση στον τοίχο |
| Βαθμός προστασίας | IP55 |
| Θερμοκρασία λειτουργίας | -20°C έως 60°C |
| Διαστάσεις | 69x78x25mm |
| Βάρος | 50g |

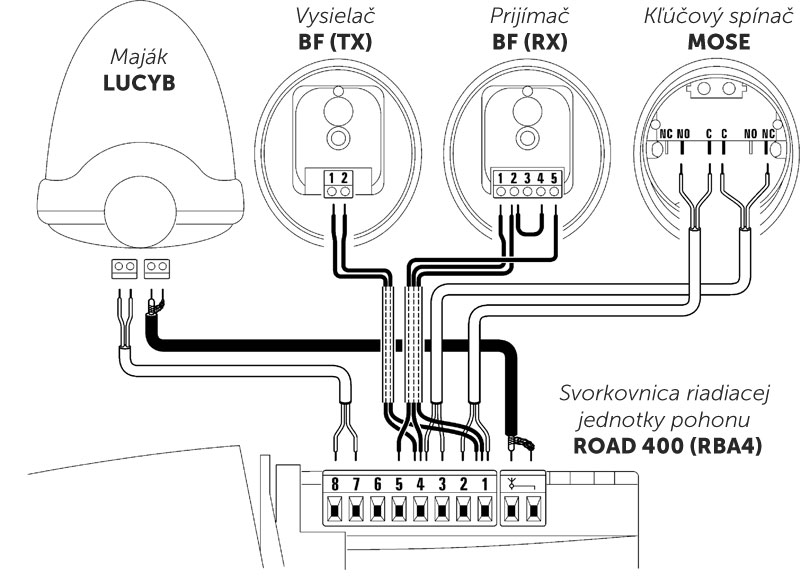

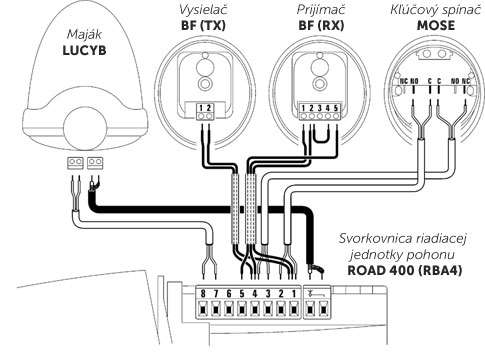

Σύνδεση φωτοκυττάρων NICE MOF με μηχανισμό κίνησης NICE Road 400

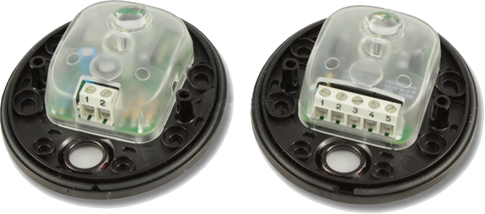

Εσωτερικό φωτοκυττάρων NICE MOF για μηχανισμούς κίνησης πυλών
