NICE DPRO500 - μονάδα ελέγχου για μηχανισμό κίνησης TUB4000 με κουτί
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
365,86 € με ΦΠΑ
| Βάρος |
|---|
| 5,30 kg |
Περιγραφή του προϊόντος NICE DPRO500 - μονάδα ελέγχου για μηχανισμό κίνησης TUB4000 με κουτί
Μονάδα ελέγχου με κουτί NICE DPRO500 για τον έλεγχο του μηχανισμού κίνησης NICE TUB4000. Τα κουμπιά στο κάλυμμα επιτρέπουν το άνοιγμα, τη διακοπή και το κλείσιμο της πόρτας. Ανάλογα με τη ρυθμισμένη λειτουργία, το σύστημα ελέγχου μπορεί να λειτουργεί με διαρκώς πατημένο κουμπί, ημιαυτόματα ή με αυτόματο κλείσιμο μετά από παύση.
Χρήση της DPRO500 και παρεχόμενος εξοπλισμός
Πρόκειται για αυτόνομη μονάδα ελέγχου με κουτί για την TUB4000. Το μοτέρ παραγγέλνεται ξεχωριστά. Πριν από την αντικατάσταση, συγκρίνετε την ένδειξη της υπάρχουσας μονάδας ελέγχου, την παροχή, τη συνδεσμολογία του μοτέρ, τους τερματικούς διακόπτες και τα στοιχεία ασφαλείας. Οι D-PRO ACTION, DPRO924 και η παλαιότερη A500 είναι διαφορετικές μονάδες ελέγχου· μην χρησιμοποιείτε τη συνδεσμολογία και τις διαδικασίες τους για την DPRO500.
Ο πρόσθετος ραδιοφωνικός δέκτης, τα τηλεχειριστήρια, τα φωτοκύτταρα, η ακμή ασφαλείας και οι πρόσθετες διεπαφές επιλέγονται ανάλογα με τη διαμόρφωση. Ο δέκτης δεν είναι ενσωματωμένος. Η αντικατάσταση της μονάδας ελέγχου από μόνη της δεν αυξάνει το επιτρεπόμενο βάρος ή μήκος ούτε τον αριθμό κύκλων του μηχανισμού κίνησης TUB4000.

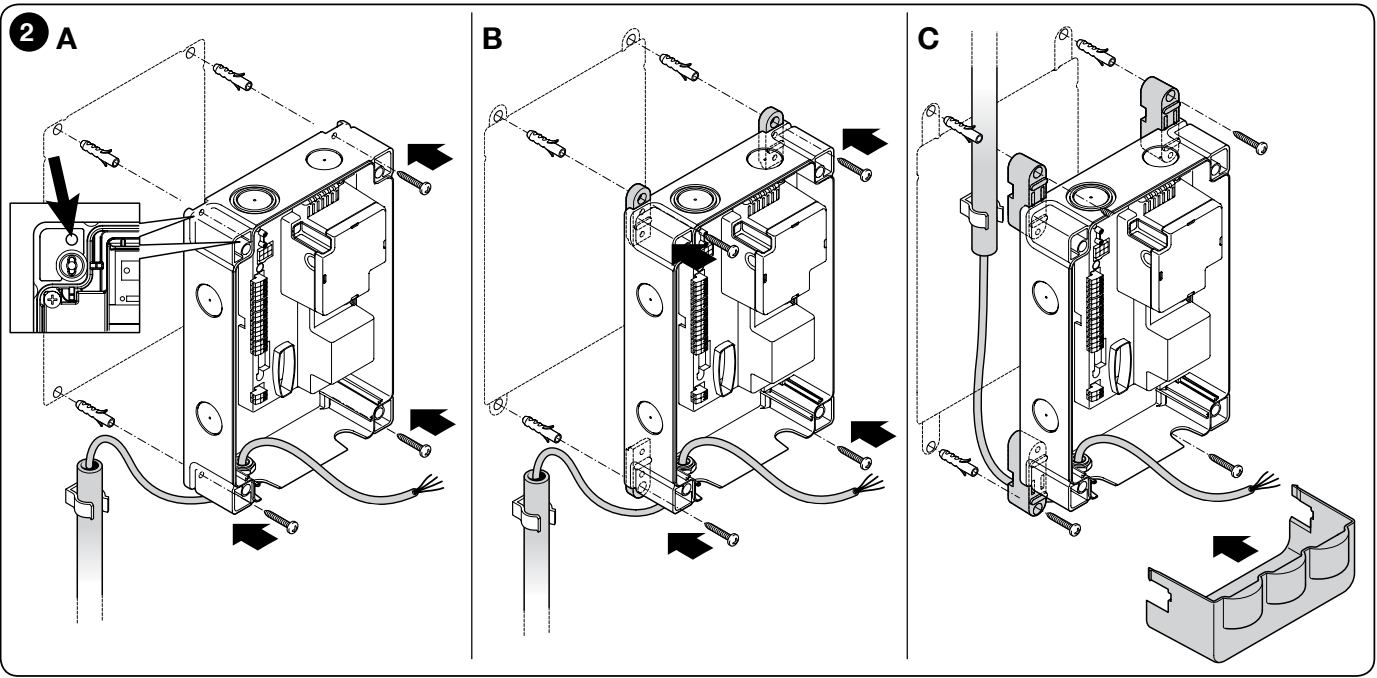

Τοποθέτηση και προστασία του κουτιού ελέγχου
Στερεώστε το κουτί σε σταθερή, ακίνητη επιφάνεια, έξω από ζώνες που μπορεί να πλημμυρίσουν, με ελεύθερη πρόσβαση στα κουμπιά και στον χώρο συντήρησης. Οι διαστάσεις του περιβλήματος είναι 310 × 210 × 160 mm. Μπορεί να στερεωθεί απευθείας από το εσωτερικό του κουτιού ή με στηρίγματα. Το προαιρετικό κιτ NDA100 επιτρέπει τη διέλευση καλωδίων πίσω από το κουτί, σε απόσταση έως 2 cm από τον τοίχο.
Περάστε τα καλώδια από κατάλληλους στυπιοθλίπτες, κατά προτίμηση από τα προετοιμασμένα σημεία στο κάτω μέρος. Στεγανοποιήστε τις εισόδους και αποτρέψτε την εισροή νερού και τη συμπύκνωση υγρασίας από τους σωλήνες προστασίας. Ελέγξτε τον βαθμό προστασίας στην πινακίδα του παρεχόμενου περιβλήματος και διατηρήστε τον με τους στυπιοθλίπτες, τα παρεμβύσματα και το σωστό κλείσιμο του καλύμματος.
Τροφοδοσία της DPRO500 και σύνδεση του μοτέρ
Η συνδεσμολογία πρέπει να γίνεται από εξειδικευμένο τεχνικό, με την παροχή αποσυνδεδεμένη. Πριν από κάθε εργασία, λάβετε επίσης μέτρα προστασίας από ακούσια ενεργοποίηση. Η παροχή πρέπει να διαθέτει κατάλληλη ασφάλεια και διάταξη αποσύνδεσης για πλήρη απομόνωση. Συνδέστε τον αγωγό προστασίας PE στο περίβλημα της μονάδας ελέγχου και στο μοτέρ, σύμφωνα με το διάγραμμα.
| Σύνδεση | Χρήση |
|---|---|
| TUB4000: 3~ 400 V AC | Συνδέστε το δίκτυο στις LINE L1, L2, L3 και PE· το τριφασικό μοτέρ στις MOTOR U, V, W και PE. Η TUB4000 διαθέτει μηχανικούς τερματικούς διακόπτες. |
| 1~ 230 V AC | Μόνο για συμβατό μονοφασικό μοτέρ και αφού ρυθμιστεί σωστά η γέφυρα τροφοδοσίας· παροχή στα L1, L3 και PE. Αυτή η ρύθμιση δεν μετατρέπει την TUB4000 σε μοτέρ 230 V. |
| Μοτέρ U/V/W σε μονοφασική εφαρμογή | U = κοινός αγωγός, V = άνοιγμα, W = κλείσιμο· ισχύει μόνο για κατάλληλο μονοφασικό μοτέρ. |
| Λανθασμένη κατεύθυνση κίνησης | Αφού αποσυνδέσει την τροφοδοσία, ο τεχνικός αλλάζει μεταξύ τους τα V και W. Στη συνέχεια ελέγχει και την αντιστοίχιση των τερματικών διακοπτών ανοίγματος και κλεισίματος. |
Για χρήση με την TUB4000, ανατρέξτε επίσης στον πίνακα καλωδίωσης του μηχανισμού κίνησης TUB4000. Η διαστασιολόγηση της παροχής εξαρτάται από το μήκος και τις συνθήκες εγκατάστασης· οι τιμές για σύντομη παροχή αυτόνομης μονάδας δεν μπορούν να εφαρμοστούν αυτομάτως σε μακρά γραμμή προς την πόρτα. Αν πρόκειται να ενεργοποιείται φάρος 230 V από το δίκτυο 400/230 V μέσω πρόσθετης κάρτας, πρέπει να υπάρχει διαθέσιμος και ο αγωγός N.

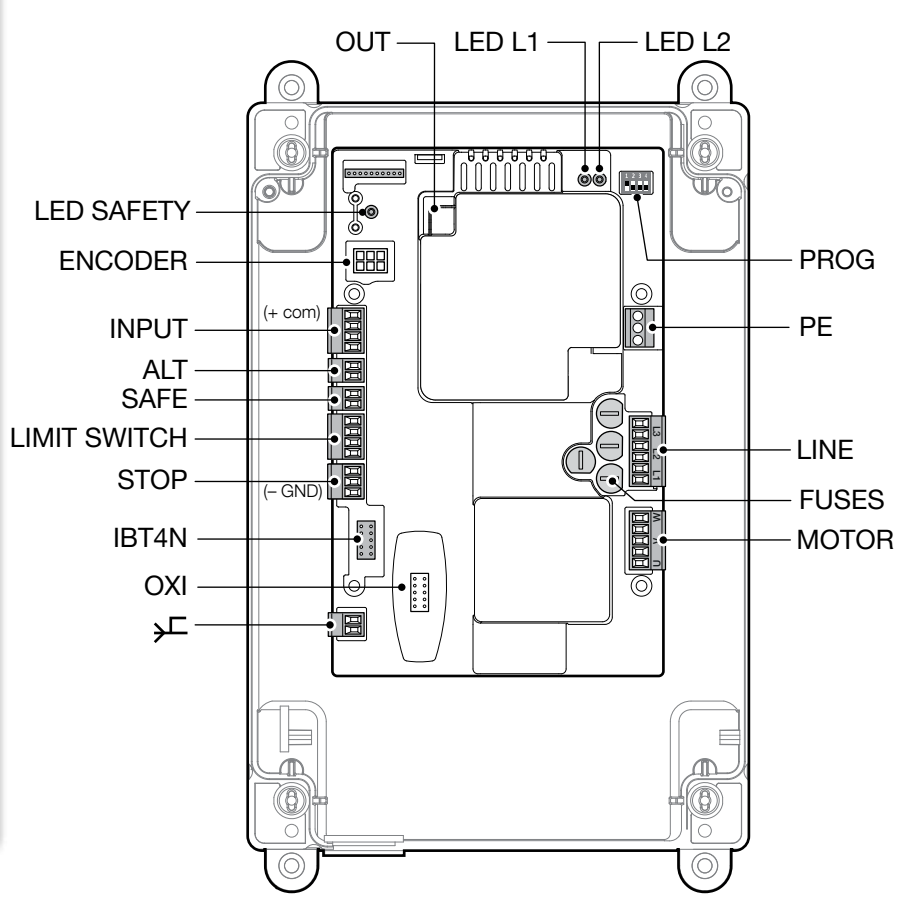

Ακροδέκτες μονάδας ελέγχου και πολικότητα αξεσουάρ
Η βοηθητική τροφοδοσία είναι 24 V DC: INPUT 8 / COM = θετικό (+), STOP 7 / GND = αρνητικό (−). Η μέγιστη συνολική κατανάλωση είναι 100 mA. Διακρίνετε αυτή την τροφοδοσία από την έξοδο 12 V για την οπτική ακμή ασφαλείας. Μη συνδέετε τάση δικτύου στα INPUT, ALT, SAFE ή στις εισόδους της ακμής ασφαλείας.
| Ακροδέκτης / συνδετήρας | Τι συνδέεται |
|---|---|
| INPUT 8 – COMMON | +24 V DC· κοινός ακροδέκτης εντολών και θετικό της βοηθητικής τροφοδοσίας. |
| INPUT 9 – OPEN | Επαφή NO χωρίς τάση μεταξύ 8 και 9: άνοιγμα. Η επαφή δεν έχει δικό της +/−. |
| INPUT 10 – CLOSE | Επαφή NO χωρίς τάση μεταξύ 8 και 10: κλείσιμο. Η επαφή δεν έχει δικό της +/−. |
| INPUT 11 – ING1 / PHOTO | Εργοστασιακά, είσοδος ασφαλείας NC ως προς το 8. Οι πρόσθετες λειτουργίες ρυθμίζονται μέσω OVIEW· η λειτουργία της εισόδου πρέπει να αντιστοιχεί στη συνδεσμολογία. |
| ALT | Ξεχωριστή είσοδος ασφαλείας για επαφή NC. Μην τη συγχέετε με τον τριπολικό ακροδέκτη STOP SAFETY EDGE. |
| SAFE | Θερμική προστασία μοτέρ με μηχανικούς τερματικούς διακόπτες. Για την TUB4000, διατηρήστε την πραγματική συνδεσμολογία της προστασίας. |
| LIMIT SWITCH 1 / 2 / 3 / 4 | 1 κοινός αγωγός· 2 άνοιγμα· 3 προτερματικός διακόπτης κλεισίματος· 4 κλείσιμο. Οι τερματικοί διακόπτες δεν αντικαθιστούν τα μηχανικά στοπ της πόρτας. |
| STOP 5 / 6 / 7 | 5 = +12 V DC για OSE· 6 = σήμα S· 7 = GND, αρνητικό (−). Η ακμή ασφαλείας αντίστασης 8,2 kΩ συνδέεται μεταξύ 6 και 7. |
| ENCODER | Δεν χρησιμοποιείται με την TUB4000 που διαθέτει μηχανικούς διακόπτες. Μην εφαρμόζετε σε αυτή τη διαμόρφωση τη διαδικασία για τον κωδικοποιητή. |
| OXI / SM | Πρόσθετος ραδιοφωνικός δέκτης με συμβατό συνδετήρα SM. |
| IBT4N | Διεπαφή για OVIEW· συνδέετε και αποσυνδέετε μόνο με απενεργοποιημένη τροφοδοσία. |
| OUT | Πρόσθετη κάρτα NDA040 με δύο εξόδους ρελέ χωρίς δυναμικό. |

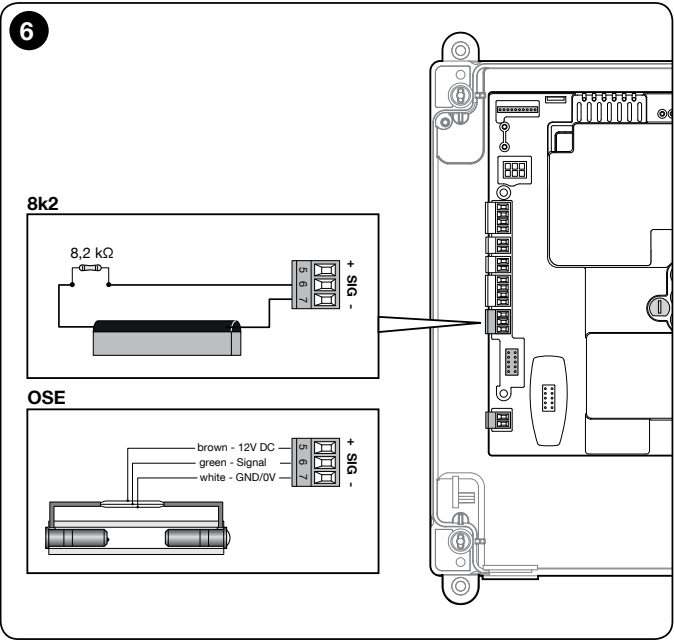

Ακμή ασφαλείας STOP SAFETY EDGE
Υποστηρίζεται ακμή ασφαλείας αντίστασης 8,2 kΩ ή οπτική ακμή ασφαλείας OSE. Η αλλαγή της απομνημονευμένης κατάστασης προκαλεί διακοπή με σύντομη αντίστροφη κίνηση. Το φωτοκύτταρο στο PHOTO δεν υποκαθιστά την ακμή ασφαλείας στο STOP SAFETY EDGE.
| Τύπος ακμής ασφαλείας | Σύνδεση |
|---|---|
| Αντίστασης 8,2 kΩ | Έξοδος της ακμής ασφαλείας μεταξύ 6 (S) και 7 (GND). Ο ακροδέκτης 5 δεν χρησιμοποιείται για την τροφοδοσία αυτής της ακμής ασφαλείας. |
| Οπτική OSE | 5 = +12 V DC, καφέ αγωγός· 6 = σήμα S, πράσινος· 7 = GND/0 V (−), λευκός. Ελέγξτε επίσης τη σήμανση της συγκεκριμένης ακμής ασφαλείας. |
| Περισσότερα στοιχεία ασφαλείας | Ο τεχνικός πρέπει να συνδέσει τον συνδυασμό NO/NC/8,2 kΩ σύμφωνα με το διάγραμμα του εγχειριδίου. Η μοναδική τερματική αντίσταση 8,2 kΩ τοποθετείται στο τέλος του αντίστοιχου κλάδου ασφαλείας· μην παρακάμπτετε την είσοδο. |
Κατά τον χειρισμό με εντολή διαρκείας, ο χειριστής πρέπει να έχει ορατότητα της διαδρομής και το χειριστήριο δεν πρέπει να είναι ελεύθερα προσβάσιμο σε μη εξουσιοδοτημένα άτομα. Η ημιαυτόματη λειτουργία απαιτεί ενεργό ευαίσθητο άκρο ασφαλείας για τον περιορισμό των δυνάμεων· η αυτόματη λειτουργία απαιτεί επιπλέον τουλάχιστον ένα ζεύγος φωτοκυττάρων. Ο τεχνικός πρέπει να αξιολογήσει όλα τα σημεία σύνθλιψης, διάτμησης και παγίδευσης.
Σύνδεση φωτοκυττάρων NICE EPM
Για φωτοκύτταρα με ρελέ NICE EPM χρησιμοποιήστε ξεχωριστά τους ακροδέκτες τροφοδοσίας και ασφαλείας τους. Το EPMB με δίαυλο BlueBUS δεν αποτελεί άμεση αντικατάσταση του ρελέ EPM σε αυτή τη μονάδα.
| EPM | DPRO500 σε λειτουργία PHOTO |
|---|---|
| TX και RX: 1 = +, 2 = − | 1 → INPUT 8 / +24 V DC· 2 → STOP 7 / GND (−). Το ζεύγος EPM καταναλώνει έως 55 mA· το άθροισμα της κατανάλωσης όλων των παρελκομένων δεν πρέπει να υπερβαίνει τα 100 mA. |
| RX 4 = COM, RX 5 = NC | 4 → INPUT 8· 5 → INPUT 11 / PHOTO. Το RX 3 = NO δεν χρησιμοποιείται σε αυτή τη σύνδεση ασφαλείας. |
| Επαφή RX χωρίς δυναμικό | Η COM/NC δεν έχει δική της πολικότητα τροφοδοσίας· οι ακροδέκτες 1/2 είναι ξεχωριστή τροφοδοσία. |
| Εμβέλεια | Ωφέλιμη 15 m, μέγιστη 30 m. Για απόσταση άνω των 10 m, ρυθμίστε τη γέφυρα +10m στο RX σύμφωνα με το εγχειρίδιο EPM· η ομίχλη, η βροχή και η σκόνη μπορεί να μειώσουν την εμβέλεια κατά 50 %. |
Μετά τη σύνδεση, ελέγξτε την αντίδραση τόσο σε διακοπή της δέσμης όσο και σε διακοπή της τροφοδοσίας των φωτοκυττάρων. Μην επιλέγετε την εμβέλεια μόνο με βάση τη μέγιστη τιμή του καταλόγου. Στην παραπάνω σύνδεση, τα EPM τροφοδοτούνται απευθείας από τους ακροδέκτες 8 και 7· μην χρησιμοποιείτε τη σύνδεση φωτοελέγχου ή αναμονής Stand-by που προορίζεται για άλλη μονάδα ελέγχου.
Πρώτη εκκίνηση και εκμάθηση θέσεων TUB4000
Πριν από την ενεργοποίηση, ελέγξτε τον αγωγό PE, τη σωστή τάση, τον κινητήρα, τα μηχανικά τέρματα, τους τερματικούς διακόπτες, το κλειστό κύκλωμα ασφαλείας και όλα τα συστήματα προστασίας. Μετά την ενεργοποίηση, η πράσινη λυχνία L2 OK πρέπει να αναβοσβήνει τακτικά περίπου μία φορά το δευτερόλεπτο και η κόκκινη SAFETY να παραμένει σταθερά αναμμένη. Αν ο έλεγχος αποτύχει, αποσυνδέστε την τροφοδοσία και διορθώστε την αιτία.
- Συνδέστε τουλάχιστον μία κατάλληλη συσκευή ασφαλείας στην STOP SAFETY EDGE. Ρυθμίστε το DIP 1 στο ON και τα υπόλοιπα DIP στο OFF. Η πράσινη λυχνία LED αναβοσβήνει γρήγορα και η κόκκινη είναι σβηστή.
- Κρατήστε πατημένο το STOP για περίπου 3 δευτερόλεπτα, μέχρι να παραμείνει αναμμένη η κόκκινη λυχνία LED, και αφήστε το κουμπί.
- Χωρίς διακοπή, συνεχίστε με την εκμάθηση θέσεων: Γυρίστε το DIP 1 στο OFF. Με τα υπόλοιπα DIP στο OFF, κρατήστε πατημένο το Open και μετακινήστε την πύλη έως τον τερματικό διακόπτη πλήρους ανοίγματος. Στη συνέχεια, κρατήστε πατημένο το Close μέχρι να κλείσει πλήρως.
- Αν η φορά κίνησης είναι αντίστροφη, αποσυνδέστε την τροφοδοσία και διορθώστε τα καλώδια του κινητήρα V/W. Αν οι τερματικοί διακόπτες έχουν αντιστοιχιστεί αντίστροφα, ο τεχνικός διορθώνει τον κλάδο ανοίγματος/κλεισίματος· το DIP 2 για κωδικοποιητή δεν διορθώνει τους μηχανικούς διακόπτες του TUB4000.
- Μετά την επιτυχή εκμάθηση, επιλέξτε την επιθυμητή λειτουργία και εκτελέστε όλους τους λειτουργικούς ελέγχους και τους ελέγχους ασφαλείας. Αν αλλάξει ο τύπος του ευαίσθητου άκρου ή διακοπεί η εκμάθηση, επαναλάβετε ολόκληρη την επόμενη διαδικασία.
Οι 9 κόκκινες αναλαμπές υποδεικνύουν σφάλμα εκμάθησης θέσεων. Σε περίπτωση 3 αναλαμπών, ο τεχνικός ελέγχει τη φορά και την αντιστοίχιση των τερματικών διακοπτών· μετά τη διόρθωση, διαγράφει το σφάλμα με το κουμπί STOP και επαναλαμβάνει την εκμάθηση. Μην επιχειρείτε δοκιμές με απενεργοποιημένα συστήματα προστασίας.
Λειτουργίες DIP και αυτόματη παύση
| DIP 1 / 2 / 3 / 4 | Λειτουργία |
|---|---|
| OFF / OFF / OFF / OFF | Εντολή διαρκείας: η κίνηση συνεχίζεται όσο κρατάτε πατημένο το κουμπί. |
| ON / OFF / OFF / OFF | Εκμάθηση της εισόδου ασφαλείας και των θέσεων σύμφωνα με την προηγούμενη διαδικασία. |
| OFF / OFF / OFF / ON | Βιομηχανική λειτουργία: ημιαυτόματο άνοιγμα, κλείσιμο με εντολή διαρκείας· απαιτεί εκμάθηση θέσεων. |
| OFF / OFF / ON / OFF | Ημιαυτόματη λειτουργία· απαιτεί εκμάθηση θέσεων. |
| OFF / OFF / ON / ON | Αυτόματη λειτουργία με ρυθμιζόμενη παύση· απαιτεί εκμάθηση θέσεων και τα κατάλληλα συστήματα ασφαλείας. |
Με τους μηχανικούς διακόπτες του TUB4000, αφήστε το DIP 2 απενεργοποιημένο. Χρησιμεύει για την αλλαγή της φοράς του κωδικοποιητή στην αντίστοιχη εφαρμογή που υποστηρίζεται. Αν ρυθμίζετε τις λειτουργίες μέσω OVIEW, όλα τα DIP πρέπει να είναι στο OFF.
- Για εκμάθηση της αυτόματης παύσης, ρυθμίστε τα DIP 3 και 4 στο ON και ανοίξτε πλήρως την πύλη.
- Από τη στιγμή που θα φτάσει στη θέση πλήρους ανοίγματος, περιμένετε τον επιθυμητό χρόνο και δώστε εντολή κλεισίματος. Αυτό το χρονικό διάστημα αποθηκεύεται ως χρόνος παύσης.
- Για να τον αλλάξετε, γυρίστε τα DIP 3 και 4 στο OFF και ξανά στο ON και, στη συνέχεια, επαναλάβετε το άνοιγμα, την αναμονή και το κλείσιμο. Η μετάβαση του DIP 4 στο OFF διαγράφει τον αποθηκευμένο χρόνο παύσης.
Ραδιοδέκτης και τηλεχειριστήρια
Η μονάδα ελέγχου διαθέτει υποδοχή SM για πρόσθετο ραδιοδέκτη. Μια κατάλληλη επιλογή είναι ο NICE OXIBD· σε παλαιότερες εγκαταστάσεις μπορεί να υπάρχουν τα SMXI, SMXIS, OXI ή OXIT. Τοποθετείτε και αφαιρείτε τον ραδιοδέκτη μόνο με αποσυνδεδεμένη την τροφοδοσία. Τηλεχειριστήριο επιλέξτε το ανάλογα με τον συγκεκριμένο ραδιοδέκτη και το πρωτόκολλο ασύρματης επικοινωνίας του. Η διαδικασία αποθήκευσης ή διαγραφής τηλεχειριστηρίου αφορά τον ραδιοδέκτη και όχι την επαναφορά του DPRO500.
| Έξοδος ραδιοδέκτη στη βασική λειτουργία | Εντολή DPRO500 |
|---|---|
| 1 | Βήμα προς βήμα |
| 2 | Μερικό άνοιγμα, εργοστασιακά έως το μέσο της διαδρομής· η ρύθμιση μπορεί να τροποποιηθεί. |
| 3 | Άνοιγμα |
| 4 | Κλείσιμο |
Η διευρυμένη λειτουργία συμβατού ραδιοδέκτη επιτρέπει και άλλες εντολές, όπως Stop, κλείδωμα και απενεργοποίηση του αυτόματου χειρισμού. Πριν από τη χρήση, ελέγξτε τον ραδιοδέκτη και τις ρυθμίσεις του. Συνδέστε την εξωτερική κεραία OXIBD σύμφωνα με το εγχειρίδιο απευθείας στην υποδοχή του ραδιοδέκτη: ο κεντρικός αγωγός στο σήμα κεραίας και η θωράκιση στην αντίστοιχη επαφή γείωσης· δεν πρόκειται για +/− τροφοδοσίας.
Επεκτάσεις και σηματοδότηση
OVIEW και IBT4N
Ο προγραμματισμός, η διάγνωση και η αλλαγή της λειτουργίας του ING1 είναι δυνατά μέσω του OVIEW μέσω IBT4N. Συνδέστε τη διεπαφή μόνο με απενεργοποιημένη την τροφοδοσία. Κατά τη ρύθμιση των λειτουργιών μέσω OVIEW, αφήστε τα DIP στο OFF. Η τροποποιημένη λειτουργία της εισόδου πρέπει να αντιστοιχεί στην πραγματική σύνδεση της συσκευής.
Φάρος μέσω NDA040
Για εξωτερικές εξόδους ρελέ, το DPRO500 απαιτεί την πρόσθετη κάρτα NDA040 στην OUT. Διαθέτει δύο επαφές ρελέ χωρίς δυναμικό, ρυθμιζόμενες μέσω OVIEW. Η ίδια η επαφή δεν παρέχει τάση τροφοδοσίας· η τροφοδοσία και το φορτίο επιλέγονται σύμφωνα με το διάγραμμα και τα όρια της NDA040.

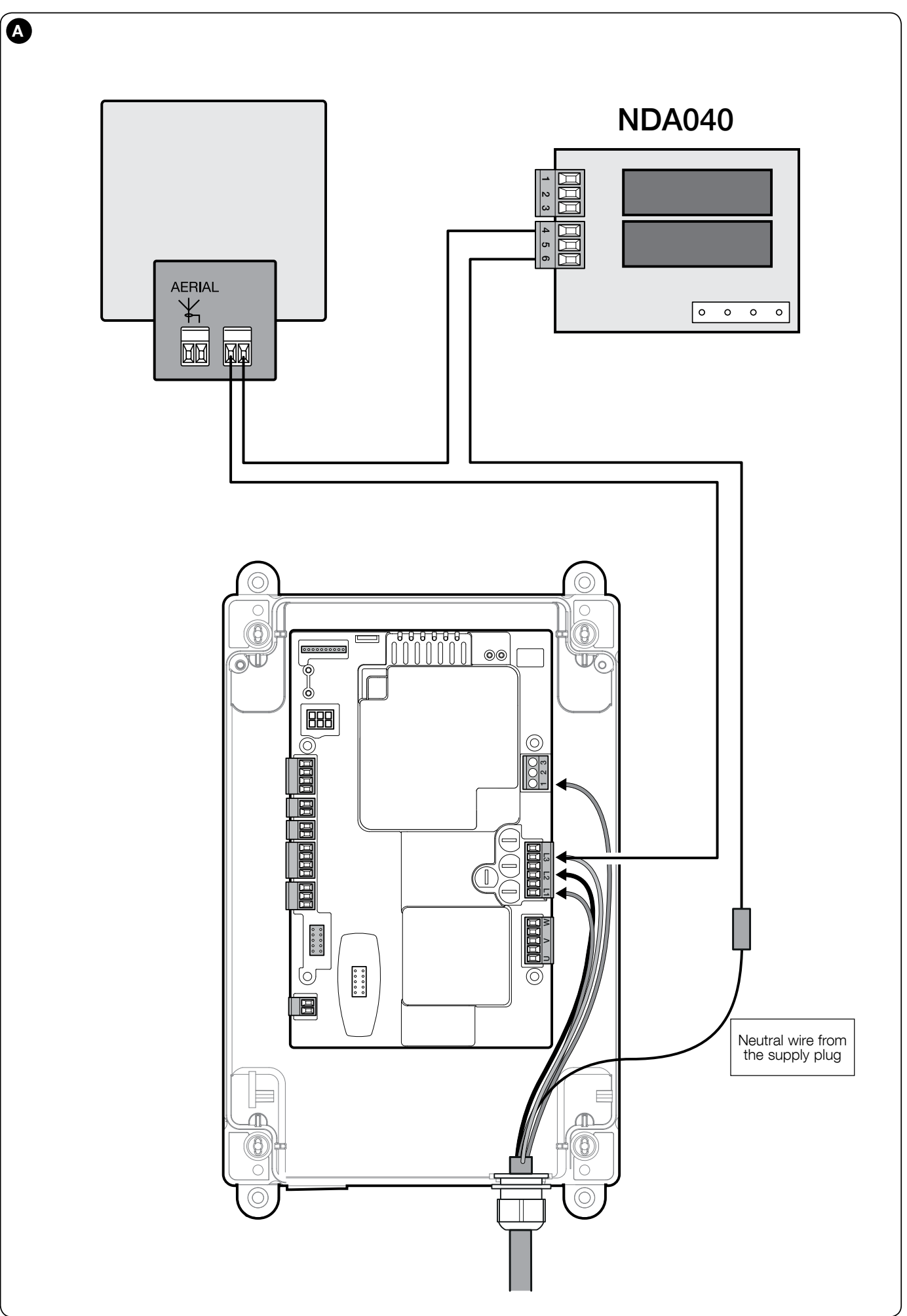

Για το TUB4000, το εγχειρίδιο δείχνει σύνδεση φάρου 230 V AC NICE ELAC μέσω NDA040 και αγωγού N. Ο φάρος AC δεν έχει ακροδέκτες τροφοδοσίας +/−. Δεν συνδέεται σε είσοδο χαμηλής τάσης INPUT ή STOP· δεν επιτρέπεται να συνδέσετε φάρο DC στα 230 V. Το φορτίο ρελέ της NDA040 και οι είσοδοι ασφαλείας είναι ξεχωριστά κυκλώματα.
Στο διάγραμμα που απεικονίζεται, στην NDA040 χρησιμοποιούνται οι ακροδέκτες 4 = COM και 6 = NO: ο αγωγός φάσης L3 συνδέεται στο 6, από τον ακροδέκτη 4 συνεχίζει προς τη μία επαφή τροφοδοσίας του φάρου και η άλλη επαφή του φάρου συνδέεται στο N. Ο ακροδέκτης 5 = NC δεν χρησιμοποιείται σε αυτή τη σύνδεση. Η έξοδος πρέπει να ρυθμιστεί μέσω OVIEW στην επιθυμητή λειτουργία φάρου. Πρόκειται για διακοπή 230 V AC, χωρίς σταθερή πολικότητα +/−· οι εργασίες εκτελούνται από τεχνικό με αποσυνδεδεμένη την παροχή.
Ενδεικτική λυχνία κατάστασης στο κάλυμμα

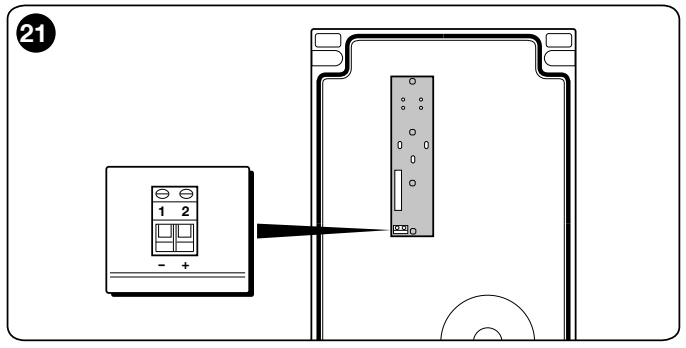

Η κλέμμα στην πλακέτα των κουμπιών υποστηρίζει ενδεικτική λυχνία 24 V DC, έως 5 W: ακροδέκτης 1 = μείον (−), ακροδέκτης 2 = συν (+). Η μέγιστη απόσταση είναι 2 m. Η έξοδος δεν προστατεύεται από βραχυκύκλωμα και δεν είναι ίδια με τη βοηθητική τροφοδοσία 100 mA.
Όταν ανοίξει το κύκλωμα ασφαλείας, η λυχνία σβήνει· κατά την κανονική λειτουργία αναβοσβήνει με 0,5 s αναμμένη / 0,5 s σβηστή. Σε σοβαρή βλάβη, επαναλαμβάνεται η διαγνωστική ένδειξη της κόκκινης L1.
Δύο αντικριστά συρόμενα φύλλα
Κάθε φύλλο πρέπει να έχει δικό του μοτέρ, σύστημα ελέγχου και τερματικούς διακόπτες. Η διασύνδεση των δύο μονάδων γίνεται σύμφωνα με το ειδικό διάγραμμα του εγχειριδίου· το Open ρυθμίζεται μέσω OVIEW ως λειτουργία κοινόχρηστης εγκατάστασης. Η ακμή ασφαλείας, το κόκκινο STOP και η θερμική προστασία σε αυτήν τη διαμόρφωση επηρεάζουν μόνο το αντίστοιχο φύλλο. Η προστασία ολόκληρης της διάταξης με τα δύο φύλλα πρέπει να σχεδιαστεί από τεχνικό· δεν πρόκειται για μία έξοδο μοτέρ για δύο μοτέρ.
Διαγνωστικός έλεγχος LED DPRO500
Μετρήστε τις αναλαμπές ανάμεσα στις παύσεις και διακρίνετε πάντα την πράσινη L2 OK, την κόκκινη L1 WARNING και την ξεχωριστή SAFETY. Ο ίδιος αριθμός αναλαμπών σε διαφορετικό χρώμα σημαίνει διαφορετική κατάσταση. Μην παρακάμπτετε τις εισόδους ασφαλείας σε περίπτωση βλάβης.
| Πράσινη L2 | Σημασία και έλεγχος |
|---|---|
| Περίπου 1×/s | Κανονική λειτουργία μετά την αρχική ένδειξη. |
| 2 αναλαμπές | Ενεργοποίηση φωτοκυττάρου: εμπόδιο, ευθυγράμμιση, τροφοδοσία ή απουσία άδειας στην είσοδο PHOTO. |
| 4 αναλαμπές | Ενεργοποίηση STOP ή ALT· εξαλείψτε την αιτία. |
| 6 αναλαμπές | Περιορισμός των κινήσεων· ελέγξτε το λειτουργικό φορτίο. |
| 9 αναλαμπές | Ο αυτοματισμός είναι μπλοκαρισμένος· αφού ελέγξετε την αιτία, απελευθερώστε τον με την κατάλληλη εντολή. |
| Κόκκινη L1 | Σημασία και έλεγχος |
|---|---|
| 2 αναλαμπές | Αποτυχία δοκιμής ασφαλείας: ελέγξτε την συνδεδεμένη ακμή ασφαλείας και επαναλάβετε την εκμάθησή της. |
| 3 αναλαμπές | Λανθασμένη φορά / αντιστοίχιση τερματικών διακοπτών. Για μηχανικούς διακόπτες, ελέγξτε τα κυκλώματα ανοίγματος και κλεισίματος· μετά την επισκευή, πατήστε STOP και πραγματοποιήστε νέα εκμάθηση. |
| 4 αναλαμπές | Υπέρβαση του τερματικού διακόπτη ασφαλείας. Αποσυνδέστε την τροφοδοσία και, ακολουθώντας τις οδηγίες του μοτέρ, μετακινήστε χειροκίνητα την πύλη περίπου στη μέση της διαδρομής και ασφαλίστε την ξανά· τεχνικός πρέπει να ελέγξει τους διακόπτες και τις θέσεις και να επαναφέρει τη λειτουργία. |
| 5 αναλαμπές | Σφάλμα εσωτερικής μνήμης/παραμέτρων. Απενεργοποιήστε και ενεργοποιήστε ξανά· αν το πρόβλημα παραμένει, εκτελέστε επαγγελματική επαναφορά και επαναλάβετε την εγκατάσταση ή απευθυνθείτε στο σέρβις της πλακέτας. |
| 6 αναλαμπές | Σφάλμα επαφέα, πλακέτας ή συνδέσεων μοτέρ· αποσυνδέστε την τροφοδοσία και ζητήστε τεχνικό έλεγχο. |
| 7 ή 8 αναλαμπές | Σφάλμα επικοινωνίας ή κωδικοποιητή στην αντίστοιχη εφαρμογή· αυτή η διαδικασία δεν αποτελεί οδηγία για μηχανικούς διακόπτες TUB4000. |
| 9 αναλαμπές | Σφάλμα εκμάθησης των τερματικών θέσεων· ελέγξτε τη συνδεσμολογία και επαναλάβετε την εκμάθηση. Αν το σφάλμα παραμένει, προχωρήστε σε επαναφορά και νέα ρύθμιση. |
| 10 αναλαμπές | Υπέρβαση του χρόνου κίνησης, εργοστασιακή ρύθμιση 60 s. Ελέγξτε για εμπόδια, την κίνηση και τη ρύθμιση του χρονοδιακόπτη στο OVIEW· μην αυξάνετε τον χρόνο για να καλύψετε μηχανική βλάβη. |
Η ένδειξη SAFETY είναι αναμμένη: το κύκλωμα ασφαλείας είναι κλειστό. Η ένδειξη SAFETY είναι σβηστή: ελέγξτε το ALT, το STOP στο κάλυμμα, τη θερμική προστασία και την απασφάλιση του μοτέρ. Η γρήγορη εναλλαγή L1/L2 υποδηλώνει ενημέρωση υλικολογισμικού· τέσσερις ταυτόχρονες αναλαμπές και των δύο LED σημαίνουν αναμονή για ενημέρωση. Η ενημέρωση γίνεται από το σέρβις.
Κατά την ενεργοποίηση, η κενή μνήμη προκαλεί γρήγορο αναβόσβημα και των δύο LED για περίπου 5 s. Με τις θέσεις εκμαθημένες, η πράσινη λυχνία αναβοσβήνει γρήγορα για περίπου 2 s· μία αργή κόκκινη αναλαμπή υποδεικνύει αναγνωρισμένη ακμή ασφαλείας 8,2 kΩ και δύο αργές αναλαμπές υποδεικνύουν OSE. Οι επόμενες ενδείξεις ερμηνεύονται με βάση το χρώμα και τον αριθμό που αναφέρονται παραπάνω.
Πλήρης διαγραφή μνήμης DPRO500
Η επαναφορά διαγράφει τις ρυθμίσεις του συστήματος ελέγχου. Χρησιμοποιήστε την μόνο αφού εντοπίσετε την αιτία της βλάβης και ασφαλίσετε την πύλη· δεν αποτελεί συνήθη τρόπο διαγραφής σφάλματος ούτε διαγράφει τα τηλεχειριστήρια από τον ξεχωριστό δέκτη.
- Ρυθμίστε τους DIP 1, 2, 3 και 4 στη θέση ON· οι κόκκινες και πράσινες LED αναβοσβήνουν γρήγορα.
- Κρατήστε πατημένο το STOP για περίπου 3 δευτερόλεπτα, μέχρι να παραμείνουν αναμμένες και οι δύο LED. Αφήστε το STOP· μετά την επαναφορά οι LED αναβοσβήνουν ξανά γρήγορα.
- Επαναφέρετε και τους τέσσερις DIP στη θέση OFF. Επαναλάβετε την εκμάθηση των διατάξεων ασφαλείας και των θέσεων, ρυθμίστε τη λειτουργία και εκτελέστε τις δοκιμές ασφαλείας.
Δοκιμές, λειτουργία και συντήρηση
Πριν από την παράδοση, δοκιμάστε επανειλημμένα τα Open, Close και Stop, και τους δύο τερματικούς διακόπτες, όλα τα φωτοκύτταρα, τις ακμές ασφαλείας και την ασφάλιση της ενσωματωμένης πόρτας διέλευσης, εφόσον υπάρχει στο φύλλο. Ελέγξτε την υπερδιαδρομή, τα μηχανικά στοπ και τα επικίνδυνα σημεία· όπου η προστασία βασίζεται στον περιορισμό της δύναμης, ο τεχνικός πρέπει να πραγματοποιήσει και τις απαιτούμενες μετρήσεις. Οι δοκιμές της μονάδας από μόνες τους δεν υποκαθιστούν τον έλεγχο ολόκληρης της πύλης.
Τηρείτε το πρόγραμμα συντήρησης ολόκληρης της διάταξης. Με αποσυνδεδεμένη την τροφοδοσία, ελέγξτε τους ακροδέκτες, τα καλώδια, τους στυπιοθλίπτες, τη στεγανοποίηση, την υγρασία, τη στερέωση και τους αγωγούς προστασίας. Μετά από επέμβαση, επαναλάβετε τις λειτουργικές δοκιμές και τις δοκιμές ασφαλείας. Αντικαταστήστε την ασφάλεια μόνο αφού εξαλειφθεί η αιτία και χρησιμοποιώντας τον ίδιο τύπο και ονομαστική τιμή. Ο χρήστης δεν πρέπει να εργάζεται μέσα σε ανοιχτό ηλεκτρικό πίνακα.
Κρατάτε τα χειριστήρια μακριά από παιδιά. Παρακολουθείτε την πύλη κατά την κίνησή της και εισέρχεστε στη δίοδο μόνο αφού ανοίξει πλήρως και σταματήσει. Σε περίπτωση βλάβης ή ασυνήθιστης συμπεριφοράς, θέστε τη συσκευή εκτός λειτουργίας και καλέστε το σέρβις.
Τεχνικά χαρακτηριστικά της μονάδας ελέγχου
| Μοντέλο | NICE DPRO500 με κουτί ελέγχου |
|---|---|
| Χρήση με TUB4000 | NICE TUB4000 με μηχανικούς τερματικούς διακόπτες |
| Τροφοδοσία TUB4000 | 3~ 400 V AC, ανάλογα με το μοτέρ και την τροφοδοσία του |
| Επιλογές τροφοδοσίας του συστήματος ελέγχου | 3~ 400 V AC / 3~ 230 V AC ή 1~ 230 V AC, ±10 %, 50/60 Hz· η συγκεκριμένη εφαρμογή εξαρτάται από το μοτέρ και το διάγραμμα |
| Μέγιστη ισχύς μοτέρ | 2,2 kW· δεν πρόκειται για την κατανάλωση της μονάδας ούτε για νέο όριο του TUB4000 |
| Κατανάλωση σε Stand-by | Λιγότερο από 5 W |
| Βοηθητική τροφοδοσία | 24 V DC, μέγ. 100 mA συνολικά: INPUT 8 + / STOP 7 − |
| Ακμή ασφαλείας OSE | 5 +12 V DC / 6 σήμα / 7 GND − |
| Ενδεικτική λυχνία κατάστασης | 24 V DC / μέγ. 5 W, 1 − / 2 +· καλώδιο έως 2 m, χωρίς προστασία από βραχυκύκλωμα |
| Ασφάλειες | F1: 500 mA, τύπος F· F2, F3, F4: 6,3 A, τύπος T |
| Θερμοκρασία λειτουργίας του συστήματος ελέγχου | −20 έως +50 °C |
| Διαστάσεις / βάρος | 310 × 210 × 160 mm / 2,5 kg |
| Εγκατάσταση | Στερεή βάση χωρίς κραδασμούς· προστασία από νερό και συμπύκνωση |
Μη συγχέετε τις τιμές της μονάδας ελέγχου με τα χαρακτηριστικά του μοτέρ TUB4000. Πριν από τη σύνδεση, συγκρίνετε τις πινακίδες του παρεχόμενου μοτέρ και του κουτιού, τη ρύθμιση τροφοδοσίας και την ακριβή τοποθέτηση της πλακέτας.
Βοήθεια για την επιλογή και την αντικατάσταση του συστήματος ελέγχου
Επικοινωνήστε μαζί μας με την ένδειξη του μοτέρ και της αρχικής πλακέτας, φωτογραφία των ακροδεκτών, την τροφοδοσία και τον κατάλογο των εξαρτημάτων. Σε περίπτωση βλάβης, αναφέρετε το χρώμα της λυχνίας LED, τον αριθμό των αναλαμπών και την κατάσταση κατά την οποία εμφανίζεται το σφάλμα.
