Hormann LineaMatic P - μεμονωμένος μηχανισμός κίνησης για συρόμενη αυλόπορτα έως 500kg/8m, 4554309 (A)
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
Σε απόθεμα
490,67 € με ΦΠΑ
| Βάρος |
|---|
| 17 kg |
Περιγραφή του προϊόντος Hormann LineaMatic P - μεμονωμένος μηχανισμός κίνησης για συρόμενη αυλόπορτα έως 500kg/8m, 4554309 (A)
Ο μηχανισμός κίνησης προορίζεται για συρόμενες αυλόπορτες με μήκος διέλευσης 8m/500kg. Την τελική θέση κλεισίματος ανιχνεύει ένας μαγνήτης και μια επαφή reed (REED). Η διαδρομή και οι δυνάμεις εκμάθησης ρυθμίζονται κατά τη θέση σε λειτουργία. Ο μηχανισμός κίνησης είναι μηαναστρέψιμος.
Ο μηχανισμός περιλαμβάνει ενσωματωμένη μονάδα ελέγχου με αμφίδρομο δέκτη, για τον χειρισμό του μέσω τηλεχειριστηρίων. Πλεονέκτημα του αμφίδρομου δέκτη είναι ότι μπορείτε να ελέγχετε την κατάσταση της ανοιχτής αυλόπορτας απευθείας από το τηλεχειριστήριο.
Hörmann LineaMatic P 4554309 είναι μηχανισμός κίνησης για συρόμενες αυλόπορτες με πλάτος έως 8 m και ύψος 2 m. Για αυλόπορτα που κινείται στο έδαφος, το όριο είναι 500 kg, ενώ για αυτοφερόμενη αυλόπορτα είναι 400 kg. Το υλικό πλήρωσης και το τοπικό φορτίο ανέμου πρέπει να αξιολογούνται μαζί με τη μηχανική αντίσταση της αυλόπορτας.
Η εγκατάσταση, η σύνδεση στο δίκτυο και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Πριν ανοίξετε το περίβλημα, αποσυνδέστε το από το ηλεκτρικό δίκτυο και, εφόσον υπάρχει, από την εφεδρική μπαταρία. Ασφαλίστε το φύλλο ώστε να μην κινηθεί μόνο του και προστατεύστε τόσο τις κύριες όσο και τις δευτερεύουσες ακμές κλεισίματος, καθώς και το σημείο εμπλοκής της οδοντωτής ράγας.
Αυτόνομος μηχανισμός κίνησης LineaMatic P
Αυτή η καταχώριση αφορά τον αυτόνομο μηχανισμό κίνησης. Τα φωτοκύτταρα, το φως, τα τηλεχειριστήρια, η οδοντωτή ράγα και τα υπόλοιπα παρελκόμενα επιλέγονται ανάλογα με τη συγκεκριμένη εγκατάσταση· τα παρακάτω διαγράμματα δεν απεικονίζουν τα περιεχόμενα της συσκευασίας.
Παρελκόμενα και σύνδεσή τους
Στα διαγράμματα παρουσιάζονται συγκεκριμένα παραδείγματα, όπως τα EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 και HNA Outdoor. Δεν περιλαμβάνονται στη συσκευασία του αυτόνομου μηχανισμού κίνησης. Hörmann SK-SET LineaMatic 437989 διατίθεται ξεχωριστά ως παρελκόμενο. Να συγκρίνετε πάντα τη συνδεσμολογία με τις σημάνσεις της συσκευής που παραδόθηκε.
Εγκατάσταση του μηχανισμού κίνησης και προετοιμασία της αυλόπορτας
Προετοιμασία αυλόπορτας και θεμελίου
Η αυλόπορτα πρέπει να κινείται εύκολα και ομαλά με το χέρι, να έχει σταθερή καθοδήγηση και μηχανική ασφάλεια έναντι εκτροχιασμού. Θέστε εκτός λειτουργίας κλειδαριές και μηχανικά συστήματα ασφάλισης που εμποδίζουν την κίνηση του μοτέρ. Ο μηχανισμός κίνησης δεν υποκαθιστά την επισκευή μιας αυλόπορτας που κινείται δύσκολα ή έχει υποστεί ζημιά. Δεν επιτρέπεται η συνεχής λειτουργία. Η χρήση σε αυλόπορτα με ανηφορική ή κατηφορική κλίση απαιτεί ακτινικούς αποσβεστήρες.
Επιλέξτε θεμέλιο ανάλογα με το αν η εγκατάσταση θα γίνει με ή χωρίς πλάκα βάσης. Για εγκατάσταση χωρίς προστασία ακμής κλεισίματος, οι ελάχιστες βασικές διαστάσεις στην τομή είναι 345 × 280 mm· οι ειδικές αποστάσεις 175 mm χωρίς πλάκα ή 200 mm με πλάκα καθώς και ο προσανατολισμός ως προς την αυλόπορτα πρέπει να τηρούνται σύμφωνα με το πλήρες σχέδιο. Για εγκατάσταση με προστασία ακμής κλεισίματος, οι ελάχιστες βασικές διαστάσεις είναι 345 × 440 mm και η ελάχιστη απόσταση 200 mm· οι υπόλοιπες αποστάσεις επιλέγονται ανάλογα με την αντίστοιχη παραλλαγή του πλήρους σχεδίου παρακάτω. Επιλέξτε βάθος θεμελίωσης κάτω από το βάθος παγετού ανάλογα με το σημείο εγκατάστασης· η τιμή των 80 cm στο εγχειρίδιο είναι παράδειγμα για τη Γερμανία. Το σκυρόδεμα πρέπει να έχει ωριμάσει επαρκώς πριν από την εγκατάσταση· για την πλάκα βάσης, ο κατασκευαστής απαιτεί συμπυκνωμένο σκυρόδεμα κατηγορίας τουλάχιστον B25/C25.
Αγκύρωση και ύψος εγκατάστασης
Η θέση του μηχανισμού κίνησης εξαρτάται από τον τύπο της οδοντωτής ράγας. Η διάσταση A στο σχέδιο δεν είναι εναλλάξιμη μεταξύ διαφορετικών οδοντωτών ραγών.
| Κωδικός οδοντωτής ράγας | Διάσταση A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |
Για τις αγκυρόβιδες, χρησιμοποιήστε το πρότυπο διάτρησης και ανοίξτε οπές Ø 12 mm, βάθους 80 mm. Για τα αγκύρια βαρέως τύπου και την πλάκα βάσης, οι οπές είναι Ø 10 mm, βάθους 105 mm· το σχέδιο αναφέρει ροπή σύσφιξης 45 Nm για την αγκύρωση που απεικονίζεται. Προστατεύστε τον μηχανισμό κίνησης από τη σκόνη και τα ρινίσματα. Ο εγκαταστάτης πρέπει να επιβεβαιώσει τη φέρουσα ικανότητα του πραγματικού υποστρώματος και την καταλληλότητα των παρεχόμενων αγκυρίων.
Τοποθετήστε τα παρεμβύσματα των σωλήνων προστασίας και περάστε τα καλώδια στο περίβλημα από κάτω. Τοποθετήστε τον μηχανισμό κίνησης οριζόντια και στερεώστε τον καλά. Με το κάλυμμα ανοιχτό, προστατεύστε τα ηλεκτρονικά από την υγρασία· μετά την εγκατάσταση, στεγανοποιήστε το περίβλημα ώστε να μην εισέρχεται νερό ή έντομα.
Οδοντωτή ράγα και μαγνήτης τελικής θέσης
Κατά την εγκατάσταση της οδοντωτής ράγας, ο μηχανισμός κίνησης πρέπει να είναι απασφαλισμένος. Οι ενώσεις των επιμέρους τμημάτων πρέπει να είναι ομαλές και ευθυγραμμισμένες, χωρίς μετατόπιση. Μετά την εγκατάσταση, ευθυγραμμίστε την οδοντωτή ράγα, το γρανάζι και το περίβλημα του μηχανισμού κίνησης· τηρήστε τις αντίστοιχες διαστάσεις στο σχέδιο και όχι τιμές που έχουν ληφθεί από άλλη μάρκα. Η λανθασμένη εμπλοκή μπορεί να προκαλέσει ανεπιθύμητη αντιστροφή της κίνησης.
Την τελική θέση κλεισίματος ανιχνεύει ο μαγνήτης και η μαγνητική επαφή REED. Μετακινήστε χειροκίνητα την πόρτα στη θέση κλεισίματος, προτοποθετήστε το μαγνητικό φορείο στην κεντρική θέση και στερεώστε το μετατοπισμένο περίπου 20 mm προς τη μαγνητική επαφή όπως φαίνεται στην εικόνα. Έπειτα ελέγξτε την τελική θέση και ρυθμίστε την με ακρίβεια κατά τη διαδικασία εκμάθησης.
Καλωδίωση και διαχωρισμός τάσεων
| Κύκλωμα | Απαίτηση |
|---|---|
| Δίκτυο | 230/240 V AC· τροφοδοσία 3 × 1,5 mm², για υπόγεια εγκατάσταση χρησιμοποιήστε κατάλληλο υπόγειο καλώδιο σύμφωνα με τις οδηγίες. Ξεχωριστός προστατευτικός σωλήνας καλωδίων. |
| Πρόσθετος εξοπλισμός | Περάστε τα κυκλώματα 24 V χωριστά από το δίκτυο. Ακροδέκτες για αγωγό 0,5–2,5 mm². |
| Εξωτερικό κουμπί | Μήκος καλωδίου έως 30 m. |
| HALT και κυκλώματα ασφαλείας που απεικονίζονται στα διαγράμματα | Μήκος καλωδίου έως 10 m, σύμφωνα με το συγκεκριμένο διάγραμμα. |
| Επέκταση υπόγειων καλωδιώσεων | Χρησιμοποιήστε κατάλληλο κουτί διακλάδωσης με βαθμό προστασίας IP65· η σύνδεση δεν πρέπει να μείνει απροστάτευτη στο έδαφος. |
Απασφάλιση και επανασφάλιση χειροκίνητα
- Αποσυνδέστε το δίκτυο και, εφόσον υπάρχει, το HNA Outdoor. Ασφαλίστε την πόρτα ώστε να μην κινηθεί ανεξέλεγκτα.
- Ανοίξτε το κάλυμμα και περιστρέψτε τον μηχανισμό απασφάλισης στη θέση απασφάλισης, όπως φαίνεται στην εικόνα. Ο κινητήρας με το γρανάζι χαμηλώνει μέσα στο περίβλημα· αν χρειάζεται, πιέστε τα προσεκτικά προς τα κάτω.
- Μετακινείτε την πόρτα χειροκίνητα και ελεγχόμενα. Μην πλησιάζετε τα χέρια σας στο σημείο εμπλοκής της οδοντωτής ράγας.
- Για να ασφαλίσετε ξανά τον μηχανισμό, περιστρέψτε τον στη θέση ασφάλισης και ανασηκώστε ελαφρά τον κινητήρα. Η πόρτα πρέπει να επανασυνδεθεί με τον μηχανισμό κίνησης πριν από τον τερματικό διακόπτη.
- Τοποθετήστε το κάλυμμα. Μετά την επαναφορά της τροφοδοσίας, μπορεί να ακολουθήσει διαδρομή αναφοράς προς τη θέση κλεισίματος· διασφαλίστε ότι ο χώρος είναι ελεύθερος και επιτηρούμενος.
Προσανατολισμός στην πλακέτα ελέγχου
Η εικόνα είναι προσανατολισμένη με τα κουμπιά T_AUF, P, T_ZU στο επάνω μέρος και τη μακριά σειρά ακροδεκτών στο κάτω μέρος. BUS βρίσκεται επάνω, δίπλα στα κουμπιά, REED και HALT στα αριστερά, SE3 στο υπερυψωμένο τμήμα πάνω από τα κάτω SE1/SE2. Στα δεξιά βρίσκονται τα MOTOR, SNT και η σύνδεση AKKU. Διακρίνετε τα κυκλώματα σημάτων, κινητήρα και τροφοδοσίας από τις ονομασίες των συνδέσμων.
Τροφοδοσία, πολικότητα και ακροδέκτες ελέγχου
| Ακροδέκτης / σύνδεσμος | Σημασία και όριο |
|---|---|
| Τμήμα δικτύου L / N και PE περιβλήματος | Δίκτυο 230/240 V AC, 50/60 Hz· L φάση, N ουδέτερος και PE αγωγός προστασίας. Το AC δεν έχει θετικό και αρνητικό πόλο. Η τροφοδοσία συνδέεται στο τμήμα δικτύου, όχι στους ακροδέκτες σημάτων. |
| 5 / 20 | 5 = θετικό (+24 V DC), 20 = 0 V (−). Συνολική κατανάλωση πρόσθετου εξοπλισμού έως 250 mA· συνυπολογίστε όλα τα συνδεδεμένα εξαρτήματα. |
| 24 V= : 24 V / 0 V | Ξεχωριστά επισημασμένη έξοδος συνεχούς ρεύματος: 24 V = +, 0 V = −. Χρήση, για παράδειγμα, για φωτιστικό 24 V σύμφωνα με το διάγραμμα· δεν είναι έξοδος 230 V. |
| 21 / 20 | NO, ξηρή επαφή παλμού ή επαφή που μεταγωγεί στα 0 V. Τα κουμπιά μπορούν να συνδεθούν παράλληλα· η ίδια η επαφή δεν έχει +/−. |
| 23 / 20 | NO, ξηρή επαφή εντολής μερικού ανοίγματος· το 23 είναι σήμα, το 20 κοινό 0 V, όχι ζεύγος τροφοδοσίας. |
| HALT 12 / 13 | NC, ξηρή επαφή STOP· 13 = 0 V, 12 είσοδος. Κατά την εγκατάσταση του STOP, αφαιρέστε τη γέφυρα 12–13 που υπάρχει από το εργοστάσιο και συνδέστε την επαφή NC. |
| REED | Μαγνητικός τερματικός αισθητήρας σύμφωνα με την αρχική διάταξη· μην συνδέετε εξωτερική τάση. |
| BUS | Πρόσθετος εξοπλισμός συστήματος με αντίστοιχο σύνδεσμο. Δεν είναι γενικής χρήσης έξοδος +/− για οποιαδήποτε συσκευή. |
| MOTOR / SNT / AKKU | Κινητήρας, τμήμα δικτύου και προβλεπόμενη εφεδρική μπαταρία. Χρησιμοποιείτε τους γνήσιους συνδέσμους και τηρείτε την υποδεικνυόμενη πολικότητα· κατά τις εργασίες αποσυνδέστε και την μπαταρία. |
Η εφαρμογή εξωτερικής τάσης στις εισόδους ελέγχου μπορεί να καταστρέψει τα ηλεκτρονικά. Μην συνδέετε 230 V στις εισόδους 21/23/HALT ή SE. Το HALT δεν είναι επιτηρούμενη είσοδος ασφαλείας επιπέδου PLc· μην το συγχέετε με τη διάταξη ασφαλείας SE.
Φάρος SLK και ρελέ Option
Ρελέ Option διαθέτει ξηρές επαφές .5 κοινός, .8 NO, .6 NC. Για φωτιστικό 24 V, το διάγραμμα χρησιμοποιεί 24 V (+) → .5, .8 → φωτιστικό, επιστροφή φωτιστικού → 0 V (−). Για φωτιστικό ευαίσθητο στην πολικότητα, η θετική είσοδός του συνδέεται στην τροφοδοσία που διακόπτεται από το .8 και η αρνητική στα 0 V. Ο κατασκευαστής καθορίζει για αυτό το φωτιστικό 24 V μέγ. 7 W· τηρείτε επίσης το συνολικό όριο για τα παρελκόμενα· η τιμή των 7 W δεν το αυξάνει. Η λειτουργία του εσωτερικού ρελέ ρυθμίζεται από το μενού 31.
Το φωτιστικό 230 V διαθέτει ξεχωριστή εξωτερική τροφοδοσία δικτύου· το διάγραμμα του κατασκευαστή ορίζει μέγιστη ισχύ 500 W. Οι αγωγοί του δικτύου πρέπει να έχουν πρόσθετη μόνωση μέχρι τη σύνδεση. Τέτοια σύνδεση επιτρέπεται να εκτελείται μόνο από ηλεκτρολόγο, σύμφωνα με ολόκληρο το PDF· τα 230 V δεν πρέπει να καταλήξουν στα κυκλώματα χαμηλής τάσης.
Φωτοκύτταρα και είσοδοι ασφαλείας SE1/SE2/SE3
| Είσοδος | Ακροδέκτες και αντίδραση όπως απεικονίζονται στις οδηγίες |
|---|---|
| SE1 | 5 = +24 V DC· 20 = 0 V (−)· 18 = δοκιμή, 71 = σήμα. Ενεργοποιείται κατά το κλείσιμο και αντιστρέφει για λίγο την κίνηση. |
| SE2 | 5 = +24 V DC· 20 = 0 V (−)· 18 = δοκιμή, 72 = σήμα. Ενεργοποιείται κατά το άνοιγμα και αντιστρέφει στιγμιαία την κίνηση. |
| SE3 | 5 = +24 V DC· 20 = 0 V (−)· 18 = δοκιμή, 73 = σήμα. Ενεργοποιείται κατά το κλείσιμο και αντιστρέφει στιγμιαία την κίνηση. |
Μετά τη σύνδεση, ο τεχνικός ρυθμίζει και ελέγχει τη φορά ενεργοποίησης και την αντιστροφή κάθε συστήματος προστασίας, ανάλογα με τη συγκεκριμένη αυλόπορτα. Οι είσοδοι SE1 και SE2 υποστηρίζουν δυναμικά φωτοκύτταρα δύο αγωγών, φωτοκύτταρα τριών αγωγών με ή χωρίς δοκιμή, αντίσταση ασφαλείας 8k2 και προβλεπόμενη προστασία ακμής. Για το SE3 αναφέρονται εδώ τα φωτοκύτταρα· μην εφαρμόζετε στο SE3 τη σύνδεση αντίστασης ασφαλείας από τα SE1/SE2. Για δύο φωτοκύτταρα σε ένα κύκλωμα απαιτείται διαστολέας LSE2. Σύμφωνα με τις οδηγίες, τα συστήματα προστασίας χωρίς δοκιμή επιτρέπονται μόνο για την προστασία περιουσίας.
EL301 – ακριβής σύνδεση σύμφωνα με το αρχικό διάγραμμα
Το EL301 είναι ένα δυναμικό σύστημα δύο αγωγών με κατανάλωση 35 mA σύμφωνα με την εικόνα. Για το SE1 συνδέστε TX 0 V και RX 0 V → 20, τον επισημασμένο ακροδέκτη TX → 71 και τον επισημασμένο ακροδέκτη RX → 71. Για το SE2, αντικαταστήστε το 71 με τον ακροδέκτη 72· για το SE3, με τον ακροδέκτη 73. Στο συγκεκριμένο διάγραμμα EL301 δεν χρησιμοποιούνται ο ακροδέκτης 5 και ο ακροδέκτης δοκιμής 18. Οι σημάνσεις TX/RX είναι ακροδέκτες του συστήματος· μην τους αποδίδετε δική τους τροφοδοσία +24 V ή πολικότητα βάσει άλλων φωτοκυττάρων.
Για το EL31 οι παρακάτω συνδέσεις πραγματοποιούνται από την πλακέτα του μηχανισμού προς το φωτοκύτταρο. Τροφοδοσία του δέκτη RX και του πομπού TX: πλακέτα 20 →20 (0 V/−, GN), πλακέτα 5 →5 (+24 V DC, BN). Δοκιμή δέκτη RX: πλακέτα 18 →18 (WH). Συνδέστε το καλώδιο σήματος WH από τον δέκτη RX στην πλακέτα του μηχανισμού, στον ακροδέκτη 71 για SE1, 72 για SE2 ή 73 για SE3. Χρησιμοποιήστε ολόκληρη την εικόνα του αντίστοιχου SE και συγκρίνετε τις σημάνσεις του παρεχόμενου φωτοκυττάρου με τις οδηγίες του. Για άλλη επαφή με δική της τροφοδοσία, ακολουθήστε το δικό της διάγραμμα· η επαφή NC χωρίς τάση δεν πρέπει να συγχέεται με τροφοδοσία +/−.
Συνδέστε όλα τα συστήματα ασφαλείας πριν από τη διαδικασία εκμάθησης. Μετά την προσθήκη ή την αλλαγή συστήματος ασφαλείας, εκτελέστε νέα διαδικασία εκμάθησης μενού 10 και ελέγχους λειτουργίας. Η αλλαγή της φοράς ενεργοποίησης, της αντιστροφής, της ταχύτητας και της δύναμης στα εκτεταμένα μενού πρέπει να γίνεται από τεχνικό.
Προαιρετικές μονάδες και εξωτερικός δέκτης
| Συσκευή | Σύνδεση / λειτουργία |
|---|---|
| Εξωτερικός ενσύρματος δέκτης | GN → 20 (0 V)· BN → 5 (+24 V DC)· WH → 21 (παλμός)· YE → 23 (μερικό άνοιγμα). Το HEI3 BiSecur διαθέτει τον αντίστοιχο σύνδεσμο, ενώ το ESEI BiSecur συνδέεται στο BUS. |
| HOR1 / UAP1 / UAP1-300 | Οι αντίστοιχοι σύνδεσμοι BUS φαίνονται στην εικόνα· το HOR1 έχει κατανάλωση 25 mA και το UAP1 45 mA. Λειτουργίες εξωτερικού ρελέ στο μενού 30. |
| HNA Outdoor | Προβλεπόμενη σύνδεση AKKU, αυτόματη εναλλαγή σε περίπτωση διακοπής ρεύματος. Με την πλακέτα προσανατολισμένη όπως στην εικόνα, ο θετικός πόλος (+) βρίσκεται αριστερά και ο αρνητικός (−) δεξιά· το μαύρο καλώδιο BK συνδέεται στο −. Χρησιμοποιήστε τον αρχικό σύνδεσμο και τη σήμανση πολικότητας της προβλεπόμενης μπαταρίας. Πριν από τη συντήρηση, αποσυνδέστε το βύσμα· η αποσύνδεση από το δίκτυο δεν απομονώνει ολόκληρο τον μηχανισμό. |
Πρώτη εκκίνηση και επιλογή τύπου 02
Τα συστήματα ασφαλείας πρέπει να είναι συνδεδεμένα, οι οπτικές διαδρομές ελεύθερες, η αυλόπορτα μηχανικά σε καλή κατάσταση και ο χώρος αποκλεισμένος για τα άτομα. Κατά τη διαδικασία εκμάθησης αποθηκεύονται οι τελικές θέσεις, οι δυνάμεις και τα συνδεδεμένα συστήματα προστασίας. Η φορά καθορίζεται κατά τη διαδικασία εκμάθησης· μετά την επιτυχή θέση σε λειτουργία, αλλάζει μόνο με επαναφορά εργοστασιακών ρυθμίσεων και νέα διαδικασία εκμάθησης.
- Ενεργοποιήστε την τροφοδοσία. Στην οθόνη εμφανίζεται πρώτα το 8.8. και μετά το U. Ο τύπος είναι προρυθμισμένος κατά την παράδοση· μετά την επαναφορά εργοστασιακών ρυθμίσεων, επιλέξτε με το κουμπί T_AUF 02 για το LineaMatic P. Επιλέξτε μόνο τον τύπο που αντιστοιχεί στον πραγματικό μηχανισμό· άλλη επιλογή αλλάζει τις ταχύτητες και τις ρυθμίσεις ασφαλείας.
- Κρατήστε πατημένο το P. Κρατήστε το πατημένο για περίπου 2 δευτερόλεπτα. Αφού εμφανιστούν ο τύπος και το LA, η μονάδα ξεκινά την εκμάθηση των τελικών θέσεων.
- Απασφαλίστε, ανοίξτε την αυλόπορτα περίπου κατά 1 m και ασφαλίστε ξανά τον μηχανισμό. Κρατήστε πατημένο το T_ZU· η αυλόπορτα πρέπει να κινηθεί προς την κατεύθυνση κλεισίματος. Αν κινείται προς την αντίθετη κατεύθυνση, αφήστε στιγμιαία το κουμπί και κρατήστε ξανά πατημένο το T_ZU, σύμφωνα με τη διαδικασία του κατασκευαστή.
- Όταν η αυλόπορτα σταματήσει στον μαγνητικό τερματικό διακόπτη, αφήστε το κουμπί που κρατάτε πατημένο. Αν η θέση κλεισίματος δεν είναι σωστή, μετακινήστε το μαγνητικό φορείο, κρατήστε στιγμιαία πατημένο το T_AUF ώστε η αυλόπορτα να απομακρυνθεί από τον τερματικό διακόπτη και, στη συνέχεια, κρατήστε πατημένο το T_ZU μέχρι να σταματήσει ξανά στον τερματικό διακόπτη. Επαναλάβετε τη διαδικασία αν χρειάζεται.
- Κρατήστε πατημένο το T_AUF μέχρι την επιθυμητή θέση ανοίγματος, αφήστε το, ρυθμίστε με ακρίβεια με τα T_AUF/T_ZU και αποθηκεύστε με το P.

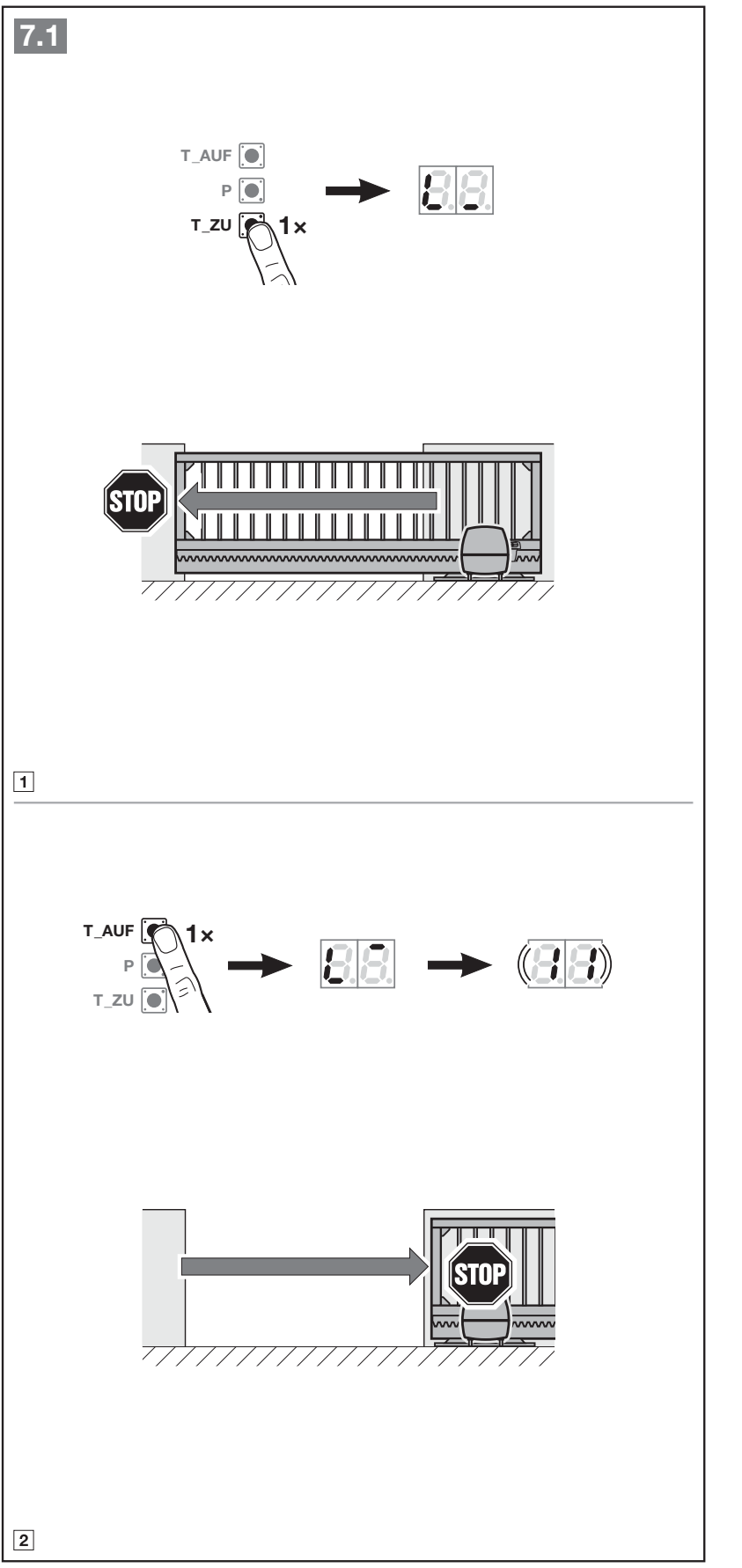

- Για την εκμάθηση των δυνάμεων, πατήστε στιγμιαία το T_ZU και αφήστε την αυλόπορτα να κλείσει· στη συνέχεια πατήστε το T_AUF και αφήστε την να ανοίξει πλήρως. Όταν ολοκληρωθεί η διαδικασία, αναβοσβήνει το 11 για την εκμάθηση του ασύρματου χειρισμού. Κατά την εκμάθηση των δυνάμεων δεν πρέπει να ενεργοποιηθεί κανένα σύστημα ασφαλείας.
- Αποθηκεύστε τους επιθυμητούς πομπούς χειρισμού ή τερματίστε την εκμάθηση του ασύρματου χειρισμού. Ελέγξτε τα συστήματα προστασίας και τις δυνάμεις σε όλη την αυλόπορτα, τοποθετήστε τα καλύμματα και ενημερώστε τον χρήστη για τη διαδικασία χειροκίνητης απασφάλισης.
Επανάληψη εκμάθησης μετά από αλλαγή της αυλόπορτας ή των συστημάτων ασφαλείας
Το μενού 10 διαγράφει την έως τώρα διαδρομή και τις δυνάμεις. Μετά την ενεργοποίησή της, η διαδικασία δεν μπορεί να διακοπεί πρόωρα· πρέπει να ολοκληρωθεί. Χρησιμοποιείται μετά από αλλαγή τελικών θέσεων ή μηχανικών μερών, μετά από συντήρηση ή μετά την προσθήκη φωτοκυττάρων ή αντίστασης ασφαλείας. Δεν υπάρχει συνήθως χρονικό όριο.
- Ανοίξτε την αυλόπορτα περίπου κατά 1 m, επιλέξτε το μενού 10 και κρατήστε πατημένο το P για 5 δευτερόλεπτα.
- Πατήστε το T_ZU και αφήστε την αυλόπορτα να φτάσει στον τερματικό διακόπτη κλεισίματος.
- Κρατήστε πατημένο το T_AUF μέχρι την επιθυμητή θέση ανοίγματος, ρυθμίστε με ακρίβεια αν χρειάζεται και επιβεβαιώστε με το P.
- Ενεργοποιήστε το T_ZU για πλήρες κλείσιμο και το T_AUF για πλήρες άνοιγμα, ώστε να εκτελεστεί εκ νέου εκμάθηση των δυνάμεων.
- Όταν ολοκληρωθεί η διαδικασία, το 10 αναβοσβήνει γρήγορα για περίπου 2 δευτερόλεπτα και έπειτα παραμένει σταθερά αναμμένο. Επιλέξτε 00 και πατήστε στιγμιαία το P για επιστροφή στη λειτουργία. Ελέγξτε όλα τα συστήματα προστασίας και τις ρυθμίσεις λειτουργίας.
Προγραμματισμός μέσω οθόνης
Για είσοδο, κρατήστε πατημένο το P για περίπου 5 δευτερόλεπτα, μέχρι να εμφανιστεί το 00. Τα T_AUF/T_ZU επιλέγουν μενού ή παράμετρο. Για μεμονωμένη λειτουργία, κρατήστε πατημένο το P για 2 δευτερόλεπτα· για μενού με παραμέτρους, πατήστε πρώτα στιγμιαία το P, επιλέξτε την παράμετρο και κρατήστε πατημένο το P για 2 δευτερόλεπτα για αποθήκευση. Η τελεία δίπλα στον αριθμό υποδεικνύει την ενεργή επιλογή. Μενού 00 και στιγμιαίο πάτημα του P τερματίζουν τον προγραμματισμό· το συνηθισμένο χρονικό όριο είναι 60 δευτερόλεπτα, ενώ για την εκμάθηση ασύρματου χειρισμού είναι 25 δευτερόλεπτα. Μην θεωρείτε ότι μια νέα παράμετρος έχει αποθηκευτεί αν δεν την επιβεβαιώσετε.
Οι πίνακες παρουσιάζουν τις επιλογές και τη διαδικασία αποθήκευσής τους. Μετά τη ρύθμιση, ελέγξτε την ενεργή παράμετρο και τη λειτουργία ολόκληρης της συρόμενης αυλόπορτας. Παρατίθενται τα μενού χρήστη· οι ρυθμίσεις σέρβις για τη δύναμη, την ταχύτητα και τα όρια αντιστροφής της κίνησης πρέπει να γίνονται από ειδικό.
Μενού 30 και 31 – παράμετροι ρελέ
| Παράμετρος | Σημασία |
|---|---|
| 00 | Λειτουργία φωτισμού: εξωτερικός για το 30, εσωτερικός για το 31. Το μενού 30/00 ενεργοποιεί το 26· το 31/00 ενεργοποιεί το 22. |
| 01 / 02 / 03 | Ένδειξη θέσης ανοιχτής / κλειστής / μερικώς ανοιχτής. |
| 04 | Παλμικό σήμα κατά την εντολή ανοίγματος· στο μενού 30, για το εξωτερικό ρελέ, και κατά το μερικό άνοιγμα. |
| 05 | Ένδειξη σφάλματος. |
| 06 | Συνεχές σήμα κατά την εκκίνηση/προειδοποίηση πριν από την κίνηση. |
| 07 | Αναβόσβημα κατά την εκκίνηση/προειδοποίηση πριν από την κίνηση. |
| 08 | Το ρελέ είναι ενεργοποιημένο κατά την κίνηση και απενεργοποιημένο στις τερματικές θέσεις. |
| 09 | Ένδειξη διαστήματος σέρβις In. |
| 10 | Αναβόσβημα κατά την εκκίνηση/προειδοποίηση πριν από την κίνηση μόνο κατά το κλείσιμο. |
Με τις παραμέτρους 01–10 ενεργοποιείται το μενού 25 για το εξωτερικό ρελέ και το μενού 20 για το εσωτερικό ρελέ. Η προειδοποίηση πριν από την κίνηση λειτουργεί μόνο όταν είναι ενεργοποιημένο το μενού 32. Επομένως, ελέγχετε πάντα την αλλαγή ρύθμισης του ρελέ μαζί με το μενού που σχετίζεται αυτόματα με αυτήν.
Μενού 32, 34 και 35 – επιλογές χρόνου
| Παράμετρος μενού 32 | Χρόνος / λειτουργία |
|---|---|
| 00 | απενεργοποιημένη |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Παράμετρος μενού 34 | Χρόνος / λειτουργία |
|---|---|
| 00 | απενεργοποιημένο |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Παράμετρος μενού 35 | Χρόνος / λειτουργία |
|---|---|
| 00 | απενεργοποιημένο |
| 01 | όπως το 34 |
| 02 | 5 λεπτά |
| 03 | 15 λεπτά |
| 04 | 30 λεπτά |
| 05 | 45 λεπτά |
| 06 | 60 λεπτά |
| 07 | 90 λεπτά |
| 08 | 120 λεπτά |
| 09 | 180 λεπτά |
| 10 | 240 λεπτά |
Ενεργοποιήστε την αυτόματη λειτουργία 34/35 μόνο αφού ολοκληρωθεί η εκμάθηση του φωτοκυττάρου. Όταν ενεργοποιηθούν, ρυθμίζεται αυτόματα η προειδοποίηση πριν από την κίνηση 32/02, δηλαδή 2 δευτερόλεπτα. Κατά το αυτόματο κλείσιμο, μια νέα εντολή σταματά την πύλη. Ρυθμίστε το μερικό άνοιγμα από το μενού 36· αν η θέση του είναι πολύ κοντά στην κλειστή θέση, η μονάδα εμφανίζει το σφάλμα 1 και χρησιμοποιεί την πλησιέστερη επιτρεπτή θέση.

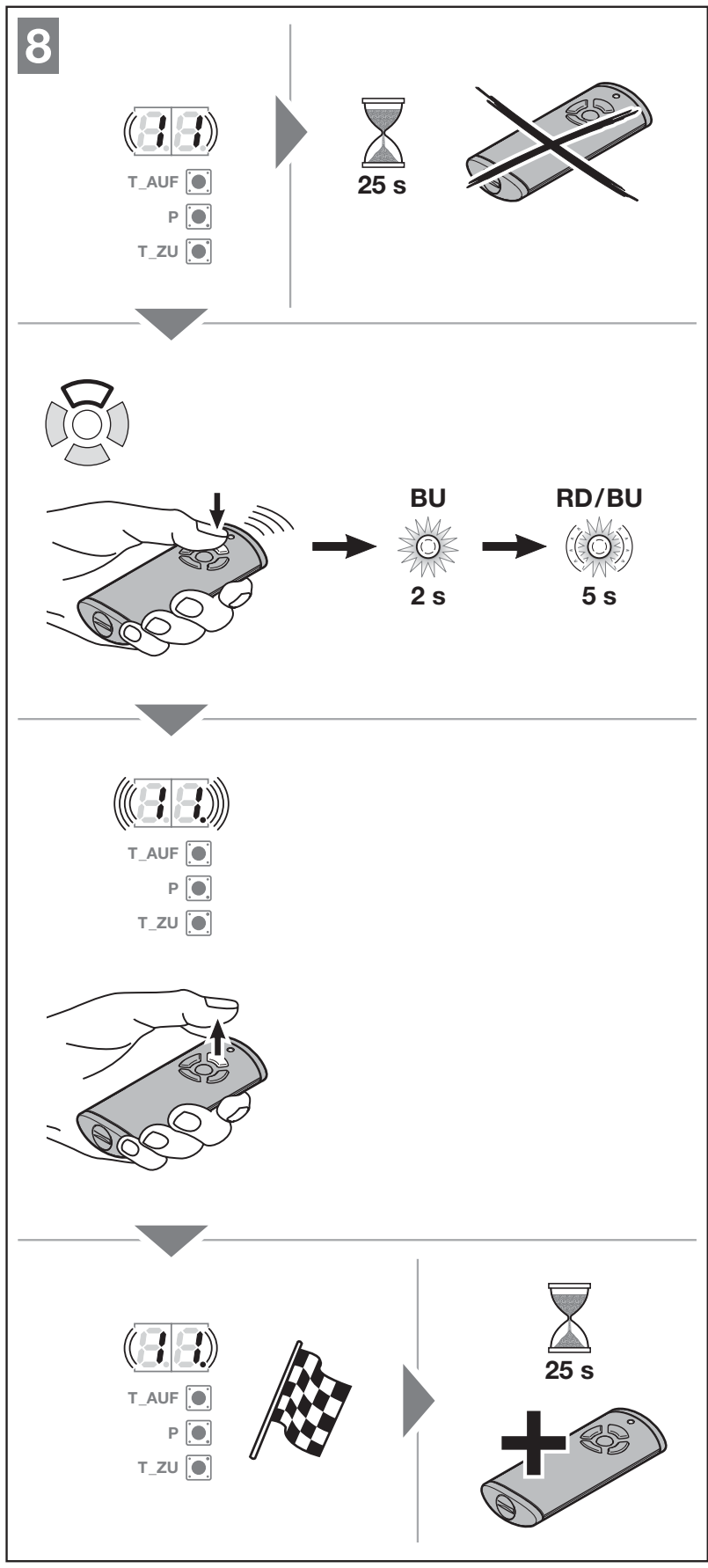

Αποθήκευση τηλεχειριστηρίων
Ο ενσωματωμένος δέκτης αποθηκεύει έως 150 κωδικούς ασυρμάτου, κατανεμημένους μεταξύ των λειτουργιών. Αν ξεπεραστεί η χωρητικότητα, διαγράφονται οι παλαιότεροι κωδικοί. Αν αποθηκεύσετε τον ίδιο κωδικό για άλλη λειτουργία, η αρχική αντιστοίχισή του καταργείται. Κωδικός δεν σημαίνει απαραίτητα ολόκληρο πομπό με όλα τα κουμπιά του.
- Η πύλη πρέπει να είναι ακίνητη, χωρίς ενεργή προειδοποίηση πριν από την κίνηση και χωρίς ενεργό χρόνο αυτόματου κλεισίματος.
- Επιλέξτε 11 για παλμική λειτουργία ή 12/13/14/15 για την επιθυμητή άλλη λειτουργία και πατήστε στιγμιαία το P. Ο αριθμός αναβοσβήνει.
- Κρατήστε πατημένο το κουμπί συμβατού πομπού σε λειτουργία μετάδοσης κωδικού· όταν εμφανίζεται ο τύπος BiSecur, μετά από περίπου 5 s η λυχνία LED εναλλάσσεται μεταξύ κόκκινου και μπλε.
- Όταν ο αριθμός του μενού στη μονάδα κίνησης αναβοσβήνει γρήγορα, ο κωδικός έχει αναγνωριστεί. Αφήστε το κουμπί. Μπορείτε να προσθέσετε άλλον κωδικό μέσα σε 25 s.
- Πατήστε στιγμιαία το P για να διακόψετε την εκμάθηση· μέσω των επιλογών 00 και P επιστρέφετε στη λειτουργία. Στη συνέχεια, δοκιμάστε κάθε αποθηκευμένη λειτουργία με τον χώρο ασφαλισμένο.
Η αναφορά κατάστασης απαιτεί κατάλληλο αμφίδρομο πομπό με λειτουργία ελέγχου θέσης· η συχνότητα 868 MHz από μόνη της δεν εγγυάται αυτή τη δυνατότητα. Δεν διαθέτουν όλοι οι πομποί κουμπί κατάστασης ή την ίδια διαδικασία αντικατάστασης μπαταρίας. Για την κοινή χρήση κωδικού και την επαναφορά συγκεκριμένου πομπού, ακολουθήστε τις δικές του οδηγίες.
Πρόσθετη σύνδεση εξωτερικού δέκτη
Για την πρόσθετη σύνδεση εξωτερικού ασύρματου δέκτη, ο κατασκευαστής απαιτεί τη διαγραφή των ασύρματων κωδικών του ενσωματωμένου δέκτη μέσω του μενού 19. Αυτή η ενέργεια διαγράφει όλους τους αποθηκευμένους πομπούς και τις λειτουργίες τους· πριν την εκτελέσετε, σημειώστε τα τηλεχειριστήρια που χρησιμοποιείτε και τις αντιστοιχίσεις τους. Στη συνέχεια, αποθηκεύστε τους κωδικούς στον εξωτερικό δέκτη σύμφωνα με τις δικές του οδηγίες. Το καλώδιο κεραίας του εξωτερικού δέκτη δεν πρέπει να εφάπτεται σε μεταλλικά αντικείμενα.
Διαγραφή ασύρματων κωδικών και εργοστασιακή επαναφορά
Μενού 19 – διαγραφή όλων των κωδικών
Επιλέξτε 19 και κρατήστε πατημένο το P για 5 δευτερόλεπτα. Ο αριθμός 19 αναβοσβήνει αργά για 5 δευτερόλεπτα και στη συνέχεια γρήγορα για περίπου 3 δευτερόλεπτα· η σταθερή ένδειξη 19 επιβεβαιώνει τη διαγραφή. Διαγράφονται όλοι οι πομποί και όλες οι λειτουργίες. Αυτή η διαδικασία δεν υποστηρίζει τη μεμονωμένη διαγραφή ενός κουμπιού ή μιας λειτουργίας.
Επαναφορά της μονάδας κίνησης στις εργοστασιακές ρυθμίσεις
Η εργοστασιακή επαναφορά επαναφέρει τις ρυθμίσεις και διαγράφει τις διαδρομές και τις δυνάμεις που έχουν αποθηκευτεί κατά την εκμάθηση· οι ασύρματοι κωδικοί διατηρούνται. Το μενού 10 χρησιμοποιείται μόνο για νέα εκμάθηση διαδρομής/δυνάμεων, ενώ το μενού 19 διαγράφει ξεχωριστά τους ασύρματους κωδικούς. Μην συγχέετε αυτές τις τρεις διαδικασίες.
- Αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική μπαταρία σύμφωνα με την εικόνα. Ασφαλίστε την πύλη ώστε να μην μπορεί να κινηθεί.
- Κρατήστε πατημένο το κουμπί P και επαναφέρετε την τροφοδοσία δικτύου.
- Κρατήστε πατημένο το P όσο εμφανίζονται οι ενδείξεις 8.8. και C, μέχρι να εμφανιστεί η ένδειξη U, και έπειτα αφήστε το.
- Επιλέξτε τον σωστό τύπο 02 για το LineaMatic P και εκτελέστε ξανά ολόκληρη τη διαδικασία θέσης σε λειτουργία. Ελέγξτε επίσης τα τηλεχειριστήρια που διατηρήθηκαν, τις λειτουργίες ασφαλείας, τους χρόνους και τις δυνάμεις.
Διαδρομή αναφοράς μετά από απασφάλιση ή διακοπή ρεύματος
Αν η θέση είναι άγνωστη μετά από διακοπή ρεύματος ή μετά από τρεις ενεργοποιήσεις του περιορισμού δύναμης, μπορεί να χρειαστεί διαδρομή αναφοράς. Ο επόμενος παλμός εκκινεί τη διαδικασία μόνο προς την κατεύθυνση κλεισίματος, με μειωμένη ταχύτητα και χωρίς περιορισμό δύναμης. Ο χώρος πρέπει να είναι ασφαλισμένος· αν δεν προστατεύεται από φωτοκύτταρο ή άλλη διάταξη, η κίνηση επιτρέπεται μόνο όταν υπάρχει οπτική επαφή με την πύλη. Μετά τη χειροκίνητη απασφάλιση χωρίς διακοπή ρεύματος, αφού ασφαλίσετε την πύλη, πρέπει να αποσυνδέσετε ξανά την τροφοδοσία, ώστε να εκτελεστεί νέα αναφορά σύμφωνα με τις οδηγίες.

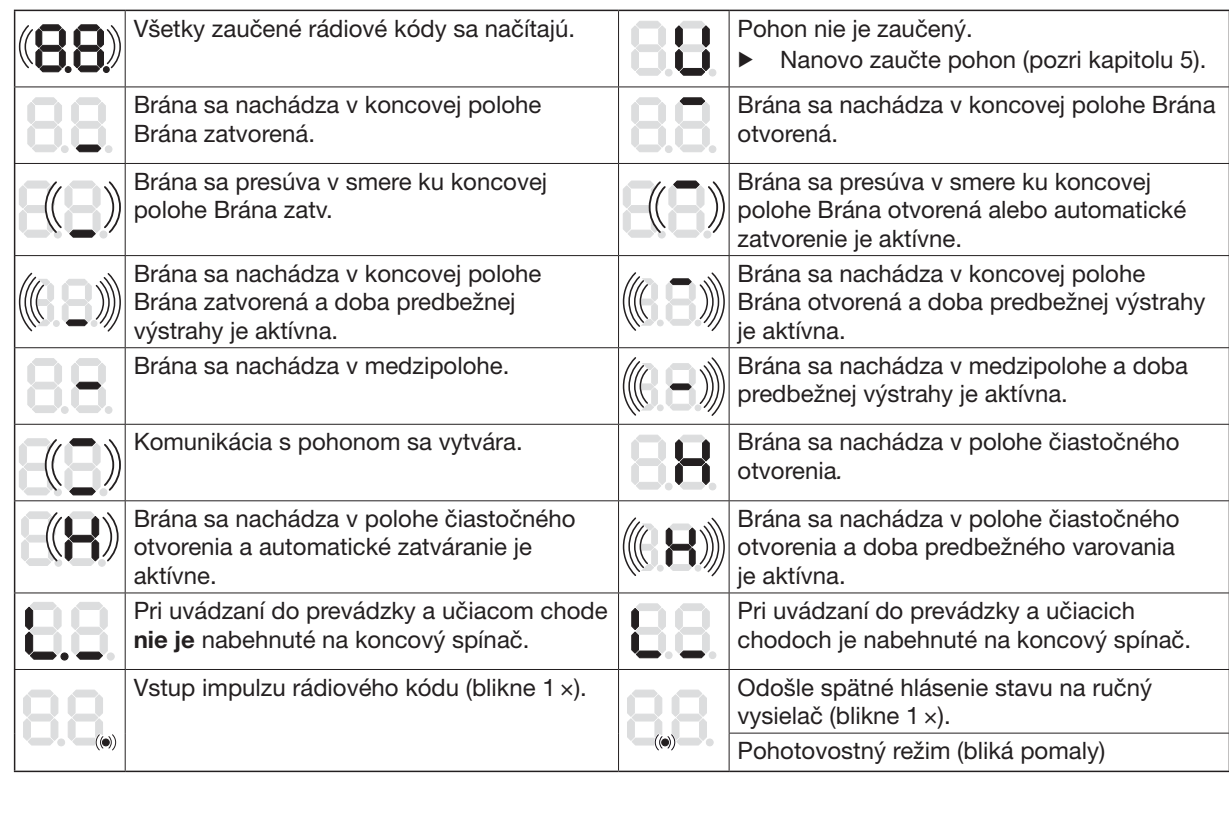

Διαγνωστικός έλεγχος οθόνης
| Ένδειξη | Σημασία / διαδικασία |
|---|---|
| U | Η μονάδα κίνησης δεν έχει ολοκληρώσει την εκμάθηση· εκτελέστε τη διαδικασία θέσης σε λειτουργία. |
| 8.8. | Εκκίνηση ή φόρτωση ασύρματων κωδικών· δεν πρόκειται απαραίτητα για σφάλμα. |
| 1 s με την τελεία να αναβοσβήνει | Δεν είναι δυνατή η ρύθμιση του ορίου αντιστροφής ή της μερικής θέσης· ελέγξτε για εμπόδια και την απόσταση από την κλειστή θέση. |
| 2.1 / 2.2 / 2.3 | Προστασία SE1 / SE2 / SE3: εμπόδιο, εσφαλμένη ευθυγράμμιση, καλωδίωση ή βλάβη της διάταξης. |
| 3 / 5 | Περιορισμός δύναμης κατά το κλείσιμο / άνοιγμα· απομακρύνετε το εμπόδιο και ελέγξτε τη μηχανική κίνηση, μην αυξάνετε αυτόματα τη δύναμη. |
| 4 | Διακοπή του κυκλώματος HALT12–13· ελέγξτε το κύκλωμα NC και την καλωδίωση. |
| 6 | Σφάλμα συστήματος ή υπέρβαση του χρόνου λειτουργίας· ειδικός πρέπει να ελέγξει την επαναφορά και τη νέα εκμάθηση και, αν υπάρχει βλάβη της μονάδας κίνησης, να την επισκευάσει ή να την αντικαταστήσει. |
| 7 | Σφάλμα επικοινωνίας της πρόσθετης πλακέτας· ελέγξτε την καλωδίωση, τους συνδέσμους και τη μονάδα. |
| 8 | Μη έγκυρη εισαγωγή ή εντολή· ελέγξτε την επιλεγμένη τιμή. |
| 9 | Ενεργοποίηση/βλάβη της ελεγμένης διάταξης ασφαλείας ή του κυκλώματος 8k2· απομακρύνετε το εμπόδιο και ελέγξτε την προστασία. |
| 13 / 17 | Υποτάση / σφάλμα τάσης· ελέγξτε την πηγή τροφοδοσίας και την μπαταρία. |
| C | Άγνωστο σημείο αναφοράς· ασφαλίστε τον χώρο και εκτελέστε διαδρομή αναφοράς. |
| In | Έχει παρέλθει το διάστημα συντήρησης· αναθέστε τον έλεγχο του συστήματος. |
Συντήρηση και ασφαλής παράδοση
Ο κατασκευαστής χαρακτηρίζει τη μονάδα κίνησης ως μη απαιτούσα συντήρηση, ωστόσο ολόκληρη η πύλη χρειάζεται τακτικό έλεγχο. Ελέγχετε κάθε μήνα τις λειτουργίες ασφαλείας και προστασίας, τις ωμικές ακμές ασφαλείας 8k2 και τις μη ελεγμένες διατάξεις προστασίας κάθε έξι μήνες, σύμφωνα με τις οδηγίες. Παρακολουθείτε την ομαλή κίνηση, τη στερέωση της οδοντωτής ράγας, τους οδηγούς, τυχόν ζημιές στα καλώδια, την καθαριότητα των φωτοκυττάρων και τη λειτουργία της απασφάλισης. Αναθέστε αμέσως την αποκατάσταση τυχόν προβλημάτων σε ειδικό.
Πριν από τη συντήρηση, αποσυνδέστε όλες τις πηγές τροφοδοσίας και αποτρέψτε την επανενεργοποίησή τους. Μετά την εγκατάσταση και τις τροποποιήσεις, ο τεχνικός ελέγχει την αποτελεσματικότητα των συστημάτων προστασίας, την αναστροφή κίνησης και τις δυνάμεις λειτουργίας. Εκπαιδεύει τον χρήστη, παραδίδει τα εγχειρίδια και στερεώνει την προειδοποιητική πινακίδα σε ευδιάκριτο σημείο της αυλόπορτας. Τα παιδιά δεν επιτρέπεται να παίζουν στην περιοχή κίνησης· η διέλευση επιτρέπεται μόνο αφού η αυλόπορτα σταματήσει εντελώς.
Τεχνικά χαρακτηριστικά Hörmann LineaMatic P 4554309
| Παράμετρος | Τιμή |
|---|---|
| Μοντέλο / επιλογή τύπου | LineaMatic P /02 |
| Μέγιστο πλάτος / ύψος αυλόπορτας | 8000 mm /2000 mm |
| Μέγιστο βάρος – επί εδάφους / αυτοφερόμενη | 500 kg /400 kg |
| Τροφοδοσία δικτύου | 230/240 V AC,50/60 Hz· επιτρεπόμενο εύρος 170–260 V AC. |
| Τάση ελέγχου | 24 V/37 V DC, εναλλασσόμενος εσωτερικός έλεγχος· δεν αποτελεί γενική έξοδο για εξαρτήματα. |
| Τροφοδοσία εξαρτημάτων | 24 V DC·5=θετικό,20=0 V· συνολικά έως 250 mA. |
| Ραδιοσυχνότητα / μνήμη | 868 MHz / έως 150 ραδιοκωδικοί |
| Βαθμός προστασίας / θερμοκρασία | IP44 /−20 έως+60 °C |
| Μέγιστη υγρασία | 93%, χωρίς συμπύκνωση |
| Κατανάλωση σε κατάσταση αναμονής | Λιγότερο από 0,5 W |
| Τερματικές θέσεις | Μαγνητικός αισθητήρας γλωσσίδας REED και θέσεις/δυνάμεις που αποθηκεύονται ηλεκτρονικά. |
| Κύκλοι ανά ημέρα/ώρα | Σύμφωνα με την πινακίδα του κατασκευαστή. |
| Περίβλημα | Μεταλλικό χυτό εξάρτημα και πλαστικό ενισχυμένο με ίνες γυαλιού, ανθεκτικά στις καιρικές συνθήκες. |
Το διαστασιολογικό σχέδιο δείχνει το περίβλημα 193 × 253 × 256 mm. Κατά την τοποθέτηση σε πλάκα βάσης, το συνολικό ύψος μπορεί να ρυθμιστεί έως 327 mm· η απεικονιζόμενη πλάκα έχει διαστάσεις κάτοψης 260 × 295 mm. Επιλέξτε το κατάλληλο ύψος τοποθέτησης σε σχέση με την οδοντωτή κρεμαγιέρα βάσει της διάστασης A και όχι μόνο βάσει των εξωτερικών διαστάσεων του καλύμματος.
