Hormann LineaMatic - μεμονωμένος μηχανισμός κίνησης για συρόμενη αυλόπορτα έως 300kg/6m, 4511323 (A)
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
Σε απόθεμα
398,54 € με ΦΠΑ
| Βάρος |
|---|
| 15 kg |
Περιγραφή του προϊόντος Hormann LineaMatic - μεμονωμένος μηχανισμός κίνησης για συρόμενη αυλόπορτα έως 300kg/6m, 4511323 (A)
Ο μηχανισμός κίνησης είναι σχεδιασμένος για συρόμενες αυλόπορτες με μήκος διέλευσης 6m/300kg. Την τελική θέση κλεισίματος ανιχνεύουν ένας μαγνήτης και ένας διακόπτης REED. Η διαδρομή και οι δυνάμεις ρυθμίζονται κατά την έναρξη λειτουργίας. Ο μηχανισμός κίνησης είναι μη αναστρέψιμος.
Ο μηχανισμός κίνησης διαθέτει ενσωματωμένη μονάδα ελέγχου με αμφίδρομο δέκτη, για τον χειρισμό του μέσω τηλεχειριστηρίων. Πλεονέκτημα του αμφίδρομου δέκτη είναι η δυνατότητα ελέγχου της κατάστασης της ανοιχτής αυλόπορτας απευθείας από το τηλεχειριστήριο.
Hörmann LineaMatic 4511323 είναι μηχανισμός κίνησης για συρόμενες αυλόπορτες πλάτους έως 6 m και ύψους 2 m. Για αυλόπορτα με οδηγό στο έδαφος, το όριο είναι 300 kg, ενώ για αυτοφερόμενη 250 kg. Η πλήρωση και η τοπική ανεμοπίεση πρέπει να αξιολογούνται σε συνδυασμό με τη μηχανική αντίσταση της αυλόπορτας.
Η εγκατάσταση, η σύνδεση στο δίκτυο και η θέση σε λειτουργία πρέπει να ανατίθενται σε ειδικευμένο τεχνικό. Πριν ανοίξετε το περίβλημα, αποσυνδέστε την παροχή ρεύματος και τυχόν εφεδρική μπαταρία. Ασφαλίστε το φύλλο ώστε να μην κινηθεί αυτόματα και προστατέψτε τις κύριες και δευτερεύουσες ακμές κλεισίματος, καθώς και το σημείο εμπλοκής του οδοντωτού κανόνα. Ασφαλίστε το φύλλο ώστε να μην κινηθεί αυτόματα και προστατέψτε τις κύριες και δευτερεύουσες ακμές κλεισίματος, καθώς και το σημείο εμπλοκής του οδοντωτού κανόνα.
Μεμονωμένος μηχανισμός LineaMatic και σχετικά κιτ
| Έκδοση | Επιλογή |
|---|---|
| Μεμονωμένος LineaMatic 4511323 (A) | Μηχανισμός κίνησης για αντικατάσταση ή συμπλήρωση μιας εγκατάστασης. Τα αξεσουάρ επιλέγονται ξεχωριστά. |
| Κιτ LineaMatic 4511323 (D) | Εναλλακτική πρόταση κιτ. Ελέγξτε τα περιεχόμενα στη σελίδα του συγκεκριμένου κιτ. |
| Κιτ LineaMatic 4511323 (B) | Άλλη παραλλαγή κιτ· μην συμπεραίνετε τα περιεχόμενα μόνο από το ότι διαθέτει τον ίδιο κινητήρα. |
Αξεσουάρ και σύνδεσή τους
Συγκεκριμένα παραδείγματα στα διαγράμματα είναι τα EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 και HNA Outdoor. Δεν περιλαμβάνονται στη συσκευασία του μεμονωμένου μηχανισμού κίνησης. Hörmann SK-SET LineaMatic 437989 διατίθεται ξεχωριστά ως αξεσουάρ. Να συγκρίνετε πάντα τη συνδεσμολογία με τις ενδείξεις της συσκευής που παραλάβατε.
Εγκατάσταση LineaMatic
Προετοιμασία αυλόπορτας και θεμελίου. Η αυλόπορτα πρέπει να κινείται εύκολα και ομαλά με το χέρι, να έχει σταθερή καθοδήγηση και μηχανική ασφάλιση κατά της εκτροπής από τον οδηγό.
Η αυλόπορτα πρέπει να κινείται εύκολα και ομαλά με το χέρι, να έχει σταθερή καθοδήγηση και μηχανική ασφάλιση κατά της εκτροπής από τον οδηγό. Απενεργοποιήστε κλειδαριές και μηχανικές ασφάλειες που εμποδίζουν την κίνηση με τον κινητήρα. Ο μηχανισμός κίνησης δεν υποκαθιστά την επισκευή μιας αυλόπορτας που κινείται δύσκολα ή έχει υποστεί ζημιά.

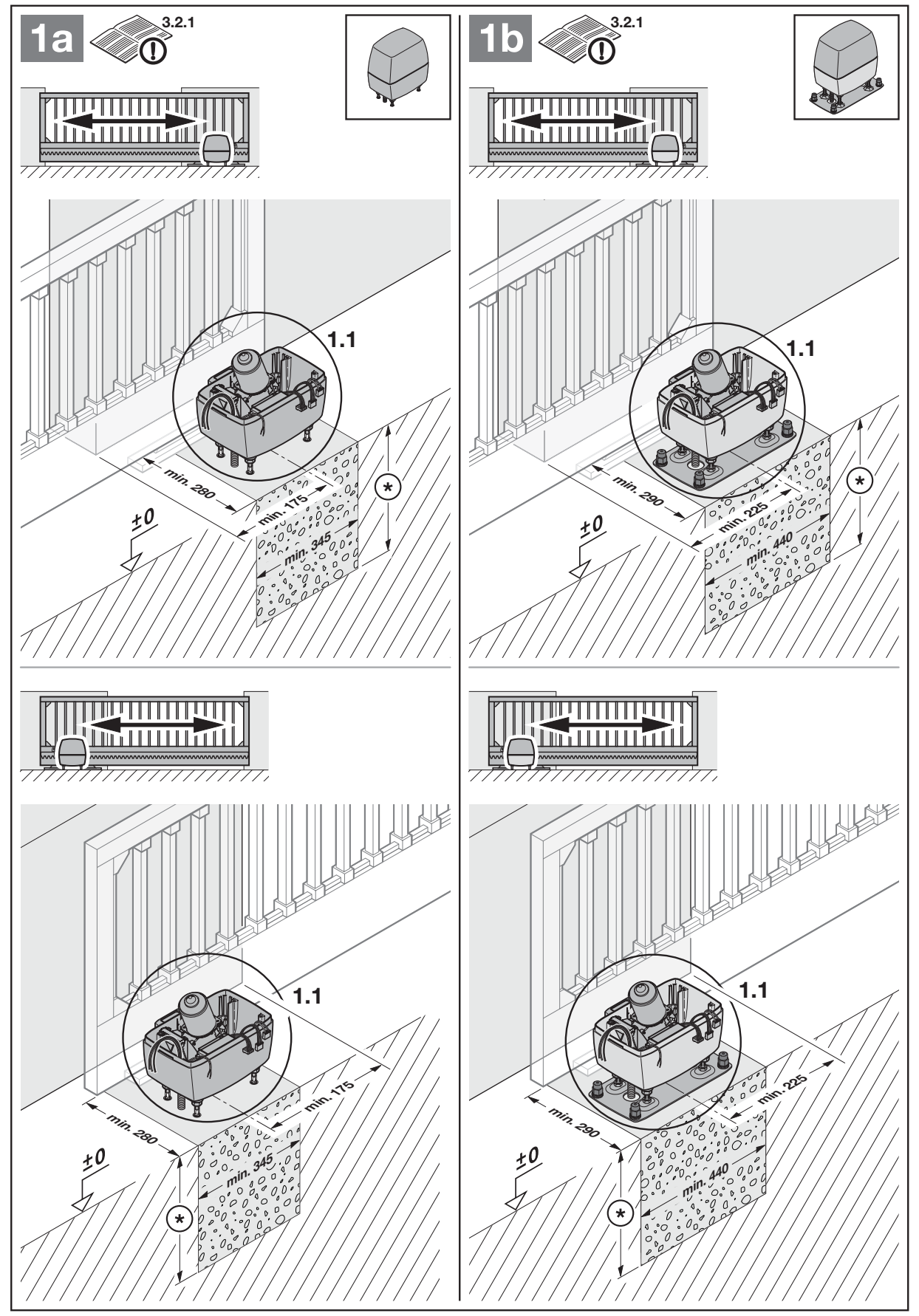

Επιλέξτε το θεμέλιο ανάλογα με την εγκατάσταση, με ή χωρίς πλάκα δαπέδου. Για εγκατάσταση χωρίς προστασία της ακμής κλεισίματος, η τομή δείχνει τις ελάχιστες βασικές διαστάσεις 345 × 280 mm· οι ειδικές αποστάσεις 175 mm χωρίς πλάκα ή 200 mm με πλάκα και ο προσανατολισμός ως προς την αυλόπορτα πρέπει να τηρούνται σύμφωνα με το πλήρες σχέδιο. Για την προστασία της ακμής κλεισίματος απαιτείται μεγαλύτερο θεμέλιο, σύμφωνα με το αντίστοιχο σχέδιο στο PDF. Επιλέξτε βάθος θεμελίωσης κάτω από τη στάθμη παγετού ανάλογα με την περιοχή εγκατάστασης· τα 80 cm που αναφέρονται στο εγχειρίδιο είναι παράδειγμα για τη Γερμανία. Το σκυρόδεμα πρέπει να έχει ωριμάσει επαρκώς πριν από την εγκατάσταση· για την πλάκα δαπέδου, ο κατασκευαστής απαιτεί συμπυκνωμένο σκυρόδεμα τουλάχιστον B25/C25. Επιλέξτε βάθος θεμελίωσης κάτω από τη στάθμη παγετού ανάλογα με την περιοχή εγκατάστασης· τα 80 cm που αναφέρονται στο εγχειρίδιο είναι παράδειγμα για τη Γερμανία. Το σκυρόδεμα πρέπει να έχει ωριμάσει επαρκώς πριν από την εγκατάσταση· για την πλάκα δαπέδου, ο κατασκευαστής απαιτεί συμπυκνωμένο σκυρόδεμα τουλάχιστον B25/C25.

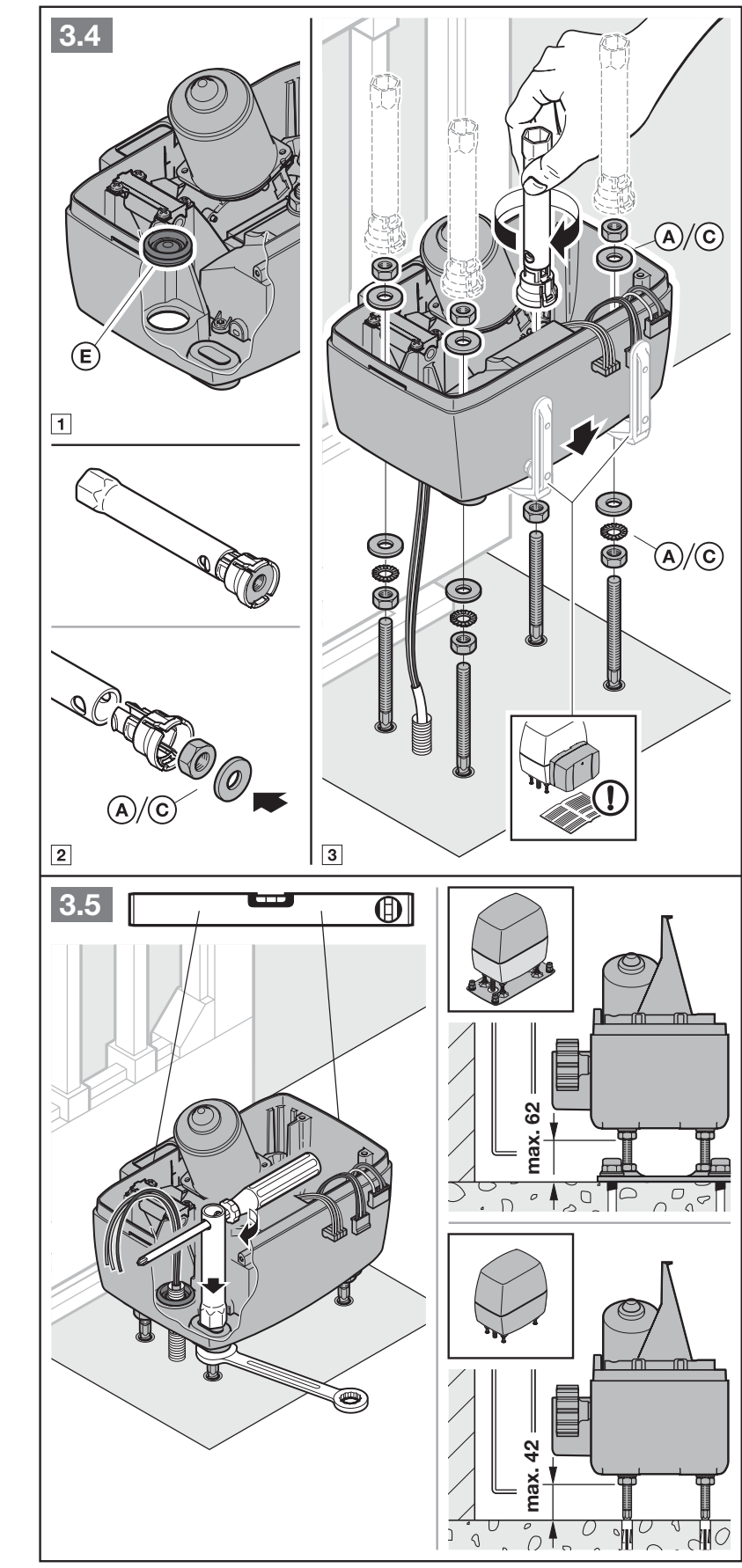

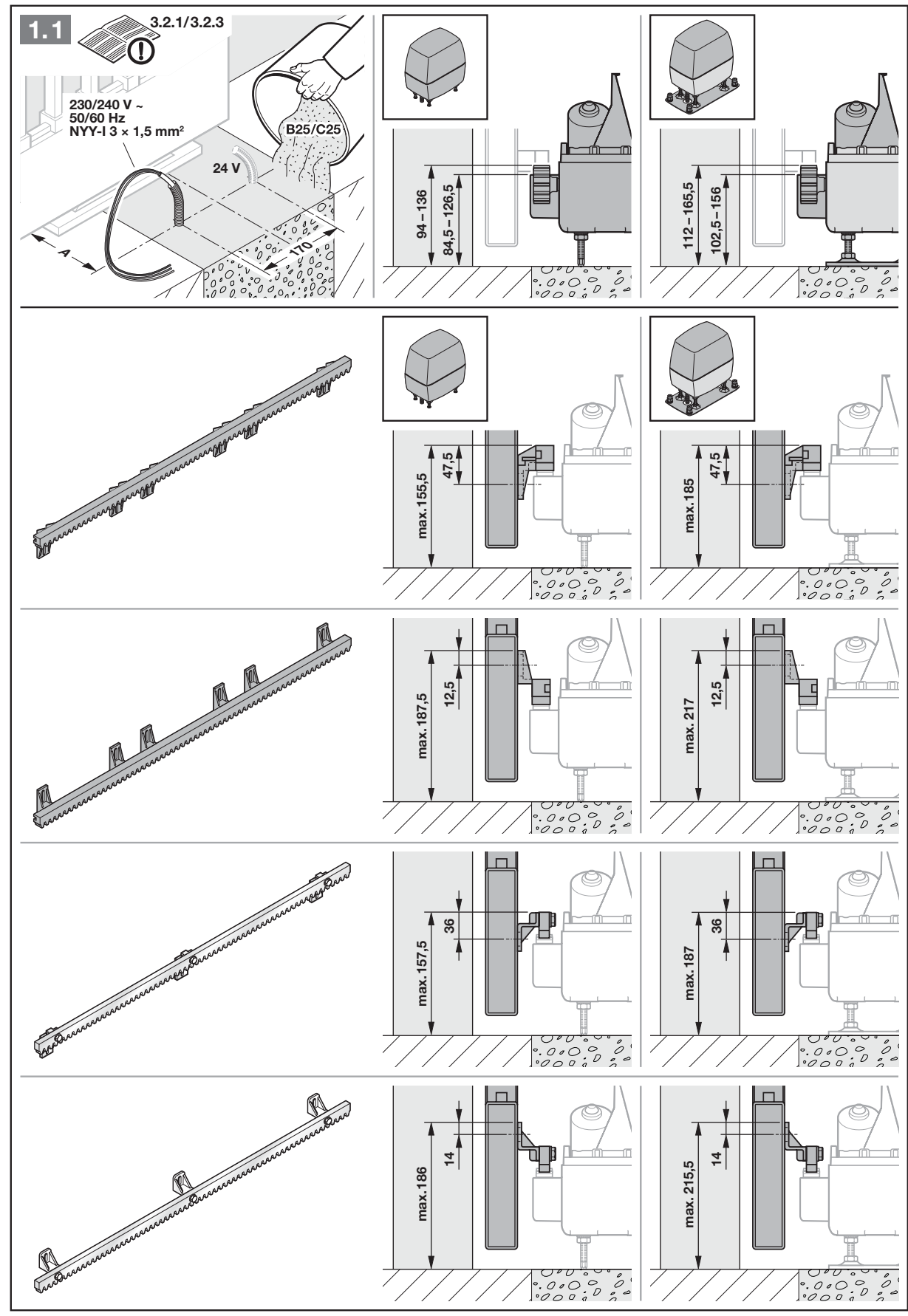

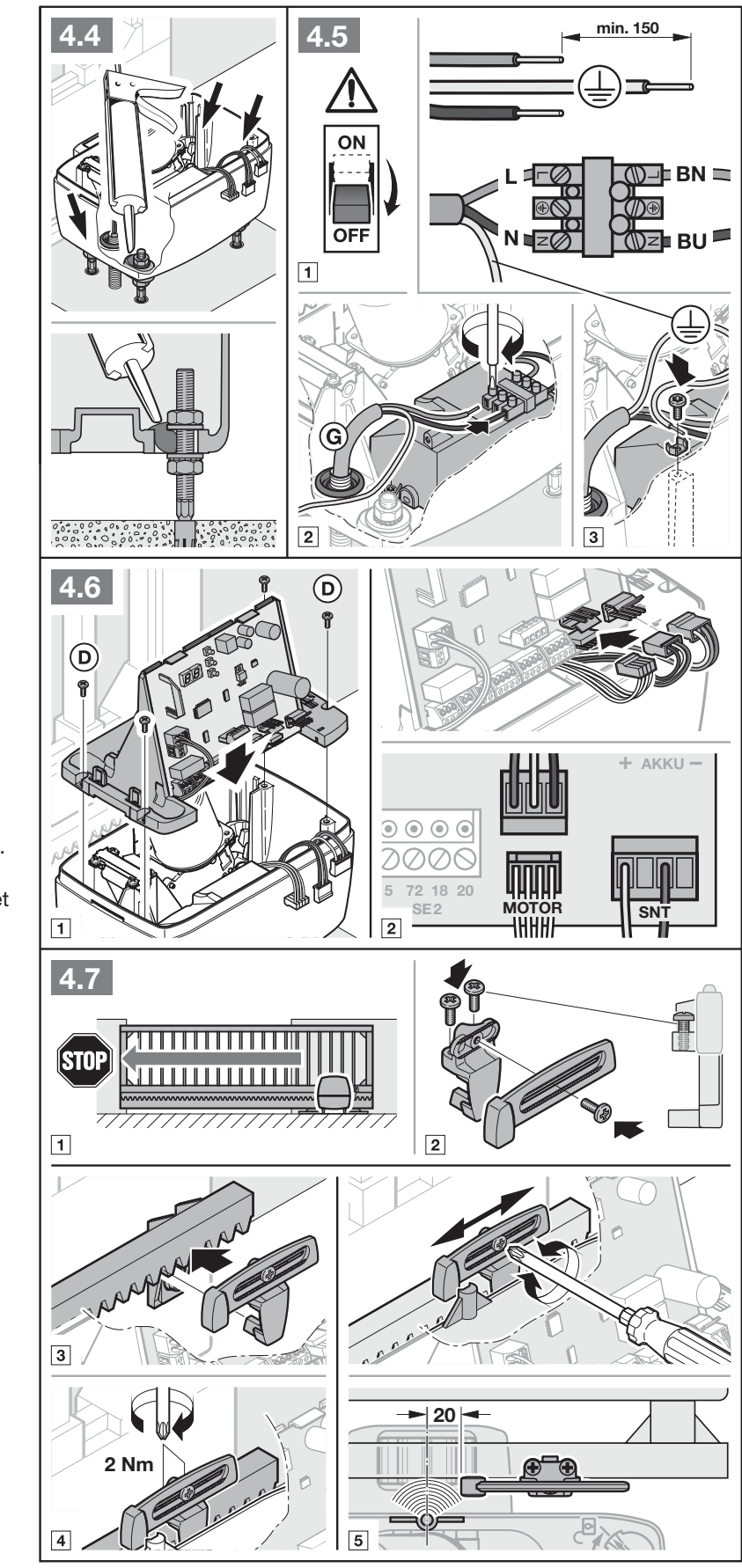

Αγκύρωση και ύψος εγκατάστασης
Η θέση του μηχανισμού κίνησης εξαρτάται από τον συγκεκριμένο οδοντωτό κανόνα. Η διάσταση A στο σχέδιο δεν είναι εναλλάξιμη μεταξύ διαφορετικών οδοντωτών κανόνων.
| Κωδικός οδοντωτού κανόνα | Διάσταση A |
|---|---|
| 436444 | 124–136 mm |
| 438759 | 126–138 mm |
| 438631 | 125–129 mm |
| 438632 | 129–133 mm |

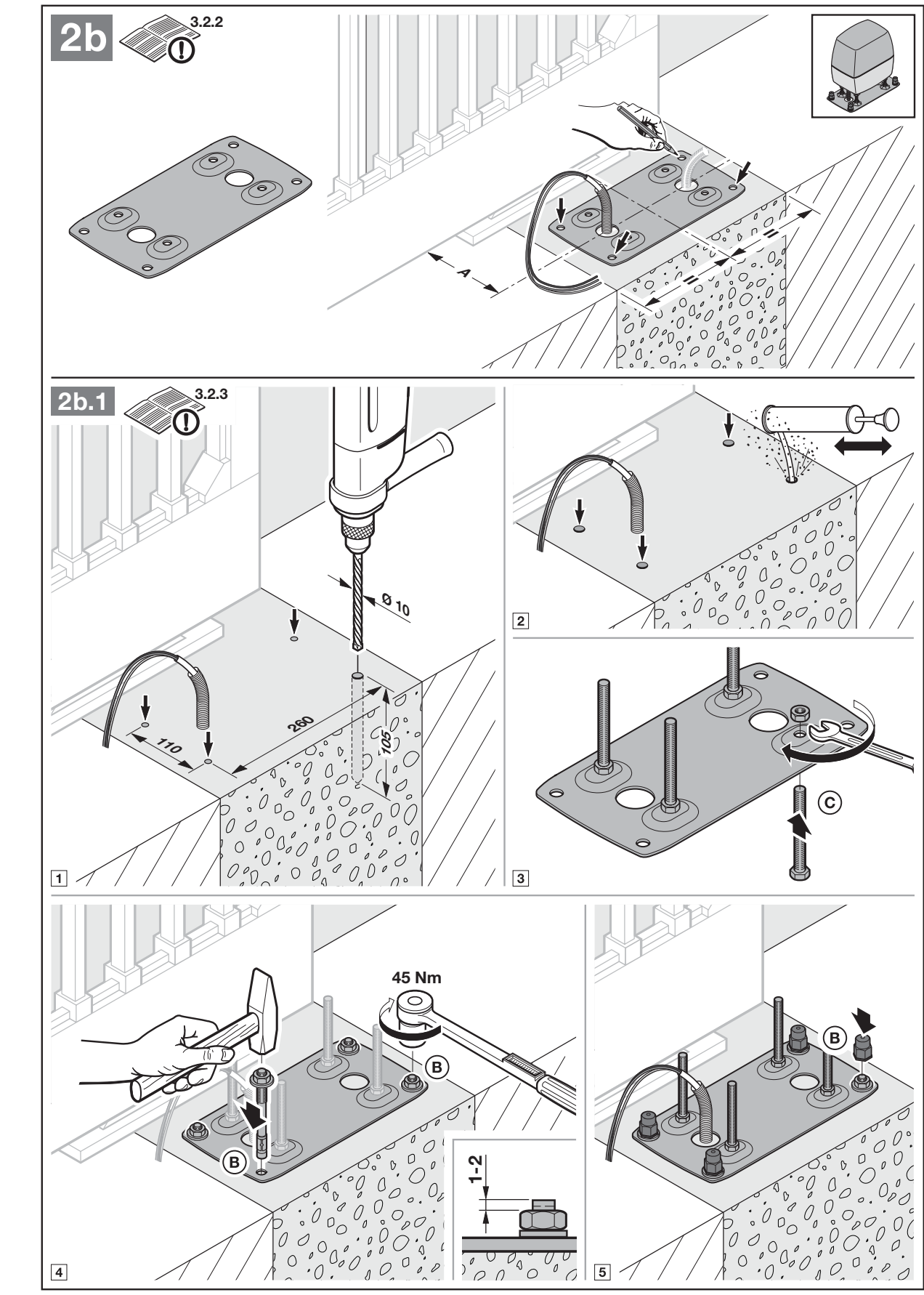

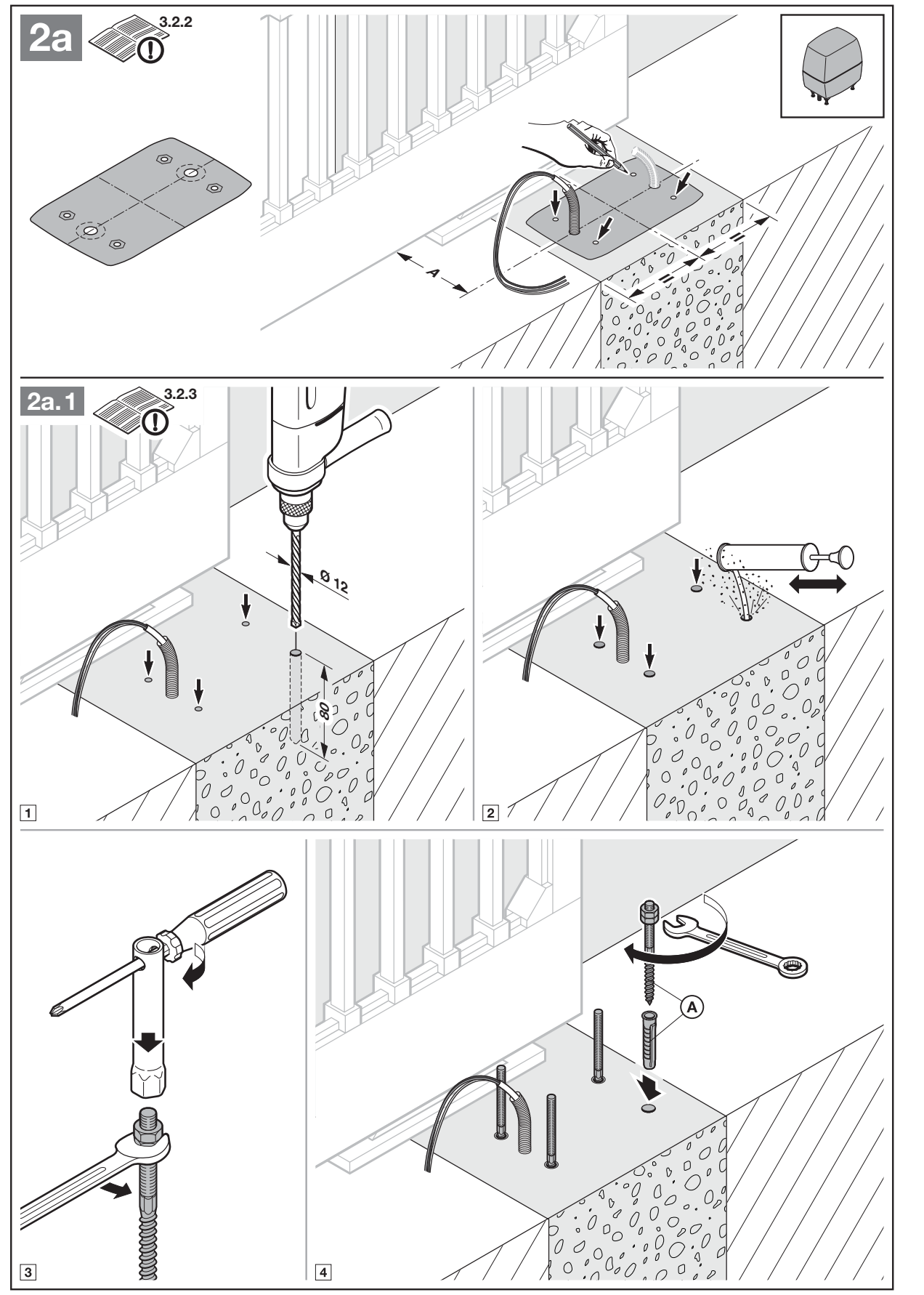

Για τις αγκυρόβιδες, χρησιμοποιήστε οδηγό διάτρησης και ανοίξτε οπές Ø 12 mm, βάθους 80 mm. Για τα αγκύρια βαρέως τύπου και την πλάκα δαπέδου, οι οπές είναι Ø 10 mm, βάθους 105 mm· το σχέδιο αναφέρει ροπή σύσφιξης 45 Nm για την αγκύρωση που απεικονίζεται. Προστατεύστε τον μηχανισμό κίνησης από σκόνη και ρινίσματα. Ο εγκαταστάτης πρέπει να επιβεβαιώσει τη φέρουσα ικανότητα του πραγματικού υποστρώματος και την καταλληλότητα των παρεχόμενων αγκυρίων. Ο εγκαταστάτης πρέπει να επιβεβαιώσει τη φέρουσα ικανότητα του πραγματικού υποστρώματος και την καταλληλότητα των παρεχόμενων αγκυρίων.
Τοποθετήστε τα παρεμβύσματα των προστατευτικών σωλήνων και περάστε τα καλώδια στο περίβλημα από κάτω. Τοποθετήστε τον μηχανισμό κίνησης οριζόντια και στερεώστε τον σταθερά. Με το κάλυμμα ανοιχτό, προστατεύστε τα ηλεκτρονικά από την υγρασία· μετά την εγκατάσταση, στεγανοποιήστε το περίβλημα ώστε να μην εισχωρούν νερό και έντομα. Με το κάλυμμα ανοιχτό, προστατεύστε τα ηλεκτρονικά από την υγρασία· μετά την εγκατάσταση, στεγανοποιήστε το περίβλημα ώστε να μην εισχωρούν νερό και έντομα.

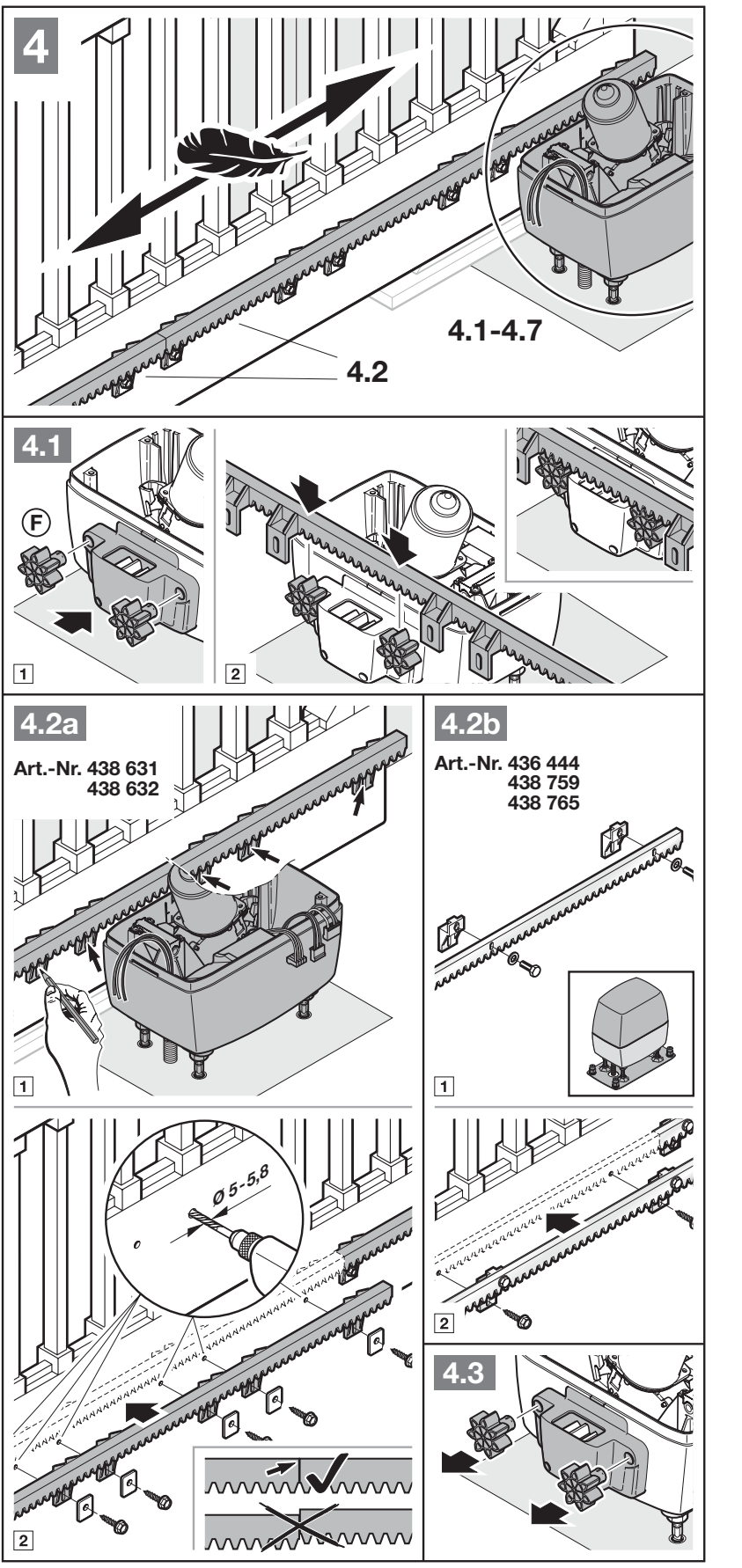

Οδοντωτός κανόνας και μαγνήτης τελικής θέσης
Κατά την εγκατάσταση του οδοντωτού κανόνα, ο μηχανισμός κίνησης πρέπει να είναι απασφαλισμένος. Τα σημεία σύνδεσης των επιμέρους τμημάτων πρέπει να εφάπτονται ομαλά, χωρίς υψομετρική διαφορά. Μετά την εγκατάσταση, ευθυγραμμίστε μεταξύ τους τον οδοντωτό κανόνα, το γρανάζι και το περίβλημα του μηχανισμού κίνησης· τηρήστε τις αντίστοιχες διαστάσεις του σχεδίου και όχι τιμές από άλλη μάρκα. Μετά την εγκατάσταση, ευθυγραμμίστε μεταξύ τους τον οδοντωτό κανόνα, το γρανάζι και το περίβλημα του μηχανισμού κίνησης· τηρήστε τις αντίστοιχες διαστάσεις του σχεδίου και όχι τιμές από άλλη μάρκα. Η λανθασμένη εμπλοκή μπορεί να προκαλέσει ανεπιθύμητη αντιστροφή της κίνησης.
Την τελική θέση κλεισίματος ανιχνεύουν ένας μαγνήτης και ένας διακόπτης REED. Μετακινήστε χειροκίνητα την αυλόπορτα στην κλειστή θέση, προτοποθετήστε τον μαγνητικό φορέα στη μεσαία θέση και στερεώστε τον με μετατόπιση περίπου 20 mm προς τον διακόπτη REED σύμφωνα με την εικόνα. Ελέγξτε στη συνέχεια την τελική θέση και ρυθμίστε την ελαφρά κατά τη διαδικασία εκμάθησης.
Καλωδίωση και διαχωρισμός των τάσεων
| Κύκλωμα | Απαίτηση |
|---|---|
| Δίκτυο | 230/240 V AC· τροφοδοσία 3 × 1,5 mm², στο έδαφος κατάλληλο υπόγειο καλώδιο σύμφωνα με τις οδηγίες. Ξεχωριστός προστατευτικός σωλήνας καλωδίων. |
| Εξαρτήματα | Περάστε τα κυκλώματα 24 V χωριστά από το δίκτυο. Ακροδέκτες για αγωγό 0,5–2,5 mm². |
| Εξωτερικό μπουτόν | Μήκος καλωδίωσης έως 30 m. |
| HALT και κυκλώματα ασφαλείας όπως απεικονίζονται | Μήκος καλωδίωσης έως 10 m, σύμφωνα με το αντίστοιχο διάγραμμα. |
| Επέκταση υπόγειων καλωδιώσεων | Κατάλληλο κουτί διακλάδωσης με βαθμό προστασίας IP65· η σύνδεση δεν πρέπει να παραμείνει απροστάτευτη στο έδαφος. |

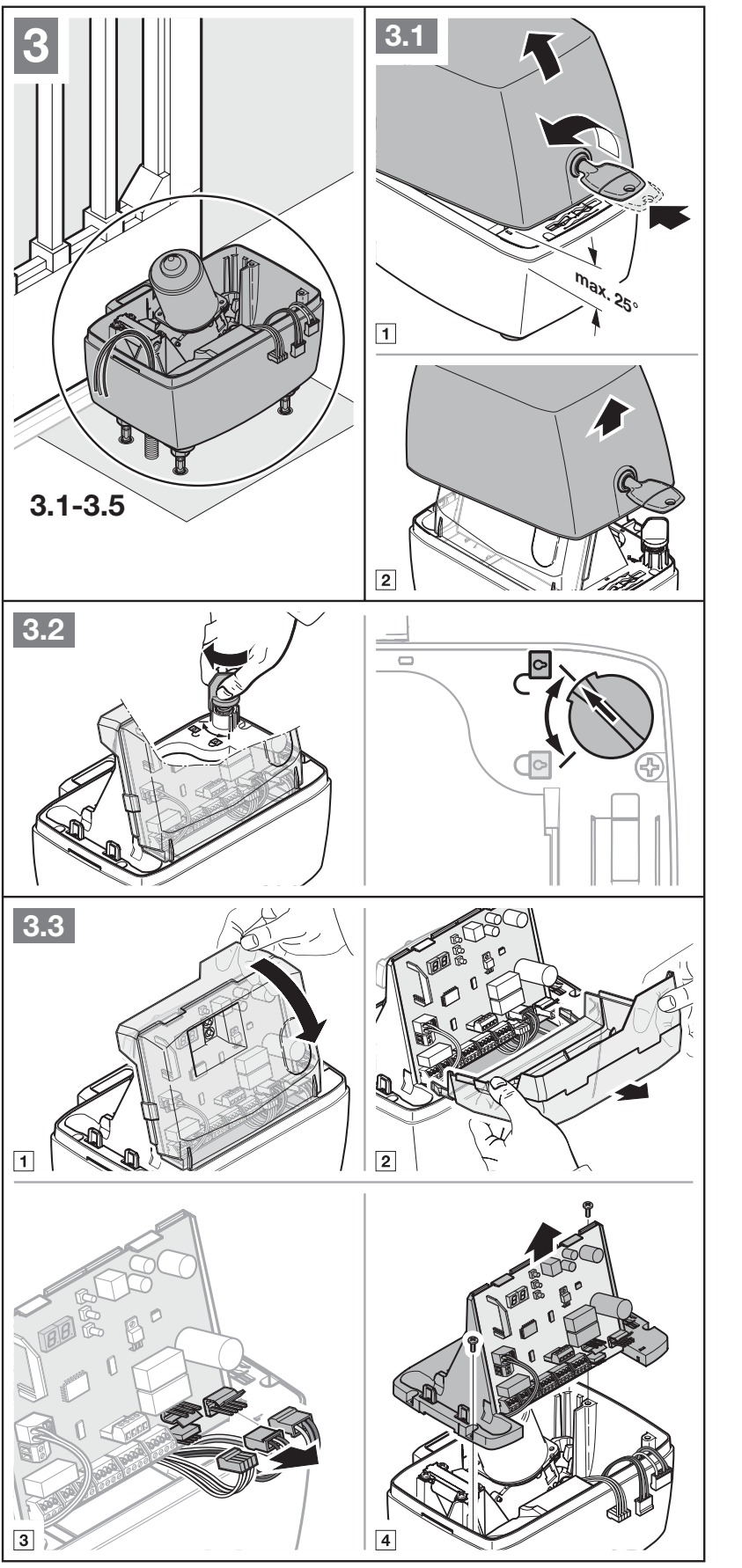

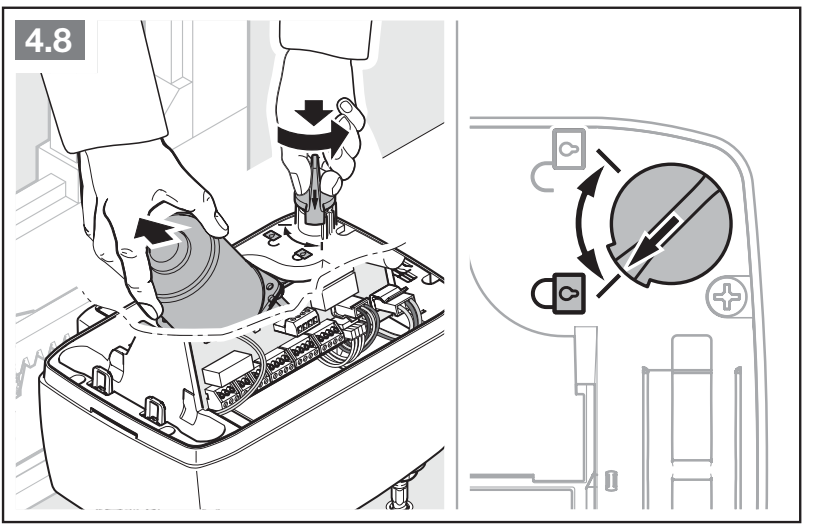

Χειροκίνητη απασφάλιση και ασφάλιση
- Αποσυνδέστε το δίκτυο και, εφόσον υπάρχει, το HNA Outdoor. Ασφαλίστε την πύλη ώστε να μην κινηθεί ανεξέλεγκτα.
- Ανοίξτε το κάλυμμα και περιστρέψτε τον μηχανισμό απασφάλισης στη θέση απασφάλισης, όπως φαίνεται στην εικόνα. Ο κινητήρας με το γρανάζι κατεβαίνει μέσα στο περίβλημα· αν χρειάζεται, πιέστε τα προσεκτικά προς τα μέσα.
- Μετακινήστε την πύλη χειροκίνητα και με ελεγχόμενο τρόπο. Μην πλησιάζετε τα χέρια σας στο σημείο εμπλοκής της οδοντωτής ράγας.
- Για να ασφαλίσετε ξανά τον μηχανισμό, περιστρέψτε τον στη θέση ασφάλισης και ανασηκώστε ελαφρά τον κινητήρα. Η πύλη πρέπει να επανασυνδεθεί με τον μηχανισμό κίνησης πριν από τον τερματικό διακόπτη.
- Τοποθετήστε ξανά το κάλυμμα. Μετά την επαναφορά της τροφοδοσίας μπορεί να εκτελεστεί διαδρομή αναφοράς προς το κλείσιμο· ασφαλίστε τον χώρο και επιτηρείτε.

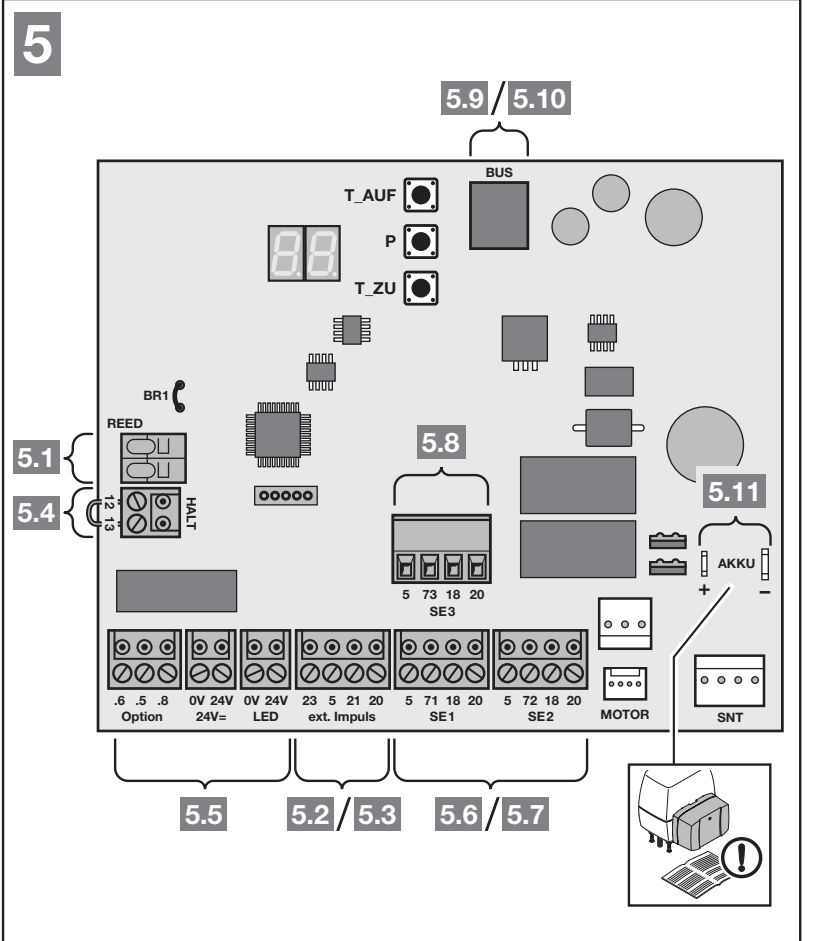

Προσανατολισμός στην πλακέτα ελέγχου
Η εικόνα είναι προσανατολισμένη με τα κουμπιά T_AUF, P, T_ZU επάνω και τη μακριά σειρά ακροδεκτών κάτω. BUS βρίσκεται επάνω, δίπλα στα κουμπιά, REED και HALT αριστερά, SE3 στο υπερυψωμένο τμήμα πάνω από τα κάτω SE1/SE2. Στα δεξιά βρίσκονται τα MOTOR, SNT και η σύνδεση AKKU. Με βάση τις ονομασίες των συνδέσμων, διακρίνετε τα κυκλώματα σημάτων, κινητήρα και τροφοδοσίας.
Τροφοδοσία, πολικότητα και ακροδέκτες ελέγχου
| Ακροδέκτης / σύνδεσμος | Λειτουργία και όριο |
|---|---|
| Τμήμα δικτύου L / N και PE περιβλήματος | Δίκτυο 230/240 V AC, 50/60 Hz· L φάση, N ουδέτερος και PE αγωγός προστασίας. Το AC δεν έχει θετικό και αρνητικό πόλο. Η τροφοδοσία συνδέεται στο τμήμα δικτύου και όχι στους ακροδέκτες σημάτων. |
| 5 / 20 | 5 = θετικό (+24 V DC), 20 = 0 V (−). Η συνολική κατανάλωση των εξαρτημάτων δεν πρέπει να υπερβαίνει τα 250 mA· συνυπολογίστε όλα τα συνδεδεμένα στοιχεία. |
| 24 V=: 24 V / 0 V | Ξεχωριστά επισημασμένη έξοδος συνεχούς ρεύματος: 24 V = +, 0 V = −. Χρήση, για παράδειγμα, για φωτιστικό 24 V σύμφωνα με το διάγραμμα· δεν πρόκειται για έξοδο 230 V. |

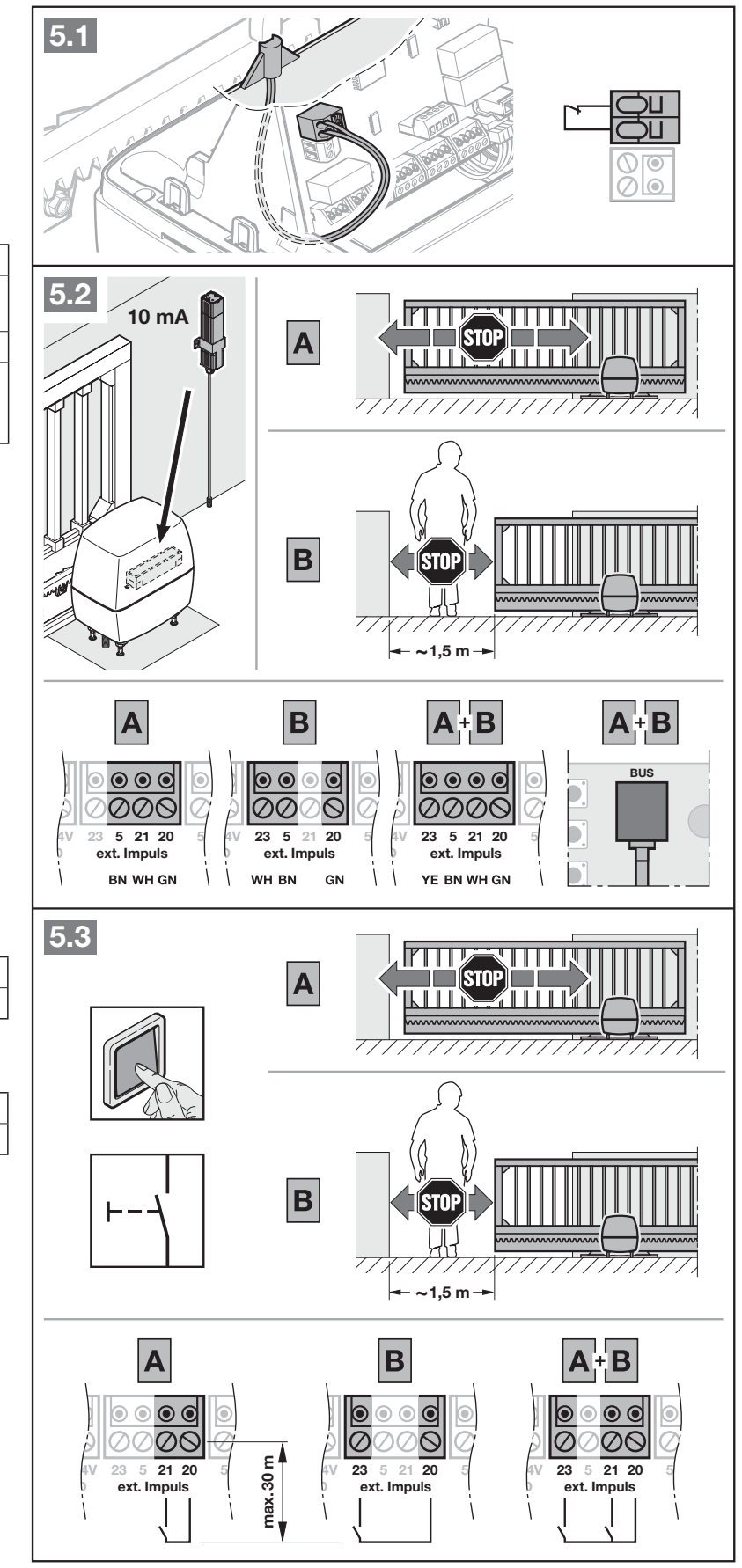

| 21 / 20 | NO, παλμός χωρίς δυναμικό ή επαφή που μεταγωγεί στα 0 V. Τα μπουτόν μπορούν να συνδεθούν παράλληλα· η επαφή από μόνη της δεν έχει +/−. |
| 23 / 20 | NO, εντολή μερικού ανοίγματος χωρίς δυναμικό· το 23 είναι το σήμα, το 20 είναι το κοινό 0 V και δεν αποτελούν ζεύγος τροφοδοσίας. |

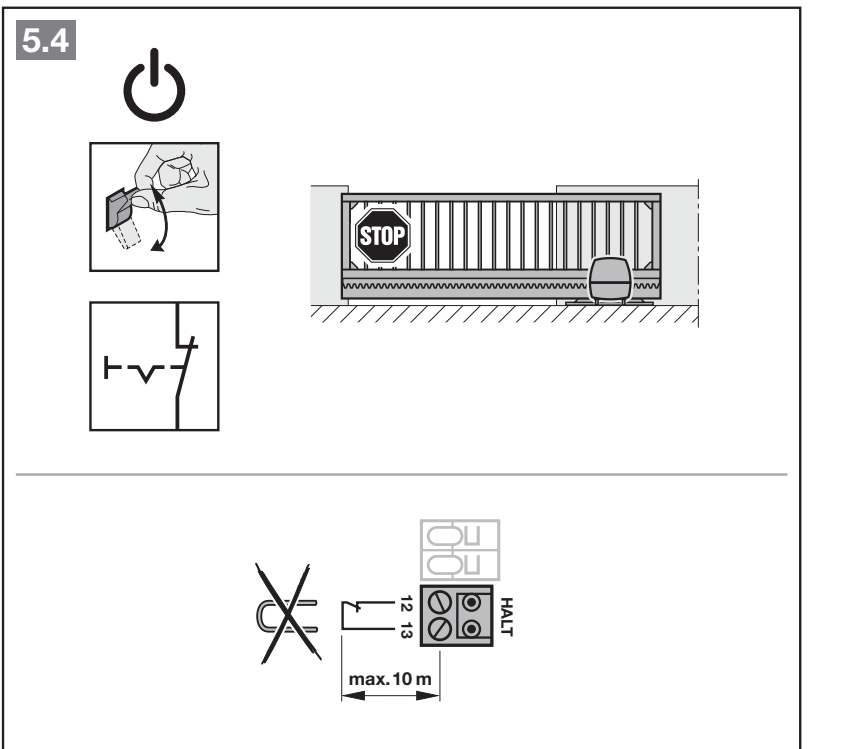

| HALT 12 / 13 | NC, STOP χωρίς δυναμικό· 13 = 0 V, 12 είσοδος. Κατά την εγκατάσταση του STOP, αφαιρέστε την υπάρχουσα γέφυρα 12–13 και συνδέστε την επαφή NC. |
| REED | Μαγνητικός αισθητήρας τερματικής θέσης σύμφωνα με την αρχική διάταξη· μην εφαρμόζετε εξωτερική τάση. |
| BUS | Συστημικά εξαρτήματα με αντίστοιχο σύνδεσμο. Δεν είναι γενική έξοδος +/− για οποιαδήποτε συσκευή. |
| MOTOR / SNT / AKKU | Κινητήρας, τμήμα δικτύου και προβλεπόμενη εφεδρική μπαταρία. Χρησιμοποιείτε τους γνήσιους συνδέσμους και τηρείτε την επισημασμένη πολικότητα· κατά τις εργασίες αποσυνδέστε και την μπαταρία. |
Η εφαρμογή εξωτερικής τάσης στις εισόδους ελέγχου μπορεί να καταστρέψει τα ηλεκτρονικά. Μην συνδέετε 230 V στα 21/23/HALT ή SE. Το HALT δεν είναι εποπτευόμενη είσοδος ασφαλείας επιπέδου PLc· μην το συγχέετε με διάταξη προστασίας SE.

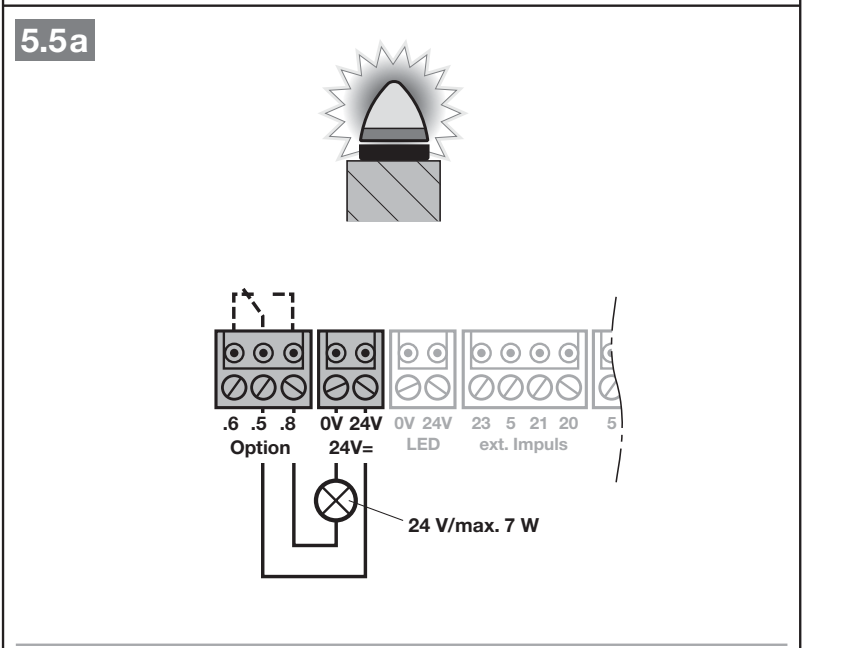

Φάρος SLK και ρελέ Option
Ρελέ Option διαθέτει επαφές χωρίς δυναμικό .5 κοινή, .8 NO, .6 NC. Για φωτιστικό 24 V, το διάγραμμα χρησιμοποιεί 24 V (+) → .5, .8 → φωτιστικό, επιστροφή φωτιστικού → 0 V (−). Για φωτιστικό ευαίσθητο στην πολικότητα, η θετική είσοδός του συνδέεται στην ελεγχόμενη τροφοδοσία από το .8 και η αρνητική στα 0 V. Ο κατασκευαστής ορίζει για αυτό το φωτιστικό 24 V μέγ. 7 W· τηρείτε επίσης το συνολικό όριο των εξαρτημάτων· η τιμή των 7 W δεν το αυξάνει. Η λειτουργία του εσωτερικού ρελέ ρυθμίζεται από το μενού 31.
Το φωτιστικό 230 V έχει δική του εξωτερική τροφοδοσία δικτύου· το διάγραμμα του κατασκευαστή ορίζει μέγιστη ισχύ 500 W. Οι αγωγοί του δικτύου πρέπει να διαθέτουν πρόσθετη μόνωση έως τη σύνδεση. Τέτοια σύνδεση επιτρέπεται να πραγματοποιείται μόνο από ηλεκτρολόγο, σύμφωνα με ολόκληρο το PDF· τα 230 V δεν πρέπει να εισέλθουν στα κυκλώματα χαμηλής τάσης. Τέτοια σύνδεση επιτρέπεται να πραγματοποιείται μόνο από ηλεκτρολόγο, σύμφωνα με ολόκληρο το PDF· τα 230 V δεν πρέπει να εισέλθουν στα κυκλώματα χαμηλής τάσης.

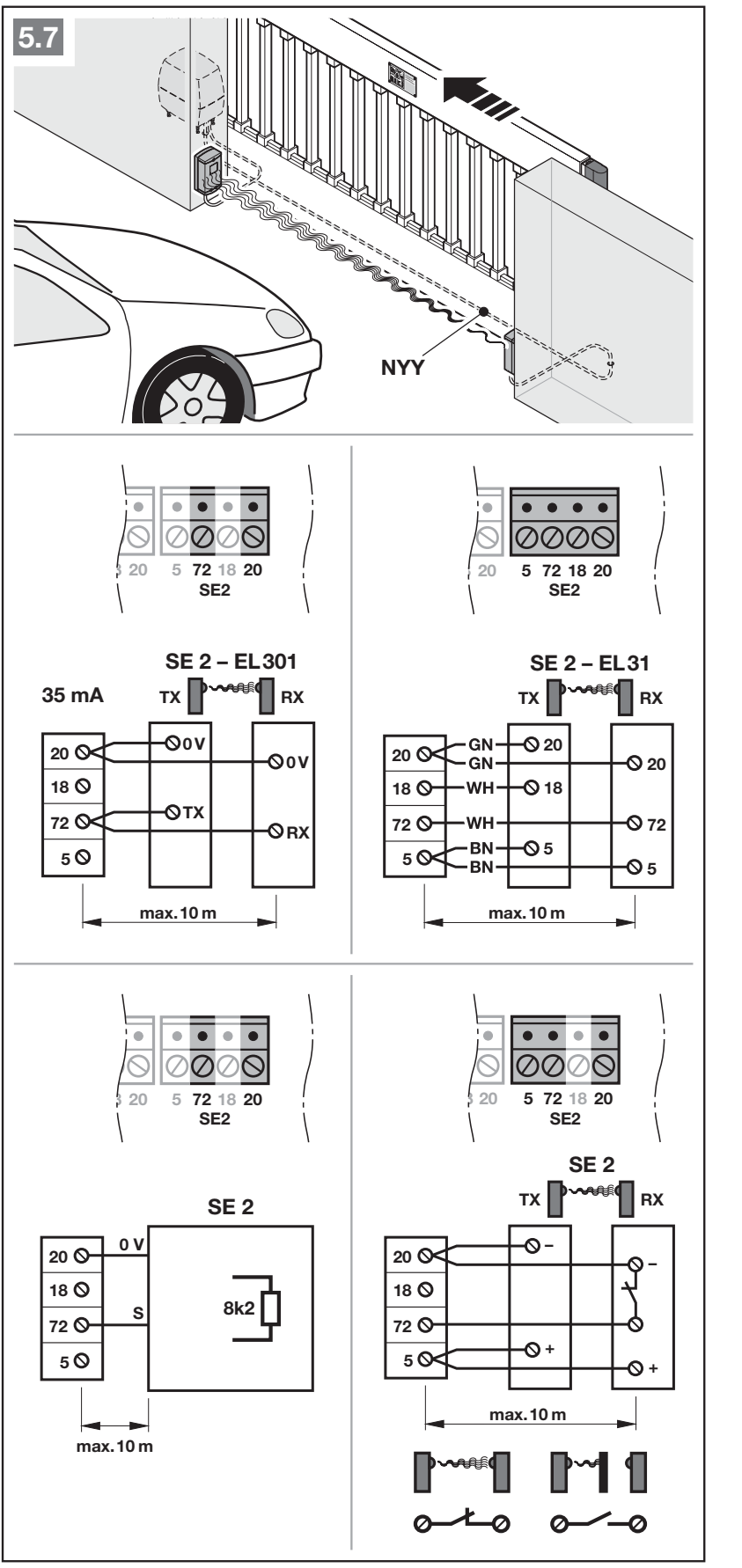

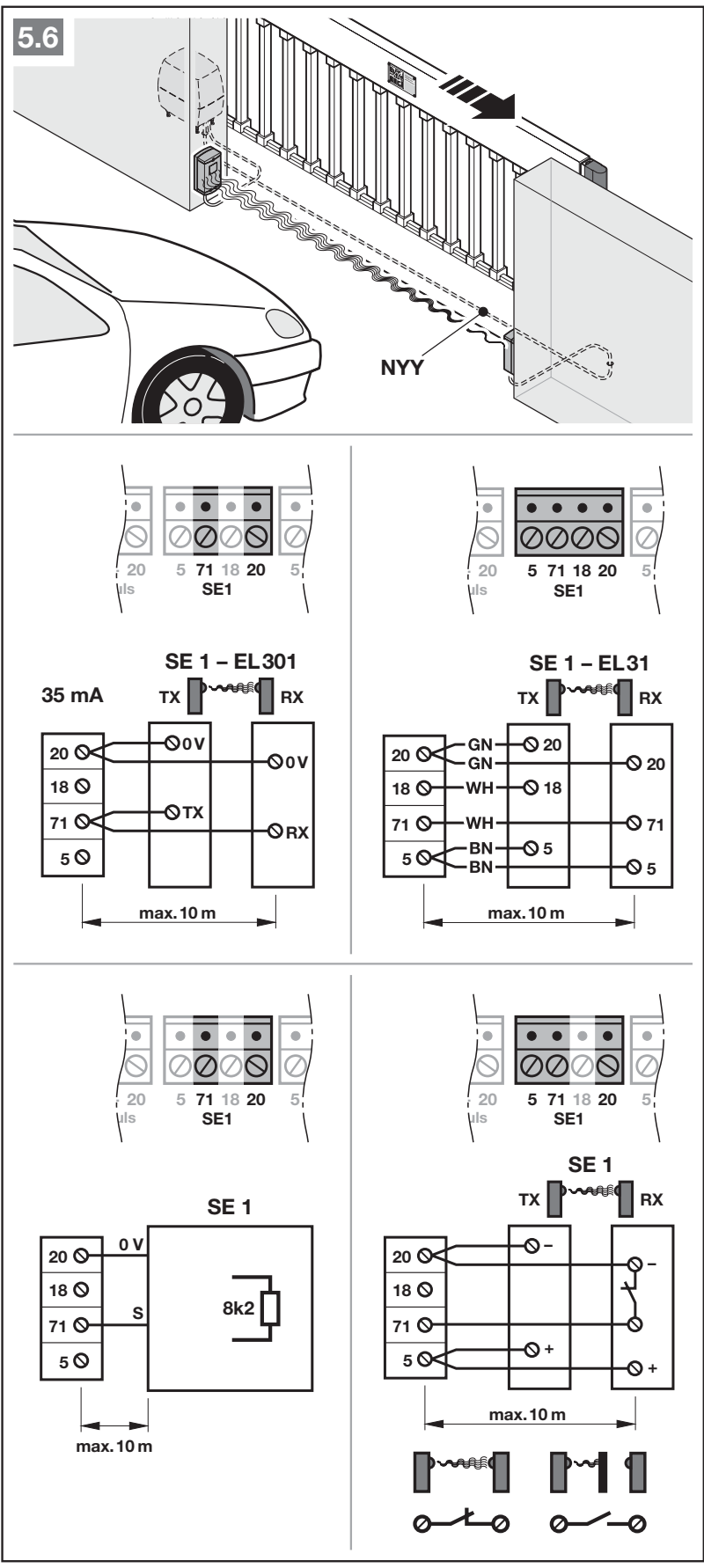

Φωτοκύτταρα και είσοδοι ασφαλείας SE1/SE2/SE3
| Είσοδος | Ακροδέκτες και αρχική αντίδραση |
|---|---|
| SE1 | 5 = +24 V DC· 20 = 0 V (−)· 18 = δοκιμή, 71 = σήμα. Ενεργοποιείται κατά το κλείσιμο και αντιστρέφει στιγμιαία την κίνηση. |
| SE2 | 5 = +24 V DC· 20 = 0 V (−)· 18 = δοκιμή, 72 = σήμα. Ενεργοποιείται κατά το άνοιγμα και αντιστρέφει στιγμιαία την κίνηση. |
| SE3 | 5 = +24 V DC· 20 = 0 V (−)· 18 = δοκιμή, 73 = σήμα. Ενεργοποιείται κατά το κλείσιμο και αντιστρέφει για λίγο την κίνηση. Οι SE1 και SE2 υποστηρίζουν δυναμικά φωτοκύτταρα δύο αγωγών, φωτοκύτταρα τριών αγωγών με ή χωρίς δοκιμή, αντίσταση ακμής ασφαλείας 8k2 και καθορισμένη προστασία ακμής. |
Οι SE1 και SE2 υποστηρίζουν δυναμικά φωτοκύτταρα δύο αγωγών, φωτοκύτταρα τριών αγωγών με ή χωρίς δοκιμή, αντίσταση ακμής ασφαλείας 8k2 και καθορισμένη προστασία ακμής. Για το SE3 αναφέρονται εδώ φωτοκύτταρα· μην εφαρμόσετε στο SE3 τη συνδεσμολογία της αντίστασης ακμής ασφαλείας από τα SE1/SE2. Για δύο φωτοκύτταρα σε ένα κύκλωμα απαιτείται ο επεκτατής LSE2. Σύμφωνα με τις οδηγίες, μη δοκιμασμένες διατάξεις προστασίας επιτρέπονται μόνο για την προστασία περιουσίας.

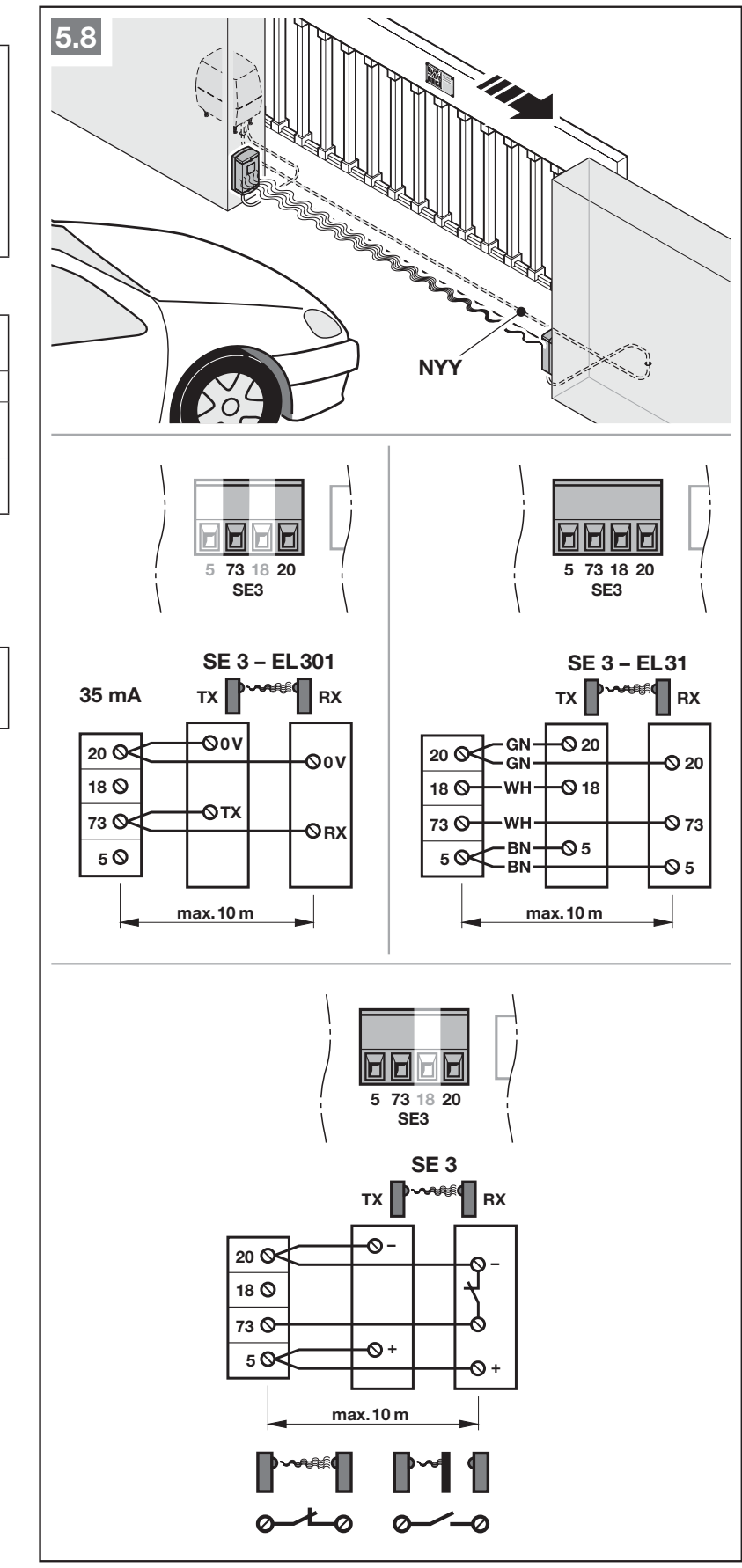

EL301 – ακριβής συνδεσμολογία σύμφωνα με το αρχικό διάγραμμα
Το EL301 είναι δυναμική διάταξη δύο αγωγών με κατανάλωση 35 mA σύμφωνα με την εικόνα. Για το SE1 συνδέστε TX 0 V και RX 0 V → 20, τον επισημασμένο ακροδέκτη TX → 71 και τον επισημασμένο ακροδέκτη RX → 71. Για το SE2 αντικαταστήστε το 71 με τον ακροδέκτη 72 και για το SE3 με τον ακροδέκτη 73. Ο ακροδέκτης 5 και ο ακροδέκτης δοκιμής 18 δεν χρησιμοποιούνται σε αυτό το συγκεκριμένο διάγραμμα EL301. Οι ενδείξεις TX/RX είναι ακροδέκτες του συστήματος· μην τους συνδέετε σε δική σας τροφοδοσία +24 V ούτε ορίζετε πολικότητα βάσει άλλων φωτοκυττάρων. Οι ενδείξεις TX/RX είναι ακροδέκτες του συστήματος· μην τους συνδέετε σε δική σας τροφοδοσία +24 V ούτε ορίζετε πολικότητα βάσει άλλων φωτοκυττάρων.
Για το EL31 το διάγραμμα δείχνει τον δέκτη RX: 20 → 20 (0 V), 18 → 18 (δοκιμή), 71/72/73 → 71 (σήμα ανάλογα με το επιλεγμένο SE), 5 → 5 (+24 V). Ο πομπός TX έχει 20 → 20 (0 V), 5 → 5 (+24 V). Οι χρωματικές ενδείξεις του πρωτοτύπου είναι GN/WH/BN· καθοριστικές είναι, ωστόσο, οι σημάνσεις των πραγματικών ακροδεκτών και οι οδηγίες του παρεχόμενου φωτοκυττάρου. Για άλλη επαφή με δική της τροφοδοσία, χρησιμοποιήστε το αντίστοιχο διάγραμμά της· η ξηρή επαφή NC δεν πρέπει να συγχέεται με τροφοδοσία +/−.. Οι χρωματικές ενδείξεις του πρωτοτύπου είναι GN/WH/BN· καθοριστικές είναι, ωστόσο, οι σημάνσεις των πραγματικών ακροδεκτών και οι οδηγίες του παρεχόμενου φωτοκυττάρου. Για άλλη επαφή με δική της τροφοδοσία, χρησιμοποιήστε το αντίστοιχο διάγραμμά της· η ξηρή επαφή NC δεν πρέπει να συγχέεται με τροφοδοσία +/−.
Συνδέστε όλες τις διατάξεις ασφαλείας πριν από τη διαδικασία εκμάθησης. Μετά την προσθήκη ή αλλαγή των διατάξεων ασφαλείας, εκτελέστε νέα διαδικασία εκμάθησης μενού 10 και λειτουργικές δοκιμές. Η αλλαγή της φοράς ενεργοποίησης, της αντιστροφής, της ταχύτητας και της δύναμης στα διευρυμένα μενού πρέπει να γίνεται από ειδικό.

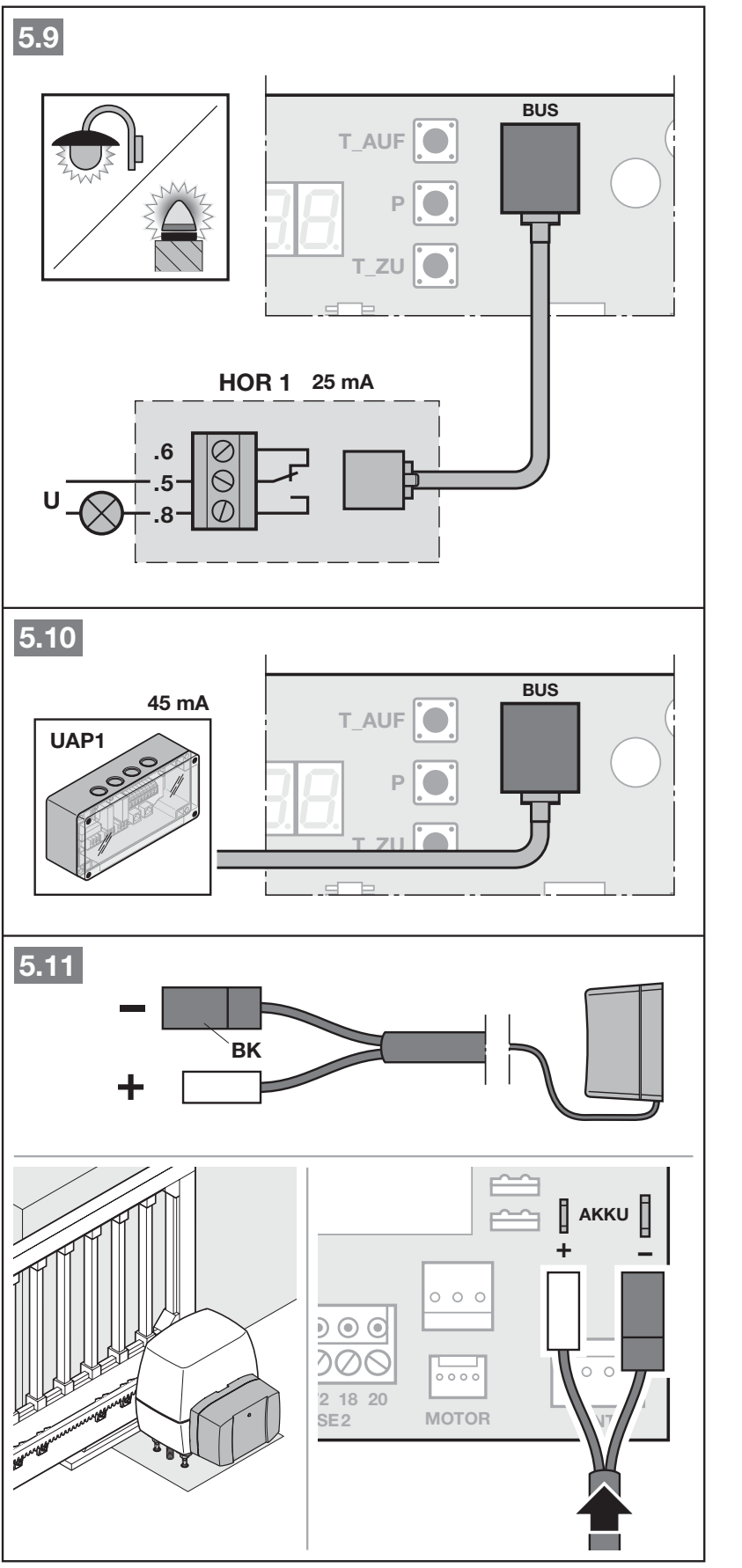

Προαιρετικές μονάδες και εξωτερικός δέκτης
| Συσκευή | Σύνδεση / λειτουργία |
|---|---|
| Εξωτερικός ενσύρματος δέκτης | GN → 20 (0 V)· BN → 5 (+24 V DC)· WH → 21 (παλμός)· YE → 23 (μερικό άνοιγμα). Το HEI3 BiSecur διαθέτει αντίστοιχο βύσμα, ενώ το ESEI BiSecur συνδέεται στο BUS. |
| HOR1 / UAP1 / UAP1-300 | Αντίστοιχα βύσματα BUS σύμφωνα με την εικόνα· το HOR1 έχει κατανάλωση 25 mA και το UAP1 45 mA. Λειτουργίες εξωτερικού ρελέ στο μενού 30. |
| HNA Outdoor | Προβλεπόμενη σύνδεση AKKU, αυτόματη εναλλαγή σε περίπτωση διακοπής ρεύματος. Πριν από το σέρβις, αποσυνδέστε το βύσμα· μην θεωρείτε ότι η αποσύνδεση από το δίκτυο απομονώνει ολόκληρο τον μηχανισμό κίνησης. |

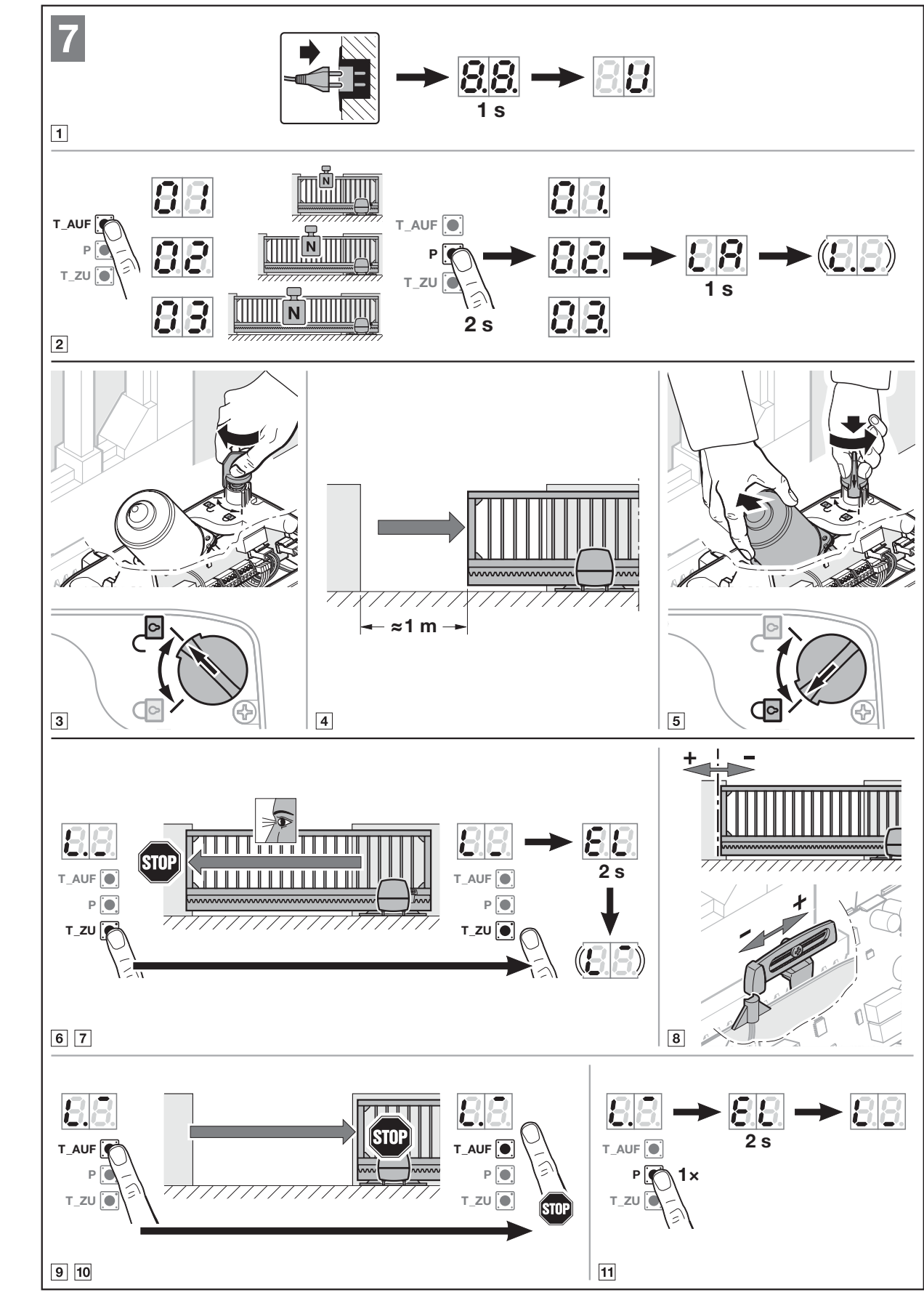

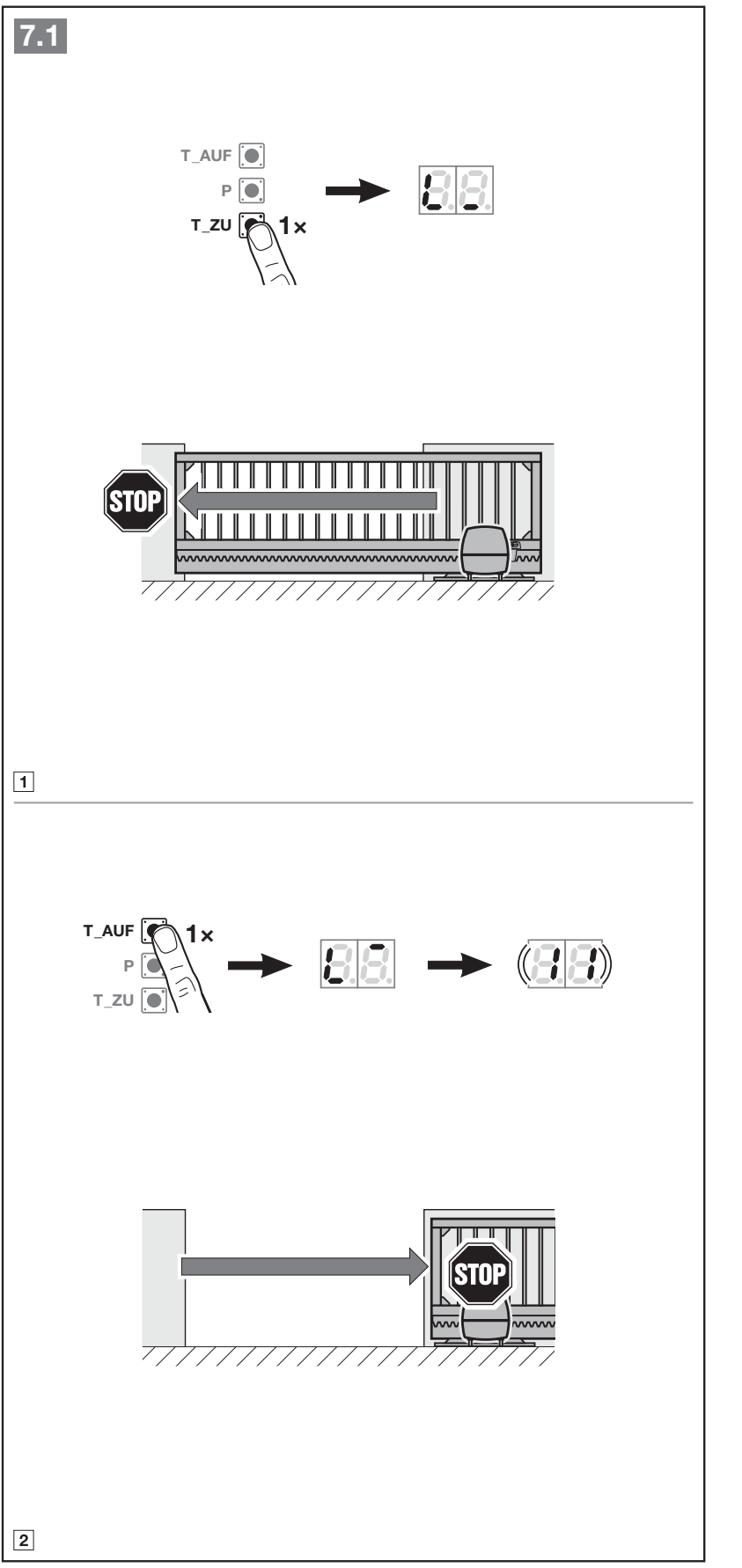

Πρώτη εκκίνηση και επιλογή τύπου 01. Οι διατάξεις ασφαλείας πρέπει να είναι συνδεδεμένες, οι οπτικές διαδρομές ελεύθερες, η πόρτα να είναι μηχανικά σε καλή κατάσταση και ο χώρος αποκλεισμένος από την πρόσβαση προσώπων.
Οι διατάξεις ασφαλείας πρέπει να είναι συνδεδεμένες, οι οπτικές διαδρομές ελεύθερες, η πόρτα να είναι μηχανικά σε καλή κατάσταση και ο χώρος αποκλεισμένος από την πρόσβαση προσώπων. Κατά τη διαδικασία εκμάθησης αποθηκεύονται οι τελικές θέσεις, οι δυνάμεις και οι συνδεδεμένες διατάξεις ασφαλείας. Η φορά καθορίζεται κατά τη διαδικασία εκμάθησης· μετά την επιτυχή θέση σε λειτουργία, αλλάζει μόνο με επαναφορά εργοστασιακών ρυθμίσεων και νέα εκμάθηση. Η φορά καθορίζεται κατά τη διαδικασία εκμάθησης· μετά την επιτυχή θέση σε λειτουργία, αλλάζει μόνο με επαναφορά εργοστασιακών ρυθμίσεων και νέα εκμάθηση.
- Ενεργοποιήστε την τροφοδοσία. Στην οθόνη εμφανίζεται αρχικά το 8.8. και έπειτα το U. Ο τύπος είναι προρυθμισμένος κατά την παράδοση· μετά την επαναφορά εργοστασιακών ρυθμίσεων επιλέξτε με το κουμπί T_AUF 01 για το βασικό LineaMatic. Ο τύπος 02/P ή 03/H δεν αυξάνει τη φέρουσα ικανότητα αυτού του μηχανισμού κίνησης.
- Κρατήστε πατημένο το P. Όταν εμφανιστούν ο τύπος και το LA, η μονάδα περνά στη διαδικασία εκμάθησης των τελικών θέσεων.
- Απασφαλίστε, ανοίξτε την πόρτα κατά περίπου 1 m και ασφαλίστε ξανά τον μηχανισμό κίνησης. Κρατήστε πατημένο το T_ZU· η πόρτα πρέπει να κινηθεί προς το κλείσιμο. Αν κινηθεί προς την αντίθετη κατεύθυνση, αφήστε στιγμιαία το T_ZU και κρατήστε το ξανά πατημένο σύμφωνα με τη διαδικασία του κατασκευαστή. Αν κινηθεί προς την αντίθετη κατεύθυνση, αφήστε στιγμιαία το T_ZU και κρατήστε το ξανά πατημένο σύμφωνα με τη διαδικασία του κατασκευαστή.
- Όταν σταματήσει μέσω του μαγνητικού τερματικού διακόπτη, αφήστε το κουμπί που κρατάτε πατημένο. Αν η θέση κλεισίματος δεν είναι σωστή, ρυθμίστε τη μαγνητική βάση και επαναλάβετε τη δοκιμή.
- Κρατήστε πατημένο το T_AUF μέχρι την επιθυμητή θέση ανοίγματος, αφήστε το, ρυθμίστε προσεκτικά με τα T_AUF/T_ZU και αποθηκεύστε με το P. Για την εκμάθηση των δυνάμεων, πατήστε στιγμιαία το T_ZU και αφήστε την πόρτα να κλείσει· έπειτα πατήστε το T_AUF και αφήστε την να ανοίξει πλήρως.
- Για την εκμάθηση των δυνάμεων, πατήστε στιγμιαία το T_ZU και αφήστε την πόρτα να κλείσει· έπειτα πατήστε το T_AUF και αφήστε την να ανοίξει πλήρως. Όταν ολοκληρωθεί, αναβοσβήνει το 11 για την εκμάθηση τηλεχειριστηρίων. Κατά την εκμάθηση των δυνάμεων δεν πρέπει να ενεργοποιείται καμία διάταξη ασφαλείας.
- Αποθηκεύστε τα επιθυμητά χειριστήρια ή τερματίστε τη διαδικασία εκμάθησης τηλεχειριστηρίων. Ελέγξτε τις διατάξεις προστασίας και τις δυνάμεις σε ολόκληρη την πόρτα, τοποθετήστε τα καλύμματα και ενημερώστε τον χρήστη για τη διαδικασία χειροκίνητης απασφάλισης. Ελέγξτε τις διατάξεις προστασίας και τις δυνάμεις σε ολόκληρη την πόρτα, τοποθετήστε τα καλύμματα και ενημερώστε τον χρήστη για τη διαδικασία χειροκίνητης απασφάλισης.

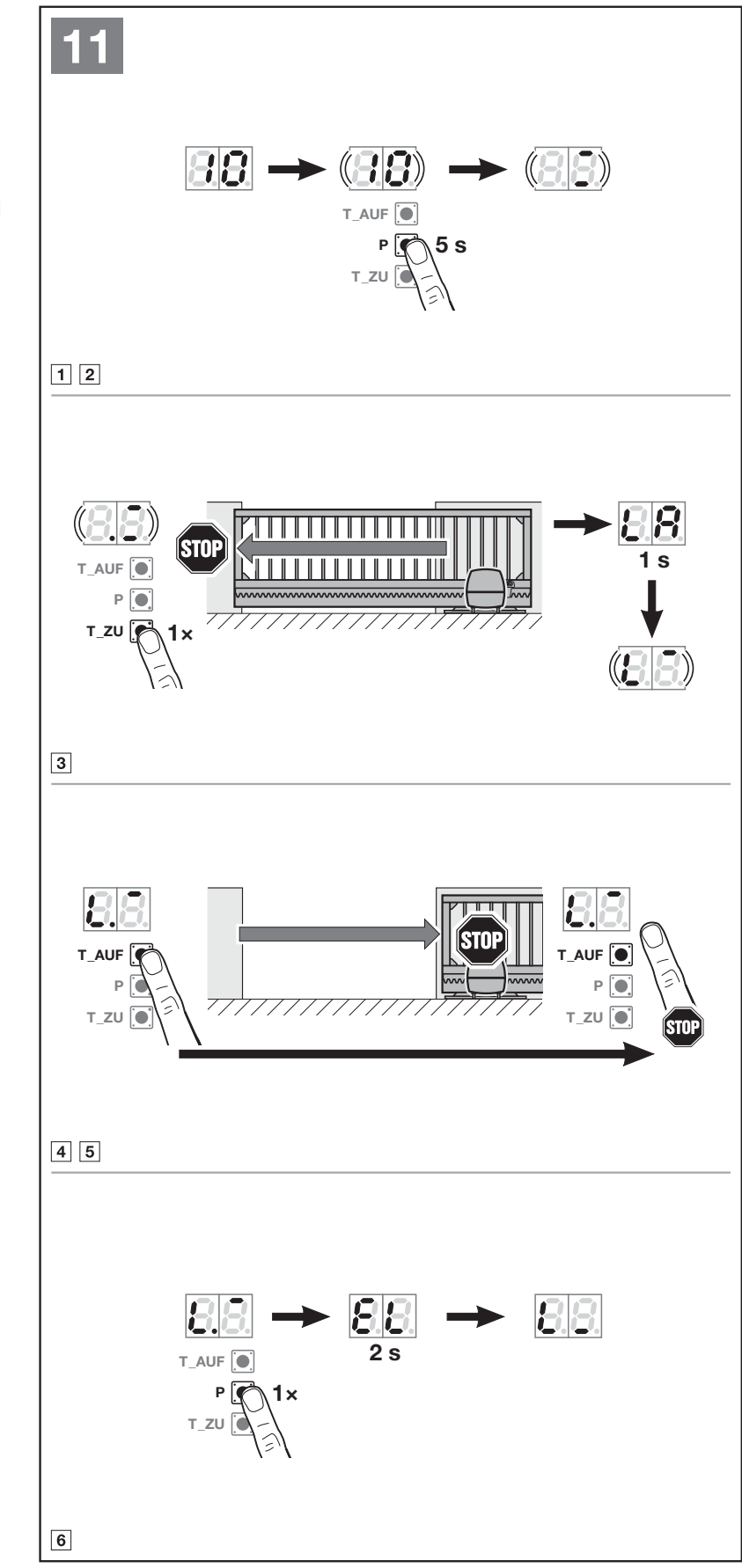

Επανάληψη εκμάθησης μετά από αλλαγή της πόρτας ή των διατάξεων ασφαλείας
Το μενού 10 διαγράφει την προηγούμενη διαδρομή και τις δυνάμεις. Μετά την ενεργοποίησή του δεν είναι δυνατό να εγκαταλείψετε πρόωρα τη διαδικασία· πρέπει να ολοκληρωθεί η εκμάθηση. Χρησιμοποιείται μετά από αλλαγή των τελικών θέσεων ή της μηχανικής διάταξης, μετά από σέρβις ή μετά την προσθήκη φωτοκυττάρων ή ακμής ασφαλείας. Δεν υπάρχει συνήθης χρονικός περιορισμός.
- Ανοίξτε την πόρτα κατά περίπου 1 m, επιλέξτε το μενού 10 και κρατήστε πατημένο το P για 5 δευτερόλεπτα.
- Πατήστε το T_ZU και αφήστε την πόρτα να φτάσει στον τερματικό διακόπτη κλεισίματος.
- Κρατήστε πατημένο το T_AUF έως την επιθυμητή θέση ανοίγματος, ρυθμίστε αν χρειάζεται και επιβεβαιώστε με το P.
- Ενεργοποιήστε το T_ZU για πλήρες κλείσιμο και το T_AUF για πλήρες άνοιγμα, ώστε να εκτελεστεί ξανά η εκμάθηση των δυνάμεων.
- Μετά την ολοκλήρωση, ελέγξτε όλες τις διατάξεις ασφαλείας και τις ρυθμίσεις λειτουργίας.

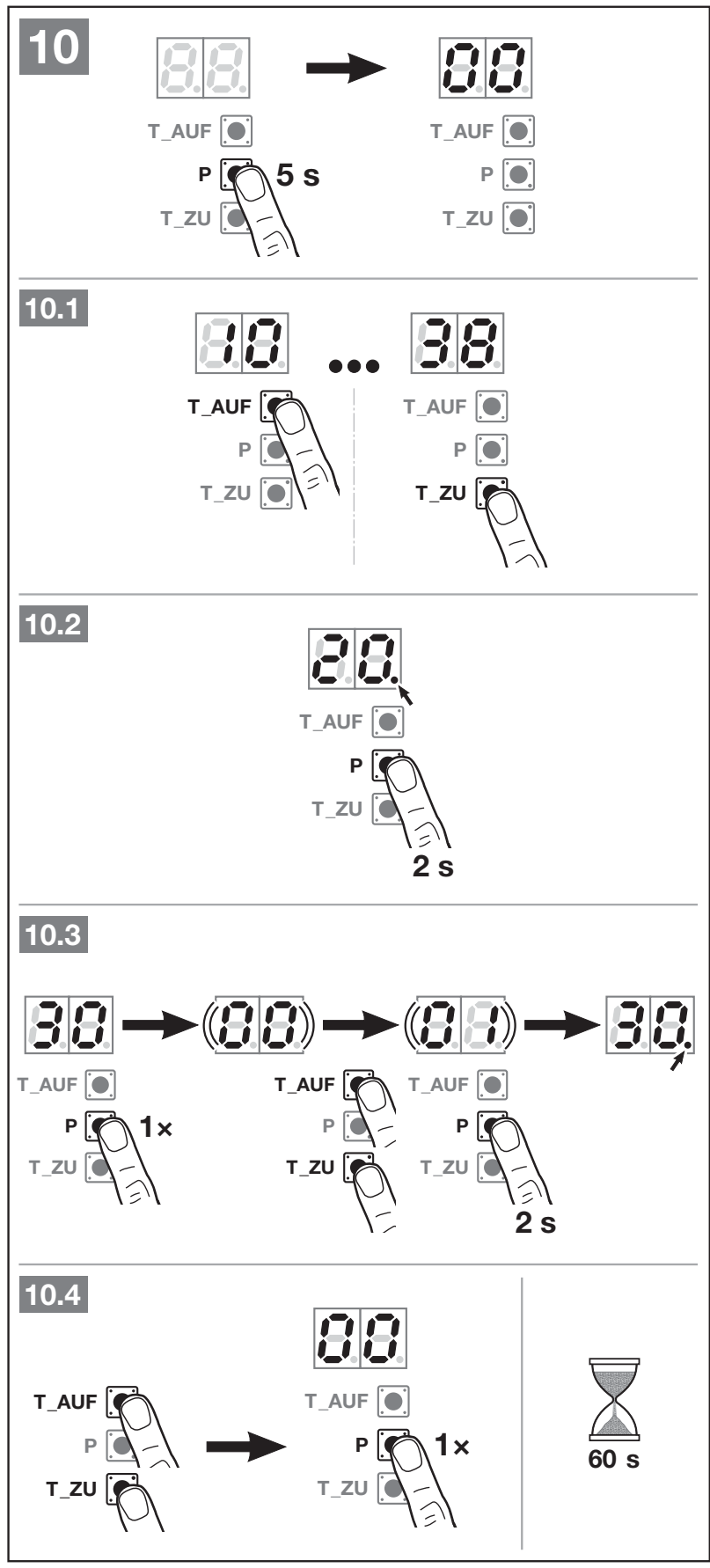

Προγραμματισμός από την οθόνη
Για είσοδο, κρατήστε πατημένο το P για περίπου 5 δευτερόλεπτα, μέχρι να εμφανιστεί το 00. Τα T_AUF/T_ZU επιλέγουν μενού ή παράμετρο. Για μεμονωμένη λειτουργία, κρατήστε πατημένο το P για 2 δευτερόλεπτα· σε μενού με παραμέτρους, πατήστε πρώτα στιγμιαία το P, επιλέξτε την παράμετρο και κρατήστε πατημένο το P για 2 δευτερόλεπτα για αποθήκευση. Για μεμονωμένη λειτουργία, κρατήστε πατημένο το P για 2 δευτερόλεπτα· σε μενού με παραμέτρους, πατήστε πρώτα στιγμιαία το P, επιλέξτε την παράμετρο και κρατήστε πατημένο το P για 2 δευτερόλεπτα για αποθήκευση. Η τελεία δίπλα στον αριθμό υποδεικνύει την ενεργή επιλογή. Το μενού 00 και ένα σύντομο πάτημα του P τερματίζουν τον προγραμματισμό· το συνήθες χρονικό όριο είναι 60 δευτερόλεπτα και 25 δευτερόλεπτα κατά την εκμάθηση τηλεχειριστηρίων. Το μενού 00 και ένα σύντομο πάτημα του P τερματίζουν τον προγραμματισμό· το συνήθες χρονικό όριο είναι 60 δευτερόλεπτα και 25 δευτερόλεπτα κατά την εκμάθηση τηλεχειριστηρίων. Μην θεωρείτε ότι αποθηκεύτηκε νέα παράμετρος χωρίς επιβεβαίωση.
Με έντονη γραφή επισημαίνονται μόνο οι προεπιλογές που ο κατασκευαστής χαρακτηρίζει ρητά για το βασικό LineaMatic. Παρατίθενται τα τεκμηριωμένα δημόσια μενού· οι ρυθμίσεις σέρβις για τη δύναμη, την ταχύτητα και τα όρια αντιστροφής προορίζονται για ειδικούς. Παρατίθενται τα τεκμηριωμένα δημόσια μενού· οι ρυθμίσεις σέρβις για τη δύναμη, την ταχύτητα και τα όρια αντιστροφής προορίζονται για ειδικούς.
Μενού 30 και 31 – παράμετροι ρελέ
| Παράμετρος | Σημασία |
|---|---|
| 00 | Λειτουργία φωτισμού: εξωτερικός για το 30, εσωτερικός για το 31. Το μενού 30/00 ενεργοποιεί το 26· το 31/00 ενεργοποιεί το 22. |
| 01 / 02 / 03 | Ένδειξη θέσης ανοικτή / κλειστή / μερικώς ανοικτή. |
| 04 | Παλμικό σήμα κατά την εντολή ανοίγματος· στο μενού 30, για το εξωτερικό ρελέ, και κατά το μερικό άνοιγμα. |
| 05 | Ένδειξη σφάλματος. |
| 06 | Σταθερό σήμα κατά την εκκίνηση/προειδοποίηση πριν από την κίνηση. |
| 07 | Προεπιλεγμένη αναλαμπή κατά την εκκίνηση/προειδοποίηση πριν από την κίνηση. |
| 08 | Το ρελέ είναι ενεργό κατά την κίνηση και ανενεργό στις τελικές θέσεις. |
| 09 | Ένδειξη του διαστήματος συντήρησης In. |
| 10 | Αναλαμπή κατά την εκκίνηση/προειδοποίηση πριν από την κίνηση μόνο κατά το κλείσιμο. |
Για τις παραμέτρους 01–10, ενεργοποιείται το μενού 25 για το εξωτερικό ρελέ και το μενού 20 για το εσωτερικό ρελέ. Η προειδοποίηση πριν από την κίνηση λειτουργεί μόνο όταν είναι ενεργοποιημένο το μενού 32. Γι’ αυτό, ελέγχετε πάντα την αλλαγή ρελέ μαζί με το μενού που σχετίζεται αυτόματα με αυτήν.
Μενού 32, 34 και 35 – χρονικές επιλογές
| Παράμετρος μενού 32 | Χρόνος / λειτουργία |
|---|---|
| 00 | απενεργοποιημένη |
| 01 | 1 s |
| 02 | 2 s |
| 03 | 3 s |
| 04 | 4 s |
| 05 | 5 s |
| 06 | 10 s |
| 07 | 15 s |
| 08 | 20 s |
| 09 | 30 s |
| 10 | 60 s |
| Παράμετρος μενού 34 | Χρόνος / λειτουργία |
|---|---|
| 00 | απενεργοποιημένο |
| 01 | 5 s |
| 02 | 10 s |
| 04 | 30 s |
| 05 | 60 s |
| 06 | 90 s |
| 07 | 120 s |
| 08 | 180 s |
| 09 | 240 s |
| 10 | 300 s |
| Παράμετρος μενού 35 | Χρόνος / λειτουργία |
|---|---|
| 00 | απενεργοποιημένο |
| 01 | όπως το 34 |
| 02 | 5 min |
| 03 | 15 min |
| 04 | 30 min |
| 05 | 45 λεπτά |
| 06 | 60 λεπτά |
| 07 | 90 λεπτά |
| 08 | 120 λεπτά |
| 09 | 180 λεπτά |
| 10 | 240 λεπτά |
Ενεργοποιήστε τον αυτοματισμό 34/35 μόνο αφού έχει γίνει εκμάθηση του φωτοκύτταρου. Όταν ενεργοποιηθούν, η προειδοποίηση πριν από την κίνηση 32/02 ρυθμίζεται αυτόματα στα 2 δευτερόλεπτα. Κατά το αυτόματο κλείσιμο, μια νέα εντολή σταματά την πύλη. Ρυθμίστε το μερικό άνοιγμα από το μενού 36· αν βρίσκεται πολύ κοντά στην κλειστή θέση, η μονάδα εμφανίζει το σφάλμα 1 και χρησιμοποιεί την ελάχιστη επιτρεπόμενη θέση. Ρυθμίστε το μερικό άνοιγμα από το μενού 36· αν βρίσκεται πολύ κοντά στην κλειστή θέση, η μονάδα εμφανίζει το σφάλμα 1 και χρησιμοποιεί την ελάχιστη επιτρεπόμενη θέση.

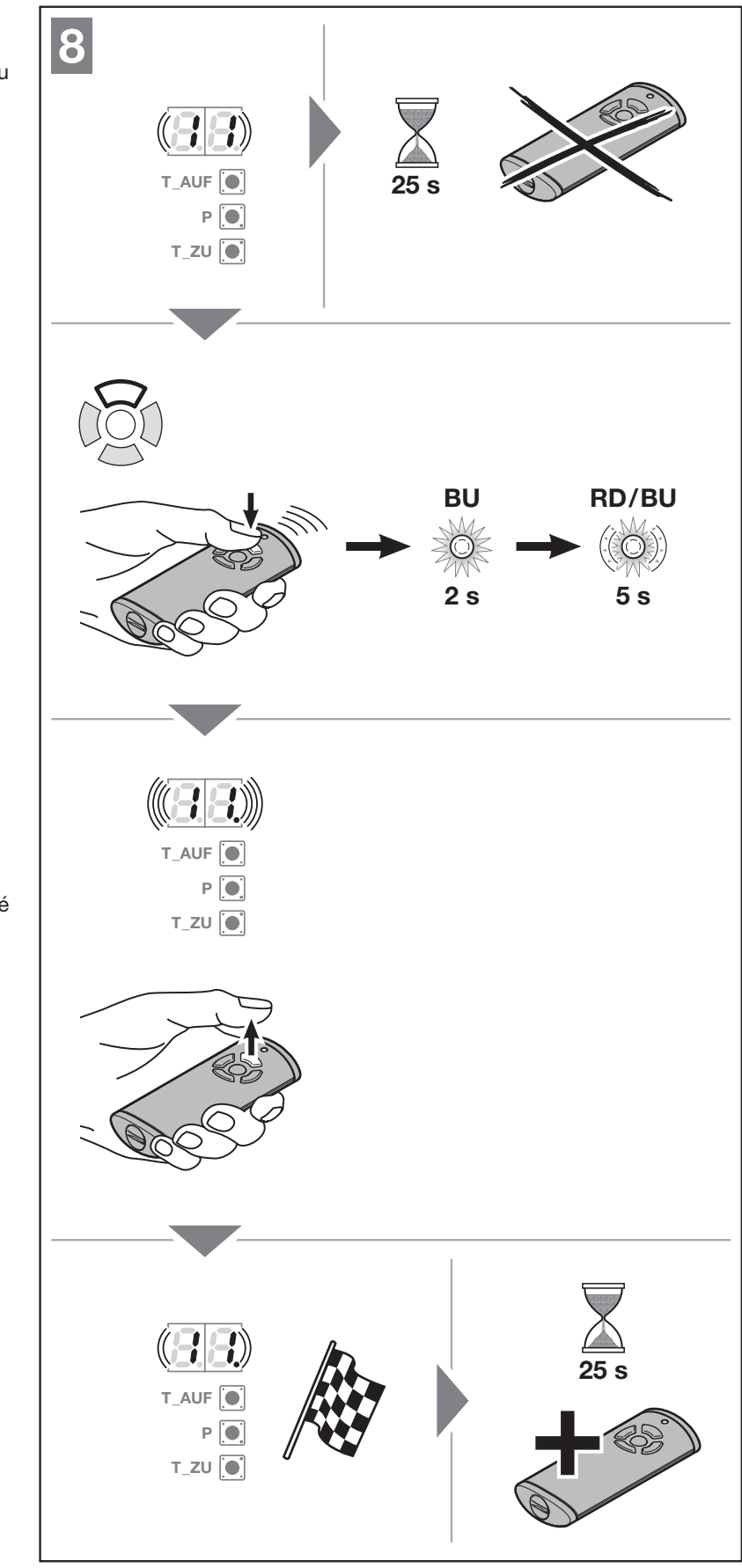

Αποθήκευση τηλεχειριστηρίων
Ο ενσωματωμένος δέκτης αποθηκεύει έως 150 κωδικούς ραδιοσυχνοτήτων, κατανεμημένους στις λειτουργίες. Όταν ξεπεραστεί η χωρητικότητα, διαγράφονται οι παλαιότεροι κωδικοί. Αν αποθηκεύσετε τον ίδιο κωδικό σε άλλη λειτουργία, η αρχική αντιστοίχισή του καταργείται. Ο κωδικός δεν αντιστοιχεί αυτόματα σε ολόκληρο πομπό με όλα τα κουμπιά του.
- Η πύλη πρέπει να είναι ακίνητη, χωρίς ενεργή προειδοποίηση πριν από την κίνηση ή χρόνο αυτόματου κλεισίματος.
- Επιλέξτε 11 για παλμό ή 12/13/14/15 για την επιθυμητή άλλη λειτουργία και πατήστε στιγμιαία το P. Ο αριθμός αναβοσβήνει. Κρατήστε πατημένο το κουμπί συμβατού πομπού στη λειτουργία μετάδοσης κωδικού· όταν εμφανίζεται ο τύπος BiSecur, μετά από περίπου 5 δευτερόλεπτα η λυχνία LED εναλλάσσεται μεταξύ κόκκινου και μπλε.
- Κρατήστε πατημένο το κουμπί συμβατού πομπού στη λειτουργία μετάδοσης κωδικού· όταν εμφανίζεται ο τύπος BiSecur, μετά από περίπου 5 δευτερόλεπτα η λυχνία LED εναλλάσσεται μεταξύ κόκκινου και μπλε.
- Όταν ο αριθμός του μενού στον μηχανισμό αναβοσβήνει γρήγορα, ο κωδικός έχει αναγνωριστεί. Αφήστε το κουμπί. Μπορείτε να προσθέσετε άλλο κωδικό εντός 25 δευτερολέπτων.
- Πατήστε στιγμιαία το P για να διακόψετε την εκμάθηση· μέσω του 00 και του P επιστρέφετε στη λειτουργία. Στη συνέχεια, δοκιμάστε κάθε αποθηκευμένη λειτουργία αφού ασφαλίσετε τον χώρο.
Η αναφορά κατάστασης απαιτεί κατάλληλο αμφίδρομο πομπό με λειτουργία ελέγχου θέσης· η συχνότητα 868 MHz από μόνη της δεν εγγυάται αυτή τη δυνατότητα. Δεν διαθέτουν όλοι οι πομποί κουμπί κατάστασης ή την ίδια διαδικασία αντικατάστασης μπαταρίας. Για την κοινή χρήση κωδικού και την επαναφορά συγκεκριμένου πομπού, ακολουθήστε τις δικές του οδηγίες.
Πρόσθετη σύνδεση εξωτερικού δέκτη
Για την πρόσθετη σύνδεση εξωτερικού δέκτη ραδιοσυχνοτήτων, ο κατασκευαστής απαιτεί να διαγράψετε τους κωδικούς ραδιοσυχνοτήτων του ενσωματωμένου δέκτη μέσω του μενού 19. Η ενέργεια αυτή διαγράφει όλους τους αποθηκευμένους πομπούς και τις λειτουργίες του· πριν την εκτελέσετε, σημειώστε τα τηλεχειριστήρια που χρησιμοποιείτε και τις αντιστοιχίσεις τους.. Η ενέργεια αυτή διαγράφει όλους τους αποθηκευμένους πομπούς και τις λειτουργίες του· πριν την εκτελέσετε, σημειώστε τα τηλεχειριστήρια που χρησιμοποιείτε και τις αντιστοιχίσεις τους. Στη συνέχεια, προγραμματίστε τους κωδικούς στον εξωτερικό δέκτη σύμφωνα με τις δικές του οδηγίες. Το καλώδιο κεραίας του εξωτερικού δέκτη δεν πρέπει να ακουμπά σε μεταλλικά αντικείμενα.
Διαγραφή ραδιοκωδικών και εργοστασιακή επαναφορά
Μενού 19 – διαγραφή όλων των κωδικών
Επιλέξτε 19 και κρατήστε πατημένο το P για 5 δευτερόλεπτα. Το 19 αναβοσβήνει αργά για 5 δευτερόλεπτα και στη συνέχεια γρήγορα για περίπου 3 δευτερόλεπτα· όταν το 19 παραμείνει σταθερό, η διαγραφή έχει επιβεβαιωθεί. Το 19 αναβοσβήνει αργά για 5 δευτερόλεπτα και στη συνέχεια γρήγορα για περίπου 3 δευτερόλεπτα· όταν το 19 παραμείνει σταθερό, η διαγραφή έχει επιβεβαιωθεί. Διαγράφονται όλοι οι πομποί και όλες οι λειτουργίες. Η διαδικασία αυτή δεν υποστηρίζει τη μεμονωμένη διαγραφή ενός κουμπιού ή μίας λειτουργίας.

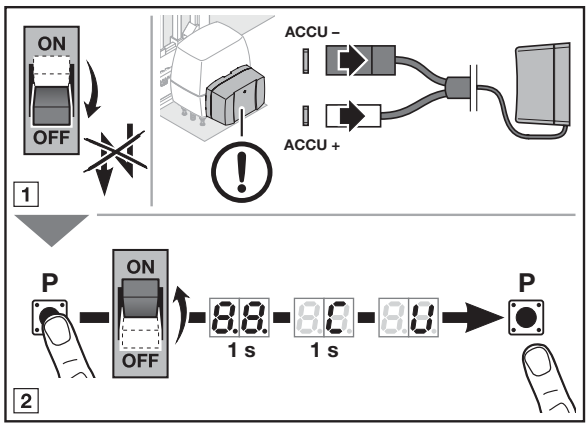

Επαναφορά του μηχανισμού στις εργοστασιακές ρυθμίσεις. Η εργοστασιακή επαναφορά επαναφέρει τις ρυθμίσεις και διαγράφει τις διαδρομές και τις δυνάμεις που έχουν εκμαθευτεί· οι κωδικοί ραδιοσυχνοτήτων διατηρούνται.
Η εργοστασιακή επαναφορά επαναφέρει τις ρυθμίσεις και διαγράφει τις διαδρομές και τις δυνάμεις που έχουν εκμαθευτεί· οι κωδικοί ραδιοσυχνοτήτων διατηρούνται. Το μενού 10 χρησιμοποιείται μόνο για νέα εκμάθηση διαδρομής/δυνάμεων, ενώ το μενού 19 διαγράφει ξεχωριστά τους ραδιοκωδικούς. Μην συγχέετε αυτές τις τρεις ενέργειες.
- Αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική μπαταρία σύμφωνα με την εικόνα. Ασφαλίστε την πύλη ώστε να μην μπορεί να κινηθεί.
- Κρατήστε πατημένο το κουμπί P και επαναφέρετε την τροφοδοσία δικτύου.
- Κρατήστε πατημένο το P όσο εμφανίζονται οι ενδείξεις 8.8. και C, μέχρι να εμφανιστεί το U, και μετά αφήστε το.
- Επιλέξτε τον σωστό τύπο 01 και επαναλάβετε ολόκληρη τη διαδικασία θέσης σε λειτουργία. Ελέγξτε επίσης τα τηλεχειριστήρια που διατηρήθηκαν, τις διατάξεις ασφαλείας, τους χρόνους και τις δυνάμεις.
Διαδρομή αναφοράς μετά από απασφάλιση ή διακοπή ρεύματος. Όταν η θέση είναι άγνωστη μετά από διακοπή ρεύματος ή έπειτα από τρεις ενεργοποιήσεις του περιορισμού δύναμης, ενδέχεται να απαιτείται διαδρομή αναφοράς.
Όταν η θέση είναι άγνωστη μετά από διακοπή ρεύματος ή έπειτα από τρεις ενεργοποιήσεις του περιορισμού δύναμης, ενδέχεται να απαιτείται διαδρομή αναφοράς. Ο επόμενος παλμός την εκκινεί μόνο προς την κατεύθυνση κλεισίματος, με μειωμένη ταχύτητα και χωρίς περιορισμό δύναμης. Ο χώρος πρέπει να είναι ασφαλισμένος· αν δεν προστατεύεται από φωτοκύτταρο ή άλλη διάταξη, η κίνηση επιτρέπεται μόνο όταν υπάρχει οπτική επαφή με την πύλη. Μετά από χειροκίνητη αποσύνδεση χωρίς διακοπή ρεύματος, αφού ασφαλίσετε την τροφοδοσία, πρέπει να την αποσυνδέσετε ξανά, ώστε να εκτελεστεί νέα διαδρομή αναφοράς σύμφωνα με τις οδηγίες.. Ο χώρος πρέπει να είναι ασφαλισμένος· αν δεν προστατεύεται από φωτοκύτταρο ή άλλη διάταξη, η κίνηση επιτρέπεται μόνο όταν υπάρχει οπτική επαφή με την πύλη. Μετά από χειροκίνητη αποσύνδεση χωρίς διακοπή ρεύματος, αφού ασφαλίσετε την τροφοδοσία, πρέπει να την αποσυνδέσετε ξανά, ώστε να εκτελεστεί νέα διαδρομή αναφοράς σύμφωνα με τις οδηγίες.

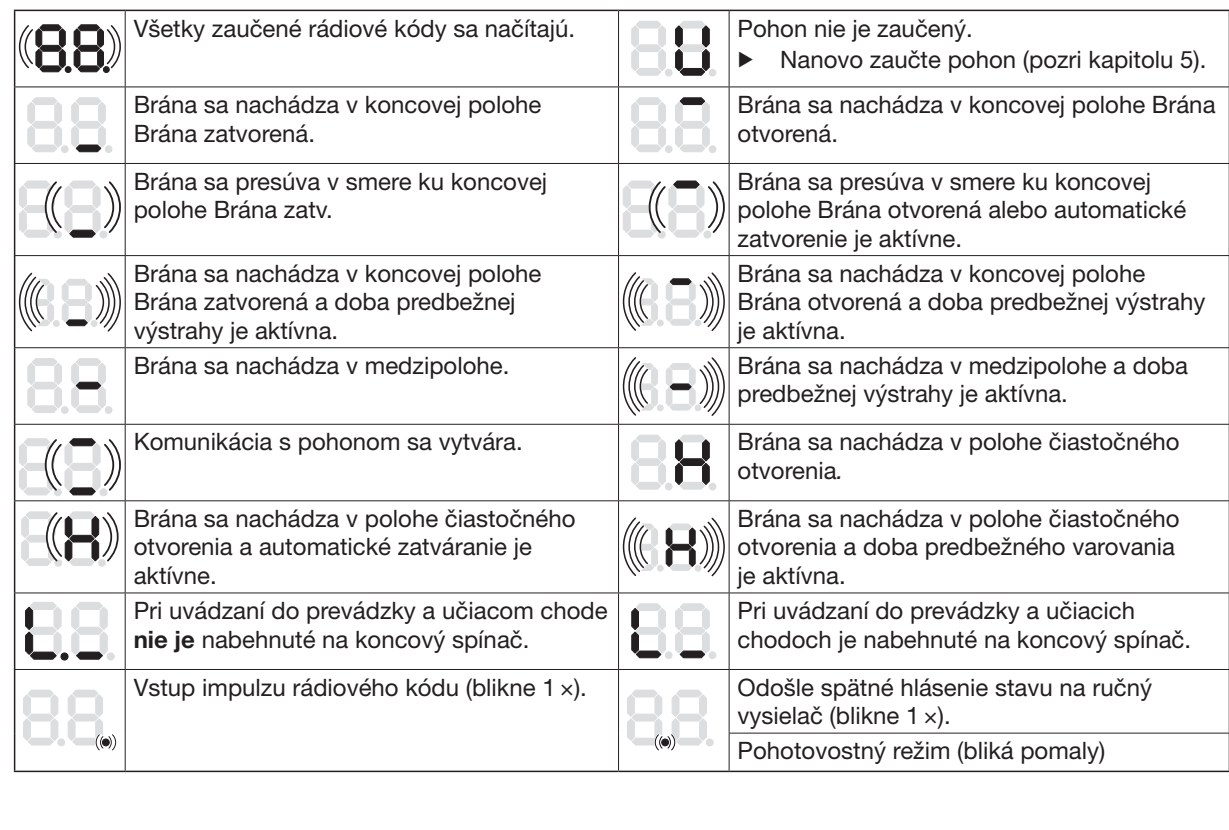

Διαγνωστικός έλεγχος οθόνης
| Ένδειξη | Σημασία / διαδικασία |
|---|---|
| U | Ο μηχανισμός δεν έχει εκμαθευτεί· εκτελέστε τη διαδικασία θέσης σε λειτουργία. |
| 8.8. | Εκκίνηση ή φόρτωση ραδιοκωδικών· δεν πρόκειται απαραίτητα για σφάλμα. |
| 1 s με κουκκίδα που αναβοσβήνει | Δεν είναι δυνατή η ρύθμιση του ορίου αντιστροφής ή της μερικής θέσης· ελέγξτε για εμπόδια και την απόσταση από την κλειστή θέση. |
| 2.1 / 2.2 / 2.3 | Προστασία SE1 / SE2 / SE3: εμπόδιο, εσφαλμένη ευθυγράμμιση, οδηγός ή βλάβη της διάταξης. |
| 3 / 5. Περιορισμός δύναμης κατά το κλείσιμο / άνοιγμα· αφαιρέστε το εμπόδιο και ελέγξτε τη μηχανική κίνηση, μην αυξήσετε αυτόματα τη δύναμη. | Περιορισμός δύναμης κατά το κλείσιμο / άνοιγμα· αφαιρέστε το εμπόδιο και ελέγξτε τη μηχανική κίνηση, μην αυξήσετε αυτόματα τη δύναμη. |
| 4 | Διακοπή του κυκλώματος HALT12–13· ελέγξτε το κύκλωμα NC και την καλωδίωση. |
| 6. Σφάλμα συστήματος ή υπέρβαση του χρόνου λειτουργίας· ειδικός πρέπει να ελέγξει την επαναφορά και την εκμάθηση από την αρχή, και σε περίπτωση βλάβης του μηχανισμού να τον επισκευάσει ή να τον αντικαταστήσει. | Σφάλμα συστήματος ή υπέρβαση του χρόνου λειτουργίας· ειδικός πρέπει να ελέγξει την επαναφορά και την εκμάθηση από την αρχή, και σε περίπτωση βλάβης του μηχανισμού να τον επισκευάσει ή να τον αντικαταστήσει. |
| 7 | Σφάλμα επικοινωνίας της πρόσθετης πλακέτας· ελέγξτε την καλωδίωση, τους συνδέσμους και τη μονάδα. |
| 8 | Μη έγκυρη εισαγωγή ή εντολή· ελέγξτε την επιλεγμένη τιμή. |
| 9 | Ενεργοποίηση/βλάβη της δοκιμαζόμενης διάταξης ασφαλείας ή του 8k2· αφαιρέστε το εμπόδιο και ελέγξτε την προστασία. |
| 13 / 17 | Υπόταση / σφάλμα τάσης· ελέγξτε την τροφοδοσία και την μπαταρία. |
| C | Άγνωστο σημείο αναφοράς· ασφαλίστε τον χώρο και εκτελέστε διαδρομή αναφοράς. |
| In | Έχει παρέλθει το διάστημα σέρβις· αναθέστε τον έλεγχο του συστήματος. |
Συντήρηση και ασφαλής παράδοση
Ο κατασκευαστής χαρακτηρίζει τον μηχανισμό ως απαλλαγμένο από ανάγκες συντήρησης, ωστόσο ολόκληρη η πύλη απαιτεί τακτικό έλεγχο. Ελέγχετε τις λειτουργίες ασφαλείας και προστασίας κάθε μήνα, και τις ακμές ασφαλείας αντίστασης 8k2 και τις μη ελεγμένες διατάξεις προστασίας ανά εξάμηνο, σύμφωνα με τις οδηγίες. Ελέγχετε την ομαλή κίνηση, τη στερέωση της οδοντωτής ράγας, τους οδηγούς, τυχόν ζημιές στα καλώδια, την καθαριότητα των φωτοκυττάρων και τη λειτουργία απασφάλισης. Ελέγχετε την ομαλή κίνηση, τη στερέωση της οδοντωτής ράγας, τους οδηγούς, τυχόν ζημιές στα καλώδια, την καθαριότητα των φωτοκυττάρων και τη λειτουργία απασφάλισης. Αναθέστε αμέσως την αποκατάσταση των ελαττωμάτων σε ειδικό.
Πριν από τη συντήρηση, αποσυνδέστε όλες τις πηγές τροφοδοσίας και αποτρέψτε την επανενεργοποίησή τους. Μετά την εγκατάσταση και κάθε αλλαγή, ο τεχνικός ελέγχει την αποτελεσματικότητα της προστασίας, την αντιστροφή κίνησης και τις δυνάμεις λειτουργίας. Μετά την εγκατάσταση και κάθε αλλαγή, ο τεχνικός ελέγχει την αποτελεσματικότητα της προστασίας, την αντιστροφή κίνησης και τις δυνάμεις λειτουργίας. Εκπαιδεύει τον χρήστη, παραδίδει τα εγχειρίδια και στερεώνει την προειδοποιητική πινακίδα σε εμφανές σημείο της πύλης. Τα παιδιά δεν πρέπει να παίζουν στον χώρο κίνησης· η διέλευση επιτρέπεται μόνο αφού σταματήσει εντελώς η πύλη.
Τεχνικά χαρακτηριστικά Hörmann LineaMatic 4511323
| Παράμετρος | Τιμή |
|---|---|
| Μοντέλο / επιλογή τύπου | Βασικό LineaMatic /01 |
| Μέγιστο πλάτος / ύψος πύλης | 6000 mm /2000 mm |
| Μέγιστο βάρος – με στήριξη στο έδαφος / αυτοφερόμενη | 300 kg /250 kg |
| Τροφοδοσία δικτύου | 230/240 V AC,50/60 Hz· επιτρεπόμενο εύρος 170–260 V AC. |
| Τάση ελέγχου | 24 V/37 V DC, εναλλασσόμενη εσωτερική τροφοδοσία ελέγχου· δεν αποτελεί γενική έξοδο για εξαρτήματα. |
| Τροφοδοσία παρελκομένων | 24 V DC;5=θετικό,20=0 V; συνολικά μέγ. 250 mA. |
| Ραδιοσυχνότητα / μνήμη | 868 MHz / έως 150 ραδιοκωδικοί |
| Βαθμός προστασίας / θερμοκρασία | IP44 /−20 έως+60 °C |
| Μέγιστη υγρασία | 93%, χωρίς συμπύκνωση |
| Κατανάλωση σε αναμονή | Λιγότερο από 0,5 W |
| Τερματικές θέσεις | Μαγνητικός αισθητήρας REED και ηλεκτρονικά αποθηκευμένες θέσεις/δυνάμεις. |
| Κύκλοι ανά ημέρα/ώρα | Σύμφωνα με την πινακίδα στοιχείων. |
| Περίβλημα | Χυτό αλουμίνιο και πλαστικό ενισχυμένο με ίνες γυαλιού. |

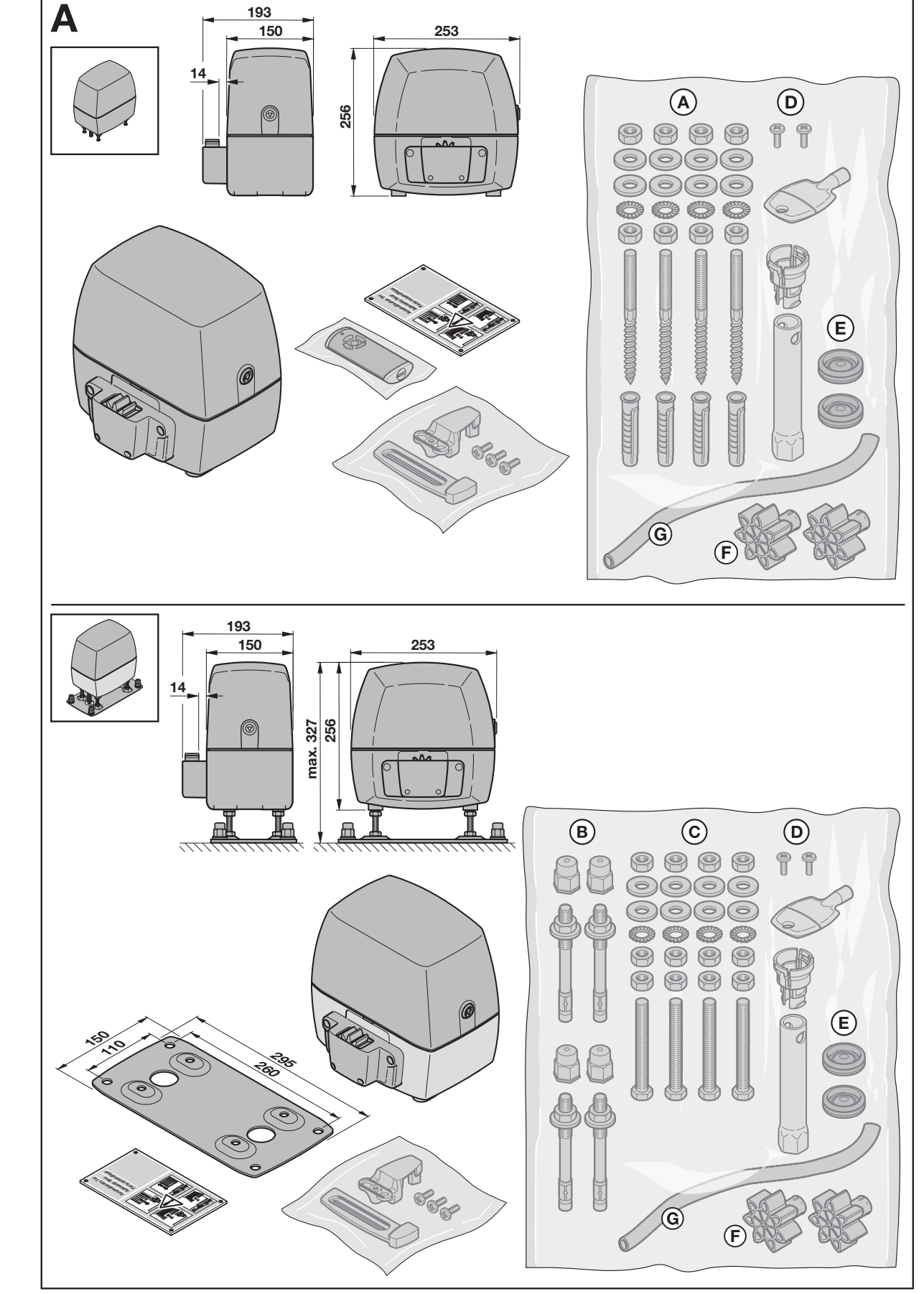

Το σχέδιο διαστάσεων δείχνει το περίβλημα 193 × 253 × 256 mm. Κατά την τοποθέτηση σε πλάκα δαπέδου, το συνολικό ύψος μπορεί να ρυθμιστεί έως 327 mm· η πλάκα που απεικονίζεται έχει κάτοψη 260 × 295 mm. Επιλέξτε το συγκεκριμένο ύψος τοποθέτησης σε σχέση με την οδοντωτή ράγα βάσει της διάστασης A και όχι μόνο βάσει των εξωτερικών διαστάσεων του περιβλήματος.
