Περιγραφή του προϊόντος Hormann LineaMatic H - μεμονωμένος μηχανισμός κίνησης για συρόμενη αυλόπορτα έως 800kg/10m, 4554321

Ο μηχανισμός κίνησης προορίζεται για συρόμενες αυλόπορτες με μήκος διέλευσης 10m/800kg. Το τελικό σημείο κλεισίματος ανιχνεύεται από μαγνήτη και επαφή reed REED. Η διαδρομή και οι δυνάμεις απομνημονεύονται κατά τη θέση σε λειτουργία. Ο μηχανισμός κίνησης είναι μηαναστρέψιμος.

Ο μηχανισμός κίνησης διαθέτει ενσωματωμένη μονάδα ελέγχου χωρίς ραδιοφωνικό δέκτη.

Hörmann LineaMatic H 4554321 είναι μηχανισμός κίνησης για συρόμενες αυλόπορτες πλάτους έως 10 m. Για πόρτα που κινείται επί του εδάφους, το όριο είναι 800 kg, ενώ για αυτοφερόμενη πύλη 600 kg. Το γέμισμα και το τοπικό φορτίο ανέμου πρέπει να αξιολογούνται σε συνδυασμό με τη μηχανική αντίσταση της πόρτας.

Η εγκατάσταση, η σύνδεση στο ηλεκτρικό δίκτυο και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο άτομο. Πριν ανοίξετε το περίβλημα, αποσυνδέστε το από το δίκτυο και, αν υπάρχει, την εφεδρική μπαταρία. Ασφαλίστε το φύλλο της πόρτας ώστε να μην κινείται αυτόματα και προστατέψτε τις κύριες και τις δευτερεύουσες ακμές κλεισίματος, καθώς και το σημείο εμπλοκής της οδοντωτής ράβδου.

Εγκατάσταση, σύνδεση και ρύθμιση
Μεμονωμένος μηχανισμός κίνησηςΑξεσουάρΕγκατάσταση
ΚαλωδίωσηΧειροκίνητη απασφάλισηΠλακέτα ελέγχου
Ακροδέκτες και τροφοδοσίαΦωτοκύτταρα και ασφάλειαΠρώτη εκκίνηση
Εκμάθηση διαδρομήςΠρογραμματισμόςΤηλεχειριστήρια
Επαναφορά εργοστασιακών ρυθμίσεωνΔιαγνωστικός έλεγχοςΣυντήρηση
Τεχνικά χαρακτηριστικάΕγχειρίδιο εγκατάστασης PDF

Μεμονωμένος μηχανισμός κίνησης LineaMatic H

Αυτή η σελίδα αφορά έναν μεμονωμένο μηχανισμό κίνησης. Τα φωτοκύτταρα, το φως, τα τηλεχειριστήρια, η οδοντωτή ράγα και τα υπόλοιπα εξαρτήματα επιλέγονται ανάλογα με τη συγκεκριμένη διαμόρφωση· τα παρακάτω σχέδια δεν απεικονίζουν τα περιεχόμενα της συσκευασίας.

Αξεσουάρ και σύνδεσή τους

Στα διαγράμματα εμφανίζονται ενδεικτικά τα εξής: EL301, EL31, SLK, HOR 1, UAP 1/UAP 1-300 και HNA Outdoor. Δεν περιλαμβάνονται στη συσκευασία του αυτόνομου μηχανισμού κίνησης. Hörmann SK-SET LineaMatic 437989 διατίθεται χωριστά ως αξεσουάρ. Να ελέγχετε πάντα τη σύνδεση σε σχέση με τις ενδείξεις της συσκευής που παραλάβατε.

Εγκατάσταση μηχανισμού κίνησης και προετοιμασία πύλης

Προετοιμασία της πόρτας και της βάσης

Η πύλη πρέπει να κινείται εύκολα και ομαλά με το χέρι, να έχει σταθερή καθοδήγηση και μηχανική ασφάλιση ώστε να μην μπορεί να εκτροχιαστεί. Θέστε εκτός λειτουργίας τις κλειδαριές και τις μηχανικές ασφαλίσεις που εμποδίζουν την κίνηση με τον κινητήρα. Ο μηχανισμός κίνησης δεν υποκαθιστά την επισκευή μιας πόρτας που κινείται δύσκολα ή έχει υποστεί ζημιά. Δεν επιτρέπεται η συνεχής λειτουργία. Για χρήση σε πύλη με ανηφορική ή κατηφορική κλίση απαιτούνται ακτινικοί αποσβεστήρες.

Επιλέξτε τη βάση ανάλογα με το αν η εγκατάσταση γίνεται με ή χωρίς πλάκα δαπέδου. Για διαμόρφωση χωρίς προστασία της ακμής κλεισίματος, οι βασικές ελάχιστες διαστάσεις στην τομή είναι 345 × 280 mm· οι ειδικές αποστάσεις 175 mm χωρίς πλάκα ή 200 mm με πλάκα και ο προσανατολισμός ως προς την πόρτα πρέπει να ακολουθούν το πλήρες σχέδιο. Για προστασία της ακμής κλεισίματος, οι βασικές ελάχιστες διαστάσεις είναι 345 × 440 mm και η ελάχιστη απόσταση 200 mm· επιλέξτε τις υπόλοιπες αποστάσεις σύμφωνα με την αντίστοιχη εκδοχή του πλήρους σχεδίου παρακάτω. Επιλέξτε βάθος θεμελίωσης κάτω από τη στάθμη παγετού ανάλογα με τον τόπο εγκατάστασης· η τιμή των 80 cm στο εγχειρίδιο είναι παράδειγμα για τη Γερμανία. Πριν από την εγκατάσταση, το σκυρόδεμα πρέπει να έχει ωριμάσει επαρκώς· για την πλάκα δαπέδου, ο κατασκευαστής απαιτεί συμπυκνωμένο σκυρόδεμα τουλάχιστον κατηγορίας B25/C25.

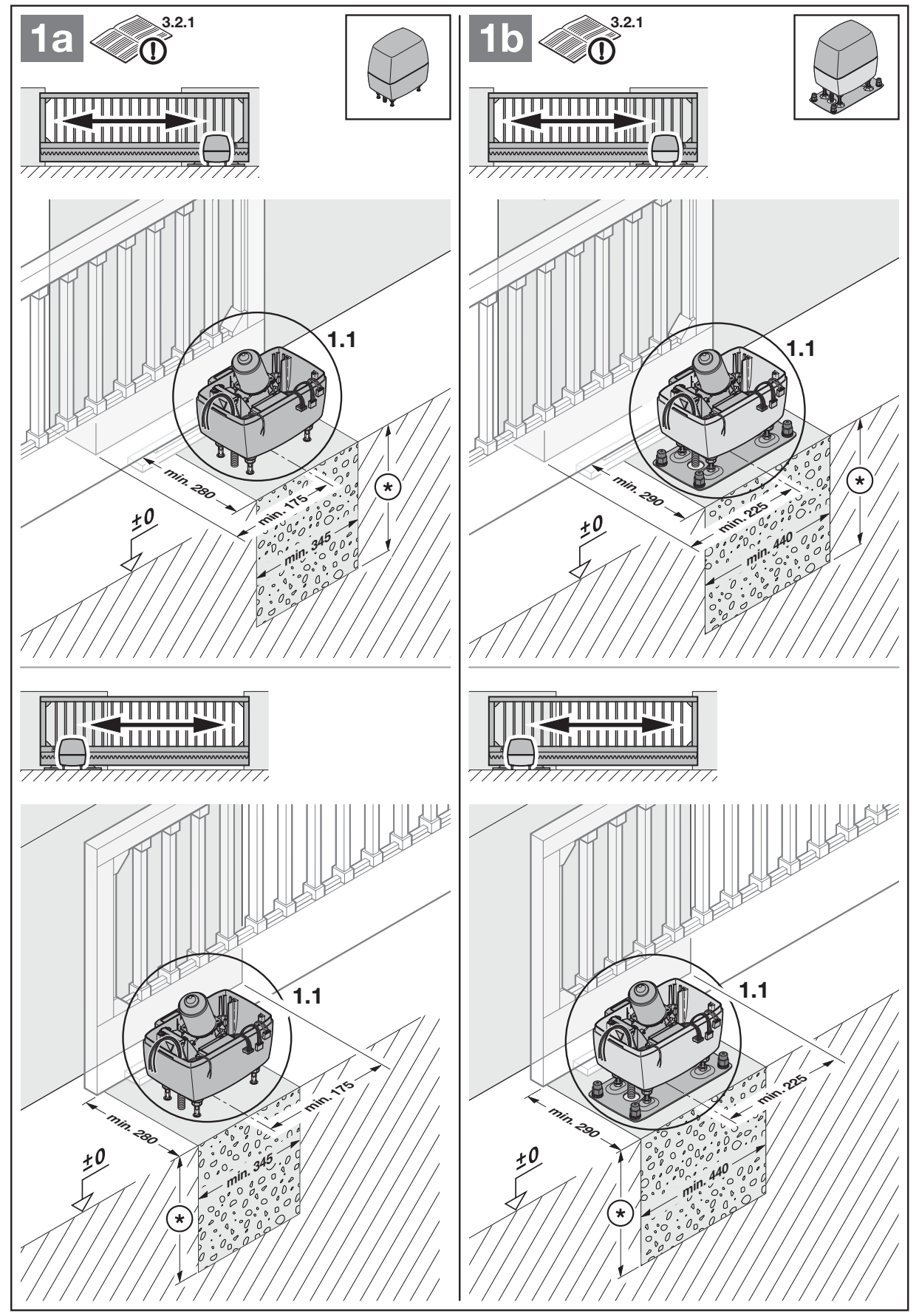

Βάση LineaMatic χωρίς και με πλάκα δαπέδου – και οι δύο προσανατολισμοί
Βάση LineaMatic χωρίς και με πλάκα δαπέδου – και οι δύο προσανατολισμοί

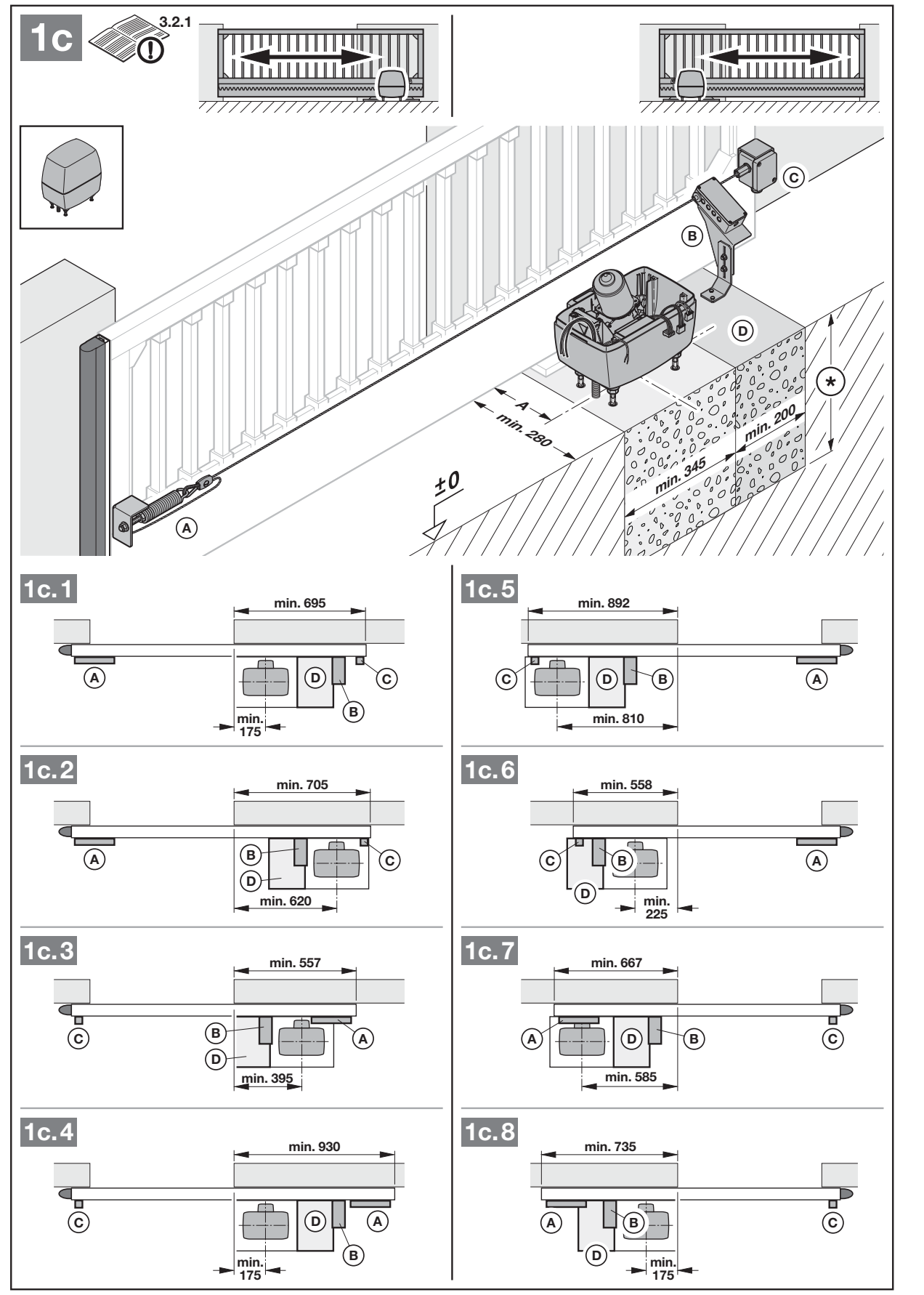

Βάση με προστασία της ακμής κλεισίματος – εγκατάσταση χωρίς πλάκα δαπέδου
Βάση με προστασία της ακμής κλεισίματος – εγκατάσταση χωρίς πλάκα δαπέδου

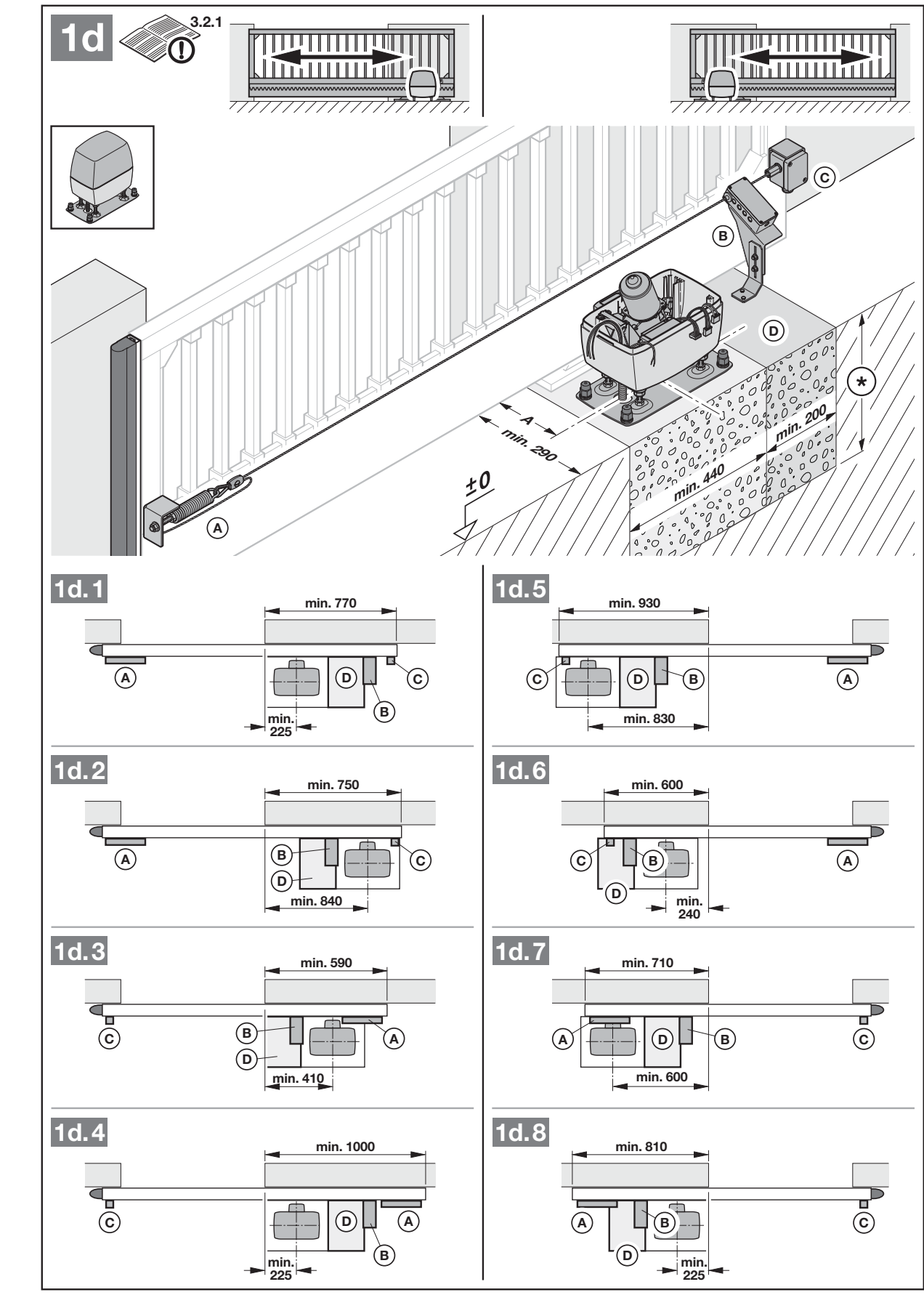

Βάση με προστασία της ακμής κλεισίματος – εγκατάσταση με πλάκα δαπέδου
Βάση με προστασία της ακμής κλεισίματος – εγκατάσταση με πλάκα δαπέδου

Αγκύρωση και ύψος εγκατάστασης

Η θέση του μηχανισμού κίνησης εξαρτάται από τον συγκεκριμένο τύπο οδοντωτής ράβδου. Διάσταση A του σχεδίου δεν είναι εναλλάξιμη μεταξύ διαφορετικών οδοντωτών ράβδων.

Διάσταση εγκατάστασης σύμφωνα με την αυθεντική οδοντωτή ράβδο
Κωδικός οδοντωτής ράβδουΔιάσταση A
436444124–136 mm
438759126–138 mm
438631125–129 mm
438632129–133 mm

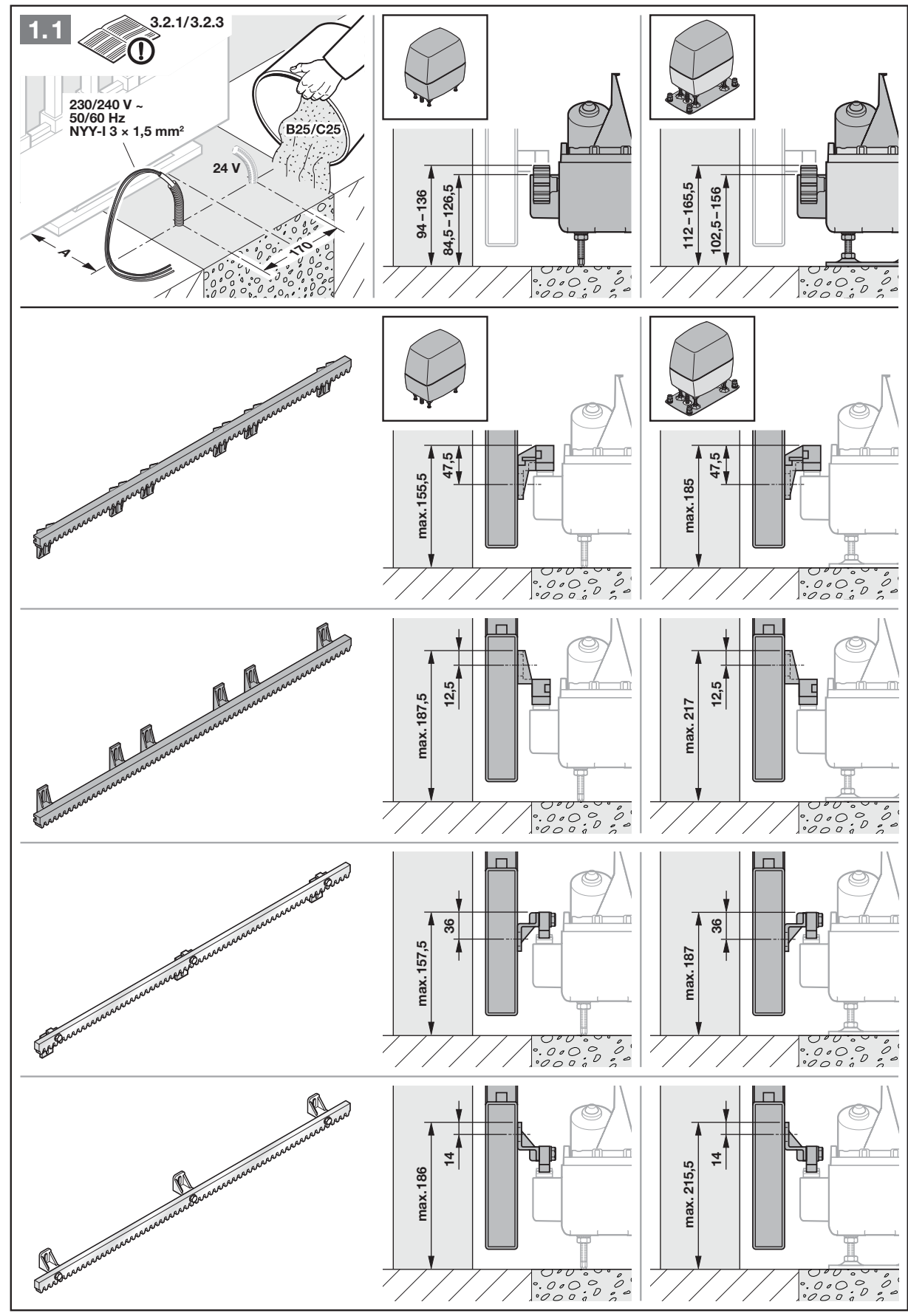

Ύψη εγκατάστασης και διάσταση A για τις επιμέρους οδοντωτές ράβδους
Ύψη εγκατάστασης και διάσταση A για τις επιμέρους οδοντωτές ράβδους

Για τις αγκυρόβιδες, χρησιμοποιήστε τον οδηγό διάτρησης και ανοίξτε οπές Ø 12 mm, βάθος 80 mm. Για τα αγκύρια βαρέως τύπου και την πλάκα δαπέδου, οι οπές είναι Ø 10 mm, βάθος 105 mm· το σχέδιο αναφέρει ροπή σύσφιξης 45 Nm για την αγκύρωση που απεικονίζεται. Προστατέψτε τον μηχανισμό κίνησης από σκόνη και ρινίσματα. Ο εγκαταστάτης πρέπει να επιβεβαιώσει τη φέρουσα ικανότητα του πραγματικού υποστρώματος και την καταλληλότητα των παρεχόμενων αγκυρίων.

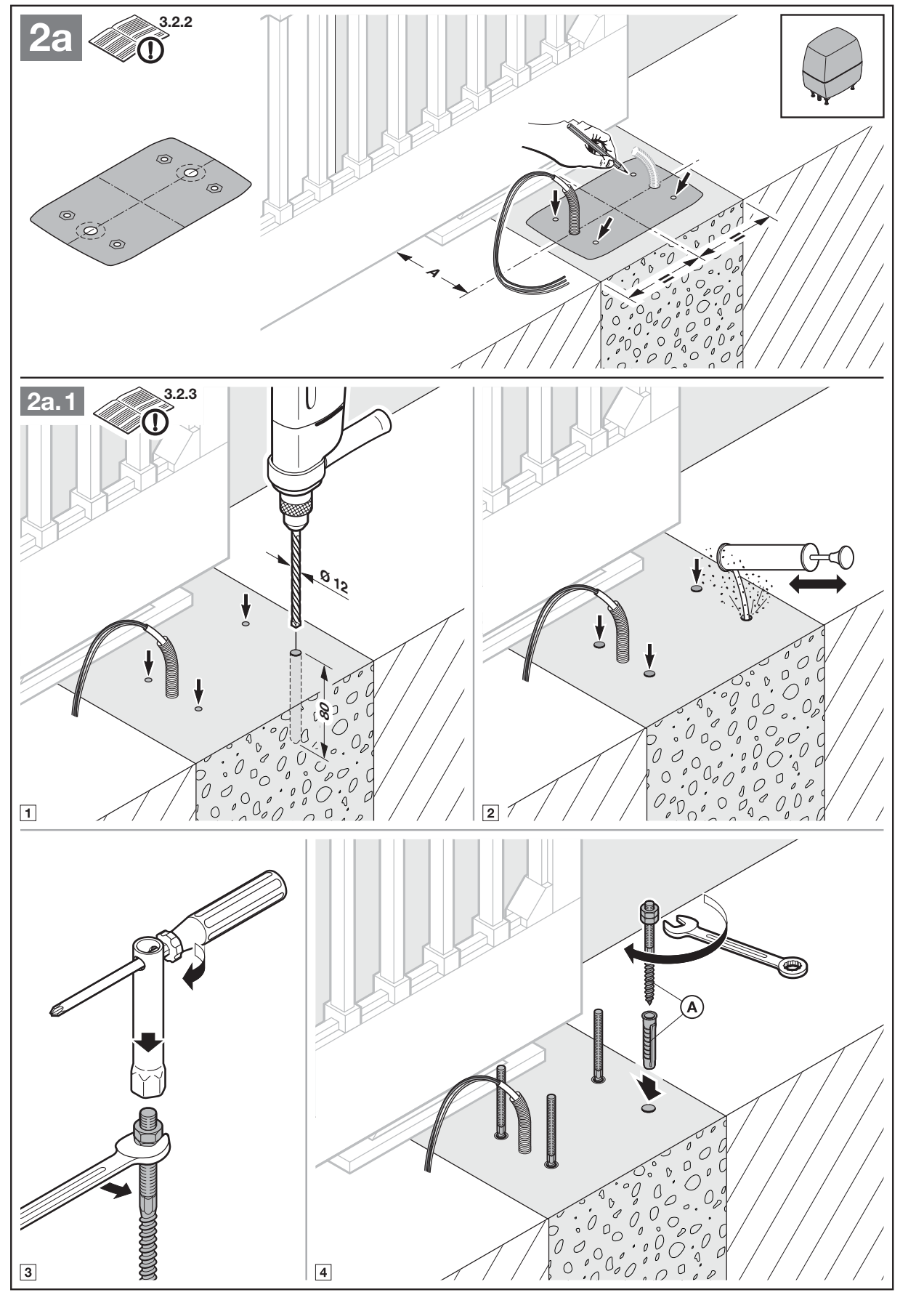

Αγκυρόβιδες LineaMatic – οπές Ø 12 mm
Αγκυρόβιδες LineaMatic – οπές Ø 12 mm

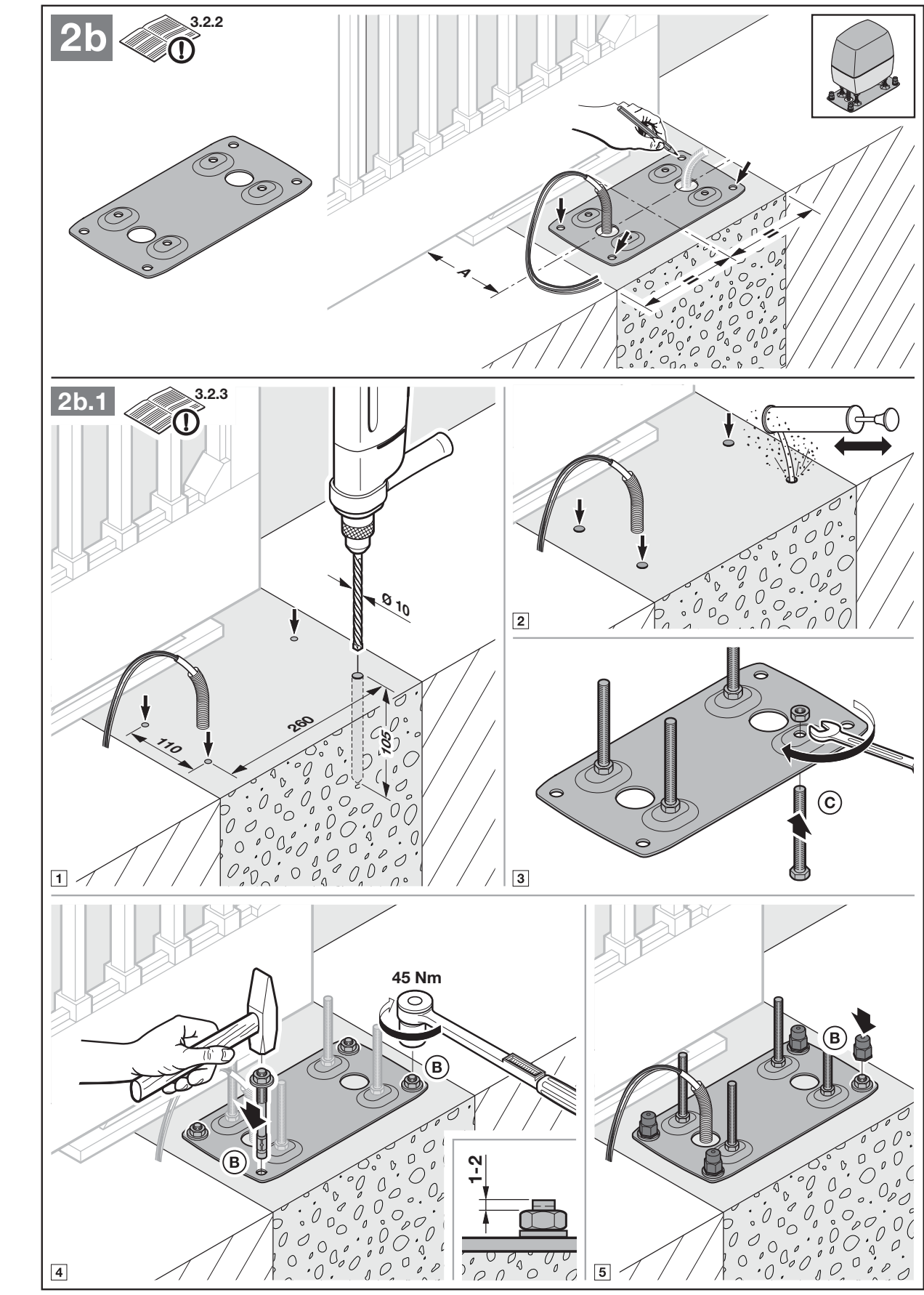

Εγκατάσταση με πλάκα δαπέδου – οπές Ø 10 mm και διαστάσεις αγκύρωσης
Εγκατάσταση με πλάκα δαπέδου – οπές Ø 10 mm και διαστάσεις αγκύρωσης

Τοποθετήστε τα παρεμβύσματα των σωλήνων προστασίας και περάστε τα καλώδια στο περίβλημα από κάτω. Τοποθετήστε τον μηχανισμό κίνησης οριζόντια και στερεώστε τον σταθερά. Με το κάλυμμα ανοιχτό, προστατεύστε τα ηλεκτρονικά από την υγρασία· μετά την εγκατάσταση, στεγανοποιήστε το περίβλημα ώστε να μην εισχωρούν νερό και έντομα.

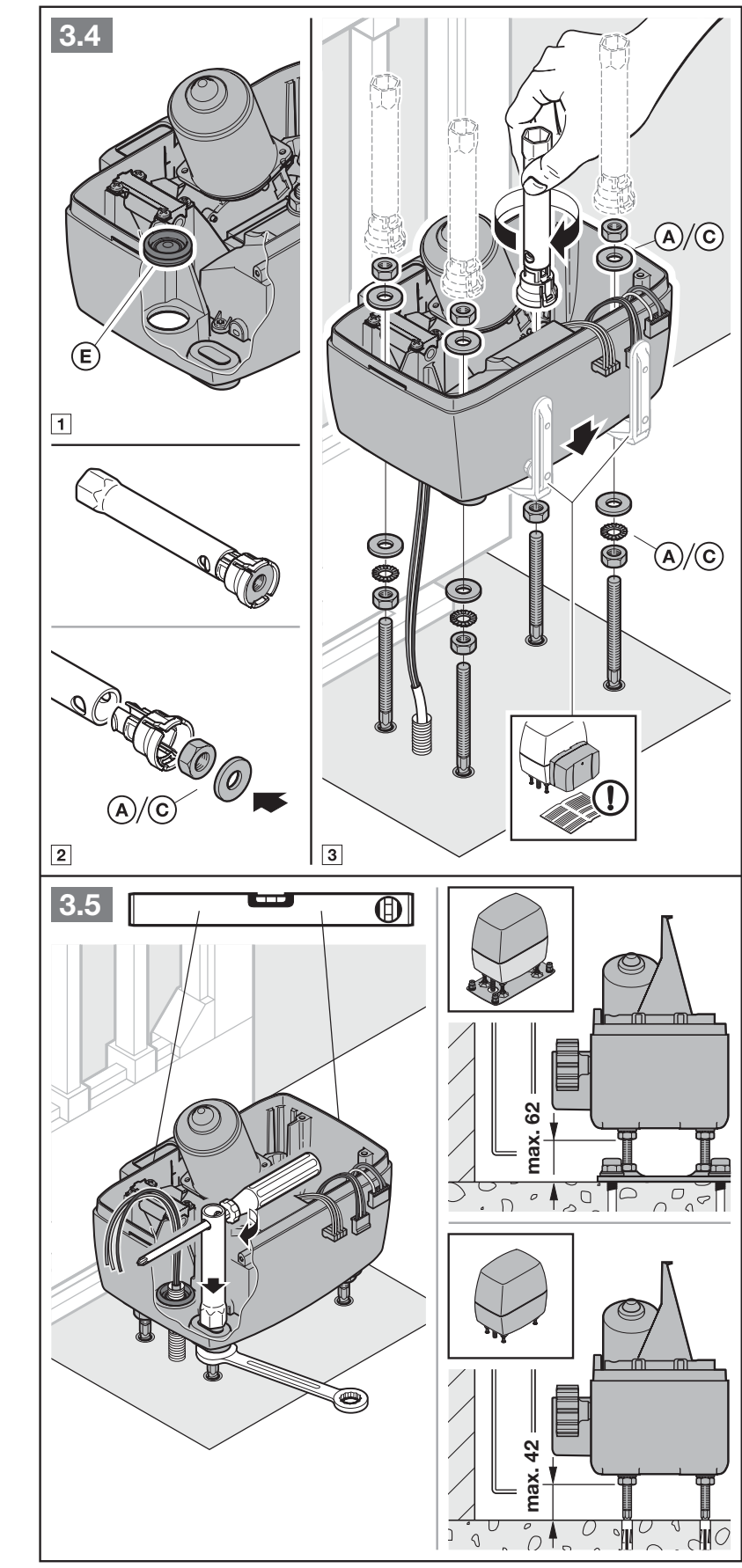

Τοποθέτηση περιβλήματος και στεγανοποίηση στυπιοθλιπτών LineaMatic
Τοποθέτηση περιβλήματος και στεγανοποίηση στυπιοθλιπτών LineaMatic

Οδοντωτή ράβδος και μαγνήτης τελικής θέσης

Κατά την εγκατάσταση της οδοντωτής ράβδου, ο μηχανισμός κίνησης πρέπει να είναι απασφαλισμένος. Οι ενώσεις των επιμέρους τμημάτων πρέπει να συνεχίζονται ομαλά, χωρίς σκαλοπάτια. Μετά την εγκατάσταση, ευθυγραμμίστε μεταξύ τους την οδοντωτή ράβδο, το γρανάζι και το περίβλημα του μηχανισμού κίνησης· τηρήστε τις αντίστοιχες διαστάσεις του σχεδίου και όχι τιμές από άλλη μάρκα. Η λανθασμένη εμπλοκή μπορεί να προκαλέσει ανεπιθύμητη αντιστροφή της κίνησης.

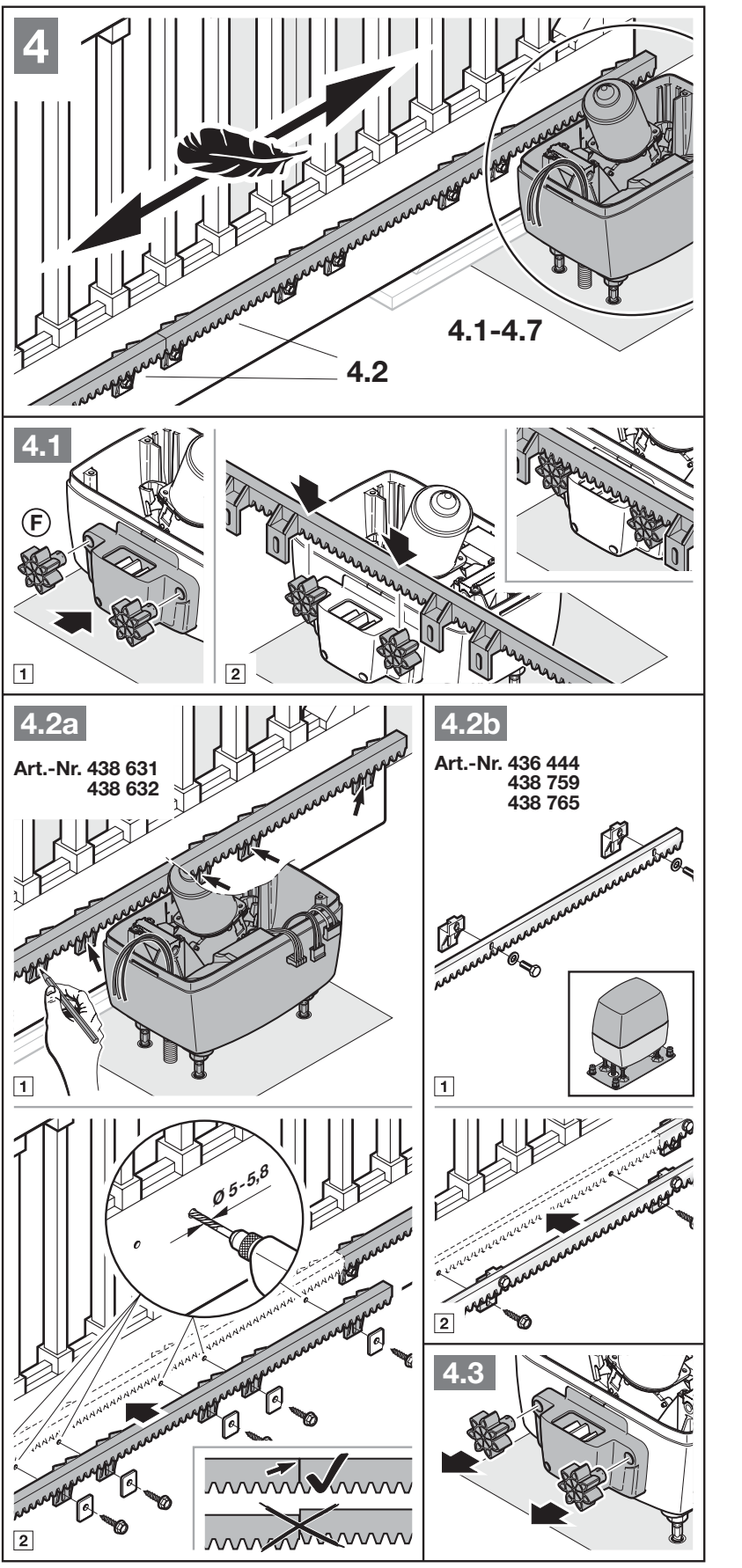

Στερέωση και ευθυγράμμιση της οδοντωτής ράβδου LineaMatic
Στερέωση και ευθυγράμμιση της οδοντωτής ράβδου LineaMatic

Η τελική θέση κλεισίματος ανιχνεύεται από μαγνήτη και επαφή τύπου reed REED. Μετακινήστε χειροκίνητα την πύλη στην κλειστή θέση, προτοποθετήστε τον μαγνητικό φορέα στη μεσαία θέση και στερεώστε τον με μετατόπιση περίπου 20 mm προς την επαφή τύπου reed όπως φαίνεται στην εικόνα. Στη συνέχεια, ελέγξτε την τελική θέση και ρυθμίστε την με ακρίβεια κατά τη διαδικασία εκμάθησης.

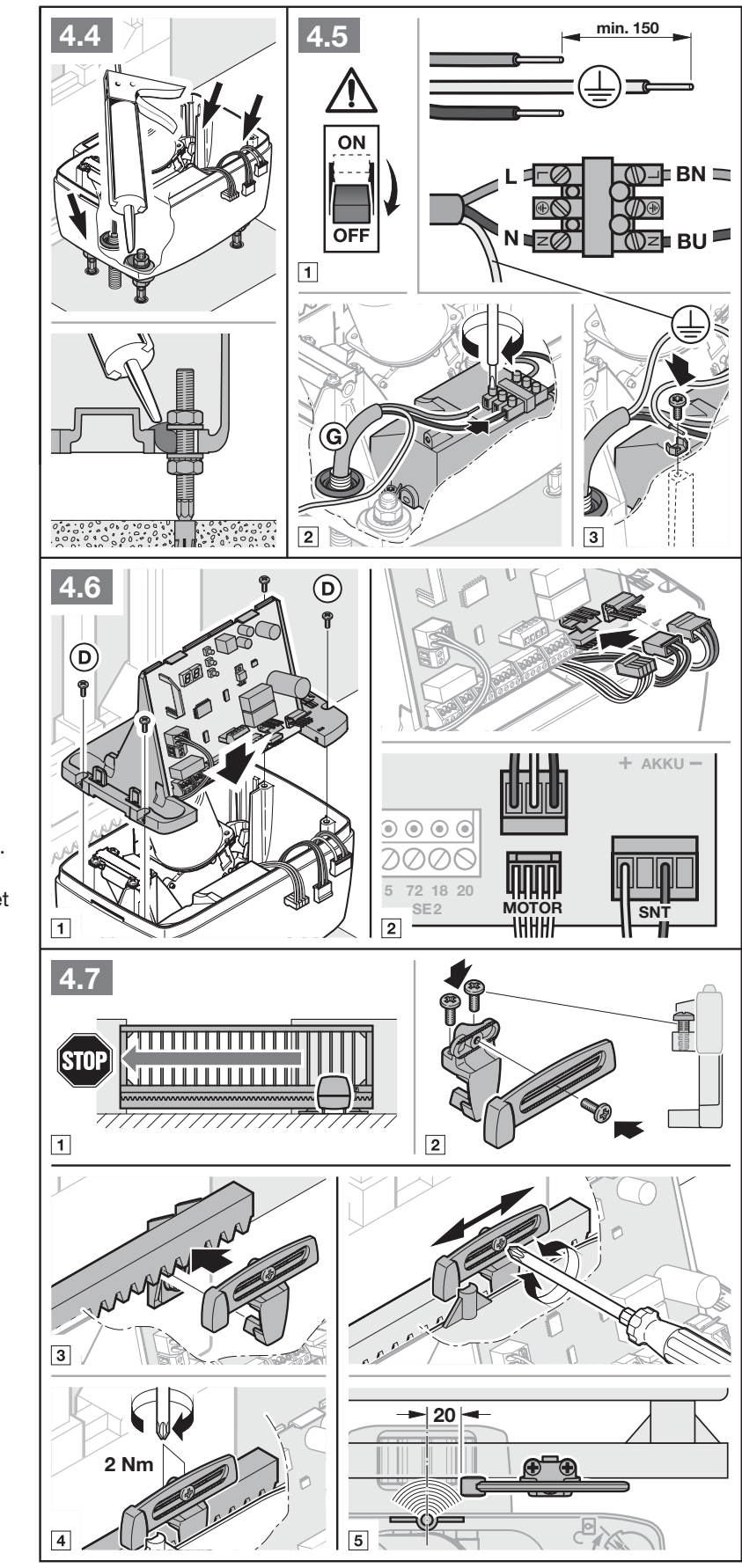

Σύνδεση δικτύου, βάση πλακέτας και θέση μαγνήτη με διάσταση 20 mm
Σύνδεση δικτύου, βάση πλακέτας και θέση μαγνήτη με διάσταση 20 mm

Καλωδίωση και διαχωρισμός τάσεων

Καλωδίωση για την περιγραφόμενη διαμόρφωση
ΚύκλωμαΑπαίτηση
Δίκτυο230/240 V AC· τροφοδοσία 3 × 1,5 mm², στο έδαφος κατάλληλο υπόγειο καλώδιο σύμφωνα με τις οδηγίες. Ξεχωριστός σωλήνας προστασίας καλωδίων.
ΕξαρτήματαΠεράστε τα κυκλώματα 24 V ξεχωριστά από το δίκτυο. Ακροδέκτες για αγωγό 0,5–2,5 mm².
Εξωτερικό μπουτόνΜέγιστο μήκος καλωδίωσης 30 m.
HALT και κυκλώματα ασφαλείας των εικόνωνΜέγιστο μήκος καλωδίωσης 10 m, σύμφωνα με το εκάστοτε διάγραμμα.
Επέκταση υπόγειων καλωδιώσεωνΧρησιμοποιήστε κατάλληλο κουτί διακλάδωσης με βαθμό προστασίας IP65· η σύνδεση δεν πρέπει να μείνει απροστάτευτη στο έδαφος.

Χειροκίνητη απασφάλιση και επανασφάλιση

  1. Αποσυνδέστε το δίκτυο και, εφόσον υπάρχει, το HNA Outdoor. Ασφαλίστε την αυλόπορτα από ανεξέλεγκτη κίνηση.
  2. Ανοίξτε το κάλυμμα και περιστρέψτε τον μηχανισμό απασφάλισης στη θέση απασφάλισης, όπως φαίνεται στην εικόνα. Ο κινητήρας με το γρανάζι κατεβαίνει μέσα στο περίβλημα· αν χρειάζεται, πιέστε τα προσεκτικά προς τα κάτω.
  3. Μετακινείτε την αυλόπορτα χειροκίνητα και με ελεγχόμενο τρόπο. Μην τοποθετείτε τα χέρια σας στην περιοχή εμπλοκής της οδοντωτής ράγας.
  4. Για την επανασφάλιση, περιστρέψτε τον μηχανισμό στη θέση κλειδώματος και ανασηκώστε ελαφρά τον κινητήρα. Η αυλόπορτα πρέπει να επανασυνδεθεί με τον μηχανισμό κίνησης πριν από τον τερματικό διακόπτη.
  5. Τοποθετήστε το κάλυμμα. Μετά την αποκατάσταση της τροφοδοσίας μπορεί να εκτελεστεί διαδρομή αναφοράς προς την κατεύθυνση κλεισίματος· ασφαλίστε τον χώρο και επιβλέπετε τη διαδικασία.

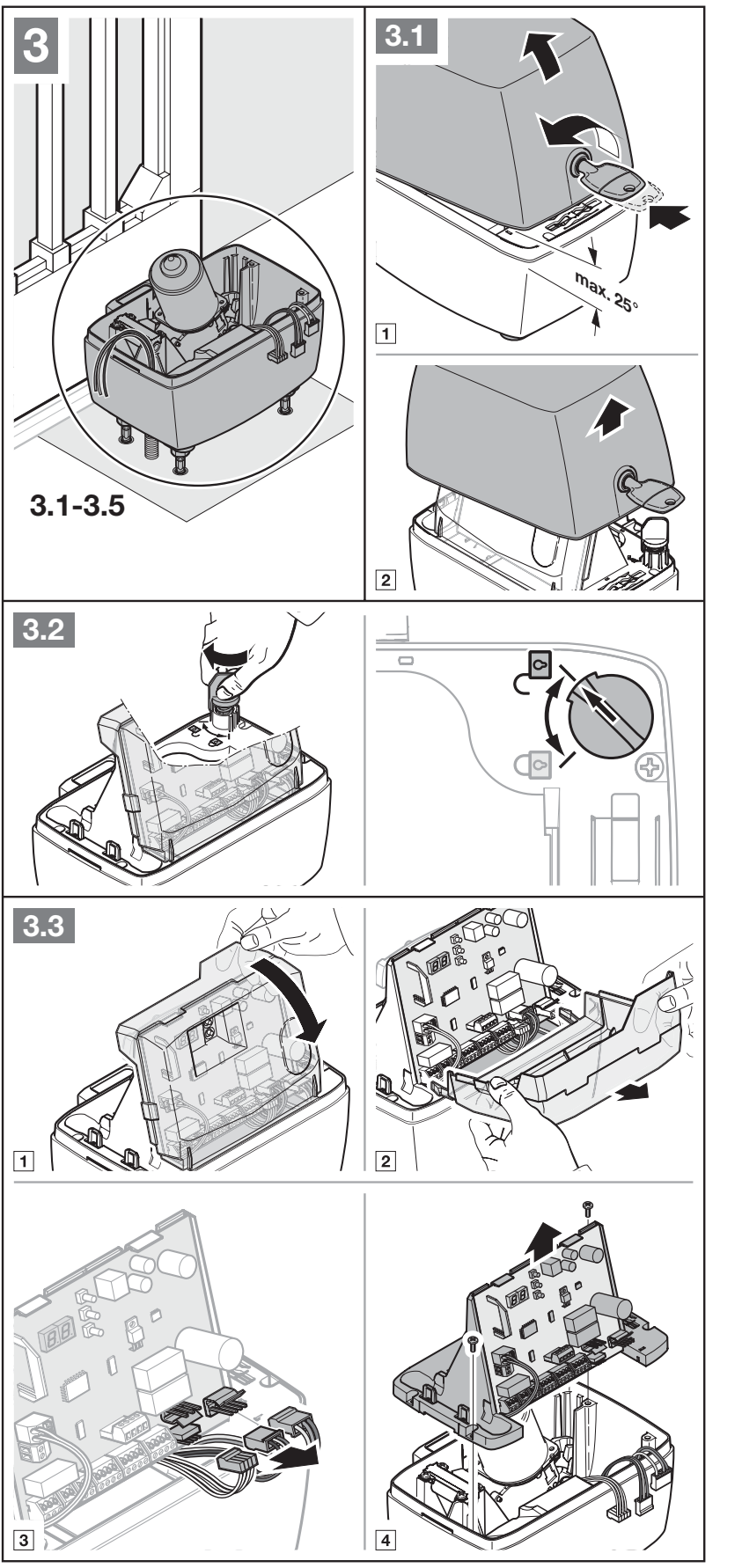

Άνοιγμα του μηχανισμού κίνησης και χειροκίνητη απασφάλιση LineaMatic
Άνοιγμα του μηχανισμού κίνησης και χειροκίνητη απασφάλιση LineaMatic

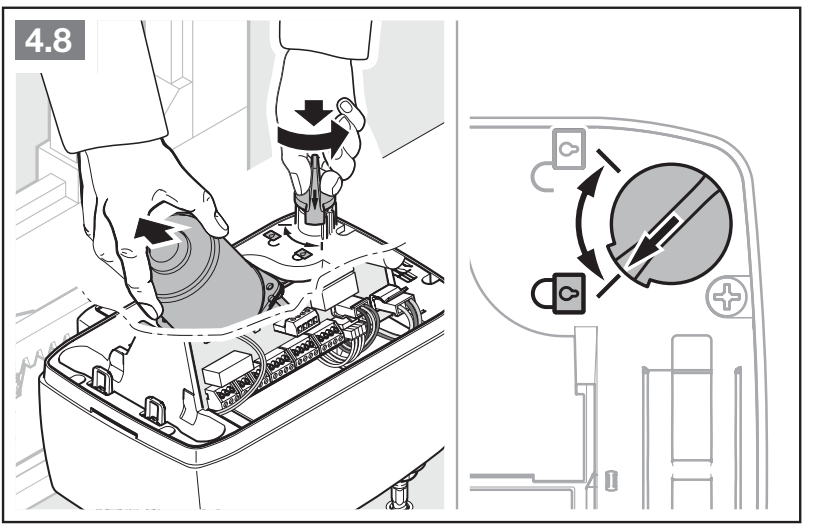

Επανασφάλιση – κατά την περιστροφή του μηχανισμού, ανασηκώστε ελαφρά τον κινητήρα
Επανασφάλιση – κατά την περιστροφή του μηχανισμού, ανασηκώστε ελαφρά τον κινητήρα

Προσανατολισμός στην πλακέτα ελέγχου

Η εικόνα έχει προσανατολισμό με τα κουμπιά T_AUF, P, T_ZU επάνω και τη μεγάλη σειρά ακροδεκτών κάτω. BUS βρίσκεται επάνω, δίπλα στα κουμπιά, REED και HALT στα αριστερά, SE3 στο ανυψωμένο τμήμα πάνω από τα κάτω SE1/SE2. Στα δεξιά βρίσκονται τα MOTOR, SNT και η σύνδεση AKKU. Με βάση τις ονομασίες των συνδέσμων, διακρίνετε τα κυκλώματα σήματος, κινητήρα και τροφοδοσίας.

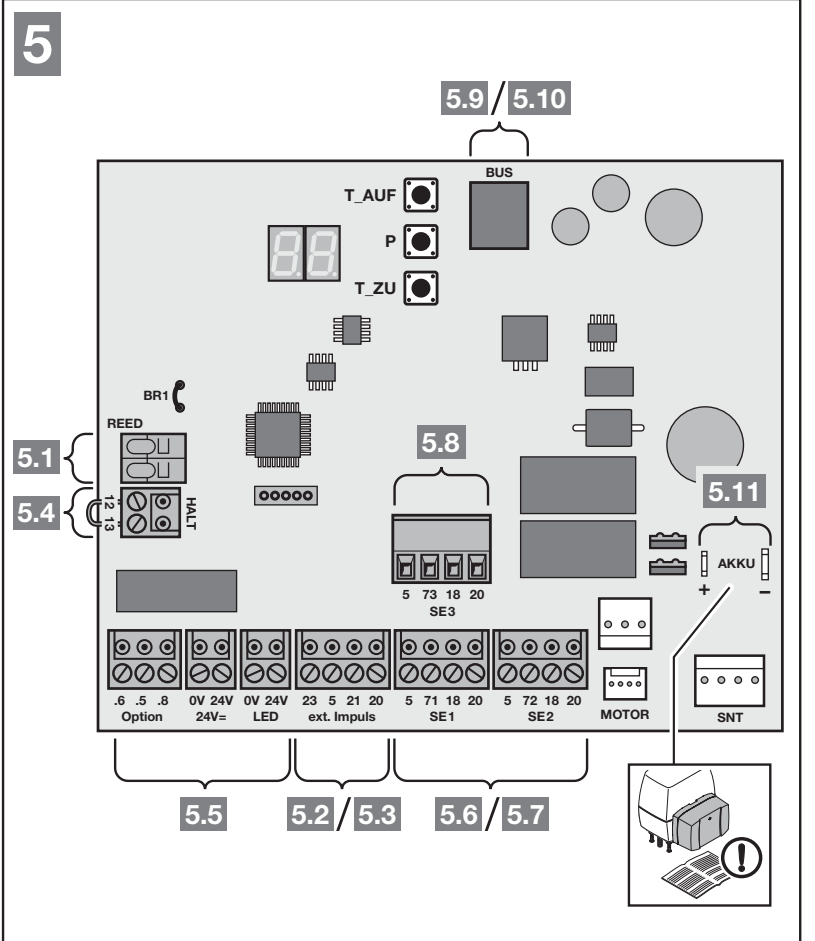

Πλακέτα LineaMatic – ακριβείς ονομασίες ακροδεκτών και συνδέσμων
Πλακέτα LineaMatic – ακριβείς ονομασίες ακροδεκτών και συνδέσμων

Τροφοδοσία, πολικότητα και ακροδέκτες ελέγχου

Ακροδέκτες LineaMatic και διάκριση τροφοδοσίας από εντολές
Ακροδέκτες / σύνδεσμοςΣημασία και όριο
Τμήμα δικτύου L / N και PE του περιβλήματοςΔίκτυο 230/240 V AC, 50/60 Hz· L φάση, N ουδέτερος και PE αγωγός προστασίας. Το AC δεν έχει θετικό και αρνητικό πόλο. Η τροφοδοσία συνδέεται στο τμήμα δικτύου, όχι στους ακροδέκτες σήματος.
5 / 205 = θετικό (+24 V DC), 20 = 0 V (−). Η συνολική κατανάλωση των εξαρτημάτων δεν πρέπει να υπερβαίνει τα 250 mA· συνυπολογίστε όλα τα συνδεδεμένα στοιχεία.
24 V= : 24 V / 0 VΞεχωριστά επισημασμένη έξοδος συνεχούς ρεύματος: 24 V = +, 0 V = −. Χρήση, για παράδειγμα, για φωτιστικό 24 V σύμφωνα με το διάγραμμα· δεν πρόκειται για έξοδο 230 V.
21 / 20NO, ξηρή επαφή παλμού ή επαφή που μεταγωγεί στα 0 V. Τα μπουτόν μπορούν να συνδεθούν παράλληλα· η επαφή από μόνη της δεν έχει πολικότητα +/−.
23 / 20NO, ξηρή επαφή εντολής μερικού ανοίγματος· το 23 είναι σήμα, το 20 κοινό 0 V και όχι ζεύγος τροφοδοσίας.
HALT 12 / 13NC, ξηρή επαφή STOP· 13 = 0 V, 12 είσοδος. Κατά την εγκατάσταση του STOP, αφαιρέστε την αρχική γέφυρα 12–13 και συνδέστε επαφή NC.
REEDΑισθητήρας τερματισμού τύπου reed σύμφωνα με την αρχική διαμόρφωση· μην συνδέετε εξωτερική τάση.
BUSΣυστημικά εξαρτήματα με συμβατό σύνδεσμο. Δεν είναι γενική έξοδος +/− για οποιαδήποτε συσκευή.
MOTOR / SNT / AKKUΚινητήρας, τμήμα δικτύου και προβλεπόμενη εφεδρική μπαταρία. Τηρείτε τους γνήσιους συνδέσμους και την επισημασμένη πολικότητα· κατά τις εργασίες αποσυνδέστε και την μπαταρία.

Εξωτερική τάση στις εισόδους ελέγχου μπορεί να καταστρέψει τα ηλεκτρονικά. Μην συνδέετε 230 V στα 21/23/HALT ή SE. Το HALT δεν είναι επιτηρούμενη είσοδος ασφαλείας επιπέδου PLc· μην το συγχέετε με τη διάταξη προστασίας SE.

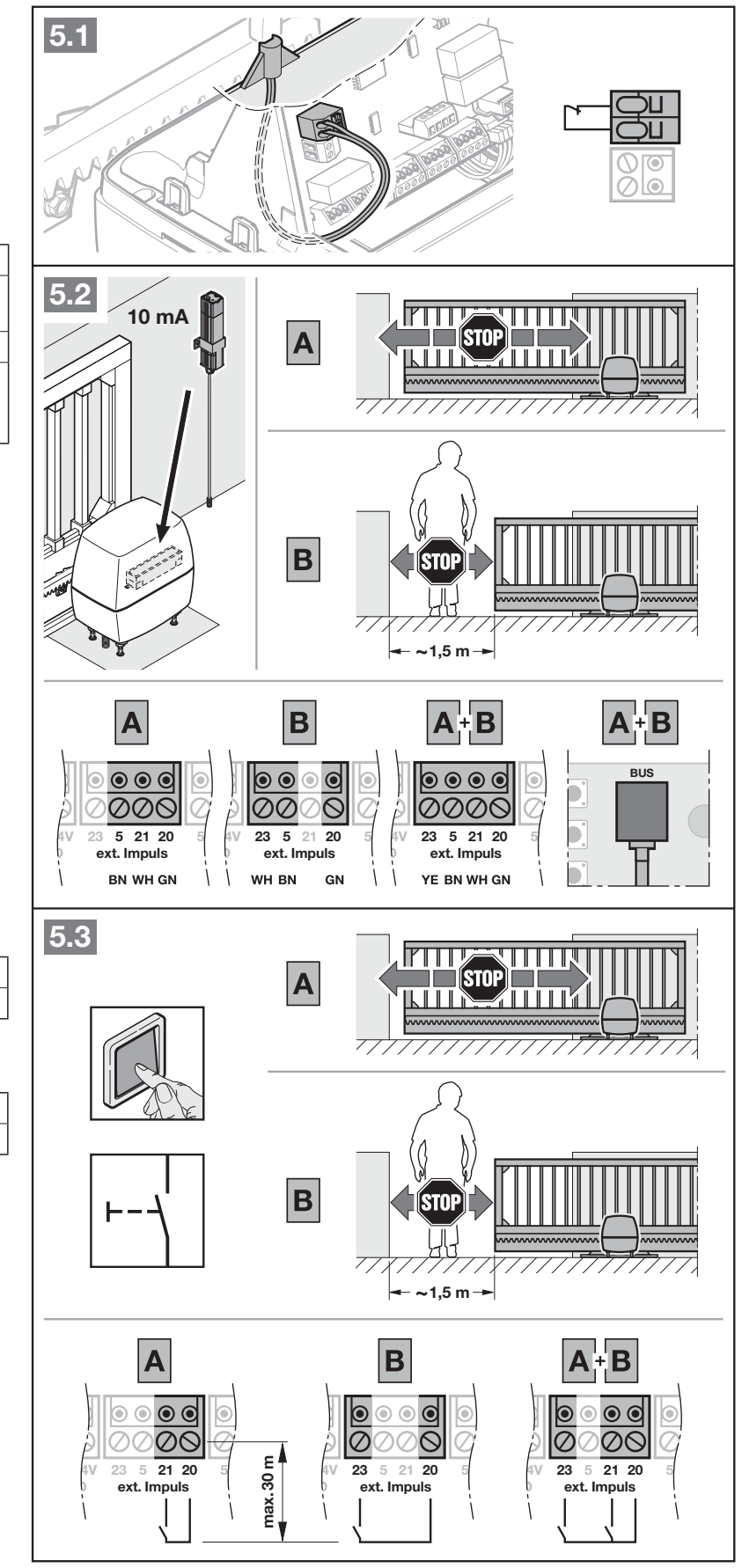

REED, εξωτερικός δέκτης και μπουτόν NO 20–21 / 20–23
REED, εξωτερικός δέκτης και μπουτόν NO 20–21 / 20–23

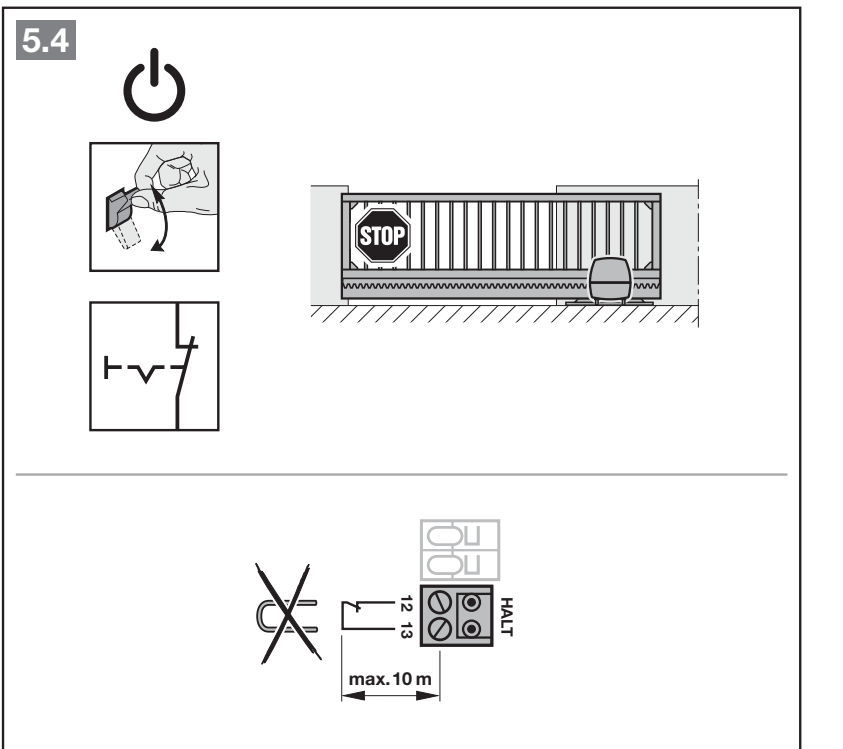

Διακοπή NC HALT στα 12–13
Διακοπή NC HALT στα 12–13

Φάρος SLK και ρελέ Option

Ρελέ Option έχει επαφές χωρίς τάση .5 κοινός, .8 NO, .6 NC. Για φωτιστικό 24 V, στο διάγραμμα χρησιμοποιείται 24 V (+) → .5, .8 → φωτιστικό, επιστροφή φωτιστικού → 0 V (−). Σε φωτιστικό ευαίσθητο στην πολικότητα, η θετική είσοδός του συνδέεται στην τροφοδοσία που μεταγάγεται από το .8 και η αρνητική στα 0 V. Ο κατασκευαστής ορίζει για αυτό το φωτιστικό 24 V μέγ. 7 W· τηρείτε επίσης το συνολικό όριο των εξαρτημάτων· η τιμή 7 W δεν το αυξάνει. Η λειτουργία του εσωτερικού ρελέ ρυθμίζεται από το μενού 31.

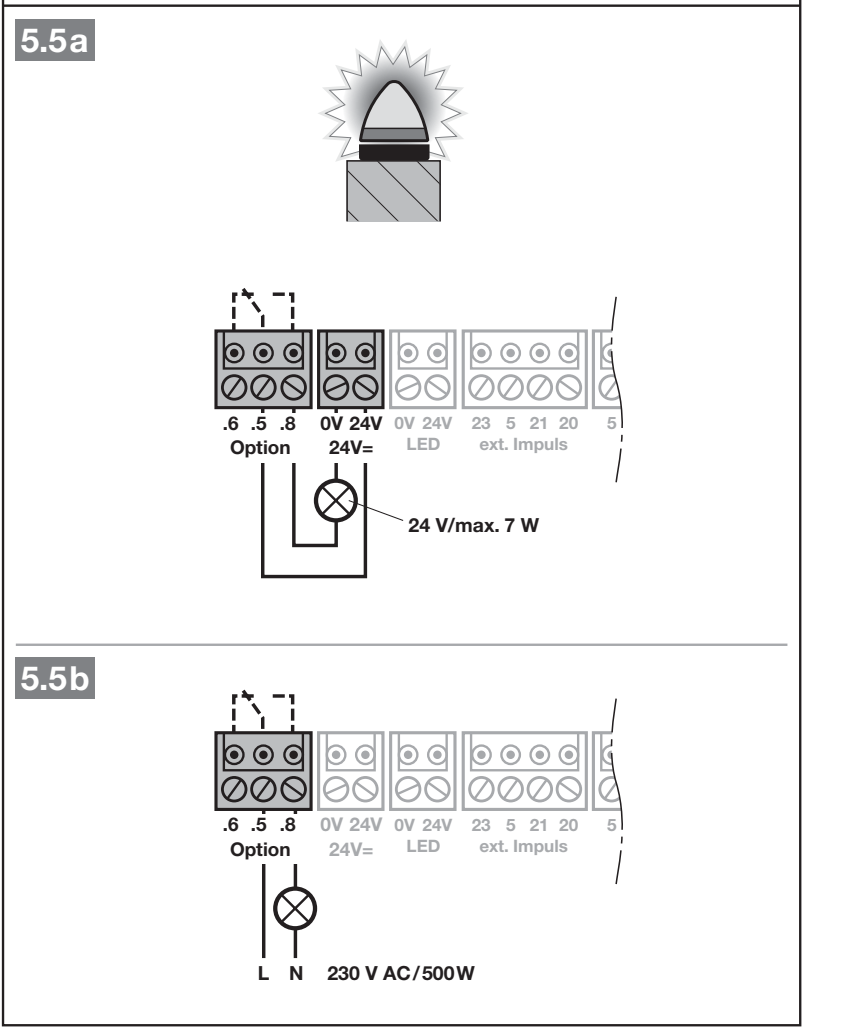

Αρχικά διαγράμματα φωτισμού – 24 V DC μέσω της εξόδου 24V= και 230 V AC με ξεχωριστή τροφοδοσία
Αρχικά διαγράμματα φωτισμού – 24 V DC μέσω της εξόδου 24 V= και 230 V AC με ξεχωριστή τροφοδοσία

Το φωτιστικό 230 V διαθέτει δική του εξωτερική τροφοδοσία δικτύου· το διάγραμμα του κατασκευαστή ορίζει μέγιστο 500 W. Οι αγωγοί του δικτύου πρέπει να διαθέτουν πρόσθετη μόνωση έως τη σύνδεση. Τέτοια σύνδεση επιτρέπεται να εκτελεί μόνο ηλεκτρολόγος σύμφωνα με ολόκληρο το PDF· τα 230 V δεν πρέπει να εισέλθουν στα κυκλώματα χαμηλής τάσης.

Φωτοκύτταρα και είσοδοι ασφαλείας SE1/SE2/SE3

Ακροδέκτες τροφοδοσίας και σήματος των κυκλωμάτων ασφαλείας
ΕίσοδοςΑκροδέκτες και απόκριση όπως απεικονίζονται στις οδηγίες
SE15 = +24 V DC· 20 = 0 V (−)· 18 = δοκιμή, 71 = σήμα. Ενεργοποιείται κατά το κλείσιμο και αντιστρέφει για λίγο την κίνηση.
SE25 = +24 V DC· 20 = 0 V (−)· 18 = δοκιμή, 72 = σήμα. Ενεργοποιείται κατά το άνοιγμα και αντιστρέφει για λίγο την κίνηση.
SE35 = +24 V DC· 20 = 0 V (−)· 18 = δοκιμή, 73 = σήμα. Ενεργοποιείται κατά το κλείσιμο και αντιστρέφει για λίγο την κίνηση.

Μετά τη σύνδεση, ειδικευμένος τεχνικός ρυθμίζει και ελέγχει τη φορά ενεργοποίησης και την αντιστροφή κάθε συστήματος προστασίας, ανάλογα με τη συγκεκριμένη πύλη. Τα SE1 και SE2 υποστηρίζουν δυναμικά φωτοκύτταρα δύο αγωγών, φωτοκύτταρα τριών αγωγών με ή χωρίς δοκιμή, αντίσταση ασφαλείας 8k2 και τον προβλεπόμενο εξοπλισμό ασφαλείας ακμής. Για το SE3 αναφέρονται εδώ φωτοκύτταρα· μην εφαρμόσετε στο SE3 τη σύνδεση αντίστασης ασφαλείας από τα SE1/SE2. Για δύο φωτοκύτταρα σε ένα κύκλωμα απαιτείται μονάδα επέκτασης LSE2. Σύμφωνα με τις οδηγίες, τα συστήματα προστασίας χωρίς δοκιμή επιτρέπονται μόνο για την προστασία περιουσίας.

EL301 – ακριβής σύνδεση σύμφωνα με το αρχικό διάγραμμα

Το EL301 είναι ένα δυναμικό σύστημα δύο αγωγών με κατανάλωση 35 mA όπως φαίνεται στην εικόνα. Για το SE1, συνδέστε TX 0 V και RX 0 V → 20, τον επισημασμένο ακροδέκτη TX → 71 και τον επισημασμένο ακροδέκτη RX → 71. Για το SE2, αντικαταστήστε το 71 με τον ακροδέκτη 72· για το SE3, με τον ακροδέκτη 73. Ο ακροδέκτης 5 και ο ακροδέκτης δοκιμής 18 δεν χρησιμοποιούνται σε αυτό το συγκεκριμένο διάγραμμα του EL301. Οι σημάνσεις TX/RX είναι ακροδέκτες του συστήματος· μην τους συνδέετε σε δική σας τροφοδοσία +24 V και μην εφαρμόζετε πολικότητα από άλλα φωτοκύτταρα.

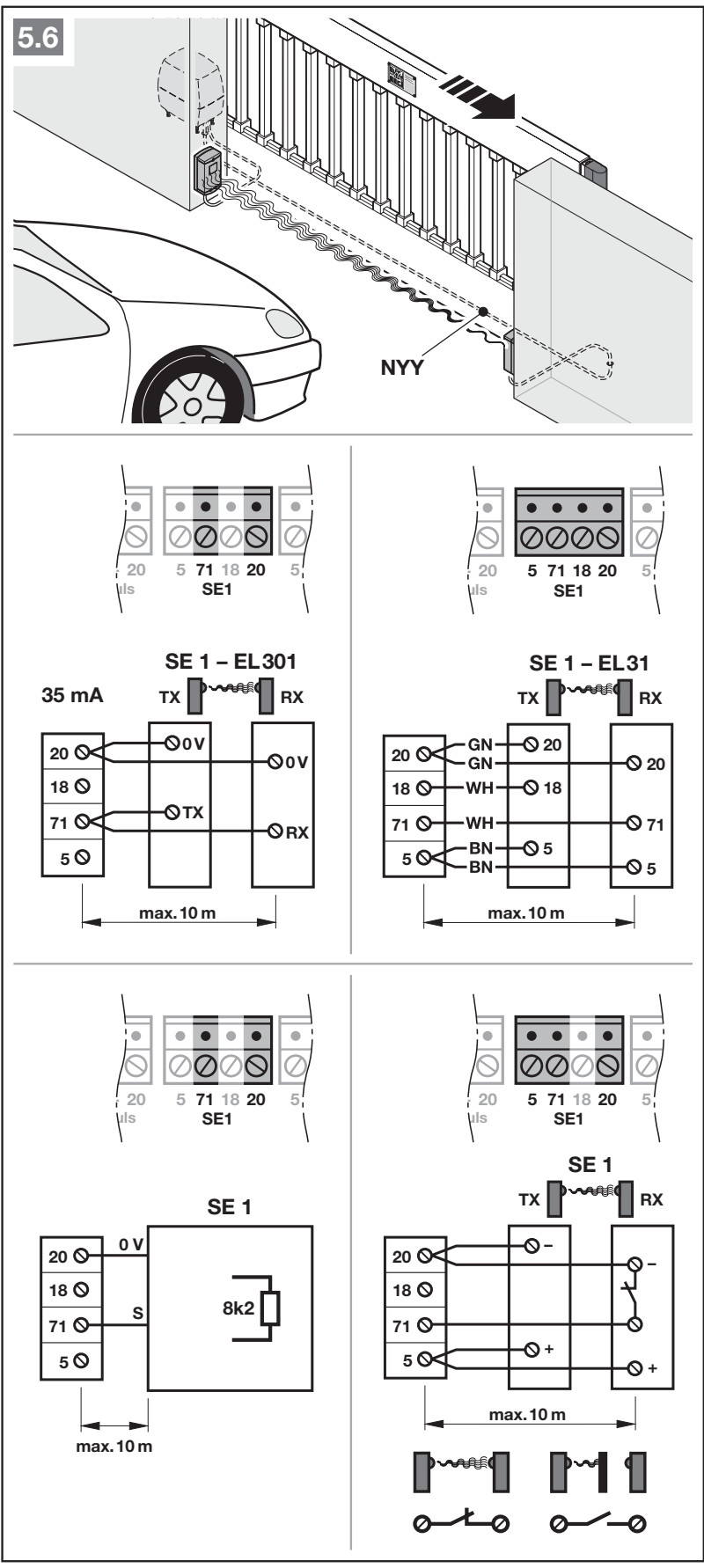

SE1 – αρχική σύνδεση EL301, EL31, 8k2 και φωτοκυττάρου με επαφή
SE1 – αρχική σύνδεση EL301, EL31, 8k2 και φωτοκυττάρου επαφής

Με το EL31 οι ακόλουθες συνδέσεις πραγματοποιούνται από την πλακέτα του μηχανισμού κίνησης προς το φωτοκύτταρο. Τροφοδοσία του δέκτη RX και του πομπού TX: πλακέτα 20 → 20 (0 V/−, GN), πλακέτα 5 → 5 (+24 V DC, BN). Δοκιμή του δέκτη RX: πλακέτα 18 → 18 (WH). Συνδέστε τον αγωγό σήματος WH από τον δέκτη RX στην πλακέτα του μηχανισμού κίνησης, στον ακροδέκτη 71 για SE1, 72 για SE2 ή 73 για SE3. Χρησιμοποιήστε ολόκληρο το διάγραμμα του αντίστοιχου SE και αντιπαραβάλετε τις σημάνσεις του φωτοκυττάρου που παραλάβατε με τις οδηγίες του. Για διαφορετική επαφή με δική της τροφοδοσία, χρησιμοποιήστε το δικό της διάγραμμα· η ξηρή επαφή NC δεν πρέπει να συγχέεται με την τροφοδοσία +/−.

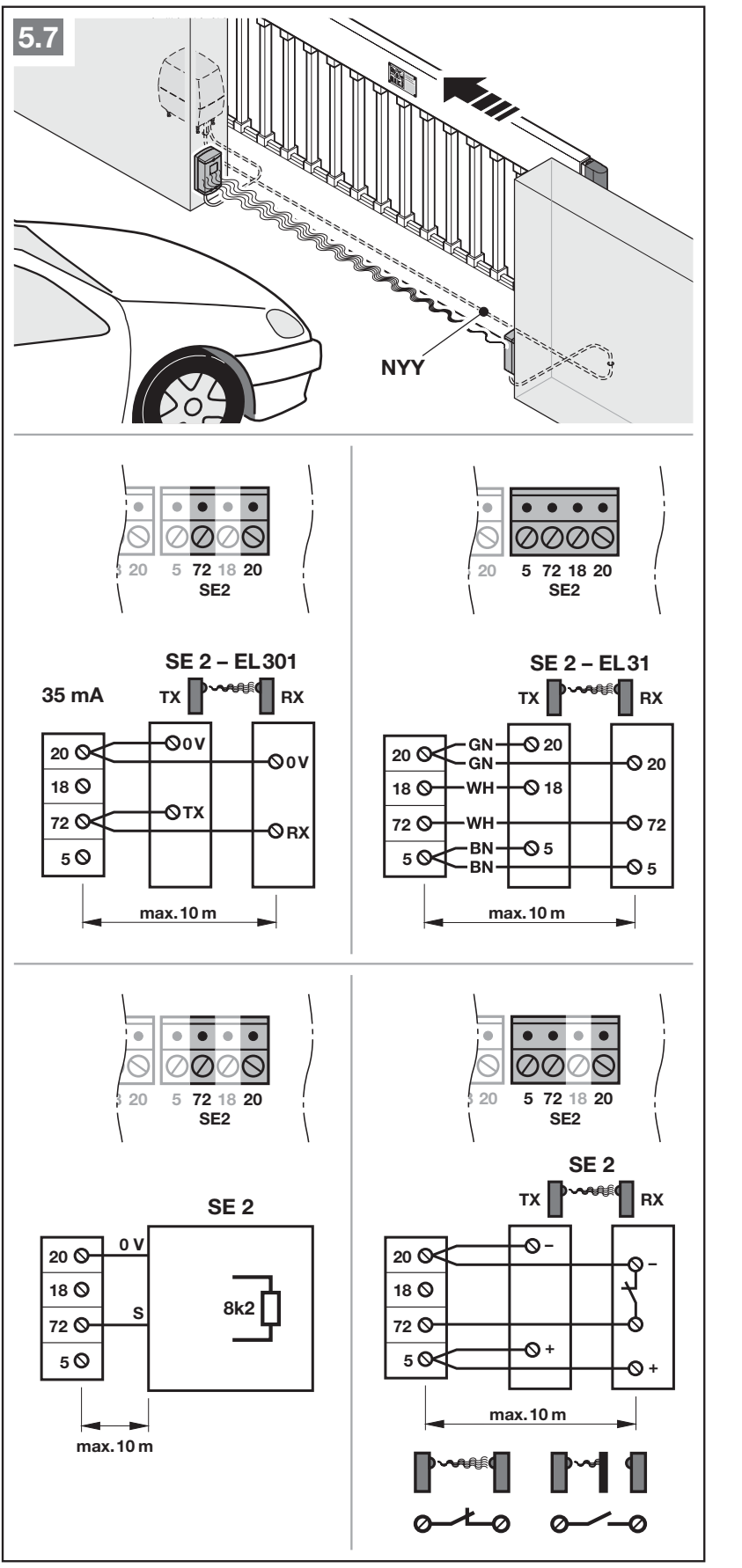

SE2 – ξεχωριστή σύνδεση, σήμα 72 και προστασία κατά το άνοιγμα
SE2 – ξεχωριστή σύνδεση, σήμα 72 και προστασία κατά το άνοιγμα

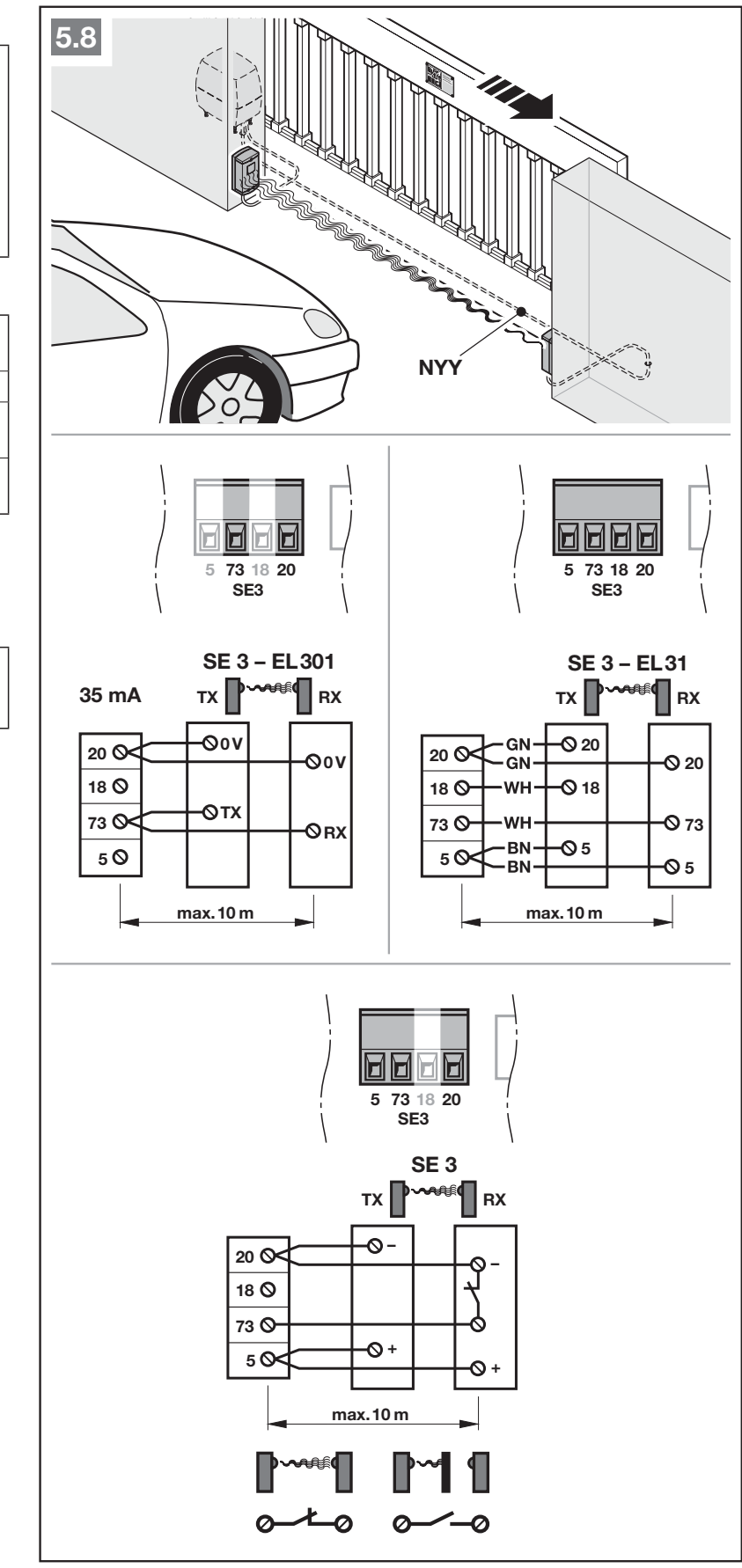

SE3 – ξεχωριστή σύνδεση φωτοκυττάρων με σήμα 73
SE3 – ξεχωριστή σύνδεση φωτοκυττάρων με σήμα 73

Συνδέστε όλα τα συστήματα ασφαλείας πριν από τη διαδικασία εκμάθησης. Μετά την προσθήκη ή την αλλαγή συστήματος ασφαλείας, εκτελέστε νέα διαδικασία εκμάθησης μενού MENU10 και δοκιμές λειτουργίας. Η αλλαγή της φοράς ενεργοποίησης, της αντιστροφής, της ταχύτητας και της δύναμης στα εκτεταμένα μενού πρέπει να γίνεται από ειδικευμένο τεχνικό.

Προαιρετικές μονάδες και εξωτερικός δέκτης

Παραδείγματα προαιρετικών εξαρτημάτων
ΣυσκευήΣύνδεση / λειτουργία
Εξωτερικός ενσύρματος δέκτηςGN → 20 (0 V)· BN → 5 (+24 V DC)· WH → 21 (παλμός)· YE → 23 (μερικό άνοιγμα). Το HEI3 BiSecur διαθέτει τον αντίστοιχο σύνδεσμο, ενώ το ESEI BiSecur συνδέεται στο BUS.
HOR1 / UAP1 / UAP1-300Οι αντίστοιχοι σύνδεσμοι BUS σύμφωνα με την εικόνα· το HOR1 έχει κατανάλωση 25 mA και το UAP1 45 mA. Λειτουργίες εξωτερικού ρελέ στο μενού 30.
HNA OutdoorΕιδική σύνδεση AKKU, αυτόματη εναλλαγή σε περίπτωση διακοπής ρεύματος. Με την πλακέτα προσανατολισμένη όπως στην εικόνα, το + είναι αριστερά και το − δεξιά· το μαύρο καλώδιο BK συνδέεται στο −. Χρησιμοποιήστε τον αρχικό σύνδεσμο και τις σημάνσεις πολικότητας της προβλεπόμενης μπαταρίας. Πριν από τη συντήρηση, αφαιρέστε τον σύνδεσμο· μην θεωρείτε ότι η αποσύνδεση από το δίκτυο απομονώνει πλήρως τον μηχανισμό κίνησης.

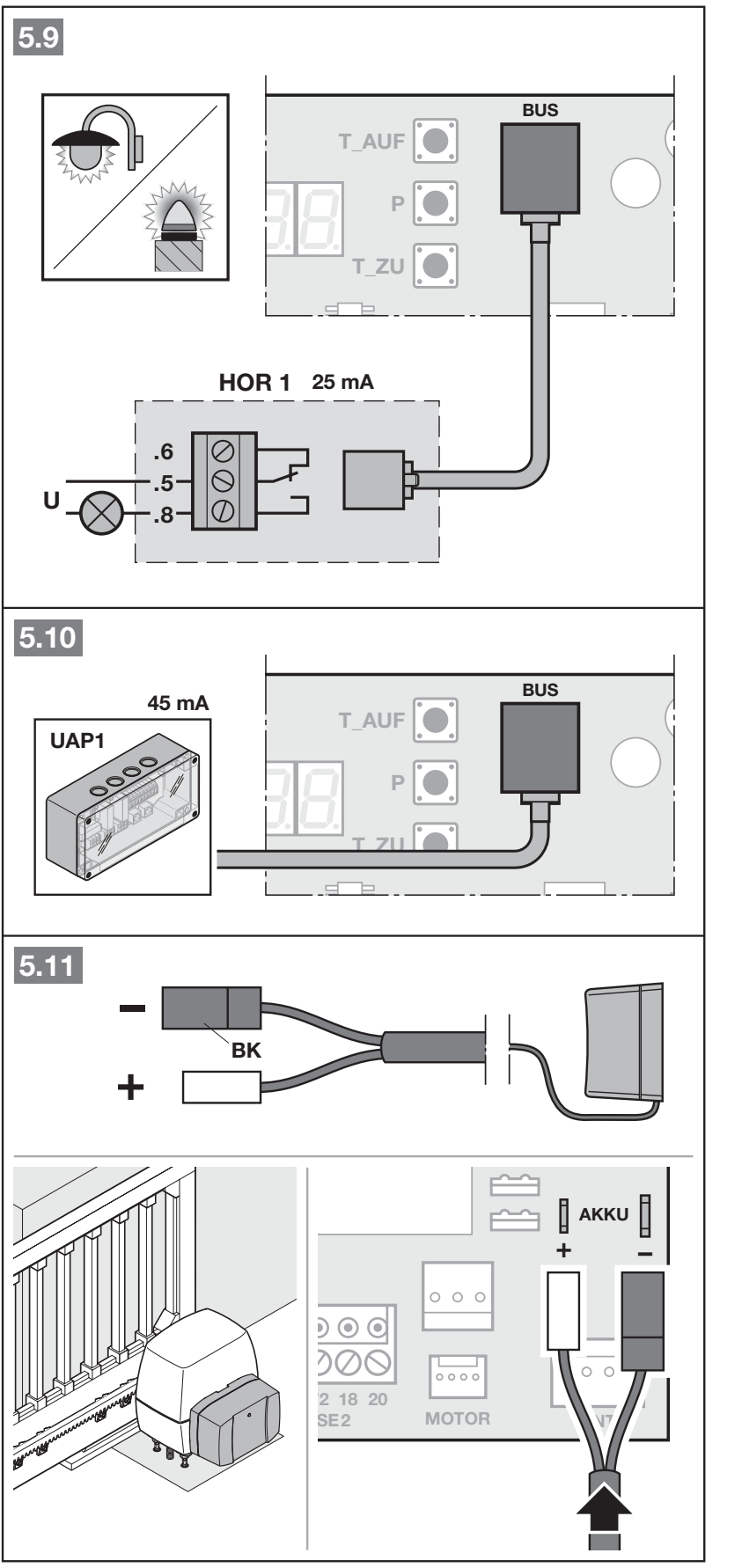

Οι αρχικές συνδέσεις HOR1, UAP1 και μπαταρίας έκτακτης ανάγκης
Οι αρχικές συνδέσεις HOR1, UAP1 και μπαταρίας έκτακτης ανάγκης

Πρώτη εκκίνηση και επιλογή τύπου 03

Τα συστήματα ασφαλείας πρέπει να είναι συνδεδεμένα, οι οπτικές διαδρομές ελεύθερες, η πύλη μηχανικά σε καλή κατάσταση και ο χώρος αποκλεισμένος για άτομα. Κατά τη διαδικασία εκμάθησης αποθηκεύονται οι τελικές θέσεις, οι δυνάμεις και τα συνδεδεμένα συστήματα προστασίας. Η φορά καθορίζεται κατά τη διαδικασία εκμάθησης· μετά την επιτυχή θέση σε λειτουργία, αλλάζει μόνο με επαναφορά εργοστασιακών ρυθμίσεων και νέα εκμάθηση.

  1. Ενεργοποιήστε την τροφοδοσία. Στην οθόνη εμφανίζεται πρώτα το 8.8. και έπειτα το U. Ο τύπος είναι προρυθμισμένος κατά την παράδοση· μετά από επαναφορά εργοστασιακών ρυθμίσεων, επιλέξτε με το κουμπί T_AUF 03 για το LineaMatic H. Επιλέξτε μόνο τον τύπο που αντιστοιχεί στον πραγματικό μηχανισμό κίνησης· διαφορετική επιλογή αλλάζει τις ταχύτητες και τις ρυθμίσεις ασφαλείας.
  2. Κρατήστε πατημένο το P. Κρατήστε το πατημένο για περίπου 2 δευτερόλεπτα. Μετά την εμφάνιση του τύπου και της ένδειξης LA, η μονάδα ξεκινά την εκμάθηση των τελικών θέσεων.
  3. Απασφαλίστε τον μηχανισμό, ανοίξτε την πύλη περίπου κατά 1 m και ασφαλίστε ξανά τον μηχανισμό κίνησης. Κρατήστε πατημένο το T_ZU· η πύλη πρέπει να κινηθεί προς το κλείσιμο. Αν κινηθεί προς την αντίθετη κατεύθυνση, αφήστε στιγμιαία το κουμπί και κρατήστε ξανά πατημένο το T_ZU, σύμφωνα με τη διαδικασία του κατασκευαστή.
  4. Όταν σταματήσει στον μαγνητικό τερματικό διακόπτη, αφήστε το πατημένο κουμπί. Αν η θέση κλεισίματος δεν είναι σωστή, μετακινήστε τον μαγνητικό φορέα, κρατήστε στιγμιαία πατημένο το T_AUF ώστε η πύλη να απομακρυνθεί από τον τερματικό διακόπτη και έπειτα κρατήστε πατημένο το T_ZU μέχρι να σταματήσει ξανά στον τερματικό διακόπτη. Επαναλάβετε αυτή τη διαδικασία αν χρειάζεται.
  5. Κρατήστε πατημένο το T_AUF μέχρι την επιθυμητή θέση ανοίγματος, αφήστε το, ρυθμίστε με ακρίβεια με τα T_AUF/T_ZU και αποθηκεύστε με το κουμπί P.
  6. Για την εκμάθηση των δυνάμεων, πατήστε στιγμιαία το T_ZU και αφήστε την πύλη να κλείσει· έπειτα πατήστε το T_AUF και αφήστε την να ανοίξει πλήρως. Το σύστημα ασφαλείας δεν πρέπει να ενεργοποιηθεί κατά την εκμάθηση των δυνάμεων.
  7. Ρυθμίστε τυχόν εξωτερικό δέκτη σύμφωνα με τις οδηγίες του. Ελέγξτε τα συστήματα προστασίας και τις δυνάμεις σε ολόκληρη την πύλη, τοποθετήστε τα καλύμματα και ενημερώστε τον χρήστη για τη διαδικασία χειροκίνητης απασφάλισης.

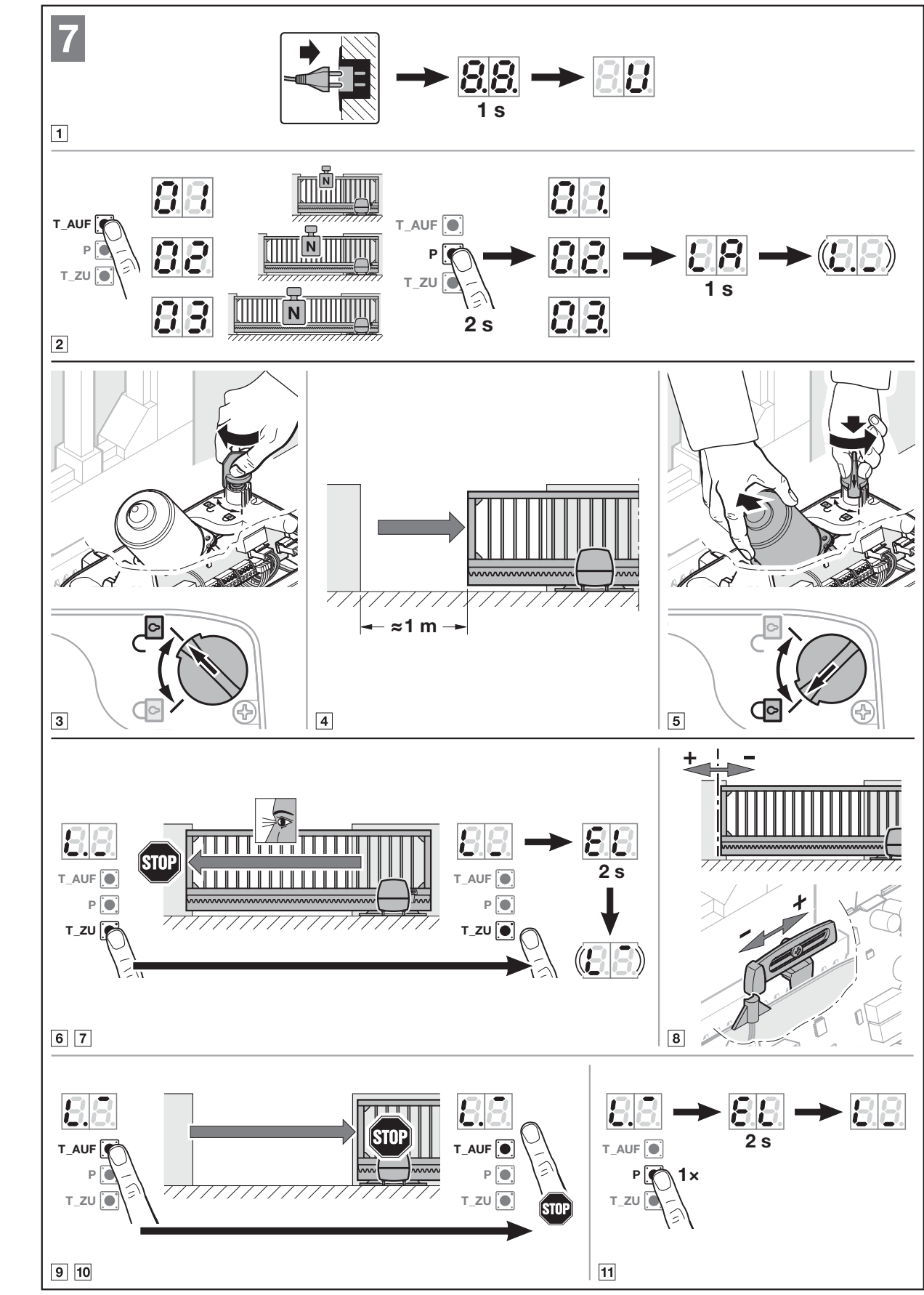

Πρώτη εκμάθηση – επιλογή 03 για LineaMatic H, κλειστή και ανοιχτή θέση
Πρώτη εκμάθηση – επιλογή 03 για LineaMatic H, κλειστή και ανοιχτή θέση

Επανάληψη εκμάθησης μετά από αλλαγή στην πύλη ή στα συστήματα ασφαλείας

Το μενού 10 διαγράφει τη διαδρομή και τις δυνάμεις που έχουν αποθηκευτεί μέχρι τώρα. Μόλις ενεργοποιηθεί, δεν μπορεί να διακοπεί πρόωρα· η διαδικασία εκμάθησης πρέπει να ολοκληρωθεί. Χρησιμοποιείται μετά από αλλαγή στις τελικές θέσεις ή στον μηχανισμό, μετά από συντήρηση ή μετά την προσθήκη φωτοκυττάρων ή αντίστασης ασφαλείας ακμής. Δεν υπάρχει συνήθης χρονικός περιορισμός.

  1. Ανοίξτε την πύλη περίπου κατά 1 m, επιλέξτε το μενού 10 και κρατήστε πατημένο το P για 5 δευτερόλεπτα.
  2. Πατήστε το T_ZU και αφήστε την πύλη να φτάσει στον τερματικό διακόπτη κλεισίματος.
  3. Κρατήστε πατημένο το T_AUF μέχρι την επιθυμητή θέση ανοίγματος, ρυθμίστε αν χρειάζεται και επιβεβαιώστε με το P.
  4. Ενεργοποιήστε το T_ZU για πλήρες κλείσιμο και το T_AUF για πλήρες άνοιγμα, ώστε να εκτελεστεί ξανά η εκμάθηση των δυνάμεων.
  5. Όταν ολοκληρωθεί, η ένδειξη 10 αναβοσβήνει γρήγορα για περίπου 2 δευτερόλεπτα και έπειτα παραμένει αναμμένη. Επιλέξτε 00 και πατήστε στιγμιαία το κουμπί P για επιστροφή στη λειτουργία. Ελέγξτε όλα τα συστήματα προστασίας και τις ρυθμίσεις λειτουργίας.

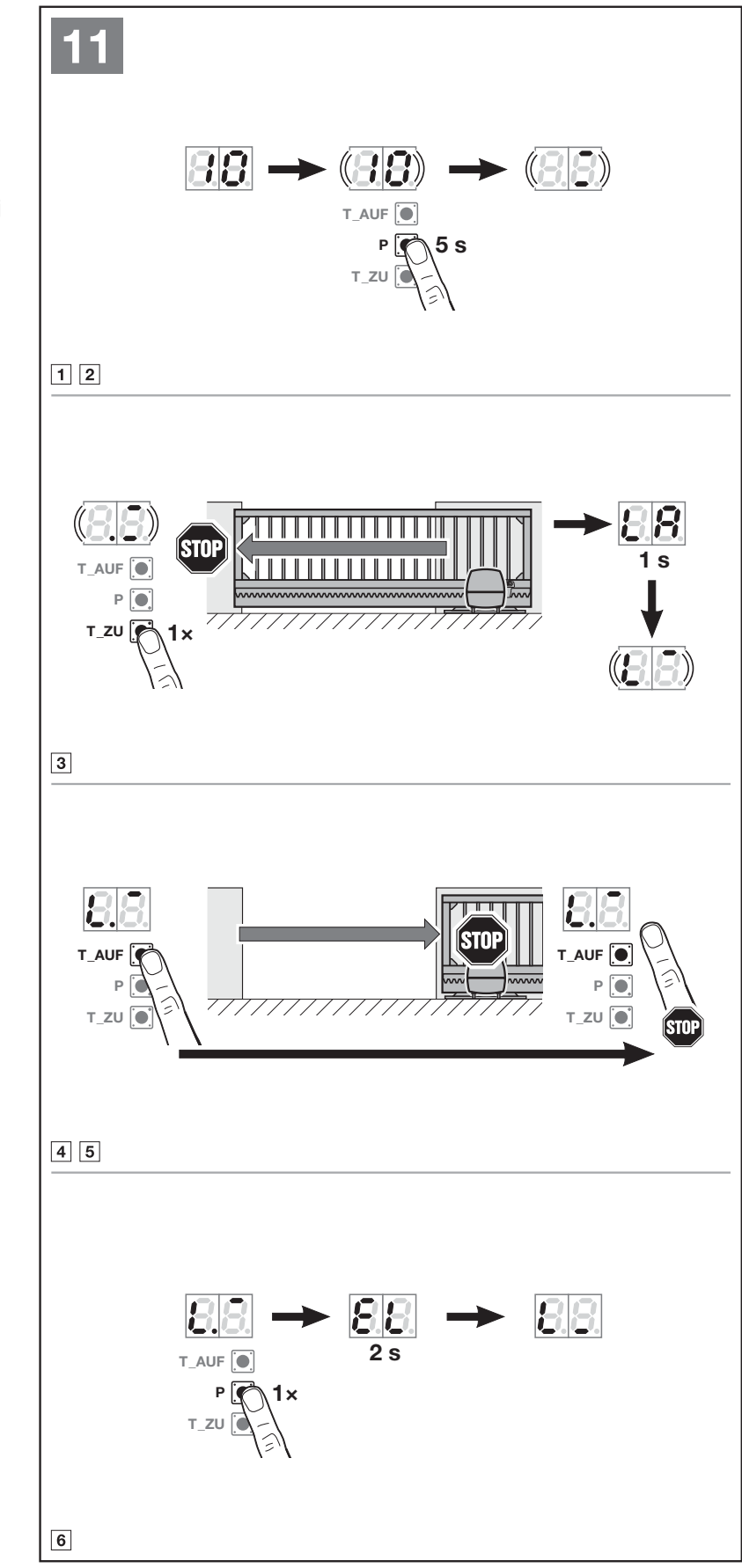

Μενού 10 – νέα εκμάθηση τελικών θέσεων
Μενού 10 – νέα εκμάθηση τελικών θέσεων

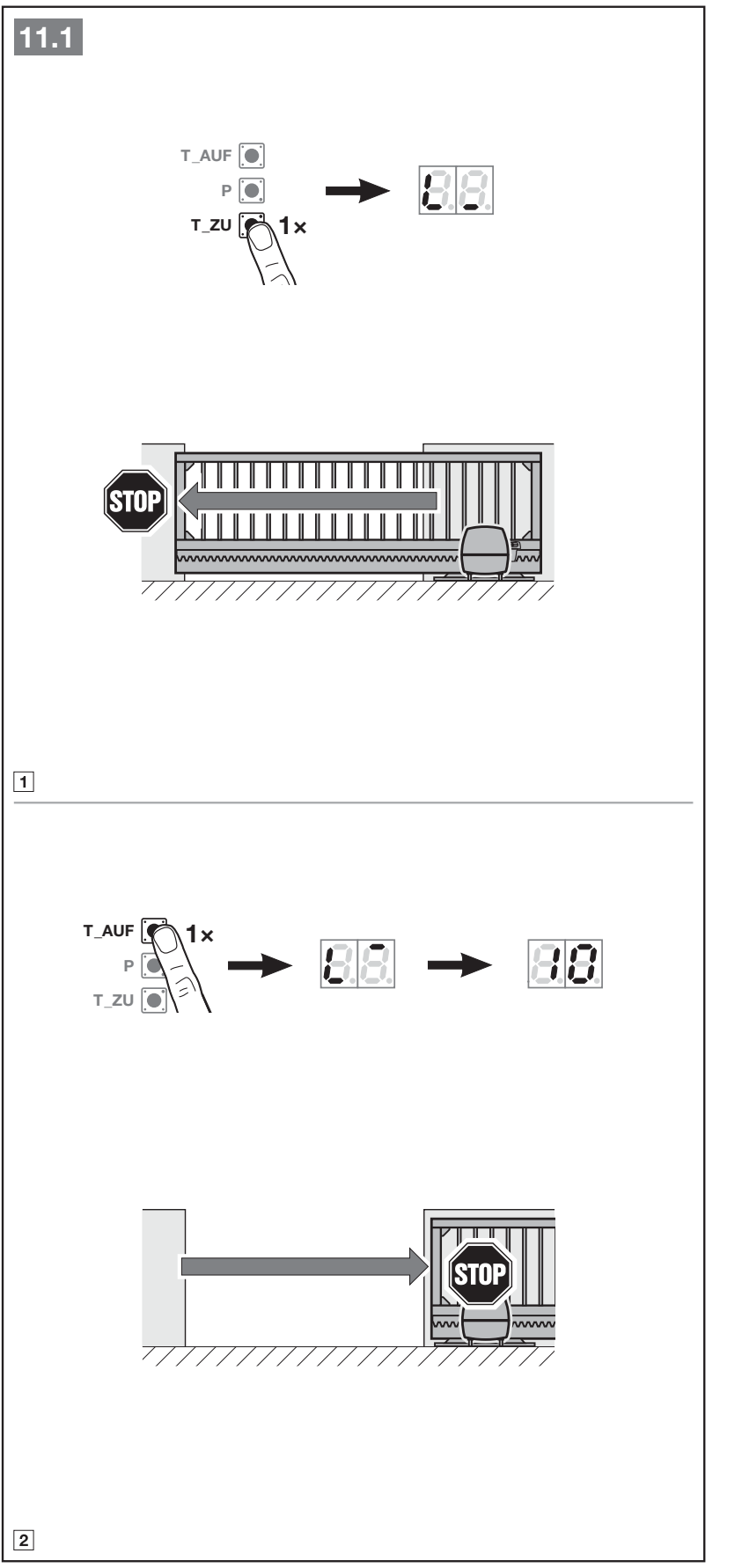

Μενού 10 – ολοκλήρωση εκμάθησης δυνάμεων με πλήρες κλείσιμο και άνοιγμα
Μενού 10 – ολοκλήρωση εκμάθησης δυνάμεων με πλήρες κλείσιμο και άνοιγμα

Προγραμματισμός μέσω οθόνης

Για είσοδο, κρατήστε πατημένο το P για περίπου 5 δευτερόλεπτα, μέχρι να εμφανιστεί το 00. Τα T_AUF/T_ZU επιλέγουν μενού ή παράμετρο. Για μεμονωμένη λειτουργία, κρατήστε πατημένο το P για 2 δευτερόλεπτα· σε μενού με παραμέτρους, πατήστε πρώτα στιγμιαία το P, επιλέξτε την παράμετρο και κρατήστε πατημένο το P για 2 δευτερόλεπτα για αποθήκευση. Η τελεία δίπλα στον αριθμό δηλώνει την ενεργή επιλογή. Επιλέξτε το μενού 00 και πατήστε στιγμιαία το P για έξοδο από τον προγραμματισμό· το συνηθισμένο χρονικό όριο είναι 60 δευτερόλεπτα. Μην θεωρείτε ότι μια νέα παράμετρος έχει αποθηκευτεί αν δεν την επιβεβαιώσετε.

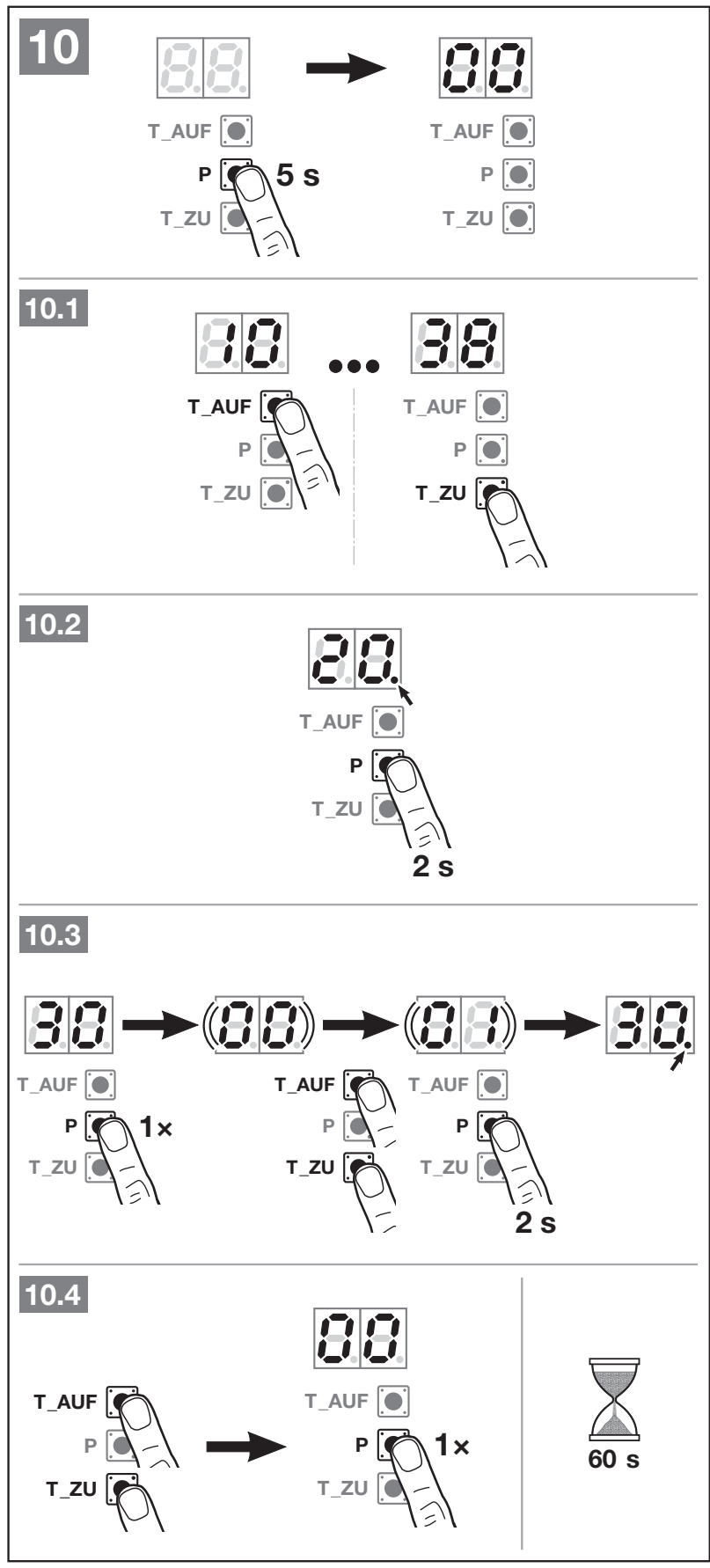

Είσοδος, επιλογή και επιβεβαίωση των δημόσιων μενού LineaMatic
Είσοδος, επιλογή και επιβεβαίωση των δημόσιων μενού LineaMatic

Οι πίνακες παρουσιάζουν τις επιλογές και τη διαδικασία αποθήκευσής τους. Μετά τη ρύθμιση, ελέγξτε την ενεργή παράμετρο και τη λειτουργία ολόκληρης της πύλης. Παρατίθενται τα δημόσια μενού· οι ρυθμίσεις συντήρησης για τη δύναμη, την ταχύτητα και τα όρια αντιστροφής πρέπει να γίνονται από ειδικευμένο τεχνικό.

Δημόσιο μενού LineaMatic H
Μενού / λειτουργίαΕπιλογές και συνθήκες
00 – Είσοδος / έξοδοςΕπιστροφή στη λειτουργία μέσω 00 και σύντομο πάτημα του P.
03 – Τύπος μηχανισμού κίνησης03 – LineaMatic H. Μόνο κατά την πρώτη θέση σε λειτουργία ή μετά από επαναφορά εργοστασιακών ρυθμίσεων· επιλέξτε ανάλογα με τον πραγματικό μηχανισμό κίνησης.
10 – Νέα εκμάθησηΚρατήστε πατημένο το P για 5 s· διαγράφονται η διαδρομή και οι δυνάμεις και απαιτείται να ολοκληρωθεί ξανά η εκμάθηση.
20 – Εσωτερικός φωτισμός απενεργοποιημένοςΑπενεργοποιεί τον φωτισμό που ενεργοποιείται κατά την κίνηση· επιλέγει αυτόματα το 31/07.
21 – Εσωτερικός φωτισμός 30 sΟ φωτισμός παραμένει αναμμένος μετά την ολοκλήρωση της κίνησης· ενεργοποιεί το 31/00.
22 – Εσωτερικός φωτισμός 60 sΟ φωτισμός παραμένει αναμμένος για 60 s· ενεργοποιεί το 31/00.
23 – Εσωτερικός φωτισμός 120 sΟ φωτισμός παραμένει αναμμένος μετά την ολοκλήρωση της κίνησης· ενεργοποιεί το 31/00.
24 – Εσωτερικός φωτισμός 180 sΟ φωτισμός παραμένει αναμμένος μετά την ολοκλήρωση της κίνησης· ενεργοποιεί το 31/00.
25 – Εξωτερικός φωτισμός απενεργοποιημένοςΗ εξωτερική εντολή φωτισμού δεν τον ενεργοποιεί.
26 – Εξωτερικός φωτισμός 5 minΧρόνος 5 min. Ο φωτισμός ενεργοποιείται με εξωτερική εντολή.
27 – Εξωτερικός φωτισμός 10 minΧρόνος εξωτερικού φωτισμού.
28 – Εξωτερικός φωτισμός ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΜόνιμη ενεργοποίηση/απενεργοποίηση μέσω του ρελέ 3 των HOR1 ή UAP1· μην το συνδυάζετε με το 25.
30 – Λειτουργία εξωτερικού ρελέHOR1/UAP1/UAP1-300· παράμετροι παρακάτω.
31 – Λειτουργία εσωτερικού ρελέΕπαφές Option· παράμετροι παρακάτω.
32 – Προειδοποίηση πριν από την κίνησηΕπιλογές 00–10 σύμφωνα με τον παρακάτω πίνακα.
34 – Αυτόματο κλείσιμοΑπαιτείται συνδεδεμένο και ρυθμισμένο φωτοκύτταρο· ρύθμιση παρακάτω.
35 – Αυτόματη λειτουργία μετά από μερικό άνοιγμαΑπαιτείται ρυθμισμένο φωτοκύτταρο· ρύθμιση παρακάτω.
36 – Θέση μερικού ανοίγματοςΚρατήστε πατημένο το P για 5 s, μετακινήστε την πύλη στη θέση με τα T_AUF/T_ZU και πατήστε P για αποθήκευση. Η μονάδα απορρίπτει θέση που βρίσκεται υπερβολικά κοντά.

Μενού 30 και 31 – παράμετροι ρελέ

Παράμετροι λειτουργιών ρελέ
ΠαράμετροςΣημασία
00Λειτουργία φωτισμού: εξωτερικός για το 30, εσωτερικός για το 31. Το μενού 30/00 ενεργοποιεί το 26· το μενού 31/00 ενεργοποιεί το 22.
01 / 02 / 03Ένδειξη θέσης ανοιχτής / κλειστής / μερικώς ανοιχτής.
04Παλμικό σήμα κατά την εντολή ανοίγματος· στο μενού 30, για το εξωτερικό ρελέ, και κατά το μερικό άνοιγμα.
05Ένδειξη σφάλματος.
06Σταθερό σήμα κατά την εκκίνηση/προειδοποίηση πριν από την κίνηση.
07Αναβόσβημα κατά την εκκίνηση/προειδοποίηση πριν από την κίνηση.
08Το ρελέ είναι ενεργοποιημένο κατά την κίνηση και απενεργοποιείται στις τελικές θέσεις.
09Ένδειξη διαστήματος συντήρησης In.
10Αναβόσβημα κατά την εκκίνηση/προειδοποίηση πριν από την κίνηση μόνο κατά το κλείσιμο.

Με τις παραμέτρους 01–10 ενεργοποιείται το μενού 25 για το εξωτερικό ρελέ και το μενού 20 για το εσωτερικό ρελέ. Η προειδοποίηση πριν από την κίνηση λειτουργεί μόνο όταν είναι ενεργοποιημένο το μενού 32. Επομένως, ελέγχετε πάντα την αλλαγή του ρελέ μαζί με το μενού που συνδέεται αυτόματα με αυτήν.

Μενού 32, 34 και 35 – ρυθμίσεις χρόνου

Προειδοποίηση πριν από την κίνηση
Παράμετρος μενού 32Χρόνος / λειτουργία
00απενεργοποιημένη
011 s
022 s
033 s
044 s
055 s
0610 s
0715 s
0820 s
0930 s
1060 s

Χρόνος αναμονής μετά το πλήρες άνοιγμα
Παράμετρος μενού 34Χρόνος / λειτουργία
00απενεργοποιημένο
015 s
0210 s
0430 s
0560 s
0690 s
07120 s
08180 s
09240 s
10300 s

Χρόνος αναμονής μετά το μερικό άνοιγμα
Παράμετρος μενού 35Χρόνος / λειτουργία
00απενεργοποιημένο
01όπως στο 34
025 min
0315 min
0430 λεπτά
0545 λεπτά
0660 λεπτά
0790 λεπτά
08120 λεπτά
09180 λεπτά
10240 λεπτά

Ενεργοποιήστε τον αυτοματισμό 34/35 μόνο αφού εκτελεστεί εκμάθηση του φωτοκυττάρου. Όταν ενεργοποιηθούν, η προειδοποίηση πριν από την κίνηση 32/02 ρυθμίζεται αυτόματα στα 2 δευτερόλεπτα. Κατά το αυτόματο κλείσιμο, μια νέα εντολή σταματά την πύλη. Ρυθμίστε το μερικό άνοιγμα από το μενού 36· αν βρίσκεται πολύ κοντά στην κλειστή θέση, η μονάδα εμφανίζει το σφάλμα 1 και χρησιμοποιεί την ελάχιστη επιτρεπόμενη θέση.

Τηλεχειρισμός μέσω εξωτερικού δέκτη

Σε αυτήν την αυτόνομη επιλογή, το LineaMatic H δεν διαθέτει ασύρματο δέκτη. Για τηλεχειρισμό, πρέπει να προστεθούν κατάλληλος δέκτης και συμβατός πομπός. Η μνήμη των τηλεχειριστηρίων και η διαδικασία εκμάθησης καθορίζονται από τον χρησιμοποιούμενο δέκτη.

  1. Αποσυνδέστε την παροχή δικτύου και τυχόν συσσωρευτή και συνδέστε τον δέκτη σύμφωνα με τις δικές του οδηγίες και το διάγραμμα της πλακέτας.
  2. Για τον εικονιζόμενο ενσύρματο δέκτη, συνδέστε το GN στο 20 (0 V/−), το BN στο 5 (+24 V DC), το WH στο 21 (παλμός) και το YE στο 23 (μερικό άνοιγμα). Συνυπολογίστε την κατανάλωση του δέκτη στο συνολικό όριο των 250 mA.
  3. Συνδέστε τον προβλεπόμενο δέκτη με βύσμα HEI3 BiSecur στην αντίστοιχη υποδοχή· το ESEI BiSecur συνδέεται στην υποδοχή συστήματος BUS. Μη χρησιμοποιείτε το BUS ως αυθαίρετη παροχή +/−.
  4. Αποθηκεύστε τους κωδικούς των τηλεχειριστηρίων στον δέκτη σύμφωνα με τις οδηγίες του. Στη συνέχεια, δοκιμάστε ξεχωριστά τη λειτουργία παλμού, το μερικό άνοιγμα και τυχόν άλλα κανάλια, αφού ασφαλίσετε τον χώρο.

Μην τοποθετείτε το καλώδιο της κεραίας κοντά σε μεταλλικά αντικείμενα. Ο έλεγχος της θέσης της πύλης απαιτεί κατάλληλο αμφίδρομο δέκτη και πομπό· η συχνότητα 868 MHz από μόνη της ή ένας οποιοσδήποτε δέκτης δεν εγγυάται αυτήν τη λειτουργία.

Επαναφορά εργοστασιακών ρυθμίσεων του μηχανισμού κίνησης

Επαναφορά του μηχανισμού κίνησης στις εργοστασιακές ρυθμίσεις

Η επαναφορά εργοστασιακών ρυθμίσεων επαναφέρει τις ρυθμίσεις και διαγράφει τις εκμαθημένες διαδρομές και δυνάμεις. Στη συνέχεια, πρέπει να επιλέξετε ξανά τον τύπο 03 για το LineaMatic H και να ολοκληρώσετε τη διαδικασία εκμάθησης. Το μενού 10 χρησιμοποιείται για νέα, ανεξάρτητη εκμάθηση της διαδρομής και των δυνάμεων. Η διαγραφή των τηλεχειριστηρίων του συνδεδεμένου εξωτερικού δέκτη γίνεται στον ίδιο τον δέκτη, σύμφωνα με τις δικές του οδηγίες.

  1. Αποσυνδέστε το δίκτυο και τον εφεδρικό συσσωρευτή, όπως φαίνεται στην εικόνα. Ασφαλίστε την πύλη ώστε να μην μπορεί να κινηθεί.
  2. Κρατήστε πατημένο το κουμπί P και επανασυνδέστε την τροφοδοσία δικτύου.
  3. Κρατήστε πατημένο το P όσο εμφανίζονται οι ενδείξεις 8.8. και C, μέχρι να εμφανιστεί το U, και έπειτα αφήστε το.
  4. Επιλέξτε τον σωστό τύπο 03 για το LineaMatic H και εκτελέστε ξανά ολόκληρη τη διαδικασία θέσης σε λειτουργία. Ελέγξτε τη λειτουργία του εξωτερικού δέκτη, την ασφάλεια, τους χρόνους και τις δυνάμεις.

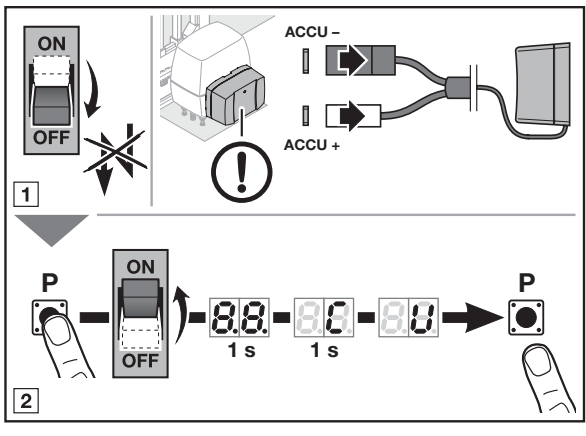

Επαναφορά εργοστασιακών ρυθμίσεων LineaMatic – αποσύνδεση δικτύου/συσσωρευτή και παρατεταμένο πάτημα του P
Επαναφορά εργοστασιακών ρυθμίσεων LineaMatic – αποσύνδεση δικτύου/συσσωρευτή και παρατεταμένο πάτημα του P

Κίνηση αναφοράς μετά από απασφάλιση ή διακοπή ρεύματος

Όταν η θέση είναι άγνωστη μετά από διακοπή ρεύματος ή μετά από τρεις ενεργοποιήσεις του περιορισμού δύναμης, ενδέχεται να απαιτείται κίνηση αναφοράς. Ο επόμενος παλμός εκκινεί την κίνηση μόνο προς την κατεύθυνση κλεισίματος, με μειωμένη ταχύτητα και χωρίς περιορισμό δύναμης. Ο χώρος πρέπει να είναι ασφαλισμένος· αν δεν προστατεύεται από φωτοκύτταρο ή άλλη διάταξη, η κίνηση επιτρέπεται μόνο όταν υπάρχει οπτική επαφή με την πύλη. Μετά από χειροκίνητη αποσύνδεση χωρίς διακοπή ρεύματος, αφού επανασυνδέσετε την τροφοδοσία, αποσυνδέστε την ξανά ώστε να πραγματοποιηθεί νέα αναφορά σύμφωνα με τις οδηγίες.

Διαγνωστικά οθόνης

Μηνύματα σφάλματος και βασικές καταστάσεις
ΈνδειξηΣημασία / διαδικασία
UΟ μηχανισμός κίνησης δεν έχει προγραμματιστεί· εκτελέστε τη διαδικασία θέσης σε λειτουργία.
8.8.Εκκίνηση του μηχανισμού κίνησης· δεν πρόκειται απαραίτητα για σφάλμα.
1 με τελεία που αναβοσβήνειΑδύνατη ρύθμιση του ορίου αντιστροφής ή της θέσης μερικού ανοίγματος· ελέγξτε για εμπόδια και την απόσταση από την κλειστή θέση.
2.1 / 2.2 / 2.3Προστασία SE1 / SE2 / SE3: εμπόδιο, κακή ευθυγράμμιση, πρόβλημα στην καθοδήγηση ή βλάβη της διάταξης.
3 / 5Ενεργοποίηση του περιορισμού δύναμης κατά το κλείσιμο / άνοιγμα· αφαιρέστε το εμπόδιο και ελέγξτε τη μηχανική κίνηση, χωρίς να αυξήσετε αυτόματα τη δύναμη.
4Διακοπή του κυκλώματος HALT12–13· ελέγξτε το κύκλωμα NC και την καλωδίωση.
6Σφάλμα συστήματος ή υπέρβαση του χρόνου λειτουργίας· ειδικός θα ελέγξει την επαναφορά και τη νέα εκμάθηση, και σε περίπτωση βλάβης του μηχανισμού κίνησης θα τον επισκευάσει ή θα τον αντικαταστήσει.
7Σφάλμα επικοινωνίας της πρόσθετης πλακέτας· ελέγξτε την καλωδίωση, τους συνδέσμους και τη μονάδα.
8Μη έγκυρη καταχώριση ή εντολή· ελέγξτε την επιλεγμένη τιμή.
9Ενεργοποίηση/βλάβη της ελεγμένης διάταξης ασφαλείας ή του κυκλώματος 8k2· αφαιρέστε το εμπόδιο και ελέγξτε την προστασία.
13 / 17Υποτάση / σφάλμα τάσης· ελέγξτε την τροφοδοσία και τον συσσωρευτή.
CΆγνωστο σημείο αναφοράς· ασφαλίστε τον χώρο και εκτελέστε κίνηση αναφοράς.
InΈχει παρέλθει το διάστημα συντήρησης· αναθέστε τον έλεγχο της εγκατάστασης.

Συντήρηση και ασφαλής παράδοση

Ο κατασκευαστής χαρακτηρίζει τον μηχανισμό κίνησης ως μη απαιτούντα συντήρηση, ωστόσο ολόκληρη η πύλη χρειάζεται τακτικό έλεγχο. Ελέγχετε τις λειτουργίες ασφαλείας και προστασίας κάθε μήνα, και τις ακμές ευαίσθητες στην πίεση 8k2 και τις μη δοκιμασμένες διατάξεις προστασίας ανά εξάμηνο, σύμφωνα με τις οδηγίες. Ελέγχετε την ομαλή κίνηση, τη στερέωση της οδοντωτής ράγας, την καθοδήγηση, τυχόν φθορές στα καλώδια, την καθαριότητα των φωτοκυττάρων και τη λειτουργία της απασφάλισης. Αναθέστε την άμεση αποκατάσταση των ελαττωμάτων σε ειδικό.

Πριν από τη συντήρηση, αποσυνδέστε όλες τις πηγές τροφοδοσίας και αποτρέψτε την επανενεργοποίησή τους. Μετά την εγκατάσταση και τις τροποποιήσεις, ο τεχνικός ελέγχει την αποτελεσματικότητα της προστασίας, την αντιστροφή της κίνησης και τις δυνάμεις λειτουργίας. Εκπαιδεύει τον χρήστη, παραδίδει τις οδηγίες και στερεώνει την προειδοποιητική πινακίδα σε εμφανές σημείο της πύλης. Τα παιδιά δεν πρέπει να παίζουν στον χώρο κίνησης· η διέλευση επιτρέπεται μόνο αφού η πύλη σταματήσει εντελώς.

Τεχνικά χαρακτηριστικά του Hörmann LineaMatic H 4554321

Παράμετροι LineaMatic H και κυκλωμάτων τροφοδοσίας
ΠαράμετροςΤιμή
Μοντέλο / επιλογή τύπουLineaMatic H /03
Μέγιστο πλάτος πύλης10000 mm
Μέγ. βάρος – επί εδάφους / αυτοφερόμενη800 kg /600 kg
Τροφοδοσία δικτύου230/240 V AC,50/60 Hz· επιτρεπόμενο εύρος 170–260 V AC.
Τάση ελέγχου24 V/37 V DC, εναλλασσόμενη εσωτερική τάση ελέγχου· δεν αποτελεί καθολική έξοδο για τα εξαρτήματα.
Τροφοδοσία παρελκομένων24 V DC· 5=θετικό, 20=0 V· συνολικά μέγ. 250 mA.
Ασύρματος έλεγχοςΟ εξωτερικός δέκτης επιλέγεται ξεχωριστά· η σύνδεση και η μνήμη καθορίζονται από τις οδηγίες του.
Βαθμός προστασίας / θερμοκρασίαIP44 /−20 έως+60 °C
Μέγιστη υγρασία93%, χωρίς συμπύκνωση
Κατανάλωση σε κατάσταση αναμονήςΛιγότερο από 0,5 W
Τερματικές θέσειςΜαγνητικός αισθητήρας reed REED και θέσεις/δυνάμεις που αποθηκεύονται ηλεκτρονικά.
Κύκλοι ανά ημέρα/ώραΣύμφωνα με την πινακίδα κατασκευαστή.
ΠερίβλημαΜεταλλικό χυτό εξάρτημα και πλαστικό ενισχυμένο με ίνες γυαλιού, ανθεκτικά στις καιρικές συνθήκες.

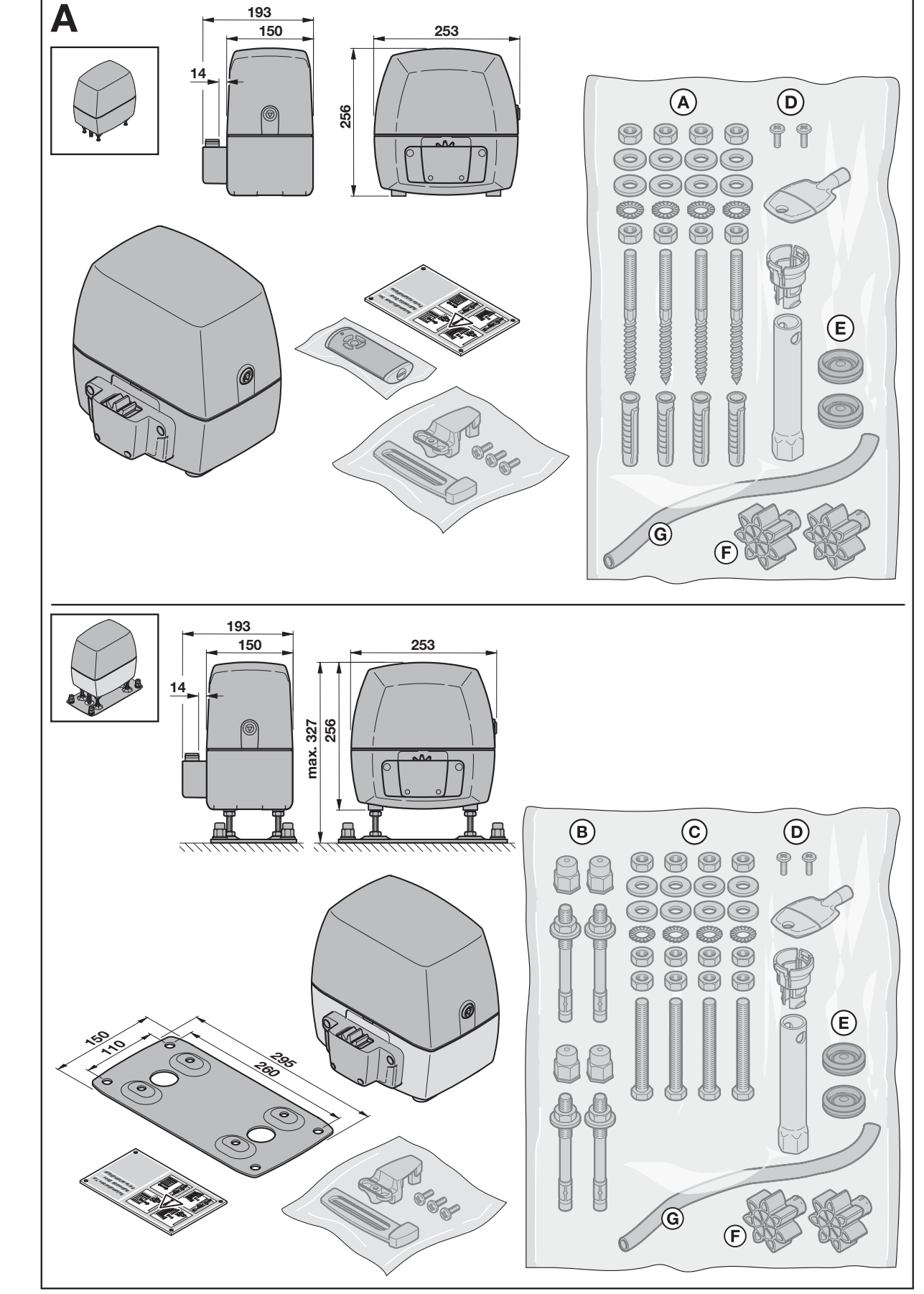

Αρχικές διαστάσεις περιβλήματος – εγκατάσταση χωρίς και με πλάκα δαπέδου
Αρχικές διαστάσεις περιβλήματος – εγκατάσταση χωρίς και με πλάκα δαπέδου

Το διαστασιολογικό σχέδιο αναφέρει το περίβλημα 193 × 253 × 256 mm. Κατά την τοποθέτηση σε πλάκα δαπέδου, το συνολικό ύψος μπορεί να ρυθμιστεί έως τα 327 mm· η πλάκα που απεικονίζεται έχει διαστάσεις κάτοψης 260 × 295 mm. Επιλέξτε το συγκεκριμένο ύψος τοποθέτησης σε σχέση με την οδοντωτή ράγα με βάση τη διάσταση A και όχι μόνο τις εξωτερικές διαστάσεις του καλύμματος.

Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;

Επιλέξτε τον τρόπο που σας εξυπηρετεί:

  1. παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
  2. παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]

Ρωτήστε μας για το προϊόν Hormann LineaMatic H - μεμονωμένος μηχανισμός κίνησης για συρόμενη αυλόπορτα έως 800kg/10m, 4554321

Προϊόν: Hormann LineaMatic H - μεμονωμένος μηχανισμός κίνησης για συρόμενη αυλόπορτα έως 800kg/10m, 4554321
Όνομα:
Ηλεκτρονικό ταχυδρομείο:
Τηλέφωνο:
Κείμενο:
Αυτός ο ιστότοπος προστατεύεται από το reCAPTCHA από το Google.
