Περιγραφή του προϊόντος CAME BXV10AGS - αυτόνομος μηχανισμός κίνησης για συρόμενη πύλη έως 1000kg (A)
Μηχανισμός κίνησης CAME BXV10AGS είναι κατάλληλος για συρόμενες πύλες βάρους έως 1000 kg και μήκους φύλλου έως 20 m. Διαθέτει ηλεκτρομηχανικό διακόπτη τερματισμού. Ο μηχανισμός κίνησης είναι μηαναστρέψιμος. Αναλυτικά τεχνικά χαρακτηριστικά ». Εγχειρίδιο για λήψη ».
CAME BXV10AGS με πλακέτα ZN7 είναι μηχανισμός κίνησης για συρόμενο φύλλο έως 1 000 kg και μήκους 20 m. Η τροφοδοσία δικτύου είναι 230 V AC, ο κινητήρας 24 V DC· οι τερματικοί διακόπτες είναι μηχανικοί. Αξιολογήστε μαζί τις διαστάσεις, το βάρος και την αντίσταση της πύλης.
Η εγκατάσταση και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Πριν από οποιαδήποτε επέμβαση, αποσυνδέστε την τροφοδοσία δικτύου και τυχόν μπαταρίες. Ελέγξτε τα σταθερά στοπ, την προστασία των επικίνδυνων σημείων, τη λειτουργία των συστημάτων ασφαλείας και τις δυνάμεις της ολοκληρωμένης πύλης.
Πριν από την εγκατάσταση, ελέγξτε την πινακίδα στοιχείων, το ZN7, την έκδοση H1 και το μενού. Τα παρακάτω τεχνικά στοιχεία ισχύουν για την περιγραφόμενη έκδοση με F28 = 60–100 %, F8 = 1/2 και U3 = 0/1. Αυτές οι τρεις παράμετροι από μόνες τους δεν προσδιορίζουν ολόκληρο το υλικολογισμικό. Αν η σήμανση ή οι σύνδεσμοι διαφέρουν, χρησιμοποιήστε το αντίστοιχο εγχειρίδιο.
Μεμονωμένος μηχανισμός κίνησης CAME BXV10AGS
Αυτό το εγχειρίδιο αφορά τον μεμονωμένο μηχανισμό κίνησης CAME BXV10AGS (A). Για την προσφορά με τα αξεσουάρ, δείτε την καταχώριση του σετ CAME BXV10AGS.
Το μέγιστο μήκος των 20 m αφορά το φύλλο της πύλης· δεν αντιστοιχεί αυτομάτως στο πλάτος του ελεύθερου ανοίγματος διέλευσης. Η επιλογή A1 δεν αυξάνει τη φέρουσα ικανότητα του ίδιου του μηχανισμού κίνησης.
Αξεσουάρ και παραδείγματα συνδεσμολογίας
Οι συσκευές που ακολουθούν αποτελούν συγκεκριμένα παραδείγματα για τις συνδεσμολογίες που αναφέρονται. Ελέγξτε το περιεχόμενο της συσκευασίας του μεμονωμένου μηχανισμού κίνησης και αν τα αξεσουάρ που παραδίδονται πράγματι συμφωνούν με τη συγκεκριμένη προσφορά· για διαφορετικό τύπο, χρησιμοποιήστε το δικό του εγχειρίδιο.
| Εξάρτημα | Παράδειγμα / χρήση |
|---|---|
| Φωτοκύτταρα | CAME DIR10, 12/24 V AC/DC· εμβέλεια 10 m, ακροδέκτες και δοκιμή. |
| Φάρος | CAME KLED24, 24 V AC/DC, 2 W· σύνδεση 10–E. |
| Ραδιοδέκτης | CAME AF43S και TOP-432EE, παράδειγμα σταθερού κωδικού 433,92 MHz· ελέγξτε τη συμβατότητα της κωδικοποίησης με τη ρύθμιση της πλακέτας. |
| Οδοντωτή κρεμαγιέρα | Οδοντωτές κρεμαγιέρες, μονάδα 4 για αυτό το μοντέλο. |
| Χειρισμός | Διακόπτες, μπουτόν και αναγνώστες· εντολές NO χωρίς δυναμικό και STOP μέσω NC, σύμφωνα με την πλακέτα. |
Εγκατάσταση μηχανισμού κίνησης
Με τον μηχανισμό κίνησης απασφαλισμένο, η πύλη πρέπει να κινείται εύκολα σε όλη τη διαδρομή, χωρίς κλίση, φθαρμένους τροχούς ή κίνδυνο να βγει από τον οδηγό. Ελέγξτε τα σταθερά μηχανικά στοπ στην ανοιχτή και στην κλειστή θέση, τη σταθερότητα της βάσης και την προστασία στα σημεία όπου το φύλλο θα μπορούσε να παγιδεύσει κάποιον. Στον χώρο του μηχανισμού κίνησης δεν πρέπει να λιμνάζει νερό ούτε να πέφτει απευθείας πάνω του πίδακας νερού. Αν το συρόμενο φύλλο διαθέτει ενσωματωμένη ανθρωποθυρίδα, η μηχανοκίνητη κίνηση πρέπει να είναι δυνατή μόνο όταν αυτή έχει ασφαλίσει με ασφάλεια.

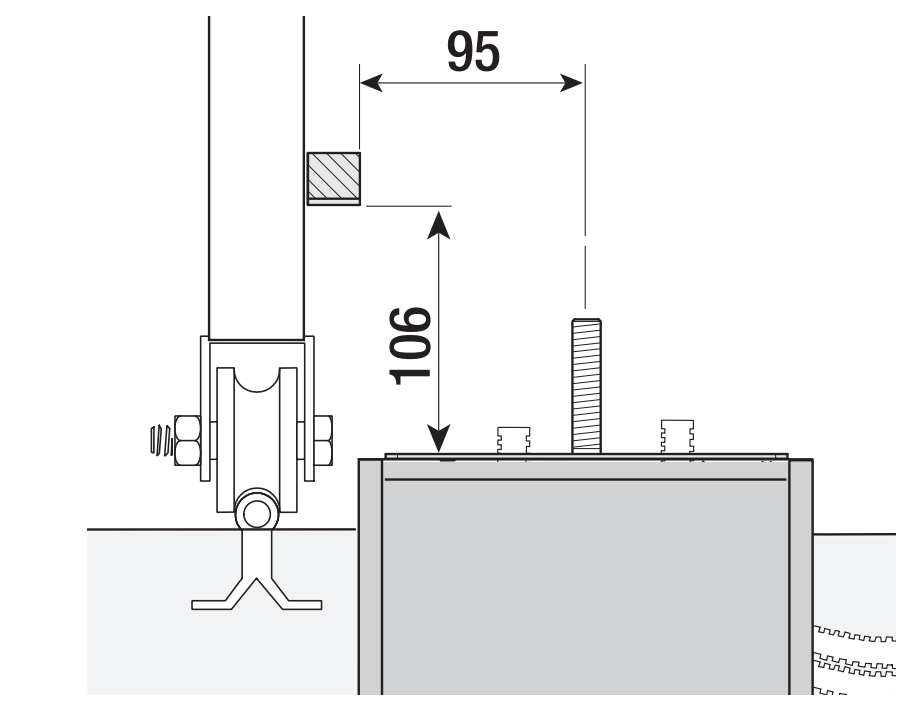

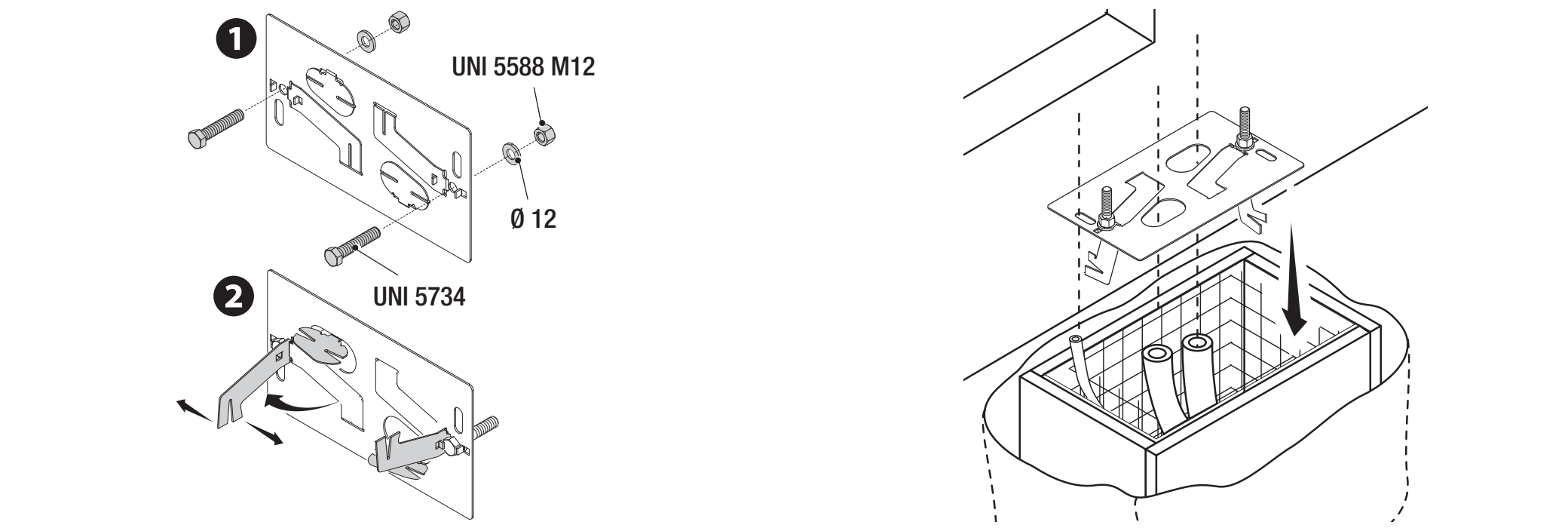

Βάση και πλάκα αγκύρωσης

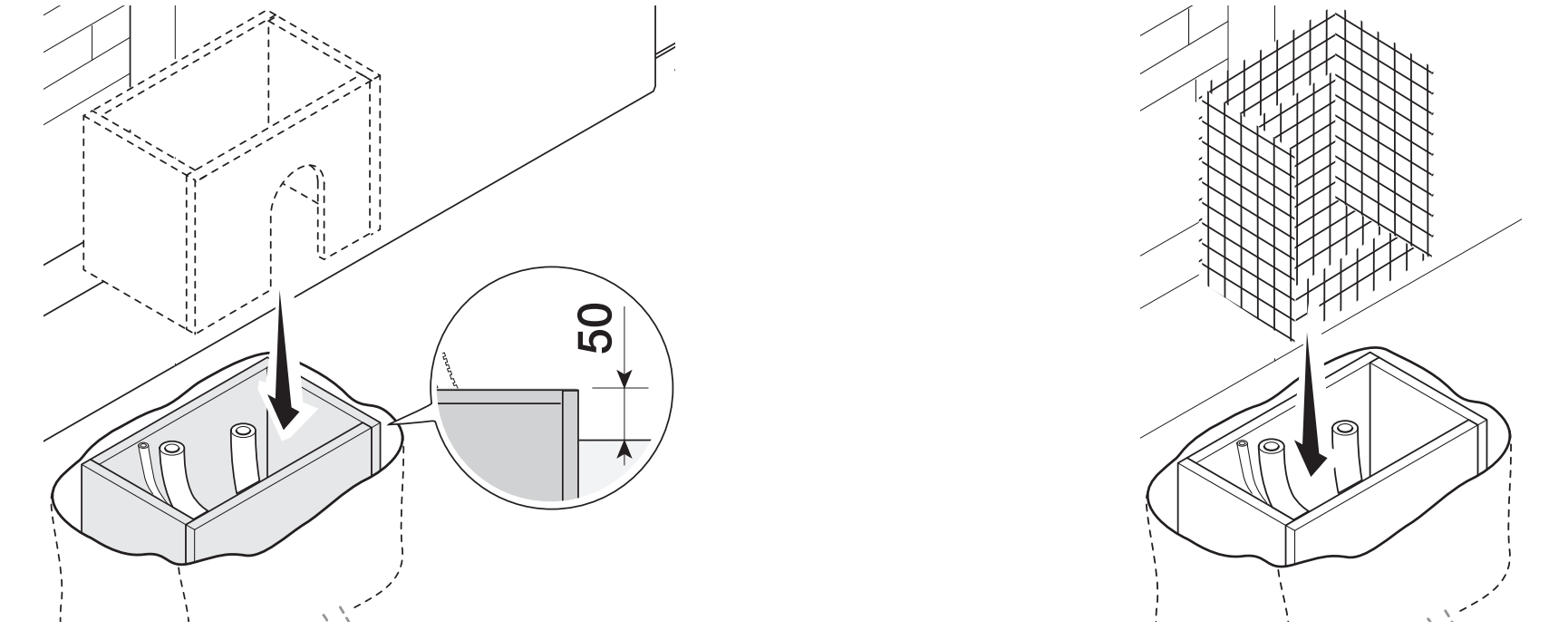

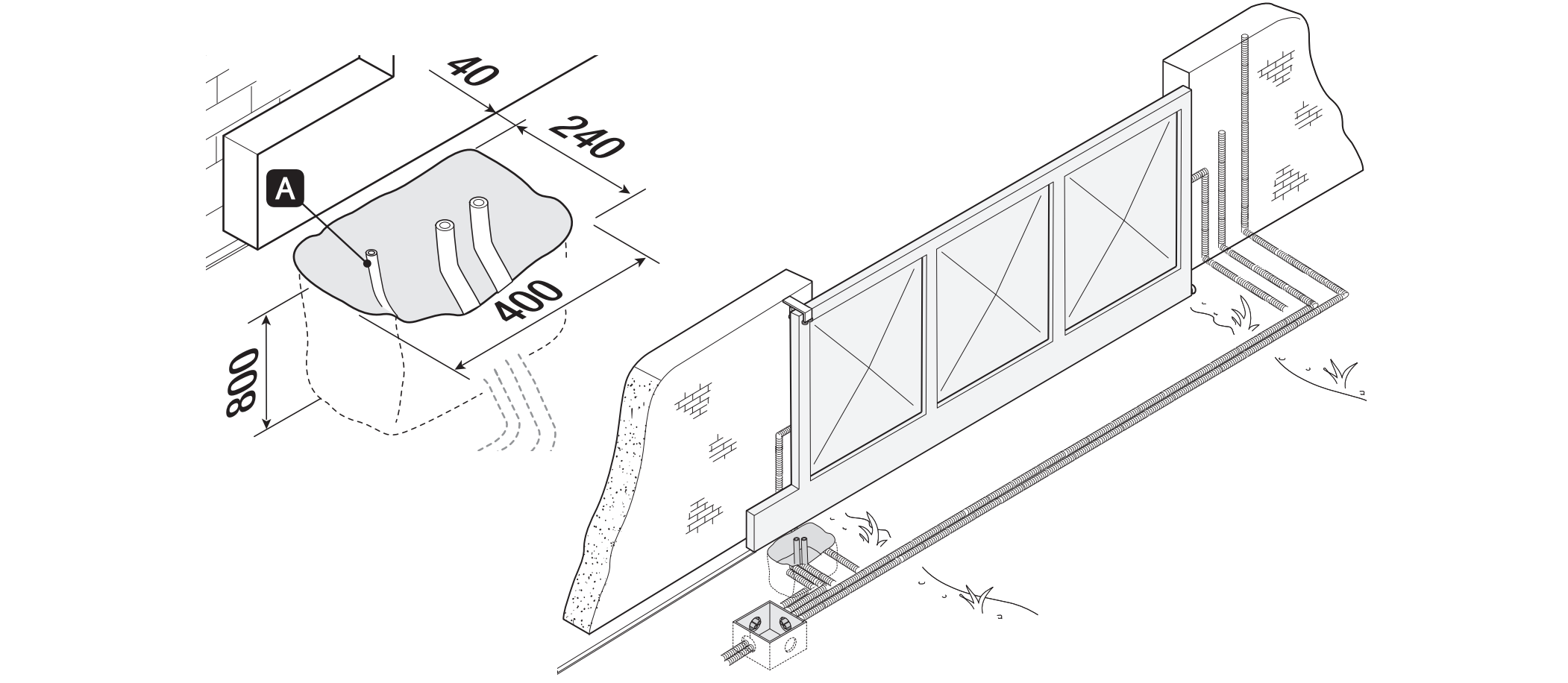

Το παράδειγμα εγκατάστασης προβλέπει εκσκαφή 400 × 240 mm και βάθος 800 mm. Προσαρμόστε τις διαστάσεις της βάσης στο έδαφος και στη συγκεκριμένη πύλη. Ο ξυλότυπος προεξέχει 50 mm από το έδαφος· χρησιμοποιήστε οπλισμό και αγκύρια M12. Για την τροφοδοσία του μηχανισμού κίνησης συνιστάται σωλήνας διέλευσης Ø 40 mm, για τα αξεσουάρ Ø 25 mm και, αν χρειάζεται, για το συρματόσχοινο απασφάλισης Ø 20 mm.
Τοποθετήστε την πλάκα αγκύρωσης οριζόντια, περάστε τα καλώδια από τις οπές της και αφήστε τα σπειρωτά τμήματα των αγκυρίων να προεξέχουν από την επιφάνεια. Αφήστε το σκυρόδεμα να ωριμάσει για τουλάχιστον 24 ώρες. Καθορίστε τη θέση της πλάκας ως προς την κρεμαγιέρα σύμφωνα με το σχέδιο: η οριζόντια απόσταση 95 mm και το ύψος 106 mm αφορούν τις επισημασμένες επιφάνειες στην τομή. Μην τα συγχέετε με τις διαστάσεις της βάσης.

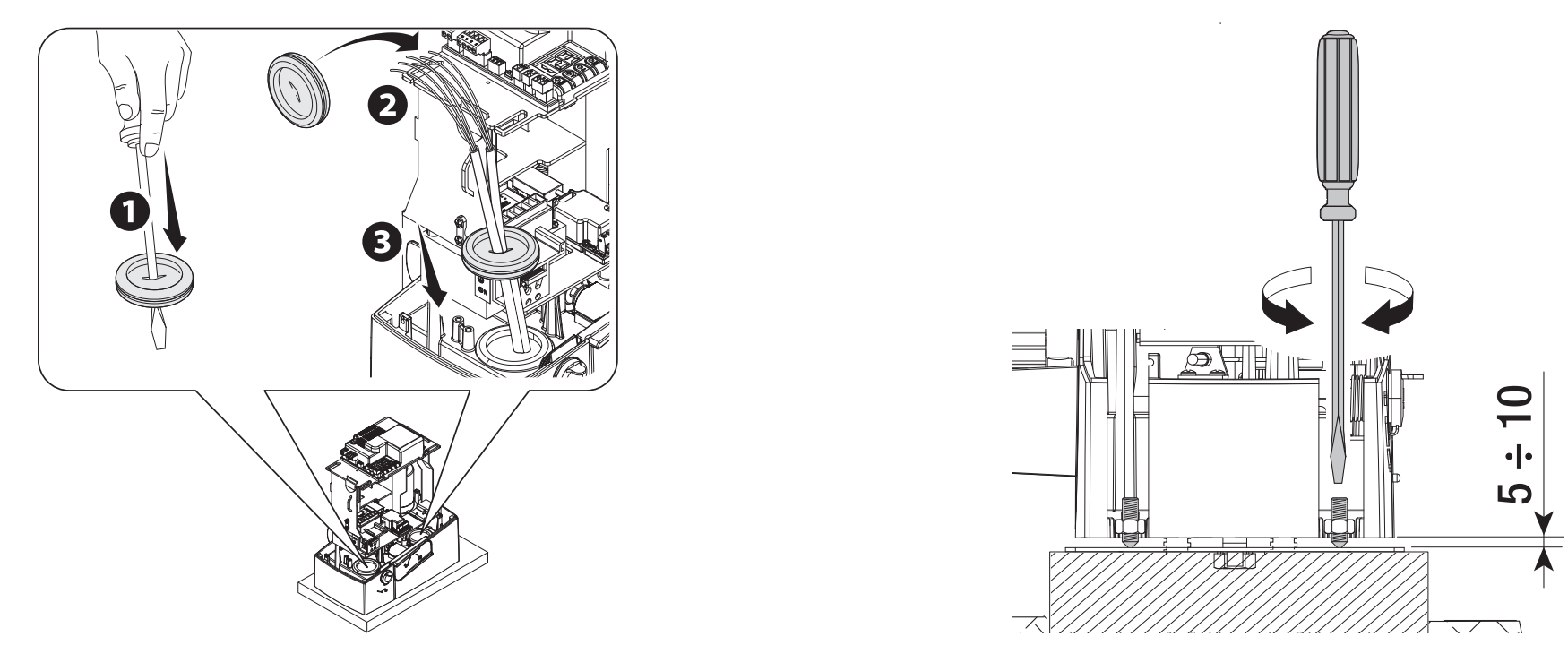

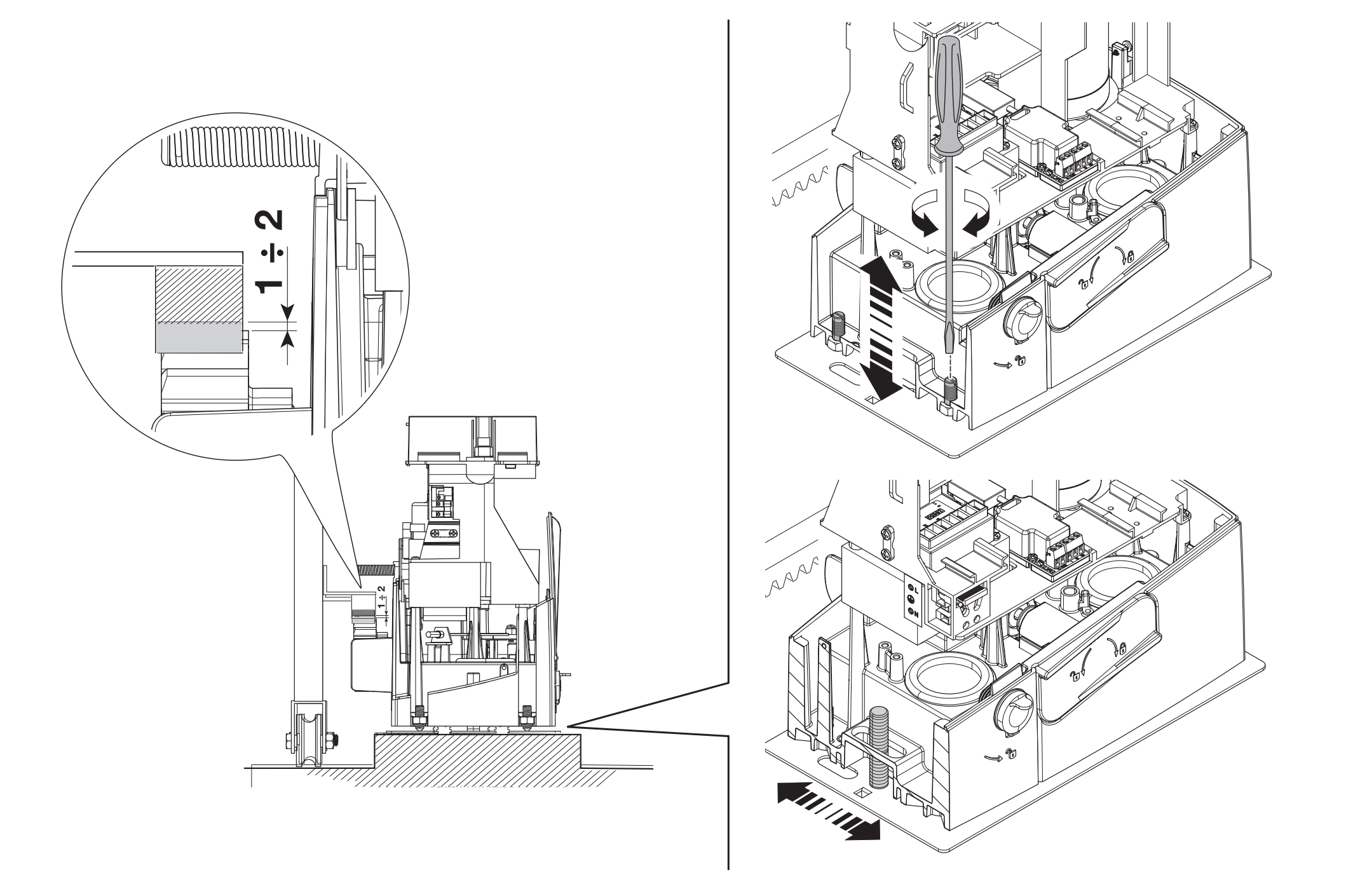

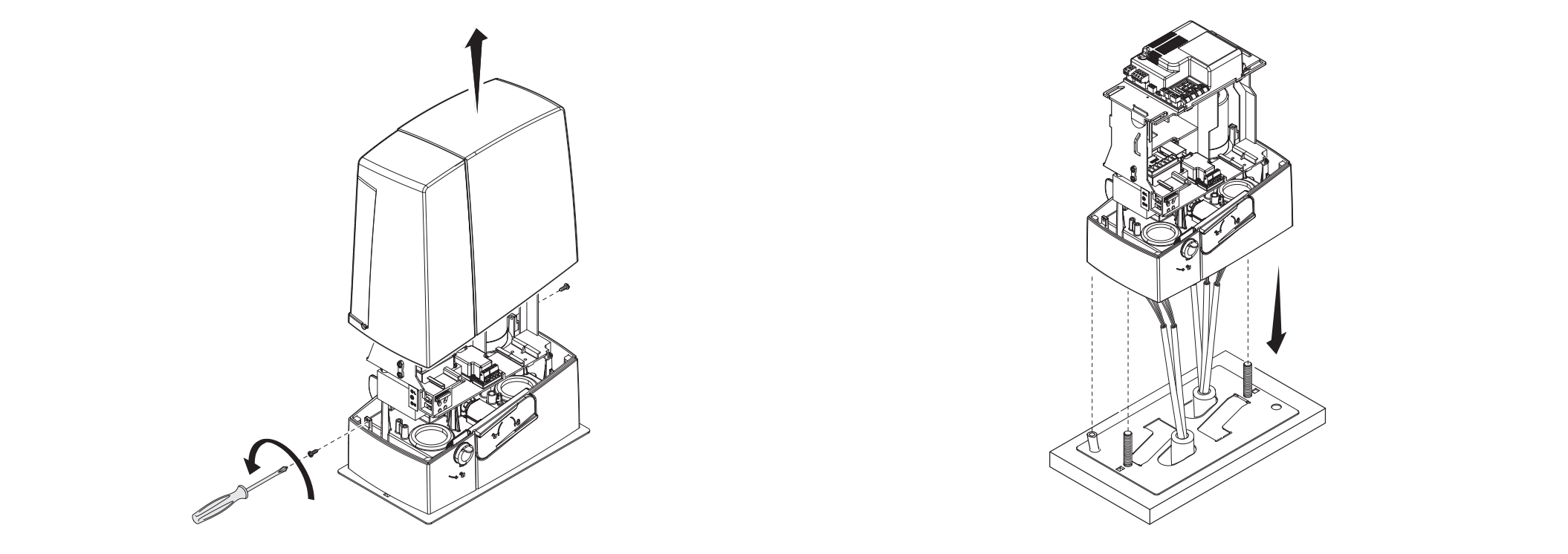

Τοποθέτηση και ρύθμιση ύψους
Αφαιρέστε το κάλυμμα και τοποθετήστε τον μηχανισμό κίνησης στην πλάκα. Τα καλώδια πρέπει να περάσουν από το κάτω μέρος του περιβλήματος και από τους σωστά τοποθετημένους στυπιοθλίπτες. Κατά τη ρύθμιση, ανασηκώστε τον μηχανισμό κίνησης με τα ρυθμιζόμενα σπειρωτά πέλματα κατά 5–10 mm, ώστε να υπάρχει περιθώριο για τη ρύθμιση της εμπλοκής.

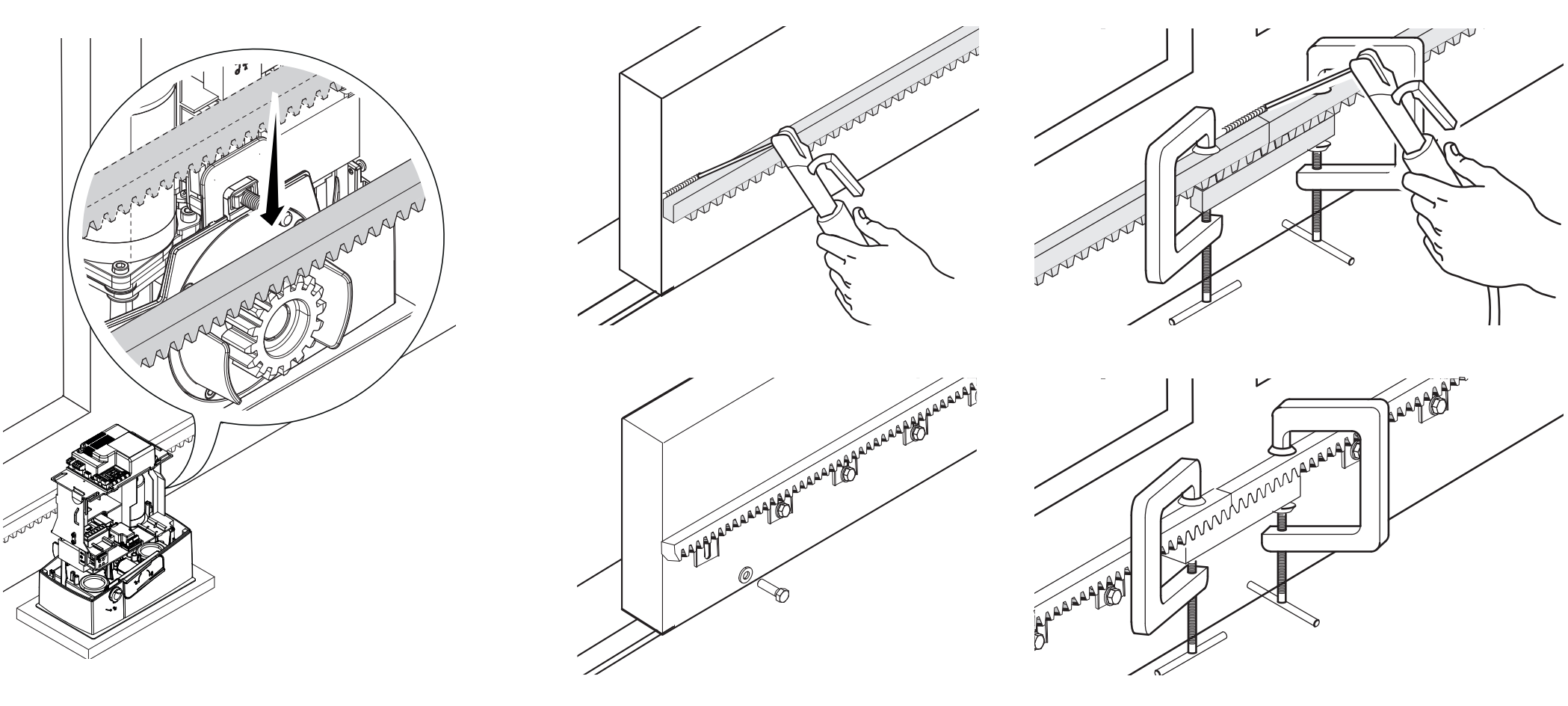

Κρεμαγιέρα και διάκενο εμπλοκής
Απασφαλίστε τον μηχανισμό κίνησης και στερεώστε την κρεμαγιέρα καθώς μετακινείτε το φύλλο με το χέρι. Για την ένωση των τμημάτων, χρησιμοποιήστε ένα βοηθητικό τμήμα κρεμαγιέρας κάτω από τον αρμό, ώστε τα δόντια να ευθυγραμμίζονται ομαλά. Μετά την εγκατάσταση, ρυθμίστε την κατακόρυφη και την οριζόντια θέση του μηχανισμού κίνησης.
Αφήστε διάκενο 1–2 mm μεταξύ της κρεμαγιέρας και του πινιόν. Το βάρος της πύλης δεν πρέπει να στηρίζεται στον μηχανισμό κίνησης. Μετακινήστε την πύλη με το χέρι σε όλη τη διαδρομή, ελέγξτε την εμπλοκή και τους αρμούς της κρεμαγιέρας και, μόνο τότε, σφίξτε τα παξιμάδια και τις ροδέλες στα αγκύρια.

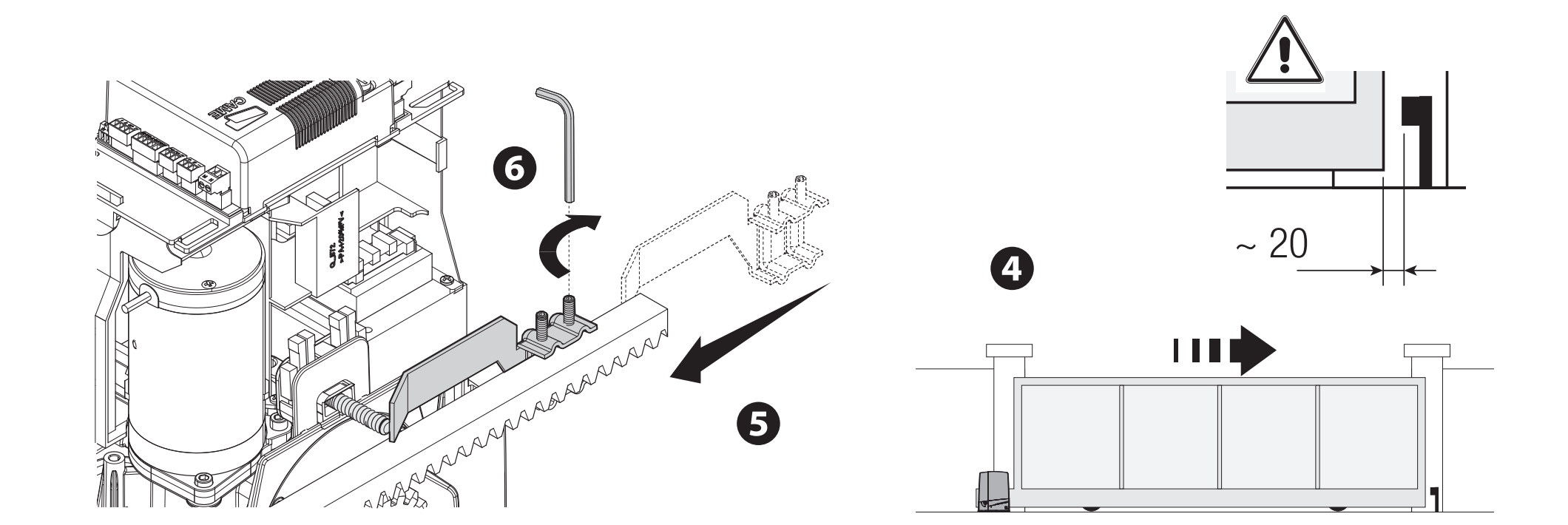

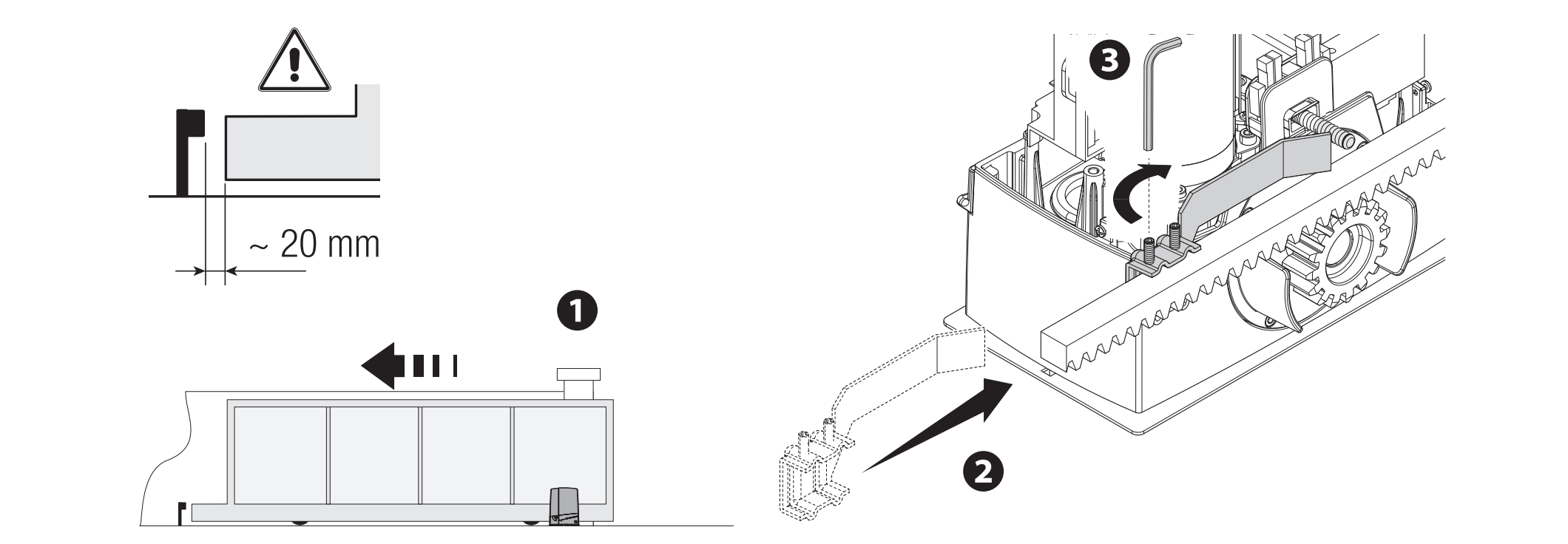

Μηχανικοί τερματικοί διακόπτες
Μετακινήστε χειροκίνητα το φύλλο στην ανοιχτή θέση. Στερεώστε στην κρεμαγιέρα το έκκεντρο ενεργοποίησης για το άνοιγμα, έτσι ώστε η προεξοχή του να ενεργοποιεί αξιόπιστα τον μικροδιακόπτη με ελατήριο. Ρυθμίστε με τον ίδιο τρόπο το έκκεντρο ενεργοποίησης για το κλείσιμο. Ασφαλίστε καλά τα έκκεντρα· το σταθερό μηχανικό στοπ της πύλης και το έκκεντρο ενεργοποίησης του μηχανισμού κίνησης επιτελούν διαφορετικές λειτουργίες.
Στη διάταξη που απεικονίζεται, αφήστε στην τερματική θέση περίπου 20 mm απόσταση από το σταθερό στοπ. Ελέγξτε την τελική διαδρομή με την πραγματική ταχύτητα και υπό φορτίο.
Καλωδίωση
| Σύνδεση | Καλώδιο / προϋπόθεση |
|---|---|
| Δίκτυο 230 V AC, L/N/PE | 3G × 1,5 mm² έως 20 m· 3G × 2,5 mm² για 20–30 m. |
| Στοιχεία χειρισμού | Αριθμός αγωγών ανάλογα με τον τρόπο χειρισμού, διατομή 0,5 mm² για τις αναφερόμενες μικρές διαδρομές. |
| Φωτοκύτταρα DIR10 | TX: 2 × 0,5 mm²· RX: 4 × 0,5 mm². Τηρήστε τη σύνδεση TX και την επαφή NC. |
| Κεραία | RG58, έως 10 m· συνιστάται έως 5 m. |
| RSE / CRP | UTP CAT 5· ξεχωριστή σειριακή σύνδεση, όχι τροφοδοσία κινητήρα. |
Ο αριθμός των αγωγών πρέπει να καλύπτει ολόκληρο το επιλεγμένο διάγραμμα. Σε μεγαλύτερη διαδρομή, παράλληλα φορτία ή με διαφορετικά παρελκόμενα, ο τεχνικός πρέπει να υπολογίσει εκ νέου τη διατομή με βάση το ρεύμα και την πτώση τάσης. Προστατεύστε τα καλώδια από φθορές και από επαφή με τον κινητήρα ή τον μετασχηματιστή· περάστε κατάλληλα χωριστά την παροχή δικτύου και τα κυκλώματα χαμηλής τάσης.

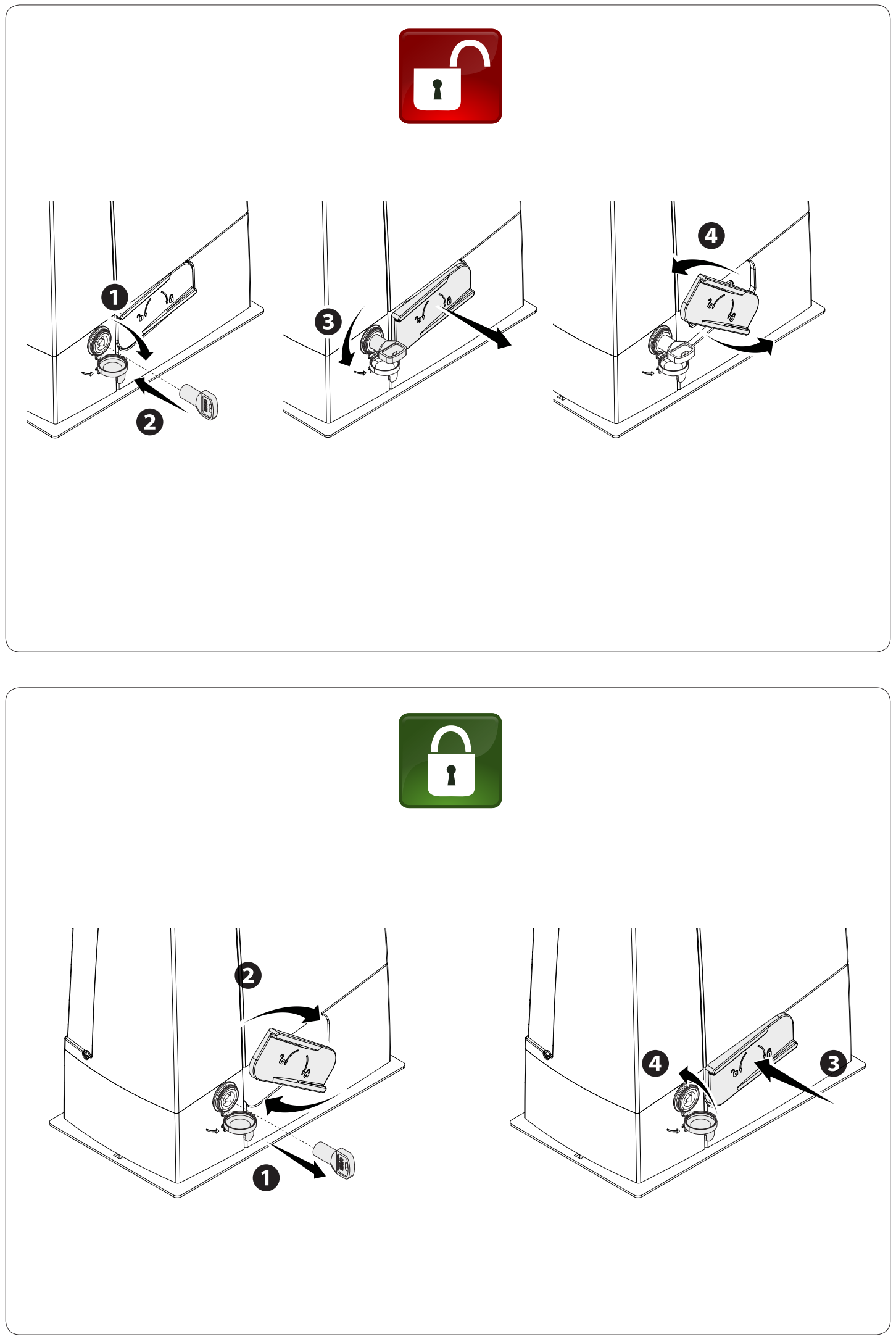

Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Πριν από τη χειροκίνητη μετακίνηση, αποσυνδέστε την τροφοδοσία και ασφαλίστε το φύλλο. Η απασφάλιση μιας κατεστραμμένης ή μη ζυγοσταθμισμένης πύλης μπορεί να προκαλέσει ανεξέλεγκτη κίνηση.
- Τοποθετήστε το κλειδί στην κλειδαριά και στρέψτε το προς την κατεύθυνση του βέλους στην εικόνα.
- Τραβήξτε και ανοίξτε τον μοχλό απασφάλισης όπως φαίνεται στην εικόνα.
- Μετακινείτε την πύλη χειροκίνητα και ελεγχόμενα, χωρίς άτομα στην τροχιά κίνησής της.
- Για να ασφαλίσετε ξανά τον μηχανισμό, επαναφέρετε τον μοχλό στην αρχική θέση και κλειδώστε τον. Πριν δώσετε εντολή στον κινητήρα, βεβαιωθείτε ότι ο μηχανισμός κίνησης είναι ασφαλισμένος.

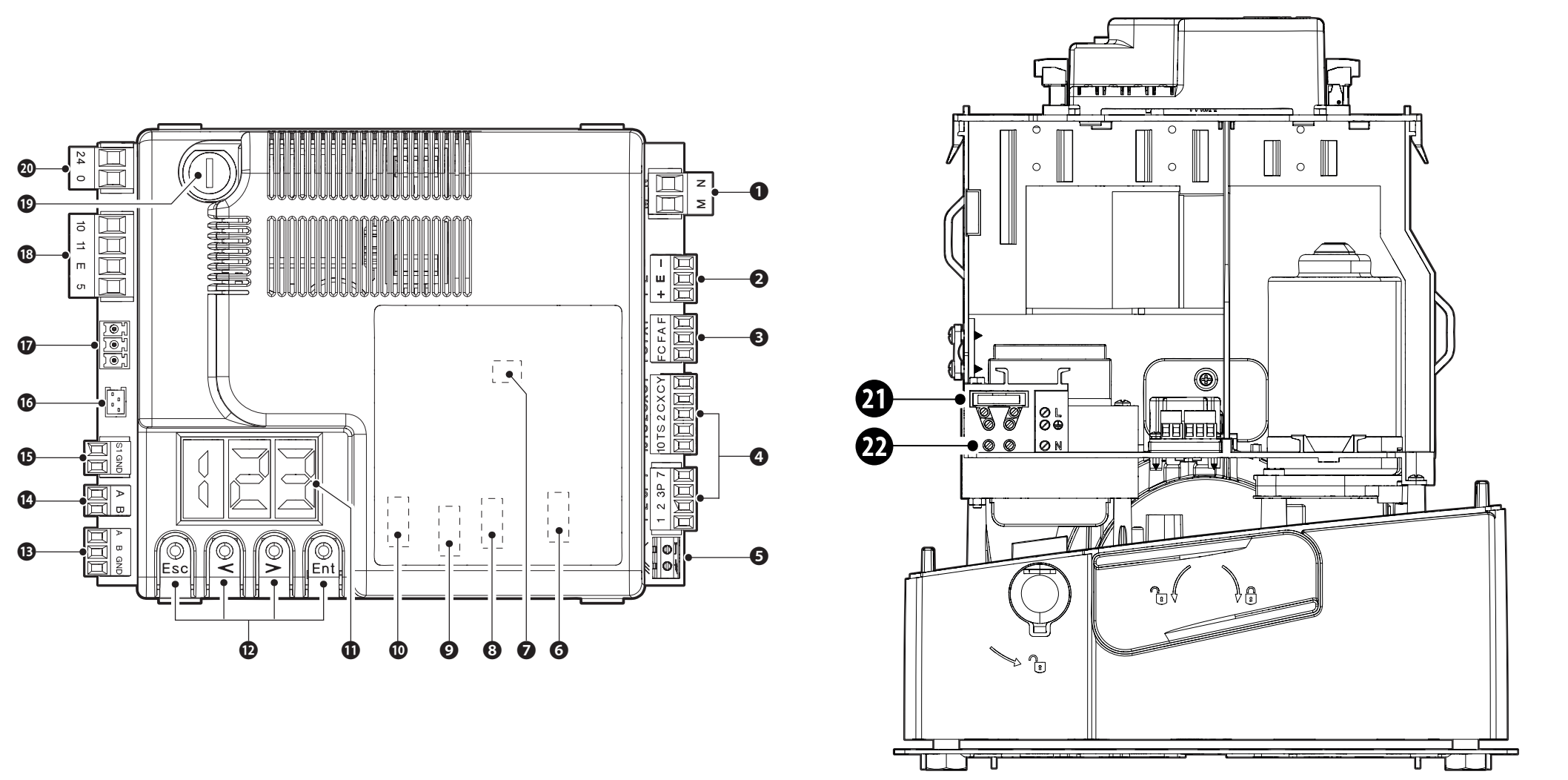

Επισκόπηση της πλακέτας ελέγχου ZN7

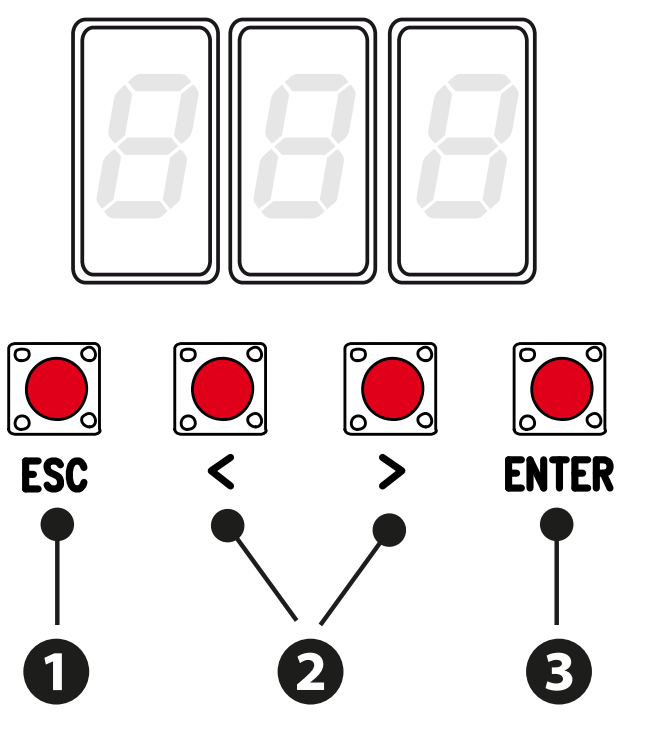

Η ZN7 διαθέτει οθόνη και κουμπιά ESC, βέλη και ENTER. Οι ρυθμίσεις, οι χρόνοι και οι χρήστες διαχειρίζονται μέσω του μενού. Οι υποδοχές AF, Memory Roll, R700/R800, RSE και RIOCN8WS έχουν ξεχωριστές λειτουργίες· τοποθετείτε ή αφαιρείτε την κάρτα μόνο όταν είναι αποσυνδεδεμένα τόσο το δίκτυο όσο και οι μπαταρίες.
| Αριθμός εικόνας | Στοιχείο |
|---|---|
| 1 / 2 / 3 | Κινητήρας / κωδικοποιητής / τερματικοί διακόπτες |
| 4 / 5 / 6 | Εντολές και ασφάλεια / κεραία / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 ή R800 / RSE / RIOCN8WS |
| 11 / 12 | Οθόνη / κουμπιά προγραμματισμού |
| 13 / 14 / 15 | Σειριακή σύνδεση A–B–GND / πληκτρολόγιο A–B / αναγνώστης πομποδέκτη S1–GND |
| 16 / 17 / 18 | Μονάδα GSM / RGP1 / παρελκόμενα και φωτισμός |
| 19 / 20 / 21 / 22 | Ασφάλεια παρελκομένων / είσοδος πλακέτας / ασφάλεια δικτύου / παροχή δικτύου |
Ακροδέκτες και τροφοδοσία ZN7
| Ακροδέκτες | Χρήση / τάση / πολικότητα |
|---|---|
| L / N / PE | Δίκτυο 230 V AC, 50/60 Hz για BXV10AGS. Το PE είναι ο αγωγός προστασίας· το AC δεν έχει +/−. |

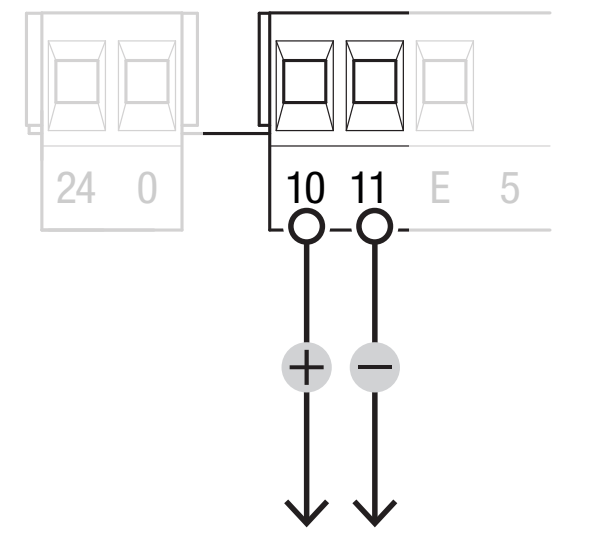

| 10 / 11 | Παρελκόμενα: συνήθως 24 V AC, σε λειτουργία με μπαταρία 24 V DC, συνολική κατανάλωση έως 40 W. Σε DC 10 = συν (+), 11 = πλην (−)· σε AC χωρίς πολικότητα. |
| 10 / E | Φάρος ή φωτισμός κύκλου, 24 V AC/DC, μέγ. 25 W. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το E η έξοδος με διακόπτη. |
| 10 / 5 | Ένδειξη κατάστασης πύλης, 24 V AC/DC, μέγ. 3 W. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το 5 η έξοδος με διακόπτη· δεν προορίζεται για συνεχή τροφοδοσία. |
| 24 / 0 | Εσωτερική παροχή της πλακέτας από το τμήμα τροφοδοσίας· μην τη συνδέετε ως έξοδο παρελκομένων ή ως εξωτερική είσοδο μπαταριών. |
| M / N | Κινητήρας 24 V DC· διατηρήστε τη συνδεσμολογία της σωστής διάταξης. Δεν είναι παροχή 230 V. |
| + / E / − | Κωδικοποιητής: τροφοδοσία +/− και σήμα E· δεν είναι γενική έξοδος παρελκομένων. |
| F / FA, F / FC | F κοινός, FA άνοιγμα, FC κλείσιμο· επαφές τερματισμού NC χωρίς πολικότητα. |
| A / B / GND – RSE | Σειριακή διεπαφή με κάρτα RSE· μην τη συγχέετε με το A/B του πληκτρολογίου. |

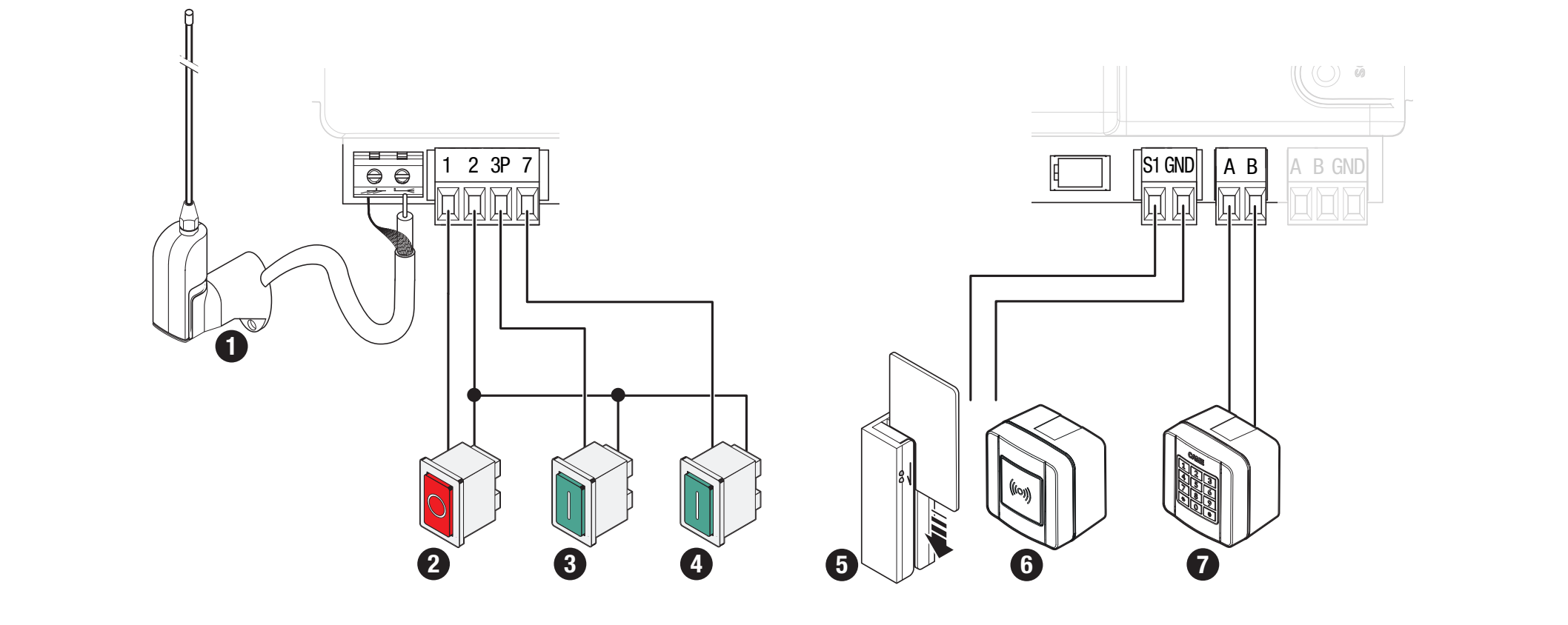

Εντολές και επαφές ασφαλείας
| Ακροδέκτες | Επαφή / λειτουργία |
|---|---|
| 1–2 | NC STOP· ενεργοποιήστε F1 = ON, εάν είναι συνδεδεμένο. Εργοστασιακή ρύθμιση F1 = OFF. Χωρίς πολικότητα. |
| 2–7 | Εντολή NO· η λειτουργία επιλέγεται από το F7. Επαφή χωρίς τάση και χωρίς πολικότητα. |
| 2–3P | Μερικό ή πλήρες άνοιγμα NO, ανάλογα με τη ρύθμιση F8. Επαφή χωρίς τάση και χωρίς πολικότητα. |
| 2–CX / 2–CY | Είσοδοι ασφαλείας NC· ρυθμίστε F2/F3. Χωρίς πολικότητα. |
| 10 / TS | Κλάδος τροφοδοσίας φωτοκυττάρων με έλεγχο, σύμφωνα με το διάγραμμα· μην ενεργοποιήσετε το F5 χωρίς σωστή συνδεσμολογία. |
| A–B / R800 | Πληκτρολόγιο κωδικού με κάρτα αποκωδικοποίησης R800, F14 = 1. |
| S1–GND / R700 | Πομποδέκτης ή αναγνώστης με R700, F14 = 0. |
| Κεραία / AF | RG58 και πρόσθετη κάρτα ραδιοσυχνοτήτων κατάλληλης συχνότητας/κωδικοποίησης. |

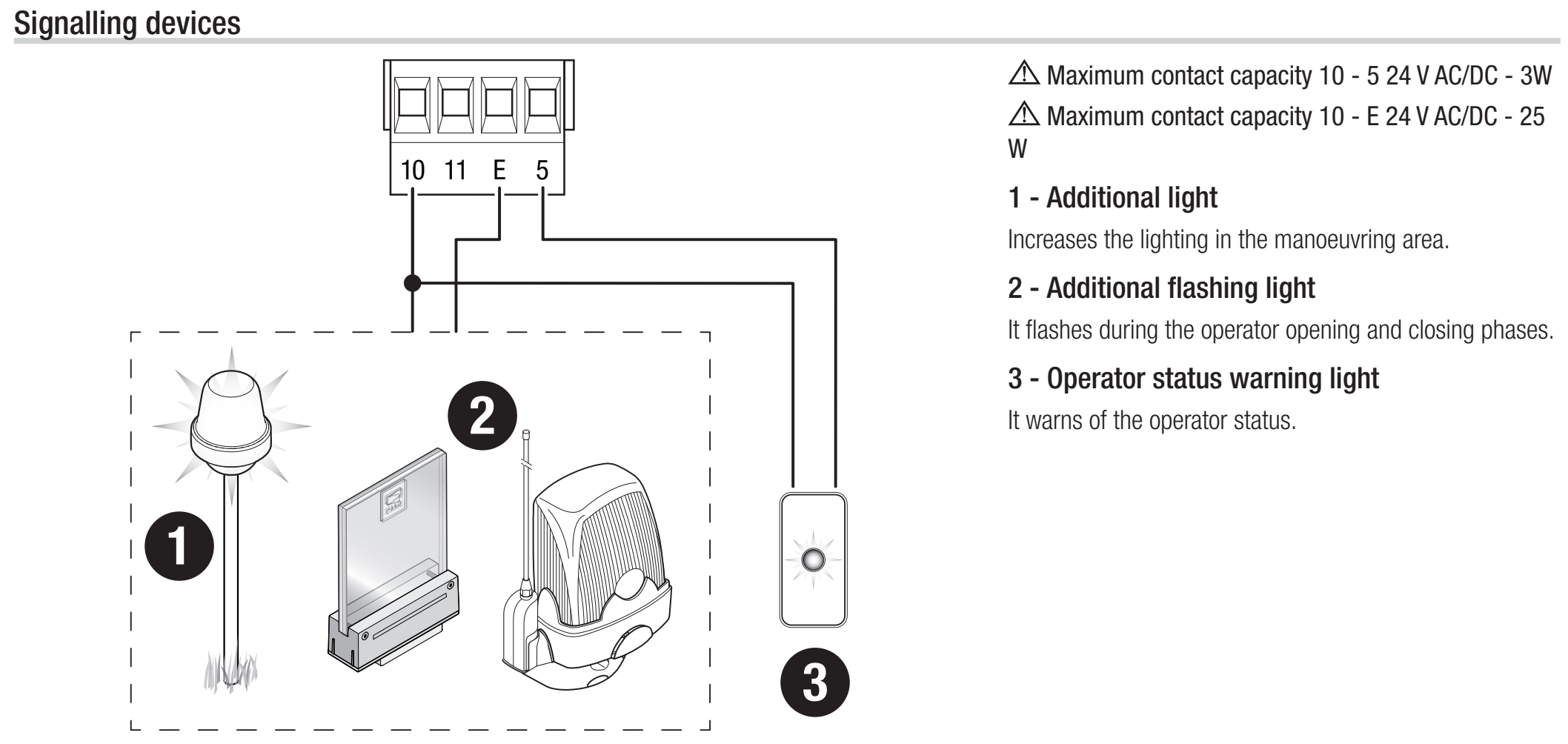

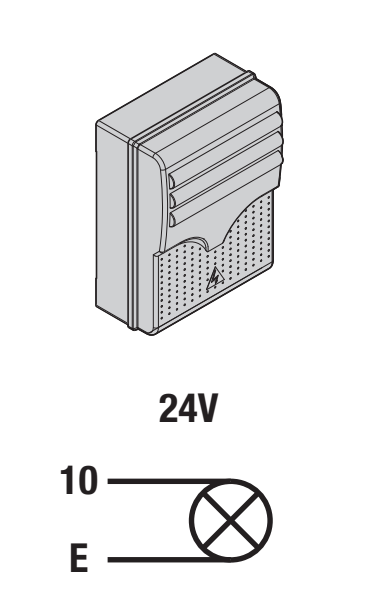

Φάρος και ένδειξη κατάστασης
KLED24, 24 V AC/DC και 2 W, συνδέστε το στο 10–E· για τον φάρο, ρυθμίστε F18 = 0. Το KLED24 δεν έχει παροχή με ξεχωριστή σήμανση +/−. Σε AC δεν υπάρχει πολικότητα συνεχούς ρεύματος· σε DC, το 10 είναι η κοινή θετική έξοδος της πλακέτας. Μη συνδέετε φάρο 230 V σε αυτή την έξοδο 24 V.
Η έξοδος 10–5 προορίζεται για μικρή ένδειξη κατάστασης, μέγ. 3 W, με ρύθμιση F10. Η λειτουργία φωτισμού κύκλου F18 = 1 απαιτεί χρόνο αυτόματου κλεισίματος· το φως παραμένει αναμμένο από το άνοιγμα έως το πλήρες κλείσιμο, συμπεριλαμβανομένου του χρόνου αναμονής.

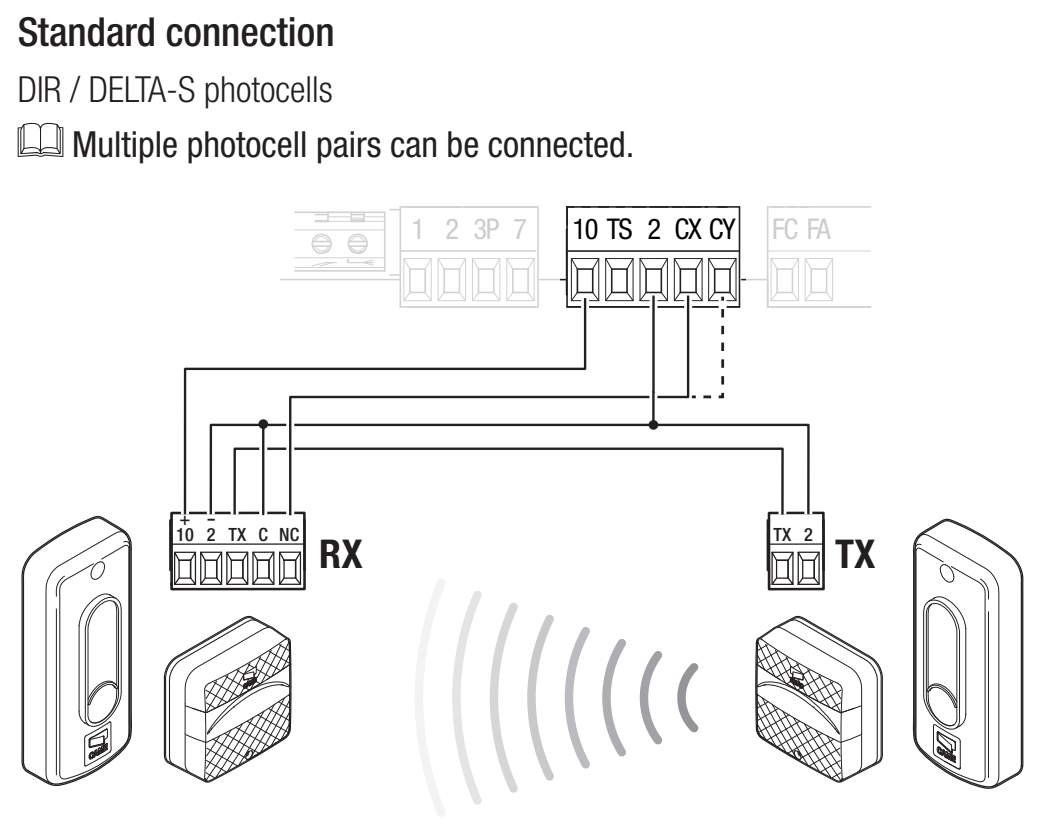

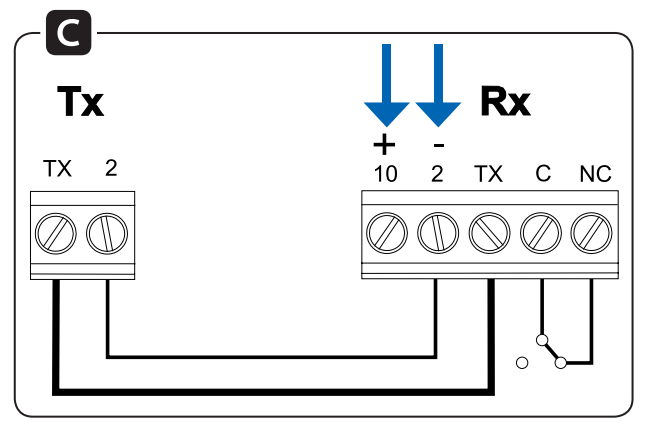

Φωτοκύτταρα και δοκιμή ασφαλείας

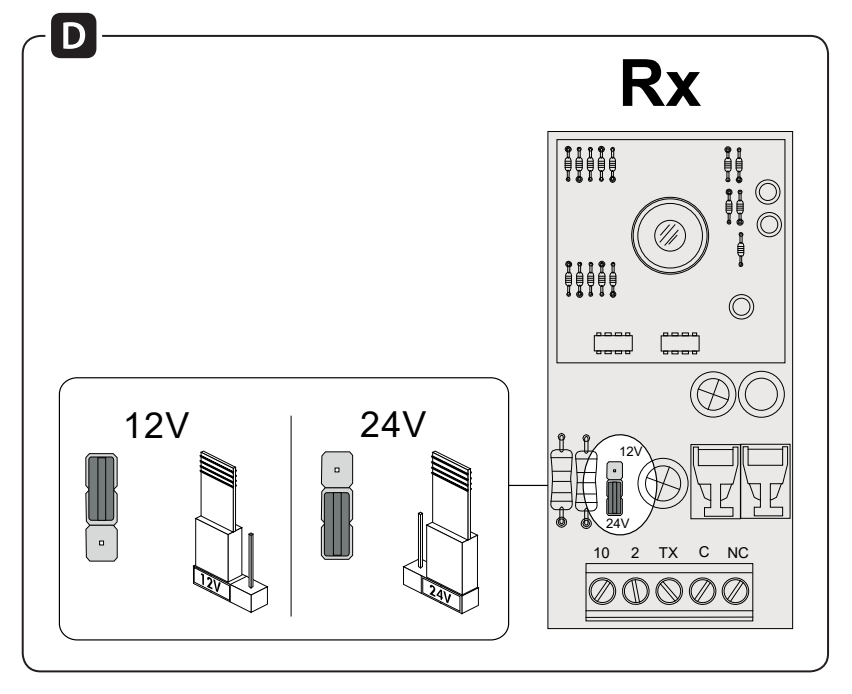

CAME DIR10 αποτελείται από πομπό TX και δέκτη RX με εμβέλεια 10 m. Ρυθμίστε τη γέφυρα του δέκτη στα 24 V. Η κατανάλωση του ζεύγους είναι 60 mA στα 24 V AC. Η τροφοδοσία του RX επισημαίνεται ως 10 (+), 2 (−)· το TX έχει ακροδέκτες TX και 2· ο κατασκευαστής δεν αναφέρει ξεχωριστή σήμανση +/− δίπλα τους σε αυτό το διάγραμμα. Σε τροφοδοσία εναλλασσόμενου ρεύματος δεν εφαρμόζεται πολικότητα συνεχούς ρεύματος. Η έξοδος TX αποτελεί μέρος του συγχρονισμού· συνδέστε το RX TX με το TX TX σύμφωνα με το διάγραμμα, όχι απευθείας στην έξοδο 10 της πλακέτας.
| Ακροδέκτης φωτοκυττάρου | Συνηθισμένη σύνδεση | Σύνδεση με δοκιμή |
|---|---|---|
| RX 10 (+) | Πλακέτα 10 | Πλακέτα 10 |
| RX 2 (−) και RX C | Πλακέτα 2 | Πλακέτα 2 |
| RX TX ↔ TX TX | Συνδέστε το TX μεταξύ δέκτη και πομπού | Ίδια σύνδεση |
| TX 2 | Πλακέτα 2 | Πλακέτα TS |
| RX NC | Πλακέτα CX | Πλακέτα CX |
Η επαφή C–NC είναι επαφή ασφαλείας χωρίς τάση. Δεν έχει θετικό ή αρνητικό πόλο. Η σύνδεση τροφοδοσίας και η σύνδεση επαφής είναι δύο διαφορετικά κυκλώματα. Σε DC, το 10 είναι ο θετικός πόλος· η αρνητική έξοδος RX 2 συνδέεται σε αυτό το συγκεκριμένο διάγραμμα με τον κοινό ακροδέκτη 2 της πλακέτας. Μη συγχέετε τον ακροδέκτη 2 με τον ακροδέκτη τροφοδοσίας 11.
Για επαφή στο CX, ρυθμίστε F2 = C1. Για επαφή στο CY, επιλέξτε την αντίστοιχη απόκριση μέσω του F3. Το C1 ανοίγει ξανά κατά το κλείσιμο, το C2 κλείνει ξανά κατά το άνοιγμα, το C3 σταματά και στη συνέχεια κλείνει αυτόματα και απαιτεί F19· το C4 περιμένει να απομακρυνθεί το εμπόδιο και μετά συνεχίζει την κίνηση.

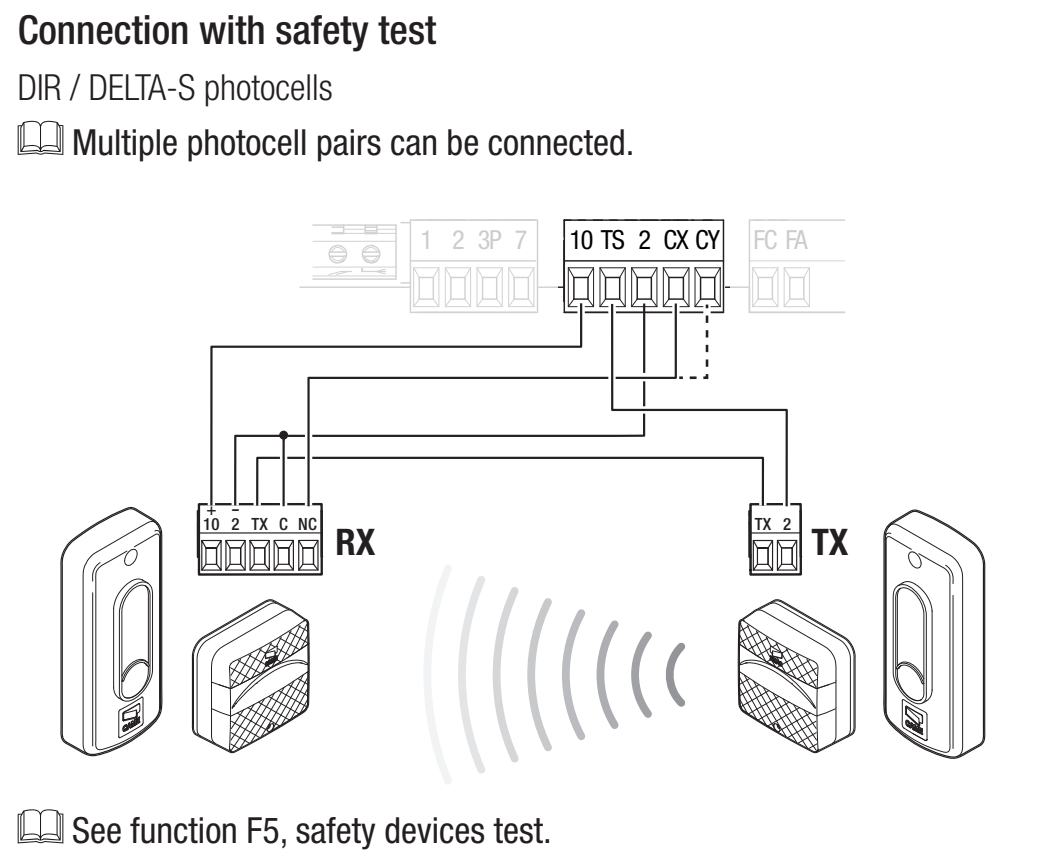

Σύνδεση δοκιμής μέσω TS
Κατά τη δοκιμή, το TX 2 μεταφέρεται στο TS, ενώ τα RX 2 και RX C παραμένουν στον ακροδέκτη 2 της πλακέτας. Η σύνδεση TX μεταξύ πομπού και δέκτη παραμένει ως έχει. Αλλάξτε πρώτα τη σύνδεση χωρίς τροφοδοσία και μόνο μετά ενεργοποιήστε τη δοκιμή.
Ρυθμίστε F5 = 1 για CX, 2 για CY ή 4 για CX και CY. Σε περίπτωση αποτυχίας της δοκιμής εμφανίζεται η ένδειξη E4 και ο μηχανισμός κίνησης δεν εκτελεί την εντολή. Η λειτουργία χρησιμοποιείται μαζί με ενεργές εισόδους ασφαλείας.
Μετά τη σύνδεση, δοκιμάστε τη διακοπή της δέσμης κατά την αντίστοιχη κίνηση και την αποκατάστασή της. Μη γεφυρώνετε την είσοδο ασφαλείας ως μόνιμη λύση σε περίπτωση βλάβης.
Μπάρες ασφαλείας
Συνδέστε την μπάρα επαφής NC μεταξύ 2 και CX ή CY και επιλέξτε C7 – επανάνοιγμα κατά το κλείσιμο ή C8 – επανακλείσιμο κατά το άνοιγμα. Η επαφή χωρίς τάση δεν έχει πολικότητα. Μη συνδέετε την μπάρα αντίστασης ως απλή επαφή NC· απαιτείται κατάλληλη διεπαφή για το συγκεκριμένο σύστημα ελέγχου.
Πρώτη εκκίνηση του ZN7
- Ελέγξτε την ελεύθερη κίνηση, την οδοντωτή κρεμαγιέρα, τα σταθερά και τα ηλεκτρικά τερματικά στοπ, την ασφάλιση του μηχανισμού κίνησης, τη συνδεσμολογία και την προστασία των επικίνδυνων σημείων.
- Ενεργοποιήστε την τροφοδοσία και ελέγξτε την οθόνη. Ρυθμίστε A1 = 4 για μοτέρ έως 1000 kg, F54 ανάλογα με την κατεύθυνση και F1 ανάλογα με τη συνδεδεμένη λειτουργία STOP.
- Ρυθμίστε τα F2/F3 για τις συνδεδεμένες προστασίες και, εφόσον χρειάζεται, τη δοκιμή F5. Αφήστε απενεργοποιημένες τις εισόδους που δεν χρησιμοποιούνται. Για την εκμάθηση, το F11 πρέπει να είναι ON.
- Εκτελέστε A3 – εκμάθηση διαδρομής.
- Ρυθμίστε τις παραμέτρους λειτουργίας και τους χρήστες και δοκιμάστε ολόκληρο τον κύκλο, το μερικό άνοιγμα, κάθε διάταξη ασφαλείας, τον φάρο και τη συμπεριφορά μετά από διακοπή ρεύματος.
Ο πρώτος κανονικός ελιγμός μετά την ενεργοποίηση της τροφοδοσίας είναι το άνοιγμα· περιμένετε να ολοκληρωθεί. Η βαθμονόμηση A3 έχει τη δική της ακολουθία. Σε περίπτωση ασυνήθιστου θορύβου, κραδασμών ή λανθασμένης κατεύθυνσης, σταματήστε αμέσως με ESC/STOP και αποκαταστήστε την αιτία.

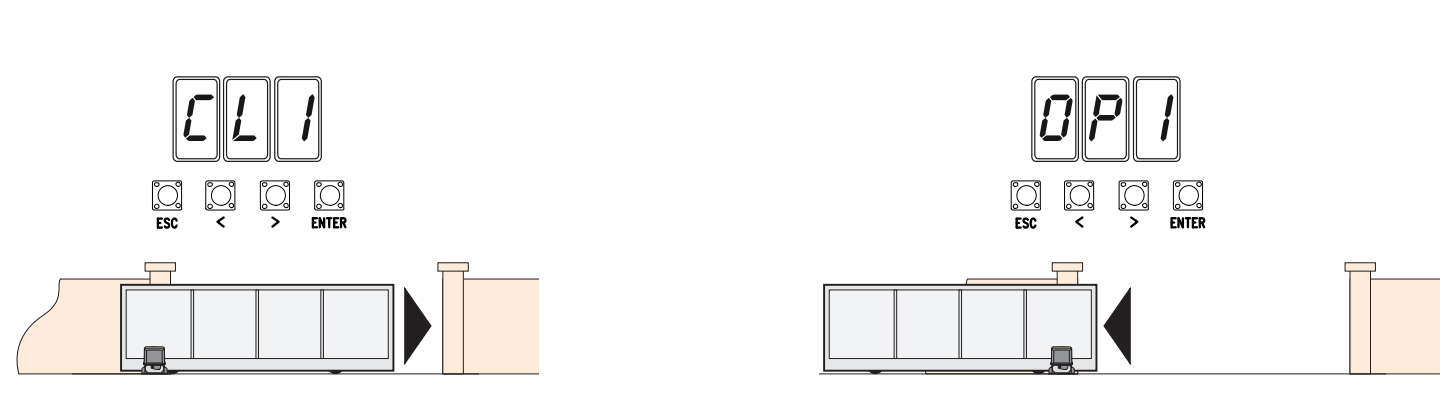

A3 – αυτόματη εκμάθηση διαδρομής
Προϋποθέσεις: σωστές ρυθμίσεις A1 και F54, ρυθμισμένο STOP, ενεργός κωδικοποιητής, σωστοί τερματικοί διακόπτες και σταθερά στοπ. Μετακινήστε χειροκίνητα το φύλλο περίπου μέχρι τη μέση και ασφαλίστε ξανά τον μηχανισμό κίνησης. Ο χώρος πρέπει να παραμείνει ελεύθερος.
Κατά τη βαθμονόμηση, οι διατάξεις ασφαλείας είναι απενεργοποιημένες, εκτός από τη διακοπή με το κουμπί ESC. Ο τεχνικός πρέπει να επιβλέπει ολόκληρη την κίνηση και να εμποδίζει την είσοδο ατόμων στη διαδρομή.
- Πατήστε ENTER, επιλέξτε A3 με τα βέλη και επιβεβαιώστε με ENTER.
- Επιλέξτε ON και επιβεβαιώστε με ENTER.
- Ο μηχανισμός κίνησης εκτελεί πρώτα κλείσιμο μέχρι την τερματική θέση· στην οθόνη εμφανίζεται CL1.
- Στη συνέχεια ανοίγει μέχρι την τερματική θέση· στην οθόνη εμφανίζεται OP1.
- Μετά την ολοκλήρωση, ελέγξτε ολόκληρη την κίνηση και τις διατάξεις ασφαλείας. Σε περίπτωση E1/E2, αποκαταστήστε πρώτα την αιτία σύμφωνα με τη διάγνωση· μην επαναλαμβάνετε την εκμάθηση αν υπάρχει μηχανική βλάβη.
Προγραμματισμός από την οθόνη
Προγραμματίστε με τον μηχανισμό κίνησης σταματημένο. ENTER ανοίγει το μενού και επιβεβαιώνει την επιλογή· βέλη </> επιλέγουν στοιχείο ή αλλάζουν τιμή. Μετά την αλλαγή, πατήστε ENTER για επιβεβαίωση. ESC ακυρώνει μια μη επιβεβαιωμένη αλλαγή, επιστρέφει πίσω ή κλείνει το μενού. Κατά την κανονική λειτουργία, το ESC σταματά τον μηχανισμό κίνησης· τα βέλη επιτρέπουν δοκιμαστική κίνηση.
Με έντονη γραφή επισημαίνονται οι εργοστασιακές τιμές που καθορίζονται ρητά στο συγκεκριμένο μενού. Οι λειτουργίες των εξαρτημάτων εμφανίζονται μόνο όταν υπάρχει η απαιτούμενη κάρτα ή είναι ενεργή η σχετική λειτουργία. Πριν από οποιαδήποτε αλλαγή, σημειώστε τις τρέχουσες ρυθμίσεις. Μικρότερος αριθμός ευαισθησίας F34/F35 σημαίνει υψηλότερη ευαισθησία· μετά από αλλαγή της ταχύτητας, της ροπής ή της ευαισθησίας, πρέπει να ελέγξετε τις δυνάμεις και τις διατάξεις ασφαλείας.
Λειτουργίες F
Χρήστες και σύστημα U / A / H
Σύζευξη και διαγραφή τηλεχειριστηρίων
Η μνήμη ZN7 έχει χωρητικότητα 250 χρηστών. Ο δέκτης πρέπει να είναι τοποθετημένος στην υποδοχή AF και να είναι συμβατός με τη συχνότητα και την κωδικοποίηση του πομπού. Παράδειγμα σταθερού κωδικού στα 433,92 MHz είναι το TOP-432EE με AF43S. Το U4 μπορεί να περιορίσει το εύρος των κωδικοποιήσεων που λαμβάνονται· η ίδια συχνότητα από μόνη της δεν αρκεί.
- Στο U1, επιλέξτε τη λειτουργία: 1 βήμα προς βήμα, 2 διαδοχικά, 3 μόνο άνοιγμα ή 4 μερικό άνοιγμα.
- Επιβεβαιώστε με ENTER και στείλτε τον κωδικό πατώντας το επιλεγμένο κουμπί του τηλεχειριστηρίου.
- Επαναλάβετε τη διαδικασία για τον επόμενο χρήστη. Καταγράψτε τους αριθμούς αποθήκευσης και τις αντίστοιχες εντολές και, στη συνέχεια, δοκιμάστε την πραγματική λειτουργία.
Για να διαγράψετε έναν χρήστη, χρησιμοποιήστε το U2: επιλέξτε ON, επιλέξτε τον αριθμό με τα βέλη ή ενεργοποιήστε τον αντίστοιχο αποθηκευμένο πομπό και επιβεβαιώστε με ENTER. Η ένδειξη CLr στην οθόνη επιβεβαιώνει τη διαγραφή. Το U3 = 1 διαγράφει όλους τους χρήστες.
Το U4 = 2 (Rolling Code) ή 3 (TWIN) διαγράφει τους ήδη αποθηκευμένους πομπούς με διαφορετική κωδικοποίηση. Πριν από την αλλαγή, ελέγξτε το σύστημα, την έκδοση H1 και το αρχείο των τηλεχειριστηρίων· μην χρησιμοποιείτε αυτήν την αλλαγή ως δοκιμαστική λύση για βλάβη του δέκτη.
Δημιουργία αντιγράφου ασφαλείας μέσω Memory Roll
- Αποσυνδέστε την παροχή ρεύματος και τυχόν μπαταρίες και τοποθετήστε το Memory Roll στην υποδοχή του.
- Ενεργοποιήστε την τροφοδοσία· για αποθήκευση δεδομένων χρησιμοποιήστε F50 = 1, για φόρτωση F51 = 1. Η φόρτωση αντικαθιστά τα δεδομένα της πλακέτας με τα αποθηκευμένα δεδομένα.
- Όταν ολοκληρωθεί η διαδικασία, αποσυνδέστε ξανά την τροφοδοσία και αφαιρέστε την κάρτα μνήμης.
- Μετά τη φόρτωση, ελέγξτε το μοντέλο, την κατεύθυνση, τις προστασίες και όλες τις εντολές. Αυτή η ZN7 διαθέτει υποδοχή Memory Roll· μην χρησιμοποιείτε ανύπαρκτη θύρα USB.

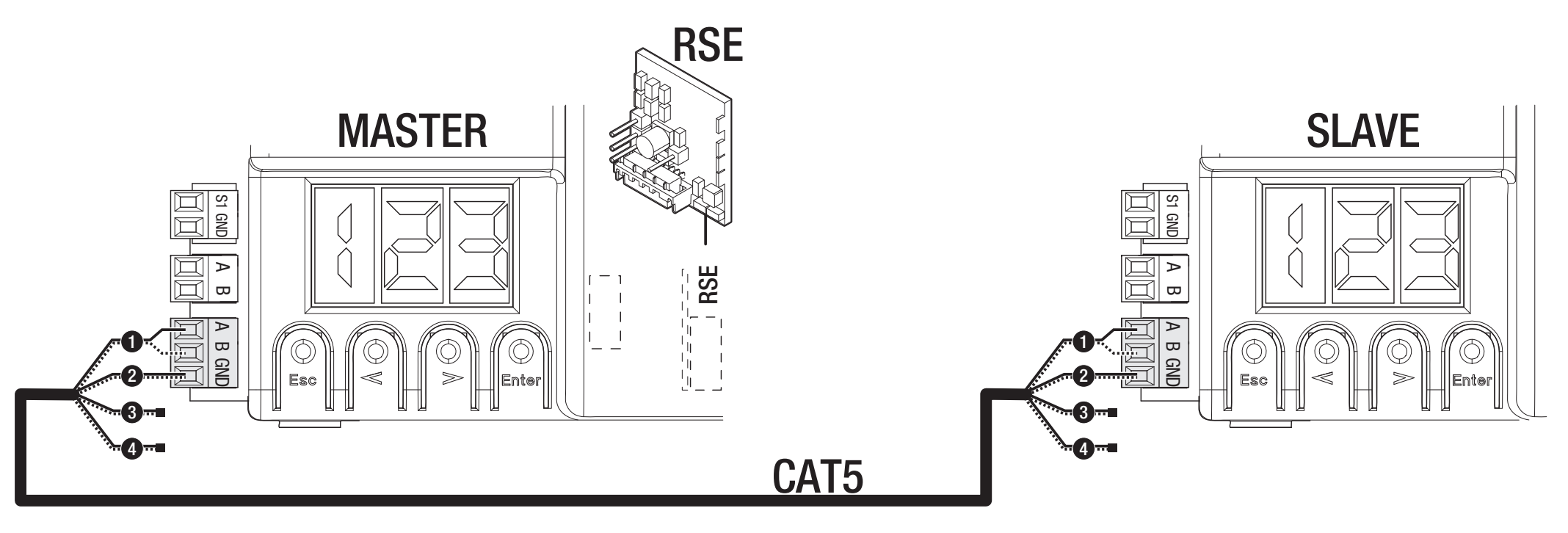

Σύζευξη δύο μηχανισμών κίνησης
Χρησιμοποιείται μία κάρτα RSE σε κάθε πλακέτα και σύνδεση CAT 5 μέσω A–B–GND, σύμφωνα με το σχέδιο. Συνδέστε τα χειριστήρια και τα στοιχεία ασφαλείας στην πλακέτα MASTER. Σε αυτήν ορίστε F49 = 1, την κατεύθυνση μέσω F54 και τη μεταφορά παραμέτρων μέσω F52. Αποθηκεύστε τους χρήστες στο MASTER· το μερικό άνοιγμα και η εντολή βήμα προς βήμα λειτουργούν όπως απεικονίζεται στο κοινό σύστημα.
Ασύρματη ασφάλεια RIO
Το RIOCN8WS χρησιμοποιεί ξεχωριστή υποδοχή RIO. Οι παράμετροι F65/F66 ρυθμίζουν δύο ασύρματες ακμές ασφαλείας και οι F67/F68 δύο κανάλια φωτοκυττάρων. Ελέγξτε την πραγματική ένδειξη της συσκευής και του καναλιού στην οθόνη. Η δοκιμή ασύρματης ασφάλειας παραμένει ενεργή· αντιμετωπίστε την απώλεια σύνδεσης E17 ή την έλλειψη διαμόρφωσης E18 πριν επαναφέρετε τη λειτουργία.
A4 – επαναφορά παραμέτρων
Πριν από την επαναφορά, σημειώστε την έκδοση H1, τις ρυθμίσεις και τους χρήστες· αν διαθέτετε Memory Roll, αποθηκεύστε τα δεδομένα. Στο A4 επιλέξτε ON και επιβεβαιώστε με ENTER. Για την έκδοση που περιγράφεται εδώ, επαναφέρονται οι εργοστασιακές ρυθμίσεις και διαγράφεται η εκμάθηση της διαδρομής.
Μετά την επαναφορά, ρυθμίστε ξανά τα A1, F54, F1, τις εισόδους ασφαλείας και την εκμάθηση A3. Ελέγξτε τις προστασίες πριν από την κανονική λειτουργία. Η διαγραφή χρηστών είναι ξεχωριστή λειτουργία U3. Σε πλακέτα με διαφορετικό μενού, το A4 μπορεί να έχει διαφορετικό εύρος επαναφοράς· ανατρέξτε στη συγκεκριμένη έκδοσή της.
Διαγνωστικός έλεγχος μέσω της οθόνης
| Κωδικός | Σημασία / έλεγχος |
|---|---|
| E1 | Σφάλμα βαθμονόμησης. Ελέγξτε A3, τον μηχανισμό, την κατεύθυνση και τους τερματικούς διακόπτες. |
| E2 | Σφάλμα ρύθμισης. Ελέγξτε το μοντέλο A1, την κατεύθυνση F54 και την ολοκλήρωση της εκμάθησης. |
| E3 | Σφάλμα κωδικοποιητή. Με αποσυνδεδεμένη τροφοδοσία, ελέγξτε την υποδοχή +/E/− και τα καλώδια· μετά την επισκευή, εκτελέστε εκμάθηση. |
| E4 | Σφάλμα δοκιμής ασφαλείας. Ελέγξτε το TX στο TS, την τροφοδοσία, την επαφή NC και το F5. |
| E7 | Υπέρβαση χρόνου λειτουργίας. Ελέγξτε την αντίσταση, τα στοπ και την ολοκλήρωση της κίνησης. |
| E9 | Εμπόδιο κατά το κλείσιμο. Απομακρύνετε το πραγματικό εμπόδιο· ελέγξτε την οδοντωτή κρεμαγιέρα και την ευαισθησία. |
| E10 | Εμπόδιο κατά το άνοιγμα. Ελέγξτε τη διαδρομή και τη σωστή ρύθμιση των δυνάμεων. |
| E11 | Πάρα πολλά διαδοχικά εμπόδια. Επισκευάστε τον μηχανισμό ή αντιμετωπίστε την αιτία ενεργοποίησης της προστασίας. |
| E13 | Και οι δύο επαφές τερματισμού είναι ανοικτές. Ελέγξτε τα FA/FC/F και τα στοπ μεταγωγής. |
| E14 | Σφάλμα σειριακής επικοινωνίας. Ελέγξτε το RSE, το CAT 5 και τη διαμόρφωση. |
| E15 | Μη συμβατός πομπός. Ελέγξτε το AF, τη συχνότητα και το U4. |
| E17 | Βλάβη επικοινωνίας του ασύρματου συστήματος. Ελέγξτε το RIO, τις συσκευές και τις παρεμβολές. |
| E18 | Το ασύρματο σύστημα δεν έχει διαμορφωθεί. Ελέγξτε το RIO και τις αντίστοιχες παραμέτρους F65–F68. |
Αν η πύλη δεν κινείται, ελέγξτε την τροφοδοσία, την ασφάλιση του μηχανισμού κίνησης, το STOP και τις ενεργές εισόδους ασφαλείας, καθώς και αν κάποιο κουμπί έχει κολλήσει ή αν έχει εξαντληθεί η μπαταρία του πομπού. Αν ανοίγει αλλά δεν κλείνει, ελέγξτε τα φωτοκύτταρα και την επαφή NC τους. Μην παρακάμπτετε βλάβη προστασίας με μόνιμη γεφύρωση.
Ασφάλειες ZN7 για 230 V
| Κύκλωμα | Ταχεία ασφάλεια |
|---|---|
| Δίκτυο LINE | 1,6 A-F |
| Παρελκόμενα | 2 A-F |
Ελέγχετε τις ασφάλειες με αποσυνδεδεμένη την παροχή ρεύματος και τις μπαταρίες. Αντικαθιστάτε τις μόνο με ασφάλεια ίδιων χαρακτηριστικών και τύπου· πρώτα εξαλείψτε την αιτία του βραχυκυκλώματος ή της υπερφόρτωσης.
Συντήρηση και σέρβις
Ελέγχετε τακτικά ότι η διαδρομή και η οδοντωτή κρεμαγιέρα είναι καθαρές, ότι η χειροκίνητη κίνηση γίνεται ομαλά, ότι ο μηχανισμός κίνησης είναι στερεωμένος, καθώς και τα στοπ μεταγωγής, τα καλώδια, την απασφάλιση και όλα τα στοιχεία ασφαλείας. Πριν από τον καθαρισμό και τις εργασίες, αποσυνδέστε την παροχή ρεύματος και την εφεδρική τροφοδοσία από την μπαταρία. Σε περίπτωση ζημιάς, ασυνήθιστου θορύβου ή κραδασμών, διακόψτε τη λειτουργία και αντιμετωπίστε την αιτία.
Ρυθμίζετε τη ροπή A6 και την ευαισθησία F34/F35 ανάλογα με τον πραγματικό μηχανισμό· μην καλύπτετε αντίσταση ή βλάβη αυξάνοντας τη ροπή. Μετά από ρύθμιση ή σέρβις, ελέγξτε ολόκληρη την κίνηση, τις δυνάμεις και τις προστασίες. Καταγράψτε την έκδοση H1, τον αριθμό ελιγμών A5 και τις επισκευές. Παραδώστε στον χρήστη τα εγχειρίδια ολόκληρου του συστήματος και δείξτε του τη χειροκίνητη απασφάλιση. Παραδώστε τα ηλεκτρονικά εξαρτήματα και τις μπαταρίες σε καθορισμένο σημείο συλλογής κατά την απόσυρση.
Τεχνικά χαρακτηριστικά CAME BXV10AGS
| Παράμετρος | Τιμή |
|---|---|
| Μέγιστο βάρος φύλλου | 1000 kg |
| Μέγιστο μήκος φύλλου | 20 m |
| Τροφοδοσία μηχανισμού κίνησης – δίκτυο | 230 V AC, 50/60 Hz |
| Τροφοδοσία κινητήρα | 24 V DC |
| Ισχύς | 400 W |
| Δύναμη ώθησης | 1000 N |
| Μέγιστη ταχύτητα κίνησης | 11 m/min |
| Μέγιστο ρεύμα – τιμή από τον τεχνικό πίνακα του κατασκευαστή | 16 A |
| Προστασία – βαθμός στεγανότητας | IP54 |
| Θερμοκρασία λειτουργίας | −20 έως +55 °C |
| Λειτουργία | Εντατική λειτουργία· δεν πρόκειται για σταθερό αριθμό κύκλων ανά ώρα. |
| Χρόνος λειτουργίας | 180 s |
| Κατανάλωση σε αναμονή | 5,5 W |
| Κατηγορία προστασίας | I |
| Γρανάζι / τερματικοί διακόπτες | Μονάδα 4 / μηχανικοί |
| Χρώμα καλύμματος | Γκρι RAL 7024 |
| Χειρισμός από αυτό το εγχειρίδιο | ZN7, οθόνη και ESC/βέλη/ENTER |
| Ρύθμιση A1 | 4 – 1000 kg |

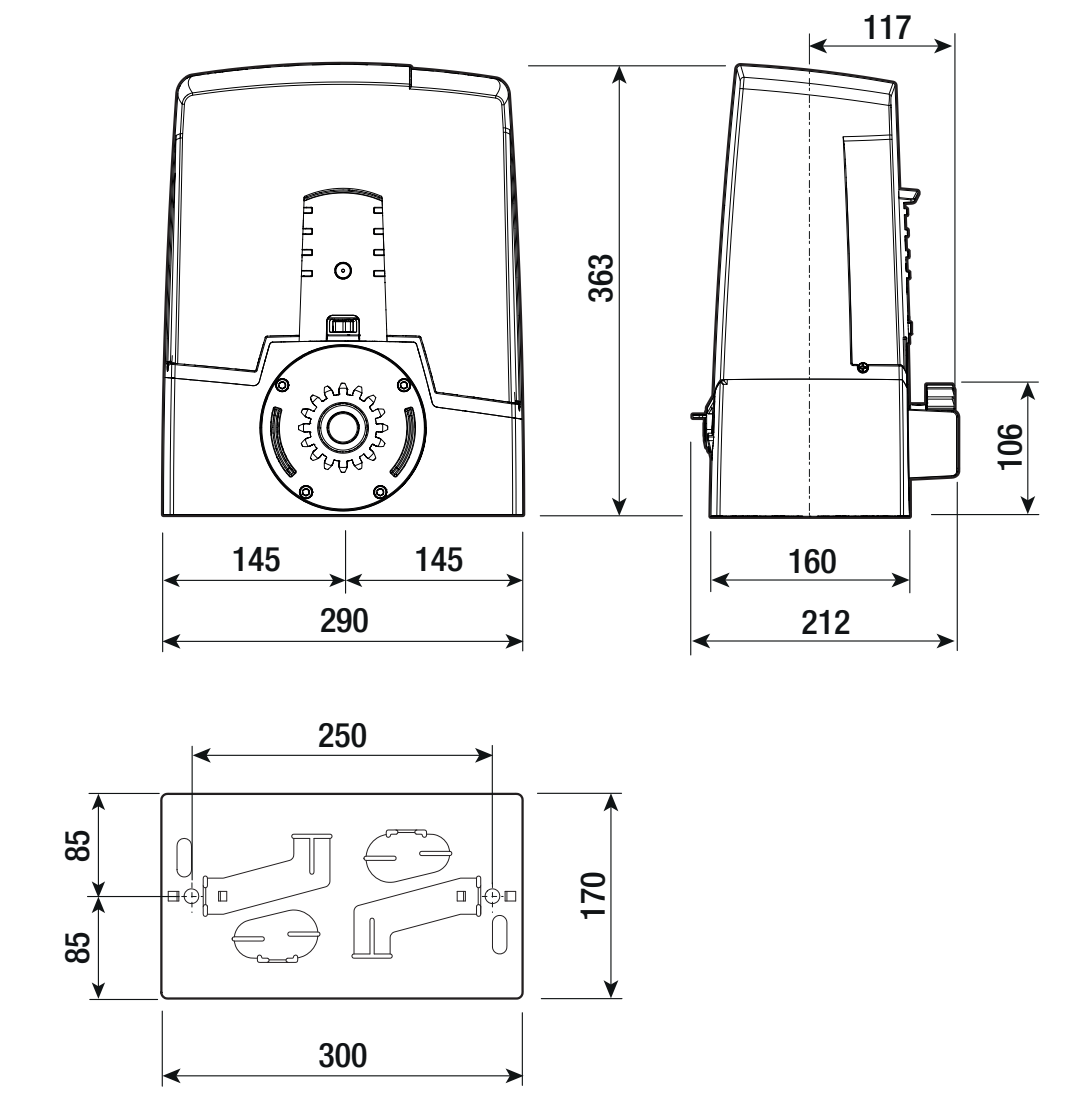

| Διαστάσεις σώματος (πλάτος × βάθος × ύψος) | 290 × 212 × 363 mm |
| Πλάκα αγκύρωσης | 300 × 170 mm· αποστάσεις σύμφωνα με το σχέδιο |
