CAME BKV20AGS - αυτόνομος μηχανισμός κίνησης για συρόμενη αυλόπορτα έως 2000kg (A)
ΝΕΑ| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
989,66 € με ΦΠΑ
| Βάρος |
|---|
| 12 kg |
Περιγραφή του προϊόντος CAME BKV20AGS - αυτόνομος μηχανισμός κίνησης για συρόμενη αυλόπορτα έως 2000kg (A)
Μηχανισμός κίνησης CAME BKV20AGS είναι σχεδιασμένος για συρόμενες αυλόπορτες βάρους έως 2000 kg και μήκους φύλλου έως 20 m. Διαθέτει ηλεκτρομηχανικό διακόπτη τερματισμού. Ο μηχανισμός κίνησης είναι μηαναστρέψιμος. Αναλυτικά τεχνικά χαρακτηριστικά ». Εγχειρίδιο για λήψη ».
CAME BKV20AGS, κωδικός 801MS-0310, είναι μηχανισμός κίνησης για μεγάλο συρόμενο φύλλο έως 2 000 kg και μήκος 20 m. Διαθέτει κινητήρα 36 V DC, γραφική οθόνη, τέσσερις ενσύρματες εισόδους ασφαλείας και μηχανικούς τερματικούς διακόπτες. Η τροφοδοσία δικτύου είναι 230 V AC. Αξιολογήστε μαζί τη φέρουσα ικανότητα, το μήκος και την πραγματική αντίσταση της πύλης.
Η εγκατάσταση, η σύνδεση στο δίκτυο και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Πριν ανοίξετε τη συσκευή ή τοποθετήσετε κάρτες, αποσυνδέστε την από το δίκτυο και από τυχόν μπαταρίες. Ελέγξτε την ετικέτα BKV20AGS, την πλακέτα ZN8 και την έκδοση FW/GUI από το μενού Information. Οι παρακάτω ρυθμίσεις αφορούν το γραφικό μενού με την επιλογή Motor type BKV2000. Για διαφορετική έκδοση ή μενού, χρησιμοποιήστε το αντίστοιχο εγχειρίδιο.
Μεμονωμένος μηχανισμός κίνησης BKV20AGS και σχετικά σετ
| Έκδοση | Επιλογή |
|---|---|
| Μεμονωμένος μηχανισμός κίνησης CAME BKV20AGS (A) | Μηχανισμός κίνησης για προσθήκη ή αντικατάσταση μονάδας· τα εξαρτήματα επιλέγονται ξεχωριστά. |
| Σετ CAME BKV20AGS (D) | Εναλλακτική προσφορά μονάδας. Ελέγξτε τα περιεχόμενα της συσκευασίας στη σελίδα του συγκεκριμένου σετ. |
Η τιμή 20 m είναι το μέγιστο μήκος του φύλλου· μην τη συγχέετε με το πλάτος του ελεύθερου ανοίγματος διέλευσης. Το BKV20AGS χρησιμοποιεί μηχανικούς διακόπτες. Οι μαγνητικοί τερματικοί διακόπτες και η κάρτα χρονοδιακόπτη που περιλαμβάνονται στις εκδόσεις AGE δεν αποτελούν αυτόματο εξοπλισμό της έκδοσης AGS.
Εξαρτήματα και παραδείγματα συνδεσμολογίας
Οι παρακάτω συσκευές είναι παραδείγματα εξαρτημάτων και συνδεσμολογίας, όχι περιεχόμενα της συσκευασίας του μεμονωμένου μηχανισμού κίνησης. Για διαφορετικό τύπο, χρησιμοποιήστε το αντίστοιχο εγχειρίδιο.
| Εξάρτημα | Παράδειγμα / χρήση |
|---|---|
| Φωτοκύτταρα | CAME DIR10, 12/24 V AC/DC· εμβέλεια 10 m, ακροδέκτες και δοκιμή. |
| Φάρος | CAME KLED24, 24 V AC/DC, 2 W· σύνδεση 10–E. |
| Ραδιοσύστημα | CAME AF43S και TOP-432EE, παράδειγμα σταθερού κωδικού 433,92 MHz· ελέγξτε τη συμβατότητα της κωδικοποίησης με τη ρύθμιση της πλακέτας. |
| Οδοντωτή κρεμαγιέρα | Οδοντωτές κρεμαγιέρες, μοντούλ 4 για αυτό το μοντέλο. |
| Χειρισμός | Διακόπτες, μπουτόν και αναγνώστες· εντολές NO χωρίς τάση και NC STOP σύμφωνα με την πλακέτα. |
Εγκατάσταση BKV20AGS
Πριν από την εγκατάσταση, ελέγξτε ότι η πύλη κινείται χειροκίνητα εύκολα και ομαλά σε όλη τη διαδρομή. Η πύλη και ο οδηγός πρέπει να είναι σταθερά, οριζόντια και χωρίς κίνδυνο εκτροχιασμού. Ελέγξτε τα σταθερά στοπ στις θέσεις ανοίγματος και κλεισίματος και προστατεύστε τα σημεία σύνθλιψης, παγίδευσης και εμπλοκής της κρεμαγιέρας. Στερεώστε τον μηχανισμό κίνησης σε σταθερή βάση, μακριά από άμεση ροή νερού. Αν το φύλλο της πύλης διαθέτει πορτάκι πεζών, η κίνηση πρέπει να επιτρέπεται μόνο όταν αυτό είναι ασφαλισμένο.

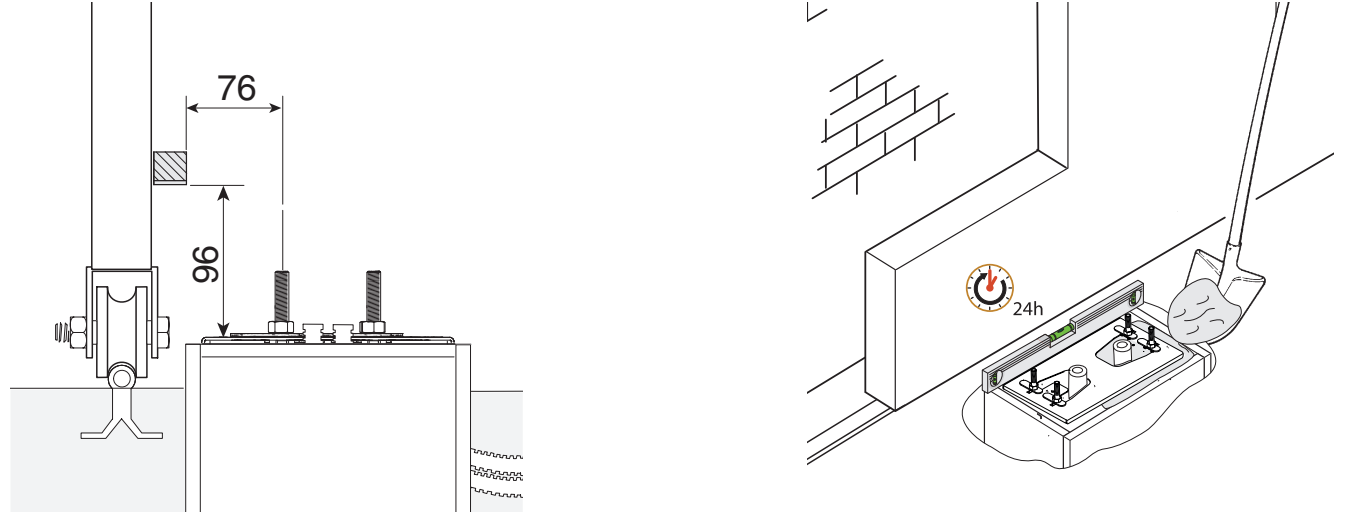

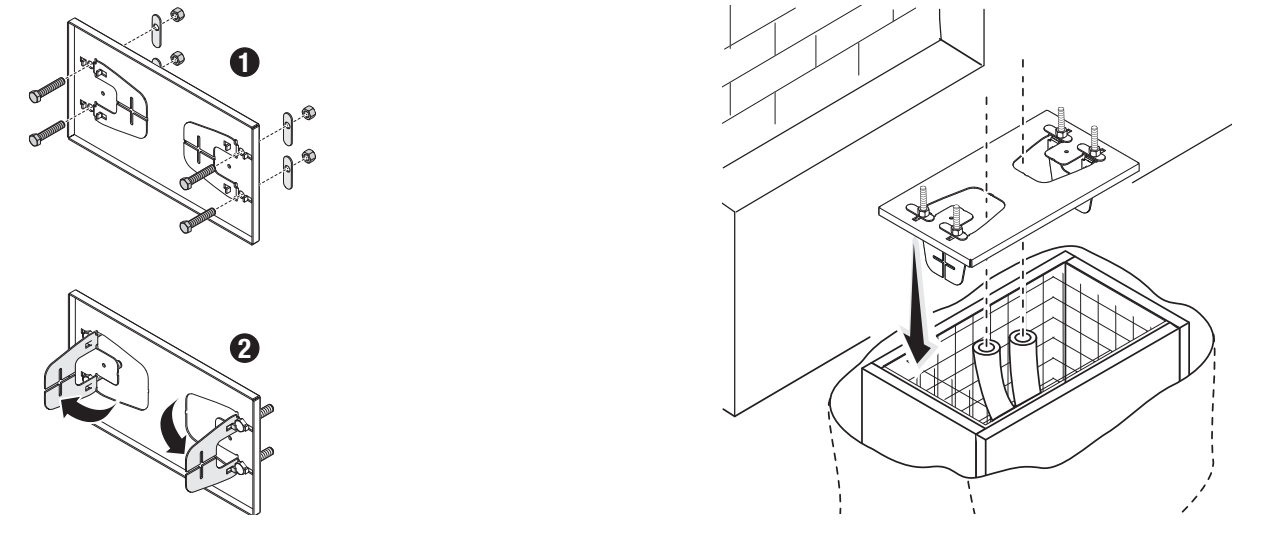

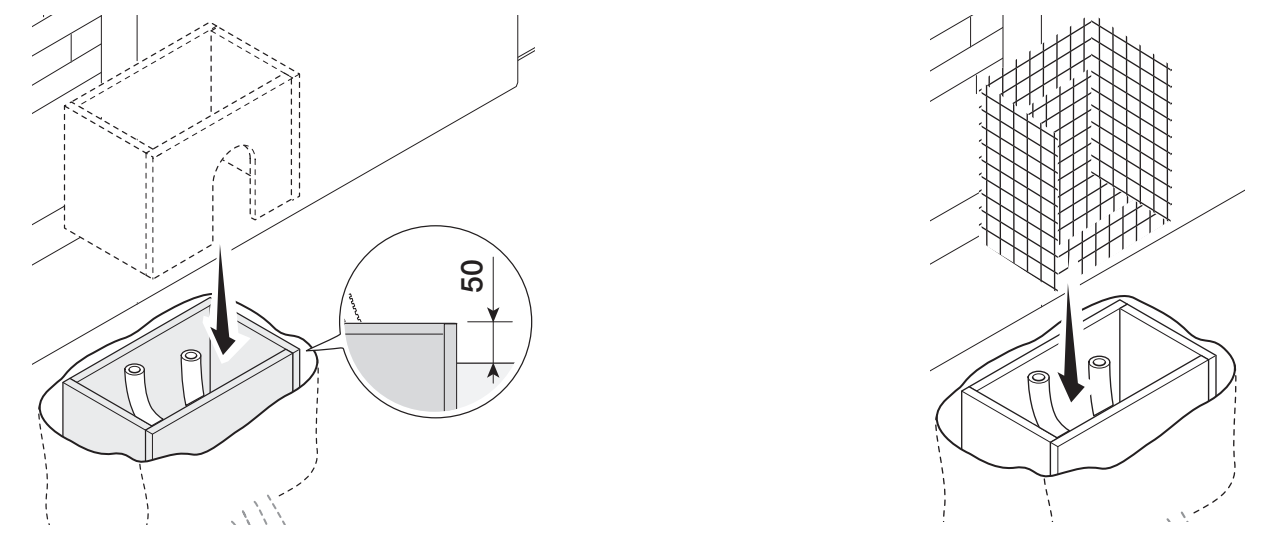

Βάση θεμελίωσης και πλάκα αγκύρωσης

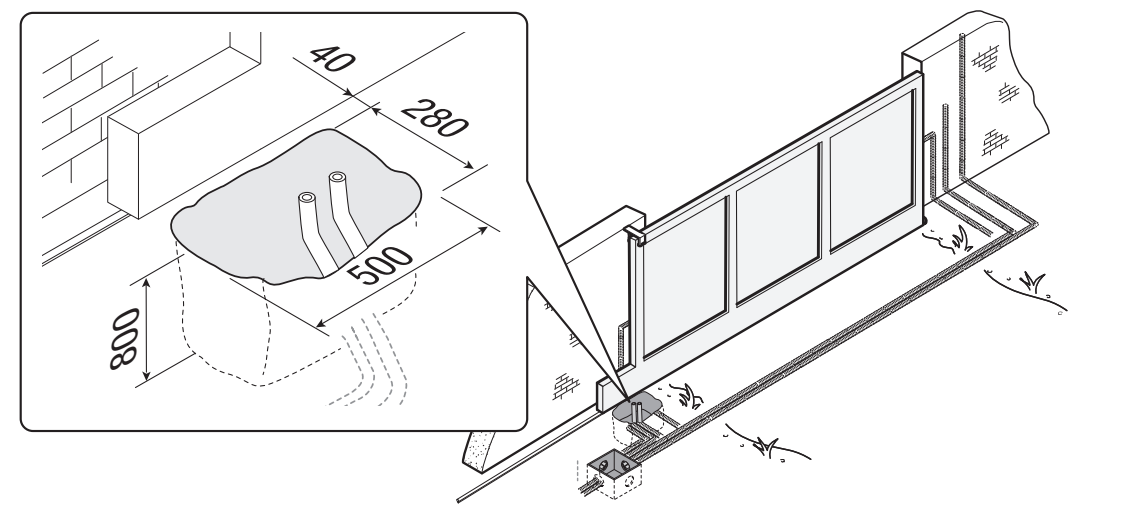

Στο παράδειγμα του κατασκευαστή, η εκσκαφή έχει διαστάσεις 500 × 280 mm, βάθος 800 mm και σωλήνες διέλευσης Ø 40 mm. Προσαρμόστε τις διαστάσεις της βάσης στο έδαφος και στη συγκεκριμένη πύλη· πρόκειται για παράδειγμα τοποθέτησης, όχι για καθολική μελέτη θεμελίωσης. Ο ξυλότυπος προεξέχει 50 mm πάνω από το έδαφος και περιέχει χαλύβδινο οπλισμό.
Τοποθετήστε στην πλάκα τις παρεχόμενες βίδες M12 και ασφαλίστε τες με παξιμάδια. Αποφύγετε τα προκατασκευασμένα άγκιστρα αγκύρωσης και τοποθετήστε την πλάκα μέσα στον οπλισμό. Οι σωλήνες διέλευσης πρέπει να περνούν από τις οπές της. Ευθυγραμμίστε με ακρίβεια την πλάκα· τα σπειρώματα πρέπει να παραμένουν πάνω από το σκυρόδεμα. Η θέση σε σχέση με την κρεμαγιέρα βασίζεται στις διαστάσεις 76 και 96 mm που σημειώνονται στην τομή. Αφήστε το σκυρόδεμα να σκληρύνει για τουλάχιστον 24 ώρες.

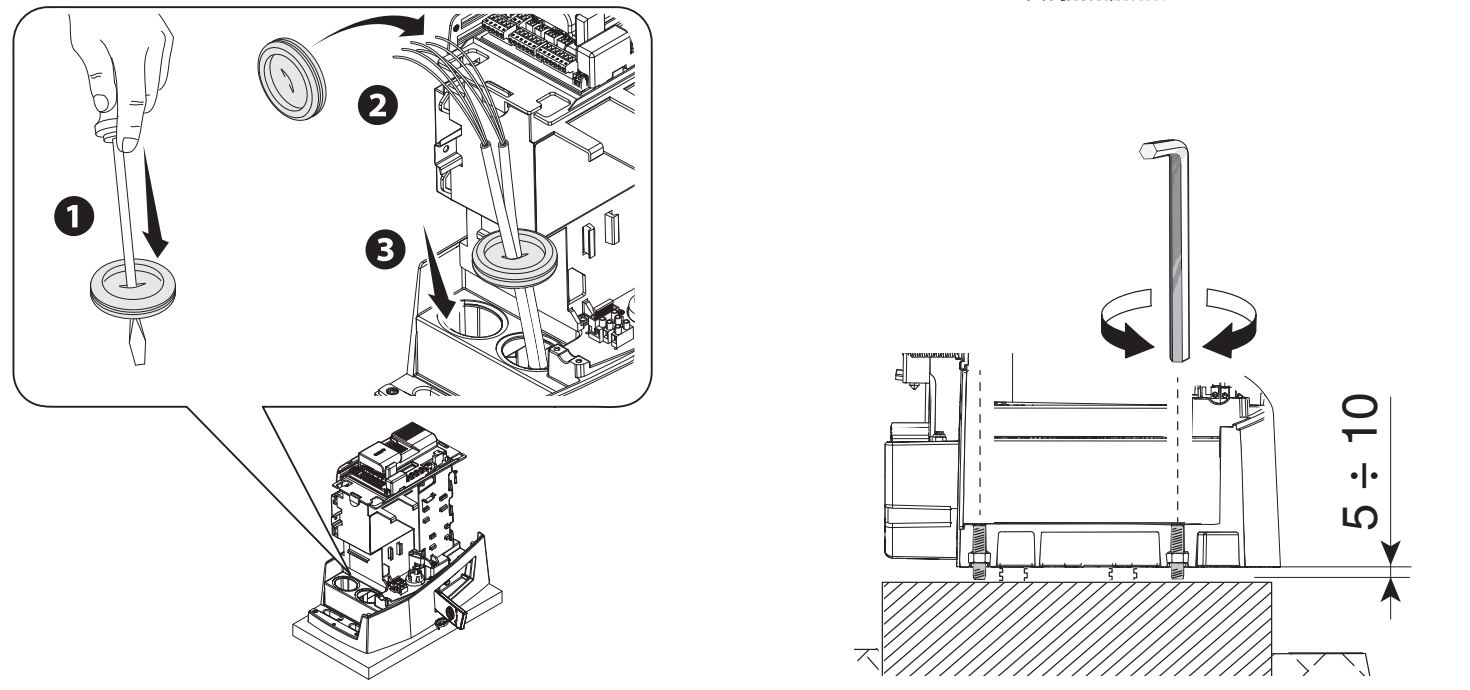

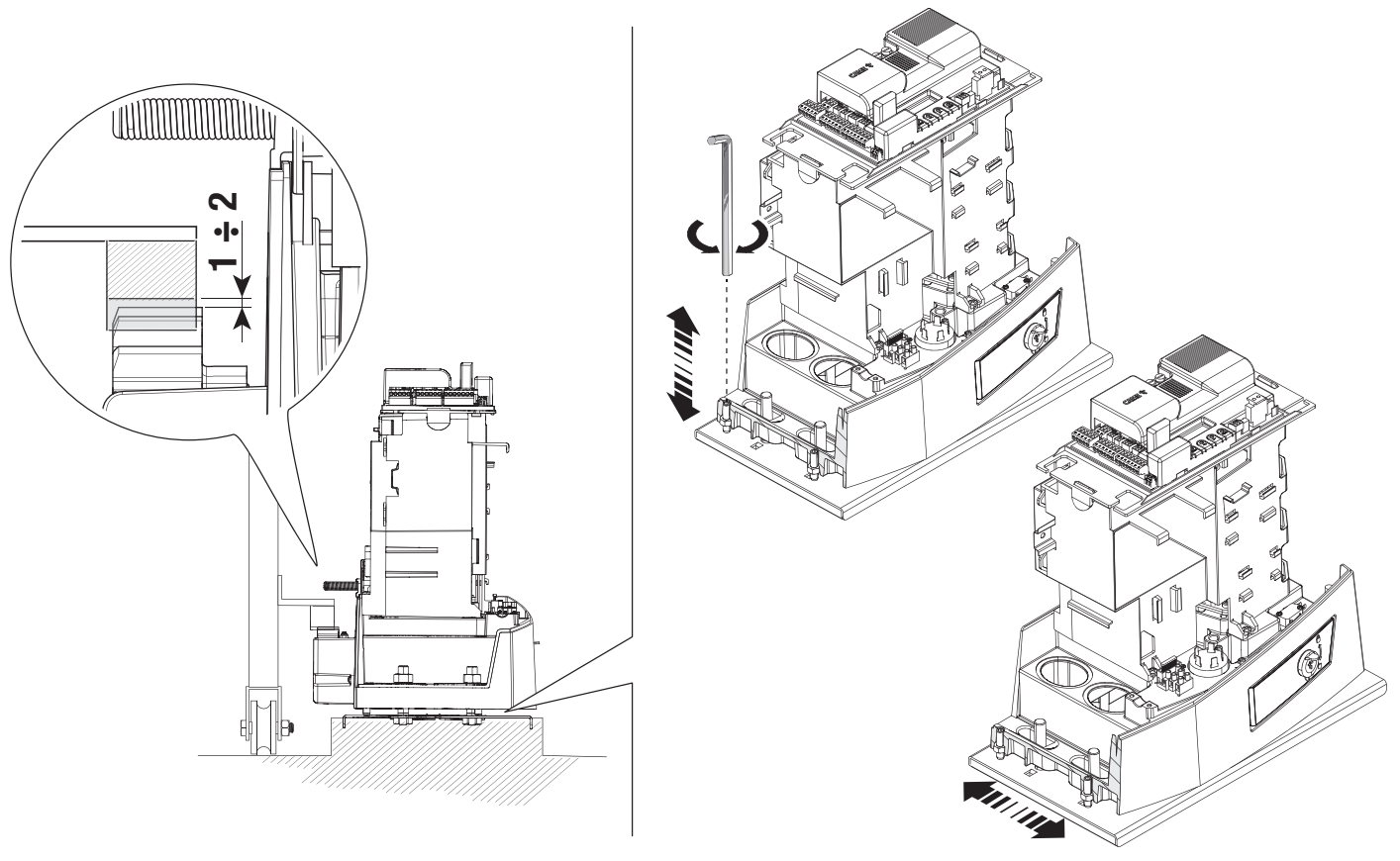

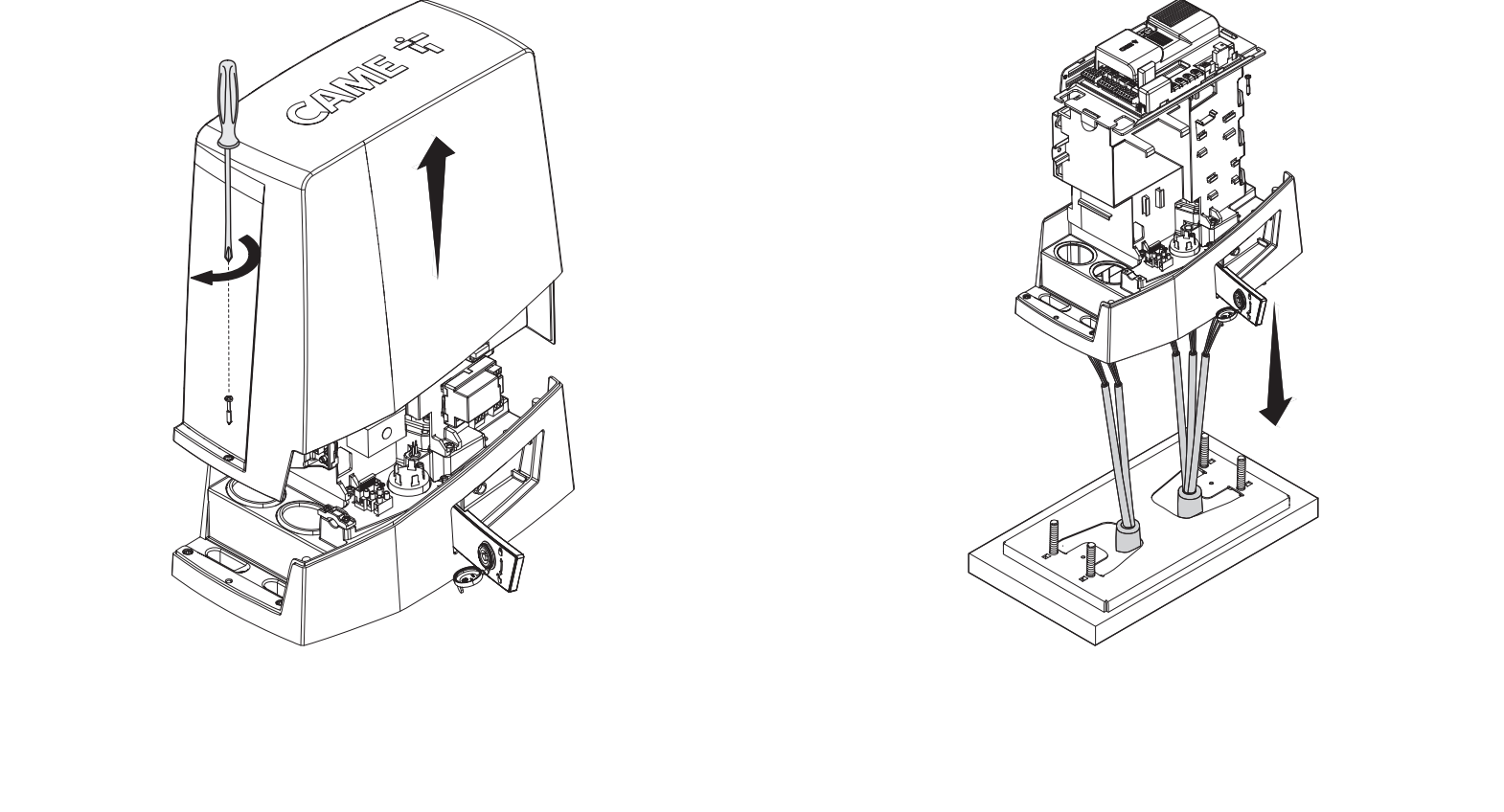

Τοποθέτηση και ρύθμιση ύψους
Αφού αφαιρέσετε τον ξυλότυπο, γεμίστε με χώμα τον χώρο γύρω από τη βάση. Αφαιρέστε τα παξιμάδια των αγκυρίων και τραβήξτε τα καλώδια περίπου 600 mm πάνω από την πλάκα. Αφαιρέστε το κάλυμμα και τοποθετήστε τον μηχανισμό κίνησης· τα καλώδια περνούν από το κάτω μέρος του και από στεγανοποιημένους στυπιοθλίπτες. Ανασηκώστε τον μηχανισμό κίνησης με τα ρυθμιζόμενα πέλματα με σπείρωμα κατά 5–10 mm, ώστε να υπάρχει περιθώριο για τη ρύθμιση της εμπλοκής.

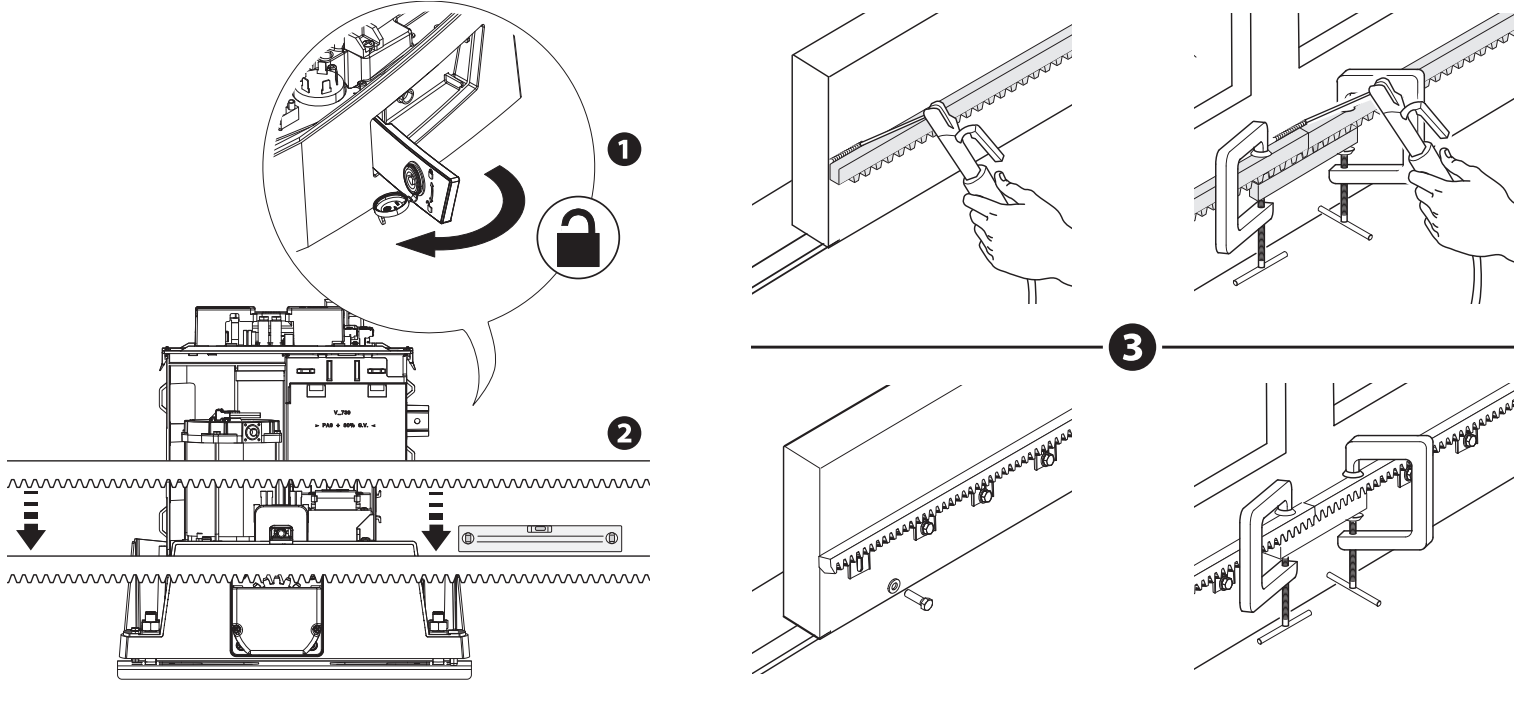

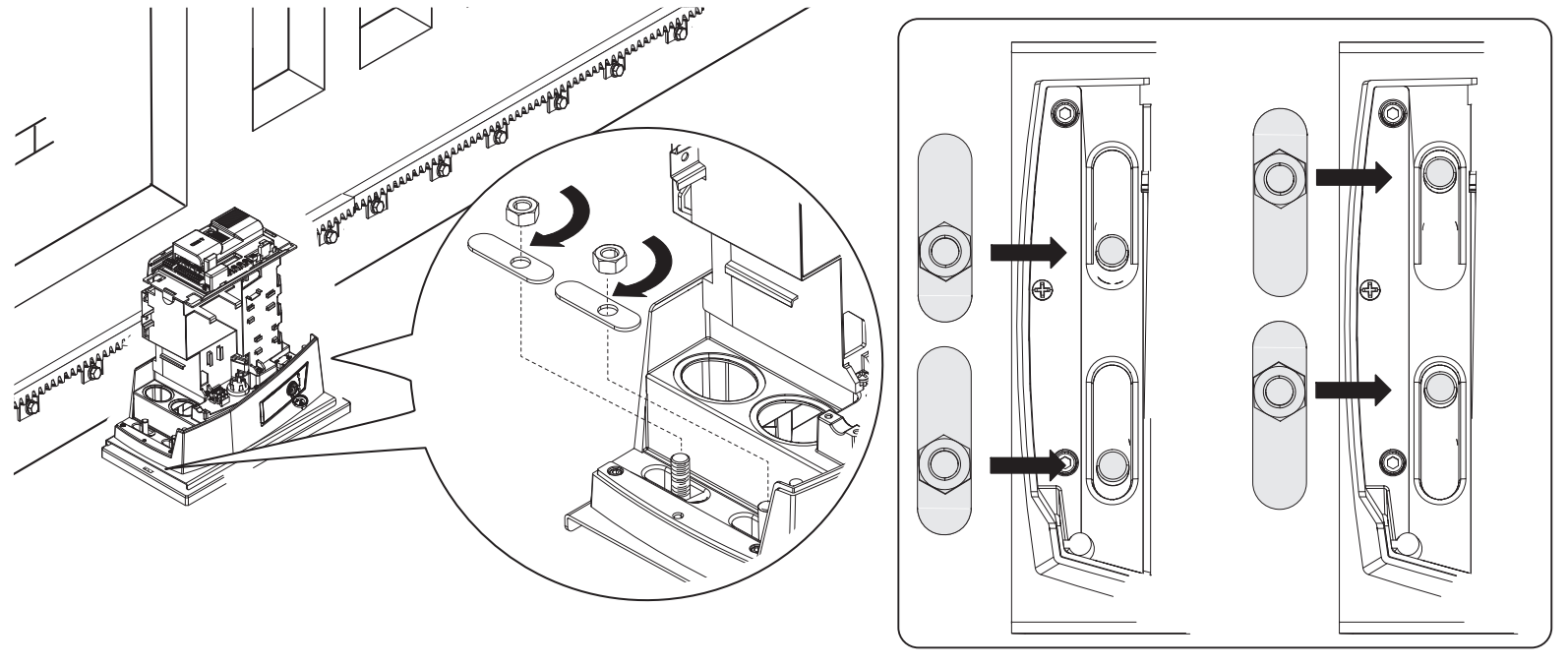

Κρεμαγιέρα και διάκενο 1–2 mm
Απασφαλίστε τον μηχανισμό κίνησης και στερεώστε την κρεμαγιέρα μοντούλ 4 ενώ μετακινείτε χειροκίνητα την πύλη. Για να ενώσετε τα τμήματα, τοποθετήστε κάτω από την ένωση ένα βοηθητικό τμήμα κρεμαγιέρας και δύο σφιγκτήρες, ώστε τα δόντια να συνεχίζονται ομαλά. Μετά τη στερέωση, ρυθμίστε το ύψος με τα πέλματα και την οριζόντια θέση με τις οβάλ οπές.
Αφήστε διάκενο 1–2 mm ανάμεσα στο πινιόν και την κρεμαγιέρα. Το βάρος της πύλης δεν πρέπει να στηρίζεται στον μηχανισμό κίνησης. Μετακινήστε χειροκίνητα την πύλη σε όλη τη διαδρομή και, μόνο αφού ολοκληρωθεί η ρύθμιση, σφίξτε τον μηχανισμό κίνησης στην πλάκα με τις ροδέλες και τα παξιμάδια.

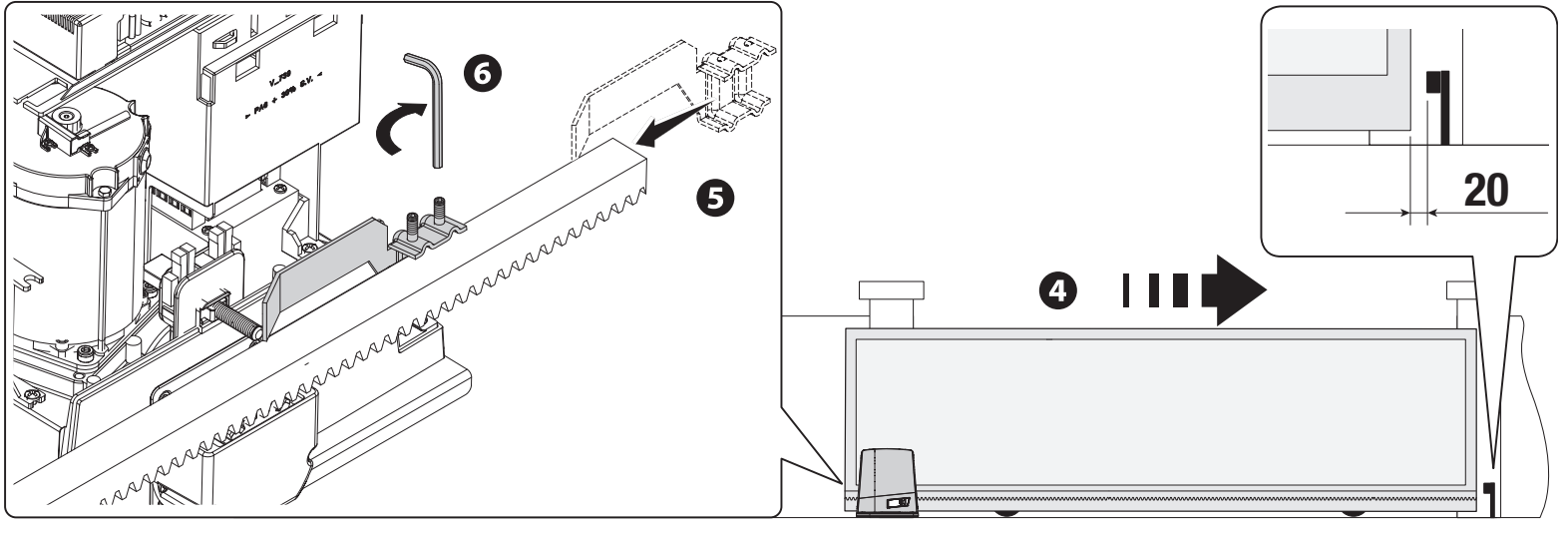

Μηχανικοί τερματικοί διακόπτες AGS

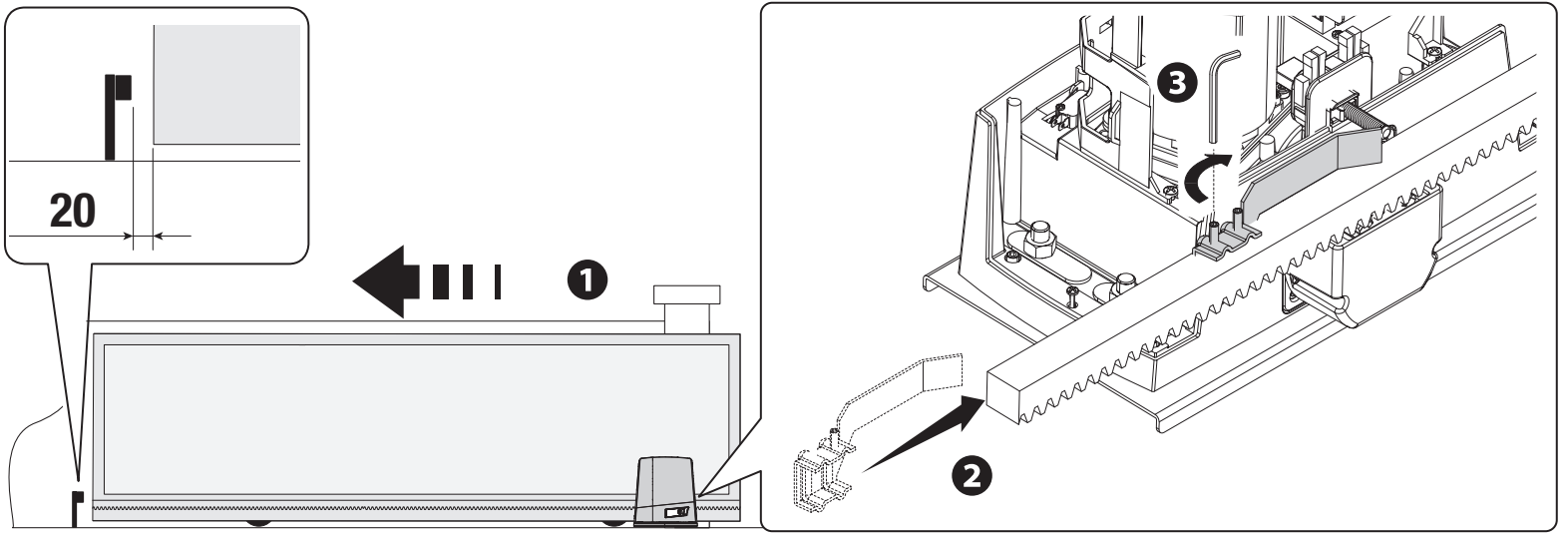

Ανοίξτε την πόρτα χειροκίνητα. Τοποθετήστε τον αναστολέα ενεργοποίησης ανοίγματος στην οδοντωτή ράγα, έτσι ώστε η κεκλιμένη επιφάνειά του να ενεργοποιεί τον μικροδιακόπτη με ελατήριο, και στερεώστε τον με τις παρεχόμενες βίδες. Επαναλάβετε την ίδια διαδικασία κατά το κλείσιμο. Στη διάταξη που απεικονίζεται διατηρείται απόσταση περίπου 20 mm πριν από το σταθερό στοπ· ελέγξτε την υπερδιαδρομή υπό πραγματικό φορτίο. Το σταθερό στοπ της πόρτας και ο αναστολέας ενεργοποίησης του μηχανισμού κίνησης έχουν διαφορετικές λειτουργίες.
Καλωδίωση
| Κύκλωμα | Διατομή / προϋπόθεση |
|---|---|
| Δίκτυο 230 V AC | 3G × 1,5 mm² έως 20 m· 3G × 2,5 mm² για 20–30 m. |
| Φάρος 24 V | 2 × 1 mm² για τις αναφερόμενες διαδρομές έως 30 m. |
| Φωτοκύτταρα | TX 2 × 0,5 mm²· RX 4 × 0,5 mm² σύμφωνα με το πλήρες διάγραμμα. |
| Χειριστήρια | Αριθμός αγωγών ανάλογα με τη συσκευή, διατομή 0,5 mm² για τις αναφερόμενες διαδρομές. |
| Κεραία | RG58, έως 5 m. |
| RSE / CRP | UTP CAT 5, έως 1 000 m ανάλογα με τις συνθήκες του σειριακού συστήματος. |
Για μεγαλύτερη διαδρομή ή περισσότερα φορτία, υπολογίστε ξανά τη διατομή με βάση το ρεύμα και την πτώση τάσης. Περάστε το καλώδιο τροφοδοσίας δικτύου από δικό του στυπιοθλίπτη, ξεχωριστά από τα κυκλώματα χαμηλής τάσης. Τα καλώδια δεν πρέπει να ακουμπούν σε θερμαινόμενα μέρη ούτε να είναι εκτεθειμένα σε μηχανικές φθορές.

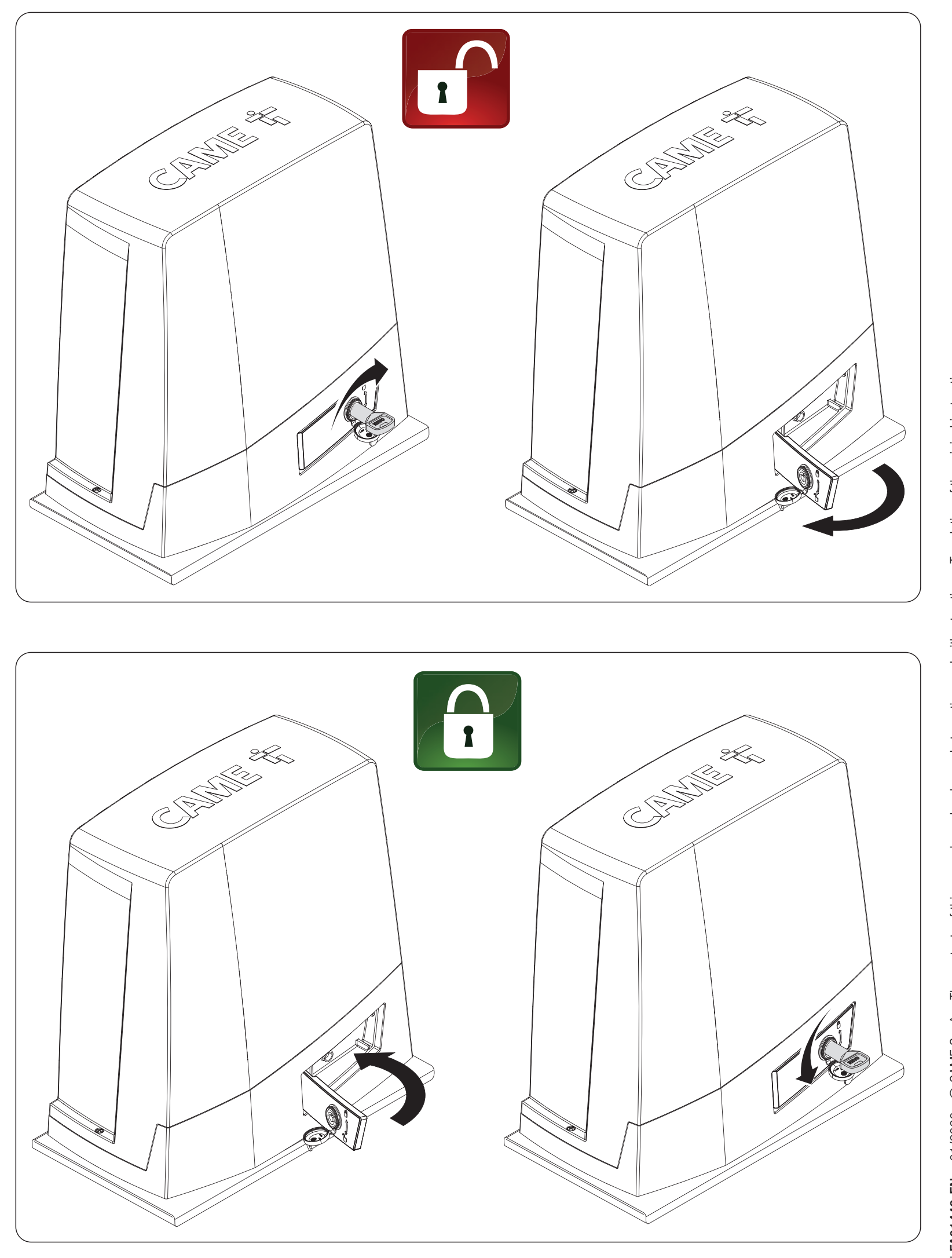

Χειροκίνητη απασφάλιση και επανασφάλιση
Πρώτα αποσυνδέστε την τροφοδοσία και ασφαλίστε το φύλλο της πόρτας ώστε να μην κινηθεί ανεξέλεγκτα. Μην απασφαλίζετε πόρτα που έχει υποστεί ζημιά ή δεν είναι ζυγοσταθμισμένη, αν δεν την έχετε ασφαλίσει.
- Βάλτε το κλειδί στην κλειδαριά και γυρίστε το σύμφωνα με το επάνω ζεύγος εικόνων.
- Ανοίξτε τον μοχλό απασφάλισης προς τα έξω, μακριά από το σώμα, όπως δείχνει το βέλος.
- Μετακινείτε την πόρτα χειροκίνητα και ελεγχόμενα, χωρίς άτομα στη διαδρομή της.
- Για να την ασφαλίσετε, επαναφέρετε τον μοχλό στην αρχική θέση και κλειδώστε τον μηχανισμό σύμφωνα με το κάτω ζεύγος εικόνων.
- Πριν δώσετε εντολή κίνησης στον κινητήρα, βεβαιωθείτε ότι ο μηχανισμός έχει ασφαλίσει ξανά.
Προσανατολισμός στην πλακέτα ZN8

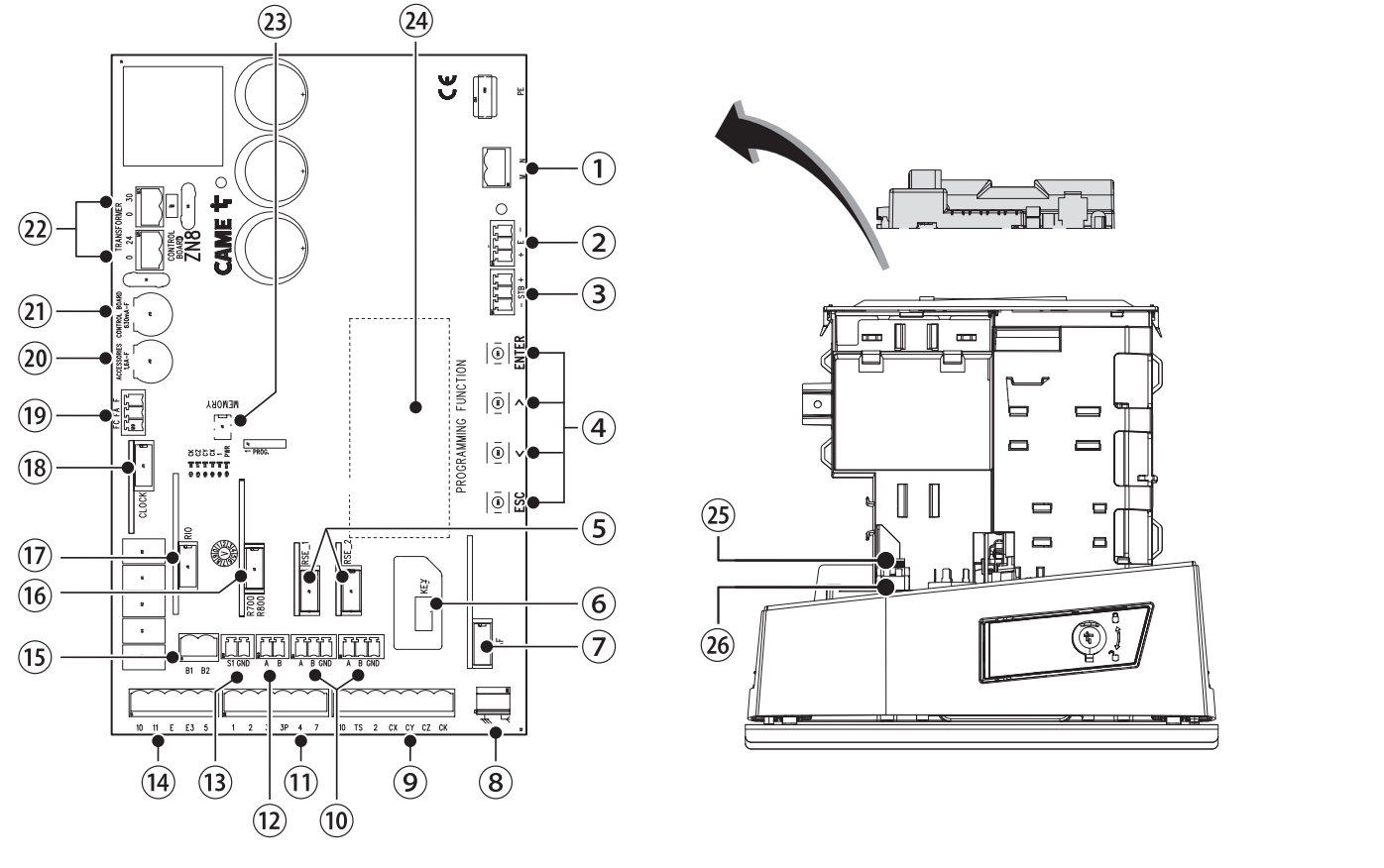

Στην επόμενη εικόνα, οι μεγάλοι πυκνωτές βρίσκονται επάνω, οι μακριές κλέμες κάτω και τα κουμπιά προγραμματισμού δεξιά. Η γραφική οθόνη και τα πλήκτρα ESC/βέλη/ENTER χρησιμοποιούνται για ρυθμίσεις, διαγνωστικό έλεγχο και χρήστες. Τοποθετείτε και αφαιρείτε τις κάρτες μόνο όταν είναι αποσυνδεδεμένο το δίκτυο και τυχόν μπαταρίες.
| Αριθμός εικόνας | Στοιχείο |
|---|---|
| 1 / 2 / 3 | Κινητήρας / κωδικοποιητής / RGP1 ή LBB. |
| 4 / 5 / 6 / 7 | Κουμπιά προγραμματισμού / RSE / CAME KEY / AF. |
| 8 / 9 / 10 / 11 | Κεραία / ασφάλεια / σειριακή σύνδεση / ενσύρματες εντολές. |
| 12 / 13 / 14 / 15 | Πληκτρολόγιο / αναμεταδότης / φώτα / B1–B2. |
| 16 / 17 / 18 / 19 | R700 ή R800 / RIOCN8WS / κάρτα ρολογιού / τερματικοί διακόπτες. |
| 20 / 21 / 22 / 23 / 24 | Ασφάλεια παρελκομένων / ασφάλεια πλακέτας / μετασχηματιστής / Memory Roll / οθόνη. |
| 25 / 26 | Ασφάλεια δικτύου / είσοδος τροφοδοσίας δικτύου στον μηχανισμό κίνησης. |
Τροφοδοσία και κλέμες BKV20AGS
| Κύκλωμα / κλέμες | Τάση, πολικότητα και όριο |
|---|---|

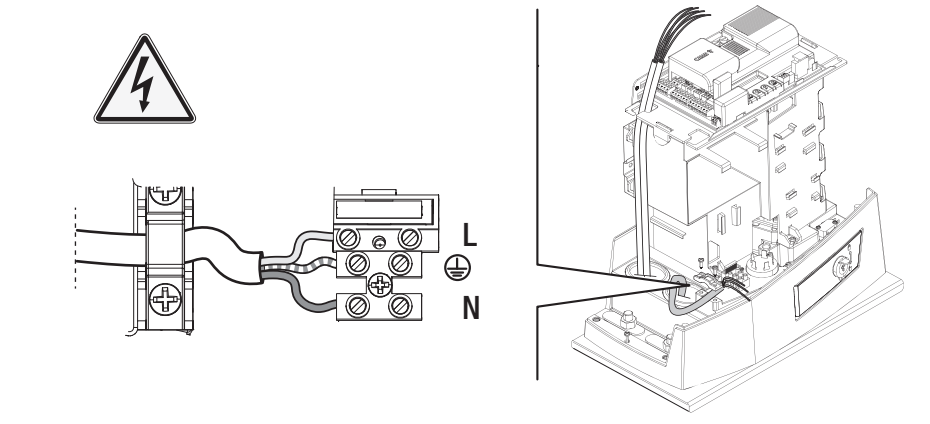

| L / N / PE | Δίκτυο 230 V AC, 50/60 Hz. L φάση, N ουδέτερος αγωγός, PE αγωγός προστασίας. Το AC δεν έχει θετικό και αρνητικό πόλο. |
| Κινητήρας / εσωτερική τροφοδοσία πλακέτας | Κινητήρας 36 V DC, πλακέτα σύμφωνα με τον πίνακα τεχνικών στοιχείων 26 V DC. Πρόκειται για εσωτερικά κυκλώματα της σωστής διάταξης, όχι για έξοδο παρελκομένων. Διατηρήστε την προβλεπόμενη συνδεσμολογία τους· μην συνδέετε σε αυτά το δίκτυο ή εξωτερική πηγή τροφοδοσίας κατά προσέγγιση. |

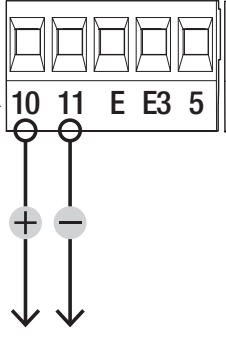

| 10 / 11 | Παρελκόμενα 24 V AC/DC, συνολικά έως 20 W· συνήθως 24 V AC. Σε DC 10 = θετικό (+), 11 = αρνητικό (−)· σε AC δεν υπάρχει πολικότητα συνεχούς ρεύματος. |
| 10 / E | Φάρος 24 V AC/DC, μέγ. 3 W. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το E η διακοπτόμενη έξοδος. |
| 10 / E3 | Πρόσθετος φωτισμός 24 V AC/DC, μέγ. 12 W· λειτουργία στο Manage lights → Light E3. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το E3 η διακοπτόμενη έξοδος. |
| 10 / 5 | Ένδειξη κατάστασης 24 V AC/DC, μέγ. 3 W. Σε DC, το 10 είναι ο κοινός θετικός πόλος και το 5 η διακοπτόμενη έξοδος. |
| B1 / B2 | Ανεξάρτητη ελεγχόμενη επαφή με μονοσταθή ή δισταθή λειτουργία. Δεν τροφοδοτεί παρελκόμενα μέσω των 10/11. |
| 10 / TS / 2 | Κλάδος τροφοδοσίας και δοκιμής των φωτοκυττάρων και κοινός ακροδέκτης σύμφωνα με το συγκεκριμένο διάγραμμα· το TS δεν είναι καθολική μόνιμη έξοδος αρνητικού πόλου. |

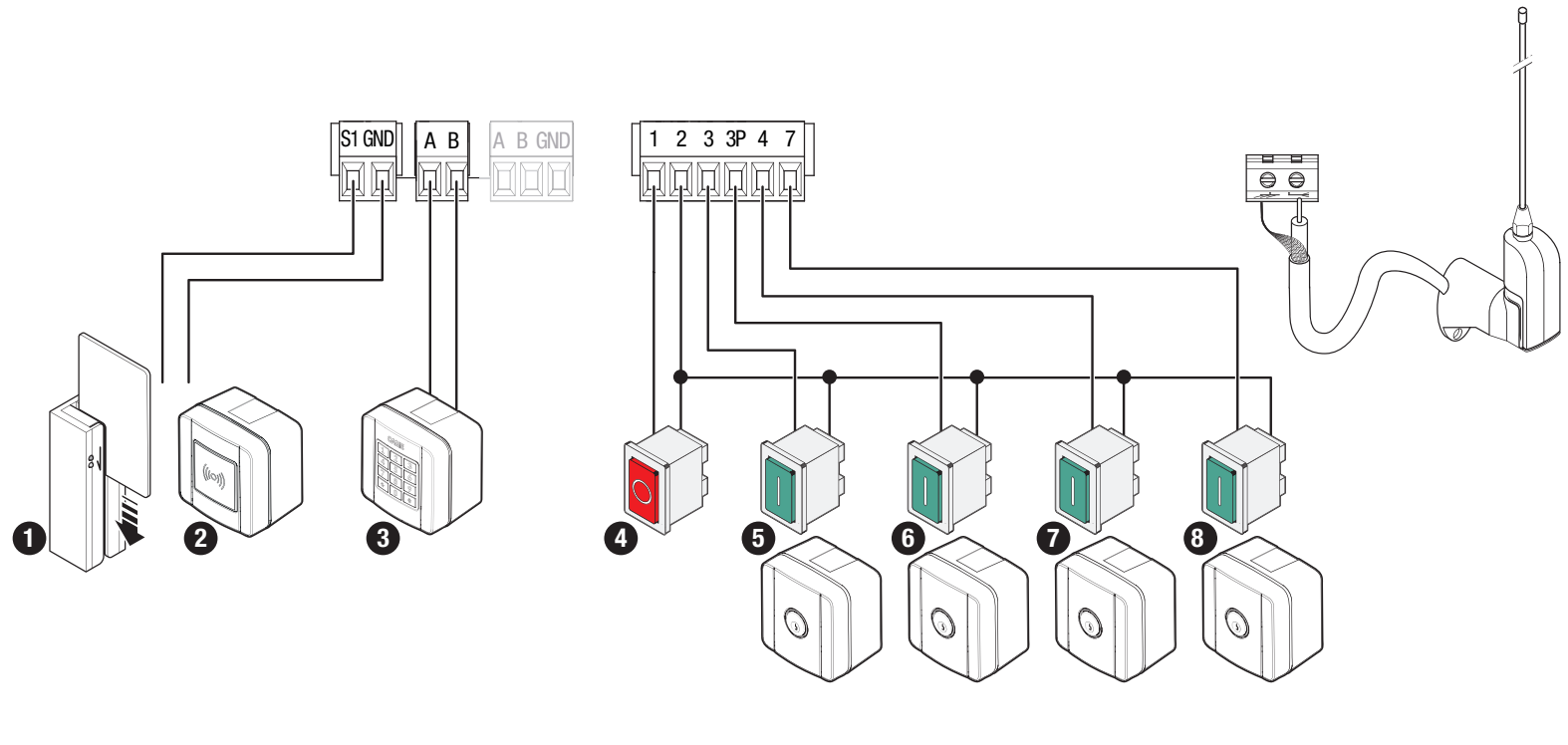

Εντολές, STOP, ασφάλεια και κεραία
| Ακροδέκτες | Λειτουργία / επαφή |
|---|---|
| 1–2 | STOP NC. Σταματά την κίνηση και απενεργοποιεί το αυτόματο κλείσιμο· για την επόμενη κίνηση απαιτείται νέα εντολή. Αν δεν χρησιμοποιείται STOP, απενεργοποιήστε το Total stop. |
| 2–3 | Εντολή NO μόνο για άνοιγμα. |
| 2–3P | NO μερικό άνοιγμα. |
| 2–4 | Εντολή NO μόνο για κλείσιμο. |
| 2–7 | NO βήμα προς βήμα ή διαδοχική εντολή σύμφωνα με το Command 2-7. |
| 2–CX / CY / CZ / CK | Τέσσερις ανεξάρτητα ρυθμιζόμενες είσοδοι ασφαλείας. Απενεργοποιήστε τις μη χρησιμοποιούμενες και ρυθμίστε τις χρησιμοποιούμενες ανάλογα με την προστασία. |
| S1 / GND | Πομποδέκτης ή αναγνώστης με την αντίστοιχη κάρτα R700. |
| A / B στους αναγνώστες | Πληκτρολόγιο κωδικού με R800· μην το συγχέετε με τα ίδια γράμματα της σειριακής σύνδεσης. |
| A / B / GND στο RSE | Σειριακή σύνδεση ζεύγους ή CRP ανάλογα με τον αντίστοιχο σύνδεσμο. |
| Κεραία / AF | Ο κεντρικός αγωγός του RG58 για το σήμα της κεραίας, η θωράκιση στον επισημασμένο ακροδέκτη γείωσης σύμφωνα με το διάγραμμα· η πρόσθετη κάρτα ραδιοδέκτη στην AF. |
Οι εντολές NO/NC και οι επαφές ασφαλείας είναι χωρίς τάση και χωρίς πολικότητα +/−. Η τροφοδοσία των παρελκομένων και η επαφή εξόδου τους είναι ξεχωριστά κυκλώματα. Μην εφαρμόζετε 230 V στους ακροδέκτες εντολών.

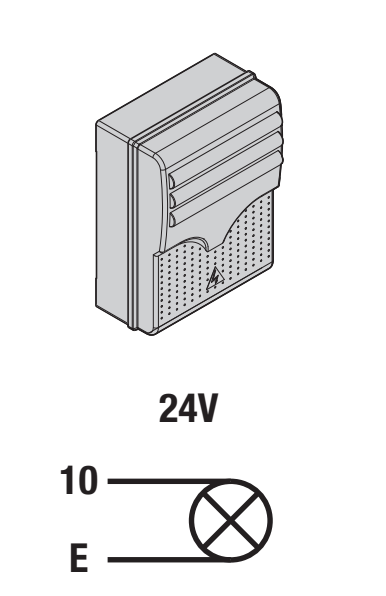

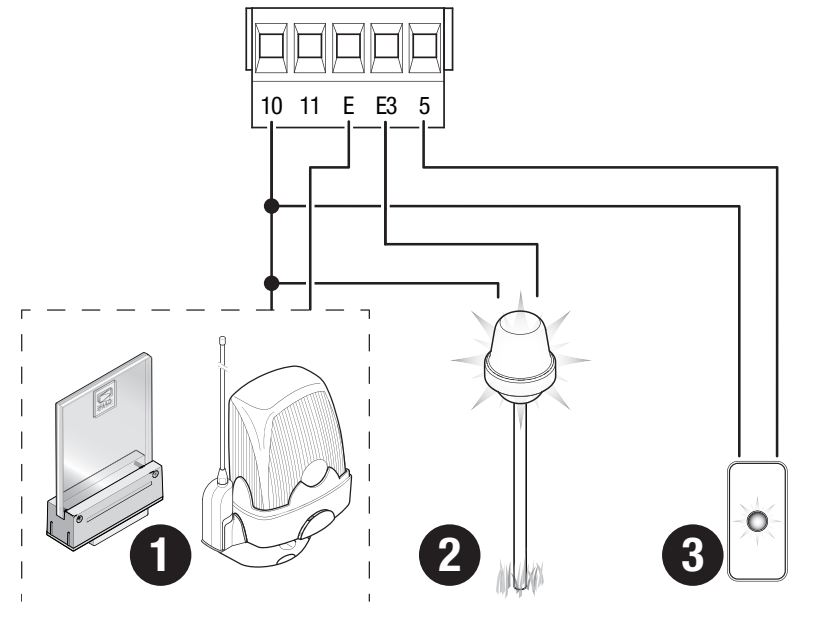

Φάρος και πρόσθετος φωτισμός
CAME KLED24 λειτουργεί στα 24 V AC/DC και έχει ισχύ 2 W, επομένως συνδέεται στο 10–E εντός του ορίου των 3 W. Η είσοδός του δεν φέρει ξεχωριστή σήμανση +/−· στο AC δεν έχει σημασία η πολικότητα, ενώ στο DC το 10 είναι ο θετικός κοινός ακροδέκτης της πλακέτας. Μη συνδέετε εδώ την έκδοση φάρου 230 V. Το E3 είναι ξεχωριστή έξοδος φωτισμού με όριο 12 W· μην συγχέετε τα E και E3.

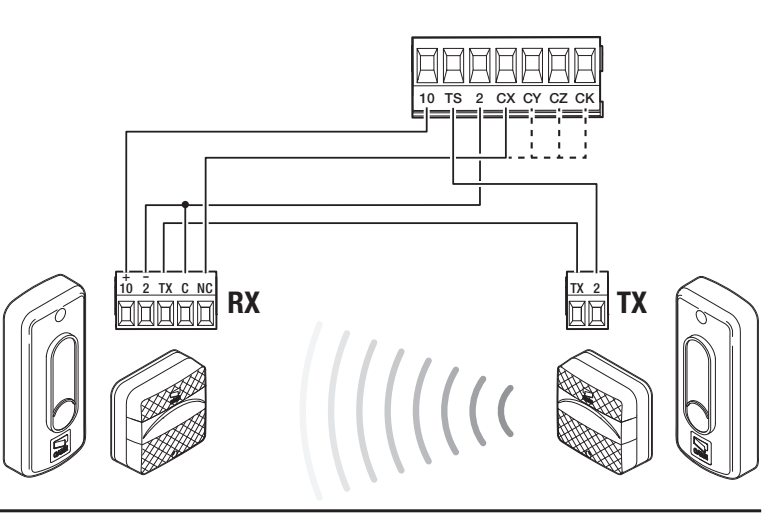

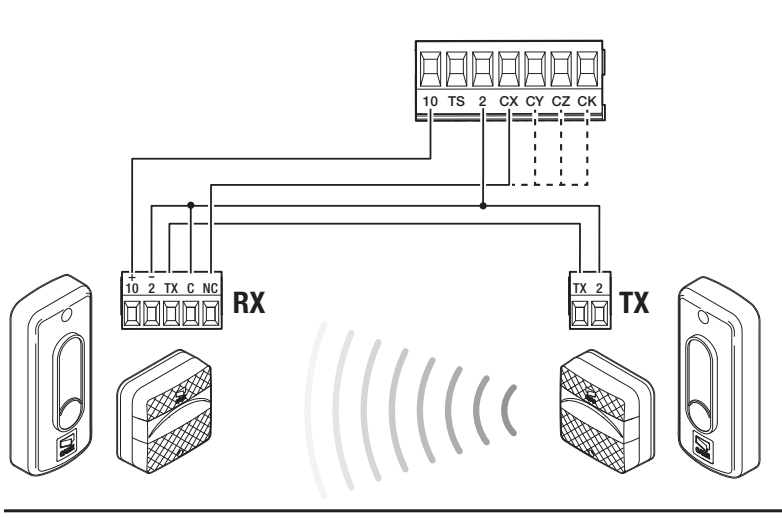

Φωτοκύτταρα DIR10 και δοκιμή μέσω TS

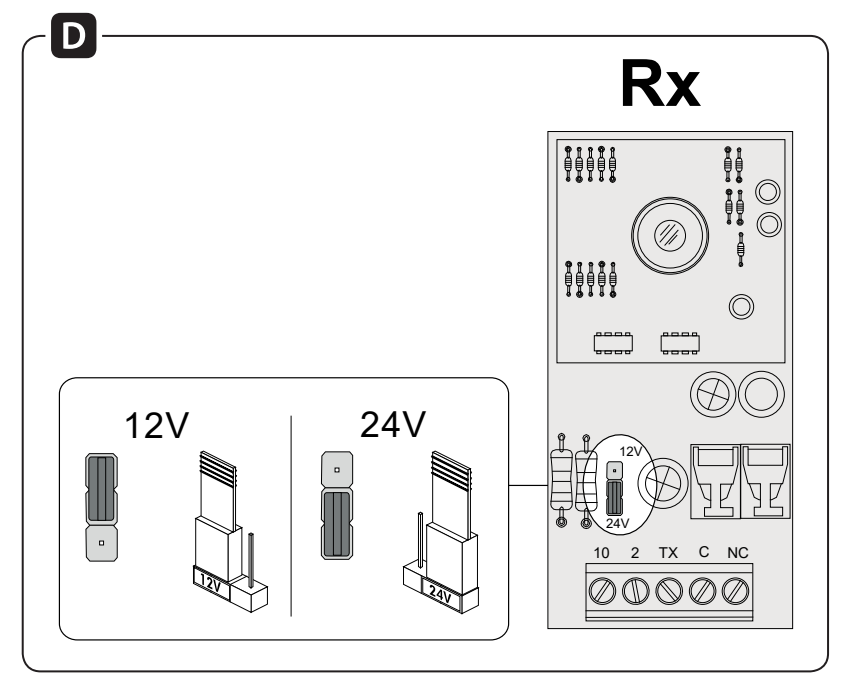

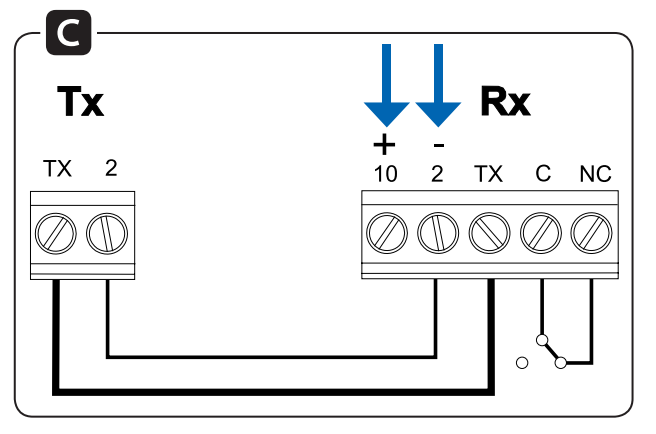

Το παράδειγμα αφορά το CAME DIR10: ζεύγος TX/RX, εμβέλεια 10 m, τροφοδοσία 12/24 V AC/DC. Ρυθμίστε τη γέφυρα του RX στα 24 V. Η κατανάλωση του ζεύγους είναι 60 mA στα 24 V AC. Το RX έχει ακροδέκτες 10 (+), 2 (−), TX, C και NC. Το TX έχει ακροδέκτες TX και 2, χωρίς ξεχωριστές ενδείξεις +/− στο αρχικό διάγραμμα. Στο AC δεν εφαρμόζεται πολικότητα συνεχούς ρεύματος.
| Ακροδέκτης DIR10 | Κανονική σύνδεση | Με δοκιμή |
|---|---|---|
| RX10 (+) | Πλακέτα 10 | Πλακέτα 10 |
| RX2 (−) και RX C | Πλακέτα 2 | Πλακέτα 2 |
| RX TX ↔ TX TX | Γεφυρώστε μεταξύ RX και TX | Ίδια γεφύρωση |
| TX2 | Πλακέτα 2 | Πλακέτα TS |
| RX NC | Πλακέτα CX | Πλακέτα CX |
Η επαφή C–NC δεν έχει πολικότητα. Σε αυτό το συγχρονισμένο διάγραμμα, τα RX2 και C συνδέονται στο 2 της πλακέτας, όχι στο 11. Συνδέστε το RX TX με το TX TX· μην αντικαταστήσετε αυτή τη γεφύρωση με απευθείας τροφοδοσία από τον ακροδέκτη 10 της πλακέτας. Στο CX, επιλέξτε C1 για εκ νέου άνοιγμα κατά το κλείσιμο.
Ενεργοποίηση δοκιμής ασφαλείας
Με την τροφοδοσία αποσυνδεδεμένη, μεταφέρετε το καλώδιο TX2 στο TS· τα RX2/C παραμένουν στο 2 και η γεφύρωση TX μεταξύ RX/TX διατηρείται. Στη συνέχεια, από Configuration → Wired safety devices → Safety devices test ενεργοποιήστε τη δοκιμή και την αντίστοιχη είσοδο ασφαλείας. Αν η δοκιμή αποτύχει, εντοπίστε και διορθώστε το πρόβλημα στην τροφοδοσία, την καλωδίωση ή τη διαμόρφωση· μην παρακάμπτετε μόνιμα την προστασία.

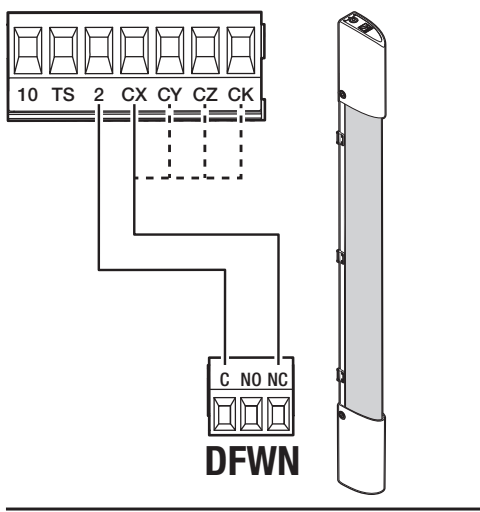

Ακμές ασφαλείας και τέσσερις είσοδοι
Ρυθμίστε τα CX, CY, CZ και CK το καθένα ξεχωριστά. Η ακμή NC χρησιμοποιεί επαφή C–NC χωρίς πολικότητα, για παράδειγμα σύμφωνα με το διάγραμμα DFWN. Για ακμή αντίστασης, επιλέξτε την κατάλληλη λειτουργία R7/R8 και την πραγματική διάταξη 8K2· το ζεύγος ακμών έχει δική του επιλογή και σύνδεση. Μην συγχέετε την ακμή αντίστασης με μια απλή επαφή NC.

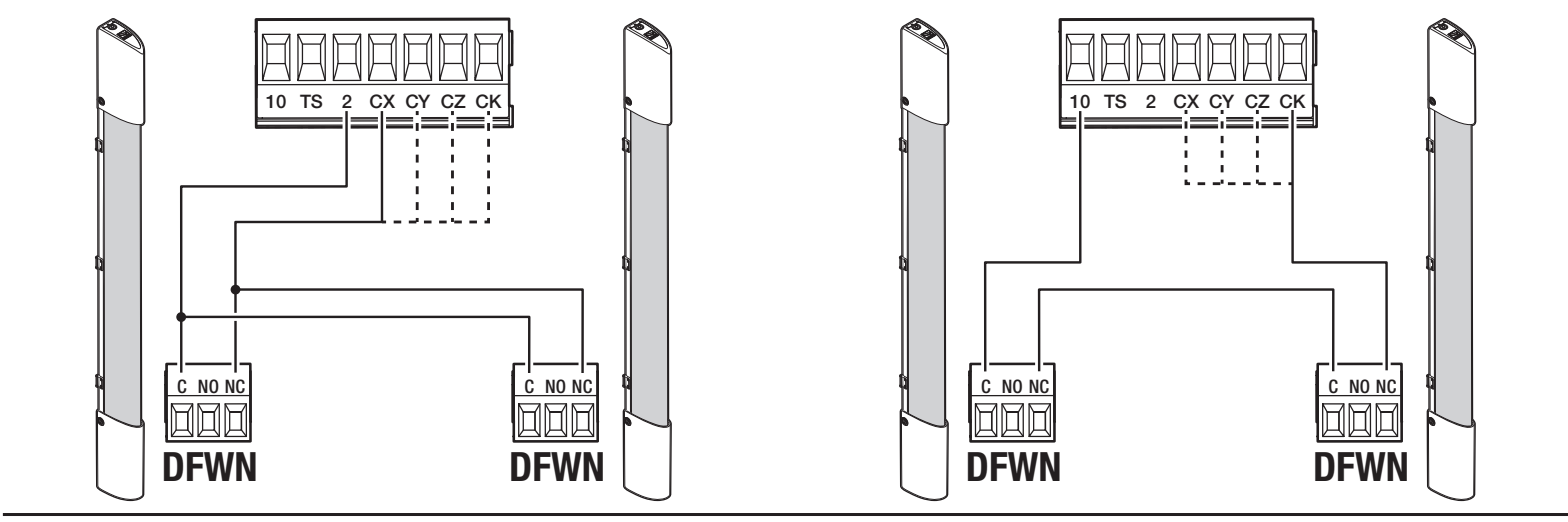

Στο ζεύγος ακμών NC DFWN, στο αριστερό διάγραμμα οι δύο επαφές συνδέονται ξεχωριστά: το C και των δύο ακμών στο 2 της πλακέτας, το NC της μίας στο CX και το NC της άλλης στο CY. Ο κατασκευαστής συνιστά αυτή τη σύνδεση και την ονομάζει παράλληλη· κάθε είσοδος πρέπει να διαμορφωθεί ξεχωριστά. Στα δεξιά, οι επαφές NC συνδέονται σε σειρά σε μία είσοδο: 2 της πλακέτας → C της πρώτης ακμής, NC της πρώτης → C της δεύτερης, NC της δεύτερης → CX της πλακέτας. Πρόκειται για διατάξεις επαφών DFWN και όχι για διατάξεις ακμών αντίστασης 8K2.
Πρώτη εκκίνηση και έλεγχος κατεύθυνσης
- Ελέγξτε τον μηχανισμό, τα στοπ, την οδοντωτή ράγα, τα καλώδια, την ασφάλιση της απασφάλισης και τον ελεύθερο χώρο.
- Μετά την ενεργοποίηση, ακολουθήστε τον οδηγό της γραφικής οθόνης. Για αυτόν τον μηχανισμό κίνησης, επιλέξτε Motor type → BKV2000· η αλλαγή τύπου δεν μεταβάλλει τη φυσική φέρουσα ικανότητα.
- Ρυθμίστε την κατεύθυνση από Configuration → Motor settings → Opening direction. Η προεπιλεγμένη κατεύθυνση είναι προς τα αριστερά.
- Στη λειτουργία Motor test, το κουμπί > κλείνει και το < ανοίγει. Αν η κατεύθυνση δεν είναι σωστή, διορθώστε τη από το μενού· μην αλλάζετε τα καλώδια βάσει εικασίας.
- Ρυθμίστε το STOP, όλες τις συνδεδεμένες εισόδους ασφαλείας, τυχόν δοκιμή και έπειτα εκτελέστε εκμάθηση διαδρομής.
- Ελέγξτε έναν πλήρη κύκλο, το μερικό άνοιγμα, όλες τις προστασίες, τα φώτα, το ραδιοχειριστήριο και τη συμπεριφορά μετά από διακοπή ρεύματος.
Η πρώτη κανονική κίνηση μετά την ενεργοποίηση είναι το άνοιγμα· περιμένετε να ολοκληρωθεί. Σε περίπτωση ασυνήθιστης συμπεριφοράς, θορύβου ή κραδασμών, σταματήστε αμέσως και αποκαταστήστε την αιτία.
Αυτόματη εκμάθηση διαδρομής BKV
Πριν από την εκμάθηση, πρέπει να έχουν ρυθμιστεί σωστά οι μηχανικοί τερματικοί διακόπτες, τα σταθερά στοπ, ο τύπος BKV2000 και η κατεύθυνση. Ο μηχανισμός κίνησης πρέπει να είναι ασφαλισμένος και όλος ο χώρος κίνησης ελεύθερος. Ο τεχνικός πρέπει να επιβλέπει όλη τη διαδικασία· δεν πρέπει να εισέρχονται άτομα στη διαδρομή κίνησης.
- Ανοίξτε Configuration → Motor settings → Travel calibration.
- Στην ερώτηση Confirm? επιλέξτε YES και επιβεβαιώστε με ENTER.
- Αφήστε να ολοκληρωθεί ολόκληρος ο οδηγός εκμάθησης που εμφανίζεται στη συγκεκριμένη πλακέτα· μην εισαγάγετε πρόωρα άλλη εντολή.
- Μετά την ολοκλήρωση, ελέγξτε τις θέσεις, τις επιβραδύνσεις και τη λειτουργία όλων των στοιχείων ασφαλείας. Αν εμφανιστεί το Calibration error, πρώτα απομακρύνετε το εμπόδιο ή διορθώστε τη μηχανική βλάβη και μετά επαναλάβετε την εκμάθηση.
Ο προγραμματισμός αυτής της πλακέτας γραφικών γίνεται με βάση τα ονόματα των μενού. Μη μεταφέρετε εδώ τις αριθμητικές τιμές A1/A3 ούτε τις ρυθμίσεις ZN7 από άλλη σειρά.

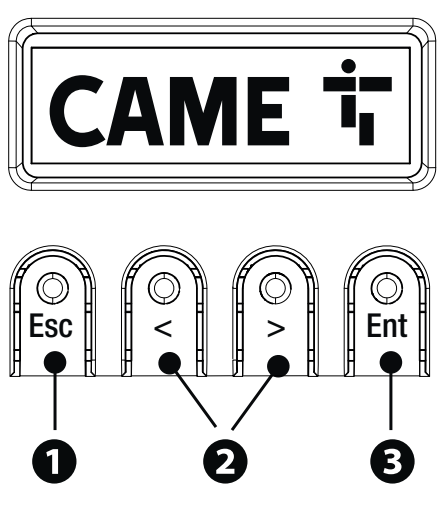

Προγραμματισμός μέσω γραφικής οθόνης
ENTER εισέρχεται στο μενού και επιβεβαιώνει την επιλογή. < και > περιηγούνται στα στοιχεία και αλλάζουν την τιμή. ESC ακυρώνει την αλλαγή που δεν έχει επιβεβαιωθεί, επιστρέφει πίσω, κλείνει το μενού ή σταματά την κίνηση. Προγραμματίζετε με τον μηχανισμό κίνησης ακίνητο και αποθηκεύστε τις τρέχουσες ρυθμίσεις πριν από τις αλλαγές.
Παρακάτω παρατίθενται οι εξηγήσεις στα σλοβακικά μαζί με τις ονομασίες των αγγλικών μενού, ώστε να εντοπίζετε εύκολα το αντίστοιχο στοιχείο. Με έντονα γράμματα εμφανίζονται μόνο οι εργοστασιακές τιμές που ορίζονται ρητά. Η διαθεσιμότητα των λειτουργιών εξαρτάται από τις συνδεδεμένες κάρτες και την έκδοση της πλακέτας.
Configuration → Motor settings
| Στοιχείο / σημασία | Επιλογές και προϋποθέσεις |
|---|---|
| Opening direction Κατεύθυνση ανοίγματος. | To the left – προς τα αριστερά· To the right – προς τα δεξιά. |
| Motor test Έλεγχος κατεύθυνσης. | > κλείνει, < ανοίγει· αν η κατεύθυνση δεν είναι σωστή, διορθώστε την επιλέγοντας τη σωστή φορά. |
| Travel calibration Εκμάθηση διαδρομής. | Confirm? NO/YES· διαδικασία εκμάθησης. |
| Motor type Τύπος μηχανισμού κίνησης. | Για το BKV20AGS επιλέξτε BKV2000· οι επιπλέον επιλογές BKV1500/BKV2500 δεν αυξάνουν την ικανότητα φορτίου αυτού του μοντέλου. |
Configuration → Gate travel settings
Configuration → Wired safety devices
| Στοιχείο / σημασία | Επιλογές και προϋποθέσεις |
|---|---|
| Total stop STOP1–2: σταματά και απενεργοποιεί το αυτόματο κλείσιμο. | Deactivated / On. Ενεργοποιήστε μόνο με σωστή επαφή NC. |
| CX input / CY input / CZ input / CK input Τέσσερις είσοδοι με ανεξάρτητες ρυθμίσεις. | Κάθε μία Deactivated· C1/C2/C3/C4/C7/C8/C13/R7/R8 και R7/R8 για δύο ακμές ασφαλείας. Οι σημασίες επεξηγούνται κάτω από τον πίνακα. |
| Safety devices test Έλεγχος των φωτοκυττάρων στις εντολές ανοίγματος και κλεισίματος. | Deactivated / On· απαιτεί σύνδεση μέσω TS. |
| Obst. with motor stopped Όταν αναφέρεται εμπόδιο, δεν επιτρέπει την εκκίνηση ακόμη κι αν ο μηχανισμός είναι ακίνητος. | Deactivated / On. |
Configuration → RIO safety devices
Configuration → Command inputs / Functions
Διαμόρφωση → Χρόνοι / Διαχείριση φωτισμού
Διαμόρφωση → Επικοινωνία RSE / Εξωτερική μνήμη
| Στοιχείο / σημασία | Επιλογές και προϋποθέσεις |
|---|---|
| RSE1 Λειτουργία της κάρτας στο RSE_1. | CRP, Συζευγμένη ή Off. |
| Διεύθυνση CRP Μοναδική διεύθυνση της πλακέτας στο σύστημα. | 1–254. |
| Ταχύτητα RSE1 / Ταχύτητα RSE2 Ταχύτητα μετάδοσης κάθε θύρας. | 1200/2400/4800/9600/14400/19200/38400/57600/115200 bps. Προεπιλεγμένη ταχύτητα και των δύο θυρών: 38400 bps. |
| Αποθήκευση δεδομένων Αποθήκευση χρηστών, χρόνων και διαμόρφωσης. | Εμφανίζεται όταν έχει εισαχθεί η μνήμη· Memory Roll. |
| Ανάγνωση δεδομένων Φόρτωση των αποθηκευμένων δεδομένων στην πλακέτα. | Αντικαθιστά τα δεδομένα της πλακέτας με την αποθηκευμένη διαμόρφωση· μετά τη φόρτωση, ελέγξτε ολόκληρη τη διάταξη. |
Διαχείριση χρηστών – χρήστες
Πληροφορίες – πληροφορίες και συντήρηση
| Στοιχείο / σημασία | Επιλογές και προϋποθέσεις |
|---|---|
| Έκδοση FW Εμφάνιση των εκδόσεων FW και GUI. | Καταγράψτε και τις δύο εκδόσεις πριν αλλάξετε τις ρυθμίσεις. |
| Μετρητής κύκλων λειτουργίας Μετρητές κινήσεων. | Συνολικοί κύκλοι λειτουργίας / Μερικοί κύκλοι λειτουργίας. |
| Ρύθμιση συντήρησης Υπενθύμιση συντήρησης. | Απενεργοποιημένο ή 1×100 έως 250×100 κύκλοι λειτουργίας· η υπενθύμιση αναβοσβήνει 3+3 φορές. |
| Επαναφορά συντήρησης Μηδενισμός του μερικού μετρητή συντήρησης. | Επιβεβαίωση; NO/YES· εκτελέστε την επαναφορά μετά από πραγματική συντήρηση. |
| Επαναφορά παραμέτρων Επαναφορά παραμέτρων. | Διατηρεί τις ρυθμίσεις αποκωδικοποίησης ραδιοσήματος, τον τύπο κινητήρα και τα δεδομένα βαθμονόμησης· διαφέρει από την πλήρη επαναφορά. |
| Λίστα σφαλμάτων Τα 8 πιο πρόσφατα σφάλματα. | Τα βέλη περιηγούνται στο ιστορικό· η επιλογή Delete errors το διαγράφει μετά την επιβεβαίωση. |
Διαχείριση χρονοδιακόπτη / Εντολές
Γλώσσα / Κωδικός πρόσβασης / Μενού F
Αποκρίσεις εισόδων με καλώδιο και RIO
| Απόκριση | Σημασία |
|---|---|
| C1 / P1 | Επανανοιγμα κατά το κλείσιμο – φωτοκύτταρα. |
| C2 / P2 | Επανακλείσιμο κατά το άνοιγμα – φωτοκύτταρα. |
| C3 / P3 | Μερική διακοπή· ελέγξτε τη σε συνδυασμό με τον αυτοματισμό λειτουργίας. |
| C4 / P4 | Διακοπή και αναμονή μέχρι να απομακρυνθεί το εμπόδιο. |
| C7 / P7 | Επανανοιγμα κατά το κλείσιμο – ακμές ασφαλείας. |
| C8 / P8 | Επανακλείσιμο κατά το άνοιγμα – ακμές ασφαλείας. |
| C13 / P13 | Επανανοίγει κατά το κλείσιμο και σταματά αμέσως μόλις απομακρυνθεί το εμπόδιο· η απόκριση ισχύει και όταν η πύλη είναι ακίνητη. |
| R7 / R8 | Η αντίστοιχη απόκριση για ακμές αντίστασης 8K2· ξεχωριστή επιλογή για μία ή δύο ακμές. |
| P0 | Διακοπή και απενεργοποίηση του αυτοματισμού· επανεκκίνηση μόνο με νέα εντολή. |
Αποθήκευση και διαχείριση τηλεχειριστηρίων
Για το γραφικό μενού που περιγράφεται παραπάνω, η χωρητικότητα είναι 250 χρήστες. Στην υποδοχή AF πρέπει να τοποθετηθεί δέκτης κατάλληλης συχνότητας και κωδικοποίησης· παράδειγμα είναι ο AF43S με TOP-432EE. Η ίδια συχνότητα από μόνη της δεν επιβεβαιώνει τη συμβατότητα.
- Ανοίξτε Manage users → New user.
- Επιλέξτε την επιθυμητή λειτουργία και επιβεβαιώστε με ENTER.
- Στείλτε τον κωδικό με το επιλεγμένο κουμπί του τηλεχειριστηρίου.
- Για επόμενο κουμπί ή χρήστη, επαναλάβετε τη διαδικασία, σημειώστε τον αριθμό και την εντολή και δοκιμάστε την πραγματική λειτουργία.
Για διαγραφή μεμονωμένου χρήστη, επιλέξτε Remove user· για διαγραφή όλων, Remove all. Η επιλογή Radio decoding → Rolling code ή TW Key block διαγράφει τους πομπούς που έχουν αποθηκευτεί προηγουμένως με διαφορετική κωδικοποίηση. Μην επιλέξετε αυτή τη ρύθμιση αν δεν έχετε καταγράψει τα υπάρχοντα τηλεχειριστήρια.
Επαναφορά παραμέτρων και πλήρης επαναφορά
Information → Parameter reset επαναφέρει τις εργοστασιακές παραμέτρους, αλλά διατηρεί τις ρυθμίσεις Radio decoding, Motor type και βαθμονόμησης διαδρομής. Πριν από την επιβεβαίωση, αποθηκεύστε τη διαμόρφωση και μετά την επαναφορά ελέγξτε την κατεύθυνση, τα συστήματα προστασίας, τους χρόνους και τη λειτουργία. Για τη διαγραφή όλων των χρηστών, χρησιμοποιήστε τη ξεχωριστή επιλογή Manage users → Remove all. Μετά από κάθε επαναφορά, ελέγξτε επίσης τα αποθηκευμένα τηλεχειριστήρια.
Η επαναφορά σε περίπτωση ξεχασμένου κωδικού πρόσβασης είναι διαφορετική, πλήρης επαναφορά. Διαγράφει τους αποθηκευμένους χρήστες, τους χρόνους και τη βαθμονόμηση. Πρέπει να εκτελείται από τεχνικό που μπορεί να θέσει ξανά με ασφάλεια ολόκληρη την εγκατάσταση σε λειτουργία.
- Αποσυνδέστε την τροφοδοσία της πλακέτας, συμπεριλαμβανομένων τυχόν μπαταριών.
- Κρατήστε πατημένα ταυτόχρονα τα < και > και επαναφέρετε την τροφοδοσία σύμφωνα με τη διαδικασία σέρβις.
- Κρατήστε πατημένα τα κουμπιά μέχρι να εμφανιστεί το Factory reset, επιλέξτε Confirm YES και πατήστε ENTER.
- Ρυθμίστε ξανά το σωστό μοντέλο, την κατεύθυνση, όλα τα συστήματα προστασίας, την εκμάθηση και τους χρήστες· πριν από τη λειτουργία εκτελέστε πλήρεις δοκιμές.
Δημιουργία αντιγράφου ασφαλείας και φόρτωση μέσω Memory Roll
- Αποσυνδέστε το δίκτυο και τις μπαταρίες και τοποθετήστε το Memory Roll στην υποδεικνυόμενη υποδοχή.
- Μετά την ενεργοποίηση, επιλέξτε Configuration → External memory → Save data ή Read data.
- Η αποθήκευση/φόρτωση περιλαμβάνει χρήστες, χρόνους και διαμόρφωση. Η φόρτωση μπορεί να αντικαταστήσει τα υπάρχοντα δεδομένα της πλακέτας.
- Όταν ολοκληρωθεί η διαδικασία, αποσυνδέστε την τροφοδοσία και αφαιρέστε το Memory Roll. Μετά την επαναφορά, επαληθεύστε ότι συμφωνούν το μοντέλο, η κατεύθυνση, όλα τα συστήματα προστασίας και οι εντολές.
Αυτά τα στοιχεία εμφανίζονται όταν είναι συνδεδεμένη η μνήμη. Χρησιμοποιήστε την καθορισμένη υποδοχή Memory Roll· μην συνδέετε συσκευή USB σε άλλη υποδοχή βασιζόμενοι μόνο στην ομοιότητα της ονομασίας της λειτουργίας.
Το Memory Roll στην εικόνα της πραγματικής πλακέτας ZN8 επισημαίνεται με τον αριθμό 23.

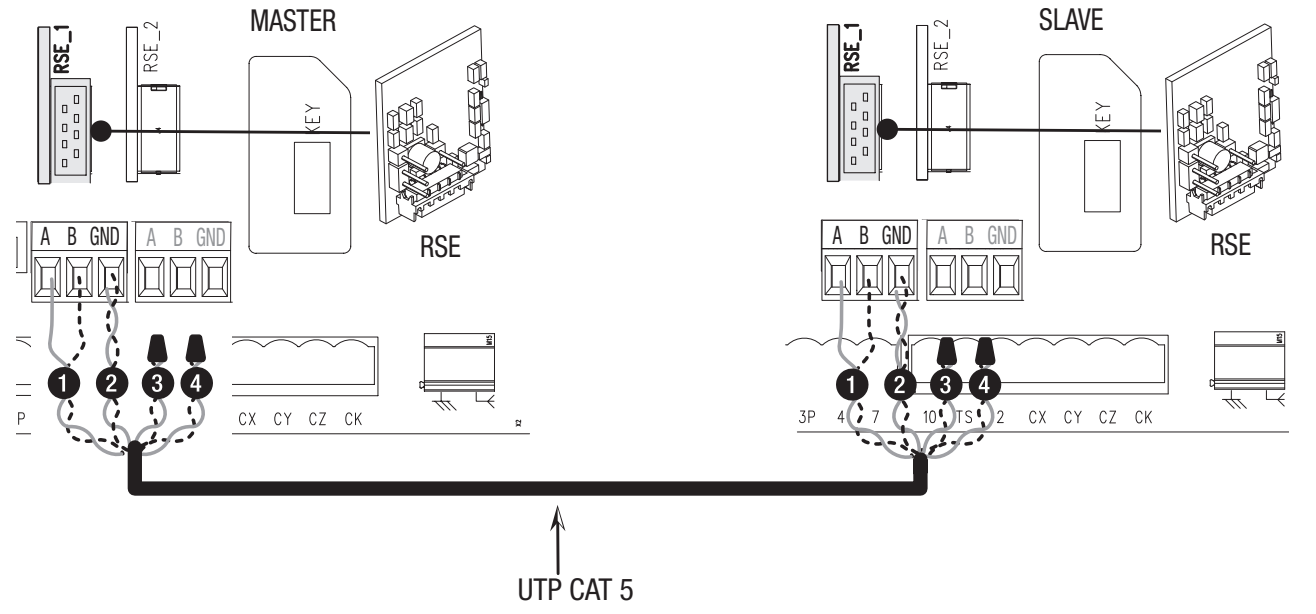

Δύο κινητήρες σε λειτουργία MASTER–SLAVE
Τοποθετήστε κάρτες RSE στις υποδοχές RSE_1 και των δύο πλακετών και συνδέστε A–A, B–B, GND–GND μέσω UTP CAT5 σύμφωνα με το διάγραμμα. Τα εξαρτήματα και τα χειριστήρια συνδέονται στο MASTER· εκεί αποθηκεύονται και οι χρήστες. Στο MASTER, επιλέξτε Paired στον οδηγό ή στη ρύθμιση RSE1· ο δεύτερος κινητήρας γίνεται SLAVE. Η εντολή μερικού ανοίγματος ελέγχει το MASTER σύμφωνα με το αρχικό διάγραμμα, ενώ η εντολή κοινού ανοίγματος ανοίγει και τα δύο φύλλα.
Αν το RSE_1 χρησιμοποιείται για τη σύνδεση ζεύγους, το CRP χρησιμοποιεί το RSE_2. Σε αυτήν τη διαμόρφωση δεν μπορεί να συνδεθεί το CAME KEY. Μην συγχέετε τα ίδια γράμματα A/B σε διαφορετικές διεπαφές.
Διάγνωση λεκτικών μηνυμάτων οθόνης
| Μήνυμα | Έλεγχος / διαδικασία |
|---|---|
| Σφάλμα βαθμονόμησης | Η εκμάθηση διακόπηκε λόγω εμποδίου· απομακρύνετε την αιτία και ελέγξτε τον μηχανισμό. |
| Ο κωδικοποιητής δεν λειτουργεί | Ο κωδικοποιητής έχει αποσυνδεθεί ή υποστεί ζημιά· με την τροφοδοσία αποσυνδεδεμένη, ελέγξτε τη συγκεκριμένη υποδοχή και την καλωδίωσή του. |
| Σφάλμα αποτυχίας δοκιμής σέρβις | Εμπόδιο στα φωτοκύτταρα, εσφαλμένη καλωδίωση/διαμόρφωση ή ελαττωματικό φωτοκύτταρο· ελέγξτε τη δοκιμή TS. |
| Κλειδαριά πόρτας ανοιχτή | Ο κινητήρας είναι απασφαλισμένος· ελέγξτε ότι ο μοχλός είναι ασφαλισμένος. |
| Μέγιστος αριθμός εμποδίων κατά το κλείσιμο / άνοιγμα / εμποδίων | Έχει ξεπεραστεί ο αριθμός των διαδοχικά ανιχνευμένων εμποδίων· απομακρύνετε την αντίσταση ή την αιτία ενεργοποίησης της προστασίας. |
| Σφάλμα επικοινωνίας | Η θύρα RSE δεν έχει ρυθμιστεί σωστά· ελέγξτε τη σύνδεση και τη λειτουργία. |
| Μη συμβατό τηλεχειριστήριο | Μη συμβατός πομπός, κωδικοποίηση ή TWIN KEY BLOCK. |
| Η πόρτα SLAVE είναι ανοιχτή | Ο κινητήρας SLAVE είναι απασφαλισμένος. |
| Δεν υπάρχει επικοινωνία από το σύστημα RIO | Η μονάδα RIO λείπει από την υποδοχή ή έχει βλάβη. |
| Το σύστημα RIO δεν έχει διαμορφωθεί | Το ασύρματο σύστημα ή οι συσκευές του δεν έχουν διαμορφωθεί. |
Το Information → Errors list αποθηκεύει τα 8 πιο πρόσφατα σφάλματα. Πριν τα διαγράψετε, καταγράψτε την κατάσταση και τις εκδόσεις FW/GUI. Αν η πύλη δεν κινείται, ελέγξτε την τροφοδοσία δικτύου, τις ασφάλειες, την απασφάλιση, το STOP, τα συστήματα ασφαλείας και αν υπάρχει συνεχώς ενεργή εντολή. Αν ανοίγει αλλά δεν κλείνει, ελέγξτε τα φωτοκύτταρα και τη ρύθμιση της αντίστοιχης εισόδου. Μην παρακάμπτετε τα συστήματα προστασίας με μόνιμη γεφύρωση.
Ασφάλειες για 230 V BKV20AGS
| Κύκλωμα | Ταχεία ασφάλεια |
|---|---|
| Ηλεκτρικό δίκτυο | 2 A F |
| Πίνακας ελέγχου | 630 mA F |
| Αξεσουάρ | 1,6 A F |
Ελέγχετε τις ασφάλειες με αποσυνδεδεμένο το ηλεκτρικό δίκτυο και τις μπαταρίες. Αντικαταστήστε τις μόνο με ασφάλειες ίδιου τύπου και ονομαστικής τιμής και εντοπίστε πρώτα την αιτία του βραχυκυκλώματος ή της υπερφόρτωσης.
Συντήρηση και σέρβις
Κάθε 10 000 κύκλους και το αργότερο κάθε 6 μήνες ελέγχετε τη σύσφιξη των βιδών/παξιμαδιών, τη φθορά και τη λειτουργία των κινούμενων μερών, τη λίπανση των αντίστοιχων μηχανικών σημείων, τις προειδοποιητικές διατάξεις και τις διατάξεις ασφαλείας, τη χειροκίνητη απασφάλιση, τα καλώδια, τον οδηγό και την οδοντωτή κρεμαγιέρα. Αποσυνδέστε την τροφοδοσία και τις μπαταρίες πριν από οποιαδήποτε εργασία. Μετά από παρατεταμένη διακοπή λειτουργίας, ελέγξτε τη συνολική λειτουργία μόλις αποκατασταθεί η ηλεκτροδότηση.
Ο κατασκευαστής αναφέρει MCBF 250 000 κύκλων για το BKV20 στα 20 m/2 000 kg· σε περιοχές με άνεμο, ο αναφερόμενος αριθμός μειώνεται κατά 15 %. Πρόκειται για ενδεικτικό μέσο διάστημα μεταξύ βλαβών, όχι για διάστημα χωρίς συντήρηση ούτε για εγγύηση διάρκειας ζωής κάθε πύλης. Ρυθμίστε την υπενθύμιση σέρβις από το Information → Set up maintenance και μηδενίστε την μόνο μετά την ολοκλήρωση του σέρβις.
Μετά τη ρύθμιση, κλείστε το προστατευτικό του πίνακα, το κάλυμμα και όλα τα στοιχεία στερέωσης. Ελέγξτε τις δυνάμεις και τις λειτουργίες ασφαλείας ολόκληρης της πύλης, δείξτε στον χρήστη τη χειροκίνητη απασφάλιση και παραδώστε τα εγχειρίδια ολόκληρου του συστήματος. Παραδώστε τα ηλεκτρονικά εξαρτήματα και τις μπαταρίες σε εγκεκριμένο σημείο συλλογής όταν αποσυρθούν από τη χρήση.
Τεχνικά χαρακτηριστικά CAME BKV20AGS
| Παράμετρος | Τιμή για την περιγραφόμενη έκδοση |
|---|---|
| Μοντέλο / κωδικός | BKV20AGS / 801MS-0310 |
| Μέγιστο βάρος / μήκος φύλλου | 2 000 kg / 20 m |
| Τροφοδοσία δικτύου | 230 V AC, 50/60 Hz |
| Κινητήρας / εσωτερική τροφοδοσία πίνακα | 36 V DC / 26 V DC |
| Ισχύς | 250 W |
| Δύναμη / μέγιστη δύναμη | 900 N / 1 350 N |
| Μέγιστη ταχύτητα | 12 m/min |
| Βαθμός προστασίας | IP54 |
| Θερμοκρασία λειτουργίας | −20 έως +55 °C |
| Λειτουργία | Συνεχής λειτουργία· δεν καθορίζεται σταθερός αριθμός κύκλων ανά ώρα. |
| Χρόνος λειτουργίας | 180 s |
| Κατανάλωση σε αναμονή | 14 W· με τη μονάδα RGP1 0,8 W |
| Θερμική προστασία μετασχηματιστή | 120 °C |
| Κλάση μόνωσης / σχέση μετάδοσης | I / 40 |
| Βάρος μηχανισμού κίνησης | 21 kg |
| Χρώμα | Γκρι RAL 7024 |
| Γρανάζι / τερματικοί διακόπτες | Μονάδα 4 / μηχανικοί |

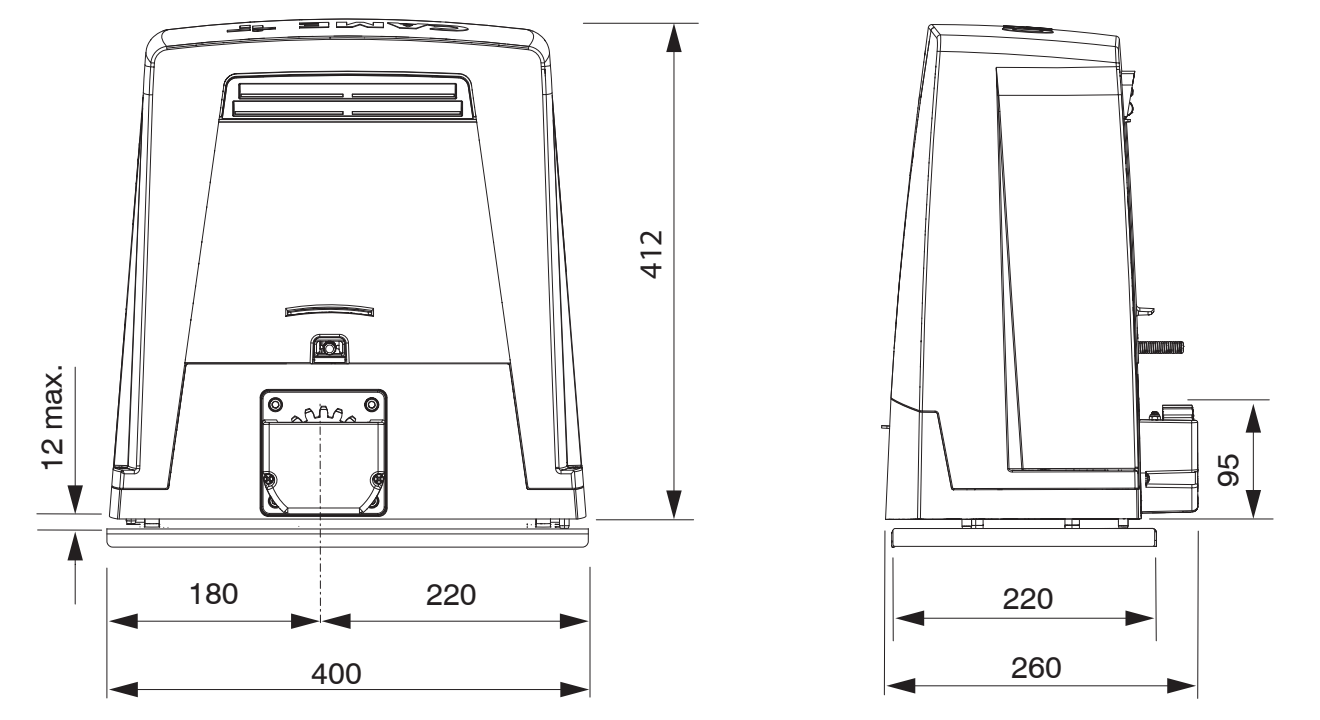

| Διαστάσεις πλάτος × βάθος × ύψος | 400 × 260 × 412 mm |
| Ρύθμιση μοντέλου | Motor type → BKV2000 |
| Χωρητικότητα χρηστών αυτού του μενού | 250 |
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
