CAIS Σετ αυτοφερόμενης συρόμενης πόρτας 95x86x5 για πλάτος διέλευσης 4,5m, διάτρητο προφίλ Zn KIT DEMO MZE 03
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
Σε απόθεμα
623,03 € με ΦΠΑ
| Βάρος |
|---|
| 89 kg |
Περιγραφή του προϊόντος CAIS Σετ αυτοφερόμενης συρόμενης πόρτας 95x86x5 για πλάτος διέλευσης 4,5m, διάτρητο προφίλ Zn KIT DEMO MZE 03
Σετ εξαρτημάτων KIT DEMO MZE 03 για την κατασκευή αυτοφερόμενης συρόμενης αυλόπορτας με πλάτος διέλευσης έως 4,5m/525kg. Όλα τα εξαρτήματα του σετ είναι γαλβανισμένα.
| Το σετ CAIS-DEMO-MZE-03 περιλαμβάνει: | ||||
|---|---|---|---|---|
|
1 × | Προφίλ C 95x86x5mm με οπές για βίδωμα, Zn, 6m | CAIS-STAGE-MZ-6 | |
|
Οδηγός προφίλ C, βιδωμένος στο κάτω μέρος της πύλης, πάνω στον οποίο κινείται η πύλη με τη βοήθεια τροχήλατων φορείων στερεωμένων σε βάση από σκυρόδεμα. Γαλβανισμένη επιφάνεια.
|
Λεπτομέρειες
|
|||
|
2 × | Φορείο με 8 κυλίνδρους με ρουλεμάν | CAIS-SPEED-ME | |
|
Φορείο από γαλβανισμένο χάλυβα με 8 μεταλλικούς τροχούς. |
Λεπτομέρειες
|
|||
|
1 × | Κάτω ράμπα εισόδου - για προφίλ C 95x86x5 | CAIS-RUN-M | |
|
Η κάτω ράμπα εισόδου για συρόμενη αυλόπορτα εισάγεται στο προφίλ C και στερεώνεται σε αυτό με πλάκα σύσφιξης. Η ράμπα εισόδου συναντά το κάτω στοπ, ώστε να αποφορτίζεται η αυλόπορτα όταν κλείνει. |
Λεπτομέρειες
|
|||
|
1 × | Κάτω στοπ για προφίλ C 95x86x5 | CAIS-LAST-M | |
|
Υποδοχή τερματισμού τοποθετημένη στη βάση του στύλου τερματισμού. Αποφορτίζει τις δυνάμεις συμπίεσης και έλξης που ασκούνται στα φορεία όταν κλείνει η πύλη. |
Λεπτομέρειες
|
|||
|
1 × | Κάλυμμα προφίλ C 95x86x5 | CAIS-PILOT-MN | |
|
Το κάλυμμα για το προφίλ C της συρόμενης αυλόπορτας τοποθετείται στην αρχή και, αν χρειάζεται, και στο τέλος του οδηγού προφίλ C. Εισάγεται στο προφίλ C και στερεώνεται σε αυτό με πλάκα σύσφιξης. |
Λεπτομέρειες
|
|||
|
1 × | Κάλυμμα προφίλ C 95x86x5 με στερέωση στον αναστολέα | CAIS-PILOT-MR | |
|
Το κάλυμμα CAIS PILOT MR για προφίλ C συρόμενης αυλόπορτας τοποθετείται στην αρχή του οδηγού προφίλ C. Το κάλυμμα στερεώνεται στο στοπ εισόδου της αυλόπορτας CAIS RUN M. |
Λεπτομέρειες
|
|||
|
1 × | Άνω οδηγός με δύο ράουλα για συρόμενες αυλόπορτες | CAIS-FRM2 | |
|
Οδηγός πύλης για την κατακόρυφη σταθεροποίηση της πύλης κατά την εγκάρσια διεύθυνση. |
Λεπτομέρειες
|
|||
|
1 × | Οδηγίες συναρμολόγησης για κιτ αυτοφερόμενης συρόμενης πόρτας |
Λήψη
|
|
|
Εγχειρίδιο εγκατάστασης με εικονογραφημένα σχέδια καλωδίωσης και οδηγίες προγραμματισμού και σύζευξης τηλεχειριστηρίων. |
||||
Σετ βιδών και περικοχλίων πριτσινώματος για στερέωση
Πλεονεκτήματα και χαρακτηριστικά του σετ CAIS-DEMO-MZE-03
- Εύκολη συναρμολόγηση χάρη στις μελετημένες λεπτομέρειες και γρήγορη εγκατάσταση με βίδωμα του προφίλ C στην κατασκευή, καθώς δεν χρειάζεται να συγκολληθεί το προφίλ C.
- Στη συσκευασία περιλαμβάνονται βίδες στερέωσης και πριτσινωτά παξιμάδια για τη σύνδεση του προφίλ C στην κατασκευή, μέσω των οπών του προφίλ C, οι οποίες απέχουν μεταξύ τους τουλάχιστον 400mm.
- Το εν θερμώ γαλβανισμένο προφίλ C 270g/m2, με σειριακό αριθμό και 100% ελεγμένο μαζί με τα φορεία, είναι ακριβές σαν ρολόι.
- Ρουλεμάν υψηλής ποιότητας στα φορεία. Οι άξονες των τροχών των φορείων είναι διατρημένοι και όχι κομμένοι με λέιζερ.
- Δοκιμασμένο από -37°C έως +50°C
- Γερμανικός χάλυβας. Ιαπωνικά ρομπότ. Κατασκευάζεται στην Τσεχική Δημοκρατία.
Ενδεικτική καταλληλότητα χρήσης του σετ για την κατασκευή αυτοφερόμενης συρόμενης αυλόπορτας CAIS-DEMO-MZE-03

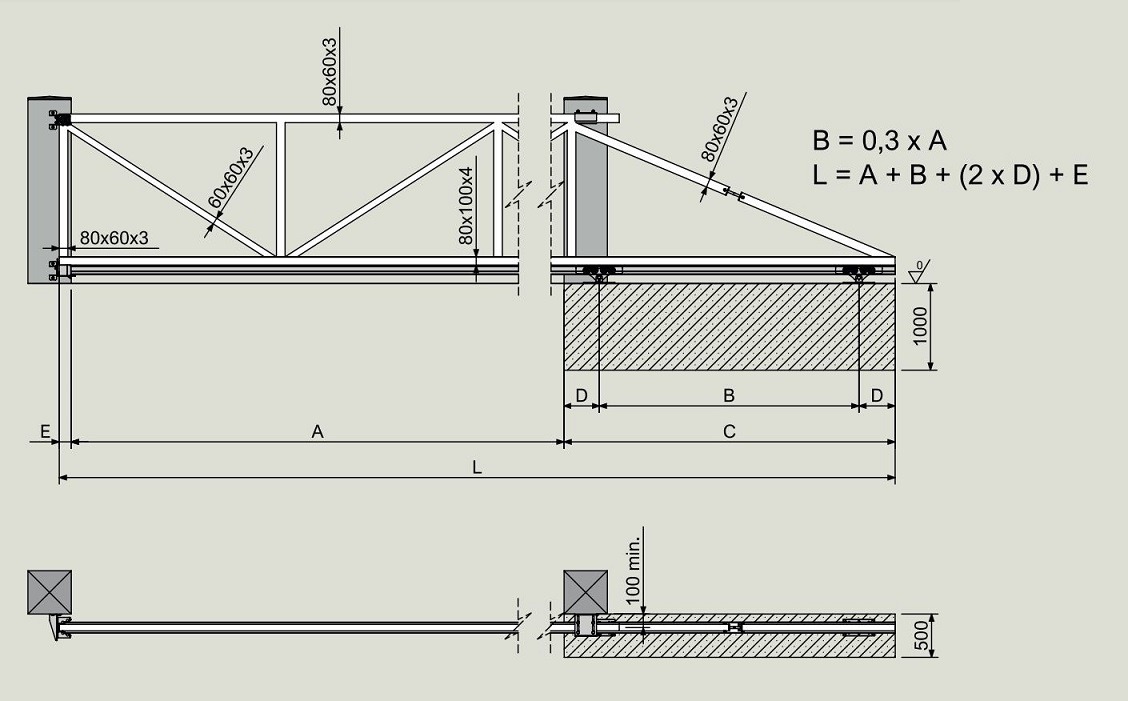

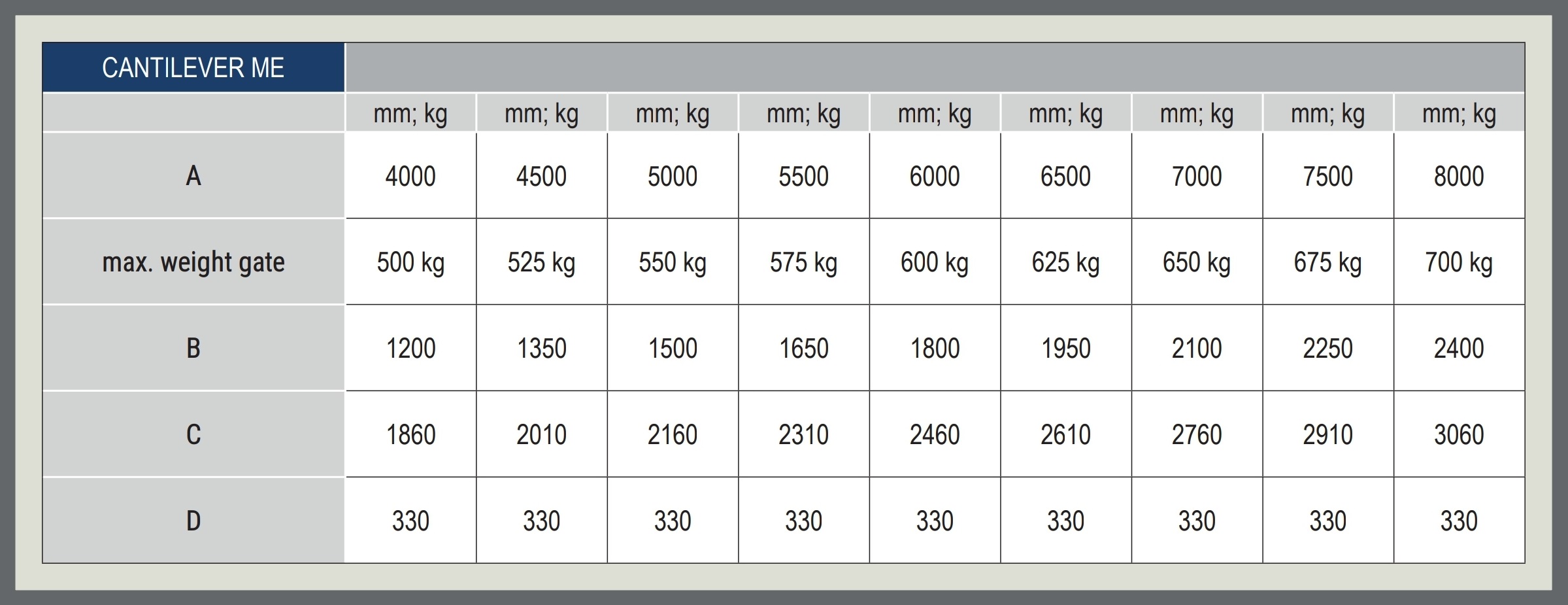

Το σετ είναι κατάλληλο για άνοιγμα διέλευσης πλάτους έως 4,5 m και συνολικό βάρος αυλόπορτας 525 kg. Στο ακόλουθο σχέδιο παρουσιάζονται οι διαστάσεις για ενδεικτικά πλάτη διέλευσης, καθώς και προτάσεις κατάλληλων δομικών προφίλ. Στον παρακάτω πίνακα αναγράφονται οι διαστάσεις για κάθε πλάτος διέλευσης αυτοφερόμενης συρόμενης αυλόπορτας.

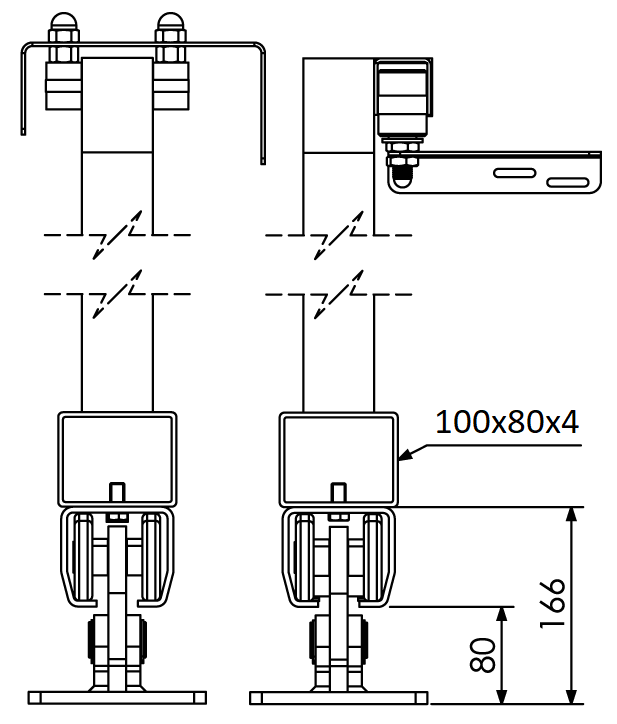

Εγκάρσια τομή αυλόπορτας με φορεία και οδηγό
Αυθεντικός κωδικός κατασκευαστή: CAIS KIT DEMO MZE 03 1710038
