CAIS Σετ αυτοφερόμενης συρόμενης αυλόπορτας 73x61x3,5 για πλάτος διέλευσης 4,5m, διάτρητο προφίλ Fe KIT ENZO SB 03
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
326,99 € με ΦΠΑ
| Βάρος |
|---|
| 48 kg |
Περιγραφή του προϊόντος CAIS Σετ αυτοφερόμενης συρόμενης αυλόπορτας 73x61x3,5 για πλάτος διέλευσης 4,5m, διάτρητο προφίλ Fe KIT ENZO SB 03
Σετ εξαρτημάτων KIT ENZO SB 03 για την κατασκευή αυτοφερόμενης συρόμενης πύλης με πλάτος διέλευσης έως 4,5m/450kg. Όλα τα εξαρτήματα, εκτός από το προφίλ C, είναι γαλβανισμένα.
| Το σετ CAIS-ENZO-SB-03 περιλαμβάνει: | ||||
|---|---|---|---|---|
|
1 × | Προφίλ C 73x61x3,5mm με οπές για βίδωμα, Fe, 6m | CAIS-STAGE-SB-6 | |
|
Οδηγός προφίλ C, βιδωμένος στο κάτω μέρος της πύλης, πάνω στον οποίο κινείται η πύλη μέσω τροχήλατων φορείων στερεωμένων σε βάση από σκυρόδεμα. Χωρίς επιφανειακή επεξεργασία, ακατέργαστος σίδηρος.
|
Λεπτομέρειες
|
|||
|
2 × | Φορείο με οκτώ ράουλα με ρουλεμάν SPEED S | CAIS-SPEED-S | |
|
Καρότσι από γαλβανισμένο χάλυβα με 8 μεταλλικούς τροχούς. |
Λεπτομέρειες
|
|||
|
1 × | Κάτω ράμπα εισόδου - για προφίλ C 73x61x3,5 | CAIS-RUN-S | |
|
Η κάτω ράμπα για συρόμενη αυλόπορτα εισάγεται στο προφίλ C και στερεώνεται σε αυτό με πλάκα σύσφιξης. Η ράμπα εισέρχεται στον κάτω αναστολέα, ώστε να αποφορτίζεται η αυλόπορτα όταν κλείνει. |
Λεπτομέρειες
|
|||
|
1 × | Κάτω στοπ για προφίλ C 73x61x3,5 | CAIS-LAST-S | |
|
Υποδοχή τερματισμού τοποθετημένη στη βάση του στύλου κλεισίματος. Αποφορτίζει τις δυνάμεις πίεσης και έλξης που ασκούνται στους φορείς κατά το κλείσιμο της αυλόπορτας. |
Λεπτομέρειες
|
|||
|
1 × | Άνω οδηγός με δύο ράουλα για συρόμενες αυλόπορτες | CAIS-FRS2 | |
|
Οδηγός πύλης για την κατακόρυφη σταθεροποίησή της κατά την εγκάρσια διεύθυνση. |
Λεπτομέρειες
|
|||
|
1 × | Κάλυμμα προφίλ C 73x61x3,5 | CAIS-PILOT-SN | |
|
Το κάλυμμα για το προφίλ C της συρόμενης αυλόπορτας τοποθετείται στην αρχή και, προαιρετικά, στο τέλος του οδηγού προφίλ C. Εισάγεται στο προφίλ C και στερεώνεται σε αυτό με μια πλάκα σύσφιξης. |
Λεπτομέρειες
|
|||
|
1 × | Καπάκι προφίλ C 73x61x3,5 με στερέωση στη ράμπα εισόδου | CAIS-PILOT-SR | |
|
Το κάλυμμα CAIS PILOT SR για προφίλ C συρόμενης αυλόπορτας τοποθετείται στην αρχή του οδηγού προφίλ C. Το κάλυμμα στερεώνεται στον οδηγό εισόδου της αυλόπορτας CAIS RUN S. |
Λεπτομέρειες
|
|||
|
1 × | Εγχειρίδιο εγκατάστασης για σετ αυτοφερόμενης συρόμενης πύλης |
Λήψη
|
|
|
Εγχειρίδιο εγκατάστασης με εικονογραφημένα σχέδια καλωδίωσης και οδηγίες προγραμματισμού και σύζευξης τηλεχειριστηρίων. |
||||
Σετ βιδών και περικοχλίων πριτσινώματος για στερέωση
Πλεονεκτήματα και χαρακτηριστικά του σετ CAIS ENZO SB 03
- Εύκολη συναρμολόγηση χάρη στις μελετημένες λεπτομέρειες και γρήγορη εγκατάσταση, καθώς το προφίλ C βιδώνεται στην κατασκευή και δεν χρειάζεται να συγκολληθεί.
- Οι βίδες στερέωσης και τα πριτσινωτά παξιμάδια περιλαμβάνονται στη συσκευασία για τη στερέωση του προφίλ C στην κατασκευή, μέσω των οπών του προφίλ C, οι οποίες απέχουν μεταξύ τους τουλάχιστον 400mm.
- Το προφίλ C από ακατέργαστο χάλυβα, χωρίς επιφανειακή επεξεργασία, διαθέτει σειριακό αριθμό και έχει ελεγχθεί κατά 100% μαζί με τα φορεία. Η ακρίβειά του είναι τόσο μεγάλη όσο όταν πυροβολείται.
- Ρουλεμάν υψηλής ποιότητας στα φορεία. Οι άξονες των τροχών των φορείων είναι διατρημένοι, όχι κομμένοι με λέιζερ.
- Δοκιμασμένο σε θερμοκρασίες από -37°C έως +50°C
- Γερμανικός χάλυβας. Ιαπωνικά ρομπότ, κατασκευασμένο στην Τσεχική Δημοκρατία
Ενδεικτική εφαρμογή του σετ για την κατασκευή αυτοφερόμενης συρόμενης πόρτας CAIS ENZO SB 03

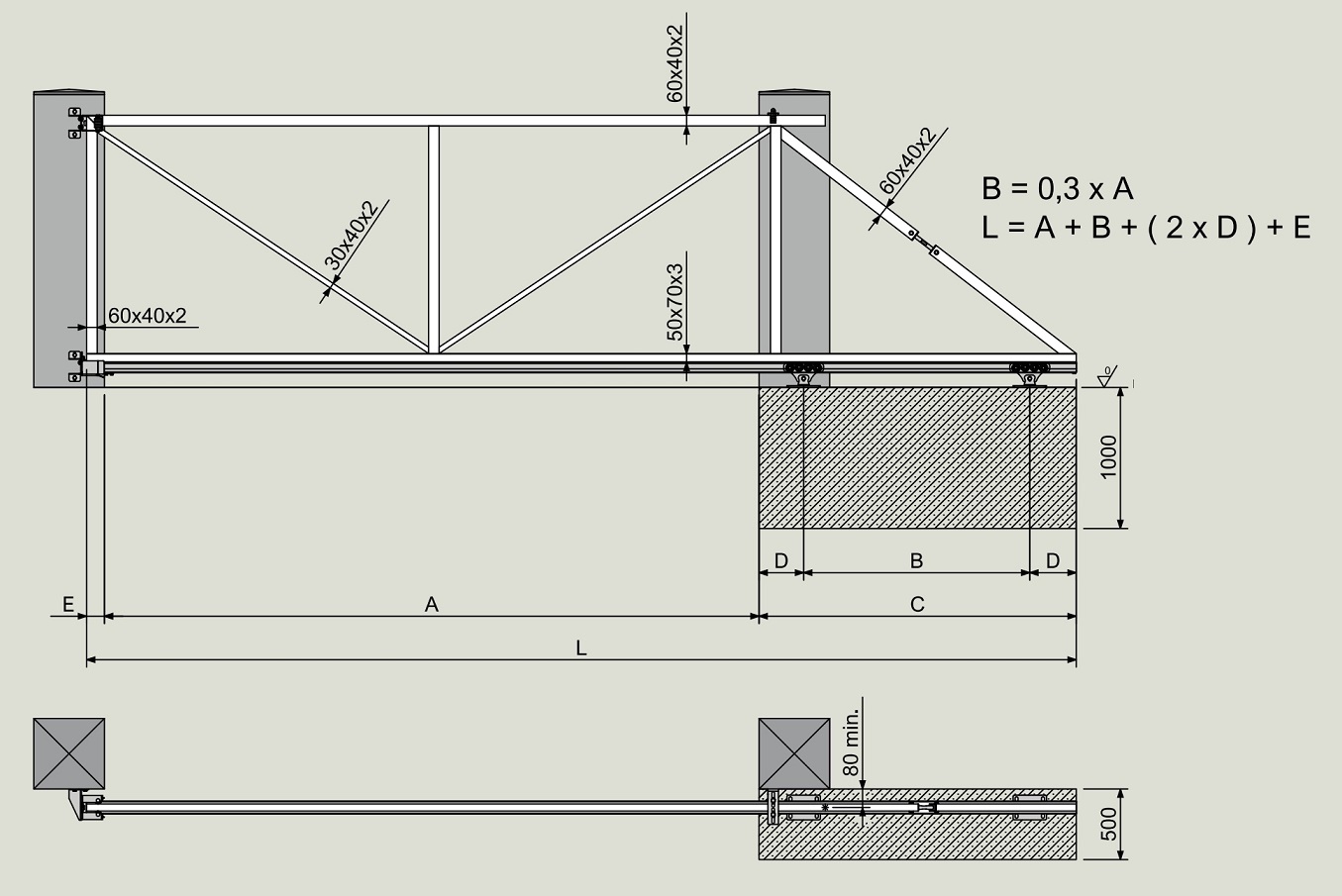

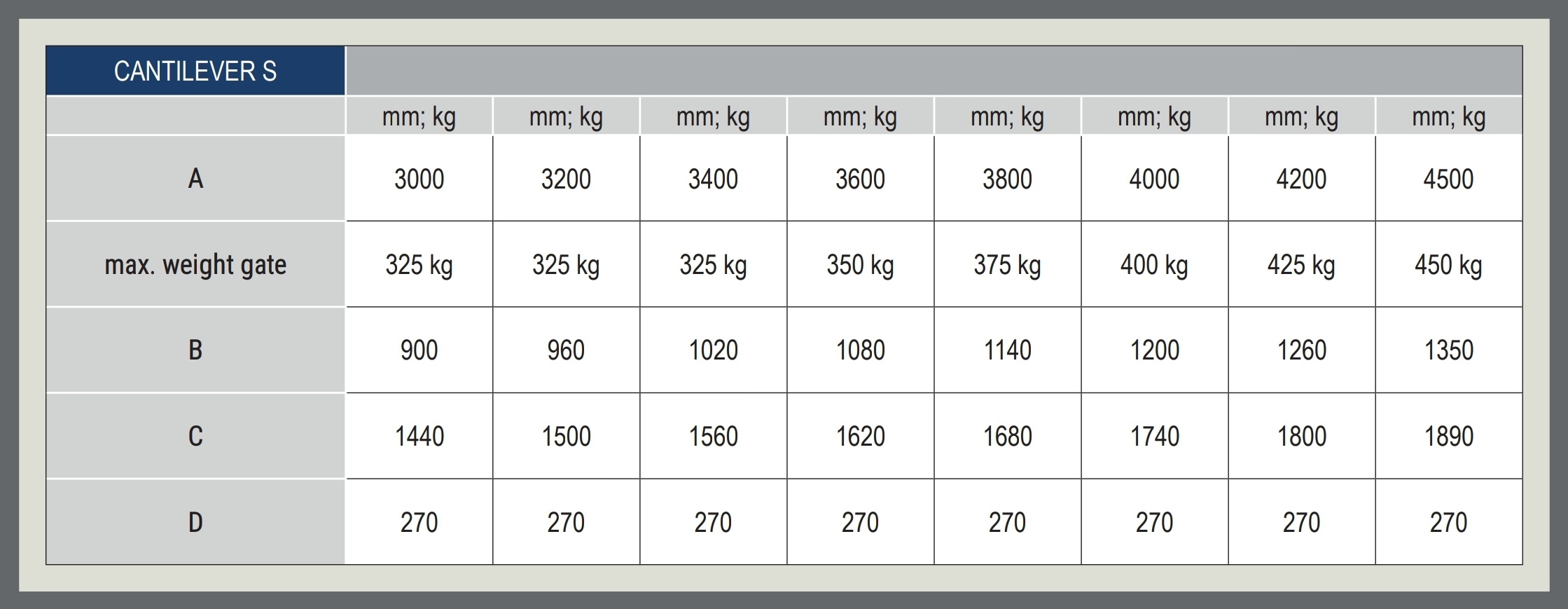

Το σετ είναι κατάλληλο για πλάτος διέλευσης έως 4,5 m και συνολικό βάρος πόρτας 450 kg. Στο παρακάτω σχέδιο αναγράφονται οι διαστάσεις για ενδεικτικά πλάτη διέλευσης, καθώς και προτάσεις για κατάλληλα δομικά προφίλ. Ο παρακάτω πίνακας αναφέρει τις διαστάσεις για κάθε πλάτος διέλευσης της αυτοφερόμενης συρόμενης πόρτας.

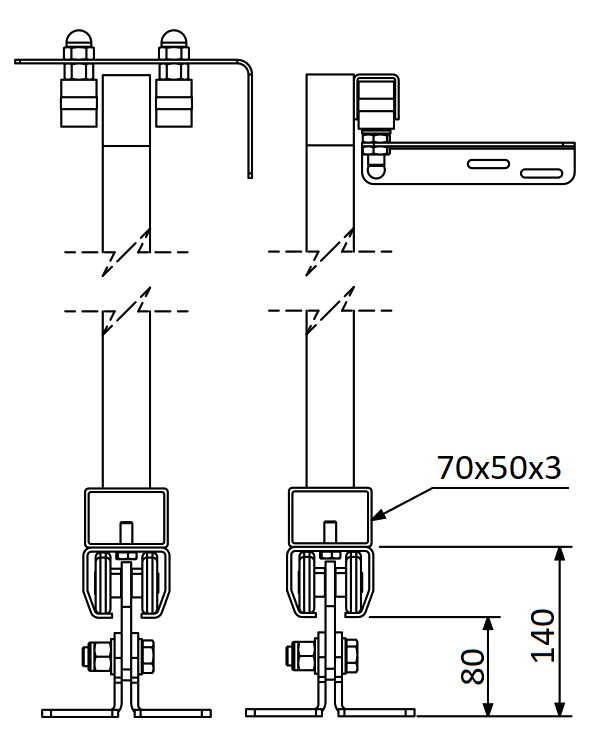

Εγκάρσια τομή της πόρτας με τα φορεία και τον οδηγό
Προετοιμασία πριν από τη συναρμολόγηση:
Γνήσιος κωδικός κατασκευαστή: CAIS KIT ENZO SB 03 1710051
