Εγχειρίδιο για αναρτημένη συρόμενη πύλη

Τεχνικός οδηγός · επιλογή εξαρτημάτων · κρεμαστή πύλη

Από το επάνω προφίλ C και τα φορεία έως τον κάτω οδηγό, τα στοπ, την κλειδαριά και τα ενδεικτικά σχέδια.

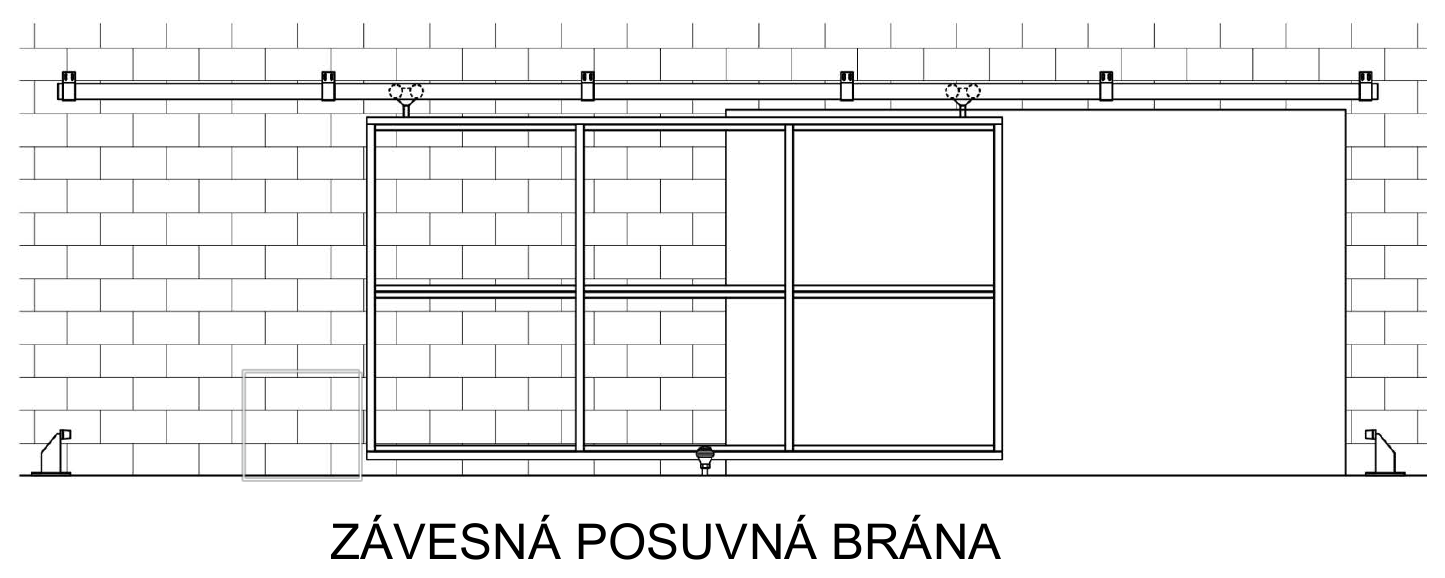

Διάγραμμα κρεμαστής συρόμενης πύλης με επάνω προφίλ C, φορεία και κάτω οδηγό

Κρεμαστή συρόμενη πύλη που κινείται μέσα σε επάνω προφίλ C. Κάντε κλικ για να ανοίξετε το διάγραμμα σε πλήρη ανάλυση.

Κατασκευή κρεμαστής συρόμενης πύλης με ίδια μέσα

Ιδανικά, σχεδιάστε την πύλη ακολουθώντας συγκεκριμένη σειρά. Πρώτα επιλέξτε τον τρόπο στερέωσης του επάνω προφίλ C, έπειτα το μέγεθος του προφίλ C και στη συνέχεια τα κατάλληλα φορεία. Τέλος, επιλέξτε τον κάτω οδηγό και τα πρόσθετα εξαρτήματα, όπως στοπ, κλειδαριές, πόμολα, χειρολαβές ή μηχανισμούς κλειδώματος.

Τι είναι η κρεμαστή συρόμενη πύλη

Η κρεμαστή συρόμενη πύλη κινείται πάνω σε φορεία που βρίσκονται μέσα στο επάνω φέρον προφίλ C. Σε αντίθεση με την πύλη με ράγα, δεν διαθέτει φέρουσα ράγα στο άνοιγμα διέλευσης. Ο κάτω οδηγός χρησιμεύει μόνο για τη σταθεροποίηση της πύλης έναντι πλευρικής ταλάντωσης.

Το φέρον τμήμα του συστήματος βρίσκεται επάνω. Το προφίλ C μεταφέρει το βάρος του φύλλου στην οροφή, στη δοκό ή στον τοίχο. Τα φορεία κινούνται μέσα στο προφίλ και στηρίζουν το ίδιο το φύλλο. Στο κάτω μέρος χρησιμοποιούνται μόνο οδηγοί και στοπ.

Βασικά εξαρτήματα κρεμαστής πύλης

Βασικά εξαρτήματα κρεμαστού συστήματος
Φέρον τμήμα Προφίλ C στερεωμένο στην οροφή, σε δοκό ή στον τοίχο· κρεμαστά φορεία· στηρίγματα προφίλ C.
Τμήμα οδήγησης Οδηγοί με ροδάκια για την αποτροπή πλευρικής κίνησης και στοπ που ορίζουν τις τελικές θέσεις.
Προαιρετικά πρόσθετα εξαρτήματα Κλειδαριές με γάντζο, πόμολα και χειρολαβές για ασφάλιση και εύκολο χειρισμό.

Επιλογή στερέωσης προφίλ C

Μπορείτε να στερεώσετε το προφίλ C από επάνω στην οροφή ή σε δοκό, ή πλευρικά σε τοίχο ή χαλύβδινο στύλο. Ανάλογα με την επιφάνεια στήριξης, τα στηρίγματα βιδώνονται, τοποθετούνται με μηχανικά ή χημικά αγκύρια ή συγκολλούνται σε έτοιμη χαλύβδινη κατασκευή.

Το προφίλ C μπορεί επίσης να διατρηθεί απευθείας και να βιδωθεί στη φέρουσα κατασκευή. Στο εσωτερικό του προφίλ υπάρχει αρκετός χώρος, ώστε μια κατάλληλα επιλεγμένη και σωστά τοποθετημένη βίδα να μην εμποδίζει το κρεμαστό φορείο. Αποτελεί εναλλακτική λύση όταν δεν θέλετε ή δεν χρειάζεται να συγκολλήσετε το προφίλ. Ωστόσο, ο τύπος των βιδών, η μεταξύ τους απόσταση και η φέρουσα ικανότητα της επιφάνειας στήριξης πρέπει να προσαρμοστούν στο βάρος και στον τρόπο χρήσης της πύλης.

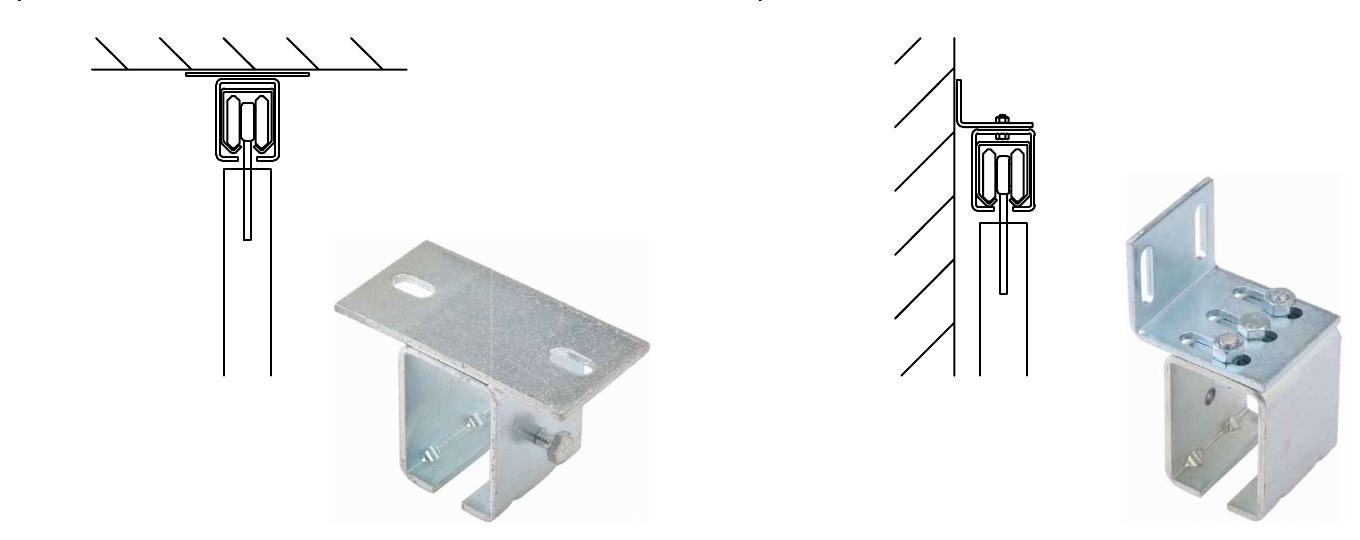

Επάνω και πλευρικό στήριγμα προφίλ C για κρεμαστή πύλη

Αριστερά, στερέωση σε οριζόντια επιφάνεια ή δοκό· δεξιά, στερέωση σε κατακόρυφη επιφάνεια ή στύλο.

Συνήθης απόσταση μεταξύ στηριγμάτων: περίπου 80 έως 100 cm. Προσαρμόζετε πάντα την πραγματική απόσταση στο βάρος της πύλης, στο μήκος του προφίλ C, στον τρόπο αγκύρωσης και στη φέρουσα ικανότητα της κατασκευής.

Γαλβανισμένα στηρίγματα

Για μια συνηθισμένη χαλύβδινη κατασκευή, επιλέξτε στήριγμα ανάλογα με τις διαστάσεις του προφίλ C που χρησιμοποιείτε:

Ανοξείδωτα στηρίγματα

Αν το σύστημα είναι από ανοξείδωτο χάλυβα ή θα χρησιμοποιηθεί σε περιβάλλον όπου απαιτείται μεγαλύτερη αντοχή στη διάβρωση, διαθέτουμε επίσης επάνω και πλευρικό στήριγμα INOX για μεσαίο προφίλ 42 × 52 × 2,5 mm.

Επιλογή προφίλ C για κρεμαστές πύλες

Καθοριστικοί παράγοντες για την επιλογή είναι οι διαστάσεις, το βάρος και ο τρόπος χρήσης της πύλης. Το προφίλ C πρέπει να είναι συμβατό ως προς τις διαστάσεις με τα φορεία και τα στηρίγματα. Όταν τα στηρίγματα είναι τοποθετημένα στη σωστή απόσταση, η φέρουσα ικανότητα του συστήματος καθορίζεται συνήθως από τα κρεμαστά φορεία που χρησιμοποιούνται και όχι από το ίδιο το προφίλ.

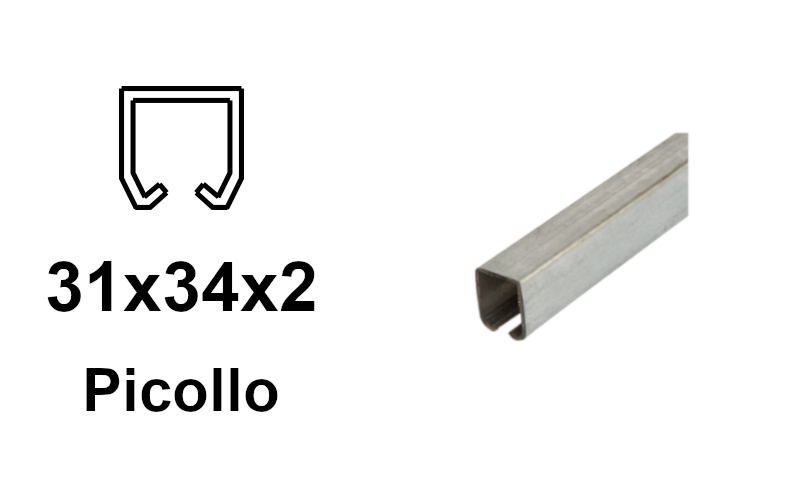

Προφίλ C 34 x 31 x 2 mm για κρεμαστή πύλη

Προφίλ C 34 × 31 × 2 mm

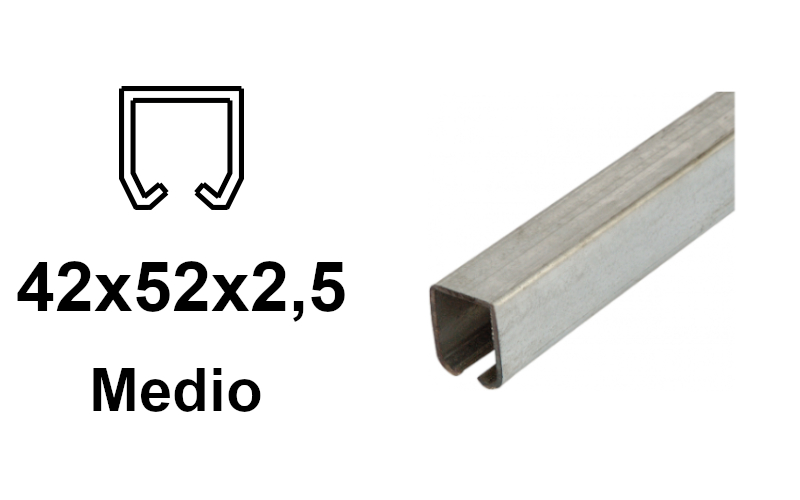

Προφίλ C 42 x 52 x 2,5 mm για κρεμαστή πύλη

Προφίλ C 42 × 52 × 2,5 mm

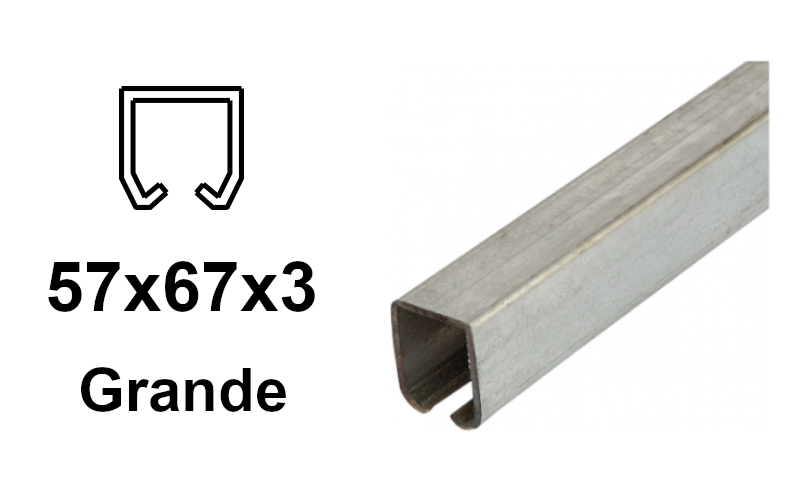

Προφίλ C 57 x 67 x 3 mm για κρεμαστή πύλη

Προφίλ C 57 × 67 × 3 mm

Γαλβανισμένα προφίλ C

Βασικές διαστάσεις για συνηθισμένες κρεμαστές πύλες.

Ανοξείδωτα προφίλ C

Έκδοση INOX για περιβάλλοντα με αυξημένες απαιτήσεις αντοχής στη διάβρωση.

Επιλογή φορείων για κρεμαστή πύλη

Επιλέγετε πάντα φορείο κατάλληλο για τη συγκεκριμένη διάσταση του προφίλ C. Σημασία έχουν επίσης ο αριθμός των ρολών, το υλικό των τροχών, ο τρόπος στερέωσης του φύλλου και η απαιτούμενη φέρουσα ικανότητα.

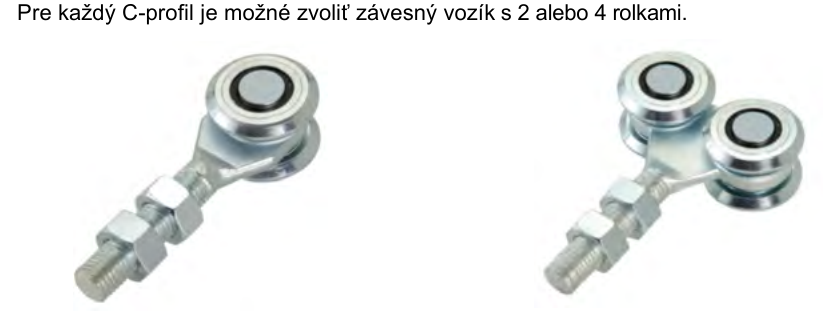

Κρεμαστό φορείο με δύο ροδάκια και φορείο με τέσσερα ροδάκια

Κρεμαστά φορεία με δύο και τέσσερα ροδάκια από το αρχικό εγχειρίδιο.

Χαλύβδινα φορεία με κλειστά ρουλεμάν

Νάιλον φορεία για πιο αθόρυβη λειτουργία

Τα νάιλον φορεία χρησιμοποιούνται κυρίως όταν επιδιώκεται πιο αθόρυβη λειτουργία της πύλης. Το νάιλον φορείο, σε συνδυασμό με χαλύβδινο ή ανοξείδωτο προφίλ C, λειτουργεί πιο αθόρυβα από ένα μεταλλικό φορείο.

Ανοξείδωτα φορεία

Χαλύβδινο φορείο με τέσσερα ροδάκια για προφίλ 42 x 52 x 2,5

Χαλύβδινο φορείο, 4 ροδάκια

Νάιλον φορείο με τέσσερα ροδάκια για προφίλ 42 x 52 x 2,5

Νάιλον φορείο, 4 ροδάκια

Ανοξείδωτο φορείο με τέσσερα ροδάκια για προφίλ 42 x 52 x 2,5

Φορείο INOX, 4 ροδάκια

Εναλλακτικό σύστημα CAIS για βαρύτερες κρεμαστές πύλες

Για βαρύτερο φύλλο, μπορείτε να επιλέξετε το σύστημα CAIS. Σε αυτή την περίπτωση επιλέγετε διαφορετικό συνδυασμό εξαρτημάτων από τα βασικά προφίλ και φορεία που αναφέρθηκαν παραπάνω. Το προφίλ C, το φορείο και η στερέωση του φύλλου πρέπει να είναι συμβατά μεταξύ τους – δεν αρκεί να επιλέξετε απλώς ένα πιο στιβαρό προφίλ.

Ποια εξαρτήματα ταιριάζουν μεταξύ τους

Αντιστοίχιση προφίλ C, φορείου και ρυθμιζόμενου στηρίγματος CAIS
Προφίλ C CAIS Κρεμαστό φορείο Στήριγμα στερέωσης φύλλου
73 × 61 × 3,5 mm, Fe ή Zn SPEED C GD180, σπείρωμα M16
95 × 86 × 5 mm, Fe ή Zn SPEED CM GD200, σπείρωμα M20

Για το καρότσι SPEED C, μια ακόμη επιλογή στερέωσης του φύλλου είναι το εξάρτημα στερέωσης AD150 για κατάλληλο προφίλ U. Η χρήση και οι διαστάσεις του αναφέρονται παρακάτω σε αυτό το κεφάλαιο.

Προφίλ C CAIS

Μπορείτε να επιλέξετε ανάμεσα σε δύο διαστάσεις, καθεμία από χάλυβα χωρίς επιφανειακή επεξεργασία (Fe) ή γαλβανισμένη (Zn). Και τα τέσσερα προφίλ έχουν οπές για βίδωμα. Ο τρόπος αγκύρωσης και η απόσταση μεταξύ των στηριγμάτων πρέπει να μελετηθούν με βάση το πραγματικό φορτίο της πύλης.

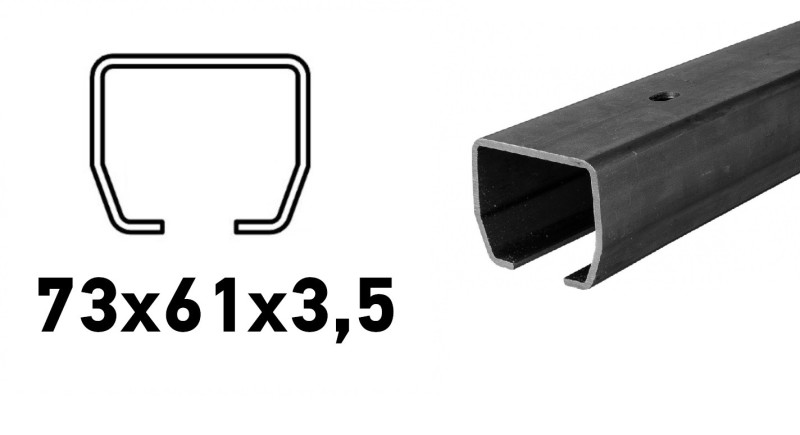

Προφίλ C CAIS 73 × 61 × 3,5 mm Fe με οπές για βίδωμα

Προφίλ C CAIS 73 × 61 × 3,5 mm, Fe

STAGE SB · χάλυβας χωρίς επιφανειακή επεξεργασία
Για καρότσι SPEED C.

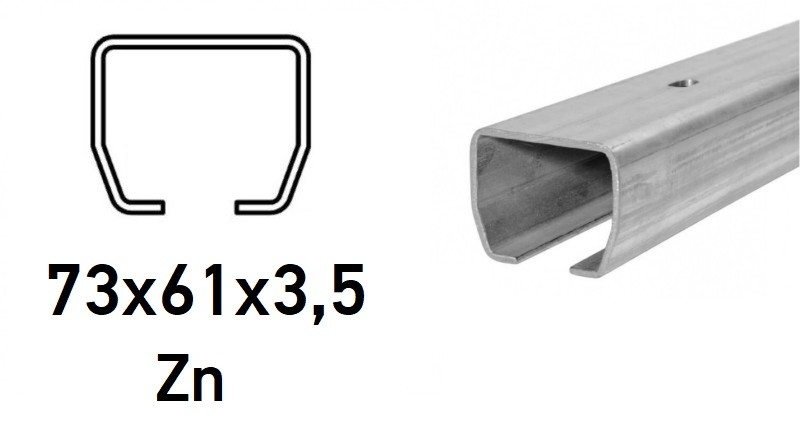

Προφίλ C CAIS 73 × 61 × 3,5 mm Zn με οπές για βίδωμα

Προφίλ C CAIS 73 × 61 × 3,5 mm, Zn

STAGE SZ · γαλβανισμένος χάλυβας
Για καρότσι SPEED C.

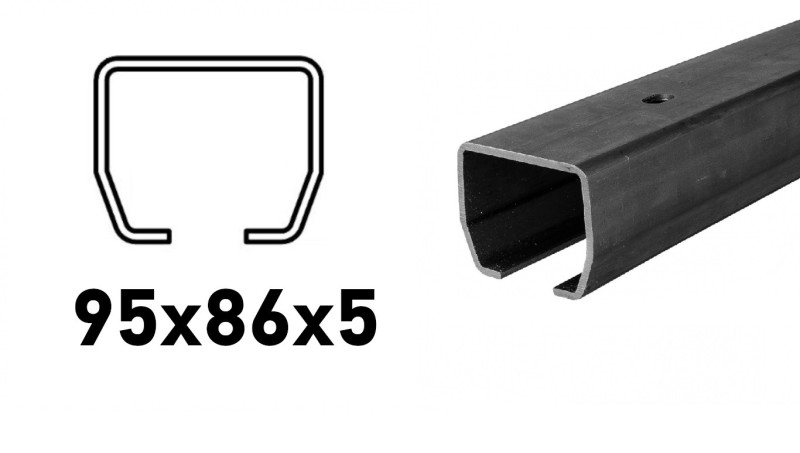

Προφίλ C CAIS 95 × 86 × 5 mm Fe με οπές για βίδωμα

Προφίλ C CAIS 95 × 86 × 5 mm, Fe

STAGE MB · χάλυβας χωρίς επιφανειακή επεξεργασία
Για καρότσι SPEED CM.

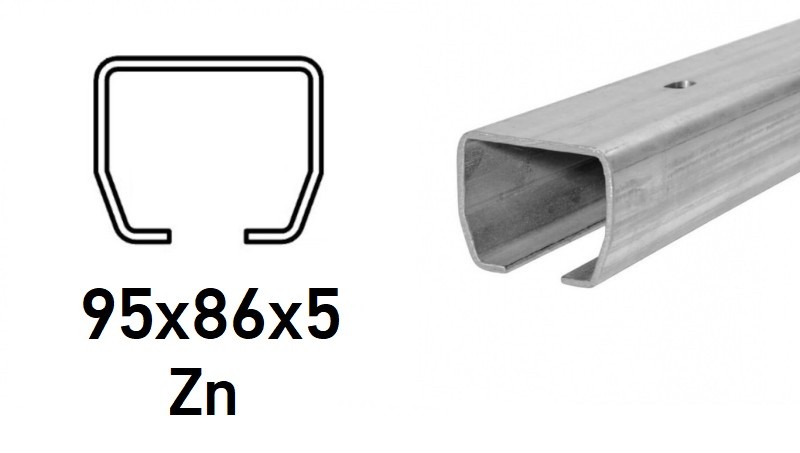

Προφίλ C CAIS 95 × 86 × 5 mm Zn με οπές για βίδωμα

Προφίλ C CAIS 95 × 86 × 5 mm, Zn

STAGE MZ · γαλβανισμένος χάλυβας
Για καρότσι SPEED CM.

Καρότσια CAIS

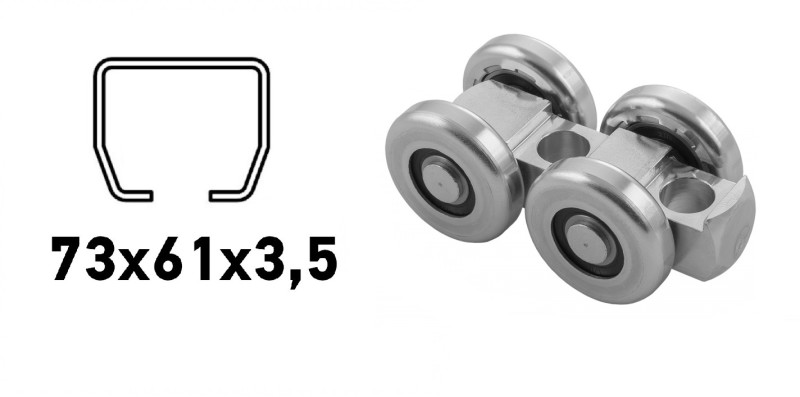

Κρεμαστό καρότσι CAIS SPEED C με τέσσερις μεταλλικούς τροχούς

CAIS SPEED C – καρότσι για προφίλ C 73 × 61 × 3,5 mm

Τέσσερις μεταλλικοί τροχοί, γαλβανισμένο χαλύβδινο σώμα και κεντρική οπή Ø 16 mm. Είναι κατάλληλο για προφίλ 73 × 61 × 3,5 mm, τόσο στην έκδοση Fe όσο και στην έκδοση Zn.

Φέρουσα ικανότητα ενός καροτσιού σύμφωνα με τη σελίδα του προϊόντος: 480 kg . Για τη σύνδεση με το φύλλο χρησιμοποιείται η κονσόλα GD180 (M16) ή, εναλλακτικά, το AD150 σε κατάλληλο προφίλ U.

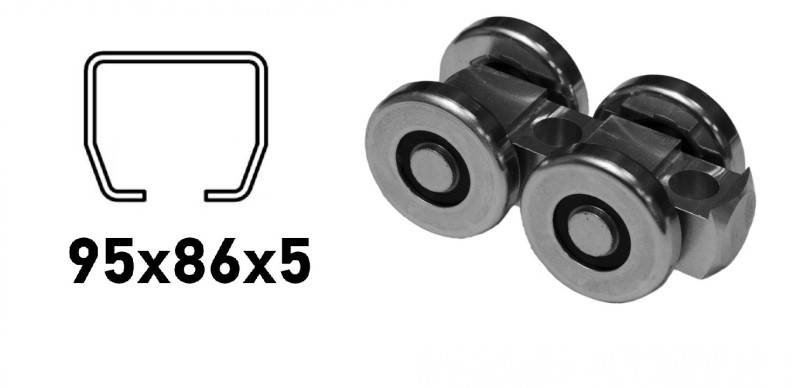

Κρεμαστό καρότσι CAIS SPEED CM με τέσσερις μεταλλικούς τροχούς

CAIS SPEED CM – καρότσι για προφίλ C 95 × 86 × 5 mm

Τέσσερις μεταλλικοί τροχοί, γαλβανισμένο χαλύβδινο σώμα και κεντρική οπή Ø 20 mm. Είναι κατάλληλο για προφίλ 95 × 86 × 5 mm, τόσο στην έκδοση Fe όσο και στην έκδοση Zn.

Φέρουσα ικανότητα ενός καροτσιού σύμφωνα με τη σελίδα του προϊόντος: 980 kg . Για τη σύνδεση με το φύλλο χρησιμοποιείται η κονσόλα GD200 (M20).

Η φέρουσα ικανότητα του καροτσιού δεν είναι η φέρουσα ικανότητα ολόκληρης της πύλης. Το συγκρότημα πρέπει επίσης να αξιολογηθεί με βάση τη διάταξη των καροτσιών, τη στερέωση του φύλλου, την απόσταση των σημείων αγκύρωσης του προφίλ C και τη φέρουσα ικανότητα της φέρουσας κατασκευής. Ο πίνακας βασικών καροτσιών στο επόμενο κεφάλαιο δεν αφορά τα καρότσια CAIS.

Κονσόλες και εξαρτήματα στερέωσης CAIS

Τα εξαρτήματα που ακολουθούν συνδέουν το φύλλο της πύλης με το κρεμαστό καρότσι. Δεν πρόκειται για στηρίγματα στερέωσης του επάνω προφίλ C σε τοίχο ή οροφή.

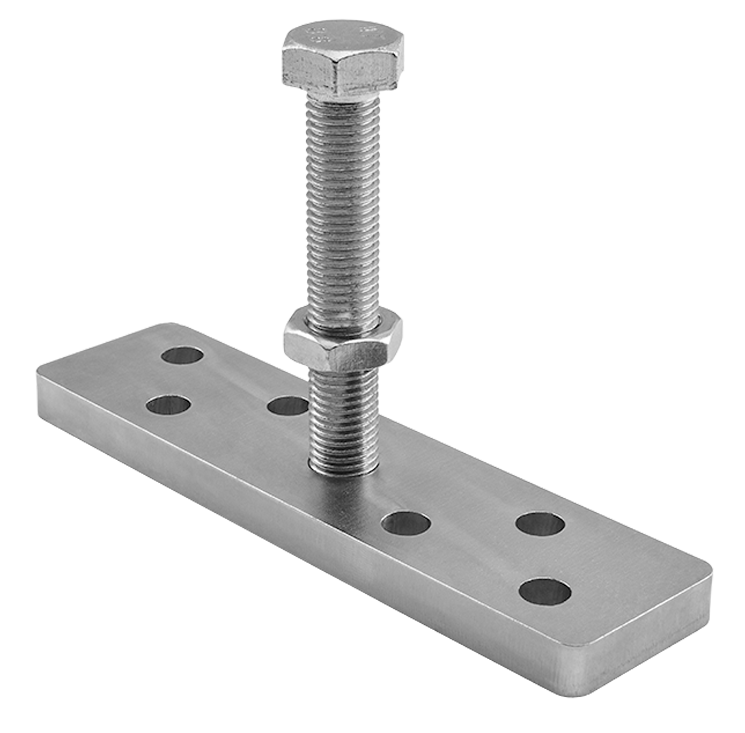

Επάνω ρυθμιζόμενη κονσόλα CAIS GD180 με σπείρωμα M16

CAIS GD180 – επάνω ρυθμιζόμενη κονσόλα M16

Για καρότσι SPEED C και προφίλ C 73 × 61 × 3,5 mm . Η χαλύβδινη κονσόλα με ηλεκτρολυτικό γαλβάνισμα συνδέει το καρότσι με το φύλλο της πύλης.

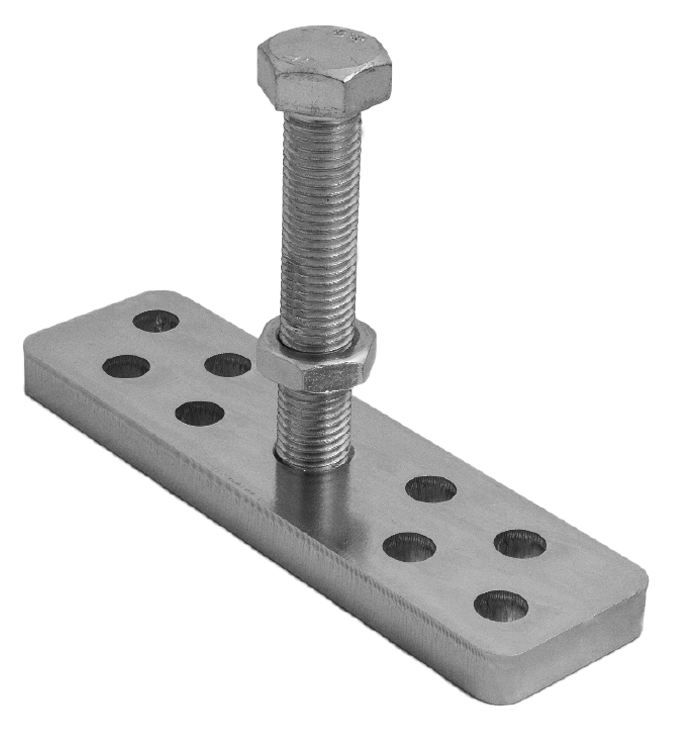

Επάνω ρυθμιζόμενη κονσόλα CAIS GD200 με σπείρωμα M20

CAIS GD200 – επάνω ρυθμιζόμενη κονσόλα M20

Για καρότσι SPEED CM και προφίλ C 95 × 86 × 5 mm . Η χαλύβδινη κονσόλα με ηλεκτρολυτικό γαλβάνισμα συνδέει το καρότσι με το φύλλο της πύλης.

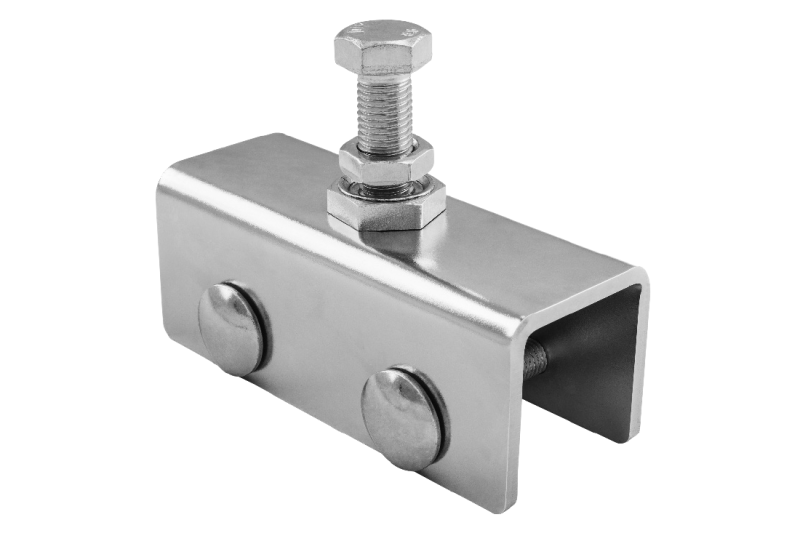

Εξάρτημα στερέωσης CAIS AD150 για φύλλο κρεμαστής πύλης από προφίλ U

CAIS AD150 – εξάρτημα στερέωσης φύλλου από προφίλ U

Ένας ακόμη τρόπος σύνδεσης του φύλλου με το καρότσι SPEED C . Σύμφωνα με τη σελίδα του προϊόντος, προορίζεται για προφίλ U 46 × 60 mm ή προφίλ U 40 × 45 × 40 × 2 mm στην κατασκευή του φύλλου.

Διαστάσεις σύμφωνα με το σχέδιο του προϊόντος: μήκος του εξαρτήματος στερέωσης 150 mm , εξωτερικό πλάτος 57 mm , ύψος του τμήματος U 58 mm , πάχος πλευρικού τοιχώματος 5 mm και βίδα M16 × 100 . Η επάνω πλάκα έχει πάχος 8 mm .

Για το SPEED CM με οπή Ø 20 mm δεν το αναφέρουμε ως εναλλάξιμο εξάρτημα· για αυτό το καρότσι προβλέπεται η κονσόλα GD200.

Φέρουσα ικανότητα κρεμαστών καροτσιών

Οι τιμές φέρουσας ικανότητας στον πίνακα αφορούν ένα καρότσι και βασίζονται στα στοιχεία του αρχικού εγχειριδίου.

Αν χρειάζεστε μεγαλύτερη φέρουσα ικανότητα, μπορείτε να χρησιμοποιήσετε περισσότερα καρότσια. Στην πράξη τοποθετούνται συχνά σε ζεύγη: δύο καρότσια το ένα δίπλα στο άλλο, έπειτα ένα κενό και άλλα δύο καρότσια, όπως οι άξονες ενός αυτοκινήτου. Η ακριβής διάταξη πρέπει να προσαρμόζεται στην κατασκευή της πύλης και στην κατανομή του φορτίου.

Φέρουσα ικανότητα ενός καροτσιού
Προφίλ C 2 τροχοί 4 τροχοί
34 × 31 × 2 mm 30 kg 50 kg
42 × 52 × 2,5 mm 100 kg 250 kg
57 × 67 × 3 mm 175 kg 350 kg

Σημαντικό: Ο πίνακας παραθέτει εκ νέου τις τιμές του αρχικού εγχειριδίου. Για κάθε συγκεκριμένο καρότσι, ελέγχετε πάντα τη φέρουσα ικανότητα που αναγράφεται απευθείας στο προϊόν, ιδίως αν διαθέτει διαφορετικό τύπο τροχών.

Κατανομή φορτίου μεταξύ των καροτσιών

Η χρήση περισσότερων καροτσιών δεν μειώνει απαραίτητα αυτόματα το μέγιστο φορτίο ανά καρότσι. Καθοριστικό ρόλο παίζουν η διάταξή τους και η κάμψη της κατασκευής.

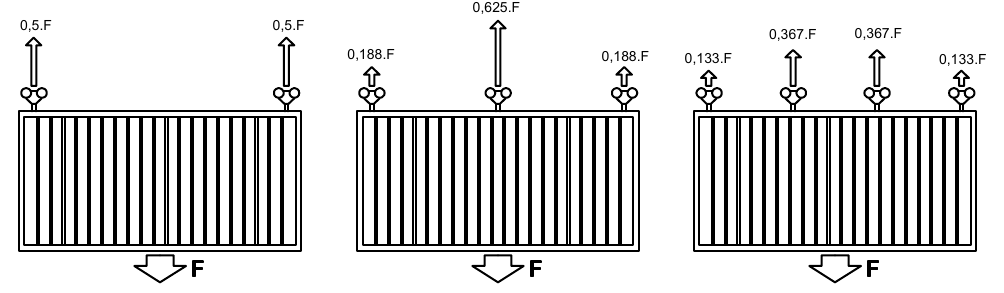

Κατανομή της δύναμης F με χρήση δύο, τριών και τεσσάρων καροτσιών

Σχηματική απεικόνιση της κατανομής του συνολικού φορτίου F σε δύο, τρία και τέσσερα καρότσια.

Κατανομή φορτίου ανά καρότσι
Αριθμός καροτσιών Κατανομή φορτίου από αριστερά προς τα δεξιά
2 0,5 F + 0,5 F
3 0,188 F + 0,625 F + 0,188 F
4 0,133 F + 0,367 F + 0,367 F + 0,133 F

Με τρία φορεία, το μεσαίο φορείο μπορεί να μεταφέρει 0,625 F, δηλαδή περισσότερο από τα 0,5 F που αναλογούν σε καθένα από τα δύο σωστά τοποθετημένα φορεία.

Πρακτική σημείωση: Αν θέλετε να χρησιμοποιήσετε περισσότερα φορεία, συνήθως μην τα τοποθετείτε ομοιόμορφα σε όλο το μήκος του φύλλου. Στην πράξη χρησιμοποιούνται δύο φορεία κοντά μεταξύ τους και άλλα δύο επίσης κοντά μεταξύ τους, όπως οι άξονες ενός αυτοκινήτου. Η ακριβής λύση, ωστόσο, εξαρτάται από την κατασκευή της πύλης και τον τρόπο κατανομής του φορτίου.

Επιλογή οδηγού για κρεμαστή πύλη

Ο κάτω οδηγός αποτρέπει την πλευρική ταλάντωση της κρεμαστής πύλης και συμβάλλει στην ομαλή και σταθερή κίνησή της. Δείτε πρώτα τις διαθέσιμες επιλογές οδήγησης και στη συνέχεια επιλέξτε τη λύση ανάλογα με το πλαίσιο, τον διαθέσιμο χώρο και τον τρόπο τοποθέτησης.

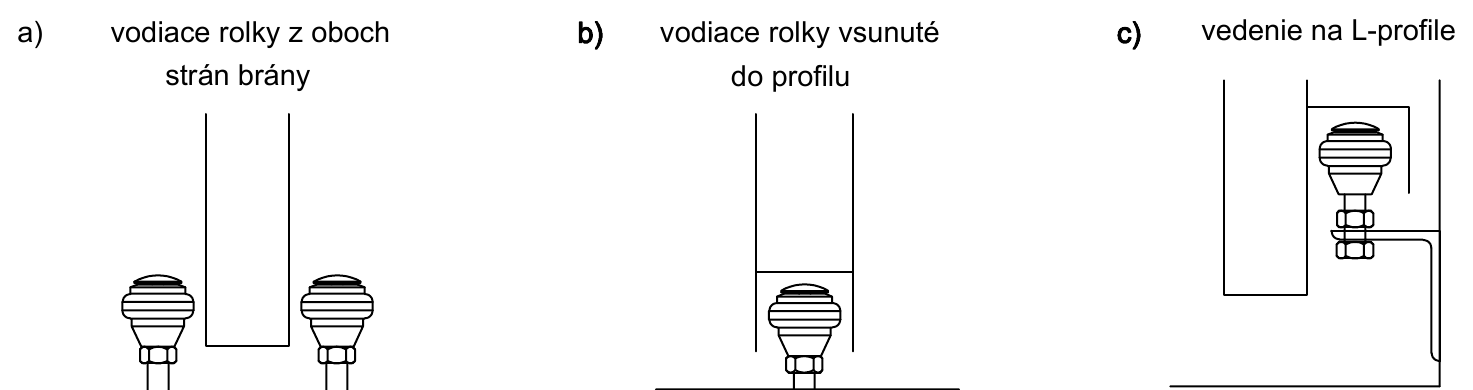

Τρεις επιλογές κάτω οδηγού για κρεμαστή πύλη

Οδηγοί με ροδάκια και στις δύο πλευρές, ροδάκι μέσα στο προφίλ και οδηγός με προφίλ L.

Δείτε την κατηγορία για μια επισκόπηση των διαθέσιμων οδηγών με ροδάκια, ράουλων και άλλων λύσεων κάτω οδηγοί για κρεμαστές πύλες .

Για βαρύτερη πύλη: Στο κάτω μέρος μπορεί να χρησιμοποιηθεί ράγα για συρόμενη πύλη με ράγα και να προστεθούν κάτω ροδάκια. Έτσι, το βάρος κατανέμεται μεταξύ του άνω και του κάτω οδηγού και ολόκληρο το φύλλο δεν κρέμεται μόνο από το άνω προφίλ C και τα κρεμαστά φορεία. Αυτή η συνδυαστική λύση πρέπει να σχεδιαστεί με βάση το βάρος της πύλης και τη φέρουσα κατασκευή.

Οδήγηση σε ράγα

Κάτω οδηγός-ράγα για κρεμαστές και πτυσσόμενες πύλες

Η γαλβανισμένη ράγα 83 × 51 mm τοποθετείται κατά μήκος της πύλης. Στην αυλάκωσή της κινείται ο κάτω πείρος οδήγησης με ρουλεμάν.

Ροδάκια και ράουλα

Όλες οι επιλογές κάτω οδηγού

Εδώ θα βρείτε κάτω ροδάκια οδήγησης, ρυθμιζόμενα ράουλα και λύσεις για διαφορετικά πλάτη πλαισίου κρεμαστής πύλης.

Στοπ κρεμαστής πύλης

Τα μηχανικά στοπ ορίζουν τις ακραίες θέσεις και εμποδίζουν την έξοδο της πύλης από το προφίλ C. Το στοπ μπορεί να τοποθετηθεί μέσα στο προφίλ C ή να αγκυρωθεί στο έδαφος ή σε κολόνα.

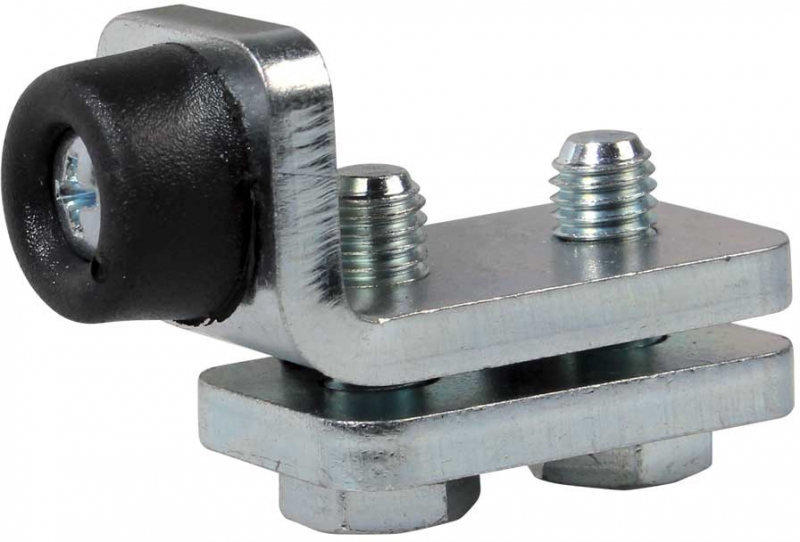

Εσωτερικό στοπ για το προφίλ C κρεμαστής πύλης

Στοπ στο άνω προφίλ C

Εσωτερικό στοπ για το προφίλ C κρεμαστής πύλης

Τοποθετείται μέσα στο άνω προφίλ και περιορίζει την κίνηση του φορείου στην ακραία θέση.

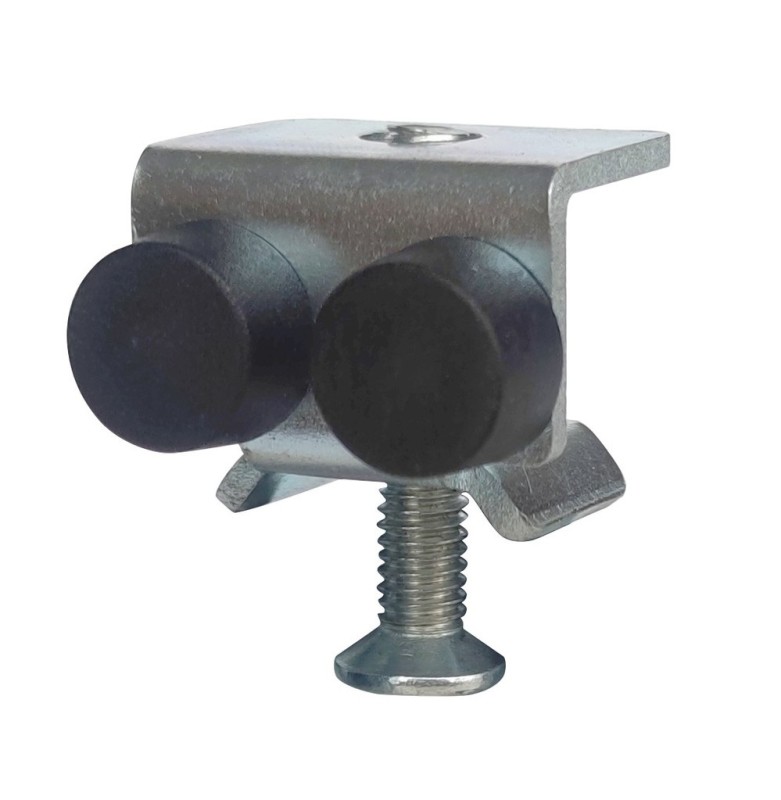

Εσωτερικό στοπ για προφίλ C 34 x 31 x 2 mm

Στοπ για μικρό προφίλ

Εσωτερικό στοπ για προφίλ C 34 × 31 × 2,0

Κατάλληλο σε διαστάσεις για μικρό κρεμαστό προφίλ C 34 × 31 × 2,0 mm.

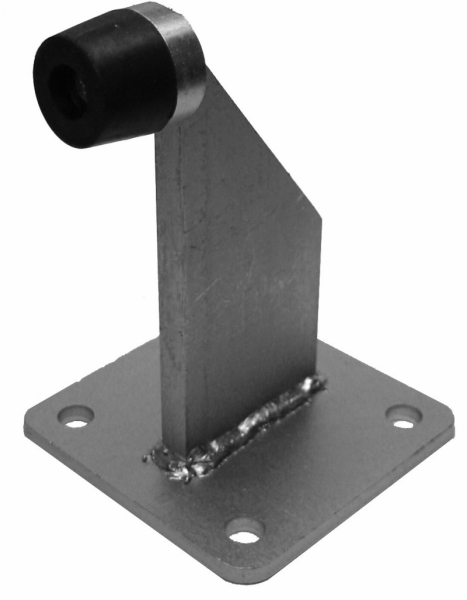

Γαλβανισμένο κάτω στοπ για συρόμενη πύλη με βάση

Κάτω στοπ ZN

Κάτω στοπ με βάση

Βιδώνεται σε σταθερή επιφάνεια και ορίζει τη θέση του κάτω μέρους του φύλλου.

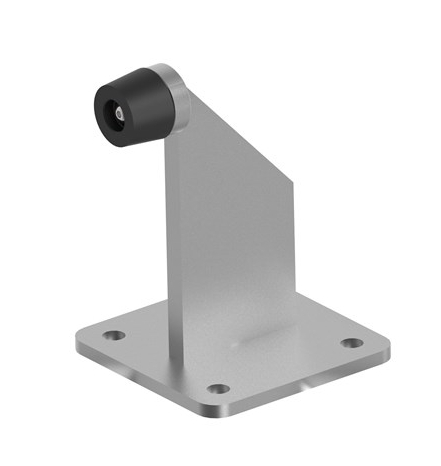

Ανοξείδωτο κάτω στοπ για συρόμενη πύλη με βάση

Κάτω στοπ INOX

Ανοξείδωτο κάτω στοπ με βάση

Ανοξείδωτη έκδοση κάτω στοπ για βίδωμα.

Δείτε όλα τα στοπ για κρεμαστές πύλες

Επιλογή προαιρετικών εξαρτημάτων – κλειδαριές, χερούλια και λαβές

Για το κλείδωμα χειροκίνητης συρόμενης πύλης χρησιμοποιείται κλειδαριά με γάντζο. Επιλέξτε το μέγεθός της ανάλογα με το προφίλ του πλαισίου και τον επιθυμητό τρόπο χειρισμού. Στη συνέχεια, συνδυάστε την κλειδαριά με κατάλληλο χερούλι ή λαβή.

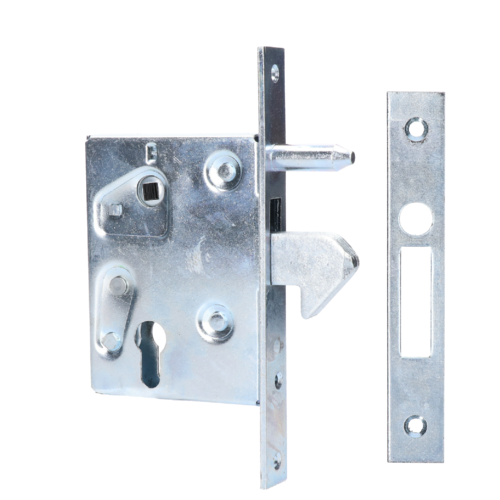

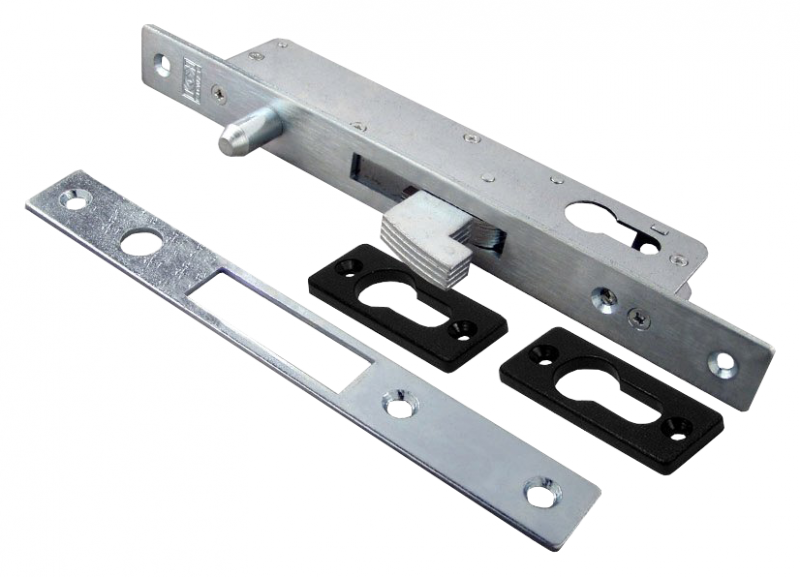

Κλειδαριά με γάντζο D, ZH-04 για συρόμενη πύλη

Κλειδαριά με γάντζο D

Κλειδαριά με γάντζο D, ZH-04

Κλειδαριά με συρόμενο γάντζο για προφίλ πλαισίου από 40 × 25 mm.

Κλειδαριά με γάντζο H, ZH-08 για συρόμενη πύλη

Κλειδαριά με γάντζο H

Κλειδαριά με γάντζο H, ZH-08

Μεγαλύτερη έκδοση με δυνατότητα χειρισμού της πύλης από χερούλι.

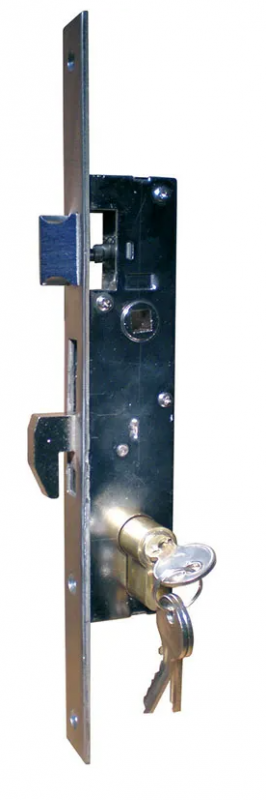

Ανοξείδωτη κλειδαριά με γάντζο ZH-09 INOX

Ανοξείδωτη κλειδαριά

Ανοξείδωτη κλειδαριά με γάντζο ZH-09 INOX

Ανοξείδωτη λύση INOX με κύλινδρο κλειδαριάς για συρόμενες και ανοιγόμενες πύλες.

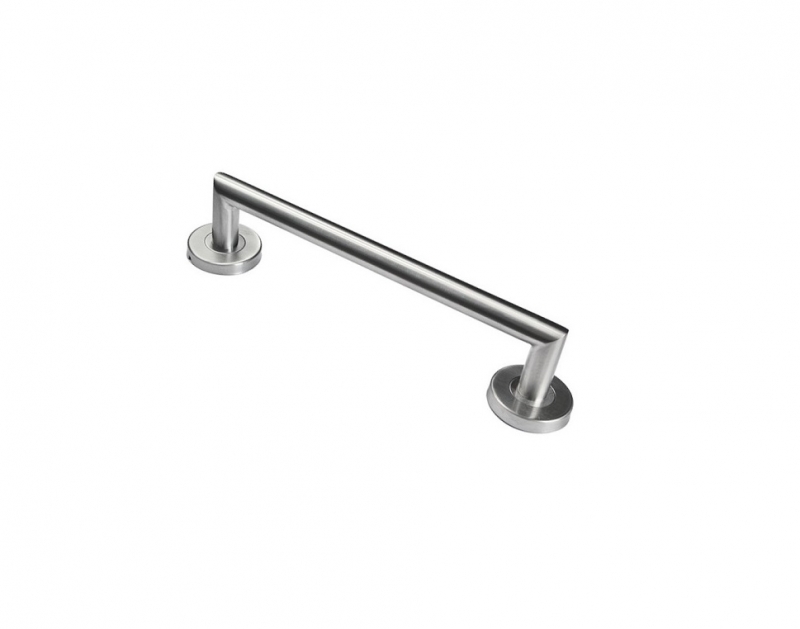

Ανοξείδωτη τετράγωνη λαβή 268 x 64 mm

Λαβή πύλης

Ανοξείδωτη τετράγωνη λαβή 268 × 64 mm

Λαβή για άνετο χειροκίνητο χειρισμό της κρεμαστής πύλης.

Όλες οι κλειδαριές με γάντζο · Χερούλια, πόμολα και ροζέτες · Λαβές για πύλες

Συχνές ερωτήσεις και απαντήσεις

1. Χρειάζεται η κρεμαστή πύλη ράγα κύλισης;

Σε μια συνηθισμένη κρεμαστή διάταξη, το βάρος φέρουν το άνω προφίλ C και τα φορεία· το κάτω μέρος απλώς σταθεροποιεί το φύλλο. Για βαρύτερη πύλη, ωστόσο, μπορεί να σχεδιαστεί συνδυαστική λύση με κάτω ροδάκια και ράγα για συρόμενη πύλη με ράγα , η οποία κατανέμει το φορτίο μεταξύ του άνω και του κάτω μέρους.

2. Σε ποια απόσταση τοποθετούνται τα στηρίγματα του προφίλ C;

Το εγχειρίδιο αναφέρει ως συνηθέστερη απόσταση περίπου 80 έως 100 cm. Η πραγματική απόσταση πρέπει να λαμβάνει υπόψη το βάρος του φύλλου, το μήκος του προφίλ, τον τρόπο αγκύρωσης και τη φέρουσα ικανότητα της κατασκευής στήριξης.

3. Πώς επιλέγω το σωστό προφίλ C;

Με βάση τις διαστάσεις και το συνολικό βάρος της πύλης, μαζί με την πλήρωσή της. Το κρεμαστό φορείο πρέπει να είναι κατάλληλο για την ίδια διάσταση προφίλ C και η φέρουσα ικανότητά του να επαρκεί για το πραγματικό φορτίο.

4. Κατανέμεται ομοιόμορφα το βάρος όταν χρησιμοποιούνται τρία ή τέσσερα φορεία;

Όχι πάντα. Σύμφωνα με το διάγραμμα του εγχειριδίου, με τρία φορεία το μεσαίο μπορεί να μεταφέρει έως και 0,625 του συνολικού φορτίου F. Αν χρησιμοποιήσετε τέσσερα φορεία, στην πράξη συχνά τοποθετούνται σε δύο ζεύγη κοντά μεταξύ τους, όπως οι άξονες ενός αυτοκινήτου, και όχι ομοιόμορφα σε όλο το μήκος του φύλλου. Η ακριβής διάταξη εξαρτάται από την κατασκευή της πύλης και τον τρόπο κατανομής του φορτίου.

5. Ποιος τρόπος κάτω οδήγησης είναι ο καταλληλότερος;

Εξαρτάται από το πλαίσιο και τον διαθέσιμο χώρο δίπλα στην πύλη. Μπορούν να χρησιμοποιηθούν ροδάκια και στις δύο πλευρές του πλαισίου, ροδάκι που κινείται μέσα στο κάτω προφίλ, κάτω οδηγός-ράγα ή οδηγός με προφίλ L. Σημαντικό είναι ο οδηγός να σταθεροποιεί το φύλλο χωρίς περιττές τριβές.

6. Σε τι χρησιμεύουν τα τερματικά στοπ;

Ορίζουν τις θέσεις ανοίγματος και κλεισίματος και εμποδίζουν την έξοδο των φορείων από το προφίλ C. Το στοπ μπορεί να τοποθετηθεί στο προφίλ C ή να αγκυρωθεί στο έδαφος ή σε κολόνα.

Παραδείγματα κατασκευής κρεμαστής πύλης

Τα σχέδια έχουν περιστραφεί στη φυσική τους θέση. Η προεπισκόπηση είναι προσαρμοσμένη στο πλάτος της στήλης· κάντε κλικ για να ανοίξει το σχέδιο σε πλήρη ανάλυση με όλες τις διαστάσεις.

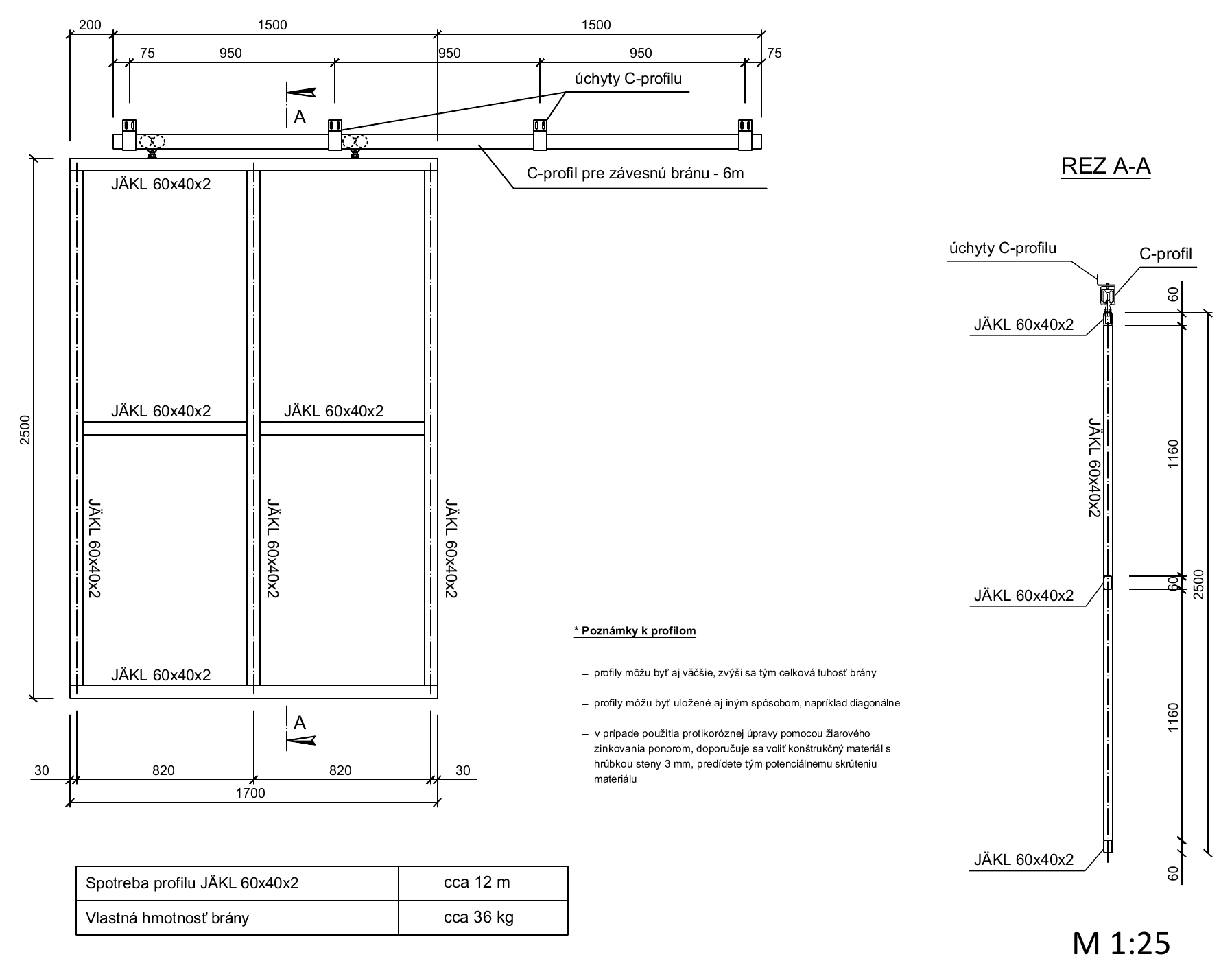

Κρεμαστή πύλη με καθαρό άνοιγμα 1,5 × 2,5 m

  • Πλαίσιο 1 700 × 2 500 mm
  • Προφίλ JÄKL 60 × 40 × 2 mm
  • Απαιτούμενο μήκος προφίλ περ. 12 m
  • Καθαρό βάρος περ. 36 kg

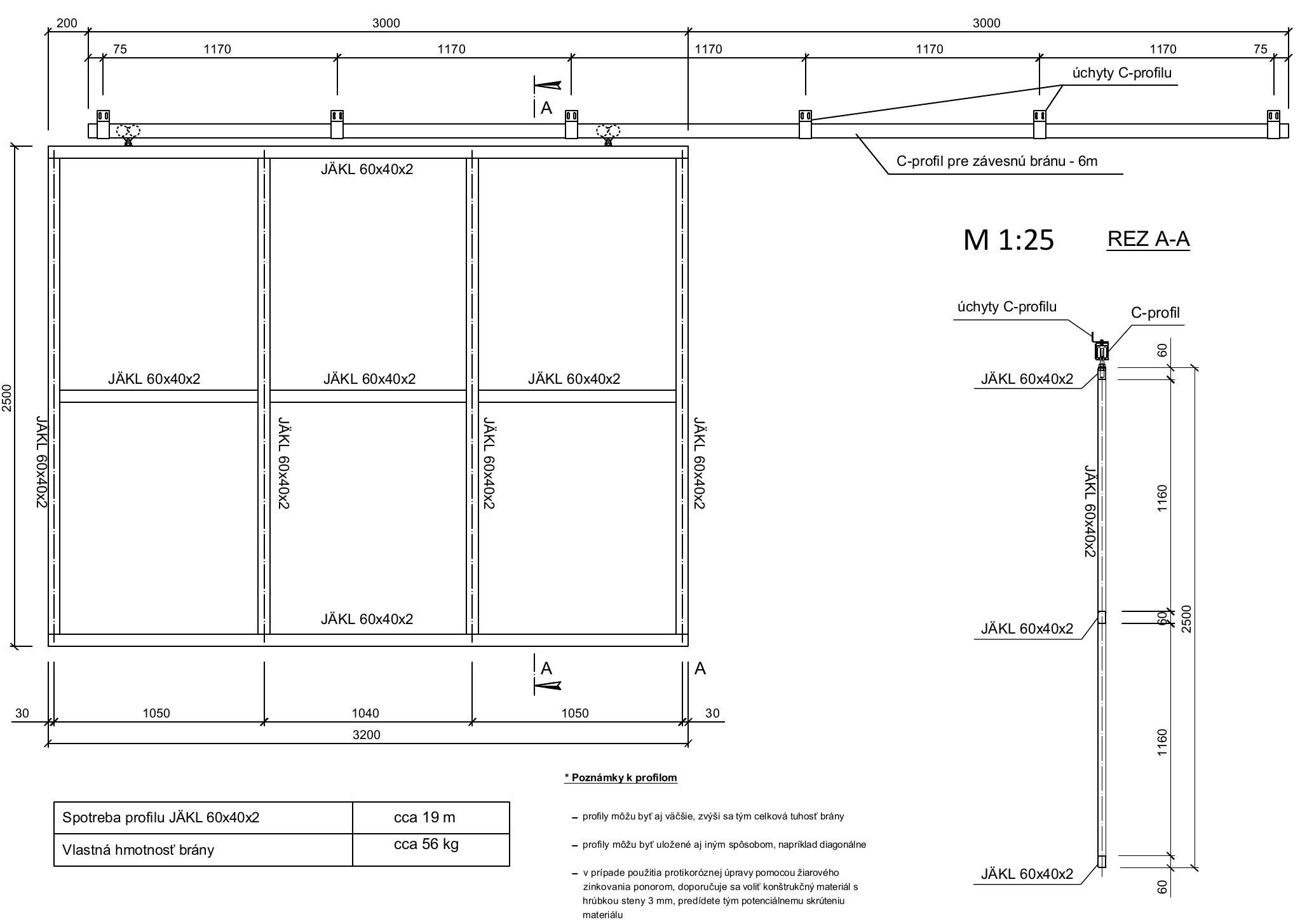

Κρεμαστή πύλη με καθαρό άνοιγμα 3,0 × 2,5 m

  • Πλαίσιο 3 200 × 2 500 mm
  • Προφίλ JÄKL 60 × 40 × 2 mm
  • Απαιτούμενο μήκος προφίλ περ. 19 m
  • Βάρος περ. 56 kg

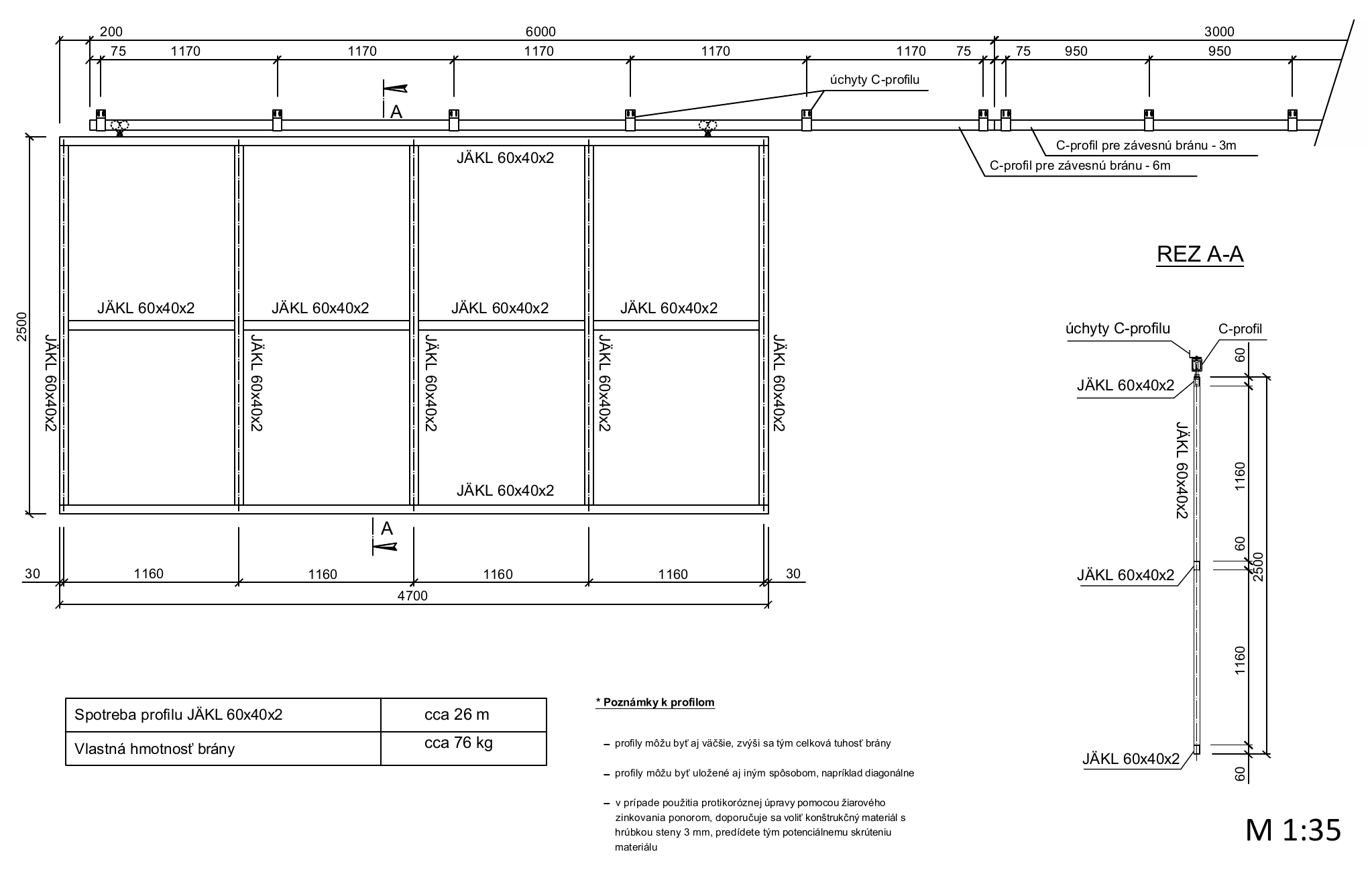

Κρεμαστή αυλόπορτα με καθαρό άνοιγμα 4,5 × 2,5 m

  • Πλαίσιο 4 700 × 2 500 mm
  • Προφίλ JÄKL 60 × 40 × 2 mm
  • Απαιτούμενο μήκος προφίλ περ. 26 m
  • Βάρος περ. 76 kg

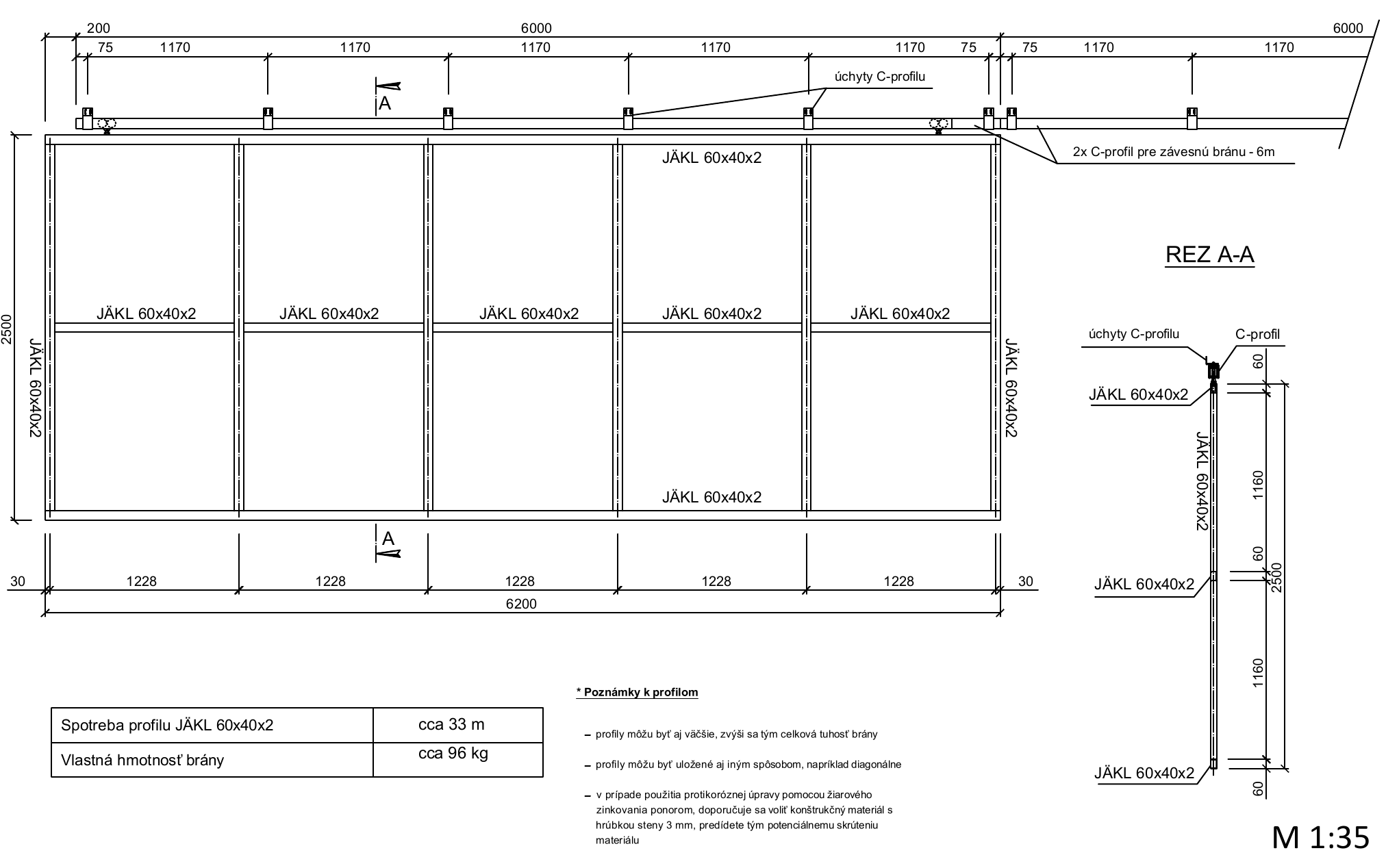

Κρεμαστή αυλόπορτα με καθαρό άνοιγμα 6,0 × 2,5 m

  • Πλαίσιο 6 200 × 2 500 mm
  • Προφίλ JÄKL 60 × 40 × 2 mm
  • Απαιτούμενο μήκος προφίλ περ. 33 m
  • Βάρος περ. 96 kg

Σημείωση σχετικά με τα προφίλ: Τα προφίλ μπορεί να είναι μεγαλύτερα ή να τοποθετηθούν με διαφορετικό τρόπο, για παράδειγμα διαγώνια. Για τον εν θερμώ γαλβανισμό με εμβάπτιση, το εγχειρίδιο συνιστά κατασκευαστικό υλικό με πάχος τοιχώματος 3 mm, ώστε να περιοριστεί ο κίνδυνος στρέβλωσης. Σε διαφορετική κατασκευή μπορεί να χρησιμοποιηθεί και προφίλ με λεπτότερο τοίχωμα, εφόσον αυτό κρίνεται κατάλληλο μετά από τεχνική αξιολόγηση, λαμβάνοντας υπόψη τις διαστάσεις, το βάρος και την ακαμψία της συγκεκριμένης αυλόπορτας.

Οι αναφερόμενες διαστάσεις είναι ενδεικτικές. Η κρεμαστή αυλόπορτα μπορεί να σχεδιαστεί και σε άλλες διαστάσεις, ενώ το πλαίσιο μπορεί να συγκολληθεί από διαφορετικό κοιλοδοκό ορθογωνικής διατομής. Για μη τυποποιημένες διαστάσεις ή μεγαλύτερο βάρος επένδυσης, συνιστούμε να ελεγχθούν το προφίλ, ο αριθμός των φορείων και ο τρόπος αγκύρωσης με βάση τις συγκεκριμένες συνθήκες.

Παραγγελίες και συμβουλές

» Ρωτήστε μας για την τεχνική λύση

Αν δεν βρήκατε τις πληροφορίες που αναζητάτε, επικοινωνήστε μαζί μας. Θα σας βοηθήσουμε να επιλέξετε προφίλ C, στηρίγματα, φορεία, κάτω οδηγό και εξαρτήματα για την κρεμαστή αυλόπορτα.

Στοιχεία που χρειαζόμαστε για να σας προτείνουμε τα κατάλληλα προϊόντα

  • το καθαρό πλάτος και το ύψος του ανοίγματος,
  • τις διαστάσεις ολόκληρου του φύλλου και το εκτιμώμενο βάρος του μαζί με την επένδυση,
  • μια φωτογραφία ή ένα σχέδιο του σημείου όπου θα αγκυρωθεί το προφίλ C,
  • πληροφορίες σχετικά με τον τρόπο που θέλετε να διαμορφώσετε τον κάτω οδηγό.

Τεχνική επισήμανση: Τα παραδείγματα που παρουσιάζονται είναι ενδεικτικά και δεν υποκαθιστούν την αξιολόγηση της συγκεκριμένης φέρουσας κατασκευής, του τρόπου αγκύρωσης και των συνθηκών τοποθέτησης από εξειδικευμένο επαγγελματία.
