Εγχειρίδιο για συρόμενη αυλόπορτα με οδηγό

Τεχνικός οδηγός · κατασκευή DIY · συρόμενη αυλόπορτα με ράγα

Αυτός ο οδηγός θα σας βοηθήσει να προετοιμάσετε τον χώρο για συρόμενη αυλόπορτα με ράγα και να επιλέξετε τη ράγα, τα ροδάκια, τον οδηγό και τον μηχανισμό κίνησης. Θα βρείτε επίσης ενδεικτικά σχέδια για ανοίγματα διέλευσης από 2,5 έως 6,5 m. Τα σχέδια χρησιμεύουν ως βάση για την προετοιμασία.

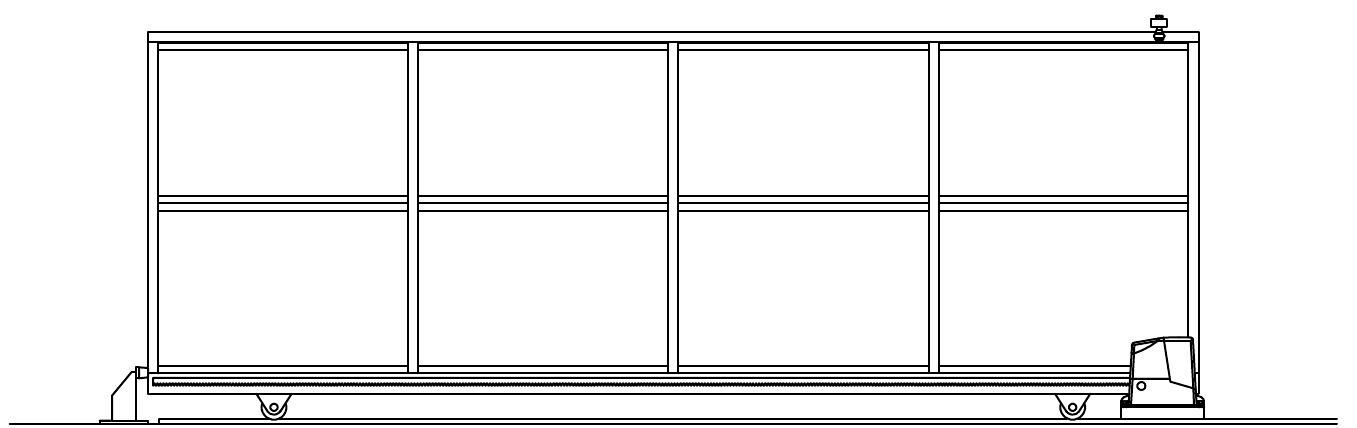

Εικόνα συρόμενης αυλόπορτας με ράγα. Κάντε κλικ για να την ανοίξετε σε μεγαλύτερο μέγεθος.

Περιεχόμενα

Βασική αρχή λειτουργίας και μέρη της αυλόπορτας με ράγα
Χώρος, ράγα και βάση από σκυρόδεμα
Προετοιμασία καλωδίωσης και μηχανισμού κίνησης
Διαγράμματα συνδεσμολογίας μηχανισμών κίνησης
Επιλογή ράγας για αυλόπορτα με ράγα
Επιλογή ροδακίων για αυλόπορτα με ράγα
Επιλογή οδηγού για αυλόπορτα με ράγα
Αναστολείς, κλείδωμα και χειρισμός
Έλεγχος πριν από την τοποθέτηση του μηχανισμού κίνησης
Σχέδια αυλόπορτας με ράγα για ανοίγματα 2,5 έως 6,5 m
Σετ εξαρτημάτων

Αυλόπορτα με ράγα, από τη βάση έως την ολοκληρωμένη κατασκευή

Η αυλόπορτα με ράγα στηρίζει το βάρος της στα κάτω ροδάκια και κινείται πάνω σε ράγα που εκτείνεται σε όλη τη διαδρομή της. Κατά τον σχεδιασμό, ελέγξτε πρώτα αν υπάρχει χώρος για το άνοιγμα, προετοιμάστε επίπεδη βάση και καλωδίωση, έπειτα αντιστοιχίστε το σχήμα της ράγας με τα ροδάκια και, τέλος, επιλέξτε τον οδηγό, τους αναστολείς, το σύστημα κλειδώματος και, αν χρειάζεται, τον μηχανισμό κίνησης.

Βασικά μέρη της συρόμενης αυλόπορτας με ράγα

Το φύλλο της αυλόπορτας κινείται πάνω σε δύο κάτω ροδάκια. Τα ροδάκια μεταφέρουν το βάρος προς τα κάτω, στη ράγα και στη βάση. Ο επάνω ή πλευρικός οδηγός συγκρατεί την αυλόπορτα εγκάρσια, αλλά δεν πρέπει να φέρει το βάρος της.

Από τι αποτελείται το σύστημα ράγας
Μηχανισμός κύλισης	Ράγα σχήματος U (U16 ή U20) ή ράγα σχήματος V και συμβατά ροδάκια τοποθετημένα στο κάτω κοιλοδοκό του πλαισίου.
Οδηγός αυλόπορτας	Επάνω οδηγός μεταξύ των ράουλων ή πλευρικός οδηγός σε προφίλ U/L.
Τερματικές θέσεις	Κάτω και επάνω αναστολείς, που σταματούν και σταθεροποιούν την αυλόπορτα.
Προαιρετικός εξοπλισμός	Κλειδαριά με γάντζο, χειρολαβές, λαβές, μηχανισμοί κίνησης, οδοντωτές κρεμαγιέρες, φωτοκύτταρα, φάροι και τηλεχειριστήριο NICE (χειριστήρια άλλων εμπορικών σημάτων).

Η σημαντικότερη προϋπόθεση συμβατότητας: το σχήμα και η διάμετρος της εγκοπής του ροδακίου πρέπει να αντιστοιχούν στη ράγα που χρησιμοποιείται. Ροδάκι για U16 δεν είναι κατάλληλο για ράγα U20, ενώ ροδάκι σχήματος V χρησιμοποιείται σε ράγα σχήματος V.

Χώρος, ράγα και βάση από σκυρόδεμα

Η ράγα πρέπει να τοποθετηθεί σε ευθεία διαδρομή, χωρίς σπασίματα στις ενώσεις των επιμέρους τμημάτων. Η αυλόπορτα διασχίζει το καθαρό άνοιγμα πάνω σε αυτήν και συνεχίζει στον χώρο δίπλα στον φράχτη. Αν τα ροδάκια βρίσκονται στα άκρα του πλαισίου, η ράγα πρέπει να καλύπτει ολόκληρη τη διαδρομή τους.

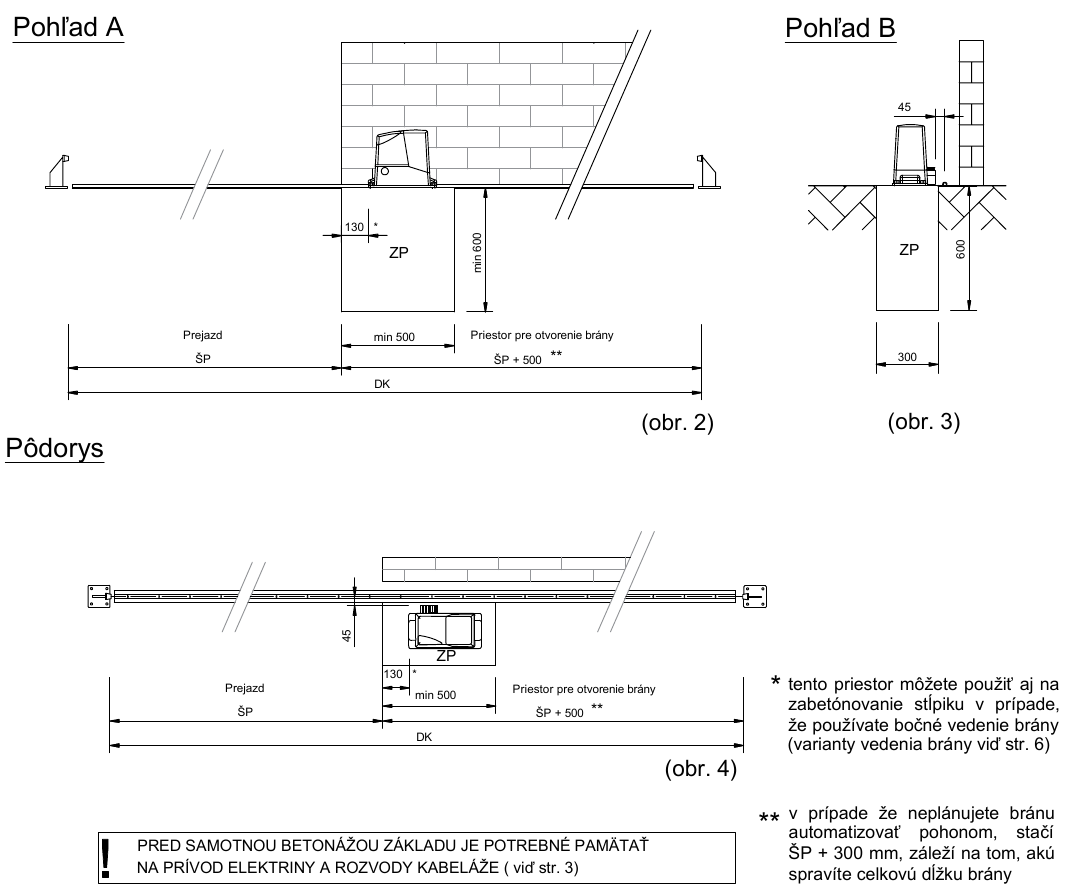

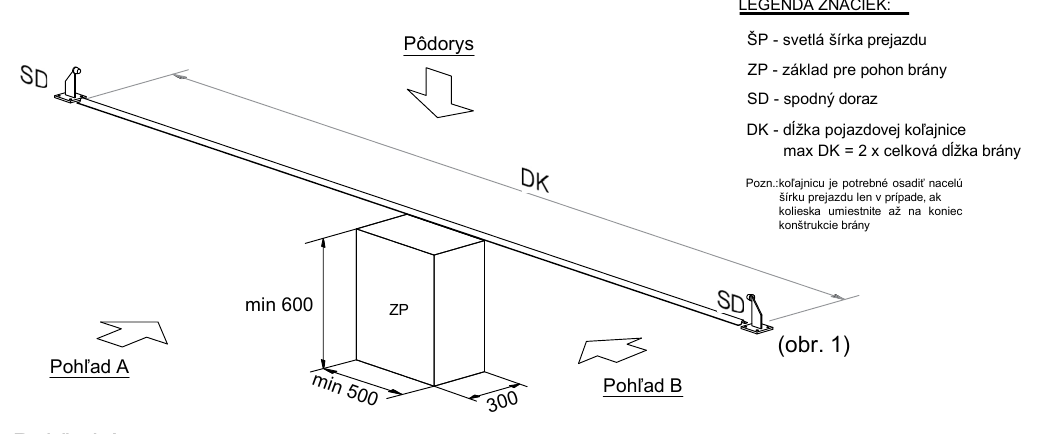

Ράγα / βάση από σκυρόδεμα

Τοποθέτηση εξαρτημάτων κύλισης και βάσης μηχανισμού κίνησης.

Μπροστινή και πλάγια όψη, καθώς και κάτοψη της τοποθέτησης της ράγας και της βάσης του μηχανισμού κίνησης.

Υπόμνημα συμβόλων στα διαγράμματα της βάσης

ŠP	Καθαρό πλάτος ανοίγματος διέλευσης.
DK	Μήκος ράγας κύλισης.
SD	Κάτω αναστολέας.
ZP	Βάση για τον μηχανισμό κίνησης της αυλόπορτας.

Τα σύμβολα αντιστοιχούν στις εικόνες που βρίσκονται πάνω από το υπόμνημα. Καθορίστε τις ακριβείς διαστάσεις και τις αποστάσεις τοποθέτησης σύμφωνα με το τρέχον σχέδιο του επιλεγμένου προϊόντος.

Χώρος για το άνοιγμα: μετρήστε ολόκληρη τη διαδρομή του φύλλου, συμπεριλαμβανομένης της προεξοχής του πλαισίου, της θέσης των ροδακίων και των αναστολέων, καθώς και του χώρου για τον μηχανισμό κίνησης. Καθορίστε τις συγκεκριμένες διαστάσεις σύμφωνα με το τρέχον σχέδιο των επιλεγμένων εξαρτημάτων.

Προετοιμασία καλωδίωσης και μηχανισμού κίνησης

Ακόμη κι αν αρχικά η αυλόπορτα θα λειτουργεί χειροκίνητα, είναι συνετό να προετοιμάσετε τους σωλήνες προστασίας των καλωδίων πριν από τη σκυροδέτηση. Έτσι, μπορείτε αργότερα να προσθέσετε μηχανισμό κίνησης, φωτοκύτταρα, φάρο ή διακόπτη με κλειδί χωρίς να σκάψετε την ολοκληρωμένη βάση.

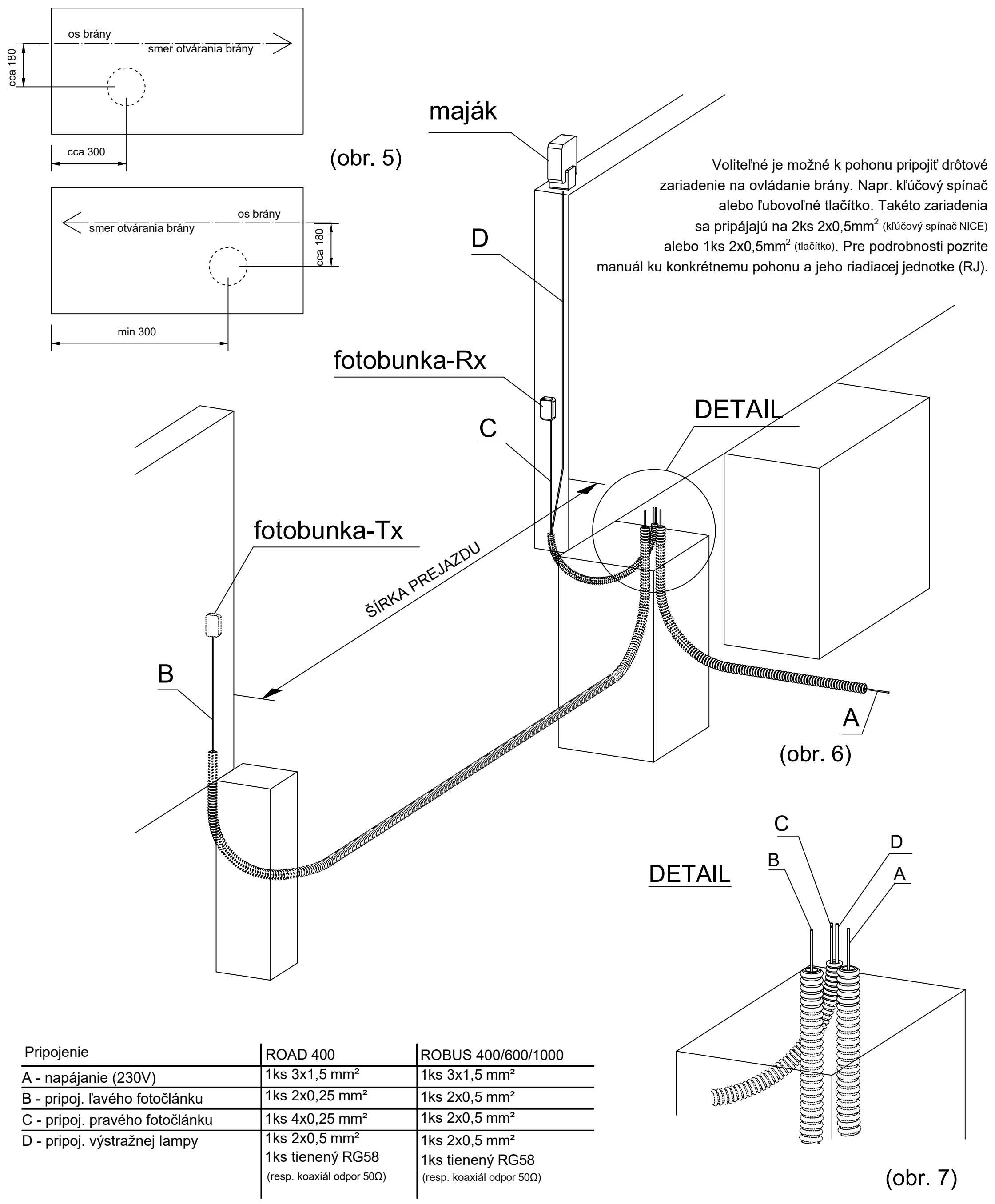

Προετοιμασία καλωδίωσης, εικόνες 5–7. Οι σημάνσεις των γραμμών A–D αντιστοιχούν στον παρακάτω πίνακα. Κάντε κλικ για να ανοίξετε μια ευανάγνωστη λεπτομέρεια.

Ενδεικτική καλωδίωση για επιλεγμένους μηχανισμούς κίνησης
Σύνδεση	NICE ROAD 400	NICE ROBUS 400/600/1000
A - τροφοδοσία 230 V	1 × 3 × 1,5 mm²	1 × 3 × 1,5 mm²
B - αριστερό φωτοκύτταρο	1 × 2 × 0,25 mm²	1 × 2 × 0,5 mm²
C - δεξί φωτοκύτταρο	1 × 4 × 0,25 mm²	1 × 2 × 0,5 mm²
D - προειδοποιητικός φάρος	1 × 2 × 0,5 mm² + λεπτό RG58, ομοαξονικό 50 Ω	1 × 2 × 0,5 mm² + λεπτό RG58, ομοαξονικό 50 Ω

Για καλώδιο τροφοδοσίας μήκους άνω των 30 m, ο κατασκευαστής των μηχανισμών NICE ROBUS RB400/RB600/RB1000 απαιτεί μεγαλύτερη διατομή από 3 × 1,5 mm².

Προαιρετική θέρμανση της ράγας: Στη ράγα μπορεί να τοποθετηθεί αντιστασιακό θερμαντικό καλώδιο. Καθώς κοντά στην αυλόπορτα υπάρχει συνήθως μηχανισμός κίνησης και παροχή 230 V, η θέρμανση μπορεί να ελέγχεται με αισθητήρα θερμοκρασίας ή υγρασίας ή με έναν απλό διακόπτη.

Διαγράμματα συνδεσμολογίας μηχανισμών κίνησης

Επιλέξτε το διάγραμμα σύμφωνα με την ένδειξη του μηχανισμού κίνησης και της μονάδας ελέγχου. Τα παλαιότερα NICE Robus RB και τα νεότερα NICE Robus RBS έχουν διαφορετικές κλέμμες σύνδεσης. Τα διαγράμματά τους δεν είναι εναλλάξιμα. Καθοριστικό είναι πάντα το εγχειρίδιο της συγκεκριμένης μονάδας.

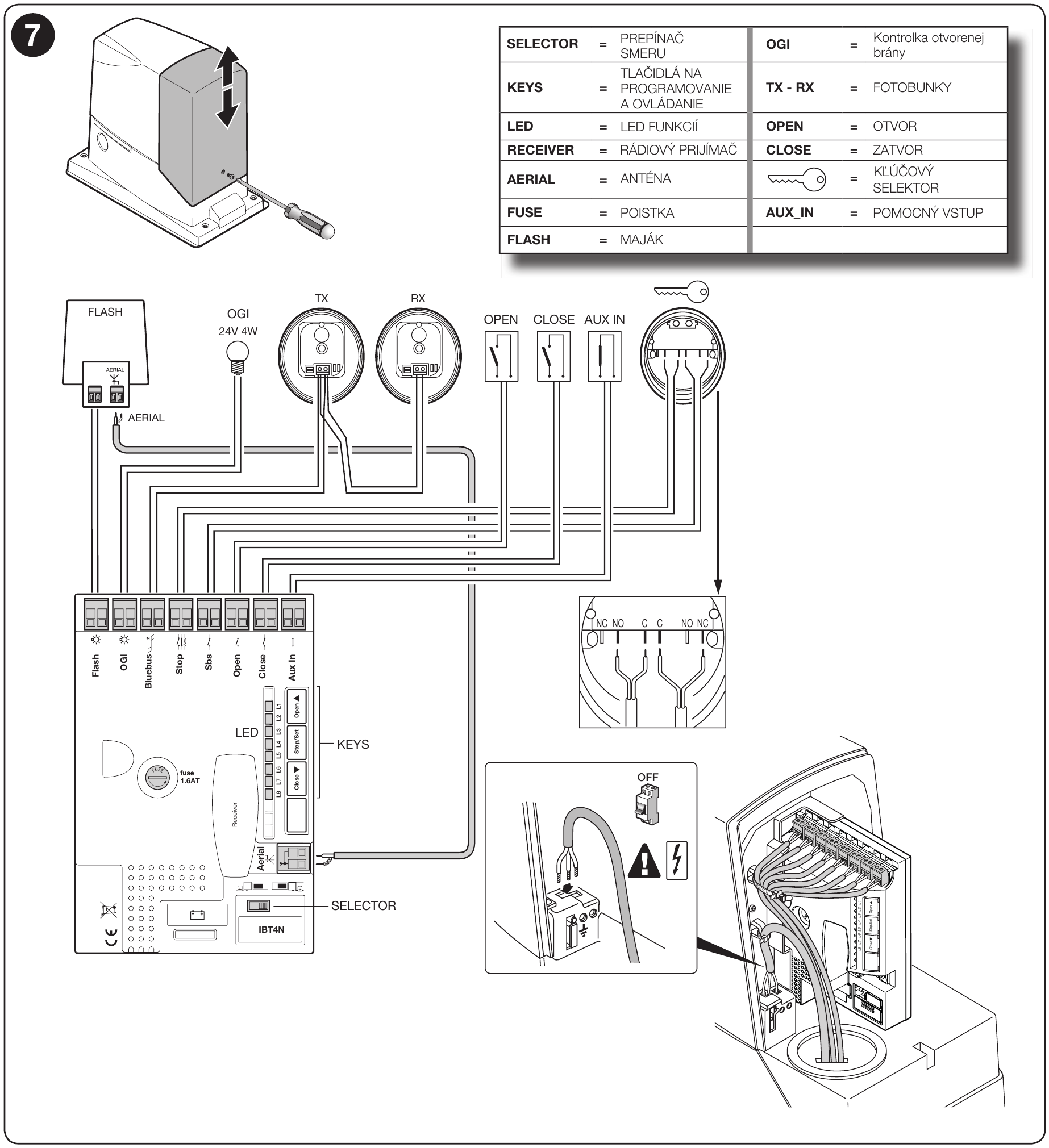

NICE Robus RB400 / RB600 / RB1000

Διάγραμμα από το εγχειρίδιο εγκατάστασης NICE ROBUS400/600/1000, έντυπη σελίδα 11, εικόνα 7. Κάντε κλικ για να ανοίξετε μια ευανάγνωστη λεπτομέρεια.

Εγχειρίδιο εγκατάστασης NICE ROBUS400/600/1000 – διάγραμμα συνδεσμολογίας (PDF, σελίδα 12 του αρχείου).

NICE Robus RB600 – προϊόν και εγχειρίδιο εγκατάστασης. Για διαφορετική έκδοση της μονάδας, χρησιμοποιήστε την αντίστοιχη τεκμηρίωση.

NICE Robus RBS400 / RBS600

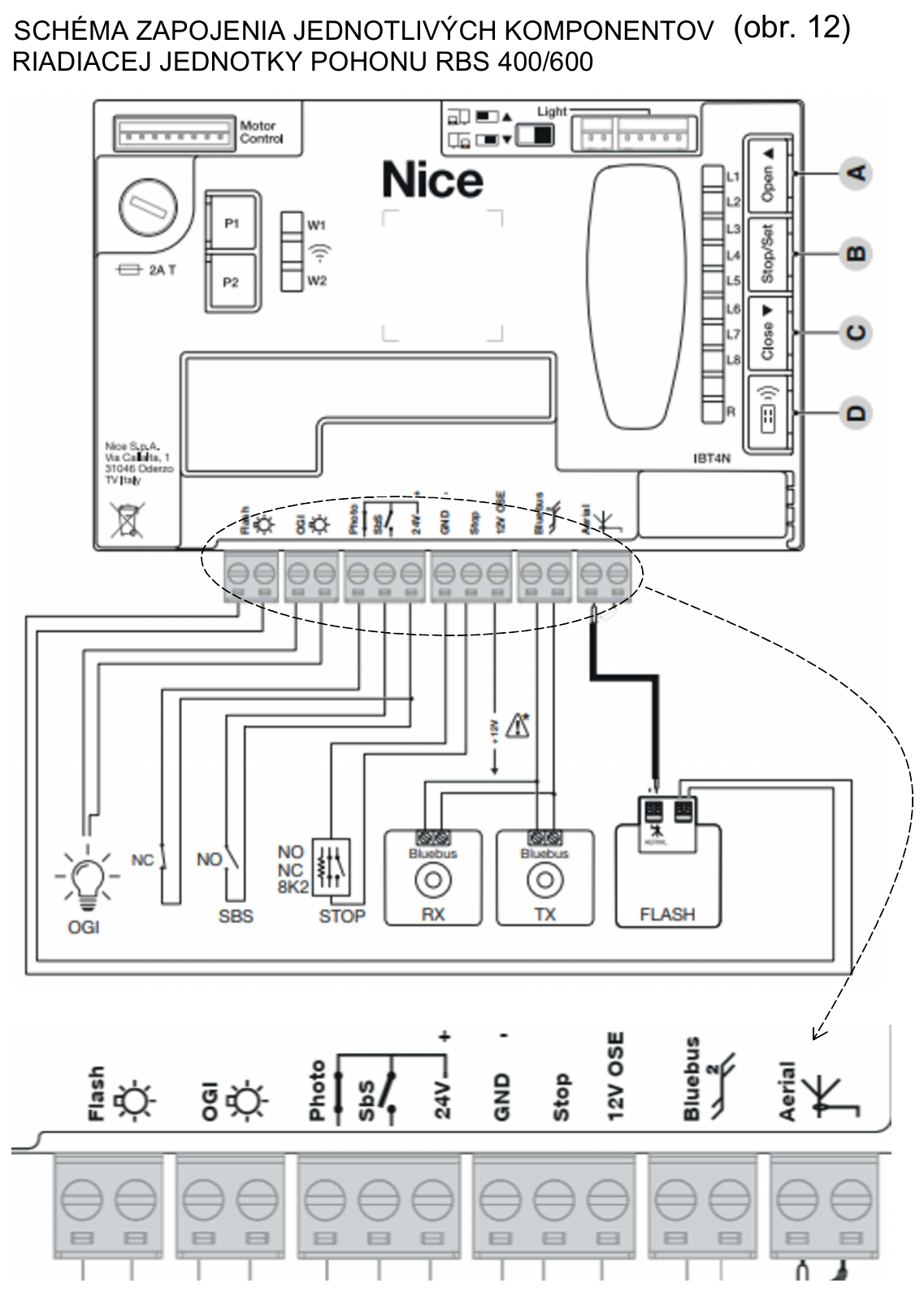

Διάγραμμα συνδεσμολογίας των επιμέρους εξαρτημάτων της μονάδας ελέγχου RBS400/600, εικόνα 12. Κάντε κλικ για να ανοίξετε το διάγραμμα και τη λεπτομέρεια της κλέμας σε πλήρη ανάλυση.

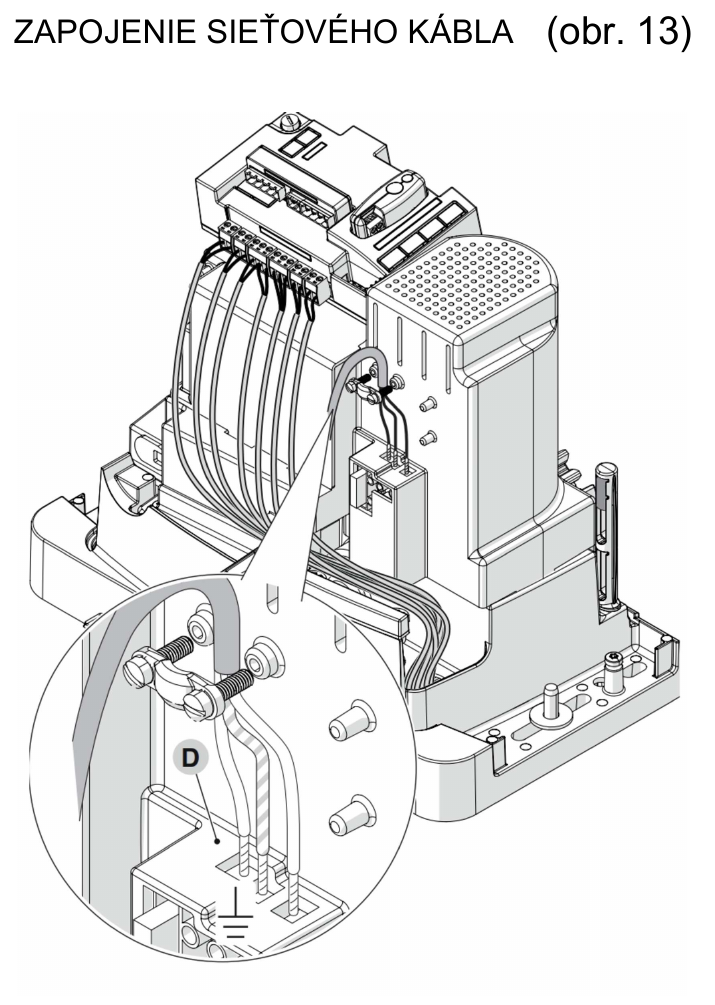

Σύνδεση του καλωδίου τροφοδοσίας, εικόνα 13. Κάντε κλικ για να ανοίξετε τη λεπτομέρεια σε ευανάγνωστο μέγεθος.

Εγχειρίδιο εγκατάστασης NICE RBS400/600/600HS - διάγραμμα και περιγραφή συνδεσμολογίας (PDF, σελ. 16-17).

Προϊόντα: NICE Robus RBS400 και NICE Robus RBS600.

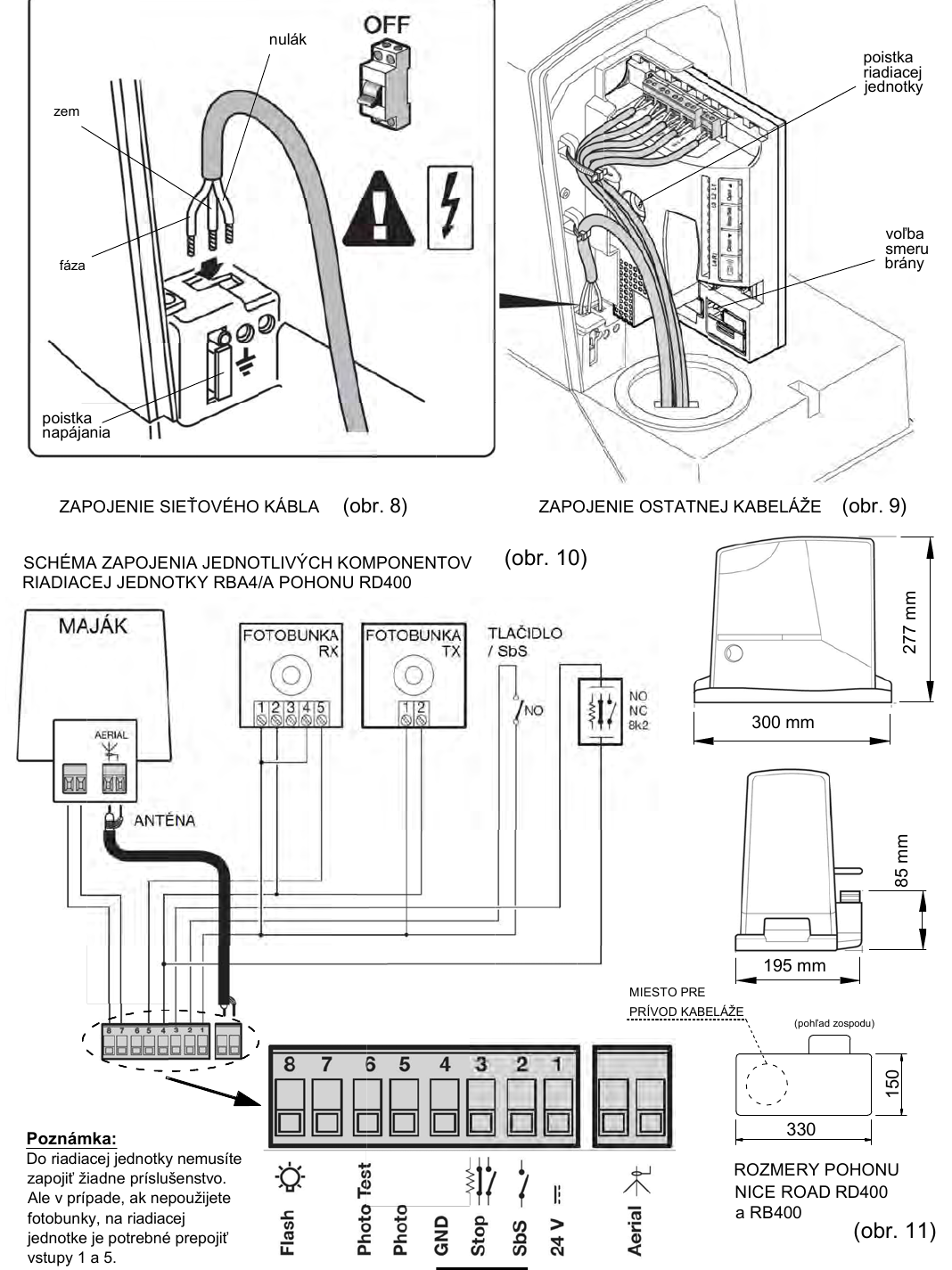

Για την παλαιότερη έκδοση ROAD παραμένει διαθέσιμο και το αρχικό διάγραμμα NICE ROAD 400. Τρέχουσα γκάμα: μηχανισμοί NICE για συρόμενες πόρτες.

Επιλογή ράγας για συρόμενη πόρτα με ράγα

Επιλέξτε πρώτα το σχήμα της ράγας και μετά τους τροχούς. Η ράγα U έχει στρογγυλεμένη επιφάνεια κύλισης για τροχό με αυλάκι U, ενώ η ράγα V έχει κορυφή με γωνία 90° και συνδυάζεται με τροχό σχήματος V. Οι ράγες για βίδωμα στερεώνονται σε επίπεδη, πλήρως ωριμασμένη βάση. Η έκδοση για ενσωμάτωση στο σκυρόδεμα τοποθετείται κατά τη σκυροδέτηση.

Συνήθεις ευθείες ράγες της τρέχουσας κατηγορίας
Ράγα	Σχήμα	Τοποθέτηση	Υλικό
Ράγα U16 για βίδωμα	U16	για βίδωμα	Zn
Ράγα U20 για βίδωμα	U20	για βίδωμα	Zn
Ράγα V για βίδωμα	V	για βίδωμα	Zn
Ράγα U20 για ενσωμάτωση στο σκυρόδεμα	U20	για ενσωμάτωση στο σκυρόδεμα	Zn
Ανοξείδωτη ράγα U16 για βίδωμα	U16	για βίδωμα	INOX
Ανοξείδωτη ράγα U20 για βίδωμα	U20	για βίδωμα	INOX
Ανοξείδωτη ράγα V για βίδωμα	V	για βίδωμα	INOX

Ο πίνακας περιλαμβάνει τις συνήθεις ράγες των σειρών U/V. Οι καμπύλες ράγες παραλείπονται σκόπιμα. Ολόκληρη η τρέχουσα γκάμα βρίσκεται στην κατηγορία ράγες για συρόμενες πόρτες με ράγα.

Επιλογή τροχών για συρόμενη πόρτα με ράγα

Αφού επιλέξετε συμβατό σχήμα ράγας, καθοριστικοί παράγοντες είναι το βάρος της πόρτας, η διάμετρος του τροχού και ο τρόπος στερέωσης. Συνήθως χρησιμοποιείται ένα ζεύγος τροχών ανά πόρτα, γι’ αυτό η φέρουσα ικανότητα στις σελίδες προϊόντων αναφέρεται για το ζεύγος στα συνήθη μοντέλα.

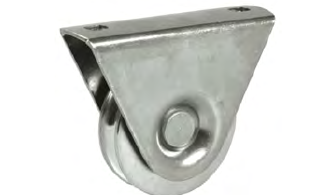

Με βάση
Προβολή τροχού

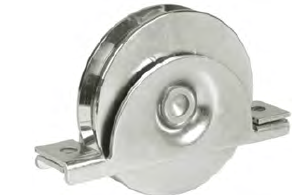

Χωνευτός, για βίδωμα
Προβολή τροχού

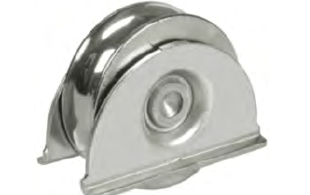

Χωνευτός, για συγκόλληση
Προβολή τροχού

Τροχός με βάση είναι ο πιο διαδεδομένος και τοποθετείται ευκολότερα.
Χωνευτός τροχός χρησιμοποιείται όταν θέλουμε μικρότερη απόσταση της πόρτας από το έδαφος. Τοποθετείται μέσα στο κάτω προφίλ της κατασκευής.
Χωνευτός τροχός ανάλογα με τον τύπο, μπορεί να βιδωθεί ή να συγκολληθεί στην κατασκευή.

Συνήθεις διαθέσιμες εκδόσεις τροχών
Προϊόν	Ράγα	Διαθέσιμες διάμετροι
Τροχός IBFM με βάση για βίδωμα	U16	Ø50, Ø60, Ø80, Ø90, Ø100
Χωνευτός τροχός IBFM για βίδωμα	U16	Ø60, Ø80, Ø90, Ø100
Χωνευτός τροχός IBFM για συγκόλληση	U16	Ø60, Ø80, Ø90, Ø100
Τροχός IBFM με βάση για βίδωμα	U20	Ø80, Ø100
Χωνευτός τροχός IBFM για βίδωμα	U20	Ø80, Ø100, Ø140
Τροχός IBFM με βάση για βίδωμα	V	Ø50, Ø60, Ø80, Ø90, Ø100
Χωνευτός τροχός IBFM για βίδωμα	V	Ø60, Ø80, Ø90, Ø100
Χωνευτός τροχός IBFM για συγκόλληση	V	Ø80, Ø90, Ø100

Επιλέξτε τη διάμετρο από τον πίνακα παραλλαγών στη σελίδα του εκάστοτε προϊόντος.Όλοι οι τροχοί για συρόμενες πόρτες με ράγα

Επιλογή οδηγού για συρόμενη πόρτα με ράγα

Ο οδηγός κρατά το πάνω μέρος της πόρτας στη σωστή τροχιά. Δεν φέρει το βάρος του φύλλου και οι ράουλες δεν πρέπει να σφίγγουν τόσο πολύ το πλαίσιο ώστε να εμποδίζουν την ομαλή κίνηση της πόρτας.

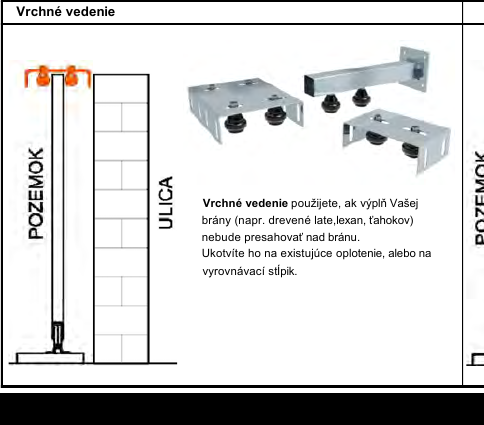

Επάνω οδηγός ανάμεσα σε ράουλα
Προβολή επάνω οδηγού

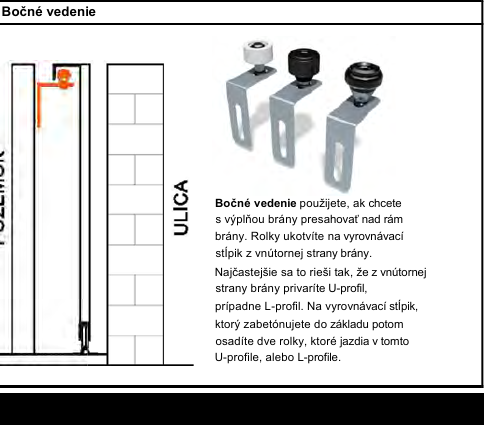

Πλευρικός οδηγός με ράουλο σε προφίλ U ή L
Προβολή πλευρικού οδηγού

Επάνω οδηγός	Πλευρικός οδηγός
Χρησιμοποιήστε τον όταν η πλήρωση δεν προεξέχει πάνω από το επάνω προφίλ του πλαισίου. Η βάση με τα ράουλα στερεώνεται σε φράχτη, τοιχίο ή κολόνα ευθυγράμμισης.	Χρησιμοποιήστε το όταν το γέμισμα προεξέχει πάνω από το πλαίσιο. Στην εσωτερική πλευρά του φύλλου συγκολλάται προφίλ U ή L, μέσα στο οποίο κινείται ο κύλινδρος από τον στύλο.

Επιλέξτε τον τρόπο καθοδήγησης ανάλογα με το πλαίσιο και το γέμισμα της αυλόπορτας.Όλα τα εξαρτήματα καθοδήγησης για συρόμενες αυλόπορτες με ράγα

Στοπ, κλείδωμα και χειρισμός

Στοπ αυλόπορτας

Το κάτω στοπ σταματά το πλαίσιο κατά το κλείσιμο ή το άνοιγμα. Το επάνω στοπ σταθεροποιεί επίσης το φύλλο στην τελική θέση. Ο μηχανισμός κίνησης σταματά την αυλόπορτα στις καθορισμένες τελικές θέσεις. Διατηρήστε και τα μηχανικά στοπ· συγκρατούν την αυλόπορτα και κατά τη χειροκίνητη μετακίνησή της, αφού απασφαλιστεί ο μηχανισμός κίνησης.

Δείτε κάτω και επάνω στοπ για συρόμενες αυλόπορτες με ράγα.

Χειροκίνητο κλείδωμα

Για αυλόπορτα με χειροκίνητο χειρισμό χρησιμοποιείται κλειδαριά με γάντζο. Στις συρόμενες αυλόπορτες με ράγα πρέπει επίσης να προβλεφθεί πείρος ή άλλος τρόπος συγκράτησης, ώστε να μην ανασηκώνεται το φύλλο από την κλειδαριά. Για την κλειδαριά επιλέξτε συμβατή λαβή ή χειρολαβή ανάλογα με το πάχος του πλαισίου και του γεμίσματος.

Δείτε κλειδαριές, λαβές και χειρολαβές για συρόμενες αυλόπορτες με ράγα.

Χειρισμός μηχανισμού κίνησης

Η αυλόπορτα μπορεί να χειριστεί με τηλεχειριστήριο NICE ή τηλεχειριστήριο άλλης μάρκας, διακόπτη με κλειδί, μπουτόν, πληκτρολόγιο, αναγνώστη ή έξυπνη μονάδα. Η συμβατότητα του δέκτη και των τηλεχειριστηρίων πρέπει να ελέγχεται με βάση τη συγκεκριμένη μονάδα ελέγχου και όχι μόνο τη μάρκα του μηχανισμού κίνησης.

Έλεγχος πριν από την εγκατάσταση του μηχανισμού κίνησης

Πριν από την εγκατάσταση του μηχανισμού κίνησης, μετακινήστε χειροκίνητα την αυλόπορτα σε όλη τη διαδρομή της. Η κίνηση πρέπει να είναι ομαλή, χωρίς κολλήματα και υπερβολική αντίσταση. Ελέγξτε τον οδηγό και τα στοπ. Ο μηχανισμός κίνησης δεν πρέπει να χρησιμοποιείται για να αντισταθμίζει σφάλματα μηχανικής εγκατάστασης.

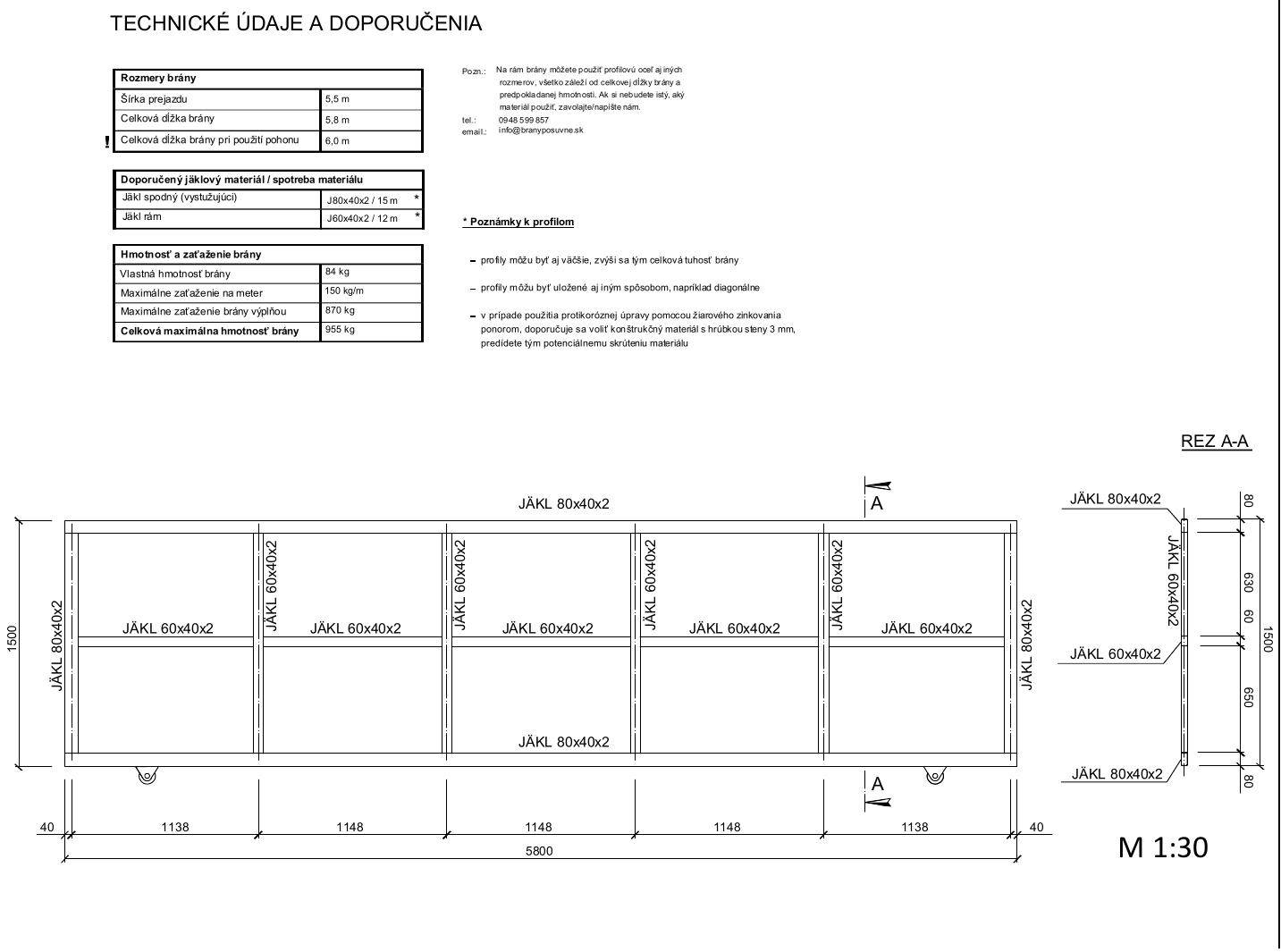

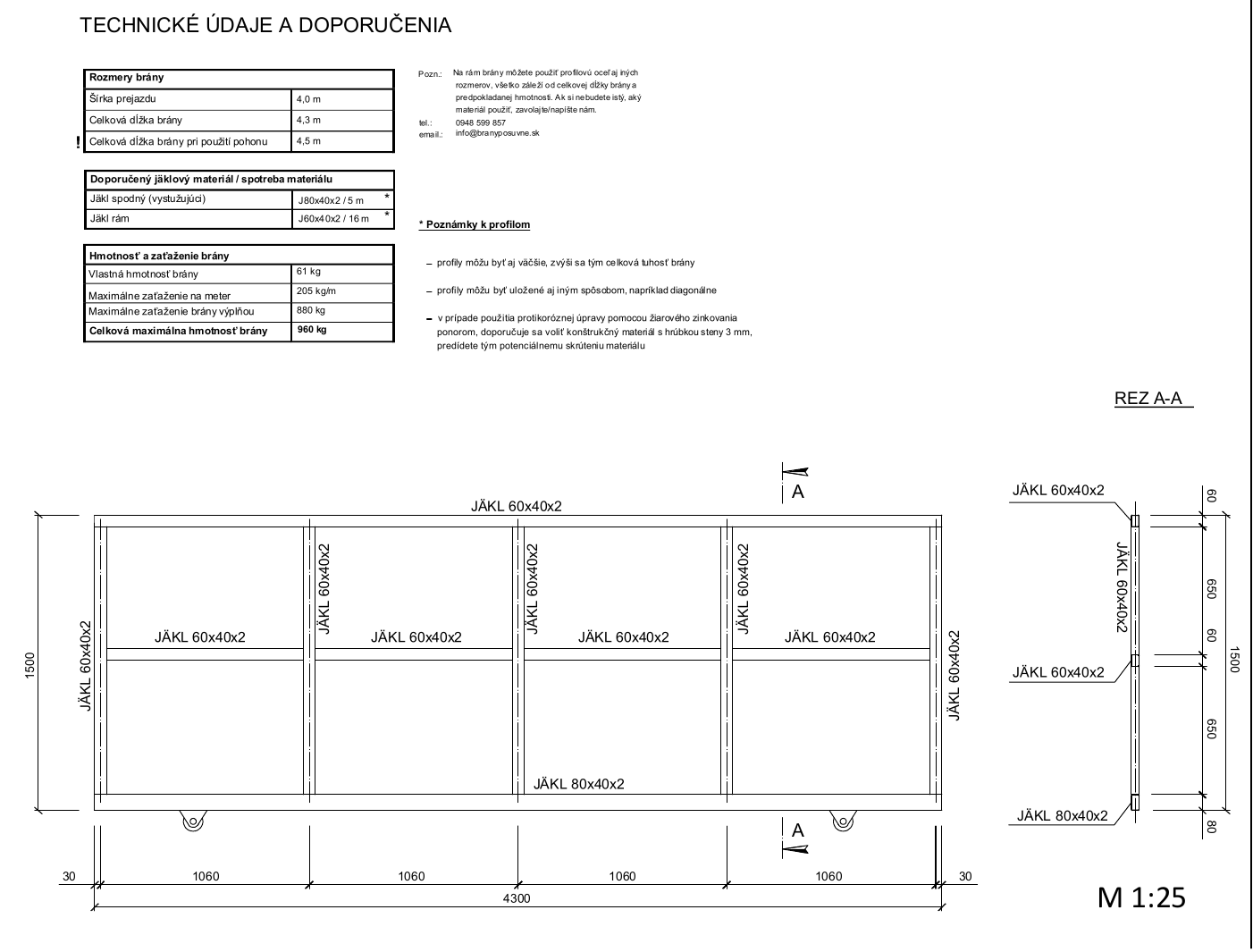

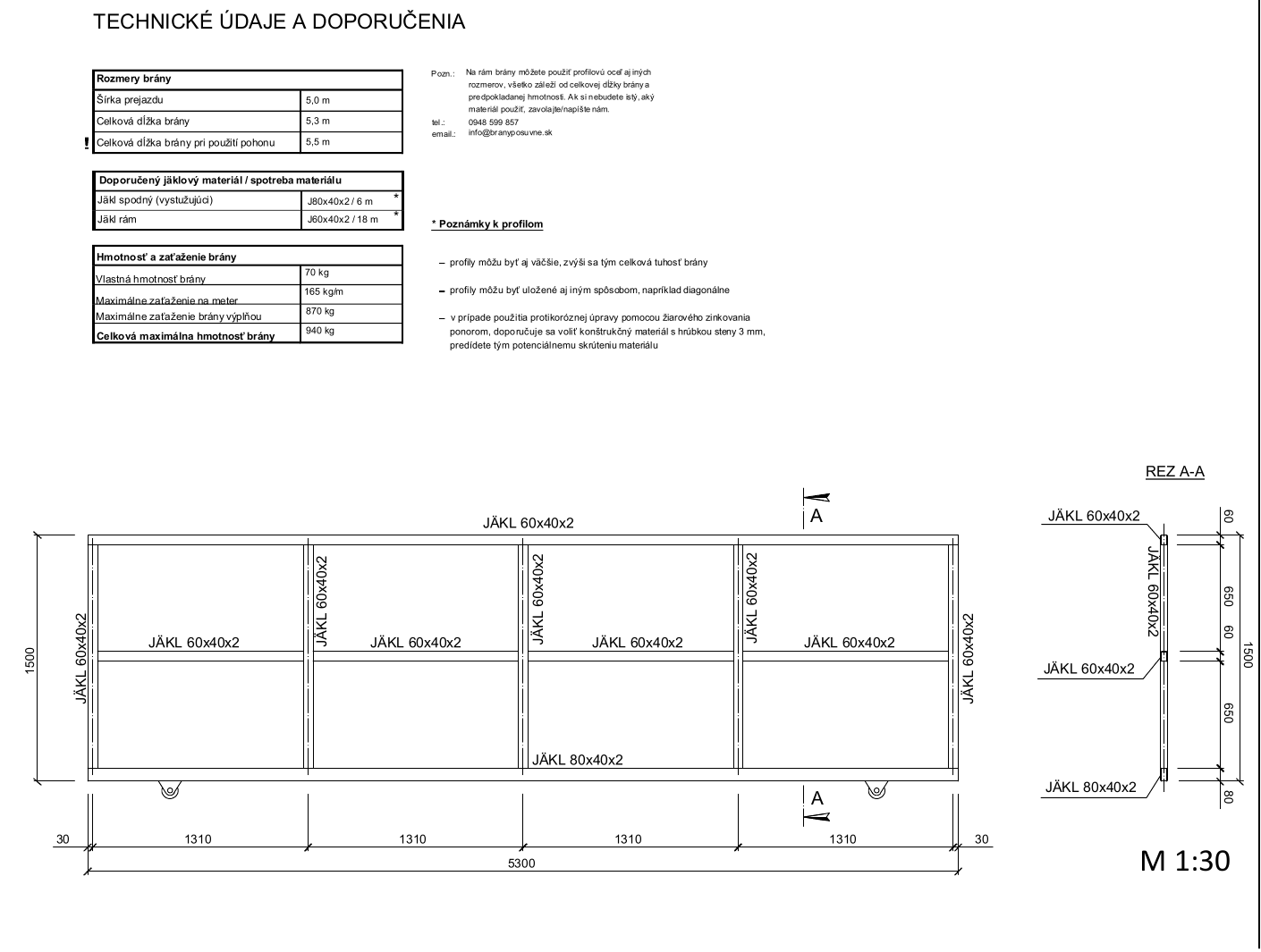

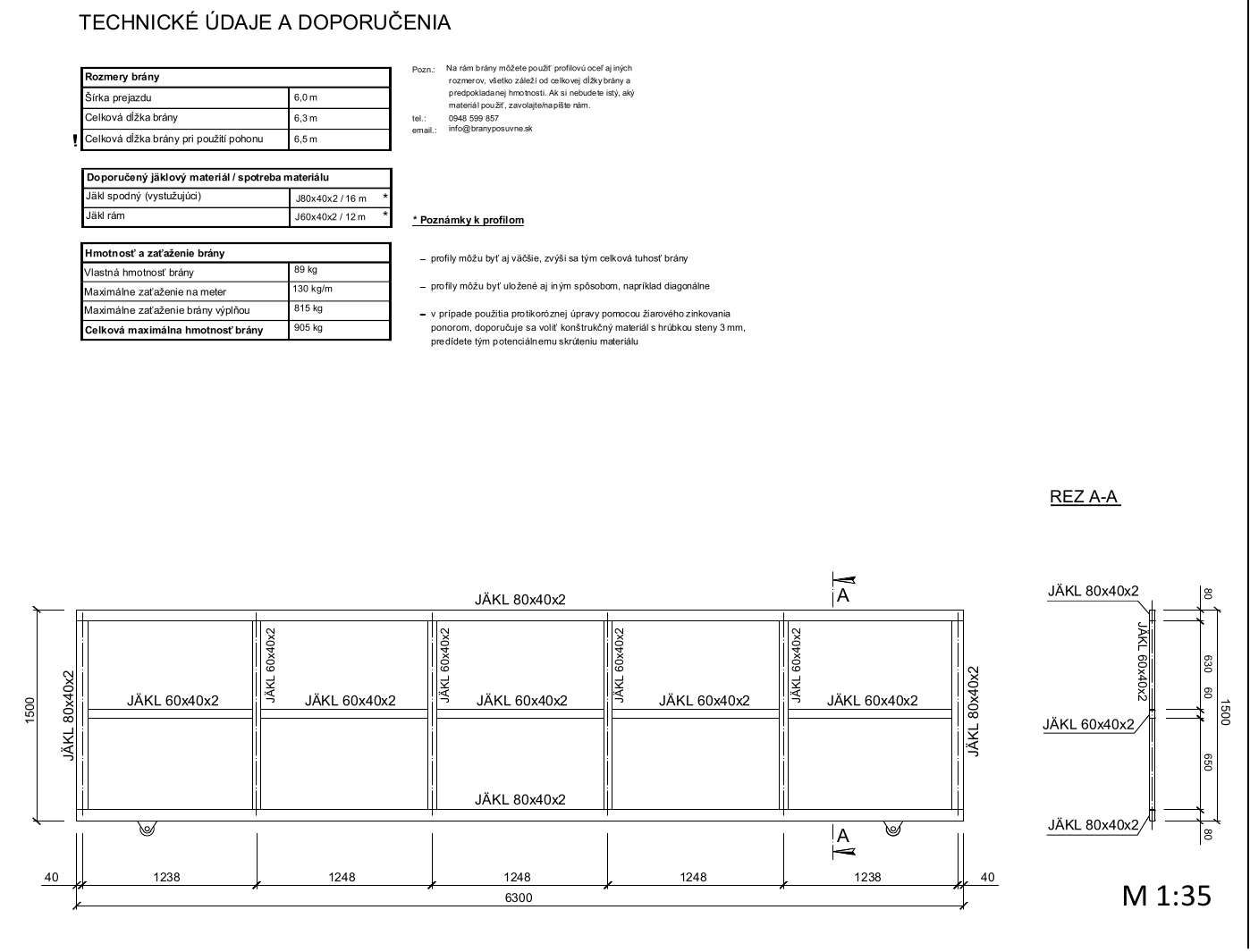

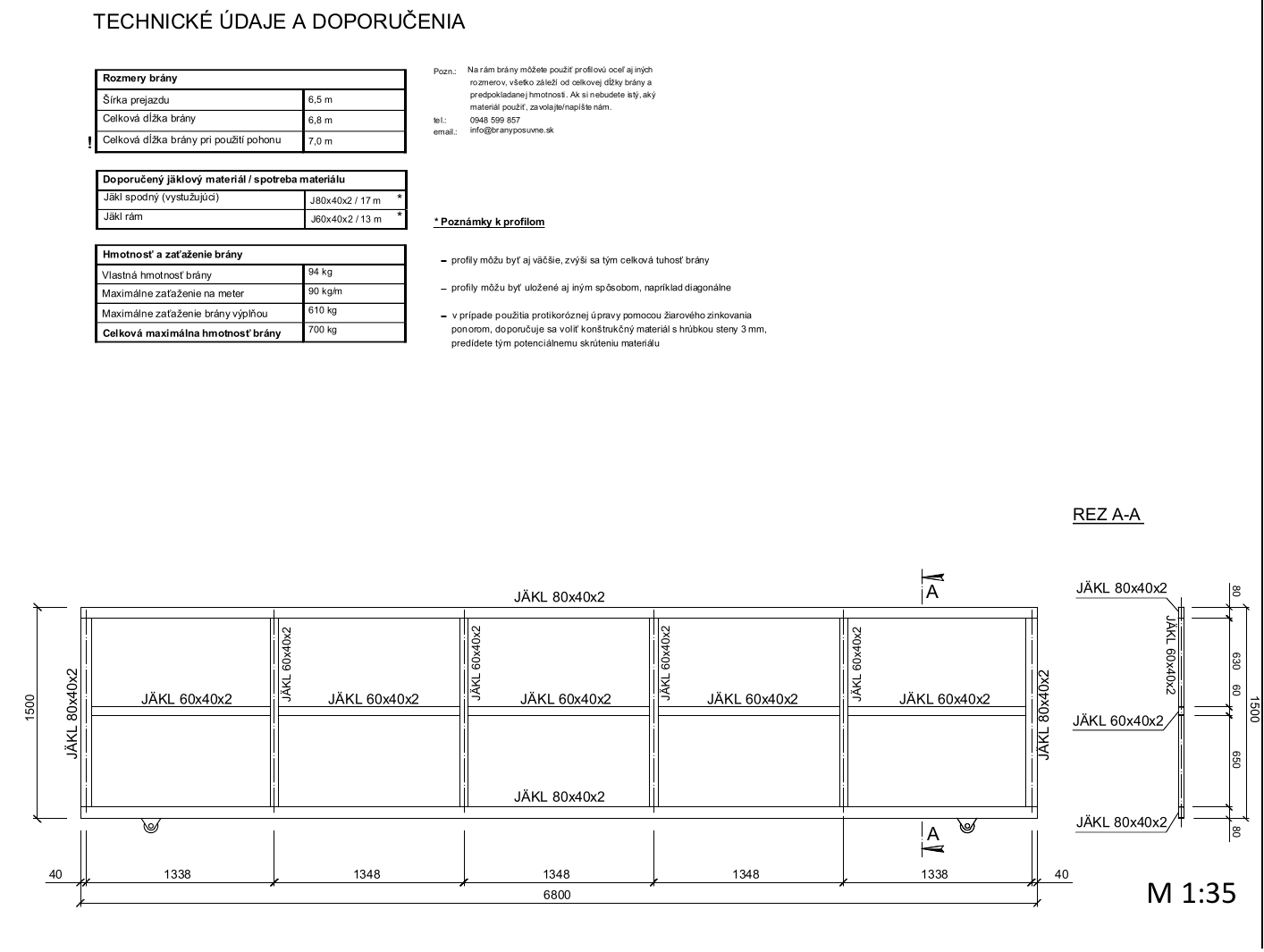

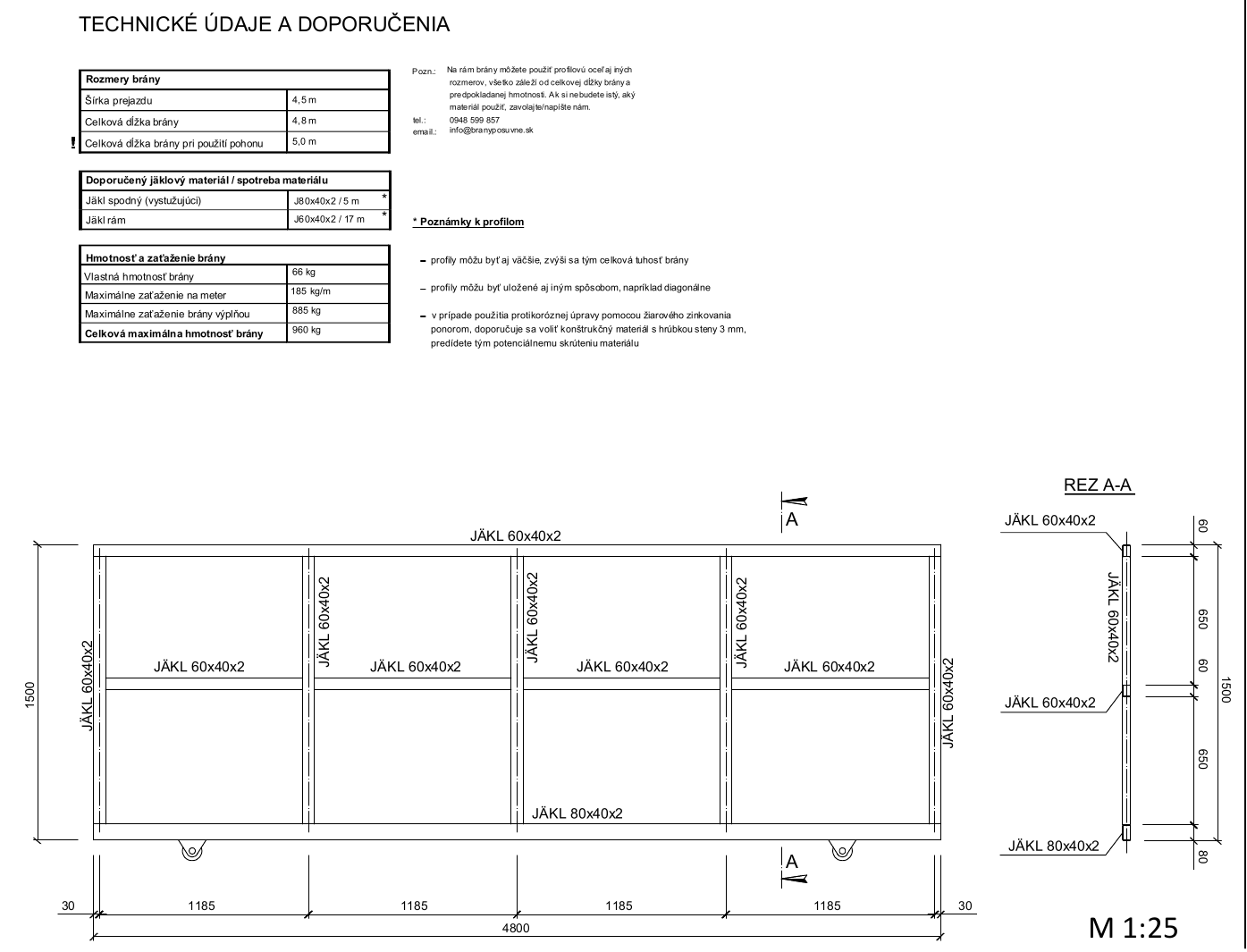

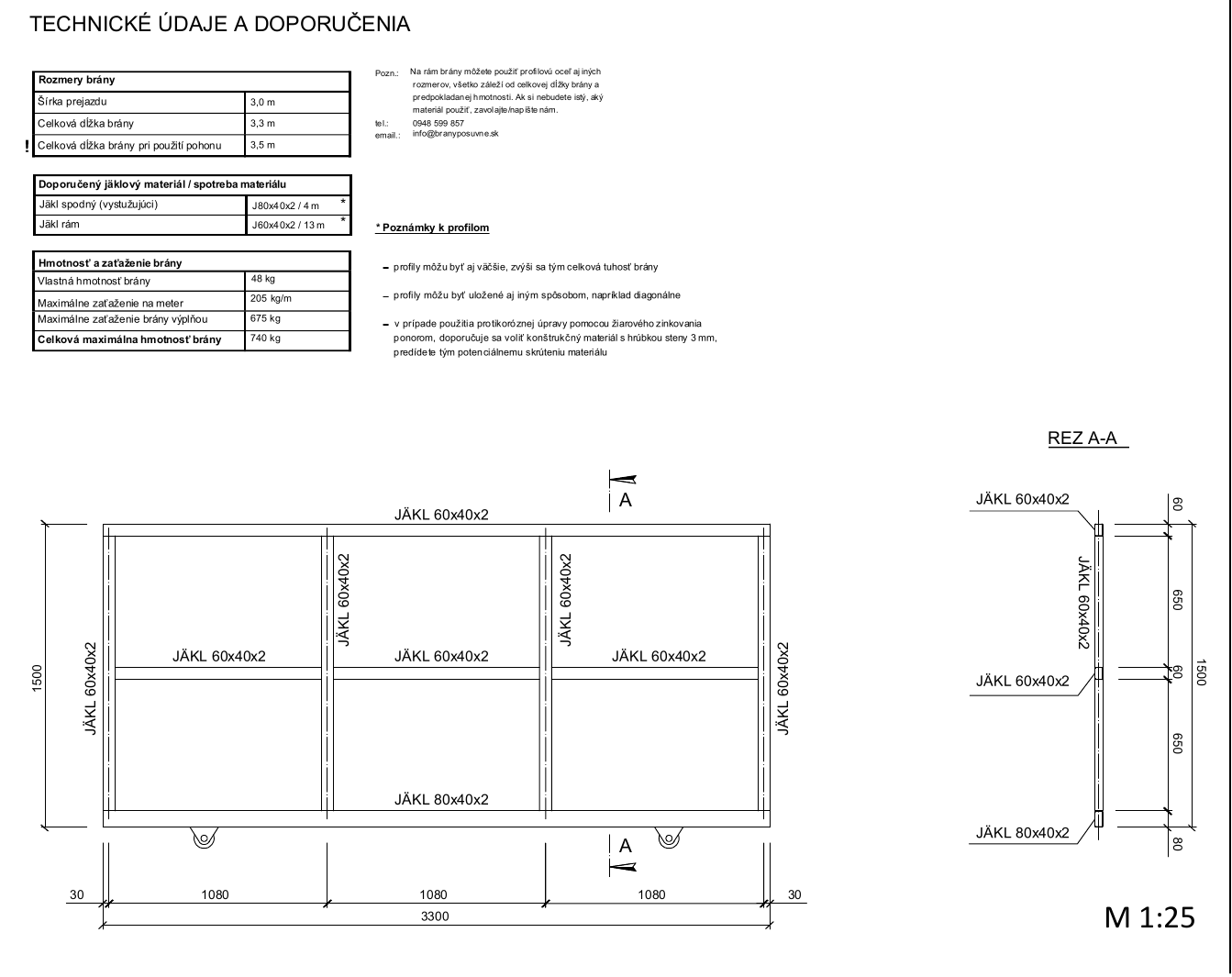

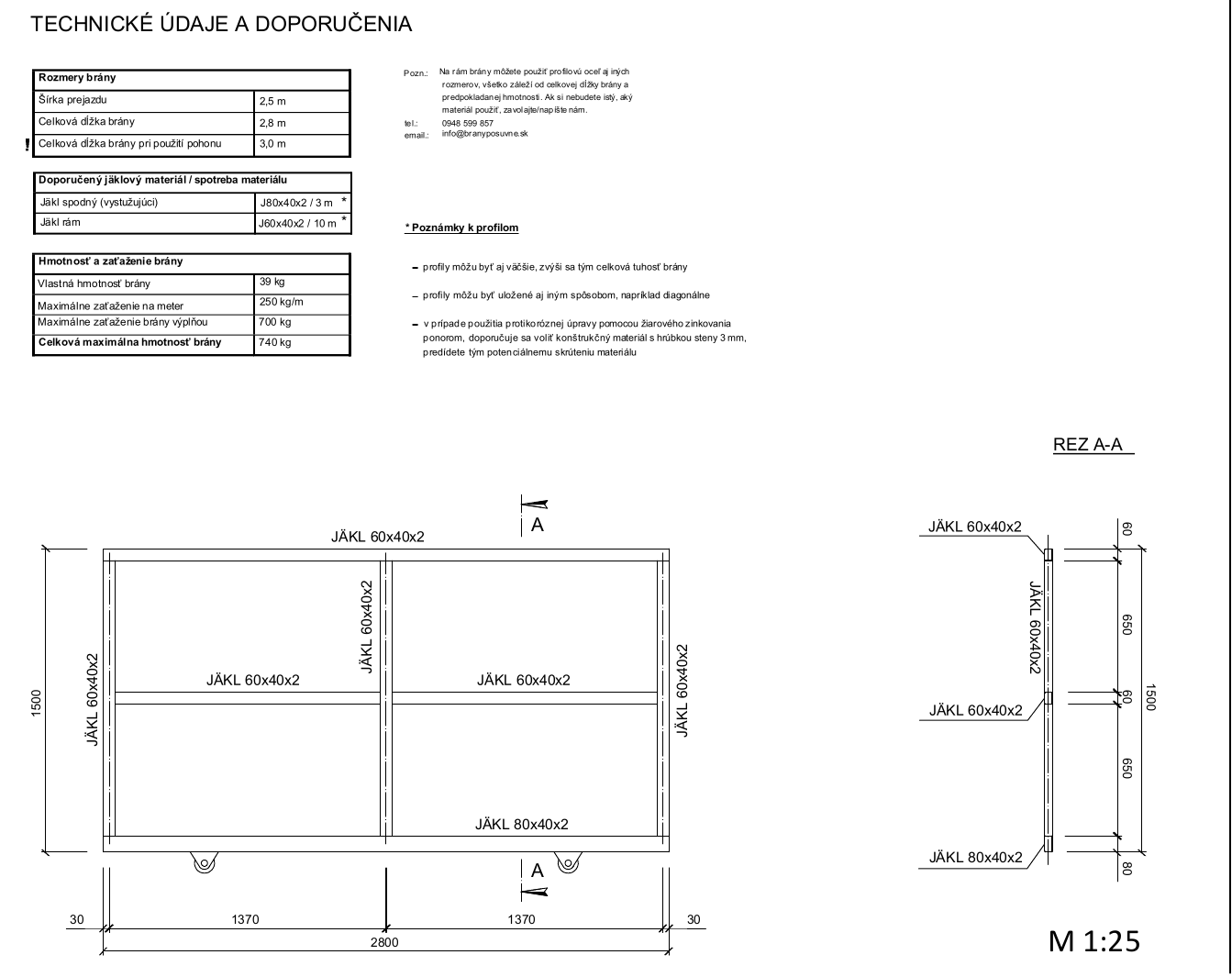

Σχέδια συρόμενων αυλόπορτων με ράγα για άνοιγμα διέλευσης 2,5 έως 6,5 m

Κάντε κλικ στην εικόνα για να ανοίξετε το σχέδιο. Βασικές διαστάσεις, προφίλ και βάρη θα βρείτε επίσης στο κείμενο που ακολουθεί.

Οι τιμές που αναφέρονται δεν αποτελούν καθολική φέρουσα ικανότητα για κάθε αυλόπορτα με το ίδιο πλάτος ανοίγματος.
