Χώρος
- καθαρό πλάτος διέλευσης (ŠP),
- πλευρά και κατεύθυνση ανοίγματος της αυλόπορτας,
- ελεύθερος χώρος για ολόκληρο το φύλλο, μαζί με το αντίβαρο,
- υψομετρικές διαφορές του εδάφους σε όλη τη διαδρομή.
Εγχειρίδιο για αυτοφερόμενη συρόμενη πύλη από 7 έως 10 m
Τεχνικός οδηγός · κατασκευή με ίδια μέσα · αυτοφερόμενη συρόμενη αυλόπορτα
Πρακτικός οδηγός για αυλόπορτες με καθαρό πλάτος διέλευσης 7,0 έως 10,0 m: δύο θεμέλια από σκυρόδεμα, καλωδίωση, φορεία, οδηγός, μηχανισμός κίνησης, συνδεσμολογία και τεχνικά σχέδια.

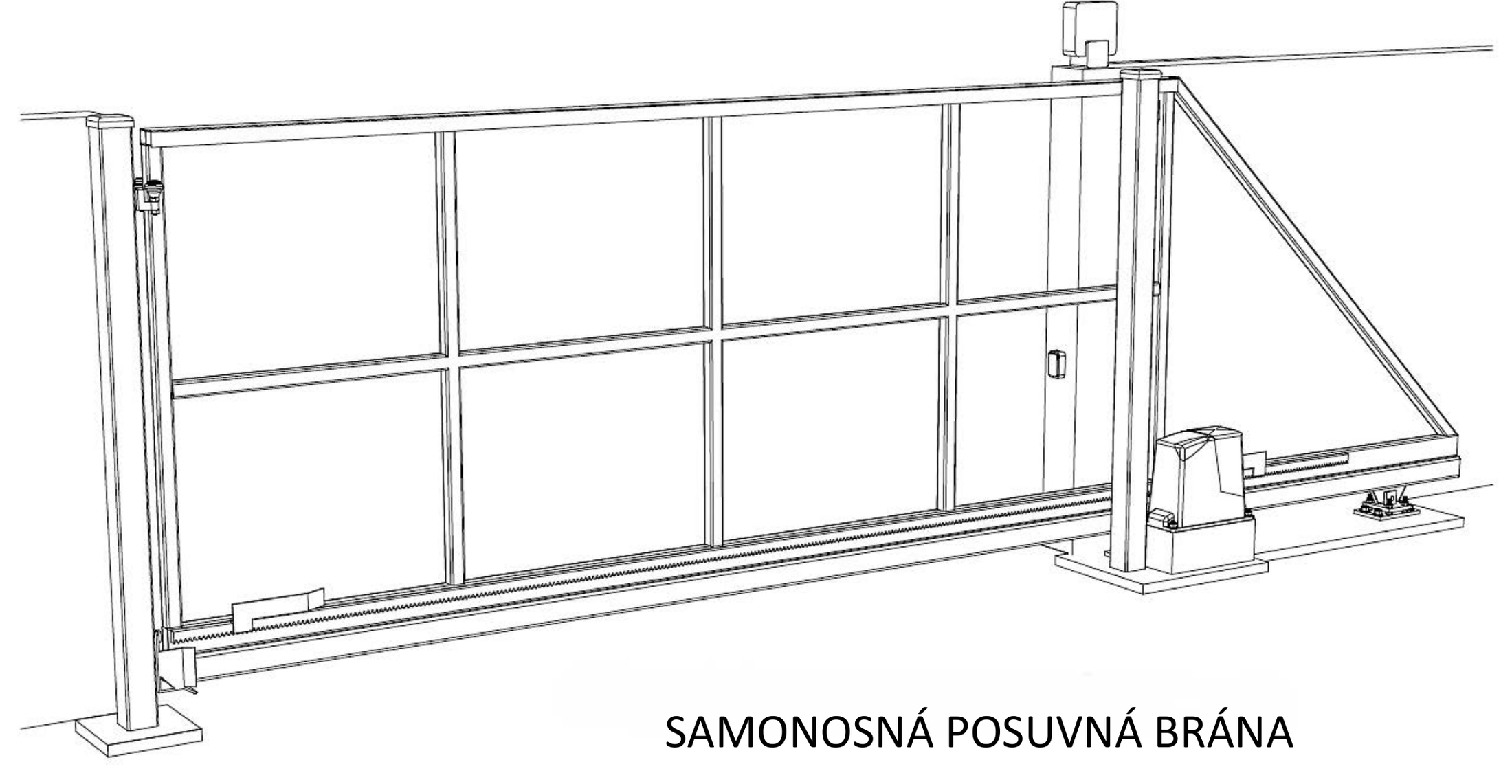

Αυτοφερόμενη αυλόπορτα για άνοιγμα διέλευσης 7,0 έως 10,0 m
Για μεγαλύτερο άνοιγμα διέλευσης, πρέπει να συνδυάζονται κατάλληλα το μήκος και το βάρος του φύλλου, το αντίβαρο, το φέρον προφίλ C, ο αριθμός των ράουλων των φορείων, η πλήρωση, ο οδηγός, τα θεμέλια και ο μηχανισμός κίνησης. Ο παρακάτω οδηγός ξεκινά με τις οικοδομικές προετοιμασίες και συνεχίζει με τη σειρά με την οποία προετοιμάζονται στην πράξη τα επιμέρους μέρη.
Τι να μετρήσετε και να επιλέξετε πριν από την κατασκευή
Κατασκευή
- ύψος πλαισίου και τύπος πλήρωσης,
- ίδιο βάρος, βάρος πλήρωσης και επίδραση του ανέμου,
- προφίλ C και φορεία σχεδιασμένα για το συγκεκριμένο φορτίο.
Θεμέλια
- χώρος για δύο ξεχωριστά θεμέλια,
- απόσταση X ανάλογα με το πλάτος της αυλόπορτας και τον τύπο του φορείου,
- θέση πλακών στήριξης και σωλήνων προστασίας.
Χειρισμός
- χειροκίνητη ή μηχανοκίνητη λειτουργία,
- θέση μηχανισμού κίνησης, φωτοκυττάρων και φάρου,
- παροχή ηλεκτρικού ρεύματος και τρόπος χειρισμού.
1. Θεμέλια από σκυρόδεμα και τοποθέτηση πλακών στήριξης
Το αρχικό σχέδιο για αυλόπορτες με πλάτος άνω των 6,5 m προβλέπει δύο ανεξάρτητα θεμέλια. Το θεμέλιο που βρίσκεται πιο κοντά στο άνοιγμα διέλευσης έχει μήκος 1 000 mm, το δεύτερο 1 400 mm, ενώ ανάμεσά τους υπάρχει κενό X. Επομένως, το συνολικό μήκος της διάταξης είναι 2 400 + X.
Ελάχιστο πλάτος κάθε θεμελίου: 500 mm.
Ελάχιστο βάθος: 800 mm. Συνιστώμενη απόσταση Y από το τοιχίο: 50 έως 100 mm.
Ελάχιστο βάθος: 800 mm. Συνιστώμενη απόσταση Y από το τοιχίο: 50 έως 100 mm.

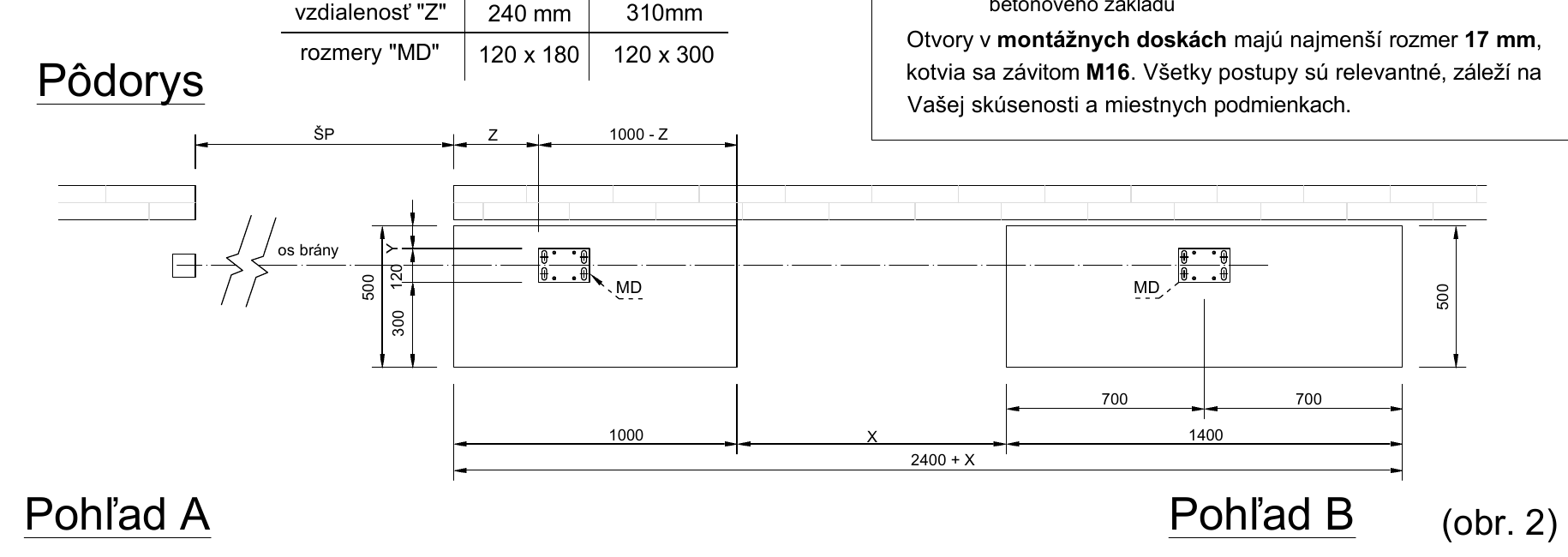

Κάτοψη θέσης δύο θεμελίων από σκυρόδεμα και φορείων

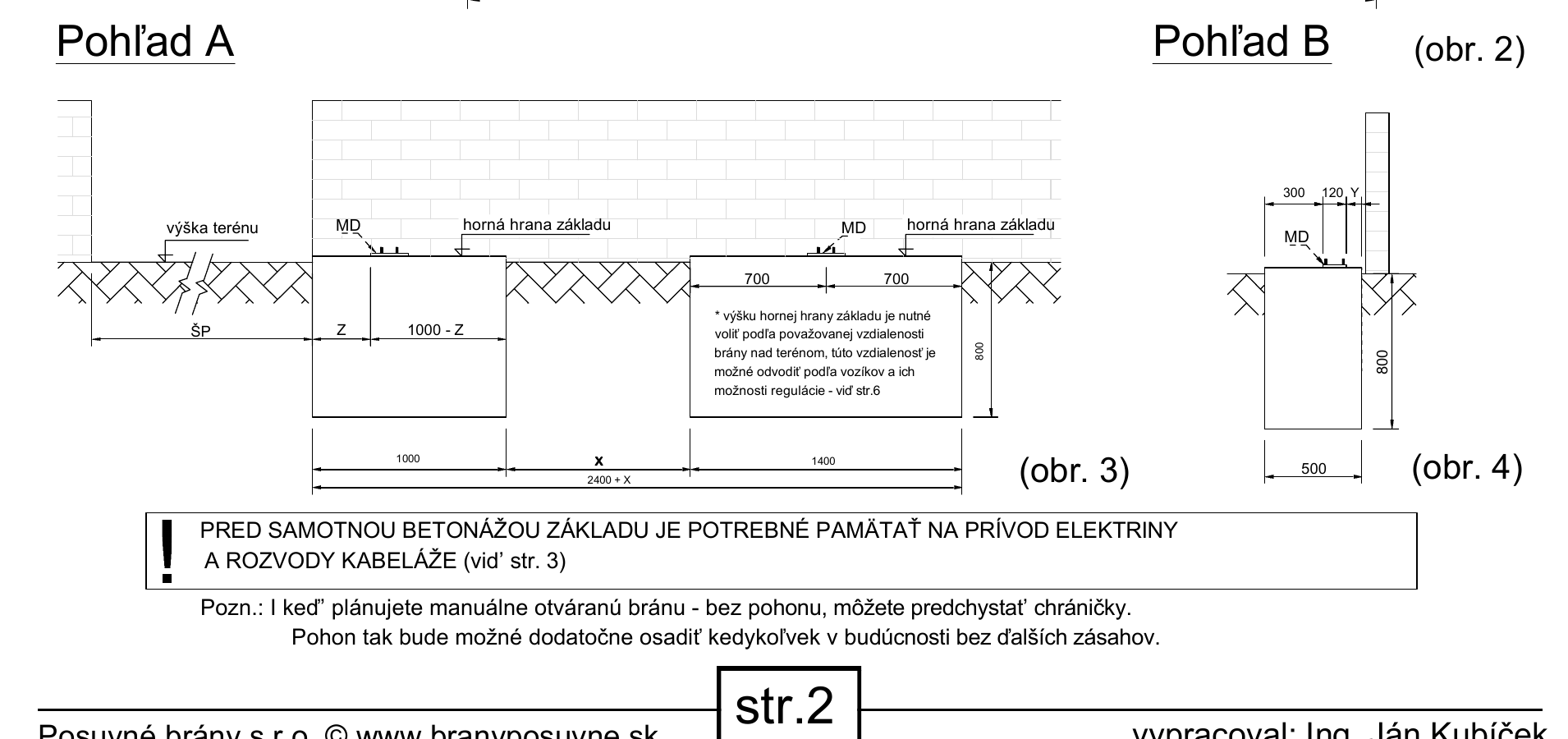

Θεμέλια από σκυρόδεμα – όψεις A και B
Απόσταση θεμελίων X ανάλογα με το καθαρό πλάτος διέλευσης
| Καθαρό πλάτος διέλευσης | Φορείο με 8 ράουλα | Φορείο με 10 ράουλα |
|---|---|---|
| 7 000 mm | 950 mm | 850 mm |
| 7 500 mm | 1 150 mm | 1 050 mm |
| 8 000 mm | 1 350 mm | 1 250 mm |
| 8 500 mm | 1 550 mm | 1 450 mm |
| 9 000 mm | 1 750 mm | 1 650 mm |
| 9 500 mm | 2 050 mm | 1 950 mm |
| 10 000 mm | 2 250 mm | 2 150 mm |
Οι τιμές με έντονη γραφή αντιστοιχούν στην προτεινόμενη έκδοση με 10 ράουλα, όπως φαίνεται στο αρχικό σχέδιο. Να διαβάζετε πάντα τη διάσταση X για το φορείο που χρησιμοποιείτε στην πράξη.
Θέση πλάκας στήριξης MD
| Τύπος φορείου | Διάσταση Z | Πλάκα στήριξης MD |
|---|---|---|
| 8 ράουλα | 240 mm | 120 × 180 mm |
| 10 ράουλα | 310 mm | 120 × 300 mm |
Οι οπές στις πλάκες στήριξης πρέπει να έχουν διάμετρο τουλάχιστον Ø 17 mm για σπείρωμα M16. Καθορίστε το ύψος της άνω ακμής του θεμελίου ανάλογα με την απαιτούμενη απόσταση της αυλόπορτας από το έδαφος και το εύρος ρύθμισης ύψους των φορείων.

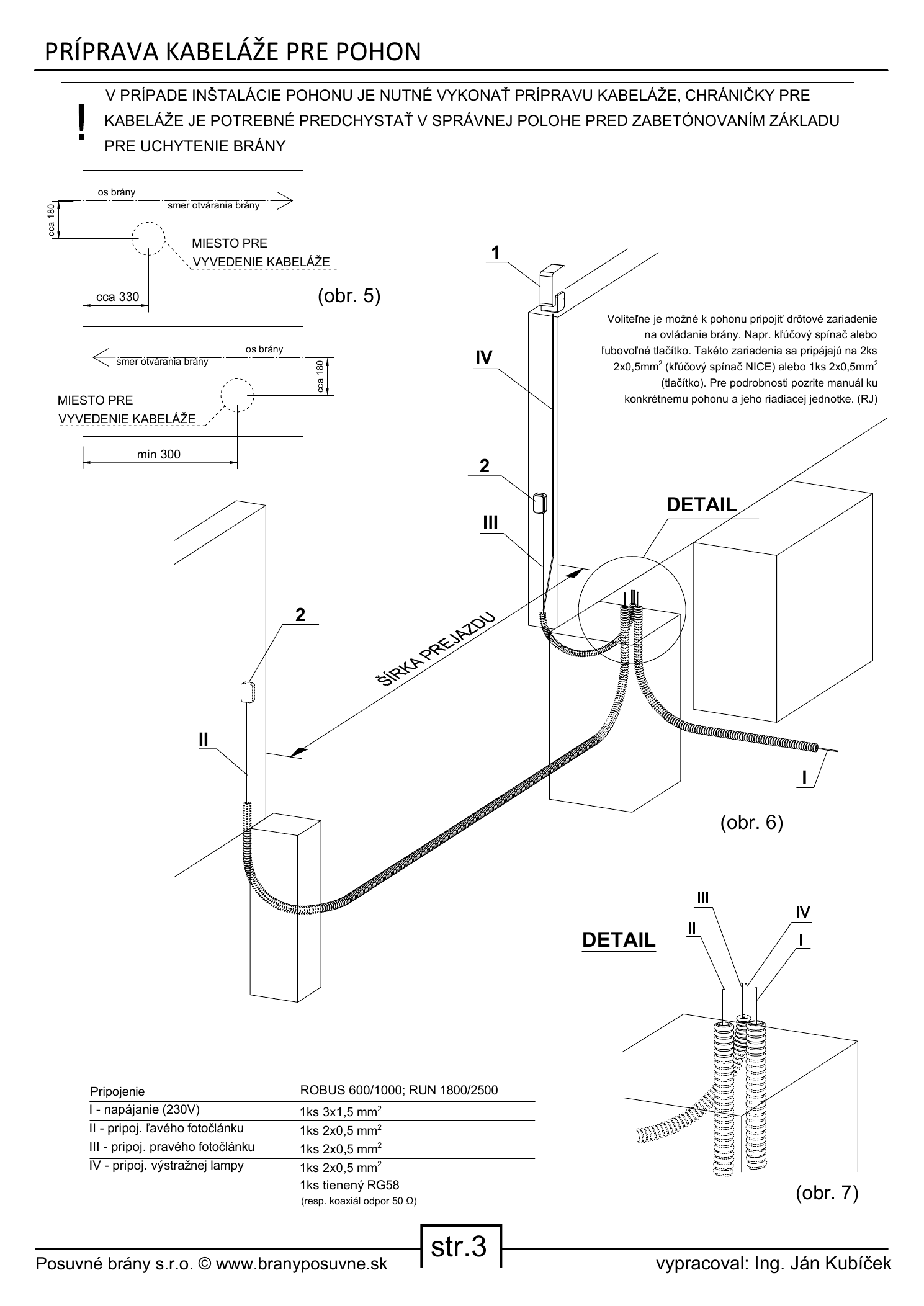

2. Προετοιμασία καλωδίωσης και σωλήνων προστασίας πριν από τη σκυροδέτηση
Τοποθετήστε τους σωλήνες προστασίας και προετοιμάστε τις εξόδους των καλωδίων πριν από τη σκυροδέτηση. Το παρακάτω διάγραμμα διατηρεί ολόκληρη την αρχική περιγραφή συνδεσμολογίας, συμπεριλαμβανομένων της τροφοδοσίας, των φωτοκυττάρων, του φάρου, του καλωδίου κεραίας και των σημειώσεων διαστάσεων.
| Ένδειξη | Σύνδεση | Καλώδιο |
|---|---|---|
| I | Τροφοδοσία μηχανισμού κίνησης 230 V | 1 × 3 × 1,5 mm² |
| II | Αριστερό φωτοκύτταρο | 1 × 2 × 0,5 mm² |
| III | Δεξί φωτοκύτταρο | 1 × 2 × 0,5 mm² |
| IV | Προειδοποιητικός φανός και κεραία | 1 × 2 × 0,5 mm² + θωρακισμένο RG58 / ομοαξονικό 50 Ω |

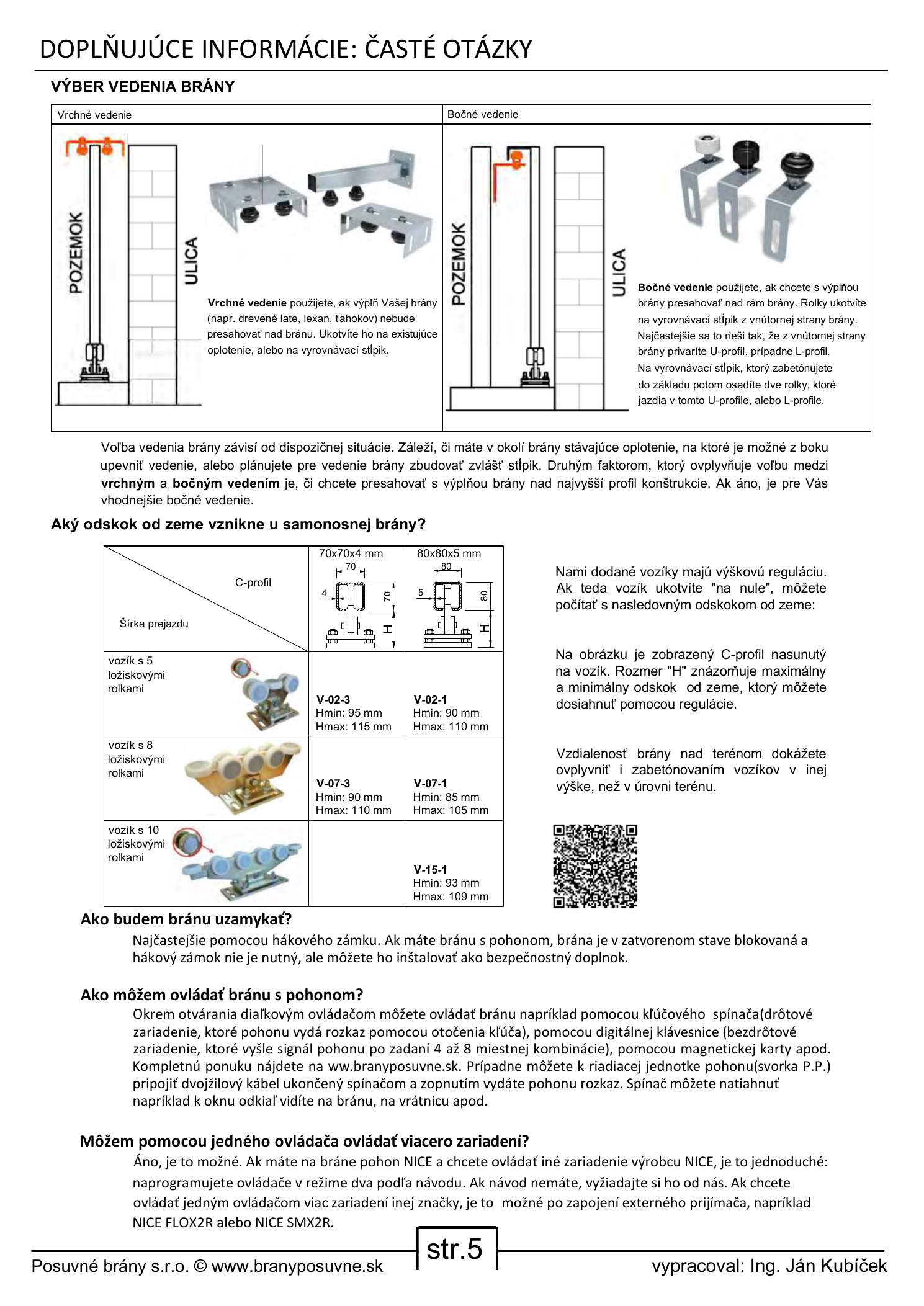

3. Οδηγός πύλης, φορεία και ύψος από το έδαφος
Το φύλλο της πύλης πρέπει να καθοδηγείται από πάνω ή από το πλάι και τα φορεία πρέπει να είναι συμβατά με το επιλεγμένο προφίλ C. Το ύψος H από την επάνω ακμή της βάσης έως την κάτω ακμή του προφίλ C καθορίζεται από τα φορεία που χρησιμοποιούνται και το εύρος ρύθμισής τους.
Ύψος H ανάλογα με το προφίλ C και τον αριθμό των ράουλων
| Προφίλ C | 3 ράουλα | 5 ράουλα | 8 ράουλα | 10 ράουλα |
|---|---|---|---|---|
| 70 × 70 × 4 mm | 78–98 mm | 95–115 mm | 90–110 mm | — |
| 80 × 80 × 5 mm | 73–93 mm | 90–110 mm | 85–105 mm | 93–109 mm |
Προτεινόμενα φορεία για πύλες με άνοιγμα άνω των 6,5 m
Παρακάτω θα βρείτε κατάλληλες επιλογές για μεγαλύτερα προφίλ C και φορτία. Επιλέξτε το τελικό φορείο με βάση το συγκεκριμένο προφίλ, το πλάτος διέλευσης, το συνολικό βάρος, την πλήρωση και την κατασκευή της πύλης.
Ρυθμιζόμενο αρθρωτό φορείο, 10 νάιλον ράουλα
Για ανοίγματα έως 10 m και προφίλ C 80· αρθρωτή στήριξη, ρύθμιση και νάιλον τροχοί.
Πλήρως μεταλλικό ρυθμιζόμενο αρθρωτό φορείο, 10 ράουλα
Πλήρως μεταλλική έκδοση για ανοίγματα έως 12 m και προφίλ C 80· πλάκα στήριξης 300 × 120 mm.
CAIS SPEED ME, 8 ράουλα για προφίλ C 95 × 86 × 5 mm
Φορείο συστήματος με οκτώ μεταλλικούς τροχούς για προφίλ C 95 × 86 × 5 mm.
Πλήρως μεταλλικό φορείο, 9 ράουλα για προφίλ C 98 × 98 × 5 mm
Πλήρως μεταλλικό αρθρωτό φορείο για προφίλ C 98 × 98 × 5 mm· το προϊόν αναφέρει άνοιγμα έως 8,5 m.
CAIS SPEED L, 8 ράουλα για προφίλ C 140 × 140 × 6 mm
Φορείο συστήματος με οκτώ μεταλλικούς τροχούς για μεγάλο προφίλ C 140 × 140 × 6 mm.
Δείτε όλους τους τύπους φορείων

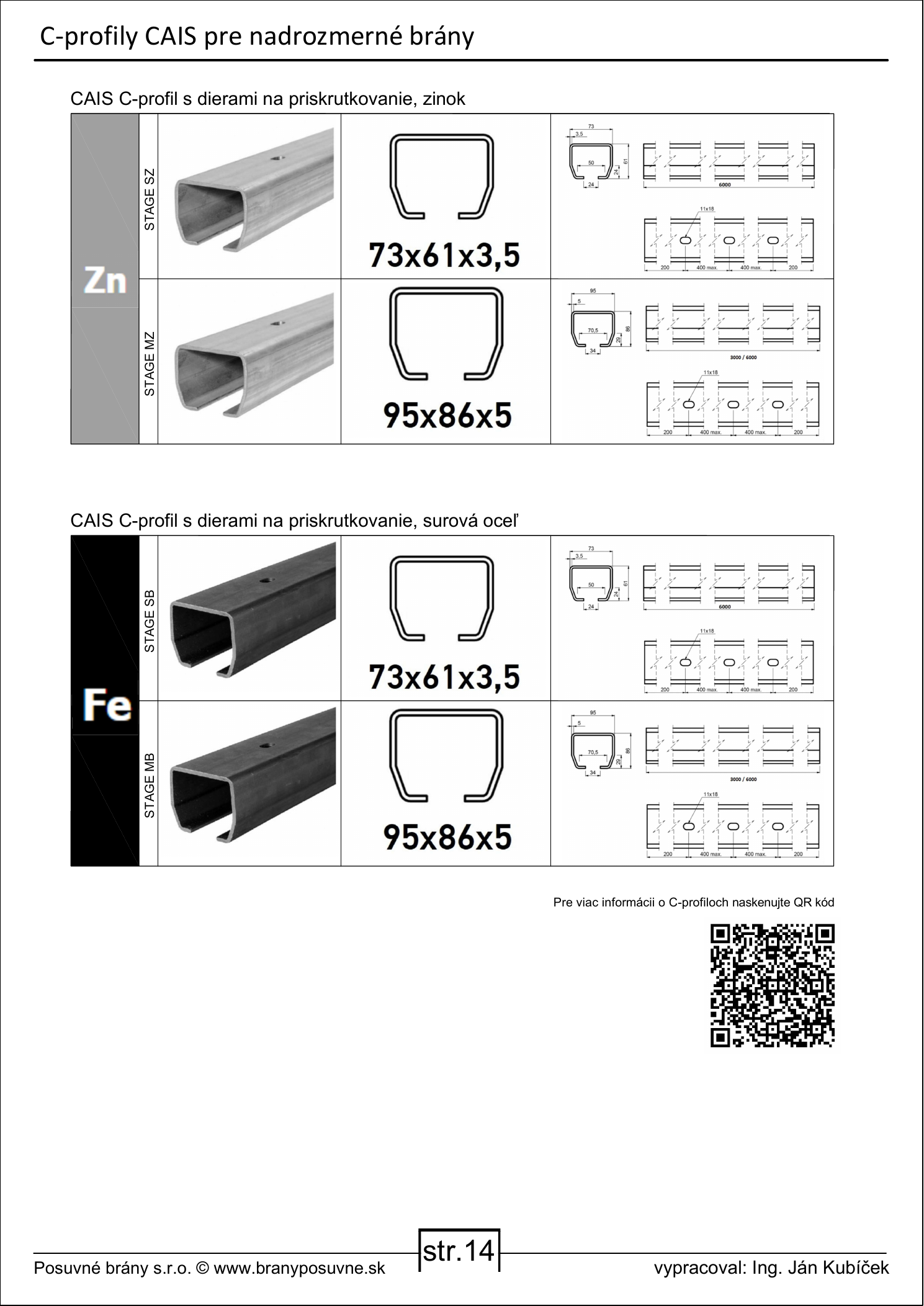

Προφίλ C για μεγαλύτερες αυτοφερόμενες πύλες
Τα αρχικά σχέδια χρησιμοποιούν προφίλ 80 × 80 × 5 mm. Για μεγαλύτερα φορτία διατίθενται επίσης πιο στιβαρά συστήματα· επομένως, επιλέξτε τη συγκεκριμένη διάσταση μόνο αφού ελέγξετε το βάρος, την πλήρωση, την ανεμοπίεση και τη συμβατότητα των φορείων.
Προφίλ C 80 × 80 × 5 mm, Fe
Διάσταση που χρησιμοποιείται στα αρχικά σχέδια για άνοιγμα 7,0 έως 10,0 m.
CAIS 95 × 86 × 5 mm, Zn
Προφίλ με οπές για βίδωμα· πιο στιβαρή επιλογή συστήματος.
Προφίλ C 98 × 98 × 5 mm, Fe
Μεγαλύτερο χαλύβδινο προφίλ για κατασκευές με εξατομικευμένες διαστάσεις.
Προφίλ C 140 × 140 × 6 mm, Zn
Το μεγαλύτερο από τα προφίλ που παρουσιάζονται, για μεγάλες κατασκευές που έχουν ελεγχθεί ξεχωριστά.

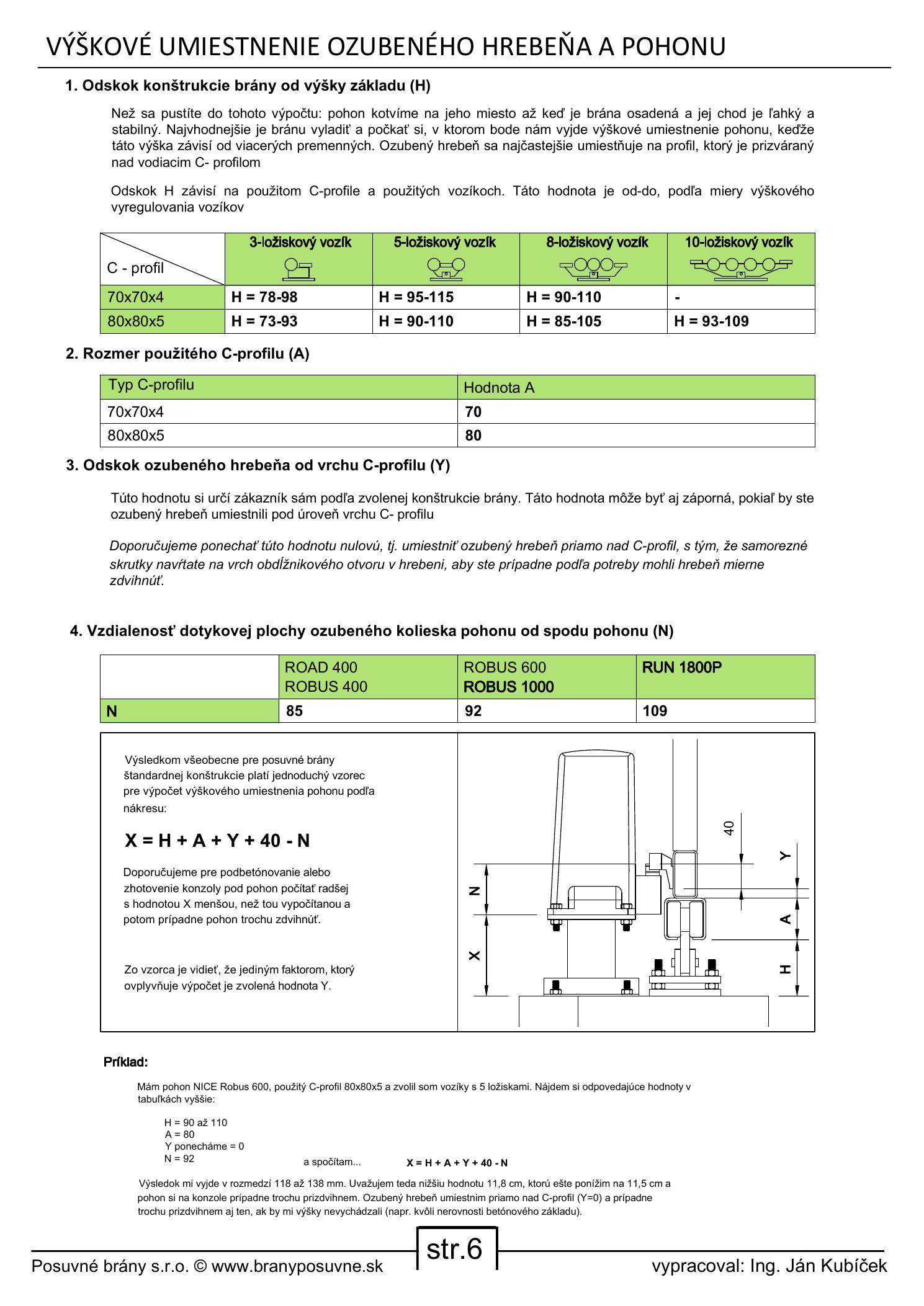

4. Ύψος μηχανισμού κίνησης και οδοντωτής κρεμαγιέρας
Το ύψος X της βάσης του μηχανισμού κίνησης εξαρτάται από το ύψος H του φορείου, το ύψος A του προφίλ C, το απαιτούμενο διάκενο Y κάτω από την κρεμαγιέρα και τη διάσταση N του συγκεκριμένου μηχανισμού κίνησης.
X = H + A + Y + 40 − N
| Στοιχείο | Έκδοση | Διάσταση |
|---|---|---|
| A – ύψος προφίλ C | 70 × 70 × 4 mm | 70 mm |
| 80 × 80 × 5 mm | 80 mm | |
| N – ύψος πινιόν μηχανισμού κίνησης | ROAD 400 / ROBUS 400 | 85 mm |
| ROBUS 600 / ROBUS 1000 | 92 mm | |
| RUN 1800P | 109 mm |
5. Διαγράμματα συνδεσμολογίας μηχανισμών κίνησης
Τα RBS600 και RBS800 ανήκουν στη νέα γενιά μηχανισμών κίνησης NICE ROBUS. Το παλαιότερο RB1000 και ο μηχανισμός κίνησης RUN1800 έχουν τα δικά τους διαγράμματα συνδεσμολογίας.
NICE ROBUS RBS600 και NICE ROBUS RBS800
Διάταξη NICE ROBUS RBS600 (D) | Διάταξη NICE ROBUS RBS800 (D)

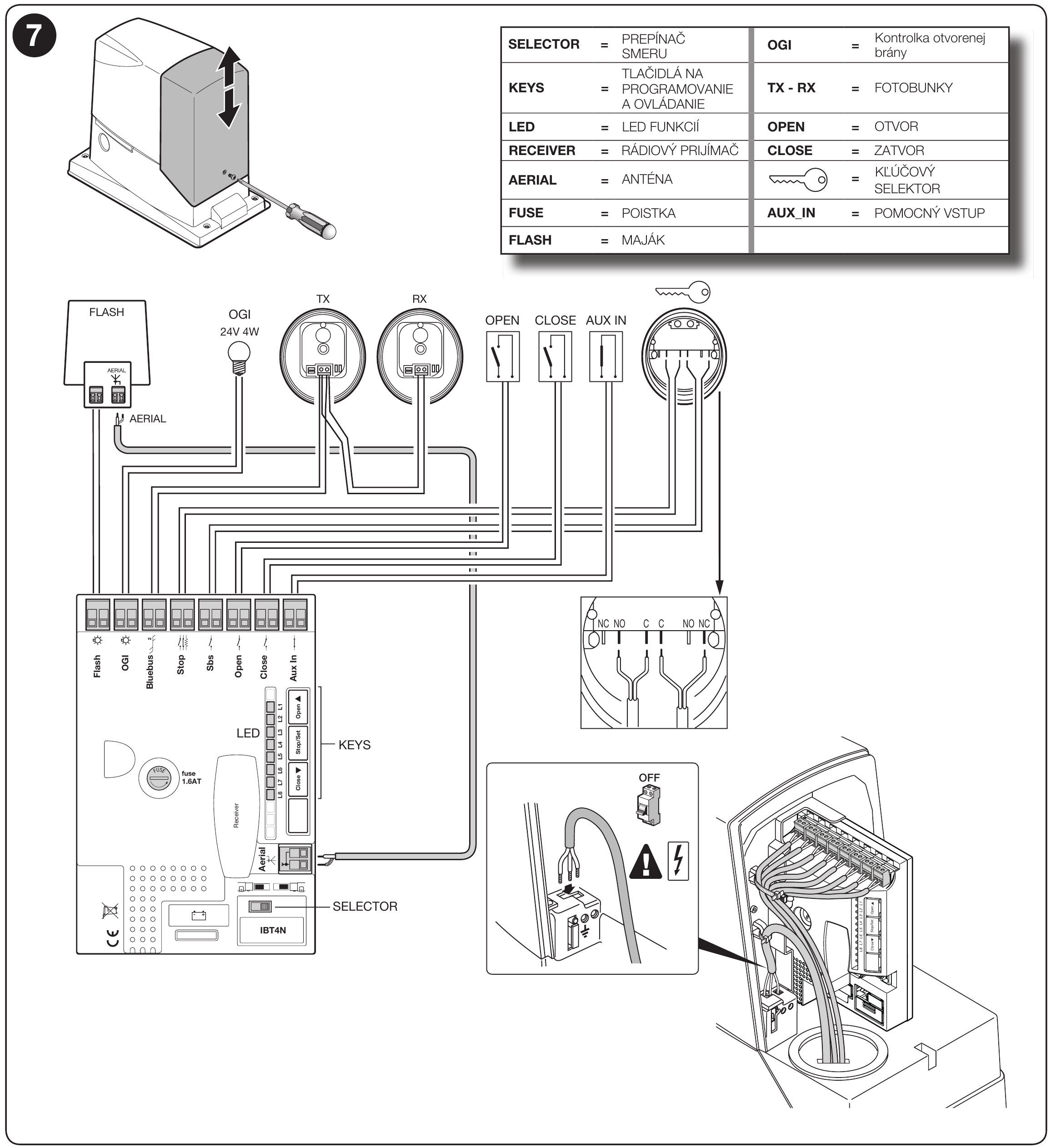

NICE ROBUS RB1000
NICE RUN1800
Το NICE RUN1800 χρησιμοποιεί ηλεκτροκινητήρα 230 V AC, ενώ τα ROBUS RBS600/RBS800 και το παλαιότερο RB1000 διαθέτουν κινητήρα 24 V DC. Αυτή είναι η βασική διαφορά στην τροφοδοσία του ίδιου του κινητήρα. Και οι δύο τύποι μηχανισμών συνδέονται στο ηλεκτρικό δίκτυο 230 V.
Μονάδα ελέγχου RUA1 έχει παρόμοιες βασικές λειτουργίες με το ROBUS. Υποστηρίζει αυτόματο κλείσιμο, μερικό άνοιγμα και σύνδεση φωτοκυττάρων BlueBUS. Ωστόσο, η διάταξη των ακροδεκτών και η συγκεκριμένη καλωδίωση διαφέρουν.

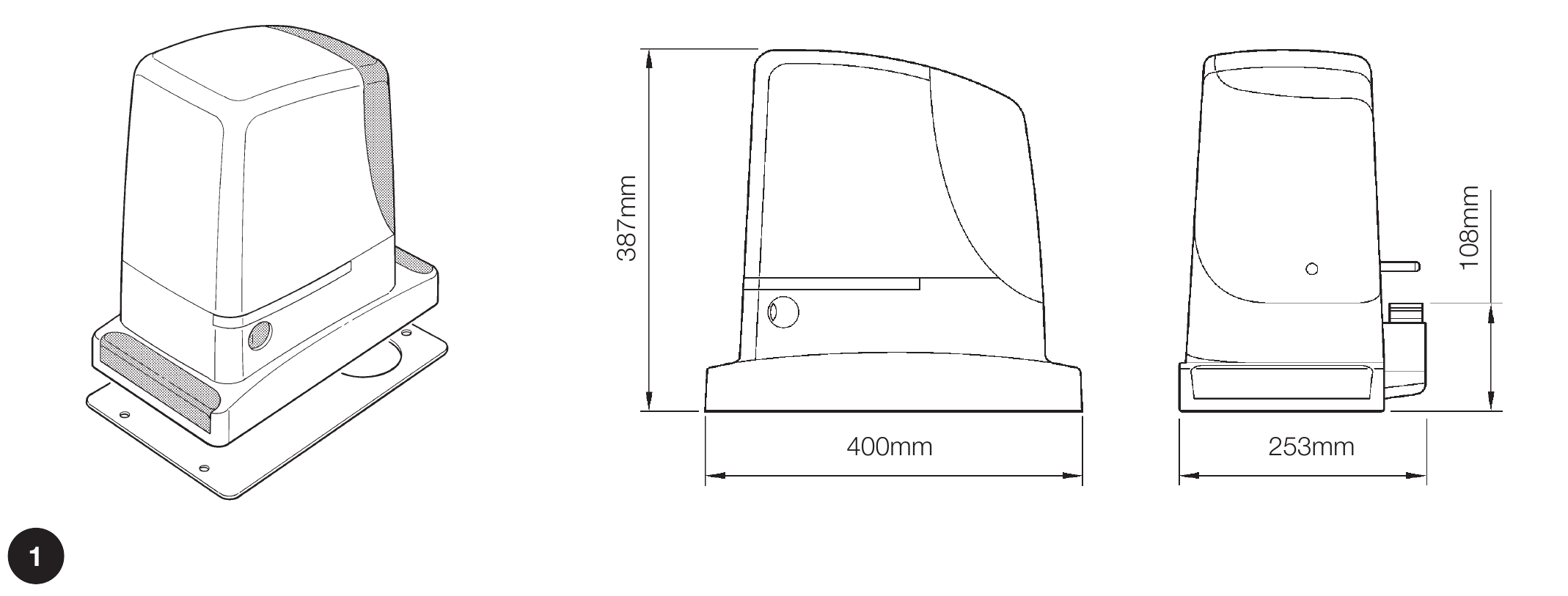

Διαστάσεις του μηχανισμού RUN1800
400 × 255 × 390 mm (μήκος × πλάτος × ύψος) σύμφωνα με τον τεχνικό πίνακα του κατασκευαστή.
Το σχέδιο διαστάσεων αναφέρει 400 × 253 × 387 mm, ενώ ο τεχνικός πίνακας στις ίδιες οδηγίες αναφέρει 400 × 255 × 390 mm.
Σχέδιο διαστάσεων στις οδηγίες (PDF, σελίδα 4) | Τεχνικά στοιχεία (PDF, σελίδα 24)

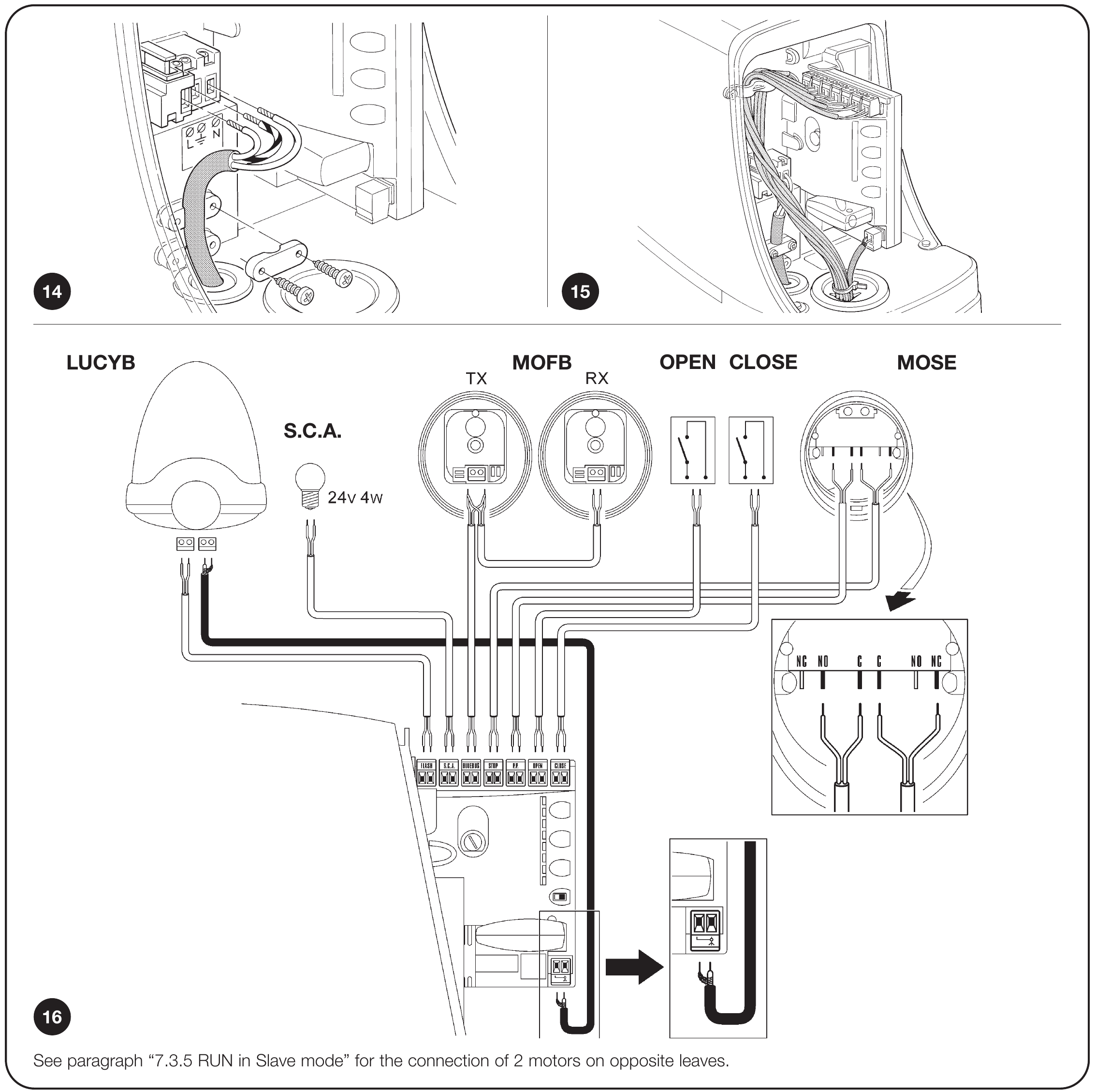

Σύνδεση της μονάδας ελέγχου RUA1
Το διάγραμμα RUN1800 απεικονίζει τα αρχικά παρελκόμενα LUCYB, MOFB και MOSE. Δεν πρόκειται για απεικόνιση του τρέχοντος σετ.
6. Συνοπτικός πίνακας διαστάσεων και βαρών
Ισχύει για τα σχέδια που παρατίθενται παρακάτω. Οι διαστάσεις, το ίδιο βάρος και τα μέγιστα φορτία αφορούν τα συγκεκριμένα συγκροτήματα που απεικονίζονται σε αυτά τα σχέδια.
| Πλάτος διέλευσης | Συνολικό μήκος πύλης | Ίδιο βάρος πύλης | Μέγ. φορτίο ανά μέτρο | Μέγ. βάρος πλήρωσης |
|---|---|---|---|---|
| 7,0 m | 10,0 m | 220 kg | 50 kg/m | 360 kg |
| 7,5 m | 10,7 m | 250 kg | 50 kg/m | 385 kg |
| 8,0 m | 11,4 m | 265 kg | 35 kg/m | 285 kg |
| 8,5 m | 12,1 m | 305 kg | 35 kg/m | 305 kg |
| 9,0 m | 12,7 m | 320 kg | 35 kg/m | 320 kg |
| 9,5 m | 13,4 m | 385 kg | 35 kg/m | 340 kg |
| 10,0 m | 14,1 m | 405 kg | 25 kg/m | 255 kg |
Σύγκριση κοιλοδοκών με πάχος τοιχώματος 2, 3 και 4 mm
Με τις ίδιες εξωτερικές διαστάσεις, ο κοιλοδοκός με παχύτερο τοίχωμα έχει μεγαλύτερο βάρος. Ο παρακάτω πίνακας συγκρίνει το βάρος των κοιλοδοκών του πλαισίου και της κάτω ενίσχυσης με βάση την ποσότητα υλικού που αναφέρεται στα σχέδια. Δεν περιλαμβάνει το φέρον προφίλ C 80 × 80 × 5 mm, την πλήρωση, τα εξαρτήματα ή άλλα μέρη· επομένως, δεν πρόκειται για το ίδιο βάρος ολόκληρης της πύλης του παραπάνω πίνακα.
| Πλάτος διέλευσης | Μήκος πύλης | Τοίχωμα 2 mm | Τοίχωμα 3 mm | Τοίχωμα 4 mm |
|---|---|---|---|---|
| 7,0 m | 10,0 m | 111,8 kg | 162,4 kg | 208,8 kg |
| 7,5 m | 10,7 m | 132,9 kg | 193,1 kg | 248,2 kg |
| 8,0 m | 11,4 m | 142,3 kg | 206,8 kg | 265,8 kg |
| 8,5 m | 12,1 m | 151,8 kg | 220,5 kg | 283,4 kg |
| 9,0 m | 12,7 m | 178,0 kg | 259,5 kg | 335,5 kg |
| 9,5 m | 13,4 m | 235,0 kg | 342,5 kg | 442,9 kg |
| 10,0 m | 14,1 m | 249,2 kg | 363,3 kg | 469,7 kg |
Πώς να επιλέξετε το πλαίσιο: Μελετήστε την πύλη ώστε να είναι όσο το δυνατόν ελαφρύτερη, διατηρώντας παράλληλα επαρκή αντοχή και ακαμψία για την επιλεγμένη πλήρωση και το φορτίο ανέμου. Αν χρησιμοποιήσετε κοιλοδοκούς διαφορετικού μεγέθους ή με διαφορετικό πάχος τοιχώματος, θα αλλάξουν το βάρος και η συμπεριφορά του πλαισίου. Ένα παχύτερο πλαίσιο επιβαρύνει επίσης περισσότερο το προφίλ C και τα φορεία. Επομένως, το επιτρεπόμενο βάρος πλήρωσης δεν μπορεί να αυξηθεί απλώς αναλογικά με το πάχος του τοιχώματος.
Οι τιμές μέγιστου φορτίου και βάρους πλήρωσης του πρώτου πίνακα δεν ισχύουν αυτόματα για τις παραλλαγές με τοίχωμα 3 και 4 mm. Αυτή η σύγκριση υπολογίζει το βάρος των υλικών, όχι τη νέα αντοχή της πύλης.
Βάση δεδομένων και υπολογισμός βάρους
Και στις τρεις στήλες, οι εξωτερικές διαστάσεις των κοιλοδοκών και η κατανάλωση υλικού παραμένουν ίδιες. Αλλάζει μόνο το πάχος του τοιχώματος. Η κατανάλωση προκύπτει από τον πίνακα υλικών του σχεδίου και όχι από ακριβές σχέδιο κοπής. Το βάρος του έτοιμου πλαισίου επηρεάζεται επίσης από τα αποκόμματα, τις συγκολλήσεις, την επιφανειακή επεξεργασία και τις ανοχές των παραδοτέων προφίλ.
| Άνοιγμα διέλευσης | Κοιλοδοκός 60 × 40 mm | Κοιλοδοκός 80 × 40 mm |
|---|---|---|
| 7,0 m | 26 m | 10 m |
| 7,5 m | 32 m | 11 m |
| 8,0 m | 34 m | 12 m |
| 8,5 m | 36 m | 13 m |
| 9,0 m | 0 m | 50 m |
| 9,5 m | 0 m | 66 m |
| 10,0 m | 0 m | 70 m |
Σε άνοιγμα διέλευσης 9,0 m, η συνολική κατανάλωση κοιλοδοκού 80 × 40 mm είναι 13 + 37 m· στα 9,5 m είναι 27 + 39 m και στα 10,0 m είναι 29 + 41 m. Το άθροισμα περιλαμβάνει και την κάτω ενίσχυση που αναφέρεται στο σχέδιο.
| Εξωτερική διάσταση | Πάχος τοιχώματος 2 mm | Πάχος τοιχώματος 3 mm | Πάχος τοιχώματος 4 mm |
|---|---|---|---|
| 60 × 40 mm | 2,93 kg/m | 4,25 kg/m | 5,45 kg/m |
| 80 × 40 mm | 3,56 kg/m | 5,19 kg/m | 6,71 kg/m |
Υπολογισμός: βάρος = μήκος κοιλοδοκού 60 × 40 × βάρος ανά μέτρο + μήκος κοιλοδοκού 80 × 40 × βάρος ανά μέτρο. Για παράδειγμα, για άνοιγμα διέλευσης 7,0 m και τοίχωμα 3 mm: 26 × 4,25 + 10 × 5,19 = 162,4 kg κοιλοδοκών.
Οι τιμές βάρους ανά μονάδα μήκους προέρχονται από τον πίνακα διαστάσεων του κατασκευαστή SSAB, επαληθεύτηκαν στις 11. 9. 2026. Χρησιμεύουν ως τιμές αναφοράς για σύγκριση βάρους και όχι ως επιβεβαίωση του κατασκευαστή ή της κατηγορίας αντοχής του υλικού που χρησιμοποιείται στα σχέδια.
Ασυμφωνίες στα σχέδια: Για άνοιγμα διέλευσης 8,5 και 10,0 m, η σήμανση της κάτω κοιλοδοκού στην τομή διαφέρει από τον πίνακα υλικών και αναφέρει πάχος τοιχώματος 3 mm αντί για 2 mm. Για 9,5 και 10,0 m, στην τομή του πλαισίου εμφανίζεται διατομή 60 × 40 mm, ενώ η όψη και ο πίνακας υλικών αναφέρουν 80 × 40 mm. Η παραπάνω σύγκριση βασίζεται ρητά στον πίνακα υλικών. Δεν διορθώνουμε τα αρχικά σχέδια ούτε τα φορτία που αναγράφονται σε αυτά.
7. Τεχνικά σχέδια για τα επιμέρους πλάτη της πύλης
Κάθε προεπισκόπηση είναι σύνδεσμος προς την εικόνα πλήρους ανάλυσης. Ο παραπάνω συνοπτικός πίνακας παραθέτει τις κρίσιμες διαστάσεις και τα βάρη και ως κείμενο· τα σχέδια διατηρούν τη διάταξη του πλαισίου, τις τομές, τις διαστάσεις και τα φορτία των φορείων.

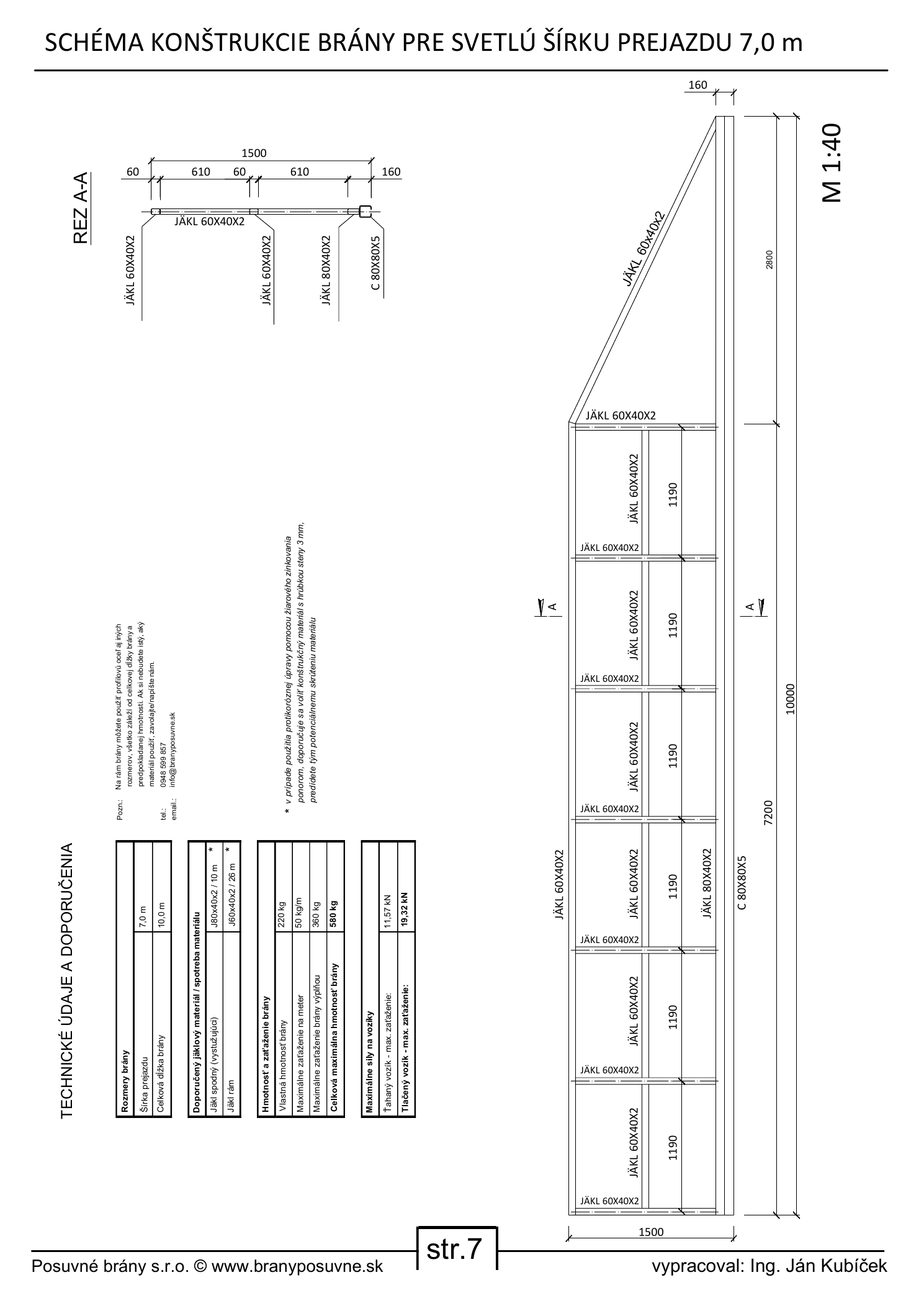

Άνοιγμα διέλευσης 7,0 m
Συνολικό μήκος 10 000 mm, πλαίσιο 7 200 mm, αντίβαρο 2 800 mm, ύψος πλαισίου 1 500 mm, προφίλ C 80 × 80 × 5 mm.

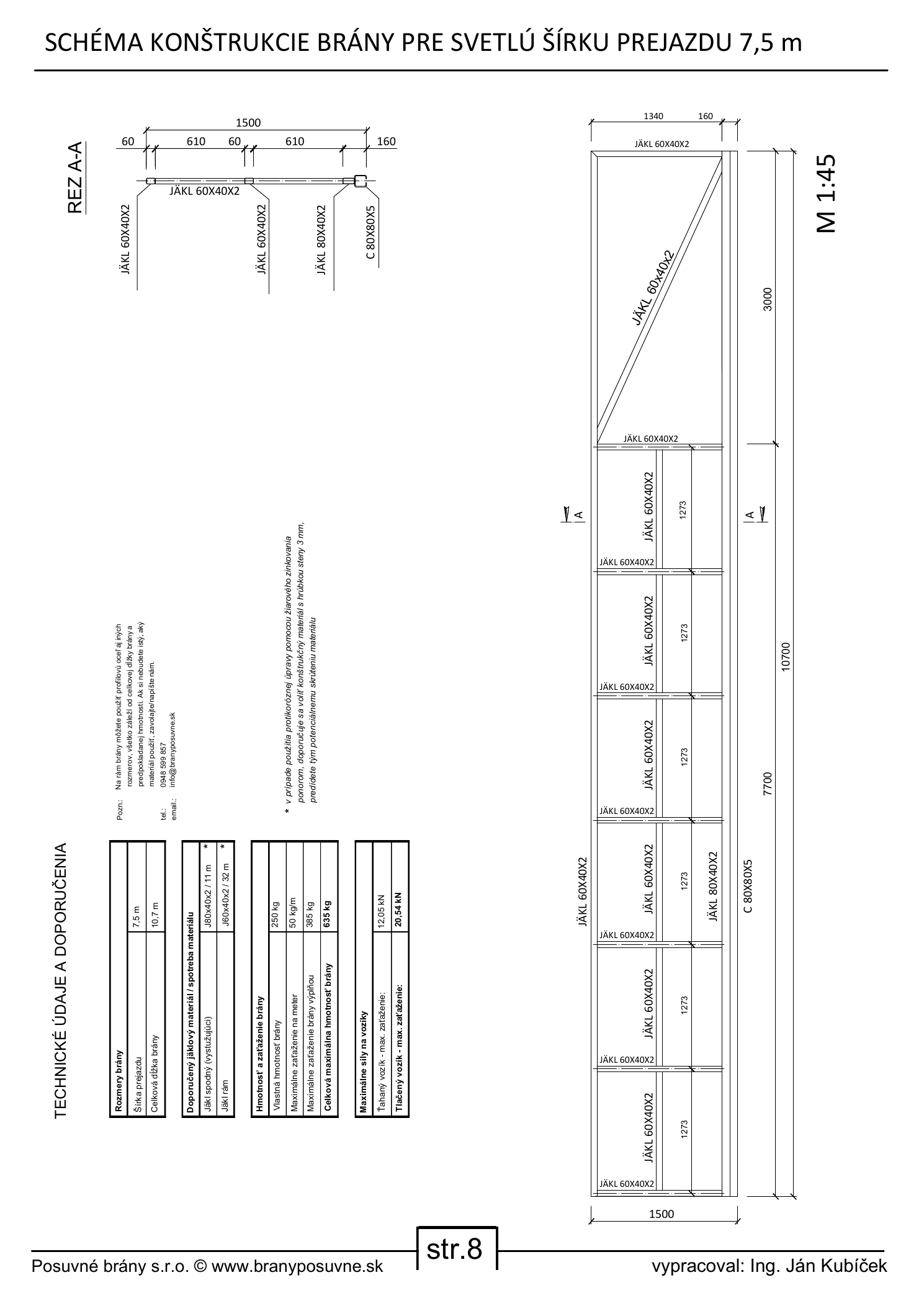

Άνοιγμα διέλευσης 7,5 m
Συνολικό μήκος 10 700 mm, πλαίσιο 7 700 mm, αντίβαρο 3 000 mm, ύψος πλαισίου 1 500 mm, προφίλ C 80 × 80 × 5 mm.

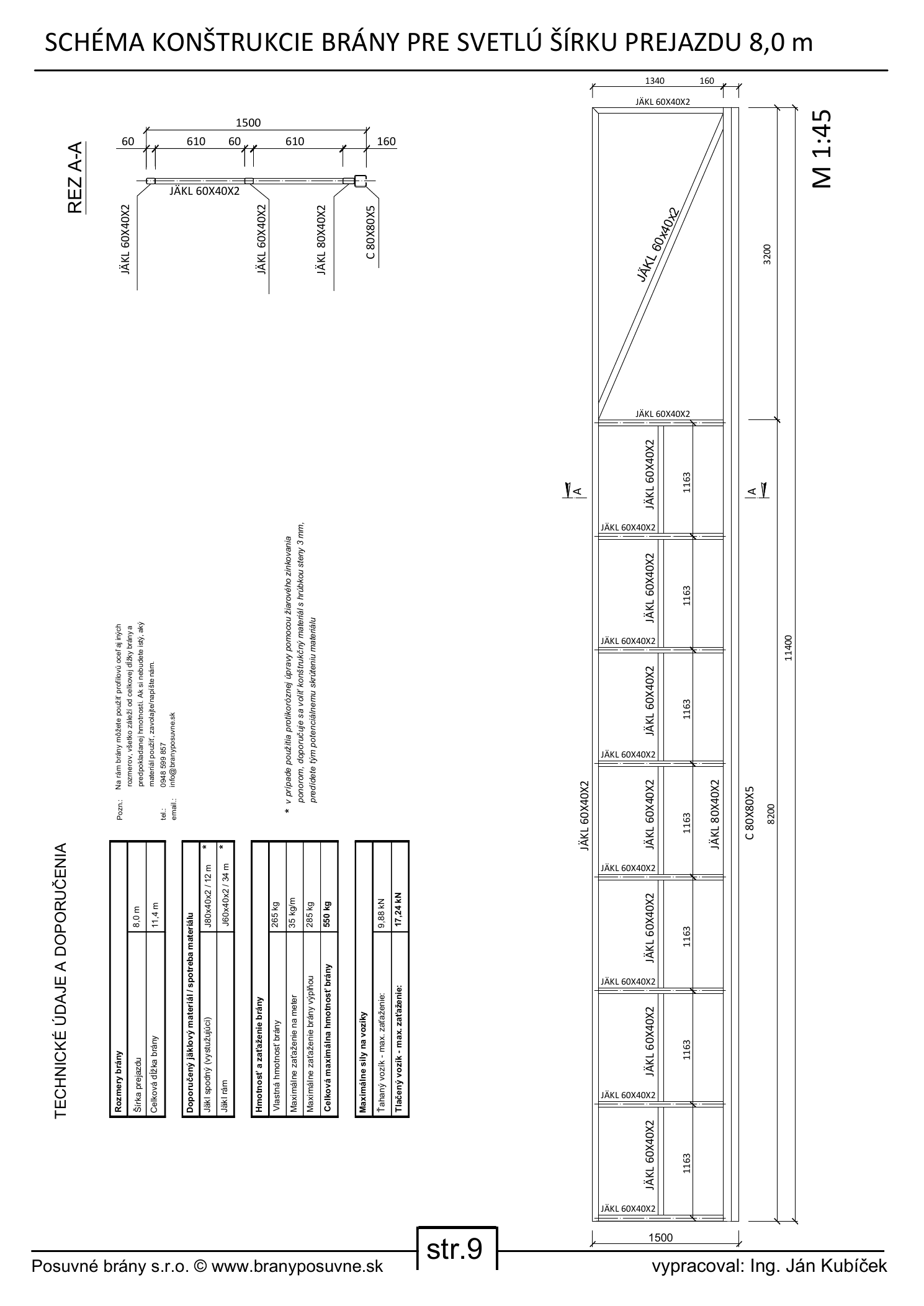

Άνοιγμα διέλευσης 8,0 m
Συνολικό μήκος 11 400 mm, πλαίσιο 8 200 mm, αντίβαρο 3 200 mm, ύψος πλαισίου 1 500 mm, προφίλ C 80 × 80 × 5 mm.

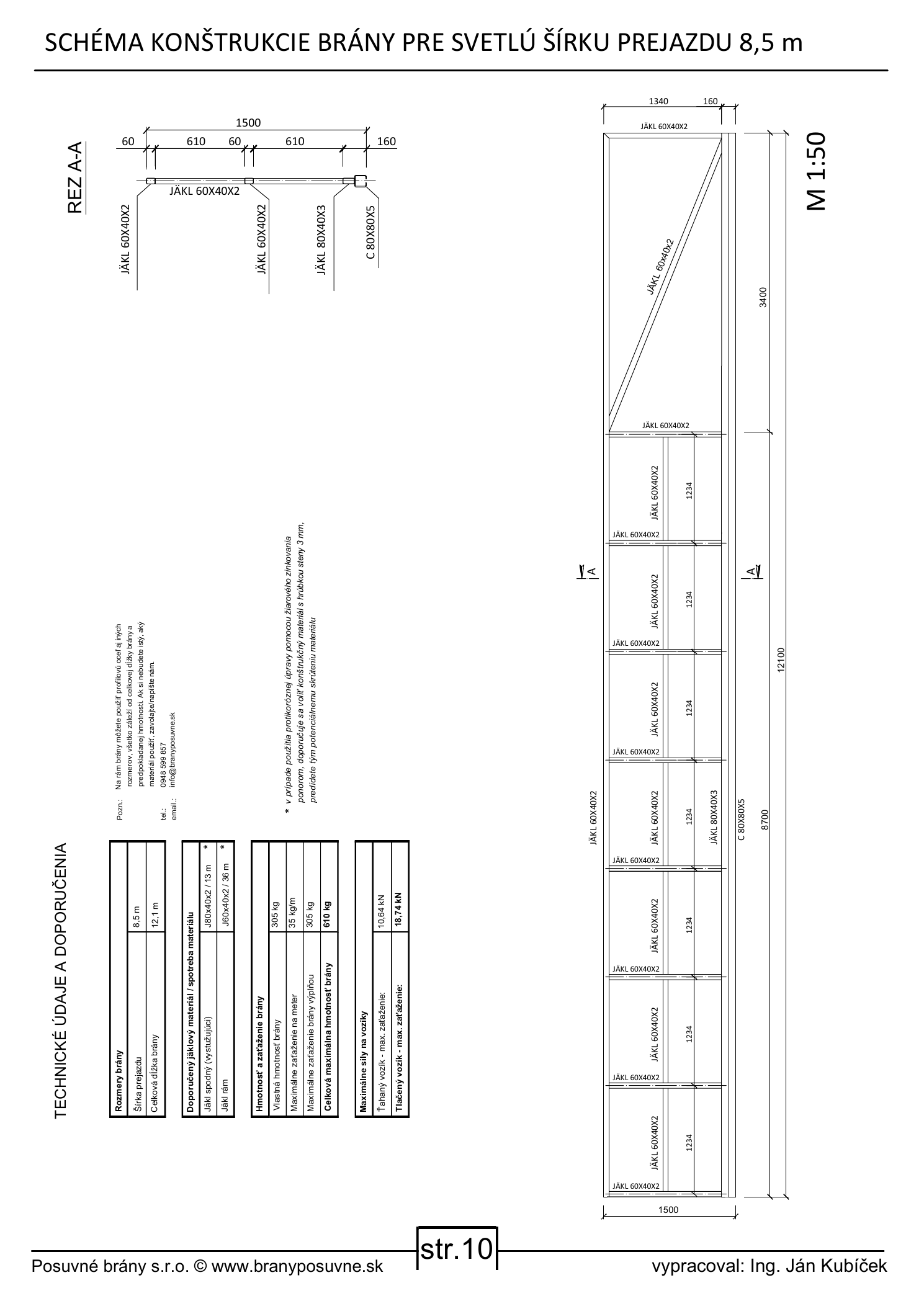

Άνοιγμα διέλευσης 8,5 m
Συνολικό μήκος 12 100 mm, πλαίσιο 8 700 mm, αντίβαρο 3 400 mm, ύψος πλαισίου 1 500 mm, προφίλ C 80 × 80 × 5 mm.

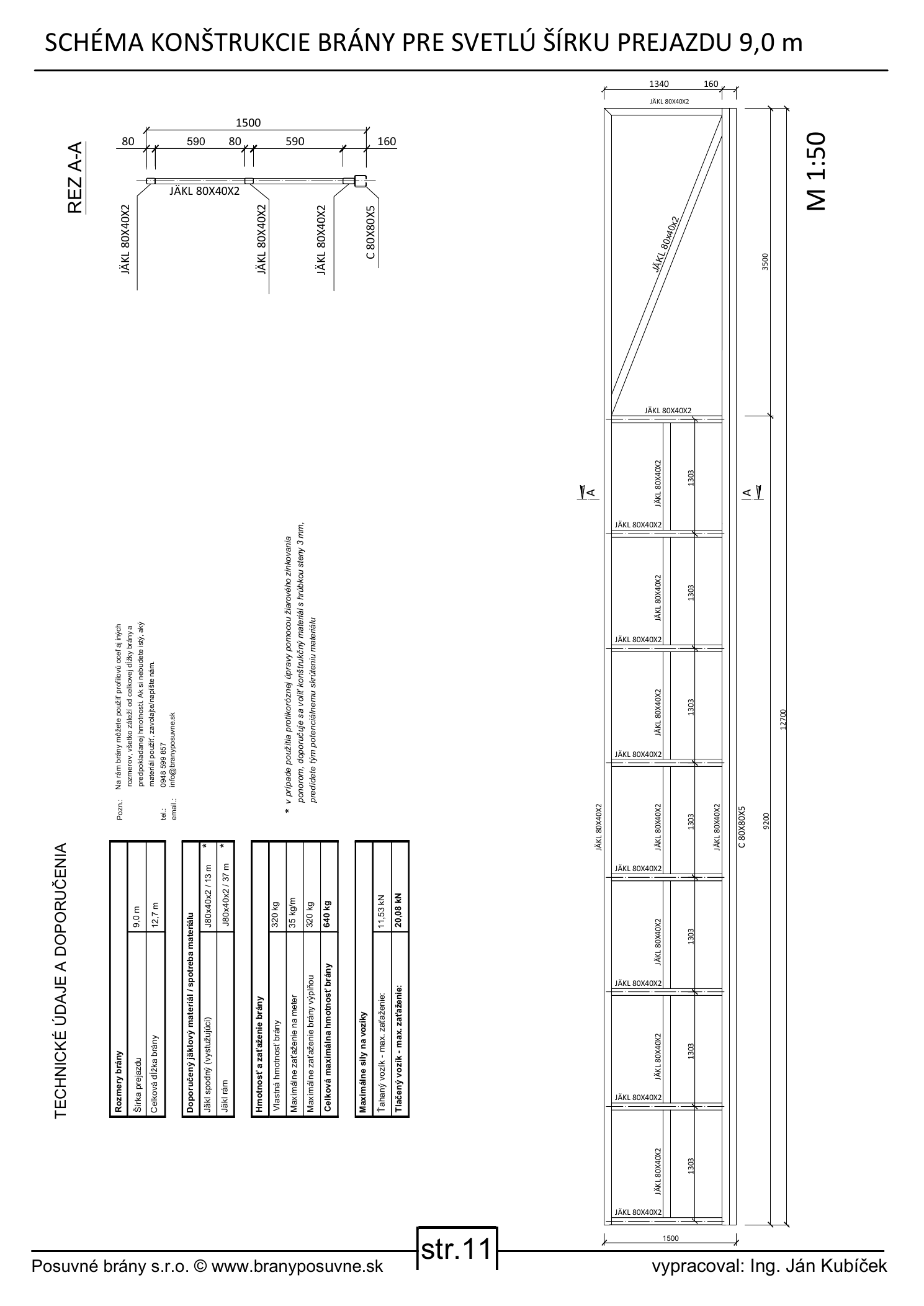

Άνοιγμα διέλευσης 9,0 m
Συνολικό μήκος 12 700 mm, πλαίσιο 9 200 mm, αντίβαρο 3 500 mm, ύψος πλαισίου 1 500 mm, προφίλ C 80 × 80 × 5 mm.
Άνοιγμα διέλευσης 9,5 m
Συνολικό μήκος 13 400 mm, πλαίσιο 9 700 mm, αντίβαρο 3 700 mm, ύψος πλαισίου 1 500 mm, προφίλ C 80 × 80 × 5 mm.

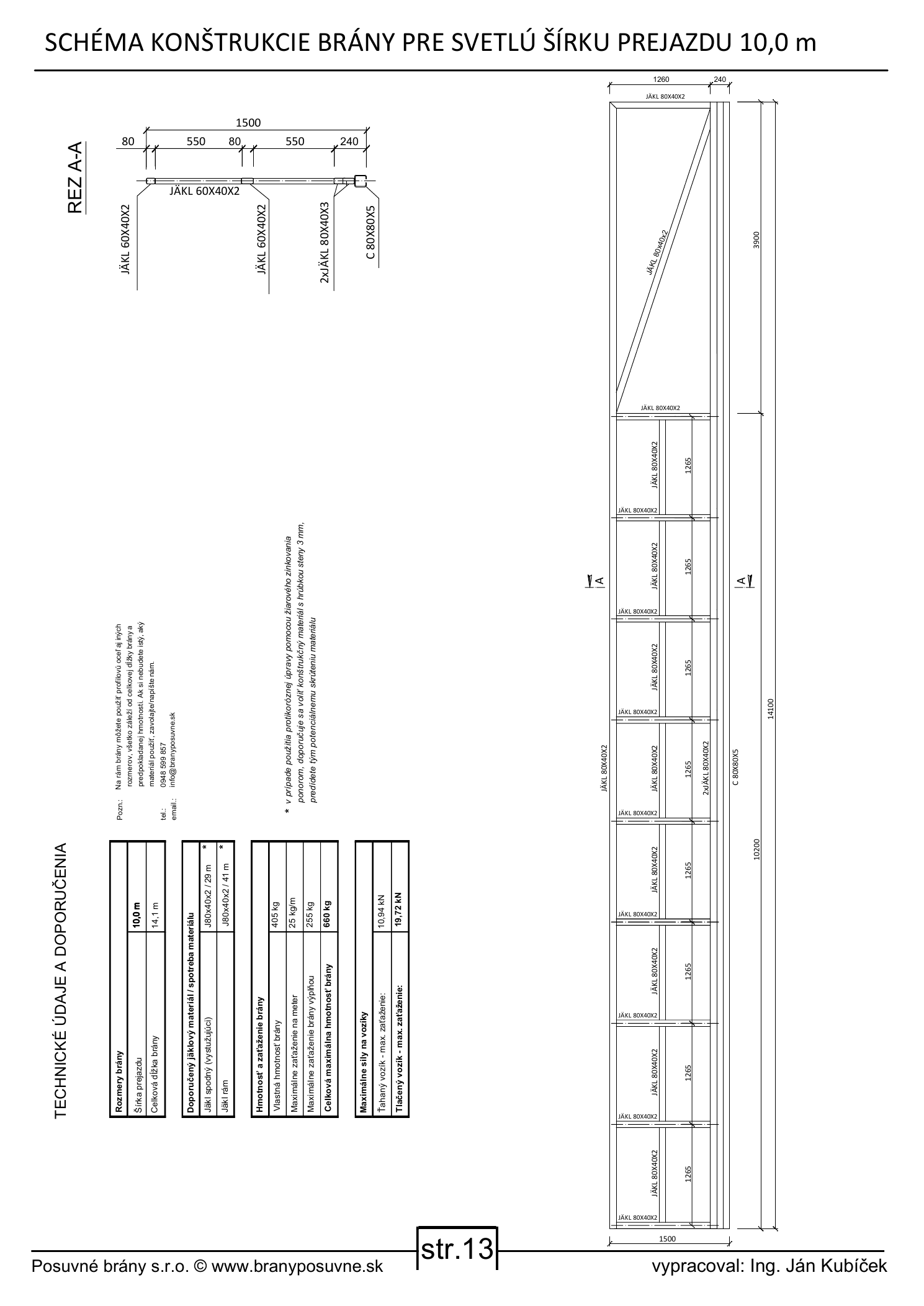

Άνοιγμα διέλευσης 10,0 m
Συνολικό μήκος 14 100 mm, πλαίσιο 10 200 mm, αντίβαρο 3 900 mm, ύψος πλαισίου 1 500 mm, προφίλ C 80 × 80 × 5 mm.
8. Συχνές ερωτήσεις και επόμενα βήματα
- Χρειάζεται μια πύλη με άνοιγμα μεγαλύτερο από 6,5 m δύο ξεχωριστά θεμέλια;
- Το παρόν εγχειρίδιο και ο πίνακας αποστάσεων X έχουν καταρτιστεί για ζεύγος θεμελίων σύμφωνα με το αρχικό σχέδιο. Η αλλαγή της διάταξης πρέπει να αξιολογηθεί ξεχωριστά.
- Αρκεί να επιλέξω φορείο με βάση τη διάσταση του προφίλ C;
- Όχι. Η διάσταση του προφίλ είναι μόνο μία από τις προϋποθέσεις. Σημασία έχουν επίσης το συνολικό βάρος, η κατανομή φορτίου, το αντίβαρο, η πλήρωση, ο άνεμος και η ένταση χρήσης.
- Μπορώ να χρησιμοποιήσω οποιονδήποτε μηχανισμό κίνησης αναφέρεται στο διάγραμμα;
- Όχι. Ο μηχανισμός κίνησης επιλέγεται με βάση το βάρος και το μήκος του φύλλου, τη μηχανική αντίσταση, την ένταση χρήσης και την επιθυμητή ταχύτητα. Το διάγραμμα συνδεσμολογίας δεν υποκαθιστά τη διαστασιολόγηση του μηχανισμού κίνησης.
- Τι πρέπει να προετοιμαστεί πριν από τη σκυροδέτηση;
- Οι θέσεις των πλακών στήριξης, όλοι οι προστατευτικοί σωλήνες, η παροχή 230 V, οι καλωδιώσεις για τα φωτοκύτταρα, τον φάρο και τυχόν ενσύρματο χειρισμό.
- Πού μπορώ να βρω τις αναλυτικές τιμές των δυνάμεων στα φορεία;
- Παρατίθενται απευθείας στο τεχνικό σχέδιο για κάθε πλάτος. Ο συνοπτικός πίνακας περιορίζεται σκόπιμα σε πέντε στοιχεία που χρειάζονται για μια πρώτη επισκόπηση.
Δεν βρήκατε την απάντηση; Καλέστε μας
Επικοινωνήστε μαζί μας. Για πύλες με μήκος άνω των 6,5 m, συνιστούμε να ελέγξετε την επιλογή των εξαρτημάτων πριν από την παραγγελία και τη σκυροδέτηση.
Σετ εξαρτημάτων για αυτοφερόμενες πύλες
Εξαρτήματα CAIS για μεγάλες πύλες
Έχετε λίγο χώρο για την πύλη;
Αν δεν χωράει στον χώρο σας μια μεγάλη αυτοφερόμενη πύλη, εξετάστε και άλλες λύσεις. Μια τηλεσκοπική πύλη ή άλλες επιλογές μπορεί να αποτελέσουν κατάλληλο συμβιβασμό και να βοηθήσουν στην αντιμετώπιση της έλλειψης χώρου στο οικόπεδό σας.
Τεχνική σημείωση: Για πύλες αυτού του μεγέθους, αναθέστε τον έλεγχο της τελικής κατασκευής, των θεμελίων, της αγκύρωσης, της πλήρωσης, της ανεμοπίεσης και των στοιχείων ασφαλείας με βάση τις συγκεκριμένες συνθήκες. Εκτελέστε την ηλεκτρική εγκατάσταση σύμφωνα με τις τρέχουσες οδηγίες του κατασκευαστή και τους ισχύοντες κανονισμούς.
Συντάχθηκε από τον μηχανικό Ján Kubíček.
