Χώρος
- καθαρό πλάτος ανοίγματος διέλευσης ŠP,
- πλευρά και κατεύθυνση ανοίγματος της πύλης,
- ελεύθερος χώρος για ολόκληρη την πύλη, μαζί με το αντίβαρο,
- υψομετρικές διαφορές του εδάφους σε όλη τη διαδρομή.
Εγχειρίδιο για αυτοφερόμενη συρόμενη αυλόπορτα έως 6,5 m
Τεχνικός οδηγός · κατασκευή DIY · αυτοφερόμενη πύλη
Από τη μέτρηση του ανοίγματος και τη θεμελίωση από σκυρόδεμα, μέχρι την καλωδίωση, τα φορεία, τους οδηγούς και τον μηχανισμό κίνησης, με πίνακα διαστάσεων και τεχνικά σχέδια για άνοιγμα 2,5 έως 6,5 m.

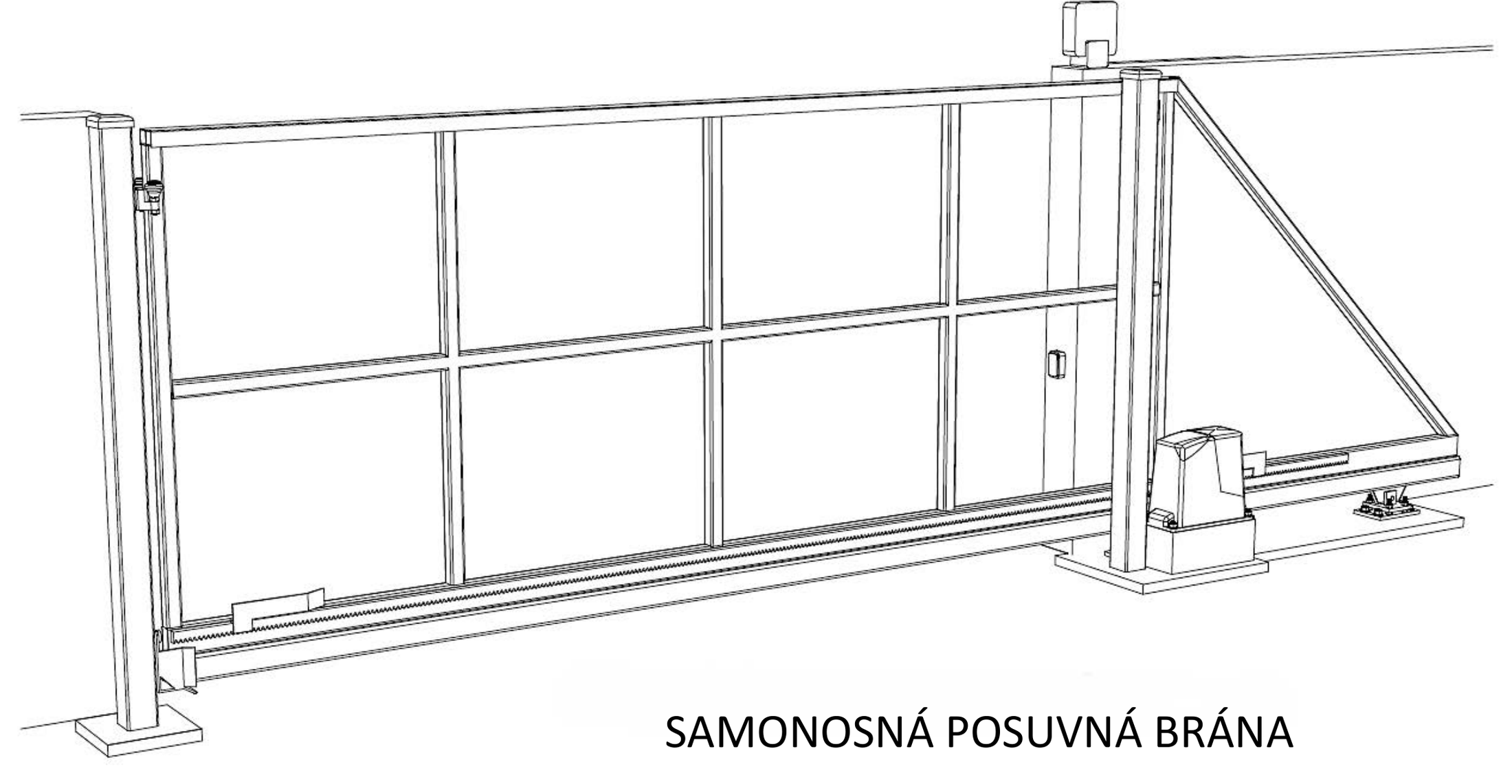

Αυτοφερόμενη πύλη: από τη διάσταση του ανοίγματος έως την ολοκληρωμένη κατασκευή
Η αυτοφερόμενη πύλη κινείται πάνω από το έδαφος, χωρίς οδηγό στο άνοιγμα διέλευσης. Το φύλλο στηρίζεται σε φορεία στερεωμένα στη θεμελίωση από σκυρόδεμα και σε φέρον προφίλ C συγκολλημένο στο κάτω μέρος του πλαισίου. Κατά τον σχεδιασμό πρέπει να συντονιστούν το συνολικό μήκος του φύλλου, το αντίβαρο, το προφίλ, τα φορεία, η πλήρωση, οι οδηγοί, η θεμελίωση και, ενδεχομένως, ο μηχανισμός κίνησης.
Τι να μετρήσετε και να επιλέξετε πριν από την κατασκευή
Κατασκευή
- ύψος πλαισίου και τύπος πλήρωσης,
- εκτιμώμενο βάρος και επίδραση του ανέμου,
- φορεία κατάλληλα για το μήκος και το φορτίο.
Χειρισμός
- χειροκίνητη ή μηχανοκίνητη λειτουργία,
- θέση του μηχανισμού κίνησης, των φωτοκυττάρων και του φάρου,
- προετοιμασία σωλήνων προστασίας πριν από τη σκυροδέτηση,
- άκρα ασφαλείας και άλλα εξαρτήματα, σύμφωνα με την αξιολόγηση κινδύνου.
1. Θεμελίωση από σκυρόδεμα και τοποθέτηση πλακών στήριξης και εξαρτημάτων
Το μήκος της θεμελίωσης υπολογίζεται στην πηγή ως L = X + Y + Z. Η διάσταση X είναι 160 mm για φορεία με 3 ή 5 ράουλα και 240 mm για φορεία με 8 ράουλα. Το βάθος του θεμελίου πρέπει να είναι τουλάχιστον 800 mm· οι τελικές διαστάσεις του πρέπει να καθοριστούν με βάση το έδαφος, τον παγετό και τις τοπικές συνθήκες.

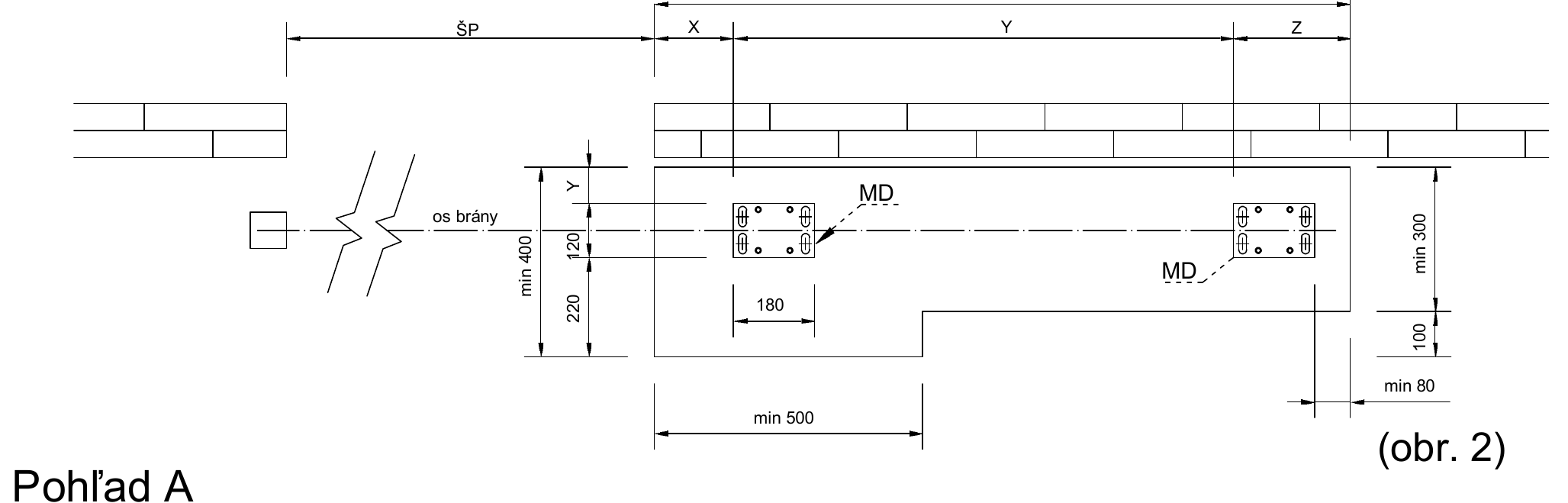

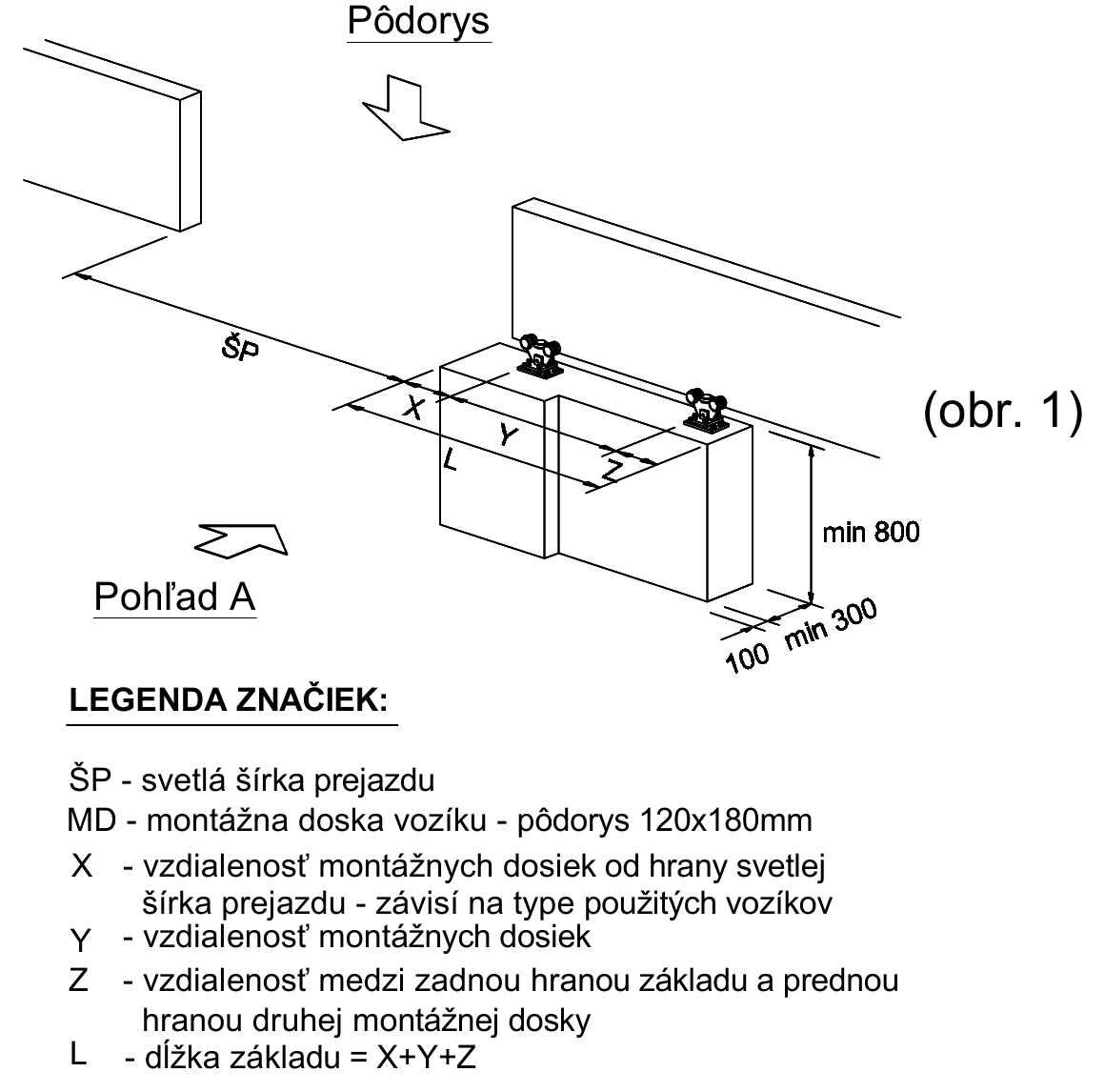

Κάτοψη της θέσης της θεμελίωσης από σκυρόδεμα και των φορείων

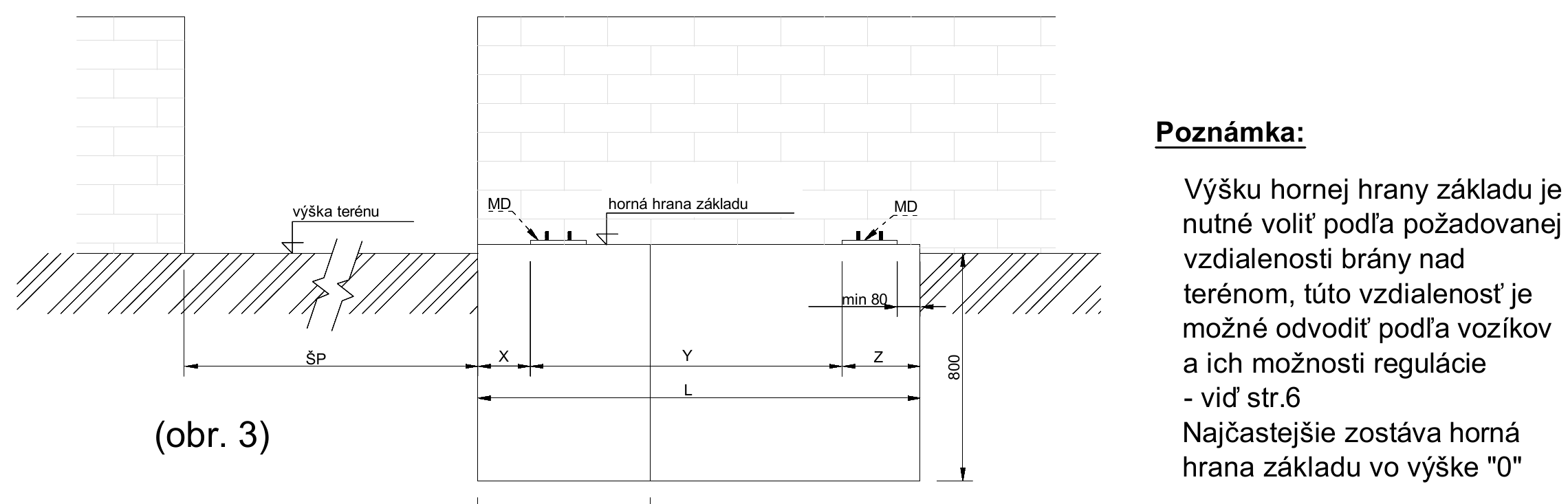

Θεμελίωση από σκυρόδεμα - όψη A
| ŠP | Y | Z | L |
|---|---|---|---|
| 2 500 mm | 750 mm | 290 mm | 1 200 mm |
| 3 000 mm | 950 mm | 290 mm | 1 400 mm |
| 3 500 mm | 1 150 mm | 290 mm | 1 600 mm |
| 4 000 mm | 1 300 mm | 340 mm | 1 800 mm |
| 4 500 mm – κοντή | 1 050 mm | 290 mm | 1 500 mm |
| 4 500 mm – πλήρης | 1 500 mm | 340 mm | 2 000 mm |
| 5 000 mm | 1 700 mm | 340 mm | 2 200 mm |
| 5 500 mm | 1 850 mm | 290 mm | 2 300 mm |
| 6 000 mm | 2 050 mm | 290 mm | 2 500 mm |
| 6 500 mm | 1 950 mm | 290 mm | 2 400 mm |
| ŠP | Y | Z | L |
|---|---|---|---|
| 2 500 mm | 650 mm | 310 mm | 1 200 mm |
| 3 000 mm | 900 mm | 260 mm | 1 400 mm |
| 3 500 mm | 1 100 mm | 260 mm | 1 600 mm |
| 4 000 mm | 1 250 mm | 310 mm | 1 800 mm |
| 4 500 mm – κοντή | 900 mm | 260 mm | 1 400 mm |
| 4 500 mm – πλήρης | 1 350 mm | 310 mm | 1 900 mm |
| 5 000 mm | 1 550 mm | 310 mm | 2 100 mm |
| 5 500 mm | 1 750 mm | 310 mm | 2 300 mm |
| 6 000 mm | 1 950 mm | 310 mm | 2 500 mm |
| 6 500 mm | 1 900 mm | 260 mm | 2 400 mm |
- Η πλάκα τοποθέτησης του φορείου έχει διαστάσεις κάτοψης 120 × 180 mm.
- Οι οπές στις πλάκες τοποθέτησης πρέπει να έχουν διάμετρο τουλάχιστον 17 mm· η πηγή αναφέρει αγκύρωση με σπείρωμα M16.
- Η αγκύρωση μπορεί να γίνει με απευθείας ενσωμάτωση των ράβδων στο σκυρόδεμα, με χημικά αγκύρια σε σκυρόδεμα που έχει ωριμάσει ή με δημιουργία υποδοχών στη βάση για τις πλάκες στήριξης· επιλέξτε μέθοδο κατάλληλη για το υπόστρωμα και το φορτίο.
- Η αγκύρωση μπορεί να γίνει με απευθείας ενσωμάτωση των ράβδων στο σκυρόδεμα, με χημικά αγκύρια σε σκυρόδεμα που έχει ωριμάσει ή με δημιουργία υποδοχών στη βάση για τις πλάκες στήριξης· επιλέξτε μέθοδο κατάλληλη για το υπόστρωμα και το φορτίο. Η άνω ακμή του θεμελίου τοποθετείται συχνά στο επίπεδο του εδάφους. Το ύψος της, όμως, πρέπει να επιλεγεί με βάση το απαιτούμενο διάκενο της πύλης από το έδαφος και το εύρος ρύθμισης των φορείων.

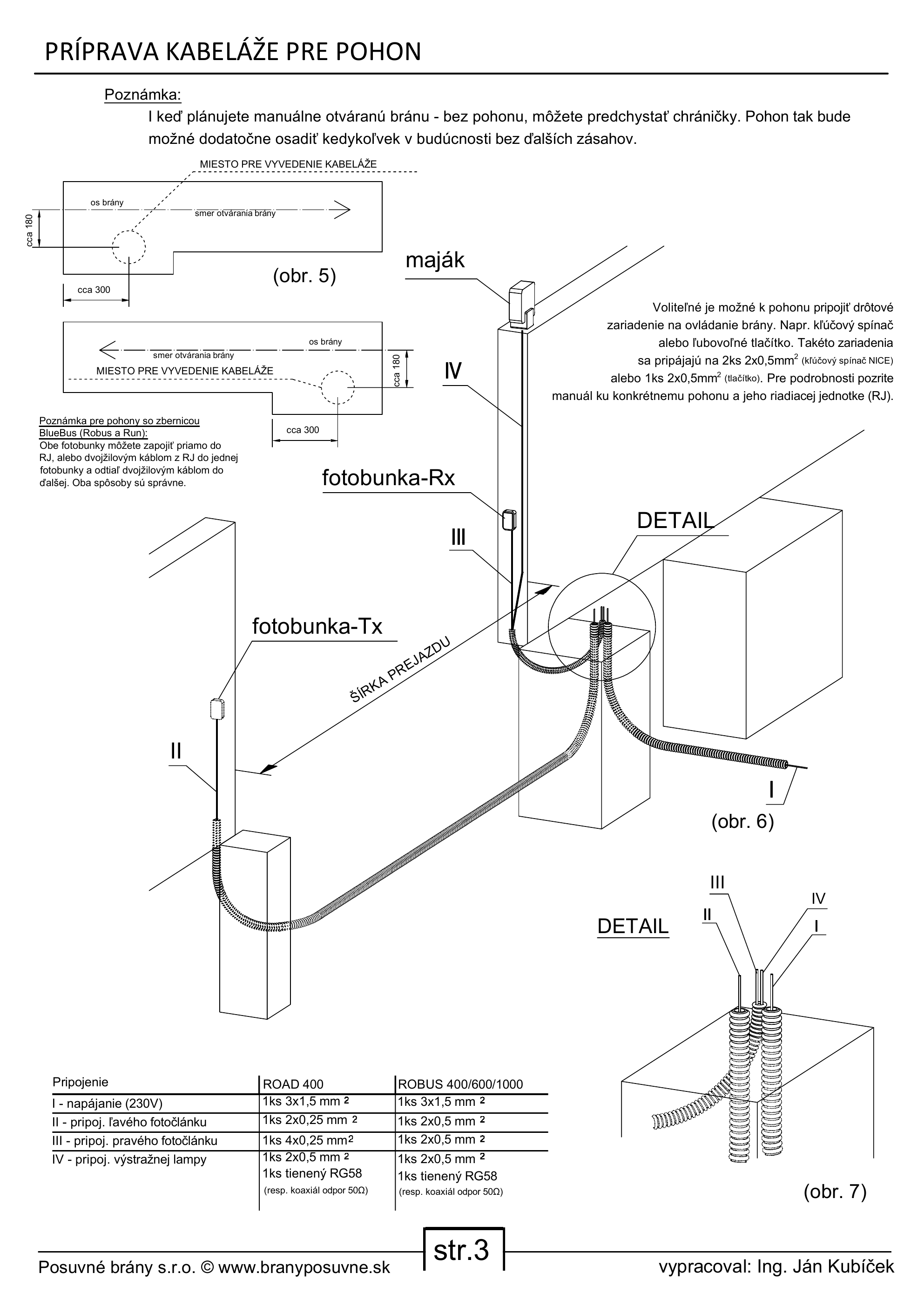

2. Προετοιμασία καλωδίωσης και σωλήνων διέλευσης πριν από τη σκυροδέτηση
Πριν από τη σκυροδέτηση, οδηγήστε τους σωλήνες διέλευσης στον χώρο του μοτέρ, προς τα δύο φωτοκύτταρα και προς τον φάρο. Για το μοτέρ, προβλέψτε έξοδο περίπου 300 mm από την ακμή, ανάλογα με τον επιλεγμένο προσανατολισμό· στον δεξιό στύλο, η πηγή τοποθετεί το φωτοκύτταρο περίπου 180 mm πάνω από την αντίστοιχη έξοδο.
| Διαδρομή | Λειτουργία | Nice Road RD400 | Nice Robus RB 400/600/1000 – παλαιότερη γενιά |
|---|---|---|---|
| I | Τροφοδοσία μοτέρ 230 V | 1 × 3 × 1,5 mm² | 1 × 3 × 1,5 mm² |
| II | Αριστερό φωτοκύτταρο, πομπός Tx | 1 × 2 × 0,25 mm² | 1 × 2 × 0,5 mm² |
| III | Δεξί φωτοκύτταρο, δέκτης Rx | 1 × 4 × 0,25 mm² | 1 × 2 × 0,5 mm² |
| IV | Φάρος και κεραία | 1 × 2 × 0,5 mm² + θωρακισμένο RG58, 50 Ω | 1 × 2 × 0,5 mm² + θωρακισμένο RG58, 50 Ω |
Σύμφωνα με την πηγή, ο προαιρετικός διακόπτης με κλειδί χρειάζεται 2 × καλώδιο 2 × 0,5 mm²· ένα απλό μπουτόν χρειάζεται 1 × καλώδιο 2 × 0,5 mm². Στο σύστημα BlueBUS, τα φωτοκύτταρα μπορούν να συνδεθούν είτε ξεχωριστά στη μονάδα ελέγχου είτε διαδοχικά, σε αλυσιδωτή σύνδεση, εφόσον το επιτρέπουν η συγκεκριμένη μονάδα ελέγχου και το εγχειρίδιό της.

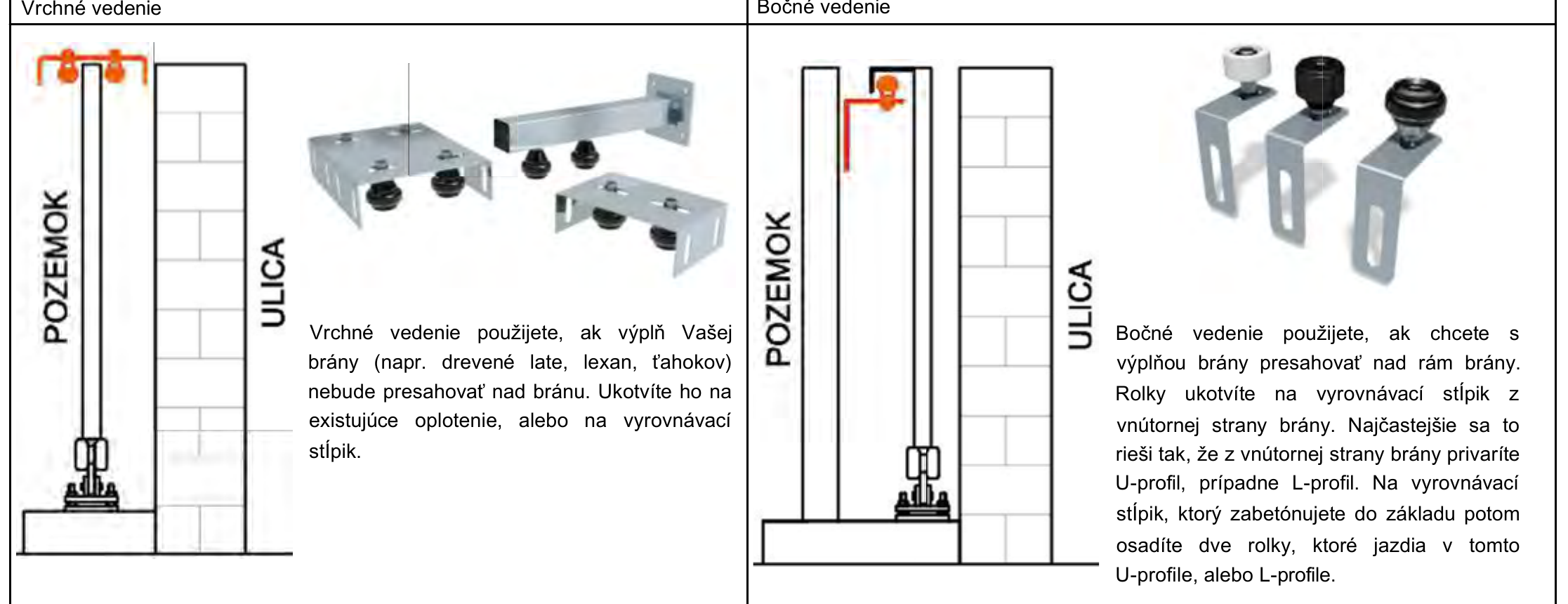

3. Οδήγηση πύλης, φορεία και ύψος πάνω από το έδαφος
Άνω οδήγηση
Οι κύλινδροι οδήγησης στηρίζονται στο επάνω μέρος του πλαισίου. Η κατασκευή πρέπει να διαθέτει στιβαρό στύλο ή πρέκι στη σωστή θέση και να μην πιέζει την πύλη.
Πλευρική οδήγηση
Ο πλευρικός βραχίονας οδήγησης καθοδηγεί το πλαίσιο από το πλάι. Ελέγξτε τον διαθέσιμο χώρο, την ακαμψία του στύλου, τη δυνατότητα ρύθμισης των κυλίνδρων και ότι ούτε η πλήρωση ούτε οι συγκολλήσεις εισέρχονται στη διαδρομή κίνησης.
Δείτε τα διαθέσιμα συστήματα πλευρικής οδήγησης στο fortamigo.gr
Προτεινόμενα φορεία για πύλες έως 6,5 m
Παρακάτω παρουσιάζονται συνήθεις επιλογές για το εύρος που καλύπτει αυτό το εγχειρίδιο. Επιλέξτε το τελικό φορείο ανάλογα με το προφίλ C, το πλάτος διέλευσης, το βάρος, την πλήρωση και την κατασκευή της πύλης.
Σταθερό ρυθμιζόμενο φορείο, 3 κυλίνδρων
Για μικρότερα ανοίγματα διέλευσης έως 3 m. Για προφίλ C 70 ή 80· πλάκα τοποθέτησης 180 × 120 mm.
Αρθρωτό ρυθμιζόμενο φορείο, 5 κυλίνδρων
Συνήθης επιλογή για ανοίγματα διέλευσης 3 έως 5 m. Έκδοση για προφίλ C 70 ή 80· πλάκα τοποθέτησης 180 × 120 mm.
Αρθρωτό ρυθμιζόμενο φορείο με 8 κυλίνδρους νάιλον
Το προϊόν προορίζεται για ανοίγματα διέλευσης 5 έως 7,5 m· σε αυτό το εγχειρίδιο καλύπτει εκδόσεις 5 έως 6,5 m. Για προφίλ C 70 ή 80.
Αρθρωτό ρυθμιζόμενο φορείο με 8 μεταλλικούς κυλίνδρους
Εξ ολοκλήρου μεταλλική έκδοση για προφίλ C 80. Το προϊόν προορίζεται για ανοίγματα διέλευσης 5 έως 7,5 m· σε αυτό το εγχειρίδιο καλύπτει εκδόσεις 5 έως 6,5 m.
Δείτε όλους τους τύπους φορείων
Προφίλ C σύμφωνα με τα σχέδια
Στα σχέδια για ανοίγματα διέλευσης 2,5 έως 4,0 m χρησιμοποιείται προφίλ C 70 × 70 × 4 mm· στα σχέδια για ανοίγματα 4,5 έως 6,5 m χρησιμοποιείται προφίλ 80 × 80 × 5 mm. Επιλέγετε πάντα το υλικό και επαληθεύετε το τελικό φορτίο σε συνδυασμό με τα φορεία και την πλήρωση της πύλης.
Προφίλ C 70 × 70 × 4 mm, Fe
Διάσταση που χρησιμοποιείται στα σχέδια για άνοιγμα διέλευσης 2,5 έως 4,0 m. Μαύρος χάλυβας, μήκη 1 έως 6 m.
Προφίλ C 70 × 70 × 4 mm, Zn
Γαλβανισμένη έκδοση της διάστασης που χρησιμοποιείται στα σχέδια για άνοιγμα διέλευσης 2,5 έως 4,0 m.
Προφίλ C 80 × 80 × 5 mm, Fe
Διάσταση που χρησιμοποιείται στα σχέδια για άνοιγμα διέλευσης 4,5 έως 6,5 m. Μαύρος χάλυβας, μήκη 1 έως 6 m.
Προφίλ C 80 × 80 × 5 mm, Zn
Γαλβανισμένη έκδοση της διάστασης που χρησιμοποιείται στα σχέδια για άνοιγμα διέλευσης 4,5 έως 6,5 m.

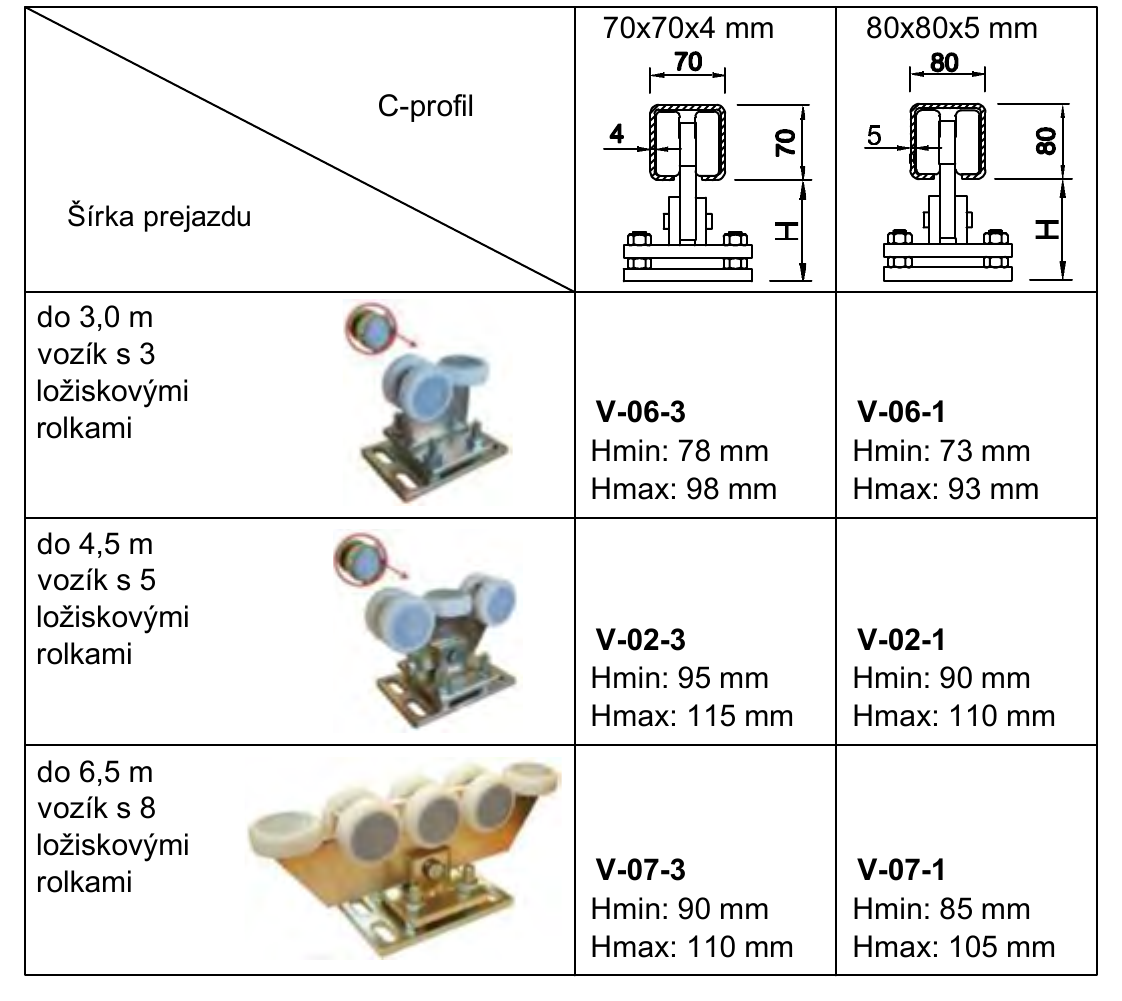

| Φορείο | 70 × 70 × 4 mm | 80 × 80 × 5 mm |
|---|---|---|
| 3 ράουλα | V-06-3 · 78 έως 98 mm | V-06-1 · 73 έως 93 mm |
| 5 ράουλα | V-02-3 · 95 έως 115 mm | V-02-1 · 90 έως 110 mm |
| 8 ράουλα | V-07-3 · 90 έως 110 mm | V-07-1 · 85 έως 105 mm |
| 10 ράουλα | — | 93 έως 109 mm |
Επιλέξτε την τιμή H εντός του εύρους ρύθμισης, ώστε η πύλη να παραμένει πάνω από το υψηλότερο σημείο του εδάφους και να διατηρείται παράλληλα η σωστή θέση του μηχανισμού κίνησης, της οδοντωτής κρεμαγιέρας, των αναστολέων τερματισμού και του οδηγού.

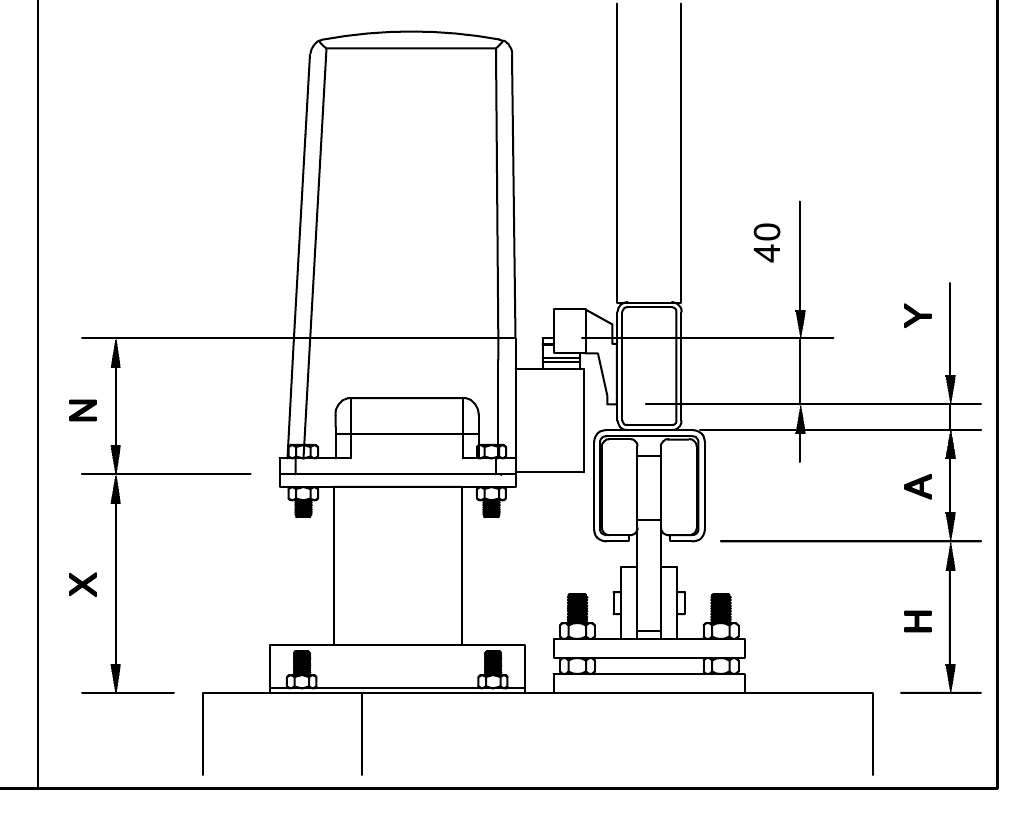

4. Ύψος μηχανισμού κίνησης και οδοντωτής κρεμαγιέρας
Η πηγή χρησιμοποιεί τις εξής σημάνσεις: H = ύψος φορείου, A = ύψος προφίλ C, Y = απαιτούμενο διάκενο της πύλης από το έδαφος, N = κατασκευαστικό ύψος του μηχανισμού κίνησης. Η θέση της πλάκας τοποθέτησης του μηχανισμού κίνησης X υπολογίζεται ως εξής:
X = H + A + Y + 40 − N
Η πηγή αναφέρει N = 85 mm για τα Road 400 και Robus 400, N = 92 mm για τα Robus 600/1000 και N = 109 mm για το Run 1800P. Οι τιμές αυτές αφορούν συγκεκριμένα παλαιότερα μοντέλα· για διαφορετικό ή νεότερο μηχανισμό κίνησης, μετρήστε το N σύμφωνα με το σχέδιο εγκατάστασής του.
Παράδειγμα από την πηγή: Για το Robus 600, με προφίλ C 80 mm, φορεία με 5 ράουλα H = 90 έως 110 mm, διάκενο Y = 0 και N = 92 mm, προκύπτει X = 118 έως 138 mm. Στη συνέχεια, η πηγή επιλέγει ύψος τοποθέτησης 115 mm· επομένως, πριν από τη χρήση, πρέπει να ελέγξετε επιτόπου τη θέση σε σχέση με το συγκεκριμένο φορείο, την οδοντωτή κρεμαγιέρα και τον μηχανισμό κίνησης.
- Ευθυγραμμίστε την πύλη πάνω στα φορεία και ρυθμίστε το απαιτούμενο διάκενο από το έδαφος.
- Τοποθετήστε τον μηχανισμό κίνησης σε σταθερή, ρυθμιζόμενη πλάκα, ώστε το πινιόν να εμπλέκεται σωστά με την κρεμαγιέρα.
- Μην αφήνετε την κρεμαγιέρα να στηρίζεται στο πινιόν με όλο το βάρος της πύλης· τηρήστε το διάκενο που ορίζεται στο εγχειρίδιο του μηχανισμού κίνησης και της κρεμαγιέρας.
- Ελέγξτε χειροκίνητα σε όλη τη διαδρομή ότι η εμπλοκή είναι ομαλή, χωρίς σκαλώματα, και ολοκληρώστε την αγκύρωση μόνο μετά τον έλεγχο.
5. Διαγράμματα συνδεσμολογίας μηχανισμών κίνησης

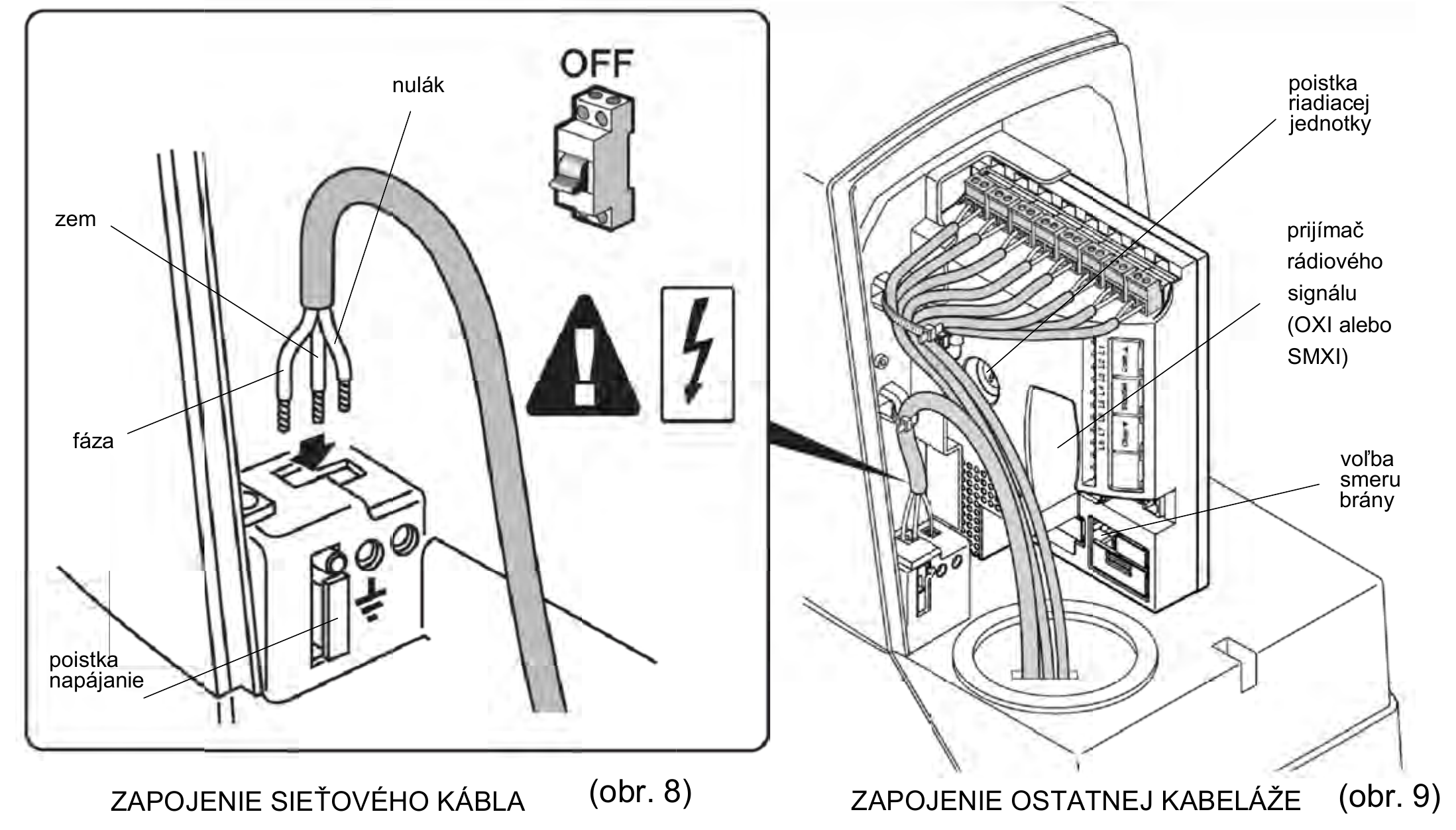

Nice Road RD400
Το απόσπασμα δείχνει τη βασική σύνδεση του καλωδίου τροφοδοσίας και τη θέση των ακροδεκτών στον μηχανισμό κίνησης Road RD400. Το αρχικό PDF περιέχει επίσης μια επιπλέον εικόνα που επισημαίνεται ως κατάλληλη για διαφορετική μονάδα ελέγχου· παραλείφθηκε σκόπιμα, ώστε να μην αναμειχθούν δύο ασύμβατα διαγράμματα.

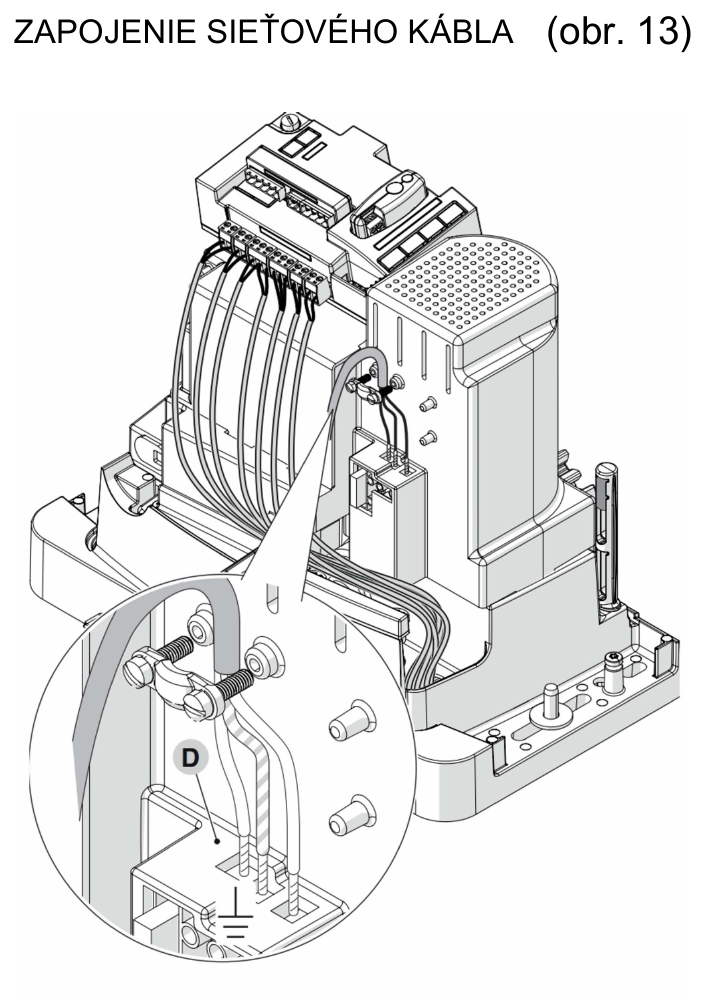

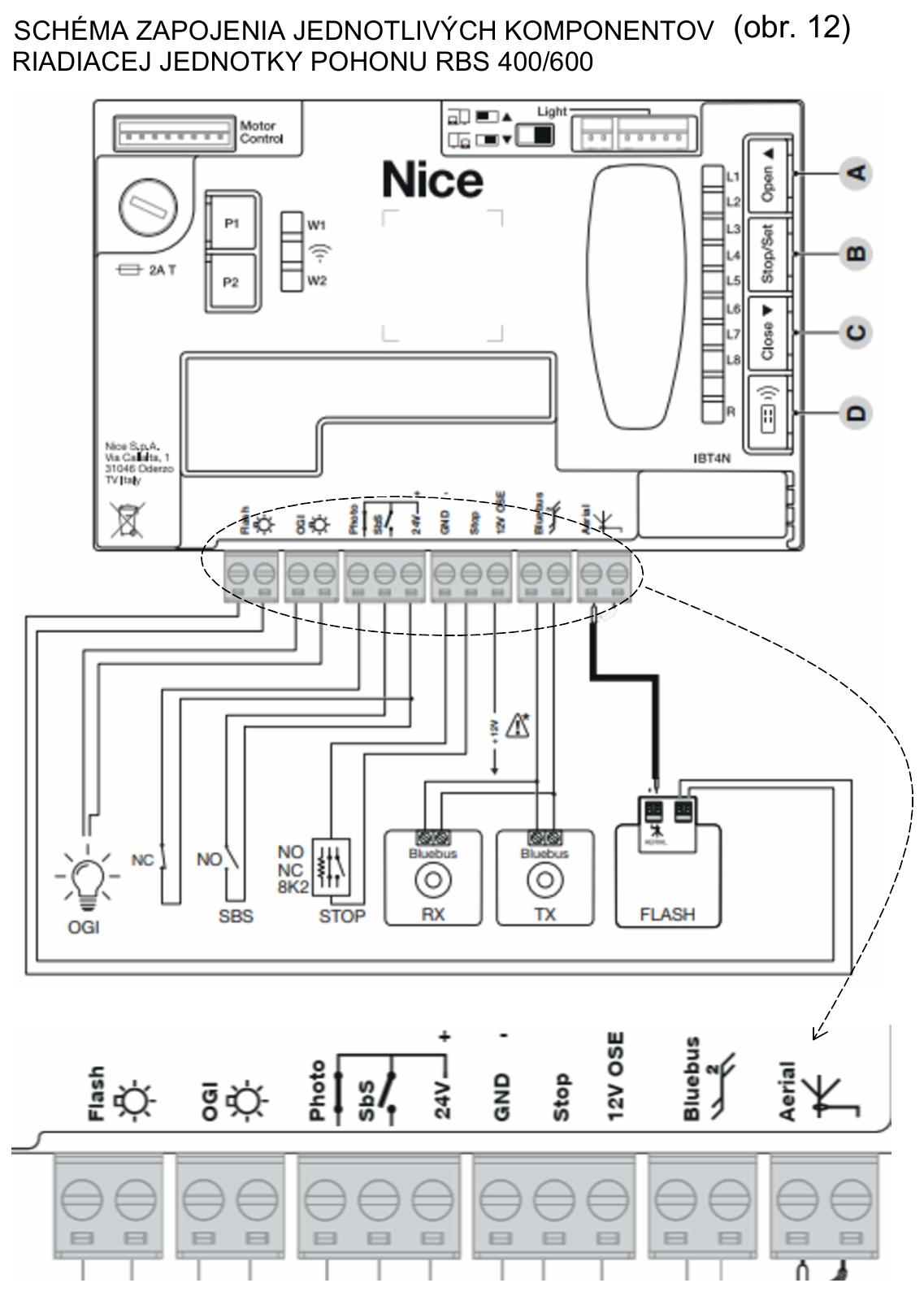

Nice Robus RBS400 / RBS600 – τρέχουσα γενιά
Τα ολοκληρωμένα διαγράμματα προέρχονται από τη σελίδα 5 του εγχειριδίου για συρόμενες πύλες v5. Διατηρούν την αρχική συνδεσμολογία, τις επισημάνσεις και τη μεγεθυμένη λεπτομέρεια της κλέμας· δεν έχουν ξανασχεδιαστεί.
Εγχειρίδιο εγκατάστασης NICE RBS400/600/600HS – διάγραμμα και περιγραφή συνδεσμολογίας.
Προϊόντα: NICE Robus RBS400 και NICE Robus RBS600.

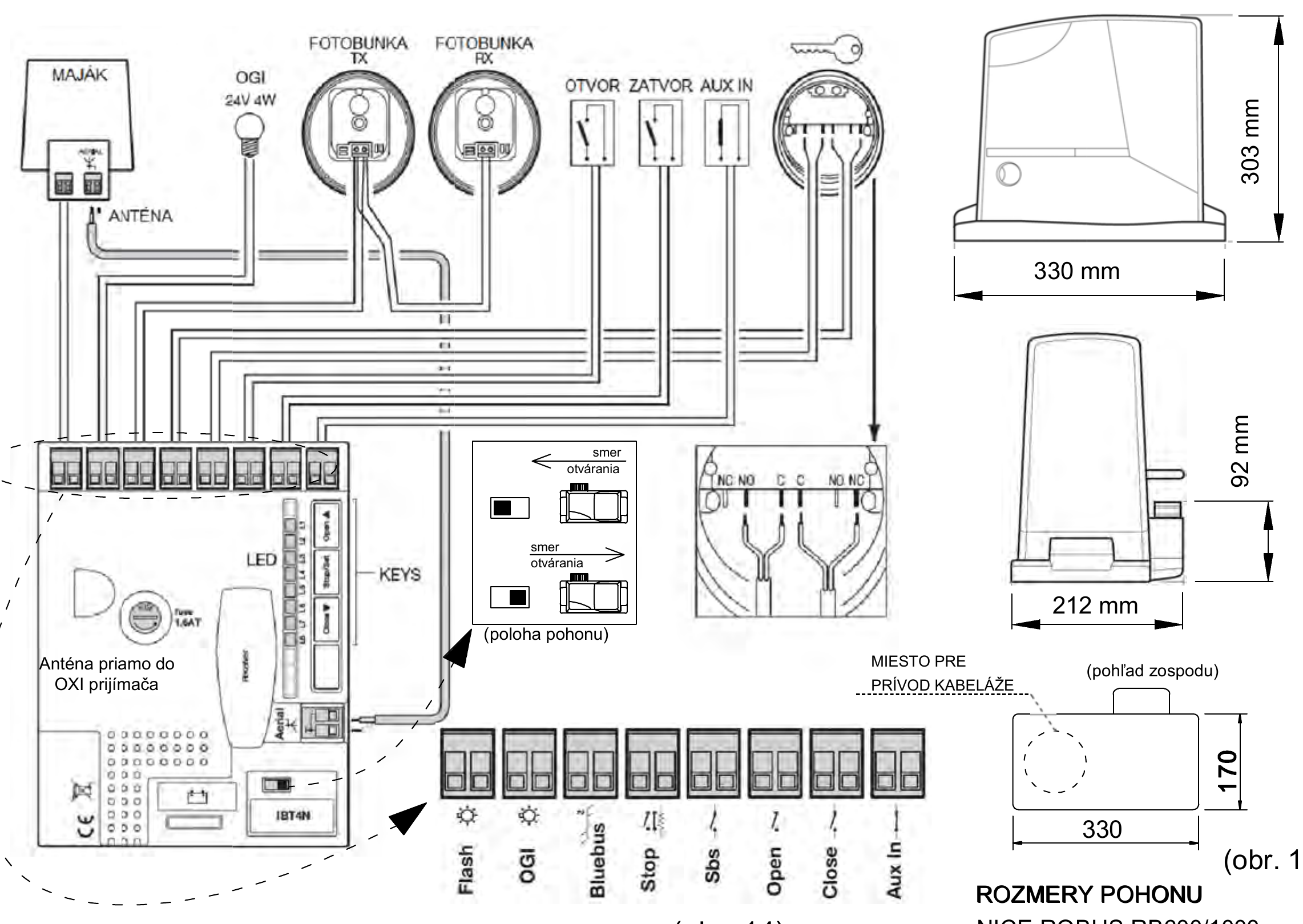

Nice Robus RB 400/600/1000 – παλαιότερη γενιά
Το παρακάτω απόσπασμα αφορά αποκλειστικά την παλαιότερη γενιά Robus RB και τη μονάδα ελέγχου που απεικονίζεται. Περιλαμβάνει τη σύνδεση του φάρου, των φωτοκυττάρων, των εισόδων εντολών και τις παλαιότερες διαστάσεις του μηχανισμού κίνησης. Μην το χρησιμοποιήσετε για το Robus RBS.
6. Συγκεντρωτικός πίνακας διαστάσεων και βαρών
Οι τιμές του πίνακα αφορούν συγκεκριμένες παραλλαγές από τα σχέδια αναφοράς που αναφέρονται στο επόμενο κεφάλαιο.
| Πλάτος διέλευσης | Συνολικό μήκος πύλης | Ίδιο βάρος πύλης | Μέγ. φορτίο ανά μέτρο | Μέγ. βάρος πλήρωσης |
|---|---|---|---|---|
| 2,5 m | 3,77 m | 80 kg | 195 kg/m | 525 kg |
| 3,0 m | 4,49 m | 90 kg | 165 kg/m | 530 kg |
| 3,5 m | 5,22 m | 105 kg | 145 kg/m | 535 kg |
| 4,0 m | 5,85 m | 120 kg | 125 kg/m | 525 kg |
| 4,5 m – κοντή | 6,00 m | 140 kg | 105 kg/m | 495 kg |
| 4,5 m – πλήρης | 6,48 m | 150 kg | 125 kg/m | 590 kg |
| 5,0 m | 7,17 m | 165 kg | 100 kg/m | 520 kg |
| 5,5 m | 7,86 m | 180 kg | 95 kg/m | 540 kg |
| 6,0 m | 8,55 m | 195 kg | 75 kg/m | 465 kg |
| 6,5 m | 9,00 m | 200 kg | 55 kg/m | 370 kg |
7. Τεχνικά σχέδια για τα επιμέρους πλάτη της αυλόπορτας
Στον παραπάνω συνοπτικό πίνακα, οι σημαντικές τιμές αναγράφονται και ως κείμενο. Τα παρακάτω σχέδια βοηθούν στην ανάγνωση της διαμόρφωσης του πλαισίου, της θέσης των τομών και των διαστάσεων. Κάθε προεπισκόπηση συνδέεται με την εικόνα πλήρους ανάλυσης.

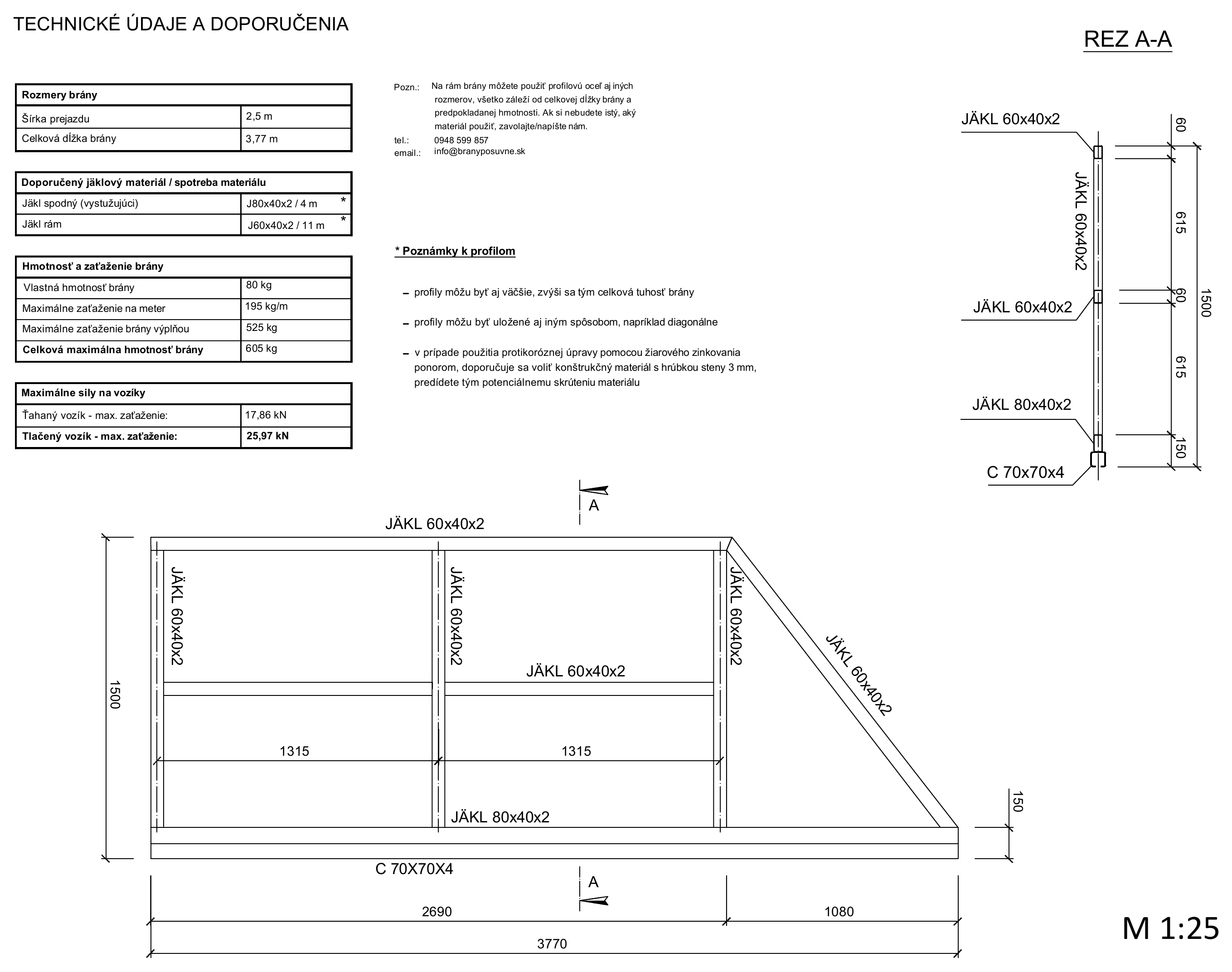

Πλάτος διέλευσης 2,5 m
Συνολικό μήκος 3 770 mm, πλαίσιο 2 690 mm, αντίβαρο 1 080 mm, ύψος πλαισίου 1 500 mm, προφίλ C 70 × 70 × 4 mm.

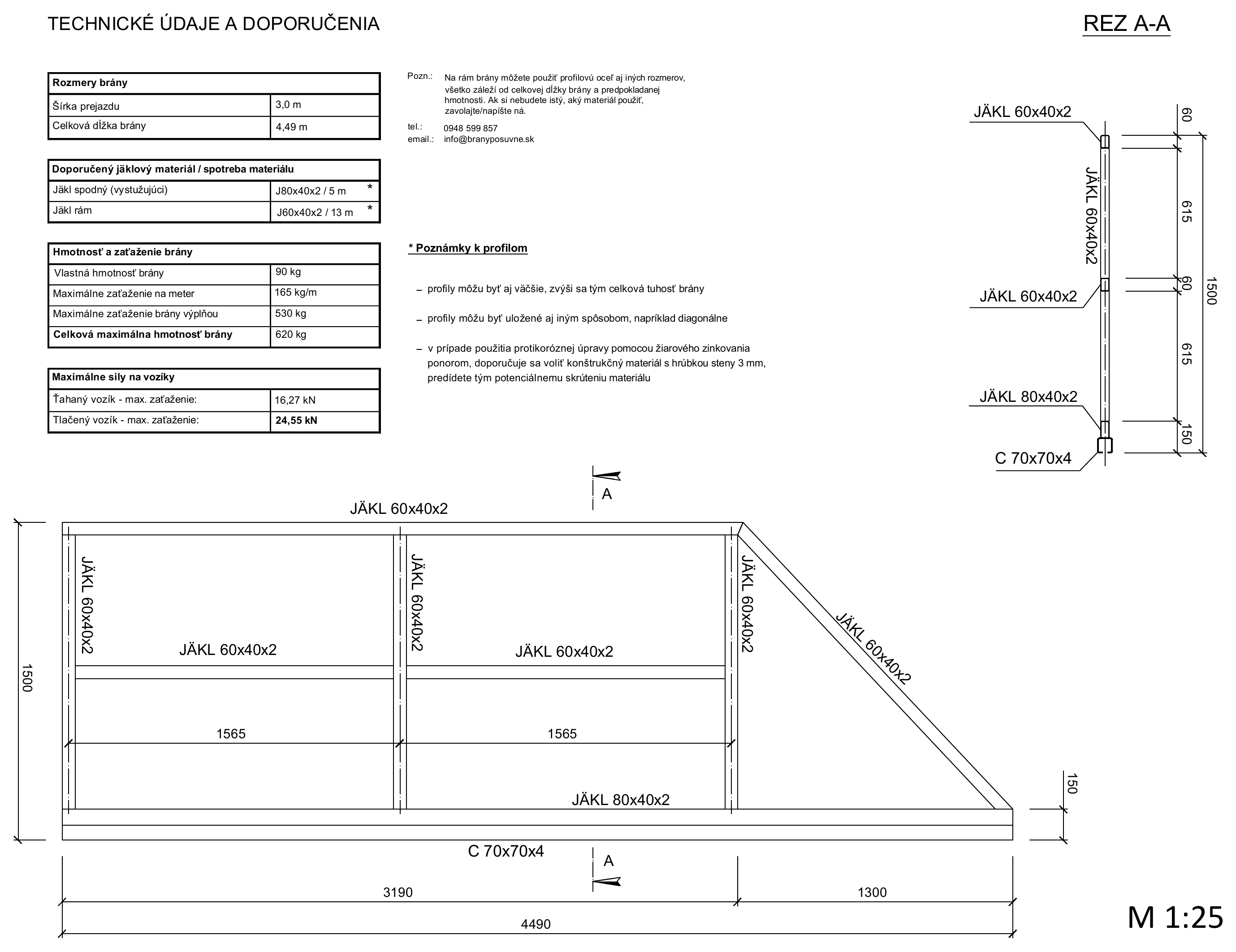

Πλάτος διέλευσης 3,0 m
Συνολικό μήκος 4 490 mm, πλαίσιο 3 190 mm, αντίβαρο 1 300 mm, ύψος πλαισίου 1 500 mm, προφίλ C 70 × 70 × 4 mm.

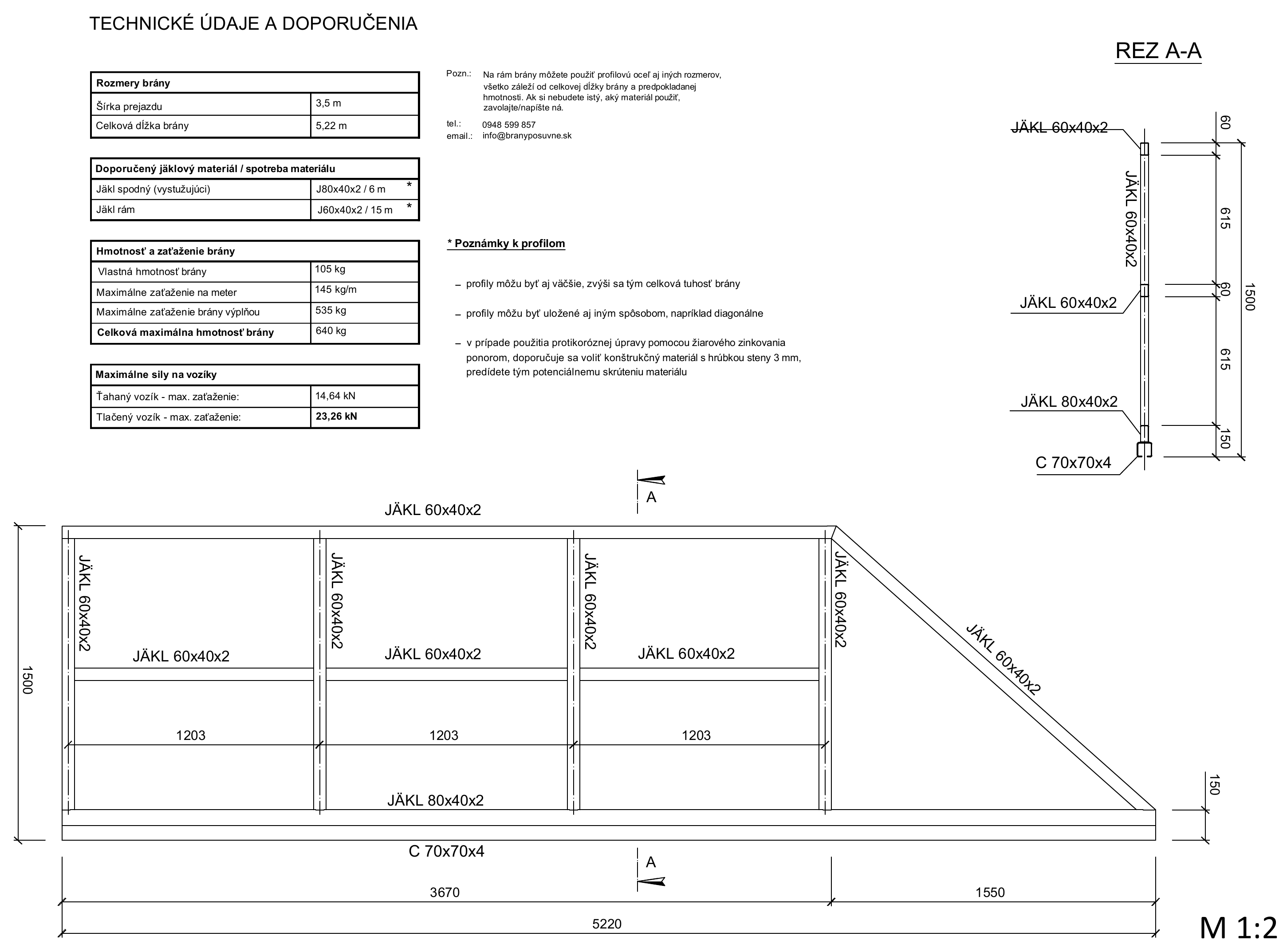

Πλάτος διέλευσης 3,5 m
Συνολικό μήκος 5 220 mm, πλαίσιο 3 670 mm, αντίβαρο 1 550 mm, ύψος πλαισίου 1 500 mm, προφίλ C 70 × 70 × 4 mm.

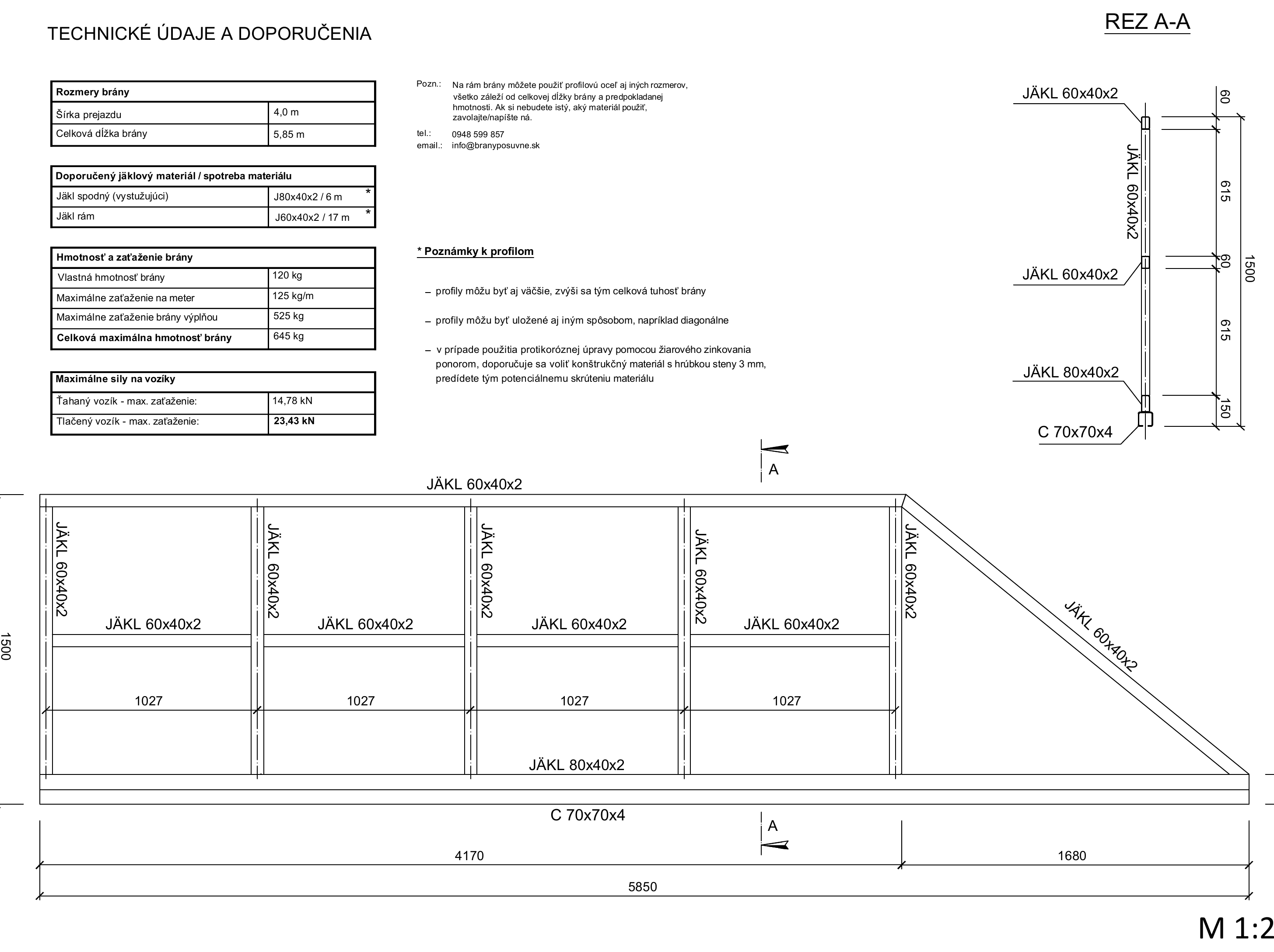

Πλάτος διέλευσης 4,0 m
Συνολικό μήκος 5 850 mm, πλαίσιο 4 170 mm, αντίβαρο 1 680 mm, ύψος πλαισίου 1 500 mm, προφίλ C 70 × 70 × 4 mm.

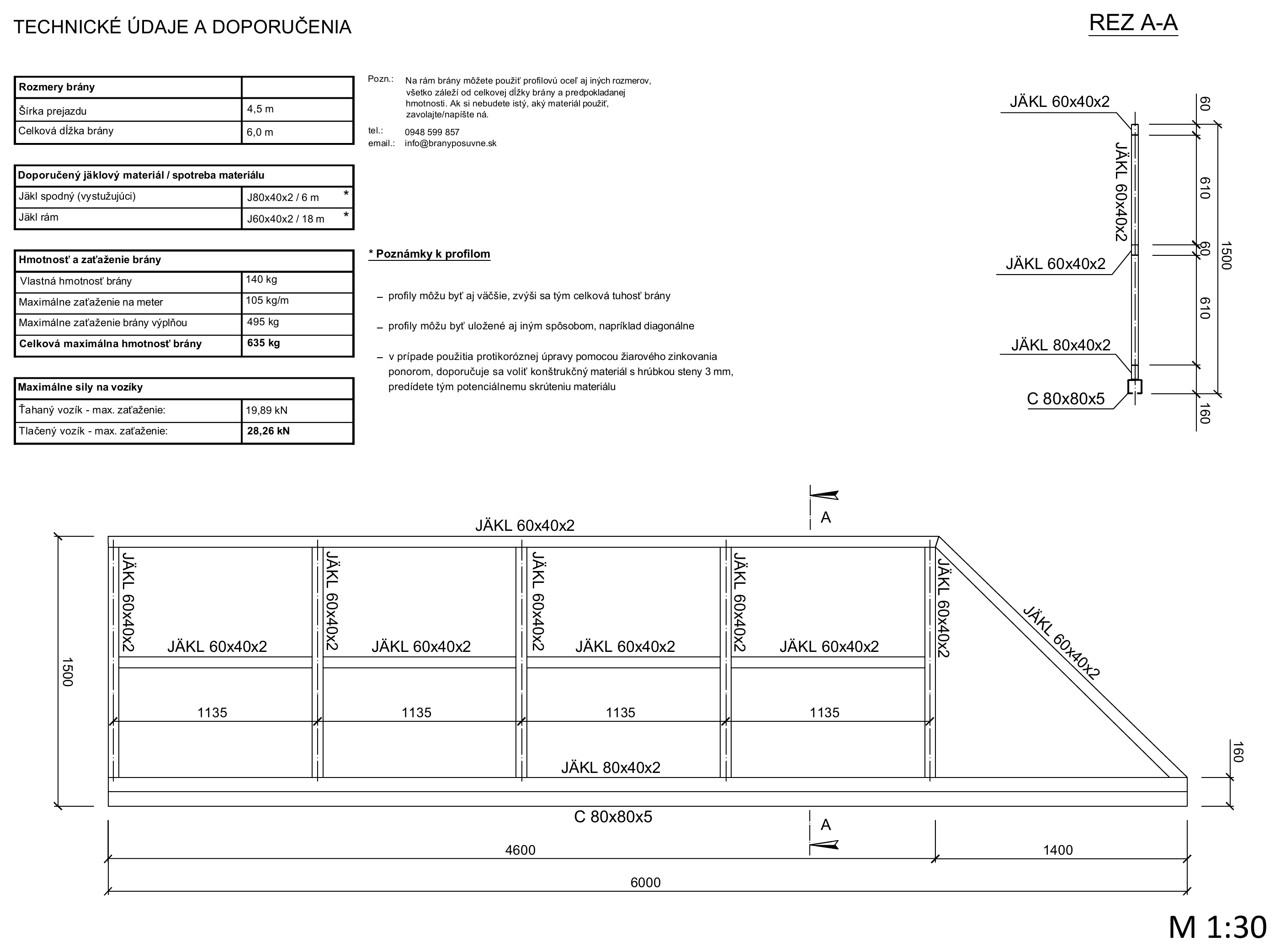

Πλάτος διέλευσης 4,5 m – κοντή έκδοση
Συνολικό μήκος 6 000 mm, πλαίσιο 4 600 mm, αντίβαρο 1 400 mm, ύψος πλαισίου 1 500 mm, προφίλ C 80 × 80 × 5 mm.

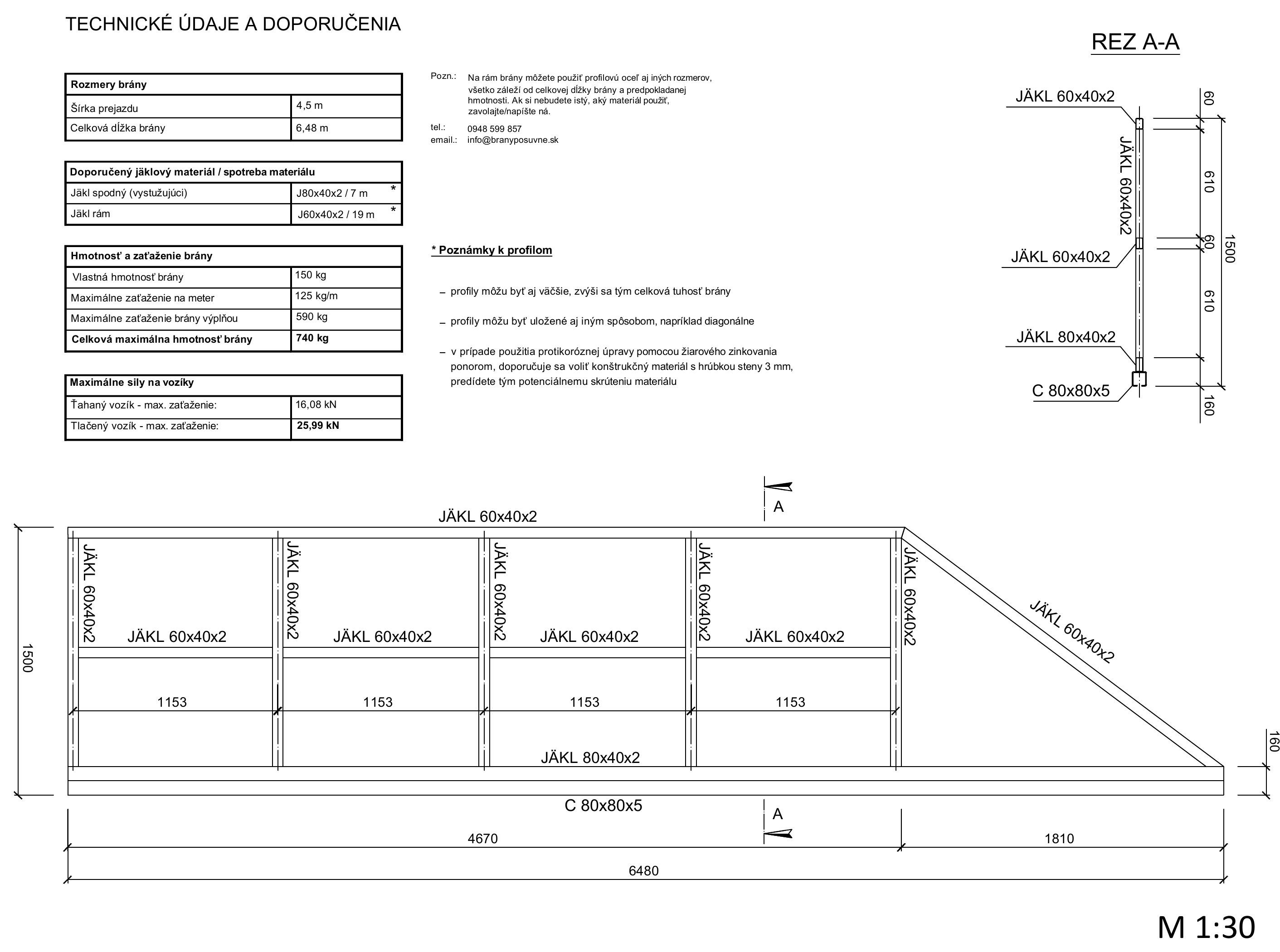

Πλάτος διέλευσης 4,5 m – πλήρης έκδοση
Συνολικό μήκος 6 480 mm, πλαίσιο 4 670 mm, αντίβαρο 1 810 mm, ύψος πλαισίου 1 500 mm, προφίλ C 80 × 80 × 5 mm.

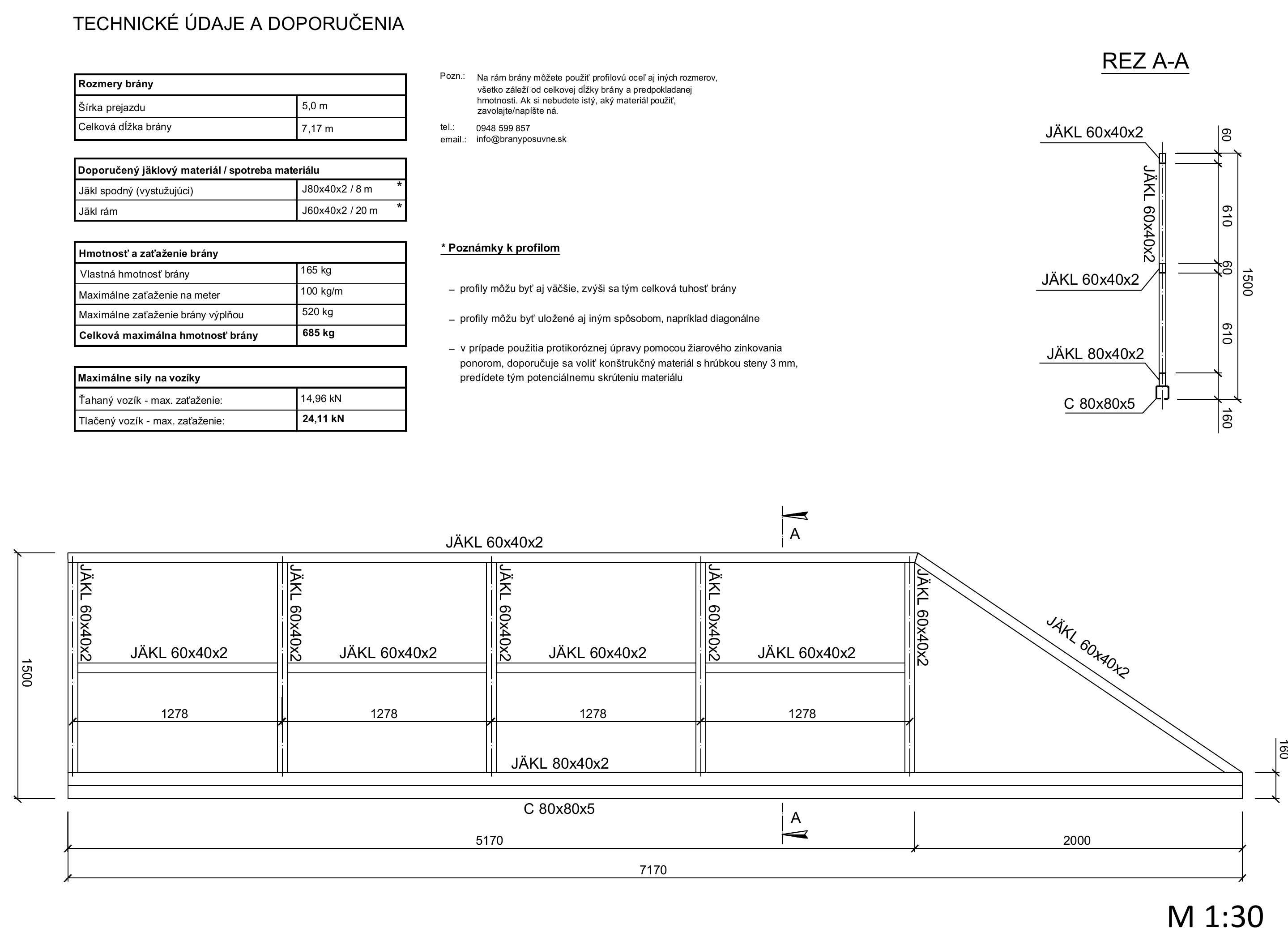

Πλάτος διέλευσης 5,0 m
Συνολικό μήκος 7 170 mm, πλαίσιο 5 170 mm, αντίβαρο 2 000 mm, ύψος πλαισίου 1 500 mm, προφίλ C 80 × 80 × 5 mm.

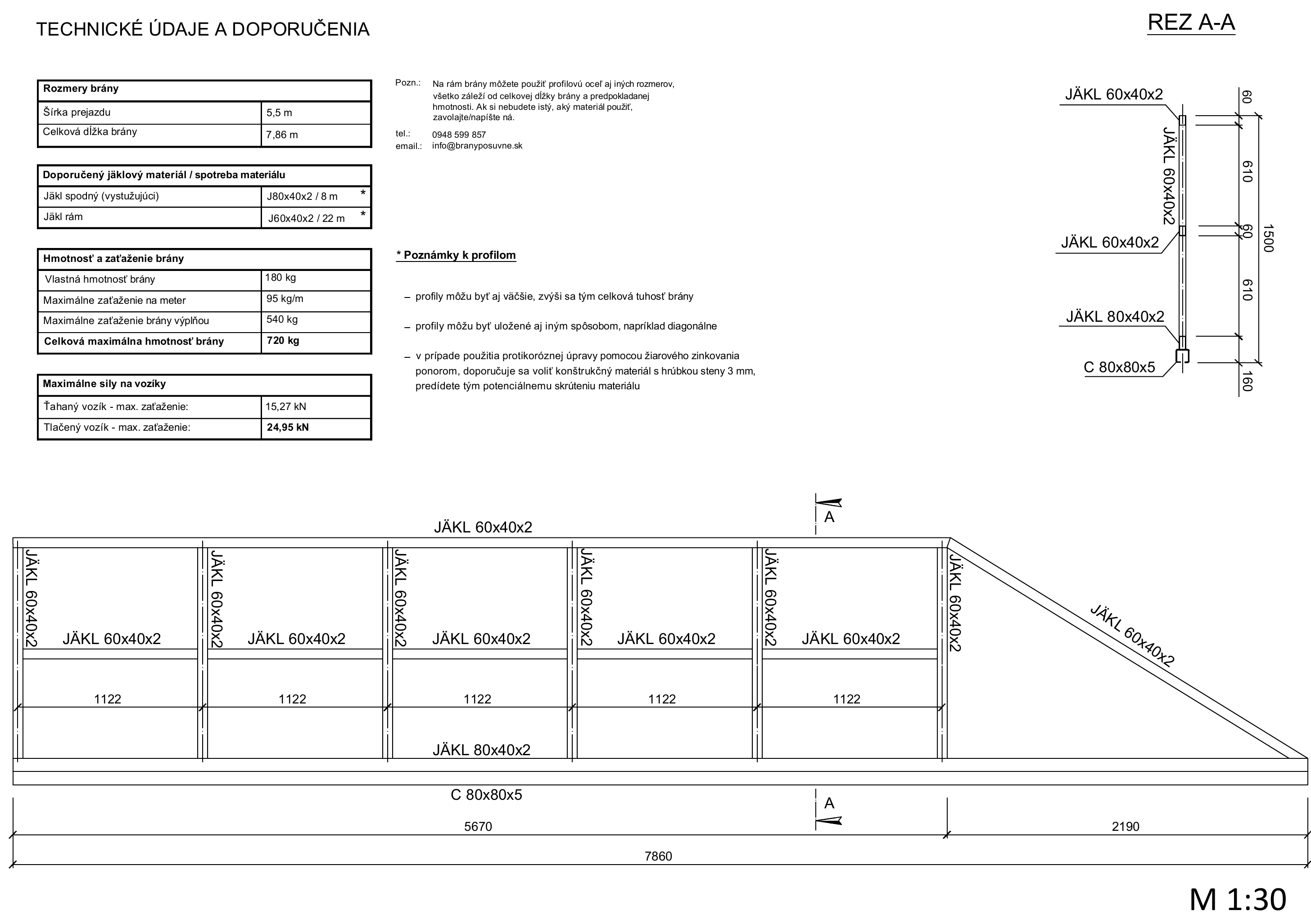

Πλάτος διέλευσης 5,5 m
Συνολικό μήκος 7 860 mm, πλαίσιο 5 670 mm, αντίβαρο 2 190 mm, ύψος πλαισίου 1 500 mm, προφίλ C 80 × 80 × 5 mm.

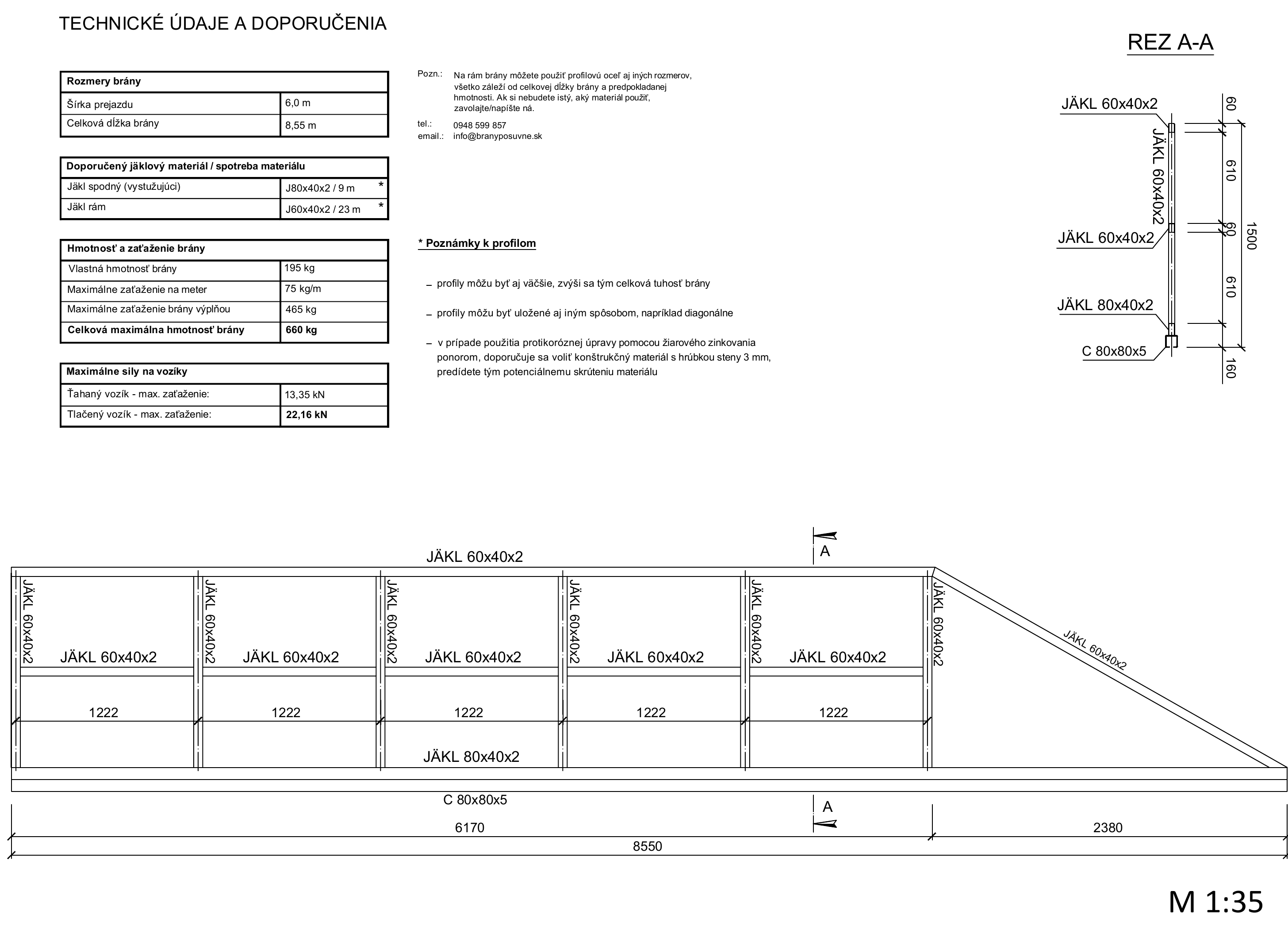

Πλάτος διέλευσης 6,0 m
Συνολικό μήκος 8 550 mm, πλαίσιο 6 170 mm, αντίβαρο 2 380 mm, ύψος πλαισίου 1 500 mm, προφίλ C 80 × 80 × 5 mm.

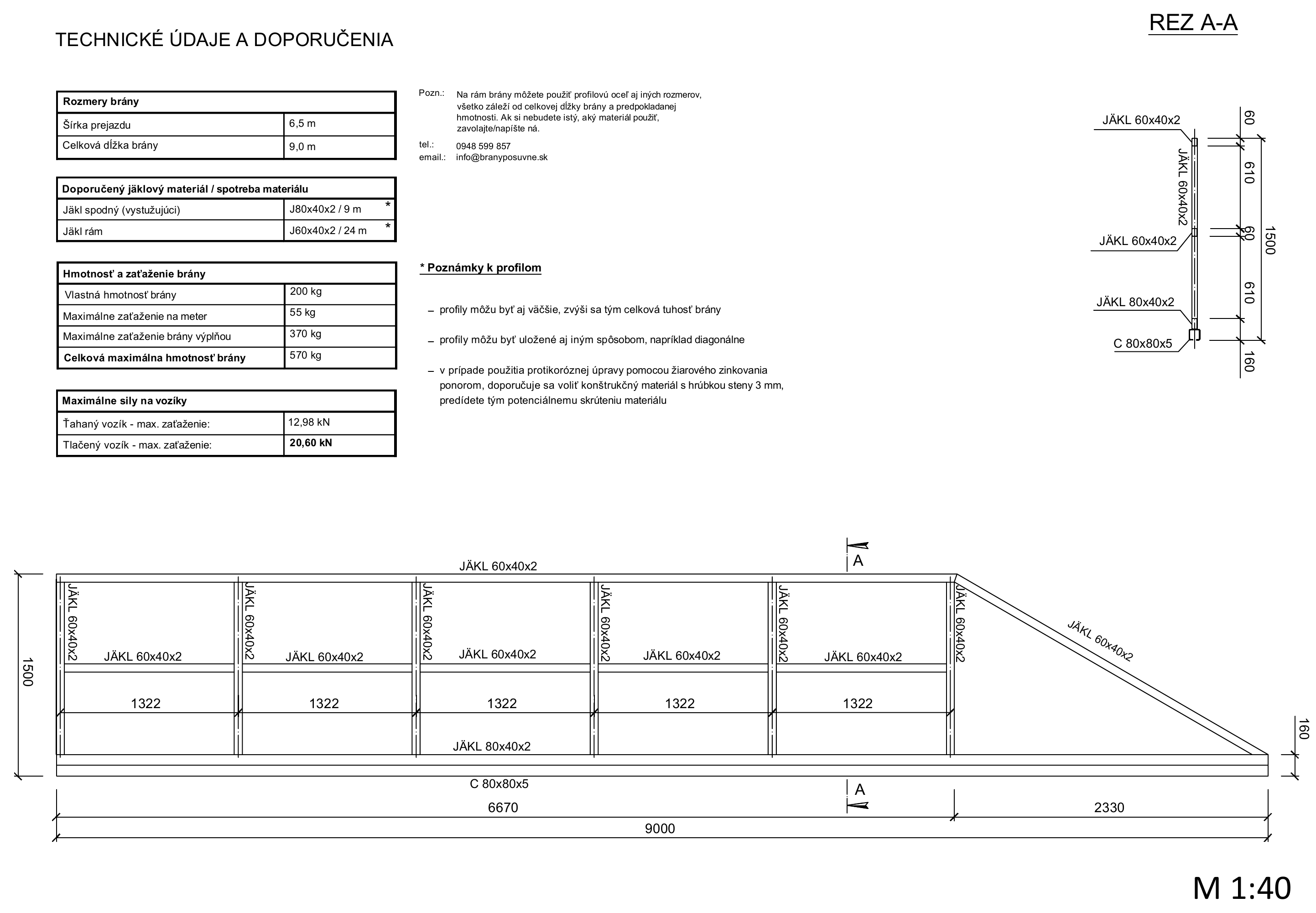

Πλάτος διέλευσης 6,5 m
Συνολικό μήκος 9 000 mm, πλαίσιο 6 670 mm, αντίβαρο 2 330 mm, ύψος πλαισίου 1 500 mm, προφίλ C 80 × 80 × 5 mm.
8. Συχνές ερωτήσεις και επόμενα βήματα
- Χρειάζεται η αυτοφερόμενη αυλόπορτα ξεχωριστή κλειδαριά;
Για χειροκίνητη αυλόπορτα, ναι· ο τρόπος κλειδώματος πρέπει να σχεδιαστεί ξεχωριστά. Στην αυλόπορτα με μηχανισμό κίνησης, η συγκράτηση στην κλειστή θέση εξαρτάται από το κιβώτιο μετάδοσης και τη ρύθμιση του συγκεκριμένου μηχανισμού. Αν απαιτείτε υψηλότερο επίπεδο φυσικής ασφάλειας, προσθέστε κατάλληλη κλειδαριά κατόπιν συνεννόησης με τον προμηθευτή· δεν πρέπει να εμποδίζει την απασφάλιση έκτακτης ανάγκης ή την ασφαλή λειτουργία.
Πώς χειρίζεται η αυλόπορτα;
Συνήθως με τηλεχειριστήριο, κουμπί, διακόπτη με κλειδί ή συμβατό σύστημα πρόσβασης. Οι επιτρεπόμενες είσοδοι και ο τρόπος προγραμματισμού καθορίζονται από τη μονάδα ελέγχου του μηχανισμού κίνησης.
Μπορεί ένα τηλεχειριστήριο να ελέγχει περισσότερες συσκευές;- Ναι, εφόσον οι συσκευές διαθέτουν συμβατούς δέκτες και το τηλεχειριστήριο έχει αρκετά κουμπιά ή κανάλια. Η συμβατότητα συχνότητας, κωδικοποίησης και δέκτη πρέπει να ελέγχεται πριν από την αγορά.
- Μπορώ να χρησιμοποιώ πρώτα την αυλόπορτα χειροκίνητα και να προσθέσω μηχανισμό κίνησης αργότερα;
- Ναι. Ωστόσο, κατά τη σκυροδέτηση, προετοιμάστε σωλήνες διέλευσης, χώρο και αγκυρώσεις για τον μελλοντικό μηχανισμό κίνησης, τα φωτοκύτταρα και τον φάρο. Το πλαίσιο πρέπει να επιτρέπει τη στερέωση της οδοντωτής κρεμαγιέρας, ενώ η χειροκίνητη αυλόπορτα χρειάζεται ασφαλές στοπ και κλείδωμα.
Τρέχοντα εξαρτήματα και συμβουλές από ειδικό
Το εγχειρίδιο σκόπιμα δεν αναφέρει τιμές, διαθεσιμότητα αποθέματος ή παλιό κατάλογο προϊόντων από PDF. Για την επιλογή των τρεχόντως διαθέσιμων εξαρτημάτων, χρησιμοποιήστε τις σταθερές κατηγορίες του ιστότοπου και ζητήστε να ελεγχθούν τα φορεία, το προφίλ C, ο μηχανισμός κίνησης και τα στοιχεία ασφαλείας με βάση το βάρος και τις διαστάσεις της αυλόπορτάς σας.
Δεν βρήκατε απάντηση; Καλέστε μας
Επικοινωνήστε μαζί μας. Θα σας βοηθήσουμε να επιλέξετε εξαρτήματα για τη συγκεκριμένη αυτοφερόμενη αυλόπορτά σας.
Τεχνική προειδοποίηση: Το εγχειρίδιο είναι πρακτικό βοήθημα και δεν υποκαθιστά τη μελέτη, τον στατικό έλεγχο ή τις ισχύουσες οδηγίες εγκατάστασης του κατασκευαστή του μηχανισμού κίνησης. Τα στοιχεία ασφαλείας και η ηλεκτρική εγκατάσταση πρέπει να σχεδιάζονται για τη συγκεκριμένη αυλόπορτα και σύμφωνα με τους ισχύοντες κανονισμούς.
Συντάχθηκε από τον μηχανικό Ján Kubíček.
