Nice Tub4000 – μηχανισμός κίνησης για συρόμενη πύλη έως 4000 kg/30 m


Διαθεσιμότητα προϊόντος: κατόπιν ερωτήματος

Το προϊόν ενδέχεται να μην είναι διαθέσιμο, επικοινωνήστε μαζί μας για περισσότερες πληροφορίες.


Nice Tub4000 – μηχανισμός κίνησης για συρόμενη πύλη έως 4000 kg/30 m Nice Tub4000 – μηχανισμός κίνησης για συρόμενη πύλη έως 4000 kg/30 m
NICE-TUB4000
κατόπιν ερωτήματος
1.919,64 € χωρίς ΦΠΑ
2.380,35 € με ΦΠΑ

 τεμ.
Βάρος
60 kg

Περιγραφή του προϊόντος Nice Tub4000 – μηχανισμός κίνησης για συρόμενη πύλη έως 4000 kg/30 m

NICE TUB4000 είναι ένας αυτόνομος βιομηχανικός μηχανισμός κίνησης για συρόμενη πύλη με βάρος έως 4 000 kg και μήκος έως 30 m. Διαθέτει τριφασικό κινητήρα 400 V AC, ενσωματωμένη μονάδα ελέγχου DPRO500, μηχανικό φρένο, ψύξη με ανεμιστήρα και γρανάζι για οδοντωτή ράγα module 6. Είναι μη αναστρέψιμος· σε περίπτωση διακοπής ρεύματος, το κιβώτιο μετάδοσης μπορεί να απασφαλιστεί και η πύλη να μετακινηθεί χειροκίνητα.

Γρήγορη πλοήγηση
Επιλογή μηχανισμού κίνησηςΜονάδα ελέγχου
Εξοπλισμός μηχανισμού κίνησηςΔιαστάσεις
Εγκατάσταση και οδοντωτή ράγαΤερματικοί διακόπτες
ΑπασφάλισηΚαλωδίωση
Σύνδεση και πολικότηταΦωτοκύτταρα
Πρώτη εκκίνησηΡυθμίσεις
ΤηλεχειριστήριαΑξεσουάρ
Διαγνωστικός έλεγχοςΈλεγχος και συντήρηση
ΠροδιαγραφέςΕγχειρίδιο PDF

Πότε να επιλέξετε το NICE TUB4000

Προορίζεται για μεγάλες και βαριές συρόμενες πύλες σε βιομηχανικούς χώρους. Κατά την επιλογή, λάβετε υπόψη το βάρος, το πραγματικό μήκος του φύλλου, την αντίσταση κατά την κίνηση, τον άνεμο και τον αριθμό των ανοιγμάτων και κλεισιμάτων. Η πύλη πρέπει να κινείται ομαλά με το χέρι, να μην ξεκινά να κινείται μόνη της και να διαθέτει σταθερά μηχανικά στοπ και προς τις δύο κατευθύνσεις.

Βάρος πύληςΈως 4 000 kg.
Μήκος πύληςΈως 30 m· όσο αυξάνεται το μήκος, μειώνεται ο επιτρεπόμενος αριθμός κύκλων ανά ώρα.
Τροφοδοσία συστήματος3~ 400 V AC ±10 %, 50 Hz· απαιτείται προστατευτική γείωση.
Οδοντωτή ράγαModule 6. Η οδοντωτή ράγα module 4, που χρησιμοποιείται σε μικρότερους μηχανισμούς κίνησης, δεν είναι εναλλάξιμη.

Αριθμός κύκλων ανάλογα με το μήκος του φύλλου

Μήκος φύλλουΜέγ. κύκλοι/ώρα
Έως 5 m42
Πάνω από 5 έως 10 m21
Πάνω από 10 έως 15 m14
Πάνω από 15 έως 20 m10
Πάνω από 20 έως 25 m8
Πάνω από 25 έως 30 m7

Ένας κύκλος είναι το πλήρες άνοιγμα και κλείσιμο. Κατά τον σχεδιασμό, τηρήστε ταυτόχρονα τα όρια διαστάσεων, βάρους και λειτουργίας· το μέγιστο βάρος από μόνο του δεν επιβεβαιώνει την καταλληλότητα για μια συγκεκριμένη πύλη. Για παράδειγμα, για φύλλο μήκους 30 m το όριο είναι 7 κύκλοι/ώρα.

Κατά την αντικατάσταση υπάρχοντος μηχανισμού κίνησης, πρέπει επίσης να ελεγχθούν τα αξεσουάρ, ο τρόπος σύνδεσης και ο διαθέσιμος χώρος εγκατάστασης.

Ενσωματωμένη μονάδα ελέγχου DPRO500

NICE DPRO500 είναι ενσωματωμένη στο TUB4000. Διαθέτει τέσσερις διακόπτες DIP, πλήκτρα Open/Stop/Close και υποδοχή SM για ραδιοφωνικό δέκτη. Τις τερματικές θέσεις του TUB4000 καθορίζουν οι μηχανικοί τερματικοί διακόπτες· η υποδοχή ENCODER δεν χρησιμοποιείται σε αυτήν την έκδοση.

Η δυνατότητα ρύθμισης της μονάδας ελέγχου για διαφορετική τροφοδοσία δεν μετατρέπει αυτόν τον κινητήρα σε μονοφασικό μηχανισμό κίνησης 230 V.. Το TUB4000 συνδέεται σύμφωνα με την πινακίδα και το διάγραμμα της τριφασικής έκδοσης 400 V.

Τι περιλαμβάνει ο μηχανισμός κίνησης και ποια εξαρτήματα πρέπει να προστεθούν

  • Κινητήρας με μειωτήρα, ενσωματωμένη μονάδα ελέγχου, μηχανικό φρένο και ανεμιστήρα.
  • Γρανάζι module 6, 18 δόντια.
  • Μηχανισμός απασφάλισης για χειροκίνητη μετακίνηση της πύλης.
  • Για την πλήρη αυτοματοποίηση πρέπει να προστεθούν κατάλληλη οδοντωτή ράγα, αγκυρώσεις, μηχανικά στοπ και διατάξεις ασφαλείας, ανάλογα με τη συγκεκριμένη πύλη. Για τον τηλεχειρισμό απαιτούνται συμβατός δέκτης και πομποί.

Κατά την παραγγελία, θα επιλέξουμε υλικά εγκατάστασης, οδοντωτή ράγα και παρελκόμενα συμβατά με το συγκεκριμένο σύστημα. Ο μεμονωμένος μηχανισμός κίνησης δεν αποτελεί πλήρη αυτόματη πύλη.

Διαστάσεις και χώρος εγκατάστασης

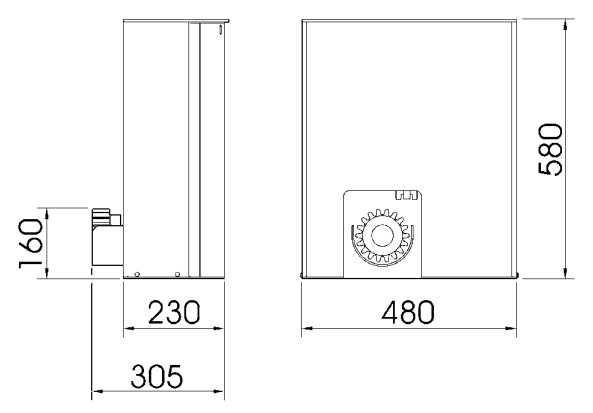

TUB4000 – αρχικό σχέδιο διαστάσεων σε χιλιοστά

Το σχέδιο αναφέρει ύψος 580 mm, πλάτος 480 mm, βάθος σώματος 230 mm και συνολική διάσταση έως το γρανάζι 305 mm. Ο άξονας του γραναζιού βρίσκεται στο σχέδιο σε ύψος 160 mm. Οι διαστάσεις είναι σε χιλιοστά. Αφήστε ελεύθερη πρόσβαση στη θυρίδα, στον μηχανισμό απασφάλισης, στον τερματικό διακόπτη και στα ηλεκτρικά χειριστήρια.

Εγκατάσταση βάσης, κινητήρα και οδοντωτής ράγας

Η εγκατάσταση, η σύνδεση και οι δοκιμές πρέπει να εκτελούνται από εξειδικευμένο τεχνικό. Πριν από οποιαδήποτε εργασία, αποσυνδέστε όλες τις παροχές ρεύματος και ασφαλίστε τις ώστε να μην ενεργοποιηθούν. Η βάση πρέπει να είναι σταθερή, οριζόντια και προστατευμένη από πλημμύρα. Κατά την προετοιμασία των σωλήνων διέλευσης, αποτρέψτε τη διείσδυση νερού και συμπυκνωμάτων στη μονάδα ελέγχου.

  1. Σε κατάλληλη υπάρχουσα βάση, χρησιμοποιήστε αγκύρωση ανάλογη με το υπόστρωμα. Για νέα βάση, προετοιμάστε το σκάμμα και τους σωλήνες διέλευσης· οι διαστάσεις της βάσης καθορίζονται ανάλογα με τον χώρο εγκατάστασης.
  2. Τοποθετήστε την πλάκα βάσης με τα τέσσερα αγκύρια παράλληλα με το φύλλο και οριζόντια. Η λεπτομέρεια του αγκυρίου αναφέρει προεξοχή σπειρώματος 55–60 mm. Αφήστε το σκυρόδεμα να ωριμάσει πλήρως.
  3. Τοποθετήστε τον κινητήρα στην πλάκα, ευθυγραμμίστε τον με το φύλλο και στερεώστε τον με τέσσερα παξιμάδια και ροδέλες. Για να συνεχίσετε τις εργασίες, απασφαλίστε το κιβώτιο μετάδοσης.
  4. Στερεώστε σταδιακά την οδοντωτή ράγα module 6 σε όλο το μήκος της διαδρομής. Μεταξύ της οδοντωτής ράγας και του γραναζιού διατηρήστε διάκενο 2–3 mm· το βάρος της πύλης δεν πρέπει να μεταφέρεται στον μηχανισμό κίνησης.
  5. Μετακινήστε την πύλη αρκετές φορές με το χέρι. Ελέγξτε την ευθυγράμμιση των δοντιών, την ομαλή διέλευση από τις ενώσεις της οδοντωτής ράγας και το ίδιο διάκενο σε όλο το μήκος.

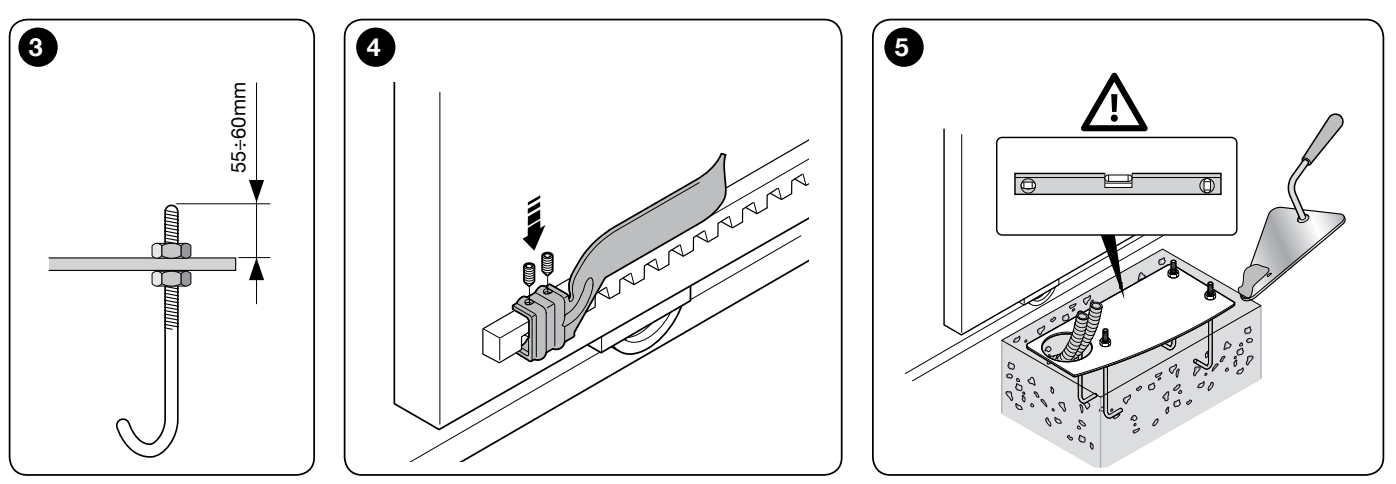

TUB4000 – αγκύριο 55–60 mm, βάση τερματικού διακόπτη και τοποθέτηση πλάκας βάσης

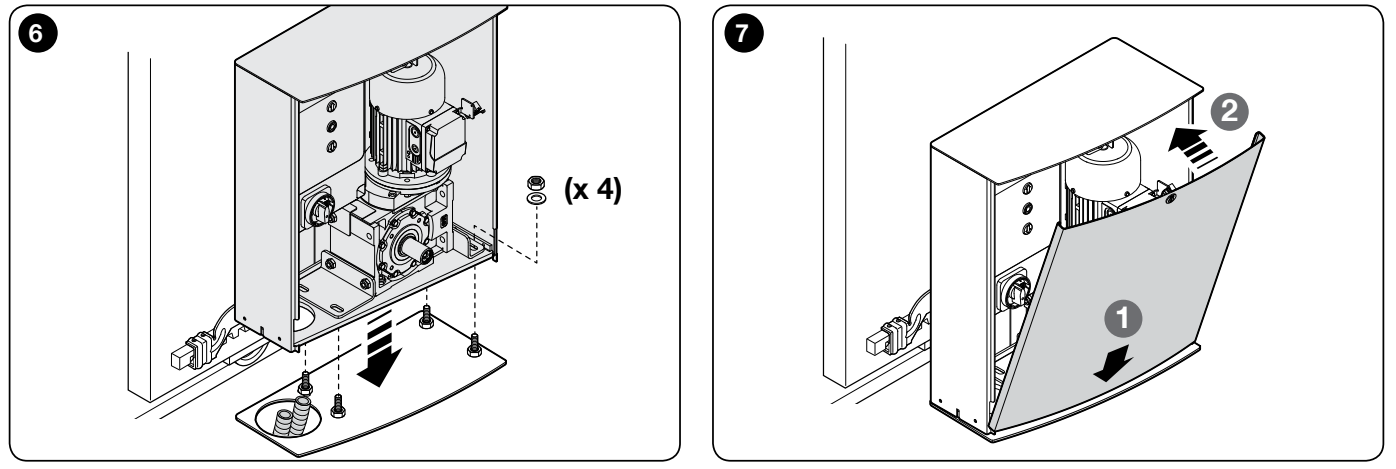

TUB4000 – στερέωση κινητήρα και τοποθέτηση καλύμματος

Τερματικοί διακόπτες και μηχανικά στοπ

Στερεώνονται δύο στηρίγματα στην οδοντωτή ράγα, τα οποία ενεργοποιούν τον μοχλό του τερματικού διακόπτη για το άνοιγμα και το κλείσιμο. Δεν υποκαθιστούν τα σταθερά μηχανικά στοπ της πύλης. Ο μοχλός πρέπει να κινείται ελεύθερα και τα στηρίγματα να ενεργούν προς τη σωστή κατεύθυνση.

Μετά την ενεργοποίηση του τερματικού διακόπτη, υπολογίστε ότι η πύλη θα συνεχίσει να κινείται για περίπου 2–3 cm. Ρυθμίστε τα στηρίγματα έτσι ώστε η πύλη να σταματά με ασφάλεια πριν από τα μηχανικά στοπ· ελέγξτε τη συνέχιση της κίνησης και με τον κινητήρα ζεστό.

Αν η συνέχιση της κίνησης είναι μεγαλύτερη, ο τεχνικός θα ελέγξει και θα ρυθμίσει το μηχανικό φρένο. Πριν από τη ρύθμιση, πρέπει να έχει διακοπεί η τροφοδοσία. Σύμφωνα με τις οδηγίες, το παξιμάδι στον άξονα σφίγγεται αρχικά κατά μισή στροφή δεξιόστροφα· το υπερβολικό σφίξιμο μπορεί να μπλοκάρει τον κινητήρα. Μετά τη ρύθμιση, πρέπει να επαναληφθούν οι δοκιμές.

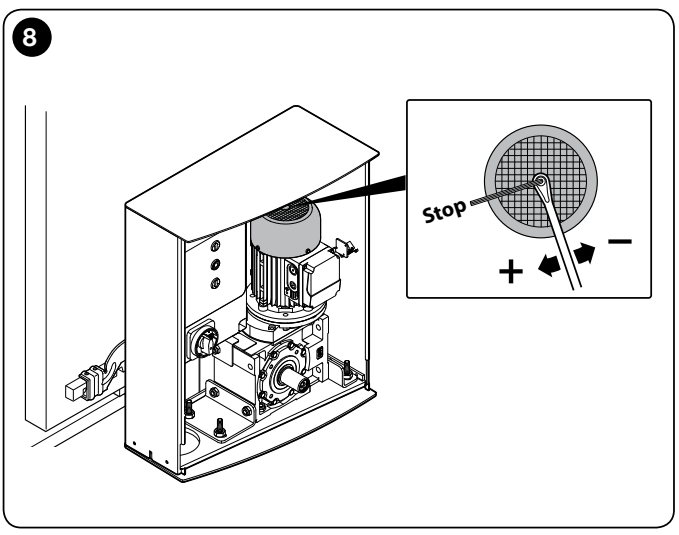

TUB4000 – ρύθμιση μηχανικού φρένου με αποσυνδεδεμένη τροφοδοσία

Απασφάλιση σε περίπτωση διακοπής ρεύματος

Η απασφάλιση πρέπει να γίνεται μόνο όταν η πύλη είναι ακίνητη και η τροφοδοσία απενεργοποιημένη. Ασφαλίστε το φύλλο ώστε να μην μπορεί να κινηθεί από μόνο του. Κατά την παράδοση, ο τεχνικός θα σας δείξει τη διαδικασία και θα σας παραδώσει τα κλειδιά.

  1. Ανοίξτε το μπροστινό κάλυμμα του μηχανισμού κίνησης όπως φαίνεται στην εικόνα.
  2. Τοποθετήστε το κλειδί Allen στον άξονα και χαλαρώστε πλήρως την εσωτερική βίδα όπως φαίνεται στην εικόνα.
  3. Αφαιρέστε το κλειδί και κλείστε τη θυρίδα. Μπορείτε να μετακινήσετε προσεκτικά την πύλη με το χέρι.
  4. Για να ασφαλίσετε ξανά τον μηχανισμό, ακολουθήστε τα βήματα με αντίστροφη σειρά. Ελέγξτε την εμπλοκή του μηχανισμού μετάδοσης κίνησης και το κλείσιμο της θυρίδας· ο μικροδιακόπτης ασφαλείας της πρέπει να είναι ενεργοποιημένος.

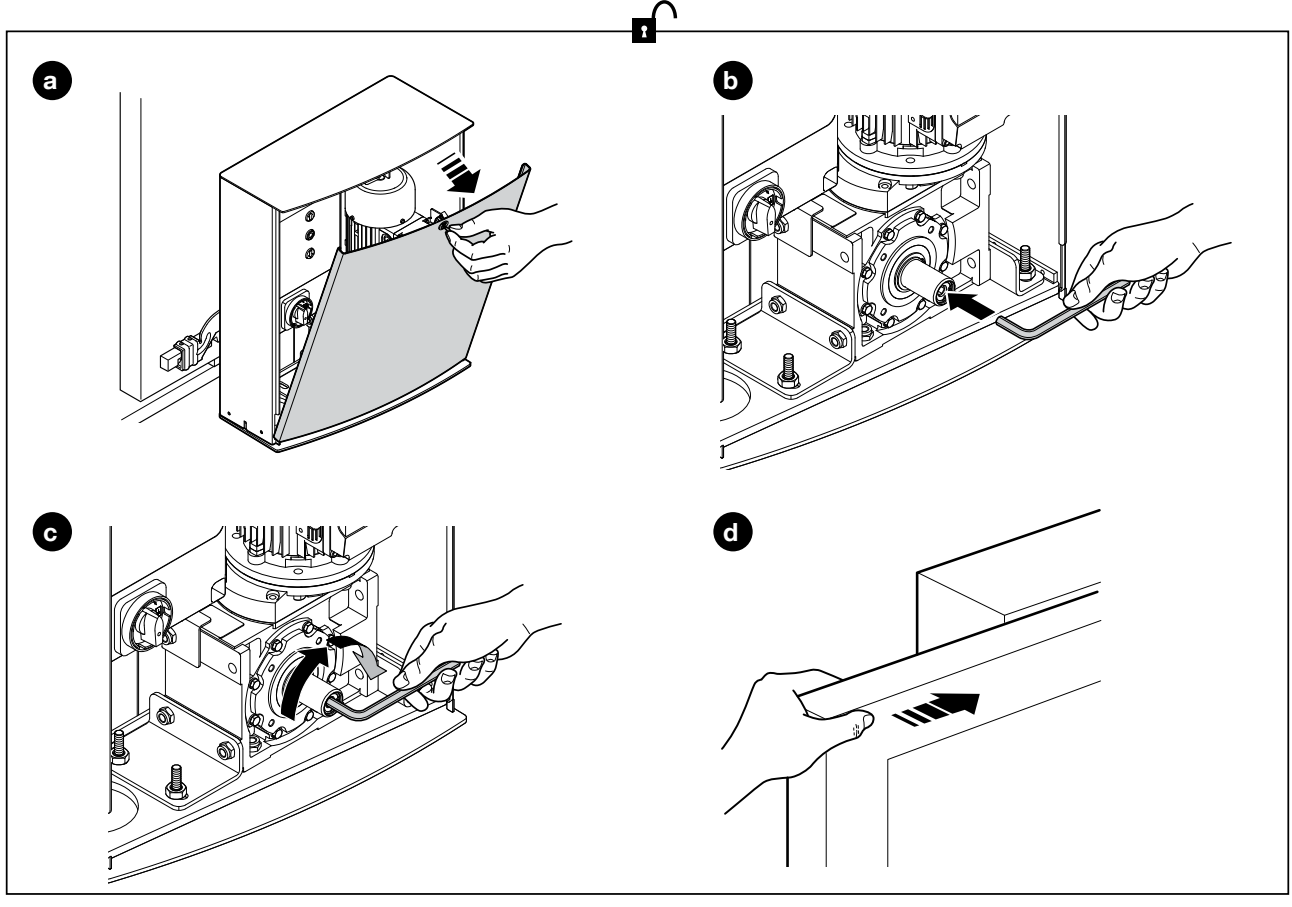

TUB4000 – άνοιγμα θυρίδας, απασφάλιση του μηχανισμού μετάδοσης κίνησης και χειροκίνητη κίνηση

Καλωδίωση για τυπική εγκατάσταση

ΣύνδεσηΚαλώδιοΜήκος
Τροφοδοσία προς τον μηχανισμό κίνησης4 × 1,5 mm²Έως 30 m
Φάρος2 × 1 mm²Έως 20 m
ΚεραίαΟμοαξονικό RG58Συνιστάται μήκος μικρότερο από 5 m
Πομπός φωτοκυττάρου TX2 × 0,25 mm²Έως 30 m
Δέκτης φωτοκυττάρου RX2 καλώδια 2 × 0,25 mm²Έως 30 m
Διακόπτης με κλειδί2 καλώδια 2 × 0,25 mm²Έως 50 m
Σταθερή / κινητή ακμή ασφαλείαςΑνάλογα με την ακμή και τη διεπαφήΑνάλογα με τη συγκεκριμένη συσκευή

Δύο καλώδια 2 × 0,25 mm² μπορούν να αντικατασταθούν από ένα καλώδιο 4 × 0,25 mm². Για τροφοδοσία άνω των 30 m, ο τεχνικός πρέπει να καθορίσει μεγαλύτερη διατομή και την κατάλληλη γείωση. Για γραμμές χαμηλής τάσης φωτοκυττάρων άνω των 30 m, οι οδηγίες απαιτούν θωράκιση γειωμένη μόνο στην πλευρά του πίνακα ελέγχου. Τα καλώδια πρέπει να είναι κατάλληλα για το περιβάλλον χρήσης· για εξωτερική εγκατάσταση, ο κατασκευαστής αναφέρει, για παράδειγμα, το H07RN-F.

Οι αναφερόμενες διατομές προέρχονται από τον πίνακα τυπικής εγκατάστασης TUB4000. Για φάρο 230 V συνδεδεμένο σύμφωνα με το διάγραμμα NDA040, απαιτείται επίσης ξεχωριστός ουδέτερος αγωγός N. Το τετραπολικό καλώδιο τροφοδοσίας 3 φάσεις + PE δεν περιλαμβάνει ουδέτερο. Επομένως, ο σχεδιασμός της τροφοδοσίας και της προστασίας πρέπει να λαμβάνει υπόψη τον πραγματικό εξοπλισμό.

Η κινητή ακμή ασφαλείας χρειάζεται σύνδεση που να παραμένει λειτουργική και κατά την κίνηση του φύλλου. Καθορίστε τον αριθμό των αγωγών και τη διεπαφή ανάλογα με τον τύπο της ακμής· το παράδειγμα δύο αγωγών από παλαιότερη τυπική εγκατάσταση δεν μπορεί να εφαρμοστεί σε κάθε ακμή OSE.

Συνδεσμολογία DPRO500 και πολικότητα ακροδεκτών

Όλες οι αλλαγές στη συνδεσμολογία, η τοποθέτηση του δέκτη και η σύνδεση της διεπαφής σέρβις γίνονται με αποσυνδεδεμένη την τροφοδοσία. Διαχωρίστε τις γραμμές ισχύος 400 V από τα σήματα χαμηλής τάσης. Ο αγωγός προστασίας PE, ο ουδέτερος N και το σήμα GND έχουν διαφορετικές λειτουργίες.

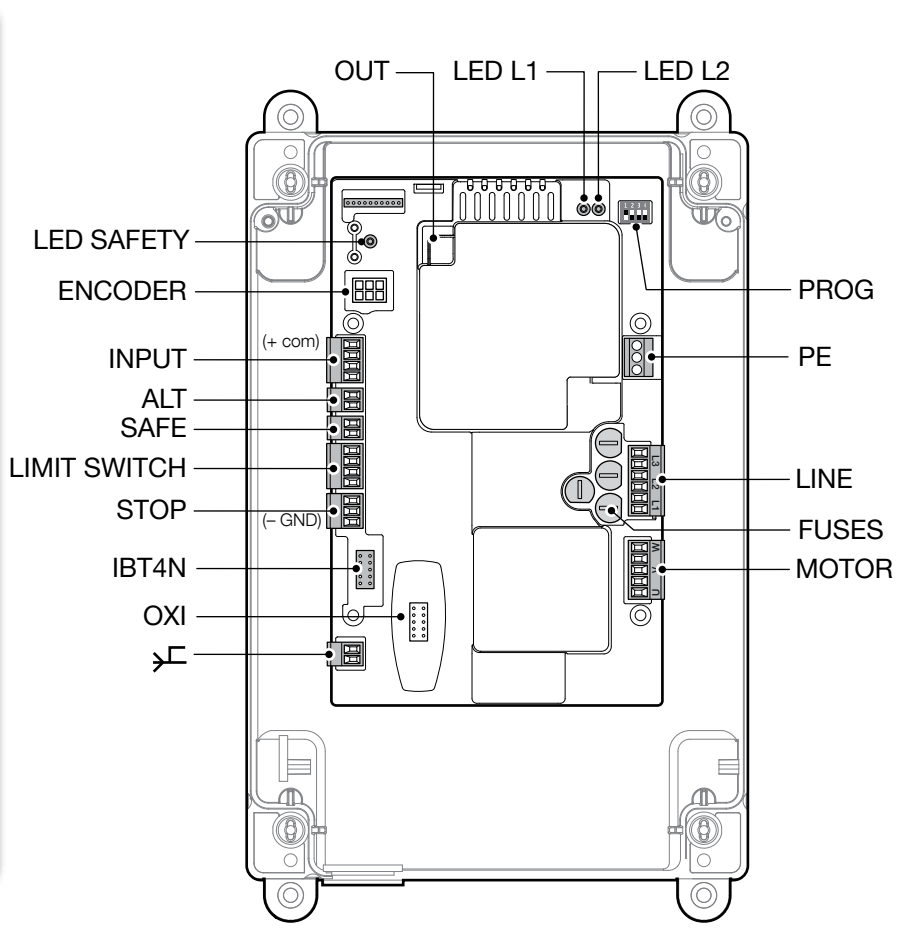

DPRO500 – διάταξη συνδέσμων, LED και διακοπτών προγραμματισμού

Σύνδεσμος / ακροδέκτηςΛειτουργία
LINE L1–L2–L3 / PEΤριφασική τροφοδοσία 400 V και προστατευτική γείωση.
MOTOR U–V–WΣύνδεση κινητήρα· δεν αφορά πολικότητα DC +/−.
INPUT 8 COMMONΚοινό σημείο των εισόδων ελέγχου και +24 V DC για τα εξαρτήματα.
STOP 7 GNDΑρνητικό − / 0 V DC των εξαρτημάτων. Μεταξύ των INPUT 8 (+) και STOP 7 (−) υπάρχει τάση 24 V DC, μέγ. 100 mA.
INPUT 9 OPENΕπαφή NO χωρίς δυναμικό για άνοιγμα, σε σχέση με το 8 COMMON.
INPUT 10 CLOSEΕπαφή NO χωρίς δυναμικό για κλείσιμο, σε σχέση με το 8 COMMON.
INPUT 11 ING1 / PHOTOΕργοστασιακή ρύθμιση φωτοκυττάρου: επαφή NC χωρίς δυναμικό, σε σχέση με το 8 COMMON. Μπορεί να ρυθμιστεί άλλη λειτουργία μέσω OVIEW.
ALTΕίσοδος ασφαλείας NC για διακοπή· δεν είναι τροφοδοσία εξαρτημάτων.
SAFEΘερμική προστασία κινητήρα σε έκδοση με μηχανικούς τερματικούς διακόπτες.
LIMIT SWITCH 1 / 2 / 3 / 4Κοινή επαφή / άνοιγμα / προτερματικός διακόπτης κλεισίματος / κλείσιμο, ανάλογα με τη συγκεκριμένη καλωδίωση του κινητήρα.
STOP 5 / 6 / 7Είσοδος ακμής ασφαλείας: 5 +12 V DC (καφέ αγωγός OSE), 6 σήμα S (πράσινος), 7 GND − (λευκός).
STOP 6–7, ακμή 8k2Σύνδεση ακμής με αντίσταση 8,2 kΩ μεταξύ σήματος και GND, σύμφωνα με το διάγραμμα. Δεν χρησιμοποιεί τον ακροδέκτη τροφοδοσίας 5.
PUSH BUTTONSΚουμπιά στο κάλυμμα: Open / Stop / Close.
OXI / SMΠρόσθετος ραδιοδέκτης του αντίστοιχου τύπου.
IBT4NΣύνδεση του προγραμματιστή OVIEW μέσω της διεπαφής IBT4N.
OUT / NDA040Επέκταση με δύο εξόδους ρελέ με επαφές χωρίς δυναμικό· οι λειτουργίες προγραμματίζονται μέσω OVIEW.
ENCODERΔεν χρησιμοποιείται στο TUB4000 με μηχανικούς τερματικούς διακόπτες.

Το COMMON 8 είναι θετική παροχή χαμηλής τάσης, όχι ο ουδέτερος αγωγός δικτύου N. Σε ακμή OSE, η τροφοδοσία 12 V από τον ακροδέκτη 5 δεν πρέπει να συγχέεται με τα 24 V για τα φωτοκύτταρα. Στις εισόδους ελέγχου INPUT, ALT ή στις επαφές των φωτοκυττάρων δεν συνδέεται τάση δικτύου. Οι έξοδοι ρελέ NDA040 αποτελούν ξεχωριστό κύκλωμα για φορτίο σύμφωνα με διαγράμματα φάρου.

Ακμή ασφαλείας 8k2 ή OSE

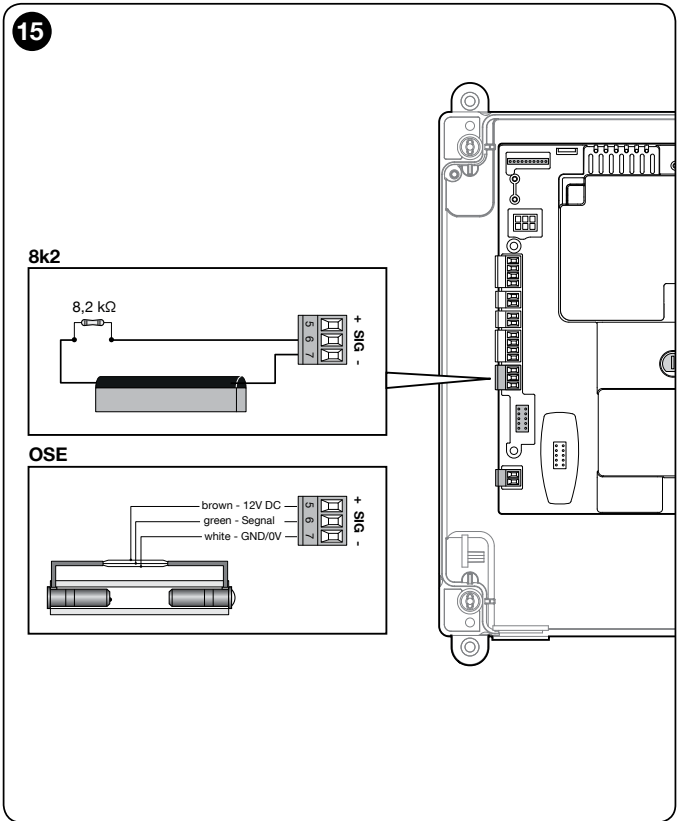

DPRO500 – ωμική ακμή 8,2 kΩ και οπτική ακμή OSE στους ακροδέκτες 5–6–7

Όταν ενεργοποιηθεί η είσοδος της ακμής ασφαλείας, η κίνηση σταματά και ακολουθεί σύντομη αντιστροφή. Κατά τη διαδικασία εκμάθησης, το DPRO500 αναγνωρίζει τον συνδεδεμένο τύπο 8k2 ή OSE. Αν αλλάξει η ακμή ή η καλωδίωσή της, πρέπει να επαναληφθεί η αναγνώριση. Κατά τη διαδικασία εκμάθησης πρέπει να είναι συνδεδεμένη στην είσοδο STOP SAFETY EDGE τουλάχιστον μία συσκευή ασφαλείας· το φωτοκύτταρο στην INPUT 11 από μόνο του δεν την υποκαθιστά. Η ακμή δεν υποκαθίσταται με γεφυρωτή καλωδίωση.

Οι ακμές NO ή NC απαιτούν σύνδεση με αντίσταση 8,2 kΩ ακριβώς σύμφωνα με τις οδηγίες. Πολλαπλές ακμές πρέπει να σχεδιάζονται ως ένα ενιαίο επιτηρούμενο κύκλωμα με τον κατάλληλο τερματισμό· μην τις συνδέετε αυθαίρετα μεταξύ τους. Για ημιαυτόματη λειτουργία, οι οδηγίες απαιτούν ενεργή ακμή ασφαλείας· για αυτόματη λειτουργία απαιτείται επιπλέον τουλάχιστον ένα ζεύγος φωτοκυττάρων.

Φωτοκύτταρα για DPRO500

Χρησιμοποιήστε φωτοκύτταρα με έξοδο ρελέ και κατάλληλη τροφοδοσία, για παράδειγμα NICE EPM. Το DPRO500 δεν διαθέτει BlueBUS, επομένως το EPMB δεν συνδέεται στην INPUT ως υποκατάστατο του EPM. Για τη βασική λειτουργία PHOTO, η ING1 παραμένει στην προεπιλεγμένη ρύθμιση φωτοκυττάρου.

Επιλέξτε την εμβέλεια των φωτοκυττάρων ανάλογα με το πλάτος του ανοίγματος διέλευσης. Το EPM έχει ωφέλιμη εμβέλεια 15 m· ο κατασκευαστής αναφέρει μέγιστη εμβέλεια 30 m. Για απόσταση TX–RX άνω των 10 m, ο τεχνικός πρέπει να ρυθμίσει τον βραχυκυκλωτήρα +10m στον δέκτη RX σύμφωνα με τις οδηγίες του EPM. Η ομίχλη, η βροχή και η σκόνη μπορούν να μειώσουν την εμβέλεια κατά 50%, επομένως η μέγιστη τιμή των 30 m δεν εγγυάται αξιόπιστη κάλυψη ανοίγματος αντίστοιχου πλάτους. Επιλέξτε κατάλληλο μοντέλο για τη συγκεκριμένη θέση και ελέγξτε τη λειτουργία του.

EPMDPRO500
TX και RX 1Θετικό + → INPUT 8 COMMON, +24 V DC.
TX και RX 2Αρνητικό − → STOP 7 GND, 0 V DC.
RX 4 COM→ INPUT 8 COMMON.
RX 5 NC→ INPUT 11 ING1 / PHOTO.
RX 3 NOΔεν χρησιμοποιείται για τη λειτουργία ασφαλείας PHOTO.
ΚατανάλωσηΤο ζεύγος EPM έχει μέγιστη κατανάλωση περίπου 55 mA. Η έξοδος της μονάδας ελέγχου παρέχει συνολικά μέγιστο ρεύμα 100 mA· δύο τέτοια ζεύγη απαιτούν διαφορετικό σχεδιασμό τροφοδοσίας.

NICE EPM – τροφοδοσία DC 1 + και 2 −· επαφές ρελέ 3 NO, 4 COM και 5 NC

Τοποθετήστε τα φωτοκύτταρα αντικριστά και ελέγξτε την ευθυγράμμισή τους. Για πολλαπλά ζεύγη, αξιολογήστε τις μεταξύ τους παρεμβολές και τη συνολική κατανάλωση. Ο συγχρονισμός EPM που περιγράφεται για τροφοδοσία AC δεν λειτουργεί αυτόματα με τροφοδοσία DC από το DPRO500. Τυχόν ξεχωριστή τροφοδοσία για τα φωτοκύτταρα και τα κυκλώματα ασφαλείας πρέπει να σχεδιαστεί από τεχνικό.

Φάρος και ενδεικτική λυχνία κατάστασης

Για εξωτερικό φάρο, το DPRO500 χρησιμοποιεί την κάρτα επέκτασης NDA040. Οι έξοδοι ρελέ της είναι χωρίς δυναμικό· δεν παρέχουν από μόνες τους τροφοδοσία στον φάρο. Ο τεχνικός ρυθμίζει τη λειτουργία μέσω του OVIEW. Για 230 V AC, NICE ELAC η σύνδεση στο αρχικό διάγραμμα παρακάτω περιλαμβάνει και τον αγωγό N από την παροχή δικτύου. Το ELAC δεν συνδέεται σε τάση 400 V μεταξύ φάσεων.

TUB4000 – σύνδεση φάρου 230 V AC μέσω της κάρτας ρελέ NDA040· ξεχωριστός αγωγός N

Το διάγραμμα δείχνει τη λειτουργική σύνδεση του φάρου και της κεραίας του. Το τρέχον μοντέλο ELAC έχει δικούς του ακροδέκτες, σύμφωνα με τις οδηγίες του. Η ένδειξη AERIAL αφορά την κεραία· η τροφοδοσία του φάρου συνδέεται στο FLASH. Με τροφοδοσία AC δεν υπάρχει πολικότητα DC +/−.

Η ξεχωριστή ενδεικτική λυχνία κατάστασης στην πλακέτα των κουμπιών διαθέτει ακροδέκτη 1 αρνητικό − και 2 θετικό +, 24 V DC, μέγ. 5 W και καλώδιο μήκους έως 2 m. Αυτή η έξοδος δεν προστατεύεται από βραχυκύκλωμα και δεν υποκαθιστά την τροφοδοσία του φάρου ή των φωτοκυττάρων.

DPRO500 – ενδεικτική λυχνία κατάστασης στην πλακέτα των κουμπιών: 1 − και 2 +

Πρώτη ενεργοποίηση και εκμάθηση TUB4000

Πριν από την εκμάθηση, ρυθμίστε τα στηρίγματα των μηχανικών τερματικών διακοπτών, ελέγξτε το φρένο, την ασφάλιση του μειωτήρα και τον εξοπλισμό ασφαλείας. Ξεκινήστε με και τους τέσσερις διακόπτες DIP στη θέση OFF. Η διαδρομή πρέπει να είναι ελεύθερη. Σε μακριά πύλη, ο τεχνικός πρέπει να ελέγξει και το χρονικό όριο κίνησης· η αρχική ρύθμιση 60 s ενδέχεται να μην επαρκεί για ολόκληρη τη διαδρομή και ρυθμίζεται μέσω OVIEW.

  1. Μετά την ενεργοποίηση, ελέγξτε την πράσινη λυχνία LED L2 OK, η οποία πρέπει να αναβοσβήνει τακτικά, περίπου μία φορά το δευτερόλεπτο. Η κόκκινη λυχνία SAFETY πρέπει να παραμένει σταθερά αναμμένη. Ελέγξτε επίσης την κατάσταση των φωτοκυττάρων. Αν η κατάσταση δεν είναι σωστή, διακόψτε την τροφοδοσία και διορθώστε το πρόβλημα.
  2. Για την αναγνώριση της εισόδου ασφαλείας, ρυθμίστε DIP 1 ON. Η πράσινη λυχνία LED αναβοσβήνει γρήγορα και η κόκκινη είναι σβηστή. Κρατήστε πατημένο το STOP για περίπου 3 s, μέχρι η κόκκινη λυχνία LED να ανάψει σταθερά, και έπειτα αφήστε το κουμπί.
  3. Συνεχίστε χωρίς διακοπή με την εκμάθηση των θέσεων. Ρυθμίστε το DIP 1 στη θέση OFF· οι υπόλοιποι διακόπτες DIP παραμένουν στη θέση OFF. Κρατήστε πατημένο το κουμπί Open μέχρι η πύλη να ανοίξει πλήρως και να σταματήσει στον τερματικό διακόπτη ανοίγματος· στη συνέχεια κρατήστε πατημένο το Close μέχρι να κλείσει πλήρως και να σταματήσει στον τερματικό διακόπτη κλεισίματος.
  4. Αν το Open κινεί την πύλη προς την αντίθετη κατεύθυνση, σταματήστε αμέσως και διακόψτε την τροφοδοσία. Ο τεχνικός πρέπει να αλλάξει τη σύνδεση των αγωγών του κινητήρα V και W σύμφωνα με το διάγραμμα και να ελέγξει ξανά την κατεύθυνση και τη σωστή λειτουργία των τερματικών διακοπτών.
  5. Όταν αναβοσβήσει τρεις φορές η κόκκινη λυχνία και ακολουθήσει παύση, επιβεβαιώστε το σφάλμα με το κουμπί STOP. Στη συνέχεια, με την τροφοδοσία διακομμένη, διορθώστε την αντιστροφή των συνδέσεων του τερματικού διακόπτη ανοίγματος και του τερματικού διακόπτη κλεισίματος και επαναλάβετε την αναγνώριση. Εννέα αναλαμπές υποδεικνύουν σφάλμα εκμάθησης θέσεων· αφού διορθώσετε την αιτία, σύμφωνα με τις οδηγίες, διαγράψτε τη μνήμη της μονάδας ελέγχου και επαναλάβετε την αναγνώριση της συσκευής ασφαλείας και των θέσεων.
  6. Επαναλάβετε τις δοκιμές κίνησης, επιβράδυνσης και ακινητοποίησης, της ακμής, των φωτοκυττάρων και του STOP. Ενεργοποιήστε την επιλεγμένη ημιαυτόματη ή αυτόματη λειτουργία μόνο αφού ολοκληρωθεί επιτυχώς ο έλεγχος.

Η εκμάθηση των συσκευών ασφαλείας και των θέσεων πραγματοποιείται διαδοχικά. Αν διακοπεί, πρέπει να επαναληφθεί η διαδικασία αναγνώρισης. Μην συγχέετε τη λυχνία LED SAFETY της αλυσίδας ασφαλείας με την κόκκινη διαγνωστική λυχνία LED L1 WARNING.

Τρόποι λειτουργίας DPRO500

DIP 1 / 2 / 3 / 4Λειτουργία
OFF / OFF / OFF / OFFΠαρουσία χειριστή: κίνηση όσο κρατιέται πατημένο το αντίστοιχο χειριστήριο.
ON / κατά βούληση / OFF / OFFΑναγνώριση συσκευών και θέσεων σύμφωνα με την παραπάνω διαδικασία.
OFF / OFF / OFF / ONΒιομηχανική λειτουργία: ημιαυτόματο άνοιγμα, κλείσιμο με παρουσία χειριστή· μετά την εκμάθηση των θέσεων.
OFF / OFF / ON / OFFΗμιαυτόματη λειτουργία· μετά την εκμάθηση των θέσεων.
OFF / OFF / ON / ONΑυτόματη λειτουργία με ρυθμιζόμενο χρόνο παύσης· μετά την εκμάθηση των θέσεων.

Το DIP 2 αλλάζει τη φορά του κωδικοποιητή. Σε TUB4000 με μηχανικούς διακόπτες, μην το χρησιμοποιείτε για να διορθώσετε τη λανθασμένη φορά του κινητήρα. Αν ρυθμίζετε τις λειτουργίες μέσω OVIEW, το εγχειρίδιο απαιτεί οι διακόπτες DIP να είναι OFF.

Ρύθμιση χρόνου παύσης πριν από το αυτόματο κλείσιμο

  1. Μετά την επιτυχή εκμάθηση των θέσεων, ρυθμίστε τα DIP 3 και 4 στη θέση ON.
  2. Δώστε εντολή για πλήρες άνοιγμα. Μετρήστε τον επιθυμητό χρόνο παύσης από τη στιγμή που επιτευχθεί η ανοιχτή θέση.
  3. Μετά τη λήξη αυτού του χρόνου παύσης, δώστε εντολή κλεισίματος· η μονάδα ελέγχου θα αποθηκεύσει τον χρόνο.
  4. Για να τον αλλάξετε, ρυθμίστε τα DIP 3 και 4 στη θέση OFF και ξανά στη θέση ON και, στη συνέχεια, επαναλάβετε τη διαδικασία. Η μετακίνηση του DIP 4 στη θέση OFF διαγράφει τον αποθηκευμένο χρόνο παύσης.

Οι σύνθετες ρυθμίσεις, η λειτουργία της εισόδου ING1, το χρονικό όριο και οι έξοδοι ρελέ μπορούν να διαχειριστούν μέσω IBT4N και OVIEW. Συνδέετε και αποσυνδέετε τη διεπαφή μόνο όταν η τροφοδοσία είναι απενεργοποιημένη.

Τηλεχειρισμός TUB4000

Η πλακέτα διαθέτει υποδοχή SM για δέκτες SMXI, SMXIS, OXI ή αντίστοιχο συμβατό τύπο. NICE OXIBD επιλέγεται σε συνδυασμό με συμβατά τηλεχειριστήρια σύμφωνα με το πρωτόκολλο ασύρματης επικοινωνίας. Τοποθετείτε τον δέκτη μόνο όταν η τροφοδοσία είναι αποσυνδεδεμένη· οι κωδικοί των τηλεχειριστηρίων αποθηκεύονται στη μνήμη του.

Έξοδος δέκτη στην προεπιλεγμένη λειτουργίαΕντολή DPRO500
1Βηματική λειτουργία
2Μερικό άνοιγμα· από το εργοστάσιο ρυθμισμένο στο μισό, με δυνατότητα αλλαγής
3Άνοιγμα
4Κλείσιμο

Στον OXIBD, η εξωτερική κεραία συνδέεται απευθείας στους ακροδέκτες του δέκτη σύμφωνα με το εγχειρίδιό του· το παλαιότερο διάγραμμα κεραίας στην κύρια πλακέτα δεν ισχύει αυτομάτως για αυτόν. Η διαδικασία σύζευξης και διαγραφής εξαρτάται από τον συγκεκριμένο δέκτη. Η επαναφορά του DPRO500 δεν υποκαθιστά τη διαχείριση των τηλεχειριστηρίων στον δέκτη.

Παρελκόμενα για TUB4000

ΕξάρτημαΕπιλογή
ΦωτοκύτταραNICE EPM με επαφή NC ρελέ· τηρείτε την πολικότητα DC και το μέγιστο φορτίο εξόδου των 100 mA.
ΦάροςNICE ELAC 230 V AC μέσω NDA040 και κατάλληλα τροφοδοτημένου κυκλώματος ρελέ, σύμφωνα με το διάγραμμα.
Ακμή ασφαλείαςΑντιστάσεως 8k2 ή OSE, ανάλογα με την είσοδο ακμής του DPRO500.
Ασύρματος δέκτηςNICE OXIBD ή άλλος αντίστοιχος υποστηριζόμενος δέκτης SM· επιλέξτε και συμβατά τηλεχειριστήρια.
ΠρογραμματισμόςNICE IBT4N + OVIEW για ρύθμιση και διάγνωση.
Μονάδα ελέγχουNICE DPRO500 με κουτί ως αυτοτελές είδος σέρβις. Η μονάδα επέκτασης PIU από το παλιό A500 δεν αποτελεί υποκατάστατο του NDA040.

Δύο αντικριστά συρόμενα φύλλα

Κάθε φύλλο απαιτεί δικό του μοτέρ, μονάδα ελέγχου και τερματικούς διακόπτες. Η διασύνδεση δύο DPRO500 έχει ξεχωριστό διάγραμμα στο εγχειρίδιο· η λειτουργία Open ρυθμίζεται μέσω OVIEW ως λειτουργία κοινόχρηστης εγκατάστασης. Η ενεργοποίηση της ακμής ασφαλείας, του κόκκινου STOP και της θερμικής προστασίας σε αυτό το διάγραμμα επηρεάζει μόνο το αντίστοιχο φύλλο. Τον συνολικό σχεδιασμό προστασίας και των δύο φύλλων πρέπει να αναλάβει τεχνικός.

Διαγνωστικός έλεγχος DPRO500

Μετρήστε την ομάδα αναλαμπών ανάμεσα στις παύσεις και διακρίνετε το χρώμα της λυχνίας LED. Η πράσινη L2 OK υποδεικνύει την κατάσταση λειτουργίας, ενώ η κόκκινη L1 WARNING υποδεικνύει σφάλμα. Η λυχνία LED SAFETY παραμένει αναμμένη όταν το κύκλωμα ασφαλείας είναι κλειστό· αν σβήσει, ελέγξτε τα ALT και STOP στο κάλυμμα, τη θερμική προστασία και την απασφάλιση.

Πράσινη L2Σημασία
Τακτική αναλαμπή περίπου 1×/sΚανονική λειτουργία της μονάδας ελέγχου μετά την αρχική ένδειξη.
2 αναλαμπέςΕνεργοποίηση φωτοκυττάρου ή απουσία άδειας διέλευσης· ελέγξτε για εμπόδια και την ευθυγράμμιση.
4 αναλαμπέςΕνεργοποίηση STOP ή ALT· εντοπίστε την αιτία.
6 αναλαμπέςΠεριορισμός του αριθμού ελιγμών.
9 αναλαμπέςΟ αυτοματισμός έχει μπλοκαριστεί· μετά τον έλεγχο της αιτίας, αποδεσμεύστε τον με την αντίστοιχη εντολή.

Κόκκινη L1Σημασία και διαδικασία
2 αναλαμπέςΣφάλμα δοκιμής ασφαλείας· ελέγξτε την ακμή ασφαλείας και επαναλάβετε την αναγνώρισή της.
3 αναλαμπέςΣε TUB4000 με μηχανικούς διακόπτες, επιβεβαιώστε το σφάλμα με το κουμπί STOP και, με την τροφοδοσία απενεργοποιημένη, διορθώστε τις συνδέσεις ανοίγματος/κλεισίματος που έχουν αντιμετατεθεί. Μην επιχειρήσετε διόρθωση μέσω του DIP 2 του κωδικοποιητή.
4 αναλαμπέςΥπέρβαση του τερματικού διακόπτη ασφαλείας· αφού αποσυνδέσετε με ασφάλεια την τροφοδοσία, μετακινήστε χειροκίνητα την πύλη σε ενδιάμεση θέση, ελέγξτε τη ρύθμιση και ασφαλίστε τον μειωτήρα. Στη συνέχεια, ο τεχνικός επαναφέρει τη λειτουργία με το κουμπί STOP.
5 αναλαμπέςΣφάλμα εσωτερικής μνήμης· απαιτείται έλεγχος από ειδικό και, αν το πρόβλημα επιμένει, επαναφορά και νέα ρύθμιση ή επισκευή της πλακέτας.
6 αναλαμπέςΣφάλμα επαφέα· ελέγξτε το κύκλωμα ισχύος και τη μονάδα ελέγχου.
7 / 8 αναλαμπέςΣφάλμα επικοινωνίας / κωδικοποιητή. Το TUB4000 χρησιμοποιεί μηχανικούς διακόπτες· ελέγξτε την επιλεγμένη διαμόρφωση και τη μονάδα ελέγχου.
9 αναλαμπέςΣφάλμα εκμάθησης θέσεων· εξαλείψτε την αιτία, διαγράψτε τη μνήμη της μονάδας ελέγχου και επαναλάβετε την αναγνώριση της συσκευής ασφαλείας και των θέσεων.
10 αναλαμπέςΛήξη του χρόνου κίνησης· ελέγξτε για εμπόδια, τη διαδρομή και το χρονικό όριο στο OVIEW.

Μετά την ενεργοποίηση, το γρήγορο αναβόσβημα των L1 και L2 για 5 s σημαίνει ότι η μνήμη είναι κενή. Όταν έχουν απομνημονευτεί οι θέσεις, η πράσινη λυχνία αναβοσβήνει γρήγορα για 2 s· η κόκκινη επιβεβαιώνει το 8k2 με μία αργή αναλαμπή και το OSE με δύο. Η εναλλασσόμενη γρήγορη κόκκινη και πράσινη αναλαμπή υποδεικνύει ενημέρωση υλικολογισμικού· τέσσερις ταυτόχρονες αναλαμπές σημαίνουν αναμονή για ενημέρωση.

Πλήρης διαγραφή ρυθμίσεων

Ο τεχνικός εκτελεί επαναφορά μόνο μετά τη διάγνωση. Διαγράφονται τα απομνημονευμένα δεδομένα της μονάδας ελέγχου και επαναφέρονται οι προεπιλεγμένες ρυθμίσεις. Ρυθμίστε τα DIP 1–4 στη θέση ON, κρατήστε πατημένο το STOP για περίπου 3 s μέχρι να ανάψουν σταθερά τόσο η κόκκινη όσο και η πράσινη LED, αφήστε το STOP και, αφού ολοκληρωθεί η επαναφορά, επαναφέρετε όλα τα DIP στη θέση OFF. Στη συνέχεια, πρέπει να αναγνωριστούν ξανά οι διατάξεις ασφαλείας και οι θέσεις, να ρυθμιστεί ο τρόπος λειτουργίας και να πραγματοποιηθούν οι δοκιμές ασφαλείας.

Ασφάλεια, δοκιμές και συντήρηση

Πριν από την παράδοση, ο τεχνικός δοκιμάζει επανειλημμένα το άνοιγμα, το κλείσιμο, τη διακοπή, τους τερματικούς διακόπτες, όλα τα φωτοκύτταρα, τις ακμές ασφαλείας και τη διακοπή έκτακτης ανάγκης. Ελέγχει την επιβράδυνση και την ασφάλεια σε όλη τη διαδρομή· αν η προστασία βασίζεται στον περιορισμό της δύναμης πρόσκρουσης, πραγματοποιεί και την αντίστοιχη μέτρηση. Η ρύθμιση του τρίμερ ή η σύνδεση ενός φωτοκύτταρου από μόνη της δεν υποκαθιστά τη δοκιμή ολόκληρης της πύλης.

Τηρείτε το πρόγραμμα συντήρησης του τεχνικού εγκατάστασης ανάλογα με την ένταση χρήσης. Ελέγχονται οι στερεώσεις, η διάβρωση, το πινιόν και η οδοντωτή κρεμαγιέρα, το μηχανικό φρένο, οι τερματικοί διακόπτες, τα καλώδια, το κάλυμμα και όλες οι διατάξεις προστασίας. Μετά τη συντήρηση ακολουθεί λειτουργικός έλεγχος και δοκιμή ασφαλείας.

Με την τροφοδοσία απενεργοποιημένη, ο χρήστης μπορεί να απομακρύνει φύλλα και πέτρες από τη διαδρομή και να καθαρίσει απαλά τις προσβάσιμες επιφάνειες και τα οπτικά των φωτοκυττάρων με ένα ελαφρώς υγρό πανί. Σε περίπτωση ασυνήθιστου θορύβου, απότομης κίνησης ή βλάβης, θέστε την πύλη εκτός λειτουργίας και επικοινωνήστε με το σέρβις. Μη γεφυρώνετε τις εισόδους ασφαλείας. Κρατάτε τα τηλεχειριστήρια μακριά από παιδιά και εισέρχεστε στο πέρασμα μόνο αφού η πύλη ανοίξει πλήρως και σταματήσει. Η ανοιχτή ενσωματωμένη πεζόπορτα πρέπει να μπλοκάρει τον κινητήρα.

Τεχνικά χαρακτηριστικά TUB4000

ΜοντέλοNICE TUB4000
Μονάδα ελέγχουDPRO500, ενσωματωμένη
Τροφοδοσία3~ 400 V AC ±10 %, 50 Hz
Μέγ. ισχύς εισόδου580 W
Ονομαστικό ρεύμα1,6 A
Ονομαστική ροπή65 Nm
Μέγιστη ροπή216 Nm
Ταχύτητα στην ονομαστική ροπή0,16 m/s (περίπου 9,5 m/min)
Μέγ. βάρος / μήκος πύλης4 000 kg / 30 m· η καταλληλότητα εξαρτάται από τις συνθήκες λειτουργίας
Αριθμός κύκλωνΣύμφωνα με τον πίνακα μηκών
ΠινιόνZ = 18· module 6· βήμα δοντιών 18,8 mm
Βαθμός προστασίαςIP54
Κλάση μόνωσηςI· υποχρεωτική προστατευτική γείωση
Θερμοκρασία λειτουργίας−20 έως +55 °C
Διαστάσεις εγκατάστασηςΣχέδιο σε mm: ύψος 580, πλάτος 480, βάθος σώματος 230, έως το πινιόν 305
Βάρος60 kg

Οι τεχνικές τιμές ισχύουν σε θερμοκρασία περιβάλλοντος 20 °C ±5 °C. Για την επιλογή ανταλλακτικών και μονάδας ελέγχου, αναφέρετε το ακριβές μοντέλο και την έκδοση που αναγράφονται στην πινακίδα.

Βοήθεια για την επιλογή και τη συμπλήρωση του συνόλου

Επικοινωνήστε μαζί μας αναφέροντας το μήκος και το βάρος της πύλης, τον αριθμό κύκλων ανά ώρα και ημέρα, τη διαθέσιμη τροφοδοσία και επισυνάπτοντας φωτογραφία της εγκατεστημένης μονάδας ελέγχου. Θα σας βοηθήσουμε να επιλέξετε οδοντωτή κρεμαγιέρα, δέκτη και εξαρτήματα ασφαλείας.

Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;

Επιλέξτε τον τρόπο που σας εξυπηρετεί:

  1. παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
  2. παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]

Ρωτήστε μας για το προϊόν Nice Tub4000 – μηχανισμός κίνησης για συρόμενη πύλη έως 4000 kg/30 m

Προϊόν: Nice Tub4000 – μηχανισμός κίνησης για συρόμενη πύλη έως 4000 kg/30 m
Όνομα:
Ηλεκτρονικό ταχυδρομείο:
Τηλέφωνο:
Κείμενο:
Αυτός ο ιστότοπος προστατεύεται από το reCAPTCHA από το Google.
