NICE SNA2 - ανταλλακτική μονάδα ελέγχου για μηχανισμούς κίνησης NICE Spinbus SN6021
| Διαθεσιμότητα προϊόντος: | αντικαταστάθηκε | Το προϊόν δεν κατασκευάζεται πλέον, ευτυχώς όμως αντικαταστάθηκε από ένα νεότερο μοντέλο. |
|---|
Περιγραφή του προϊόντος NICE SNA2 - ανταλλακτική μονάδα ελέγχου για μηχανισμούς κίνησης NICE Spinbus SN6021
Η μονάδα ελέγχου έχει αντικατασταθεί. Ο πλήρως συμβατός διάδοχός της είναι NICE-SNA20.
Συμφέρει περισσότερο από την αγορά μιας ξεχωριστής μονάδας ελέγχου να αγοράσετε ολόκληρο τον μηχανισμό NICE Spinbus.
Μονάδα ελέγχου NICE SNA2 είναι συμβατή με μηχανισμούς γκαραζόπορτας NICE Spinbus SN6021 NICE Spinbus SN6021. Περιλαμβάνει σύνδεσμο τύπου SM για σύνδεση ραδιοδέκτη (SMXI, OXI, ...) από τηλεχειριστηρίων (Flor, Era Flor, Era One, Era Inti, ...).
Υποστηρίζει την τεχνολογία BlueBUS, η οποία επιτρέπει την εύκολη σύνδεση πρόσθετων συσκευών (φωτοκύτταρα, φάρος, αναγνώστες καρτών, διακόπτες με κλειδί, κ.λπ.) μόνο με τη χρήση δίκλωνου καλωδίου, για το οποίο δεν χρειάζεται καν να τηρείται η πολικότητα.
Χάρη στην τεχνολογία 24V όταν είναι ρυθμισμένη σε κατάσταση αναμονής, η μονάδα ελέγχου με συνδεδεμένο δέκτη σήματος ελέγχου καταναλώνει μόλις 2 W.
Διάγνωση μέσω προειδοποιητικού φάρου.
Μετά τον υπολογισμό του μήκους του φύλλου, ρυθμίζονται αυτόματα τα διαστήματα επιτάχυνσης και επιβράδυνσης κατά το άνοιγμα και το κλείσιμο. Επιπλέον, μπορείτε να ρυθμίσετε τη δύναμη, την ταχύτητα κ.λπ. Βλ. προγραμματισμός της μονάδας ελέγχου του μηχανισμού. Η ανίχνευση εμποδίων καθ' όλη τη διάρκεια της κίνησης του φύλλου εξασφαλίζει την ασφαλή λειτουργία των κινητήρων.
Η μονάδα ελέγχου NICE SNA2 είναι κατάλληλη για τις κλιματικές συνθήκες της Σλοβακίας και πληροί όλα τα ευρωπαϊκά πρότυπα ασφαλείας.
Αξεσουάρ συμβατά με τη μονάδα ελέγχου NICE SNA2
Συνιστούμε να αγοράσετε επιπλέον συμβατά προαιρετικά αξεσουάρ για τη μονάδα ελέγχου:
| Τι | Γιατί | Τύπος |
|---|---|---|
| Φάρος | Ο φάρος σηματοδοτεί την κίνηση της πύλης αναβοσβήνοντας — ιδανικός για εξόδους με περιορισμένη ορατότητα. Επιπλέον, διαθέτει ενσωματωμένη κεραία για μεγαλύτερη εμβέλεια του τηλεχειριστηρίου. | |
| Φωτοκύτταρα | Κατά το κλείσιμο ανιχνεύουν εμπόδια και σταματούν την κίνηση — έτσι η πύλη δεν θα χτυπήσει αυτοκίνητο ή άνθρωπο. | - MoonBUS (MOFB) |
| Πομπός |
Για τον τηλεχειρισμό της πύλης. |
- FloR (Flo2R-s, Flo4R-s) |
| Δέκτης | Απαραίτητος για τον τηλεχειρισμό της πύλης. | - OXI - SMXI |
| Κεραία | Για μεγαλύτερη εμβέλεια του τηλεχειριστηρίου. | - ενσωματωμένη στον φάρο LUCYB, MLBT - μόνο κεραία ABFKIT, ή ABF |
| Πληκτρολόγιο | Αν ξεχάσετε το τηλεχειριστήριο ή αν έχετε συχνά πολλά οχήματα ή άτομα που έρχονται και δεν θέλετε να δίνετε τηλεχειριστήριο σε όλους ή να ανοίγετε την πόρτα μόνοι σας. | - MOTXR |
Εγχειρίδιο για τη μονάδα ελέγχου NICE SNA2 και τον μηχανισμό NICE Spinbus SN6021
Κατεβάστε εδώ το εγχειρίδιο της μονάδας ελέγχου NICE SNA2 και του μηχανισμού NICE Spinbus SN6021:
Εγχειρίδιο για τη μονάδα ελέγχου NICE SNA2 και τον μηχανισμό NICE Spinbus SN6021
Σύνδεση της μονάδας ελέγχου NICE SNA2 του μηχανισμού NICE Spinbus SN6021
...στο δίκτυο
Απλώς συνδέστε τον μηχανισμό στην πρίζα.
...πρόσθετων συσκευών
Προσοχή: Πριν συνδέσετε, αποσυνδέσετε ή αλλάξετε τη συνδεσμολογία πρόσθετων συσκευών, φροντίστε να διακόψετε την παροχή ρεύματος, είτε από τον διακόπτη κυκλώματος, αφαιρώντας την ασφάλεια τροφοδοσίας, είτε αποσυνδέοντας την εφεδρική μπαταρία.
Μονάδα ελέγχου NICE SNA2 του μηχανισμού NICE Spinbus SN6021 παρέχει τις ακόλουθες εισόδους και εξόδους για πρόσθετες συσκευές:
| Είσοδος/έξοδος | Περιγραφή | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Προγραμματιζόμενη έξοδος, η λειτουργία της οποίας μπορεί να ρυθμιστεί μέσω προγραμματισμού επιπέδου II για το L4, βλ. Προγραμματισμός επιπέδου II, L4 – Έξοδος ένδειξης. Μπορείτε να την προγραμματίσετε για τις ακόλουθες συσκευές:
|
|||||||||||||
| Είσοδος για παράλληλη σύνδεση συμβατών συσκευών που χρησιμοποιούν την τεχνολογία BlueBUS με δίκλωνο καλώδιο, μέσω του οποίου μεταδίδονται τόσο η ηλεκτρική τροφοδοσία όσο και το σήμα επικοινωνίας. | |||||||||||||
| STOP (Διακοπή) |
Είσοδος για συσκευές που σταματούν την κίνηση της πόρτας. Μπορούν να συνδεθούν οι εξής συσκευές:
|
||||||||||||
| Είσοδος για συσκευές που ελέγχουν βηματικά την κίνηση της πόρτας (βλ. Βηματικός έλεγχος κίνησης της πόρτας). Μπορούν να συνδεθούν συσκευές με κανονικά ανοικτή επαφή (NO). | |||||||||||||
| AERIAL (Κεραία) |
είσοδος για την κεραία του ραδιοφωνικού δέκτη. Η κεραία είναι συνήθως ενσωματωμένη στον προειδοποιητικό φάρο, π.χ. NICE LUCYB, NICE MLBT, ή μπορεί να τοποθετηθεί ξεχωριστή εξωτερική κεραία NICE ABFKIT. |
Ασφάλειες μηχανισμού
 |
Στον μηχανισμό υπάρχουν δύο ασφάλειες:
|
Τυπικό διάγραμμα συνδεσμολογίας:
Σύνδεση καλωδίων
Περάστε τα καλώδια και συνδέστε τα στη μονάδα ελέγχου ως εξής:
| 1. Πιέστε το λευκό κάλυμμα και περιστρέψτε το | 2. Περάστε τα καλώδια από το άνοιγμα, περάστε το καλώδιο της κεραίας από το πλάι, μέσα από τον κρίκο, και συνδέστε όλα τα καλώδια. |
|---|---|
 |
 |
Φωτοκύτταρα του μηχανισμού
Η ιδιαίτερα εύχρηστη τεχνολογία BlueBUS επιτρέπει την τροφοδοσία και τον έλεγχο 2 ζευγών φωτοκυττάρων με δίκλωνο καλώδιο.
ΣΥΝΔΕΣΗ ΠΟΛΛΩΝ ΖΕΥΓΩΝ ΦΩΤΟΚΥΤΤΑΡΩΝ NICE MOFB ΣΤΟ ΔΙΚΤΥΟ ΔΕΔΟΜΕΝΩΝ NICE BLUEBUS
Τοποθετήστε τα φωτοκύτταρα γύρω από την πύλη ή την πόρτα σύμφωνα με τις ενδεικτικές διατάξεις πλήρους σύνδεσης και ρυθμίστε τους γεφυρωτήρες σύμφωνα με τον πίνακα γεφυρωτήρων των φωτοκυττάρων NICE MOFB του μηχανισμού της πύλης. Για να αποφεύγονται οι παρεμβολές μεταξύ ζευγών που βρίσκονται κοντά το ένα στο άλλο, πρέπει, σύμφωνα με αυτές τις ενδεικτικές διατάξεις, να τηρείται ο προσανατολισμός των πομπών TX και των δεκτών RX. Συνδέστε τα φωτοκύτταρα παράλληλα, όπως φαίνεται στην εικόνα (δεν χρειάζεται να τηρηθεί η πολικότητα):
Ενδεικτική διάταξη σύνδεσης φωτοκυττάρων
| Σπαστή γκαραζόπορτα | Μονόφυλλη ανακλινόμενη γκαραζόπορτα |
|---|---|
 |
 |
Αν θέλετε τα φωτοκύτταρα να λειτουργούν ως μηχανισμός ανοίγματος της πύλης (βλ. FA1 και FA2 στην εικόνα), δηλαδή όταν το όχημα περνά ανάμεσα στους οπτικούς άξονές τους, ώστε να ανοίγει η πύλη, πρέπει να διακόψετε τη σύνδεση A στον πομπό TX και στον δέκτη RX, βλ. εικόνα:
Πίνακας γεφυρωτήρων φωτοκυττάρων NICE MOFB μηχανισμού πύλης
 |
Σύνδεση πολλών ζευγών φωτοκυττάρων στο σύστημα BlueBUS πραγματοποιείται με τη ρύθμιση διαφορετικών συνδυασμών γεφυρωτήρων, ενώ κάθε συνδεδεμένο ζεύγος πρέπει να έχει μοναδικό συνδυασμό. Βεβαιωθείτε ότι στο ίδιο δίκτυο δεδομένων BlueBUS δεν υπάρχουν δύο ζεύγη με τον ίδιο συνδυασμό. Οι γεφυρωτήρες στον πομπό TX και στον δέκτη RX του ίδιου ζεύγους φωτοκυττάρων πρέπει να ρυθμιστούν στην ίδια τιμή. Αν ο τύπος σύνδεσης χρησιμοποιεί μόνο έναν γεφυρωτήρα, τοποθετείτε πάντα τον δεύτερο στην κενή υποδοχή, όπως φαίνεται στην εικόνα αριστερά. |
| Ονομασία ζεύγους φωτοκυττάρων | Γεφύρωση με συνδυασμό γεφυρωτήρων |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 ΠΡΟΣΟΧΗ: ΜΗ ΕΠΙΤΡΕΠΤΗ ΔΙΑΜΟΡΦΩΣΗ! |
 |
|
FA1 |
 |
|
FA2 |
 |
Αν χρειαστεί να αντικαταστήσετε ένα φωτοκύτταρο για οποιονδήποτε λόγο, αρκεί να ρυθμίσετε σε αυτό την ίδια γέφυρα με εκείνη του αρχικού και δεν χρειάζεται να εκτελέσετε τη διαδικασία αναγνώρισης των συσκευών.
Δέκτης ραδιοσήματος για μηχανισμούς κίνησης
 |
Μονάδα ελέγχου SNA2 του μηχανισμού κίνησης NICE Spinbus SN6021 διαθέτει υποδοχή SM για τη σύνδεση εξωτερικού ραδιοδέκτη (π.χ. NICE OXI, NICE SMXI). Αυτός ο δέκτης είναι απαραίτητος για τη λήψη εντολών που εκπέμπονται από τα τηλεχειριστήρια, επομένως είναι απαραίτητη προϋπόθεση για τον απομακρυσμένο έλεγχο της συρόμενης αυλόπορτας με τηλεχειριστήριο. |
Σύζευξη τηλεχειριστηρίων με τον μηχανισμό κίνησης
Επισκεφθείτε τον οδηγό σύζευξης τηλεχειριστηρίου με μηχανισμό κίνησης, ή κάντε κλικ στο:
Αναγνώριση συνδεδεμένων συσκευών του μηχανισμού κίνησης
Μετά από κάθε σύνδεση, αποσύνδεση ή αλλαγή της καλωδίωσης των πρόσθετων συσκευών στις εισόδους BlueBUS και STOP πρέπει να πραγματοποιηθεί η διαδικασία αναγνώρισης των πρόσθετων συσκευών. Ο μηχανισμός κίνησης θα σας ειδοποιήσει ότι πρέπει να εκτελέσετε αυτή τη διαδικασία αναβοσβήνοντας τις λυχνίες LED L1 και L2.
 |
|
Αναγνώριση μήκους φύλλου γκαραζόπορτας
Για να λειτουργεί σωστά η κίνηση της πόρτας (ιδίως ο υπολογισμός της διαδρομής επιτάχυνσης και επιβράδυνσης και του μερικού ανοίγματος), ο μηχανισμός κίνησης πρέπει να προσδιορίσει αυτόματα το μήκος του φύλλου της πόρτας. Κατά τη διάρκεια αυτής της διαδικασίας, ο μηχανισμός κίνησης μετακινεί την πόρτα από το ένα τέρμα στο άλλο και προσδιορίζει το μήκος της.
 |
|
Προγραμματισμός μηχανισμού κίνησης
Η μονάδα ελέγχου SNA2 του μηχανισμού κίνησης Spinbus SN6021 επιτρέπει τον προγραμματισμό διαφόρων λειτουργιών, είτε ενεργοποιώντας/απενεργοποιώντας μια λειτουργία με προγραμματισμό επιπέδου I., είτε ρυθμίζοντας την προεπιλεγμένη παράμετρο με προγραμματισμό επιπέδου II.
Η μονάδα ελέγχου SNA2 διαθέτει τρία κουμπιά για τον χειρισμό και τον προγραμματισμό του μηχανισμού κίνησης:
 |
Κουμπί | Χρήση |
|---|---|---|
| Open | Το κουμπί επιτρέπει στον μηχανισμό κίνησης να λάβει εντολή ανοίγματος της πόρτας. Χρησιμοποιείται επίσης κατά τον προγραμματισμό για τη μετάβαση στην επόμενη τιμή της παραμέτρου. | |
| Stop/Set | Το κουμπί επιτρέπει στον μηχανισμό κίνησης να λάβει εντολή διακοπής της πόρτας. Με το πρώτο πάτημα και κράτημα για 5 δευτερόλεπτα, εισέρχεστε στον προγραμματισμό επιπέδου I. Με το επόμενο πάτημα και κράτημα, εισέρχεστε στον προγραμματισμό επιπέδου II. για την τρέχουσα λυχνία LED. | |
| Close | Το κουμπί επιτρέπει στον μηχανισμό κίνησης να λάβει εντολή κλεισίματος της πόρτας. Χρησιμοποιείται επίσης κατά τον προγραμματισμό για τη μετάβαση στην προηγούμενη τιμή της παραμέτρου. |
Προγραμματισμός επιπέδου I.
Στο επίπεδο I, ο προγραμματισμός ενεργοποιεί/απενεργοποιεί η συγκεκριμένη λειτουργία. Όταν μια λειτουργία είναι ενεργοποιημένη, ανάβει η αντίστοιχη λυχνία LED στη μονάδα ελέγχου. Από το εργοστάσιο, όλες οι λειτουργίες είναι απενεργοποιημένες.
Για να εισέλθετε στον προγραμματισμό επιπέδου I, κρατήστε πατημένο το κουμπί «Stop/Set» για περίπου 5 δευτερόλεπτα, μέχρι να αρχίσει να αναβοσβήνει η λυχνία LED L1. Στη συνέχεια, με τα κουμπιά «Open» και «Close» μετακινείτε την τρέχουσα λυχνία LED προς τα πάνω ή προς τα κάτω, αντίστοιχα. Έχετε 10 δευτερόλεπτα για κάθε ενέργεια· διαφορετικά, ο μηχανισμός κίνησης θα εξέλθει από τη λειτουργία προγραμματισμού. Όταν η λυχνία LED που αναβοσβήνει φτάσει πάνω από τη λυχνία LED της λειτουργίας που θέλετε να ενεργοποιήσετε/απενεργοποιήσετε, πατήστε μία φορά το κουμπί «Stop/Set»: ο ρυθμός αναλαμπής θα επιταχυνθεί (λειτουργία ενεργοποιημένη) ή θα επιβραδυνθεί (λειτουργία απενεργοποιημένη). Αφήστε την έτσι και ο μηχανισμός κίνησης θα εξέλθει από τη λειτουργία προγραμματισμού μέσα σε 10 δευτερόλεπτα. Εάν όλα έγιναν σωστά, η αντίστοιχη λυχνία LED της ενεργοποιημένης λειτουργίας θα παραμείνει αναμμένη.
Κατάλογος λειτουργιών που μπορούν να προγραμματιστούν και να ενεργοποιηθούν:
| LED | Λειτουργία | Περιγραφή |
|---|---|---|
| L1 | Αυτόματο κλείσιμο |
Μετά από ένα συγκεκριμένο χρονικό διάστημα (το οποίο ρυθμίζεται στην ενότητα «Προγραμματισμός επιπέδου II - Διάρκεια παύσης» από το άνοιγμα της πύλης, η πύλη αρχίζει να κλείνει αυτόματα. Εάν η λειτουργία είναι απενεργοποιημένη, η πύλη μπορεί να λειτουργήσει μόνο κατόπιν εντολής από το τηλεχειριστήριο της πύλης κ.λπ. |
| L2 | Κλείσιμο μετά τη διακοπή της δέσμης των φωτοκυττάρων |
Η λειτουργία αυτή επιτρέπει στην πύλη να παραμένει ανοιχτή μόνο για όσο χρόνο είναι απολύτως απαραίτητο για τη διέλευση του οχήματος. Όταν η δέσμη των φωτοκυττάρων αποκατασταθεί (το όχημα έχει περάσει), η πύλη αρχίζει να κλείνει αυτόματα μετά από 5 δευτερόλεπτα. Η λειτουργία αυτή έχει δύο τρόπους συμπεριφοράς, ανάλογα με το αν είναι ενεργοποιημένο το αυτόματο κλείσιμο (βλ. προηγούμενη λειτουργία). Αυτόματο κλείσιμο ενεργοποιημένο - η πύλη σταματά όταν αποκατασταθεί η δέσμη των φωτοκυττάρων και αρχίζει να κλείνει μετά από 5 δευτερόλεπτα. Αυτό σημαίνει ότι μπορεί να μην ανοίξει πλήρως. |
| L3 | Ισχύς κινητήρα |
Η λειτουργία επηρεάζει την ευαισθησία του κινητήρα απέναντι σε εμπόδια. Εάν αυτή η λειτουργία είναι απενεργοποιημένη, ο μηχανισμός κίνησης είναι λιγότερο ευαίσθητος, κάτι που είναι κατάλληλο για μεγαλύτερες και βαρύτερες πύλες.. Εάν η πύλη σας είναι μικρή και ελαφριά, μπορείτε να ενεργοποιήσετε. |
| L4 | Λειτουργία αναμονής |
Η λειτουργία αυτή επιτρέπει τον περιορισμό της κατανάλωσης ηλεκτρικής ενέργειας στο ελάχιστο. Όταν η λειτουργία είναι ενεργή, η μονάδα ελέγχου απενεργοποιεί, ένα λεπτό μετά την τελευταία κίνηση της πύλης, την είσοδο BlueBUS (και συνεπώς όλες τις συσκευές που είναι συνδεδεμένες σε αυτήν), καθώς και όλες τις λυχνίες LED εκτός από τη λυχνία LED BlueBUS, η οποία θα αναβοσβήνει αργά. Σε αυτήν την κατάσταση, όταν δοθεί εντολή, η μονάδα ελέγχου πρώτα επανεκκινείται και έπειτα εκτελεί την εντολή. |
Προγραμματισμός επιπέδου II
Στο επίπεδο II, ο προγραμματισμός χρησιμοποιείται για τη ρύθμιση τιμών για τις λειτουργίες (οι λειτουργίες αυτές διαφέρουν από εκείνες του επιπέδου I).).
Ξεχάστε τον προγραμματισμό επιπέδου I. Για να εισέλθετε στον προγραμματισμό επιπέδου II, κρατήστε πατημένο το κουμπί «Stop/Set» για περίπου 5 δευτερόλεπτα, μέχρι να αρχίσει να αναβοσβήνει η λυχνία LED L1. Στη συνέχεια, με τα κουμπιά «Open» και «Close» μετακινείτε την τρέχουσα λυχνία LED προς τα πάνω ή προς τα κάτω, αντίστοιχα. Έχετε 10 δευτερόλεπτα για κάθε ενέργεια· διαφορετικά, ο μηχανισμός κίνησης θα εξέλθει από τη λειτουργία προγραμματισμού. Όταν η λυχνία LED που αναβοσβήνει φτάσει πάνω από τη λυχνία LED της λειτουργίας της οποίας θέλετε να ρυθμίσετε την παράμετρο, πατήστε παρατεταμένα το κουμπί «Stop/Set» για να ανοίξετε τη ρύθμιση της συγκεκριμένης λυχνίας LED. Η λυχνία LED που θα παραμείνει αναμμένη (κρατάτε ακόμη πατημένο το «Stop/Set») δείχνει την τρέχουσα τιμή της παραμέτρου. Μπορείτε να αλλάξετε αυτήν την τιμή προς τα πάνω ή προς τα κάτω με τα κουμπιά «Open» ή "Close» (κρατάτε ακόμη πατημένο το κουμπί «Stop/Set»), στη συνέχεια αφήστε το «Stop/Set» και περιμένετε να εξέλθει ο μηχανισμός κίνησης από τη λειτουργία προγραμματισμού μέσα σε 10 δευτερόλεπτα. Για να διαπιστώσετε αν όλα έγιναν σωστά, πρέπει να επαναλάβετε τη διαδικασία χωρίς να αλλάξετε την τιμή της παραμέτρου.
Κατάλογος λειτουργιών που μπορούν να προγραμματιστούν και να ρυθμιστούν:
|
Λυχνία LED εισόδου — Όνομα |
Λυχνία LED ρύθμισης — Τιμή |
|---|---|
| L1 — Διάρκεια παύσης Εάν η τιμή «Αυτόματο κλείσιμο» είναι ενεργοποιημένη στον προγραμματισμό επιπέδου I, |
L1 — 10 δευτερόλεπτα L2 — 20 δευτερόλεπτα L3 — 40 δευτερόλεπτα L4 — 80 δευτερόλεπτα |
|
Ρυθμίζει τη σειρά κινήσεων της πύλης που εκτελείται με επαναλαμβανόμενο πάτημα, π.χ. ενός κουμπιού στο τηλεχειριστήριο της πύλης ή με ενεργοποίηση μέσω της είσοδος STEP-BY-STEP (γνωστή και ως P.P., ή ως βηματική λειτουργία). |
L1 — Άνοιγμα/Διακοπή/Κλείσιμο/Διακοπή L2 — Άνοιγμα/Διακοπή/Κλείσιμο/Άνοιγμα L3 — Συγκρότημα κατοικιών L4 — Παρουσία χειριστή |
|
Ρυθμίζει την ταχύτητα κίνησης της πύλης κατά την κανονική λειτουργία (όχι κατά την εκκίνηση και την επιβράδυνσή της). |
L1 — Πολύ αργή (55%) L2 — Αργή (70%) L3 — Μέτρια (85%) L4 — Γρήγορη (100%) |
|
L4 — Έξοδος ενδεικτικής λυχνίας Ρυθμίζει πότε πρέπει να σταλεί σήμα στην έξοδο FLASH σήμα. |
L1 — Ένδειξη ανοιχτής πύλης L2 — Προειδοποιητικός φάρος L3 — Ηλεκτρομηχανική κλειδαριά L4 — Ηλεκτρομαγνητική κλειδαριά |
Σύνδεση πρόσθετων εξωτερικών συσκευών στον μηχανισμό κίνησης
 |
Εάν χρειάζεται να συνδέσετε στον μηχανισμό κίνησης πρόσθετες συσκευές που απαιτούν εξωτερική τροφοδοσία (π.χ. φωτισμό ένδειξης, κλειδοδιακόπτης, μαγνητικές κάρτες κ.λπ.), συνδέστε τη συσκευή όπως φαίνεται στην εικόνα. Η παρεχόμενη τάση είναι 24Vdc -30% έως +50%, με μέγιστο ρεύμα 100mA. |
Ειδικές λειτουργίες του μηχανισμού κίνησης
Μόνιμα ανοιχτή πύλη
Εάν η εντολή προς την είσοδο STEP-BY-STEP (επίσης με την ονομασία P.P. ή «Βηματική λειτουργία») διαρκέσει περισσότερο από 3 δευτερόλεπτα, η μονάδα ελέγχου θα κρατήσει την πύλη ανοιχτή όσο διαρκεί η εντολή. Η λειτουργία αυτή είναι χρήσιμη σε συνδυασμό με χρονοδιακόπτη.
Εξαναγκασμένη κίνηση
Εάν κάποια διάταξη ασφαλείας παρουσιάσει βλάβη ή, για παράδειγμα, μέσα στη δέσμη των φωτοκυττάρων παρεμβάλλεται ένα εμπόδιο που δεν μπορεί να απομακρυνθεί και η πύλη δεν κινείται για λόγους ασφαλείας, μπορείτε να ενεργοποιήσετε τη λειτουργία «Παρουσία χειριστή», είτε μόνιμα, στο Προγραμματισμός επιπέδου II. στη ρύθμιση L2 - Τύπος βηματικής λειτουργίας στην τιμή L4 - Παρουσία χειριστή, ή προσωρινά:
- Δώστε εντολή στην πύλη (με το τηλεχειριστήριο, με τον κλειδοδιακόπτη κ.ά.)
- Εάν υπάρχει κάποιο πρόβλημα, η πύλη δεν θα κινηθεί και ο φάρος πιθανότατα θα σηματοδοτήσει σφάλμα.
- Επομένως, μέσα σε 3 δευτερόλεπτα από την προηγούμενη εντολή, δώστε ξανά την εντολή και κρατήστε την πατημένη.
- Όσο κρατάτε πατημένη την εντολή, η πύλη θα κινείται· μόλις την αφήσετε, θα σταματήσει.
Αντιμετώπιση προβλημάτων του μηχανισμού κίνησης
Εάν κάτι δεν είναι σαφές ή αντιμετωπίζετε οποιοδήποτε άλλο πρόβλημα, μη διστάσετε να επικοινωνήστε με την τεχνική υποστήριξή μας για μηχανισμούς κίνησης NICE.
Ανάλογα με τη φύση του προβλήματος
Κατά την εγκατάσταση (ή σε περίπτωση βλάβης του μηχανισμού κίνησης) ενδέχεται να αντιμετωπίσετε κάποιο από τα ακόλουθα προβλήματα:
|
Πρόβλημα |
Πιθανή λύση |
|---|---|
|
Η πύλη δεν ανταποκρίνεται στην εντολή του τηλεχειριστηρίου και η λυχνία LED στο τηλεχειριστήριο δεν ανάβει. |
Ελέγξτε εάν οι μπαταρίες του τηλεχειριστηρίου του μηχανισμού κίνησης είναι εντάξει· εάν όχι, αντικαταστήστε τις. Θα βρείτε οδηγίες στο εγχειρίδιο του συγκεκριμένου τηλεχειριστηρίου. |
|
Η πύλη δεν ανταποκρίνεται στην εντολή του τηλεχειριστηρίου, αλλά η λυχνία LED στο τηλεχειριστήριο ανάβει. |
Ελέγξτε εάν το τηλεχειριστήριο έχει αποθηκευτεί στη μνήμη του δέκτη σωστά ή δοκιμάστε να τηλεχειριστήριο το αποθηκεύσετε ξανά. |
|
Η πύλη δεν κινείται και η λυχνία LED BlueBUS δεν αναβοσβήνει.
|
Ελέγξτε εάν ο μηχανισμός κίνησης τροφοδοτείται με 230V. Εάν ναι, ελέγξτε και τις δύο ασφάλειες και, εάν χρειάζεται, αντικαταστήστε τις με καινούργιες ίδιων χαρακτηριστικών. |
|
Η πύλη δεν κινείται και ο φάρος δεν αναβοσβήνει. |
Ελέγξτε εάν ο μηχανισμός κίνησης λαμβάνει πράγματι την εντολή. Όταν δοθεί εντολή με τηλεχειριστήριο η λυχνία LED BlueBUS να αναβοσβήσει γρήγορα δύο φορές Εάν η εντολή δοθεί από άλλη συσκευή μέσω της εισόδου STEP-BY-STEP (P.P.), θα πρέπει να ανάψει η αντίστοιχη λυχνία LED STEP-BY-STEP. |
|
Η πύλη δεν κινείται και ο φάρος αναβοσβήνει μερικές φορές. |
Μετρήστε πόσες φορές αναβοσβήνει και ανατρέξτε στην ενότητα Διαγνωστικός έλεγχος μέσω των αναλαμπών του φάρου. |
|
Η πύλη αρχίζει να κινείται, αλλά σταματά αμέσως και αρχίζει να κινείται προς την αντίθετη κατεύθυνση. |
Η ρυθμισμένη ισχύς του κινητήρα είναι πιθανότατα πολύ χαμηλή για την πύλη σας. Ελέγξτε εάν υπάρχουν εμπόδια που εμποδίζουν την κίνηση της πύλης και, εάν χρειάζεται, αυξήστε την ισχύ του μηχανισμού κίνησης. |
|
Η πύλη ξεκινά να κινείται, αλλά ο φάρος δεν λειτουργεί. |
Ελέγξτε εάν υπάρχει τάση στην έξοδο FLASH κατά την κίνηση της πύλης (η τιμή της τάσης δεν έχει σημασία, περίπου 10-30Vdc). Εάν υπάρχει τάση στην έξοδο, το πρόβλημα βρίσκεται στον φάρο (ή σε άλλη συσκευή), δοκιμάστε να τον αντικαταστήσετε με έναν παρόμοιο για να δείτε εάν λειτουργεί. Αν δεν υπάρχει τάση στην έξοδο, η έξοδος FLASH μπορεί να είναι υπερφορτωμένη. Ελέγξτε μήπως έχει βραχυκυκλώσει η καλωδίωση. |
Διάγνωση μέσω των αναλαμπών του φάρου
Κατά τη διάρκεια του ελιγμού της γκαραζόπορτας ο φάρος αναβοσβήνει τακτικά κάθε δευτερόλεπτο. Σε περίπτωση προβλήματος, ο φάρος υποδεικνύει το σφάλμα με δύο ταχύτερες διαδοχικές σειρές αναλαμπών.
|
Σειρά αναλαμπών |
Σφάλμα |
Αντιμετώπιση |
|---|---|---|
|
1 αναλαμπή Παύση 1 δευτερολέπτου 1 αναλαμπή |
Σφάλμα BlueBUS
|
Οι συσκευές που είναι συνδεδεμένες στην είσοδο BlueBUS δεν ανταποκρίνονται σε αυτές που αναγνωρίστηκαν κατά τη φάση αναγνώρισης των συσκευών. Επαναλάβετε τη φάση αναγνώρισης. Αν αυτό δεν βοηθήσει, δοκιμάστε ξανά. Διαφορετικά, θα πρέπει να εντοπίσετε τη συσκευή που έχει βλάβη με τη μέθοδο της εξάλειψης και να την αντικαταστήσετε (να αγοράσετε, να ζητήσετε αντικατάσταση ή να την επισκευάσετε). |
|
2 αναλαμπές Παύση 1 δευτερολέπτου 2 αναλαμπές |
Ενεργοποίηση φωτοκυττάρου |
Ενεργοποιούνται τα φωτοκύτταρα, κάτι που είναι φυσιολογικό όταν η δέσμη τους διακόπτεται κατά το κλείσιμο της γκαραζόπορτας. Αν η δέσμη δεν διακόπηκε, τα φωτοκύτταρα μπορεί να είναι βρόμικα, να θαμπώθηκαν από έντονο φως ή να έχουν βλάβη. |
|
3 αναλαμπές Παύση 1 δευτερολέπτου 3 αναλαμπές |
Ενεργοποίηση του περιοριστή δύναμης του κινητήρα
|
Κατά την κίνηση, η γκαραζόπορτα ανιχνεύεται αυξημένη τριβή – ίσως η γκαραζόπορτα δεν έχει ρυθμιστεί σωστά. Δοκιμάστε να την κινήσετε με το χέρι και να τη ρυθμίσετε εκ νέου. Διαφορετικά, συνήθως βοηθά η αύξηση της δύναμης του κινητήρα. |
|
4 αναλαμπές Παύση 1 δευτερολέπτου 4 αναλαμπές |
Ενεργοποίηση της εισόδου STOP
|
Δόθηκε εντολή στην είσοδο STOP, επομένως, αν πρόκειται για ανεπιθύμητη ενεργοποίηση, ελέγξτε τις συσκευές που είναι συνδεδεμένες σε αυτήν. |
|
5 αναλαμπές Παύση 1 δευτερολέπτου 5 αναλαμπές |
Εσωτερικό σφάλμα της μονάδας ελέγχου |
Περιμένετε 30 δευτερόλεπτα και επαναλάβετε. Αν το πρόβλημα επιμένει, δοκιμάστε να την επαναφέρετε. Διαφορετικά, πιθανότατα θα χρειαστεί επισκευή ή αντικατάσταση της μονάδας ελέγχου. |
|
6 αναλαμπές Παύση 1 δευτερολέπτου 6 αναλαμπές |
Έχει επιτευχθεί το ωριαίο όριο ελιγμών. |
Περιμένετε μερικά λεπτά, μέχρι ο περιοριστής κύκλων να πέσει κάτω από το όριο. |
|
7 αναλαμπές Παύση 1 δευτερολέπτου 7 αναλαμπές |
Εσωτερικό σφάλμα των ηλεκτρονικών κυκλωμάτων. |
Αποσυνδέστε ολόκληρο τον μηχανισμό κίνησης για μερικά δευτερόλεπτα και δοκιμάστε ξανά. Αν το πρόβλημα επιμένει, δοκιμάστε να την επαναφέρετε. Διαφορετικά, πιθανότατα θα χρειαστεί επισκευή ή αντικατάσταση της μονάδας ελέγχου. |
Διάγνωση μέσω των αναλαμπών των LED
Στη μονάδα ελέγχου SNA2 του μηχανισμού κίνησης NICE Spinbus SN6021 υπάρχουν δύο ομάδες LED. Καθεμία, μέσω αναλαμπών ή σταθερού φωτισμού, υποδεικνύει την κανονική λειτουργία της μονάδας ελέγχου ή διαγνωστικά σφάλματα, σύμφωνα με τους παρακάτω πίνακες.
Οριζόντια LED BLUEBUS, STOP, PP, OPEN
|
Ένδειξη |
Κατάσταση |
Αντιμετώπιση |
|---|---|---|
|
LED BlueBUS |
||
|
Σβηστό |
Σφάλμα
|
Ελέγξτε τη σύνδεση στο ηλεκτρικό δίκτυο. Αν είναι σωστή, ελέγξτε τις ασφάλειες F1 και F2 και, αν χρειάζεται, αντικαταστήστε τις με καινούργιες ίδιων χαρακτηριστικών. |
|
Αναμμένο |
Σοβαρό σφάλμα
|
Δοκιμάστε να αποσυνδέσετε τη μονάδα ελέγχου ή, αν χρειάζεται, όλες τις εισόδους. Αν αυτό δεν βοηθήσει, επαναφέρετε τη μονάδα ελέγχου και αν και πάλι δεν βοηθήσει, πιθανότατα θα χρειαστεί να αντικαταστήσετε τη μονάδα ελέγχου. |
|
Αναβοσβήνει ανά διαστήματα ενός δευτερολέπτου |
Όλα εντάξει |
Κανονική λειτουργία της μονάδας ελέγχου. |
|
2 γρήγορες αναλαμπές |
Άλλαξε η κατάσταση στις εισόδους |
Κανονική λειτουργία – άλλαξε η κατάσταση στην είσοδο STEP-BY-STEP, STOP, ενεργοποιήθηκαν οι φωτοκύτταρα, ή ο μηχανισμός κίνησης έλαβε εντολή από το τηλεχειριστηρίου. |
|
Σειρές αναλαμπών που χωρίζονται από παύση ενός δευτερολέπτου |
Περισσότερες επιλογές |
Ο αριθμός αναλαμπών σε κάθε σειρά αντιστοιχεί στη διάγνωση σφαλμάτων μέσω του φάρου. |
|
LED STOP (Διακοπή) |
||
|
Σβηστό |
Η είσοδος STOP ενεργοποιήθηκε |
Ελέγξτε τις συσκευές που είναι συνδεδεμένες στην είσοδο STOP. |
|
Αναμμένο |
Όλα εντάξει |
Η είσοδος STOP δεν είναι ενεργή. |
|
LED STEP-BY-STEP (γνωστή και ως P.P., Βηματική λειτουργία) |
||
|
Σβηστό |
Όλα εντάξει |
Η είσοδος STEP-BY-STEP δεν είναι ενεργή. |
|
Ανάβει |
Η είσοδος STEP-BY-STEP ενεργοποιήθηκε |
Κανονική λειτουργία της μονάδας ελέγχου, όταν η ενεργή συσκευή είναι συνδεδεμένη στην είσοδο STEP-BY-STEP. |
Κάθετες λυχνίες LED L1–L4
|
Ένδειξη |
Αντιμετώπιση |
|---|---|
|
LED 1 |
|
|
Δεν ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Αυτόματο κλείσιμο δεν είναι ενεργοποιημένη. |
|
Ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Αυτόματο κλείσιμο είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 2 |
|
|
Δεν ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Κλείσιμο μετά τη διακοπή της φωτοδέσμης δεν είναι ενεργοποιημένη. |
|
Ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Κλείσιμο μετά τη διακοπή της φωτοδέσμης είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 3 |
|
|
Δεν ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Ισχύς κινητήρα δεν είναι ενεργοποιημένη. |
|
Ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Ισχύς κινητήρα είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 4 |
|
|
Δεν ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Λειτουργία αναμονής δεν είναι ενεργοποιημένη. |
|
Ανάβει |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Λειτουργία αναμονής είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
Αντικατάσταση του λαμπτήρα στη μονάδα ελέγχου NICE SNA2 του μηχανισμού NICE Spinbus SN6021
Πριν από την αντικατάσταση, αποσυνδέστε τον μηχανισμό από την παροχή ρεύματος και ακολουθήστε τα παρακάτω βήματα:

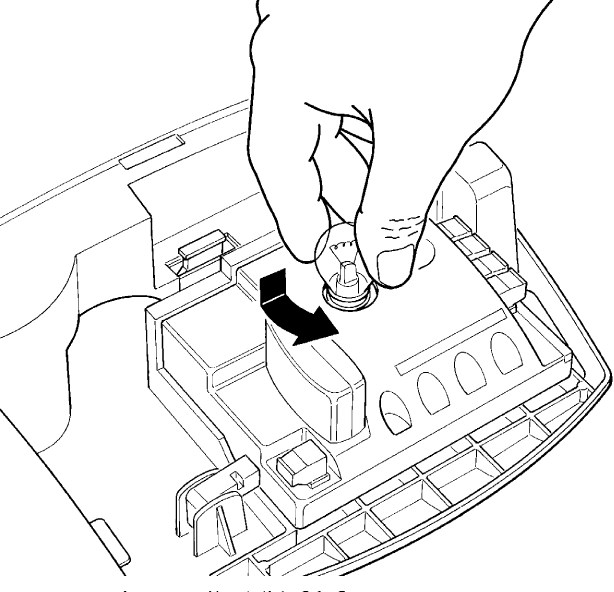

| 1. Πιέστε το λευκό κάλυμμα και περιστρέψτε το | 2. Πιέστε ελαφρά τον παλιό λαμπτήρα προς τα μέσα και περιστρέψτε τον λίγο. Στη συνέχεια, τοποθετήστε νέο λαμπτήρα 12V 21W με βάση BA15. |
|---|---|
| |
 |
Επαναφορά της μονάδας ελέγχου
1. Πατήστε ταυτόχρονα και κρατήστε πατημένα το πρώτο (Open) και το τρίτο (Close) κουμπί.
2. Όταν ανάψουν όλες οι λυχνίες LED, αφήστε τα κουμπιά.
3. Περιμένετε μέχρι η μονάδα ελέγχου να επανέλθει στις εργοστασιακές ρυθμίσεις.
Τεχνικά χαρακτηριστικά της μονάδας ελέγχου NICE SNA2 του μηχανισμού NICE Spinbus SN6021
| Μοντέλο | NICE SNA2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Περιγραφή τύπου | Μονάδα ελέγχου για κινητήρα με μειωτήρα NICE Spinbus SN6021 για την αυτόματη λειτουργία γκαραζοπορτών σε ιδιωτικούς χώρους. | ||||||||||
| Εφεδρική τροφοδοσία | Δεν παρέχεται. | ||||||||||
| Φωτισμός | Λαμπτήρας 12V 21W, υποδοχή BA15 | ||||||||||
| Έξοδος για φάρο |
Ανάλογα με την προγραμματισμένη έξοδο:
|
||||||||||
| Έξοδος BlueBUS | μία έξοδος για 2 συσκευές BlueBUS | ||||||||||
| Είσοδος STOP | για κανονικά ανοικτές, κανονικά κλειστές επαφές και για συσκευές με σταθερή αντίσταση 8,2KΩ | ||||||||||
| Είσοδος STEP-BY-STEP (P.P., βηματική λειτουργία) | κανονικά ανοικτή (το κλείσιμο της επαφής ενεργοποιεί την εντολή «Βηματική λειτουργία") | ||||||||||
| Ραδιοφωνικός δέκτης | χωρίς δέκτη, υποδοχή «SM» για δέκτες NICE SMXI, NICE OXI κ.λπ. | ||||||||||
| Είσοδος κεραίας | 52Ω για ομοαξονικό καλώδιο RG-58 (ή παρόμοιο) | ||||||||||
| Λειτουργίες προγραμματισμού | 4 λειτουργίες ενεργοποίησης/απενεργοποίησης (Προγραμματισμός επιπέδου I.) 4 ρυθμιζόμενες λειτουργίες (Προγραμματισμός επιπέδου II.) |
||||||||||
| Λειτουργίες αυτόματης αξιολόγησης |
|
||||||||||
| Θερμοκρασία λειτουργίας | -20°C έως +50°C | ||||||||||
| Χρήση σε αλμυρά, όξινα και δυνητικά εκρηκτικά περιβάλλοντα | όχι | ||||||||||
| Κατηγορία προστασίας | IP00 |
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
