NICE Moonclever MC824H – μονάδα ελέγχου για μοτέρ 24V ανοιγόμενων αυλόπορτων της σειράς Toona
| Διαθεσιμότητα προϊόντος: | μη διαθέσιμο | Θα χαρούμε να σας βοηθήσουμε να επιλέξετε το κατάλληλο ανταλλακτικό. Μη διστάσετε να μας επικοινωνήσετε μαζί μας. |
|---|
Περιγραφή του προϊόντος NICE Moonclever MC824H – μονάδα ελέγχου για μοτέρ 24V ανοιγόμενων αυλόπορτων της σειράς Toona
Διαθέσιμη αντικατάσταση!
Η μονάδα ελέγχου NICE Moonclever MC824H αντικαταστάθηκε από νεότερο μοντέλο - NICE Moonclever MC824HR10.
NICE Moonclever MC824H είναι κεντρικός πίνακας ελέγχου για τον αυτοματισμό μονόφυλλων, ή δίφυλλων πυλών. Μηχανισμοί κίνησης που είναι συμβατοί με αυτήν πρέπει να διαθέτουν τροφοδοσία 24Vdc και μαγνητικό κωδικοποιητή (περιστροφικός αισθητήρας στροφών κινητήρα για την ακριβή αξιολόγηση της θέσης του φύλλου).
Συμβατότητα αποκλειστικά με τους ρητά αναφερόμενους μηχανισμούς κίνησης για ανοιγόμενες πύλες:
- Metro (ME3024)
- Moby (MB4024, MB5024)
- Hyppo (HY7024, HY7124)
- Toona (TO4024, TO5024, TO7024)
- X-Metro (XME2124)
- Big-Metro (BM5024)
- Metroelite
- Wingoelite
Κεντρικός πίνακας ελέγχου MC824H περιλαμβάνει τη μονάδα ελέγχου MCA1, η οποία βρίσκεται σε ειδικά σχεδιασμένο πλαστικό κουτί Moonclever. Περιλαμβάνει σύνδεσμο τύπου SM για τη σύνδεση δέκτη ραδιοσήματος (SMXI, OXI, ...) από τηλεχειριστηρίων (Flor, Era Flor, Era One, Era Inti, ...).
Υποστηρίζει την τεχνολογία BlueBus, η οποία επιτρέπει την εύκολη σύνδεση πρόσθετων συσκευών (φωτοκύτταρα, φάρος, συσκευές ανάγνωσης καρτών, διακόπτες με κλειδί, κ.λπ.) μόνο με τη βοήθεια καλωδίου δύο αγωγών, χωρίς να χρειάζεται να τηρείται η πολικότητα.

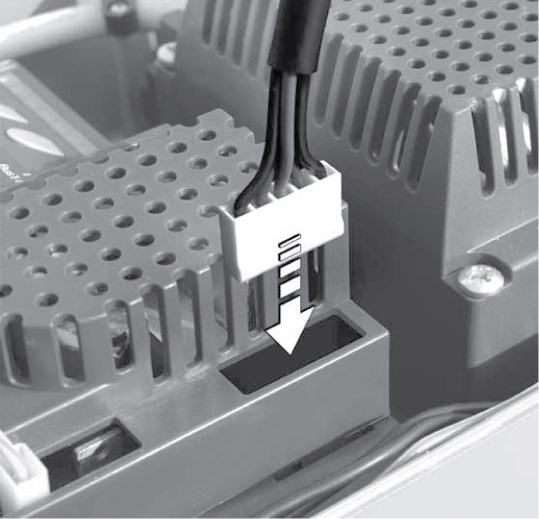

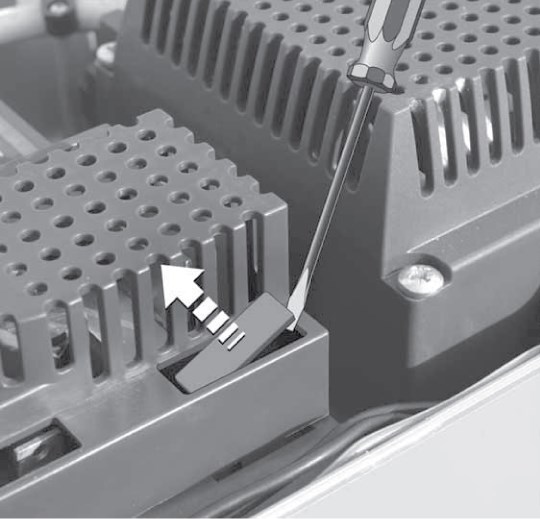

Χάρη στην τεχνολογία 24V είναι επίσης κατάλληλη για το ηλιακό σύστημα NICE Solemyo, το οποίο παρέχει τροφοδοσία ακόμη και σε τοποθεσίες χωρίς πρόσβαση σε ηλεκτρικό ρεύμα. Είναι επίσης δυνατό να τροφοδοτηθεί η μονάδα ελέγχου από εφεδρική μπαταρία NICE PS324, η οποία για μερικές ώρες μετά από διακοπή ρεύματος επιτρέπει την εκτέλεση αρκετών κύκλων ανοίγματος και κλεισίματος της ανοιγόμενης πύλης. Όταν έχει ρυθμιστεί σε κατάσταση αναμονής, η μονάδα ελέγχου με συνδεδεμένο δέκτη σήματος ελέγχου καταναλώνει μόλις 2W (όταν τροφοδοτείται από μπαταρία PS324, ή από το ηλιακό σύστημα Solemyo, η κατανάλωση είναι μόλις 0,1W).
Υποστηρίζει την τεχνολογία NICE Opera. Διάγνωση μέσω προειδοποιητικού φάρου.
Μετά την αξιολόγηση του μήκους του φύλλου, ρυθμίζονται αυτόματα τα διαστήματα επιτάχυνσης και επιβράδυνσης κατά το άνοιγμα και το κλείσιμο. Μπορεί επίσης να ρυθμιστεί η δύναμη, ταχύτητα, άνοιγμα για πεζούς κ.λπ., βλ. Προγραμματισμός της μονάδας ελέγχου του μοτέρ. Η ανίχνευση εμποδίων καθ’ όλη τη διάρκεια της κίνησης του φύλλου εξασφαλίζει την ασφαλή λειτουργία των μοτέρ.
Κεντρική μονάδα ελέγχου NICE Moonclever MC824H είναι κατάλληλη για τις κλιματικές συνθήκες της Σλοβακίας και πληροί όλα τα ευρωπαϊκά πρότυπα ασφαλείας.
Αξεσουάρ συμβατά με την κεντρική μονάδα NICE Moonclever MC824H
Συνιστούμε να προμηθευτείτε επιπλέον τα ακόλουθα συμβατά προαιρετικά αξεσουάρ για την κεντρική μονάδα ελέγχου:
| Τι | Γιατί | Τύπος |
|---|---|---|
| Φάρος | Ο φάρος αναβοσβήνει για να σηματοδοτήσει την κίνηση της πύλης — κατάλληλος για εξόδους με περιορισμένη ορατότητα. Διαθέτει επίσης ενσωματωμένη κεραία για μεγαλύτερη εμβέλεια του τηλεχειριστηρίου. | - Lucy (LUCYB) - Moonlight (MLBT) |
| Φωτοκύτταρα | Κατά το κλείσιμο ανιχνεύουν εμπόδιο και σταματούν την κίνηση, ώστε η πύλη να μην χτυπήσει κάποιο αυτοκίνητο ή άνθρωπο. | - MoonBUS (MOFB) |
| Πομπός |
Για τον τηλεχειρισμό της πύλης. |
- FloR (Flo2R-s, Flo4R-s) |
| Δέκτης | Απαραίτητος για τον τηλεχειρισμό της πύλης. | - OXI - SMXI |
| Κεραία | Για μεγαλύτερη εμβέλεια του τηλεχειριστηρίου. | - ενσωματωμένη στον φάρο LUCYB, MLBT - μόνο κεραία ABFKIT, ή ABF |
| Πληκτρολόγιο | Αν ξεχάσετε το τηλεχειριστήριο ή αν σας επισκέπτονται πολλά οχήματα ή άτομα και δεν θέλετε να δίνετε τηλεχειριστήριο σε όλους ή να ανοίγετε την πύλη χειροκίνητα. | - MOTXR |
Εγχειρίδιο για την κεντρική μονάδα ελέγχου NICE Moonclever MC824H
Κατεβάστε εδώ το εγχειρίδιο της κεντρικής μονάδας ελέγχου NICE Moonclever MC824H:
Εγχειρίδιο για την κεντρική μονάδα ελέγχου NICE Moonclever MC824H
Εγκατάσταση της κεντρικής μονάδας ελέγχου NICE Moonclever MC824H
Τοποθέτηση της κεντρικής μονάδας σε τυποποιημένο κουτί εγκατάστασης Moonclever πραγματοποιείται με στερέωση σε τέσσερις βίδες:
 |
 |
| 1. Ξεβιδώστε τις πλαστικές βίδες του καλύμματος | 2. Στερεώστε το κουτί της κεντρικής μονάδας με τέσσερα ούπα |
Καλωδίωση

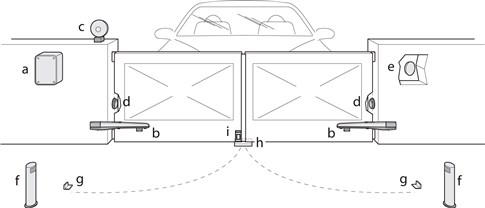

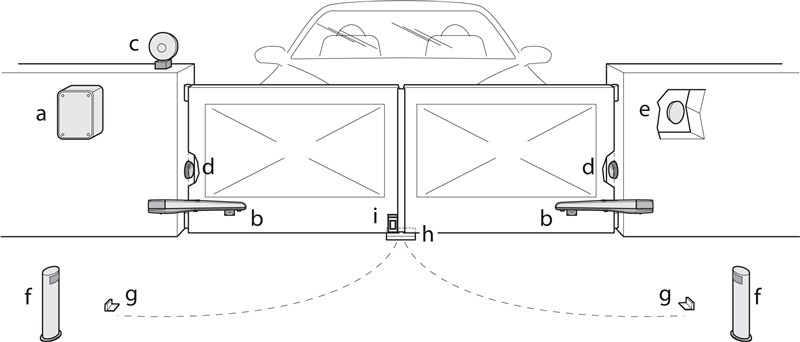

Η τυπική (προαιρετική) διάταξη σύνδεσης της μονάδας ελέγχου του μοτέρ με τα αξεσουάρ είναι η εξής:
Κατάλογος αξεσουάρ
|

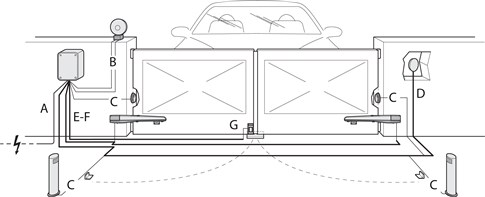

Κατάλογος καλωδίων
| Χρήση | Τύπος | Μέγιστο μήκος |
|---|---|---|
| A. Τροφοδοσία | 3×1,5mm2 | 30m, για μεγαλύτερο μήκος 3×2,5mm2 + γείωση |
| B. Φάρος με κεραία |
2×0,5mm2 |
20m 20m (συνιστάται μήκος μικρότερο από 5m) |
| C. Φωτοκύτταρα | 2×0,5mm2 | 30m, πάνω από 30m 2×1mm2 |
| D. Διακόπτης με κλειδί | 4×0,5mm2 | 50m (ή 2 τεμ. 2×0,5mm2) |
| E. Τροφοδοσία του μηχανισμού κίνησης | 3×1,5mm2 | 10m |
| F. Κωδικοποιητής | 2×1,0mm2 | 10m |
| G. Ηλεκτρική κλειδαριά | 2x1,0mm2 | 10m |
Σύνδεση της μονάδας ελέγχου NICE Moonclever MC824H
Πριν συνδέσετε, αποσυνδέσετε ή αλλάξετε τις συνδέσεις του μηχανισμού κίνησης, τόσο με το ηλεκτρικό δίκτυο όσο και με τα πρόσθετα εξαρτήματα, μην ξεχάσετε να διακόψετε την παροχή ρεύματος, είτε από τον διακόπτη προστασίας, αφαιρώντας την ασφάλεια τροφοδοσίας, είτε αποσυνδέοντας την εφεδρική μπαταρία. Περιμένετε μέχρι να σβήσουν όλες οι λυχνίες LED.

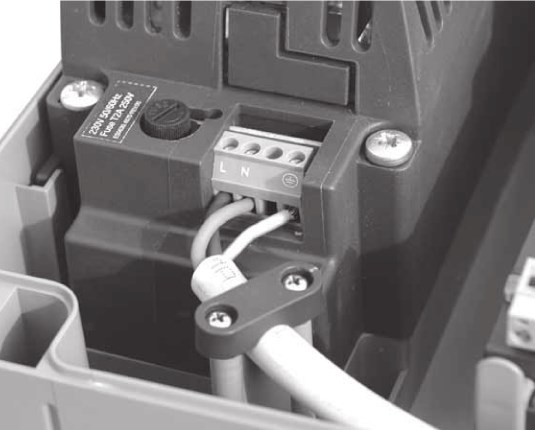

...στο ηλεκτρικό δίκτυο
 |
Για τη βασική λειτουργία του μηχανισμού κίνησης, αρκεί να συνδέσετε στη μονάδα ελέγχου του μηχανισμού κίνησης την παροχή ηλεκτρικού ρεύματος.
Η σύνδεση είναι απλή:
|
...στα πρόσθετα εξαρτήματα
Μονάδα ελέγχου NICE MCA1 της μονάδας ελέγχου NICE Moonclever MC824H παρέχει τις ακόλουθες εισόδους και εξόδους για πρόσθετα εξαρτήματα:
| Είσοδος/έξοδος | Περιγραφή | |
|---|---|---|
| AERIAL (Κεραία) |
Είσοδος για την κεραία του ραδιοφωνικού δέκτη. Η κεραία είναι συνήθως ενσωματωμένη στον προειδοποιητικό φάρο, π.χ. NICE LUCYB, NICE MLBT, ή μπορεί να χρησιμοποιηθεί ξεχωριστή εξωτερική κεραία NICE ABFKIT. | |
| Έξοδος για έναν προειδοποιητικό φάρο 12V NICE LUCYB (ή NICE MLBT) με έναν λαμπτήρα 12V 21W | ||
| Έξοδος για 12Vac μέγ. ηλεκτρική κλειδαριά 15VA | ||
| S.C.A. (Ενδεικτική λυχνία) |
Έξοδος για ενδεικτική λυχνία (24V 4W). Η λειτουργία της μπορεί να ρυθμιστεί μέσω του προγραμματισμού επιπέδου II, για το L4· βλ. Προγραμματισμός επιπέδου II, L4 – Έξοδος ενδεικτικής λυχνίας. | |
| Είσοδος για την παράλληλη σύνδεση συμβατών συσκευών που χρησιμοποιούν την τεχνολογία BlueBUS με καλώδιο δύο αγωγών, μέσω του οποίου μεταδίδονται τόσο η ηλεκτρική τροφοδοσία όσο και το σήμα επικοινωνίας. | ||
| STOP (Διακοπή) |
Είσοδος για συσκευές που σταματούν την κίνηση της πύλης. Μπορούν να συνδεθούν οι εξής συσκευές:
|
|
| Είσοδος για συσκευές που ελέγχουν βηματικά την κίνηση της πύλης (βλ. Βηματικός έλεγχος της κίνησης της πύλης). Μπορούν να συνδεθούν συσκευές με κανονικά ανοικτή επαφή (NO). | ||
| OPEN (Άνοιγμα) |
Είσοδος για συσκευές που ελέγχουν μόνο το άνοιγμα της πύλης (βλ. Άνοιγμα πύλης). Μπορούν να συνδεθούν συσκευές με κανονικά ανοικτή επαφή (NO). | |
| CLOSE (Κλείσιμο) |
Είσοδος για συσκευές που ελέγχουν μόνο το κλείσιμο της πύλης (βλ. Κλείσιμο πύλης). Μπορούν να συνδεθούν συσκευές με κανονικά ανοικτή επαφή (NO). | |
| ENC1 | Είσοδος για τον κωδικοποιητή του μηχανισμού κίνησης M1 (ακροδέκτες 1, 2)· δεν χρειάζεται να τηρηθεί πολικότητα |

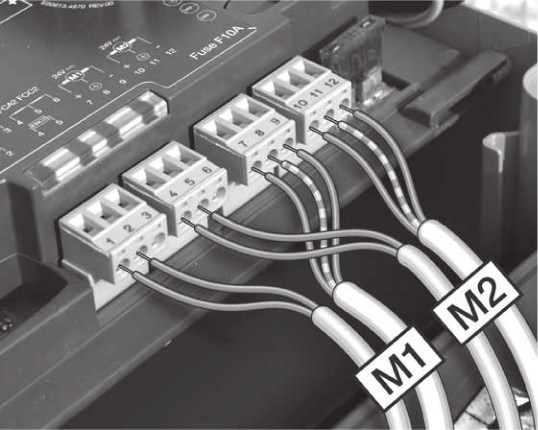

Σύνδεση των μηχανισμών κίνησης (μοτέρ) M1 και M2 και των κωδικοποιητών τους |
| ENC2 | Είσοδος κωδικοποιητή μηχανισμού κίνησης M2 (ακροδέκτες 4, 5), δεν απαιτείται τήρηση πολικότητας | |
| M1 | Έξοδος για το μοτέρ M1 (ακροδέκτες 7, 8, 9) | |
| M2 | Έξοδος για το μοτέρ M2 (ακροδέκτες 10, 11, 12) | |
Ασφάλειες της μονάδας ελέγχου
Υπό προετοιμασία

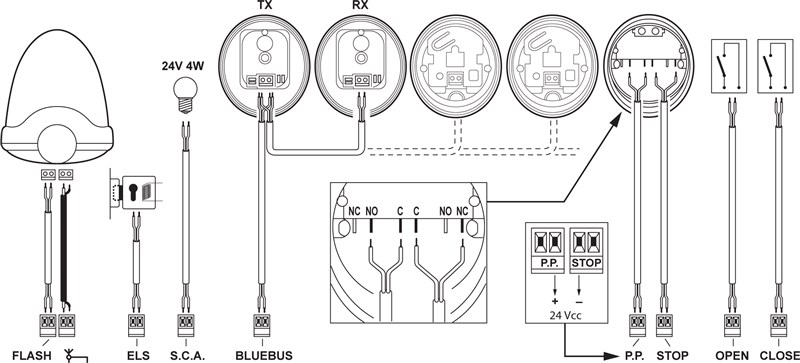

Τυπικό διάγραμμα συνδεσμολογίας:
Φωτοκύτταρα μηχανισμού κίνησης
Η ιδιαίτερα φιλική προς τον χρήστη τεχνολογία BlueBUS επιτρέπει την τροφοδοσία και τον έλεγχο έως και 7 ζευγών φωτοκυττάρων μέσω διπολικού καλωδίου.
ΣΥΝΔΕΣΗ ΠΟΛΛΩΝ ΖΕΥΓΩΝ ΦΩΤΟΚΥΤΤΑΡΩΝ NICE MOFB ΣΤΟ ΔΙΚΤΥΟ ΔΕΔΟΜΕΝΩΝ NICE BLUEBUS
Τοποθετήστε τα φωτοκύτταρα γύρω από την πύλη ή την αυλόπορτα σύμφωνα με τις ενδεικτικές διατάξεις πλήρους συνδεσμολογίας και ρυθμίστε τους βραχυκυκλωτήρες σύμφωνα με τον πίνακα ρυθμίσεων βραχυκυκλωτήρων των φωτοκυττάρων NICE MOFB του μηχανισμού κίνησης της πύλης. Για την αποφυγή παρεμβολών μεταξύ ζευγών που είναι τοποθετημένα κοντά το ένα στο άλλο, πρέπει, σύμφωνα με τις ενδεικτικές διατάξεις, να τηρείται ο προσανατολισμός των πομπών TX και των δεκτών RX. Συνδέστε τα φωτοκύτταρα παράλληλα όπως φαίνεται στην εικόνα (δεν απαιτείται τήρηση πολικότητας):
Ενδεικτική διάταξη σύνδεσης φωτοκυττάρων
Αν θέλετε τα φωτοκύτταρα να λειτουργούν ως συσκευές ανοίγματος της πύλης (βλ. FA1 και FA2 στην εικόνα), δηλαδή να ανοίγουν την πύλη όταν περνάτε με το όχημα ανάμεσα στους οπτικούς άξονές τους, πρέπει να διακόψετε τη σύνδεση A στον πομπό TX και στον δέκτη RX, βλ. εικόνα:
Πίνακας ρυθμίσεων βραχυκυκλωτήρων φωτοκυττάρων NICE MOFB μηχανισμού κίνησης πύλης
 |
Η σύνδεση πολλών ζευγών φωτοκυττάρων στο σύστημα BlueBUS πραγματοποιείται με τη ρύθμιση διαφορετικών συνδυασμών βραχυκυκλωτήρων, ενώ κάθε συνδεδεμένο ζεύγος πρέπει να έχει μοναδικό συνδυασμό. Βεβαιωθείτε ότι στο ίδιο δίκτυο δεδομένων BlueBUS δεν υπάρχουν δύο ζεύγη με τον ίδιο συνδυασμό. Σε κάθε ζεύγος φωτοκυττάρων, ο βραχυκυκλωτήρας πρέπει να έχει την ίδια ρύθμιση τόσο στον πομπό TX όσο και στον δέκτη RX. Αν για τη συγκεκριμένη ρύθμιση χρησιμοποιείται μόνο ένας βραχυκυκλωτήρας, τοποθετήστε τον δεύτερο στην κενή θήκη, όπως φαίνεται στην αριστερή εικόνα. |
| Ονομασία ζεύγους φωτοκυττάρων | Ρύθμιση με συνδυασμό βραχυκυκλωτήρων |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 ΠΡΟΣΟΧΗ, ΜΗ ΕΠΙΤΡΕΠΤΗ ΔΙΑΜΟΡΦΩΣΗ! |
 |
|
FA1 |
 |
|
FA2 |
 |
Αν για οποιονδήποτε λόγο χρειαστεί να αντικαταστήσετε ένα φωτοκύτταρο, αρκεί να ρυθμίσετε τον ίδιο βραχυκυκλωτήρα με το αρχικό· δεν χρειάζεται να εκτελέσετε τη διαδικασία αναγνώρισης των συσκευών.
Δέκτης ραδιοσήματος για μηχανισμούς κίνησης
 |
Κεντρική μονάδα ελέγχου NICE Moonclever MC824H παρέχεται με τη μονάδα ελέγχου NICE MCA1, η οποία διαθέτει υποδοχή SM για τη σύνδεση εξωτερικού ασύρματου δέκτη (π.χ. NICE OXI, NICE SMXI). Αυτός ο δέκτης είναι απολύτως απαραίτητος για τη λήψη των εντολών που εκπέμπονται από τα τηλεχειριστήρια, επομένως είναι απαραίτητη προϋπόθεση για τον τηλεχειρισμό της συρόμενης αυλόπορτας με τηλεχειριστήριο. |
Αναγνώριση των συνδεδεμένων συσκευών του μηχανισμού κίνησης
Μετά από κάθε σύνδεση, αποσύνδεση ή αλλαγή της καλωδίωσης των πρόσθετων συσκευών στις εισόδους BlueBUS και STOP πρέπει να εκτελείται η διαδικασία αναγνώρισης των πρόσθετων συσκευών. Ο μηχανισμός κίνησης θα σας ειδοποιήσει ότι πρέπει να εκτελέσετε αυτή τη διαδικασία αναβοσβήνοντας τις λυχνίες LED L1 και L2.
|
Αναγνώριση της κίνησης του φύλλου της αυλόπορτας (αυτόματη λειτουργία)
Για τη σωστή λειτουργία της κίνησης της αυλόπορτας (και συγκεκριμένα για τον υπολογισμό της διαδρομής επιτάχυνσης και επιβράδυνσης και του μερικού ανοίγματος), η μονάδα ελέγχου πρέπει να υπολογίσει αυτόματα το μήκος της τροχιάς ανοίγματος των φύλλων της αυλόπορτας. Κατά τη διάρκεια αυτής της διαδικασίας, ο μηχανισμός κίνησης μετακινεί τα φύλλα από το ένα τέρμα στο άλλο και υπολογίζει το διάστημα ανοίγματος της αυλόπορτας. Υπάρχει επίσης εναλλακτική χειροκίνητη και συνδυαστική μέθοδος, τις οποίες θα βρείτε στο εγχειρίδιο.
|
Προγραμματισμός της μονάδας ελέγχου του μηχανισμού κίνησης
Η μονάδα ελέγχου MC824H επιτρέπει τον προγραμματισμό διαφόρων λειτουργιών, είτε με την ενεργοποίηση/απενεργοποίηση μιας λειτουργίας μέσω προγραμματισμού επιπέδου I., είτε με τη ρύθμιση μιας προκαθορισμένης παραμέτρου μέσω προγραμματισμού επιπέδου II.
Μονάδα ελέγχου MCA1 διαθέτει τρία κουμπιά για τον χειρισμό και τον προγραμματισμό του μηχανισμού κίνησης:
 |
Κουμπί | Χρήση |
|---|---|---|
| Open | Το κουμπί επιτρέπει την αποστολή εντολής ανοίγματος της πύλης στον μηχανισμό κίνησης. Χρησιμοποιείται επίσης κατά τον προγραμματισμό για να αυξάνεται η τιμή της παραμέτρου που προγραμματίζεται. | |
| Stop/Set | Το κουμπί επιτρέπει την αποστολή εντολής διακοπής της πύλης στον μηχανισμό κίνησης. Πατώντας το για πρώτη φορά και κρατώντας το πατημένο για 5 δευτερόλεπτα, εισέρχεστε στη λειτουργία προγραμματισμού επιπέδου I. Πατώντας το ξανά παρατεταμένα, εισέρχεστε στη λειτουργία προγραμματισμού επιπέδου II. για την τρέχουσα λυχνία LED. | |
| Close | Το κουμπί επιτρέπει την αποστολή εντολής κλεισίματος της πύλης στον μηχανισμό κίνησης. Χρησιμοποιείται επίσης κατά τον προγραμματισμό για να μειώνεται η τιμή της παραμέτρου που προγραμματίζεται. |
Προγραμματισμός επιπέδου I.
Στο επίπεδο I, ο προγραμματισμός ενεργοποιεί/απενεργοποιεί τη συγκεκριμένη λειτουργία. Όταν μια λειτουργία είναι ενεργοποιημένη, ανάβει η αντίστοιχη λυχνία LED στη μονάδα ελέγχου. Από το εργοστάσιο, όλες οι λειτουργίες είναι απενεργοποιημένες.
Για να εισέλθετε στη λειτουργία προγραμματισμού επιπέδου I, κρατήστε πατημένο το κουμπί «Stop/Set» για περίπου 5 δευτερόλεπτα, μέχρι να αρχίσει να αναβοσβήνει η λυχνία LED L1. Στη συνέχεια, χρησιμοποιήστε τα κουμπιά «Open» και «Close» για να μετακινήσετε την τρέχουσα λυχνία LED προς τα πάνω ή προς τα κάτω, αντίστοιχα. Έχετε 10 δευτερόλεπτα για κάθε ενέργεια· διαφορετικά, ο μηχανισμός κίνησης θα εξέλθει από τη λειτουργία προγραμματισμού. Μόλις η λυχνία LED που αναβοσβήνει φτάσει πάνω από τη λυχνία LED της λειτουργίας που θέλετε να ενεργοποιήσετε/απενεργοποιήσετε, πατήστε μία φορά το κουμπί «Stop/Set» για να επιταχύνετε (ενεργοποιημένη λειτουργία) ή να επιβραδύνετε (απενεργοποιημένη λειτουργία) το αναβόσβημα και, στη συνέχεια, αφήστε το έτσι ώστε ο μηχανισμός κίνησης να εξέλθει από τη λειτουργία προγραμματισμού εντός 10 δευτερολέπτων. Αν όλα έχουν γίνει σωστά, η λυχνία LED της λειτουργίας που ενεργοποιείται θα παραμείνει αναμμένη.
Κατάλογος προγραμματιζόμενων λειτουργιών που μπορούν να ενεργοποιηθούν:
| LED | Λειτουργία | Περιγραφή |
|---|---|---|
| L1 | Αυτόματο κλείσιμο | Μετά από ορισμένο χρονικό διάστημα (το οποίο ρυθμίζεται στην ενότητα «Προγραμματισμός επιπέδου II - Διάρκεια παύσης» από το άνοιγμα της πύλης, η πύλη αρχίζει να κλείνει αυτόματα. Αν η λειτουργία είναι απενεργοποιημένη, η πύλη μπορεί να λειτουργήσει μόνο κατόπιν εντολής από τηλεχειριστήριο της πύλης κ.λπ. |
| L2 | Κλείσιμο μετά τη διακοπή των φωτοκυττάρων |
Η λειτουργία επιτρέπει η πύλη να παραμένει ανοιχτή μόνο για τον απολύτως αναγκαίο χρόνο που απαιτείται για τη διέλευση του οχήματος. Μόλις αποδεσμευτούν τα φωτοκύτταρα (αφού το όχημα περάσει από το άνοιγμα), η πύλη αρχίζει να κλείνει αυτόματα μετά από 5 δευτερόλεπτα. Η λειτουργία αυτή έχει δύο τρόπους λειτουργίας, ανάλογα με το αν είναι ενεργοποιημένο το αυτόματο κλείσιμο (βλ. προηγούμενη λειτουργία). Αυτόματο κλείσιμο ενεργοποιημένο - η πύλη σταματά μόλις αποδεσμευτούν τα φωτοκύτταρα και αρχίζει να κλείνει μετά από 5 δευτερόλεπτα. Αυτό σημαίνει ότι δεν χρειάζεται να ανοίξει πλήρως. |
| L3 | Πάντα κλείσιμο | Σε περίπτωση διακοπής ρεύματος, η πύλη είτε παραμένει στην ίδια θέση (αν η λειτουργία είναι απενεργοποιημένη) είτε κλείνει (αν η λειτουργία είναι ενεργοποιημένη). |
| L4 | Λειτουργία αναμονής | Η λειτουργία αυτή επιτρέπει τη μείωση της κατανάλωσης ηλεκτρικής ενέργειας στο ελάχιστο. Είναι ιδανική για χρήση με τροφοδοσία από εφεδρική μπαταρία (π.χ. NICE PS124). Όταν η λειτουργία είναι ενεργή, η μονάδα ελέγχου απενεργοποιείται ένα λεπτό μετά την τελευταία κίνηση της πύλης είσοδος BlueBUS (και συνεπώς όλες οι συσκευές που είναι συνδεδεμένες σε αυτήν), καθώς και όλες οι λυχνίες LED εκτός από την λυχνία LED BlueBUS, η οποία αναβοσβήνει αργά. Σε αυτήν την κατάσταση, αν ληφθεί εντολή, η μονάδα ελέγχου επανεκκινείται πρώτα και στη συνέχεια εκτελεί την εντολή. |
| L5 | Ηλεκτρική κλειδαριά/Αυτόματος φωτισμός | Αν η λειτουργία δεν είναι ενεργοποιημένη, η έξοδος ELS λειτουργεί ως ηλεκτρική κλειδαριά· αν η λειτουργία είναι ενεργοποιημένη, η έξοδος ELS μπορεί να χρησιμοποιηθεί για αυτόματο φωτισμό. |
| L6 | Προειδοποιητικό αναβόσβημα | Μόλις ληφθεί σήμα για την κίνηση της πύλης, αρχικά ο φάρος ειδοποιεί για τρία δευτερόλεπτα με αναλαμπές και στη συνέχεια ξεκινά ο ζητούμενος κύκλος κίνησης. |
| L7 | Το κλείσιμο σημαίνει μερικό άνοιγμα | Εντολή κλεισίματος ξεκινά πάντα τον κύκλο μερικού ανοίγματος της πύλης. |
| L8 | Ένδειξη ανοιχτής πύλης/Ένδειξη συντήρησης | Αν η λειτουργία δεν είναι ενεργοποιημένη, η έξοδος S.C.A. λειτουργεί ως ένδειξη ανοιχτής πύλης· αν η λειτουργία είναι ενεργοποιημένη, η έξοδος S.C.A. λειτουργεί ως ένδειξη συντήρησης. |
Προγραμματισμός επιπέδου II.
Στο επίπεδο II, ο προγραμματισμός χρησιμοποιείται για τη ρύθμιση των τιμών των αντίστοιχων λειτουργιών (οι λειτουργίες αυτές διαφέρουν από εκείνες του επιπέδου I.).
Ξεχάστε τον προγραμματισμό επιπέδου I. Η είσοδος στον προγραμματισμό επιπέδου II γίνεται κρατώντας πατημένο το κουμπί «Stop/Set» για περίπου 5 δευτερόλεπτα, μέχρι να αρχίσει να αναβοσβήνει η LED L1. Στη συνέχεια, με τα κουμπιά «Open» και «Close» μετακινείτε την τρέχουσα LED προς τα πάνω ή προς τα κάτω. Έχετε 10 δευτερόλεπτα για κάθε ενέργεια, διαφορετικά ο μηχανισμός κίνησης θα βγει από τη λειτουργία προγραμματισμού. Όταν η LED που αναβοσβήνει φτάσει πάνω από τη LED της λειτουργίας της οποίας θέλετε να ρυθμίσετε την παράμετρο, κρατήστε πατημένο το κουμπί «Stop/Set» για να μπείτε στη ρύθμιση της συγκεκριμένης LED. Η LED που θα παραμείνει αναμμένη (κρατάτε ακόμη πατημένο το «Stop/Set») δείχνει την τρέχουσα τιμή της παραμέτρου. Μπορείτε να αλλάξετε αυτήν την τιμή προς τα πάνω ή προς τα κάτω με τα κουμπιά «Open» ή "Close» (κρατάτε ακόμη πατημένο το κουμπί «Stop/Set»), στη συνέχεια αφήστε το «Stop/Set» και περιμένετε μέχρι ο μηχανισμός κίνησης να βγει από τη λειτουργία προγραμματισμού, εντός 10 δευτερολέπτων. Για να βεβαιωθείτε ότι όλα έγιναν σωστά, πρέπει να επαναλάβετε τη διαδικασία χωρίς να αλλάξετε την τιμή της παραμέτρου.
Κατάλογος προγραμματιζόμενων λειτουργιών με ρυθμιζόμενες παραμέτρους:
|
LED εισόδου — Όνομα |
LED ρύθμισης — Τιμή |
|---|---|
| L1 — Διάρκεια παύσης Εάν η επιλογή «Αυτόματο κλείσιμο» είναι ενεργοποιημένη στον προγραμματισμό επιπέδου I, |
L1 — 5 δευτερόλεπτα L2 — 15 δευτερόλεπτα L3 — 30 δευτερόλεπτα L4 — 45 δευτερόλεπτα L5 — 60 δευτερόλεπτα L6 — 80 δευτερόλεπτα L7 — 120 δευτερόλεπτα L8 — 180 δευτερόλεπτα |
|
Ορίζει τη σειρά κινήσεων της πύλης που εκτελείται με επαναλαμβανόμενο πάτημα, π.χ. του κουμπιού στο τηλεχειριστήριο της πύλης, ή με ενεργοποίηση μέσω της εισόδου STEP-BY-STEP (γνωστής επίσης ως P.P.ή Βηματισμός). Εάν επιλέξετε L4, L5, L7 ή L8, θα επηρεαστούν επίσης οι είσοδοι OPEN και CLOSE. |
L1 — Άνοιγμα/Διακοπή/Κλείσιμο/Διακοπή L2 — Άνοιγμα/Διακοπή/Κλείσιμο/Άνοιγμα L3 — Άνοιγμα/Κλείσιμο/Άνοιγμα/Κλείσιμο L4 — Κοινόχρηστη λειτουργία L5 — Κοινόχρηστη λειτουργία με διακοπή 2 s L6 — Βηματισμός, μερικό άνοιγμα μετά από 2 s L7 — Λειτουργία με συνεχή παρουσία χειριστή L8 — Ημιαυτόματο άνοιγμα, κλείσιμο με συνεχή παρουσία χειριστή |
|
Ρυθμίζει την ταχύτητα κίνησης της πύλης κατά την κανονική λειτουργία (όχι κατά την εκκίνηση ή την επιβράδυνση της πύλης). |
L1 — Πολύ αργή (30%) L2 — Αργή (45%) L3 — Μεσαία (55%) L4 — Γρήγορη (70%) L5 — Πολύ γρήγορη (85%) L6 — Εξαιρετικά γρήγορη (100%) L7 — Ανοίγει «Γρήγορα», κλείνει «Αργά» L8 — Ανοίγει «Εξαιρετικά γρήγορα», κλείνει «Γρήγορα» |
|
L4 — Αποσύνδεση κινητήρα μετά το κλείσιμο Ρυθμίζει για πόσα ms η μονάδα ελέγχου θα αποφορτίζει τον κινητήρα μετά το κλείσιμο, ώστε να μειώνεται η πίεση στο φύλλο της πύλης. |
L1 — Καμία L2 — Ελάχιστη (100ms) L3 — ... L4 — ... L5 — ... L6 — ... L7 — ... L8 — Μέγιστη (800ms) |
|
Προσαρμόζει το σύστημα ελέγχου της ισχύος του κινητήρα στο βάρος της πύλης. |
L1 — Χαμηλή L2 — ... L3 — ... (προεπιλεγμένη) L4 — ... L5 — ... L6 — ... L7 — ... L8 — Εξαιρετικά υψηλή |
|
Ρυθμίζει το μήκος διαδρομής κατά το μερικό άνοιγμα. Για τις επιλογές L5 έως L8, η ελάχιστη τιμή αντιστοιχεί στη μικρότερη από τις δύο ρυθμισμένες γωνίες των φύλλων. Δηλαδή, αν το φύλλο M1 ανοίγει στις 90° και το φύλλο M2 στις 110°C, η ελάχιστη τιμή είναι 90°C. |
L1 — Το φύλλο M2 ανοίγει κατά το ένα τέταρτο L2 — Το φύλλο M2 ανοίγει μέχρι τη μέση L3 — Το φύλλο M2 ανοίγει κατά τα τρία τέταρτα L4 — Το φύλλο M2 ανοίγει πλήρως L5 — Τα φύλλα ανοίγουν κατά το ένα τέταρτο της ελάχιστης τιμής L6 — Τα φύλλα ανοίγουν μέχρι τη μισή ελάχιστη τιμή L7 — Τα φύλλα ανοίγουν κατά τα τρία τέταρτα της ελάχιστης τιμής L8 — Τα φύλλα ανοίγουν μέχρι την ελάχιστη τιμή |
|
Ρυθμίζει τον αριθμό κύκλων κίνησης της πύλης, μετά τον οποίο ο μηχανισμός κίνησης θα ειδοποιήσει ότι απαιτείται συντήρηση. |
L1 — 500 × L2 — 1000 × L3 — 1500 × L4 — 2500 × L5 — 5000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Αναπαράγει τον τύπο έως και των 8 τελευταίων μηνυμάτων σφάλματος. |
L1 — Αποτέλεσμα 1ου ελιγμού L2 — Αποτέλεσμα 2ου ελιγμού L3 — Αποτέλεσμα 3ου ελιγμού L4 — Αποτέλεσμα 4ου ελιγμού L5 — Αποτέλεσμα 5ου ελιγμού L6 — Αποτέλεσμα 6ου ελιγμού L7 — Αποτέλεσμα 7ου ελιγμού L8 — Αποτέλεσμα 8ου ελιγμού |
Σύνδεση πρόσθετων εξωτερικών συσκευών στον μηχανισμό κίνησης
 |
Εάν χρειάζεται να συνδέσετε πρόσθετες συσκευές στον μηχανισμό κίνησης που απαιτούν εξωτερική τροφοδοσία (π.χ. φωτισμό ένδειξης, διακόπτης με κλειδί, αναγνώστες καρτών, κ.λπ.), συνδέστε τη συσκευή σύμφωνα με το σχήμα. Η παρεχόμενη τάση είναι 24 Vdc, από -30% έως +50%, με μέγιστο ρεύμα 200 mA. |
Ειδικές λειτουργίες της μονάδας ελέγχου
Διαγραφή μνήμης
Πατήστε τα κουμπιά «Open» και «Close» και κρατήστε τα πατημένα μέχρι να αρχίσουν να αναβοσβήνουν τα L1 και L2.
Εξαναγκασμένη κίνηση
Εάν κάποια διάταξη ασφαλείας παρουσιάσει βλάβη ή, για παράδειγμα, αν στη δέσμη της φωτοκυττάρων εισέλθει ένα εμπόδιο που δεν μπορεί να απομακρυνθεί και η πύλη δεν κινείται για λόγους ασφαλείας, μπορείτε να ενεργοποιήσετε τη λειτουργία «Παρουσία χειριστή», είτε μόνιμα μέσω του Προγραμματισμού επιπέδου II. στη ρύθμιση L2 - Τύπος βηματισμού στην τιμή L7 - Παρουσία χειριστή, είτε προσωρινά:
- Δώστε εντολή στην πύλη (με το τηλεχειριστήριο, με τον διακόπτη με κλειδί κ.λπ.)
- Αν υπάρχει κάποιο πρόβλημα, η πύλη δεν θα κινηθεί και ο φάρος πιθανότατα θα υποδείξει σφάλμα.
- Γι' αυτό, εντός 3 δευτερολέπτων από την προηγούμενη εντολή, δώστε ξανά την εντολή και κρατήστε την πατημένη.
- Όσο κρατάτε πατημένη την εντολή, η πύλη θα κινείται· μόλις την αφήσετε, θα σταματήσει.
Ειδοποίηση συντήρησης
Στον Προγραμματισμό επιπέδου II στο σημείο L7 - Υπενθύμιση συντήρησης ορίζεται ο αριθμός κύκλων μετά τον οποίο ο μηχανισμός κίνησης θα σηματοδοτεί ότι απαιτείται συντήρηση (έλεγχος). Ο μηχανισμός κίνησης το σηματοδοτεί μέσω του φάρου (ή μέσω της εξόδου S.C.A., εάν έχει ρυθμιστεί στον Προγραμματισμό επιπέδου II στο σημείο L4 - Ένδειξη εξόδου επίπεδο L7 - Συντήρηση) ως εξής:
| Αριθμός κύκλων | Ένδειξη μέσω φάρου | Ένδειξη μέσω της εξόδου S.C.A. |
|---|---|---|
| λιγότερο από το 80% του ορίου | Κανονική λειτουργία, αναβοσβήνει ανά μισό δευτερόλεπτο. | «Ανάβει» για 2 δευτερόλεπτα μετά την έναρξη του ανοίγματος. |
| 80–100% του ορίου | Ανάβει για 2 δευτερόλεπτα μετά την έναρξη της κίνησης και στη συνέχεια λειτουργεί κανονικά. | Αναβοσβήνει κατά τη διάρκεια της κίνησης. |
| πάνω από το 100% του ορίου | Ανάβει για 2 δευτερόλεπτα μετά την έναρξη της κίνησης, στη συνέχεια λειτουργεί κανονικά και ανάβει για 2 δευτερόλεπτα μετά την ολοκλήρωση της κίνησης. | Αναβοσβήνει συνεχώς. |
Για τη διαγραφή της ειδοποίησης συντήρησης και τον έλεγχο του τρέχοντος αριθμού κινήσεων σε σχέση με το όριο, ανατρέξτε στον πίνακα 12 του εγχειριδίου.
Αντιμετώπιση προβλημάτων μηχανισμού κίνησης
Αν κάτι δεν είναι σαφές ή αντιμετωπίζετε οποιοδήποτε άλλο πρόβλημα, μη διστάσετε να επικοινωνήστε με την τεχνική υποστήριξή μας για μηχανισμούς NICE.
Ανάλογα με τη φύση του προβλήματος
Κατά την εγκατάσταση (ή σε περίπτωση βλάβης του μηχανισμού κίνησης), ενδέχεται να αντιμετωπίσετε κάποιο από τα ακόλουθα προβλήματα:
|
Πρόβλημα |
Πιθανή λύση |
|---|---|
|
Η πύλη δεν ανταποκρίνεται στην εντολή του τηλεχειριστηρίου και η λυχνία LED στο τηλεχειριστήριο δεν ανάβει. |
Ελέγξτε αν οι μπαταρίες του τηλεχειριστηρίου του μηχανισμού κίνησης είναι σε καλή κατάσταση· αν όχι, αντικαταστήστε τις. Οδηγίες θα βρείτε στο εγχειρίδιο του συγκεκριμένου τηλεχειριστηρίου. |
|
Η πύλη δεν ανταποκρίνεται στην εντολή του τηλεχειριστηρίου, αλλά η λυχνία LED στο τηλεχειριστήριο ανάβει. |
Ελέγξτε αν το τηλεχειριστήριο έχει αποθηκευτεί στη μνήμη του δέκτη σωστά ή δοκιμάστε να το τηλεχειριστήριο το αποθηκεύσετε ξανά. |
|
Η πύλη δεν κινείται και η λυχνία LED BlueBUS δεν αναβοσβήνει.
|
Ελέγξτε αν ο μηχανισμός κίνησης τροφοδοτείται με 230 V. Αν ναι, ελέγξτε με μέτρηση και τις δύο ασφάλειες και, αν χρειάζεται, αντικαταστήστε τις με καινούργιες με τα ίδια χαρακτηριστικά. |
|
Η αυλόπορτα δεν κινείται και ο φάρος δεν αναβοσβήνει. |
Ελέγξτε αν η εντολή έχει καταχωριστεί από τον μηχανισμό κίνησης. Κατά την αποστολή εντολής με το τηλεχειριστήριο θα πρέπει να αναβοσβήσει η λυχνία LED BlueBUS γρήγορα δύο φορές. Αν η εντολή αποστέλλεται από άλλη συσκευή μέσω της εισόδου STEP-BY-STEP (P.P.), θα πρέπει να ανάψει η αντίστοιχη λυχνία LED STEP-BY-STEP. |
|
Η αυλόπορτα δεν κινείται και ο φάρος αναβοσβήνει αρκετές φορές. |
Μετρήστε τις αναλαμπές και δείτε Διάγνωση μέσω των αναλαμπών του φάρου. |
|
Η αυλόπορτα κινείται, αλλά σταματά αμέσως και αρχίζει να κινείται προς την αντίθετη κατεύθυνση. |
Η προγραμματισμένη ισχύς του κινητήρα είναι πιθανότατα πολύ χαμηλή για την αυλόπορτά σας. Ελέγξτε αν υπάρχουν εμπόδια στην κίνηση της αυλόπορτας και, αν χρειάζεται, αυξήστε την ισχύ του μηχανισμού κίνησης. |
|
Η αυλόπορτα ξεκινά να κινείται, αλλά ο φάρος δεν λειτουργεί. |
Ελέγξτε αν υπάρχει τάση στην έξοδο FLASH κατά τη διάρκεια της κίνησης της αυλόπορτας (η τιμή της τάσης δεν είναι σημαντική, περίπου 10-30Vdc). Αν υπάρχει τάση στην έξοδο, το πρόβλημα θα βρίσκεται στον φάρο, δοκιμάστε να τον αντικαταστήσετε με έναν παρόμοιο για να δείτε αν λειτουργεί. Αν δεν υπάρχει τάση στην έξοδο, η έξοδος FLASH μπορεί να είναι υπερφορτωμένη· ελέγξτε μήπως έχει βραχυκυκλώσει η καλωδίωση. |
|
Η αυλόπορτα ξεκινά να κινείται, αλλά η έξοδος S.C.A. δεν λειτουργεί. |
Ελέγξτε τον τύπο λειτουργίας που έχει προγραμματιστεί για την έξοδο S.C.A. και, αν η έξοδος θα πρέπει να αναβοσβήνει, ελέγξτε αν υπάρχει τάση σε αυτήν (περίπου 24Vdc). Αν υπάρχει τάση στην έξοδο, το πρόβλημα θα βρίσκεται στον λαμπτήρα· δοκιμάστε να τον αντικαταστήσετε με έναν παρόμοιο για να δείτε αν λειτουργεί. Αν δεν υπάρχει τάση στην έξοδο, η έξοδος S.C.A. μπορεί να είναι υπερφορτωμένη· ελέγξτε μήπως έχει βραχυκυκλώσει η καλωδίωση. |
Διάγνωση μέσω των αναλαμπών του φάρου
Κατά τη διάρκεια της κίνησης της αυλόπορτας ο φάρος αναβοσβήνει τακτικά κάθε δευτερόλεπτο. Σε περίπτωση προβλήματος, ο φάρος υποδεικνύει το σφάλμα με δύο διαδοχικές σειρές γρήγορων αναλαμπών.
|
Σειρά αναλαμπών |
Σφάλμα |
Λύση |
|---|---|---|
|
1 αναλαμπή Παύση 1 δευτερολέπτου 1 αναλαμπή |
Σφάλμα BlueBUS
|
Οι συσκευές που είναι συνδεδεμένες στην είσοδο BlueBUS δεν αντιστοιχούν σε εκείνες που εντοπίστηκαν κατά τη φάση αναγνώρισης των συσκευών. Επαναλάβετε τη φάση αναγνώρισης. Αν δεν βοηθήσει, δοκιμάστε άλλη μία φορά. Διαφορετικά, θα πρέπει να εντοπίσετε την ελαττωματική συσκευή με τη μέθοδο του αποκλεισμού και να την αντικαταστήσετε (να την αγοράσετε, να υποβάλετε αίτημα εγγύησης ή να την επισκευάσετε). |
|
2 αναλαμπές Παύση 1 δευτερολέπτου 2 αναλαμπές |
Ενεργοποίηση φωτοκυττάρου |
Ενεργοποιούνται τα φωτοκύτταρα, κάτι που είναι φυσιολογικό αν η δέσμη τους διακοπεί κατά το κλείσιμο της αυλόπορτας. Αν η δέσμη δεν διακόπηκε, τα φωτοκύτταρα μπορεί να είναι βρόμικα, να θαμπώνονται από έντονο φως ή να είναι ελαττωματικά. |
|
3 αναλαμπές Παύση 1 δευτερολέπτου 3 αναλαμπές |
Ενεργοποίηση του περιοριστή δύναμης του κινητήρα
|
Κατά την κίνηση η αυλόπορτα ανιχνεύει αυξημένη τριβή – μπορεί η αυλόπορτα να μην είναι σωστά ρυθμισμένη· δοκιμάστε να την κινήσετε με το χέρι και να την επαναρυθμίσετε. Διαφορετικά, συνήθως βοηθά η αύξηση της ισχύος του κινητήρα, ή η ενεργοποίηση της λειτουργίας ώθησης. Ένα άλλο πρόβλημα μπορεί να προκύψει αν έχετε το κάτω τέρμα πολύ ψηλά. |
|
4 αναλαμπές Παύση 1 δευτερολέπτου 4 αναλαμπές |
Ενεργοποίηση της εισόδου STOP
|
Στάλθηκε εντολή στην είσοδο STOP, οπότε, αν πρόκειται για μη αναμενόμενη λειτουργία, ελέγξτε τις συσκευές που είναι συνδεδεμένες σε αυτήν. |
|
5 αναλαμπές Παύση 1 δευτερολέπτου 5 αναλαμπές |
Εσωτερικό σφάλμα της μονάδας ελέγχου |
Περιμένετε 30 δευτερόλεπτα και επαναλάβετε. Αν το πρόβλημα επιμένει, δοκιμάστε να την επαναφέρετε. Διαφορετικά, πιθανότατα θα χρειαστεί επισκευή ή αντικατάσταση της μονάδας ελέγχου. |
|
6 αναλαμπές Παύση 1 δευτερολέπτου 6 αναλαμπές |
Έχει επιτευχθεί το ωριαίο όριο κινήσεων. |
Περιμένετε μερικά λεπτά, μέχρι ο περιοριστής κύκλων να πέσει κάτω από το όριο. |
|
7 αναλαμπές Παύση 1 δευτερολέπτου 7 αναλαμπές |
Εσωτερικό σφάλμα των ηλεκτρονικών κυκλωμάτων. |
Αποσυνδέστε ολόκληρο τον μηχανισμό κίνησης για λίγα δευτερόλεπτα και δοκιμάστε ξανά. Αν το πρόβλημα επιμένει, δοκιμάστε να την επαναφέρετε. Διαφορετικά, πιθανότατα θα χρειαστεί επισκευή ή αντικατάσταση της μονάδας ελέγχου. |
|
8 αναλαμπές Παύση 1 δευτερολέπτου 8 αναλαμπές |
Ενεργή συνεχής εντολή.
|
Αποστέλλεται συνεχώς μια εντολή στον μηχανισμό κίνησης – ελέγξτε τις συσκευές που είναι συνδεδεμένες στην είσοδο OPEN. Πιθανότατα πρόκειται για χρονοδιακόπτη, αν έχετε συνδέσει κάποιον.
|
|
9 αναλαμπές Παύση 1 δευτερολέπτου 9 αναλαμπές |
Ο μηχανισμός κίνησης έχει μπλοκαριστεί με την εντολή "Μπλοκάρισμα αυτοματισμού" | Ξεκλειδώστε τον μηχανισμό κίνησης με την εντολή "Ξεκλείδωμα αυτοματισμού". |
| 10 αναλαμπές
Παύση 1 δευτερολέπτου 10 αναλαμπές |
Ενεργοποίηση του περιοριστή του κωδικοποιητή | Κατά την κίνηση της πόρτας ανιχνεύεται αυξημένη τριβή· ελέγξτε την ομαλή κίνηση. |
Διάγνωση μέσω των αναλαμπών των LED
Στην κεντρική μονάδα ελέγχου MCA1 της μονάδας ελέγχου MC824H υπάρχουν δύο ομάδες LED, καθεμία από τις οποίες, αναβοσβήνοντας ή μένοντας αναμμένη, υποδεικνύει την κανονική λειτουργία της μονάδας ελέγχου ή τη διάγνωση βλαβών, σύμφωνα με τους παρακάτω πίνακες.
Οριζόντια LED BLUEBUS, STOP, PP, OPEN, CLOSE
|
Ένδειξη |
Κατάσταση |
Αντιμετώπιση |
|---|---|---|
|
LED BlueBUS |
||
|
Σβηστό |
Βλάβη
|
Ελέγξτε τη σύνδεση στο ηλεκτρικό δίκτυο, αν είναι εντάξει, ελέγξτε τις ασφάλειες F1 και F2 και, αν χρειάζεται, αντικαταστήστε τις με καινούργιες ίδιων χαρακτηριστικών. |
|
Αναμμένο |
Σοβαρή βλάβη
|
Δοκιμάστε να αποσυνδέσετε τη μονάδα ελέγχου, αν χρειαστεί όλες τις εισόδους. Αν αυτό δεν βοηθήσει, κάντε επαναφορά. Αν και πάλι δεν βοηθήσει, πιθανότατα θα χρειαστεί να αντικαταστήσετε τη μονάδα ελέγχου. |
|
Αναλαμπή ανά διαστήματα ενός δευτερολέπτου |
Όλα εντάξει |
Κανονική λειτουργία της μονάδας ελέγχου. |
|
2 γρήγορες αναλαμπές |
Άλλαξε η κατάσταση στις εισόδους |
Κανονική λειτουργία – άλλαξε η κατάσταση στην είσοδο STEP-BY-STEP, STOP, OPEN, CLOSE, ενεργοποιήθηκαν οι φωτοκύτταρα, ή ο μηχανισμός κίνησης έλαβε εντολή από το τηλεχειριστήριο. |
|
Σειρές αναλαμπών που χωρίζονται από παύση ενός δευτερολέπτου |
Πολλαπλές δυνατότητες |
Ο αριθμός των αναλαμπών σε κάθε σειρά αντιστοιχεί στη διάγνωση βλαβών μέσω του φάρου. |
|
LED STOP (Διακοπή) |
||
|
Σβηστό |
Ενεργοποιήθηκε η είσοδος STOP |
Ελέγξτε τις συσκευές που είναι συνδεδεμένες στην είσοδο STOP. |
|
Αναμμένο |
Όλα εντάξει |
Η είσοδος STOP δεν είναι ενεργή. |
|
LED STEP-BY-STEP (αναφέρεται επίσης ως P.P., βηματική λειτουργία) |
||
|
Σβηστό |
Όλα εντάξει |
Η είσοδος STEP-BY-STEP δεν είναι ενεργή. |
|
Αναμμένο |
Ενεργοποιήθηκε η είσοδος STEP-BY-STEP |
Κανονική λειτουργία της μονάδας ελέγχου, εφόσον ήταν ενεργή συσκευή συνδεδεμένη στην είσοδο STEP-BY-STEP. |
|
LED OPEN (Άνοιγμα) |
||
|
Σβηστό |
Όλα εντάξει |
Η είσοδος OPEN δεν είναι ενεργή. |
|
Αναμμένο |
Ενεργοποιήθηκε η είσοδος OPEN |
Κανονική λειτουργία της μονάδας ελέγχου, εφόσον ήταν ενεργή συσκευή συνδεδεμένη στην είσοδο OPEN. |
|
LED CLOSE (Κλείσιμο) |
||
|
Σβηστό |
Όλα εντάξει |
Η είσοδος CLOSE δεν είναι ενεργή. |
|
Αναμμένο |
Ενεργοποιήθηκε η είσοδος CLOSE |
Κανονική λειτουργία της μονάδας ελέγχου, εφόσον ήταν ενεργή συσκευή συνδεδεμένη στην είσοδο CLOSE. |
Κάθετα LED L1–L8
|
Ένδειξη |
Αντιμετώπιση |
|---|---|
|
LED 1 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Αυτόματο κλείσιμο δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Αυτόματο κλείσιμο είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 2 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Κλείσιμο μετά τη διακοπή της δέσμης των φωτοκυττάρων δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Κλείσιμο μετά τη διακοπή της δέσμης των φωτοκυττάρων είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 3 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Πάντα κλείσιμο δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Πάντα κλείσιμο είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 4 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Λειτουργία αναμονής δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Λειτουργία αναμονής είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
|
|
LED 5 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Ηλεκτρική κλειδαριά/Αυτόματος φωτισμός δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Ηλεκτρική κλειδαριά/Αυτόματος φωτισμός είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
Προγραμματίζεται η λειτουργία. |
|
LED 6 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Προαναλαμπή δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Προαναλαμπή είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
Προγραμματίζεται η λειτουργία. |
|
LED 7 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Το κλείσιμο σημαίνει μερικό άνοιγμα δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Το κλείσιμο σημαίνει μερικό άνοιγμα είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
Προγραμματίζεται η λειτουργία. |
|
LED 8 |
|
|
Σβηστό |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Ένδειξη ανοιχτής πύλης/Ένδειξη συντήρησης δεν είναι ενεργοποιημένη. |
|
Αναμμένο |
Κατά την κανονική λειτουργία υποδεικνύει ότι η λειτουργία Ένδειξη ανοιχτής πύλης/Ένδειξη συντήρησης είναι ενεργοποιημένη. |
|
Αναβοσβήνει |
Προγραμματίζεται η λειτουργία. |
Εγκατάσταση εφεδρικής μπαταρίας στη μονάδα ελέγχου NICE MC824H
Εφεδρική μπαταρία NICE PS324 δεν περιλαμβάνεται στον βασικό εξοπλισμό παράδοσης του μηχανισμού κίνησης, αλλά μπορεί να παραγγελθεί ξεχωριστά. Χρησιμοποιείται σε περίπτωση διακοπής ρεύματος, οπότε ο μηχανισμός κίνησης της πύλης τροφοδοτείται από αυτήν. Η μπαταρία φορτίζεται συνεχώς από το ηλεκτρικό δίκτυο.
| 1. Αφαιρέστε το πλαστικό κάλυμμα της υποδοχής της μπαταρίας | 2. Συνδέστε την μπαταρία στην υποδοχή και τοποθετήστε την δίπλα στη μονάδα ελέγχου |
|---|---|
 |
 |
Τεχνικά χαρακτηριστικά της μονάδας ελέγχου NICE Moonclever MC824H
| Μοντέλο | NICE Moonclever MC824H |
|---|---|
| Περιγραφή τύπου | Ηλεκτρική μονάδα ελέγχου για την αυτόματη λειτουργία ανοιγόμενων πυλών. Παρέχεται μαζί με μονάδα ελέγχου NICE MCA1, αλλά χωρίς ραδιοδέκτη. |
| Τροφοδοσία | 230V (+10% -15%) 50/60Hz |
|
Κατανάλωση ισχύος |
200W (κάτω από 100W σε συνολική λειτουργία αναμονής) |
| Εφεδρικό τροφοδοτικό | δυνατότητα αγοράς και εγκατάστασης εφεδρική μπαταρία NICE PS324 |
| Έξοδος για φάρο | για έναν φάρο 12Vdc με λαμπτήρα μέγ. 21W (π.χ. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Έξοδος ενδεικτικής λυχνίας (S.C.A.) | για έναν λαμπτήρα 21V, μέγ. 4W (τάση εξόδου +50% -30%), μπορεί να ελέγξει μικρό ρελέ |
| Έξοδος BlueBUS | μία έξοδος για έως και 15 συσκευές BlueBUS (έως 6 ζεύγη φωτοκυττάρων MOFB/MOFOB + 2 ζεύγη φωτοκυττάρων MOFB/MOFOB που λειτουργούν για το άνοιγμα + 4 αναγνώστες καρτών MOMB/ψηφιακά πληκτρολόγια MOTB) |
| Είσοδος STOP | για κανονικά ανοικτές, κανονικά κλειστές επαφές και για συσκευές με σταθερή αντίσταση 8,2KΩ |
| Είσοδος STEP-BY-STEP (P.P., βηματική λειτουργία) | κανονικά ανοικτή (το κλείσιμο της επαφής ενεργοποιεί την εντολή «Βηματική λειτουργία") |
| Είσοδος OPEN | κανονικά ανοικτή (το κλείσιμο της επαφής ενεργοποιεί την εντολή «Άνοιγμα") |
| Είσοδος CLOSE | κανονικά ανοικτή (το κλείσιμο της επαφής ενεργοποιεί την εντολή «Κλείσιμο") |
| Ασύρματος δέκτης | χωρίς δέκτη, υποδοχή «SM» για δέκτες NICE SMXI, NICE OXI κ.λπ. |
| Είσοδος κεραίας | 50Ω για ομοαξονικό καλώδιο RG-58 (ή παρόμοιο) |
| Λειτουργίες προγραμματισμού | 8 λειτουργίες ενεργοποίησης/απενεργοποίησης (Προγραμματισμός επιπέδου I.) 8 ρυθμιζόμενες λειτουργίες (Προγραμματισμός επιπέδου II.) |
| Λειτουργίες αυτοαξιολόγησης |
αξιολόγηση του μήκους του φύλλου (υπολογισμός αποστάσεων επιτάχυνσης και επιβράδυνσης, υπολογισμός του σημείου μερικού ανοίγματος) |
| Θερμοκρασία λειτουργίας | -20°C έως +50°C |
| Χρήση σε αλμυρά, όξινα και δυνητικά εκρηκτικά περιβάλλοντα | όχι |
| Κατηγορία προστασίας | IP54 |
| Διαστάσεις | 232×310×122 (π×μ×υ) |
| Βάρος | 4,1kg |
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
