NICE MyMoonBus MOMB – ανέπαφος αναγνώστης καρτών με τεχνολογία BlueBUS
| Διαθεσιμότητα προϊόντος: | μη διαθέσιμο | Θα χαρούμε να σας βοηθήσουμε να επιλέξετε το κατάλληλο ανταλλακτικό. Μη διστάσετε να μας επικοινωνήσετε μαζί μας. |
|---|
Περιγραφή του προϊόντος NICE MyMoonBus MOMB – ανέπαφος αναγνώστης καρτών με τεχνολογία BlueBUS
NICE ERA Transponder Reader ETPB με νέο σχεδιασμό, είναι ο αντικαταστάτης του ανέπαφου αναγνώστη NICE MyMoonBus MOMB.
Αναγνώστης καρτών NICE MyMoonBus MOMB είναι μια συσκευή που επιτρέπει την είσοδο σε έναν χώρο ή τον χειρισμό του μηχανισμού της πύλης ή άλλου αυτοματισμού μόνο από εξουσιοδοτημένα άτομα. Σε αυτό το άτομο αντιστοιχίζεται κάρτα (ή μπρελόκ), το οποίο, όταν πλησιάσει στον αναγνώστη καρτών, στέλνει εντολή στον μηχανισμό. Οι κάρτες αποθηκεύονται στη μνήμη του αναγνώστη, καθώς η ίδια η κάρτα δεν αποθηκεύει τίποτα, οπότε μπορεί να χρησιμοποιηθεί για τον χειρισμό οποιουδήποτε αριθμού αυτοματισμών. Ο αναγνώστης NICE MOMB επικοινωνεί με τον μηχανισμό μέσω του συστήματος BlueBUS, όπου ο αναγνώστης συνδέεται στη μονάδα ελέγχου με καλώδιο μόλις δύο αγωγών, χωρίς να χρειάζεται να προσέξετε την πολικότητα. Σε έναν μηχανισμό μπορούν να συνδεθούν έως τέσσερις αναγνώστες καρτών, καθένας από τους οποίους ρυθμίζεται με γέφυρα σε μοναδική διεύθυνση, ώστε ο μηχανισμός να μπορεί να αναγνωρίζει ποιος αναγνώστης είναι ποιος.
Στη μνήμη του αναγνώστη μπορούν να αποθηκευτούν έως 255 κάρτες, ή μπρελόκ.
Ο αναγνώστης υποστηρίζει δύο τρόπους προγραμματισμού: απλό για γρήγορη και εύκολη χρήση και επαγγελματικό για προηγμένο έλεγχο πρόσβασης.
Η απόσταση ανίχνευσης, με σωστή εγκατάσταση, είναι 4-8 εκατοστά.
Είναι δυνατό να προγραμματιστεί συγκεκριμένος αριθμός προσβάσεων για κάθε κάρτα, π.χ. για επισκέπτες.
Δυνατότητα προγραμματισμού της λειτουργίας μόνιμου κλειδώματος του μηχανισμού και επανενεργοποίησής του.
Περιεχόμενα
Εγκατάσταση και ηλεκτρική σύνδεση του αναγνώστη
Προγραμματισμός του αναγνώστη NICE MyMoonBus MOMB
Προγραμματισμός σε απλή λειτουργία
Προγραμματισμός σε επαγγελματική λειτουργία
- Δημιουργία καρτών MASTER
- Προγραμματισμός καρτών
- Διαγραφή κάρτας
- Έλεγχος αριθμού καρτών
- Προγραμματισμός κάρτας για περιορισμένο αριθμό χρήσεων
- Ρύθμιση μόνιμου κλειδώματος ή ξεκλειδώματος της μνήμης
- Διαγραφή όλης της μνήμης με χρήση κάρτας MASTER
Άλλες λειτουργίες του αναγνώστη NICE MyMoonBus MOMB
Προσθήκη νέας κανονικής κάρτας με χρήση ήδη αποθηκευμένης κάρτας
Διαγραφή όλης της μνήμης
Αλλαγή τύπου της πρώτης και της δεύτερης εντολής
Διάγνωση ανάλογα με τη φύση του προβλήματος
Διάγνωση με βάση τις ενδείξεις αναλαμπής
Τεχνικά χαρακτηριστικά του αναγνώστη
Εγκατάσταση και ηλεκτρική σύνδεση του αναγνώστη NICE MyMoonBus MOMB
Πριν από την τοποθέτηση του αναγνώστη, πρέπει να υπάρχει κατάλληλη επιφάνεια και να έχει περαστεί η καλωδίωση έως το σημείο εγκατάστασης. Η καλωδίωση πρέπει να είναι αποσυνδεδεμένη από τον μηχανισμό και να μην είναι υπό τάση. Συνήθως χρησιμοποιείται καλώδιο δύο αγωγών 2x0,5mm2, αλλά συνιστούμε να ελέγξετε, αν χρειάζεται, το εγχειρίδιο της συγκεκριμένης μονάδας ελέγχου του μηχανισμού.
Η διαδικασία τοποθέτησης είναι η εξής:

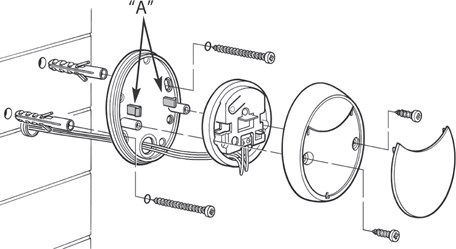

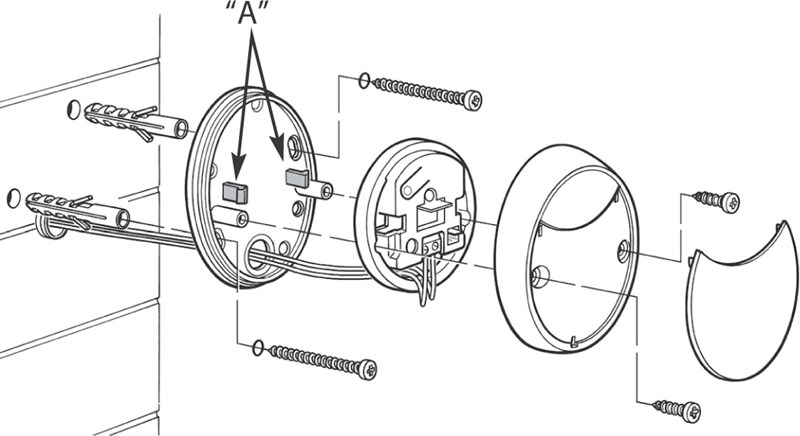

- Αφαιρέστε το κάλυμμα, ξεβιδώστε τις δύο βίδες και βγάλτε το καπάκι του αναγνώστη. Η διαδικασία τοποθέτησης φαίνεται παρακάτω:

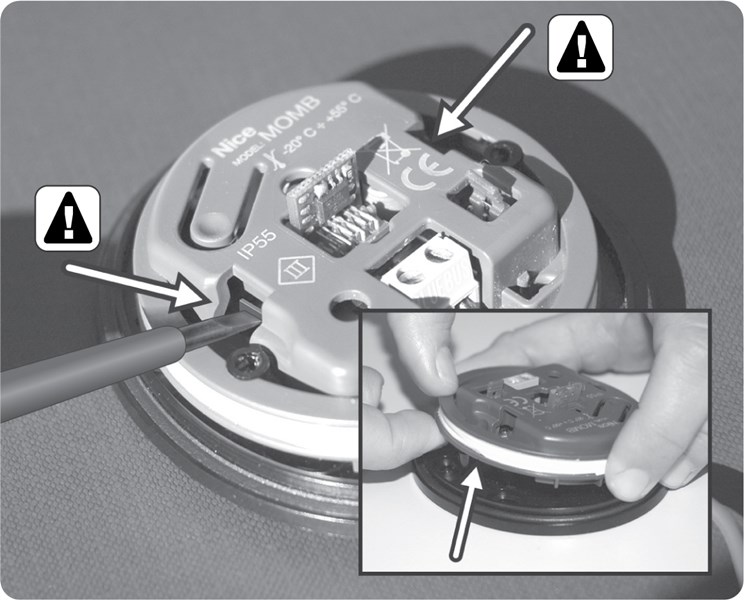

- Με τον αναγνώστη ανοιχτό, πιέστε με ένα κατσαβίδι πρώτα το ένα κλιπ και έπειτα το δεύτερο, και αφαιρέστε το ηλεκτρονικό τμήμα του αναγνώστη. Προσέξτε να μην προκαλέσετε ζημιά στο κύκλωμα με το κατσαβίδι· δείτε την εικόνα:
- Ανοίξτε τις απαραίτητες οπές (συνήθως αρκούν δύο) στο κάτω πλαστικό τμήμα για τις βίδες με τις οποίες θα στερεώσετε τον αναγνώστη στην επιφάνεια.

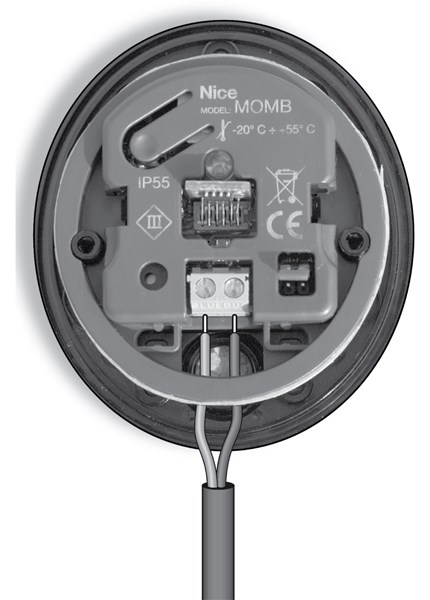

- Περάστε την καλωδίωση που έχετε φέρει μέσα από την οπή στο κάτω μέρος και συνδέστε την στον ακροδέκτη BlueBUS, όπως φαίνεται στην εικόνα:

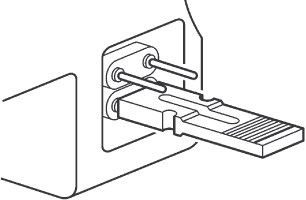

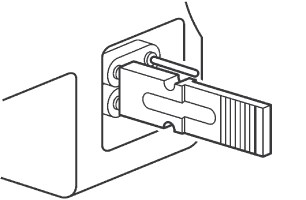

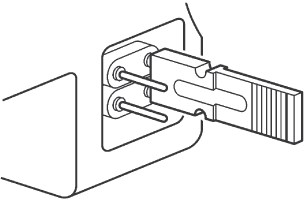

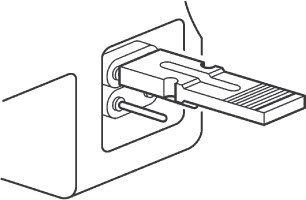

- Αν συνδέετε περισσότερους αναγνώστες στον μηχανισμό, πρέπει να ορίσετε μοναδική διεύθυνση για καθέναν με τη γέφυρα. Αν συνδέετε μόνο έναν αναγνώστη, μπορείτε να παραλείψετε αυτό το βήμα. Χρησιμοποιήστε διαφορετική θέση γέφυρας για κάθε αναγνώστη:
Πρώτος MOMB Δεύτερος MOMB
Τρίτος MOMB Τέταρτος MOMB
- Μπορείτε να συνδέσετε την τροφοδοσία· αν ο αναγνώστης αρχίσει να αναβοσβήνει, όλα είναι εντάξει (ο αναγνώστης θα αναβοσβήσει με συγκεκριμένη ακολουθία, ανάλογα με τον τύπο της μνήμης που έχει τοποθετηθεί· δείτε τύπος μνήμης). Στερεώστε τον αναγνώστη στην επιφάνεια με βίδες, κουμπώστε το ηλεκτρονικό τμήμα, τοποθετήστε το κάλυμμα με τις δύο βίδες και, τέλος, κουμπώστε το καπάκι.
Απομένει μόνο να προγραμματίσετε τον αναγνώστη.
Προγραμματισμός του αναγνώστη NICE MyMoonBus MOMB
Ο αναγνώστης μπορεί να προγραμματιστεί με δύο τρόπους:
- απλό για γρήγορη και εύκολη χρήση
- και επαγγελματικό για προηγμένο έλεγχο πρόσβασης.
Η επιλογή του τρόπου προγραμματισμού πρέπει να γίνει όσο η μνήμη του αναγνώστη είναι ακόμη κενή. Διαφορετικά, για να αλλάξετε τον τρόπο προγραμματισμού, θα πρέπει πρώτα να διαγράψετε όλη τη μνήμη.
Τύποι εντολών
Ο αναγνώστης μπορεί να στείλει δύο εντολές στον μηχανισμό. Σε κάθε κάρτα μπορείτε να αντιστοιχίσετε είτε την πρώτη είτε τη δεύτερη εντολή είτε και τις δύο. Η λειτουργία ελέγχου είναι η εξής:
| Στατικό I. | Μόνο η πρώτη εντολή – πλησιάστε την κάρτα και η συσκευή ανάγνωσης θα στείλει την πρώτη εντολή |
|---|---|
| Στατική II. | Μόνο η δεύτερη εντολή – πλησιάστε την κάρτα και η συσκευή ανάγνωσης θα στείλει τη δεύτερη εντολή |
| Δυναμική |
Και οι δύο εντολές
|
Σημείωση: Μπορείτε, λοιπόν, να έχετε κάρτες που στέλνουν μόνο την πρώτη εντολή, κάρτες που στέλνουν μόνο τη δεύτερη εντολή και, φυσικά, κάρτες που στέλνουν και τις δύο εντολές.
Οι διαθέσιμες εντολές διαφέρουν ανάλογα με το μοντέλο του μηχανισμού κίνησης, αλλά συνήθως είναι οι εξής:
| Αριθμός εντολής | Περιγραφή εντολής |
|---|---|
| 1. | Βηματική λειτουργία (προεπιλεγμένη ως Στατική εντολή I.) |
| 2. | Άνοιγμα |
| 3. | Κλείσιμο |
| 4. | Μερικό άνοιγμα (προεπιλεγμένη ως Στατική εντολή II.) |
| 5. | STOP (Διακοπή της κίνησης της πύλης) |
| 6. | Φωτισμός |
Η προεπιλεγμένη εντολή για τις Στατική εντολή I. και Στατική εντολή II. και Δυναμική εντολή μπορείτε να την αλλάξετε μέσω προγραμματισμού στην επιλογή αλλαγής εντολής.
Προγραμματισμός σε απλή λειτουργία
- Πατήστε το κουμπί P για να ξεκινήσει ο αρχικός προγραμματισμός.
- Η συσκευή ανάγνωσης θα αρχίσει να εκπέμπει ηχητικά σήματα σε τακτά χρονικά διαστήματα.
- Μέσα σε 30 δευτερόλεπτα αποθηκεύστε την πρώτη κάρτα στη μνήμη.
- Έχετε τρεις επιλογές (βλ. Τύποι εντολών):
- Στατική I. – πλησιάστε την κάρτα στη συσκευή ανάγνωσης μία φορά
- Στατική II. – πλησιάστε την κάρτα στη συσκευή ανάγνωσης δύο φορές
- Δυναμική – πλησιάστε την κάρτα στη συσκευή ανάγνωσης τρεις φορές
Μέσα σε 10 δευτερόλεπτα μπορείτε κάθε φορά να αποθηκεύετε άλλη μία κάρτα σύμφωνα με το σημείο 4., αν περάσουν 10 δευτερόλεπτα χωρίς να έχετε πλησιάσει κάποια κάρτα, ο αρχικός προγραμματισμός ολοκληρώνεται και πρέπει να καταχωρίσετε τις επόμενες κάρτες μέσω του δευτερεύοντος προγραμματισμού – της διαδικασίας προσθήκης νέας κάρτας με τη χρήση ήδη συζευγμένης κάρτας.
Στην απλή λειτουργία μπορείτε:
- Να προσθέσετε κάρτες χρησιμοποιώντας ήδη συζευγμένη κάρτα
- Να διαγράψετε ολόκληρη τη μνήμη
- Να αλλάξετε τον τύπο της πρώτης και της δεύτερης εντολής
Προγραμματισμός σε επαγγελματική λειτουργία
Στην επαγγελματική λειτουργία, ο χειρισμός και ο προγραμματισμός των λειτουργιών πραγματοποιούνται με μία ή δύο λεγόμενες ΚΑΡΤΕΣ MASTER, οι οποίες ορίζονται στην αρχή του προγραμματισμού. Επιπλέον, με αυτές μπορείτε να κλειδώνετε και να ξεκλειδώνετε τον μηχανισμό κίνησης έτσι ώστε να μην αποκρίνονται οι άλλες κάρτες. Για παράδειγμα, μπορείτε να ανοίξετε την πύλη το πρωί και στη συνέχεια να την κλειδώσετε με την κάρτα MASTER, ώστε να μην μπορεί κανείς να την κλείσει· το βράδυ μπορείτε να ξεκλειδώσετε την πύλη, να την κλείσετε και να την κλειδώσετε ξανά για τη νύχτα, ώστε να μην μπορεί κανείς να την ανοίξει. Οι κάρτες MASTER μπορούν, φυσικά, να χρησιμοποιούνται και σε άλλες συσκευές ανάγνωσης MOMB ως συνηθισμένες κάρτες.
Η συσκευή ανάγνωσης μπορεί να αποθηκεύσει δύο κάρτες MASTER:
- MASTER1 – ελέγχει όλες τις κάρτες που εκτελούν τη Στατική εντολή I.
- MASTER2 – ελέγχει όλες τις κάρτες που εκτελούν τη Στατική εντολή II.
Έτσι δημιουργούνται δύο ομάδες καρτών. Κάθε κάρτα μπορεί να ανήκει μόνο σε μία ομάδα και, επομένως, να εκτελεί μόνο μία εντολή. Αν αυτή η λύση δεν σας εξυπηρετεί, μπορείτε να προγραμματίσετε μία κάρτα ως MASTER1 και MASTER2 ταυτόχρονα· σε αυτή την περίπτωση θα έχετε μόνο μία ομάδα καρτών, στις οποίες μπορούν να αντιστοιχιστούν εντολές είτε Στατική I., είτε Στατική II. είτε Δυναμική.
Δημιουργία καρτών MASTER
Δημιουργία δύο καρτών MASTER (η μία MASTER1, η άλλη MASTER2)
Με αυτή τη διαδικασία δημιουργούνται δύο κάρτες MASTER, καθεμία από τις οποίες ελέγχει τη δική της ομάδα συνηθισμένων καρτών. Έτσι δημιουργούνται ουσιαστικά δύο ομάδες καρτών: η μία χρησιμοποιεί μόνο τη Στατική εντολή I. και η άλλη μόνο τη Στατική εντολή II.
Δημιουργία της πρώτης κάρτας MASTER1
- Μπορείτε να ακολουθήσετε αυτή τη διαδικασία μόνο αν η μνήμη της συσκευής ανάγνωσης είναι άδεια
- Πλησιάστε την κάρτα MASTER1 που θέλετε στη συσκευή ανάγνωσης και κρατήστε την εκεί για τουλάχιστον 5 δευτερόλεπτα.
- Μετά από 5 δευτερόλεπτα, η συσκευή ανάγνωσης θα εκπέμψει τρεις ήχους και στη συνέχεια έναν
- Έπειτα απομακρύνετε την κάρτα = η κάρτα MASTER1 είναι έτοιμη
Δημιουργία της δεύτερης κάρτας MASTER2
- Μπορείτε να ακολουθήσετε αυτή τη διαδικασία μόνο αν έχει ήδη αποθηκευτεί κάρτα MASTER1
- Πλησιάστε την κάρτα MASTER2 που θέλετε στη συσκευή ανάγνωσης και κρατήστε την εκεί για τουλάχιστον 5 δευτερόλεπτα.
- Μετά από 5 δευτερόλεπτα, η συσκευή ανάγνωσης θα εκπέμψει τρεις ήχους και στη συνέχεια έναν
- Έπειτα απομακρύνετε την κάρτα = η κάρτα MASTER2 είναι έτοιμη
Δημιουργία μίας μοναδικής κάρτας MASTER (που είναι ταυτόχρονα MASTER1 και MASTER2)
Με αυτή τη διαδικασία δημιουργείται μία μοναδική κάρτα MASTER, η οποία ελέγχει όλες τις συνηθισμένες κάρτες στις οποίες μπορούν να αντιστοιχιστούν εντολές είτε Στατική I., είτε Στατική II. είτε Δυναμική.
Η διαδικασία είναι ίδια με εκείνη για τη δημιουργία δύο καρτών MASTER, MASTER1 και MASTER2, με τη διαφορά ότι χρησιμοποιείτε την ίδια κάρτα και στις δύο περιπτώσεις.
Προγραμματισμός καρτών
Προγραμματισμός με δύο κάρτες MASTER (Στατική εντολή I. και Στατική εντολή II.)
Προγραμματισμός της Στατικής εντολής I. με την κάρτα MASTER1
Με αυτή τη διαδικασία αποθηκεύονται στη μνήμη συνηθισμένες κάρτες που θα εκτελούν τη Στατική εντολή I. Μπορείτε να επαναλάβετε τη διαδικασία προγραμματισμού ανά πάσα στιγμή:
- Πλησιάστε μία φορά την κάρτα MASTER1
- Πλησιάστε μία φορά μια συνηθισμένη κάρτα
- Για να αποθηκεύσετε άλλη μία συνηθισμένη κάρτα, συνεχίστε από το σημείο 2. – έχετε πάντα 10 δευτερόλεπτα για να αποθηκεύσετε την επόμενη κάρτα
Προγραμματισμός της Στατικής εντολής II. με την κάρτα MASTER2
Όπως και στον προγραμματισμό της Στατικής εντολής I., με τη διαφορά ότι χρησιμοποιείτε την κάρτα MASTER2.
Προγραμματισμός με μία μοναδική κάρτα MASTER (Στατική εντολή I., Στατική εντολή II. και Δυναμική εντολή)
Προγραμματισμός της Στατικής εντολής I. με τη μοναδική κάρτα MASTER
Με αυτή τη διαδικασία αποθηκεύονται στη μνήμη συνηθισμένες κάρτες που θα εκτελούν τη Στατική εντολή I. Μπορείτε να επαναλάβετε τη διαδικασία προγραμματισμού ανά πάσα στιγμή:
- Πλησιάστε μία φορά τη μοναδική κάρτα MASTER
- Πλησιάστε μία φορά μια συνηθισμένη κάρτα
- Για να αποθηκεύσετε άλλη μία συνηθισμένη κάρτα, συνεχίστε από το σημείο 2. – έχετε πάντα 10 δευτερόλεπτα για να αποθηκεύσετε την επόμενη κάρτα
Προγραμματισμός της Στατικής εντολής II. με τη μοναδική κάρτα MASTER
Με αυτή τη διαδικασία αποθηκεύονται στη μνήμη συνηθισμένες κάρτες που θα εκτελούν τη Στατική εντολή II. Μπορείτε να επαναλάβετε τη διαδικασία προγραμματισμού ανά πάσα στιγμή:
- Παρουσιάστε μία φορά τη μοναδική κάρτα MASTER
- Παρουσιάστε δύο φορές μια κανονική κάρτα
- Για να αποθηκεύσετε άλλη κανονική κάρτα, συνεχίστε από το βήμα 2. – έχετε πάντα 10 δευτερόλεπτα για να αποθηκεύσετε την επόμενη κάρτα
Προγραμματισμός δυναμικής εντολής με μοναδική κάρτα MASTER
Με αυτή τη διαδικασία αποθηκεύονται στη μνήμη οι κανονικές κάρτες που θα δίνουν τη δυναμική εντολή. Μπορείτε να επαναλάβετε τη διαδικασία προγραμματισμού ανά πάσα στιγμή:
- Παρουσιάστε μία φορά τη μοναδική κάρτα MASTER
- Παρουσιάστε τρεις φορές μια κανονική κάρτα
- Για να αποθηκεύσετε άλλη κανονική κάρτα, συνεχίστε από το βήμα 2. – έχετε πάντα 10 δευτερόλεπτα για να αποθηκεύσετε την επόμενη κάρτα
Διαγραφή κάρτας
Η διαδικασία είναι η εξής:
- Παρουσιάστε δύο φορές MASTER την κάρτα (αν έχετε δύο κάρτες MAJSTER1 και MAJSTER2, παρουσιάστε εκείνη στην ομάδα της οποίας ανήκει η κάρτα που θέλετε να διαγράψετε)
- Παρουσιάστε μία φορά την κανονική κάρτα που θέλετε να διαγράψετε
- Για να διαγράψετε άλλη κάρτα, επαναλάβετε το βήμα 2. – έχετε πάντα 10 δευτερόλεπτα για τη διαγραφή της επόμενης κάρτας
Η λειτουργία διαγραφής τερματίζεται όταν:
- Περάσουν 10 δευτερόλεπτα από την τελευταία διαγραμμένη κάρτα
- Παρουσιάσετε κάρτα που δεν είναι αποθηκευμένη στη μνήμη
- Παρουσιάσετε κάρτα MASTER
Έλεγχος αριθμού καρτών
Ο μέγιστος αριθμός καρτών είναι 999. Για να μετρήσετε τις κάρτες μιας συγκεκριμένης ομάδας εντολών, παρουσιάστε την κάρτα MASTER τρεις φορές. Η συσκευή ανάγνωσης μετρά τον αριθμό των καρτών με ηχητικά σήματα ως εξής: πρώτα εκπέμπει τόσα σήματα όσες οι εκατοντάδες, έπειτα όσες οι δεκάδες και τέλος όσες οι μονάδες. Αν ένας τόνος ακουστεί 10 φορές, αυτό σημαίνει μηδέν στην αντίστοιχη ομάδα:
| 3 ηχητικά σήματα | 100 κάρτες |
|---|---|
| 2 ηχητικά σήματα | 10 κάρτες |
| 1 ηχητικό σήμα | 1 κάρτα |
| 10 τόνοι | 0 κάρτες |
Παράδειγμα I.: Έχετε αποθηκεύσει 54 κάρτες. Η συσκευή ανάγνωσης εκπέμπει 3 ηχητικά σήματα 10 φορές, δηλαδή 0 εκατοντάδες. Στη συνέχεια εκπέμπει 2 ηχητικά σήματα 5 φορές, δηλαδή 50. Στη συνέχεια εκπέμπει 1 ηχητικό σήμα 4 φορές. Υπολογίζετε 0+50+4=54.
Παράδειγμα II. Έχετε αποθηκεύσει 7 κάρτες. Η συσκευή ανάγνωσης εκπέμπει 3 ηχητικά σήματα 10 φορές, δηλαδή 0 εκατοντάδες. Στη συνέχεια εκπέμπει 2 ηχητικά σήματα 10 φορές, δηλαδή 0 δεκάδες. Στη συνέχεια εκπέμπει 1 ηχητικό σήμα 7 φορές. Υπολογίζετε 0+0+7=7.
Σημείωση: Αν παρουσιάσετε την κάρτα MASTER1 ή MASTER2, η συσκευή ανάγνωσης μετρά μόνο τις κάρτες που ανήκουν στην αντίστοιχη ομάδα. Αν παρουσιάσετε τη μοναδική κάρτα MASTER, η συσκευή ανάγνωσης μετρά όλες τις κάρτες (η μοναδική κάρτα MASTER ανήκει μόνο σε μία ομάδα).
Προγραμματισμός κάρτας για περιορισμένο αριθμό χρήσεων
Από το εργοστάσιο, κάθε κάρτα είναι ρυθμισμένη για απεριόριστο αριθμό χρήσεων. Αν θέλετε να ορίσετε περιορισμένο αριθμό χρήσεων για μια συγκεκριμένη κανονική κάρτα, ώστε μετά από αυτόν τον αριθμό χρήσεων να απενεργοποιηθεί, ακολουθήστε τις οδηγίες:
- Χωρίστε τον επιθυμητό αριθμό χρήσεων σε εκατοντάδες, δεκάδες και μονάδες. Θα εισαγάγετε διαδοχικά αυτές τις τιμές παρουσιάζοντας επανειλημμένα την κάρτα. Ας υποθέσουμε ότι θέλετε να ρυθμίσετε την κάρτα για 345 χρήσεις.
- Παρουσιάστε την κάρτα MASTER τέσσερις φορές
- Περιμένετε 2 δευτερόλεπτα. Η συσκευή ανάγνωσης θα εκπέμψει τρία ηχητικά σήματα, υποδεικνύοντας ότι περιμένει να εισαγάγετε τον αριθμό των εκατοντάδων χρήσεων.
- Παρουσιάστε την κάρτα όσες φορές αντιστοιχούν στις εκατοντάδες χρήσεων που θέλετε. Παρουσιάστε την κάρτα τρεις φορές (3x100=300).
- Περιμένετε 2 δευτερόλεπτα. Η συσκευή ανάγνωσης θα εκπέμψει δύο ηχητικά σήματα, υποδεικνύοντας ότι περιμένει να εισαγάγετε τον αριθμό των δεκάδων χρήσεων.
- Παρουσιάστε την κάρτα όσες φορές αντιστοιχούν στις δεκάδες χρήσεων που θέλετε. Παρουσιάστε την κάρτα τέσσερις φορές (4x10=40).
- Περιμένετε 2 δευτερόλεπτα. Η συσκευή ανάγνωσης θα εκπέμψει ένα ηχητικό σήμα, υποδεικνύοντας ότι περιμένει να εισαγάγετε τον αριθμό των μονάδων χρήσεων.
- Παρουσιάστε την κάρτα όσες φορές αντιστοιχούν στις μονάδες χρήσεων που θέλετε. Παρουσιάστε την κάρτα πέντε φορές (5x1=5).
- Ολοκληρώθηκε. Εισαγάγατε διαδοχικά τον αριθμό των χρήσεων: 300+40+5=345.
Σημείωση: Ο μέγιστος αριθμός χρήσεων είναι 999. Μεγαλύτερη τιμή σημαίνει απεριόριστο αριθμό χρήσεων. Για να επαναφέρετε τον απεριόριστο αριθμό χρήσεων σε μια κάρτα με «περιορισμό», παρουσιάστε την κάρτα τουλάχιστον 10 φορές στο βήμα 3 (δηλαδή 10x100=1000>999). Αν δεν θέλετε να εισαγάγετε κάποια τιμή, περιμένετε το επόμενο ηχητικό σήμα.
Ρύθμιση μόνιμου κλειδώματος και ξεκλειδώματος του αυτοματισμού
Διαδικασία κλειδώματος του αυτοματισμού (μηχανισμού κίνησης):
- Παρουσιάστε την κάρτα MASTER επτά φορές
- Παρουσιάστε την κάρτα MASTER άλλη μία φορά και κρατήστε την μπροστά στη συσκευή ανάγνωσης
- Περιμένετε να ακουστεί 1 ηχητικό σήμα και μετά απομακρύνετε την κάρτα
- Αν η διαδικασία ολοκληρώθηκε επιτυχώς, η συσκευή ανάγνωσης θα εκπέμψει τρία ηχητικά σήματα και ο μηχανισμός κίνησης θα κλειδώσει.
Διαδικασία ξεκλειδώματος του αυτοματισμού (μηχανισμού κίνησης):
- Παρουσιάστε την κάρτα MASTER επτά φορές
- Παρουσιάστε την κάρτα MASTER άλλη μία φορά και κρατήστε την μπροστά στη συσκευή ανάγνωσης
- Περιμένετε να ακουστούν 2 ηχητικά σήματα και μετά απομακρύνετε την κάρτα
- Αν η διαδικασία ολοκληρώθηκε επιτυχώς, η συσκευή ανάγνωσης θα εκπέμψει τρία ηχητικά σήματα και ο μηχανισμός κίνησης θα ξεκλειδώσει.
Διαγραφή ολόκληρης της μνήμης με τη χρήση κάρτας MAJSTER
ΠΡΟΣΟΧΗ: Με αυτή τη λειτουργία διαγράφετε ολόκληρη τη μνήμη της συσκευής ανάγνωσης, συμπεριλαμβανομένων όλων των κανονικών καρτών και των καρτών MASTER, και διαγράφετε επίσης τη συσκευή ανάγνωσης από τη μνήμη της μονάδας ελέγχου του μηχανισμού κίνησης, επομένως πρέπει να εκτελέσετε τη φάση αναγνώρισης των συνδεδεμένων συσκευών στη μονάδα ελέγχου (συνήθως πατώντας παρατεταμένα τα δύο πρώτα κουμπιά). Επιπλέον, διαγράφεται και από τη μνήμη της μονάδας ελέγχου του μηχανισμού κίνησης, επομένως πρέπει να εκτελέσετε τη φάση αναγνώρισης των συνδεδεμένων συσκευών στη μονάδα ελέγχου (συνήθως πατώντας παρατεταμένα τα δύο πρώτα κουμπιά).
- Παρουσιάστε την κάρτα MAJSTER μπροστά στη συσκευή ανάγνωσης πέντε φορές
- Περιμένετε να ακουστούν 3 ηχητικά σήματα
- Αμέσως μετά το τρίτο ηχητικό σήμα, παρουσιάστε ξανά την κάρτα MAJSTER και κρατήστε την μπροστά στη συσκευή ανάγνωσης
- Περιμένετε να ακουστούν 5 ηχητικά σήματα και απομακρύνετε την κάρτα μετά το πέμπτο
- Η συσκευή ανάγνωσης θα εκπέμψει τρία ηχητικά σήματα και μετά θα αναβοσβήσει πέντε φορές
Άλλες λειτουργίες της συσκευής ανάγνωσης NICE MyMoonBus MOMB
Όταν συνδέσετε τη συσκευή ανάγνωσης MOMB στην ηλεκτρική τροφοδοσία (ή όταν συνδέσετε τον μηχανισμό κίνησης στον οποίο είναι συνδεδεμένη), η συσκευή ενεργοποιείται και αναβοσβήνει ανάλογα με τον τύπο της τοποθετημένης μνήμης, σύμφωνα με τον παρακάτω πίνακα:
| Αριθμός αναλαμπών | Τύπος μνήμης ή επεξήγηση |
|---|---|
| 1 | BM60 |
| 2 | BM250 |
| 3 | BM1000 |
| 4 | Σφάλμα: η μνήμη περιέχει εσφαλμένους κωδικούς |
| 5 | Σφάλμα: δεν είναι δυνατή η ανάγνωση της μνήμης |
Αν η συσκευή ανάγνωσης αναβοσβήσει άλλες 5 φορές, η συγκεκριμένη μνήμη είναι κενή.
Κατά τη χρήση της συσκευής ανάγνωσης, είτε κατά τον προγραμματισμό είτε κατά την κανονική χρήση, τα ηχητικά σήματα υποδεικνύουν τα εξής συμβάντα:
| Ηχητικά σήματα | Περιγραφή |
|---|---|
| 1 ηχητικό σήμα | Παρουσίαση κάρτας |
| 2 γρήγορα ηχητικά σήματα + 1 ηχητικό σήμα | Μη έγκυρη κάρτα |
| 3 ηχητικά σήματα | Επιτυχής ολοκλήρωση του προγραμματισμού |
| 5 ηχητικά σήματα | Σφάλμα κατά τον προγραμματισμό |
Προσθήκη νέας κανονικής κάρτας με χρήση ήδη αποθηκευμένης κάρτας
Με αυτή τη λειτουργία μπορείτε να προσθέσετε στη μνήμη επιπλέον κάρτες (ΝΕΑ) χρησιμοποιώντας μια ήδη αντιστοιχισμένη κάρτα (ΠΑΛΙΑ), από την οποία η ΝΕΑ κάρτα αντιγράφει τις ρυθμισμένες τύπους εντολών.
- Τοποθετήστε και κρατήστε τη ΝΕΑ κάρτα μπροστά στον αναγνώστη για τουλάχιστον 5 δευτερόλεπτα και μετά απομακρύνετέ την.
- Τοποθετήστε τρεις φορές την ήδη αντιστοιχισμένη ΠΑΛΙΑ κάρτα.
- Τοποθετήστε μία φορά τη ΝΕΑ κάρτα.
Διαγραφή ολόκληρης της μνήμης
ΠΡΟΣΟΧΗ: Με αυτή τη λειτουργία διαγράφετε ολόκληρη τη μνήμη του αναγνώστη, συμπεριλαμβανομένων όλων των καρτών. Επιπλέον, ο αναγνώστης διαγράφεται και από τη μνήμη της μονάδας ελέγχου του μηχανισμού κίνησης, επομένως πρέπει να εκτελέσετε τη Φάση αναγνώρισης των συνδεδεμένων συσκευών στη μονάδα ελέγχου (συνήθως πατώντας παρατεταμένα τα δύο πρώτα πλήκτρα).

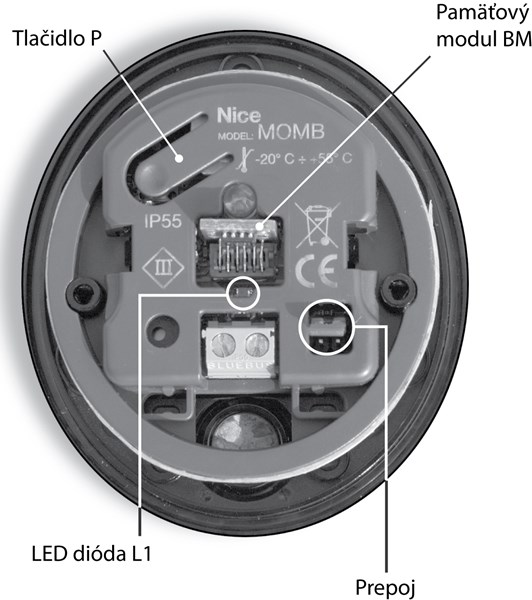

- Πατήστε παρατεταμένα το πλήκτρο P
- Η λυχνία LED L1 θα ανάψει για περίπου τρία δευτερόλεπτα και στη συνέχεια θα αρχίσει να αναβοσβήνει
- Αφήστε το πλήκτρο ακριβώς κατά το τρίτο αναβόσβημα
- Ο αναγνώστης θα αναβοσβήσει γρήγορα για λίγο και στη συνέχεια θα ηχήσει τρεις φορές και θα αναβοσβήσει αργά πέντε φορές.
Αλλαγή του τύπου της πρώτης και της δεύτερης εντολής
- Ανάλογα με τον τύπο εντολής, της οποίας τον τύπο θέλετε να αλλάξετε:
Στατική I. Στατική II. Δυναμική I. Δυναμική II. Τοποθετήστε μία φορά Τοποθετήστε μία φορά Πλησιάστε την κάρτα, θα ηχήσει· κρατήστε την, θα ηχήσει ξανά· απομακρύνετέ την Πλησιάστε την κάρτα, θα ηχήσει· απομακρύνετέ την και πλησιάστε την ξανά μέσα σε 2 δευτερόλεπτα· απομακρύνετέ την - Η λυχνία LED L1 θα αναβοσβήσει τόσες φορές όσες αντιστοιχούν στον τύπο εντολής που είναι αυτή τη στιγμή προγραμματισμένος για τη συγκεκριμένη κάρτα.
- Πατήστε το πλήκτρο P τόσες φορές, ώστε η λυχνία LED L1 να αναβοσβήσει τον επιθυμητό αριθμό φορών για τον τύπο εντολής
- Ανάλογα με τον τύπο εντολής του οποίου αλλάζετε τον τύπο:
Στατική I. Στατική II. Δυναμική I. Δυναμική II. Τοποθετήστε μία φορά Τοποθετήστε μία φορά Πλησιάστε την κάρτα, θα ηχήσει· κρατήστε την, θα ηχήσει ξανά· απομακρύνετέ την Πλησιάστε την κάρτα, θα ηχήσει· απομακρύνετέ την και πλησιάστε την ξανά μέσα σε 2 δευτερόλεπτα· απομακρύνετέ την - Ο τύπος εντολής άλλαξε
Διαγνωστικός έλεγχος ανάλογα με το πρόβλημα του αναγνώστη NICE MyMoonBus MOMB
| Αν ο αναγνώστης MOMB αναβοσβήνει | Ελέγξτε αν έχει τοποθετηθεί σωστά ο γεφυρωτήρας και αν ο αναγνώστης έχει αναγνωριστεί από τη μονάδα ελέγχου |
| Αν έχετε συνδέσει περισσότερους αναγνώστες στον μηχανισμό κίνησης και, μετά την εισαγωγή εντολής, ο φωτισμός του αναγνώστη αναβοσβήνει αλλά η εντολή δεν εκτελείται | Ελέγξτε μήπως έχετε ρυθμίσει με τον ίδιο τρόπο τον γεφυρωτήρα |
| Αν ο αναγνώστης δεν εκπέμπει ηχητικό σήμα όταν πλησιάζετε την κάρτα | Ελέγξτε αν έχει τοποθετηθεί σωστά η μονάδα μνήμης BM. |
| Αν η λυχνία LED L1 αναβοσβήνει μετά την εισαγωγή εντολής, αλλά δεν ενεργοποιείται τίποτα |
Ελέγξτε αν έχει εκτελεστεί η Φάση αναγνώρισης των συνδεδεμένων συσκευών και αν ο αυτοματισμός (μηχανισμός κίνησης) δεν είναι μπλοκαρισμένος. |
| Αν ο αναγνώστης δεν ενεργοποιείται | Ελέγξτε αν υπάρχει τάση στην είσοδο BlueBUS |
| Αν ο αναγνώστης ενεργοποιείται αλλά δεν λειτουργεί | Ελέγξτε αν η μονάδα ελέγχου του μηχανισμού κίνησης υποστηρίζει το σύστημα BlueBUS |
Διαγνωστικός έλεγχος μέσω αναλαμπών στον αναγνώστη NICE MyMoonBus MOMB
| Ανάβει | Ο αναγνώστης ΕΙΝΑΙ συγχρονισμένος με το σύστημα BlueBUS. Ακόμη και μετά τη διαγραφή της μνήμης του αναγνώστη, εκτελέστε ξανά τη Φάση αναγνώρισης των συνδεδεμένων συσκευών. |
|---|---|
| 3 αναλαμπές, παύση, 3 αναλαμπές | Ο αναγνώστης ΔΕΝ ΕΙΝΑΙ συγχρονισμένος με το σύστημα BlueBUS. Εκτελέστε τη Φάση αναγνώρισης των συνδεδεμένων συσκευών. |
| 2 αναλαμπές, παύση, 2 αναλαμπές | Στον αναγνώστη ΔΕΝ ΕΧΕΙ τοποθετηθεί γεφυρωτήρας. Ρυθμίστε σωστά τον γεφυρωτήρα σύμφωνα με τον πίνακα θέσεων της γέφυρας. |
Τεχνικά χαρακτηριστικά του αναγνώστη NICE MyMoonBus MOMB
| Τύπος | Συσκευή ελέγχου πρόσβασης με παθητικές κάρτες αναμεταδοτών 125kHz, 32bit. Μόνο αναγνώστης. |
|---|---|
| Τεχνολογία |
NICE BlueBUS |
| Χρώμα φωτισμού | Κόκκινο |
| Μήκος καλωδίου σύνδεσης | Ανάλογα με τη μονάδα ελέγχου |
| Τροφοδοσία | Αποκλειστικά στον ακροδέκτη NICE BlueBUS, μέσω του οποίου τροφοδοτείται ο αναγνώστης και επικοινωνεί με τη μονάδα ελέγχου |
| Κατανάλωση | 2 μονάδες BlueBUS |
| Απόσταση ανίχνευσης | Από 5 έως 10 cm |
| Μαγνητική επαγωγή | Σε απόσταση 10cm από τον αναγνώστη < 2mikroT |
| Χωρητικότητα μνήμης | Μία μονάδα μνήμης NICE BM1000 (255 κάρτες) |
| Κατηγορία προστασίας | Κατηγορία III. |
| Βαθμός προστασίας | IP55 |
| Θερμοκρασία λειτουργίας | -20°C έως +50°C |
| Χρήση σε όξινο ή αλμυρό περιβάλλον ή σε περιβάλλον με αυξημένο κίνδυνο έκρηξης | Όχι |
| Τοποθέτηση | Κατακόρυφα στον τοίχο |
| Διαστάσεις | 78x69x26 |
| Βάρος | 65g |
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
