Μπάρες και μπάρες διέλευσης Nice
Επαγγελματικές μπάρες από τον Ιταλό κατασκευαστή Nice
Μπάρες αποτελούν έναν απλό και αποτελεσματικό τρόπο ελέγχου της εισόδου και εξόδου σε εγκαταστάσεις, επιχειρήσεις, εταιρείες, χώρους στάθμευσης ή άλλους φυλασσόμενους χώρους. Έτσι, η μπάρα μπορεί να χρησιμοποιηθεί ως μπάρα στάθμευσης, οδική μπάρα, μπάρα εισόδου ή μπάρα ασφαλείας σε συνδυασμό με συρόμενη πύλη.
Στο άρθρο θα διαβάσετε:
- Πλεονεκτήματα και οφέλη των μπαρών
- Κατηγορίες μπαρών
- Σύγκριση μοντέλων και κύκλων λειτουργίας
- Μήκος βραχίονα και καθαρό πλάτος διέλευσης
- Προσφορές σε σετ
- Η γκάμα μας σε μπάρες και συστήματα ελέγχου διέλευσης
- Επιλογές χειρισμού της μπάρας
- Παράδειγμα εγκατάστασης
- Βίντεο παρουσίασης της μπάρας
- Προετοιμασία του χώρου για την εγκατάσταση μπάρας
- Ταχύτητα λειτουργίας των μπαρών
Πλεονεκτήματα των μπαρών
- Αξιόπιστη συσκευή
- Καταλαμβάνουν λίγο χώρο και απαιτούν ελάχιστες οικοδομικές εργασίες
- Ποιοτική κατασκευή και σταθερή απόχρωση
- Διατίθεται επίσης ανοξείδωτη (INOX) έκδοση του περιβλήματος της μπάρας
- Μεγάλη ποικιλία επιλογών χειρισμού
- Δυνατότητα σύνδεσης εφεδρικού τροφοδοτικού, ενώ στα συμβατά μοντέλα BAR υποστηρίζεται και η ηλιακή τροφοδοσία Solemyo
- Εύκολη απασφάλιση (σε περίπτωση διακοπής ρεύματος)
- Θα διαμορφώσουμε με ακρίβεια την ιδανική σύνθεση για τις ανάγκες σας
- Πιστοποίηση
Κατηγορίες μπαρών
Οι μπάρες Nice χωρίζονται στις σειρές WIDE και BAR. Κατά την επιλογή, συγκρίνετε το συγκεκριμένο μοντέλο, το απαιτούμενο πλάτος διέλευσης, τον αριθμό ανοιγμάτων ανά ώρα και τον επιθυμητό τρόπο χειρισμού.
Οι NICE WIDE είναι κατάλληλες για συνήθη χρήση και, ανάλογα με το μοντέλο, αντέχουν έως 100–300 κύκλους ανά ώρα. Μπορούν να εξοπλιστούν με εφεδρική μπαταρία.
Τα μοντέλα NICE BAR δεν έχουν όλα την ίδια απόδοση. Η M3BAR είναι κατάλληλη για πολύ εντατική χρήση και γρήγορη διέλευση οχημάτων. Στα M5BAR, M7BAR και L9BAR σημαντικό ρόλο παίζει και το μήκος του βραχίονα. Η S-BAR έχει μέγιστη απόδοση 100 κύκλους/ώρα, δηλαδή λιγότερους από την WIDE M.
Μονάδα ελέγχου και εφεδρική μπαταρία
Η WIDE έχει απλή ρύθμιση για συνήθη χρήση. Η BAR προσφέρει πιο προηγμένες λειτουργίες. Η S-Bar διαθέτει τη δική της μονάδα, διαφορετική από εκείνη των M-Bar και L-Bar.
| Σειρά μπάρας | Ρύθμιση μονάδας | Εφεδρική μπαταρία |
|---|---|---|
| WIDE S, M, L | WIA20R10: μικροδιακόπτες και ποτενσιόμετρα. | PS324 |
| S-Bar | XBA20R10: πλήκτρα και LED. | PS124 |
| M-Bar, L-Bar | BCU1R10: οθόνη και joystick. | PS224 |
Η S-Bar υποστηρίζει καταμέτρηση κύκλων και ειδοποίηση για συντήρηση. Οι M-Bar και L-Bar επιτρέπουν επίσης τον συγχρονισμό δύο αντικριστών μπαρών σε λειτουργία master/slave.
Σύγκριση μοντέλων και μέγιστου αριθμού κύκλων
Ένας κύκλος αντιστοιχεί σε ένα άνοιγμα και ένα κλείσιμο της μπάρας. Καθοριστικός είναι ο αριθμός των ανοιγμάτων την ώρα αιχμής και όχι μόνο ο ημερήσιος μέσος όρος.
| Μοντέλο | Μέγ. κύκλοι/ώρα | Χρόνος ανοίγματος |
|---|---|---|
| WIDE S | 100 | από 4 s |
| WIDE M | 300 | από 3,5 s |
| WIDE L | 200 | από 5 s |
| S-BAR | 100 | από 4 s |
| M3BAR | 500 | 1,5 - 4 s |
| M5BAR | 350 | 3 - 6 s |
| M7BAR | 200 | 6 - 10 s |
| L-BAR (L9BAR) | 150 | 11 - 18 s |
Οι τιμές είναι τα μέγιστα που ορίζει ο κατασκευαστής για ονομαστικό φορτίο. Η πραγματική συχνότητα εξαρτάται από τον βραχίονα, τα παρελκόμενα και τις ρυθμίσεις. Για την S4BAR με φωτισμό XBA4 το μέγιστο είναι 80 κύκλοι/ώρα και ο χρόνος ανοίγματος υπερβαίνει τα 5 s. Οι αναφερόμενοι κύκλοι δεν αποτελούν εγγυημένο αριθμό διερχόμενων αυτοκινήτων.
BlueBUS, εφεδρική μπαταρία και ηλιακή τροφοδοσία
Το BlueBUS απλοποιεί τη σύνδεση συμβατών φωτοκυττάρων και άλλων παρελκομένων με δύο αγωγούς. Οι δύο αγωγοί παρέχουν τόσο τροφοδοσία όσο και επικοινωνία στα παρελκόμενα. Οι S-BAR, M-Bar και L-Bar χρησιμοποιούν BlueBUS, ενώ η WIDE χρησιμοποιεί κλασικά φωτοκύτταρα με ρελέ.
Κατά την παραγγελία φωτοκυττάρων, ξεχωρίστε τα εξής: για WIDE, φωτοκύτταρα με ρελέ EPM, για S-Bar, M-Bar και L-Bar EPMB με BlueBUS.
Η εφεδρική μπαταρία συνδέεται ξεχωριστά και όχι μέσω BlueBUS. Διατίθεται και για τη WIDE. Η ηλιακή τροφοδοσία Solemyo προορίζεται για συμβατά μοντέλα BAR· η WIDE δεν την υποστηρίζει. Επιλέξτε το κατάλληλο ηλιακό σύστημα ανάλογα με το μοντέλο και τη μονάδα ελέγχου του. Ο χειρισμός μέσω κινητού αποτελεί ξεχωριστή πρόσθετη δυνατότητα, ανάλογα με τη μονάδα που χρησιμοποιείται.
Στις μπάρες χρησιμοποιούνται κινητήρες 24 V, γεγονός που επιτρέπει τη χρήση τους και σε σχεδόν συνεχή λειτουργία. Οι μπάρες έχουν αμπερομετρική προστασία. Όταν ο βραχίονας της μπάρας συναντήσει εμπόδιο, αυξάνεται η κατανάλωση ρεύματος και η μονάδα ελέγχου ανιχνεύει ότι ο βραχίονας έχει προσκρούσει σε εμπόδιο. Μετά την ανίχνευση εμποδίου, ο βραχίονας μπορεί να σταματήσει ή να επιστρέψει στην ανοικτή θέση (ανάλογα με τη ρύθμιση).
Προσφορές σε σετ
Προσφέρουμε τις μπάρες σε σετ με προνομιακή τιμή. Εκτός από την ίδια την μπάρα και τον βραχίονα, περιλαμβάνουν επίσης αξεσουάρ όπως δέκτης, τηλεχειριστήριο, φωτοκύτταρα και προειδοποιητικός φάρος. Το σετ περιλαμβάνει επίσης αντικραδασμικό λάστιχο για τον βραχίονα, ενώ σε περίπτωση σετ με δύο βραχίονες περιλαμβάνεται και σύνδεσμος για αυτούς τους βραχίονες.
Τα σετ ταξινομούνται κυρίως ανάλογα με το μήκος του βραχίονα και τον τύπο της μπάρας, η οποία θα ανυψώνει αυτόν τον βραχίονα. Οι βραχίονες διατίθενται σε μήκη 3, 4 και 5 μέτρων, αλλά χάρη στον γνήσιο σύνδεσμο, μπορεί να συνδυαστεί το συνολικό μήκος έως και 9 μέτρα.. Οι ίδιες οι μπάρες ταξινομούνται ανάλογα με την ισχύ, την ταχύτητα ανύψωσης του βραχίονα και τους κύκλους λειτουργίας, τους οποίους εκτελούν ανά ώρα.
Μήκος βραχίονα και καθαρό πλάτος διέλευσης
Το μήκος του βραχίονα δεν ταυτίζεται με το καθαρό πλάτος διέλευσης. Το καθαρό πλάτος διέλευσης είναι το διαθέσιμο πλάτος για το όχημα όταν η μπάρα είναι ανοικτή. Μετρήστε πρώτα το απαιτούμενο πλάτος διέλευσης και έπειτα επιλέξτε βραχίονα και μπάρα σύμφωνα με το σχέδιο εγκατάστασης.
| Μοντέλο | Καθαρό πλάτος διέλευσης σύμφωνα με το εγχειρίδιο | Βραχίονας στο σετ (ονομαστικό μήκος) | Διαθέσιμα σετ |
|---|---|---|---|
| WIDE S | Ανάλογα με την εγκατάσταση* | 4 m | Σετ 4 m |
| WIDE M | Ανάλογα με την εγκατάσταση* | 4 m | Σετ 4 m |
| WIDE L | Ανάλογα με την εγκατάσταση* | 5 / 6 / 7 m | Σετ 5 m Σετ 6 m Σετ 7 m |
| S-BAR | έως 4 m | 4 m | Σετ 4 m |
| M3BAR | 2,32 - 2,82 m | 3 m | Σετ 3 m |
| M5BAR | 3,17 - 4,82 m | 4 / 5 m | Σετ 4 m Σετ 5 m |
| M7BAR | 5 - 7 m | 6 / 7 m | Σετ 6 m Σετ 7 m |
| L-BAR (L9BAR) | 7 - 9 m | 8 / 9 m | Σετ 8 m Σετ 9 m |
* Για το WIDE αναφέρεται το ονομαστικό μήκος του βραχίονα στο σετ, όχι το εγγυημένο καθαρό πλάτος διέλευσης. Το καθαρό πλάτος διέλευσης εξαρτάται από τη θέση του περιβλήματος και τη στερέωση του βραχίονα. Για τα M-Bar/L-Bar αναφέρονται τα εύρη που δίνονται στα εγχειρίδια των M3BAR, M5BAR, M7BAR και L9BAR. Τα εξαρτήματα που τοποθετούνται στον βραχίονα ενδέχεται να περιορίσουν το αξιοποιήσιμο μήκος.
Για παράδειγμα, ο βραχίονας NICE XBA15 έχει φυσικό μήκος 3 150 mm. Για το M3BAR, το εγχειρίδιο αναφέρει καθαρό πλάτος διέλευσης έως 2,82 m. Επομένως, η ένδειξη σετ «3 m» δεν σημαίνει αυτομάτως καθαρό πλάτος διέλευσης 3 m.
Για ειδικές απαιτήσεις, μπορούμε να προσαρμόσουμε τα σετ σύμφωνα με τις προδιαγραφές σας.
Η γκάμα μας σε μπάρες και μπάρες διέλευσης
Στη γκάμα μας θα βρείτε μπάρες και βραχίονες και μεμονωμένα, ώστε να μπορείτε να συνθέσετε μόνοι σας ολόκληρο το σύστημα. Ωστόσο, πρέπει να προσέχετε τη συμβατότητα των επιμέρους εξαρτημάτων· είμαστε στη διάθεσή σας για να σας συμβουλεύσουμε. Διατίθεται επίσης τεχνική υποστήριξη.
Επιπλέον, στη γκάμα μας θα βρείτε και άλλα αξεσουάρ για μπάρες, όπως στήριγμα βραχίονα, πτυσσόμενο στήριγμα, αλουμινένια προστατευτική κουπαστή κάτω από τον βραχίονα ή αρθρωτός σύνδεσμος για βραχίονες για χώρους με χαμηλό ύψος.
Για χώρους με χαμηλό ύψος: αρθρωτός σύνδεσμος WIA11 για το WIDE M, XBA11 για τα M3BAR και M5BAR. Πριν από την επιλογή, πρέπει να μετρήσετε το ύψος της οροφής. Για το στήριγμα και την προστατευτική ράγα κάτω από τη μπάρα, ελέγξτε τον επιτρεπόμενο συνδυασμό με τον βραχίονα και την εξισορρόπησή του.
Μια ξεχωριστή κατηγορία είναι η ασφάλεια. Οι μπάρες Nice διαθέτουν ενσωματωμένη ανίχνευση εμποδίων, οπότε ο βραχίονας επανέρχεται αμέσως μετά την πρόσκρουση σε εμπόδιο.
Για μεγαλύτερη ασφάλεια, η μπάρα μπορεί επίσης να εξοπλιστεί με φωτοκύτταρα ασφαλείας, προστατευτικά λάστιχα ή διάφορους προειδοποιητικούς φάρους, φωτεινούς σηματοδότες και φωτάκια. Ένα προτεινόμενο αξεσουάρ είναι τα ανακλαστικά αυτοκόλλητα, τα οποία κολλούν απευθείας στον βραχίονα της μπάρας. Έτσι αυξάνεται η ορατότητα του ίδιου του βραχίονα και αποφεύγονται οι συχνές προσκρούσεις πάνω του.
Εξωτερικός φωτεινός σηματοδότης μπορεί να συνδεθεί τόσο με το WIDE όσο και με το BAR. Ο ενσωματωμένος XBA8 στο επάνω κάλυμμα προορίζεται για τα M-Bar και L-Bar. Για τον εξωτερικό φωτεινό σηματοδότη, επιλέξτε τη σωστή τάση, ισχύ και συνδεσμολογία σύμφωνα με τη μονάδα ελέγχου.
Μια ισχυρή πρόσκρουση στον βραχίονα μπορεί να προκαλέσει ζημιά στον βραχίονα της μπάρας. Σε επιλεγμένα μοντέλα, ο βραχίονας μπορεί να εξοπλιστεί με αρθρωτή βάση πλευρικής αναδίπλωσης, η οποία συμβάλλει στον περιορισμό της ζημιάς στην μπάρα σε περίπτωση πρόσκρουσης.
- NICE WIA10 - βάση για πλευρική αναδίπλωση του βραχίονα για τα WIDE S και WIDE M, με βραχίονα έως 4 m.
- NICE XBA10 - βάση για πλευρική αναδίπλωση του βραχίονα για τα M3BAR και M5BAR, με βραχίονα έως 4 m.
Πρόκειται για προαιρετικό αξεσουάρ. Δεν πρόκειται για τυπικό μηχανισμό αυτόματης αποσύνδεσης του βραχίονα που διαθέτει κάθε μπάρα.
Μια δημοφιλής προσθήκη για την μπάρα είναι ο μαγνητικός ανιχνευτής μετάλλων. Μπορεί να ανιχνεύσει μεταλλικά μέρη του αυτοκινήτου και στη συνέχεια να στείλει εντολή στην μπάρα. Έτσι μπορεί να δημιουργηθεί ένα πλήρως αυτοματοποιημένο σύστημα που ανοίγει την μπάρα μόλις ανιχνεύσει αυτοκίνητο ή ένας μετρητής οχημάτων σε χώρους στάθμευσης, ο οποίος καταγράφει τις εισόδους και τις εξόδους των αυτοκινήτων.
Για τις συμβατές μονάδες M-Bar και L-Bar διατίθενται οι ανιχνευτές LP21 και LP22 και κιτ κατασκευής επαγωγικού βρόχου. Ο ίδιος ο ανιχνευτής εντοπίζει το όχημα. Για την καταμέτρηση των ελεύθερων θέσεων ή την εναλλάξ διέλευση με φωτεινούς σηματοδότες, απαιτείται και ο κατάλληλος ελεγκτής.
Τρόποι ελέγχου της μπάρας
Η μπάρα είναι μια ηλεκτρονική συσκευή που συνήθως ελέγχεται με ένα κλασικό τηλεχειριστήριο. Μπορείτε να το αγοράσετε και να το αντιστοιχίσετε ανά πάσα στιγμή. Μπορείτε επίσης εύκολα να το διαγράψετε. Ο δέκτης της μπάρας μπορεί να λειτουργήσει με εκατοντάδες τηλεχειριστήρια (π.χ. ο δέκτης NICE OXIBD έχει μνήμη για 1024 κωδικούς).
Τηλεχειριστήρια και δέκτες από τη συλλογή μας
Για τη συνήθη χρήση, μπορείτε να επιλέξετε από διάφορες σειρές NICE με κυλιόμενο κωδικό. Σημασία έχει η συμβατότητα με τον δέκτη και την κωδικοποίησή του, όπως και στους μηχανισμούς Robus.
| Χρήση | Τηλεχειριστήριο και δέκτης |
|---|---|
| FloR και Era FloR | FLO2R-S και FLO2RE: 2 κανάλια. FLO4R-S και FLO4RE: 4 κανάλια. |
| Era One | ON2E: 2 κανάλια. ON4E: 4 κανάλια. ON9E: 9 κανάλια. |
| Era INTI | Τηλεχειριστήρια δύο καναλιών σε χρώματα: INTI2 μαύρο, INTI2Y κίτρινο, INTI2L ροζ, INTI2B μπλε, INTI2R κόκκινο, INTI2G πράσινο. |
| MYGO | MYGO2, MYGO4 ή MYGO8: 2, 4 ή 8 κανάλια. |
| Αμφίδρομη επικοινωνία | ON3EBD + OXIBD |
| Μεγαλύτερη εμβέλεια ραδιοσήματος | ON3ELR + OXILR. Το LoRa απαιτεί δέκτη OXILR. Η εμβέλεια εξαρτάται από το περιβάλλον και την κεραία. |
Για την προσθήκη εξωτερικού δέκτη, διατίθεται επίσης το κιτ INTIKIT με δέκτη και τηλεχειριστήρια INTI.
Η ίδια συχνότητα και ο κυλιόμενος κωδικός δεν εγγυώνται συμβατότητα. Αν αγοράζετε επιπλέον τηλεχειριστήριο για υπάρχουσα μπάρα, μπορείτε να μας στείλετε την ένδειξη ή μια φωτογραφία του δέκτη.
Υπάρχουν, ωστόσο, και όλες οι άλλες επιλογές χειρισμού – πληκτρολόγια, αναγνώστες καρτών, ασύρματα κουμπιά για τοίχο ή θυρωρείο, αυτόματοι χρονοδιακόπτες, διακόπτες με κλειδί ή χειρισμός μέσω κινητού. Ένα ακόμη πλεονέκτημα των μπαρών Nice είναι η σύνδεση με εξωτερικές συσκευές άλλων κατασκευαστών.
Το πληκτρολόγιο μπορεί να ελέγχει έως και 3 συσκευές. Η λειτουργία του είναι απλή: αρκεί να πληκτρολογήσετε τον προσωπικό σας αριθμητικό κωδικό, από 4 έως 8 ψηφία.
Οι αναγνώστες καρτών είναι μια δημοφιλής επιλογή χειρισμού. Πλησιάστε στον αναγνώστη ανέπαφη κάρτα ή μπρελόκ και η μπάρα ανοίγει.
Τα ασύρματα κουμπιά λειτουργούν όπως τα τηλεχειριστήρια. Τα κουμπιά είναι κατάλληλα για σταθερή τοποθέτηση, π.χ. στον τοίχο, δίπλα στον διακόπτη φωτισμού.
Αν θέλετε να ανοίγει και να κλείνει η μπάρα σε συγκεκριμένες ώρες, ιδανική λύση για εσάς είναι οι αυτόματοι χρονοδιακόπτες. Ενεργοποιούν την μπάρα σύμφωνα με την καθορισμένη ώρα, σε ώρες και λεπτά.
Για χειρισμό μέσω κινητού χρησιμοποιείται μονάδα GSM ή σύγχρονες λύσεις μέσω μονάδας Wi-Fi. Η μονάδα GSM είναι μια συσκευή στην οποία συνδέεται μια συνηθισμένη κάρτα SIM τηλεφώνου με δικό της αριθμό. Όταν καλέσετε αυτόν τον αριθμό και το αφήσετε να χτυπήσει, η μονάδα GSM στέλνει εντολή στη μονάδα ελέγχου και σηκώνει την μπάρα (ή ανοίγει την πύλη).
Η μονάδα Wi-Fi είναι επίσης μια συσκευή που συνδέεται στη μονάδα ελέγχου και στη συνέχεια της μεταδίδει εντολές. Η μονάδα Wi-Fi λειτουργεί μέσω εφαρμογής για κινητά και διαδικτύου, αλλά πρέπει να βρίσκεται εντός εμβέλειας του δικού σας (οικιακού) δικτύου Wi-Fi.
Η μπάρα είναι μη αναστρέψιμη διάταξη, δηλαδή παραμένει ασφαλισμένη όταν είναι κλειστή. Αυτό στην πράξη σημαίνει ότι δεν μπορείτε να σπρώξετε την μπάρα με το χέρι. Στη συσκευασία περιλαμβάνεται κλειδί απασφάλισης, το οποίο αποδεσμεύει το κιβώτιο μετάδοσης κίνησης, ώστε να μπορείτε έπειτα να σηκώσετε εύκολα την μπάρα. Αυτό χρησιμοποιείται κυρίως σε περίπτωση διακοπής ρεύματος.

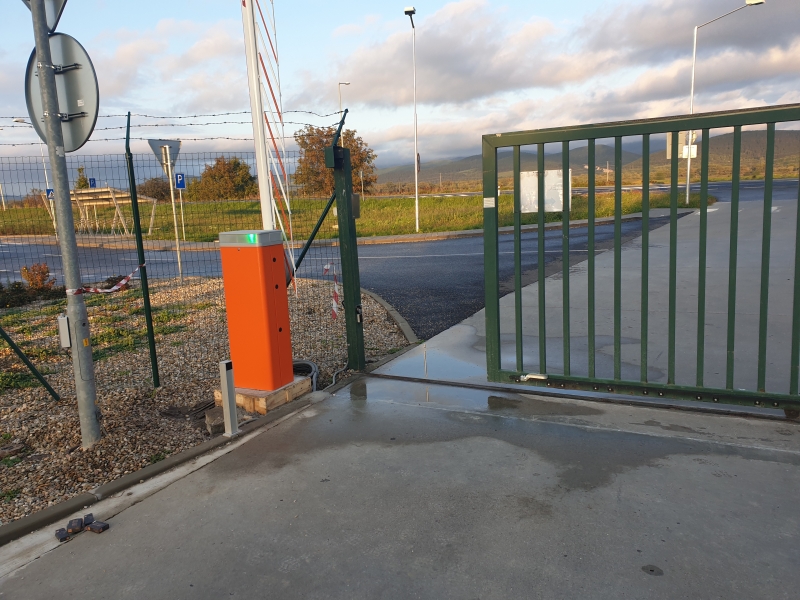

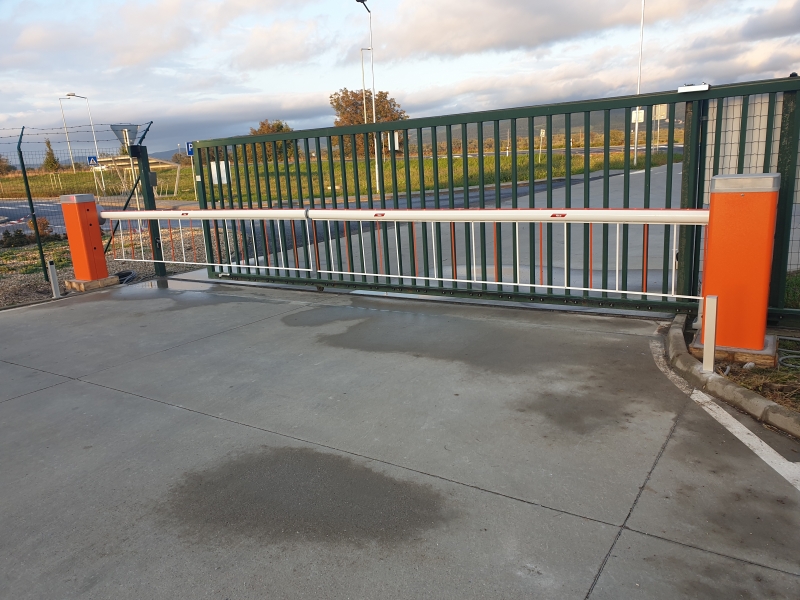

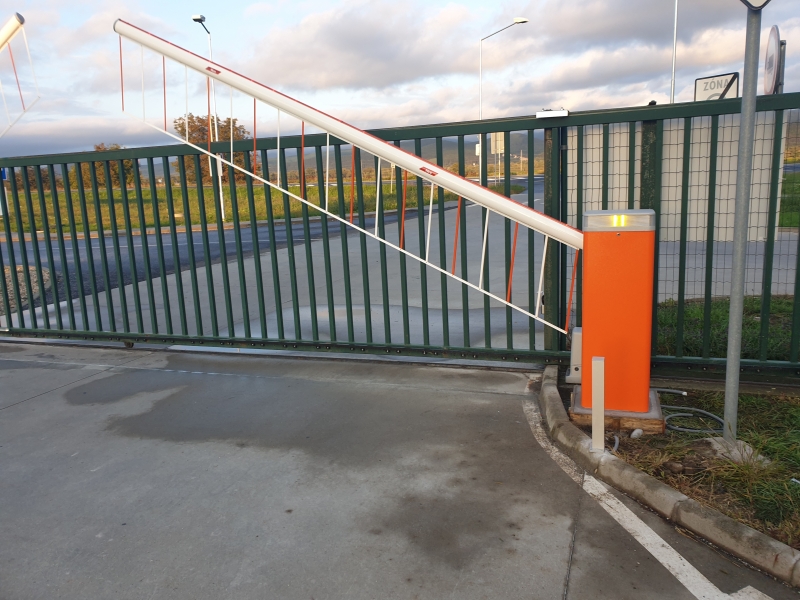

Παράδειγμα εγκατάστασης
Με την παραγγελία θα λάβετε πλήρεις οδηγίες με σχέδια και διαγράμματα.
Παρουσίαση βίντεο της μπάρας Nice Wide
Στο σύντομο βίντεο παρουσίασης της μπάρας Nice Wide μπορείτε να δείτε πώς λειτουργεί η μπάρα και από ποια μέρη αποτελείται καθώς και ορισμένες λεπτομέρειες, όπως: κλειδί απασφάλισης; λειτουργία προστασίας από πρόσκρουση, χάρη στην οποία η μπάρα επιστρέφει όταν ανιχνεύσει εμπόδιο· αρθρωτός σύνδεσμος; δυνατότητα επέκτασης του βραχίονα και άλλα.
Αν έχετε άλλες ερωτήσεις σχετικά με τις μπάρες ή χρειάζεστε βοήθεια για την επιλογή της κατάλληλης συσκευής, μη διστάσετε να επικοινωνήσετε μαζί μας μέσω email στη διεύθυνση [email protected]
Προετοιμασία εγκατάστασης για μπάρες
Συνιστάται η στερέωση της μπάρας σε βάση από σκυρόδεμα, ιδανικά σε βάθος κάτω από τη γραμμή παγετού, δηλαδή περίπου 80cm, ανάλογα με την περιοχή. Κάθε μπάρα περιλαμβάνει πλάκα τοποθέτησης από γαλβανισμένο χάλυβα. Η πλάκα χρησιμοποιείται για τη στερέωση της μπάρας. Θα βρείτε τις διαστάσεις των επιμέρους πλακών στις λεπτομέρειες του προϊόντος:
- NICE SIA1 - πλάκα θεμελίωσης για τις μπάρες WIDE S, WIDE M και S-BAR
- NICE SIA2 - πλάκα θεμελίωσης για την μπάρα NICE WIDE L
- NICE XBA16 - πλάκα θεμελίωσης για την μπάρα M-BAR
- NICE XBA17 - πλάκα θεμελίωσης για την μπάρα L-BAR
Η πλάκα τοποθέτησης διαθέτει άνοιγμα για τη διέλευση των καλωδίων. Σε αυτό το σημείο πρέπει να προβλεφθεί παροχή 220V, ιδανικά σε ξεχωριστό ασφαλειοδιακόπτη 6A. Συνιστούμε να διαχωρίσετε τα καλώδια ασθενών ρευμάτων από την παροχή 220 V.
Βάση εγκατάστασης για μπάρες NICE WIDE

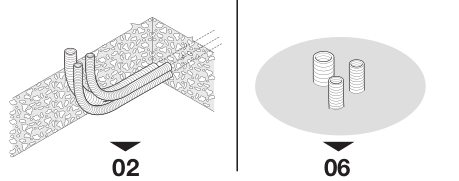

01. Επιλέξτε τα βήματα ανάλογα με την κατάσταση της βάσης
Καθορίστε τη θέση της μπάρας και των επιμέρους στοιχείων του συστήματος.
- Αν δεν έχετε ακόμη βάση από σκυρόδεμα, ξεκινήστε από το βήμα 02.
- Αν έχετε ήδη έτοιμη βάση από σκυρόδεμα, συνεχίστε με το βήμα 06.
02. Προετοιμάστε την εκσκαφή και τους σωλήνες προστασίας καλωδίων
Σκάψτε λάκκο για τη βάση και προετοιμάστε σωλήνες προστασίας για τα ηλεκτρικά καλώδια. Τους τύπους των καλωδίων θα τους βρείτε στον παρακάτω πίνακα καλωδίωσης.
03. Στερεώστε τα αγκύρια στη βάση στήριξης
Στερεώστε τέσσερα αγκύρια στη βάση στήριξης. Ασφαλίστε το καθένα με ένα παξιμάδι πάνω από τη βάση και ένα δεύτερο από κάτω.
Σημαντικό: Βιδώστε το κάτω παξιμάδι μέχρι το τέλος του σπειρώματος.
04. Στερεώστε τη βάση στήριξης με σκυρόδεμα
Γεμίστε τον λάκκο με σκυρόδεμα και τοποθετήστε τη βάση στήριξης με τα αγκύρια.
Σημαντικό: Πριν πήξει το σκυρόδεμα, ελέγξτε με αλφάδι ότι η βάση στήριξης είναι απολύτως οριζόντια.

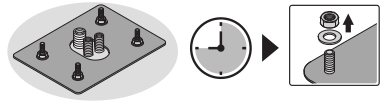

05. Αφήστε το σκυρόδεμα να σκληρύνει
Περιμένετε να σκληρύνει το σκυρόδεμα. Ο κατασκευαστής συνιστά συνήθως τουλάχιστον δύο εβδομάδες. Στη συνέχεια, ξεβιδώστε τα τέσσερα επάνω παξιμάδια των αγκυρίων.

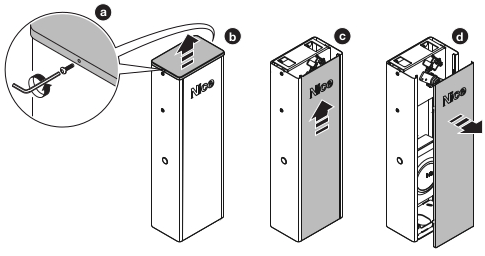

06. Προετοιμάστε και στερεώστε το περίβλημα της μπάρας
- a/b: Ξεβιδώστε τις βίδες και αφαιρέστε το επάνω κάλυμμα.
- c/d: Αφαιρέστε την πόρτα του περιβλήματος.

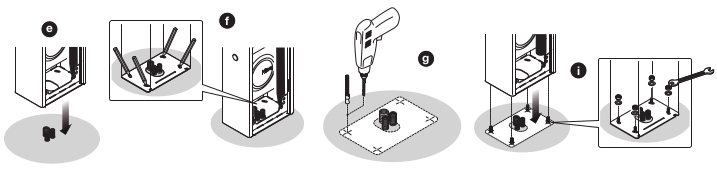

Στερέωση σε ήδη κατασκευασμένη βάση από σκυρόδεμα: Η παρακάτω διαδικασία διάτρησης αφορά την τοποθέτηση με εκτονούμενα αγκύρια και όχι τη βάση με αγκύρια που έχουν ήδη ενσωματωθεί στο σκυρόδεμα, όπως στα βήματα 03 έως 05.
- e/f: Τοποθετήστε το περίβλημα στη θέση του και σημειώστε τα σημεία στερέωσης μέσα από τις οπές τοποθέτησης.
- g: Ανοίξτε οπές στο υπόστρωμα στα σημειωμένα σημεία.
- h: Τοποθετήστε τέσσερα εκτονούμενα αγκύρια. Δεν περιλαμβάνονται στη συσκευασία.
- i: Τοποθετήστε το περίβλημα και στερεώστε το με παξιμάδια και ροδέλες. Για αυτή τη μέθοδο στερέωσης, τα παξιμάδια και οι ροδέλες δεν περιλαμβάνονται στη συσκευασία.

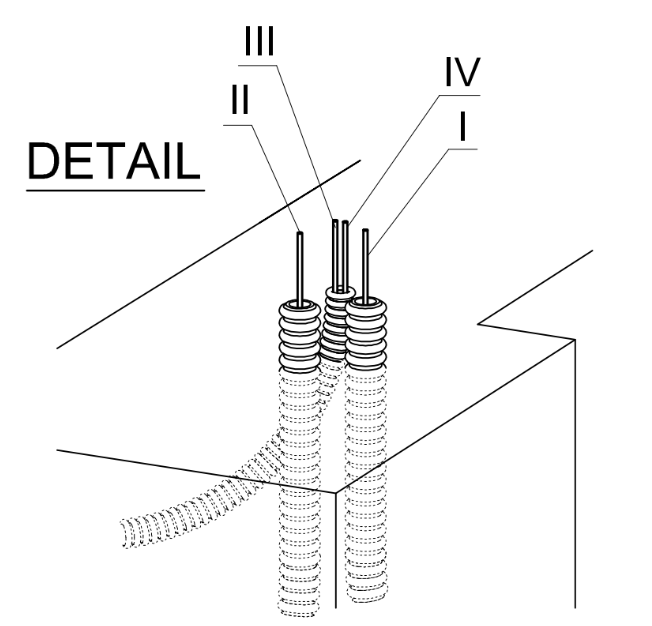

Η υπόλοιπη καλωδίωση εξαρτάται από τα επιλεγμένα εξαρτήματα· η συνηθέστερη περίπτωση είναι:
| Σύνδεση | Nice WIDE | Nice BAR |
|---|---|---|
| I - τροφοδοσία (230 V) | 1 τεμ. 3x1,5mm2 | 1 τεμ. 3x1,5mm2 |
| II - σύνδεση αριστερού φωτοκυττάρου | 1 τεμ. 2x0,25mm2 | 1 τεμ. 2x0,5mm2 |
| III - σύνδεση δεξιού φωτοκυττάρου | 1 τεμ. 4x0,25mm2 | 1 τεμ. 2x0,5mm2 |
| IV - σύνδεση προειδοποιητικής λυχνίας | 1 τεμ. 2x0,5mm2 1 τεμ. θωρακισμένο RG58 (ή ομοαξονικό καλώδιο αντίστασης 50ohm |
1 τεμ. 2x0,5mm2 1 τεμ. θωρακισμένο RG58 (ή ομοαξονικό καλώδιο αντίστασης 50ohm |
Ταχύτητα μπαρών
Στο βίντεο μπορείτε να δείτε σύγκριση της ταχύτητας των μπαρών M5-BAR και L-BAR.
Θα σας βοηθήσουμε να επιλέξετε την κατάλληλη λύση
Στείλτε μας το πλάτος της διέλευσης, τον κατά προσέγγιση αριθμό ανοιγμάτων ανά ώρα και τον τρόπο με τον οποίο θέλετε να χειρίζεστε τη μπάρα. Θα βοηθούσε επίσης μια φωτογραφία της εισόδου ή ένα απλό σχεδιάγραμμα. Θα χαρούμε να σας βοηθήσουμε να επιλέξετε μπάρα και τα κατάλληλα εξαρτήματα.
