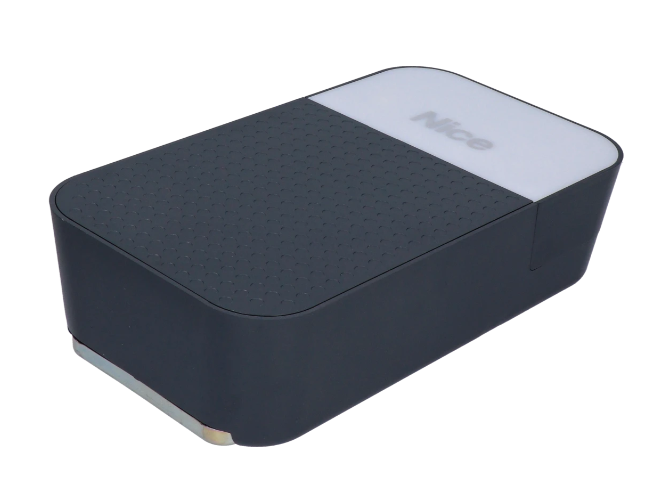

NICE SPIDO600 - αυτόνομος μηχανισμός κίνησης για γκαραζόπορτες
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
Σε απόθεμα
193,58 € με ΦΠΑ
| Βάρος |
|---|
| 3,80 kg |
Περιγραφή του προϊόντος NICE SPIDO600 - αυτόνομος μηχανισμός κίνησης για γκαραζόπορτες
NICE SPIDO600 είναι ένας αυτόνομος μηχανισμός κίνησης γκαραζόπορτας με κινητήρα 24 V DC, ενσωματωμένη μονάδα ελέγχου και ραδιοφωνικό δέκτη. Το σύστημα τροφοδοτείται από το δίκτυο 230 V AC. Επιλέξτε ξεχωριστά τη ράγα και το τηλεχειριστήριο ή προτιμήστε ένα πλήρες σετ.
Η ράγα με ιμάντα ενισχυμένο με χαλύβδινα συρματόσχοινα εξασφαλίζει αθόρυβη λειτουργία. Η μονάδα ελέγχου εκμαθαίνει τις θέσεις τερματισμού, τη δύναμη και την επιβράδυνση· ανιχνεύει εμπόδια. Σε περίπτωση διακοπής ρεύματος, η γκαραζόπορτα απασφαλίζει με το κορδόνι και κινείται χειροκίνητα.
Παρελκόμενα και μονάδα ελέγχου
Επιλέξτε τα στοιχεία ασφαλείας ανάλογα με τους πραγματικούς κινδύνους της γκαραζόπορτας. Η ανίχνευση εμποδίων από τον μηχανισμό κίνησης δεν υποκαθιστά τα φωτοκύτταρα, την ακμή ασφαλείας ή τη μέτρηση δυνάμεων κατά την παράδοση της εγκατάστασης.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου | Ρύθμιση, χειρισμός και συντήρηση του μηχανισμού κίνησης· η πλακέτα είναι ενσωματωμένη. |
|
| Ράγα | Ο μηχανισμός κίνησης μετακινεί το φορείο με τον βραχίονα και απαιτεί κατάλληλη διαδρομή με ιμάντα. |
|
| Ψηλότερη γκαραζόπορτα | Επιλέξτε την προέκταση της διαδρομής ανάλογα με τον τύπο, το ύψος, την επιφάνεια και την αντίσταση της γκαραζόπορτας. | |
| Ανακλινόμενη γκαραζόπορτα | Για ανακλινόμενες γκαραζόπορτες με αντίβαρο απαιτείται κατάλληλη γεωμετρία βραχίονα. |
|
| Φωτοκύτταρα | Ανίχνευση εμποδίων στον προστατευόμενο χώρο. Επιλέξτε τη σωστή ηλεκτρική διεπαφή. |
|
| Φάρος | Οπτική ένδειξη κίνησης της γκαραζόπορτας και, προαιρετικά, εξωτερική κεραία. | |
| Τηλεχειριστήριο | Ο δέκτης είναι ενσωματωμένος. Το τηλεχειριστήριο πρέπει να αποθηκευτεί στη μνήμη του δέκτη. | |
| Εφεδρική τροφοδοσία | Δυνατότητα χειρισμού σε περίπτωση διακοπής ρεύματος με την προσθήκη μπαταρίας. | |
| Ρύθμιση συντήρησης | Διαγνωστικός έλεγχος και πιο λεπτομερείς ρυθμίσεις μέσω BusT4. |

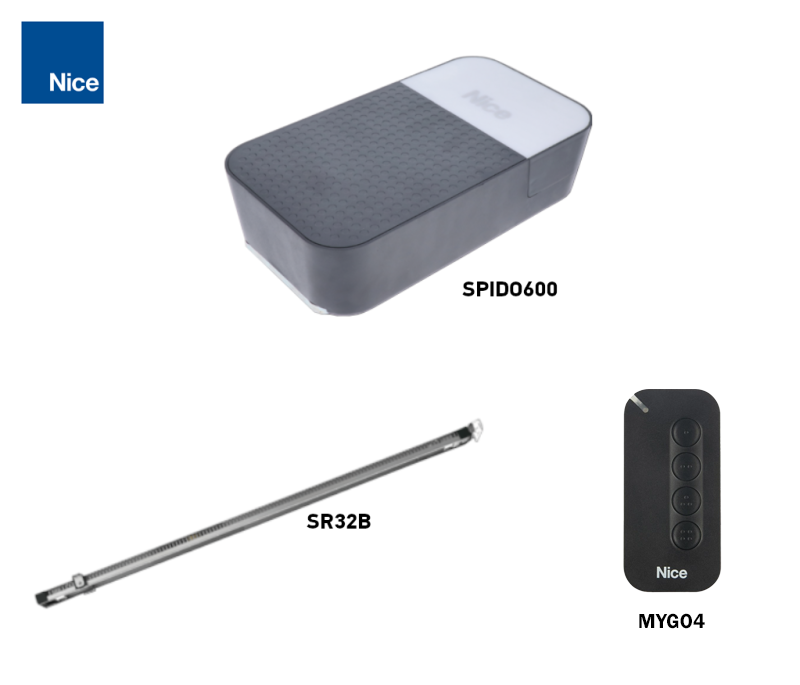

Εξοπλισμός του μηχανισμού κίνησης SPIDO600 και σετ
Αυτή η κάρτα προσφέρει τον αυτόνομο μηχανισμό SPIDO600. Για ένα πλήρες σύστημα, επιλέξτε επίσης ράγα, χειριστήριο και παρελκόμενα ασφαλείας. Τα φωτοκύτταρα, ο φάρος, η εφεδρική τροφοδοσία και ο βραχίονας SPA5 παραγγέλνονται ανάλογα με τις ανάγκες· δεν περιλαμβάνονται αυτόματα σε κάθε σετ.
| Αυτόνομος μηχανισμός κίνησης | Σετ με ράγα |
|---|---|
NICE SPIDO600 600 N· για τμηματική γκαραζόπορτα έως 9,6 m². Προσθέστε τη ράγα και το τηλεχειριστήριο. | NICE SPIDO600 600 N· ράγα SR32B και τηλεχειριστήριο ανάλογα με τα περιεχόμενα του σετ. |
Για ποια γκαραζόπορτα είναι κατάλληλος ο μηχανισμός κίνησης;
Για τη βασική ράγα SR32B οι ενδεικτικές διαστάσεις εξαρτώνται από τον τύπο της γκαραζόπορτας. Οι διαστάσεις του πίνακα είναι πλάτος × ύψος. Η καταλληλότητα εξαρτάται επίσης από την εξισορρόπηση, την τριβή και τον διαθέσιμο χώρο εγκατάστασης.
| Τύπος πόρτας | Ενδεικτική διάσταση | Προϋπόθεση |
|---|---|---|
| Σπαστή | 3,7 × 2,6 m | Περίπου 9,6 m². |
| Μη προεξέχουσα ανακλινόμενη | 3,5 × 2,4 m | SPA5· επιφάνεια 8,4 m². |
| Προεξέχουσα ανακλινόμενη | 3,5 × 3,0 m | SPA5· επιφάνεια 10,5 m². |
| Ανακλινόμενη με ελατήριο | 3,5 × 3,0 m | Ανάλογα με την εγκατάσταση, χωρίς SPA5· ελέγξτε τη διαδρομή και την εξισορρόπηση. |
Μέγιστη δύναμη 600 N εκφράζει τη δύναμη έλξης του μηχανισμού κίνησης. Δεν αντιστοιχεί στο βάρος της πόρτας σε κιλά. Κατά τη δοκιμή της απασφαλισμένης πόρτας η δύναμη που απαιτείται για τη χειροκίνητη κίνηση και προς τις δύο κατευθύνσεις σε όλη τη διαδρομή δεν πρέπει να υπερβαίνει τα 225 N. Ο μηχανισμός κίνησης δεν πρέπει να χρησιμοποιείται ως υποκατάστατο της επισκευής κατεστραμμένων ελατηρίων ή μιας πόρτας με κακή εξισορρόπηση. Για το SPIDO600 ισχύει επίσης όριο βάρους πόρτας 110 kg και μέγιστης συνολικής επιφάνειας 10,5 m²· για σπαστή πόρτα τηρείτε το χαμηλότερο όριο διαστάσεων που ισχύει γι' αυτήν.
Η ράγα SR32B έχει μήκος 3,2 m και ωφέλιμη διαδρομή φορείου 2,8 m. Το ύψος της πόρτας εξαρτάται επίσης από την κατασκευή της και τον βραχίονα. Για ψηλότερη πόρτα, μπορείτε να προσθέσετε προέκταση SR08B 0,8 m με μακρύτερο ιμάντα· με διαδρομή 4 m η ωφέλιμη διαδρομή είναι 3,5 m. Η προέκταση από μόνη της δεν επιβεβαιώνει την καταλληλότητα για μεγαλύτερη ή βαρύτερη πόρτα. Στείλτε μας το πλάτος, το ύψος, τον τύπο της πόρτας και την απαιτούμενη διαδρομή μέσω της σελίδας επικοινωνίας.
Αριθμός κύκλων και φορτίο
Το SPIDO600 προορίζεται για οικιακή χρήση: έως 40 κύκλους/ημέρα και 4 λεπτά συνεχούς λειτουργίας. Σε περίπτωση επανειλημμένου χειρισμού και αυξημένης αντίστασης, το σύστημα ελέγχου μπορεί να περιορίσει προσωρινά τη λειτουργία, ώστε να μην υπερθερμανθεί ο κινητήρας. Ένας κύκλος περιλαμβάνει άνοιγμα και κλείσιμο.
Εγκατάσταση ράγας και μηχανισμού κίνησης
Εγκαταστήστε με την πόρτα κλειστή και αποσυνδεδεμένα τόσο το ηλεκτρικό δίκτυο όσο και την εφεδρική μπαταρία. Η πόρτα πρέπει να κινείται ομαλά με το χέρι και, όταν αποσυνδεθεί από το φορείο, να παραμένει εξισορροπημένη σε διάφορες θέσεις. Αντιμετωπίστε πριν από την εγκατάσταση τυχόν κλειδαριές που θα εμπόδιζαν την αυτόματη κίνηση. Η ρύθμιση των ελατηρίων και των αντίβαρων πρέπει να γίνεται από εξειδικευμένο τεχνικό.
- Ελέγξτε τον χώρο πάνω από την πόρτα, το μήκος της ράγας και την αντοχή του τοίχου και της οροφής. Φροντίστε να υπάρχει πρόσβαση στον μηχανισμό κίνησης και στο κορδόνι απασφάλισης.
- Σε ράγα δύο τμημάτων, εισαγάγετε και τα δύο τμήματα στον σύνδεσμο μέχρι τέρμα. Για την έτοιμη SR32B αυτό το βήμα σύνδεσης παραλείπεται. Ελέγξτε ότι το φορείο κινείται ομαλά και ελεύθερα.
- Τοποθετήστε την κεφαλή του κινητήρα στη ράγα και στερεώστε την με τις παρεχόμενες βίδες. Επιτρέπεται επίσης η περιστροφή της κεφαλής κατά 90° ως προς τον άξονα της διαδρομής, σύμφωνα με το σχέδιο εγκατάστασης.
- Ρυθμίστε την τάνυση του ιμάντα. Ο υπερβολικά τεντωμένος ιμάντας μπορεί να προκαλέσει ζημιά στον μηχανισμό κίνησης· ο χαλαρός ιμάντας προκαλεί θόρυβο και αναξιόπιστη κίνηση. Σε περίπτωση προέκτασης, χρησιμοποιήστε τον κατάλληλο μακρύτερο ιμάντα.
- Στερεώστε την μπροστινή βάση σε επαρκώς ανθεκτικό υπόστρωμα και αναρτήστε το πίσω τμήμα από τις βάσεις οροφής. Ευθυγραμμίστε τη ράγα και σφίξτε όλα τα σημεία στερέωσης.
- Με την πόρτα κλειστή, αποσυνδέστε το φορείο, τοποθετήστε τη βάση στην πόρτα ευθυγραμμισμένη με τη ράγα και συνδέστε τον βραχίονα έλξης. Το λεπτό πάνελ πρέπει να διαθέτει κατάλληλη ενίσχυση· η εγκατάσταση πρέπει να μεταφέρει τη δύναμη του μηχανισμού κίνησης χωρίς παραμόρφωση.

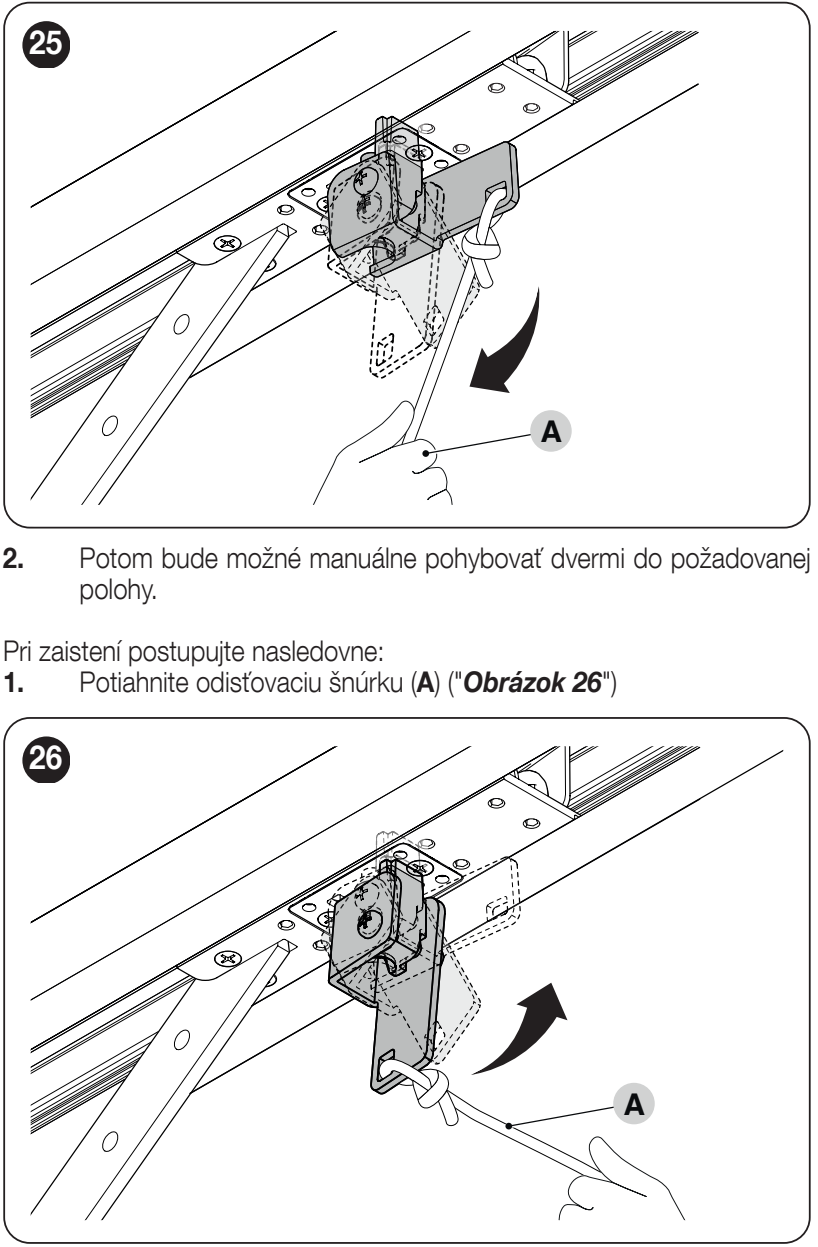

- Ολοκληρώστε την εγκατάσταση του κορδονιού απασφάλισης. Μετακινήστε την πόρτα χειροκίνητα σε όλη τη διαδρομή, ελέγξτε τα διάκενα και ασφαλίστε ξανά το φορείο πριν από τη διαδικασία εκμάθησης.

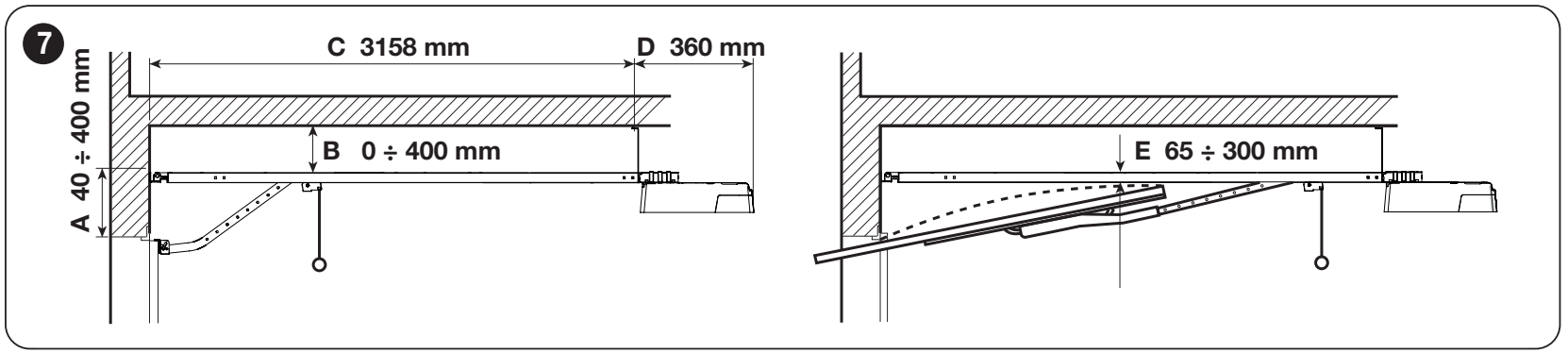

Στον υποδεικνυόμενο προσανατολισμό:
- A = 40–400 mm
- B = 0–400 mm
- C = 3 158 mm
- D = 360 mm .
Για ανακλινόμενη πόρτα, τηρήστε E = 65–300 mm , δηλαδή την απόσταση της ράγας από το υψηλότερο σημείο της άνω ακμής της πόρτας κατά την κίνησή της. Οι διαστάσεις ισχύουν για τη διάταξη εγκατάστασης που απεικονίζεται.
Καλωδίωση και ηλεκτρική τροφοδοσία
Χρησιμοποιήστε προστατευμένη πρίζα 230 V AC, 50/60 Hz με αγωγό προστασίας και δυνατότητα ασφαλούς αποσύνδεσης. Μην κόψετε το παρεχόμενο καλώδιο ή το φις. Αν δεν υπάρχει κατάλληλη πρίζα, η ηλεκτρική της παροχή και οι προστασίες πρέπει να εγκατασταθούν από ηλεκτρολόγο. Περάστε τα καλώδια χαμηλής τάσης χωριστά από την ηλεκτρική γραμμή και ασφαλίστε τα έναντι έλξης και επαφής με κινούμενα μέρη.
| Σύνδεση | Καλώδιο / μέγιστο μήκος |
|---|---|
| Φάρος | 2 × 0,5 mm²· έως 20 m. |
| Κεραία | Ξεχωριστό ομοαξονικό καλώδιο RG58· έως 10 m, συνιστάται μήκος κάτω από 5 m. |
| Κουμπί / διακόπτης με κλειδί | 2 × 0,5 mm² για εντολή NO χωρίς τάση· έως 50 m. Για δύο επαφές, 2 καλώδια 2 × 0,5 mm² ή ένα καλώδιο 4 × 0,5 mm². |
| Φωτοκύτταρα | TX: 2 × 0,5 mm²· RX: 4 × 0,5 mm², τροφοδοσία και επαφή NC. Έως 30 m. |
| Ακμή ασφαλείας | 2 × 0,5 mm²· έως 20 m. Το OSE χρειάζεται τρεις αγωγούς σύμφωνα με τη συνδεσμολογία της ακμής ασφαλείας. |
| Ηλεκτρική παροχή προς την πρίζα | 3 × 1,5 mm² για μήκος έως 30 m· για μεγαλύτερο μήκος, σύμφωνα με τις οδηγίες εγκατάστασης, 3 × 2,5 mm² και προστατευτική γείωση στον αυτοματισμό. Η μελέτη και η υλοποίηση πρέπει να γίνουν από ηλεκτρολόγο. |
Τα αναφερόμενα μήκη ισχύουν για την αντίστοιχη συνδεσμολογία και το περιβάλλον εγκατάστασης. Για διαφορετική ακμή ασφαλείας ή μονάδα ελέγχου, ακολουθήστε και τις οδηγίες της συγκεκριμένης συσκευής. Η ηλεκτρική τροφοδοσία δικτύου δεν πρέπει να συνδέεται στις εισόδους των παρελκομένων.

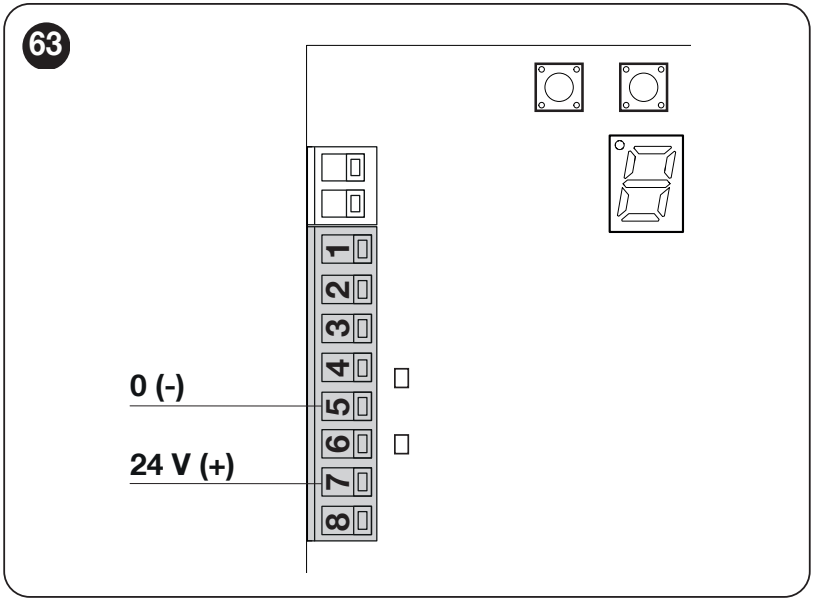

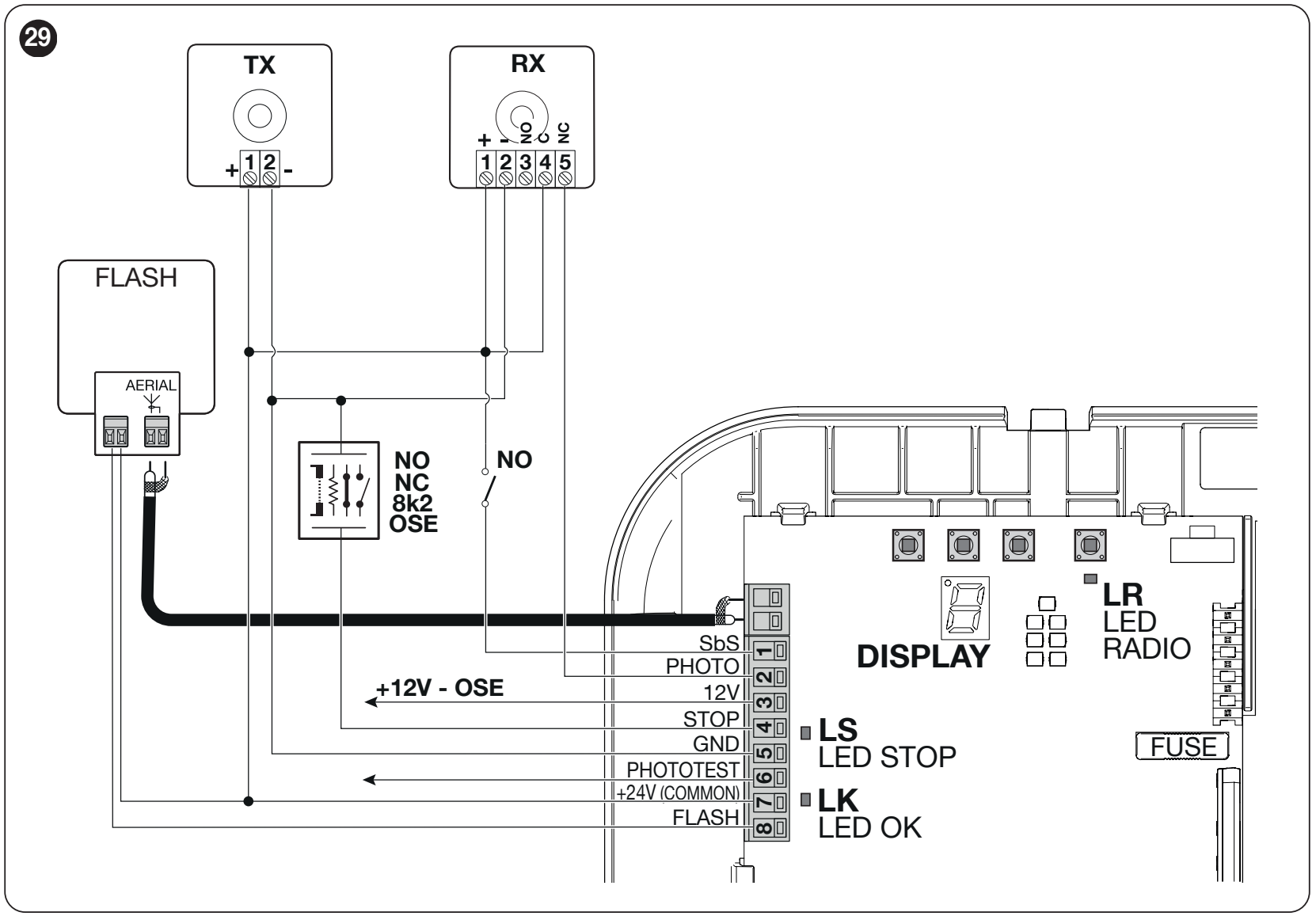

Πλακέτα ελέγχου, ακροδέκτες και πολικότητα
Η ακόλουθη συνδεσμολογία και διάταξη αφορούν το SPA600 με οθόνη επτά τμημάτων και ακροδέκτη PHOTOTEST. Πριν από τη σύνδεση, ελέγξτε τις σημάνσεις στην πλακέτα σας. Αν η πλακέτα έχει έξοδο OUT STB αντί για PHOTOTEST, χρησιμοποιήστε το εγχειρίδιο που αντιστοιχεί σε αυτήν την έκδοση.
| Ακροδέκτης | Λειτουργία και σύνδεση |
|---|---|
| 1 – SbS | Επαφή χωρίς τάση NO μεταξύ 1 και 7· εντολή βηματικής λειτουργίας. |
| 2 – PHOTO | Επαφή χωρίς τάση NC μεταξύ 2 και 7· το άνοιγμα του κυκλώματος ενεργοποιεί αντίδραση ασφαλείας. |
| 3 – 12 V OSE | Θετικός πόλος (+) 12 V DC για οπτική ακμή ασφαλείας, έως 15 mA. Σήμα στον ακροδέκτη 4, αρνητικός πόλος στον 5. |
| 4 – STOP | Είσοδος ασφαλείας ως προς 5 – GND· NO, NC, 8,2 kΩ ή OSE. Ο τύπος αναγνωρίζεται κατά την εκμάθηση. |
| 5 – GND | Αρνητικός πόλος (−) για βοηθητική τροφοδοσία και OSE· δεν είναι η προστατευτική γείωση του δικτύου. |
| 6 – PHOTOTEST | Μεταγόμενη τροφοδοσία του πομπού φωτοκυττάρου κατά τη δοκιμή. Στη λειτουργία PHOTOTEST, έως 15 mA· η λειτουργία μπορεί να αλλάξει από το μενού. |
| 7 – +24 V COMMON | Θετικός πόλος (+)· βοηθητική τροφοδοσία 24 V DC, ανοχή −30 % / +50 %, συνολικά έως 100 mA μεταξύ 7 (+) και 5 (−). |
| 8 – FLASH | Συνδέστε τον φάρο μεταξύ 8 και 7 σύμφωνα με το διάγραμμα. Για έναν ELDC ισχύει όριο 200 mA· άλλες λειτουργίες της εξόδου απαιτούν διαφορετικό φορτίο. |
| AERIAL | Ξεχωριστός διπολικός σύνδεσμος κεραίας· ο κεντρικός αγωγός και η θωράκιση του ομοαξονικού καλωδίου RG58 συνδέονται σύμφωνα με το διάγραμμα. |
Κουμπί, διακόπτης με κλειδί ή ρελέ
Στην είσοδο SbS συνδέστε μόνο επαφή χωρίς τάση NO, για παράδειγμα κουμπί ή ρελέ μονάδας ελέγχου. Η επαφή γεφυρώνει τους 1 – SbS και 7 – COMMON. Μην εφαρμόζετε τάση εξόδου της μονάδας στην είσοδο εντολής. Αν η μονάδα χρειάζεται τροφοδοσία, χρησιμοποιήστε ξεχωριστά τους 7 (+) και 5 (−) και τηρείτε το συνολικό όριο των 100 mA.

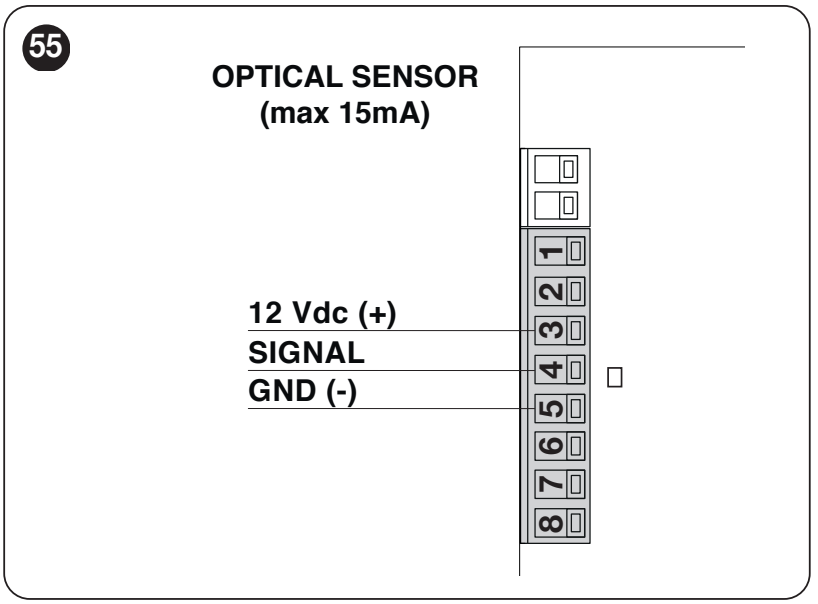

Ακμή ασφαλείας και είσοδος STOP
Η είσοδος STOP σταματά την κίνηση και εκτελεί σύντομη αντιστροφή. Κατά την αλλαγή της συσκευής ασφαλείας, πρέπει να γίνει ξανά εκμάθηση των συσκευών. Πολλαπλές επαφές NO συνδέονται παράλληλα, ενώ οι επαφές NC συνδέονται σε σειρά. Συνδέστε τις ακμές 8,2 kΩ και τους συνδυασμούς τους σύμφωνα με το συγκεκριμένο διάγραμμα· ένας συμβατικός διακόπτης δεν εξασφαλίζει τον ίδιο βαθμό ανίχνευσης βλάβης με μια επιτηρούμενη ακμή ασφαλείας.
Σύνδεση φωτοκυττάρων
Το SPA600 δεν διαθέτει BlueBUS. Για τη συνήθη σύνδεση, χρησιμοποιήστε NICE EPM με επαφή ρελέ. Το μοντέλο EPMB δεν συνδέεται σε αυτήν την κλέμμα.
| Σύνδεση EPM | Ακροδέκτες SPA600 |
|---|---|
| TX 1 (+) και RX 1 (+) | 7 – +24 V COMMON (+). |
| TX 2 (−) και RX 2 (−) | 5 – GND (−). |
| RX 4 – COM / RX 5 – NC | Μεταξύ 7 – COMMON και 2 – PHOTO. Η επαφή δεν έχει πολικότητα. Για αυτήν τη σύνδεση, αφήστε τον ακροδέκτη RX 3 – NO ασύνδετο. |
Σε αυτήν τη συνδεσμολογία, τα EPM λειτουργούν στα 24 V DC· μην τοποθετήσετε γεφύρωση για 12 V. Το ζεύγος TX + RX καταναλώνει περίπου 55 mA· συνυπολογίστε το στο συνολικό όριο βοηθητικής τροφοδοσίας των 100 mA.

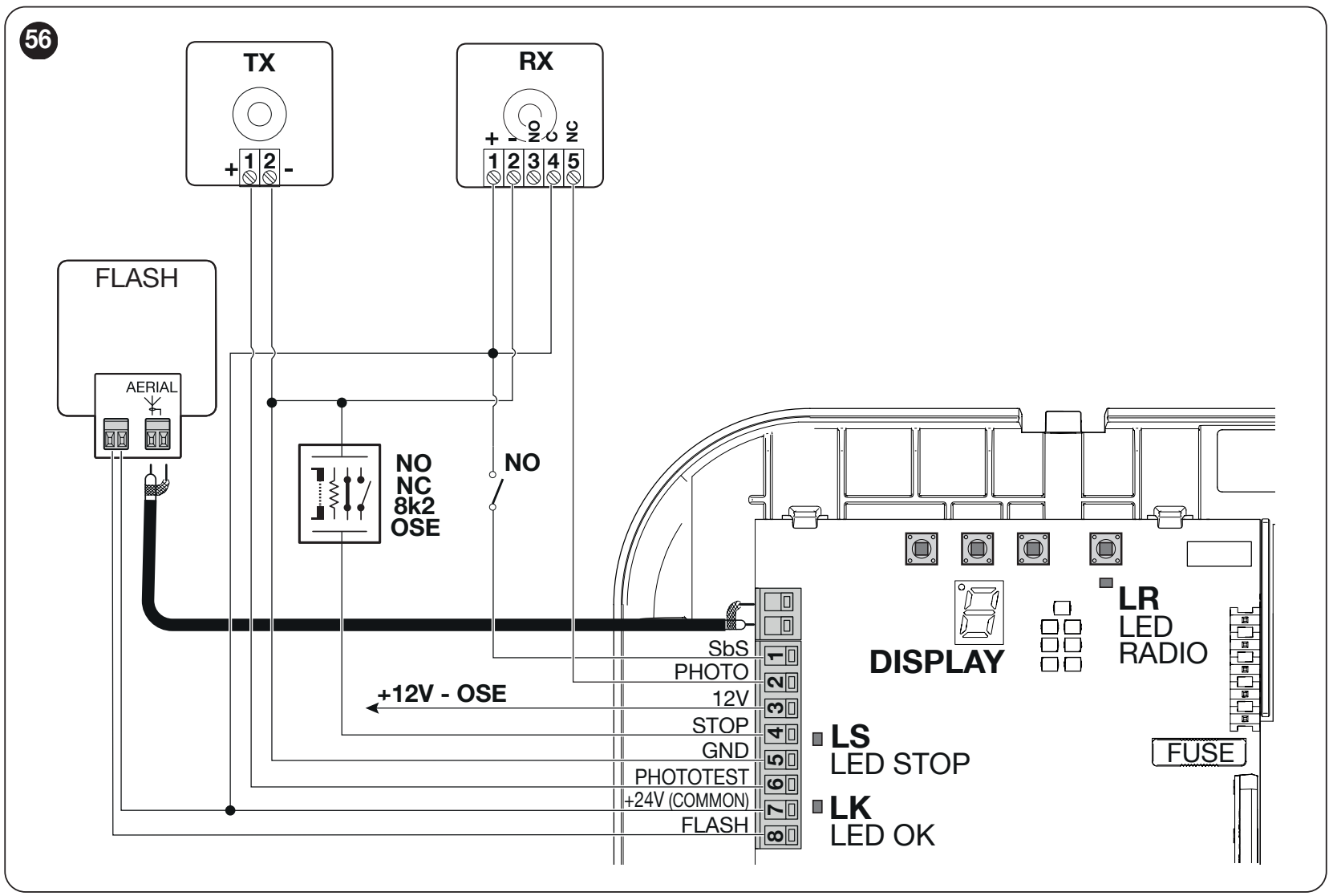

Σύνδεση με λειτουργία PHOTOTEST
Πριν από τον χειρισμό, η λειτουργία PHOTOTEST ελέγχει αν τα φωτοκύτταρα ανταποκρίνονται σωστά. Χρησιμοποιήστε μόνο πομπό του οποίου η κατανάλωση δεν υπερβαίνει τα 15 mA· αυτό το όριο ισχύει για ολόκληρη την έξοδο. Ελέγξτε τη συμβατότητα του συγκεκριμένου TX πριν μεταφέρετε την τροφοδοσία.
| Αγωγός | Σύνδεση με δοκιμή |
|---|---|
| Θετικός πόλος TX (+) | 6 – PHOTOTEST αντί για τον μόνιμο θετικό πόλο 7. |
| Αρνητικός πόλος TX (−) | 5 – GND. |
| Θετικός / αρνητικός πόλος RX | 7 (+) / 5 (−), μόνιμη τροφοδοσία. |
| RX COM / NC | Μεταξύ 7 και 2 – PHOTO· NC, όχι NO. |
Στις ρυθμίσεις PHOTOTEST αφήστε την τιμή 0 και εκτελέστε ξανά την εκμάθηση των συσκευών. Η συνήθης τροφοδοσία των EPM από τους ακροδέκτες 7 / 5 δεν αποτελεί συνδεσμολογία με έλεγχο, μόνο και μόνο επειδή τα φωτοκύτταρα είναι συνδεδεμένα στην είσοδο PHOTO.
Φάρος FLASH, φωτισμός και κεραία
NICE ELDC συνδέστε τον μέσω της κλέμμας του που φέρει την ένδειξη FLASH στους 7 – COMMON και 8 – FLASH σύμφωνα με το διάγραμμα του SPA600. Η τυπική λειτουργία φάρου χρησιμοποιεί 12 V DC· για έναν φάρο LED ELDC, τηρήστε το όριο των 200 mA. Η λειτουργία της εξόδου πρέπει να ρυθμιστεί κατάλληλα από τον προγραμματισμός. Σε αυτούς τους ακροδέκτες δεν συνδέεται φάρος 230 V.
Για το ζεύγος FLASH στον φάρο, ακολουθήστε τη σήμανση της συνδεδεμένης συσκευής. Η πολικότητα δεν επισημαίνεται σε αυτό το τμήμα της ELDC· μην μεταφέρετε σε αυτό τη διάταξη της βοηθητικής κλέμας 24 V / GND. Είσοδος AERIAL στην ELDC είναι ξεχωριστή κεραία: συνδέστε το ομοαξονικό καλώδιο στην υποδοχή κεραίας του πίνακα ελέγχου, όπως φαίνεται στην εικόνα. Μην συγχέετε την κεραία με την τροφοδοσία του φάρου.
Ο μηχανισμός διαθέτει επίσης ενσωματωμένο φωτισμό LED για το γκαράζ. Η αλλαγή της λειτουργίας FLASH ή PHOTOTEST σε φωτισμό, κλειδαριά ή ραδιοφωνικό κανάλι αλλάζει τη χρήση της εξόδου. Στη συνέχεια, ο ίδιος σύνδεσμος δεν πρέπει να συνεχίσει να χρησιμοποιείται από την αρχική συσκευή.
Πρώτη εκκίνηση και εκμάθηση
Ολοκληρώστε πρώτα τη μηχανική συναρμολόγηση και τις συνδέσεις, ασφαλίστε το φορείο και ελευθερώστε ολόκληρη την περιοχή κίνησης. Ελέγξτε το STOP, τα φωτοκύτταρα και τη σωστή κατεύθυνση κίνησης. Η εκμάθηση θέσεων, η εκμάθηση δύναμης και η σύζευξη του τηλεχειριστηρίου είναι διαφορετικές διαδικασίες.
Μετά την ενεργοποίηση, το LED OK πρέπει να αναβοσβήνει περίπου μία φορά το δευτερόλεπτο· κατά την εκκίνηση, η οθόνη εμφανίζει γρήγορα το 8 για 3 s. Η έξοδος του φάρου πρέπει να είναι απενεργοποιημένη σε κατάσταση αναμονής.

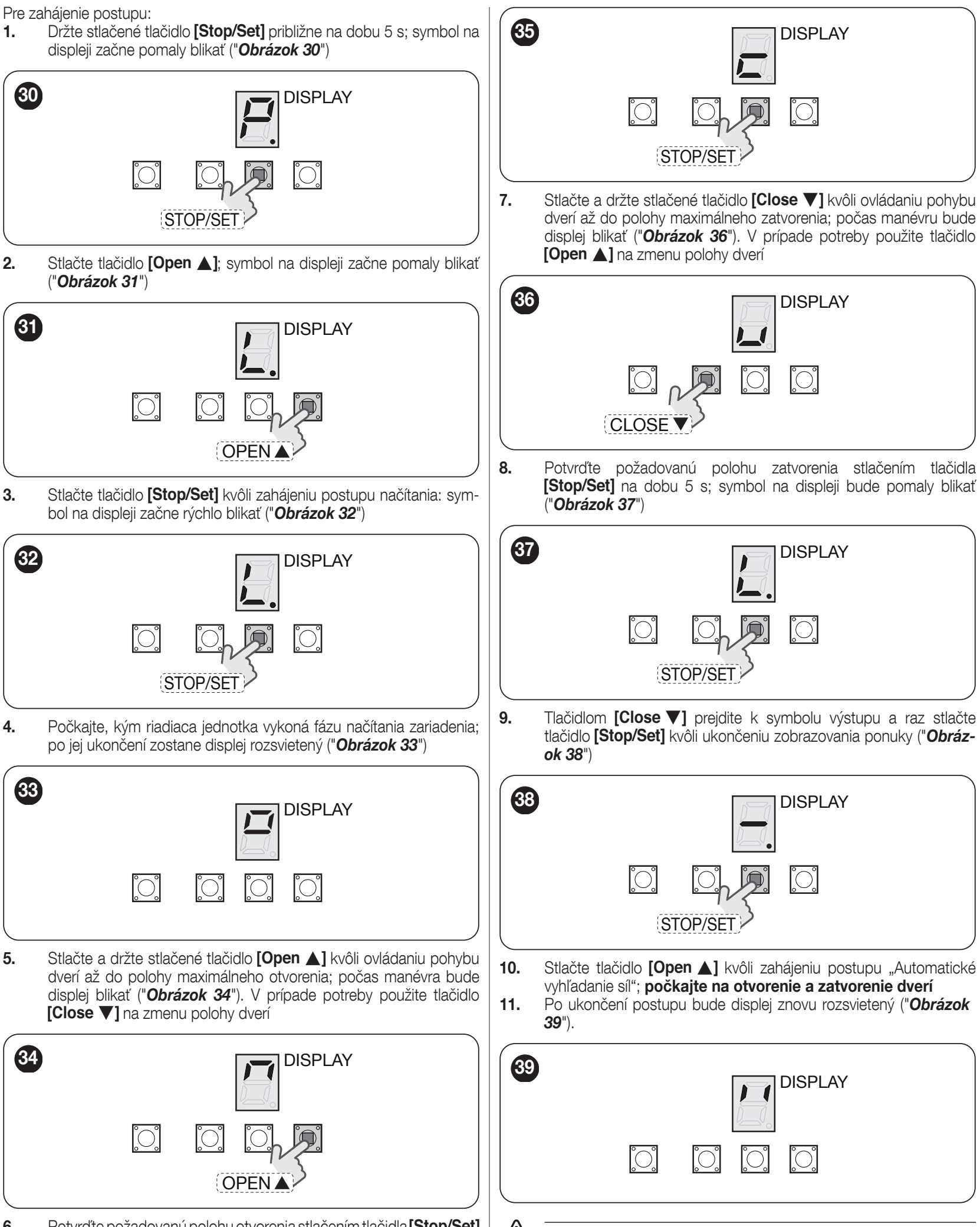

1. Εκμάθηση συσκευών και τελικών θέσεων
- Κρατήστε πατημένο το STOP/SET για περίπου 5 s, μέχρι το σύμβολο εισόδου στο μενού να αναβοσβήνει αργά.
- Πατήστε OPEN για να μεταβείτε στο στοιχείο 1 – Αναζήτηση συσκευών και θέσεων. Πατήστε STOP/SET για εκκίνηση· η οθόνη αναβοσβήνει γρήγορα.
- Περιμένετε να ολοκληρωθεί η αναγνώριση των συσκευών και να παραμείνει η οθόνη αναμμένη.
- Κρατώντας πατημένο το OPEN, μετακινήστε την πόρτα στην επιθυμητή ανοιχτή θέση. Με το CLOSE μπορείτε να διορθώσετε τη θέση. Επιβεβαιώστε κρατώντας πατημένο το STOP/SET μέχρι να εμφανιστεί το σύμβολο κλειστής θέσης, όπως φαίνεται στην εικόνα· αφήστε το κουμπί.
- Κρατώντας πατημένο το CLOSE, μετακινήστε την πόρτα στην επιθυμητή πλήρως κλειστή θέση. Με το OPEN μπορείτε να διορθώσετε τη θέση. Κρατήστε πατημένο το STOP/SET 5 s· το σύμβολο αναβοσβήνει αργά.
- Με το κουμπί CLOSE μεταβείτε στο σύμβολο εξόδου και επιβεβαιώστε με STOP/SET. Πατήστε OPEN: η πόρτα ανοίγει και κλείνει κατά την αυτόματη εκμάθηση δύναμης.
- Περιμένετε να ολοκληρωθεί. Η οθόνη πρέπει να παραμείνει αναμμένη. Αν αρχίσει ξανά να αναβοσβήνει, εντοπίστε και διορθώστε την αιτία και επαναλάβετε την εκμάθηση.
Επανάληψη εκμάθησης μετά από αλλαγή εξαρτημάτων
Μεταβείτε στο στοιχείο 1 της εγκατάστασης σύμφωνα με το μενού. Κρατήστε πατημένο το STOP/SET για περίπου 6 s· μόλις αναγνωριστούν οι συσκευές, η οθόνη αναβοσβήνει αργά· στη συνέχεια αφήστε το κουμπί. Αν δεν αρχίσει ξανά το αργό αναβόσβημα, περιμένετε 15 s χωρίς να πατήσετε κουμπιά και επαναλάβετε τη διαδικασία. Έξοδος μέσω του συμβόλου εξόδου και του STOP/SET. Μετά την αλλαγή, επαναλάβετε τον έλεγχο ασφαλείας.
Αλλαγή φοράς περιστροφής για ανεστραμμένη εγκατάσταση
- Αποσυνδέστε την παροχή ρεύματος και την εφεδρική τροφοδοσία. Κρατήστε πατημένο το STOP/SET και επαναφέρετε την τροφοδοσία.
- Αφήστε το STOP/SET 3 s μετά την ενεργοποίηση. Πατήστε σύντομα το STOP/SET για να επιλέξετε κατεύθυνση: η εσωτερική λυχνία LC αναμμένη = αντίστροφη κατεύθυνση· σβηστή = κανονική κατεύθυνση.
- Περιμένετε 3 s χωρίς να πατήσετε κουμπιά για επιβεβαίωση και επαναλάβετε την εκμάθηση θέσεων.
Εκμάθηση δύναμης και πρώτη δοκιμή κίνησης
Η εκμάθηση δύναμης εκτελεί αυτόματα έναν κύκλο ανοίγματος και κλεισίματος με αυξημένη δύναμη. Κατά τη διάρκειά του, κρατήστε ανθρώπους και αντικείμενα μακριά από την πόρτα. Όταν η εκμάθηση ξεκινά μέσω SbS ή ραδιοσήματος, η εσωτερική λυχνία αναβοσβήνει· όταν ξεκινά με τα κουμπιά της πλακέτας, δεν ανάβει. Μετά από αλλαγή θέσεων, ταχύτητας, κατεύθυνσης ή ελάφρυνση του μηχανισμού, πρέπει να γίνει εκ νέου εκμάθηση της δύναμης.
Αν η τοποθέτηση διακοπεί από το STOP ή το PHOTO, διορθώστε την αιτία και συνεχίστε με OPEN / CLOSE. Αν διακοπεί η εκμάθηση δύναμης, αφού διορθώσετε την αιτία συνεχίστε με εντολή κίνησης.
Έλεγχος πριν από τη θέση σε λειτουργία
- Με απασφαλισμένο το φορείο, ελέγξτε το χειροκίνητο άνοιγμα και κλείσιμο σε όλη τη διαδρομή: η απαιτούμενη δύναμη δεν πρέπει να υπερβαίνει τα 225 N (περίπου 23 kg δύναμης, όχι βάρος πόρτας). Στη συνέχεια ασφαλίστε ξανά το φορείο.
- Επαναλάβετε το ηλεκτρικό άνοιγμα και κλείσιμο· η πόρτα πρέπει να φτάσει στις αποθηκευμένες θέσεις χωρίς να σκαλώνει ή να παραμορφώνει τα στηρίγματα.
- Ελέγξτε την επιβράδυνση στις τελικές θέσεις, τη χαλάρωση του ιμάντα μετά τη στάση, τη χειροκίνητη απασφάλιση και την εκ νέου ασφάλιση.
- Διακόψτε τη δέσμη κάθε φωτοκυττάρου κοντά στο TX, κοντά στο RX και στη μέση· ελέγξτε ότι η αντίδραση ασφαλείας είναι σωστή. Δοκιμάστε όλες τις διατάξεις STOP.
- Ο τεχνικός πρέπει να μετρήσει τις δυνάμεις πρόσκρουσης και να ελέγξει την ασφάλεια ολόκληρης της πόρτας. Δεν πρέπει να χρησιμοποιείται αυξημένη δύναμη για να καλύψει προβλήματα του μηχανισμού. Μετά από αλλαγή της δύναμης, επαναλάβετε τη μέτρηση.
- Παραδώστε στον χρήστη οδηγίες λειτουργίας, απασφάλισης και συντήρησης. Διέρχεστε μόνο όταν η πόρτα είναι πλήρως ανοιχτή και ακίνητη.
Προγραμματισμός του SPA600 μέσω οθόνης
Πραγματοποιείτε τις ρυθμίσεις με τον κινητήρα σταματημένο. Κουμπιά OPEN / CLOSE περιηγούνται στο μενού ή αλλάζουν την τιμή· STOP/SET επιλέγει και επιβεβαιώνει. Η αναμμένη τελεία διακρίνει το στοιχείο του μενού από την αριθμητική του τιμή. Ο αριθμός θέσης που ακολουθεί δηλώνει τη σειρά του στοιχείου, όχι το σύμβολο που εμφανίζεται.
- Κρατήστε πατημένο το STOP/SET για περίπου 5 s, για να ανοίξει το μενού.
- Με τα OPEN / CLOSE επιλέξτε τη λειτουργία βάσει του συμβόλου στην αρχική εικόνα. Πατήστε σύντομα το STOP/SET· εμφανίζεται η τρέχουσα τιμή.
- Τα OPEN / CLOSE αλλάζουν την τιμή. Το STOP/SET επιβεβαιώνει την τιμή και επιστρέφει στο μενού.
- Επιλέξτε το σύμβολο εξόδου της οριζόντιας παύλας και επιβεβαιώστε με STOP/SET. Αν επιλέξετε έξοδο κατά την αλλαγή τιμής, η αλλαγή ακυρώνεται.
Το στοιχείο 1 χρησιμοποιείται για εκμάθηση συσκευών και θέσεων, το στοιχείο 9 για διαγραφή μνήμης. Οι εργοστασιακές τιμές επισημαίνονται εδώ με έντονη γραφή.

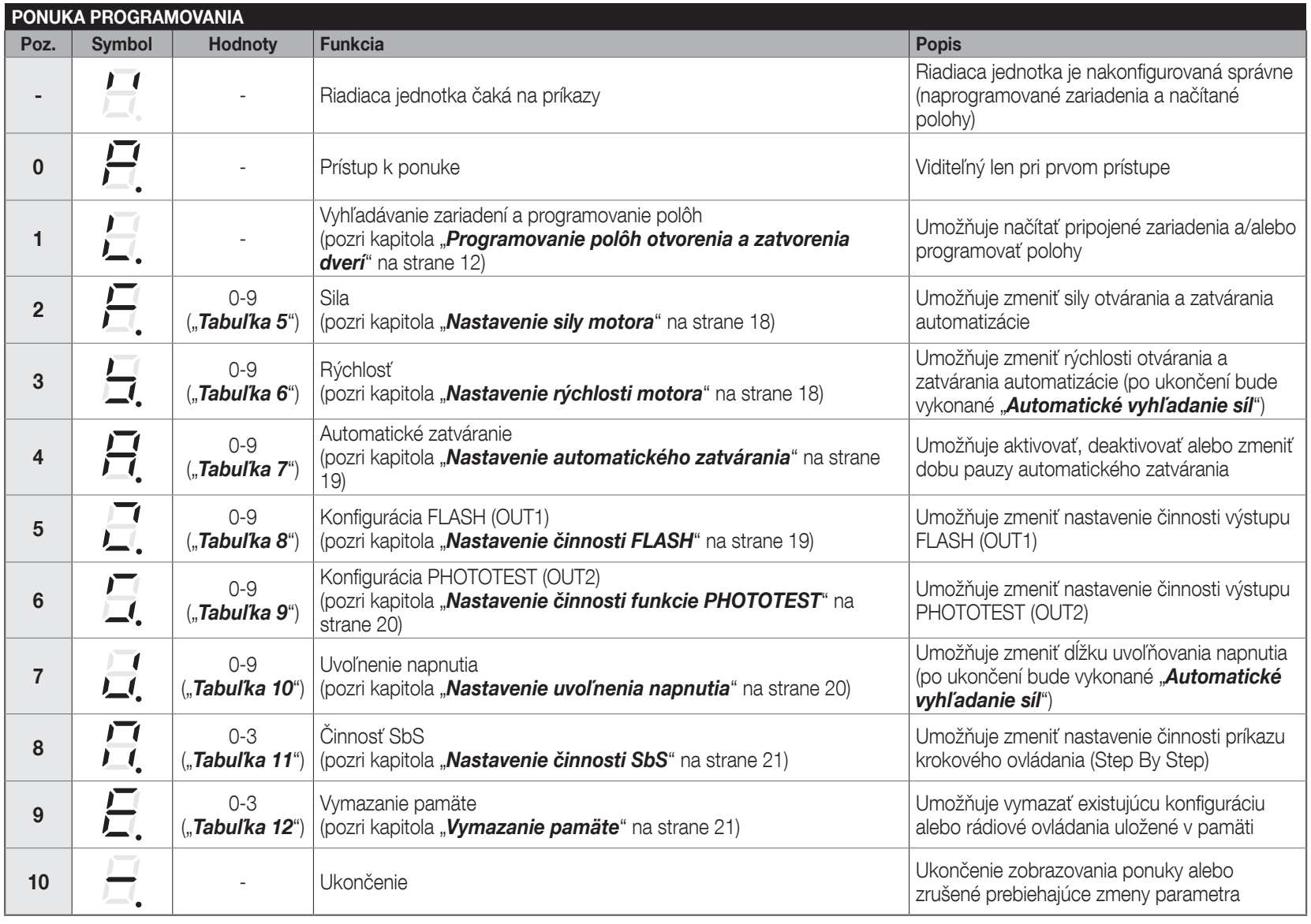

| Θέση – παράμετρος και χρήση | Τιμές |
|---|---|
| 2 – Δύναμη Εύρος βαθμίδων ρύθμισης, όχι τιμή σε newton. | 0 – ελάχιστη 1–4 – αυξανόμενες βαθμίδες 5 – εργοστασιακή τιμή 6–8 – αυξανόμενες βαθμίδες 9 – μέγιστη |
| 3 – Ταχύτητα Οι τιμές είναι ποσοστά ανοίγματος / κλεισίματος. Μετά την αλλαγή ακολουθεί εκμάθηση δύναμης. | 0 – 40 / 40 1 – 50 / 50 2 – 50 / 75 3 – 50 / 100 4 – 75 / 50 5 – 75 / 75 6 – 75 / 100 7 – 100 / 50 8 – 100 / 75 9 – 100 / 100 |
| 4 – Αυτόματο κλείσιμο Παύση μετά το άνοιγμα και πριν από το αυτόματο κλείσιμο. | 0 – απενεργοποιημένο 1 – 10 s 2 – 20 s 3 – 30 s 4 – 40 s 5 – 50 s 6 – 60 s 7 – 70 s 8 – 80 s 9 – 90 s |
| 5 – FLASH (OUT1) Η λειτουργία πρέπει να αντιστοιχεί στο πραγματικά συνδεδεμένο φορτίο. Κλειδαριά/μαγνήτης μόνο κατάλληλου ηλεκτρομαγνητικού τύπου. | 0 – φάρος, 12 V DC; για ELDC, μέγ. 200 mA 1 – κατάσταση πύλης: η έξοδος είναι ενεργή κατά την κίνηση 2 – ηλεκτρική κλειδαριά, παλμός 3 s 3 – ηλεκτρικό κυπρί κατά το άνοιγμα 4 – ο μαγνήτης είναι ενεργός όταν η πύλη είναι κλειστή· απενεργοποίηση πριν από το άνοιγμα και καθυστέρηση 3 s 5 – φωτισμός κατά την κίνηση και για 1 λεπτό μετά 6 – ραδιοφωνικό κανάλι 1 7 – ραδιοφωνικό κανάλι 2 8 – ραδιοφωνικό κανάλι 3 9 – ραδιοφωνικό κανάλι 4 Λειτουργίες 1–9: 24 V DC, μέγ. 10 W. Αν το κανάλι 1–4 αντιστοιχιστεί σε έξοδο, ο κινητήρας δεν εκτελεί την αρχική εντολή του. |
| 6 – PHOTOTEST (OUT2) Κατά τη δοκιμή, τηρείτε το όριο TX. Αν επαναπρογραμματίσετε την έξοδο, παύει να εκτελεί τη λειτουργία δοκιμής των φωτοκυττάρων. | 0 – PHOTOTEST, μέγ. 15 mA 1 – κατάσταση πύλης: η έξοδος είναι ενεργή κατά την κίνηση 2 – ηλεκτρική κλειδαριά, παλμός 3 s 3 – ηλεκτρικό κυπρί κατά το άνοιγμα 4 – ο μαγνήτης είναι ενεργός όταν η πύλη είναι κλειστή· απενεργοποίηση πριν από το άνοιγμα και καθυστέρηση 3 s 5 – φωτισμός κατά την κίνηση και για 1 λεπτό μετά 6 – ραδιοφωνικό κανάλι 1 7 – ραδιοφωνικό κανάλι 2 8 – ραδιοφωνικό κανάλι 3 9 – ραδιοφωνικό κανάλι 4 Λειτουργίες 1–9: 24 V DC, μέγ. 3 W. Αφού επιλέξετε το 0, εκτελέστε ξανά την εκμάθηση των συσκευών. Το κανάλι που έχει αντιστοιχιστεί σε έξοδο δεν ελέγχει τον κινητήρα. |
| 7 – Αποφόρτιση του μηχανισμού Μια σύντομη κίνηση προς την αντίθετη κατεύθυνση χαλαρώνει την τάση μετά τη στάση. Δεν αφορά εκατοστά διαδρομής. Μετά την αλλαγή απαιτείται εκμάθηση της δύναμης. | 0 – απενεργοποιημένο 1 – ελάχιστο 2 – ενδιάμεσο επίπεδο 3 – εργοστασιακή τιμή 4 – ενδιάμεσο επίπεδο 5 – μεσαία τιμή 6–8 – υψηλότερα ενδιάμεσα επίπεδα 9 – μέγιστο |
| 8 – Βηματική εντολή SbS Αλλάζει τη σειρά λειτουργίας του κουμπιού και της αντίστοιχης ραδιοφωνικής εντολής. | 0 – άνοιγμα → στάση → κλείσιμο → άνοιγμα 1 – άνοιγμα → στάση → κλείσιμο → στάση 2 – κοινή είσοδος: κατά το άνοιγμα η εντολή δεν προκαλεί κλείσιμο· μετά το πλήρες άνοιγμα, η επόμενη εντολή κλείνει την πύλη 3 – ημιαυτόματο άνοιγμα, κλείσιμο όσο κρατείται πατημένο το κουμπί εντολής |
Ρυθμίστε τη δύναμη μόνο στο επίπεδο που απαιτείται για τη σωστή κίνηση. Η υψηλή βαθμίδα δεν πρέπει να αντισταθμίζει την τριβή ή ένα ελαττωματικό ελατήριο. Μετά τη ρύθμιση, ελέγξτε την προστασία από εμπόδια και τις δυνάμεις πρόσκρουσης.
Τηλεχειριστήρια και σύζευξη
Ο δέκτης είναι ενσωματωμένος. Συμβατά τηλεχειριστήρια MYGO4, ON2E και INTI2 συζεύγνυνται με το κουμπί RADIO. Η μνήμη έχει 90 θέσεις: στη λειτουργία 1, μία θέση για ολόκληρο τον πομπό· στη λειτουργία 2, μία θέση ανά κουμπί.
Λειτουργία 1 – όλα τα κουμπιά
- Κρατήστε πατημένο το RADIO μέχρι να ανάψει η λυχνία LED LR και, στη συνέχεια, αφήστε το.
- Μέσα σε 10 s κρατήστε πατημένο οποιοδήποτε κουμπί στο μονόδρομο τηλεχειριστήριο. Αφήστε το κουμπί αφού η LR αναβοσβήσει αργά τρεις φορές.
- Μπορείτε να αποθηκεύσετε άλλο πομπό μέσα στα επόμενα 10 s. Πατήστε στιγμιαία το RADIO για να τερματίσετε τη λειτουργία λήψης.
| Κουμπί στη λειτουργία 1 | Εντολή |
|---|---|
| 1 | Βηματική εντολή SbS |
| 2 | Μερικό άνοιγμα |
| 3 | Άνοιγμα |
| 4 | Κλείσιμο |
Λειτουργία 2 – ένα κουμπί
Πατήστε και αφήστε το RADIO n φορές, σύμφωνα με τον αριθμό της εντολής. Η λυχνία LED LR θα επαναλάβει τον αριθμό. Μέσα σε 10 s αποθηκεύστε το επιλεγμένο κουμπί του τηλεχειριστηρίου όπως παραπάνω· για κάθε επόμενο κουμπί, επαναλάβετε τη διαδικασία.
| Αριθμός πατημάτων του RADIO | Εντολή |
|---|---|
| 1 | SbS |
| 2 | Μερικό άνοιγμα 1 |
| 3 | Άνοιγμα |
| 4 | Κλείσιμο |
| 5 | Φωτισμός – χρονοδιακόπτης |
| 6 | Φωτισμός – ενεργοποίηση/απενεργοποίηση |
Η LR αναβοσβήνει 1 φορά για ήδη αποθηκευμένο τηλεχειριστήριο, 6 φορές για μη συμβατή κωδικοποίηση και 8 φορές όταν η μνήμη είναι πλήρης.
Προσθήκη τηλεχειριστηρίου μέσω υπάρχοντος τηλεχειριστηρίου
Εκτελέστε τη διαδικασία εντός της εμβέλειας του μηχανισμού κίνησης και μόνο όταν επιτρέπεται η εκμάθηση. Το νέο τηλεχειριστήριο θα λάβει την ίδια αντιστοίχιση με το αρχικό.
- Στο νέο τηλεχειριστήριο, κρατήστε πατημένο το επιθυμητό κουμπί τουλάχιστον 8 s και αφήστε το.
- Στο αρχικό τηλεχειριστήριο, πατήστε αργά τρεις φορές το αποθηκευμένο κουμπί και αφήστε το.
- Στο νέο τηλεχειριστήριο, πατήστε μία φορά και αφήστε το ίδιο κουμπί όπως στο πρώτο βήμα.
Διαγραφή της μνήμης ραδιοσυχνοτήτων
Διαγράφει όλα τα αποθηκευμένα τηλεχειριστήρια. Κρατήστε πατημένο το RADIO και αφού ανάψει και στη συνέχεια σβήσει η λυχνία LED LR. Κατά το επόμενο αναβόσβημα, αφήστε το ακριβώς στο τρίτο αναβόσβημα. Η επιτυχία επιβεβαιώνεται με πέντε παρατεταμένα αναβοσβησίματα. Η διαγραφή της μνήμης ραδιοσυχνοτήτων είναι ξεχωριστή διαδικασία και διαφέρει από την επαναφορά του πίνακα ελέγχου.
Κλείδωμα ή ξεκλείδωμα της μνήμης ραδιοσυχνοτήτων
- Αποσυνδέστε την παροχή ρεύματος και την εφεδρική τροφοδοσία. Κρατήστε πατημένο το RADIO και επαναφέρετε την τροφοδοσία.
- Μετά από 5 s, η LR αναβοσβήνει αργά δύο φορές. Αφήστε το RADIO.
- Μέσα σε 5 s, επιλέξτε με σύντομα πατήματα του RADIO: LR σβηστή = ξεκλείδωτη· LR αναμμένη = κλειδωμένη.
- Πέντε δευτερόλεπτα μετά το τελευταίο πάτημα, δύο αργά αναβοσβησίματα επιβεβαιώνουν την ολοκλήρωση.
Η κλειδωμένη μνήμη αποτρέπει τη σύζευξη, την αντιγραφή και τη διαγραφή τηλεχειριστηρίων· δεν πρόκειται για μηχανικό κλείδωμα της πόρτας.
Διαγραφή μνήμης και επαναφορά ρυθμίσεων
Από το μενού, επιλέξτε θέση 9 – Διαγραφή μνήμης. Η επιλογή της τιμής ενεργοποιεί την αντίστοιχη διαγραφή· δεν είναι απλώς μια μη δεσμευτική επιλογή. Πριν προχωρήσετε, αποφασίστε τι θέλετε να διατηρήσετε.
| Τιμή | Τι διαγράφεται |
|---|---|
| 0 | Οι προσαρμοσμένες παράμετροι επανέρχονται στις εργοστασιακές τιμές· οι θέσεις και τα τηλεχειριστήρια διατηρούνται. |
| 1 | Η διαμόρφωση, οι εκμαθημένες συσκευές και οι θέσεις· τα τηλεχειριστήρια διατηρούνται. |
| 2 | Μόνο τα τηλεχειριστήρια στη μνήμη ραδιοσυχνοτήτων. |
| 3 | Ολόκληρη η μνήμη, συμπεριλαμβανομένων της διαμόρφωσης, των θέσεων και των τηλεχειριστηρίων. |
Μετά τη διαγραφή της διαμόρφωσης ή των θέσεων, πραγματοποιήστε ξανά εκμάθηση της πόρτας και εκτελέστε δοκιμή. Μετά τη διαγραφή της μνήμης ραδιοσυχνοτήτων, συζεύξτε ξανά τα τηλεχειριστήρια.
Διάγνωση και αντιμετώπιση βλαβών
Η οθόνη εμφανίζει E1–E8. Τον αντίστοιχο αριθμό σύντομων αναλαμπών μπορεί να υποδεικνύει επίσης ο φάρος ή ο εσωτερικός φωτισμός· η ακολουθία επαναλαμβάνεται μετά από παύση 1 s.
| Ένδειξη | Αιτία και επόμενο βήμα |
|---|---|
| E1 / 1 αναλαμπή | Κλείσιμο / θέση Η εκμάθηση θέσεων δεν έχει ολοκληρωθεί. Εκτελέστε εκμάθηση θέσεων. |
| E2 / 2 αναλαμπές | Φωτοκύτταρα Αφαιρέστε το εμπόδιο, ελέγξτε την ευθυγράμμιση και την καλωδίωση των φωτοκυττάρων. Η ενεργοποίηση λόγω εμποδίου είναι αναμενόμενη. |
| E3 / 3 αναλαμπές | Όριο δύναμης Ελέγξτε τη χειροκίνητη κίνηση, τα ελατήρια, τα εμπόδια και την τριβή. Μην αυξάνετε αυτόματα τη δύναμη· ελέγξτε τον μηχανισμό και την ασφάλεια. |
| E4 / 4 αναλαμπές | STOP Ελέγξτε τη διάταξη ασφαλείας STOP. |
| E5 / 5 αναλαμπές | Μνήμη παραμέτρων Περιμένετε τουλάχιστον 30 s και δοκιμάστε να δώσετε εντολή. Αν το σφάλμα παραμένει, καλέστε την τεχνική υποστήριξη. |
| E6 / 6 αναλαμπές | Όριο κύκλων λειτουργίας Περιμένετε μερικά λεπτά για να κρυώσει. Ελέγξτε το φορτίο λειτουργίας και την αντίσταση της πόρτας. |
| E7 / 7 αναλαμπές | Εσωτερικό ηλεκτρικό κύκλωμα Αποσυνδέστε όλες τις πηγές τροφοδοσίας για μερικά δευτερόλεπτα. Αν το σφάλμα επιμένει, η τεχνική υποστήριξη θα ελέγξει την πλακέτα και την καλωδίωση του κινητήρα. |
| E8 / 8 αναλαμπές | Συνεχής εντολή Καταργήστε τη συνεχή εντολή, για παράδειγμα ένα πατημένο κουμπί ή ένα ενεργοποιημένο ρελέ· ελέγξτε το SbS. |
| LED / ένδειξη | Σημασία και έλεγχος |
|---|---|
| OK – 1 πράσινη αναλαμπή/s | Κανονική λειτουργία· δύο γρήγορες πράσινες αναλαμπές υποδεικνύουν αλλαγή εισόδου. |
| OK σβηστή | Ελέγξτε την παροχή ρεύματος και τις ασφάλειες. Πριν αντικαταστήσετε την ασφάλεια, εντοπίστε και εξαλείψτε την αιτία της βλάβης. |
| STOP αναμμένο / σβηστό | Αναμμένο = το STOP δεν έχει ενεργοποιηθεί· σβηστό = ελέγξτε τη διάταξη STOP. |
| Ο εσωτερικός φωτισμός αναβοσβήνει | Η αυτόματη εκμάθηση δύναμης δεν έχει ακόμη ολοκληρωθεί· ολοκληρώστε την εκμάθηση. |
| Το τηλεχειριστήριο ανάβει, αλλά η πόρτα δεν ανταποκρίνεται | Ελέγξτε τη σύζευξη, την κωδικοποίηση και την κατάσταση της μνήμης ραδιοσυχνοτήτων. |
Σε περίπτωση βλάβης διάταξης ασφαλείας, μην χρησιμοποιείτε τον αυτοματισμό με τον συνήθη τρόπο. Απασφαλίστε με ασφάλεια την πόρτα και καλέστε τεχνικό για επισκευή. Αντικαθιστάτε την ασφάλεια μόνο με ίδιας κατηγορίας και ονομαστικής τιμής· μην την επισκευάζετε γεφυρώνοντάς την.
Εφεδρική μπαταρία PS124
PS124 τοποθετείται στον ειδικό χώρο του μηχανισμού κίνησης και συνδέεται στον προβλεπόμενο σύνδεσμο, σύμφωνα με το PDF εγκατάστασης. Συνδέστε την μόνο αφού ολοκληρωθούν οι μηχανικές εργασίες, η καλωδίωση και ο προγραμματισμός. Η μπαταρία εξακολουθεί να παρέχει τάση ακόμη και μετά την αποσύνδεση της παροχής ρεύματος· πριν από τις εργασίες, αποσυνδέστε την παροχή ρεύματος και την PS124. Ο αριθμός κινήσεων σε περίπτωση διακοπής ρεύματος εξαρτάται από την κατάσταση της μπαταρίας, τη θερμοκρασία και την αντίσταση της πόρτας.
Απασφάλιση και χειροκίνητη λειτουργία
Απασφαλίζετε μόνο όταν η πόρτα είναι ακίνητη. Αν το ελατήριο είναι ελαττωματικό ή η πόρτα δεν είναι ζυγοσταθμισμένη, μπορεί να κατέβει ανεξέλεγκτα όταν απασφαλιστεί· ασφαλίστε την και καλέστε τεχνικό. Αν η πρόσβαση στο γκαράζ γίνεται μόνο μέσω αυτής της πόρτας, πρέπει να προβλεφθεί εκ των προτέρων κατάλληλος τρόπος απασφάλισης από έξω για τη συγκεκριμένη πόρτα.
- Τραβήξτε το κορδόνι απασφάλισης A. Το φορείο αποσυνδέεται και μπορείτε να μετακινήσετε με ασφάλεια την πόρτα με το χέρι.
- Για να ασφαλίσετε ξανά, τραβήξτε πάλι το κορδόνι A όπως φαίνεται στη δεύτερη εικόνα.
- Μετακινήστε την πόρτα με το χέρι, ώστε να ευθυγραμμιστούν και να ασφαλίσουν το κάτω και το πάνω μέρος του φορείου. Ελέγξτε ότι έχει ασφαλίσει πριν δώσετε ηλεκτρική εντολή.
Συντήρηση και ασφαλής λειτουργία
Προγραμματίστε τον έλεγχο το αργότερο κάθε 6 μήνες ή μετά από 3 000 κύκλους λειτουργίας, όποιο από τα δύο συμβεί νωρίτερα. Αποσυνδέστε όλες τις πηγές τροφοδοσίας πριν από τη συντήρηση. Ελέγξτε τον οδηγό, τον ιμάντα, το φορείο, τα στηρίγματα, τη διάβρωση, τα ελατήρια και την εξισορρόπηση της πόρτας· αντικαταστήστε τα φθαρμένα εξαρτήματα. Μετά τον έλεγχο, επαναλάβετε τη δοκιμή των διατάξεων ασφαλείας και των δυνάμεων.
Κρατήστε τα τηλεχειριστήρια μακριά από παιδιά. Μην εισέρχεστε στον χώρο κίνησης της πόρτας όσο αυτή κινείται. Σε περίπτωση ασυνήθιστου θορύβου, τινάγματος ή προβλήματος στην εξισορρόπηση, σταματήστε τη λειτουργία και απευθυνθείτε στο σέρβις. Παραδώστε τα ηλεκτρονικά εξαρτήματα και τις μπαταρίες σε κατάλληλο σημείο συλλογής, όχι στα σύμμεικτα απορρίμματα.
Τεχνικά χαρακτηριστικά SPIDO600
| Παράμετρος | Τιμή |
|---|---|
| Χρήση | Ηλεκτρομηχανικός μηχανισμός κίνησης γκαραζόπορτας για οικιακή χρήση. |
| Μονάδα ελέγχου | Ενσωματωμένη SPA600 με οθόνη και PHOTOTEST. |
| Τροφοδοσία δικτύου | 230 V AC ±10 %, 50/60 Hz· αγωγός προστασίας. |
| Κινητήρας | 24 V DC· ολόκληρο το συγκρότημα τροφοδοτείται από το δίκτυο 230 V AC. |
| Μέγιστη / ελάχιστη δύναμη | 600 / 300 N. |
| Ονομαστική / μέγιστη κατανάλωση ισχύος | 150 / 350 W. |
| Μέγιστη ταχύτητα | 0,20 m/s· η πραγματική ταχύτητα λειτουργίας εξαρτάται από τη ρύθμιση και το φορτίο. |
| Κύκλοι/ημέρα | 40· τηρείτε επίσης τα υπόλοιπα όρια λειτουργίας. |
| Συνεχής λειτουργία | Έως 4 λεπτά. |
| Βαθμός προστασίας / θερμοκρασία | IP40· −20 έως +55 °C. |

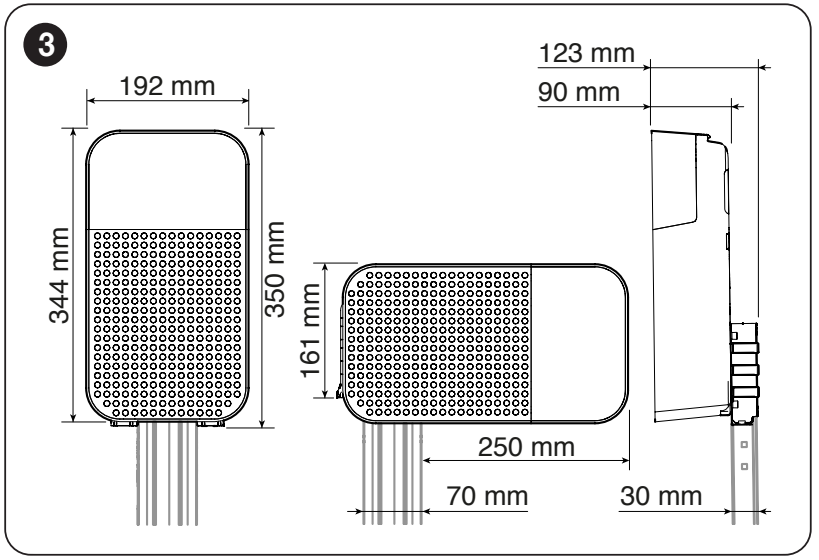

| Διαστάσεις κεφαλής | 192 × 344 × 90 mm· λεπτομέρειες τοποθέτησης στο σχέδιο. |
| Βάρος κινητήρα | 3,8 kg· δεν είναι το βάρος ολόκληρου του σετ. |
| Βοηθητικά εξαρτήματα | 24 V DC, ανοχή −30 % / +50 %, συνολικά έως 100 mA· πολικότητα και ακροδέκτες. |
| Εφεδρική τροφοδοσία | PS124 – προαιρετική. |
| Φωτισμός | Ενσωματωμένα LED. |
Προγραμματισμός SPIDO600 – βίντεο
Η διαδικασία στο βίντεο συμπληρώνει τα παραπάνω βήματα· αντιπαραβάλλετε πάντα τη συνδεσμολογία με τους ακροδέκτες της δικής σας πλακέτας.
Εικονογραφημένες οδηγίες γρήγορης εγκατάστασης SPIDO600 (PDF). Οι πλήρεις οδηγίες ασφαλείας και προγραμματισμού περιλαμβάνονται στο εγχειρίδιο εγκατάστασης παρακάτω.
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
