NICE OLTRE 1824 - μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες με φύλλο έως 1,8 m/100 kg
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
313,04 € με ΦΠΑ
| Βάρος |
|---|
| 5,50 kg |
Περιγραφή του προϊόντος NICE OLTRE 1824 - μεμονωμένος μηχανισμός κίνησης για ανοιγόμενες αυλόπορτες με φύλλο έως 1,8 m/100 kg
NICE OLTRE1824 – κρυφός μηχανισμός κίνησης για ανοιγόμενη αυλόπορτα
NICE OLTRE1824 είναι ένας αυτόνομος ηλεκτρομηχανικός μηχανισμός κίνησης για οικιακές ανοιγόμενες αυλόπορτες, για ένα φύλλο έως 1,8 m και 100 kg. Ο κινητήρας 24 V DC κρύβεται μέσα στο κοίλο κατακόρυφο προφίλ του φύλλου, κοντά στον άξονα περιστροφής του. Το κάτω μέρος αγκυρώνεται στο υπόστρωμα. Είναι μη αναστρέψιμος· σε περίπτωση διακοπής ρεύματος επιτρέπει χειροκίνητη απασφάλιση με μοχλό.
Για τη λειτουργία του απαιτείται ξεχωριστή μονάδα ελέγχου NICE MC824L. Η τάση κινητήρα 24 V DC δεν σημαίνει ότι η μονάδα ελέγχου συνδέεται σε παροχή 24 V από το δίκτυο: η είσοδός της συνδέεται σε 230 V AC.
Πότε να επιλέξετε το OLTRE1824
Είναι κατάλληλο όταν θέλετε η εμφάνιση της ανοιγόμενης αυλόπορτας να παραμείνει λιτή, χωρίς ορατό γραμμικό μηχανισμό κίνησης ή βραχίονα. Πρέπει να προβλεφθεί χώρος για τον κινητήρα ήδη κατά την κατασκευή του φύλλου. Το προφίλ πρέπει να διαθέτει εσωτερικό χώρο για κινητήρα διαμέτρου τουλάχιστον 56 mm και η στερέωση πρέπει να επιτρέπει την ακριβή ευθυγράμμιση με τους μεντεσέδες.
| Ένα φύλλο | Έως 1,8 m / 100 kg· η επιλογή εξαρτάται επίσης από την ομαλή κίνηση, το γέμισμα και τον άνεμο. |
|---|---|
| Ταχύτητα ανοίγματος | Περίπου 10 s για 90° υπό ονομαστικές συνθήκες· η εκκίνηση και η επιβράδυνση επηρεάζουν τη συνολική διάρκεια. |
| Λειτουργία | Έως 60 κύκλοι ανά ώρα στην ονομαστική ροπή στρέψης. Ένας κύκλος είναι το άνοιγμα και το κλείσιμο. |
| Μηχανικά στοπ | Απαιτούνται σταθερά στοπ ανοίγματος και κλεισίματος για σωστή λειτουργία και εκμάθηση· δεν περιλαμβάνονται στον μηχανισμό κίνησης. |
Το φύλλο πρέπει να κινείται εύκολα με το χέρι, χωρίς να σκαλώνει. Μη χρησιμοποιείτε τη δύναμη του κινητήρα για να αντισταθμίσετε ελαττωματικό μεντεσέ ή λανθασμένη ανάρτηση της αυλόπορτας.
Αυτόνομος κινητήρας και μονάδα ελέγχου
Αυτή η καταχώριση αφορά έναν κινητήρα OLTRE1824, όχι ένα ολοκληρωμένο σύστημα αυτοματισμού για ολόκληρη την αυλόπορτα. Για αυλόπορτα με δύο φύλλα απαιτούνται δύο κινητήρες. MC824L ελέγχει έναν ή δύο κινητήρες OLTRE1824 χωρίς κωδικοποιητή· ο κινητήρας διαθέτει δύο αγωγούς τροφοδοσίας. Με έναν κινητήρα χρησιμοποιείται η έξοδος M2 και η M1 παραμένει ελεύθερη.
Οι ονομασίες MC824L και MC824H δεν είναι εναλλάξιμες. Για το OLTRE επιλέξτε MC824L· η ίδια τάση κινητήρα δεν αρκεί για την επιλογή διαφορετικής μονάδας ελέγχου. Τα φωτοκύτταρα, ο φάρος, ο δέκτης και τα τηλεχειριστήρια επιλέγονται ανάλογα με τη σύνθεση του συστήματος.
Εξαρτήματα για τον μηχανισμό κίνησης
| Εξάρτημα | Χρήση |
|---|---|
| Ξεχωριστή μονάδα ελέγχου | NICE MC824L για έναν ή δύο κινητήρες OLTRE1824 χωρίς κωδικοποιητή. |
| Φωτοκύτταρα BlueBUS | NICE EPMB ή NICE EPSB – στενή έκδοση. Τροφοδοσία και επικοινωνία με δύο αγωγούς, χωρίς πολικότητα· μετά από αλλαγή εκτελέστε εκμάθηση των συσκευών. |
| Φάρος | NICE ELDC για την έξοδο χαμηλής τάσης FLASH. Ο φάρος δικτύου ELAC δεν συνδέεται σε αυτή την έξοδο. |
| Ασύρματος έλεγχος | NICE OXIBD στην υποδοχή SM και συμβατά τηλεχειριστήρια NICE. Ο τύπος και η κωδικοποίηση του τηλεχειριστηρίου πρέπει να είναι συμβατά με τον δέκτη. |

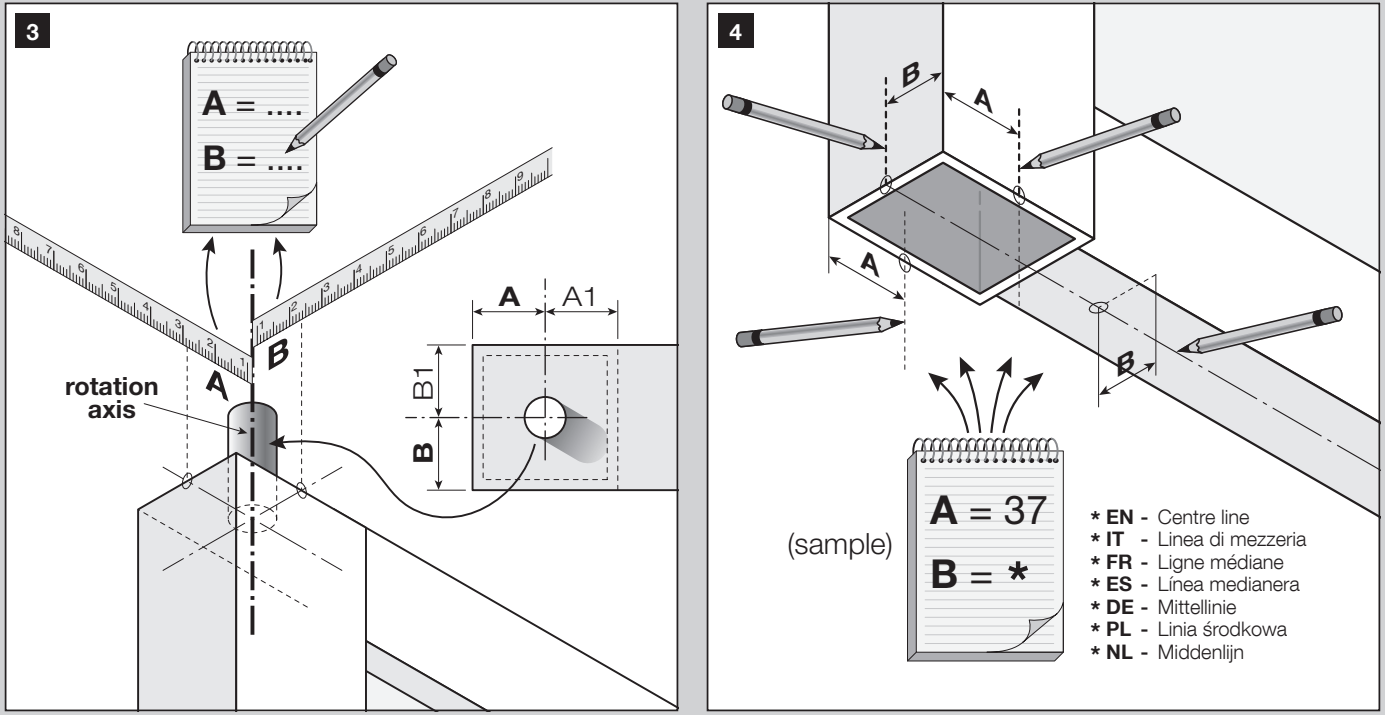

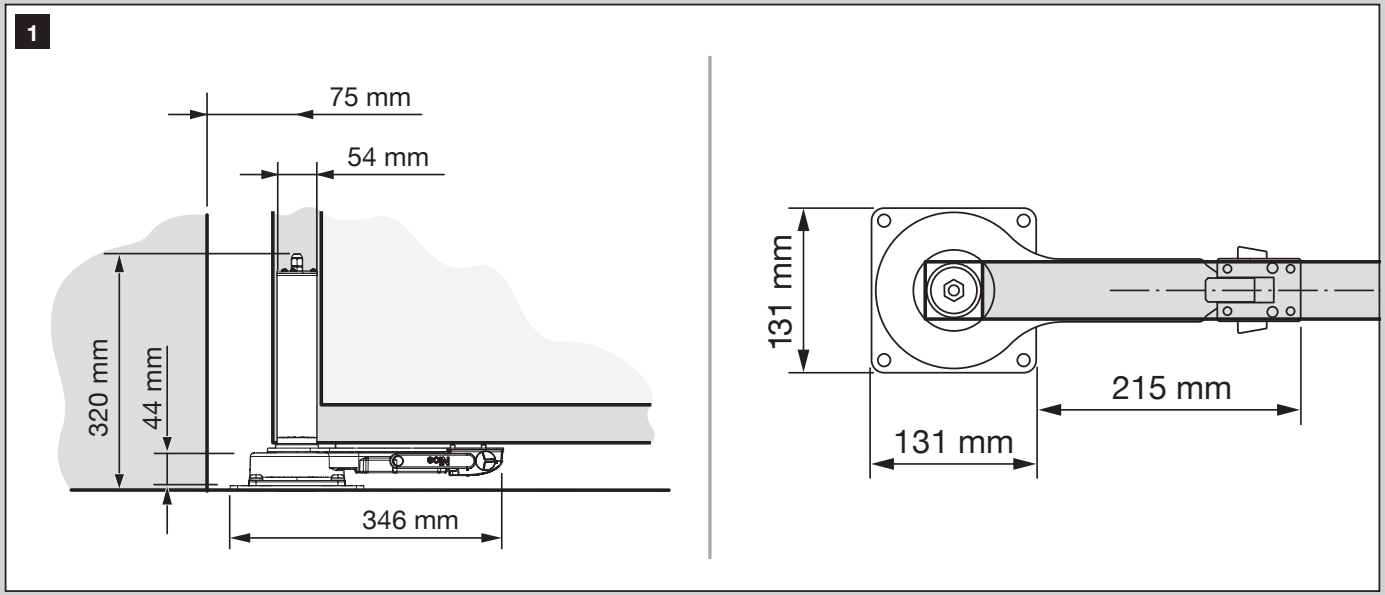

Διαστάσεις και θέση άξονα
Η εξωτερική διάμετρος του κυλινδρικού τμήματος του κινητήρα είναι 54 mm. Κατά την προετοιμασία του προφίλ, υπολογίστε το εσωτερικό διάκενο και τη θέση των μεντεσέδων· οι εξωτερικές διαστάσεις του κοιλοδοκού από μόνες τους δεν αρκούν.
Αποστάσεις Οι αποστάσεις A, A1, B και B1 πρέπει να είναι τουλάχιστον 31 mm. Μετρώνται από τον άξονα περιστροφής έως τα αντίστοιχα εσωτερικά τοιχώματα του προφίλ, όπως φαίνεται στην εικόνα. Η θέση της πλάκας στήριξης και του κινητήρα καθορίζεται από τον πραγματικό άξονα των μεντεσέδων, όχι από μια κατά προσέγγιση εκτίμηση του κέντρου του προφίλ.
Τοποθέτηση του μηχανισμού κίνησης στο φύλλο
Αναθέστε την εγκατάσταση και την ηλεκτρική σύνδεση σε εξειδικευμένο τεχνικό. Πριν από τις εργασίες, αποσυνδέστε την παροχή δικτύου και τυχόν εφεδρική τροφοδοσία. Ασφαλίστε το φύλλο ώστε να μην πέσει ή κινηθεί από μόνο του.
- Ελέγξτε την αντοχή της αυλόπορτας, την ομαλή κίνηση και την ευθυγράμμιση των αξόνων των μεντεσέδων. Τοποθετήστε σταθερά στοπ ανοίγματος και κλεισίματος.

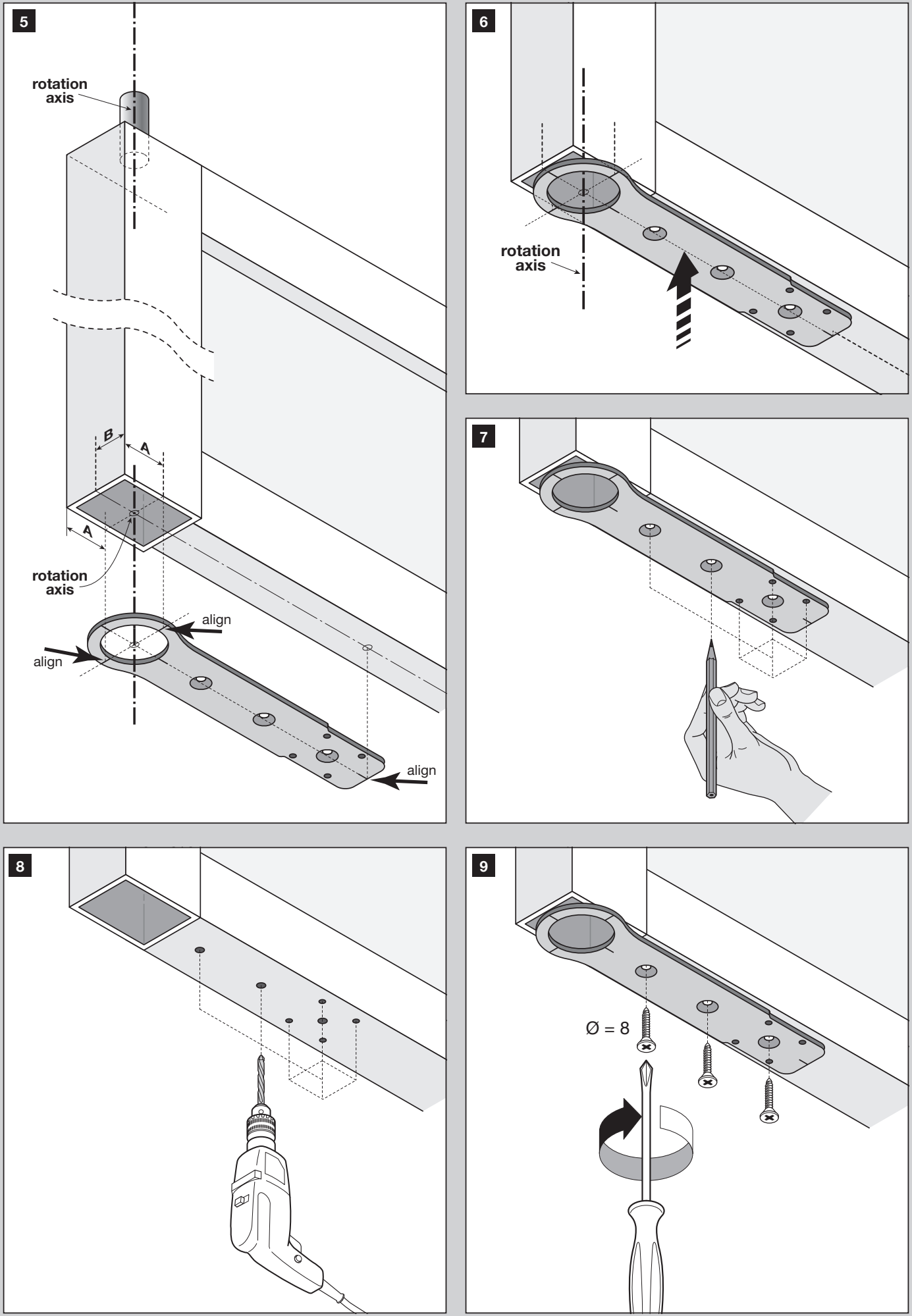

- Μετρήστε τη θέση του άξονα στο προφίλ και μεταφέρετέ την στο πρότυπο εγκατάστασης. Ευθυγραμμίστε την πλάκα με τον άξονα σύμφωνα με τις εικόνες 5–7.
- Ανοίξτε τις οπές στερέωσης σύμφωνα με το πρότυπο· στην εικόνα 8 οι οπές έχουν διάμετρο Ø 8 mm. Τοποθετήστε την πλάκα χωρίς να τη στρεβλώσετε.

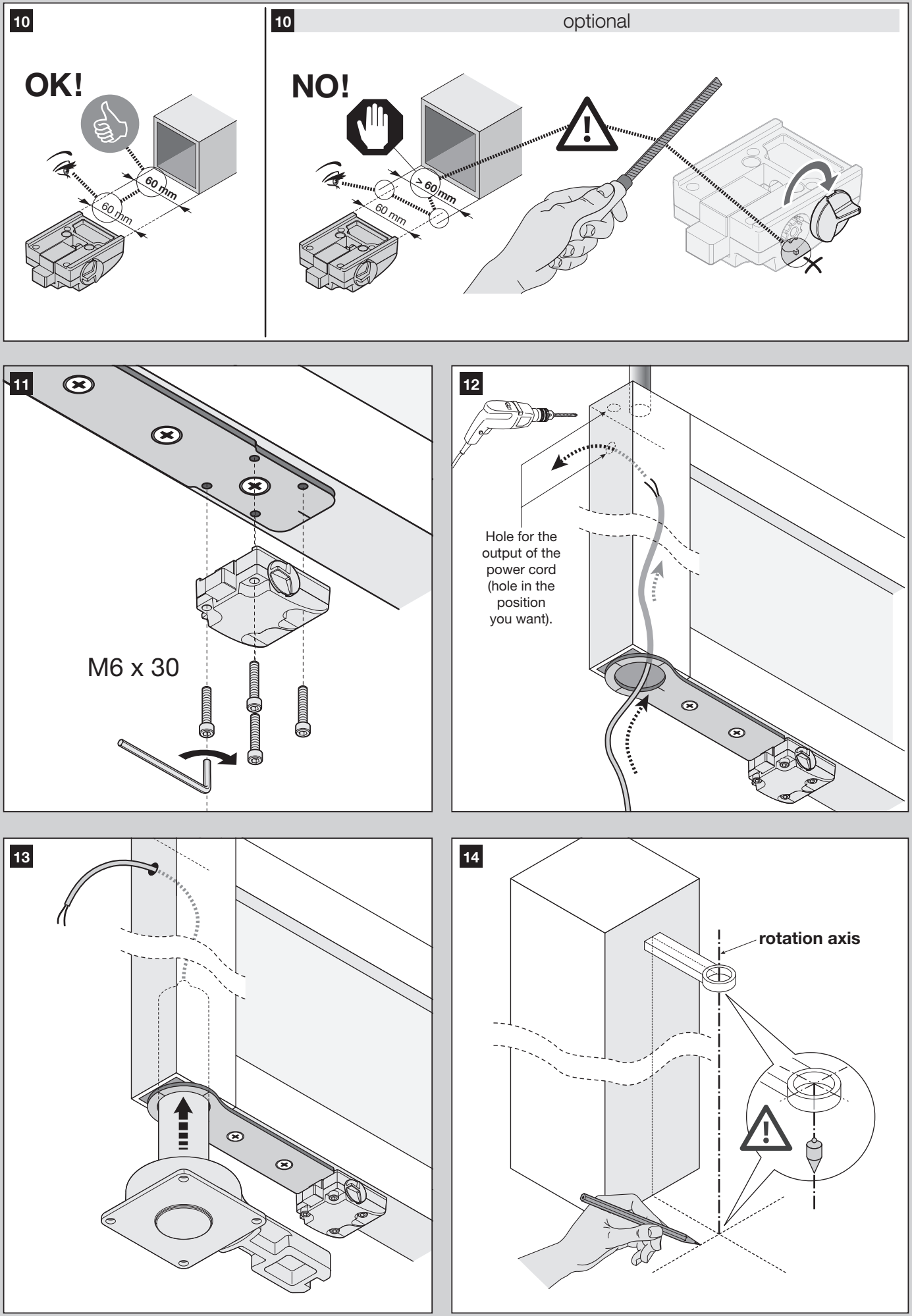

- Προετοιμάστε τη δίοδο του καλωδίου και το τμήμα του κινητήρα σύμφωνα με τις εικόνες 10–14. Μη χτυπάτε το κιβώτιο μετάδοσης με σφυρί. Χρησιμοποιήστε στερέωση M6 × 30 σύμφωνα με το σχέδιο.

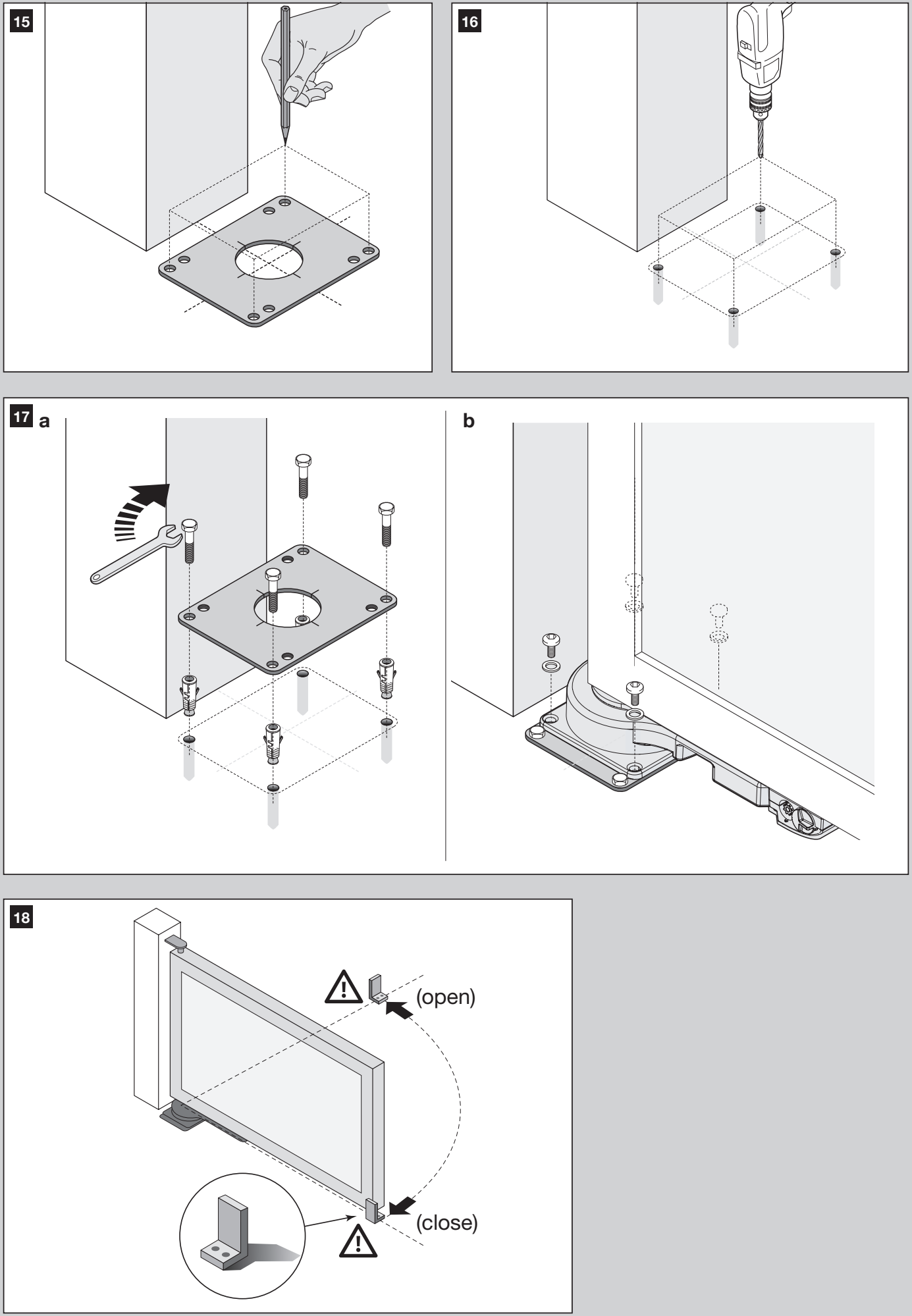

- Τοποθετήστε τον κινητήρα μέσα στο προφίλ, συνδέστε τον στην πλάκα στήριξης και μεταφέρετε με ακρίβεια τη θέση της κάτω βάσης στο υπόστρωμα. Ανοίξτε τις οπές και αγκυρώστε τη σύμφωνα με τις εικόνες 15–17.
- Δοκιμάστε χειροκίνητα το απασφαλισμένο φύλλο σε όλο το εύρος της διαδρομής του. Ελέγξτε την ευθυγράμμιση, το καλώδιο και την ελεύθερη κίνηση έως και τα δύο τέρματα.

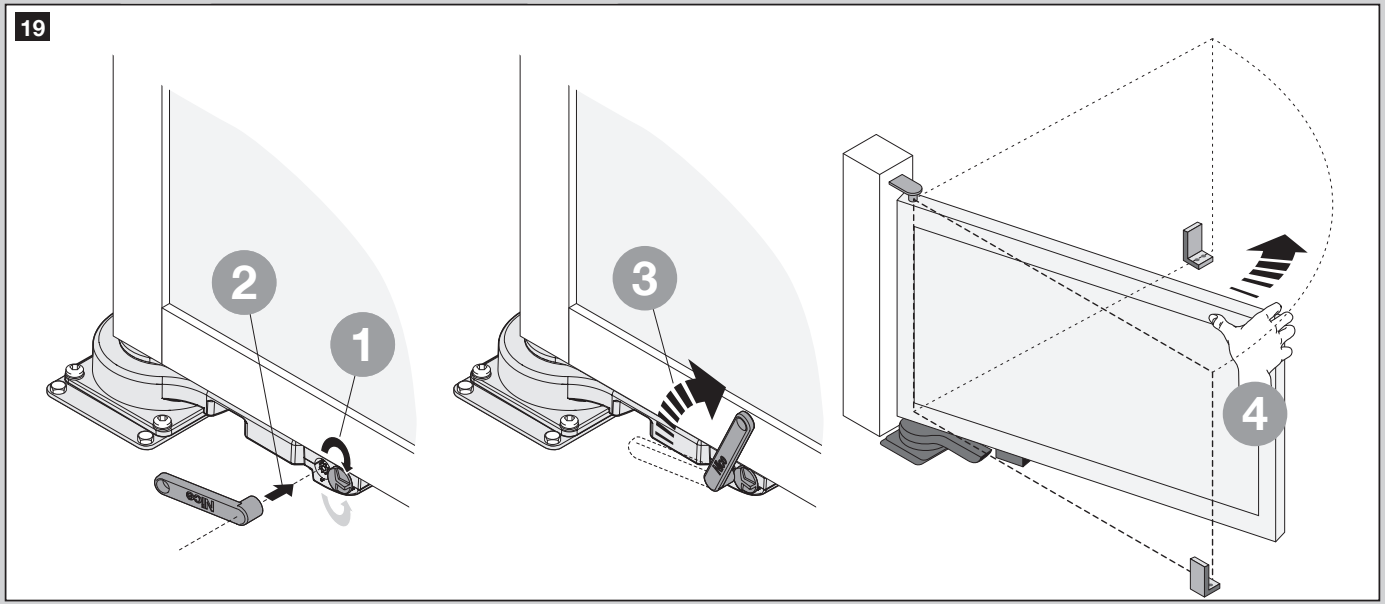

Χειροκίνητη απασφάλιση και επανασφάλιση
Πρώτα αποσυνδέστε την τροφοδοσία και συγκρατήστε το φύλλο, ιδίως όταν φυσάει. Η απασφάλιση επιτρέπει τη χειροκίνητη κίνηση σε περίπτωση διακοπής ρεύματος ή βλάβης.
- Από την πλευρά πρόσβασης, περιστρέψτε το προστατευτικό κάλυμμα της κλειδαριάς κατά 180°.
- Εισαγάγετε τον μοχλό απασφάλισης και περιστρέψτε τον κατά 180° δεξιόστροφα.
- Αφαιρέστε τον μοχλό, κλείστε το κάλυμμα και μετακινήστε το φύλλο χειροκίνητα.

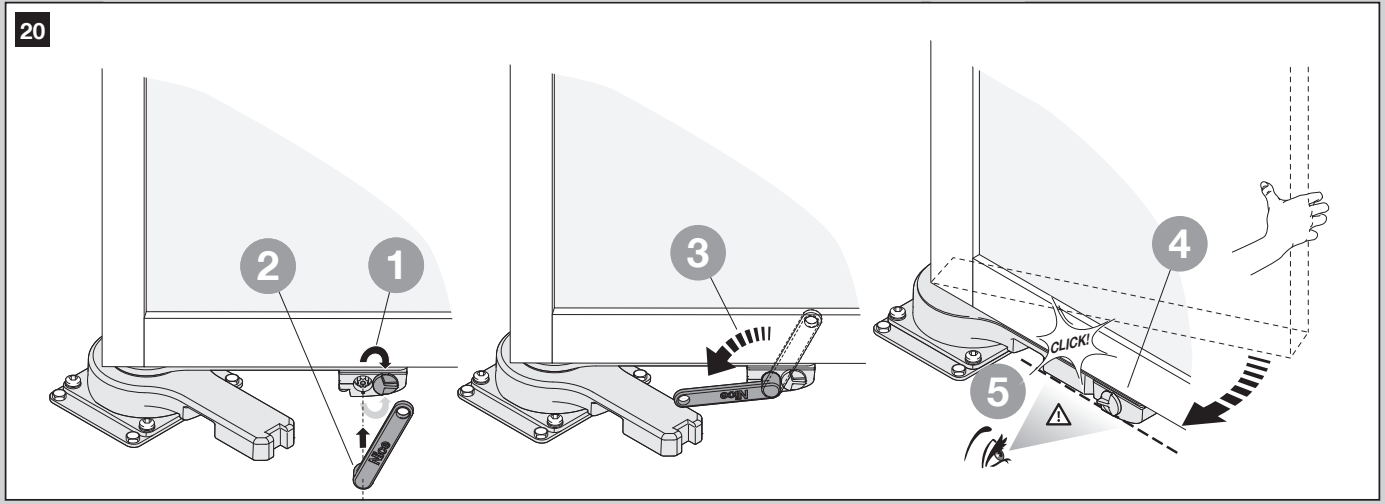

Για επανασφάλιση, ανοίξτε το κάλυμμα, εισαγάγετε τον μοχλό και περιστρέψτε τον κατά 180° αριστερόστροφα. Αφαιρέστε τον μοχλό, κλείστε το κάλυμμα και μετακινήστε ελαφρά το φύλλο, μέχρι το γρανάζωμα να ασφαλίσει με ακουστό κλικ. Μόνο τότε επαναφέρετε την τροφοδοσία και ελέγξτε την κίνηση.
Καλωδίωση για MC824L και OLTRE
| Γραμμή | Καλώδιο / μήκος |
|---|---|
| Τροφοδοσία δικτύου προς MC824L | 3 × 1,5 mm², έως 30 m· για μεγαλύτερο μήκος, η διατομή της γραμμής πρέπει να υπολογιστεί ξεχωριστά από τεχνικό. |
| Μοτέρ OLTRE1824 | Παρεχόμενο καλώδιο δύο αγωγών 3 m· για τη γραμμή μοτέρ MC824L 2 × 1,5 mm², έως 10 m. |
| BlueBUS | 2 × 0,5 mm² έως 20 m· πάνω από 20 m, έως 40 m με 2 × 1 mm². |
| FLASH | 2 × 0,5 mm², έως 20 m. |
| Διακόπτης με κλειδί | 2 καλώδια 2 × 0,5 mm² ή 1 καλώδιο 4 × 0,5 mm², έως 50 m. |
| Κεραία | Ομοαξονικό RG58, έως 20 m· συνιστώμενο μήκος κάτω από 5 m. |
Η επέκταση του καλωδίου του μοτέρ πρέπει να τοποθετηθεί σε προστατευμένο κουτί σύνδεσης, το οποίο δεν περιλαμβάνεται στον μηχανισμό κίνησης. Τα καλώδια και οι στυπιοθλίπτες πρέπει να είναι κατάλληλα για εξωτερικούς χώρους. Αποτρέψτε τη διείσδυση νερού μέσω του σωλήνα στα ηλεκτρονικά.

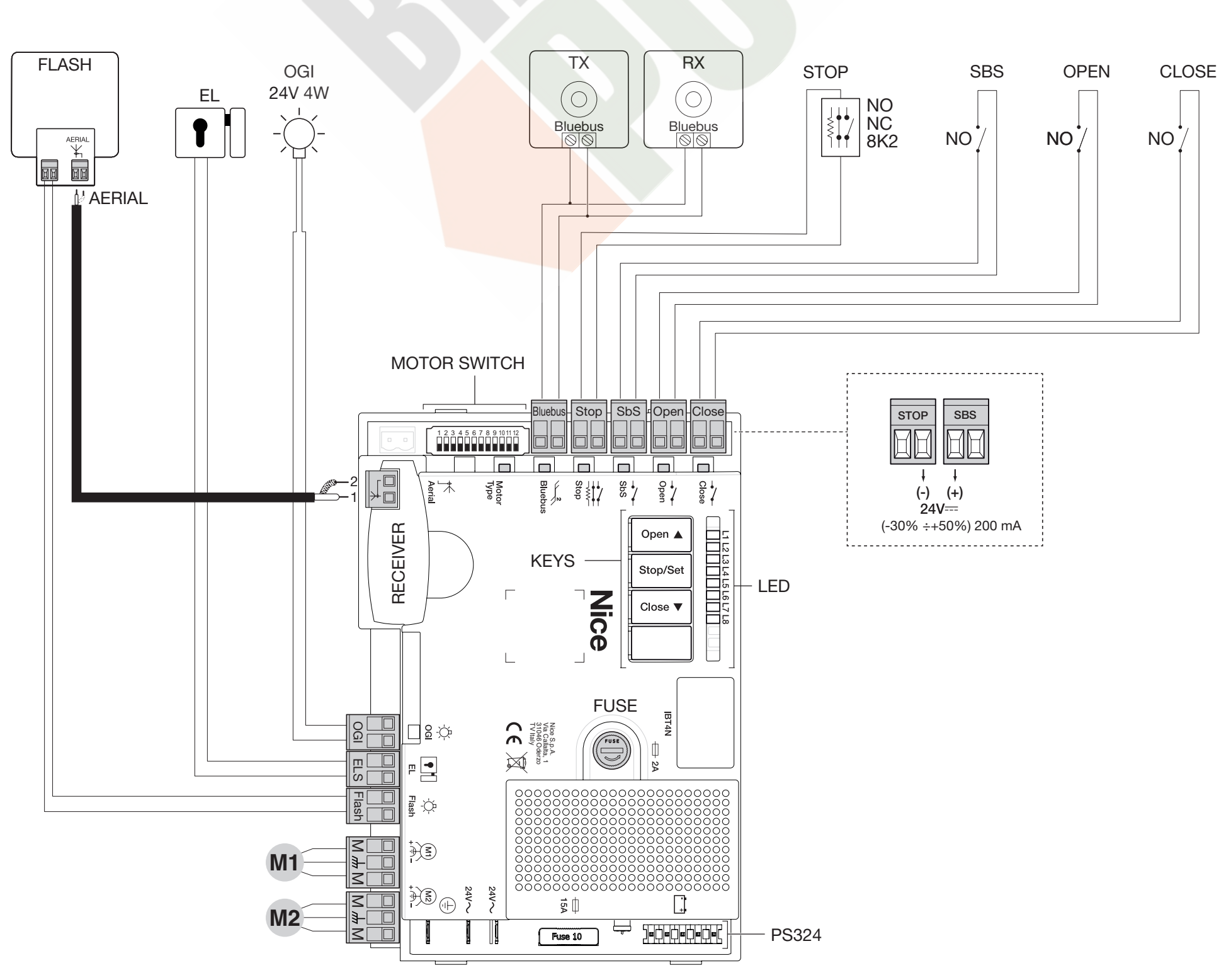

Συνδεσμολογία MC824L
Το ακόλουθο διάγραμμα αφορά το MC824L με επιλογέα μοτέρ 12 θέσεων και οκτώ LED L1–L8. Το μοτέρ OLTRE συνδέεται με τον μπλε και τον καφέ αγωγό στην έξοδο μοτέρ M1 ή M2· ποτέ απευθείας στα 230 V. Η πολικότητα των αγωγών του μοτέρ καθορίζει τη φορά κίνησης και ελέγχεται κατά τη διαδικασία εκμάθησης.
| Ακροδέκτης / συσκευή | Σύνδεση και πολικότητα |
|---|---|
| M1 / M2 | Μοτέρ 24 V DC. Με ένα μοτέρ, χρησιμοποιείται μόνο το M2· με δύο μοτέρ, το M2 ανοίγει πρώτο και το M1 κλείνει πρώτο. Οι είσοδοι ENC δεν χρησιμοποιούνται στο MC824L. |
| BlueBUS | Φωτοκύτταρα EPMB / EPSB παράλληλα με δύο αγωγούς. Χωρίς πολικότητα +/−. |
| STOP | Είσοδος ασφαλείας χωρίς τάση NO, NC ή με αντίσταση 8,2 kΩ, ανάλογα με τη συσκευή. Ο τύπος αναγνωρίζεται κατά την εκμάθηση· η επαφή δεν έχει πολικότητα. |
| SbS / OPEN / CLOSE | Επαφές μεταγωγής χωρίς τάση NO. SbS: βηματική λειτουργία, OPEN: άνοιγμα, CLOSE: κλείσιμο. Μην εφαρμόζετε εξωτερική τάση στην είσοδο. |
| Βοηθητική τροφοδοσία | Δεξιά επαφή STOP = αρνητικό (−), αριστερή επαφή SbS = θετικό (+) σύμφωνα με τη λεπτομέρεια του διαγράμματος. 24 V DC −30/+50 %, έως 200 mA συνολικά. Οι υπόλοιπες επαφές εξυπηρετούν την αντίστοιχη είσοδο. |
| FLASH | Φάρος χαμηλής τάσης, έξοδος για λαμπτήρα 12 V έως 21 W· κατάλληλος NICE ELDC. Κατά τη σύνδεση της συσκευής, ακολουθήστε τις ενδείξεις της· μην συμπεραίνετε τη θέση +/− από το χρώμα του αγωγού. |
| ELS | Ηλεκτρική κλειδαριά 12 V AC, έως 15 VA· η έξοδος εναλλασσόμενου ρεύματος δεν έχει +/−. |
| OGI | Ένδειξη ανοιχτής πόρτας, 24 V DC, έως 4 W. Η λειτουργία εξαρτάται από τη ρύθμιση· μην τη συγχέετε με το FLASH. |
| Κεραία | Ομοαξονικό καλώδιο: ο κεντρικός αγωγός και η θωράκιση συνδέονται στους αντίστοιχους επισημασμένους ακροδέκτες· δεν πρόκειται για τροφοδοσία +/−. |
Φωτοκύτταρα BlueBUS
Πομπός TX και δέκτης RX των φωτοκυττάρων EPMB ή EPSB συνδέστε τα παράλληλα στο BlueBUS χωρίς πολικότητα. Σε ένα ζεύγος, ρυθμίστε την ίδια διεύθυνση με βραχυκυκλωτήρες· το επόμενο ζεύγος πρέπει να έχει διαφορετική διεύθυνση, ανάλογα με τη λειτουργία του. Βασική διεύθυνση PHOTO προστατεύει κατά το κλείσιμο. Στο MC824L, το PHOTO 3 δεν χρησιμοποιείται. Μετά την προσθήκη, αφαίρεση ή αλλαγή διεύθυνσης, επαναλάβετε την εκμάθηση και τον έλεγχο ασφαλείας.
Πρώτη εκκίνηση και εκμάθηση
Πρώτα μετακινήστε χειροκίνητα τα φύλλα περίπου στο μέσο της διαδρομής και ασφαλίστε το γρανάζωμα. Πριν από την ενεργοποίηση, ελέγξτε τα σταθερά τέρματα και την καλωδίωση.
- Επιλογέας μοτέρ: με αποσυνδεδεμένη την τροφοδοσία, ρυθμίστε για το OLTRE1824 DIP 9 ON, τα υπόλοιπα 1–8 και 10–12 OFF. Η ρύθμιση γίνεται πριν από την εκμάθηση των θέσεων.
- Πρώτος έλεγχος: μετά την ενεργοποίηση, το BlueBUS πρέπει να αναβοσβήνει περίπου μία φορά το δευτερόλεπτο, οι λυχνίες LED των φωτοκυττάρων πρέπει να αναβοσβήνουν και ο φάρος να είναι σβηστός.
- Εκμάθηση συσκευών: κρατήστε ταυτόχρονα πατημένα τα OPEN + STOP/SET. Όταν οι λυχνίες L1 και L2 αρχίσουν να αναβοσβήνουν γρήγορα, περίπου μετά από 3 s, αφήστε τα κουμπιά. Περιμένετε· η λυχνία STOP πρέπει να είναι αναμμένη και οι L1/L2 σβηστές. Αυτό το βήμα πρέπει να εκτελεστεί ακόμη και χωρίς συνδεδεμένες συσκευές.
- Αυτόματη εκμάθηση θέσεων: κρατήστε πατημένο το STOP/SET + CLOSE και αφήστε το όταν τα L3/L4 αναβοσβήνουν γρήγορα, περίπου μετά από 5 s. Με δύο μοτέρ ακολουθεί αργό κλείσιμο του M1, αργό κλείσιμο του M2, αργό άνοιγμα των M2 και M1 και γρήγορο κλείσιμο και των δύο. Με ένα μοτέρ στο M2 η μονάδα ελέγχου αναγνωρίζει αυτόματα τη διάταξη με ένα μοτέρ και εκτελεί εκμάθηση μόνο για το θυρόφυλλό του· η πρώτη κίνηση πρέπει να είναι το κλείσιμο.
- Αν η φορά είναι λανθασμένη ή, σε δίφυλλη αυλόπορτα, κλείνει πρώτο το θυρόφυλλο M2, διακόψτε την εκμάθηση με το κουμπί OPEN ή CLOSE. Πριν αλλάξετε τη σύνδεση των καλωδίων, αποσυνδέστε την τροφοδοσία δικτύου και την εφεδρική τροφοδοσία. Σε δύο μοτέρ με λανθασμένη σειρά, αλλάξτε τις εξόδους M1/M2· για λανθασμένη φορά, αλλάξτε μεταξύ τους τα δύο καλώδια του αντίστοιχου μοτέρ. Το ένα μοτέρ παραμένει συνδεδεμένο στο M2. Το OLTRE δεν διαθέτει καλώδια κωδικοποιητή.
- Η επιτυχής εκμάθηση ολοκληρώνεται όταν σβήσουν τα L3/L4. Αν διακοπεί από φωτοκύτταρο ή STOP και αναβοσβήνει το L1, αποκαταστήστε την αιτία και επαναλάβετε την εκμάθηση.
Στη συνέχεια, ο τεχνικός ελέγχει τη λειτουργία μέχρι τα τερματικά σημεία, τις αντιδράσεις των φωτοκυττάρων και των ακμών ασφαλείας, και μετρά τις δυνάμεις πρόσκρουσης. Παραδίδει την αυλόπορτα μόνο αφού δοκιμαστεί επιτυχώς ολόκληρη η εγκατάσταση.
Ρυθμίσεις MC824L
Το αυτόματο κλείσιμο, το κλείσιμο μετά από φωτοκύτταρο, το κλείσιμο μετά την αποκατάσταση της τροφοδοσίας, η λειτουργία Stand-by, η λειτουργία της εξόδου ELS, η προειδοποιητική αναλαμπή, η αλλαγή του CLOSE σε μερικό άνοιγμα και η ένδειξη συντήρησης είναι λειτουργίες πρώτου επιπέδου L1–L8. Διαβάστε την τρέχουσα κατάσταση από τα LED· η ρύθμιση Stand-by και ο χρόνος ολοκλήρωσης του προγραμματισμού ενδέχεται να διαφέρουν ανάλογα με την έκδοση της μονάδας ελέγχου.
Σε πλακέτα με οκτώ LED, κρατήστε πατημένο το STOP/SET μέχρι να αναβοσβήσει το L1, επιλέξτε τη λειτουργία με τα OPEN/CLOSE και αλλάξτε την με σύντομο πάτημα του STOP/SET. Η σύντομη αναλαμπή σημαίνει OFF, η παρατεταμένη ON. Περιμένετε να ολοκληρωθεί αυτόματα ο προγραμματισμός.
| Παράμετρος δεύτερου επιπέδου | Τι ρυθμίζει |
|---|---|
| L1 – παύση | Χρόνος πριν από το αυτόματο κλείσιμο. |
| L2 – διαδοχική λειτουργία | Σειρά αντιδράσεων σε εντολή SbS και διαδοχικές εντολές μέσω τηλεχειρισμού. |
| L3 – ταχύτητα | Ταχύτητα κίνησης των μοτέρ. |
| L4 – αποφόρτιση μετά το κλείσιμο | Αποφόρτιση των μοτέρ αφού επιτευχθεί η κλειστή θέση. |
| L5 – δύναμη | Επίπεδο δύναμης· η ρύθμιση επαληθεύεται με μέτρηση ασφαλείας. |
| L6 – μερικό άνοιγμα | Εύρος ανοίγματος για πεζούς, συμπεριλαμβανομένου του ανεξάρτητου θυρόφυλλου M2. |
| L7 – διάστημα συντήρησης | Αριθμός κύκλων λειτουργίας πριν από την ειδοποίηση συντήρησης. |
| L8 – μνήμη σφαλμάτων | Αποτελέσματα των τελευταίων οκτώ κύκλων λειτουργίας. |
Για να αλλάξετε παράμετρο δεύτερου επιπέδου, αφού επιλέξετε το LED της, κρατήστε πατημένο το STOP/SET· μετά από περίπου 3 s ανάβει η τρέχουσα τιμή. Συνεχίστε να κρατάτε πατημένο το STOP/SET και επιλέξτε την τιμή με τα OPEN/CLOSE. Όταν το αφήσετε, περιμένετε να ολοκληρωθεί ο προγραμματισμός. Οι συγκεκριμένες τιμές πρέπει να αντιστοιχούν στην έκδοση της εγκατεστημένης MC824L. Για τη βασική συνδεσμολογία και τη θέση σε λειτουργία, χρησιμοποιήστε τον σύντομο οδηγό της MC824L· ελέγξτε το πλήρες εύρος των παραμέτρων στο εγχειρίδιο που συνοδεύει τη μονάδα ελέγχου. Μετά από αλλαγή της δύναμης, πρέπει να επαναληφθεί η μέτρηση ασφαλείας.
Τηλεχειριστήρια
Το τηλεχειριστήριο αποθηκεύεται στον εγκατεστημένο ραδιοφωνικό δέκτη, όχι στο μοτέρ. Στην υποδοχή SM συνδέεται, για παράδειγμα, ο OXIBD· χρησιμοποιήστε τηλεχειριστήριο NICE με την αντίστοιχη συχνότητα και κωδικοποίηση. Η διαδικασία σύζευξης και διαγραφής εξαρτάται από τον συγκεκριμένο δέκτη.
Για το OXIBD, συνδέστε την εξωτερική κεραία απευθείας στον δέκτη, στις σημειωμένες επαφές του για τον κεντρικό αγωγό και τη θωράκιση του ομοαξονικού καλωδίου. Μη χρησιμοποιείτε αντί γι' αυτές τον ακροδέκτη κεραίας στην κεντρική πλακέτα της μονάδας ελέγχου. Πριν τοποθετήσετε τον δέκτη ή αλλάξετε τη συνδεσμολογία, αποσυνδέστε την τροφοδοσία.
Όταν η αυλόπορτα δεν κινείται
| Ένδειξη | Τι να ελέγξετε |
|---|---|
| Το μοτέρ δεν κινεί την αυλόπορτα μετά την απασφάλιση | Ελέγξτε αν το κιβώτιο μετάδοσης έχει ασφαλίσει ξανά και έχει εμπλακεί μετά τη χειροκίνητη μετακίνηση. |
| Τα L1 + L2 αναβοσβήνουν | Απαιτείται εκμάθηση των συνδεδεμένων συσκευών. Ελέγξτε επίσης το BlueBUS και το STOP. |
| Τα L3 + L4 αναβοσβήνουν | Απαιτείται εκμάθηση των θέσεων, αφού ρυθμιστούν σωστά ο επιλογέας και τα τερματικά σημεία. |
| Το STOP δεν ανάβει μετά την εκμάθηση | Ελέγξτε το κύκλωμα ασφαλείας· μην το απενεργοποιείτε με γεφύρωση. |
| Λανθασμένη φορά ή σειρά | Σταματήστε την κίνηση, αποσυνδέστε την τροφοδοσία και διορθώστε τις συνδέσεις των μοτέρ σύμφωνα με τη διαδικασία πρώτης εκκίνησης. |
| Το τηλεχειριστήριο δεν λειτουργεί, αλλά το κουμπί στη μονάδα ελέγχου λειτουργεί | Μπαταρία τηλεχειριστηρίου, αποθήκευση και συμβατότητα δέκτη. |
| Επαναλαμβανόμενη διακοπή ή αντίστροφη κίνηση | Αρχικά, απομακρύνετε το εμπόδιο και ελέγξτε τη χειροκίνητη κίνηση. Η δύναμη δεν υποκαθιστά την επισκευή του μηχανισμού. |
Αν το σφάλμα επαναλαμβάνεται, καταγράψτε τον αριθμό των αναλαμπών του φάρου και την κατάσταση των LED και επικοινωνήστε με το σέρβις. Η διάγνωση και η διαγραφή της μνήμης εξαρτώνται από την εγκατεστημένη MC824L· η διαδικασία για την MC824H δεν ισχύει αυτόματα για το OLTRE.
Χρήση και συντήρηση
Κατά την κίνηση, κρατάτε τα άτομα μακριά από την εμβέλεια του θυρόφυλλου. Μην αφήνετε τα τηλεχειριστήρια σε παιδιά. Σε περίπτωση ασυνήθιστου θορύβου, χαλαρής στερέωσης ή βλάβης των στοιχείων ασφαλείας, διακόψτε την αυτόματη λειτουργία.
Επαγγελματικός έλεγχος τουλάχιστον κάθε 6 μήνες περιλαμβάνει στερεώσεις, διάβρωση, μεντεσέδες, τερματικά σημεία, καλωδίωση, απασφάλιση και επαναλαμβανόμενη δοκιμή ασφαλείας. Πριν από τη συντήρηση, αποσυνδέονται τόσο η τροφοδοσία δικτύου όσο και η μπαταρία. Ο χρήστης μπορεί να διατηρεί καθαρό τον χώρο της αυλόπορτας και τα οπτικά στοιχεία των φωτοκυττάρων, χωρίς να αποσυναρμολογεί τον μηχανισμό κίνησης.
Τεχνικά χαρακτηριστικά OLTRE1824
| Τροφοδοσία μοτέρ | 24 V DC |
|---|---|
| Ονομαστική / μέγιστη κατανάλωση ρεύματος | 1 A / 2,9 A |
| Ονομαστική / μέγιστη ισχύς εισόδου | 25 W / 70 W |
| Ονομαστική / μέγιστη ροπή | 60 Nm / 150 Nm |
| Ταχύτητα περιστροφής | 1,5 στροφές/λεπτό |
| Γωνία λειτουργίας | 0–120° (±10°)· το συγκεκριμένο εύρος καθορίζεται από την κατασκευή και την εγκατάσταση. |
| Αριθμός κύκλων | Έως 60/ώρα με ονομαστική ροπή |
| Βαθμός προστασίας μοτέρ | IP67 |
| Θερμοκρασία λειτουργίας | −20 έως +50 °C |
| Βάρος μοτέρ | 5,5 kg |
| Διαστάσεις | Σύμφωνα με το παραπάνω σχέδιο διαστάσεων· κυλινδρικό τμήμα μοτέρ Ø 54 mm. |

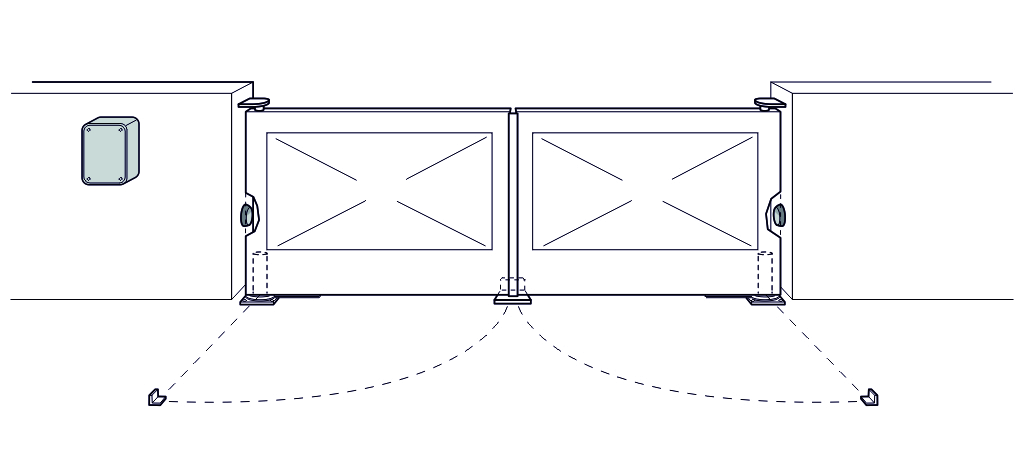

Παράδειγμα χρήσης
Εγχειρίδιο εγκατάστασης PDF
