NICE Moonclever MC424L - μονάδα ελέγχου για μηχανισμούς 24 V ανοιγόμενων αυλόπορτων της σειράς Wingo
| Διαθεσιμότητα προϊόντος: | Σε απόθεμα | Τα προϊόντα αποστέλλονται συνήθως εντός 24 ωρών. |
|---|
σε απόθεμα
228,07 € με ΦΠΑ
| Βάρος |
|---|
| 1,50 kg |
Περιγραφή του προϊόντος NICE Moonclever MC424L - μονάδα ελέγχου για μηχανισμούς 24 V ανοιγόμενων αυλόπορτων της σειράς Wingo
Αλλαγή μονάδας ελέγχου
Η μονάδα ελέγχου NICE MC424L δεν κατασκευάζεται πλέον, επομένως με την παραγγελία σας θα σας αποστείλουμε νεότερη έκδοση NICE MC424LR10.
NICE Moonclever MC424L είναι μονάδα ελέγχου για τον αυτοματισμό μονόφυλλων, ή δίφυλλων πυλών. Οι μηχανισμοί κίνησης που είναι συμβατοί με αυτήν πρέπει να έχουν τροφοδοσία 24Vdc.
Συμβατή αποκλειστικά με τους ρητά αναφερόμενους μηχανισμούς κίνησης ανοιγόμενων πυλών:
Η μονάδα ελέγχου MC424L περιλαμβάνει τη μονάδα ελέγχου MCA2, η οποία τοποθετείται σε ειδικό πλαστικό κουτί Moonclever. Περιλαμβάνει σύνδεσμο τύπου SM για τη σύνδεση δέκτη ραδιοσήματος (SMXI, OXI,...) από τηλεχειριστηρίων (Flor, Era Flor, Era One, Era Inti,...).
Χάρη στην τεχνολογία 24V, είναι επίσης κατάλληλη για το ηλιακό σύστημα NICE Solemyo, το οποίο επιτρέπει την τροφοδοσία ακόμη και σε περιοχές χωρίς πρόσβαση σε ηλεκτρική ενέργεια. είναι επίσης κατάλληλη για το ηλιακό σύστημα NICE Solemyo, το οποίο παρέχει τροφοδοσία ακόμη και σε περιοχές χωρίς πρόσβαση σε ηλεκτρικό ρεύμα. Είναι επίσης δυνατό να τροφοδοτηθεί η μονάδα ελέγχου από εφεδρική μπαταρία NICE PS124, η οποία επιτρέπει την εκτέλεση αρκετών κύκλων ανοίγματος και κλεισίματος της ανοιγόμενης πύλης για αρκετές ώρες μετά από διακοπή ρεύματος., η οποία για αρκετές ώρες μετά από διακοπή ρεύματος επιτρέπει την εκτέλεση αρκετών κύκλων ανοίγματος και κλεισίματος της ανοιγόμενης πύλης. Όταν έχει ρυθμιστεί σε κατάσταση αναμονής, η μονάδα ελέγχου με συνδεδεμένο δέκτη ραδιοσήματος καταναλώνει μόλις 2 W (όταν τροφοδοτείται από μπαταρία PS124, ή από το ηλιακό σύστημα Solemyo, η κατανάλωση είναι μόλις 0,1 W).
Διαγνωστικός έλεγχος με τη βοήθεια διαγνωστικής λυχνίας LED.
Μετά την αυτόματη μέτρηση του μήκους του φύλλου, ρυθμίζονται τα διαστήματα επιτάχυνσης και επιβράδυνσης κατά το άνοιγμα και το κλείσιμο· μπορείτε επίσης να ρυθμίσετε Μετά την αυτόματη αξιολόγηση του μήκους του φύλλου, ρυθμίζονται τα διαστήματα επιτάχυνσης και επιβράδυνσης κατά το άνοιγμα και το κλείσιμο· μπορείτε επίσης να ρυθμίσετε τη δύναμη, την ταχύτητα, το άνοιγμα για πεζούς κ.λπ. βλ. προγραμματισμό της μονάδας ελέγχου του μηχανισμού κίνησης. Η ανίχνευση εμποδίων σε όλη τη διάρκεια της κίνησης του φύλλου εξασφαλίζει την ασφαλή λειτουργία των κινητήρων.
Η μονάδα ελέγχου NICE Moonclever MC424L είναι κατάλληλη για τις κλιματικές συνθήκες της Σλοβακίας και πληροί όλα τα ευρωπαϊκά πρότυπα ασφαλείας.
Αξεσουάρ συμβατά με τη μονάδα ελέγχου NICE Moonclever MC424L
Συνιστούμε να αγοράσετε επιπλέον συμβατά προαιρετικά αξεσουάρ για τη μονάδα ελέγχου:
| Τι | Γιατί | Τύπος |
|---|---|---|
| Φάρος | Ο φάρος σηματοδοτεί με αναλαμπές την κίνηση της πύλης — χρήσιμος σε εξόδους με περιορισμένη ορατότητα. Διαθέτει επίσης ενσωματωμένη κεραία για μεγαλύτερη εμβέλεια του τηλεχειριστηρίου. | - Lucy (LUCY24) - Moonlight (ML24T) |
| Φωτοκύτταρα | Κατά το κλείσιμο ανιχνεύουν εμπόδια και σταματούν την κίνηση — έτσι η πύλη δεν χτυπά αυτοκίνητα ή ανθρώπους. | |
| Πομπός |
Για τον τηλεχειρισμό της πύλης. |
- FloR (Flo2R-s, Flo4R-s) |
| Δέκτης | Απαραίτητος για τον τηλεχειρισμό της πύλης. | - OXI - SMXI |
| Κεραία | Για καλύτερη εμβέλεια του τηλεχειριστηρίου. | - ενσωματωμένη στον φάρο ML24T - μόνο κεραία ABFKIT, ή ABF |
| Πληκτρολόγιο. Αν ξεχάσετε το τηλεχειριστήριο ή αν έρχονται πολλά οχήματα ή άτομα και δεν θέλετε να δίνετε τηλεχειριστήριο σε όλους ή να ανοίγετε την πύλη χειροκίνητα. | Αν ξεχάσετε το τηλεχειριστήριο ή αν σας επισκέπτονται πολλά οχήματα ή άτομα και δεν θέλετε να δίνετε σε όλους τηλεχειριστήριο ή να ανοίγετε την πύλη μόνοι σας. | - MOTXR |
Εγχειρίδιο για τον πίνακα ελέγχου NICE Moonclever MC424L
Κατεβάστε εδώ το εγχειρίδιο του πίνακα ελέγχου NICE Moonclever MC424L:
Εγχειρίδιο για τον πίνακα ελέγχου NICE Moonclever MC424L
Τοποθέτηση του πίνακα ελέγχου NICE Moonclever MC424L

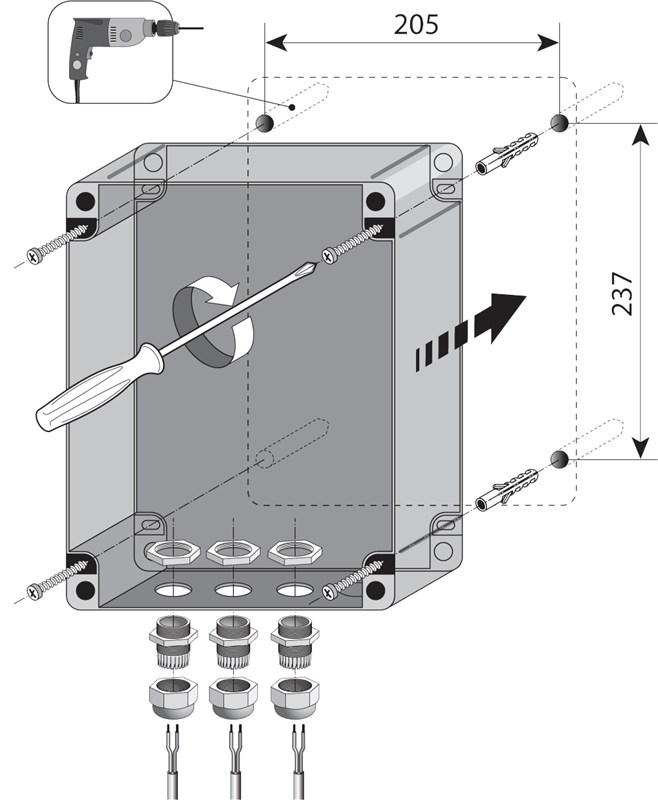

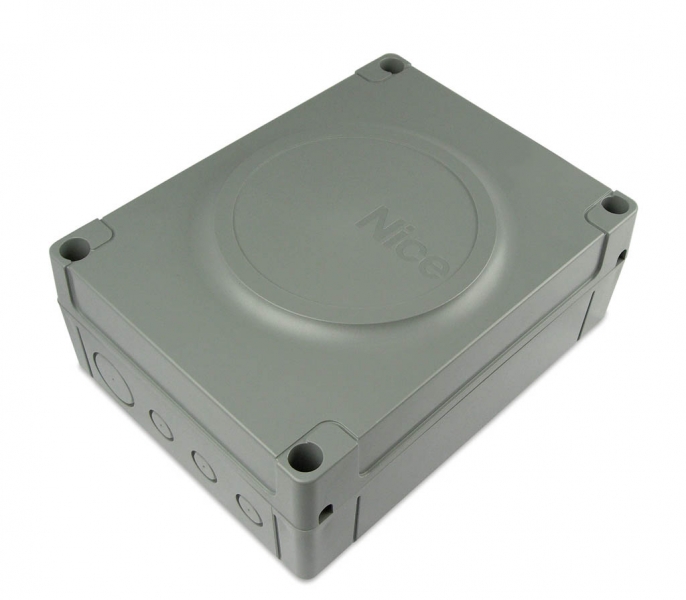

Τοποθέτηση του πίνακα ελέγχου στο τυποποιημένο κουτί εγκατάστασης Moonclever πραγματοποιείται με στερέωση σε τέσσερις βίδες:
 |
 |

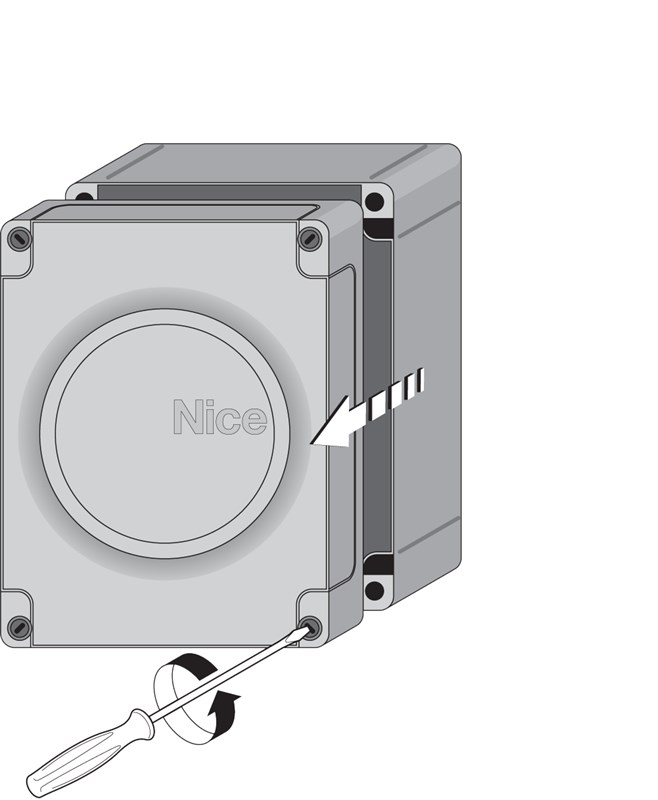

| 1. Ξεβιδώστε τις πλαστικές βίδες του καλύμματος | 2. Στερεώστε το κουτί του πίνακα ελέγχου σε τέσσερα ούπα |
|---|

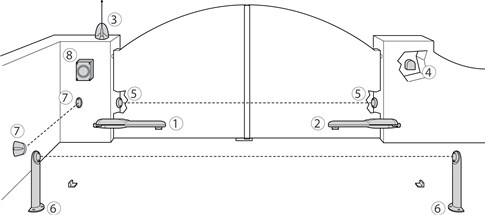

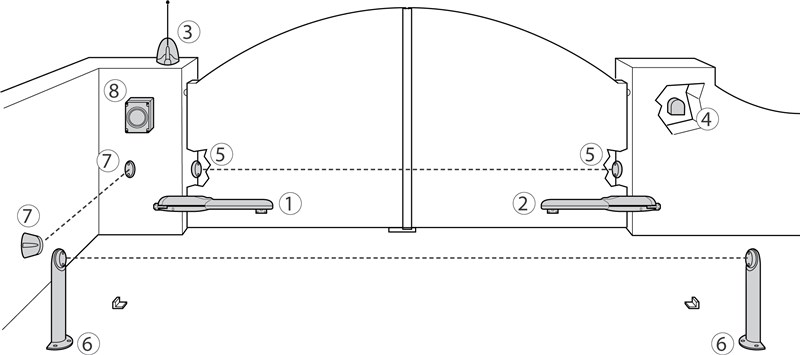

Μια τυπική (προαιρετική) συνδεσμολογία της μονάδας ελέγχου του μηχανισμού με τα παρελκόμενα έχει ως εξής:
Κατάλογος παρελκομένων
|
|
Σημείωση για τα φωτοκύτταρα:
| 5. | FOTO | Τα φωτοκύτταρα δεν λειτουργούν κατά το άνοιγμα. Κατά το κλείσιμο της πύλης, αν διακοπεί η δέσμη τους, ενεργοποιείται η αντίστροφη κίνηση, δηλαδή το άνοιγμα. |
|---|---|---|
| 6. | FOTO1 | Τα φωτοκύτταρα σταματούν την κίνηση της πύλης τόσο κατά το άνοιγμα όσο και κατά το κλείσιμο. |
| 7. | FOTO2 | Τα φωτοκύτταρα δεν λειτουργούν κατά το κλείσιμο. Κατά το άνοιγμα της πύλης, αν διακοπεί η δέσμη τους, ενεργοποιείται η αντίστροφη κίνηση, δηλαδή το κλείσιμο. |
Συνδεσμολογία πίνακα ελέγχου NICE Moonclever MC424L
Πριν από τη σύνδεση, την αποσύνδεση ή την αλλαγή της συνδεσμολογίας, μην ξεχάσετε να διακόψετε την παροχή ηλεκτρικού ρεύματος του μηχανισμού τόσο από το ηλεκτρικό δίκτυο όσο και από τις πρόσθετες συσκευές, είτε από τον διακόπτη προστασίας, αφαιρώντας την ασφάλεια τροφοδοσίας, ή αποσυνδέοντας την εφεδρική μπαταρία. Περιμένετε να σβήσουν όλες οι ενδεικτικές λυχνίες LED.
...στο ηλεκτρικό δίκτυο
Για τη βασική λειτουργία του μηχανισμού, αρκεί να συνδέσετε στον πίνακα ελέγχου του μηχανισμού την παροχή ηλεκτρικού ρεύματος.

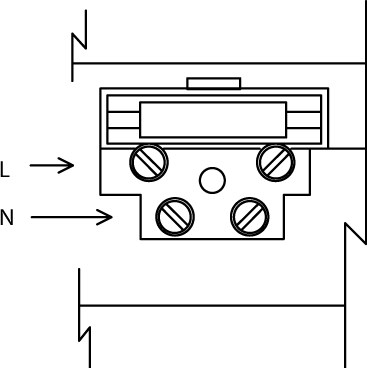

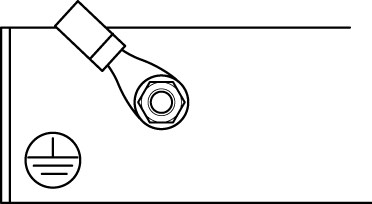

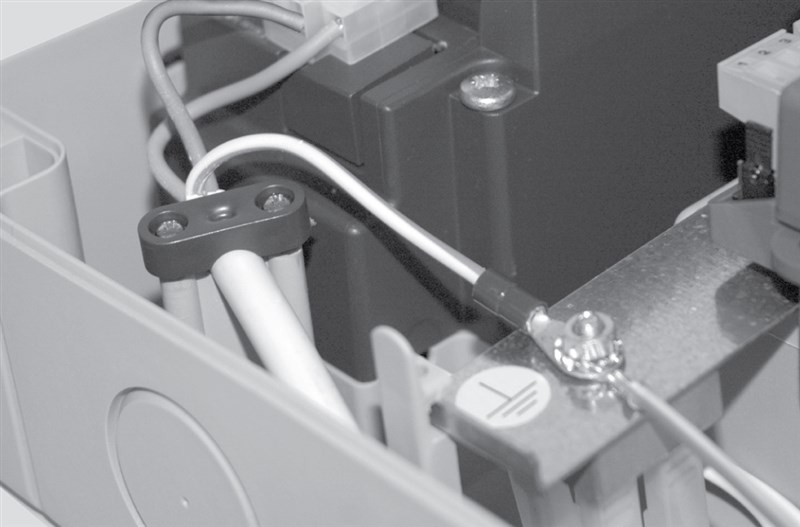

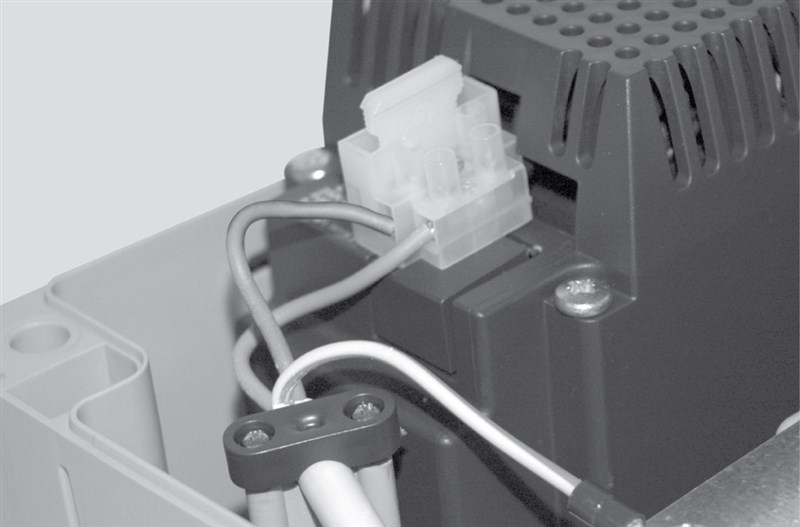

| Σύνδεση φάσης (L) και ουδετέρου (N). | Σύνδεση γείωσης (I). |
|---|---|
|
|
|
|
κάτοψη |
Άνω όψη |
...πρόσθετων συσκευών
Στη μονάδα ελέγχου μπορούν να συνδεθούν οι ακόλουθες πρόσθετες συσκευές:

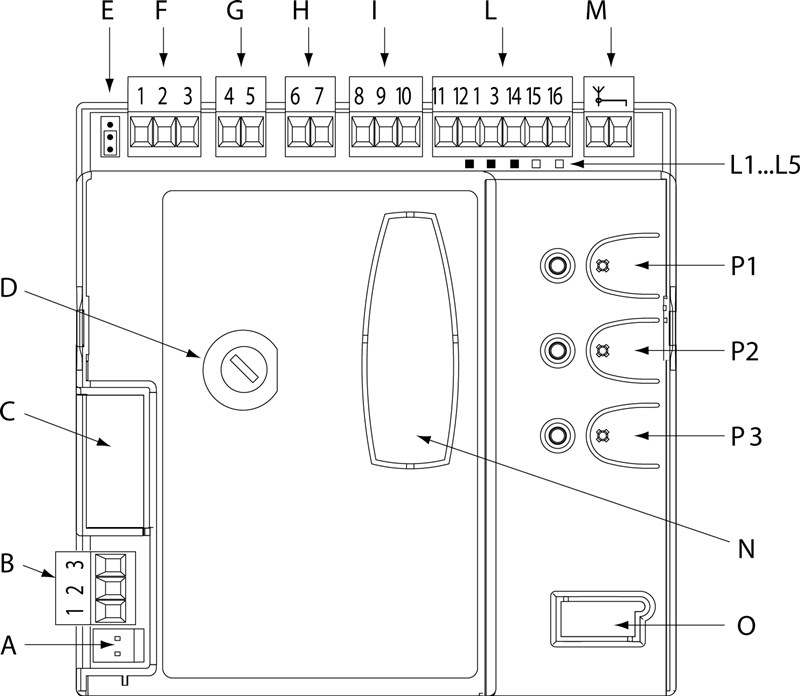

| A. | Σύνδεσμος τροφοδοσίας 24V |
|---|---|
| B. | Σύνδεση του κύριου κινητήρα M1 |

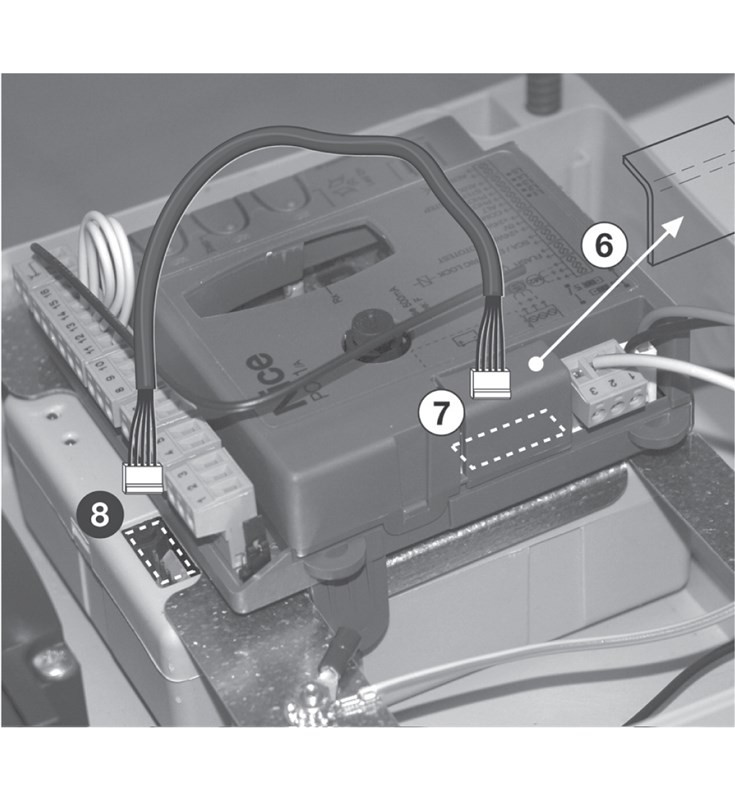

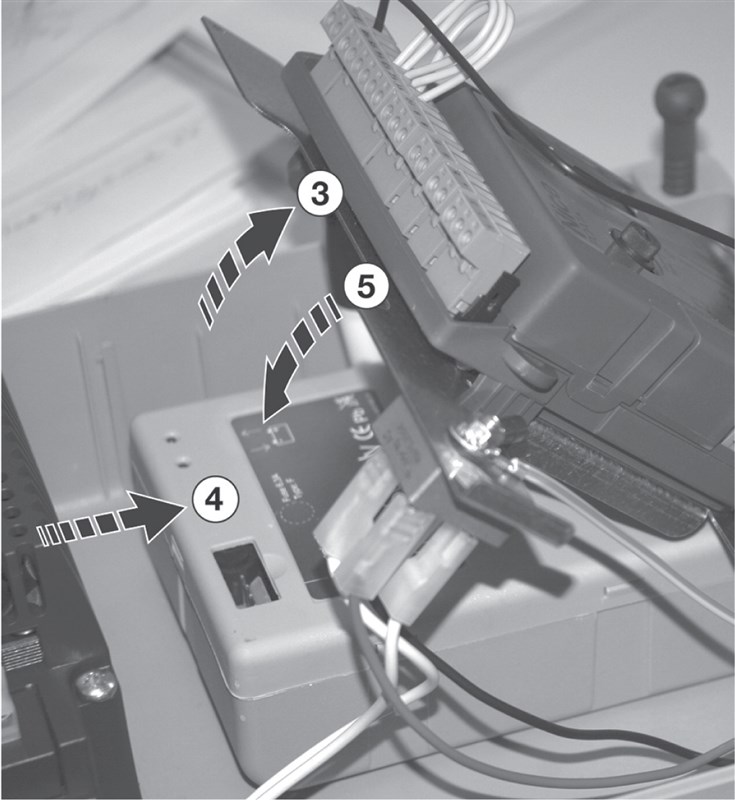

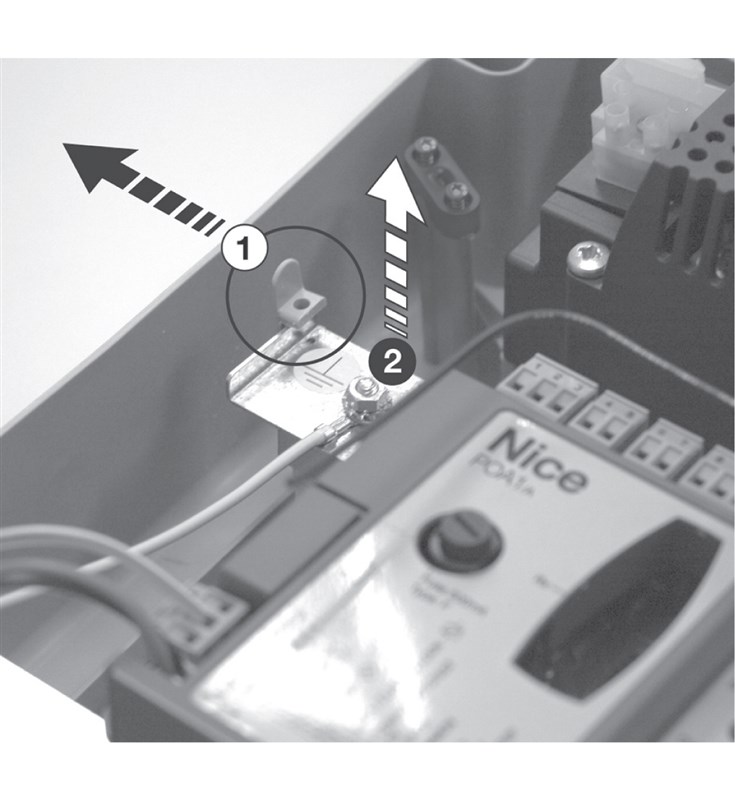

| C. | Σύνδεσμος για τη σύνδεση της εφεδρικής μπαταρίας NICE PS124, ή του ηλιακού συστήματος NICE Solemyo. |
| D. | Ασφάλεια της μονάδας ελέγχου τύπου F 500mA |
| E. | Ρυθμιζόμενος βραχυκυκλωτήρας για τον καθορισμό του κύριου (πρώτου που ανοίγει) φύλλου |
| F. | Σύνδεση του δευτερεύοντος κινητήρα M2 (αν δεν συνδεθεί, η μονάδα ελέγχου θα αναγνωρίσει αυτόματα την πόρτα ως μονόφυλλη) |
| G. | Έξοδος για φάρο |
| H. | Έξοδος ένδειξης πόρτας, ή ηλεκτρική κλειδαριά (ανάλογα με τη ρύθμιση στον προγραμματισμό) |
| I. | Τροφοδοσία 24Vdc για τα παρελκόμενα, Λειτουργία αναμονής και FOTOTEST |
| L. | Είσοδοι για συνδεδεμένες συσκευές, φωτοκύτταρα, κουμπιά κ.λπ. |

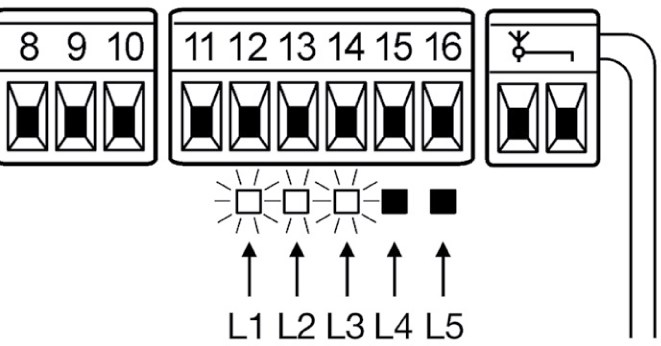

| L1...L5. | LED προγραμματισμού |
| M. | Είσοδος κεραίας (π.χ. ABF, ABFKIT, ή ενσωματωμένη στον φάρο ML24T) |
| N. | Σύνδεσμος NICE SM για δέκτη ραδιοσήματος (π.χ. SMXI, OXI) |
| O | Σύνδεσμος για διάγνωση και προγραμματισμό (για επαγγελματική χρήση) |
| P1,P2,P3 | Κουμπιά και LED προγραμματισμού |

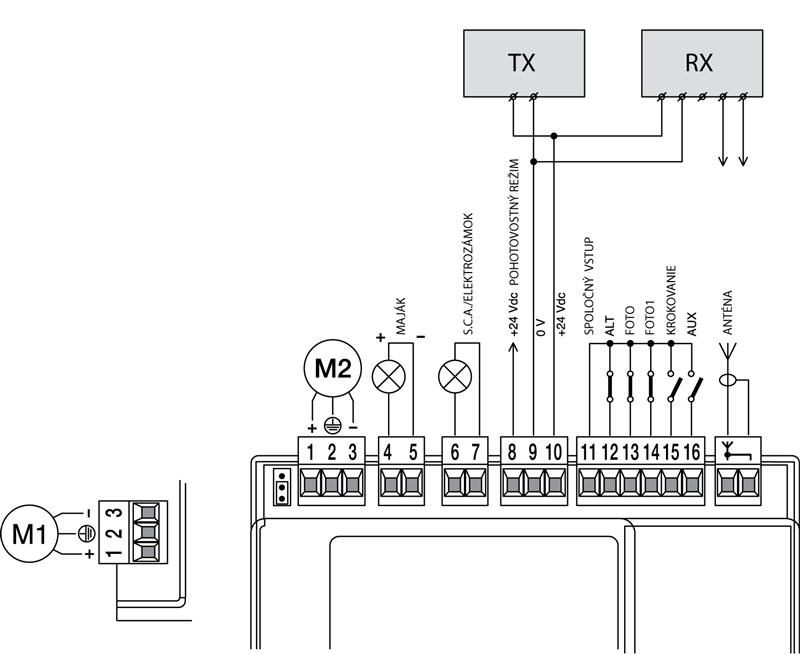

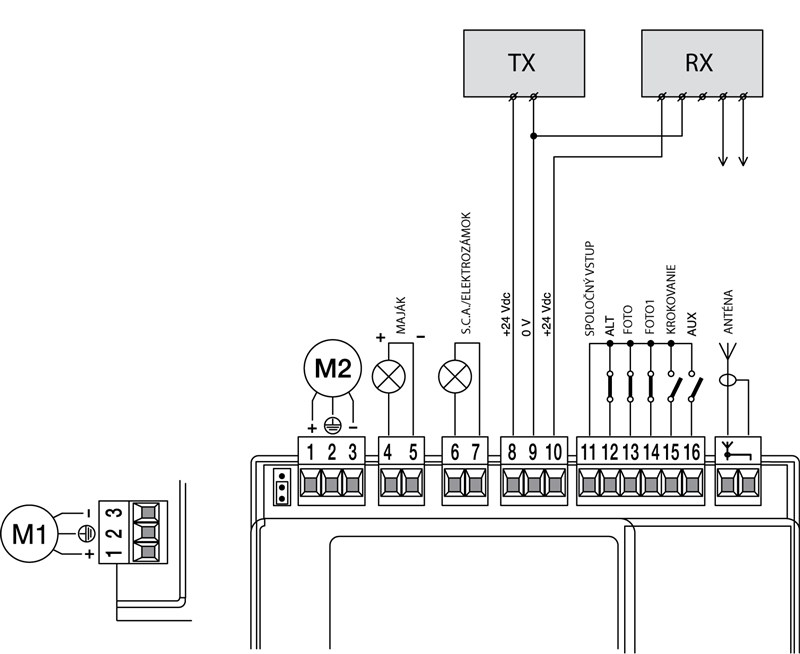

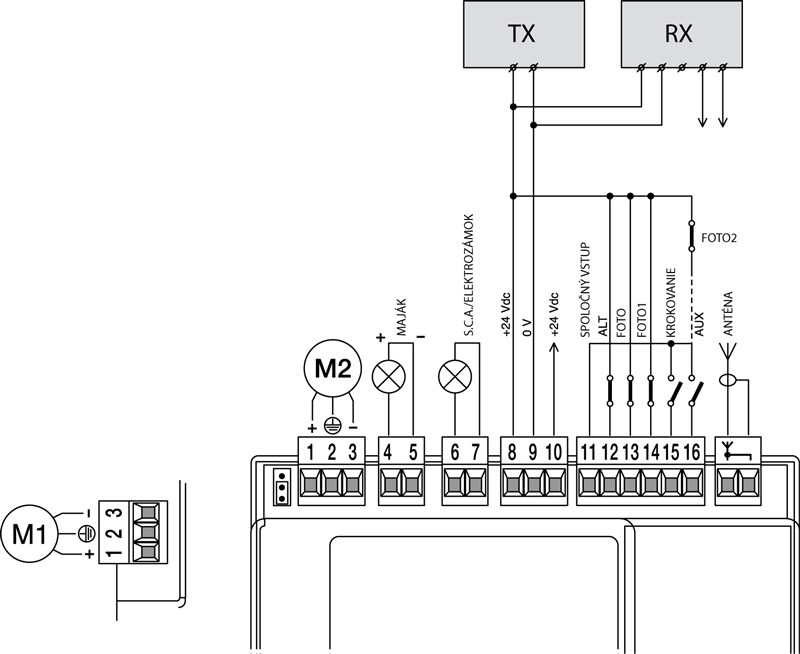

Τυπικά διαγράμματα συνδεσμολογίας:
Η καλωδίωση στις κλέμες της μονάδας ελέγχου μπορεί να γίνει με τρεις βασικούς τρόπους:
| Με λειτουργία αναμονής | Χωρίς λειτουργία αναμονής | |
|---|---|---|
| Χωρίς FOTOTEST | Με FOTOTEST | |
 |
 |
 |
| Ένα λεπτό μετά τον τελευταίο κύκλο λειτουργίας, η μονάδα ελέγχου περνά σε λειτουργία εξοικονόμησης ενέργειας, απενεργοποιώντας όλες τις εισόδους και τις εξόδους. Η ενεργοποίηση της λειτουργίας αναμονής υποδεικνύεται από το LED OK (LED P1), το οποίο αναβοσβήνει πιο αργά (μία φορά κάθε 4 δευτερόλεπτα) από το συνηθισμένο (μία φορά το δευτερόλεπτο). Η λειτουργία αναμονής είναι υποχρεωτική για τη σύνδεση με το ηλιακό σύστημα NICE Solemyo, καθώς και για τη σύνδεση της εφεδρικής μπαταρίας NICE PS124. | Συνδεσμολογία χωρίς λειτουργία αναμονής και χωρίς FOTOTEST. Η συσκευή έχει κανονική κατανάλωση ενέργειας και ο κύκλος λειτουργίας ξεκινά ακόμη κι αν κάποιο φωτοκύτταρο ασφαλείας παρουσιάσει βλάβη. | Ο FOTOTEST ελέγχει τη σωστή λειτουργία των φωτοκυττάρων FOTO, FOTO1 και FOTO2 πριν από την έναρξη του κύκλου λειτουργίας (δηλαδή, κάθε φωτοκύτταρο τροφοδοτείται ξεχωριστά). Αν κάποιο φωτοκύτταρο δεν λειτουργεί σωστά, ο κύκλος λειτουργίας δεν ξεκινά. Αν δεν χρησιμοποιούνται κάποια από τα φωτοκύτταρα, ο ακροδέκτης πρέπει να γεφυρωθεί με την είσοδο αρ. 8 (Κοινή είσοδος). |
Η σύνδεση με λειτουργία αναμονής είναι η τυπική επιλογή· εξαιρείται μόνο όταν χρησιμοποιείται σύνδεση με FOTOTEST. Λειτουργεί είτε η λειτουργία αναμονής είτε ο FOTOTEST είτε κανένα από τα δύο.
Καλωδίωση στις επιμέρους κλέμες
Μονάδα ελέγχου NICE MCA2 κεντρικής μονάδας NICE Moonclever MC424L παρέχει τις ακόλουθες εισόδους και εξόδους για πρόσθετες συσκευές:
| Είσοδος | Σκοπός | Περιγραφή | Τύπος καλωδίου |
|---|---|---|---|
| L-N-I | Τροφοδοσία | Κεντρική παροχή ηλεκτρικού ρεύματος. | 3×1,5mm2 |
| 1-3 | Μοτέρ M1 | Τροφοδοσία του πρωτεύοντος μοτέρ M1. | 3×1,5mm2 |
| 1-3 | Μοτέρ M2 | Τροφοδοσία του δευτερεύοντος μοτέρ M2 (αν δεν συνδεθεί, η μονάδα ελέγχου θα αξιολογήσει αυτόματα την πύλη ως μονόφυλλη). | 3×1,5mm2 |
| 4-5 | Φάρος | Έξοδος για έναν προειδοποιητικό φάρο NICE LUCY24 (ή NICE ML24T) με μία 24V 25W λάμπα. | 2×1mm2 |

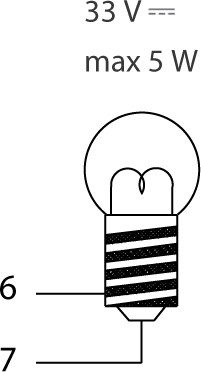

| 6-7 | Ένδειξη πύλης S.C.A., ή ηλεκτρική κλειδαριά |
Σύνδεση σε ένδειξη ανοιχτής πύλης S.C.A. 24 Vdc, μέγιστο 5W ή ηλεκτρική κλειδαριά 12Vac, μέγιστο 25VA. |
S.C.A.: 2×0,5mm2 Ηλεκτρική κλειδαριά: 2×1mm2 |
| 8 |
+24 Vdc (συν +) |
Δύο αμοιβαίως αποκλειόμενες χρήσεις: Αν δεν χρησιμοποιείται ούτε η λειτουργία αναμονής ούτε το FOTOTEST, τότε δεν χρησιμοποιείται και στη θέση του χρησιμοποιείται η είσοδος αρ. 11. |
1×0,5mm2 |
| 9 | 0 Vdc (πλην -) |
Τροφοδοσία 0 Vdc (πλην) για τα παρελκόμενα | 1×0,5mm2 |
| 10 |
24 Vdc (συν +) |
Χρησιμοποιείται για την τροφοδοσία των παρελκομένων (24 Vdc, μέγιστο 200mA), χωρίς λειτουργία αναμονής. Αν χρησιμοποιείται η λειτουργία αναμονής, τότε δεν χρησιμοποιείται και στη θέση της χρησιμοποιείται η είσοδος αρ. 8. Τροφοδοσία +24 Vdc, μέγιστο 100mA, για τα φωτοκύτταρα RX (δέκτης) κατά τη χρήση του FOTOTEST· αν δεν χρησιμοποιείται το FOTOTEST, τροφοδοτούνται από αυτήν όλα τα φωτοκύτταρα. |
1×0,5mm2 |
| 11 | Κοινή είσοδος | Κοινή είσοδος για τα παρελκόμενα (+24 Vdc), χρησιμοποιείται χωρίς τη λειτουργία αναμονής. | 1×0,5mm2 |
| 12 | STOP |
Είσοδος για συσκευές που σταματούν την κίνηση της πύλης. Μπορούν να συνδεθούν οι εξής συσκευές:
|
1×0,5mm2 |
| 13 | FOTO | Είσοδος για συσκευές ασφαλείας, π.χ. φωτοκύτταρα, μπάρες ασφαλείας ευαίσθητες στην πίεση. Η διακοπή κατά τη διάρκεια του ελιγμού προκαλεί αντίστροφη κίνηση ή ακινητοποίηση του φύλλου. Εδώ συνδέονται κανονικά κλειστές συσκευές. | 1×0,5mm2 |
| 14 | FOTO1 | Είσοδος για συσκευές ασφαλείας, π.χ. φωτοκύτταρα, μπάρες ασφαλείας ευαίσθητες στην πίεση. Η διακοπή κατά τη διάρκεια του ελιγμού προκαλεί αντίστροφη κίνηση ή ακινητοποίηση του φύλλου. Εδώ συνδέονται κανονικά κλειστές συσκευές. | 1×0,5mm2 |
| 15 | Βηματική λειτουργία | Είσοδος για συσκευές που ελέγχουν την κίνηση της πύλης σε βήματα (βλ. Βηματική κίνηση της πύλης). Μπορούν να συνδεθούν κανονικά ανοικτές συσκευές (NO). | 1×0,5mm2 |
| 16 | AUX | Βοηθητική είσοδος. | 1×0,5mm2 |
| 17-18 | Κεραία | είσοδος για την κεραία του ραδιοφωνικού δέκτη. Η κεραία είναι συνήθως ενσωματωμένη στον προειδοποιητικό φάρο, π.χ. NICE ML24T, ή υπάρχει δυνατότητα χρήσης ξεχωριστής εξωτερικής κεραίας NICE ABFKIT. | Θωρακισμένο ομοαξονικό καλώδιο: RG58 |

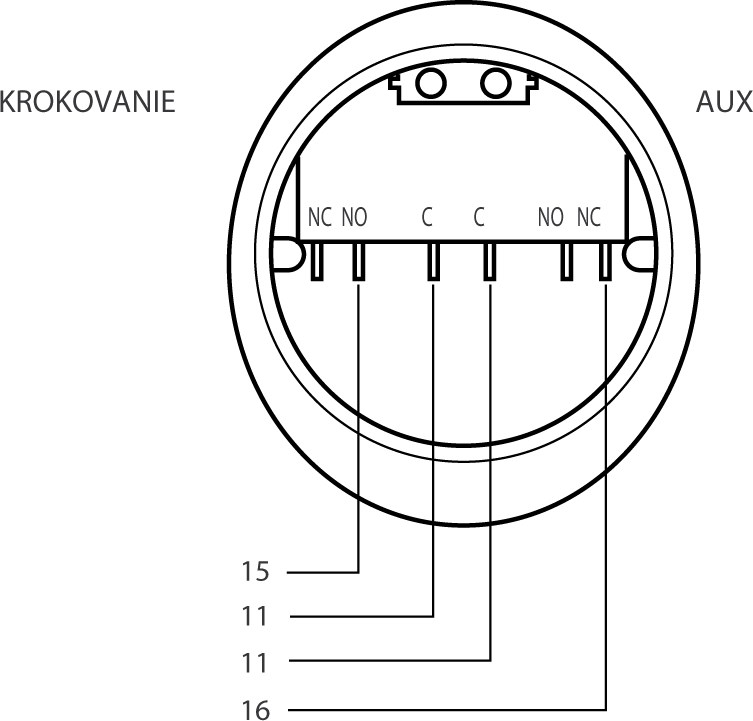

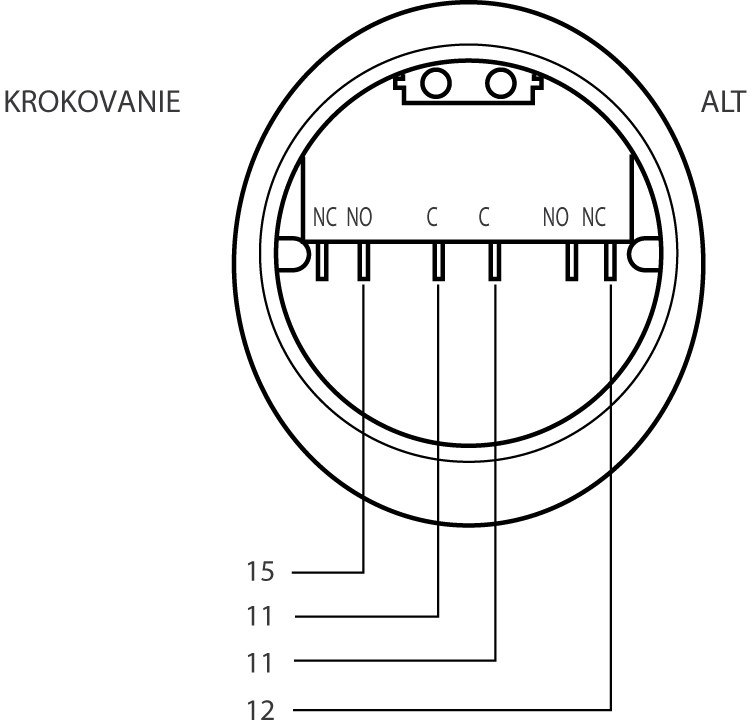

Σύνδεση διακόπτη με κλειδί
Μονάδα ελέγχου NICE Moonclever MC424L είναι συμβατή με όλους τους διακόπτες με κλειδί στη συλλογή μας. Η σύνδεση μπορεί να πραγματοποιηθεί με τουλάχιστον δύο τυπικούς τρόπους:
| STOP και Βηματική λειτουργία | Βηματική λειτουργία και βοηθητική είσοδος |
|---|---|
 |
 |
| Η περιστροφή του κλειδιού προς τα αριστερά σταματά αμέσως την κίνηση της αυλόπορτας. Η περιστροφή προς τα δεξιά ενεργοποιεί διαδοχικά την κίνηση της αυλόπορτας. Σημείωση: αν θέλετε να είναι ενεργή η Λειτουργία αναμονής, συνδέστε το ALT στον ακροδέκτη αρ. 8 αντί για τον ακροδέκτη αρ. 11. |
Η περιστροφή προς τα αριστερά εκτελεί την εντολή που έχει προγραμματιστεί για τη βοηθητική είσοδο (μερικό άνοιγμα του ενός φύλλου, μερικό άνοιγμα και των δύο φύλλων, άνοιγμα, κλείσιμο, εκτέλεση FOTO2). Η περιστροφή προς τα δεξιά ενεργοποιεί διαδοχικά την κίνηση της αυλόπορτας. |
Σύνδεση της εισόδου STOP
Η μονάδα ελέγχου NICE Moonclever MC424L μπορεί να προγραμματιστεί με δύο τρόπους αναγνώρισης της εισόδου STOP:
- Κανονικά κλειστές επαφές (NC) - συσκευές που κατά την ενεργοποίησή τους ανοίγουν την επαφή και δίνουν έτσι στη μονάδα ελέγχου εντολή να σταματήσει την αυλόπορτα

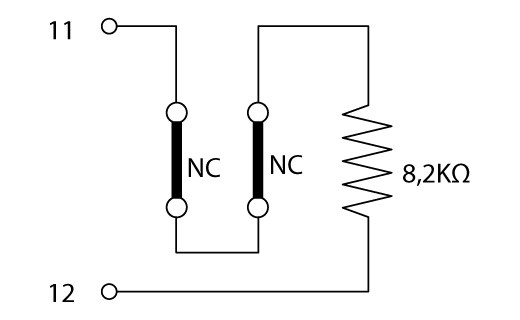

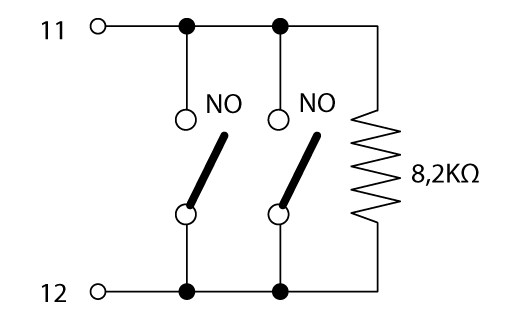

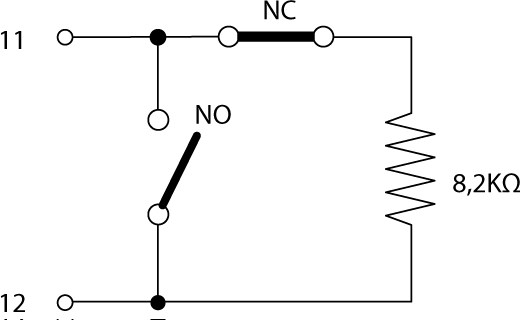

- Συσκευές με σταθερή αντίσταση 8,2k? (π.χ. μπάρες ασφαλείας) - η μονάδα ελέγχου παρακολουθεί την αντίσταση και, αν η τιμή της αποκλίνει από την κανονική, σταματά την κίνηση της αυλόπορτας. Με αυτόν τον τρόπο μπορούν να συνδυαστούν κανονικά κλειστές επαφές (NC), κανονικά ανοικτές επαφές (NO) και συσκευές με σταθερή αντίσταση 8,2k? (π.χ. μπάρες ασφαλείας), σύμφωνα με τον παρακάτω πίνακα:
|
|
Τύπος πρώτης συσκευής | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Τύπος δεύτερης συσκευής |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|

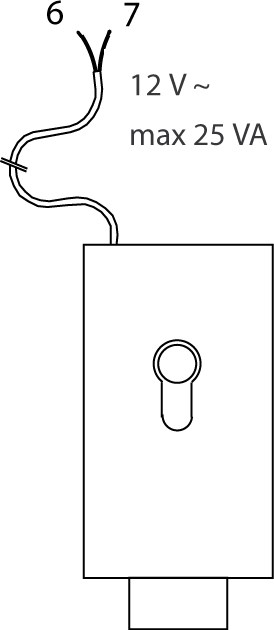

Σύνδεση της εισόδου S.C.A. – ένδειξη ανοιχτής αυλόπορτας ή ηλεκτρική κλειδαριά
Για αυτή την είσοδο μπορούν να προγραμματιστούν δύο τρόποι λειτουργίας:
| 1. Ένδειξη ανοιχτής αυλόπορτας | 2. Ηλεκτρική κλειδαριά |
|---|---|
 |
 |
| Ο λαμπτήρας που είναι συνδεδεμένος στην είσοδο S.C.A. αναβοσβήνει αργά κατά το άνοιγμα της αυλόπορτας και γρήγορα κατά το κλείσιμο. Όταν η αυλόπορτα είναι ανοιχτή, ο λαμπτήρας παραμένει αναμμένος· όταν είναι κλειστή, σβηστός. Η λειτουργία μπορεί να ρυθμιστεί. | Παράλληλα, σε κάθε άνοιγμα αποστέλλεται για τρία δευτερόλεπτα ηλεκτρική κλειδαριά σήμα απασφάλισης. |
Ασφάλειες μονάδας ελέγχου
Ετοιμάζεται.
Φωτοκύτταρα μηχανισμού
Ετοιμάζεται.

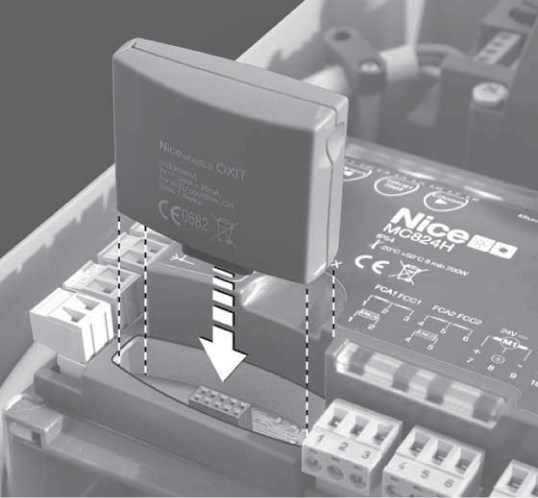

Ραδιοφωνικός δέκτης για μηχανισμούς
 |
Μονάδα ελέγχου NICE Moonclever MC424L παρέχεται με μονάδα ελέγχου NICE MCA2, η οποία διαθέτει σύνδεσμο SM για τη σύνδεση εξωτερικού ραδιοφωνικού δέκτη (π.χ. NICE OXI, NICE SMXI). Αυτός ο δέκτης είναι απαραίτητος για τη λήψη των εντολών που εκπέμπονται από από τα τηλεχειριστήρια, επομένως είναι απαραίτητος για τον απομακρυσμένο χειρισμό της συρόμενης αυλόπορτας με τηλεχειριστήριο. |
Εκκίνηση της μονάδας ελέγχου
Μετά τη σύνδεση της μονάδας ελέγχου στο ηλεκτρικό δίκτυο, όλες οι λυχνίες LED θα πρέπει να αναβοσβήσουν γρήγορα για λίγα δευτερόλεπτα και στη συνέχεια να εμφανιστεί η ακόλουθη κατάσταση:
- Τάση περίπου 30 Vdc (κατά τη χρήση εφεδρικής μπαταρίας 24 Vdc) στις εισόδους 9-10.
- Η λυχνία LED P1 αναβοσβήνει ανά διαστήματα ενός δευτερολέπτου. Αν έχει αλλάξει η κατάσταση των εισόδων, η λυχνία LED θα αναβοσβήσει γρήγορα δύο φορές διαδοχικά.
- Οι λυχνίες LED για τις κανονικά κλειστές επαφές (NC) θα είναι αναμμένες και οι λυχνίες για τις κανονικά ανοιχτές επαφές θα είναι σβηστές, βλέπε εικόνα:
Οι λυχνίες LED ανάβουν σύμφωνα με τον ακόλουθο πίνακα:
Είσοδος Τύπος εισόδου Κατάσταση LED STOP STOP NC L1 αναμμένη Σταθερή αντίσταση 8,2k? L1 αναμμένη ΦΩΤΟ NC L2 αναμμένη ΦΩΤΟ1 NC L3 αναμμένη Βηματική λειτουργία NO L4 σβηστήαναμμένη AUX NO - Μερικό άνοιγμα I. L5 σβηστήαναμμένη NO - Μερικό άνοιγμα II. L5 σβηστήαναμμένη NO - Άνοιγμα L5 σβηστήαναμμένη NO - Κλείσιμο L5 σβηστήαναμμένη NC - Ενεργό FOTO2 L5 αναμμένη - Οι επιμέρους λυχνίες LED θα πρέπει να ανάβουν και να σβήνουν ανάλογα με τις αλλαγές στην κατάσταση των συσκευών που είναι συνδεδεμένες σε αυτές.
- Με το πάτημα του κουμπιού P2 και οι δύο κινητήρες θα πρέπει να εκτελέσουν μια σύντομη κίνηση ανοίγματος, με πρώτο να κινείται το κύριο φύλλο. Διακόψτε την κίνηση πατώντας ξανά το κουμπί P2. Αν τα φύλλα δεν αρχίσουν να ανοίγουν αλλά παραμείνουν ακίνητα ή αρχίσουν να κλείνουν, θα πρέπει να αντιστρέψετε την πολικότητα στους κινητήρες. Αν κινηθεί πρώτο το δευτερεύον φύλλο, ρυθμίστε τον βραχυκυκλωτήρα σύμφωνα με την εικόνα:
Κύριο φύλλο, κινητήρας M2 Κύριο φύλλο, κινητήρας M1
Ανίχνευση κίνησης φύλλου πύλης
Για τη σωστή λειτουργία της κίνησης της πύλης (και συγκεκριμένα για τον υπολογισμό της διαδρομής εκκίνησης και επιβράδυνσης και του μερικού ανοίγματος), η μονάδα ελέγχου πρέπει να ανιχνεύσει μόνη της το μήκος της διαδρομής ανοίγματος των φύλλων της πύλης. Κατά τη διάρκεια αυτής της διαδικασίας, οι μηχανισμοί κίνησης μετακινούν την πύλη από τέρμα σε τέρμα και προσδιορίζεται η διάρκεια της διαδρομής ανοίγματος.
Σημείωση: Αν έχετε ήδη ολοκληρώσει τη φάση ανίχνευσης της κίνησης των φύλλων της πύλης, πριν από την εκ νέου ανίχνευση πρέπει να διαγράψετε τη μνήμη της μονάδας ελέγχου.
Πριν από την ανίχνευση της κίνησης των φύλλων της πύλης, ελέγξτε ότι οι συσκευές που είναι συνδεδεμένες στις εισόδους STOP, FOTO και FOTO1 λειτουργούν σωστά και είναι συνδεδεμένες σωστά. Αν ενεργοποιηθεί κάποια από αυτές κατά τη διάρκεια της ανίχνευσης, θα πρέπει να επαναλάβετε τη διαδικασία. Ιδανικά, τα φύλλα της πύλης θα πρέπει να βρίσκονται περίπου στη μέση της διαδρομής ανοίγματος. Για να το πετύχετε, απασφαλίστε τους μηχανισμούς κίνησης, μετακινήστε τα φύλλα χειροκίνητα σε ημιανοιχτή θέση και ασφαλίστε τα ξανά. Αφού ασφαλίσετε τον κινητήρα, μετακινείτε πάντα λίγο το φύλλο με το χέρι, ώστε να εμπλακεί ο κινητήρας. Ωστόσο, στην πράξη δεν έχει σημασία σε ποια θέση βρίσκονται τα φύλλα πριν από την ανίχνευση.
Η διαδικασία ανίχνευσης της κίνησης των φύλλων είναι αυτόματη και εκτελείται ως εξής:
- Πατήστε το κουμπί P2
- Και τα δύο φύλλα ανοίγουν λίγο
- Το δευτερεύον (κάτω) φύλλο κλείνει
- Το κύριο (πάνω) φύλλο κλείνει
- Το κύριο (πάνω) φύλλο ανοίγει
- Μετά την πάροδο του προγραμματισμένου χρόνου καθυστέρησης του δευτερεύοντος κινητήρα το δευτερεύον (κάτω) φύλλο αρχίζει να ανοίγει. Αν η καθυστέρηση δεν είναι κατάλληλη, πατήστε το κουμπί P2 και ορίστε την επιθυμητή καθυστέρηση
- Η μονάδα ελέγχου υπολογίζει την απαιτούμενη διαδρομή για να ανοίξει πλήρως η πύλη (δηλαδή μέχρι να φτάσει στα μηχανικά στοπ)
- Και τα δύο φύλλα κλείνουν πλήρως. Τα φύλλα αρχίζουν να κλείνουν σε διαφορετικές χρονικές στιγμές, ώστε να μην τρίβονται μεταξύ τους κατά το κλείσιμο.
- Η μονάδα ελέγχου αποθηκεύει τις μετρημένες τιμές και η διαδικασία είναι ΟΛΟΚΛΗΡΩΜΕΝΗ.
Όλες οι παραπάνω φάσεις πρέπει να ολοκληρωθούν διαδοχικά, χωρίς δική σας παρέμβαση. Αν κάποια φάση δεν εκτελείται σωστά, διακόψτε την πατώντας το κουμπί P1 και, αν χρειάζεται, τροποποιήστε τις ρυθμίσεις και επαναλάβετε τη διαδικασία.
Προγραμματισμός της μονάδας ελέγχου του μηχανισμού κίνησης
Η μονάδα ελέγχου MC424L επιτρέπει τον προγραμματισμό διαφόρων λειτουργιών, είτε με ενεργοποίηση/απενεργοποίηση της λειτουργίας μέσω προγραμματισμού επιπέδου I, είτε με ρύθμιση μιας προκαθορισμένης παραμέτρου μέσω προγραμματισμού επιπέδου II.
Με την πρώτη ματιά, ο προγραμματισμός μπορεί να φαίνεται κάπως δυσνόητος και περίπλοκος, αλλά μόλις κατανοήσετε τις δύο βασικές αρχές, θα εξοικειωθείτε γρήγορα με το μενού με λίγη φαντασία.
Βασικά, πρέπει να κατανοήσετε ότι ο προγραμματισμός γίνεται με τρία κουμπιά (P1, P2 και P3), τις αντίστοιχες λυχνίες LED (LED P1, P2 και P3) και τις ενδεικτικές λυχνίες LED L1, L2, L3, L4 και L5.
Οι λειτουργίες των επιμέρους κουμπιών και οι ενδείξεις των λυχνιών εξαρτώνται από το επίπεδο προγραμματισμού στο οποίο βρίσκεστε.

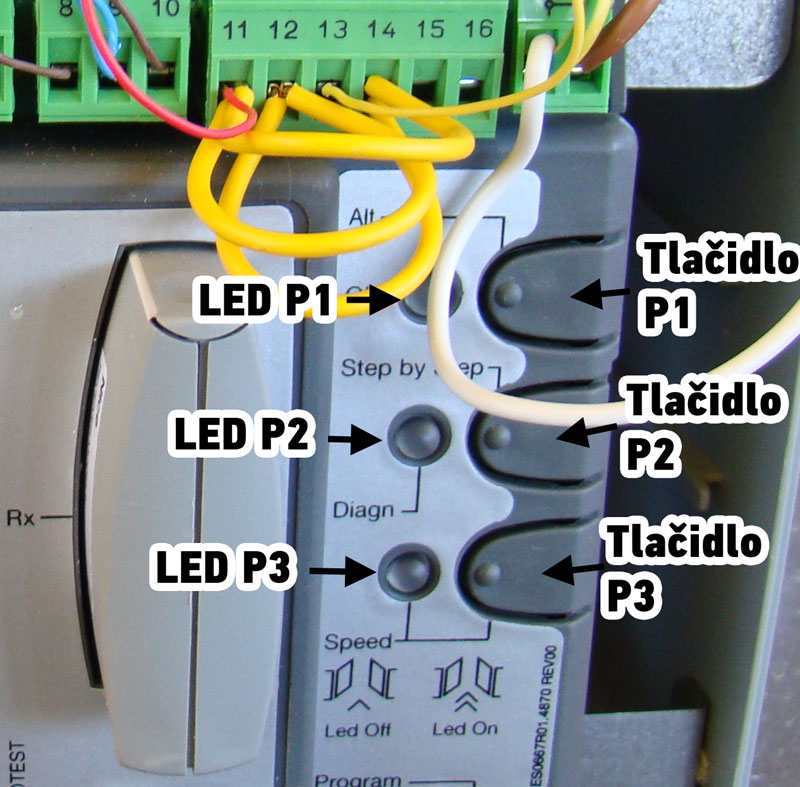

Μονάδα ελέγχου MCA2 περιλαμβάνει τρία κουμπιά για τον έλεγχο και τον προγραμματισμό του μηχανισμού κίνησης:
 |
Κουμπί |
|---|---|
| P1 | |
| P2 | |
| P3 |
Η μονάδα ελέγχου επιτρέπει τον προγραμματισμό 1 άμεσης λειτουργίας και 10 λειτουργιών ενεργοποίησης/απενεργοποίησης και 5 ρυθμιζόμενων λειτουργιών (από τις οποίες στην βοηθητική είσοδο AUX υπάρχουν 5 επιπλέον λειτουργίες ενεργοποίησης/απενεργοποίησης):
Άμεση λειτουργία
Η άμεση λειτουργία είναι μία και αφορά την ταχύτητα κίνησης της πύλης, η οποία αλλάζει με το πάτημα του κουμπιού P3 σε κανονική λειτουργία (δηλαδή όχι κατά τον προγραμματισμό):
| Λειτουργία | Ενεργοποιημένη (η λυχνία LED P3 είναι αναμμένη) | Απενεργοποιημένη (η λυχνία LED P3 είναι σβηστή) |
|---|---|---|
| Ταχύτητα κίνησης | υψηλή ταχύτητα (προεπιλεγμένη) | χαμηλή ταχύτητα |
Λειτουργίες ενεργοποίησης/απενεργοποίησης
Οι λειτουργίες ενεργοποίησης/απενεργοποίησης είναι 10 και ρυθμίζονται στον προγραμματισμό επιπέδου I. (οι προεπιλεγμένες τιμές επισημαίνονται με έντονη γραφή):
| Λειτουργία | Ενεργοποιημένη (η λυχνία LED είναι αναμμένη) | Απενεργοποιημένη (η λυχνία LED είναι σβηστή) |
|---|---|---|
| Αυτόματο κλείσιμο | Μετά την καθορισμένη διάρκεια παύσης η πύλη αρχίζει να κλείνει αυτόματα. | Η πύλη κινείται μόνο όταν δοθεί εντολή με τηλεχειριστήριο, με διακόπτη με κλειδί, με κουμπί κ.λπ. |
| Λειτουργία πολυκατοικίας | Είναι χρήσιμη όταν τον μηχανισμό κίνησης τον χειρίζονται πολλοί χρήστες, των οποίων οι εντολές μπορεί να συγκρούονται· για παράδειγμα, ο ένας ξεκινά το άνοιγμα και ο άλλος δίνει επίσης εντολή ανοίγματος, αλλά καθώς η πύλη ήδη ανοίγει, αρχίζει να κλείνει κ.λπ. Έτσι, μετά την πρώτη εντολή ανοίγματος, όλες οι υπόλοιπες εντολές αγνοούνται μέχρι να ανοίξει η πύλη. | Ο χειρισμός της πύλης γίνεται βηματικά: Άνοιγμα > Διακοπή > Κλείσιμο > Διακοπή > Άνοιγμα |
| Προειδοποιητική αναλαμπή | Ο φάρος αναβοσβήνει για 3 δευτερόλεπτα και μετά αρχίζει να κινείται η πύλη. | Η κίνηση αρχίζει αμέσως, ταυτόχρονα με την αναλαμπή του φάρου. |
| Κλείσιμο μετά τη διακοπή της δέσμης των φωτοκυττάρων | Έχει νόημα μόνο όταν έχει ρυθμιστεί το αυτόματο κλείσιμο. Μετά τη διέλευση από τα φωτοκύτταρα (δηλαδή, η δέσμη των φωτοκυττάρων διακόπτεται και αποκαθίσταται), η πύλη αρχίζει να κλείνει μετά από μόλις 4 δευτερόλεπτα, π.χ. αφού περάσει το όχημα. | Η πύλη αρχίζει να κλείνει μόνο αφού παρέλθει η καθορισμένη διάρκεια παύσης για το αυτόματο κλείσιμο. |
| Καθυστέρηση του δεύτερου φύλλου | Καθορίζει αν το δεύτερο φύλλο θα αρχίσει να κινείται με καθυστέρηση. Είναι χρήσιμη όταν το ένα φύλλο μπορεί να τρίβεται πάνω στο άλλο κατά την κίνηση. Επίσης, σε περίπτωση χρήσης ηλεκτρικής κλειδαριάς. Η καθυστέρηση μπορεί να ρυθμιστεί ως ποσοστό στον προγραμματισμό επιπέδου II. | Και τα δύο φύλλα αρχίζουν να κινούνται ταυτόχρονα. |
| Κατάσταση αναμονής/Δοκιμή φωτοκυττάρων |
Ενεργοποιεί την έξοδο στον ακροδέκτη αρ. 8: Ενεργοποιημένη κατάσταση αναμονής, ή ενεργοποιημένη δοκιμή φωτοκυττάρων. Μπορεί να είναι ενεργή μόνο μία λειτουργία κάθε φορά· για να επιλέξετε ποια θα χρησιμοποιηθεί, ακολουθήστε το αντίστοιχο διάγραμμα καλωδίωσης. |
Απενεργοποιεί την έξοδο στον ακροδέκτη αρ. 8: Απενεργοποιημένη κατάσταση αναμονής και απενεργοποιημένη δοκιμή φωτοκυττάρων. |
| Ένδειξη ανοιχτής πύλης/Ηλεκτρική κλειδαριά | Η έξοδος στον ακροδέκτη 6-7 θα λειτουργεί για ηλεκτρική κλειδαριά, δηλαδή η κλειδαριά αυτή θα απασφαλίζεται κατά τα πρώτα τρία δευτερόλεπτα του ανοίγματος της πύλης. | Η έξοδος στον ακροδέκτη 6-7 θα λειτουργεί ως ένδειξη ανοιχτής πύλης. Μπορείτε να ρυθμίσετε τον τρόπο αναλαμπής· ανατρέξτε στον προγραμματισμό επιπέδου I. Κλιμακωτή αναλαμπή της ένδειξης ανοιχτής πύλης |
| Είσοδος STOP με αντίσταση | Η σύνδεση μεταξύ της κοινής εισόδου και της εισόδου STOP θα ρυθμιστεί σε σταθερή αντίσταση 8,2k? (+25% -25%), π.χ. για ευαίσθητες ακμές ασφαλείας. Για περισσότερες πληροφορίες, δείτε Είσοδος STOP. | Στην είσοδο STOP μπορείτε να συνδέσετε συσκευές με κανονικά κλειστή επαφή (NC), οι οποίες διακόπτουν αμέσως την κίνηση της πύλης όταν ανοίξει το κύκλωμα. |
| Βαριά πύλη | Οι μηχανισμοί κίνησης θα λειτουργούν σαν η πύλη να είναι βαριά· δηλαδή, η μονάδα ελέγχου θα προσαρμόζει ανάλογα την επιτάχυνση και την επιβράδυνση της κίνησης. | Η μονάδα ελέγχου θα χειρίζεται την πύλη σαν να είναι ελαφριά. |
| Κλιμακωτή αναλαμπή της ένδειξης ανοιχτής πύλης | Ο λαμπτήρας που είναι συνδεδεμένος στην είσοδο S.C.A. αναβοσβήνει ακανόνιστα κατά το άνοιγμα της πύλης· όσο πλησιάζει στο πλήρες άνοιγμα, αναβοσβήνει πιο γρήγορα, ενώ όσο πλησιάζει στο κλείσιμο, αναβοσβήνει πιο αργά. | Ο λαμπτήρας που είναι συνδεδεμένος στην είσοδο S.C.A. Κατά το άνοιγμα της πύλης αναβοσβήνει αργά και κατά το κλείσιμο γρήγορα. Όταν η πύλη είναι ανοιχτή, η λυχνία είναι αναμμένη· όταν είναι κλειστή, η λυχνία είναι σβηστή. |
Ρυθμιζόμενες λειτουργίες
Οι ρυθμιζόμενες λειτουργίες είναι 5 και είναι οι εξής (οι προεπιλεγμένες τιμές επισημαίνονται με έντονη γραφή):
| L1 αναμμένη | L2 αναμμένη | L3 αναμμένη | L4 αναμμένη | L5 αναμμένη | καμία αναμμένη |
|---|---|---|---|---|---|
| Διάρκεια παύσης – Καθορίζει πόσο χρόνο μετά το άνοιγμα θα κλείσει η πύλη. Έχει νόημα μόνο όταν είναι ενεργή η αυτόματη λειτουργία κλεισίματος. | |||||
| 5 δευτερόλεπτα | 10 δευτερόλεπτα | 20 δευτερόλεπτα | 40 δευτερόλεπτα | 80 δευτερόλεπτα | – |
| Βοηθητική είσοδος AUX – Ενεργοποιεί ή απενεργοποιεί 5 επιπλέον λειτουργίες. | |||||
| Μερικό άνοιγμα I – ανοίγει μόνο ολόκληρο το κύριο φύλλο | Μερικό άνοιγμα II – ανοίγει και τα δύο φύλλα κατά το ήμισυ | Μόνο άνοιγμα – εκτελεί τις εντολές με τη σειρά Άνοιγμα > Διακοπή > Άνοιγμα | Μόνο κλείσιμο – εκτελεί τις εντολές με τη σειρά Κλείσιμο > Διακοπή > Κλείσιμο | Φωτοκύτταρα FOTO2 – ενεργοποιεί τη λειτουργία των φωτοκυττάρων FOTO2 | Η είσοδος AUX (ακροδέκτης αρ. 16) δεν χρησιμοποιείται |
| Αποσύνδεση κινητήρα μετά το κλείσιμο – Αφού φτάσει στο τέρμα κατά το κλείσιμο, ο κινητήρας συνεχίζει να πιέζει για λίγο, ώστε να κλείσει πλήρως η πύλη. Αυτή η λειτουργία ρυθμίζει τη διάρκεια της αντίστροφης κίνησης, ώστε ο κινητήρας να μην πιέζει τα φύλλα όταν η πύλη είναι κλειστή. | |||||
| χωρίς αποσύνδεση | 0,3 δευτερόλεπτα | 0,7 δευτερόλεπτα | 1,3 δευτερόλεπτα | 2 δευτερόλεπτα | – |
| Ισχύς κινητήρα – Οι κινητήρες είναι ευαίσθητοι στην τριβή, τον άνεμο και τις διακυμάνσεις του ηλεκτρικού δικτύου. Επομένως, σε περίπτωση αυξημένων τιμών αυτών των παραμέτρων, μπορεί να ανιχνεύσουν εμπόδιο ακόμη κι αν δεν υπάρχει. Ρυθμίζοντας μεγαλύτερη ισχύ, εξαλείφετε αυτόν τον κίνδυνο. | |||||
| Χαμηλή ισχύς | Χαμηλότερη ισχύς | Μεσαία ισχύς | Υψηλότερη ισχύς | Υψηλή ισχύς | Μέγιστη ισχύς |
| Καθυστέρηση δεύτερου φύλλου – Ρυθμίζει την ποσοστιαία καθυστέρηση του δευτερεύοντος φύλλου. Τα ποσοστά υπολογίζονται με βάση τη συνήθη διαδρομή που διανύει το φύλλο. | |||||
| 5% | 10% | 20% | 30% | 40% | – |

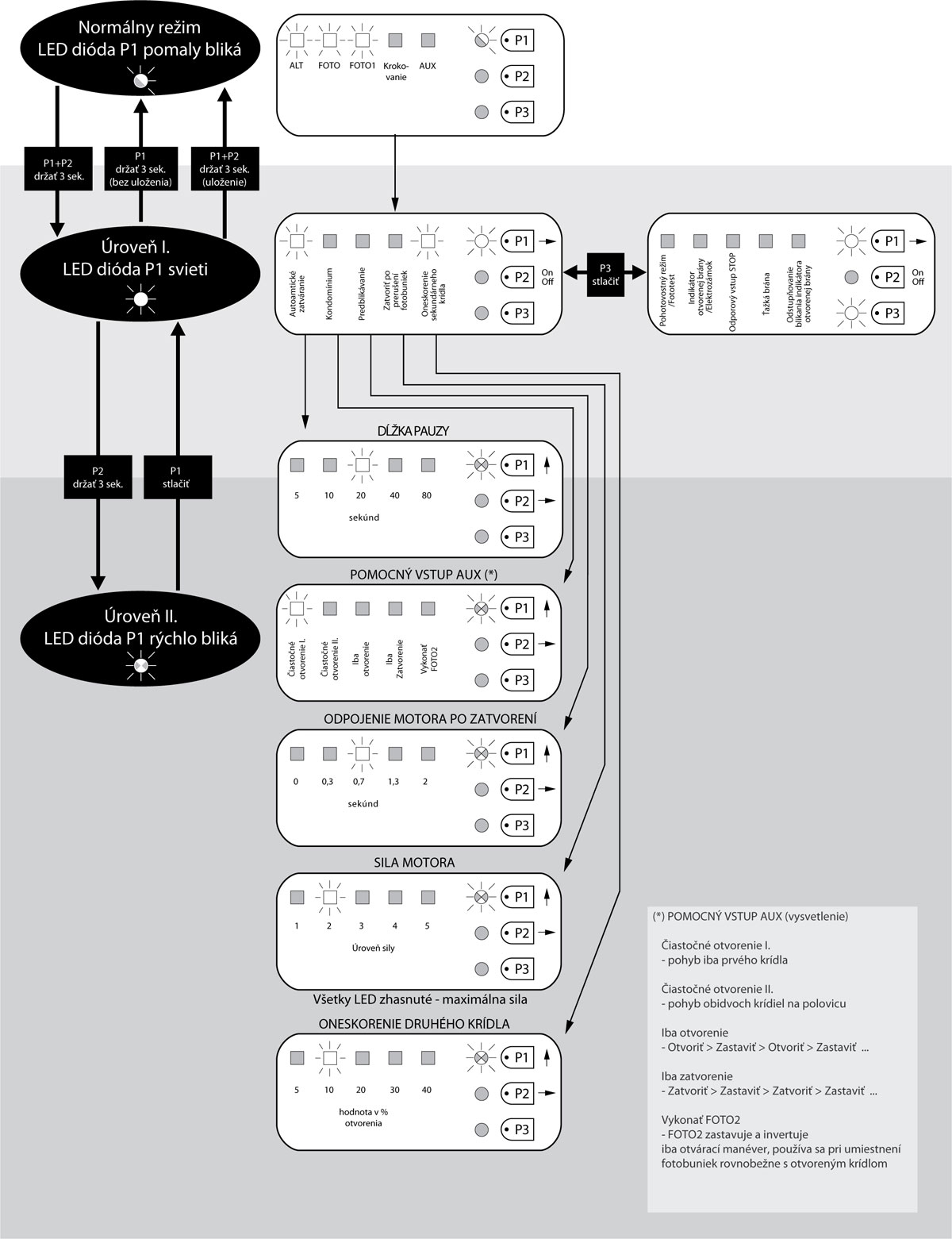

Προγραμματισμός επιπέδου I.
Προϋπόθεση είναι η μονάδα ελέγχου να βρίσκεται σε κανονική λειτουργία, κάτι που επιβεβαιώνετε ελέγχοντας ότι η λυχνία LED P1 αναβοσβήνει αργά και η λυχνία LED P3 είναι σβηστή.
Στον προγραμματισμό επιπέδου I. εισέρχεστε στη συνέχεια πατώντας παρατεταμένα τα κουμπιά P1+P2 για 3 δευτερόλεπτα, μέχρι να αναβοσβήσουν όλες οι λυχνίες LED. Η λυχνία LED P1 σταματά να αναβοσβήνει και παραμένει αναμμένη. Μπράβο, βρίσκεστε στον προγραμματισμό επιπέδου I. στην «Οθόνη I". Στην «Οθόνη II» μεταβαίνετε πατώντας το κουμπί P3 και αντίστοιχα επιστρέφετε στην «Οθόνη I". Σε ποια «Οθόνη» βρίσκεστε, μπορείτε να το διαπιστώσετε από την κατάσταση της λυχνίας LED P3, βλ. πίνακα.
| Οθόνη I | ||||
|---|---|---|---|---|
| Η λυχνία LED P1 είναι αναμμένη, η λυχνία LED P3 είναι σβηστή | ||||
| L1 | L2 | L3 | L4 | L5 |
| Αυτόματο κλείσιμο | Λειτουργία πολυκατοικίας | Προειδοποιητική αναλαμπή | Κλείσιμο μετά τη διακοπή της δέσμης των φωτοκυττάρων | Καθυστέρηση δευτερεύοντος φύλλου |
| Οθόνη II | ||||
| Η λυχνία LED P1 είναι αναμμένη, το ίδιο και η λυχνία LED P3 | ||||
| L1 | L2 | L3 | L4 | L5 |
| Λειτουργία αναμονής/Έλεγχος φωτοκυττάρων | Ένδειξη ανοιχτής πύλης/Ηλεκτρική κλειδαριά | Είσοδος STOP με αντίσταση | Βαριά πύλη | Ρύθμιση διαβάθμισης αναλαμπών της ένδειξης ανοιχτής πύλης |
Πατώντας το κουμπί P1 μετακινείστε διαδοχικά στις λυχνίες LED προς τα δεξιά. Όταν φτάσετε στην πέμπτη λυχνία L5, ξεκινάτε ξανά από την πρώτη λυχνία L1, δηλαδή σαν να κάνετε κυκλική εναλλαγή της επιλογής. Η λυχνία LED που είναι αναμμένη αυτή τη στιγμή θα αναβοσβήνει. Αν η αναλαμπή είναι σύντομη, η λειτουργία δεν είναι ενεργή, αν η αναλαμπή είναι μεγαλύτερης διάρκειας η λειτουργία είναι ενεργή. Εναλλάσσετε τη σύντομη και τη μεγαλύτερης διάρκειας αναλαμπή πατώντας μία φορά το κουμπί P2.
Αφού ρυθμίσετε όλες τις τιμές ώστε να αντιστοιχούν στην επιθυμητή αναλαμπή (και επομένως στην ενεργοποίηση ή απενεργοποίηση της λειτουργίας), πατώντας παρατεταμένα τα κουμπιά P1+P2 για 3 δευτερόλεπτα, αποθηκεύετε τις ρυθμίσεις και επιστρέφετε στην κανονική λειτουργία.
Εναλλακτικά, αν είστε ικανοποιημένοι με όλες τις ρυθμίσεις και δεν θέλετε να αλλάξετε τίποτα ή επιστρέφετε από τον προγραμματισμό επιπέδου II, ή απλώς θέλετε να τερματίσετε τον προγραμματισμό χωρίς αποθήκευση, απλώς πατήστε παρατεταμένα το κουμπί P1 για 3 δευτερόλεπτα.
Στη συνέχεια, μπορείτε να μεταβείτε στον προγραμματισμό επιπέδου II. πατώντας παρατεταμένα το κουμπί P2 για 3 δευτερόλεπτα. Πρώτα, όμως, πρέπει να επιλέξετε τη λειτουργία της οποίας θέλετε να αλλάξετε την παράμετρο.
Προγραμματισμός επιπέδου II.
Προϋπόθεση είναι η μονάδα ελέγχου να βρίσκεται στον προγραμματισμό επιπέδου I. στην «Οθόνη I», όπως μπορείτε να επιβεβαιώσετε ελέγχοντας ότι η λυχνία LED P1 είναι αναμμένη και η λυχνία LED P3 είναι σβηστή.
Επιλέξτε τη λειτουργία της οποίας θέλετε να αλλάξετε την παράμετρο:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Διάρκεια παύσης | Βοηθητική είσοδος AUX | Αποσύνδεση του κινητήρα μετά το κλείσιμο | Ισχύς κινητήρα | Καθυστέρηση του δεύτερου φύλλου |
Μεταβείτε στην επιθυμητή λυχνία LED πατώντας επανειλημμένα μία φορά κάθε φορά το κουμπί P1, όπως και στον προγραμματισμό επιπέδου I. Στον προγραμματισμό επιπέδου II μεταβαίνετε στη συνέχεια πατώντας παρατεταμένα το κουμπί P2 για 3 δευτερόλεπτα. Η λυχνία LED P1 θα σβήσει και θα αρχίσει να αναβοσβήνει γρήγορα. Τέλεια, βρίσκεστε στον προγραμματισμό επιπέδου II.
Πατώντας επανειλημμένα μία φορά κάθε φορά το κουμπί P2 επιλέγετε την τιμή της παραμέτρου που θέλετε να ρυθμίσετε και, στη συνέχεια, πατήστε μία φορά το κουμπί P1 για να επιστρέψετε στον προγραμματισμό επιπέδου I.
Για να αποθηκεύσετε τις ρυθμίσεις, πρέπει ακόμη να πατήσετε παρατεταμένα τα κουμπιά P1+P2 για 3 δευτερόλεπτα (ενώ βρίσκεστε στον προγραμματισμό επιπέδου I.).
Για έξοδο χωρίς αποθήκευση, πατήστε παρατεταμένα 3 δευτερόλεπτα μόνο το κουμπί P1.
Δεν είναι και τόσο δύσκολο, έτσι; Η βασική ιδέα είναι να καταλάβετε ότι, παρόλο που κοιτάζετε συνεχώς 5 λυχνίες LED και 3 κουμπιά, από τις ενδείξεις των λυχνιών P1 και P2 μπορείτε να γνωρίζετε σε ποια κατάσταση βρίσκεστε κάθε στιγμή. Ίσως σας βοηθήσει ο παρακάτω πίνακας με τις πιθανές καταστάσεις:
| Λυχνία LED P1 | ||||
|---|---|---|---|---|
| Αναμμένη | Αναβοσβήνει | Αναβοσβήνει γρήγορα | ||
| Λυχνία LED P3 |
Σβηστή | Προγραμματισμός επιπέδου I. "Οθόνη I" |
Κανονική λειτουργία |
Προγραμματισμός επιπέδου II. |
| Αναμμένη |
Προγραμματισμός επιπέδου I. |
- | - | |
Για να έχετε μια καλύτερη εικόνα, δείτε ακόμη ολόκληρο το διάγραμμα προγραμματισμού (κάντε κλικ για προβολή σε πλήρες μέγεθος):
Αν δεν μπορείτε να βρείτε λύση, μη διστάσετε να επικοινωνήσετε με την τεχνική υποστήριξή μας για μηχανισμούς κίνησης NICE.
Σύνδεση πρόσθετων εξωτερικών συσκευών στον μηχανισμό κίνησης
|
Εάν χρειάζεται να συνδέσετε στον μηχανισμό πρόσθετες συσκευές που απαιτούν εξωτερική τροφοδοσία (π.χ. ενδεικτικό φωτισμό, διακόπτης με κλειδί, αναγνώστες καρτών, κ.λπ.), συνδέστε τη συσκευή σύμφωνα με τις πληροφορίες δίπλα. Η παρεχόμενη τάση είναι 30 Vdc -30% έως +50% (κατά τη χρήση εφεδρικής μπαταρίας 24Vdc) με μέγιστο ρεύμα 200mA. |
||||||||||||
Ειδικές λειτουργίες της μονάδας ελέγχου
Διαγραφή μνήμης
- Αποσυνδέστε τη μονάδα ελέγχου από την παροχή ρεύματος (ή αφαιρέστε την ασφάλεια τροφοδοσίας F1) και περιμένετε μέχρι να σβήσουν όλες οι λυχνίες LED.
- Στη μονάδα ελέγχου πατήστε τα κουμπιά P1 και P2 και κρατήστε τα πατημένα (η μονάδα ελέγχου πρέπει να παραμένει χωρίς τροφοδοσία)
- Ενώ κρατάτε πατημένα τα κουμπιά P1 και P2, συνδέστε τη μονάδα ελέγχου στην παροχή ρεύματος (ή τοποθετήστε ξανά την ασφάλεια τροφοδοσίας)
- Ακριβώς μετά από 3 δευτερόλεπτα αφήστε τα κουμπιά (δηλαδή κατά τη διάρκεια του τρίτου δευτερολέπτου)
- Εάν η διαδικασία διαγραφής ολοκληρώθηκε με επιτυχία, όλες οι λυχνίες LED θα σβήσουν για ένα δευτερόλεπτο. Εάν αυτό δεν συμβεί και οι λυχνίες LED συνεχίσουν να αναβοσβήνουν, πρέπει να επαναλάβετε τη διαδικασία διαγραφής από την αρχή.
Για να ελέγξετε ότι η μνήμη διαγράφηκε σωστά, αποσυνδέστε τη μονάδα ελέγχου από την παροχή ρεύματος (ή αφαιρέστε την ασφάλεια τροφοδοσίας F1) και περιμένετε μέχρι να σβήσουν όλες οι λυχνίες LED. Μετά την επανασύνδεση στην παροχή ρεύματος, θα πρέπει εάν η διαγραφή ολοκληρώθηκε πλήρως, όλες οι λυχνίες LED να αναβοσβήσουν για περίπου έξι δευτερόλεπτα. Εάν οι λυχνίες LED αναβόσβησαν μόνο για τρία δευτερόλεπτα, πιθανότατα η διαγραφή δεν ήταν επιτυχής και πρέπει να επαναληφθεί.
Αντιμετώπιση προβλημάτων του μηχανισμού κίνησης
Εάν κάτι δεν σας είναι σαφές ή αντιμετωπίζετε οποιοδήποτε άλλο πρόβλημα, μπορείτε να επικοινωνήσετε με την τεχνική υποστήριξή μας για μηχανισμούς NICE.
Ανάλογα με τη φύση του προβλήματος
Κατά την εγκατάσταση (ή σε περίπτωση βλάβης του μηχανισμού κίνησης), ενδέχεται να αντιμετωπίσετε κάποιο από τα ακόλουθα προβλήματα:
|
Πρόβλημα |
Πιθανή λύση |
|---|---|
|
Δεν ανάβει καμία λυχνία LED |
Ελέγξτε αν η μονάδα ελέγχου τροφοδοτείται με ρεύμα. Μπορείτε να το διαπιστώσετε μετρώντας την τάση στις εισόδους 9-10 στην κλεμοσειρά, όπου η τιμή πρέπει να είναι περίπου 30Vdc ή 24Vdc όταν η τροφοδοσία γίνεται από μπαταρία. Δοκιμάστε να ελέγξετε και τις δύο ασφάλειες και, εάν χρειάζεται, αντικαταστήστε τις με καινούργιες ίδιων χαρακτηριστικών. |
|
Η λυχνία LED P1 αναβοσβήνει τακτικά, αλλά η κατάσταση των λυχνιών LED L1 έως L5 δεν αντιστοιχεί στις συνδεδεμένες συσκευές |
Αποσυνδέστε για λίγο τη μονάδα ελέγχου από την παροχή ρεύματος (ή αφαιρέστε την ασφάλεια τροφοδοσίας F1) και περιμένετε μέχρι να σβήσουν όλες οι λυχνίες LED· ενδέχεται να έχει κολλήσει στη λειτουργία προγραμματισμού. Στη συνέχεια, ελέγξτε όλες τις συνδέσεις των συσκευών στις εισόδους 11 έως 16. Μπορείτε να τις αποσυνδέσετε όλες και να τις επανασυνδέσετε μία προς μία, χρησιμοποιώντας τη μέθοδο αποκλεισμού. |
|
Η λυχνία LED P1 αναβοσβήνει κάθε 4 δευτερόλεπτα |
Η μονάδα ελέγχου βρίσκεται σε λειτουργία αναμονής |
|
Η διαδικασία εκμάθησης της κίνησης του φύλλου δεν ξεκινά |
Η διαδικασία εκμάθησης της κίνησης του φύλλου ξεκινά μόνο εάν δεν την έχετε εκτελέσει ακόμη ή εάν η μνήμη έχει διαγραφεί. Εάν η εκμάθηση της κίνησης της πύλης έγινε εσφαλμένα, θα πρέπει πρώτα να διαγράψετε τη μνήμη. |
|
Η διαδικασία εκμάθησης της κίνησης του φύλλου δεν έχει εκτελεστεί ποτέ, αλλά και πάλι δεν ξεκινά ή δεν λειτουργεί κανονικά |
Πρώτα ελέγξτε αν όλες οι συνδεδεμένες συσκευές και οι συσκευές ασφαλείας λειτουργούν σωστά. Βεβαιωθείτε ότι καμία συσκευή δεν ενεργοποιείται κατά τη διαδικασία εκμάθησης της κίνησης του φύλλου. Πριν ξεκινήσει η διαδικασία εκμάθησης, πρέπει οι λυχνίες LED των επαφών να ανάβουν σωστά και η λυχνία LED P1 να αναβοσβήνει μία φορά το δευτερόλεπτο. |
|
Η διαδικασία εκμάθησης της κίνησης του φύλλου ολοκληρώθηκε σωστά, αλλά η κίνηση δεν ξεκινά |
Ελέγξτε αν οι λυχνίες LED των συσκευών ασφαλείας FOTO, FOTO1 και ενδεχομένως του FOTO2 (εάν είναι συνδεδεμένες), καθώς και οι λυχνίες LED των συσκευών βηματικής λειτουργίας και της βοηθητικής εισόδου AUX είναι αναμμένες κατά τη διάρκεια της εντολής κίνησης. Εάν είναι ενεργοποιημένη η λειτουργία FOTOTEST, αλλά τα φωτοκύτταρα δεν λειτουργούν σωστά, η διαγνωστική λυχνία LED αναβοσβήνει 4 φορές. |
|
Η πύλη κινείται, αλλά σταματά κατά την κίνηση και αρχίζει να κινείται προς την αντίθετη κατεύθυνση |
I. Ενεργοποιούνται τα φωτοκύτταρα. Υπάρχουν διάφορες πιθανότητες:
Ελέγξτε τη σύνδεση των φωτοκυττάρων και τις αντίστοιχες λυχνίες LED. II. Μια δεύτερη πιθανότητα είναι ότι η πύλη είναι υπερβολικά βαριά για τον μηχανισμό κίνησης ή ότι εμποδίζεται από ισχυρούς ανέμους. Σε αυτήν την περίπτωση, ο μηχανισμός ανιχνεύει αυξημένη κατανάλωση ρεύματος και εκλαμβάνει την κατάσταση ως εμπόδιο (η κίνηση της πύλης μπορεί να σταματήσει ακόμη και με το χέρι). Η διαγνωστική λυχνία LED αναβοσβήνει μία φορά εάν το εμπόδιο ανιχνεύτηκε από τον κινητήρα M1 και δύο φορές εάν το εμπόδιο ανιχνεύτηκε από τον κινητήρα M2. Υπάρχουν δύο λύσεις: 1. Ενεργοποίηση της ρύθμισης βαριάς πύλης: Πρώτο επίπεδο (LED P1 αναμμένη): δεύτερο μέρος (LED P3 αναμμένη)
Ενεργοποίηση LED L4 Βαριές πόρτες
Δεύτερο επίπεδο
Στην παράμετρο Αμπερομετρική ευαισθησία (ισχύς μοτέρ) ρυθμίστε σε Όλες οι λυχνίες LED σβηστές: επίπεδο 6 (μέγ. αμπερομετρική λειτουργία)
|
Διαγνωστικός έλεγχος μέσω της λυχνίας LED P2
Υπό προετοιμασία.
Εγκατάσταση εφεδρικής μπαταρίας στην κεντρική μονάδα ελέγχου NICE MC424L
Εφεδρική μπαταρία NICE PS124 δεν περιλαμβάνεται στον βασικό εξοπλισμό του μηχανισμού κίνησης, αλλά μπορεί να παραγγελθεί επιπλέον. Χρησιμοποιείται σε περίπτωση διακοπής ρεύματος, οπότε ο μηχανισμός κίνησης της πύλης τροφοδοτείται από αυτήν. Η μπαταρία φορτίζεται συνεχώς από το ηλεκτρικό δίκτυο.
| 1. Ανοίξτε προς τα έξω το κλιπ στερέωσης της μονάδας ελέγχου 2. Ανασηκώστε τη βάση στήριξης της μονάδας ελέγχου |
3. Ανοίξτε προς τα έξω τη μονάδα ελέγχου 4. Σύρετε την μπαταρία κάτω από τη μονάδα ελέγχου 5. Κλείστε το κλιπ στερέωσης της μονάδας ελέγχου |
6. Αφαιρέστε το πλαστικό κάλυμμα του συνδέσμου |
|---|---|---|
 |
 |
 |
Τεχνικά χαρακτηριστικά της μονάδας ελέγχου NICE Moonclever MC424L
| Μοντέλο | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Περιγραφή τύπου | Ηλεκτρική μονάδα ελέγχου για την αυτόματη λειτουργία ανοιγόμενων αυλόπορτων. Παρέχεται μαζί με μονάδα ελέγχου NICE MCA2, αλλά χωρίς ραδιοφωνικό δέκτη. | ||||||||||||||||
| Τροφοδοσία | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Κατανάλωση ισχύος |
170W | ||||||||||||||||
| Εφεδρική τροφοδοσία | υπάρχει δυνατότητα αγοράς και εγκατάστασης εφεδρική μπαταρία NICE PS124 | ||||||||||||||||
| Έξοδος για φάρο | για έναν φάρο 24Vdc με λαμπτήρα μέγ. 25W (π.χ. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Ένδειξη εξόδου (S.C.A.) | - για έναν λαμπτήρα 24Vdc, μέγ. 5W (τάση εξόδου +50% -30%), μπορεί να ελέγχει μικρό ρελέ - ή για έναν λαμπτήρα 12Vac, μέγ. 25W ηλεκτρική κλειδαριά |
||||||||||||||||
| Έξοδος FOTOTEST | 24Vdc μέγ. 100mA | ||||||||||||||||
| Έξοδος παρελκομένων | 24Vdc μέγ. 200mA | ||||||||||||||||
| Είσοδος STOP | για κανονικά κλειστές επαφές και για συσκευές σταθερής αντίστασης 8,2K? | ||||||||||||||||
| Ραδιοφωνικός δέκτης | χωρίς δέκτη, υποδοχή "SM" για δέκτες NICE SMXI, NICE OXI κ.λπ. | ||||||||||||||||
| Είσοδος κεραίας | 50? για ομοαξονικό καλώδιο RG-58 (ή παρόμοιο) | ||||||||||||||||
| Χρόνος λειτουργίας | αυτόματη εκτίμηση | ||||||||||||||||
| Διάρκεια παύσης | ρυθμιζόμενη σε 5, 10, 20, 40, 80 δευτερόλεπτα | ||||||||||||||||
| Απενεργοποίηση μοτέρ μετά το κλείσιμο | ρυθμιζόμενη σε 0; 0,3; 0,7; 1,3; 2 δευτερόλεπτα | ||||||||||||||||
| Καθυστέρηση φύλλου κατά το άνοιγμα | ρυθμιζόμενη σε 5, 10, 20, 30, 40% του χρόνου λειτουργίας | ||||||||||||||||
| Καθυστέρηση φύλλου κατά το κλείσιμο | αυτόματη εκτίμηση | ||||||||||||||||
| Έξοδος μοτέρ M1 | για Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Έξοδος μοτέρ M2 | για Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Μέγιστα μήκη καλωδίων |
|
||||||||||||||||
| Θερμοκρασία λειτουργίας | -20°C έως +50°C | ||||||||||||||||
| Χρήση σε αλμυρά, όξινα και δυνητικά εκρηκτικά περιβάλλοντα | όχι | ||||||||||||||||
| Κατηγορία προστασίας | IP54 | ||||||||||||||||
| Διαστάσεις | 232×310×122 (π×μ×υ) | ||||||||||||||||
| Βάρος | 4,1kg |
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
