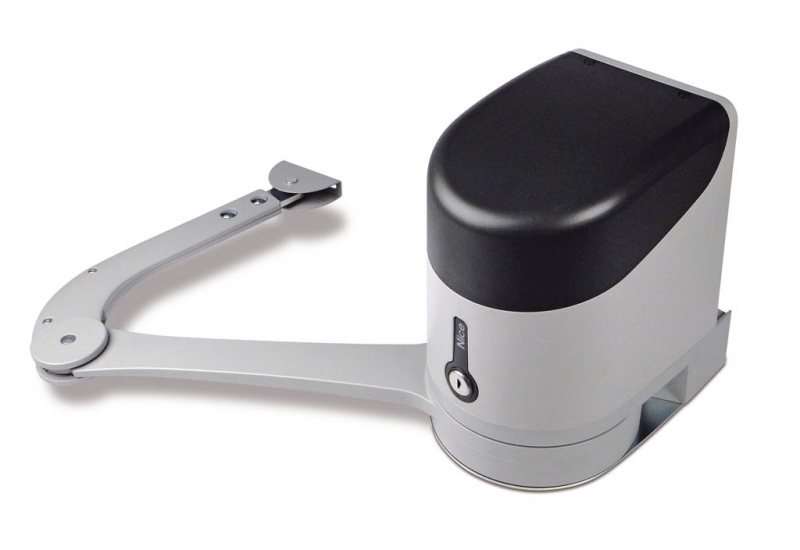

NICE Hyke HK7224 – μηχανισμός κίνησης ανοιγόμενης αυλόπορτας χωρίς μονάδα ελέγχου, για φύλλο πλάτους 3,5 m / βάρους 330 kg
| Διαθεσιμότητα προϊόντος: | έως 3 ημέρες | Τα προϊόντα αποστέλλονται συνήθως εντός 3 ημερών. |
|---|
έως 3 ημέρες
513,45 € με ΦΠΑ
| Βάρος |
|---|
| 9,50 kg |
Περιγραφή του προϊόντος NICE Hyke HK7224 – μηχανισμός κίνησης ανοιγόμενης αυλόπορτας χωρίς μονάδα ελέγχου, για φύλλο πλάτους 3,5 m / βάρους 330 kg
NICE HYKE HK7224 είναι αρθρωτός μη αναστρέψιμος μηχανισμός κίνησης για ένα φύλλο ανοιγόμενης αυλόπορτας. Διαθέτει μοτέρ 24 V DC με encoder και ρυθμιζόμενο αρθρωτό βραχίονα.
Το HK7224 δεν περιλαμβάνει μονάδα ελέγχου. Είναι το δεύτερο μοτέρ για δίφυλλη αυλόπορτα και συνδέεται στον μηχανισμό κίνησης NICE HYKE HK7024, ο οποίος ελέγχει ολόκληρο το σύστημα. Το HK7224 δεν πρέπει να συνδεθεί απευθείας στα 230 V. Η σύνδεση και οι ρυθμίσεις των παρελκομένων γίνονται στη μονάδα του HK7024.
Ο μηχανισμός κίνησης προορίζεται για φύλλα έως 3,5 m ή έως 330 kg σύμφωνα με το διάγραμμα εφαρμογής. Ο μηχανισμός κίνησης είναι επίσης κατάλληλος για εντατικότερη χρήση· η επιτρεπόμενη λειτουργία εξαρτάται από το φορτίο, την εγκατάσταση και τη θερμοκρασία. Σε περίπτωση διακοπής ρεύματος, μπορεί να απασφαλιστεί χειροκίνητα με κλειδί.
Μονάδα ελέγχου και συμβατά παρελκόμενα
Μία μονάδα ελέγχου στο HK7024 ελέγχει το ένα ή και τα δύο φύλλα. Η παρακάτω συνδεσμολογία και ο προγραμματισμός αφορούν το HKA2R10 με υποδοχή SM, οκτώ LED L1–L8 και επιλογέα μοτέρ 12 θέσεων. Πριν συνδέσετε τα παρελκόμενα, ελέγξτε τη σήμανση και τη διάταξη της πραγματικής πλακέτας.
| Τι | Γιατί | Τύπος |
|---|---|---|
| Μονάδα ελέγχου | Έλεγχος ενός ή δύο μοτέρ HYKE. Σύνδεση μοτέρ. |
|
| Δέκτης και τηλεχειριστήριο | Τηλεχειρισμός ανάλογα με την κωδικοποίηση του δέκτη. Σύζευξη και εντολές. | |
| Φωτοκύτταρα ασφαλείας | Προστασία της διέλευσης ανάλογα με τη θέση εγκατάστασης. Συνδεσμολογία και διευθυνσιοδότηση. |
|
| Προειδοποιητικός φάρος | Προειδοποίηση για την κίνηση και ένδειξη βλαβών. Έξοδος FLASH. |
|
| Ακμή ασφαλείας | Προστασία επικίνδυνων σημείων σε περίπτωση επαφής με εμπόδιο. Είσοδος STOP. |
|
| Χειρισμός με κλειδί | Ενεργοποίηση εντολής μέσω επαφής χωρίς τάση. Είσοδοι SbS, OPEN και CLOSE. |
|
| Απασφάλιση από έξω | Χειροκίνητο άνοιγμα, αν δεν μπορείτε να φτάσετε στον μηχανισμό κίνησης λόγω διακοπής ρεύματος. |
|
| Εφεδρική τροφοδοσία | Μερικοί κύκλοι λειτουργίας σε περίπτωση διακοπής ρεύματος. Επιλογή και σύνδεση μπαταρίας. |
|
| Ηλεκτρική κλειδαριά | Πρόσθετη ασφάλιση του φύλλου, ανάλογα με την κατασκευή του. Έξοδος ELS. |
|
Ξεχωριστός κινητήρας και έλεγχος πύλης
| Μοντέλο | Τι περιλαμβάνει και πώς χρησιμοποιείται |
|---|---|
| HK7024 | Μηχανισμός κίνησης με αρθρωτό βραχίονα, βάσεις στήριξης, χειροκίνητη απασφάλιση και ενσωματωμένη μονάδα ελέγχου. Κινεί ένα φύλλο ή, μαζί με το HK7224, δύο φύλλα. |
| HK7224 | Μηχανισμός κίνησης με αρθρωτό βραχίονα και χειροκίνητη απασφάλιση, χωρίς δική του μονάδα ελέγχου. Το δεύτερο φύλλο ελέγχεται από τη μονάδα του HK7024. |
| Ξεχωριστός μηχανισμός κίνησης και σετ | Ο δέκτης, το τηλεχειριστήριο, τα φωτοκύτταρα, ο φάρος και η εφεδρική μπαταρία δεν αποτελούν αυτομάτως μέρος κάθε ξεχωριστού μοτέρ. Ελέγξτε τον εξοπλισμό στο συγκεκριμένο σετ. |
Σετ για ένα ή δύο φύλλα
Τα σετ περιλαμβάνουν δέκτη OXIBD και τηλεχειριστήριο ON2E. Η έκδοση με φωτοκύτταρα περιλαμβάνει επιπλέον EPMB· η έκδοση με εξαρτήματα περιλαμβάνει επίσης ELDC. Δύο κινητήρες δεν αυξάνουν το όριο για ένα φύλλο.
| Ένα φύλλο | Μεμονωμένος μηχανισμός κίνησης | Δύο φύλλα |
|---|---|---|
1 × HK7024. Μία μονάδα ελέγχου HKA2R10. | Μεμονωμένος HK7224
Ένας κινητήρας. Χωρίς μονάδα ελέγχου. |
1 × HK7024 + 1 × HK7224. Μία μονάδα ελέγχου HKA2R10. |
Μήκος, βάρος και χώρος για τον μηχανισμό κίνησης
Τα 3,5 m και τα 330 kg είναι ξεχωριστά ανώτατα όρια. Με τον βραχίονα σε πλήρες μήκος, επιτρέπεται φύλλο μήκους 3,5 m και βάρους έως 200 kg ή φύλλο βάρους έως 330 kg και μήκους έως 1,8 m. Για ενδιάμεσες τιμές, συμβουλευτείτε το γράφημα με βάση το μήκος και το βάρος του κάθε φύλλου.
A = πλήρης βραχίονας, B = κοντός βραχίονας. Ο οριζόντιος άξονας δείχνει το μήκος του φύλλου σε μέτρα και ο κατακόρυφος το βάρος του σε κιλά. Με κοντό βραχίονα, χρησιμοποιήστε την κάτω καμπύλη B και άνοιγμα έως 90°. Μην εφαρμόζετε στον κοντό βραχίονα τα όρια του πλήρους βραχίονα.
Για τον ίδιο τον μηχανισμό κίνησης, απαιτείται ελεύθερος χώρος τοποθέτησης πλάτους τουλάχιστον 210 mm. Για την κίνηση του βραχίονα, ελέγξτε ολόκληρη την τροχιά του καθώς και την απόσταση από τον τοίχο ή τον φράχτη· οι παρακάτω διαστάσεις καθορίζουν τη γεωμετρία τοποθέτησης και όχι ένα καθολικό μέγεθος κολόνας.
Τοποθέτηση βάσεων και αρθρωτού βραχίονα
Η τοποθέτηση, η ηλεκτρική σύνδεση και οι δοκιμές πρέπει να πραγματοποιούνται από εξειδικευμένο τεχνικό. Πριν από τις εργασίες, αποσυνδέστε την τροφοδοσία δικτύου και τυχόν μπαταρία. Η πύλη πρέπει να κινείται εύκολα σε όλη την τροχιά της, να μην ανοίγει ή κλείνει μόνη της και τα σημεία στερέωσής της να μην υποχωρούν ελαστικά.
Η βάση στήριξης του κινητήρα πρέπει να τοποθετηθεί οριζόντια σε σταθερό υπόβαθρο. Στερεώστε τη βάση του βραχίονα στον φέροντα σκελετό του φύλλου, όχι σε αδύναμο πάνελ. Επιλέξτε τη θέση τοποθέτησης έτσι ώστε να υπάρχει ασφαλής πρόσβαση στο κλειδί και στον μοχλό απασφάλισης. Το σημείο τοποθέτησης δεν πρέπει να πλημμυρίζει· αν χρειάζεται, τοποθετήστε τον μηχανισμό κίνησης ψηλότερα από το έδαφος. Προετοιμάστε τη διαδρομή των καλωδίων έτσι ώστε να μην εισέρχονται νερό και συμπύκνωμα στον μηχανισμό κίνησης.
| Χώρος E | Επιλογή βραχίονα |
|---|---|
| E τουλάχιστον 650 mm | Πλήρες μήκος βραχίονα· προσδιορίστε τη γωνία και τις αποστάσεις A/B από το διάγραμμα τοποθέτησης. |
| E από 300 έως 650 mm | Κοντός βραχίονας· άνοιγμα έως 90° και αυστηρότερα όρια βάρους φύλλου σύμφωνα με το γράφημα. |
| E μικρότερο από 300 mm | Η συγκεκριμένη τοποθέτηση δεν επιτρέπεται. Επιλέξτε άλλη θέση ή άλλη κατάλληλη λύση. |
A είναι η θέση της βάσης στήριξης του μηχανισμού κίνησης σε σχέση με τον άξονα του μεντεσέ· B είναι η απόσταση του άξονα του μεντεσέ από την επιφάνεια τοποθέτησης, σύμφωνα με τα σχέδια. Και οι δύο τιμές δίνονται σε χιλιοστά.
- Μετρήστε το B και επιλέξτε την επιθυμητή γωνία ανοίγματος. Με πλήρη βραχίονα, η μέγιστη γωνία είναι 110°.
- Στο γράφημα, ξεκινήστε από την τιμή B και τραβήξτε οριζόντια γραμμή έως την περιοχή της επιθυμητής γωνίας. Από τα σημεία τομής, διαβάστε το επιτρεπόμενο εύρος A. Για παράδειγμα, για B = 200 mm και άνοιγμα 110°, η τιμή A είναι περίπου 300–345 mm.
- Συναρμολογήστε τον ίσιο και τον γωνιακό βραχίονα με τους πείρους και τους ασφαλιστικούς δακτυλίους. Οι βάσεις του μοτέρ και του φύλλου πρέπει μετά την εγκατάσταση να βρίσκονται στο ίδιο οριζόντιο επίπεδο.
- Χρησιμοποιήστε τη βάση του μοτέρ ως πρότυπο, σημειώστε τέσσερα σημεία στερέωσης και στερεώστε τη με κατάλληλα αγκύρια. Στερεώστε το μοτέρ στη βάση με τις δύο παρεχόμενες βίδες.
- Απασφαλίστε το μοτέρ. Με τον βραχίονα σε πλήρη έκταση, προσδιορίστε τη θέση της βάσης στο φύλλο με τον βραχίονα όσο το δυνατόν πιο εκτεταμένο, ώστε να σταματά στην ακραία θέση του. Στερεώστε τη βάση οριζόντια και ασφαλίστε τον πείρο με τον ασφαλιστικό δακτύλιο.
- Ελέγξτε χειροκίνητα ολόκληρη τη διαδρομή. Ο βραχίονας δεν πρέπει να χτυπά στον τοίχο, στον φράχτη ή στο φύλλο, ούτε η κίνησή του να δημιουργεί απροστάτευτο σημείο παγίδευσης ή διάτμησης. Στη συνέχεια ρυθμίστε τα στοπ και ασφαλίστε ξανά το μοτέρ.
Εγκατάσταση με κοντύτερο βραχίονα
Με κοντύτερο βραχίονα, επιλέξτε A από το εύρος 90°–95° στο διάγραμμα εγκατάστασης· το πραγματικό άνοιγμα του φύλλου παραμένει έως 90°. Η θέση της βάσης στο φύλλο καθορίζεται με το μοτέρ απασφαλισμένο: πιέστε τον γωνιακό βραχίονα πάνω στο κλειστό φύλλο μέχρι να φτάσει στην ακραία θέση του. Τηρείτε E τουλάχιστον 300 mm, άνοιγμα έως 90° και την κατώτερη καμπύλη ορίων. Κατά τη δοκιμαστική χειροκίνητη διάνοιξη, κρατήστε τη βάση κοντά στο φύλλο και βεβαιωθείτε ότι ούτε ο λυγισμένος βραχίονας ούτε η άρθρωσή του χτυπούν σε εμπόδιο. Στερεώστε τη βάση μόνο αφού ελέγξετε ολόκληρη τη διαδρομή.
Μηχανικά στοπ ανοίγματος και κλεισίματος
- Απασφαλίστε το μοτέρ και μετακινήστε χειροκίνητα το φύλλο στην επιθυμητή ανοικτή θέση.
- Στην κάτω πλευρά του μοτέρ, περιστρέψτε τον πλαστικό δίσκο A και ρυθμίστε το άνοιγμα κάτω από τον βραχίονα όπως φαίνεται στην εικόνα.
- Τοποθετήστε το στοπ B στην πλησιέστερη κατάλληλη θέση. Πρέπει να κουμπώσει σωστά· συγκρίνετε τις ενδείξεις OK/NO.
- Περιστρέψτε τον δίσκο έτσι ώστε το στοπ να μην μπορεί να πέσει έξω. Κάντε την ακριβή ρύθμιση με τη βίδα ρύθμισης C.
- Αν η πύλη δεν διαθέτει στοπ κλεισίματος στο έδαφος, ρυθμίστε με την ίδια διαδικασία και το στοπ κλεισίματος. Τέλος, σφίξτε καλά το παξιμάδι D ώστε να μην μπορεί να περιστραφεί ο δίσκος μόνος του.
- Μετά την αλλαγή της θέσης των στοπ, πραγματοποιήστε νέα εκμάθηση θέσεων και δοκιμές.
Χειροκίνητη απασφάλιση σε περίπτωση διακοπής ρεύματος
Πριν από την απασφάλιση, σταματήστε την κίνηση και αποσυνδέστε την τροφοδοσία. Βεβαιωθείτε ότι το φύλλο δεν μπορεί να κινηθεί μόνο του· όταν φυσάει, κρατήστε το υπό έλεγχο.
- Εισαγάγετε το κλειδί A και περιστρέψτε το κατά 90° δεξιόστροφα.
- Περιστρέψτε τον προεξέχοντα μοχλό B κατά 90° αριστερόστροφα. Μπορείτε να μετακινήσετε το φύλλο χειροκίνητα.
- Για να ασφαλίσετε ξανά, επαναφέρετε τον μοχλό στην κατακόρυφη θέση και πιέστε τον μέσα στην υποδοχή. Περιστρέψτε το κλειδί κατά 90° αριστερόστροφα και αφαιρέστε το.
- Αφού επαναφέρετε τον μοχλό στην υποδοχή, μετακινήστε χειροκίνητα το φύλλο λίγα εκατοστά προς την κατεύθυνση ανοίγματος, ώστε να ασφαλίσει πλήρως το σύστημα μετάδοσης. Πριν από την ηλεκτρική κίνηση, βεβαιωθείτε ότι ο μοχλός έχει εισαχθεί πλήρως και ότι ο μηχανισμός κίνησης είναι ασφαλισμένος. Αν υπάρχει βλάβη στο σύστημα ασφαλείας, μη χρησιμοποιείτε την πύλη μέχρι να αποκατασταθεί η αιτία.
Ηλεκτρική καλωδίωση κινητήρων και παρελκομένων
Πριν ανοίξετε το κάλυμμα, αποσυνδέστε την τροφοδοσία 230 V και την εφεδρική μπαταρία. Η σύνδεση της τροφοδοσίας και της προστατευτικής γείωσης πρέπει να γίνεται από εξειδικευμένο τεχνικό. Η εγκατάσταση πρέπει να διαθέτει διάταξη που επιτρέπει την πλήρη αποσύνδεση, ενώ τα καλώδια πρέπει να στερεώνονται ώστε να μην αποσπαστούν.
Ανοίξτε το κάλυμμα HK7024, ανασηκώστε τη μονάδα ελέγχου και περάστε τα καλώδια από την κάτω είσοδο. Στερεώστε το καλώδιο τροφοδοσίας με σφιγκτήρα καλωδίου. Το HK7224 λαμβάνει την τροφοδοσία του κινητήρα και ξεχωριστή γραμμή κωδικοποιητή από τη μονάδα ελέγχου HK7024.
| Καλωδίωση | Διατομή και μέγιστο μήκος |
|---|---|
| Τροφοδοσία δικτύου προς το HK7024 | 3 × 1,5 mm², έως 30 m. Για μεγαλύτερο μήκος τροφοδοσίας, 3 × 2,5 mm² και προστατευτική γείωση στην εγκατάσταση αυτοματισμού, σύμφωνα με τη μελέτη εγκατάστασης. |
| Δεύτερος κινητήρας HK7224 | 3 × 1,5 mm², έως 10 m. Δύο αγωγοί λειτουργίας και ένας προστατευτικός αγωγός, σύμφωνα με τους ακροδέκτες του κινητήρα. |
| Κωδικοποιητής δεύτερου κινητήρα | 2 × 1 mm², έως 10 m. Η καλωδίωση του κινητήρα και του κωδικοποιητή μπορεί να αντικατασταθεί από ένα καλώδιο 5 × 1,5 mm²· συνδέστε κάθε αγωγό στον αντίστοιχο ακροδέκτη. |
| BlueBUS | 2 × 0,5 mm², έως 20 m· για μήκος άνω των 20 m και έως 40 m, 2 × 1 mm². |
| Φάρος | 2 × 0,5 mm², έως 20 m. |
| Κεραία | Θωρακισμένο RG58, έως 20 m· συνιστάται μήκος μικρότερο από 5 m. |
| Διακόπτης OPEN/CLOSE | Δύο καλώδια 2 × 0,5 mm² ή ένα καλώδιο 4 × 0,5 mm², έως 50 m. |
| Ηλεκτρική κλειδαριά | 2 × 1 mm², έως 6 m. |
M1, M2 και κωδικοποιητές
Το M2 είναι το φύλλο που ανοίγει πρώτο· το M1 κλείνει πρώτο. Σε διάταξη μονόφυλλης πύλης χρησιμοποιείται η έξοδος M2 και η αντίστοιχη είσοδος ENC2· το M1 παραμένει αχρησιμοποίητο. Σε διάταξη με δύο φύλλα, αντιστοιχίστε σε κάθε κινητήρα τον δικό του κωδικοποιητή. Χρησιμοποιήστε τον τυπικό κινητήρα HK7224 που αντιστοιχεί σε αυτή τη διάταξη.
Στους ακροδέκτες του κινητήρα, συνδέστε τους αγωγούς λειτουργίας στις δύο ακραίες επαφές με την ένδειξη M· ο προστατευτικός αγωγός συνδέεται στον ακροδέκτη με το σύμβολο γείωσης. Συνδέστε τους κωδικοποιητές στα αντίστοιχα ζεύγη ENC1/ENC2 χωρίς πολικότητα. Για να διορθώσετε τη φορά, αφού αποσυνδέσετε την τροφοδοσία, αντιστρέψτε μόνο τους δύο ακραίους αγωγούς λειτουργίας του συγκεκριμένου κινητήρα, όχι τον προστατευτικό αγωγό.
Διάγραμμα μονάδας ελέγχου HKA2
Υπόμνημα:
- FLASH = φάρος
- EL/ELS = ηλεκτρική κλειδαριά
- OGI = ενδεικτική λυχνία ανοικτής πύλης
- TX/RX = πομπός/δέκτης φωτοκυττάρων
- NO = επαφή κανονικά ανοικτή
- NC = επαφή κανονικά κλειστή.
Το διάγραμμα παρουσιάζει τις εισόδους και τις λειτουργίες τους· επιλέξτε τον εξοπλισμό ανάλογα με τη συγκεκριμένη διάταξη.
Ακροδέκτες παρελκομένων, τάση και πολικότητα
| Ακροδέκτης | Λειτουργία και σύνδεση |
|---|---|
| Βοηθητική τροφοδοσία | SbS (+) και STOP (−), 24 V DC, έως 200 mA συνολικά. Χρησιμοποιήστε τη βοηθητική επαφή τροφοδοσίας στον ακροδέκτη SbS ως θετικό πόλο και τη βοηθητική επαφή τροφοδοσίας στον ακροδέκτη STOP ως αρνητικό πόλο. Πριν από τη σύνδεση, ελέγξτε τις αντίστοιχες επαφές στην εγκατεστημένη πλακέτα· ολόκληρο το ζεύγος της εισόδου εντολής δεν αποτελεί έξοδο τροφοδοσίας. Πρόκειται για τροφοδοσία μικρών παρελκομένων, όχι για τροφοδοσία κινητήρα, φάρου ή ηλεκτρικής κλειδαριάς. |
| BlueBUS | Δύο αγωγοί για επικοινωνία και τροφοδοσία· χωρίς πολικότητα +/−. Έως 15 μονάδες BlueBUS, ανάλογα με την κατανάλωση των συσκευών. EPMB συνδέονται παράλληλα. |
| FLASH | Για τη λειτουργία του φάρου 12 V DC, έως 21 W· κατάλληλος ELDC. Συνδέστε την τροφοδοσία DC σύμφωνα με τις ενδείξεις των συγκεκριμένων ακροδεκτών και της συσκευής. Μην συμπεραίνετε την πολικότητα από τη διπλανή έξοδο· αν οι ενδείξεις στην πλακέτα δεν είναι ευανάγνωστες, η συνδεσμολογία πρέπει να ελεγχθεί από τεχνικό. |
| ELS | 12 V AC, έως 15 VA για ηλεκτρική κλειδαριά· στην AC δεν διακρίνεται θετικός και αρνητικός πόλος. Με L5 = ON, μετατρέπεται σε έξοδο φωτισμού 24 V DC (−30/+50 %), έως 4 W. Όταν αλλάζετε λειτουργία, επιλέξτε συσκευή κατάλληλη για αυτήν την τάση και τηρήστε την πολικότητα DC. |
| OGI | Ενδεικτική λυχνία ανοιχτής πύλης 24 V DC (−30/+50 %), έως 4 W· υπάρχει δυνατότητα ελέγχου μικρού ρελέ. Με L8 = ON, μετατρέπεται σε ενδεικτική λυχνία συντήρησης. Για συσκευή με καθορισμένη πολικότητα DC, ελέγξτε την ένδειξη της εξόδου στην ίδια την πλακέτα. |
| SbS | Εντολή βήμα προς βήμα μέσω επαφής NO χωρίς δυναμικό, χωρίς πολικότητα. Μην τροφοδοτείτε την είσοδο με εξωτερική τάση. |
| OPEN / CLOSE | Άνοιγμα / κλείσιμο μέσω επαφών NO χωρίς δυναμικό, χωρίς πολικότητα. Με L7 = ON, το CLOSE μπορεί να αλλάξει σε μερικό άνοιγμα. |
| STOP | Είσοδος NC, NO ή 8,2 kΩ, ανάλογα με τη συσκευή που έχει απομνημονευτεί. Δεν πρόκειται για καθολικό ζεύγος τροφοδοσίας· η συνδεσμολογία των επαφών περιγράφεται παρακάτω. |
Η βοηθητική τροφοδοσία και η επαφή εντολής είναι διαφορετικές λειτουργίες. Μην τροφοδοτείτε τα παρελκόμενα μέσω και των δύο επαφών ενός ζεύγους SbS ή STOP και μην βραχυκυκλώνετε το ζεύγος κατά την άντληση τροφοδοσίας. Στο HKA2R10, η βοηθητική τροφοδοσία παραμένει διαθέσιμη ακόμη και όταν είναι ενεργοποιημένη η λειτουργία Standby.
STOP, ευαίσθητη ακμή ασφαλείας και ενσωματωμένη ανθρωποθυρίδα
Μετά την αλλαγή της απομνημονευμένης κατάστασης, το STOP σταματά αμέσως την κίνηση και εκτελεί μια σύντομη αναστροφή. Πολλαπλές επαφές NO συνδέονται παράλληλα, ενώ πολλαπλές επαφές NC συνδέονται σε σειρά. Σχεδιάστε τη συνδεσμολογία των ωμικών ευαίσθητων ακμών ασφαλείας σύμφωνα με τη συγκεκριμένη συσκευή· μην τις συνδυάζετε με τυχαία γεφύρωση.
Αν το φύλλο περιλαμβάνει ανθρωποθυρίδα, η επαφή ελέγχου της πρέπει να εμποδίζει την ηλεκτρική κίνηση όταν είναι ανοιχτή. Μετά από κάθε αλλαγή στη συνδεσμολογία STOP, εκτελέστε εκμάθηση συσκευών και ελέγχους ασφαλείας. Τα φωτοκύτταρα και η ευαίσθητη ακμή προστατεύουν από διαφορετικά επικίνδυνα σημεία· το ένα δεν αντικαθιστά αυτόματα το άλλο.
Φωτοκύτταρα BlueBUS
Συνδέστε τον πομπό TX και τον δέκτη RX των φωτοκυττάρων EPMB με δύο αγωγούς στο BlueBUS χωρίς πολικότητα. Κάθε ζεύγος πρέπει να έχει την ίδια διευθυνσιοδότηση στον TX και στον RX και διαφορετική διευθυνσιοδότηση από τα υπόλοιπα ζεύγη. Μετά τη σύνδεση ή την αφαίρεση συσκευής, επαναλάβετε την εκμάθηση.
| Διεύθυνση | Τι προστατεύει και πώς αντιδρά |
|---|---|
| PHOTO / PHOTO II | PHOTO περίπου στα 50 cm, PHOTO II περίπου στα 100 cm· εξωτερικά ζεύγη. Κατά το κλείσιμο, σταματά και αντιστρέφει την κίνηση. |
| PHOTO1 / PHOTO1 II | PHOTO1 περίπου στα 50 cm, PHOTO1 II περίπου στα 100 cm· εσωτερικά ζεύγη. Κατά το κλείσιμο, σταματά και αντιστρέφει την κίνηση· κατά το άνοιγμα, σταματά και συνεχίζει μόλις αποδεσμευτεί η δέσμη. |
| PHOTO2 / PHOTO2 II | Προστασία της περιοχής ανοίγματος. Κατά το άνοιγμα, σταματά και αντιστρέφει την κίνηση. |
| PHOTO3 | Δεν επιτρέπεται για αυτήν τη συνδεσμολογία HYKE. |
Η θέση των γεφυρών πρέπει να αντιστοιχεί στην επιλεγμένη λειτουργία και όχι μόνο στο σημείο όπου είναι τοποθετημένο φυσικά το φωτοκύτταρο. Μπορείτε επίσης να βρείτε την πλήρη διευθυνσιοδότηση και τη συνδεσμολογία στην κάρτα EPMB.
Πρώτη εκκίνηση και έλεγχος της μονάδας ελέγχου
Όλα τα κουμπιά και οι λυχνίες LED που αναφέρονται παρακάτω βρίσκονται στη μονάδα ελέγχου στο HK7024. Το HK7224 δεν διαθέτει δικό του προγραμματισμό. Πριν συνδέσετε την τροφοδοσία, τα καλώδια, τα τερματικά στοπ, τα καλύμματα και τα προστατευτικά εξαρτήματα πρέπει να έχουν τοποθετηθεί με ασφάλεια.
- Τοποθετήστε τα φύλλα περίπου στη μέση της διαδρομής, ασφαλίστε τους μειωτήρες των κινητήρων και ελευθερώστε τον χώρο κίνησης.
- Μετά τη σύνδεση της τροφοδοσίας, η λυχνία LED BlueBUS πρέπει να αναβοσβήνει περίπου μία φορά το δευτερόλεπτο. Οι λυχνίες LED τόσο στον TX όσο και στον RX των φωτοκυττάρων πρέπει να δείχνουν ότι τροφοδοτούνται, ενώ ο φάρος FLASH πρέπει να παραμένει σβηστός.
- Αν λείπει η τροφοδοσία ή είναι ασυνήθιστη, απενεργοποιήστε τη μονάδα και ελέγξτε τη συνδεσμολογία και τις ασφάλειες. Μην προχωρήσετε στην εκμάθηση αν έχει διαπιστωθεί πρόβλημα.
- Πριν από την εκμάθηση των θέσεων, επιλέξτε τον σωστό κινητήρα με τον επιλογέα και εκτελέστε εκμάθηση συσκευών.
Επιλογέας τύπου κινητήρα 12 θέσεων
Για τυπικούς κινητήρες Για τα HK7024 + HK7224, ρυθμίστε το DIP 10 = ON και όλες τις υπόλοιπες θέσεις 1–9, 11 και 12 = OFF. Στο Oview, η αντίστοιχη ένδειξη είναι HYKE. Ρυθμίζετε τον επιλογέα χωρίς τροφοδοσία και πάντα πριν από την εκμάθηση των θέσεων. Η ρύθμιση για το HYKE HS δεν ισχύει εδώ.
Εκμάθηση συσκευών BlueBUS και STOP
- Πατήστε ταυτόχρονα και κρατήστε πατημένα τα Open ▲ + Stop/Set.
- Όταν οι L1 και L2 αρχίσουν να αναβοσβήνουν γρήγορα, έπειτα από περίπου 3 δευτερόλεπτα, αφήστε και τα δύο κουμπιά.
- Περιμένετε να ολοκληρωθεί η αναγνώριση. Η λυχνία STOP πρέπει να είναι αναμμένη και οι L1/L2 σβηστές. Οι L3/L4 μπορεί να αρχίσουν να αναβοσβήνουν, ζητώντας την εκμάθηση των θέσεων.
- Η εκμάθηση απαιτείται και χωρίς συνδεδεμένα φωτοκύτταρα, καθώς και κάθε φορά που προστίθεται ή αφαιρείται συσκευή. Στη συνέχεια, επαναλάβετε τους ελέγχους ασφαλείας.
Εκμάθηση θέσεων φύλλων
Πρέπει πρώτα να έχουν εκμαθηθεί οι συσκευές και να έχει ρυθμιστεί σωστά ο επιλογέας κινητήρα. Τα μηχανικά τερματικά στοπ πρέπει να είναι σταθερά και η δύναμη κατάλληλη για την πύλη. Κατά την εκμάθηση, παρακολουθείτε και τους δύο κινητήρες και ολόκληρο τον χώρο κίνησης.
Αυτόματη εκμάθηση
- Πατήστε ταυτόχρονα και κρατήστε πατημένα τα Stop/Set + Close ▼.
- Όταν οι L3 και L4 αρχίσουν να αναβοσβήνουν γρήγορα, έπειτα από περίπου 5 δευτερόλεπτα, αφήστε τα κουμπιά.
- Η μονάδα εκτελεί αργό κλείσιμο του M1 μέχρι το στοπ, αργό κλείσιμο του M2 μέχρι το στοπ, αργό άνοιγμα των M2 και M1 μέχρι τα στοπ και, τέλος, γρήγορο κλείσιμο και των δύο φύλλων. Με έναν κινητήρα, γίνεται εκμάθηση μόνο του αντίστοιχου φύλλου M2.
- Η επιτυχής ολοκλήρωση επιβεβαιώνεται όταν σβήσουν οι L3 και L4. Στη συνέχεια, ελέγξτε μερικούς κανονικούς κύκλους ανοίγματος και κλεισίματος.
- Αν η κατεύθυνση ή η σειρά είναι λανθασμένη, διακόψτε την κίνηση με το κουμπί Open ή Close. Πριν από την επισκευή, αποσυνδέστε το δίκτυο και την μπαταρία. Αν έχουν αντιμετατεθεί τα M1/M2, αντιμεταθέστε και τους κωδικοποιητές τους· αν η κατεύθυνση είναι λανθασμένη, αντιμεταθέστε τους δύο ακραίους αγωγούς λειτουργίας του συγκεκριμένου κινητήρα.
- Αν ενεργοποιηθεί φωτοκύτταρο ή STOP, η εκμάθηση διακόπτεται και η L1 αρχίζει να αναβοσβήνει. Αφού διορθωθεί η αιτία, επαναλάβετε τη διαδικασία από την αρχή.
Χειροκίνητη εκμάθηση και σημασία των θέσεων
Η χειροκίνητη εκμάθηση επιτρέπει τη ρύθμιση των θέσεων ξεχωριστά. Με σύντομο πάτημα του Open/Close αλλάζει η λυχνία LED· με παρατεταμένο πάτημα κινείται ο κινητήρας. Η θέση 0 είναι το στοπ κλεισίματος, η θέση 1 το στοπ ανοίγματος και η A η επιθυμητή ενδιάμεση θέση στάσης κατά το άνοιγμα.
| LED – θέση | Τι αποθηκεύεται |
|---|---|
| L1 – 0/M1 | Πλήρες κλείσιμο του φύλλου M1 στο μηχανικό στοπ. |
| L2 – 0/M2 | Πλήρες κλείσιμο του φύλλου M2 στο μηχανικό στοπ. |
| L3 – SA/M2 | Μετατόπιση κατά το άνοιγμα: αφού περάσει από αυτή τη θέση, το M2 μπορεί να αρχίσει να ανοίγει το M1. |
| L4 – A/M1 | Επιθυμητή θέση διακοπής του ανοίγματος του M1. |
| L5 – A/M2 | Επιθυμητή θέση διακοπής του ανοίγματος του M2. |
| L6 – SC/M1 | Μετατόπιση κατά το κλείσιμο: αφού περάσει από αυτή τη θέση, το M1 μπορεί να αρχίσει να κλείνει το M2. |
| L7 – 1/M1 | Πλήρες άνοιγμα του M1 στο μηχανικό στοπ. |
| L8 – 1/M2 | Πλήρες άνοιγμα του M2 στο μηχανικό στοπ. |
- Πατήστε τα Stop/Set + Close και αφήστε τα μόλις αρχίσει να αναβοσβήνει το L1, περίπου μετά από 3 δευτερόλεπτα. Για χειροκίνητη εκμάθηση, μην περιμένετε τα L3/L4, που ενεργοποιούν την αυτόματη εκμάθηση.
- Με τον επιλεγμένο κινητήρα, κρατήστε πατημένο το Open ή το Close για να τον μετακινήσετε στην επιθυμητή θέση. Αφήστε το κουμπί όταν θέλετε να σταματήσει η κίνηση.
- Για αποθήκευση, κρατήστε πατημένο το Stop/Set για τουλάχιστον 3 δευτερόλεπτα. Όσο το κρατάτε πατημένο, η αντίστοιχη LED ανάβει σταθερά μετά από περίπου 2 δευτερόλεπτα. Αφήστε το κουμπί μόνο αφού περάσουν τουλάχιστον 3 δευτερόλεπτα· τότε θα αρχίσει να αναβοσβήνει η επόμενη LED.
- Συνεχίστε έως το L8. Ανάμεσα στα πατήματα, αφήνετε διάστημα μικρότερο από 10 δευτερόλεπτα· μεγαλύτερο διάστημα τερματίζει τη διαδικασία και διατηρεί τις αλλαγές που έχουν αποθηκευτεί έως τότε.
Με έναν κινητήρα M2: επιβεβαιώστε τις μη χρησιμοποιούμενες θέσεις L1 και L7 κρατώντας πατημένο το Stop/Set για τουλάχιστον 3 δευτερόλεπτα. Παραλείψτε τα L3, L4 και L6 πατώντας σύντομα το Open/Close. Αποθηκεύστε τις θέσεις L2, L5 και L8 για το πραγματικό φύλλο M2.
Μικτή εκμάθηση
Εκτελέστε πρώτα την αυτόματη εκμάθηση. Στη συνέχεια, εισέλθετε στη χειροκίνητη λειτουργία πατώντας Stop/Set + Close και αφήστε τα όταν αναβοσβήνει το L1. Επιλέξτε τη θέση με ένα σύντομο πάτημα του Open/Close, προσαρμόστε τη με την κίνηση και αποθηκεύστε την όπως στη χειροκίνητη εκμάθηση. Με αυτόν τον τρόπο προσαρμόζονται τα A, SA και SC· αφήστε τις ακραίες θέσεις 0 και 1 όπως έχουν εκμαθευτεί από τα στοπ. Τερματίστε τη διαδικασία επιλέγοντας την LED που αναβοσβήνει μετά το L8.
Δοκιμές πριν από την παράδοση
- Αφού αποσυνδέσετε όλες τις πηγές τροφοδοσίας, απασφαλίστε τον κινητήρα και ελέγξτε τη χειροκίνητη κίνηση σε όλη τη διαδρομή. Για τη δοκιμή, ο κατασκευαστής ορίζει μέγιστη δύναμη 390 N για τη χειροκίνητη κίνηση· η τιμή αυτή δεν υποκαθιστά την επιλογή του κινητήρα ούτε τη μέτρηση της δύναμης πρόσκρουσης.
- Αφού ασφαλίσετε την πύλη και αποκαταστήσετε την τροφοδοσία, ελέγξτε το άνοιγμα, το κλείσιμο, τη διακοπή, την επιβράδυνση και τη σωστή επικάλυψη των φύλλων.
- Δοκιμάστε ξεχωριστά κάθε φωτοκύτταρο, ευαίσθητη ακμή και επαφή ελέγχου της μικρής πύλης. Εξαλείψτε όλους τους κινδύνους παγίδευσης και διάτμησης στην περιοχή των βραχιόνων.
- Ο τεχνικός πρέπει να ελέγξει τις δυνάμεις και να παραδώσει το εγχειρίδιο χρήσης, τη διαδικασία απασφάλισης και το πρόγραμμα συντήρησης. Χρησιμοποιήστε την πύλη μόνο αφού ολοκληρωθούν επιτυχώς οι δοκιμές.
Ρυθμίσεις της μονάδας HKA2R10
Open ▲ επιλέγει ή ανοίγει, Stop/Set σταματά και επιβεβαιώνει, Close ▼ επιλέγει ή κλείνει. Το τέταρτο κουμπί δεν χρησιμοποιείται. Κρατώντας πατημένο το Stop/Set για περισσότερο από 5 δευτερόλεπτα, ανοίγει ο προγραμματισμός όταν αναβοσβήνει το L1.
Επίπεδο I – ενεργοποίηση και απενεργοποίηση λειτουργιών
- Κρατήστε πατημένο το Stop/Set μέχρι να αρχίσει να αναβοσβήνει το L1 και αφήστε το.
- Με τα Open/Close επιλέξτε την LED της αντίστοιχης λειτουργίας. Πατήστε σύντομα το Stop/Set για να αλλάξετε κατάσταση: σύντομο αναβόσβημα = OFF, παρατεταμένο αναβόσβημα = ON.
- Για την επόμενη λειτουργία, επαναλάβετε την επιλογή και την αλλαγή. Για αποθήκευση και έξοδο, μην πατήσετε κανένα κουμπί για 10 δευτερόλεπτα.
| LED – λειτουργία και σημασία | Κατάσταση |
|---|---|
| L1 – Αυτόματο κλείσιμο ON: μετά το άνοιγμα, η πύλη κλείνει αφού παρέλθει ο καθορισμένος χρόνος αναμονής. OFF: ημιαυτόματη λειτουργία. Ο εργοστασιακός χρόνος αναμονής είναι 30 s. | ON / OFF Εργοστασιακή ρύθμιση: OFF |
| L2 – Κλείσιμο μετά από φωτοκύτταρο ON: όταν είναι ενεργό το αυτόματο κλείσιμο, η ενεργοποίηση του φωτοκυττάρου μειώνει τον χρόνο αναμονής στα 5 s. Αν το αυτόματο κλείσιμο είναι απενεργοποιημένο, η ενεργοποίηση του φωτοκυττάρου ξεκινά το κλείσιμο μετά τον καθορισμένο χρόνο αναμονής. | ON / OFF Εργοστασιακή ρύθμιση: OFF |
| L3 – Πάντα κλείσιμο ON: αν επανέλθει το ρεύμα ενώ η πύλη είναι ανοιχτή, η μονάδα αρχίζει να την κλείνει μετά από 10 s, με προειδοποιητικό αναβόσβημα για 5 s. OFF: μετά την επαναφορά του ρεύματος, η πύλη δεν κινείται αυτόματα. | ON / OFF Εργοστασιακή ρύθμιση: OFF |
| L4 – Αναμονή όλων ON: περίπου 1 λεπτό μετά την κίνηση, απενεργοποιεί το BlueBUS και τις περισσότερες LED· μια εντολή επαναφέρει τη λειτουργία με μικρή καθυστέρηση. OFF: αυτή η λειτουργία εξοικονόμησης ενέργειας είναι απενεργοποιημένη. Η βοηθητική τροφοδοσία SbS/STOP στο R10 παραμένει διαθέσιμη. | ON / OFF Εργοστασιακή ρύθμιση: OFF |
| L5 – ELS ως φωτισμός ON: η έξοδος ELS λειτουργεί ως φωτισμός στα 24 V DC (−30/+50 %), έως 4 W. OFF: το ELS ελέγχει ηλεκτρική κλειδαριά στα 12 V AC, έως 15 VA. Προσαρμόστε τον εξοπλισμό και την καλωδίωση στην επιλεγμένη λειτουργία. | ON / OFF Εργοστασιακή ρύθμιση: OFF |
| L6 – Προειδοποιητικό αναβόσβημα ON: ο φάρος αναβοσβήνει για 3 s πριν από την κίνηση. OFF: αρχίζει να αναβοσβήνει ταυτόχρονα με την κίνηση. | ON / OFF Εργοστασιακή ρύθμιση: OFF |
| L7 – CLOSE ως μερικό άνοιγμα ON: η είσοδος CLOSE δίνει εντολή για μερικό άνοιγμα 1. OFF: δίνει εντολή κλεισίματος. | ON / OFF Εργοστασιακή ρύθμιση: OFF |
| L8 – OGI ως ένδειξη συντήρησης ON: το OGI υποδεικνύει ότι απαιτείται συντήρηση. OFF: το OGI υποδεικνύει ότι η πύλη είναι ανοιχτή. Το όριο ρυθμίζεται στο επίπεδο II/L7. | ON / OFF Εργοστασιακή ρύθμιση: OFF |
Επίπεδο II – ρυθμιζόμενες παράμετροι
- Κρατήστε πατημένο το Stop/Set μέχρι να αρχίσει να αναβοσβήνει το L1 και αφήστε το.
- Με τα Open/Close επιλέξτε την LED εισόδου της επιθυμητής παραμέτρου.
- Κρατήστε πατημένο το Stop/Set. Μετά από περίπου 3 s ανάβει η LED τιμής της τρέχουσας ρύθμισης. Ενώ συνεχίζετε να κρατάτε πατημένο το Stop/Set, μετακινήστε την με το κουμπί Open ή Close.
- Αφήστε το Stop/Set. Για αποθήκευση και έξοδο, μην πατήσετε κανένα κουμπί για 10 δευτερόλεπτα.
Η έντονη γραφή υποδεικνύει την εργοστασιακή ρύθμιση του HKA2R10. Η LED εισόδου υποδεικνύει την παράμετρο· η LED τιμής υποδεικνύει την τιμή της. Ο ίδιος αριθμός LED στις δύο στήλες δεν σημαίνει απαραίτητα το ίδιο πράγμα.
| LED εισόδου – όνομα και περιγραφή | LED ρύθμισης – τιμή |
|---|---|
| L1 – Χρόνος αναμονής Χρόνος πριν από το αυτόματο κλείσιμο· ισχύει μόνο όταν είναι ενεργοποιημένο το κλείσιμο. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Βηματική λειτουργία Ακολουθία SbS και σχετικών εντολών· οι L4, L5, L7 και L8 αλλάζουν επίσης τη λειτουργία OPEN/CLOSE. | L1 – Άνοιγμα – διακοπή – κλείσιμο – διακοπή L2 – Άνοιγμα – διακοπή – κλείσιμο – άνοιγμα L3 – Άνοιγμα – κλείσιμο – άνοιγμα – κλείσιμο L4 – Οικιακή λειτουργία: κατά το άνοιγμα, οι εντολές SbS/OPEN δεν έχουν αποτέλεσμα, ενώ η CLOSE αντιστρέφει την κίνηση προς κλείσιμο· κατά το κλείσιμο, οι SbS/OPEN αντιστρέφουν την κίνηση προς άνοιγμα, ενώ η CLOSE δεν έχει αποτέλεσμα. L5 – Οικιακή λειτουργία 2: οι αντιδράσεις είναι ίδιες με την L4· αν η εντολή παραμείνει πατημένη για πάνω από 2 s, προκαλείται STOP. L6 – Βηματική λειτουργία 2: εντολή διάρκειας μικρότερης από 2 s προκαλεί μερικό άνοιγμα. L7 – Εντολή με παρατεταμένο πάτημα: η κίνηση συνεχίζεται μόνο όσο διαρκεί η εντολή· σταματά όταν αφήσετε το κουμπί. L8 – Ημιαυτόματο άνοιγμα, κλείσιμο μόνο όσο διαρκεί το πάτημα της εντολής. |
| L3 – Ταχύτητα κινητήρων Ταχύτητα κανονικής κίνησης· μετά την αλλαγή, ελέγξτε την ασφάλεια, τις δυνάμεις και την επιβράδυνση. | L1 – Πολύ αργή L2 – Αργή L3 – Μεσαία L4 – Γρήγορη L5 – Πολύ γρήγορη L6 – Μέγιστη L7 – Ανοίγει γρήγορα, κλείνει αργά L8 – Ανοίγει με τη μέγιστη ταχύτητα, κλείνει με μεσαία ταχύτητα |
| L4 – Αποσυμπίεση μετά το κλείσιμο Μια σύντομη αντίστροφη κίνηση εκτονώνει την υπολειπόμενη πίεση, διασφαλίζει το σωστό κλείσιμο και διευκολύνει την απασφάλιση με το χέρι. | L1 – Χωρίς αποσυμπίεση L2 – Επίπεδο 1 – ελάχιστο, περίπου 100 ms L3 – Επίπεδο 2 L4 – Επίπεδο 3 L5 – Επίπεδο 4 L6 – Επίπεδο 5 L7 – Επίπεδο 6 L8 – Επίπεδο 7 – μέγιστο, περίπου 800 ms |
| L5 – Ισχύς κινητήρων Ισχύς και των δύο κινητήρων. Η υψηλότερη τιμή δεν υποκαθιστά την αποκατάσταση της τριβής· μετά την αλλαγή απαιτούνται δοκιμές των δυνάμεων πρόσκρουσης. | L1 – Επίπεδο 1 – ελάχιστο L2 – Επίπεδο 2 L3 – Επίπεδο 3 L4 – Επίπεδο 4 L5 – Επίπεδο 5 L6 – Επίπεδο 6 L7 – Επίπεδο 7 L8 – Επίπεδο 8 – μέγιστο |
| L6 – Πεζή και μερική διέλευση Κατά το άνοιγμα για πεζούς κινείται το M2. Όταν υπάρχουν και τα δύο φύλλα, τα κλάσματα αφορούν τη μικρότερη από τις απομνημονευμένες γωνίες τους. | L1 – Πεζή διέλευση 1 – M2 στο 1/4 L2 – Πεζή διέλευση 2 – M2 στο 1/2 L3 – Πεζή διέλευση 3 – M2 στα 3/4 L4 – Πεζή διέλευση 4 – πλήρες άνοιγμα του M2 L5 – Μερικό άνοιγμα 1 – και τα δύο φύλλα στο 1/4 της μικρότερης γωνίας L6 – Μερικό άνοιγμα 2 – και τα δύο φύλλα στο 1/2 της μικρότερης γωνίας L7 – Μερικό άνοιγμα 3 – και τα δύο φύλλα στα 3/4 της μικρότερης γωνίας L8 – Μερικό άνοιγμα 4 – και τα δύο φύλλα στη μικρότερη απομνημονευμένη γωνία |
| L7 – Υπενθύμιση συντήρησης Αριθμός κύκλων λειτουργίας μέχρι την υπενθύμιση. Δεν αντικαθιστά τα τακτικά διαστήματα σέρβις. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Ιστορικό βλαβών Εμφανίζει το αποτέλεσμα των τελευταίων οκτώ κύκλων λειτουργίας. Μετά την επιλογή, μετρήστε τις αναλαμπές του BlueBUS και συμβουλευτείτε τον πίνακα διάγνωσης. | L1 – 1ος κύκλος λειτουργίας – πιο πρόσφατος L2 – 2ος κύκλος λειτουργίας L3 – 3ος κύκλος λειτουργίας L4 – 4ος κύκλος λειτουργίας L5 – 5ος κύκλος λειτουργίας L6 – 6ος κύκλος λειτουργίας L7 – 7ος κύκλος λειτουργίας L8 – 8ος κύκλος λειτουργίας – παλαιότερος |
Μετά από αλλαγή της ισχύος, της ταχύτητας ή των θέσεων, ελέγξτε ολόκληρη τη διαδρομή, τα φωτοκύτταρα, το STOP και τις δυνάμεις πρόσκρουσης. Το αυτόματο κλείσιμο πρέπει να είναι κατάλληλο για τα μέτρα προστασίας και τη χρήση της συγκεκριμένης πύλης.
Ραδιοφωνικός δέκτης και τηλεχειριστήρια
Ο ραδιοφωνικός δέκτης τοποθετείται στην υποδοχή SM της μονάδας ελέγχου HK7024. Αποσυνδέστε όλες τις πηγές τροφοδοσίας πριν από την τοποθέτηση ή την αφαίρεσή του. Το HK7224 δεν χρειάζεται ξεχωριστό ραδιοφωνικό δέκτη.
Τα τρέχοντα σετ χρησιμοποιούν NICE OXIBD και ON2E. Το OXIBD υποστηρίζει επίσης συμβατά αμφίδρομα τηλεχειριστήρια· MYGO4 είναι ένα συνηθισμένο τηλεχειριστήριο με κυλιόμενο κωδικό. Για παλαιότερο δέκτη, επιλέξτε πομπό ανάλογα με τη δική του κωδικοποίηση.
| Έξοδος δέκτη | Εντολή στη HYKE |
|---|---|
| 1 | SbS – βηματική λειτουργία σύμφωνα με την παράμετρο II/L2. |
| 2 | Μερικό άνοιγμα 1 σύμφωνα με την παράμετρο II/L6· από το εργοστάσιο, πλήρες άνοιγμα του M2. |
| 3 | OPEN – άνοιγμα. |
| 4 | CLOSE – κλείσιμο. |
Στη λειτουργία I αποθηκεύεται ολόκληρο το τηλεχειριστήριο, ενώ στη λειτουργία II αντιστοιχίζεται κάθε κουμπί ξεχωριστά στην επιλεγμένη εντολή. Η αποθήκευση και η διαγραφή γίνονται με το κουμπί του δέκτη, όχι με επαναφορά της πλακέτας. Για ακριβείς πιέσεις κουμπιών, χρονισμούς και επιβεβαιώσεις, ανατρέξτε στις οδηγίες σύζευξης τηλεχειριστηρίων NICE και στην κάρτα OXIBD. Στην εκτεταμένη λειτουργία μπορεί να υπάρχουν περισσότερες εντολές· επιλέξτε τον αριθμό εντολής σύμφωνα με τον δέκτη.
Εφεδρική μπαταρία και γενιά μονάδας
Η εφεδρική μπαταρία τοποθετείται στον ειδικό χώρο του HK7024. Μία συμβατή μπαταρία τροφοδοτεί το σύστημα μέσω της μονάδας ελέγχου του· δεν συνδέεται χωριστά στους ακροδέκτες του κινητήρα HK7224.
| Εγκατάσταση | Σωστή επιλογή |
|---|---|
| HKA2R10 | Η παλαιότερη έκδοση χρησιμοποιεί PS124. Η τρέχουσα PSS124 συνδέεται με καλώδιο που προορίζεται για την παλαιότερη συμβατή μονάδα· η συσκευασία του PSS124 περιλαμβάνει καλώδια για τα R10 και R30. |
| Νεότερη μονάδα | PSS124 με τον κατάλληλο σύνδεσμο. Η παλαιότερη PS124 απαιτεί προσαρμογέα CABLA11 και απενεργοποιημένη λειτουργία Standby· επιλέξτε τη σύνδεση σύμφωνα με τη σήμανση της πραγματικής πλακέτας. |
- Αποσυνδέστε την παροχή ρεύματος και τυχόν υπάρχουσα μπαταρία. Αφαιρέστε το κάλυμμα και ανασηκώστε τη μονάδα ελέγχου.
- Τοποθετήστε την μπαταρία στον προβλεπόμενο χώρο και χρησιμοποιήστε το σωστό καλώδιο για τη συγκεκριμένη γενιά. Μην μπερδέψετε τον σύνδεσμο με την έξοδο του μοτέρ.
- Συνδέστε ηλεκτρικά την μπαταρία μόνο αφού ολοκληρώσετε την εγκατάσταση και τον προγραμματισμό. Ελέγξτε τη λειτουργία με κλειστή την παροχή ρεύματος και, στη συνέχεια, αποκαταστήστε την τροφοδοσία για τη φόρτιση.
Ο αριθμός των κύκλων λειτουργίας σε περίπτωση διακοπής εξαρτάται από την κατάσταση της μπαταρίας, τη θερμοκρασία και το φορτίο. Η μπαταρία δεν υποκαθιστά τη διαθέσιμη χειροκίνητη απασφάλιση. Η ηλιακή τροφοδοσία Solemyo συνδέεται μέσω της προβλεπόμενης εισόδου τροφοδοσίας της συμβατής μονάδας· δεν πρέπει να συνδέονται ταυτόχρονα το δίκτυο και η ηλιακή πηγή.
Διαγνωστικός έλεγχος και αντιμετώπιση προβλημάτων
Κατά την κίνηση, ο φάρος αναβοσβήνει τακτικά. Σε περίπτωση βλάβης, εκπέμπει μια σύντομη σειρά αναλαμπών, παύση περίπου 1 s και επαναλαμβάνει την ίδια σειρά. Πριν από την επαναφορά ή την αλλαγή ρυθμίσεων, μετρήστε τις σύντομες αναλαμπές.
| Αριθμός αναλαμπών | Αιτία και επόμενο βήμα |
|---|---|
| 1 | BlueBUS – συσκευή που λείπει ή έχει αλλάξει. Ελέγξτε την καλωδίωση και τη διευθυνσιοδότηση· μετά την τροποποίηση, εκτελέστε εκμάθηση συσκευών. |
| 2 | Το φωτοκύτταρο εμποδίζει την κίνηση. Απομακρύνετε το εμπόδιο, καθαρίστε τα καλύμματα και ελέγξτε τη ρύθμιση TX/RX. Φωτοκύτταρα. |
| 3 | Αντίσταση στην κίνηση ή ενεργοποίηση του περιορισμού δύναμης. Ελέγξτε το φύλλο, τους μεντεσέδες και τον βραχίονα· μην αυξήσετε τη δύναμη χωρίς να εξαλείψετε την αιτία και να επαναλάβετε τους ελέγχους. |
| 4 | Ενεργοποίηση του STOP. Ελέγξτε την ακμή ασφαλείας, την επαφή της μικρής θύρας και την κατάσταση εκμάθησης της εισόδου. Καλωδίωση STOP. |
| 5 | Εσωτερικές παράμετροι της μονάδας. Περιμένετε τουλάχιστον 30 s, δοκιμάστε μια εντολή και, αν χρειάζεται, αποκαταστήστε την τροφοδοσία. Αν το πρόβλημα επαναληφθεί, απαιτείται τεχνική υποστήριξη. |
| 6 | Υπέρβαση του αριθμού συνεχόμενων κύκλων λειτουργίας ή του ορίου κύκλων ανά ώρα. Αφήστε τον μηχανισμό κίνησης να κρυώσει για μερικά λεπτά και περιορίστε τη χρήση. |
| 7 | Ηλεκτρική βλάβη. Περιμένετε τουλάχιστον 30 s και, αν χρειάζεται, αποκαταστήστε την τροφοδοσία· επαναλαμβανόμενη βλάβη πρέπει να αντιμετωπιστεί από τεχνικό. |
| 8 | Μια εντολή που παραμένει ενεργή εμποδίζει τις επόμενες εντολές. Ελέγξτε το κουμπί, τον διακόπτη και τυχόν χρονοδιακόπτη. |
| 9 | Το σύστημα έχει μπλοκαριστεί από την ηλεκτρονική εντολή Stop του αυτοματισμού. Χρησιμοποιήστε την αντίστοιχη εντολή «Απασφάλιση αυτοματισμού»· δεν πρόκειται για μηχανικό μοχλό απασφάλισης. |
| 10 | Ο κωδικοποιητής εντόπισε εμπόδιο ή υπερβολική τριβή. Ελέγξτε τον μηχανισμό, την αντιστοίχιση και την καλωδίωση του κωδικοποιητή. M1/M2 και ENC1/ENC2. |
Έλεγχος LED στην πλακέτα
| LED | Κανονική κατάσταση ή επόμενο βήμα |
|---|---|
| BlueBUS | Περίπου 1 πράσινη αναλαμπή/s = κανονική λειτουργία. Όταν είναι ενεργή η λειτουργία Standby, αναβοσβήνει πιο αργά· με εντολή επανέρχεται στην κανονική λειτουργία. Δύο γρήγορες αναλαμπές = αλλαγή κατάστασης εισόδου. Αν δεν ανάβει, ελέγξτε την τροφοδοσία και τις ασφάλειες· το σταθερό φως ή οι κόκκινες σειρές αναλαμπών αντιμετωπίζονται σύμφωνα με τις οδηγίες διάγνωσης. |
| STOP | Αναμμένο = κατάσταση ασφαλείας που έχει εκμαθηθεί. Σβηστό = ενεργοποίηση ή αλλαγή εισόδου. |
| SbS / OPEN / CLOSE | Σβηστό σε ηρεμία, αναμμένο κατά τη διάρκεια ενεργής εντολής. Μια λυχνία LED που παραμένει αναμμένη μπορεί να υποδηλώνει πατημένη εντολή ή ελαττωματική επαφή. |
| L1/L2 αναβοσβήνουν αργά | Αίτημα για εκμάθηση συσκευών. |
| L3/L4 αναβοσβήνουν αργά | Αίτημα για εκμάθηση θέσεων. |
Αν το μοτέρ λειτουργεί αλλά το φύλλο δεν κινείται, ελέγξτε ότι ο μοχλός απασφάλισης έχει ασφαλίσει πλήρως. Αν το HK7224 δεν ανταποκρίνεται ή κινείται λανθασμένα, ελέγξτε την έξοδό του M1/M2 και τον αντίστοιχο κωδικοποιητή στο HK7024. Πριν αντικαταστήσετε την ασφάλεια, εξαλείψτε πρώτα την αιτία· χρησιμοποιήστε ασφάλεια ίδιου τύπου και ονομαστικής τιμής.
Διαγραφή των ρυθμίσεων της μονάδας ελέγχου
Η επαναφορά διαγράφει τις προσαρμοσμένες ρυθμίσεις HKA2. Δεν πρόκειται για σύζευξη τηλεχειριστηρίων ούτε για διαγραφή της μνήμης ραδιοσυχνοτήτων ξεχωριστού δέκτη.
- Στη μονάδα του HK7024, πατήστε παρατεταμένα τα Open ▲ + Close ▼, μέχρι να αρχίσουν να αναβοσβήνουν τα L1 και L2.
- Αφήστε και τα δύο κουμπιά.
- Μετά την επαναφορά, ελέγξτε ξανά τον επιλογέα, εκτελέστε εκμάθηση συσκευών και θέσεων, ρυθμίστε τις λειτουργίες και πραγματοποιήστε ελέγχους ασφαλείας.
Συντήρηση και ασφαλής χρήση
Προγραμματίστε τον τεχνικό έλεγχο το αργότερο μετά από 6 μήνες ή 20 000 κύκλους λειτουργίας από τον προηγούμενο έλεγχο, ανάλογα με το ποιο θα συμβεί πρώτο. Σε περίπτωση εντατικής ή δυσμενούς χρήσης, επιλέξτε μικρότερο διάστημα ελέγχου.
- Πριν από τη συντήρηση, αποσυνδέστε το δίκτυο, την μπαταρία και κάθε άλλη πηγή τροφοδοσίας.
- Ελέγξτε τη σταθερότητα των στηριγμάτων, των βιδών, των πείρων, των ασφαλιστικών δακτυλίων, των βραχιόνων, των αναστολέων, του καλύμματος και των στυπιοθλιπτών καλωδίων. Αντικαταστήστε τα φθαρμένα ή κατεστραμμένα εξαρτήματα.
- Ελέγξτε ότι η χειροκίνητη κίνηση είναι ομαλή, ότι η απασφάλιση ασφαλίζει σωστά και ότι λειτουργούν όλα τα φωτοκύτταρα, οι ακμές ασφαλείας και οι επαφές της μικρής θύρας.
- Όταν η πύλη κινείται, μην εισέρχεστε στην τροχιά της και μην αγγίζετε τους βραχίονες. Φυλάσσετε τα τηλεχειριστήρια μακριά από παιδιά.
- Ο πελάτης μπορεί να διατηρεί καθαρά τα καλύμματα των φωτοκυττάρων και να απομακρύνει τυχόν ρύπους από την τροχιά της πύλης. Σε περίπτωση μηχανικής ή ηλεκτρικής βλάβης, μη χρησιμοποιείτε τον μηχανισμό κίνησης και επικοινωνήστε με το τμήμα σέρβις.
Ενδεικτική διάρκεια ζωής
Αθροίστε τους δείκτες μήκους, βάρους και όλων των άλλων σχετικών παραγόντων. Στη συνέχεια, διαβάστε από το γράφημα τον ενδεικτικό αριθμό κύκλων με τακτική συντήρηση. Ο οριζόντιος άξονας δείχνει το άθροισμα των δεικτών σε %, ο κατακόρυφος τον αριθμό κύκλων. Η εκτίμηση δεν εγγυάται συγκεκριμένο αριθμό ετών ή κύκλων.
| Χαρακτηριστικά ολόκληρου του αυτοματισμού | Δείκτης | Γράφημα διάρκειας ζωής |
|---|---|---|
| Παράγοντας | Πλήρης / κοντός βραχίονας |
|
| Μήκος | Λιγότερο από 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Πάνω από 3,0 έως 3,5 m: 30 % / μη εφαρμόσιμο | |
| Βάρος | Λιγότερο από 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Πάνω από 250 kg: 30 % / μη εφαρμόσιμο | |
| Θερμοκρασία / υγρασία | Πάνω από 40 °C ή κάτω από 0 °C, ή υγρασία άνω του 80 %: 20 / 20 % | |
| Πλήρης πλήρωση | 15 / 20 % | |
| Ανεμώδης τοποθεσία | 15 / 20 % |
Ελέγξτε πρώτα την καταλληλότητα της αυλόπορτας με βάση το διάγραμμα βάρους και μήκους και γεωμετρία εγκατάστασης. Αν βρίσκεστε στο όριο μεταξύ δύο εύρων, επιλέξτε τον μεγαλύτερο από τους διαθέσιμους αριθμητικούς δείκτες. Ο κοντός βραχίονας επιτρέπεται σε μήκος 3,0 m μόνο με βάρος που αντιστοιχεί στην καμπύλη B· για μήκος άνω των 3,0 m, μην τον χρησιμοποιείτε. Αξιολογείτε πάντα ολόκληρη τη λειτουργία.
Τεχνικά χαρακτηριστικά και διαστάσεις
| Παράμετρος | NICE HYKE HK7224 |
|---|---|
| Μονάδα ελέγχου | Χωρίς μονάδα· ο έλεγχος γίνεται από το HK7024. |
| Τροφοδοσία | 24 V DC ±10 % από τη μονάδα ελέγχου HK7024. |
| Ταχύτητα χωρίς φορτίο | 1,5 στροφές/λεπτό· ρυθμιζόμενα επίπεδα ταχύτητας. |
| Ροπή στρέψης | Μέγιστη 500 Nm· ονομαστική 120 Nm. |
| Μέγιστη συχνότητα κύκλων | 40 κύκλοι/ώρα στην ονομαστική ροπή· 25 κύκλοι/ώρα στη μέγιστη θερμοκρασία λειτουργίας. |
| Συνεχής λειτουργία | Έως περίπου 7 λεπτά στην ονομαστική ροπή. |
| Μέγιστη ισχύς εισόδου | 140 W για τον δεύτερο κινητήρα. |
| Μέγιστο ρεύμα | 6 A για έως 2 s. |
| Βαθμός προστασίας | IP54 με άθικτο κάλυμμα. |
| Θερμοκρασία λειτουργίας | −20 έως +55 °C· σε χαμηλές θερμοκρασίες μειώνεται η απόδοση του μηχανισμού κίνησης. |
| Διαστάσεις | 210 × 290 × 320 mm (πλάτος × βάθος × ύψος). |
| Βάρος μηχανισμού κίνησης | 9,5 kg. |
| Όριο για κάθε φύλλο | Με πλήρη βραχίονα 3,5 m / 200 kg ή 1,8 m / 330 kg· ενδιάμεσες τιμές και κοντός βραχίονας σύμφωνα με το διάγραμμα. |
Θέλω να παραγγείλω αυτό το προϊόν. Πώς θα προχωρήσω;
Επιλέξτε τον τρόπο που σας εξυπηρετεί:
- παραγγελία μέσω του ηλεκτρονικού καταστήματος: πατήστε «Αγορά» και προσθέστε το προϊόν στο καλάθι (θα βρείτε το κουμπί «Αγορά» στον πίνακα παραλλαγών αυτού του προϊόντος).
- παραγγελία μέσω email: στείλτε την παραγγελία σας στο [email protected]
